多少年来电子设备充电一直都让用户的头痛，物理接口的不同说的好听点叫各家自扫门前雪，说的不好听就是各自抢占分市场份额，每个人都想做大佬。USB-IF组织经过多年努力，与多家厂商协调后消费者终于可以看到统一接口的到来：USB-C。除了物理接口，还有各种不同的快充协议，目前PD快速充电技术电压支持到20V电流5A，已有多家厂商使用PD快速充电技术，而且USB-IF组织PD3.0 PPS快速充电技术规范正把大部分快充协议收编进去（QC4 QC3.0\SCP FCP\PE3.0 2.0\VOOC等），这对消费者来说终于可以一个充电器充全部设备了。
作为业内大佬技术前沿品牌的苹果，按照以往尿性都是自己走自己的路不跟大家玩，但在在PD快充技术上，苹果已推出USB-C PD to Lightning数据线与多款PD充电器（电源适配器），小编耗资1524元港币，购得29W、61W、87W三款苹果PD做详细拆解，本次先为大家奉上APPLE A1719 87W USB-C 苹果电源适配器拆解评测。
系列文章：
APPLE A1719 87W USB-C 苹果电源适配器拆解评测
APPLE A1718 61W USB-C 苹果电源适配器拆解评测
APPLE A1540 29W USB-C 苹果电源适配器拆解评测
APPLE A1719 87W USB-C充电器外包装同样采用超简约的白色纸盒印刷着产品式样，右上角标示这是一款 USB-C 87W 电源适配器。
素色包装盒背面用多国语言写着这款USB-C型电源适配器支持87W功率输出，右下角是港币588元定价标签，与售价548元港币的61W PD充电器差价不大。
包装底部信息，苹果美国加州设计，中国制造。产品型号A1719，SN串号：C0470620AQAGW85AL。

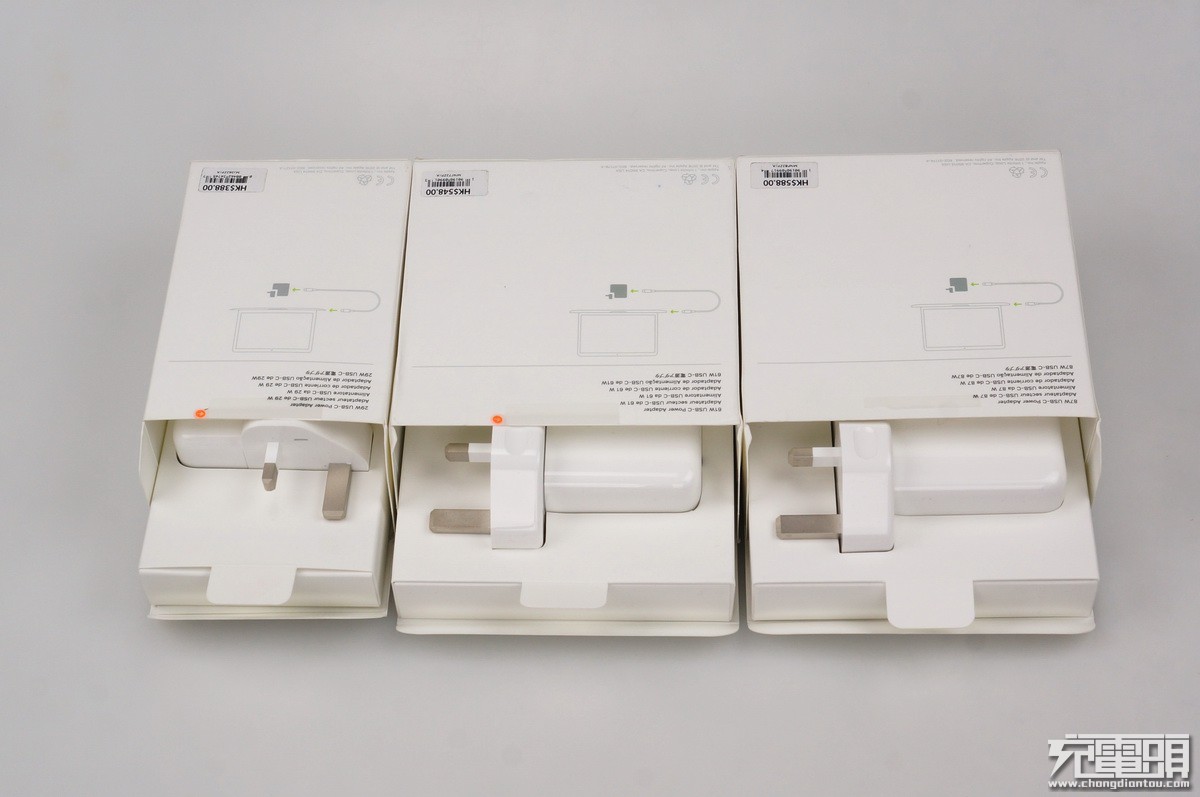

拉开易撕封条抽出产品，从左到右分别是29W、61W、与本次测试的87W。
盒子内都使用了纸盒来固定产品避免晃动。

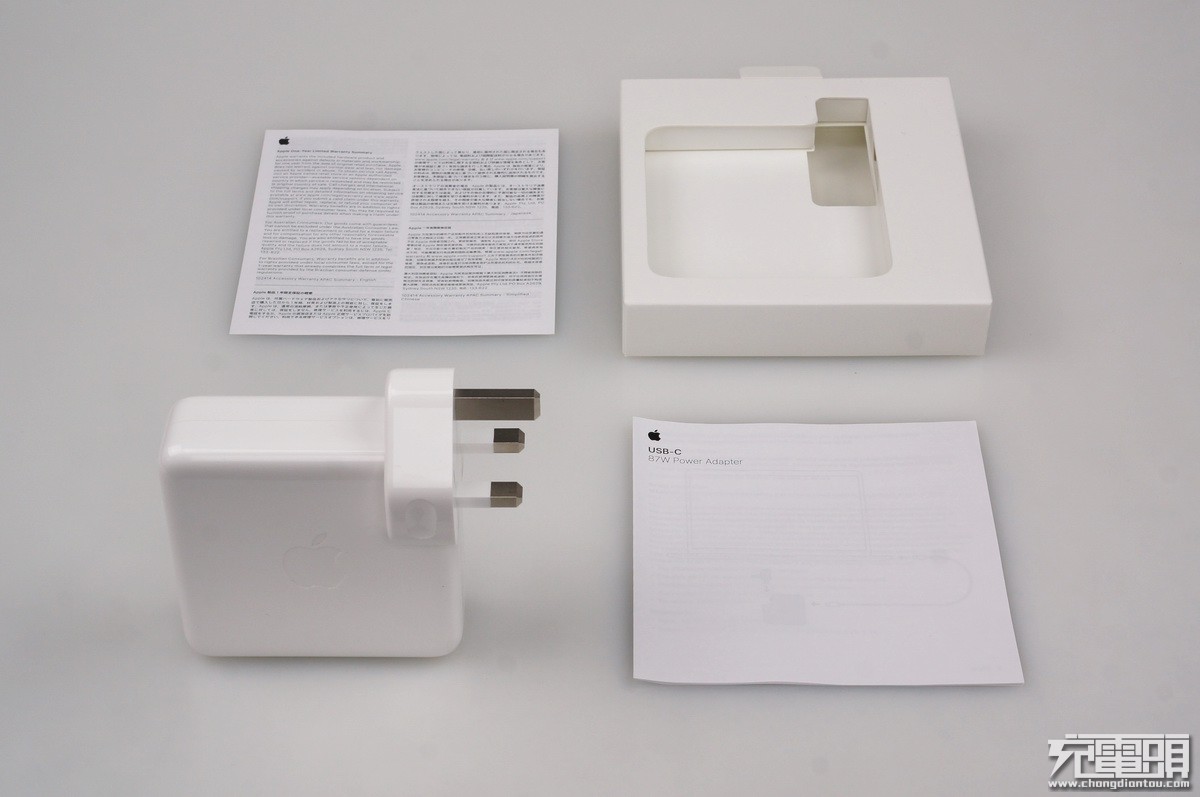

开箱一览，说明书、使用指南、充电器本体、定位纸盒。

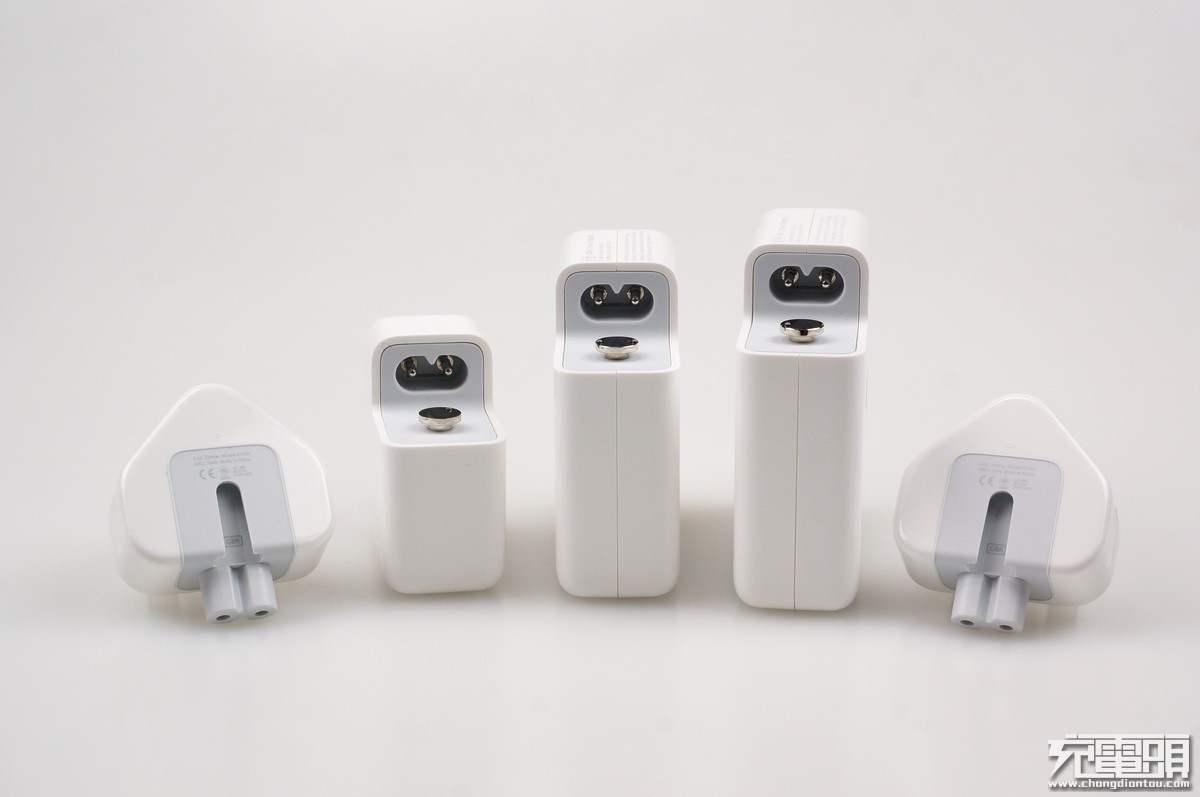

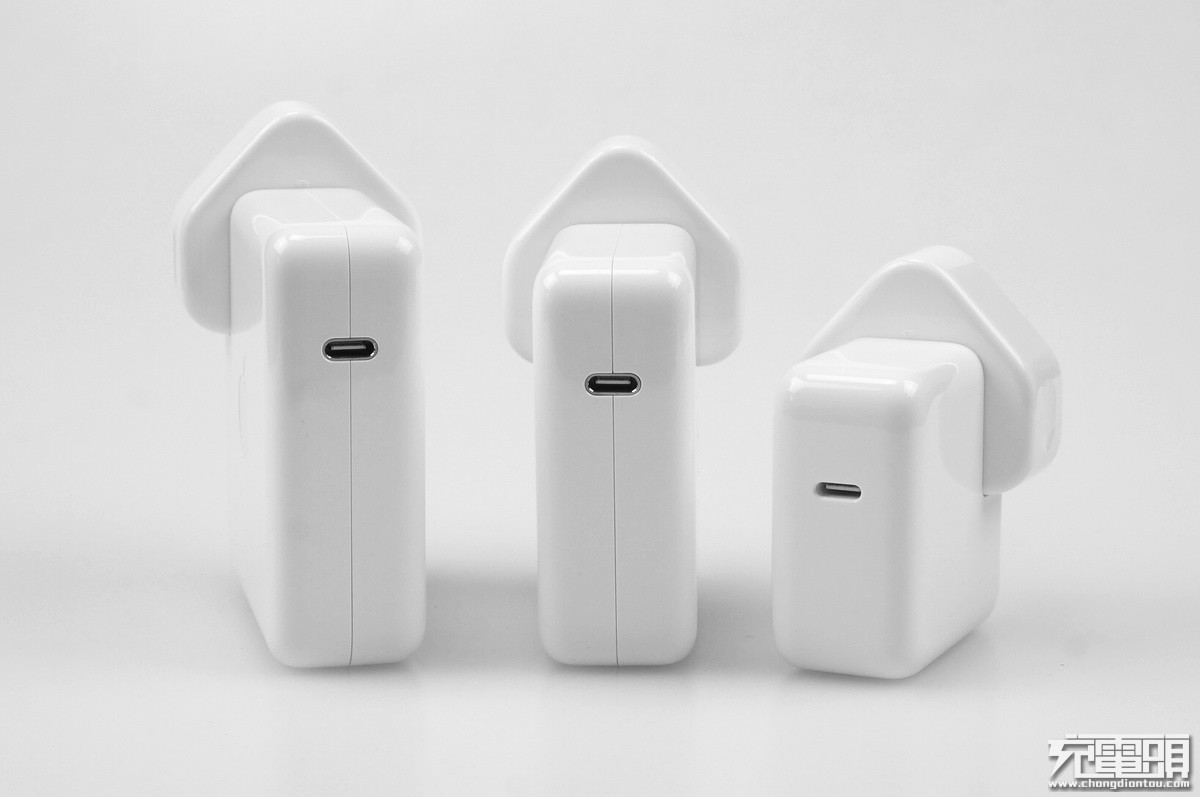

苹果USB-C PD充电器一共有三款型号，从左到右分别是87W、61W、29W，功率越大体积越大。
插头采用了8字线可拆卸设计，替换不同国家插头与携带都十分方便，小编在香港购买的版本自带的是英式三脚插头。

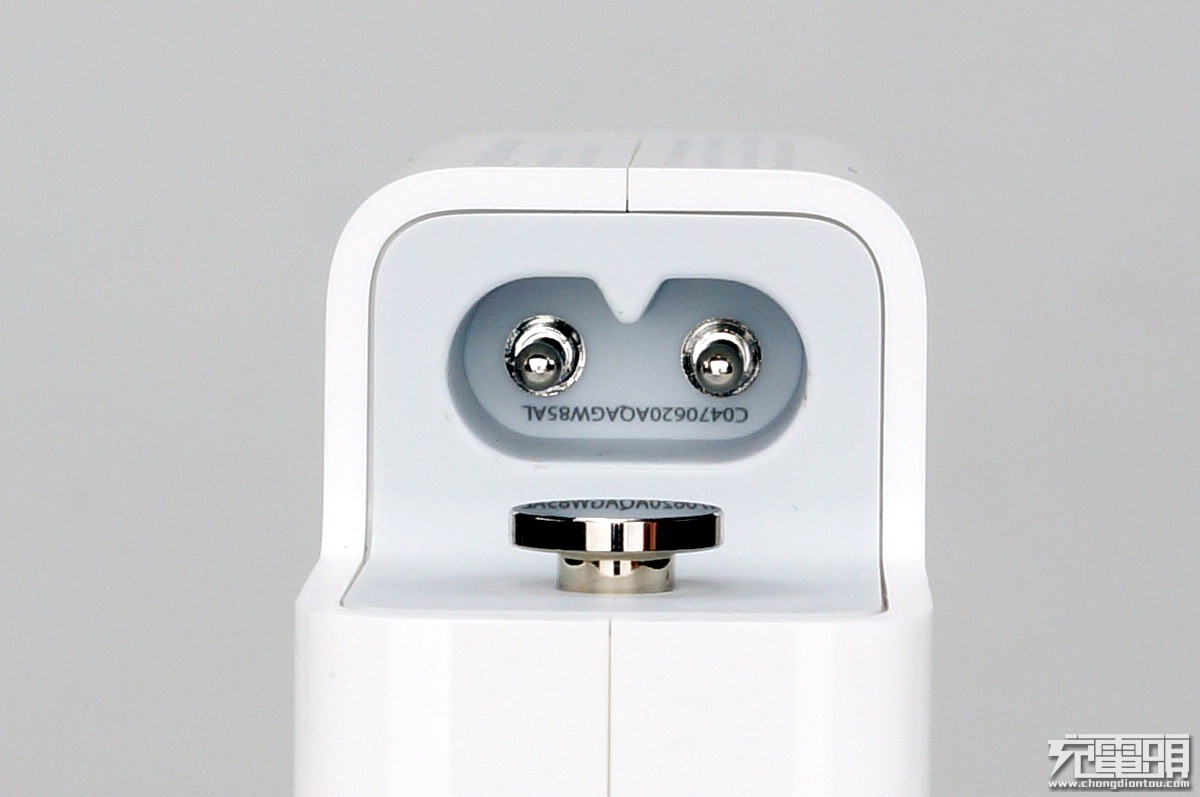

圆盘T型固定座是接地触点，8字线底部是充电器的全球唯一SN码：C0470620AQAGW85AL，与外包装上的SN码一致。

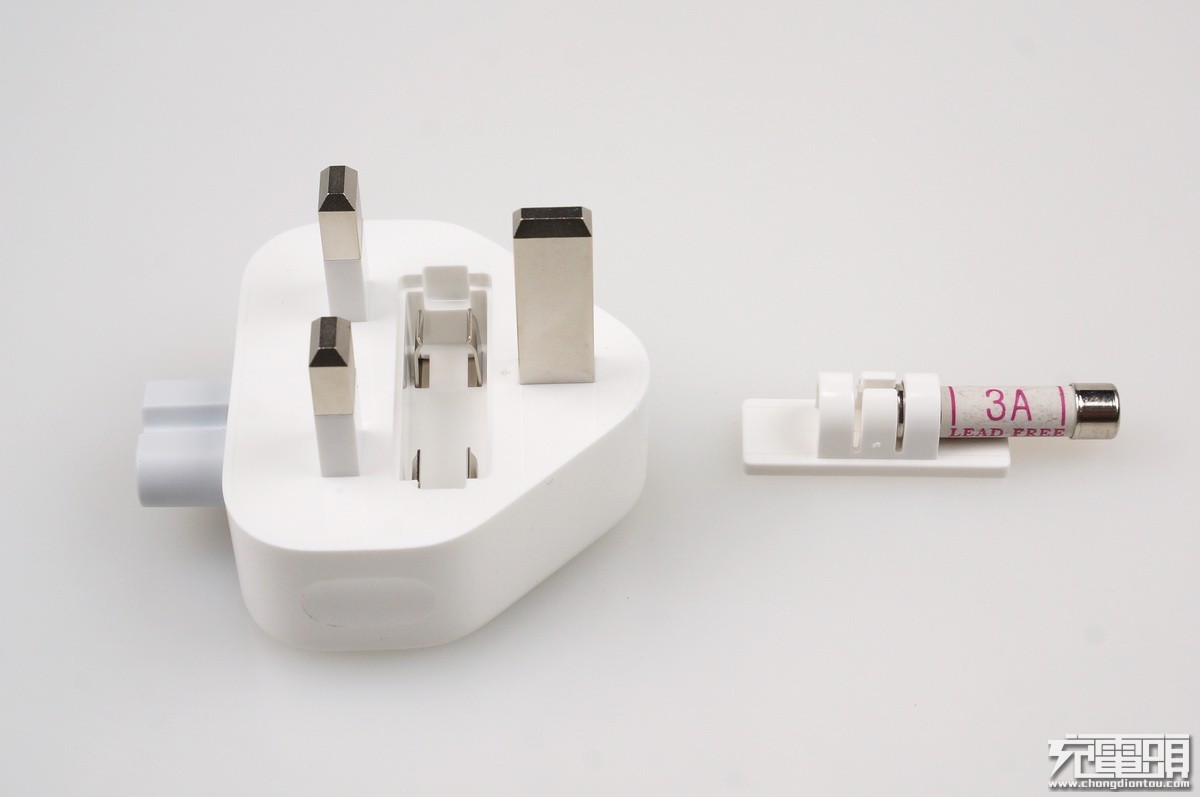

英式插头内置3A保险丝，过流时熔断保护。
三款PD充电器厚度都是28mm。

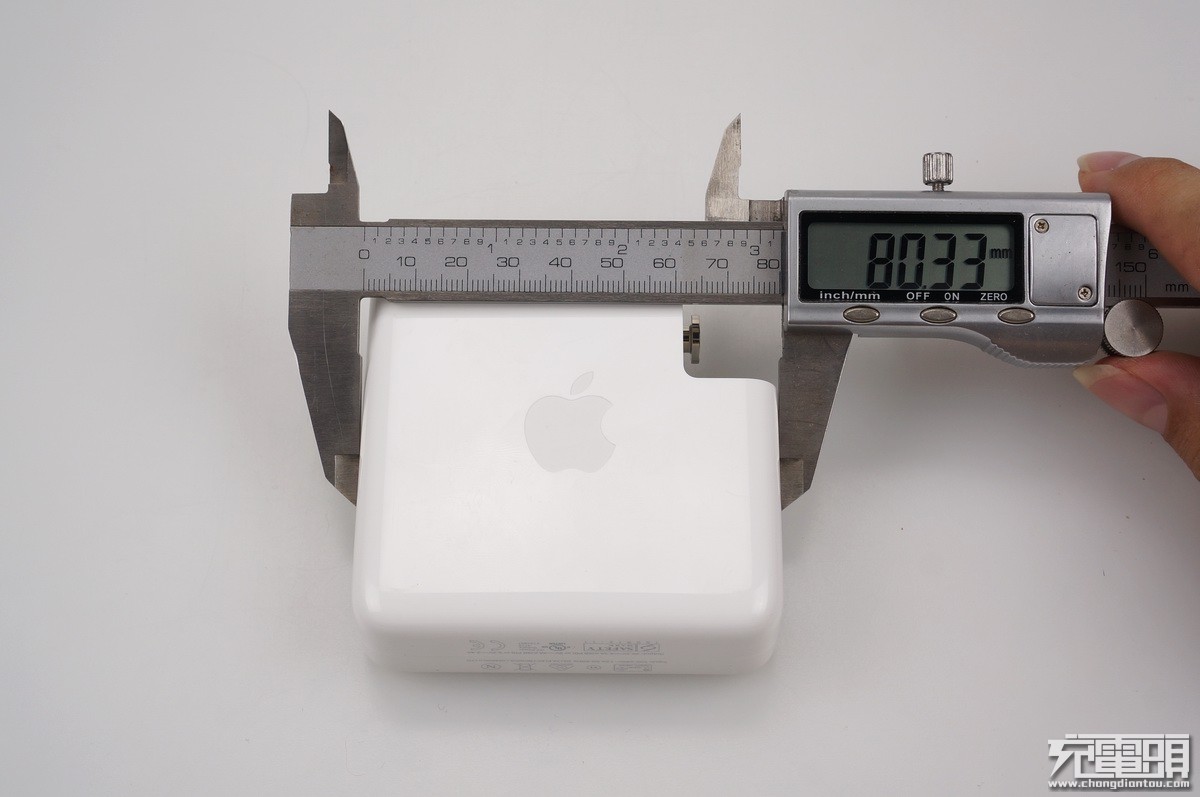

87W PD充电器长*宽是80*80mm。

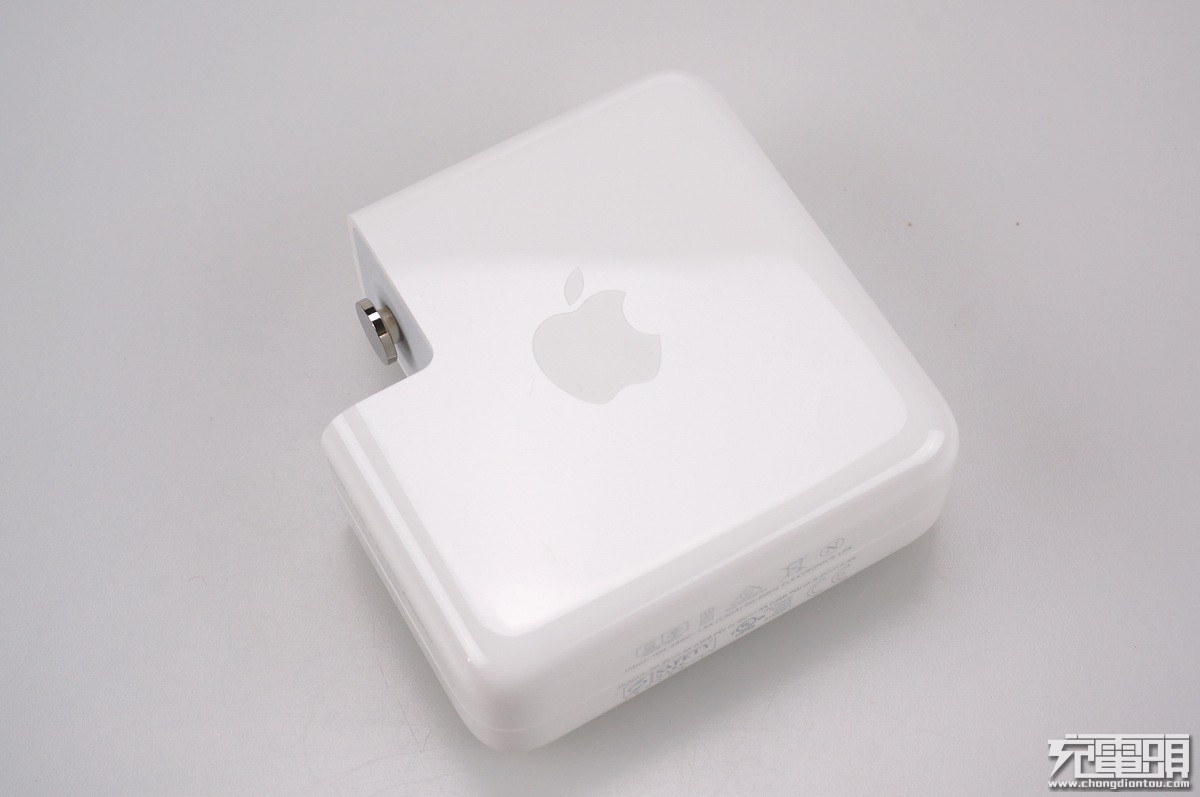

产品整体表面光滑中间使用磨砂凹陷做出apple LOGO。

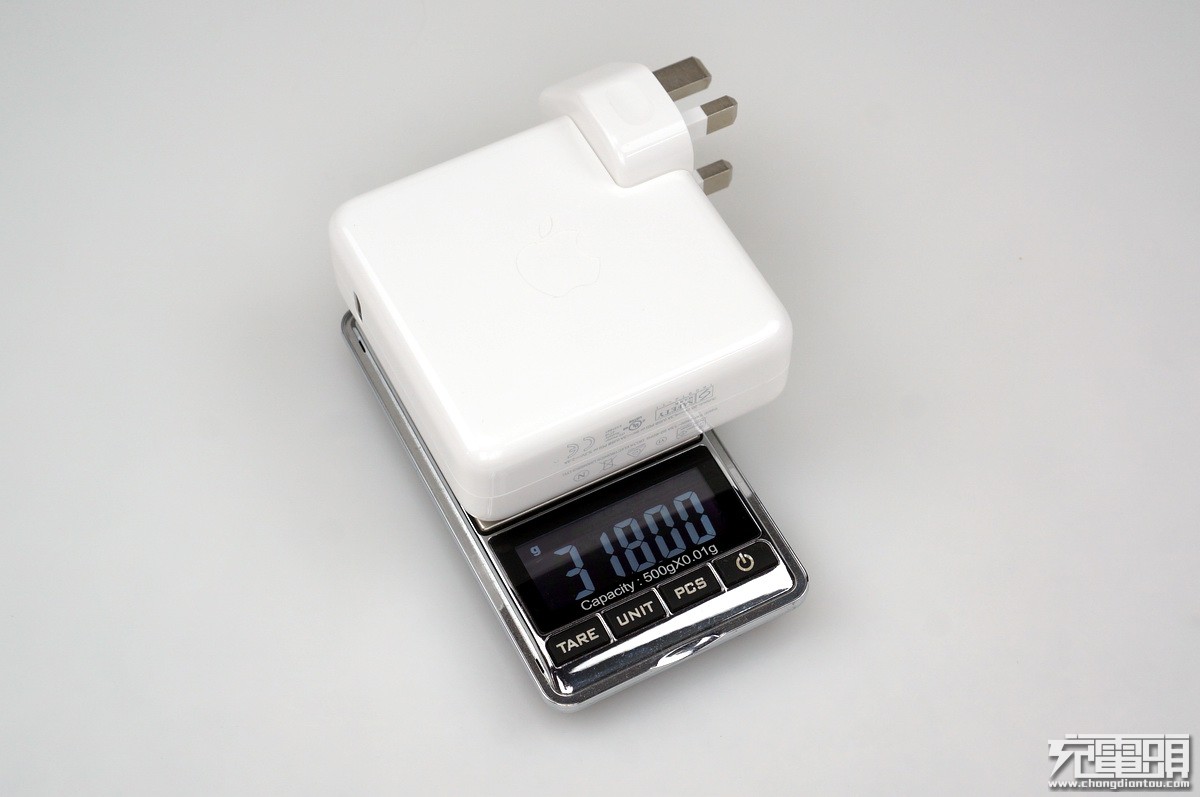

重量318g。

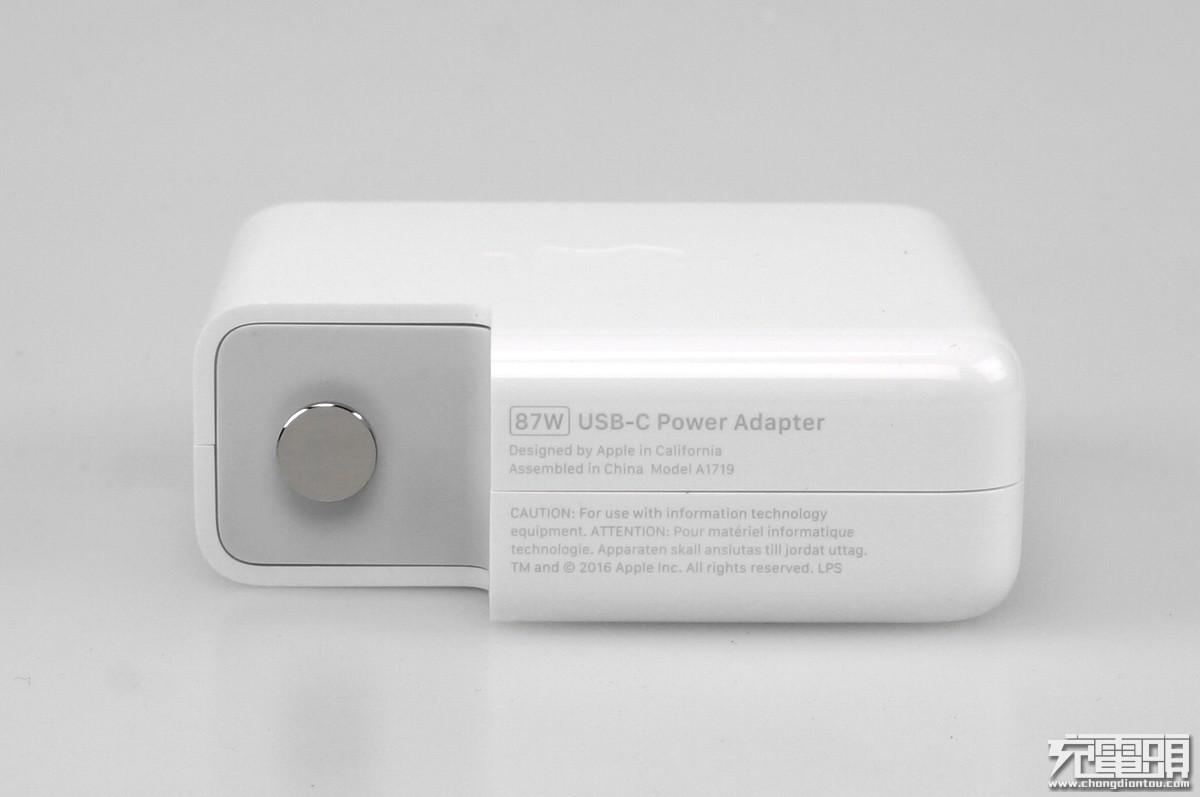

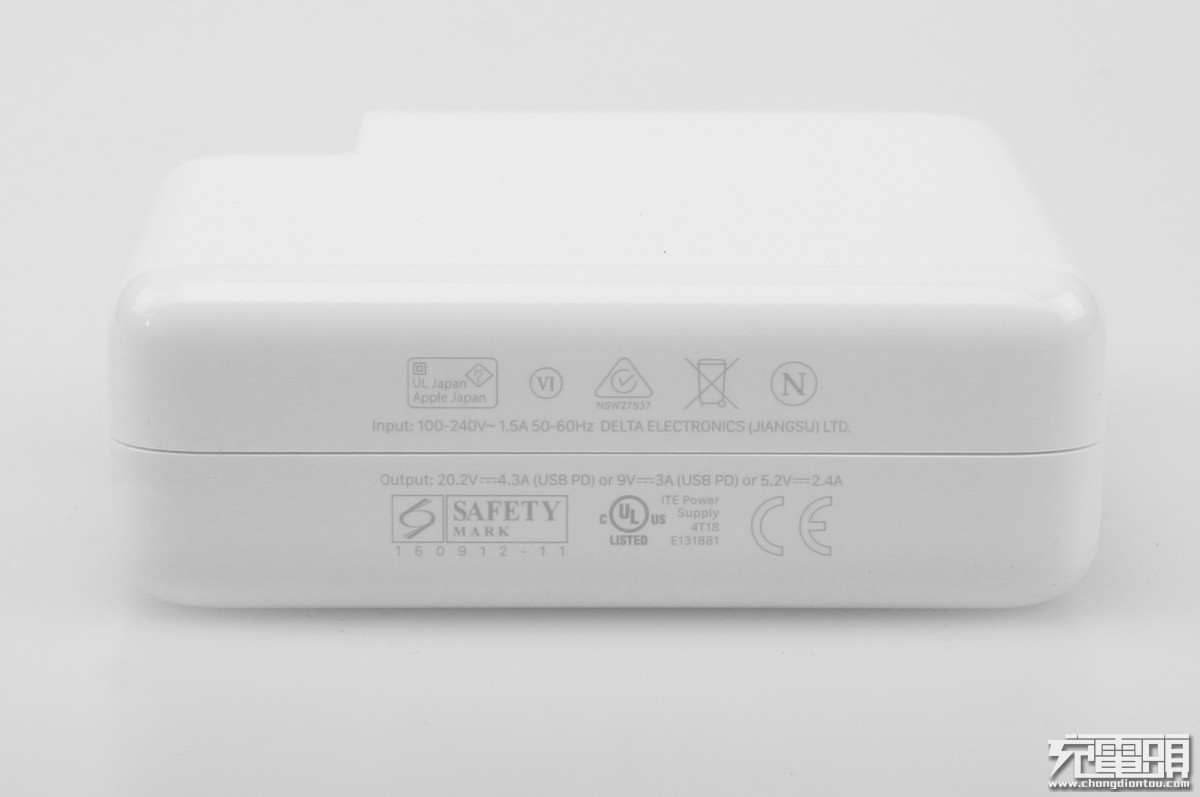

铭牌信息，品名：87W USB-C 电源适配器、型号：A1719、输入：100~240Ｖ、输出：20.2V4.3A、9V3A、5.2V2.4A。

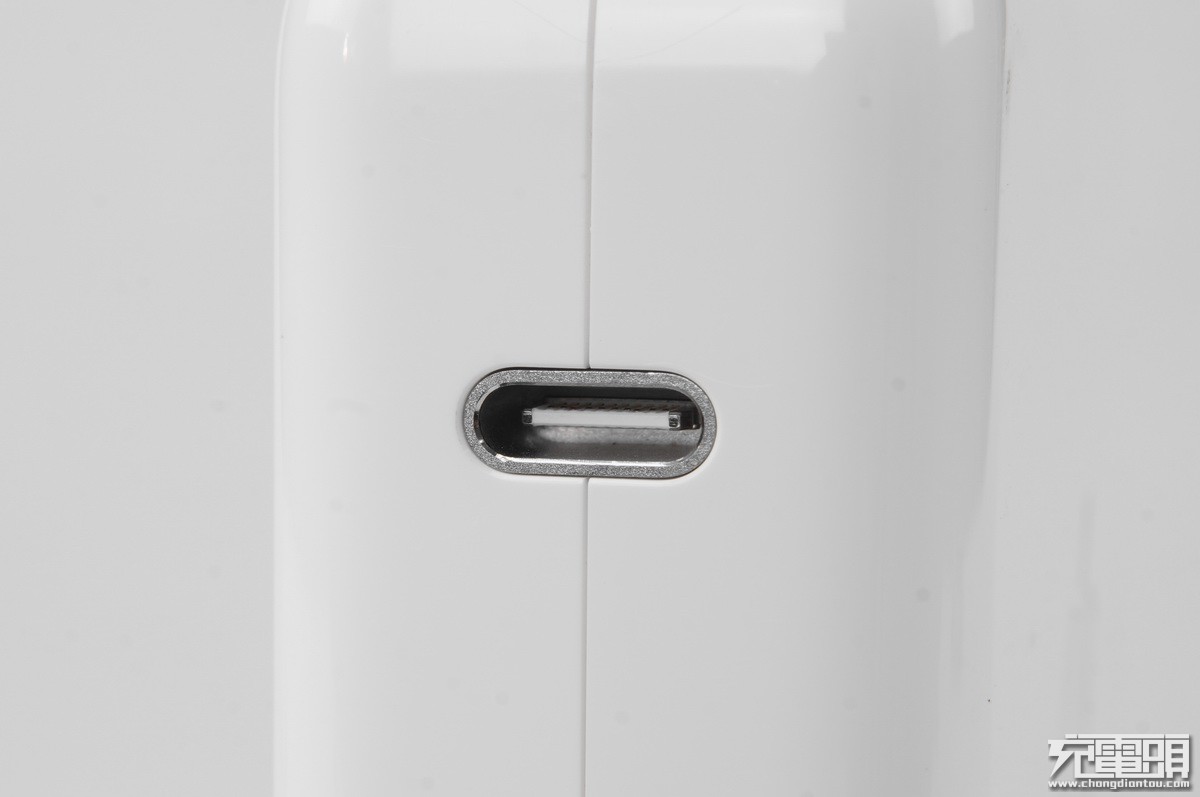

USB-C插孔金属包边，耐用度更高。
输出性能测试：

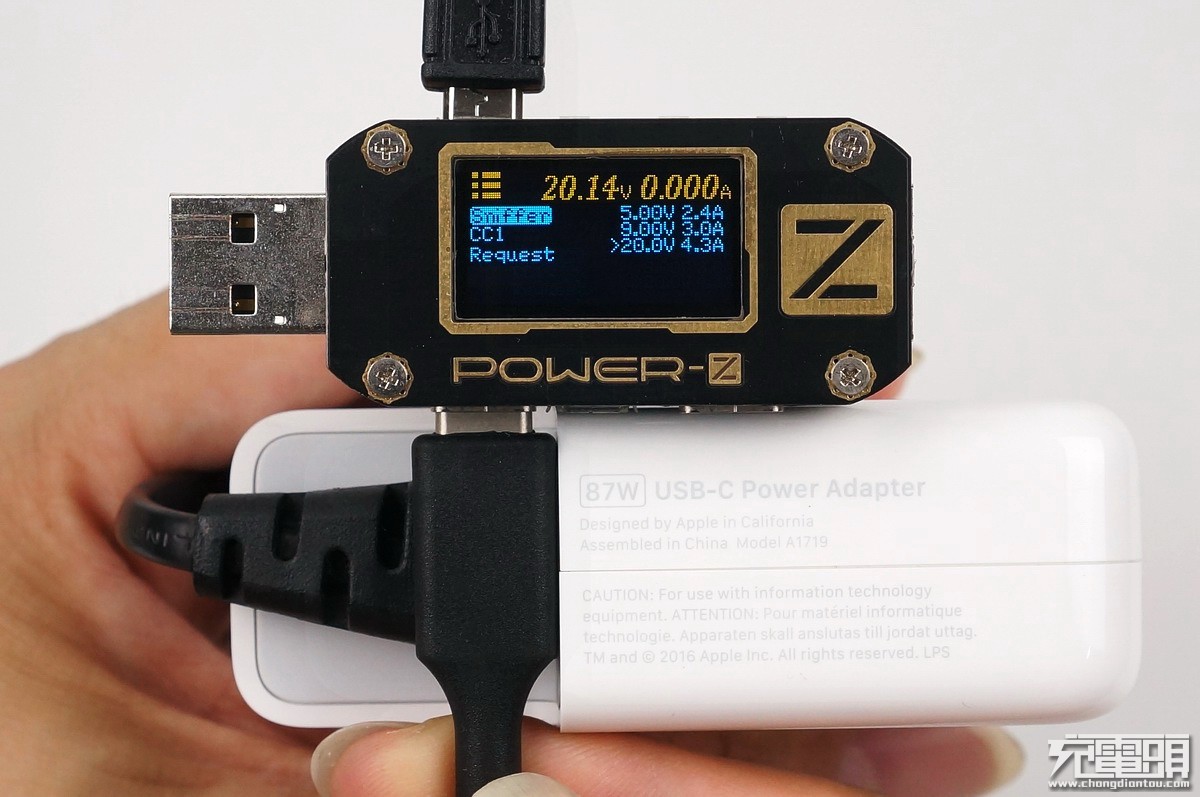

使用具有PD诱骗功能的POWER-Z KM001 USB PD测试仪对该产品进行PD输出电压档检测，一共识别出3个电压档：5V2.4A、9V3A、20V4.3A，USB-C线必须是具有Emark认证芯片的才可以握手到3A以上的电流，图中是使用Emark线测试的结果。
使用POWER-Z FL001监视输出情况，实测5V输出最大功率：4.84V3.5A17W，此时输入功率20.01W。

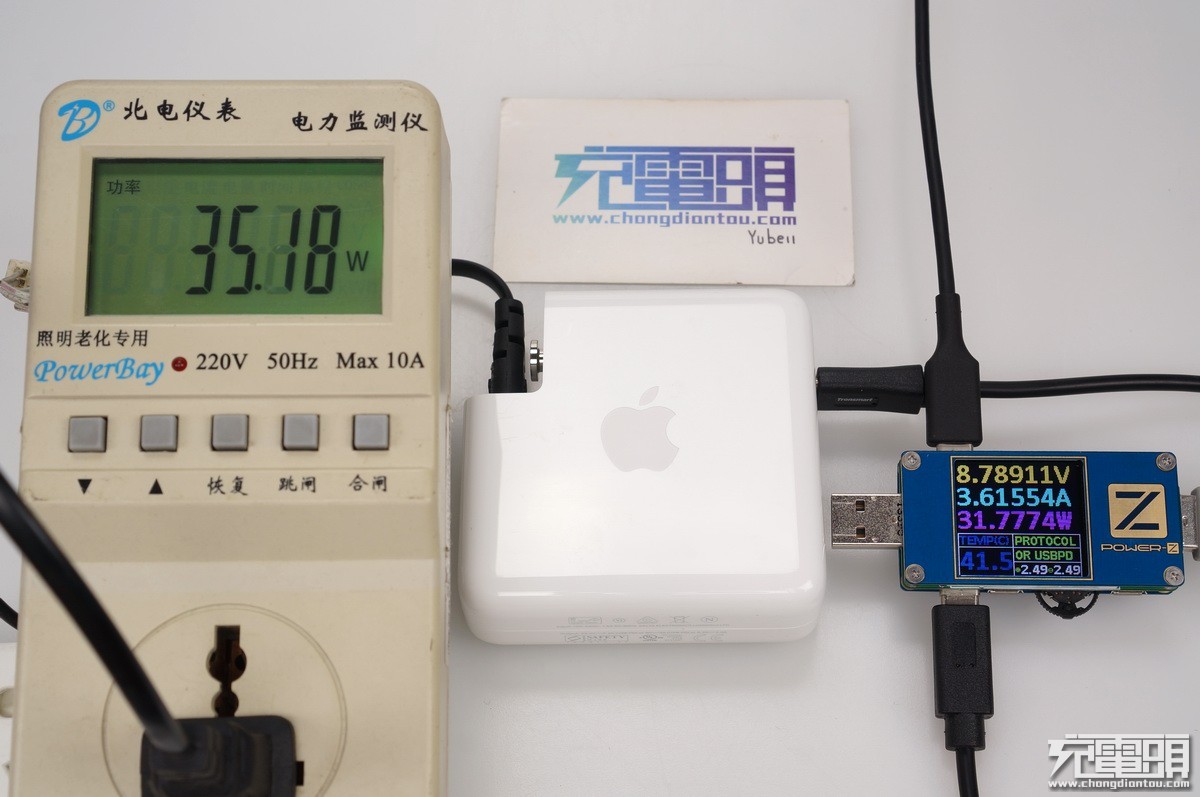

实测9V输出最大功率：8.78V3.61A31.7W，此时输入功率为37.18W。

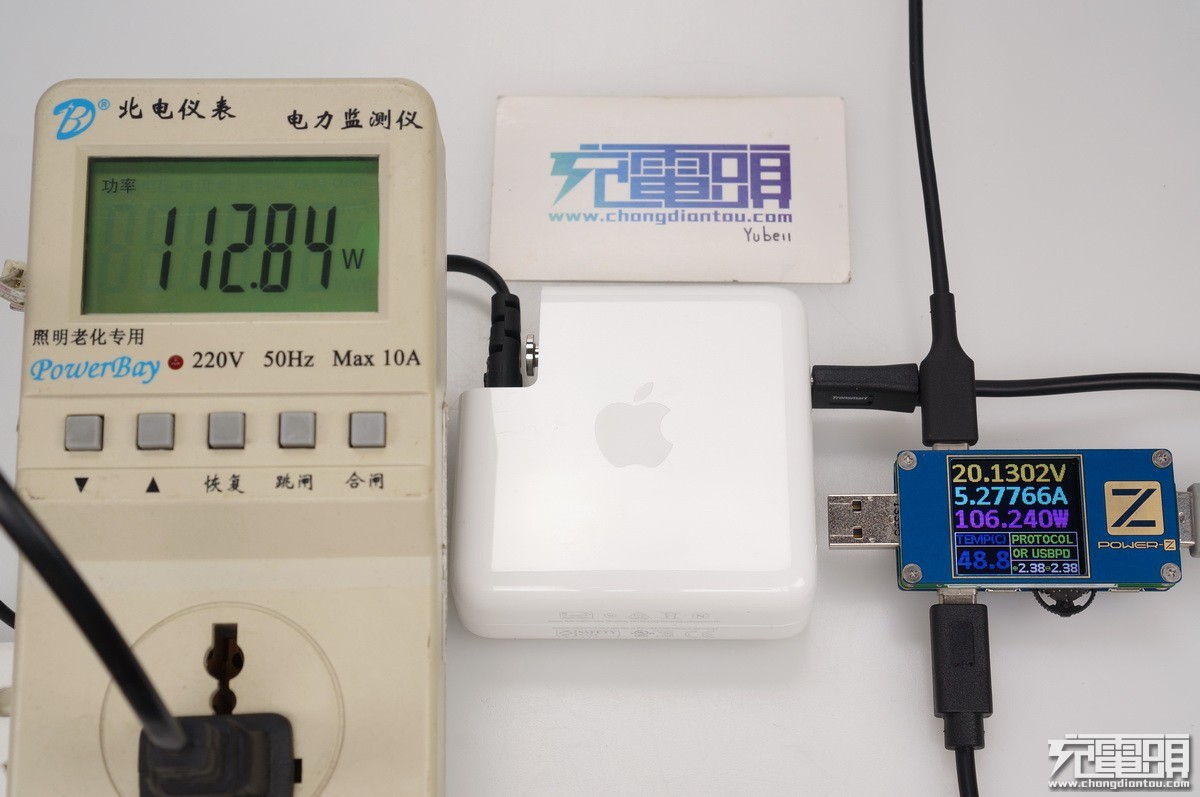

实测20V输出最大功率：20.13V5.27A106W，突破百瓦大关，远远超过标称的87W，此时输入功率为112W。
拆解篇：

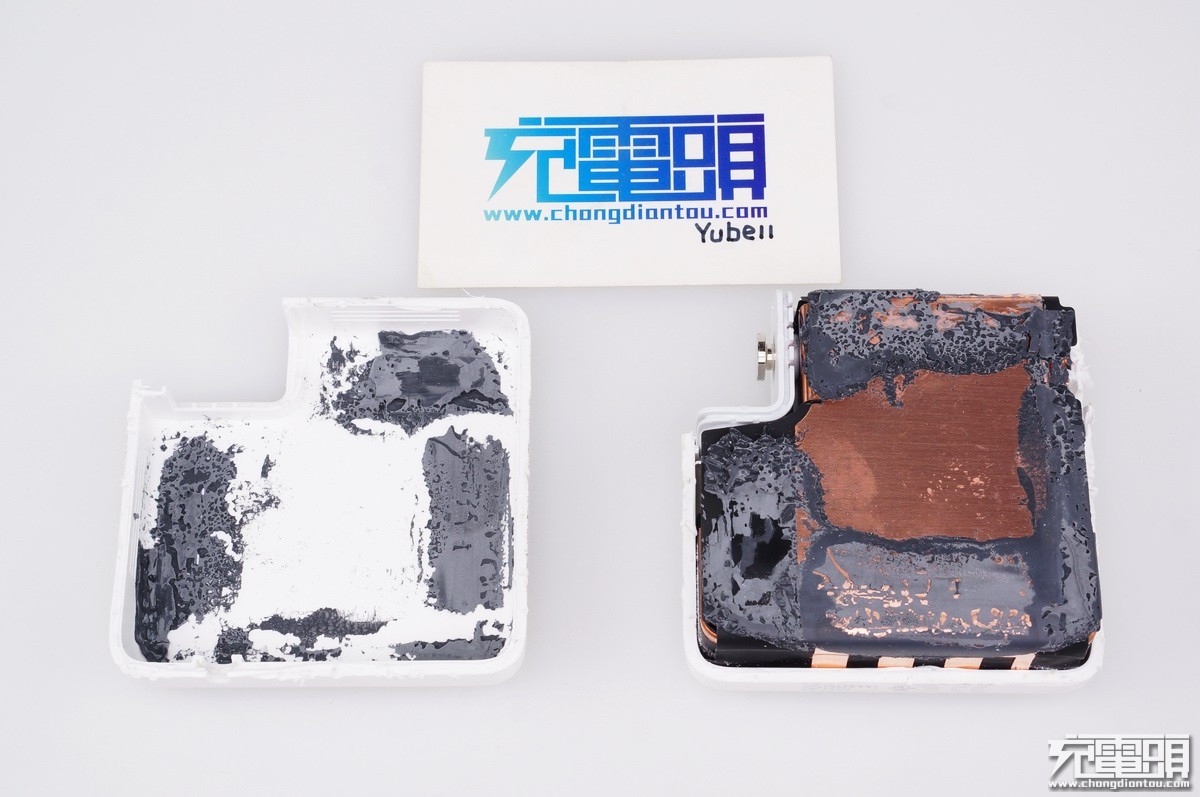

APPLE A1719充电器壳体采用超声波焊接，卡槽互相插入，焊接了整个接缝，牢固度非常高，内部整体使用了一大片铜片用来匀热散热，并且散热片上注满了导热固定胶，无法无损开盖。这也是正品苹果充电器的传统，如果很容易就搞开的话，你要怀疑买到的是不是正品了。

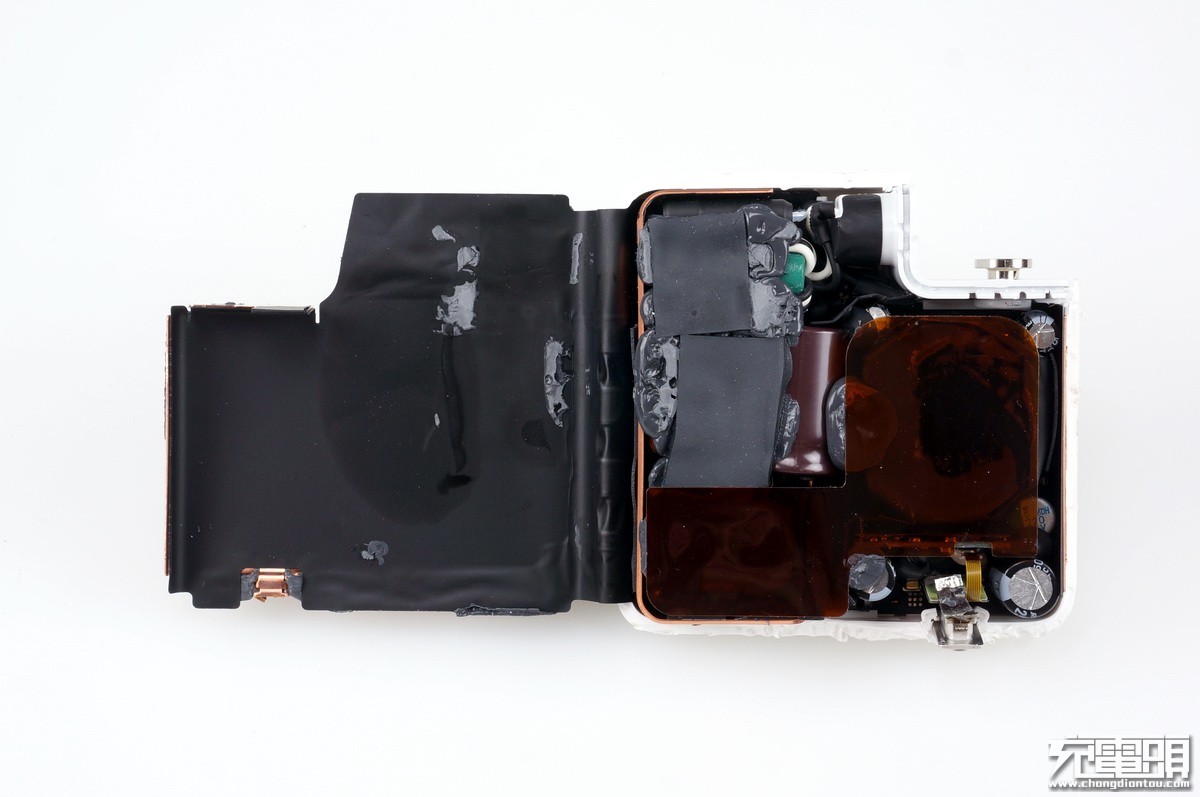

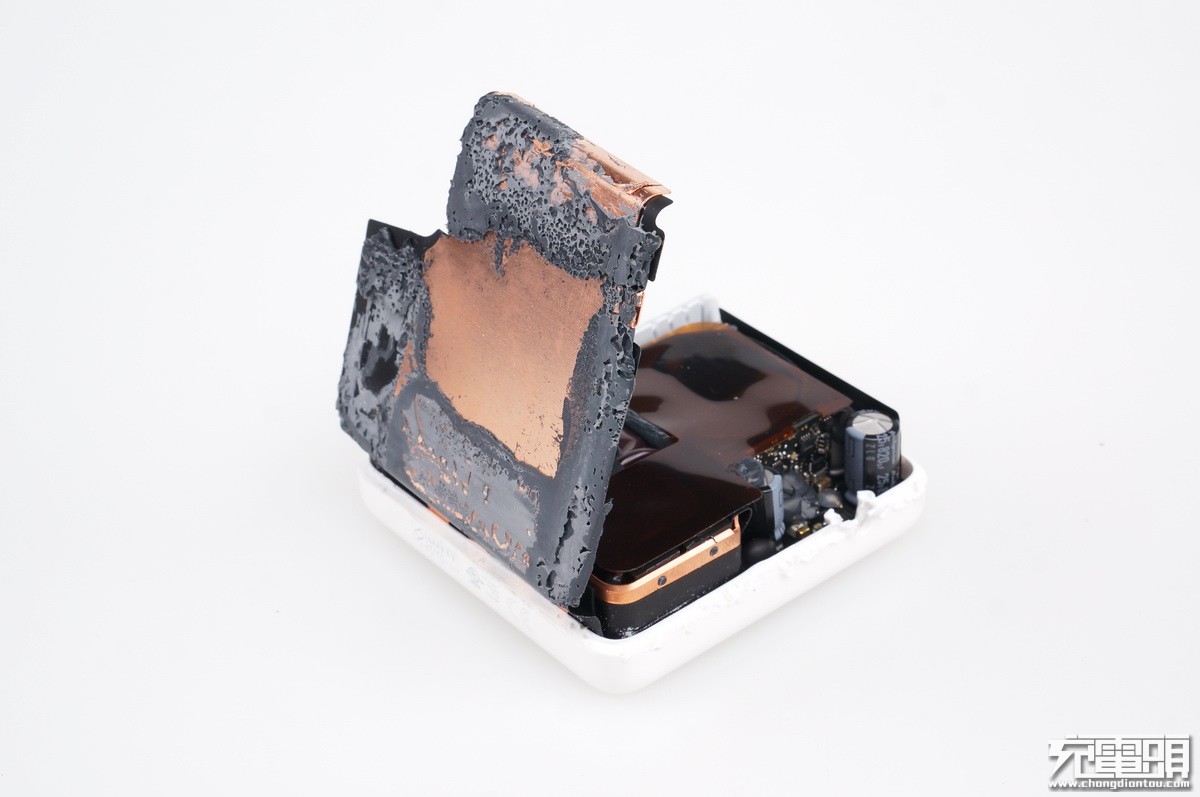

表面散热铜片掀开。铜片两面都有导热胶。
散热铜片底部全部贴上绝缘胶带。
结构的另外一边，同样是一大块纯铜匀热散热片。

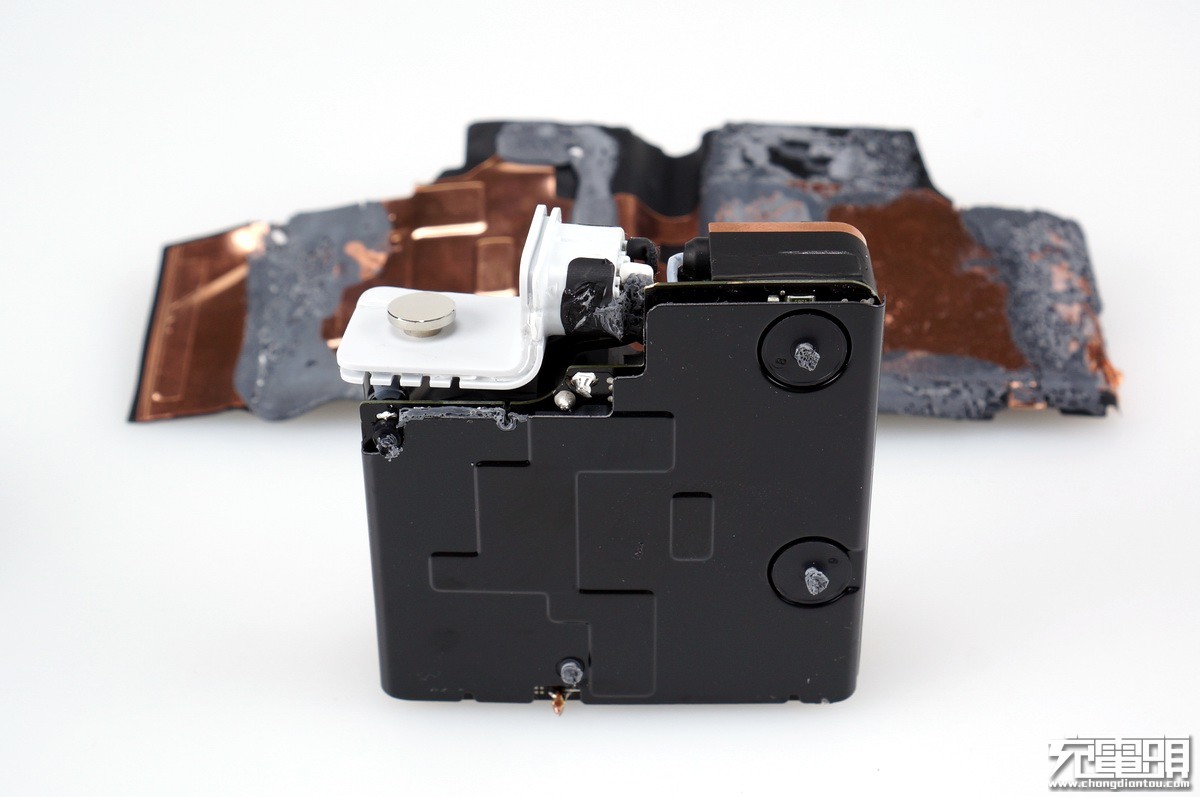

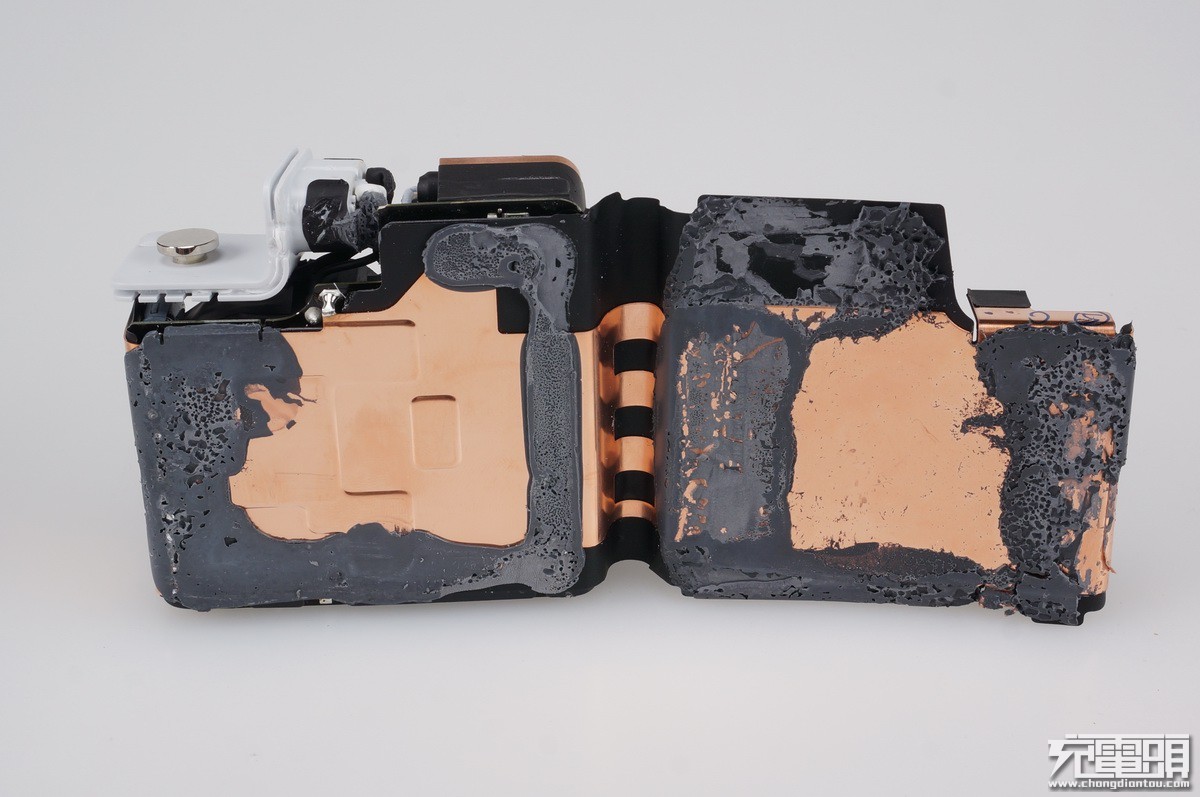

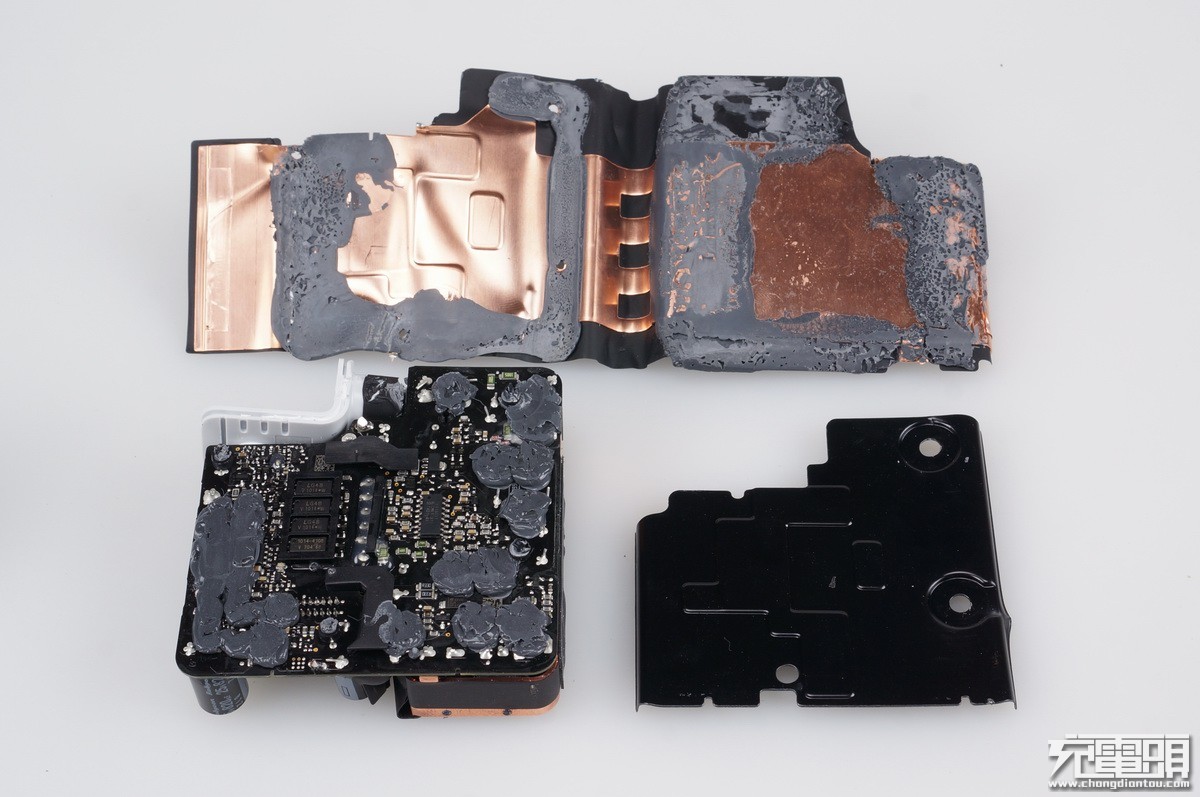

散热片折叠过来后可以看到是一个整体。
把散热片去掉，PCB贴片器件面有一块绝缘胶板。
再把绝缘胶板去掉，PCB上注胶导热，尽可能的将电源产生的热量通过外壳散发出去。

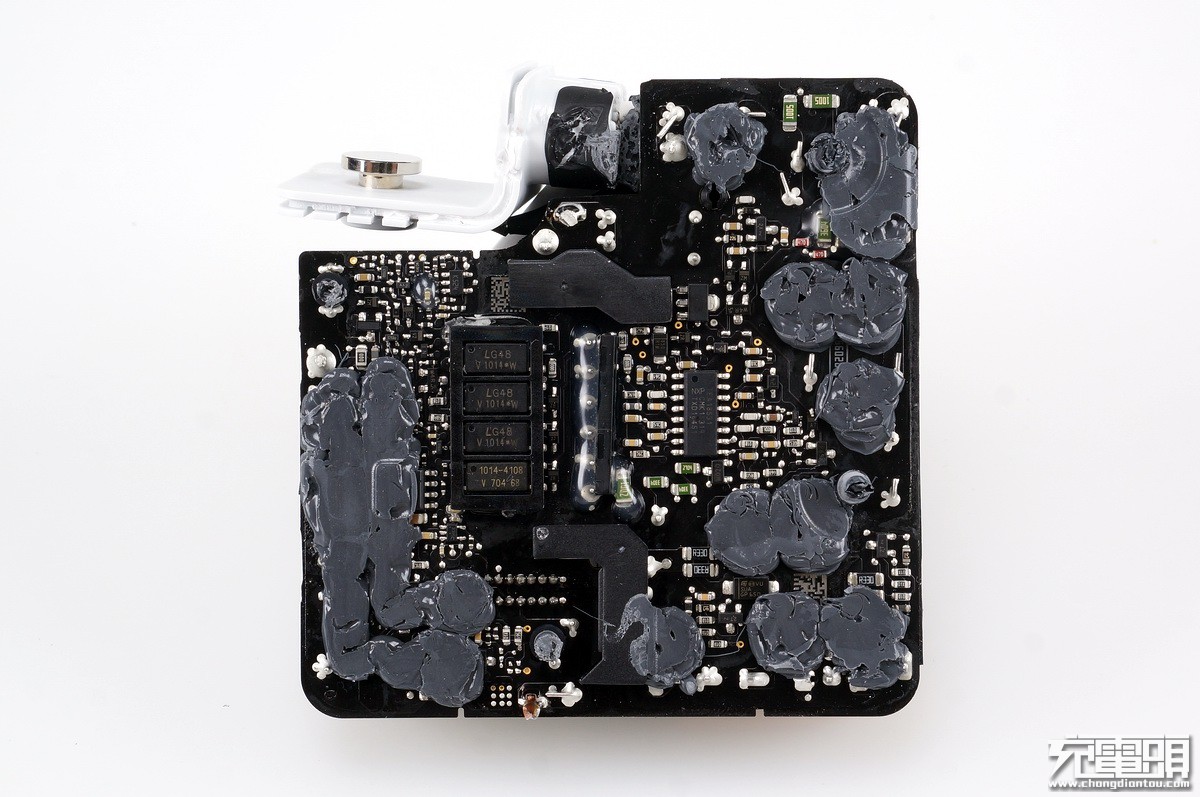

PCB插脚件面俯视图。
PCB贴片件面俯视图。

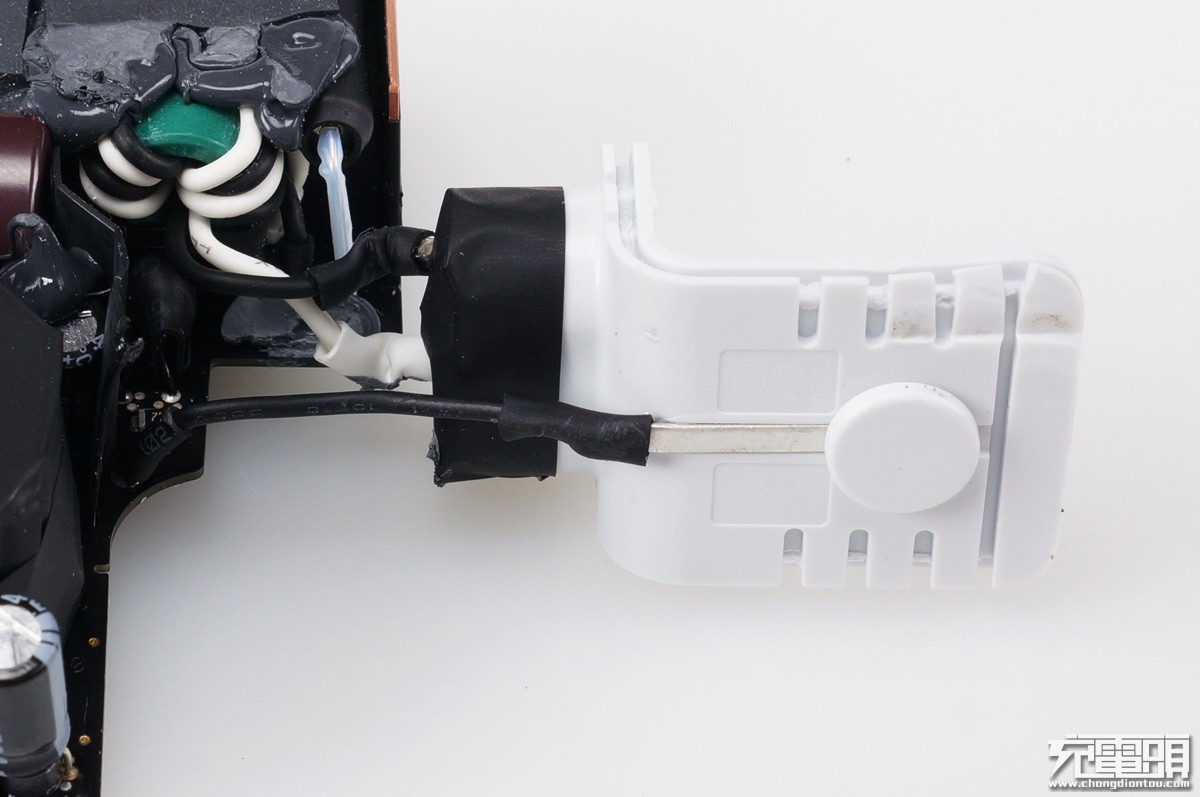

8字线的导线全部用热缩管套起来，防止线头触碰短路，圆形T型固定座底部焊着接地引线。
去掉注胶后一览。
USB-C输出插座采用三根软性排线连接。
USB-C金属包边是由两个部件点焊而成。
恩智浦NXP初级PWM控制器，周围几颗绿色电阻为千分之一精度，高温下工作阻值不会有过大的偏移，保证长期高温工作的稳定性。

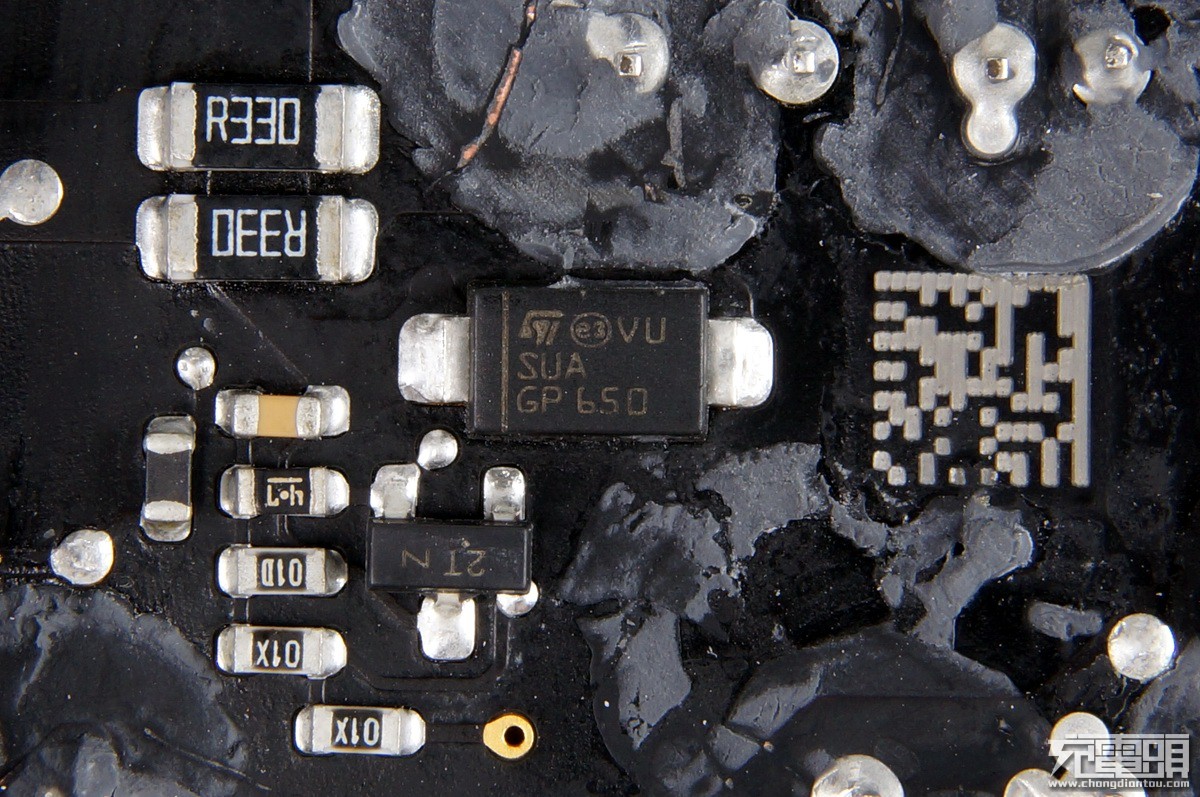

丝印 VU SUA GP650 ST意法半导体。

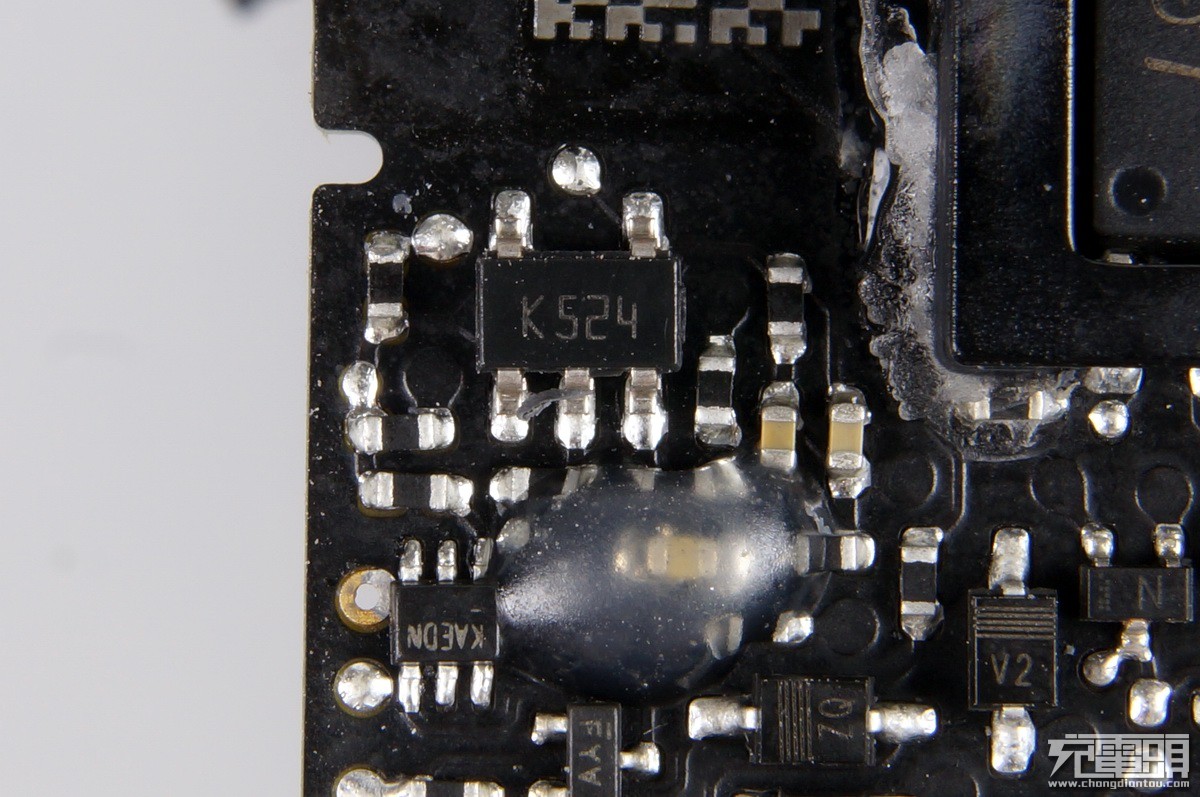

丝印k524、丝印KAEDN。

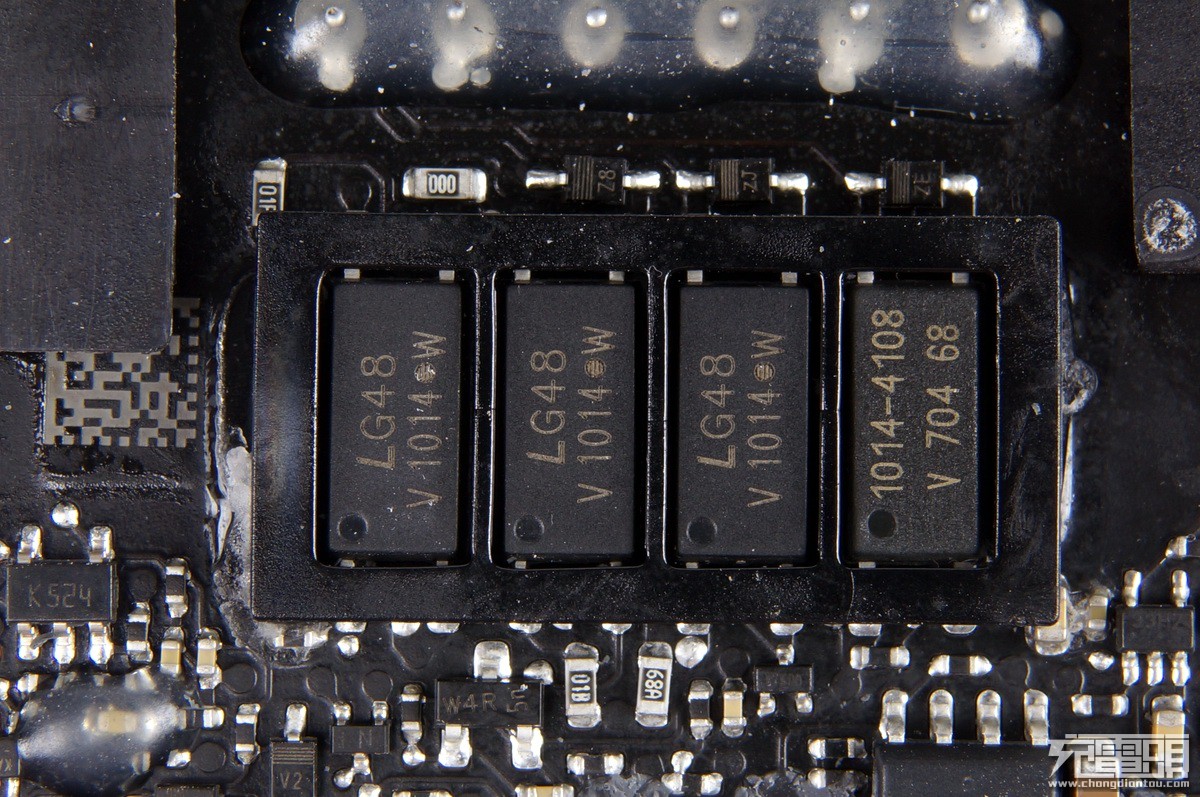

一排光耦，初级次级之前信息传递的纽带。丝印LG48 V1014W、丝印1014-4108 V70468。

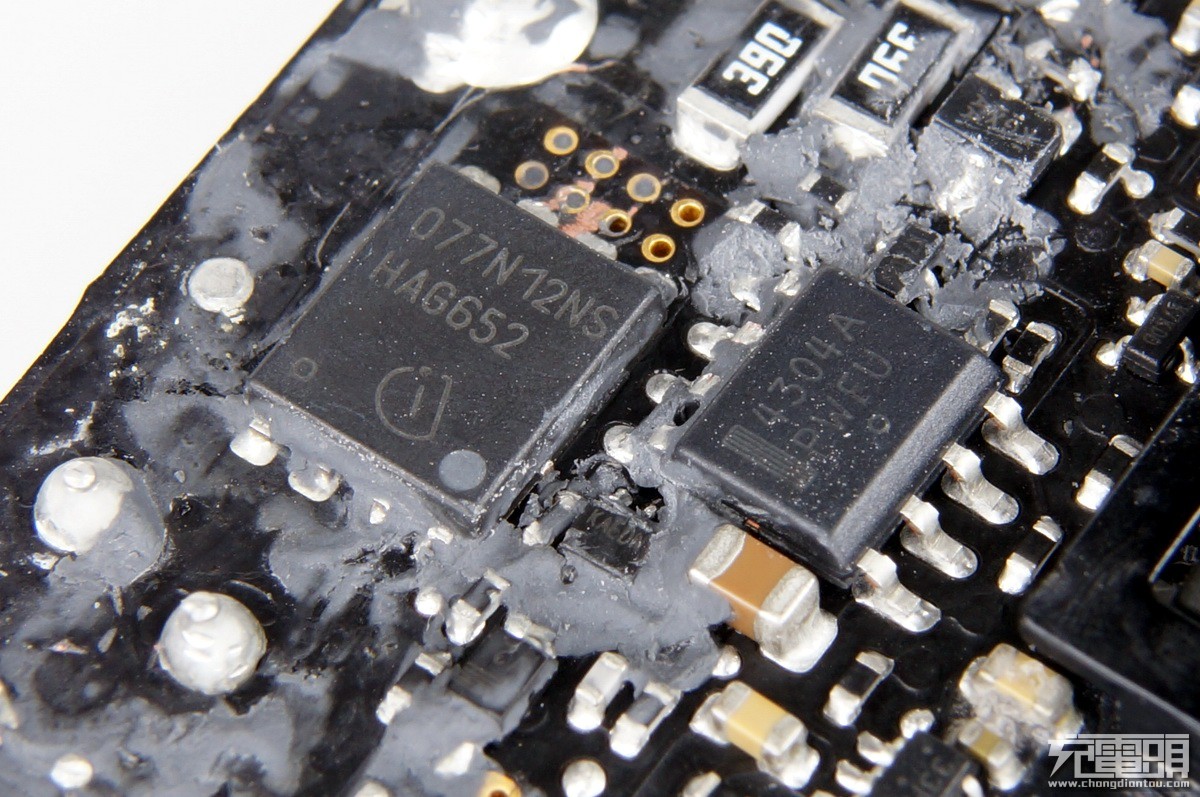

安森美ON Semi NCP4304A+英飞凌Infineon BSC077N12NS同步整流。

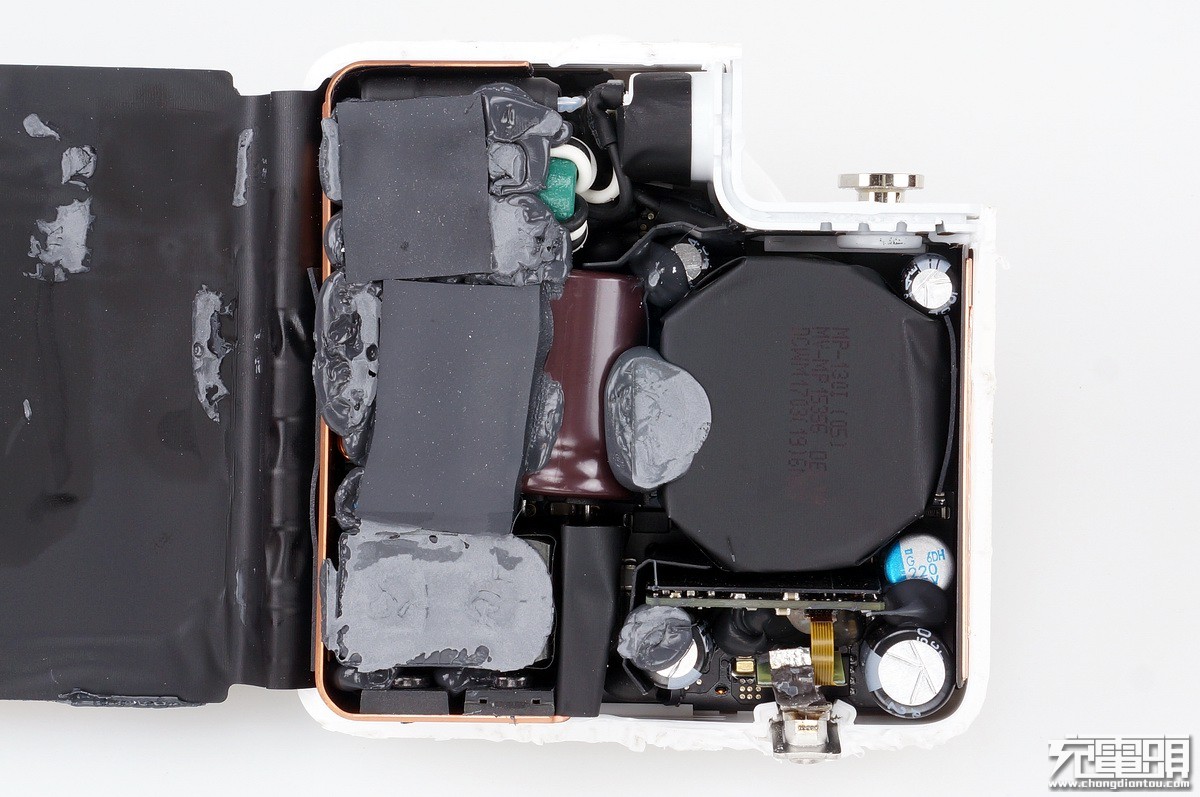

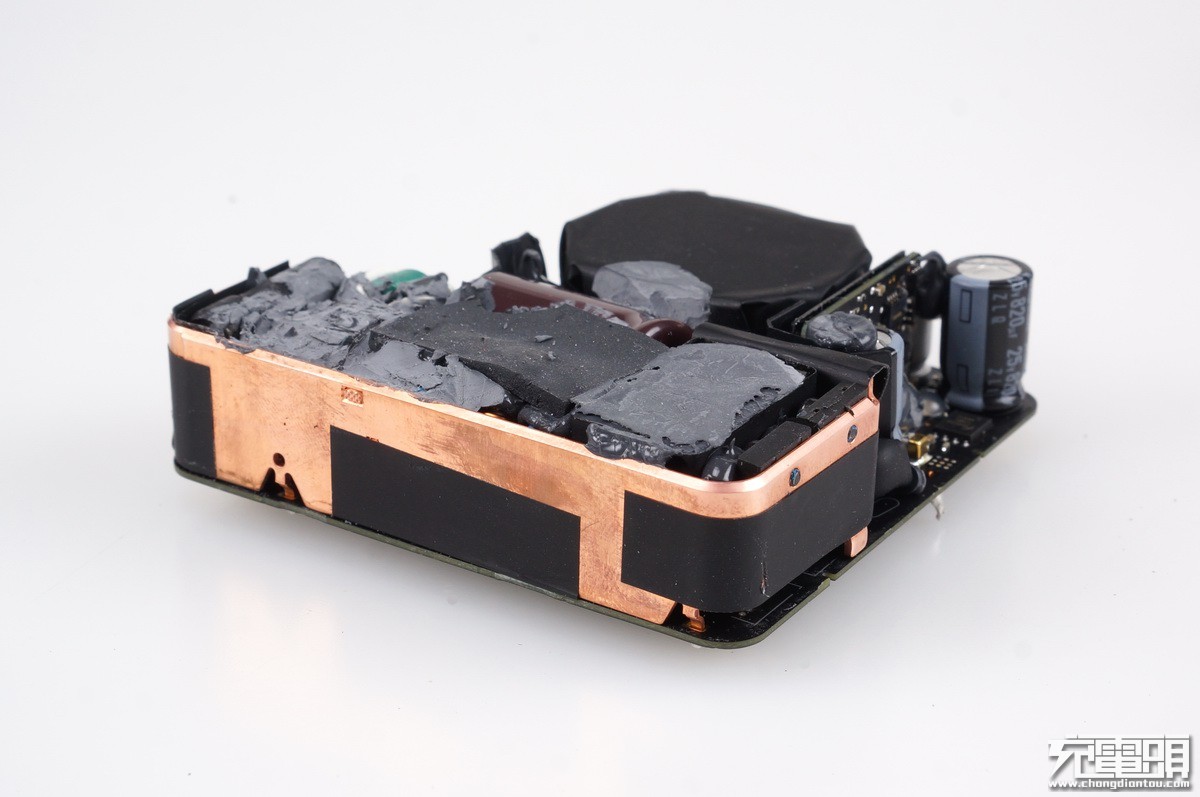

外沿是一片厚铜片，发热元件都通过螺丝或者粘胶把热量传递到上面去，灌胶几乎填满了整个腔体。

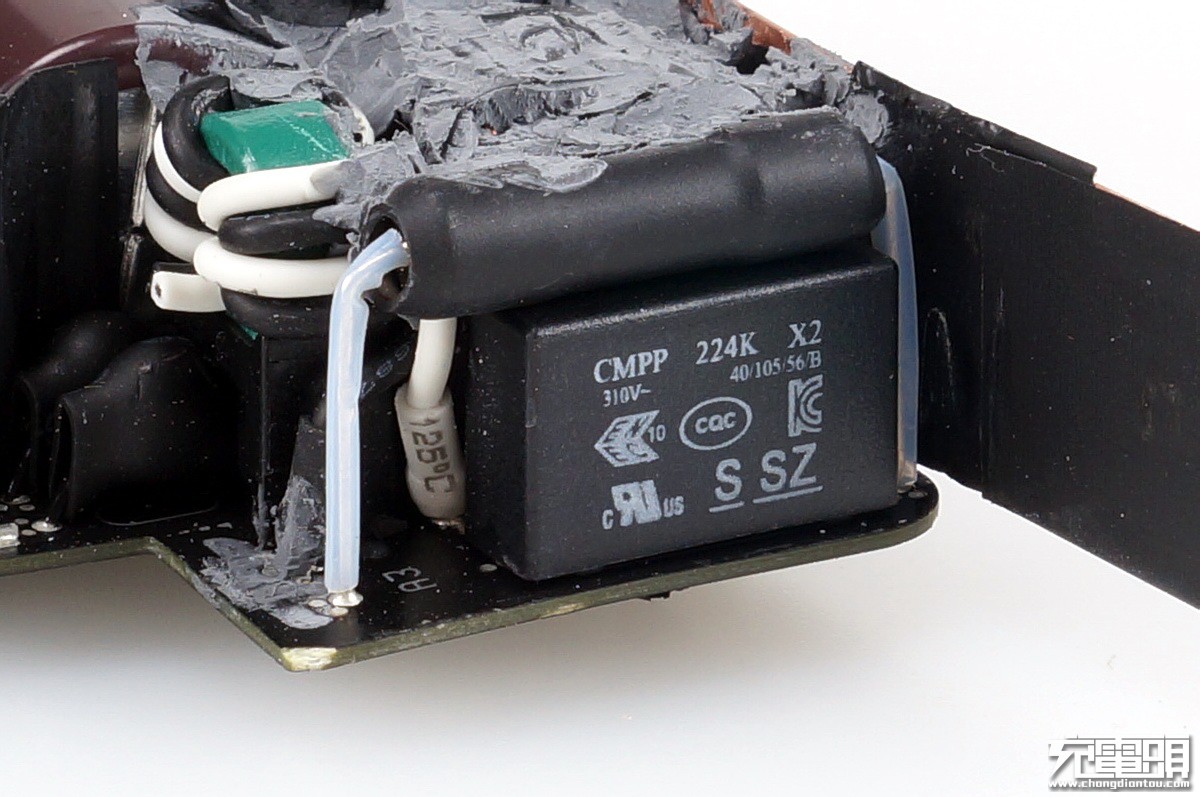

因为整体灌胶所以拆解就跟探险一样逐步前进，把铜片撬开慢慢向里面探险首先遇到的是安规电容，上面搭棚安置了一个保险丝管，并包上热缩管套防止爆裂跳火。

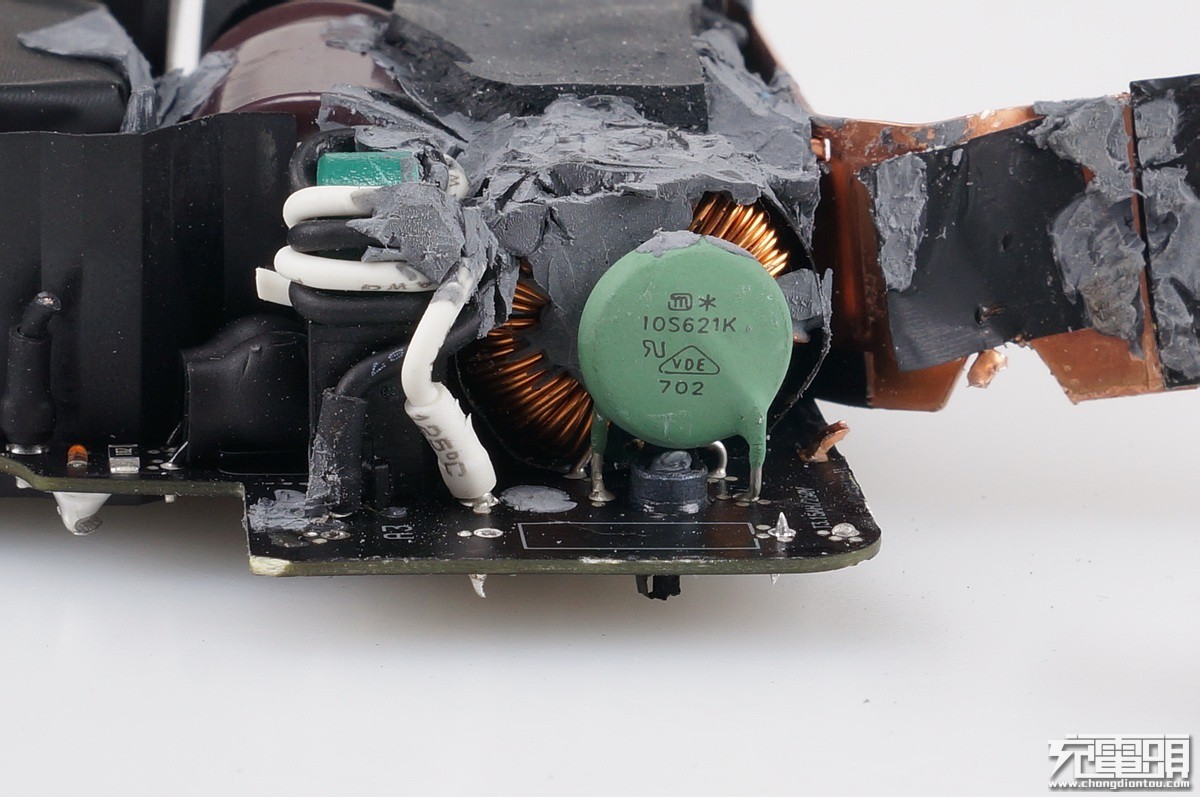

10S621K压敏电阻。
侧面的散热片全部扯掉，可以看到内部有两级共模电感，在这样一个寸土寸金的电源里面还奢侈的布局了两级共模电感。

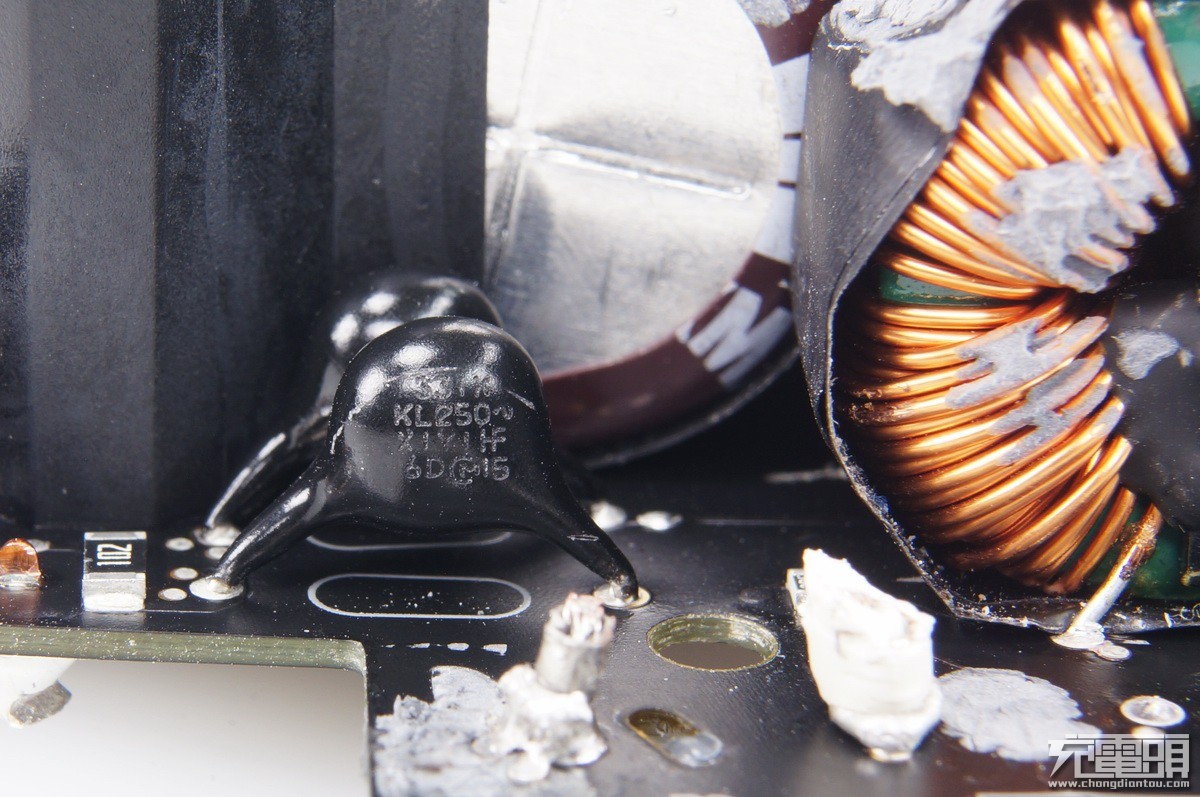

两颗Y电容。
去掉巨大的电感后可以看到一片铜片包裹着整流桥。

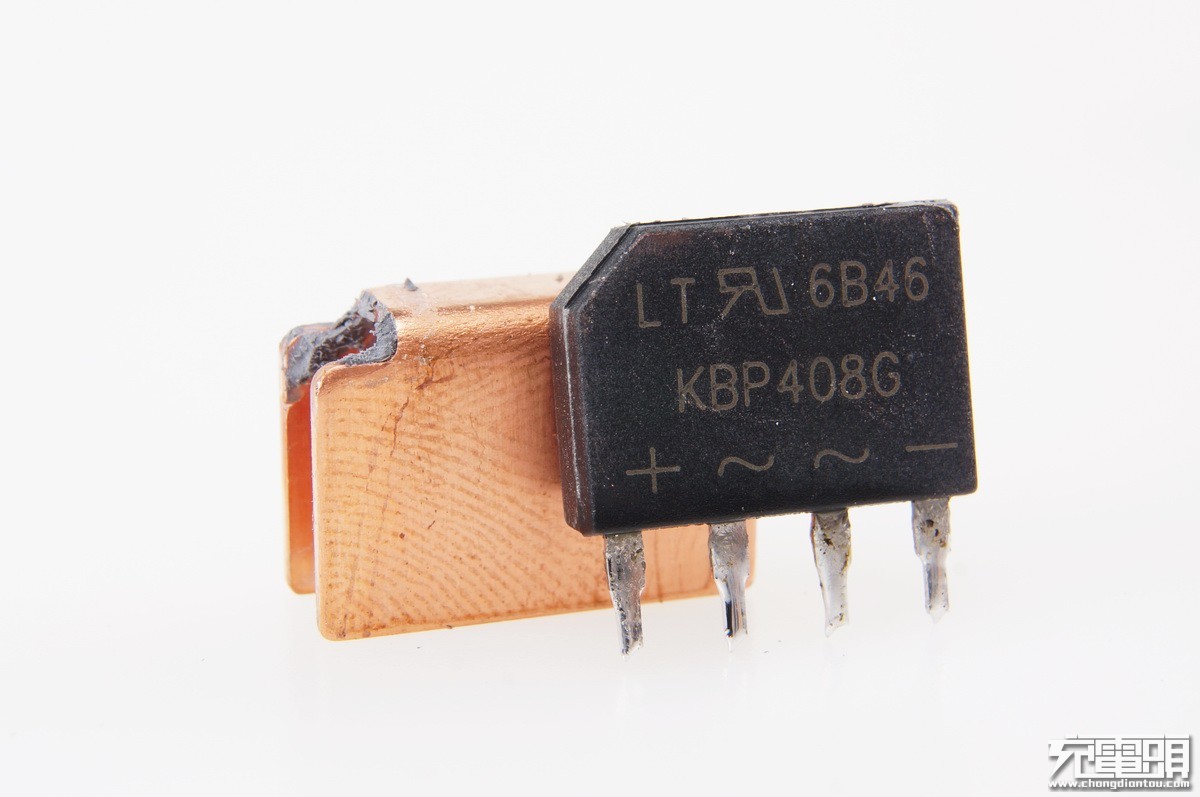

丝印LT KBP408 6B45整流桥。

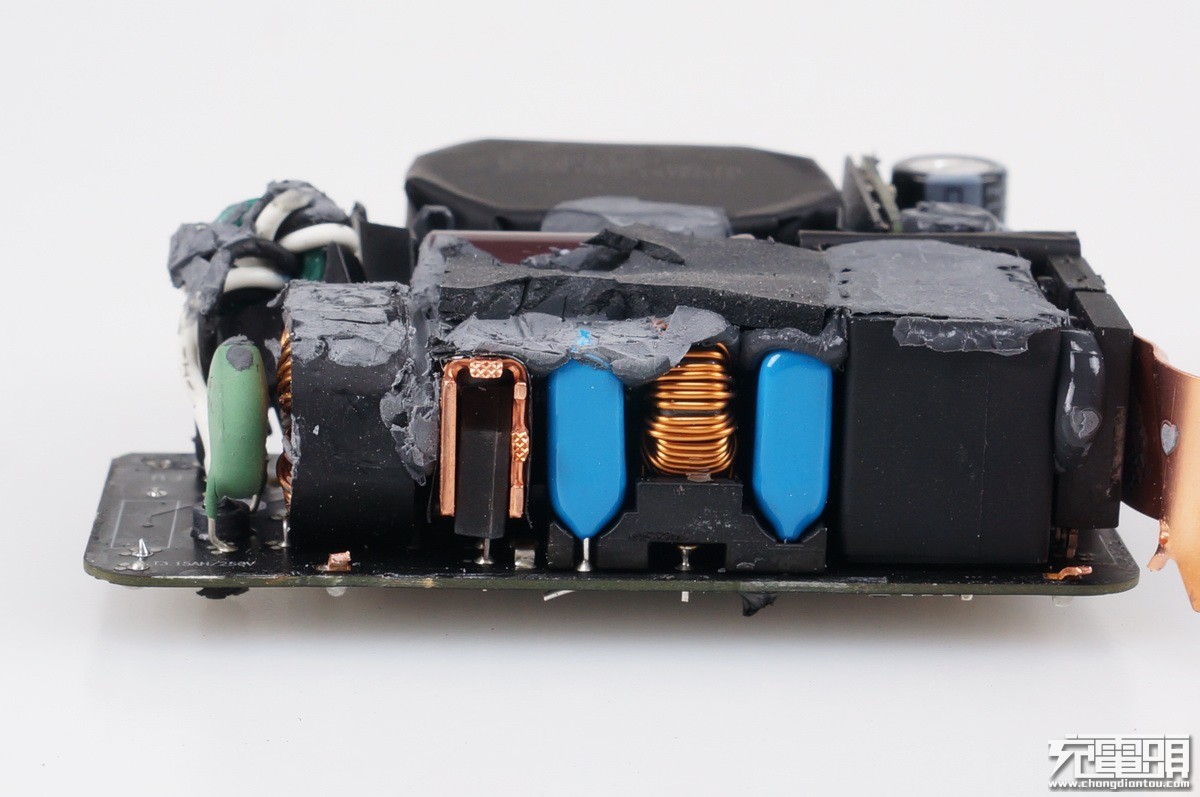

两颗蓝色的丝印FPS2W105 L6D1是X电容。

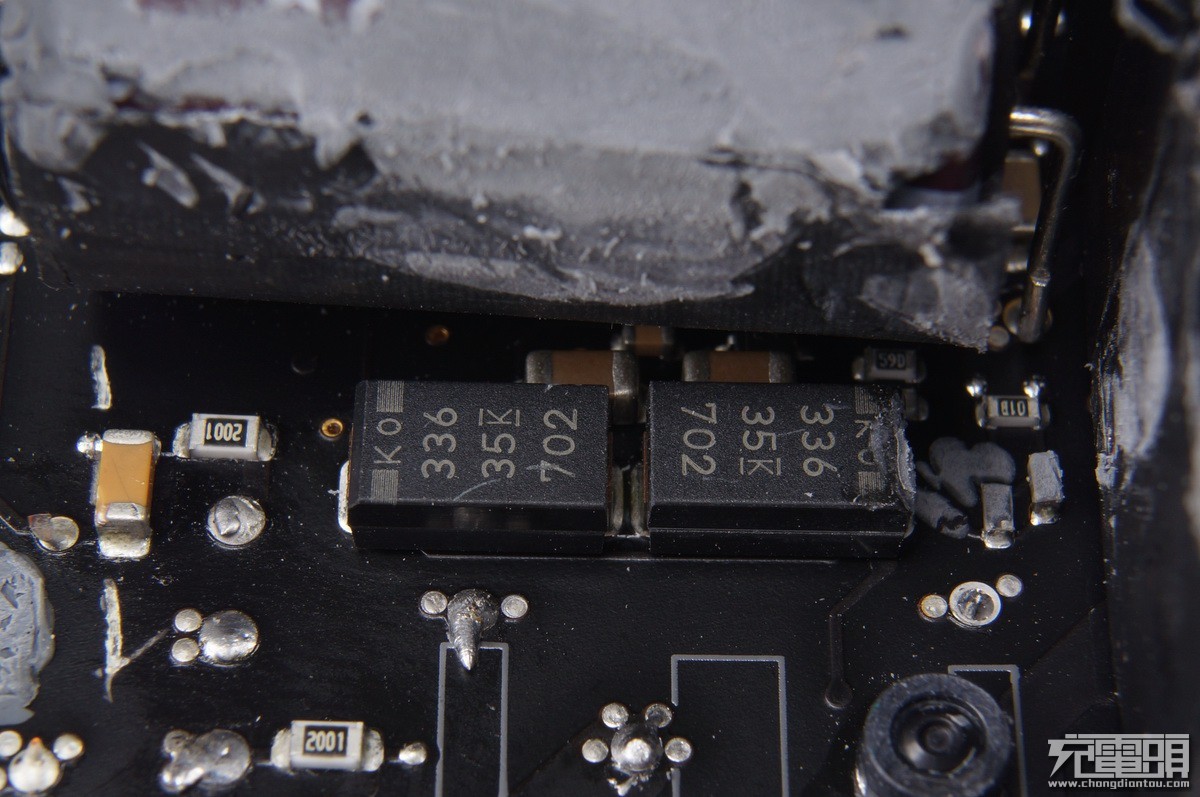

两颗kemet钽聚合物电容，33μF35V。T521系列，这么高耐压的钽电容，价格不忍直视。。。。

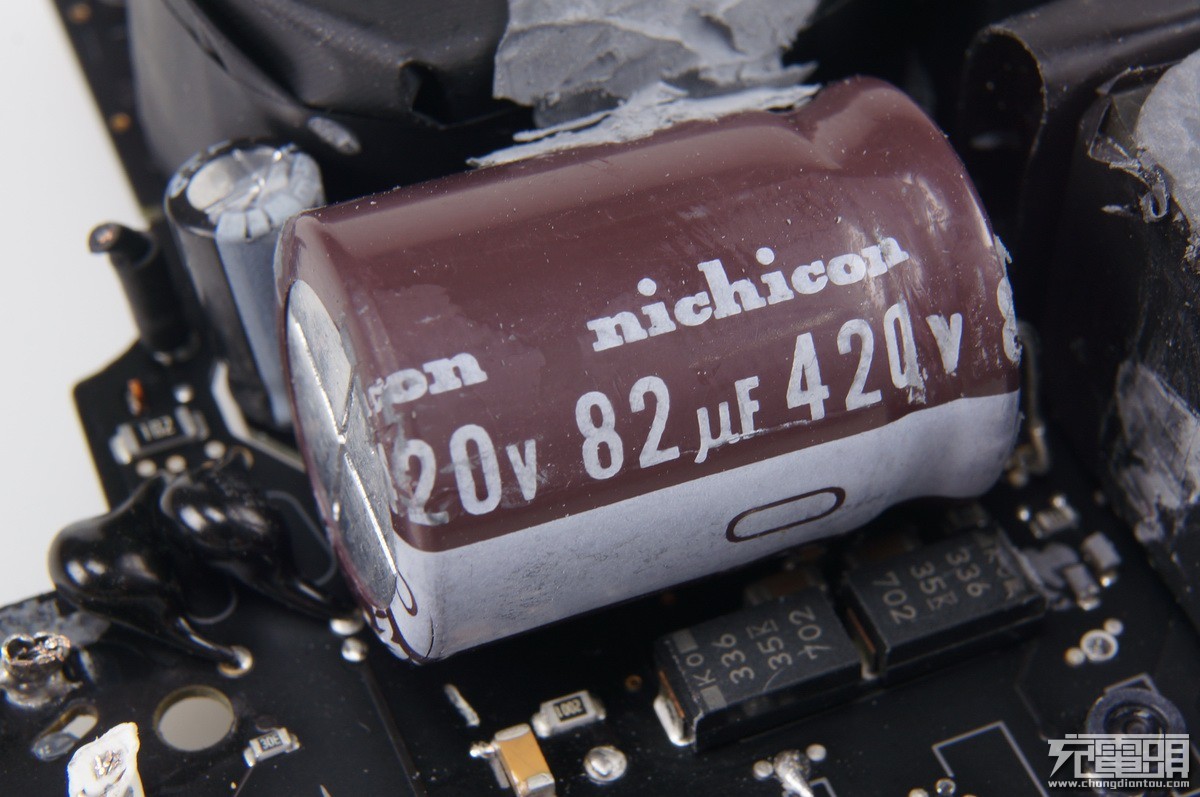

尼吉康nichicon 82μF 420V高压滤波电解电容。

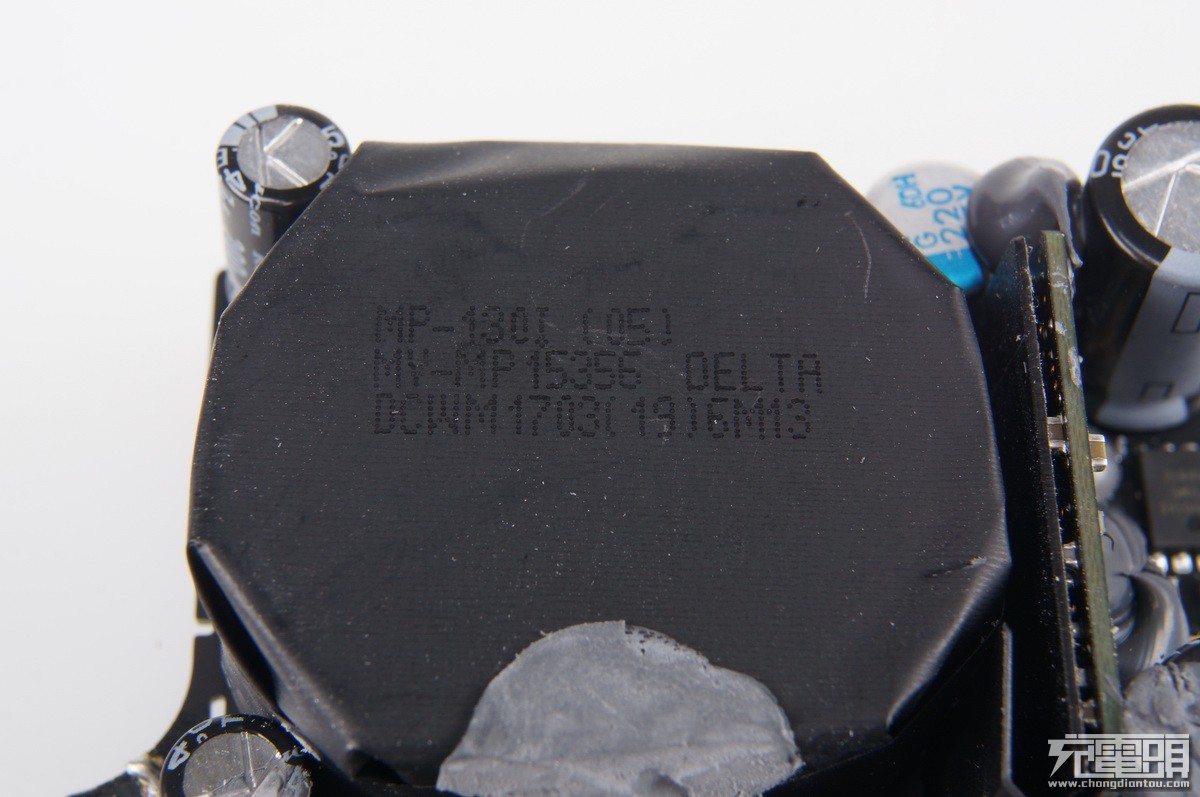

变压器喷码：MP-130I（05） MY-MP15356 DELTA DCWM1703（19）6M13。

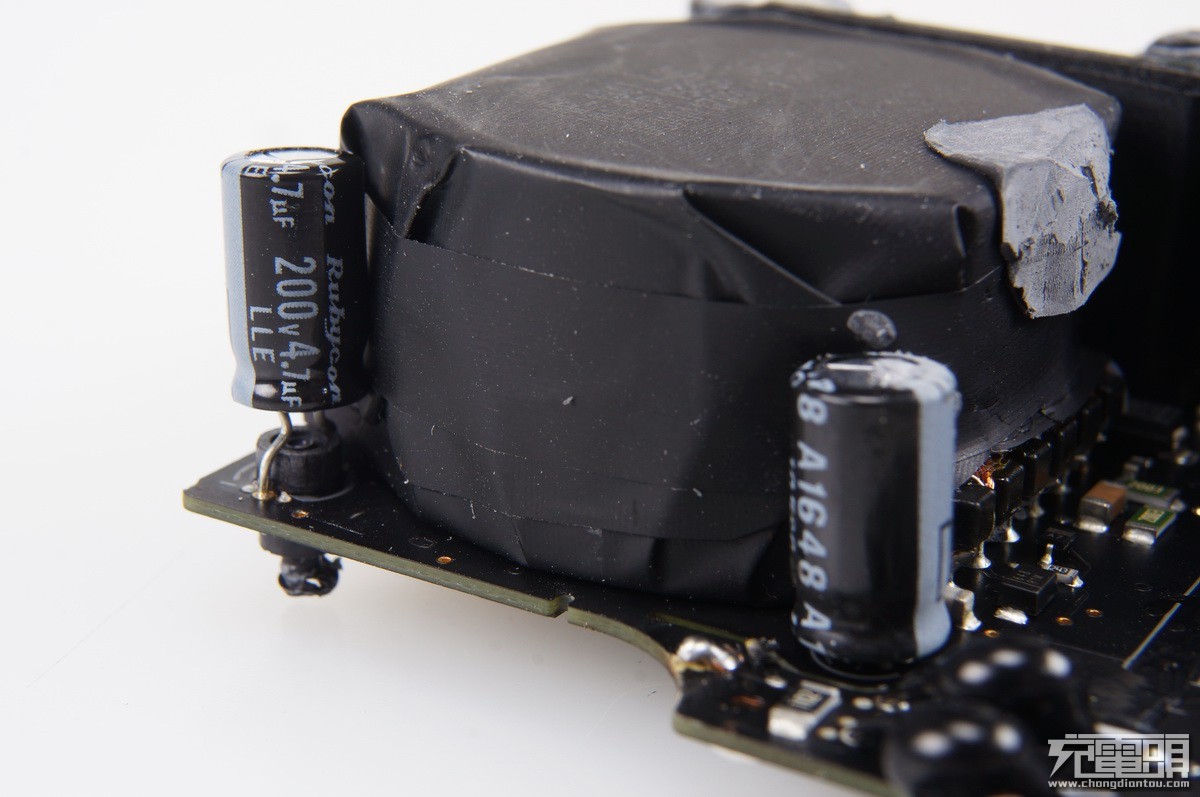

变压器旁边是两颗红宝石Rubycon 200V4.7μF电解电容。
把变压器拆掉。

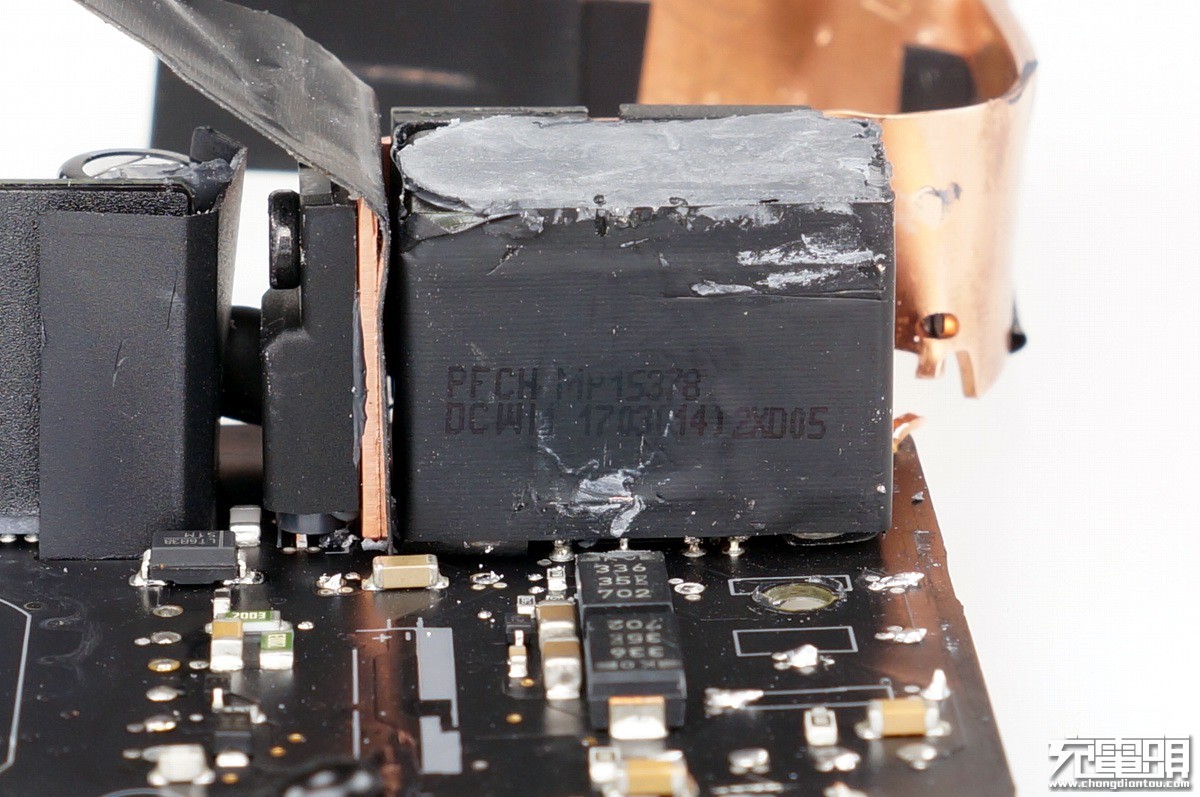

这个电源内部还有一级主动式PFC，这个是PFC升压电感，PFCH MP 15378 DCWM 1703（14）2XD05。
散热片尽头是三颗高发热管子。

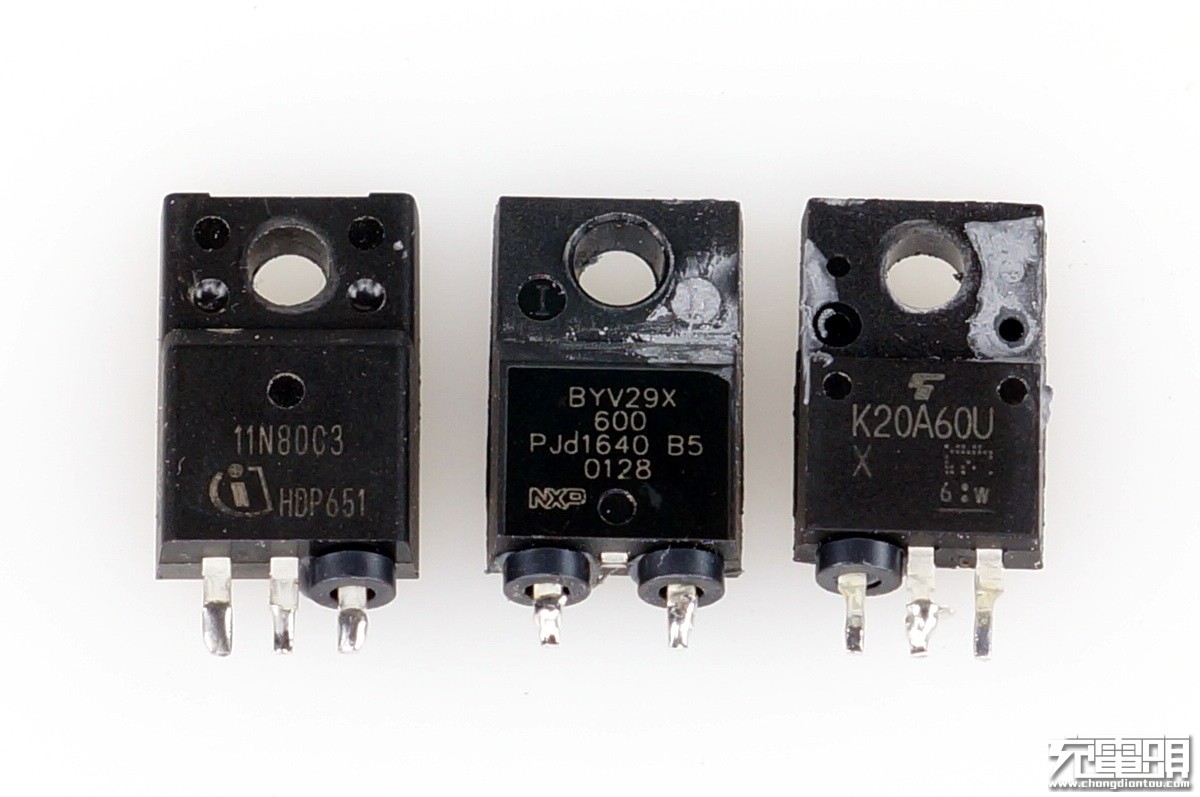

从左到右分别是英飞凌11N80C3开关管、恩智浦BYV29X-600整流二极管、东芝K20A60U PFC升压管。
接下来就剩最后的小板部分了。

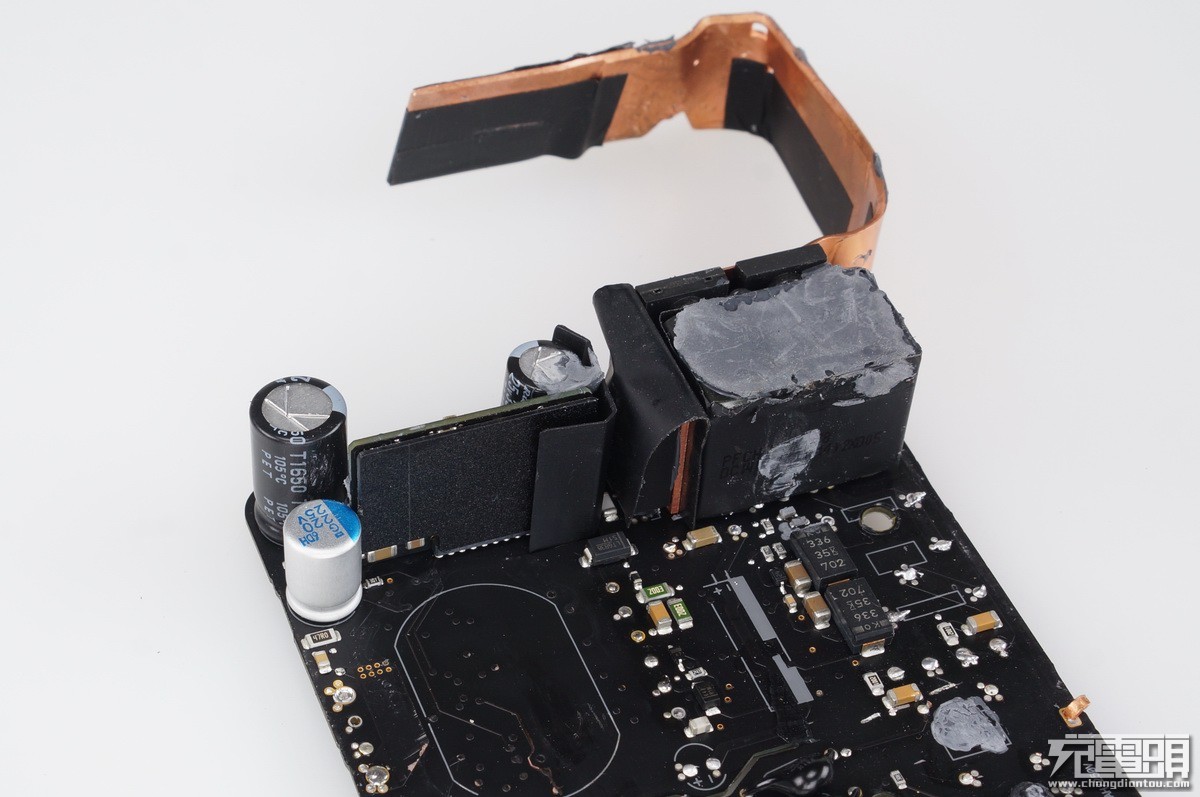

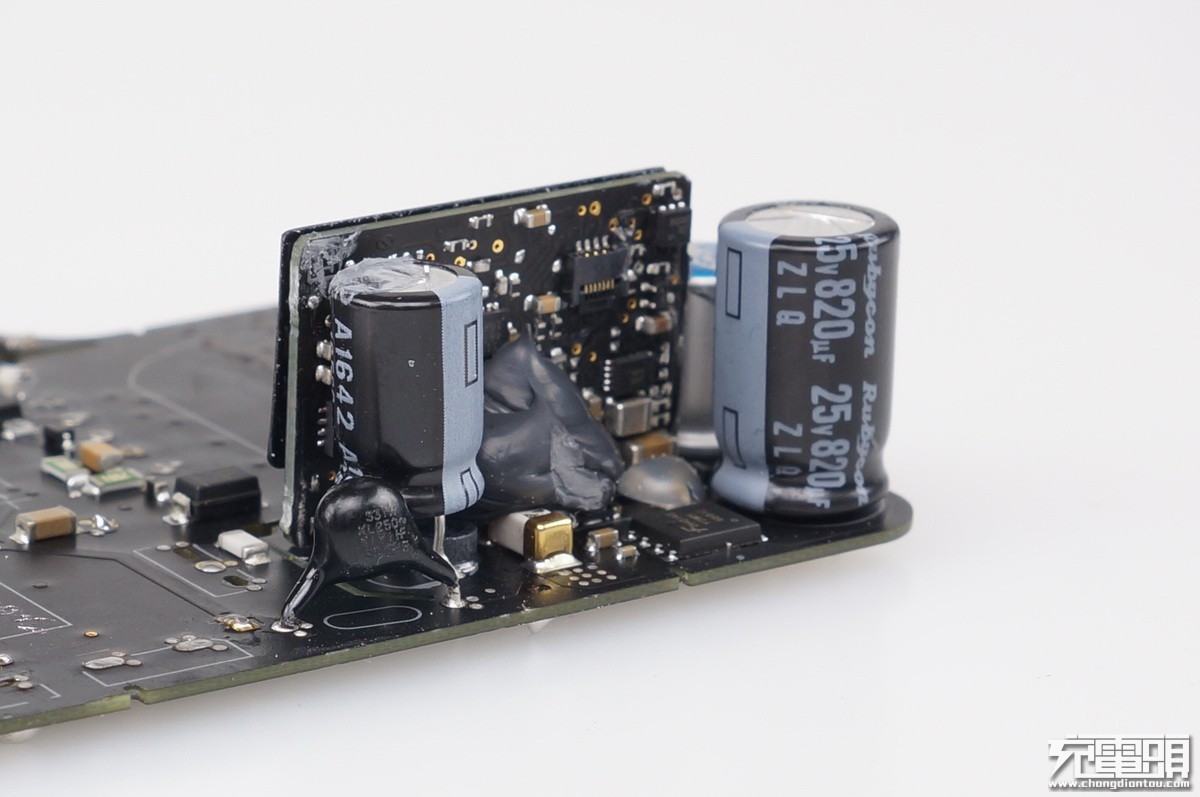

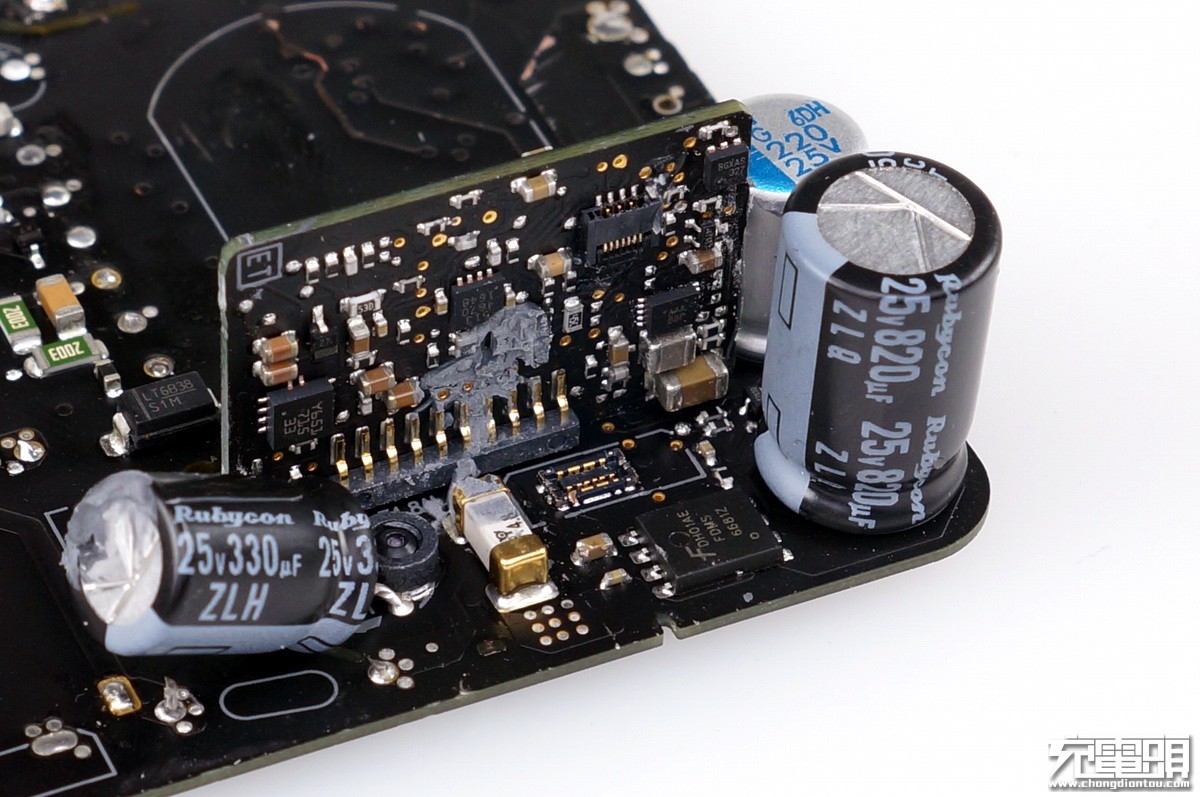

红宝石Rubycon 820μF25V长寿命+330μF25V电解电容，后面还有一个220μF25V固态电容，可以看到USB-C输出口的两个排线插座。

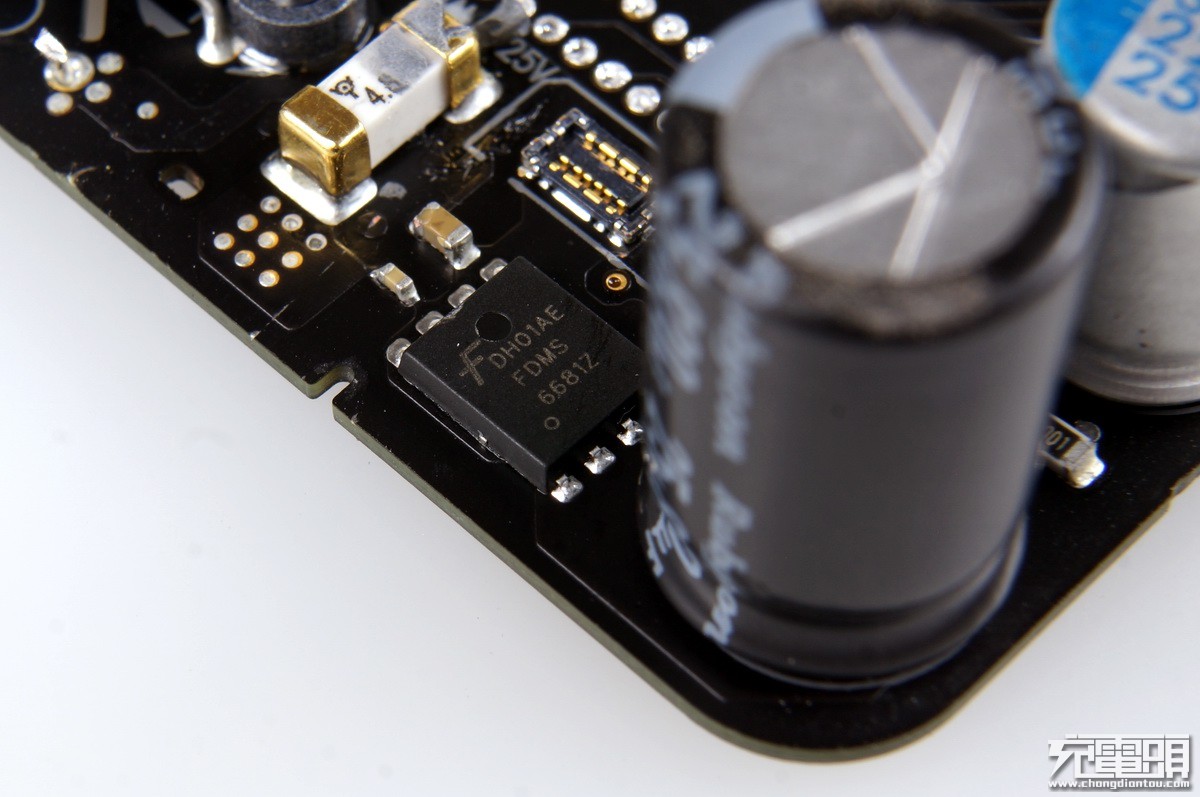

ON semi安森美FDS6681Z PMOS，是C口的输出开关。

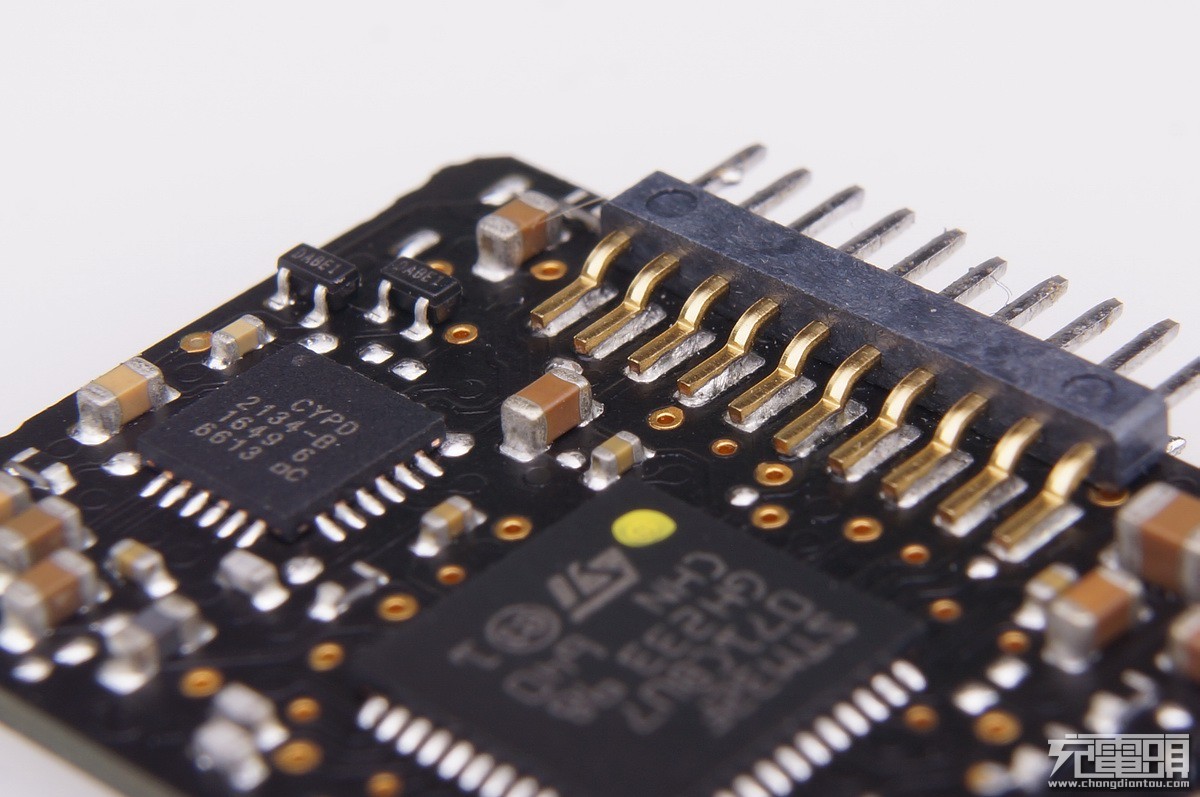

小插板通过20pin排针与主PCB相连固定。
小插板正面一览。

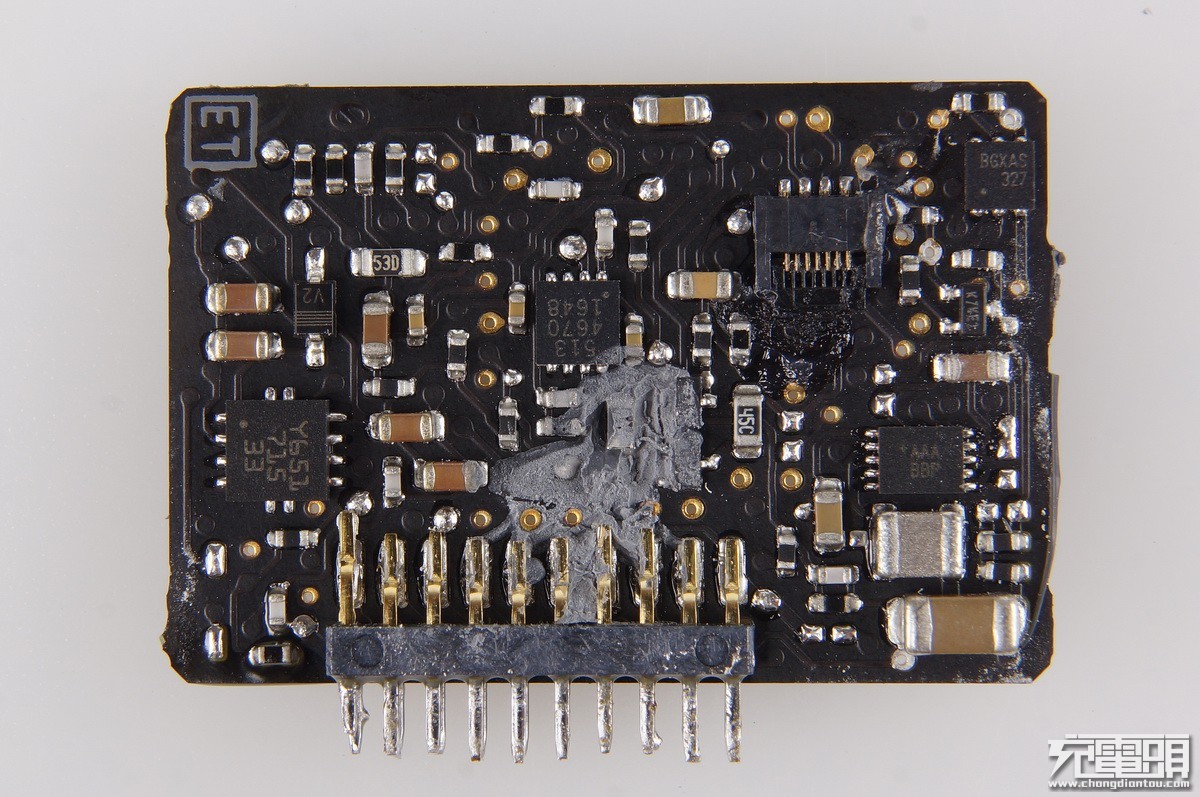

小插板背面一览。

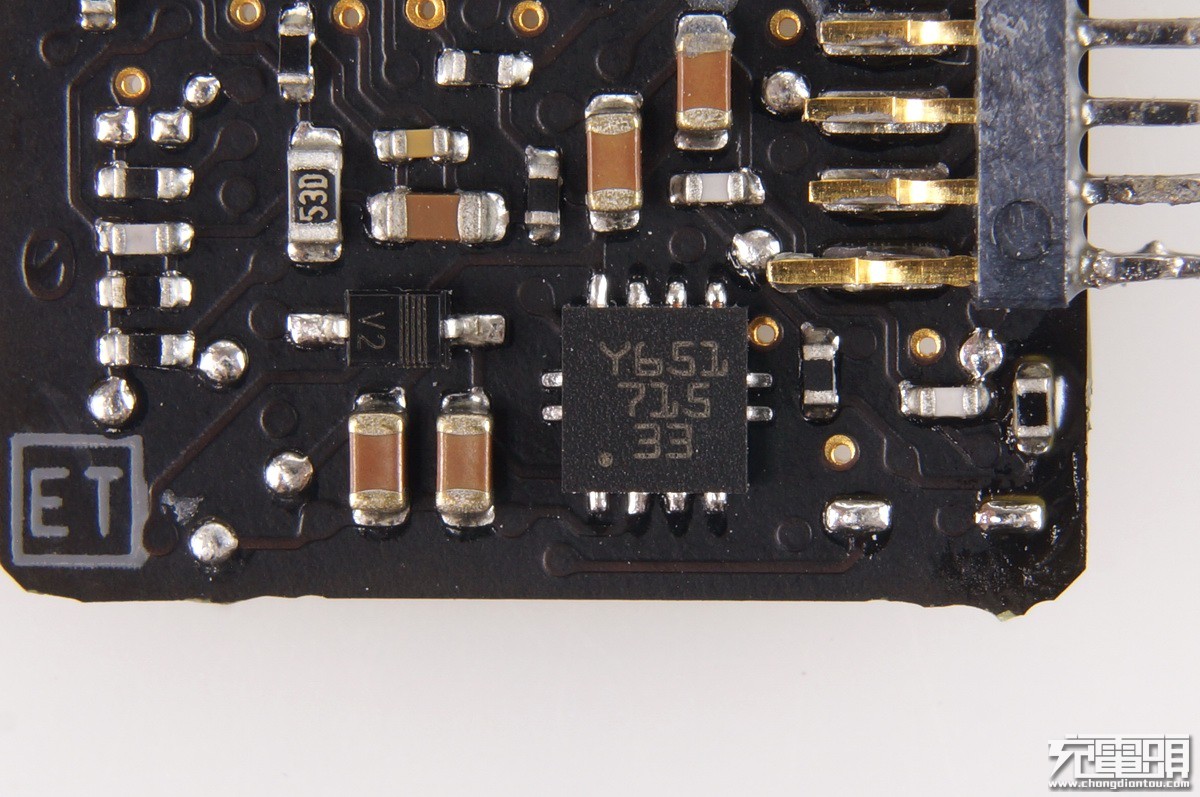

丝印Y651 715 33。
丝印513 4670 1648。

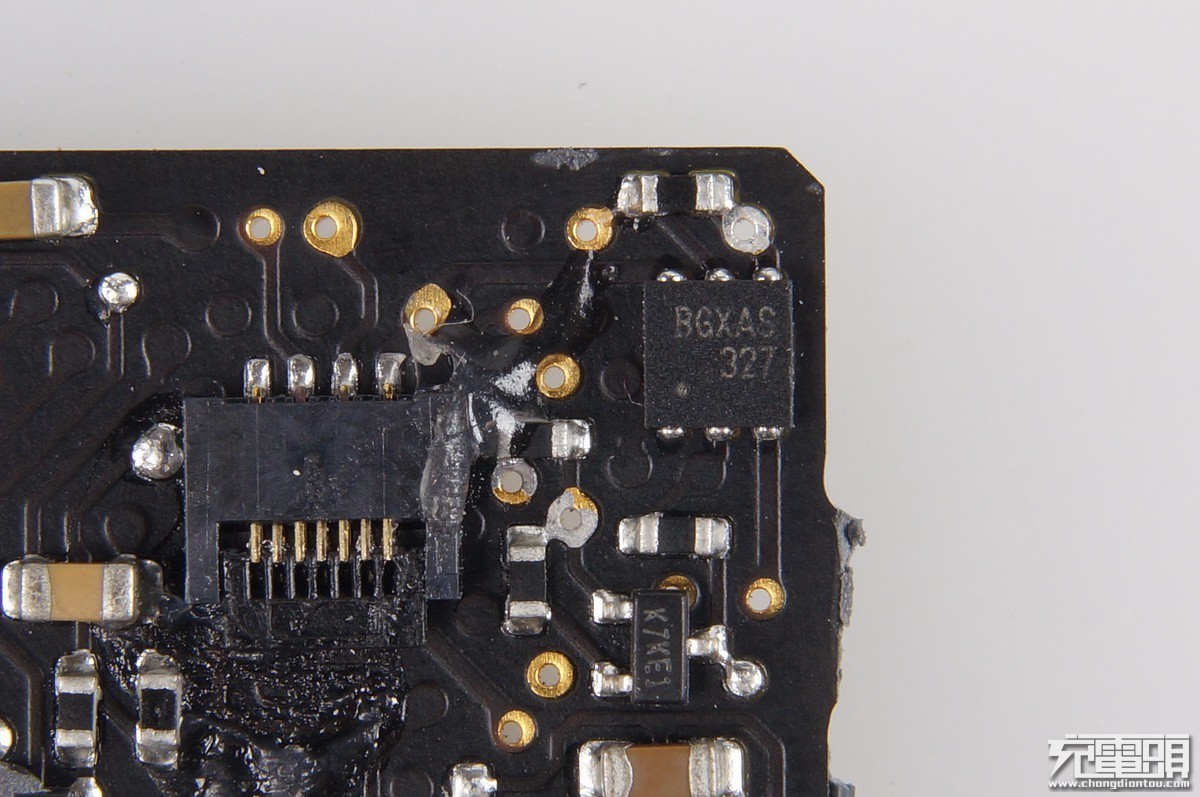

丝印BGXAS 327。

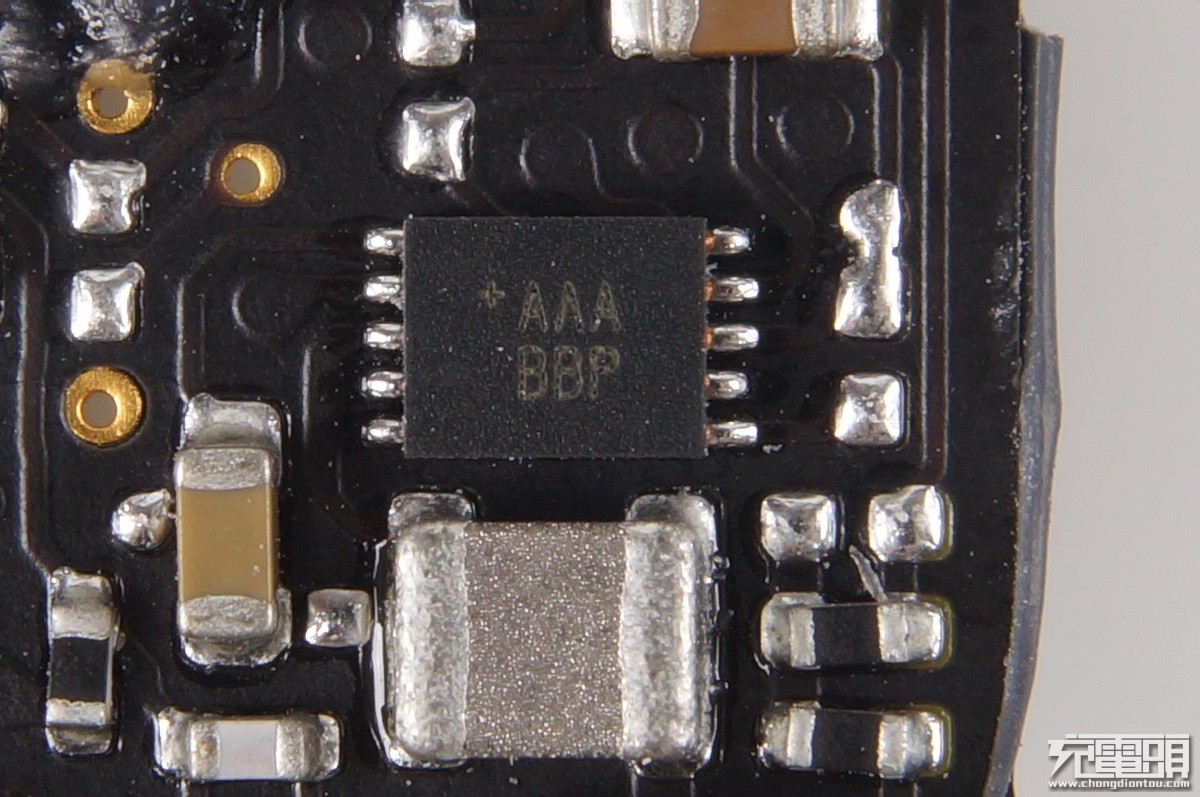

丝印AAA BBP，下方电感，看起来这颗芯片更像是一个开关稳压芯片。

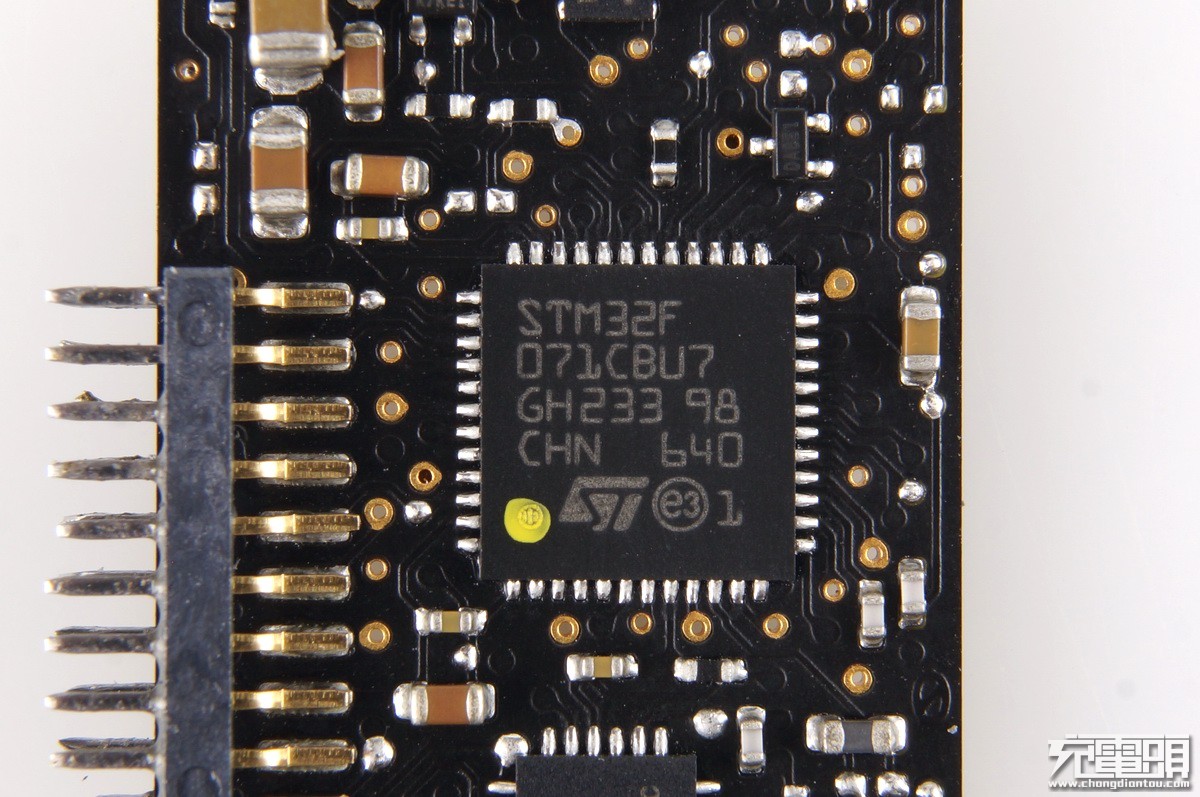

STM32F071CBU7 单片机。

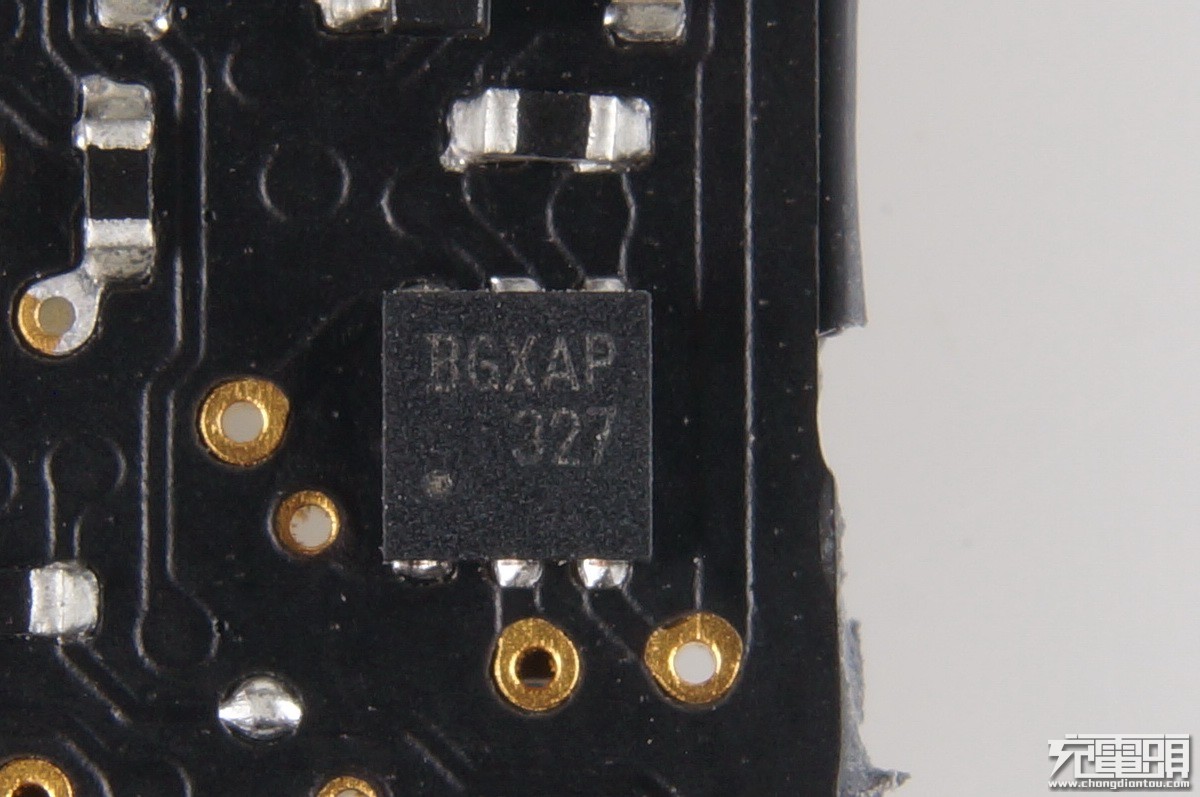

丝印 BGXAP 327。

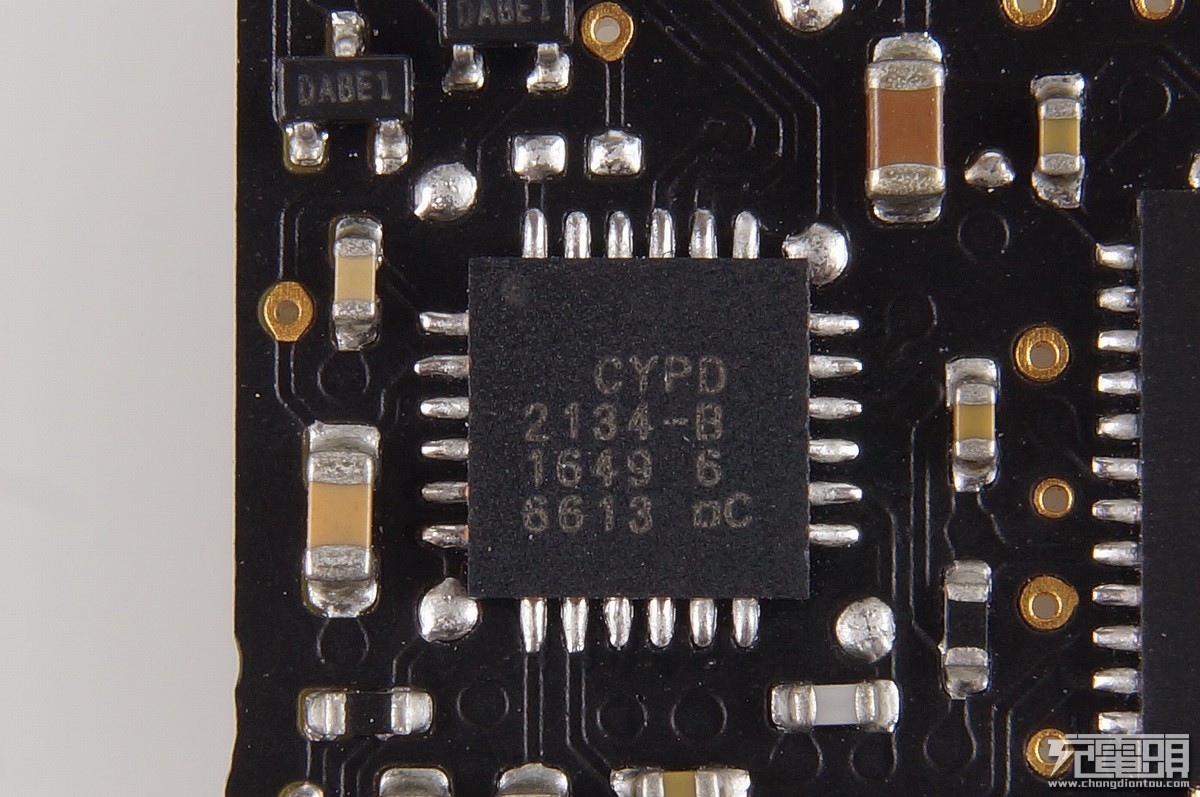

赛普拉斯 Cypress CYPD 2134 PD握手识别IC。
总结：
APPLE A1719 87W USB-C 苹果电源适配器拆解测试完毕，87W作为苹果PD充电器家族中输出最大的型号，实测具备超过100W的输出能力，三档电压最大输出为4.84V3.5A17W、8.78V3.6A31W、20.13V5.2A106W。体积方面87W比61W大不了多少，定价方面87W高达588元港币的定价看似无法接受，但61W售价也有548元港币，87W做工用料与性能都提升了一个级别，由于87W的输出功率更高，所以内部采用了高价的Kemet钽聚合物电容来压制输出纹波，使得输出更加稳定。以及主动式PFC提高效率，在这么小体积的电源内，做到接近100W的输出功率。用技术换体积，体现了苹果强大的设计功底，所以这款87W反而是更加值得购买。
