最近新买了一款小米路由器4，但是网友对小米路由器4的评价不怎么好，特意拆解来分析一下硬件，看看这款小米路由器4值不值。
我们先来看看小米路由器4的硬件框图
小米路由器4硬件框图
小米路由器4 方案用的是联发科技 MT7621A+MT7603E+MT7612E ，1个千兆WAN口，2千兆LAN口，WiFi支持双频段,共1200M。
但遗憾的是，既然是智能路由器，没有配备USB口，2个LAN口对于多台台式电脑主机的环境不是很够用。
先来张拆解全家福
拆解全家福
MT7621T内含双核CPU，主频880MHz,支持16位的DDR2和DDR3,有1个USB2.0口和1个USB3.0接口，但是由于设计的原因，没配置USB口。内部硬件支持网络加速和存储加速。
主控MT7621+DDR3 M15T1G1664A
内存方面，DDR3用的是晶豪科技M15T1G1664A的，容量128MB，NAND Flash用的是东芝TC58BVG0S3HT,容量128MB。
晶豪科技的内存用的还是挺广的，小米智能音箱HD,小度智能音箱Pro等一些智能音箱产品都是用晶豪的内存。
东芝TC58BVG0S3HT
MT7603E是一款2.4GHz的高度整合式 Wi-Fi 单芯片，支持300 Mbps PHY 速率,内置MAC，支持2T2R，即用双天线实现收发，当传送信息时，提供更大的带宽。
和主流2.4GHz路由器一样，都支持300M的带宽。MT7603E的特点是，智能型媒介访问控制 (MAC) 设计，采用效率极高的直接内存访问 (DMA) 引擎，也配备可减轻主处理器负荷的硬件信息处理加速器。
MT 7603E
MT7612E 是一款2.4GHz和5GHz的高度整合式 Wi-Fi 单芯片，支持866 Mbps PHY 速率，内置MAC，也支持2T2R，特点和MT7603E相同，智能型媒介访问控制 (MAC) 设计，采用效率极高的直接内存访问 (DMA) 引擎，也配备可减轻主处理器负荷的硬件信息处理加速器。
MT 7612E
因为用的是MT7603E+MT7612E搭配的方案，所以小米路由器4能同时发射两个WiFi信号，一个2.4GHz,一个5GHz,两信道彼此独立，互不干扰。
为什么要用5G频段呢？其实2.4G信号适用于多障碍，远距离无线传输。以前的路由器都是2.4G频段的，一些无线通信模块，无线通讯产品也有在2.4G频段的，随着设备的越来越多，会出现网络拥挤，通信质量不好的情况。
故使用5G频段来通信，该频段信号干扰少，信道更畅通，并且搭配802.ac,传输速率更快。
主控芯片与RJ45接口之间，接了千兆网络变压器，型号分别是DG24101和DG48201。其实很多朋友不知道这个又黑又大的网络变压器是干嘛的呢？
网络变压器和3个网口
科普一下，网络变压器主要是用于信号电平耦合，主要有3个作用：
1.可以增强信号，使传输距离更远。 2.使芯片段与外部隔离，增强抗干扰能力，而且对雷击能起到保护作用。 3.当接到不同电平的网口，不会对路由器造成影响。

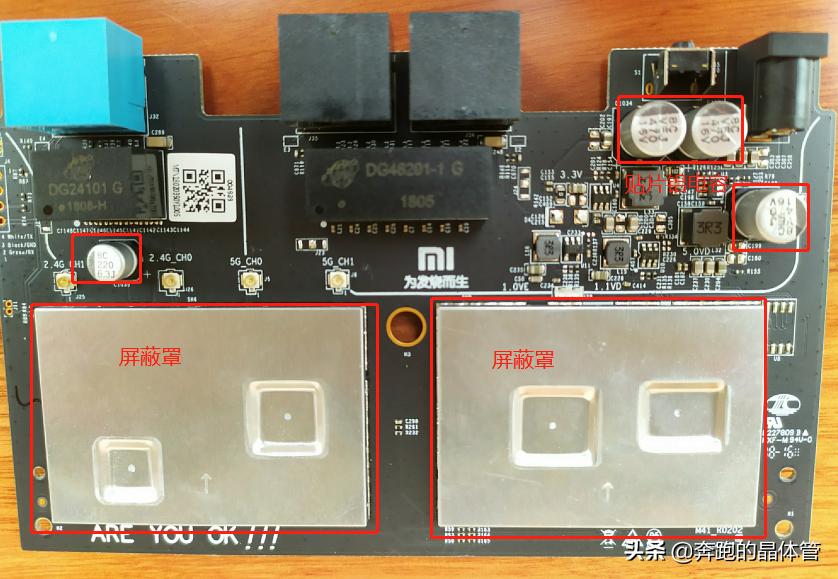

做工方面，电源部分用的滤波大电容是铝贴片电容，器件布局紧密，主控部分和WiFi部分均有屏蔽罩形成电磁屏蔽，防止电磁泄露。
PCB板与底部散热片 之间是通过导热硅胶进行散热的，PCB板与底壳通过卡勾和螺丝双重固定，结构还是比较紧密的。
小计了一下小米路由器4硬件的成本，如下图：
小米路由器4成本
总的来说，130左右硬件的成本，结合硬件和做工还是物有所值的。小米路由器4零售价199，不知道网友们觉得值不值呢？
