1. Vmanager版本
Incisive15.2版本及以下版本。因为15.2以上的版本里没有vmanager的license.
2. 运行Vmanager步骤
2.1. source .cshrc
Cd ../sim_core_v3.1, 然后source .cshrc
.cshrc里主要是安装incisive15.2，并定义session存放地址（vmanager数据库地址）。
2.2. 编写vsif文件
Cd run_dir然后手动编写vsif文件（也可以用generate_vmgr_vsif.sh脚本生成vsif文件）
vsif（verification session input format file），是vmanager启动一个session，必备的一个文件，该文件，指定了待运行的test。vmanager工具，会从该文件中，提取出test以及test的run命令，使用自带的runner去运行这些test的run命令，并且收集run的结果，最后集中显示。
2.2.1. Vsif命令解释
vsif文件中，定义了如下的三个大的字段：
session：对此次session的相关设置
group：对group的相关设置，一个session可以包括多个group，每个group可以包括多个test
test：对test的相关设置

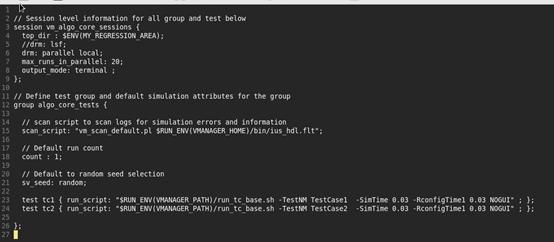

vsif文件示例
Drm: lsf //bsub的方式运行tc
Drm: parallel local //本地并行方式运行tc. 此外还有选项serial local等可选项。
Max_runs_in_parallel: 20 //20个tc并行运行
Output_mode : terminal or log_only. //vmanager的运行log在terminal上显示或只输出到log file.
Scan_script: //每个test运行结束后，会调用vm_scan_default.pl命令对log文件进行搜索，得到error或warning报告。Error和warning的格式由.flt文件规定。Vmanager内建了很多flt, 例如ius_hdl.flt, uvm.flt, modisim.flt等。用户也可以自定义flt。如果仿真工具也是cadence的，那么vmanager会自动使用合适的flt文件。
Count： //每个test重复运行的次数。
Sv_seed： //随机种子.
此外还可以定义其他script, 例如想编译和运行分开，则可以用pre_group_script或pre_session_script来编译，用run_script来运行（也可以编译运行都用run_script来跑）。
vmanager runner的执行过程，如下：

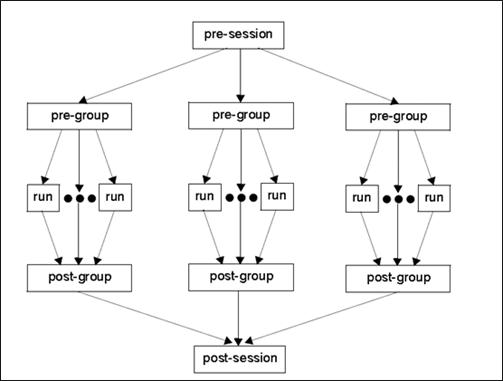

Vmanager执行过程
2.2.2. 内建变量
内建变量可以给run_script等的脚本里使用，例如：
run_script:"xx/makefile $BRUN_SV_SEED $BRUN_GUI_MODE”;
其中BRUN_SV_SEED是由sv_seed命令生成的随机数。
其中BRUN_GUI_MODE由gui_mode命令生成的变量，在run_script的makefile脚本里可以根据这个变量来决定要不要打开GUI来运行。
更多内建变量见下表：

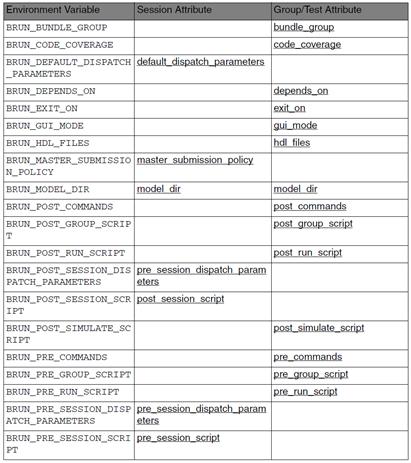

内建变量表
2.3. 创建server并启动vmanager
运行脚本./ my_run_vmgr.sh
My_run_vmagr.sh如图，它先创建并启动server -> 启动vmanager完成仿真 -> 关闭server：
My_run_vmagr.sh示例
注：如果没有line 5，则运行没结束就stop server了，因此加上了line 5来打开gui。
Start_server.csh如下图：
Start_server.csh示例
Stop_server.sh如下图：
Stop_server.sh示例
2.3.1. Vmanager界面
Vmanager启动后界面如下，主要分3大块：
在regression center，启动回归
在analysis center，对回归结果数据进行分析
在tracking center，对历史的结果进行分析
如果在gui里启动新的session仿真，则点击”launch”, 选择.vsif文件即可。

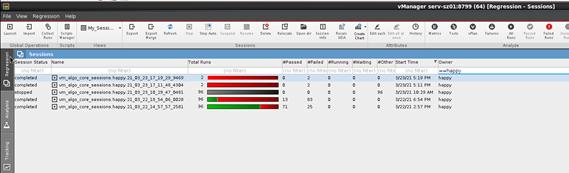

Vmanager界面
2.3.2. Vmanager文件结构
Vmanager运行完成后生成的文件结构如下：
Vmanager文件结构
顶层TOP-dir：是在vsif中，指定的session的顶层目录
chain_N：此次session，生成文件指定的位置，默认是chain_0，可以在启动vsif文件时，指定已存在的session，那么新的session产生的文件，就会生成在chain_N+1 目录下。这就是绑定作用（chain）。
group_N: 每个group的目录
run_N： 每个test的目录
2.4. 分析test运行情况
如果要分析，则双击要分析的session, 会自动跳转到Analysis center，界面如下：

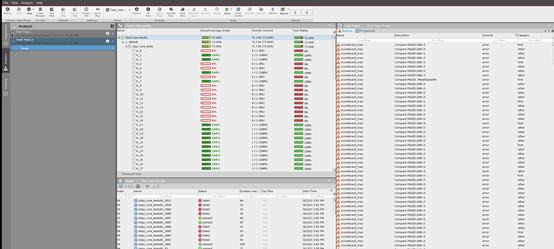

Analysis center界面
2.4.1. Sort test
加filter来筛选出all failed tests.
sort test按钮
2.4.2. rerun test
如果要重新跑某个test,可以选中1个或多个tests -> 右键“rerun test”.
如果要重新跑all failure tests, 菜单栏中选择Rerun all failures.
还可以Rerun all runs.
rerun test按钮
2.4.3. Open log
如果想查看仿真log以便查询error的具体原因，在Analysis center选中test -> 双击 ->弹出页面中选中local_log.log (或testname.log).
弹出页面中选中error信号会自动定位到log里的error行。
2.4.4. Open waveform
在Analysis center选中test ->右键 -> show waveform.
2.5. 分析覆盖率
Regression中选中session -> 右键”analyze Metrics” -> 在工具栏里选择”All_Metrics”，出现如下界面 -> 选中具体模块和具体覆盖率选项，右键”Block analysis”，然后就可以看到具体哪些code没有覆盖到。

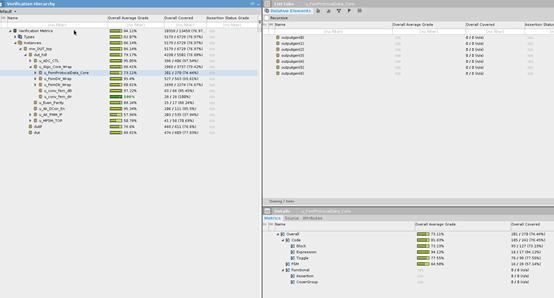

覆盖率分析界面
Note: 用Vmanager分析覆盖率不需要启动额外的工具，但需要在编译和运行测例的命令里开启覆盖率选项。例如：irun [-coverage <coverage_types> | -covfile <coverage_ configuration_file>] [-covdut <DUT_module>] [-covoverwrite] [-covworkdir <workdir>] [-covdesign <design>] [-covtest <test>]。
2.5.1. Rank runs 与correlate runs
Rank runs根据一定的规则对tests进行排序。
例如根据dut_hdl模块的覆盖率的贡献来对tests进行排序。
Alaysis center里选中dut_hdl模块的覆盖率报告-> 选中要排序的覆盖率，如expression ->右键Rank Runs.
步骤如下左图；结果如下右图。
Rank Runs按钮
Rank Runs结果
Correlate runs只显示tests本身的覆盖率数据，可选根据Overall Average Grade或Overall Covered。根据Expression的Overall Average Grade的结果如下图。
Correlate runs结果
注：如果有几千个tests，rank需要很多运算量来计算，可以在view -> configuration -> rank -> DRM中选择parallel rank方式来加快速度。
2.5.2. Refining Metrics Data
The process of excluding certain undersired instances or items from coverage analysis is called refinement. 即排除不需要分析的模块或覆盖率项目。
重要选项：
l Exclude ：To exclude the selected item and its children
l Exclude Local：To exclude only top-level instances
l Exclude Smart：To exclude such that any entity connected to the excluded entity will
be excluded implicitly.
l Save Refine /Read Refine : 保存refine配置/ load refine 配置
2.5.3. Covager_merge log
Xx/session_xx/chain_xx/vmgr_merge_logs/pid_2989/merge_0.log里报告了覆盖率的merge情况，这个比较重要，例如以下log报告了由于不同的测例用了不同的mw_DUT_top模块，因此它们的block覆盖率没有融合。
vmanager: *W,WEMBL2: Block coverage of source instance 'mw_DUT_top' not merged with block coverage of target instance 'mw_DUT_top' - Mismatch in source code.
3. 记录code版本的建议
因为session目录里只记录了启动vmanager的时间，没有记录对应的是哪个版本的code。
解决方法1：选中session -> 右键菜单里“Edit each”-> comment里写上对应code版本。下次可以打开session的attributes查看详情。
解决方法2，生成session的报告：
Regression center里选中session ->工具栏里选择”Reports” -> 保存在当前启动vmanager的那个目录里
4. Vmanager的用户手册
/data/edatools/cadence/INCISIVE152/doc/vManager_ug/ vManager_ug.pdf
