什么是Gainclone？ 早在1999年，制造商47-Labs发行了“ Gaincard”，获得好评。它立即引起了争议，因为它5美元的功率放大器IC（集成电路），而成品则要3300美元左右。 另一方面，Gainclone是指使用LM3875 / LM3886作为主要组件的DIY放大器。
有什么特别之处？ Gainclone仅占用少量空间，它以最少的零件制作，但具有出色的HiFi效果。它打败了那些现代HiFi放大器，产生2x68瓦的功率，总谐波失真为0.03％THD。
步骤1：零件，材料和工具
- LM3886放大器芯片（2件）- 25伏，双绕组变压器（环形/ IE）-整流二极管6安培（4件。） - 2×3的PCB板（2件）-大的散热器（2件）-冷却风扇（1个）-塑料/金属外壳（1个）-接线柱-RCA插座-交流电缆_______________________________________________ 电阻器： -20k 1/4瓦特电阻器（4个）-10k 1/4瓦特电阻器（2个）-15k 1/4瓦特电阻器（2个）-1k 1 / 4瓦电阻器（4个）-2.2k 1/4瓦电阻器（2个） _______________________________________________ 电容器： -10,000uF 25v电解（2个）-10uF 25v电解（4个）-2.2uF 25v电解（2个）-470nF聚酯薄膜/陶瓷（2个）-150nF聚酯薄膜/陶瓷（2个）-100nF聚酯薄膜/陶瓷（2个）_______________________________________________ 步骤2：解析LM3886（IC /芯片）

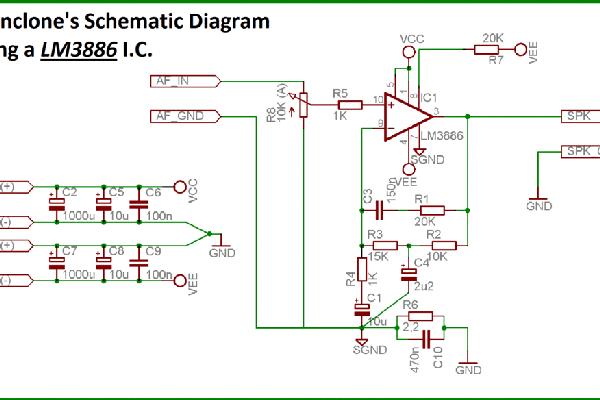

该LM3886是M3875的改进版本。有更高的输出功率，并且还增加了静音功能。LM3886 IC有两种。其中之一是不带绝缘的LM3886T，另一种是绝缘的LM3886TF。注意不要弄乱离。LM3886T的散热片和负极是相同的，两只安装正在一个散热片上的时候，要加云母和绝缘螺丝垫隔离。LM3886是一款高性能音频功率放大器，能够以20％–20kHz的0.1％THD + N向4Ω负载提供68W的连续平均功率，向8Ω提供38W的功率。LM3886的信噪比，大于92dB，典型的低本底噪声为2.0μV。 步骤3：原理图（放大器和电源）

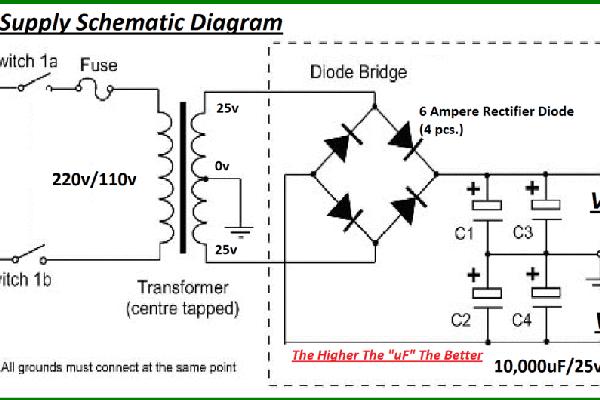

如您所见，负反馈线已修改。这样，在30Hz-70Hz频段可获得约7dB提升，在30Hz的峰值处达到约34db。在给定设计中使用26v直流电源时，如果扬声器负载为4欧姆，输入信号为2Vp-p，则可提供65W RMS功率。对于想要使用8欧姆的用户，我建议使用+/- 38V电压。当然也可以应用小于该值的值。电源电路也很简单。有两个KBU系列（6A）桥式二极管和2x10000 uF电容器。
步骤4：PCB布局（用于LM3886放大器）

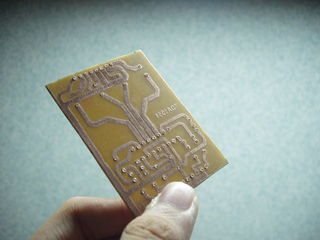

这是放大器的PCB布局。

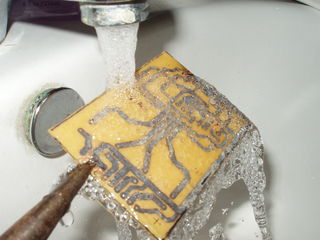

DIY电路板（PCB制作）
步骤5：焊接零件（PCB组件）

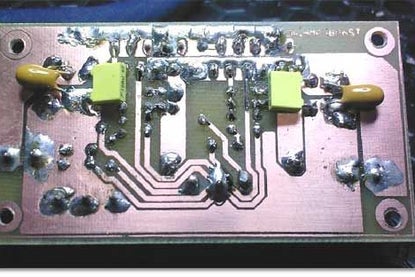

如您所见，在PCB下方焊接了小的钽和金属膜电容器。
步骤6：将零件安装在塑料外壳中

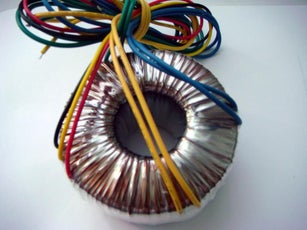

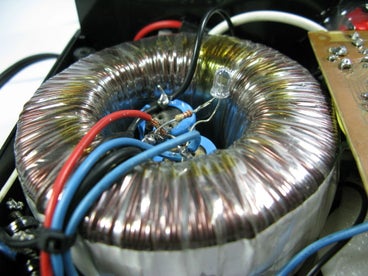

变压器/电源： 尽量节省空间。我滤波电容器安装在环形变压器的磁芯内。

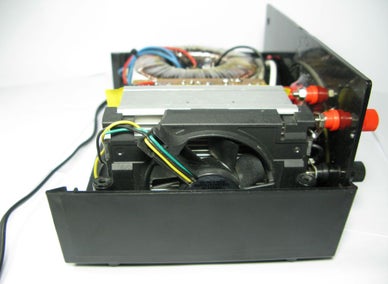

带风扇的散热器： 由于施加的电压为25伏，风扇仅需要12伏的电，因此我使用了7812稳压器芯片。
接线柱和RCA插头： 只需在接线柱和RCA插孔上钻孔即可紧紧地固定在后面板上。我为RCA输入使用了细的屏蔽同轴线，为接线柱输出使用了16号规格（99％无氧）扬声器线。
第7步：完成！
制作Gainclone仅需6个步骤。我向你保证，他的声音效果出乎你的意料。它能发出非常中性的声音。
