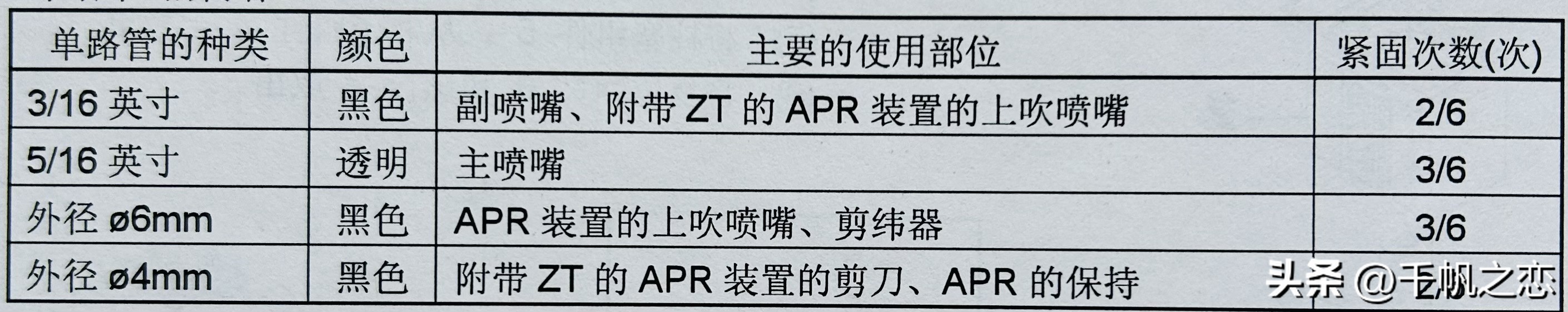

【一】螺母的紧固次数：

⑴ 紧固的次数，应该为用手指尖进行拧紧之后，直至不能再转动的时候开始计算的次数；

⑵ 关于根据使用的部位以及单向管规格的各种连接端子的详细说明，可以参照随机交付的<零部件样品清单>的内容；

……………………………………………………

【二】单路管的截断方法：

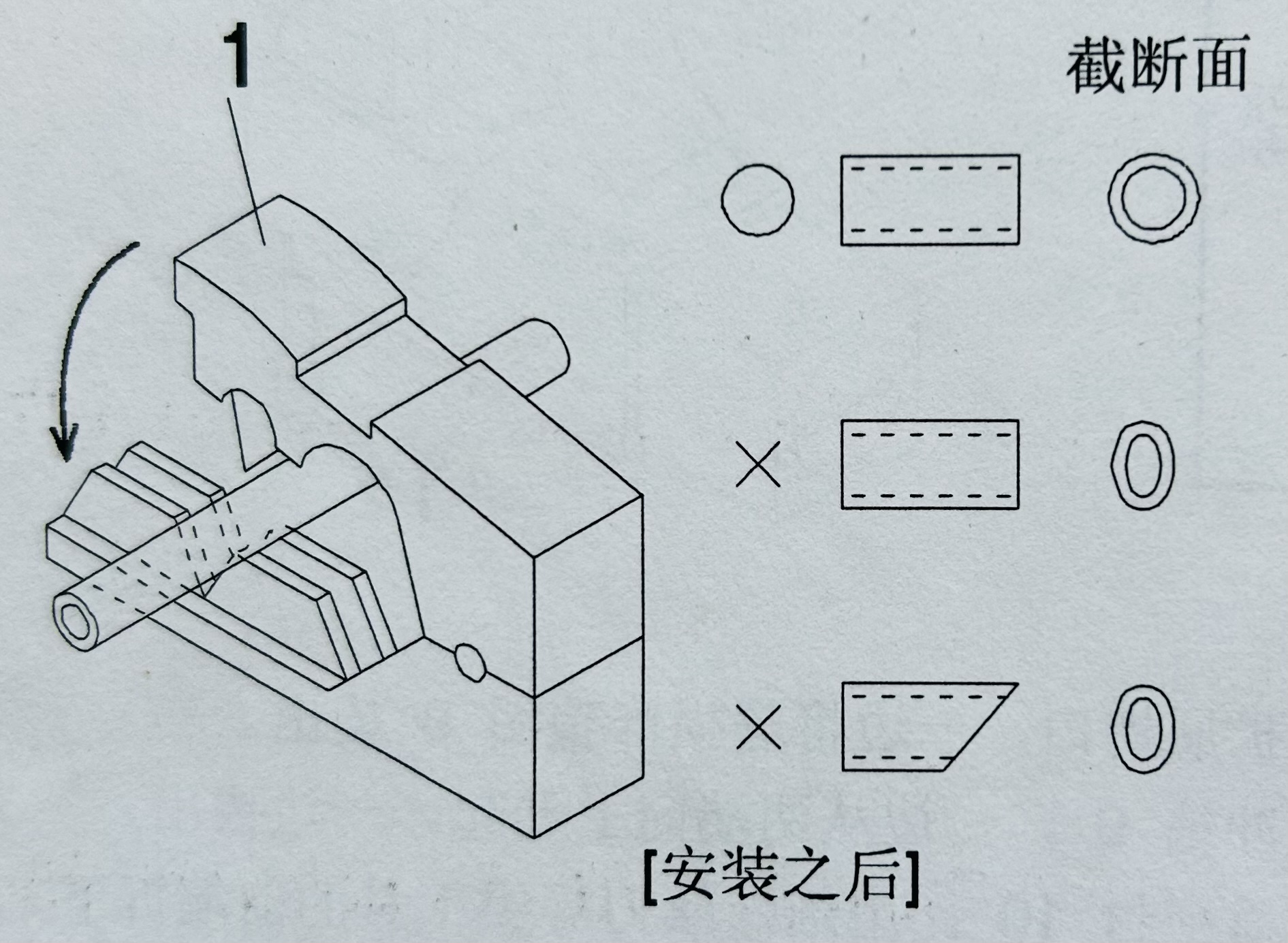

█ 使用专用的管子截断器 1 ，以与轴向相对垂直的方向截断；

……………………………………………………

【三】单路管的安装方法：

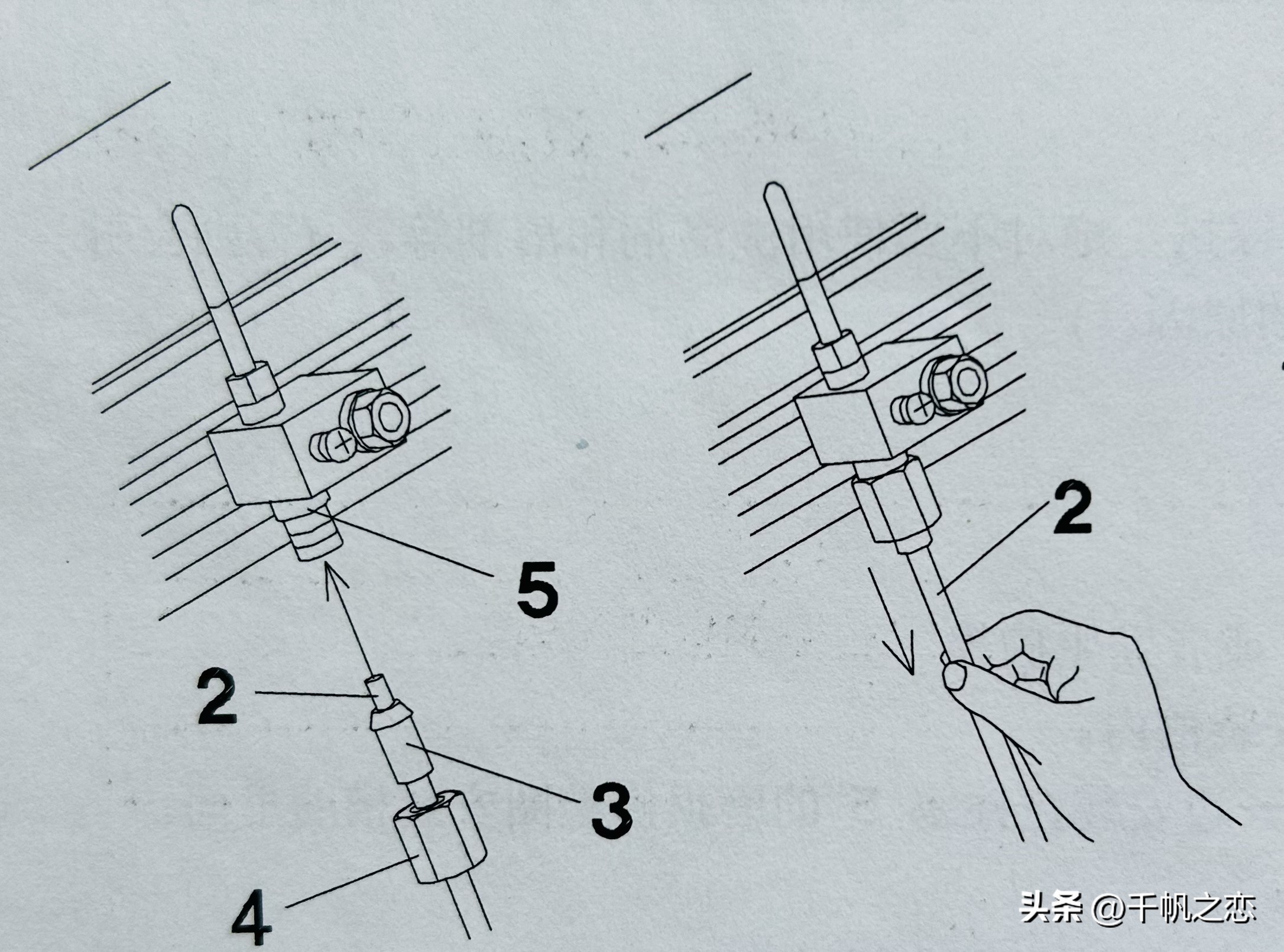

█ 在进行单路管 2 的安装的时候，应该使用专用的套筒 3 和螺母 4 ；

⑴ 将单路管 2 向连接端子 5 的沟槽插入，直至其前端与沟槽最深处贴紧为止；

⑵ 用手紧固螺母 4 ；

⑶ 然后，再将螺母 4 用扳手按照如前所述的 <螺母的紧固次数>，进行紧固。如若将螺母 4 拧得过于紧的时候，则会使该部位的管子变细，从而形成空气流通的不良。已经变得过细的管子，应该进行更换；

……………………………………………………

【四】安装后的确认事项：

█ 应该用手轻轻地拉掉单路管 2 ，并且确认不会发生脱落。

⑴ 来自安装于副喷嘴用电磁阀 6 上的分流器的单路管 2 ，应该从分流器的下侧连接端子开始，按照顺序进行连接；

⑵ 在分流器或者副气罐等空气供应以及排出口处，如果有不使用的部位时，应该安装埋头柱塞或者止销；

⑶ 应该确认在曲柄角度 180° 和 0° 的 2 处位置上，单路管不与任何部位接触，并且没有发生弯折的现象；

……………………………………………………

【五】备注：

█ 郑重声明：仅供参考！！！

█ 本资料主要适用于：日本津田驹喷气织机 ZAX 系列

█ 整理日期：2023年4月12日
