实测车型
实测车型：香港五十铃N-系列4HK1
年款：2015
排放标准：欧五
实测需求：DPF灯亮,需要执行DPF(柴油微粒捕集器)再生功能
注意事项
PRO系列及以上产品支持
- 执行此功能前确认周围环境是否安全
- 在安全平整且通风的地方驻车
- 拉紧手刹
- 变速箱在空档位置
- 启动发动机,发动机处于怠速状态
- 保持车辆静止,水温60度以上
整个过程持续时间大约20-30分钟左右,再生过程会产生大量烟尘和废气,请务必在通风的室外进行。
软件要求
重卡五十铃V15.80以上版本
操作指引
1. 选择路径：【卡车->全球->手动选择->亚洲->香港(中国)->2012->N-系列->4HK1->MYY->4HK1-TC(共轨) 】(2011-2015年均可选择此菜单)，进入系统后选择特殊功能/DPD再生;也可以用自动扫描进系统进相关功能执行，如图1：
图1
2. 选择“读故障码”可以读到DPF需要再生的故障码，如图2：
图2

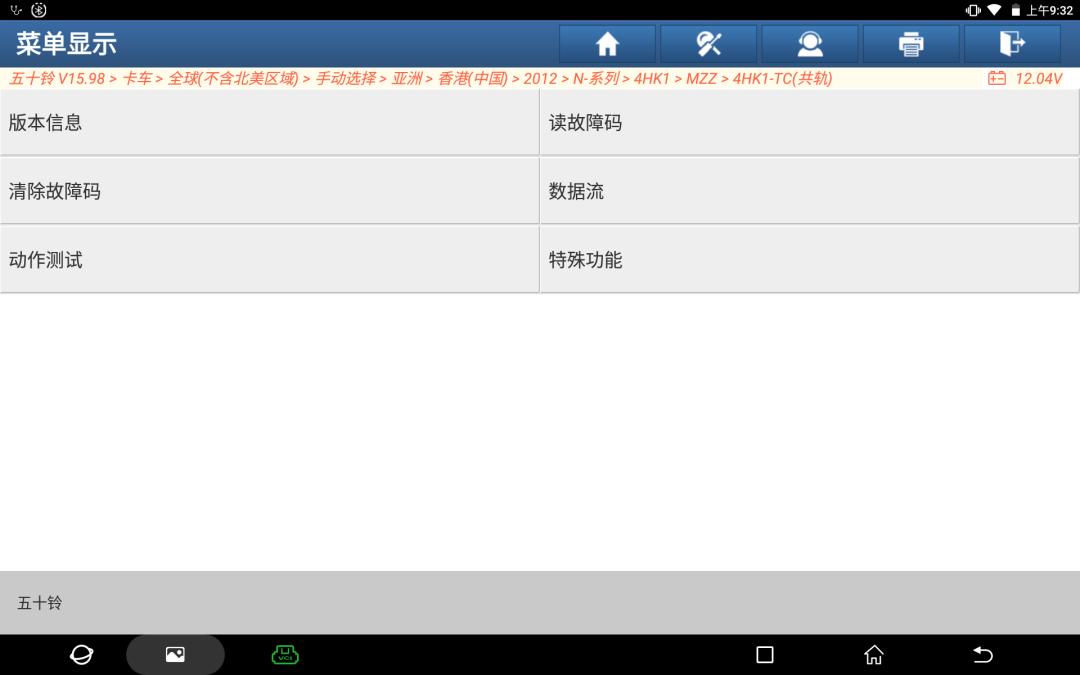

3. 选择“特殊功能”出现，如图3：
图3
4. 选择“DPD再生”功能，如图4：
注意：
此处有2种再生模式，一种是慢速再生模式（执行时间长），另一种是强制再生模式（执行时间短），正常情况选择第二种模式执行即可(即DPD强制再生)。
图4

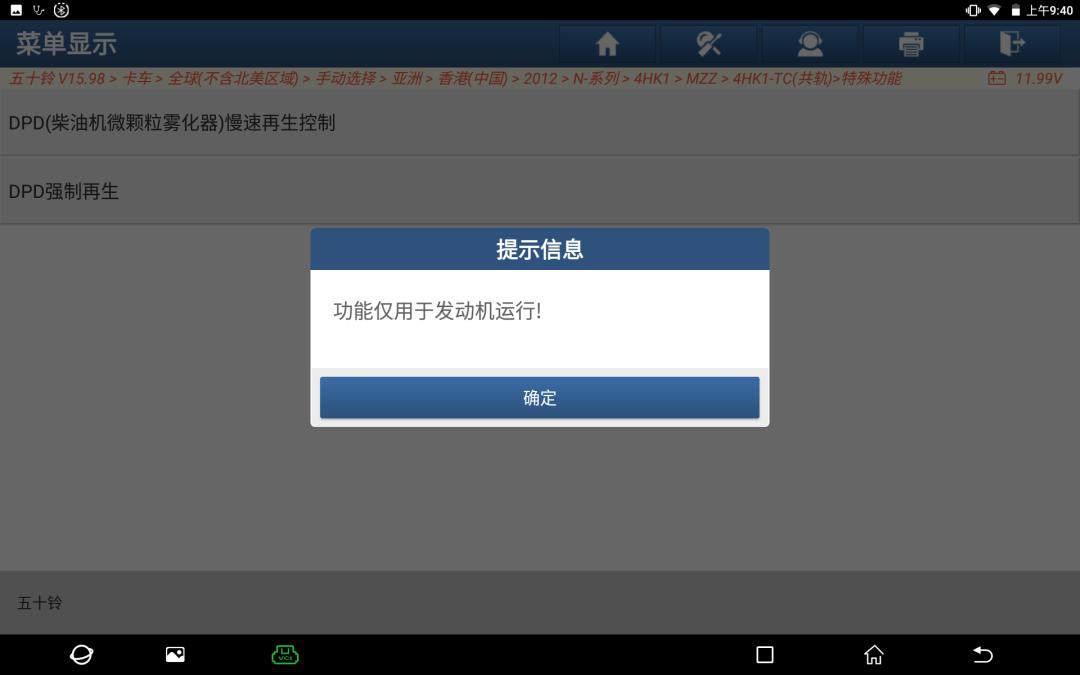

5. 选择“DPD强制再生”功能，如图5：
选择“否”退出；选择“是”，继续执行。
图5-1
图5-1
6. 按“确定”，如图6：
图6
7. 选择“否”退出；选择“是”，如图7：
DPF再生条件:
- 冷却液温度(水温)要达到60度以上
- 排气温度达到200度以上
如果条件未达到,可轻踩油门使发动机转速在1000-1500转之间进行热车,当温度达到条件后放开油门,让发动机处于怠速状态.然后点【开始】按钮。
图7

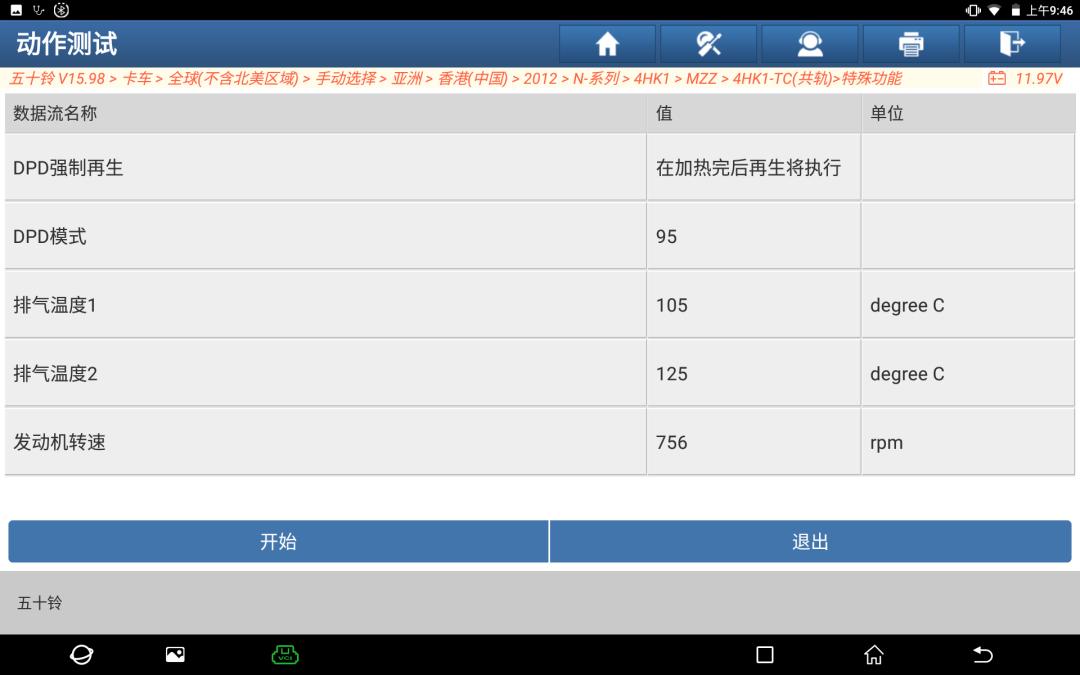

8. 点“开始”激活DPD强制再生功能后，如图8:
图8

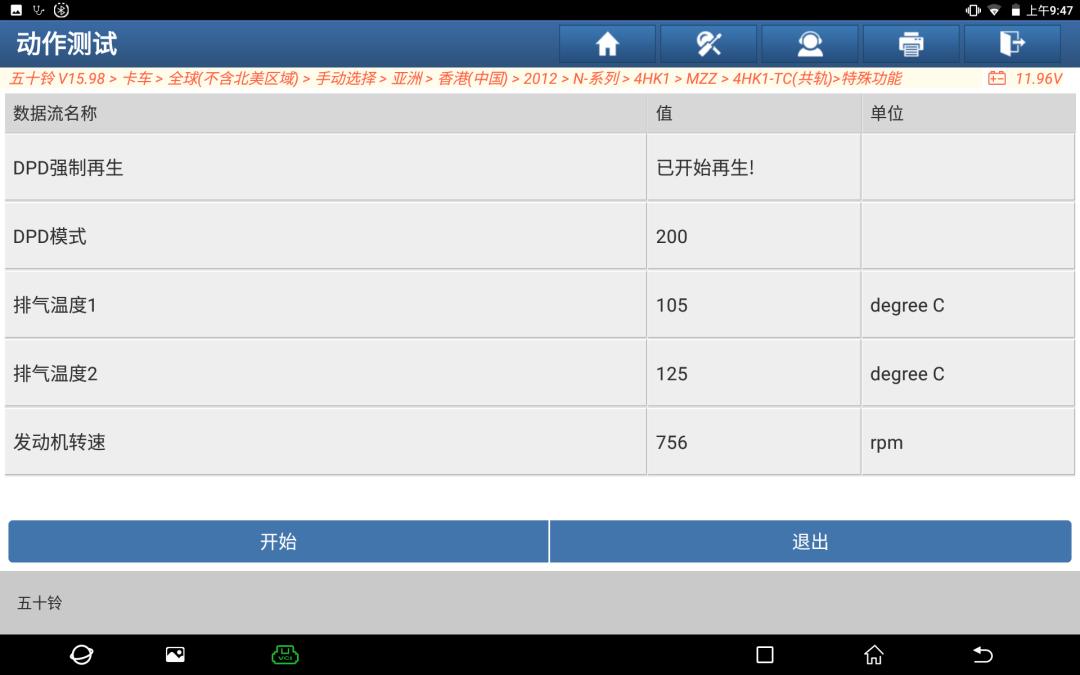

9. 根据上图状态栏提示，按下车辆DPD开关，再生开始，如图9:
图9
10. 再生开始后，发动机转速将会提高，温度会升高，
整个过程持续时间大约20-30分钟左右 (再生过程会产生大量烟尘和废气,请务必在通风的室外进行)。
期间【DPD强制再生】状态值会随着发动机的状态而变化,根据DPD强制再生状态值提示操作即可,完成之后将恢复到怠速状态，状态会显示“再生完成”，如图10:
图10
11. DPD/DPF再生完成后,关闭发动机,打开点火开关，执行【清除故障码】，然后再读故障码。重新启动发动机后，仪表上的DPF相关警告灯已熄灭，DPF再生功能成功完成，如图11:
图11
