L3X45T

作为有着深厚技术沉淀的老牌大厂, 飞利浦给我的印象是电路性能和声音都非常出色, 只是后期非荷兰原产的一些普及性机型的做工真的让人大跌眼镜不敢恭维. 但是瑕不掩瑜, 这些机的电路性能自依然在线，其低廉的价格足够吸引略懂的爱好者, 我算是其中之一吧。我把玩打理过很多飞利浦的收音机, 从口袋立体声机(又叫美格MAGNOX), 便携喇叭机例如AE3205/3405/3805, D1141, D1835/1875, 稍大点的L4X25T/26T/20T/90T/00T, D1141到大型电子管机B6X**等等。 尤其是1835和25T, 我曾作过深入电路分析和打理, 也写过相关的文章例如<飞利浦PHILIPS L4X25T 电路分析和维修>. 这次这台L3X45T大概是60年代中期的纯调幅机, 与25T一样依然采用7晶体管设计，荷兰原产正宗飞利浦血统。只是25T年代更久远些, 所以很多元器件的形式和工艺还沿用了电子管时代的做法, 例如硕大的双调谐中周和搭棚焊工艺. L3X45T发布于60年代中后期, 大概比25T晚了5年, 它的元器件和工艺已经脱离了电子管时代的影子,更加接近现代一点, 已经使用了小型化方形中周, 微调电容也变成了薄膜的, 大电解电容使用的还是轴向的。

该机主要技术特点

• 7晶体管, 德律风根AF124, AF127两只, Valvo的AC125两只, AC128两只, 二极管AA119两只
• 频率覆盖MW 525-1605Khz, SW1 2.2-6.3Mhz; SW2 6-18Mhz

• 差容式空气连外差调谐, 巧妙的快慢速齿轮‬调谐机构拨轮，无需机械转换，带微调指示转盘
• 框型短波天线, 磁棒中波天线, 支持外接中短波天线
• 第一二级中放为电容耦合的双调谐形式
• 中放级二极管二次AGC
• 6V供电, 静态电流17mA极其省电
• 4Ω, 2W大喇叭，中频饱满
• 452Khz中频
• 22cm长磁棒
• 旋转式波段开关
• 等响度音量调节和音频输出接口

电路原理分析

该机采用传统的7管超外差电路结构, 二级中放, 低放电路采用输入变压器反相, 输出变压器耦合.

1. 天线信号进入变频管AF124的基极, 本振从射极注入. 短波接收没有使用拉杆天线和磁棒天线的常见形式, 而是类似25T的框型天线, 也就是前面板外围的金属框. 中波使用了22cm长的磁棒天线, 用波段开关切换不同的天线回路到变频管的基极. 在短波1也就是短波高段的时候，框型天线感应的信号经过天线连并联调谐后再通过巴伦S6/S7做阻抗变换耦合到变频级。在短波2也就是短波低端时候,天线输入回路变成S6与S2串联,通过S3耦合到变频级, 两个波段频率高端的统调微调电容共用C21. 框型天线是低阻抗的磁场天线, 有较强的方向性, 可以通过变换角度很好的屏蔽外来电磁干扰，因此可以获得较高的信噪比。对于没有高放级的中波机, 磁棒天线捕捉信号的能力是至关重要的, 应尽可能的减低损耗提高Q值, 因此老机的磁棒一般都比较长, 该机使用了22cm的长磁棒, 初级接空气连天线连, 实现选频, 次级接入变频级. 从‬电路图‬看出‬该机‬的‬外接‬天线‬接口‬是‬支持‬中波‬和‬短波‬的‬。

天线输入回路

2. 该机的二级中放均是共射组态。一二级之间使用双调谐中周，82p电容作耦合，双调谐中周最大的好处是良好的矩形幅频特性，达到选择性和音质的最佳平衡。该机中周谐振电容为外置式的云母电容，极其稳定，几乎没有失谐变质的，这台机的中频为452Khz, 中频准确不需要任何调整。
3. 二次AGC。为了提高接收动态范围，防止强信号过载阻塞及‬输出‬波动‬太大‬，该机第一中放设计有两重AGC措施来控制调节增益。第一级反向AGC控制信号来自检波后的直流分量，这个电压反馈到一中放的基极，遇到强信号时，检波输出电平高, 经过电阻反馈抬高第一中放管的基极电位降低工作点从而使得管子‬增益下降。如果有极强信号使得一中放‬电流‬继续‬降低‬，中放管‬集电极电位会继续‬降低‬使得AGC二极管趋于‬导通 电阻‬‬降低‬，从而相当于‬降低‬了‬变频‬输出‬谐振‬回路‬的‬Q值，也就‬降低‬了‬‬进入‬中放‬级‬的信号‬强度‬。

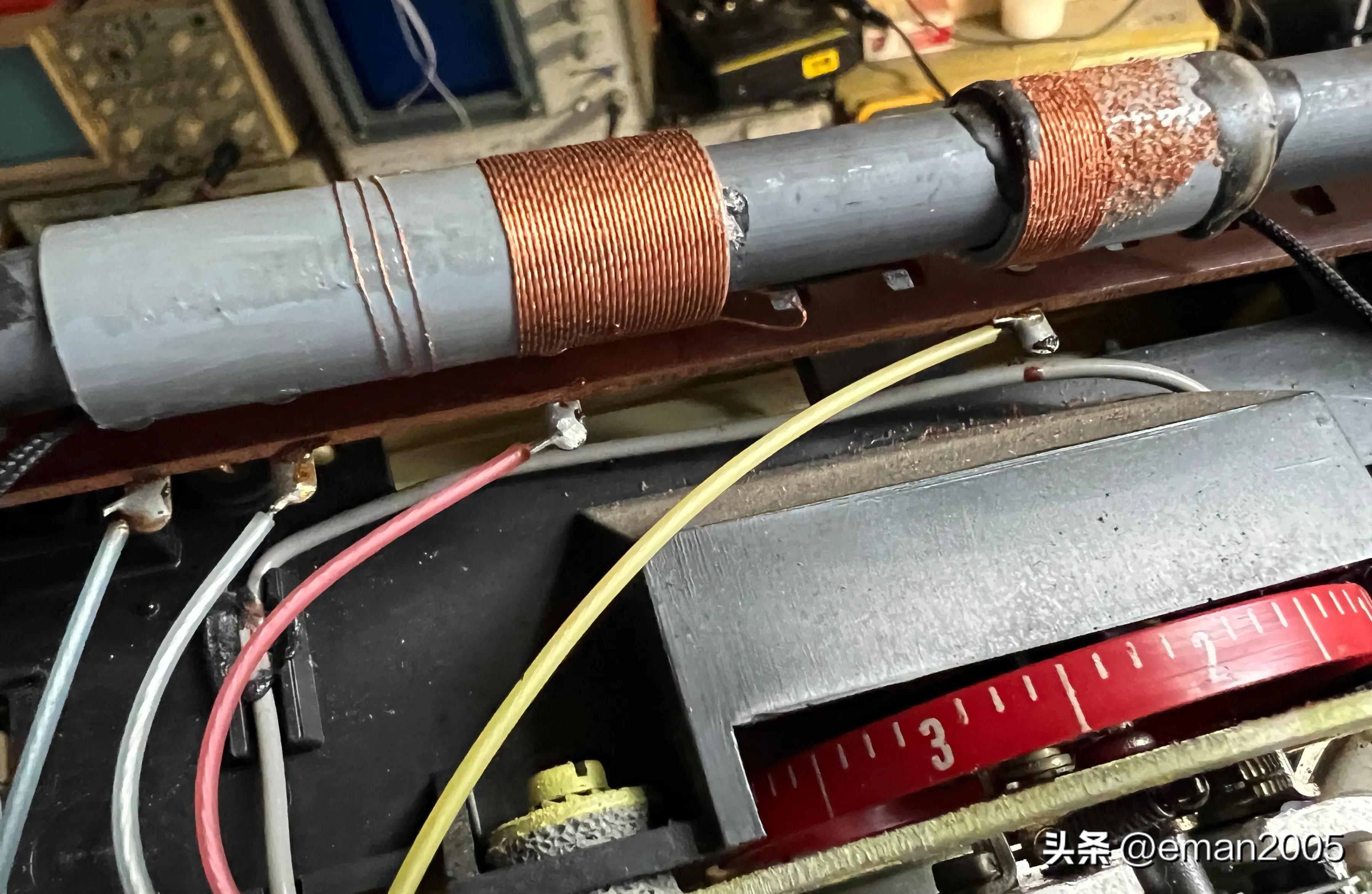

4. 22cm的磁棒中波天线。老晶体管机输入阻抗低，变频增益不高，因此更依赖于磁棒高Q值来获取有用的信号屏蔽无用信号，对于直放机更甚。因此早期人们总是千方百计的提高磁棒Q值，比如德机日机就有蜂窝绕法，用梅花截面的磁棒，就是为了提高磁棒表面积降低高频损耗的措施。后期的集成电路机，DSP机对磁棒要求就没那么高了，因为它的电路有足够的增益来满足收音需要了，磁棒就可以小型化。天线捕捉电波能力的大小也有多个技术参数来考量，其中有一个重要指标就是Q值-品质因数。它是个复杂的概念，我们可以通俗的理解为Q值越高，效率越高，损耗越小。对于磁性天线来说，磁棒的材料，长度与截面比，截面形状，线圈的绕法，线圈的粗细，单股多股，在磁棒上的位置，杂散电容等都会最终影响Q值。天线输入部分是要经过复杂计算和多次实验的，因为变量实在太多了。值得一提的是，磁棒自身也是有磁损耗的，并不是越长越好，太长了反而会降低Q值或者Q值过高而影响了通频带。

5. 它的功放电路用4只锗管和输入输出变压器，第一级AC125为前级放大, 第二级为推动级反相放大推动输入变压器, 从集电极取出信号作为音频输出. 两只AC128为功放级, 功放级‬与‬前级‬之间‬有‬铁片‬隔离‬同时‬也是‬功放管‬散热‬。驱动10cm的圆形扬声器，纸盆有飞利浦喇叭特有的皱纹, 更适合还原饱满的中频频段,音质温暖动听。功放输出接有RC反馈网络到前置放大的射极, 起到改善音质的作用.

维修打理

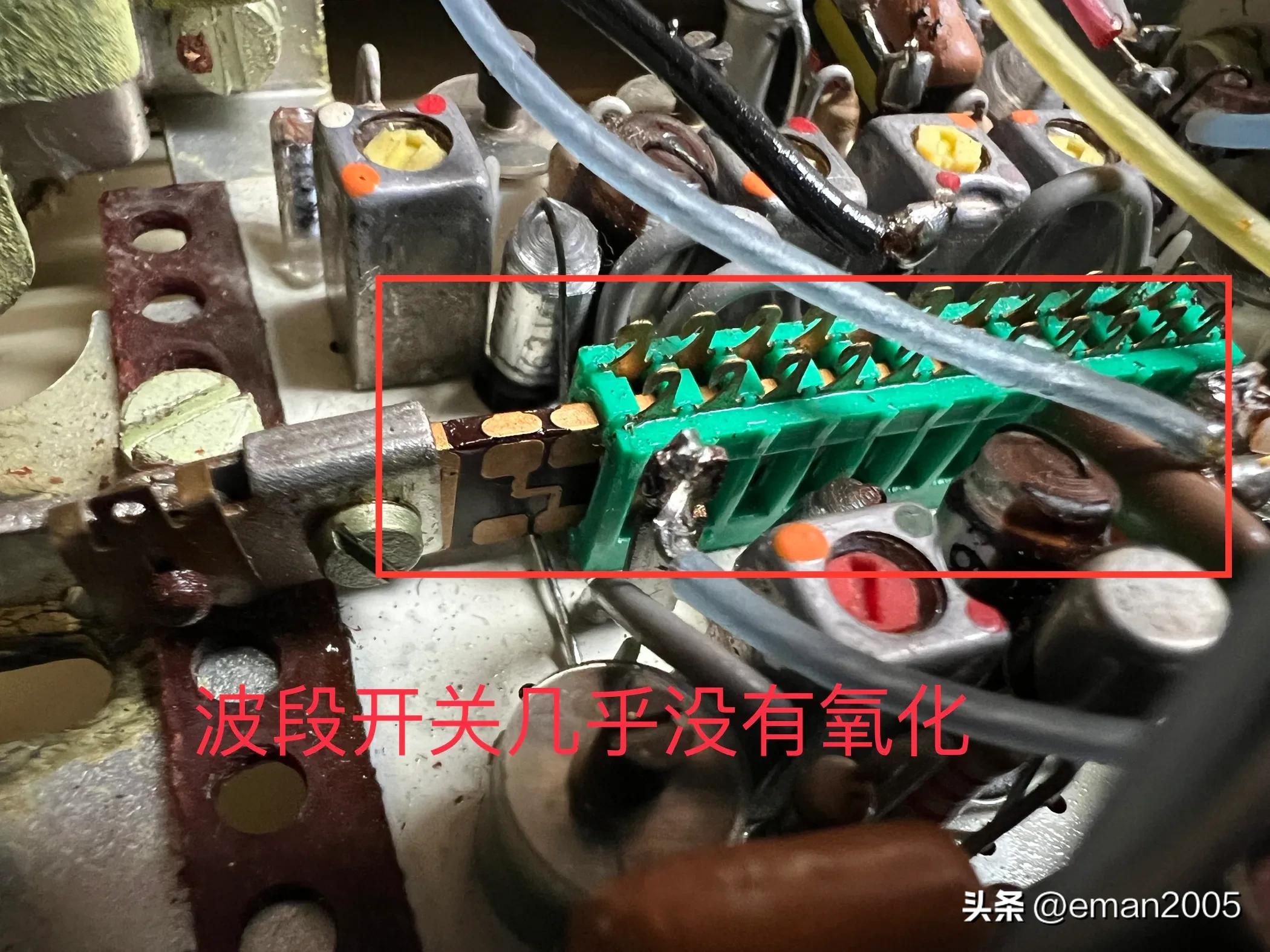

这台机的电路并没有什么维修, 关键谐振元件都原封未动过. 只是电池负极的塔簧有漏液腐蚀, 弹簧大概18mm粗30mm长, 其实淘宝也买的到. 我的做法是将其拆下在柠檬酸溶液中泡20分钟, 然后清除铁锈, 打磨光亮后上锡. 框型天线转轴处缺油有接触不良, 将其拆下打磨去锈并上润滑脂. 波段开关比较独特, 一块滑动的小PCB实现切换, 欣喜的是这块PCB的覆铜居然没有氧化发黑, 上些润滑油就好. 上电后测试静态电流为18mA左右, 非常正常, 调谐总体顺畅, 轻松收到强台. 只是在空连旋入也就是低端电台时候低噪声明显降低了, 直觉是有点可疑, 而且三个波段都如此. 看来是有碰片, 也比较容易解决, 拆除两连的引线, 用万用表分别测量对地电阻‬, 果然天线连在低端有碰片短路, 找到变形的动片修正后问题解决. 空连转轴与触片之间有氧化接触不良, 用细砂纸打磨后上润滑脂. 拆下两只电解电容, 算是抽样检查, 发现容量足够没有漏电, 几十年的电解电容真是难得这么好质量. 其他就是搞卫生做清洁.
