BI8BRP学习CW有段时间了，为了不坏手，练习一直是用的常熟厂的铝标标准电键。之前有留意过风靡论坛的夹子双桨键，可当时兴趣在UV段通信，这事就慢慢淡忘了。BI8BRP最近看到圈子里前辈的双桨键行云流水的拍发，加之CW越来越熟悉，又燃起了对夹子电键的兴趣。论坛和网上翻来翻去，当时出售电键的ham和链接已不知去向，不得已只好自己动手DIY，好在原理简单材料易得，做完后小巧可靠，爱不释手，遂将过程与诸君分享：

制作时长：

约6小时（不含胶水固化时间），建议分步骤实施，每天花费1小时左右，一星期完成。

需要准备的材料：

· 25mm*15mm长尾票夹一只

· 木料一块（建议选用质地紧密，便于磨削的木材）

· 纽扣一对

· 铜片一块

· 螺丝6枚

· 线径5mm的3芯线缆少许

· 3.5音频插头一只

· 强磁铁一块

可能用到的工具如下：

· 钢锯条一只

· 平锉刀一只

· 2mm手钻

· 双组份胶水

· 尖嘴钳

· 烙铁及焊锡

可能会遇到的问题：

1.该电键的工作方式？

该电键是利用发信机内置的电子键控器，其原理是通过三芯线缆（分别是点、划与公共端的导通）来实现点和划的发送。

2.如何接线？

实例使用的是八重洲Ft818的接线方式，即3.5mm音频头，尖头朝上，由上至下分别是：滴（点）、嗒（划）、公共端（com）。若使用的是iCOM、或者是其他电台请翻阅你的设备说明手册，查询外接电键的接口定义。

3.应该拇指发“滴”还是食指发“滴”？

这没有严格的规则，完全取决于你的拍发习惯，并且大多数内置键控器的发信机都带有点划互换功能设置，这让你的接线难度再次降低（你甚至只需要关心公共端是否接正确就行，剩下的可以用过发信机设置滴嗒互换）。

制作步骤：

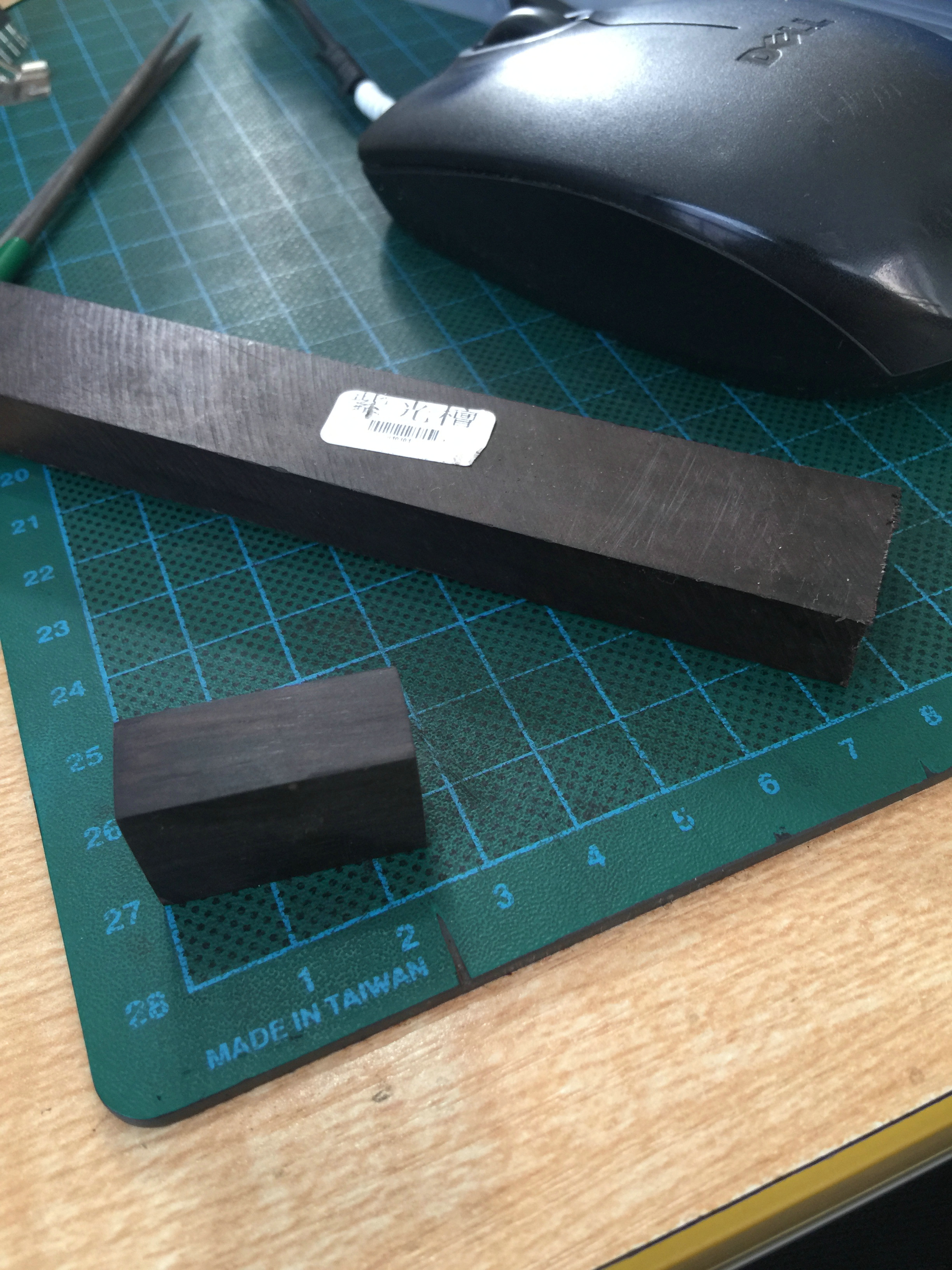

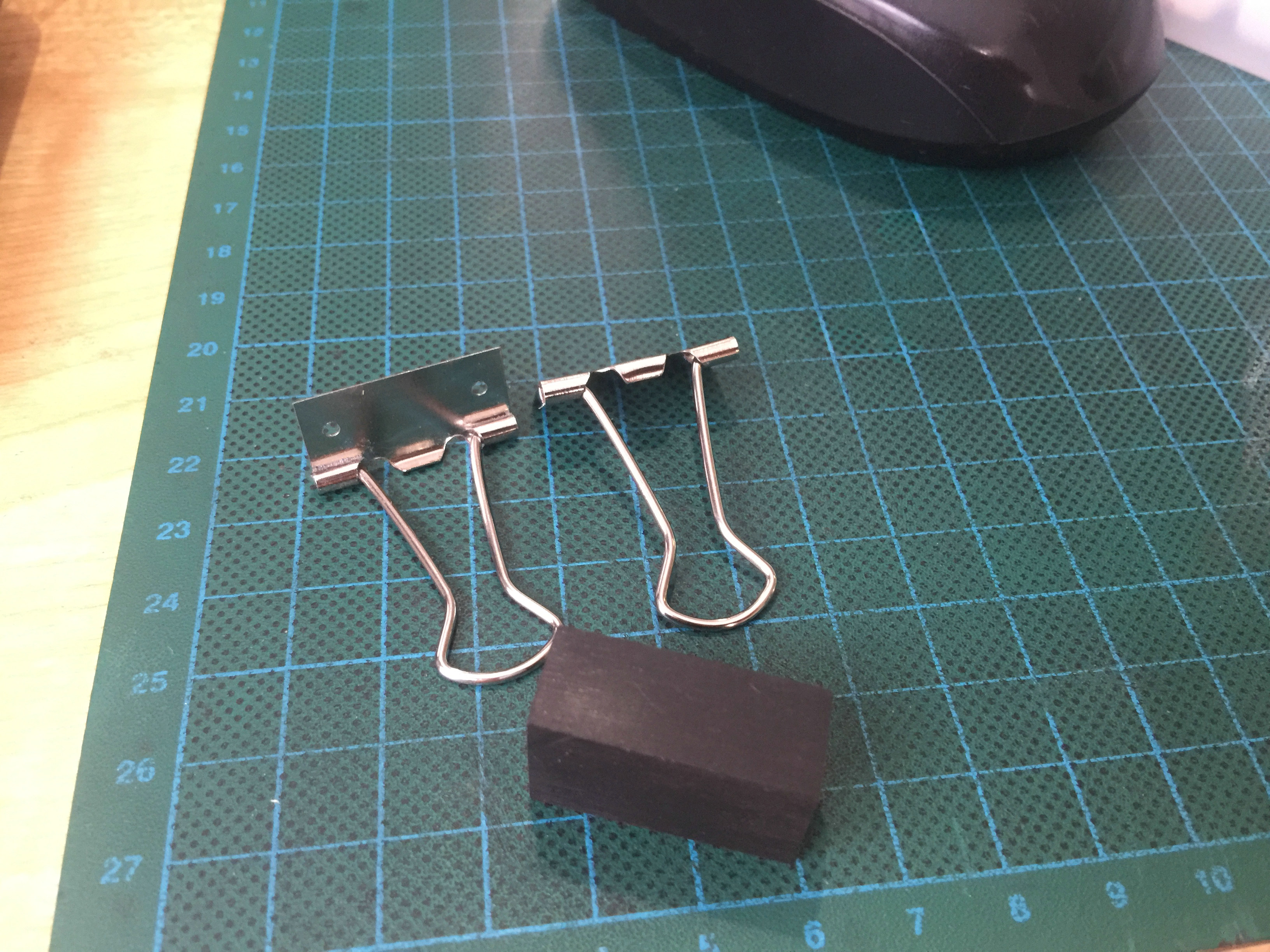

1.下料，将木料切成27（长）*15（宽）*11（高）mm的木块；将夹子两边齐根剪断钻孔备用。

2.木块钻孔，打磨夹子的缺口，打磨完后，装上夹尾，拨动夹尾测试，夹尾应自动弹回中间（和原本的回弹正好相反），若回弹不畅，或者无法回弹，需要仔细检查缺口的打磨角度和平滑程度（此步关乎制作是否成功，非常重要，一定要反复确认打磨到位）。

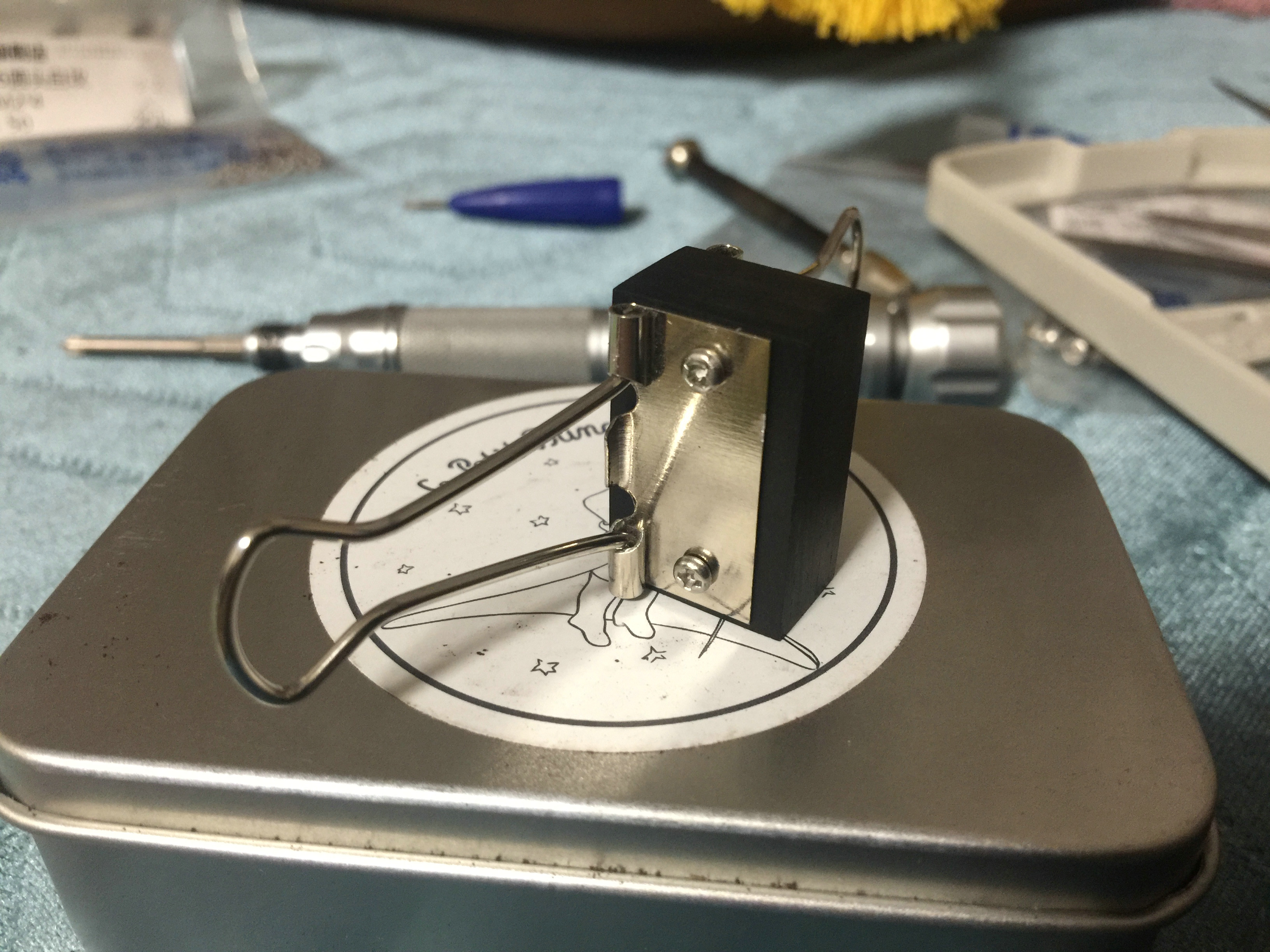

3.备好螺丝，将夹片用螺丝拧在木块上，假组一下，检查位置和两边对称。

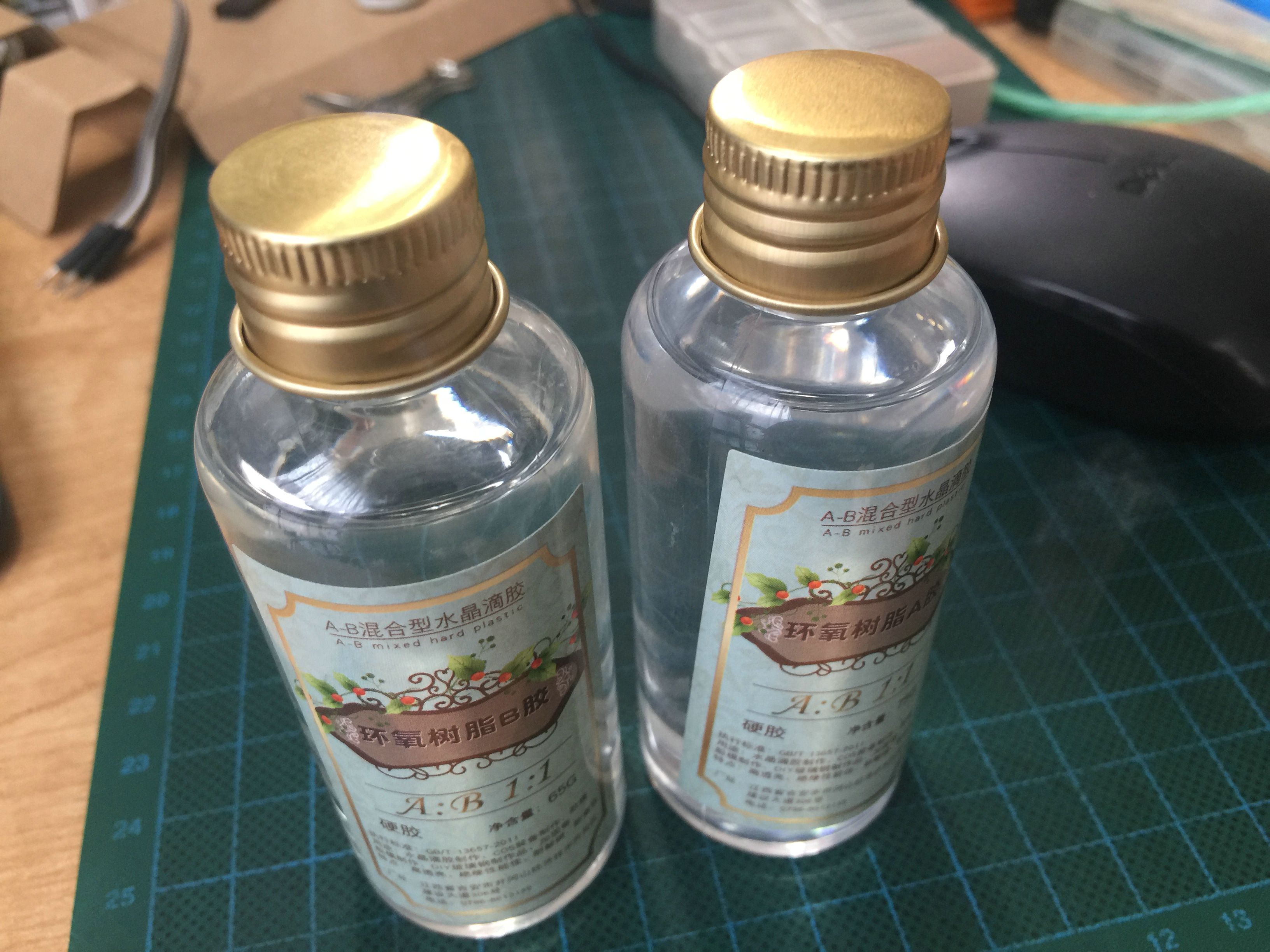

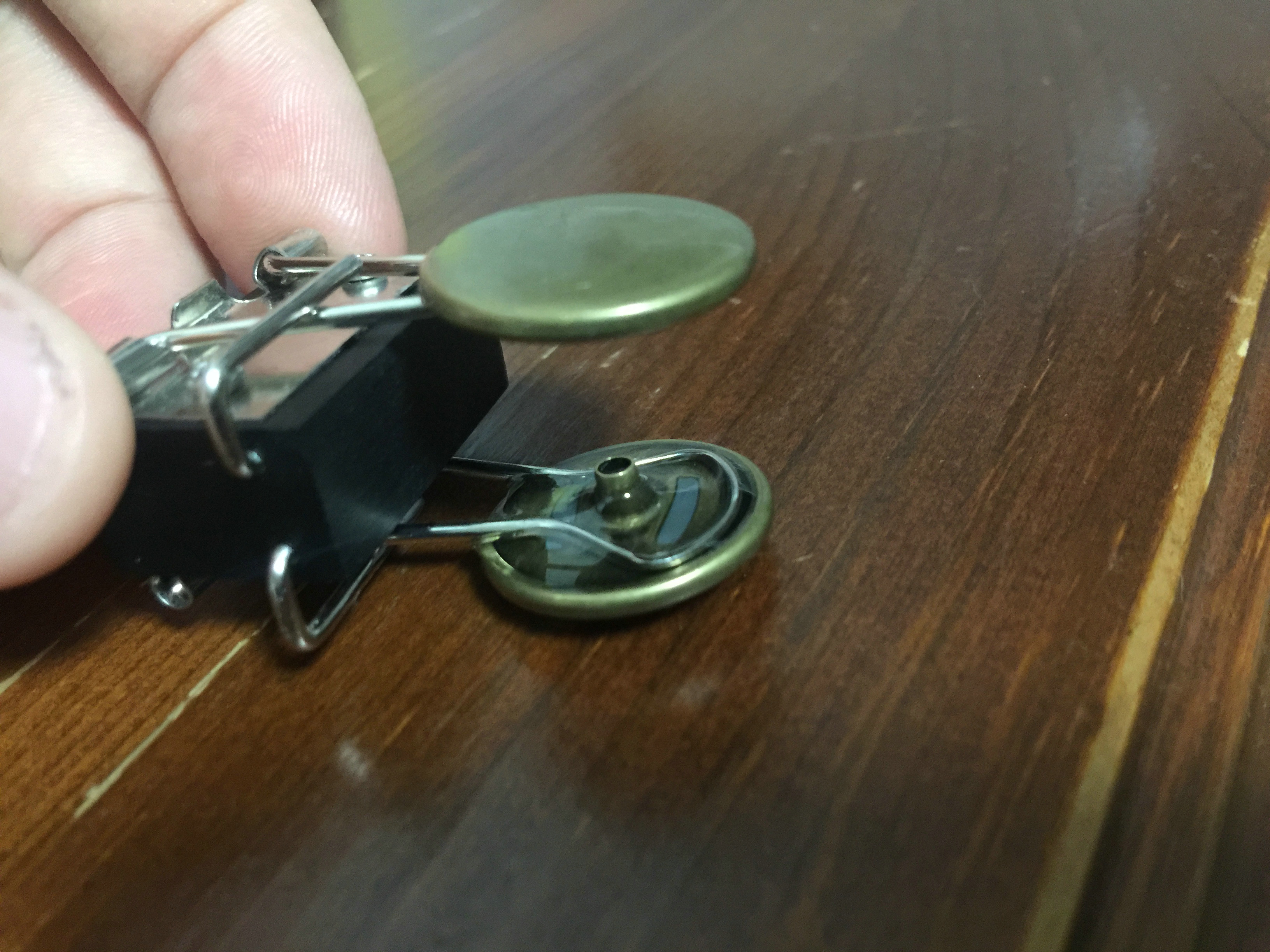

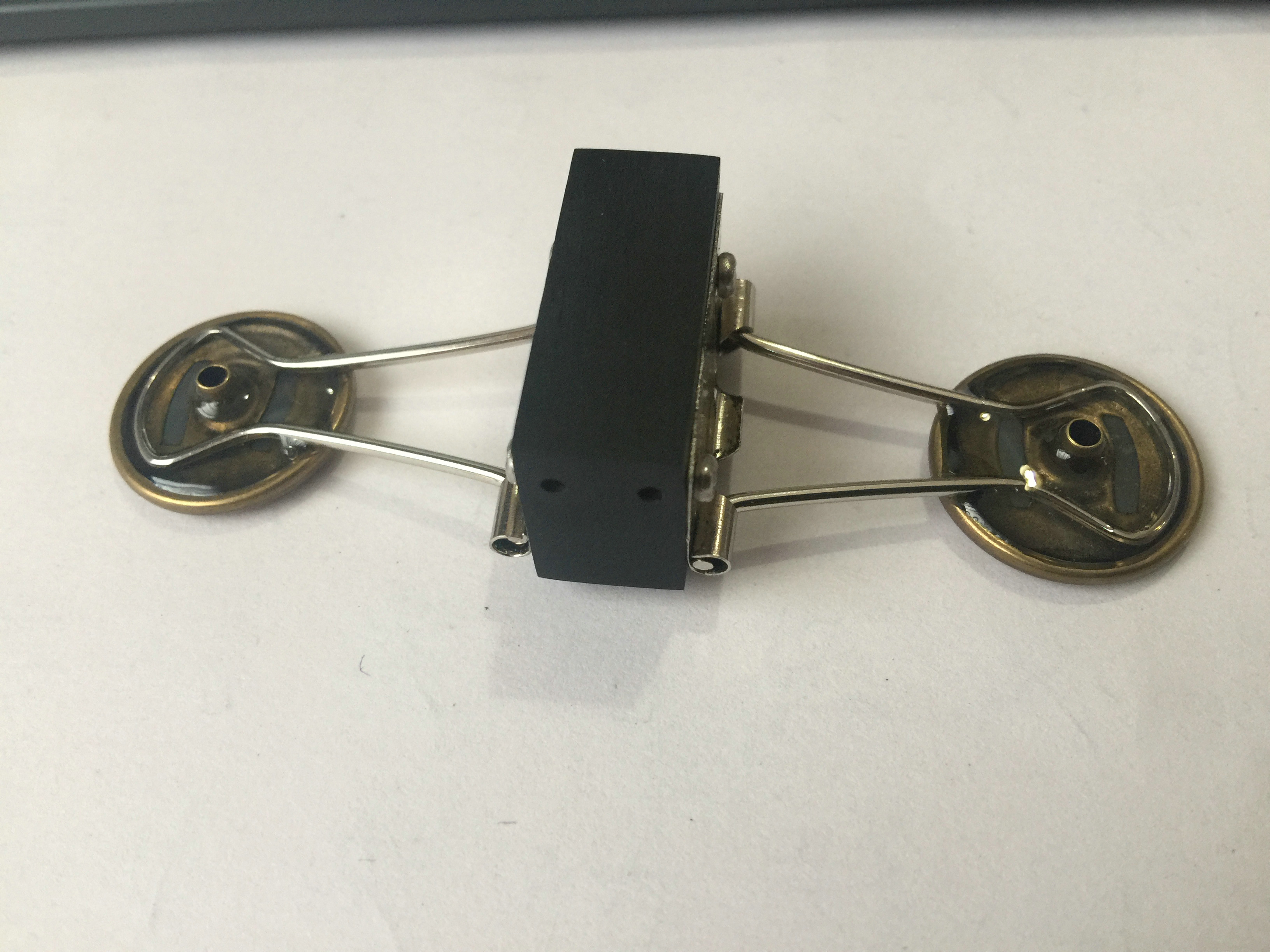

4.备好双组分胶水和作为手柄的纽扣，将夹尾掰开，左右对称，将纽扣和夹尾黏合；此处我使用的是水晶硬胶，采用的是对应的滴胶工艺，优点是干后有强度，且透明，无异味。缺点是干得较慢，干透时间大于8小时，实际制作的时候各位可以根据自身情况选用合用的黏合方式。

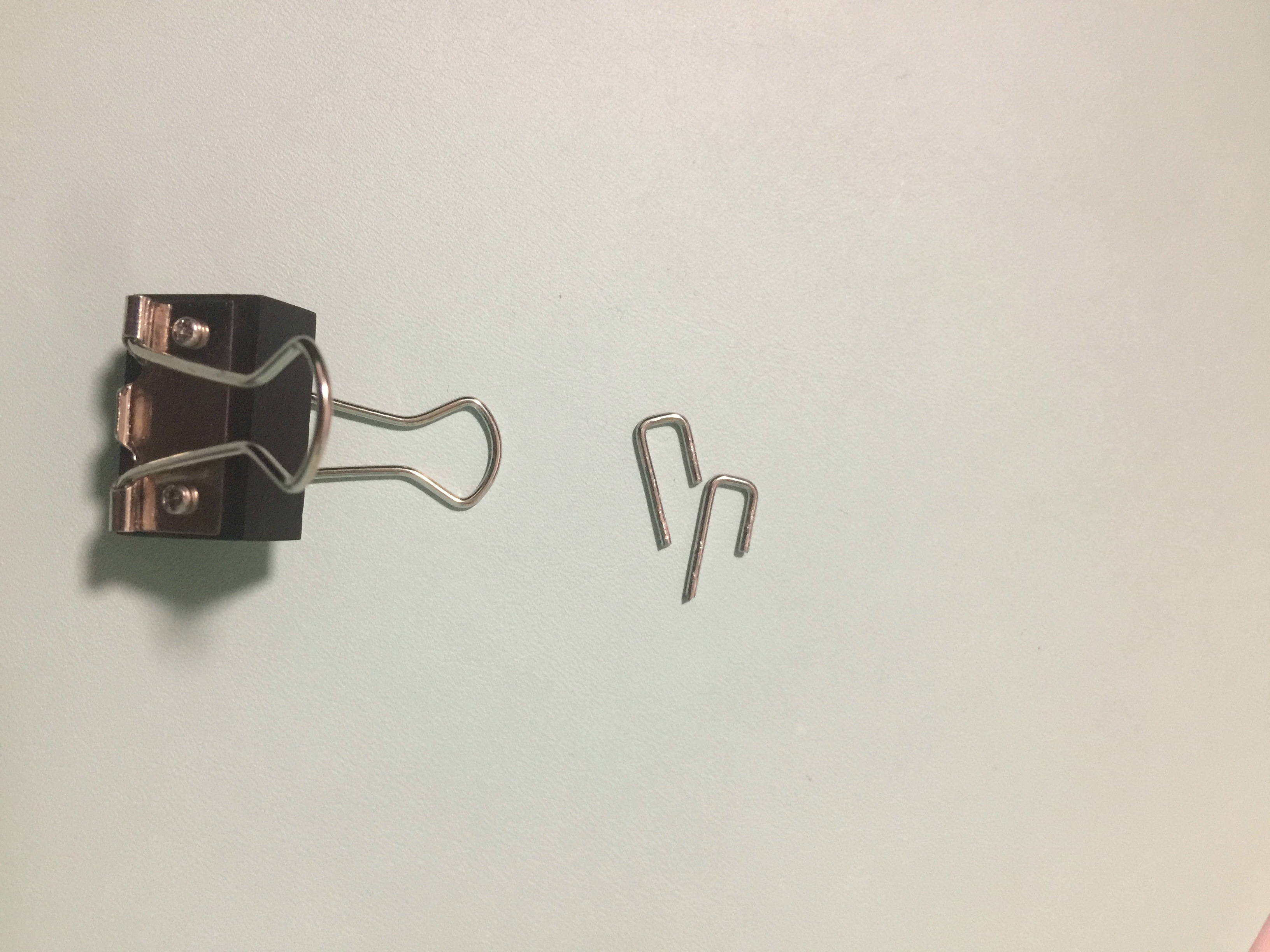

5.木块顶部开两个孔，用尖嘴钳将1.5mm钢丝弯成两个n型卡簧，此处我是用了另外一只夹子的夹尾做的。

6.装入卡簧，再次测试双桨是否顺畅，是否需要进行修磨。

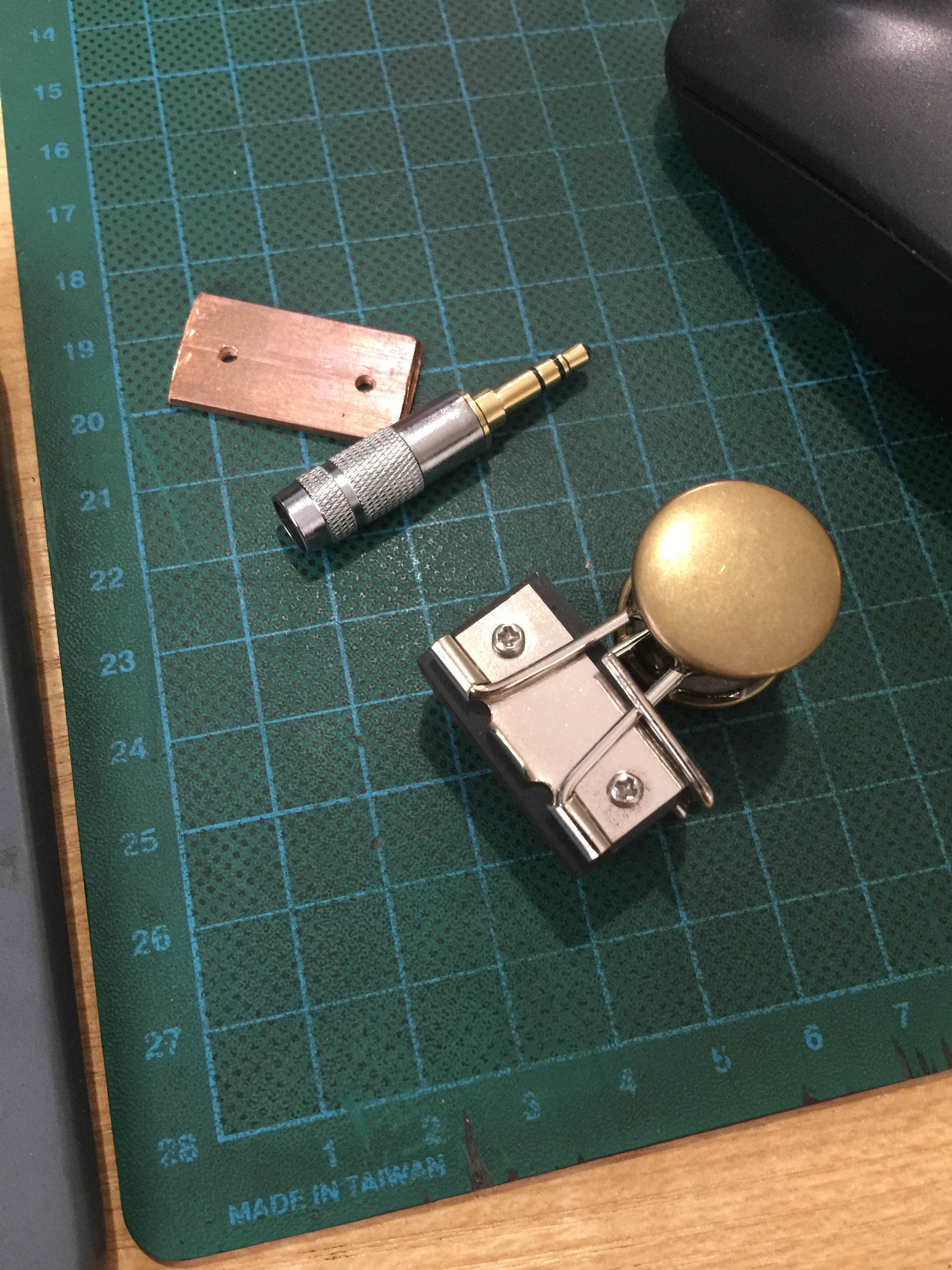

7.木块钻线孔和定片孔，将定片的紫铜片下料备好,钻孔。

8.打磨定片，装上。

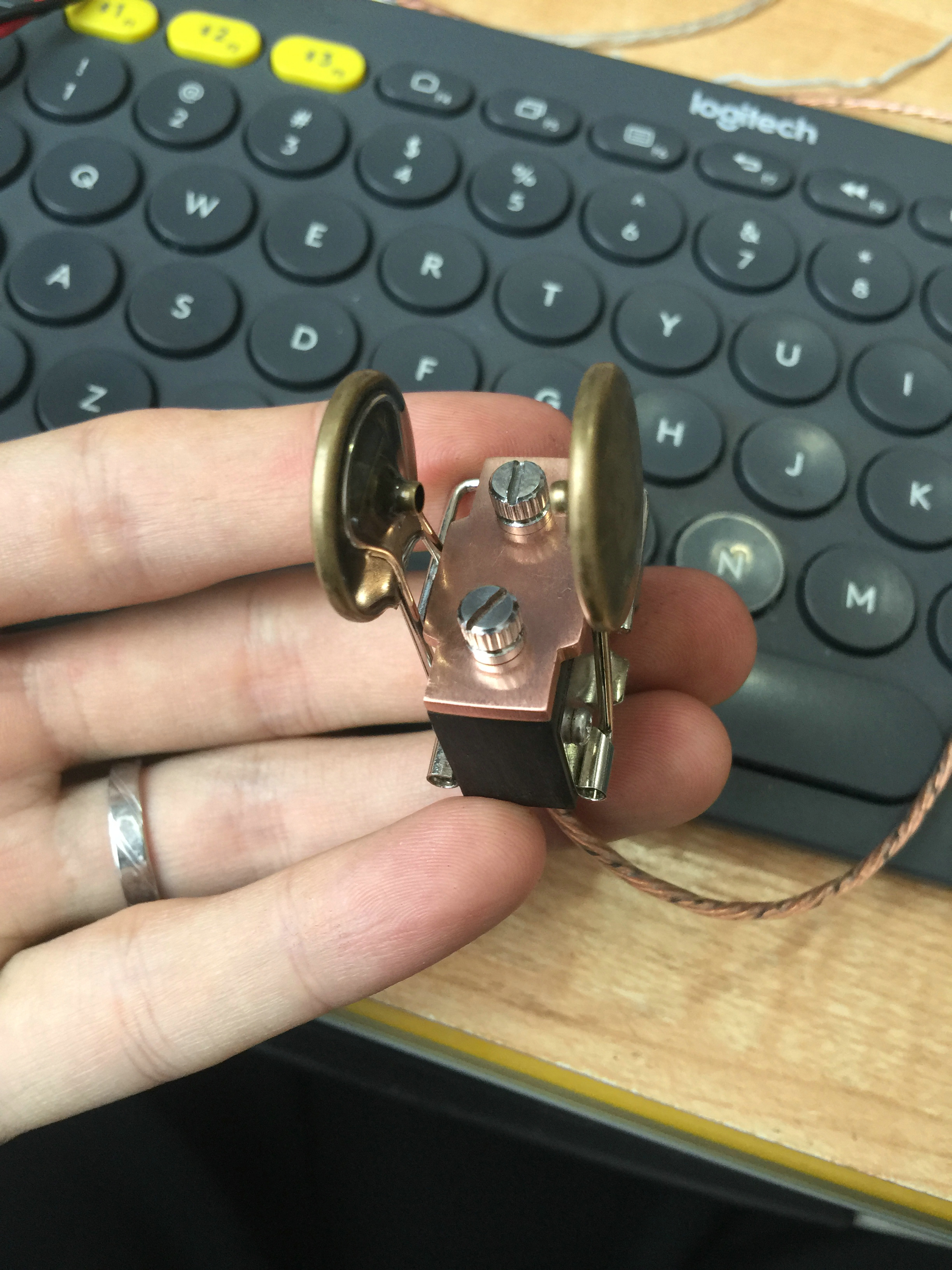

9.装配定片，再次配合着木块一起修磨，确保平整。

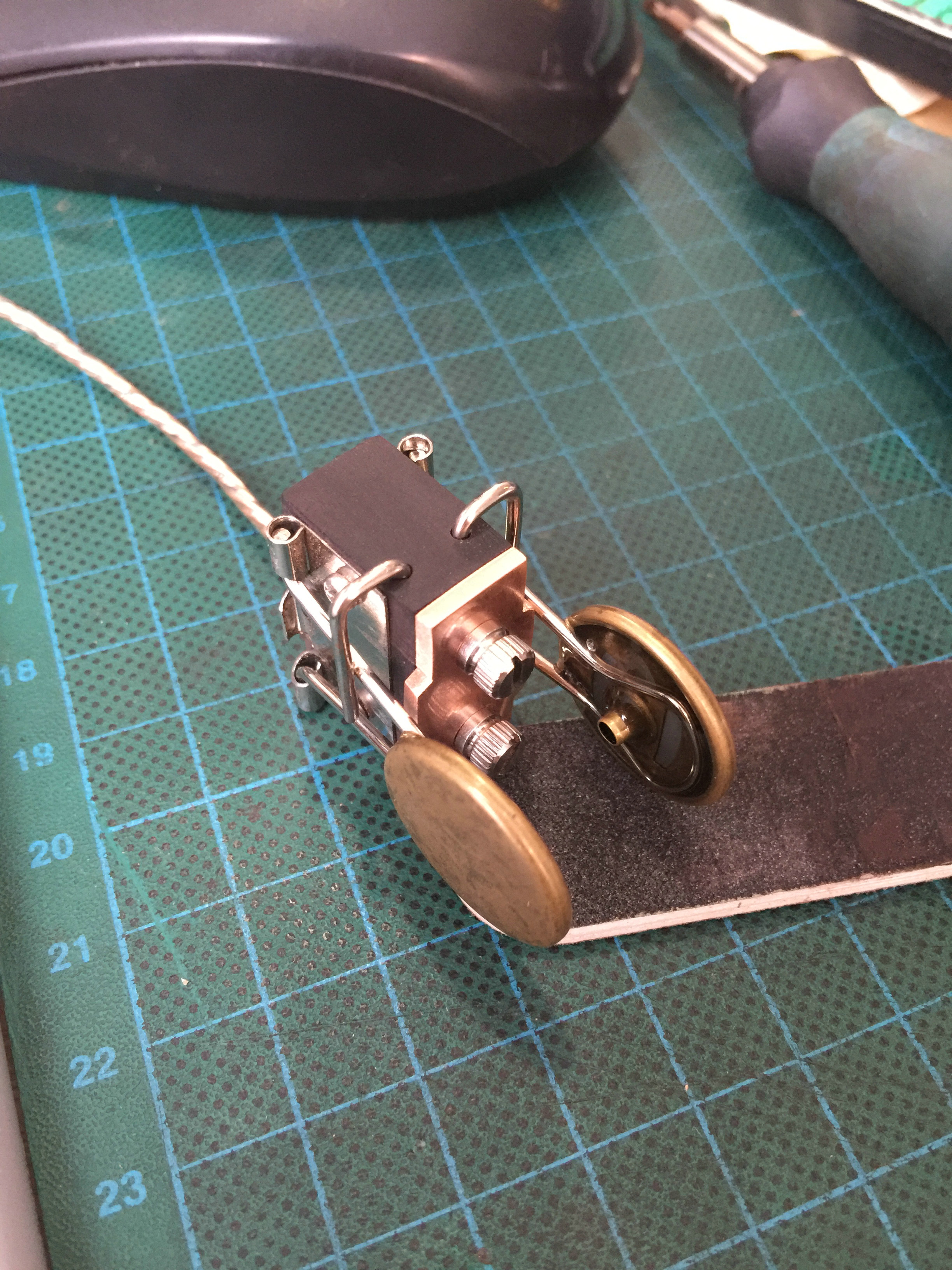

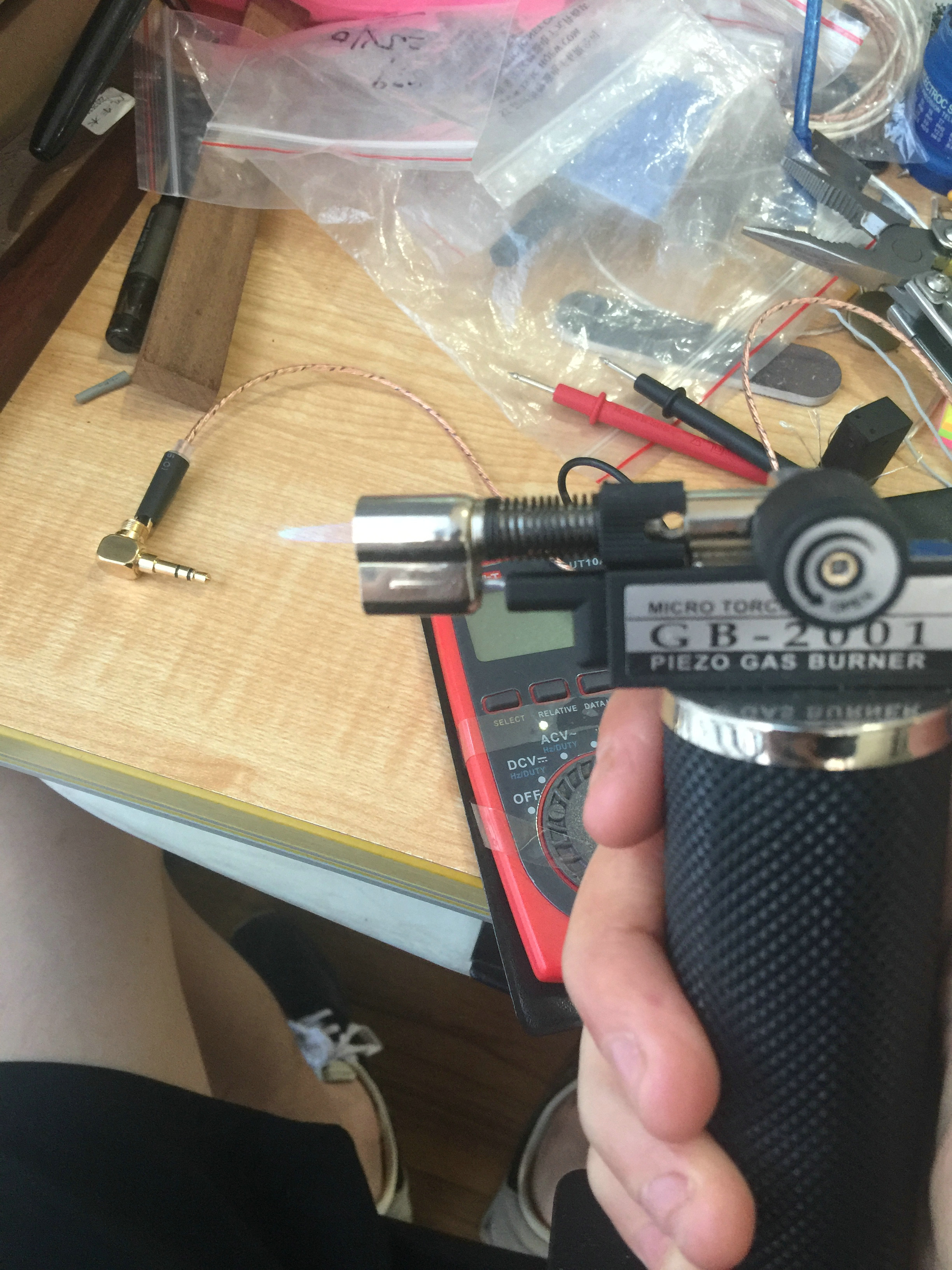

10.接线，焊好3.5音频插头，并在木块底部用双组份胶水粘好强磁铁。

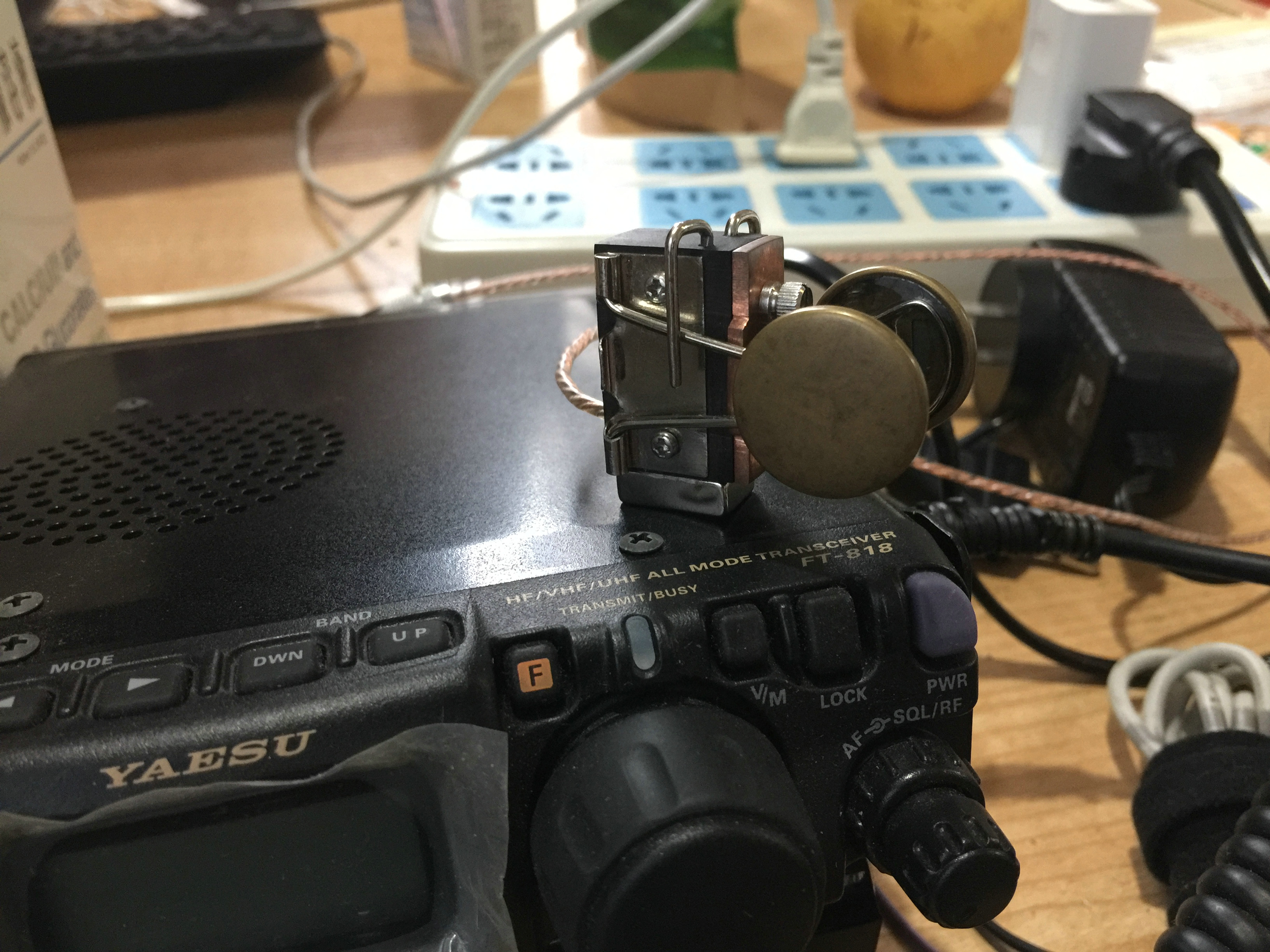

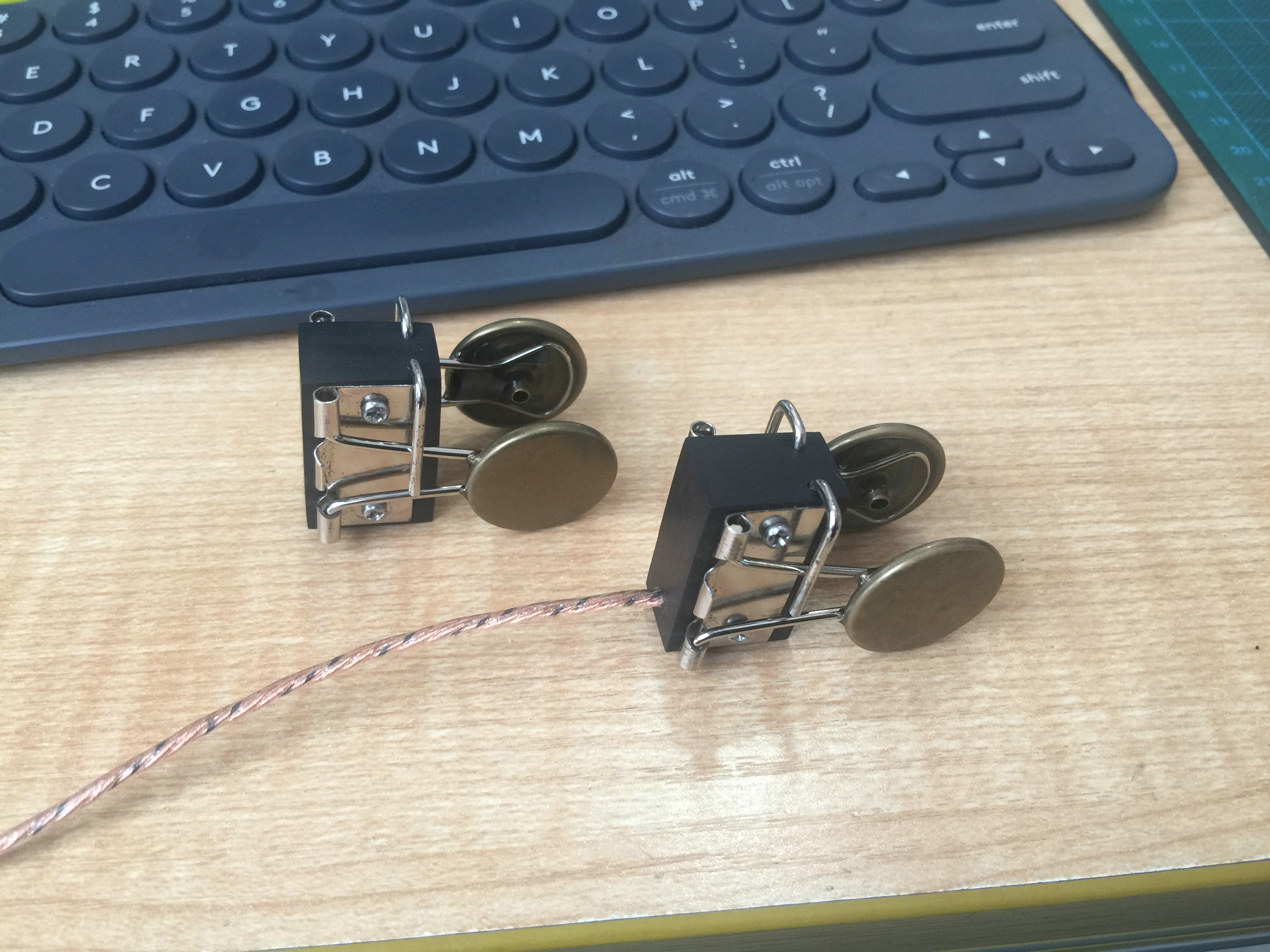

上机测试，开始CQ，还不错哦。

喜欢的同学，还不赶快行动起来，DIY一个自己心仪的自动键。

特别感谢BI8BRP。
