No.38 1996 Mar. p 58~63, by 林茂荣 / Paul Lin, BV5OC, P.O. Box 23-575 Changhua
许多业余无线电初入门者要筹组业余无线电工作桌时，常因为经验不足，而无从下手，或者是虽然很尽力去做，但总是落个残缺不全的局面。下面要从建立一般的业余无线电台眼光，讨论一个标准的业余无线电台，需要有哪些设备，及讨论一些初设电台者随时要掌握的细节。
忘了细节
也许你已经前前后后准备了好几个月的时间，安排业余无线电工作桌，甚至工作室；终于一切就绪，所有的无线电设备都安排妥当，接线也都已经完成，而且再三检查过了。于是，你鼓足勇气，唤起全身细胞，动手 (或动口 )开始了第一次业余通讯，当对方电台把麦克风转交给你的时候，真糟糕，你却发现桌上怎么没笔，甚至没纸，好把对方呼号记录下来。
如果你也碰到过这种情形，千万别太难为情，至少不要耿耿于怀而久久不能放下，因为在此时此刻的情境，往往是既兴奋，又会觉得手脚无处可摆，对于大多数新手而言，往往会因为紧张或是高兴过头，而把这些原本应当注意的细节给忘了。
工作室内的必需品
当你要准备一间业余无线电工作室时，除了收发机及天线等主要设备之外，还有许多其它的补助物品要准备，最起码也要有电键、麦克风，24 小时制的时钟、驻波比表 (可能已经含在收发机内 )、耳机、外接喇叭、足够用的纸和笔、通讯记录簿、及天线选择开关等，下面我们就 " 针对这些物品逐项来讨论：
电键
如果使用传统的电键，就要找高质量的，一般练习用的电键，操作起来可能不方便，而且会使手容易劳累，所以最好是能买个实际上机操作用的电键。
一般而言，上机操作时，电键的接点标准距离是 1/16 英吋 (约 0.16 公分 )，不能像以往练习电键时的距离那么大。而电键的横杆固定螺丝也要放松，让电键手臂可以很自由地上下动。
摆在桌上的电键，位置不能太靠近身体，应该尽可能在桌面后方，这样可以让桌面留有够大的空间可以让你手臂以下的部份有个倚靠，如此才能够做长时间的通讯而不会手酸。
使用电子电键的话，一般是尽量把接点调得越近越好，拨起电键来既快速叉省力气；这道理很简单，因为接点越接近，拨动让接点互碰所需要的时间就越短。一定要记得在操作电子电键之前，把「滴」与「答」的速度调整好，调到你想要的速度，在此也要提醒，千万别超过你可以抄收的速度。

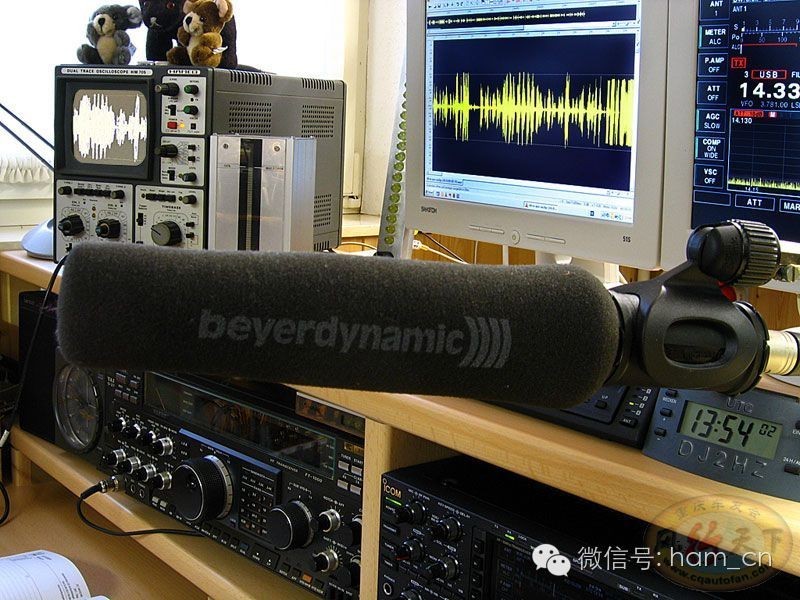

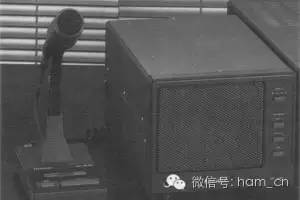

麦克风
摆放麦克风的位置，只要方便使用就行，倒是使用麦克风的技巧很重要，那就是不要直接对着麦克风讲话；一般而言，座台式麦克风都有个向上的昂角，只要你面对着前方直接讲话就可以了，嘴巴直接对着麦克风讲话，会产生 "ESSSS" 的杂音，这也会造成瞬间的过调制现象，而可能干扰到邻近频道的通讯。不论如何，就是不要让嘴巴直接对着麦克风讲话。
而讲话时要对着麦克风保持一定的角度 (距离 )，因为任意变动姿态角度，会让对方听来声音时大时小，甚至会听不清楚。
还有要选用与收发机匹配的麦克风，通常收发机都会有建议选购的座台式麦克风，如果收发机的麦克风输入是采用高阻抗设计，你却选用低阻抗的的麦克风，或者是两者颠倒，这都会使声频功率不够，或是使发射讯号产生失真。
24 小时制的时钟
巿面上有几种模拟的或是数字式的 24 小时制时钟，通常价格也不贵，但是选择时钟时，要注意到容易读取时间。因为手抄通讯记录时，常要对照时间，所以时钟最好是挂在与眼崝不相上下的高度上。也许你会认为我只要与国内电台通联，那么买个 12 小时制的时钟就可以了。但是习惯上，业余无线电通讯世界里，习惯使用 24 小时制，也就是以国际标准协调时 (UTC) 来做记录，就算你不做远距离的通讯，偶而碰到日本、印度尼西亚、澳洲等国的电台，也都有时差的问题在。另外，彼此要交换 QSL 卡的话，如果双方都以 UTC来表示的话，就会很 方便。尤其是要填写 QSL 卡时，找通讯记录里的数据，若以 UTC 来表示的话，也会使你更容易进行。而如果兴 DX 远距离电台通讯的话，那就必须要 24 小时制的时钟不可。总之，国际协调时是不会变的，就像是本地时间一样，世界上任何地方的国际协调时是永远不变的。

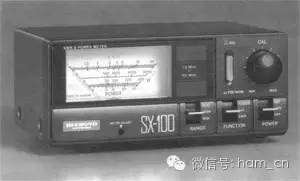

驻波比表
也许人多数的收发机里头，都附带有监测驻波比及输出功率的功能，因为收发机的指示表通常是多功能的，包括有讯号强度、调整麦克风用的调制深度指示、电源电压、输出功率、驻波比值、后级电压、后级电流等，因为功能这么多，所以要利用面板上的开关甚至是背板开关来切换。
一般而言，收发机上的功率表及驻波比表功能，来应付一些紧急埥况或者是户外通讯活动还可以，用来做例常的用途，则刻度稍嫌粗了些，况且操作时可能会有同时要监视两种指示的情况，例如要同时看麦克风的调制情况，及驻波比值时，使用上感觉很不方便，因此也应该考虑买一部驻波比表。
在操作 CW 时，你可能要随时知道发射机后级的电压或是电流大小，在这同时又要注意天线的驻波比值，或者是要监视发射机的输出功率，像这些要同时监测的项目，就要另备一部驻波比表才行。况且就算是功能重复，有时也可以利用收发机上的驻波比功能，与驻波比表的读数，相互验证比对。
购买驻波比表时一定要注意到，输出功率的指示要有平均功率(AVERAGE) 及瞬间功率(PEAKING) 可以选择，使用 CW 时，这两者之间是没有什么差别的，但是单边带工作时，只有瞬间功率才能指示出声音的瞬间功率，这可以避免你因为声音调制过大，产生了严重的邻频道干扰现象。
耳机及外接喇叭
要准备耳机及外接喇叭没有很复杂的理由，因为有许多场合你必须使用耳机或外接喇叭，有时难免会有家人讨论的吵杂声，这时你需要戴耳机，或者是刚好频率上有梦寐以求的稀有电台出现，讯号却很微弱，为了通讯接触能顺利进行，你也会戴起耳机。
另外，现代的收发机，不知道是已经习惯或是不方便设计，喇叭总是小小的，而且又是朝向天花板，这种声音让人听来或是感觉上总不怎么完美，说实在的，收发机内的喇叭，只有在户外通讯活动或是远征通讯活动时，而又忘了携带耳机，你才会对收发机内的喇叭觉得满意。投资一只高质量的外接喇叭，可以享受通讯的更高乐趣。
足够用的纸和笔
我个人喜欢选用原子笔，因为这是使用起来感觉最方便的笔，不用像钢笔常需要换墨水夹，或是铅笔常需要削尖，这可能会发生在需要全神贯注做通讯的时刻，因而破坏了通讯的兴致。而我也看过许多人喜欢使用铅笔，这也许是綀习或是参加考试所带进来的观念，不论如何，你总要准备几支笔，放在操作无线电时可以方便取用的角落。
通讯记录簿
很久以前，主管该国无线电业务的美国联邦通讯委员会，就宣布业余电台不硬性规定需要保持完整的通讯记录，也就是政府不规定要做通讯记录，其理由是，业余电台的通讯记录，与实施无线电法规没有多大的相关性。然而对于业余电台本身而言，通讯记录是一项几乎与通讯本身同等重要的工作。
苜先，通讯记录是电台工作的一项完美记录，它之所以非常有用，比如，有只新天线架设完成后，要评估它的性能，通讯记录就是一项很好的参考数据。
而打算要交换通讯卡片的话，更是非要有通讯记录不可，因为交换通讯卡片上的重要数据，都在通讯记录上，而对于申请各类通讯奖状有兴趣的朋友，那通讯记录就更加重要了，像是有名的 WAS、WAC、 DXCC 等，因为要是透过 BUREAU 转交的通讯卡片，可能要费时一年以上。而交寄出去的通讯卡片，如果没有任何回音，也可以从通讯记录上来追踪列管。
最后也许不是通讯记录的本意，但是万一发生时，通讯记录也很有帮助，那就是在诚信的原则下，你可以提出证明，在某个时段内，你并没有操作无线电。比如邻居向你抱怨有任何射频干扰时，你虽不能凭通讯记录，就可以让别人相信干扰并不是你造成的，但是如果通讯记录确实的话，那你在心理也有个谱，知道如何处理，就算是与自己电台工作的时间相符，你从通讯记录上也可以知道自己的工作波段，使用什么天线等，这些数据都可以帮你有效地解决干扰问题，也因此，当你进行 CQ 时，若是没有任何电台响应，也别忘了，要在通讯记录 上写下来。
天线选择开关
如果你已经架设了好几只天线，郱么为了要选择适合的天线，那就必须有个办法可以更换天线。习惯上，这大都使用同轴电缆切换开关，购买时，别忘了自己的需要，或许必须要购买有多阜的同轴电缆切换开关，最好是买个可以接 4 到 5 个天线的同轴电缆切换开关，因为谁也不会料到天线增加的速度会有多快。同轴电缆切换开关，除了选通的那一点之外，其余的开关点都应该呈短路状态，与接地相通，而安装同轴电缆切换开关时，也不要忘了，外壳要接地。因此，同轴电缆切换开关不只是方便操作，而且也可以确保安全，就算是你只有一只天线，为了系统的安全与完整性，理应也要安装同轴电缆切换开关。
如何摆放
上头已经讨论了一座电台的基本设备，但是如何把这些设备摆放好昵？有几个原则，那就是主要的设备，如收发机，必须要安放在与眼高齐平或稍高一些，同时其它的物品，也要置放在容易取得的地方，越方便的地方，就要置放使用率最高的物品。
正常姿势时眼睛看得到
很久以前，以人类工程学的观点来看，如果收发机摆放的位置，是比眼睛稍微低一些，那么就可以减少操作电台时的疲劳，至于要比眼睛的水平高度低多少，那就因人而异，随个人的喜好而定了。
一般而言，如果你把收发机的脚离台面大约 12 到 18 公分左右，那就会觉得操作很方便，当然摆放在桌上的架子，要结构强到足以支撑，而且最好能四平八稳。有些人喜欢自己设计，利用三角钢很方便，设计好的每根角钢长度列个总表，就可以到材料行购买了，另外需要的三合板，可以到建材行买，不过也要注意自己的工具是否齐全。现成的桌子，可以到家具行寻觅，或者是有二手货旧料行的话，也可以碰碰运气，甚至是自己家里不用的餐桌等，也可以考虑，我自己就以我的空间，使用了一只旧的小餐桌当作工作桌。

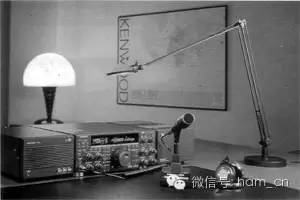

灯光
最后也许大多数人会忽略掉的，就是灯光，一般室内灯光通常是不足的，而且也容易有阴影等，因此在操作桌上放个桌灯，可以让你做通讯时，会感觉更方便更舒服。但是灯光太亮也不好，这容易使眼睛疲劳。只要够亮到让你写通讯记录或者是小笔记时很方便就可以了，这是要想办法而不是凭想象的，一般说来，只要一束小小的亮光，直接投影在通讯记录簿附近便可，当然有这种要求的话，使用投影灯会比一般灯光来的容易处理，也许你可以试着使用其它方法，只要让你操作通讯时，感觉舒服就好。
设备与辅助数据清单
我们把上述的物品列一份清单，供你整顿操作桌时参考，而除了上述的物品之外，也有许多是必须的，就另列一份清单供你参考。
◾ 电键
◾ 麦克风
◾ 24小时制的时钟
◾ 耳机
◾ 外接喇叭
◾ 足够用的纸和笔
◾ 通讯记录簿
◾ 天线选择开关
◾ 代用的收发机
◾ 照明灯光
◾ 操作辅助数据或设备
◾ 杂记用纸
◾ 驻波比表
有备无患的必需品清单如下，这是上头没有讨论过的：
◾ 业余无线电世界地图：有些收发机制造厂商有印赠品，从 ARRL 也可以买到。
◾ 各国地区的呼号配置：许多操作手册内都附有这类的详细资料，如 ARRL、RSGB 操作手册。
◾ Q 码速查表：可以自行从手册中影印使用。
◾ CW 缩简语查照表：可以自行从手册中影印使用，或是另行编辑。
◾ 操作手册：很可惜至今无中文版，可以参看日文版，美国的 ARRL 及英国 RSGB 也都出版有操作手册。
◾ 业余无线电法规：可向交通部或 CTARL 洽询。
◾ 世界各地 (主要城市 )国际标准时对照表。
◾ 网络通讯手册：对网络通讯有兴趣者必备，平常备有网络通讯手册，也可以列为重要参考资料，一来可以及时掌握在频率上的网络通讯状况，平常也可以避免使用网络通讯的约定频率。
◾ 各国不同等级的工作频率约束表：美、日等国的业余无线电操作者，执照都有区分等级，其使用的频率范围与功率也都有不同程度的约束，这对于你要选择在哪个频率上开始呼叫，有很重要的参考价值。
◾ 呼号年鉴手册：相信一定曾听过 "QSL IS OK ON CALLBOOK" 这句话，这里的呼号年鉴手册就是指 CALLBOOK，所谓的呼号年鉴手册，是把大多数在高频工作的世界各地业余电台的呼号、操作者姓名、及通讯地址表列的一本手册，美国出版的呼号年鉴手册，分成北美版及国际版，而日本地出版有日本国内的呼号年鉴手册。
上述这些辅助数据，多少有点主观的成份在，有些人可能会认为这些辅助数据完全不必要，有些可能会觉得还不够，但相信大多数人应该都会同意的才对。
总结
上面所讨论的，没有一项说你非要准备不可，这只是一个过来人的经验，供作参考，如此而已，要做任何事，如果稍微思考一下，可以创造出更舒适更方便的环境，何乐不为呢？每个人的情况不一样，只要根据自己的主观条件和客观环境，相信上述的设备说明，不论是对你规划电台，选购器材，或多或少有点帮助才是。
主要参考数据：
1. Cleaning Up your act in the Ham Shack.by Lee Aurick
2. 人因工程学：许胜雄、彭游、吴永丕等编着
3. 人类工程学：简*民泽**编着 END
来源：http://www.qsl.net/bv3fg/

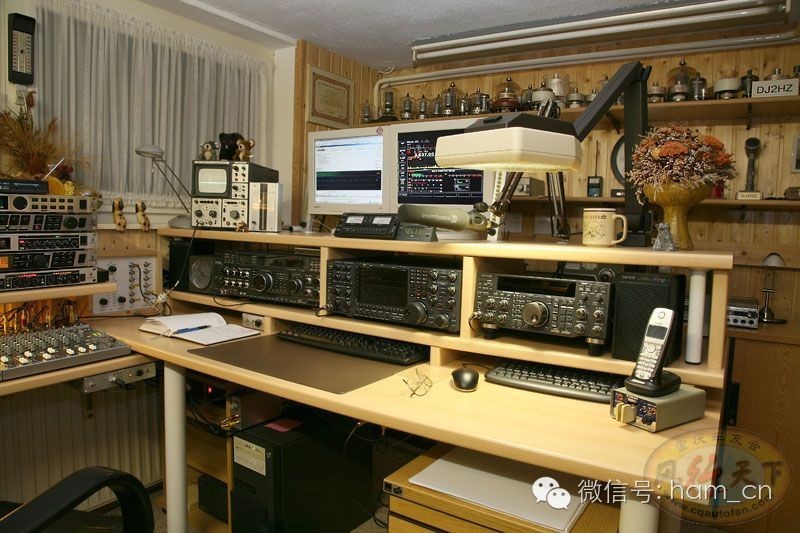

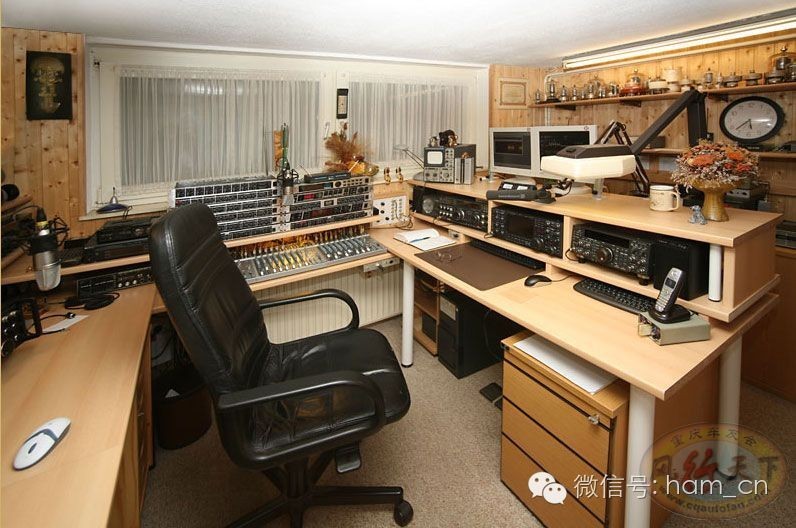

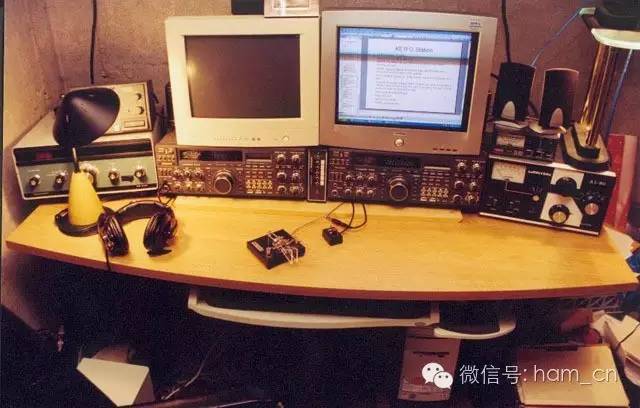

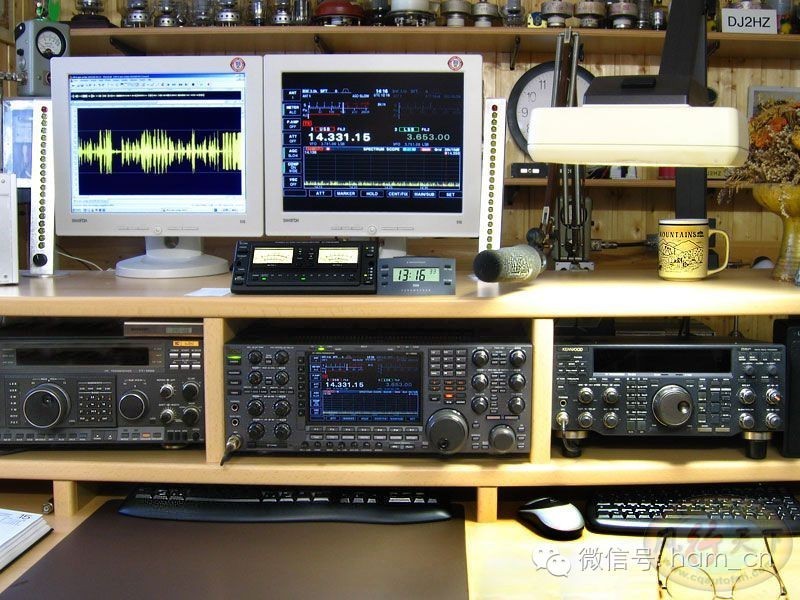

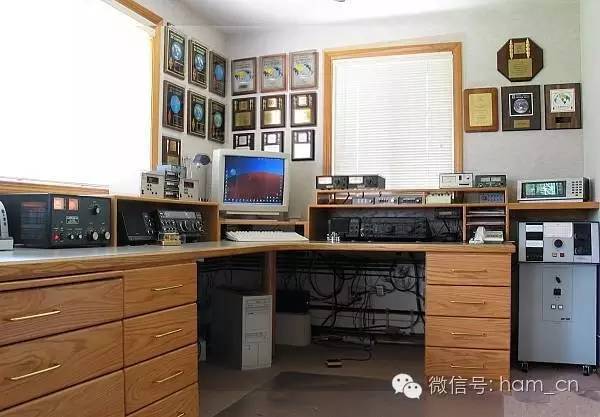

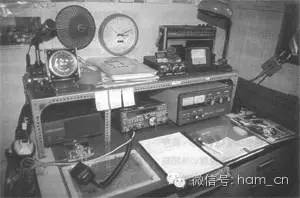

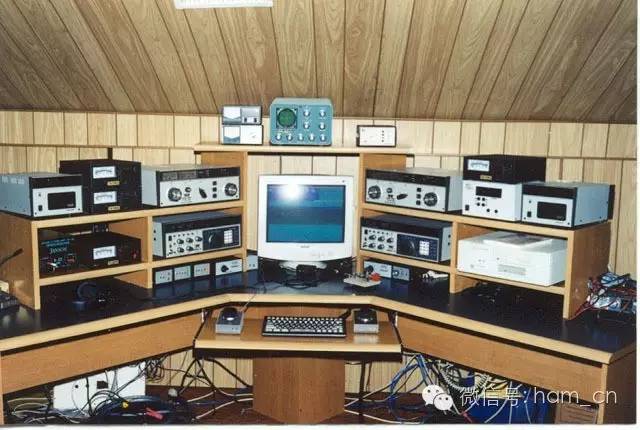

附：国外电台工作室美图几张，流流口水！
