北京时间2019年12月，索尼发布了全新的h.ear时尚系列耳机，包括头戴式无线降噪耳机WH-H910N，头戴式无线高解析度耳机WH-H810以及TWS真无线耳机WF-H800。这三款耳机均采用“撞色”设计，配色更加跳跃、年轻化。命名方式也与旗舰系列一样，让人摸不着头脑。
此次我爱音频网要拆解的是TWS真无线耳机WF-H800，它在今年的2月20日才开启预售，跳票比较久，我们在第一时间买到并进行了拆解。
配置方面，WF-H800支持蓝牙5.0，芯片能将声音信号同时传到左右耳机单元以减少延迟 ；迷你机身里植入6mm驱动单元，支持AAC和SBC高级音频解码，可用APP调节均衡器设置。
之所以WF-H800会受到较多关注，主要是大家想看它与WF-1000XM3相比“减配”了什么，后续我们会再出一篇对比评测的，先来看看详细的拆解报告吧~
从HiFi市场、头戴式降噪耳机到TWS真无线耳机，SONY索尼是消费类音频市场里产品最丰富、产品形态最全面的品牌厂商之一。此前我爱音频网已经拆解过9款索尼的音频产品。
一、SONY索尼 WF-H800 开箱

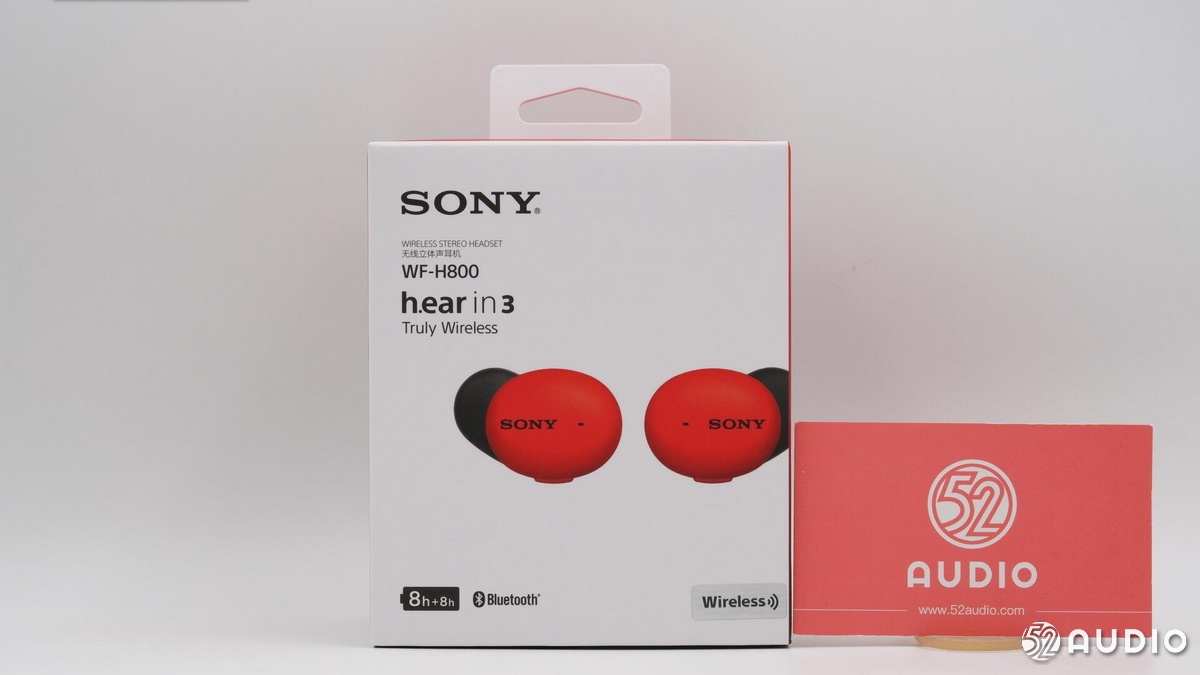

包装盒正面是SONY索尼一贯的布局风格，从上到下依次是SONY的品牌Logo，产品型号WF-H800无线立体声耳机，属于h.ear真无线系列；中间部分是产品的渲染图，我们购买的是红色款，包装盒侧边也是对应的红色；左下角是耳机的续航时间，耳机8小时+充电盒额外8小时续航。

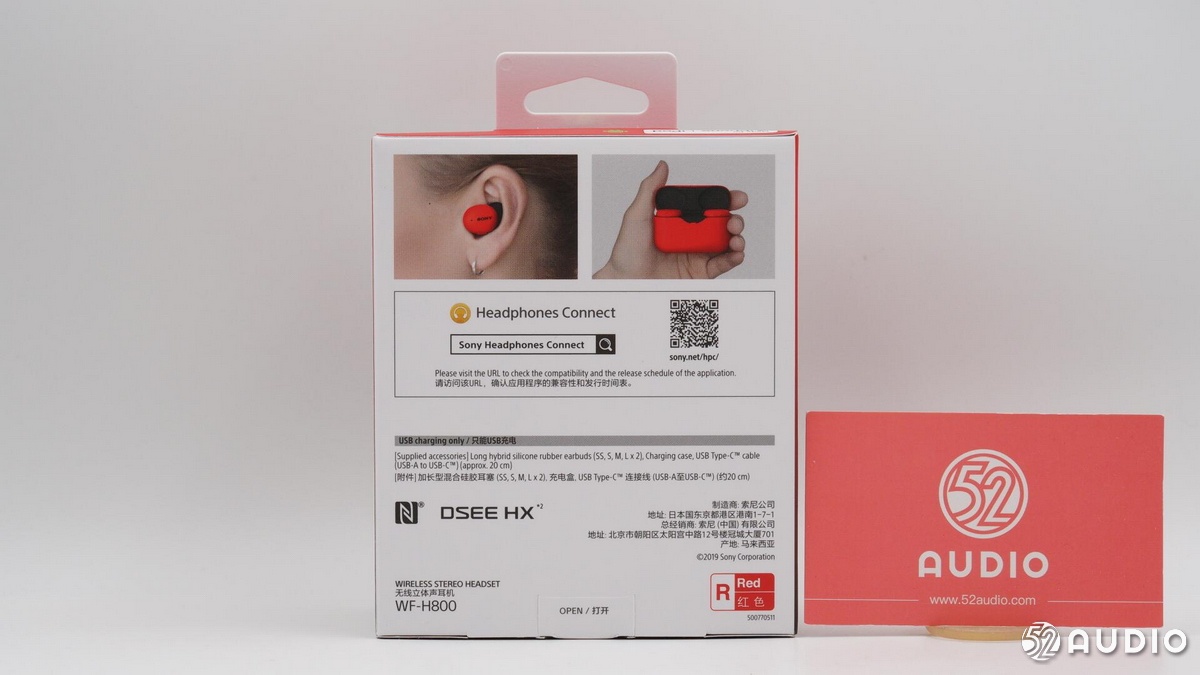

充电盒背面也是熟悉的布局，顶部有耳机的佩戴示意图和充电盒的上手图，下方是索尼Headphones APP的*载下**方式。接下来是充电提醒，这款耳机只能通过USB接口充电，不支持无线充电。底部其他信息，附件有加长型混合硅胶耳塞、充电盒、USB-A to USB-C的连接线。这款耳机支持NFC连接和索尼DSEE HX数字声音增强引擎。此外，还有一些型号信息和索尼的品牌信息。

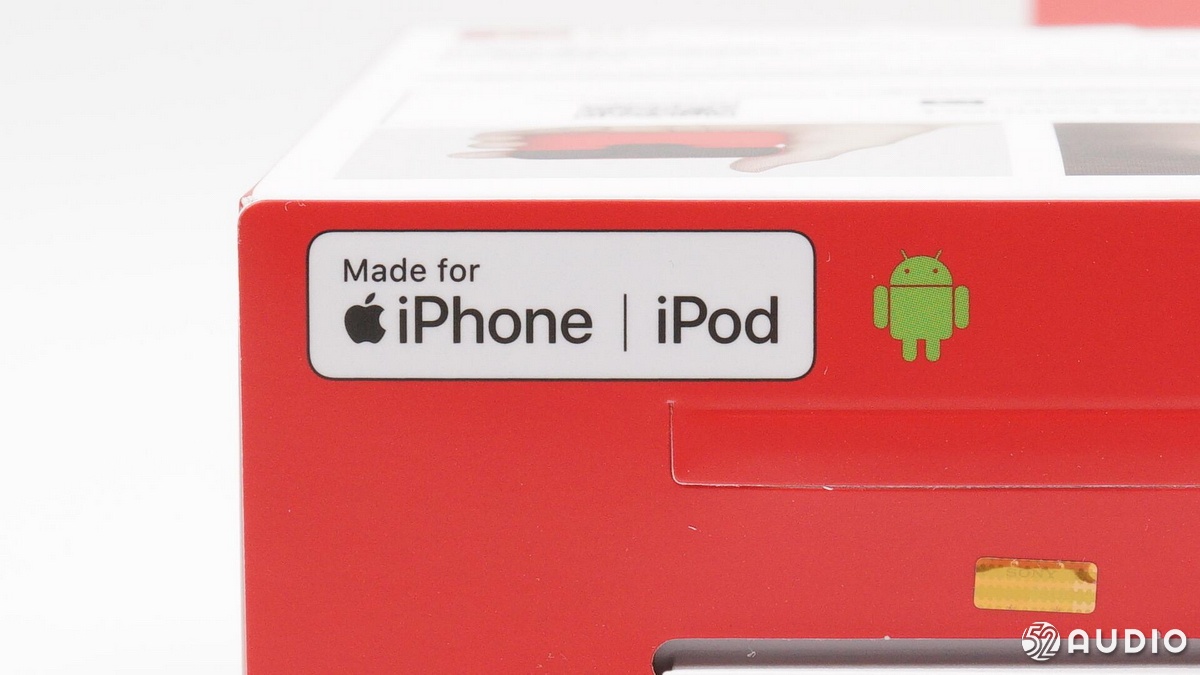

iOS和Android系统的用户都可以*载下**索尼的Headphones APP，对耳机进行更多设置。

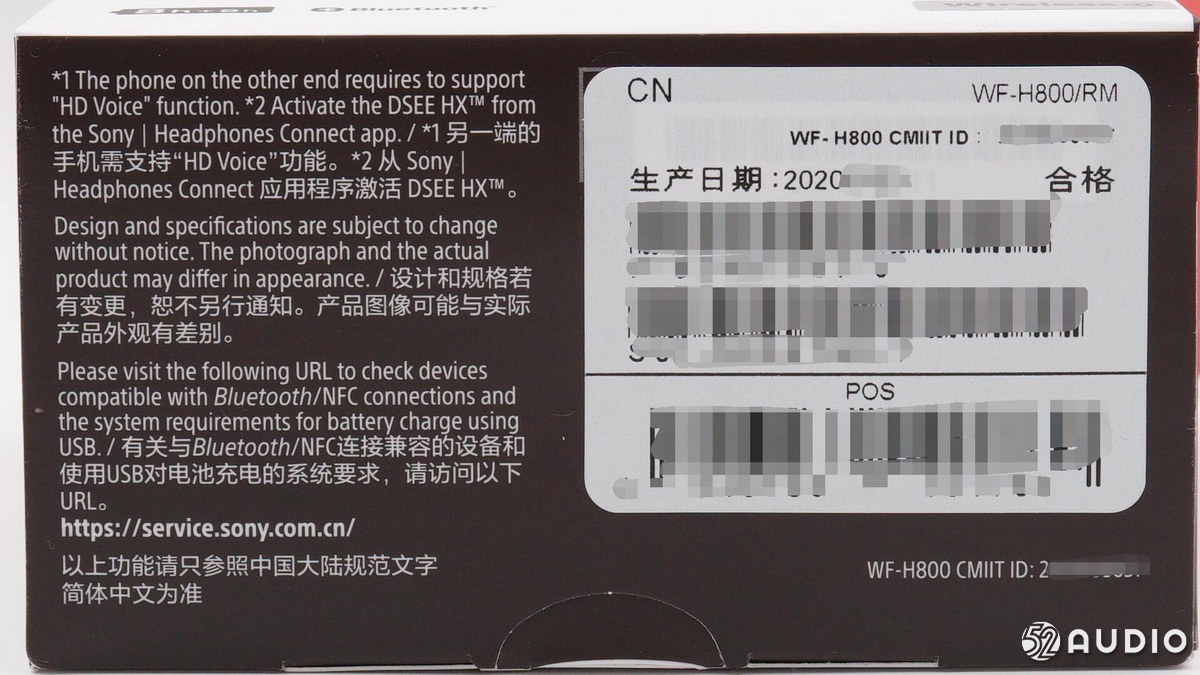

包装盒底部的注意事项和条码信息。

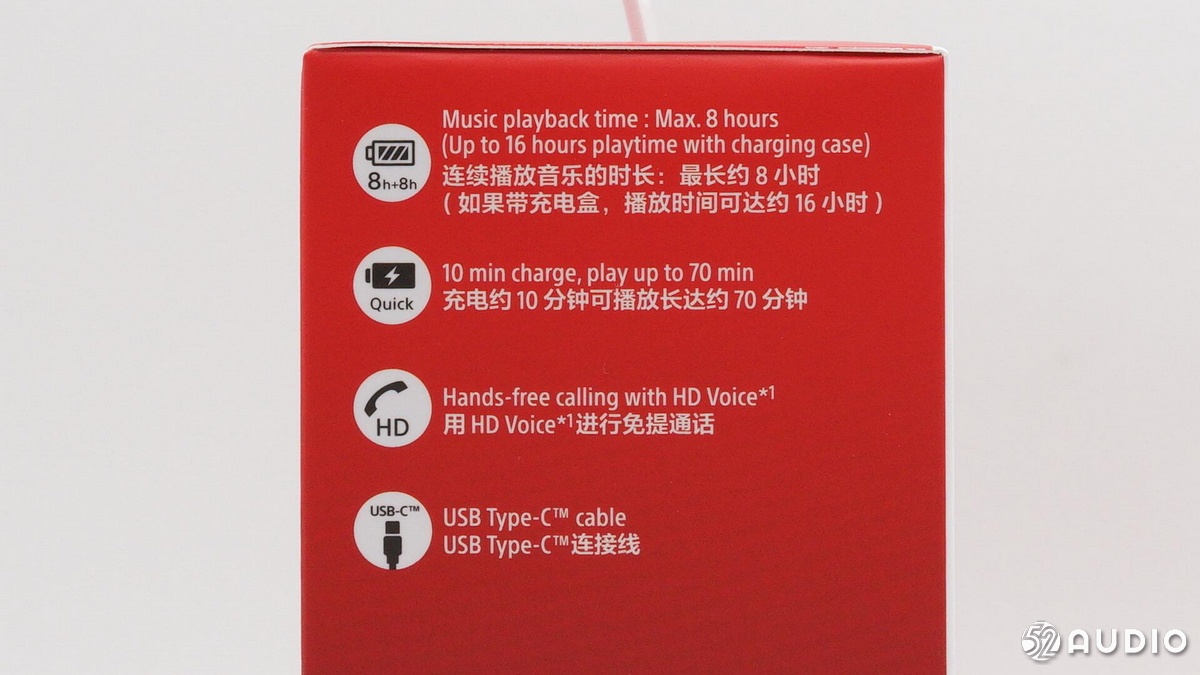

包装盒侧边有耳机的一些特色功能：8h+8h耳机加充电盒共16小时的续航、充电10分钟*放播**70分钟的快充、支持高清语音通话、USB Type-C接口的连接线。

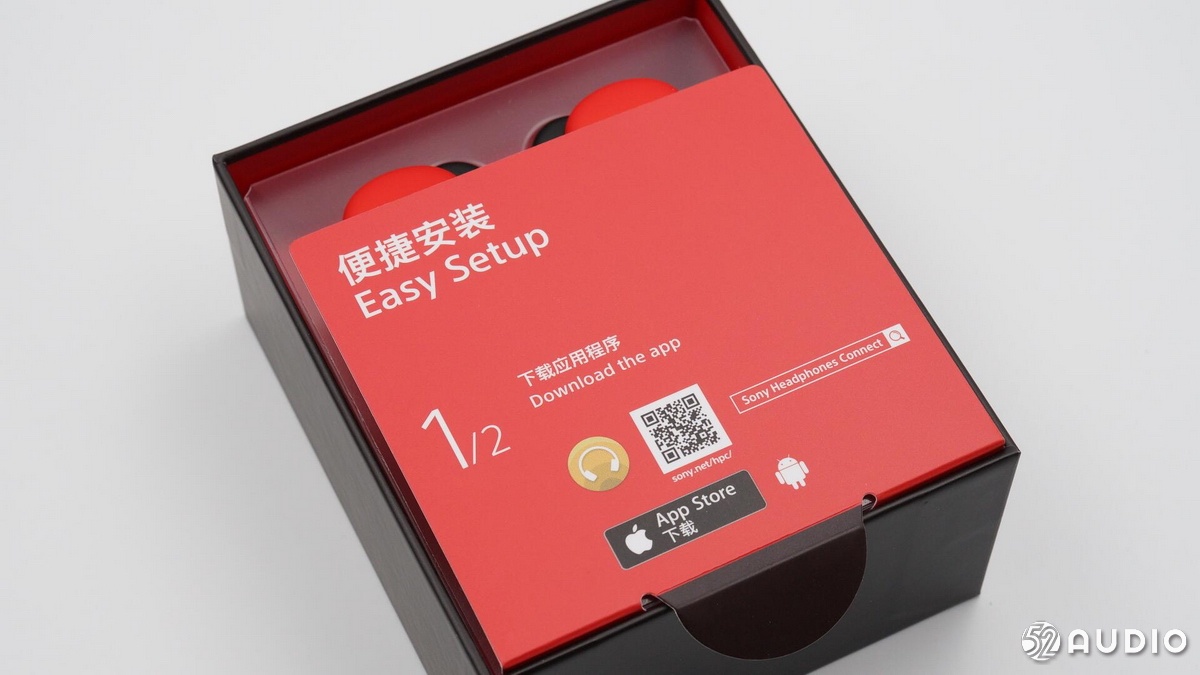

包装盒内侧也全部是红色的，打开有一个提示安装APP的卡纸。

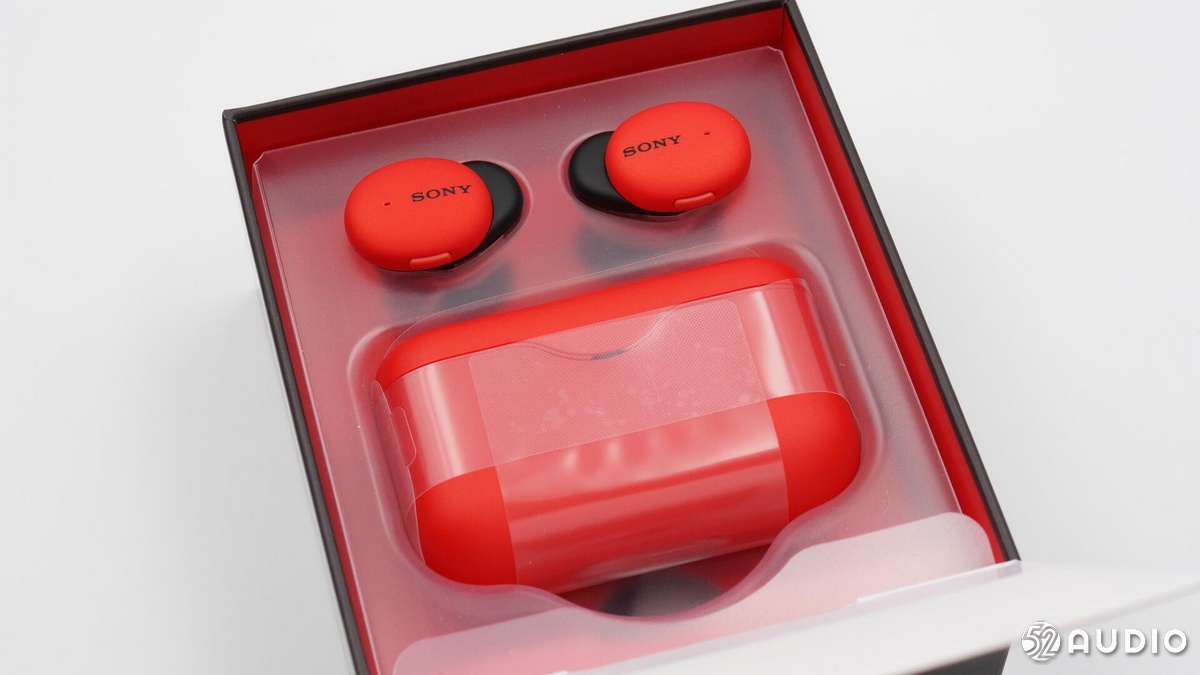

耳机和充电盒分开放置，下面是全部配件。

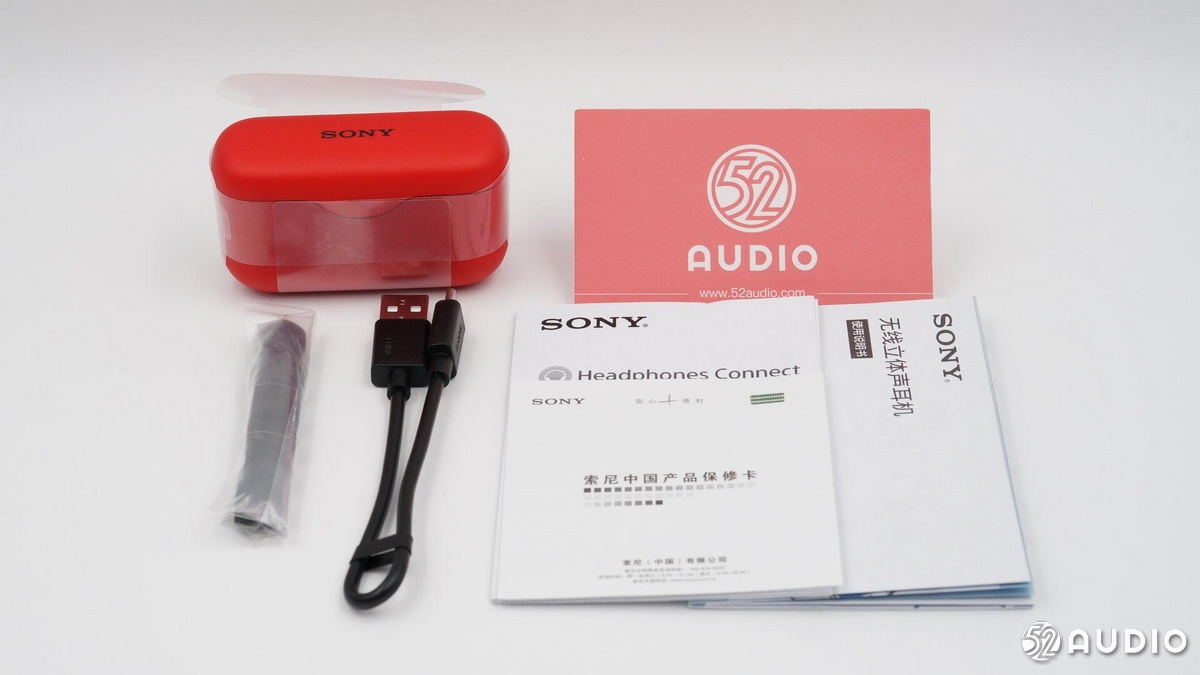

包装盒内物品一览，耳机和充电盒、附赠的硅胶耳塞、充电线、保修卡、说明书等。

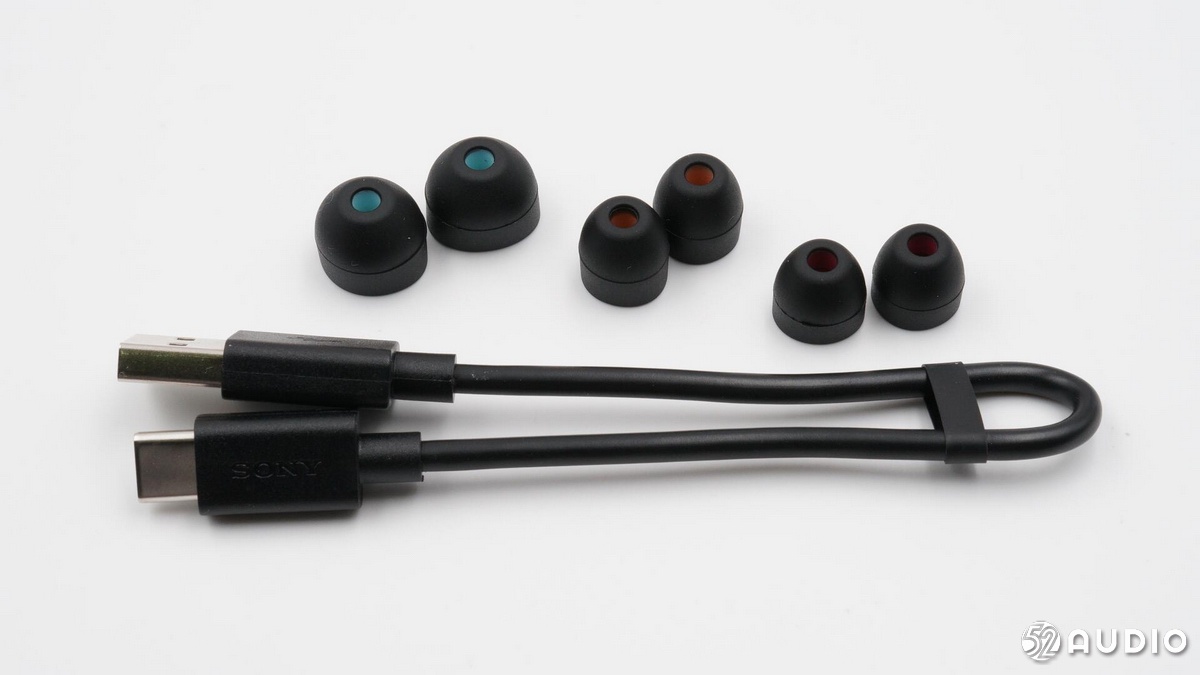

附赠了三对硅胶耳塞，内侧用不同颜色区分，方便使用，Type-C充电线长约20cm。

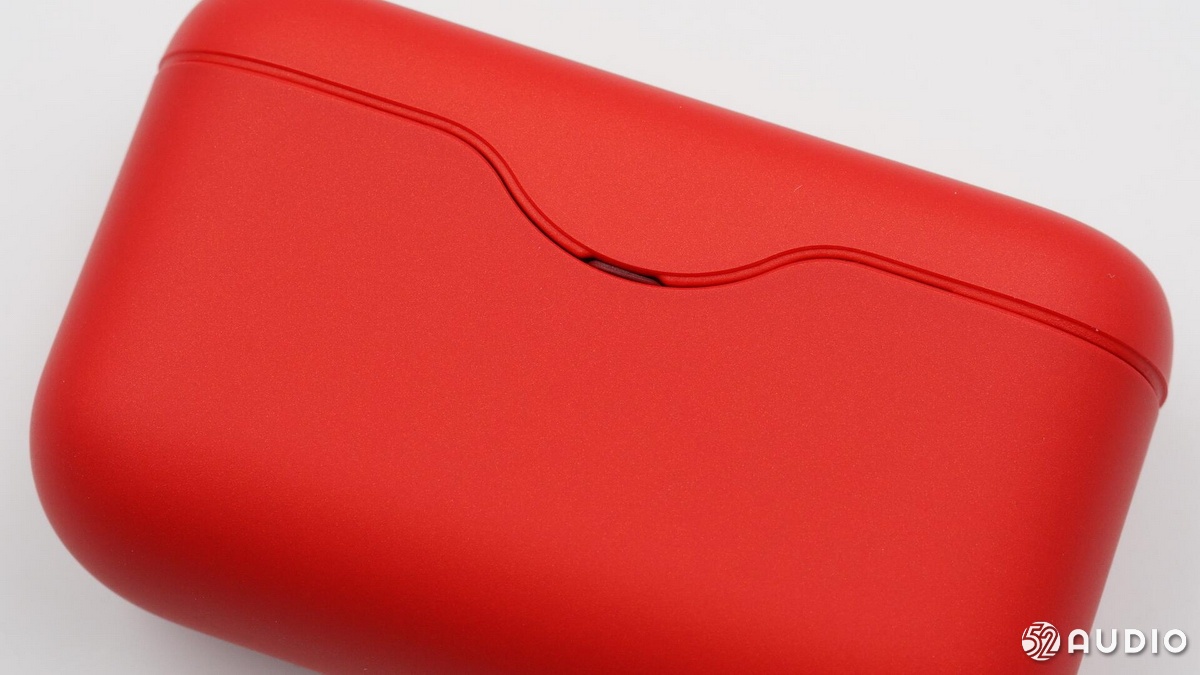

充电盒顶部不是平面，外围有过渡处理，拿在手上不硌手更舒适；SONY索尼的Logo为黑色，黑红配色一直都比较经典。
USB Type-C充电接口特写，与索尼WF-1000XM3的充电盒一样，为内凹设计。
充电盒正面特写，盒盖开合处有指示灯。

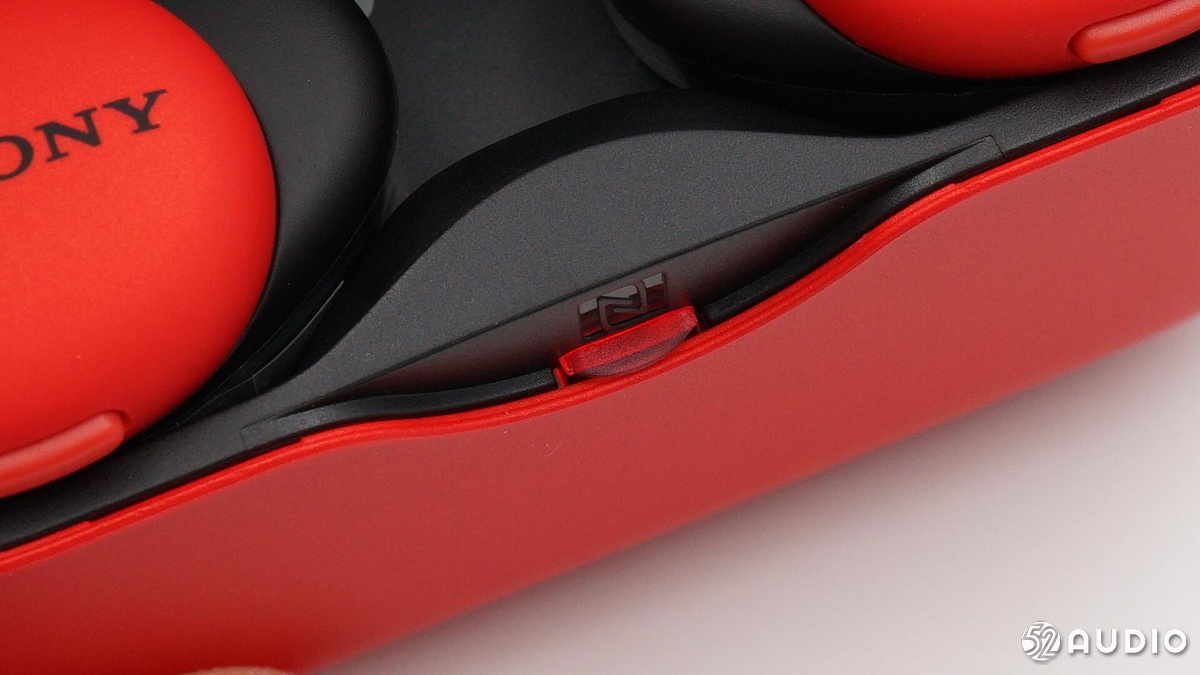

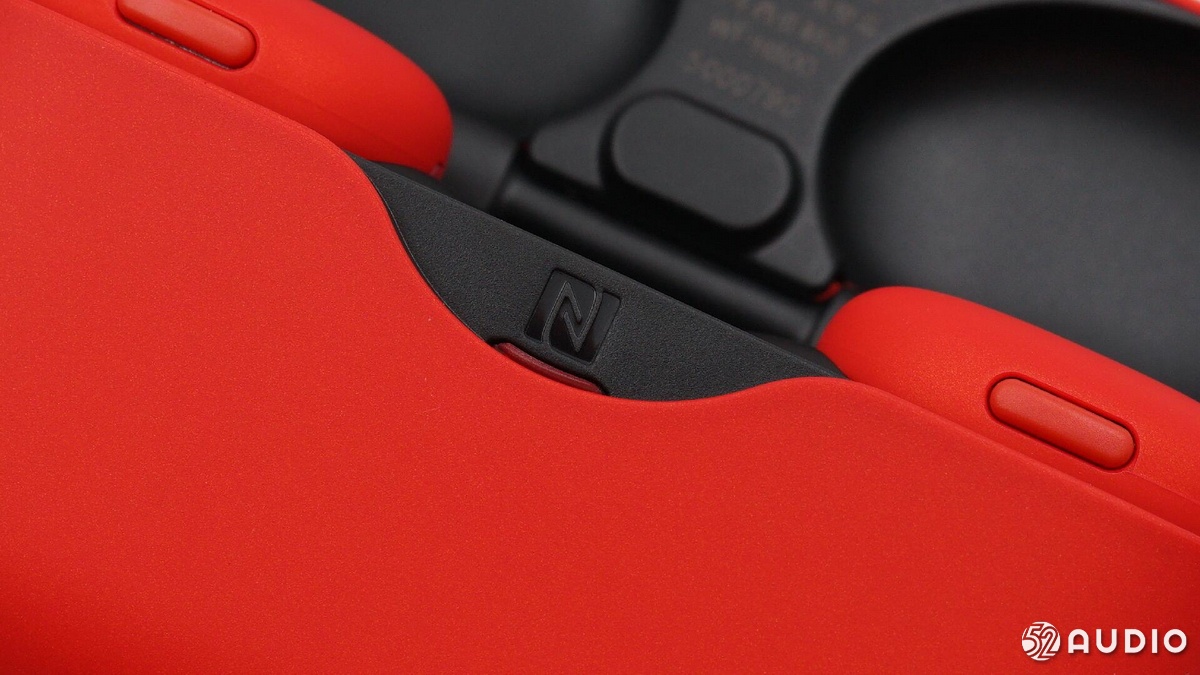

打开充电盒可以看到NFC配对的区域，下面是导光柱，整体布局与索尼WF-1000XM3的充电盒一致。

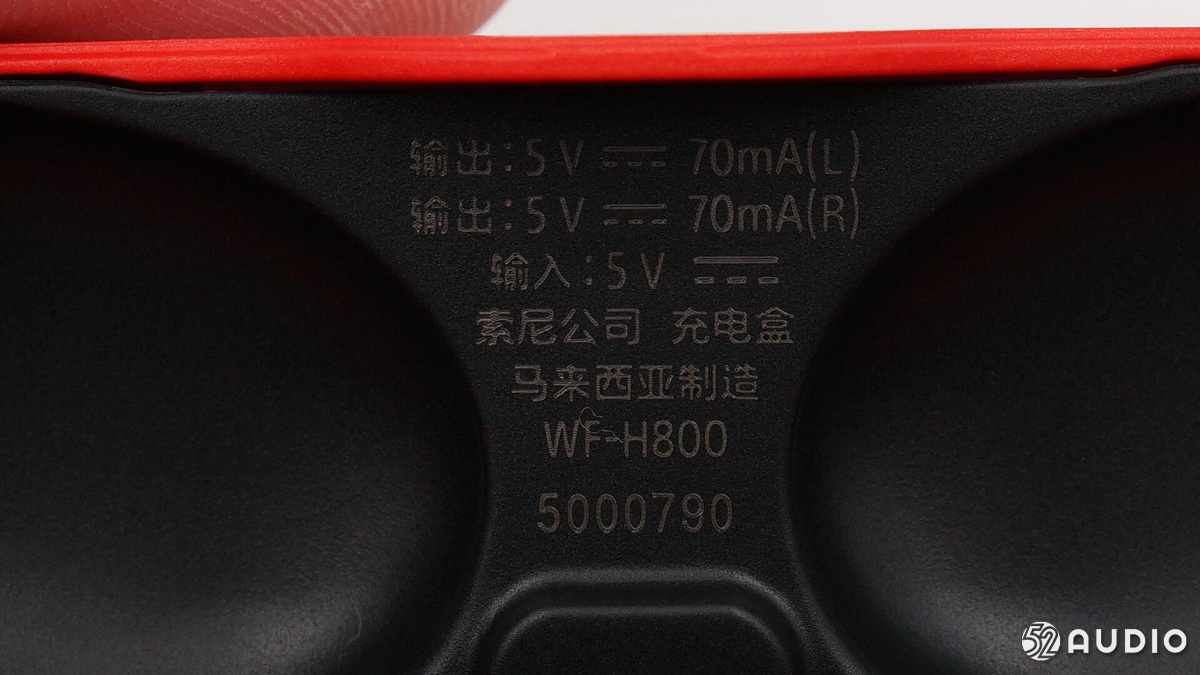

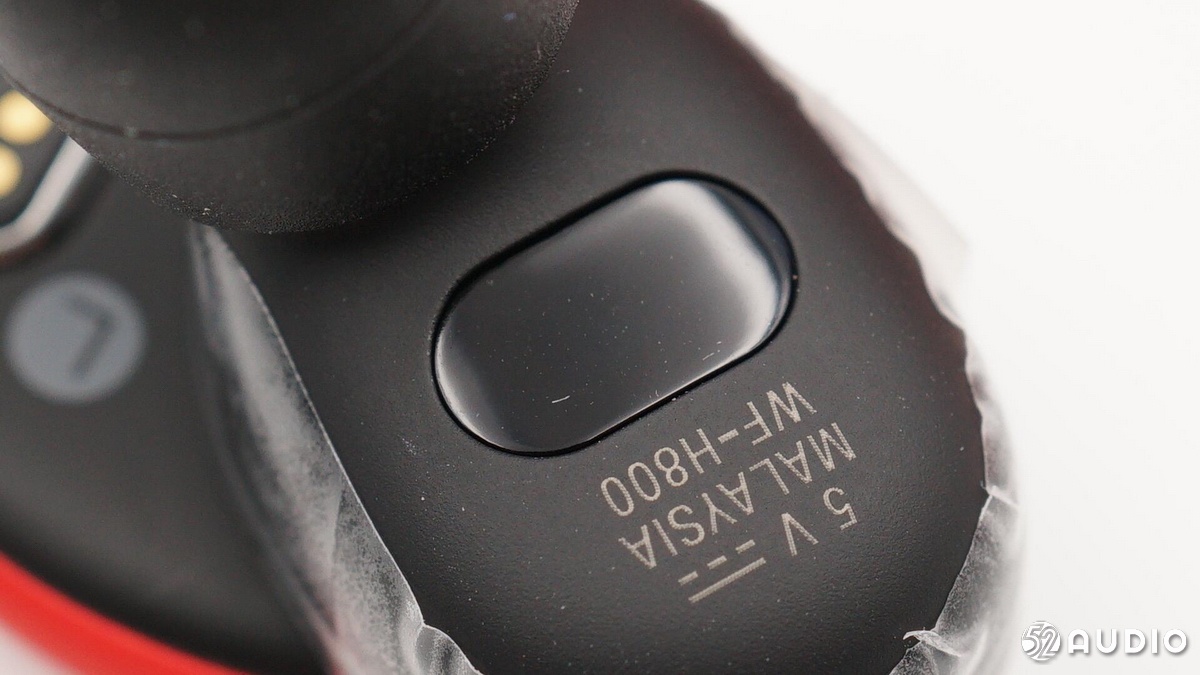

盒盖内侧镭射了产品信息，左右耳输入为5V⎓，输出5V⎓70mA，充电盒为马来西亚制造，产品型号WF-H800。
导光柱特写。

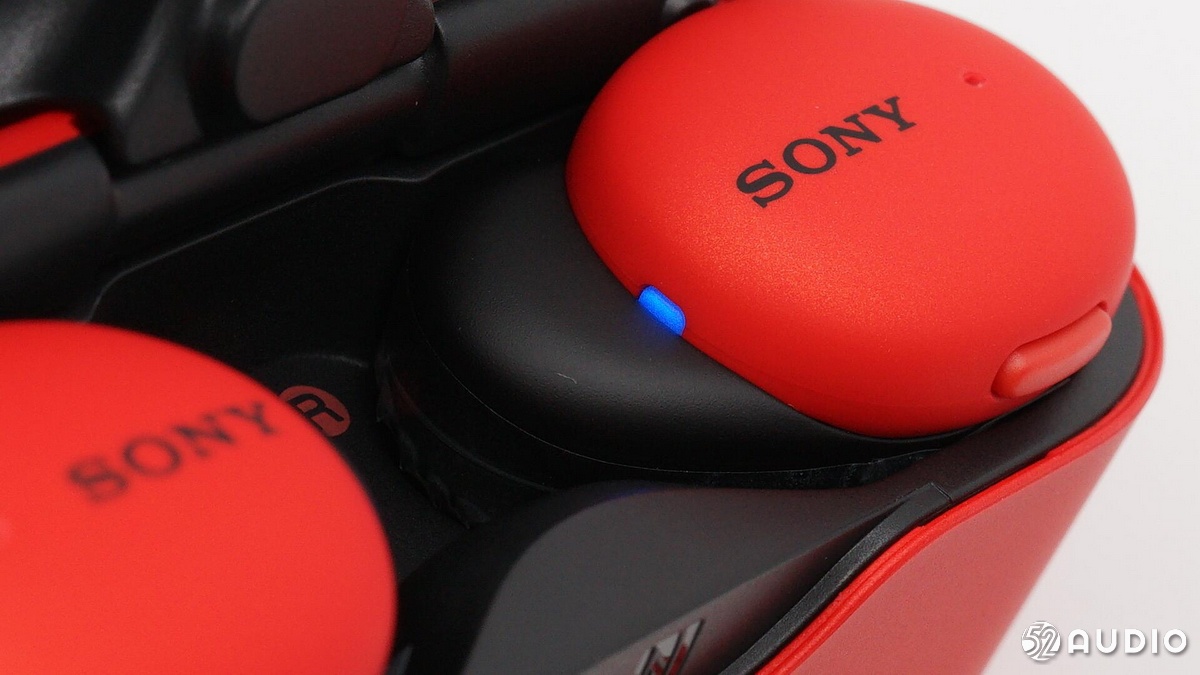

耳机上有指示灯，与WF-1000XM3指示灯的位置一样，充电时也能看到。

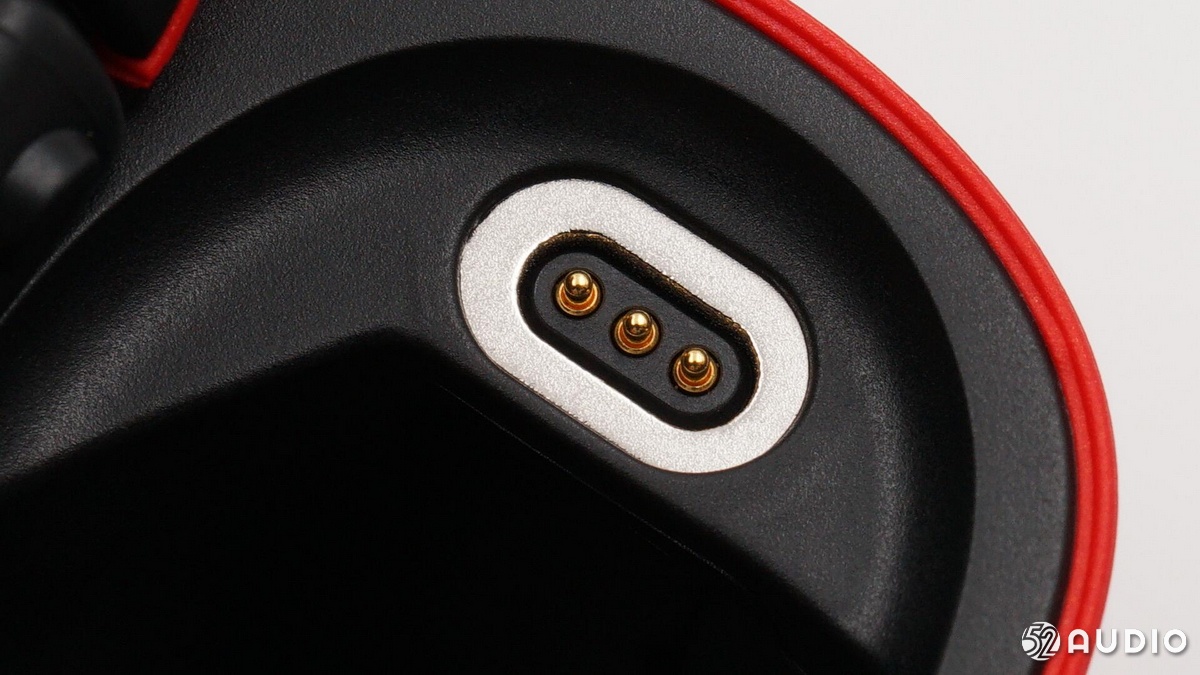

三根POP顶针的模块，用于给耳机充电、通讯，看上去更美观了。
耳机和充电盒，这么一对比可以看出充电盒比较小巧。

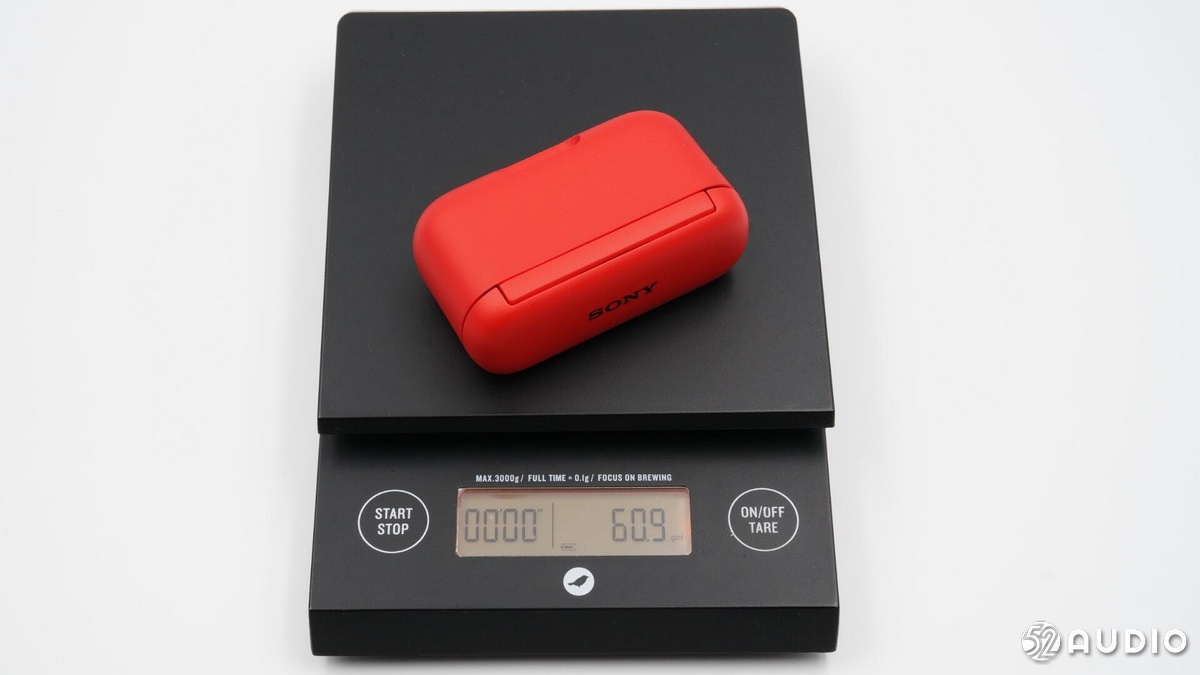

耳机和充电盒共重：60.9克。比索尼WF-1000XM3轻了30克左右。

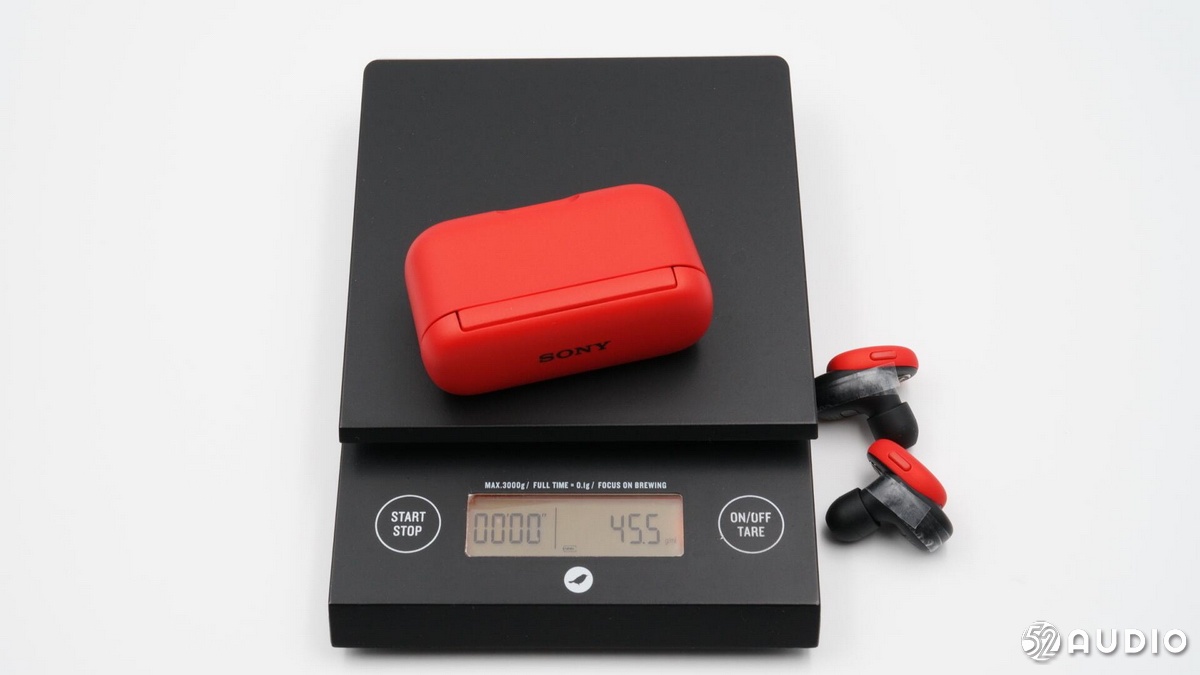

充电盒单重：45.5克。索尼WF-1000XM3单充电盒重量为75.2克，看来主要是轻在了这里。
左右耳机共重：15.3克。与索尼WF-1000XM3的耳机相比轻了1克多一点。

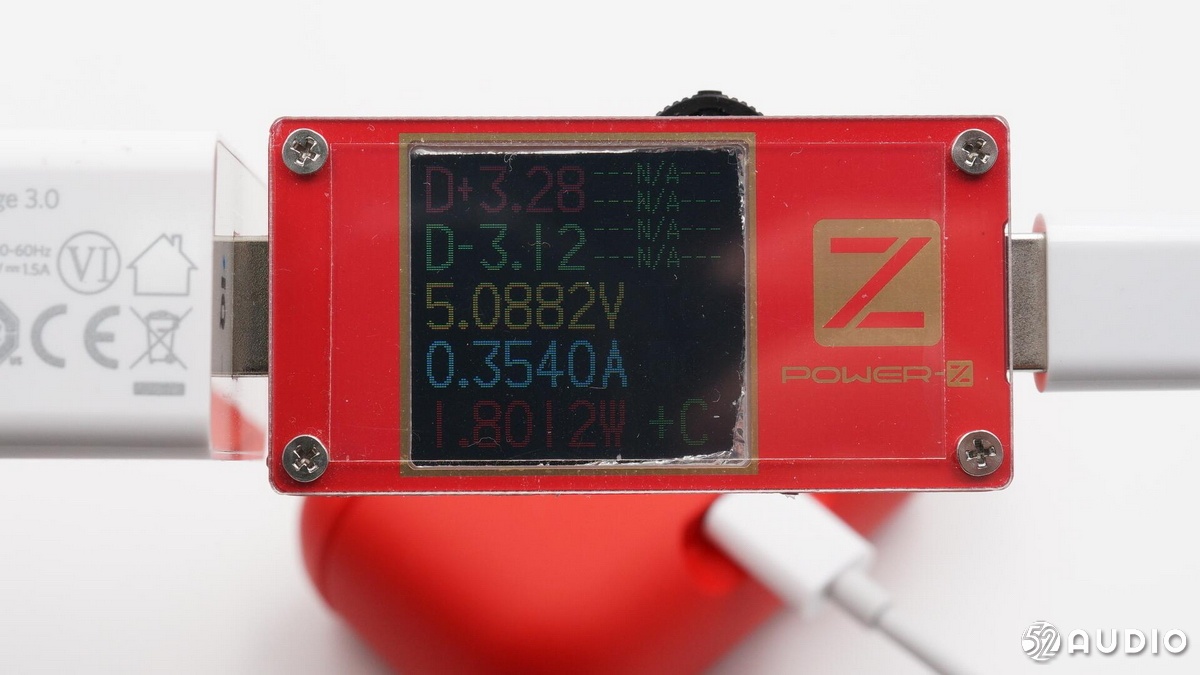

我爱音频网采用ChargerLAB POWER-Z KT001 对SONY索尼 WF-H800进行有线充电测试，充电电压5.0882V，电流0.3540A。
二、SONY索尼 WF-H800 拆解

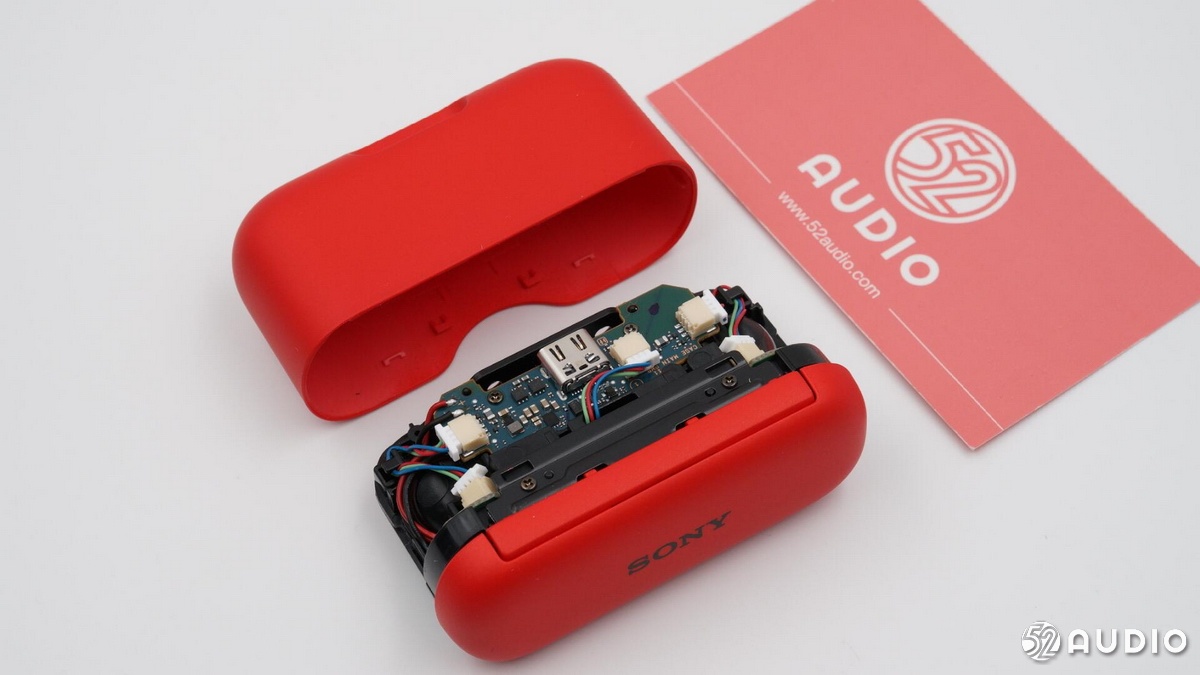

首先来拆解充电盒，上下两部分卡扣固定，电路部分由支架支撑和上盖使用螺丝固定在一起。
充电盒正面导光柱部分有黑色遮光贴纸盖住防止漏光。

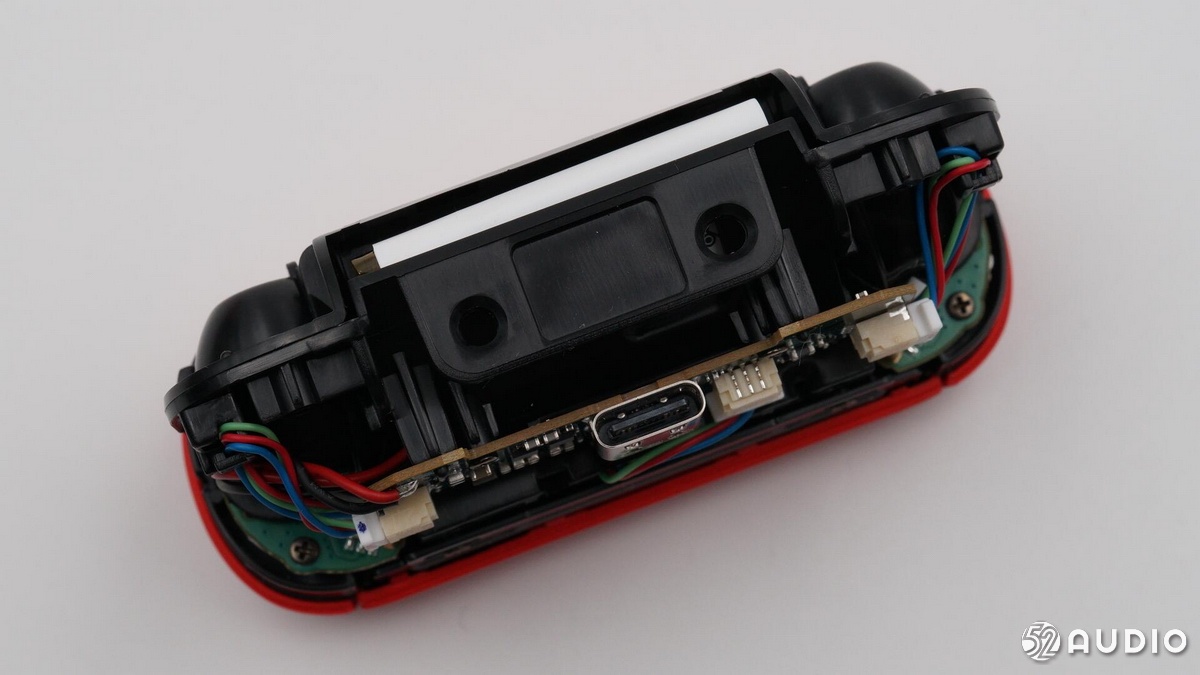

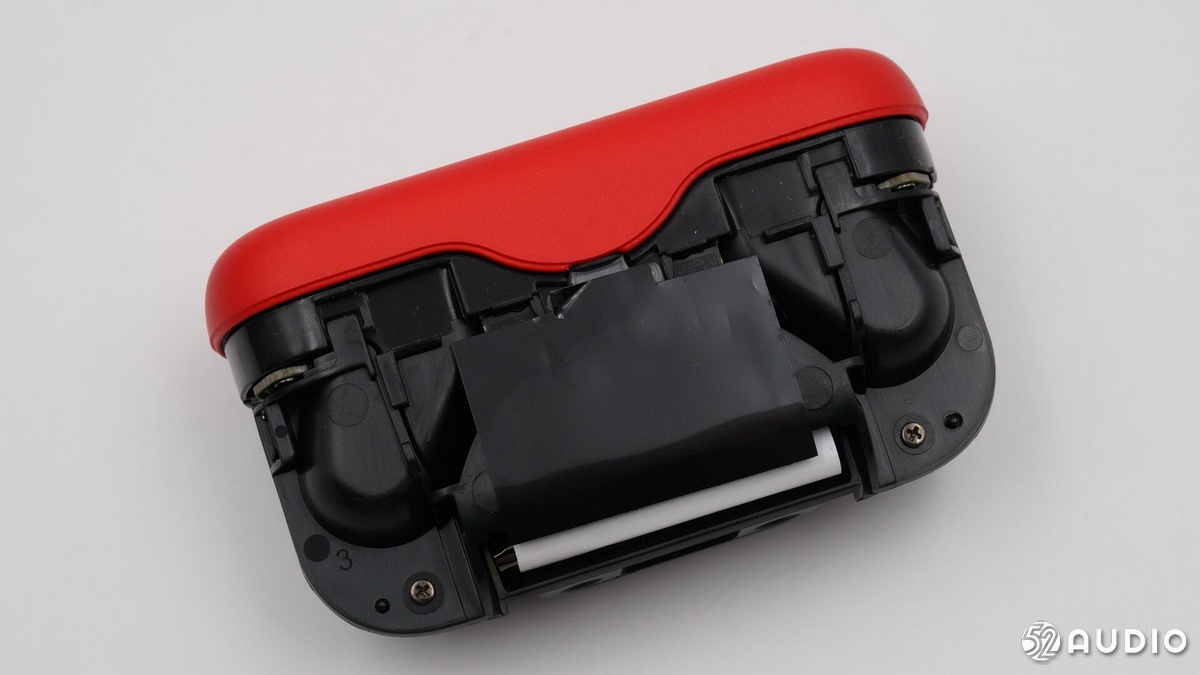

充电盒底部视图，电池与主板位于支架两侧。
充电座舱合页处采用螺丝固定。

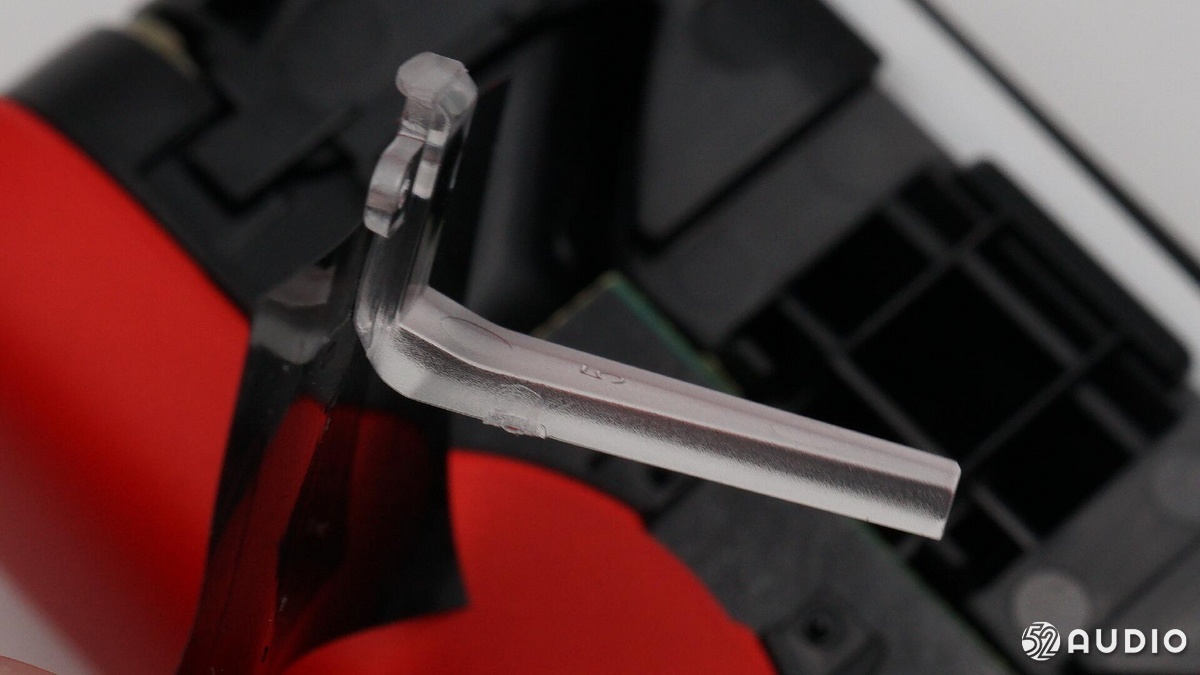

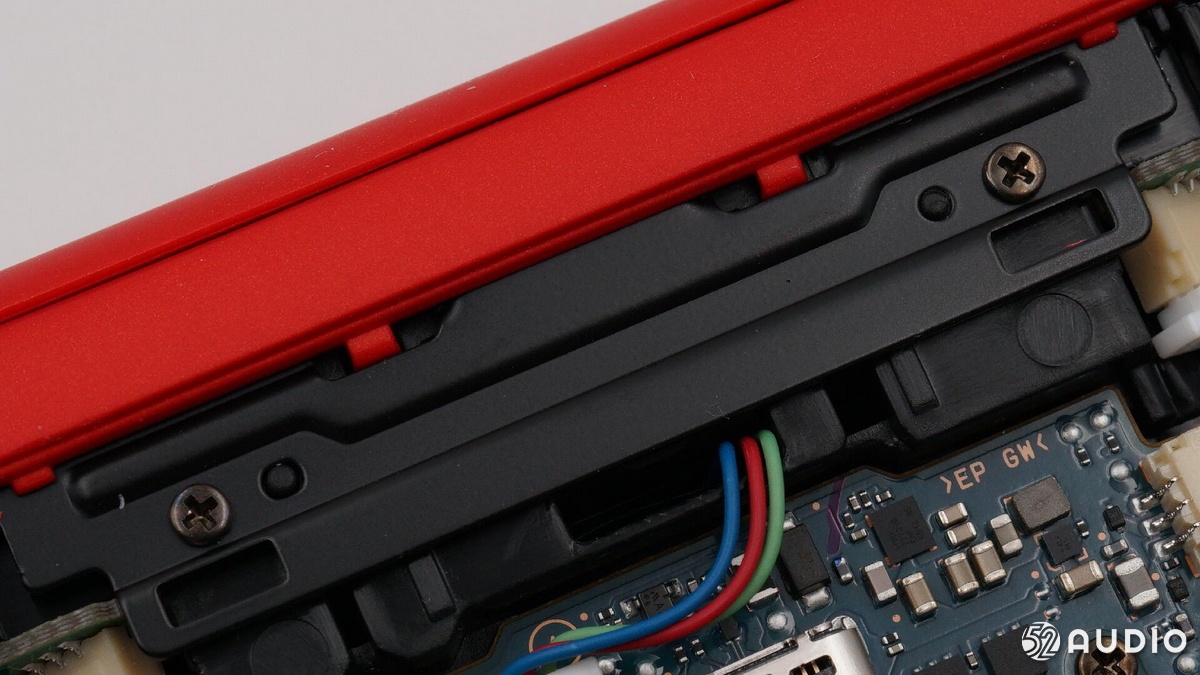

卸下螺丝，取出贯穿于充电盒前后的指示灯导光柱。

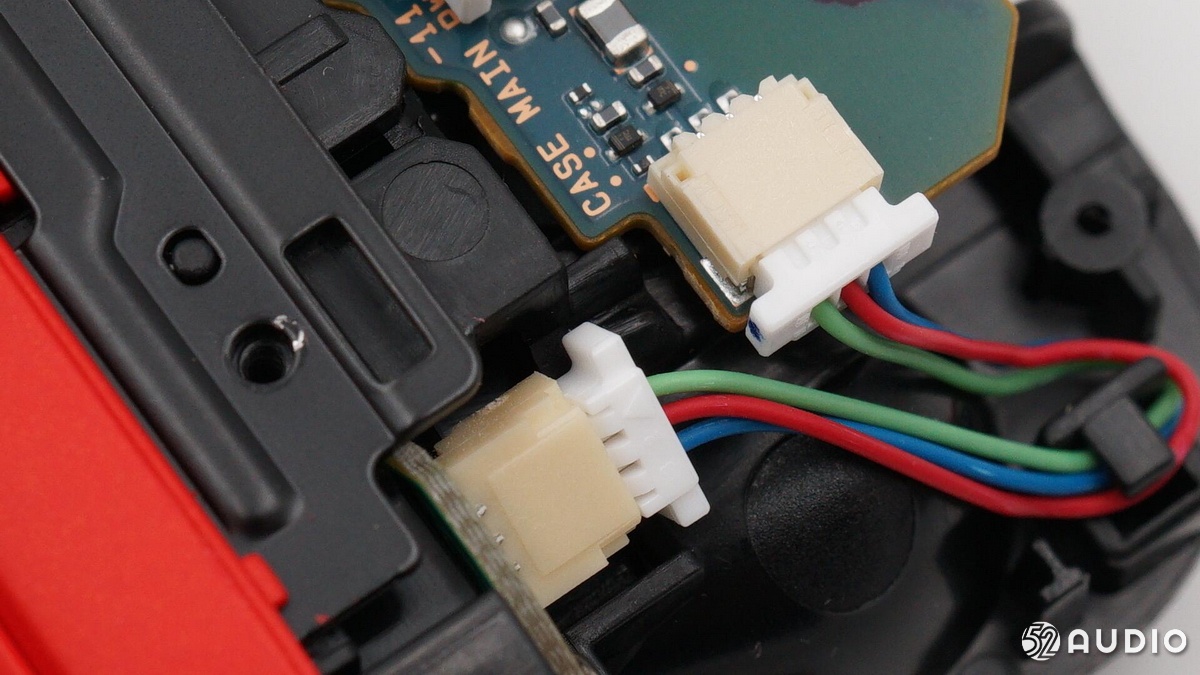

给耳机充电的副板通过排线插座与主板相连。
先取出耳机舱的前半部分的固定支架，电池固定在两个支架之间。

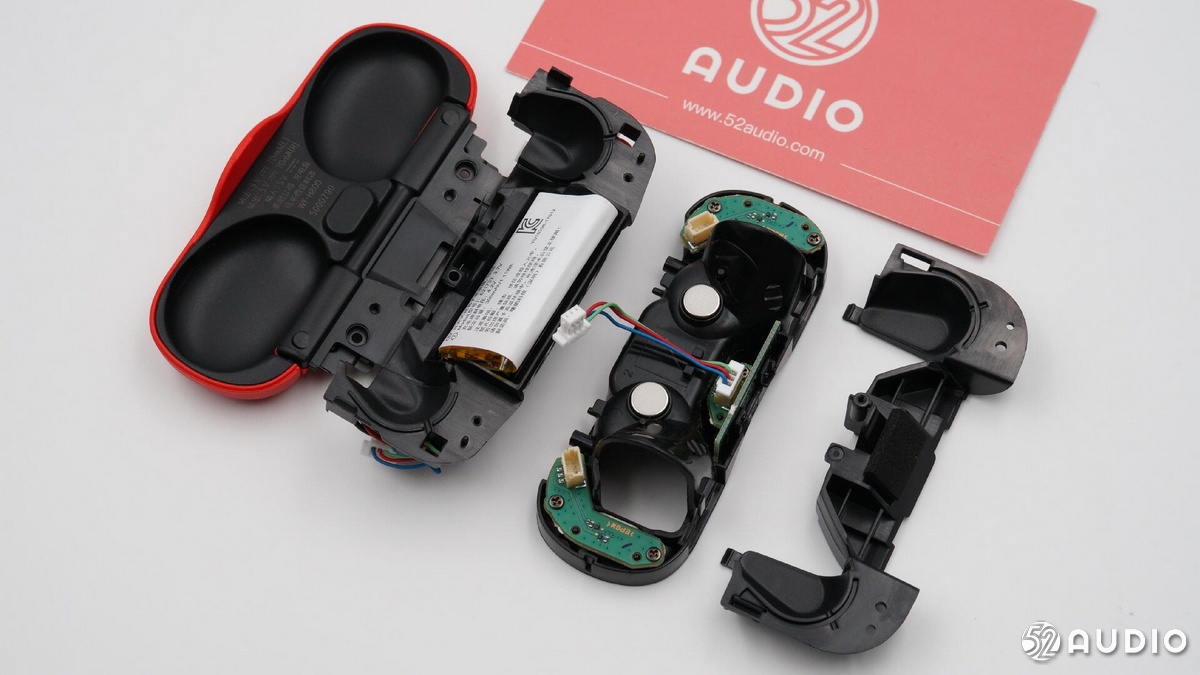

充电盒内部结构可以分为三部分，充电触点副板、NFC、霍尔元件所在的耳机舱上盖、固定电池和主板的耳机舱后半部分、以及耳机舱的前半部分。

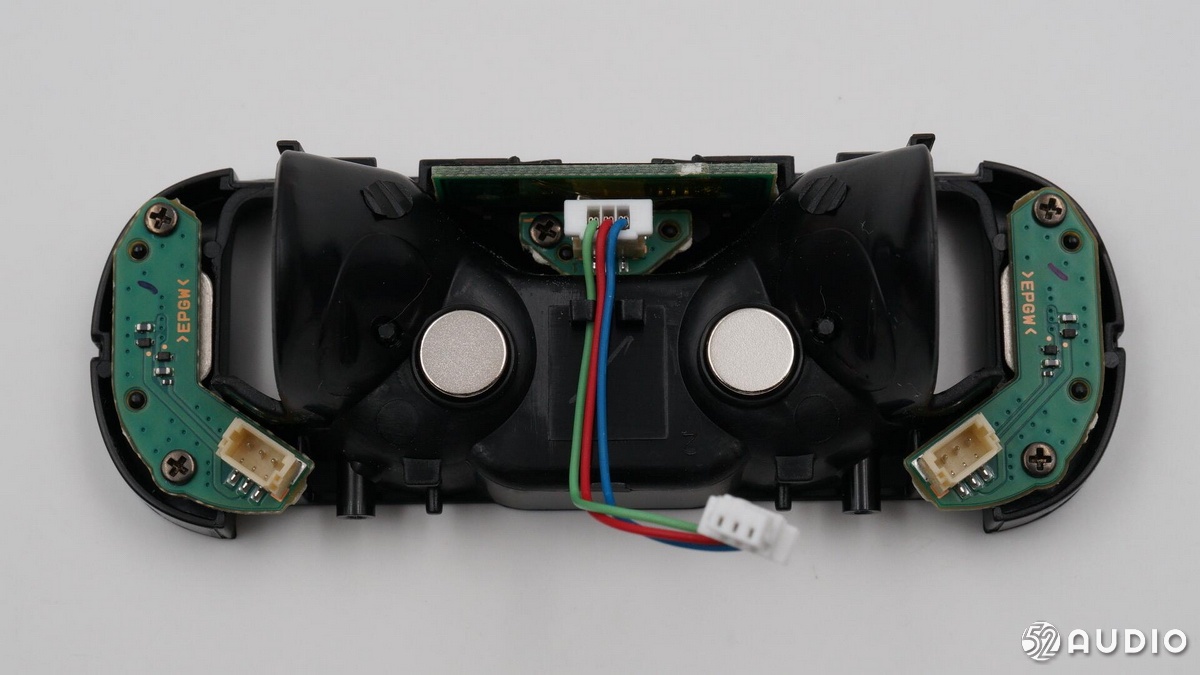

充电副板通过螺丝固定，中间上部立着的是NFC模块、往下有排线插座的是霍尔元件副板，两个圆形磁铁用于吸附耳机。左右两端是充电触点副板。

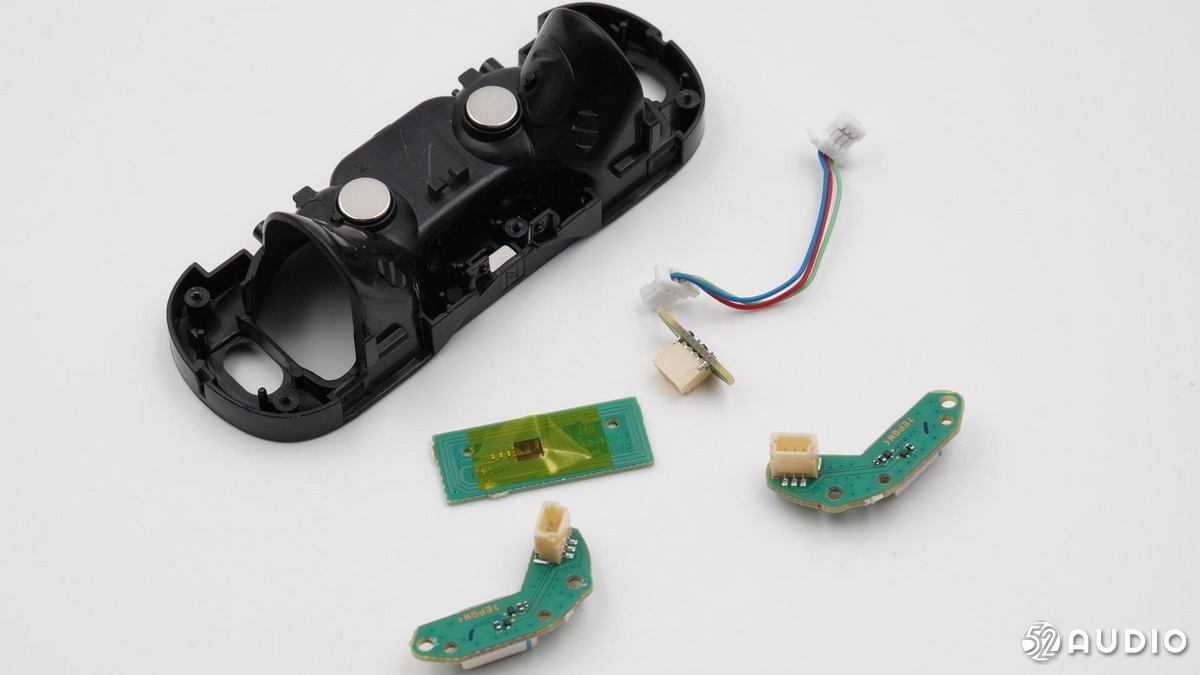

分离盖板上的多块副板。
左右耳机的充电副板特写。

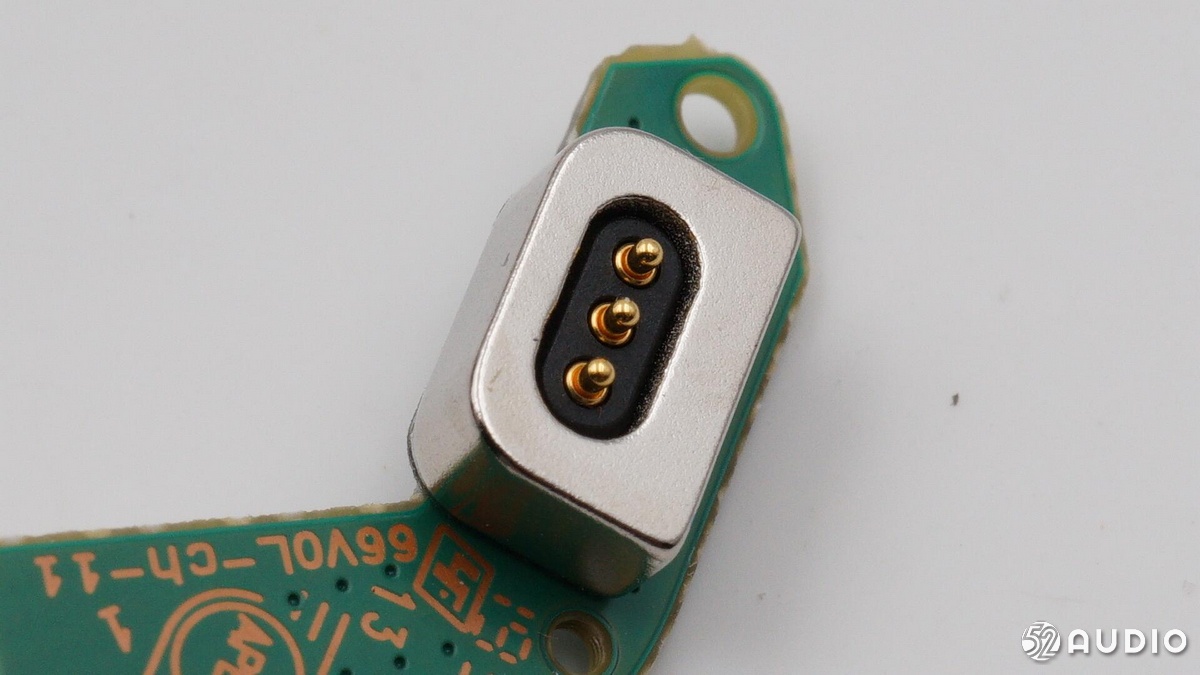

此次索尼把充电顶针及其电路进行了封装保护，外圈是磁铁利于充电触点与耳机接触紧密，从外面看上去还有一定的装饰作用。
NFC小板特写，外面有绝缘贴纸。

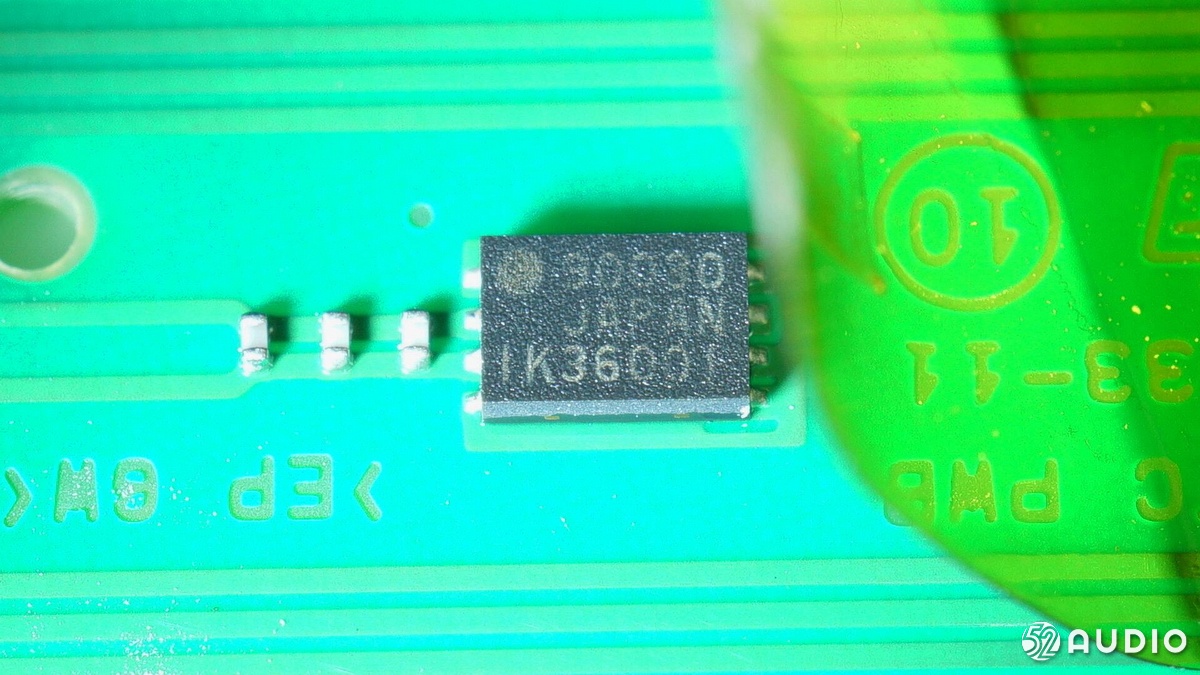

丝印90030 JAPAN K3600 IC，索尼的NFC芯片。
盖板内侧还有一块小板。

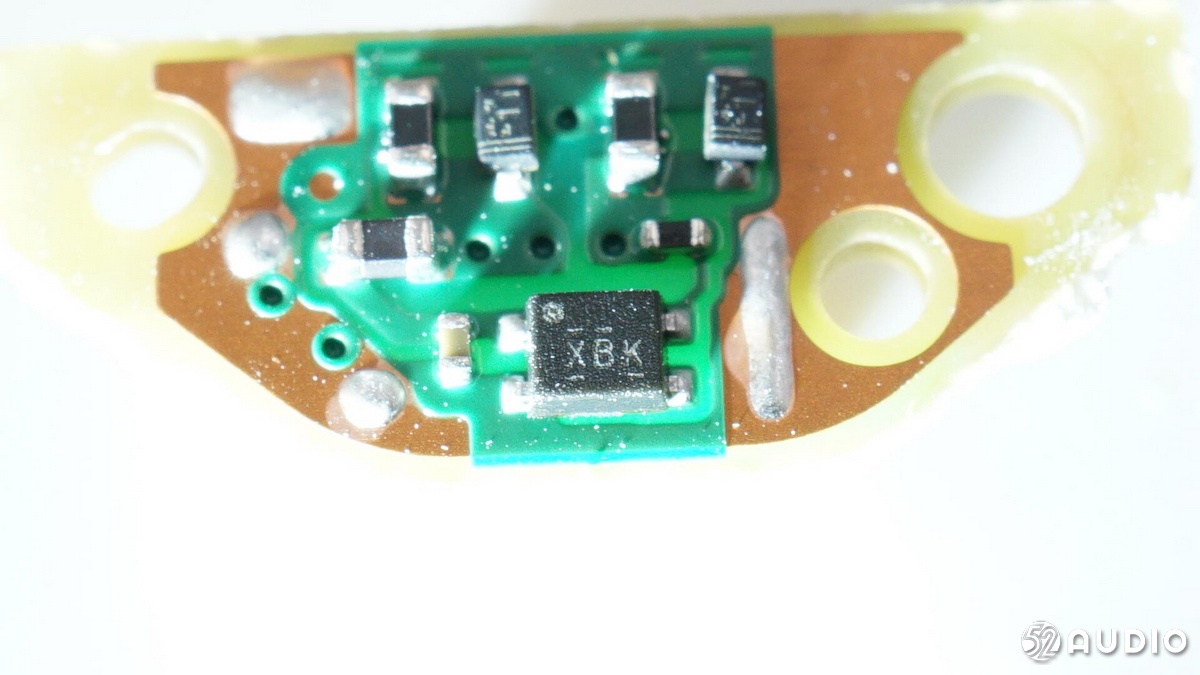

霍尔芯片特写，检测开关盒盖状态。

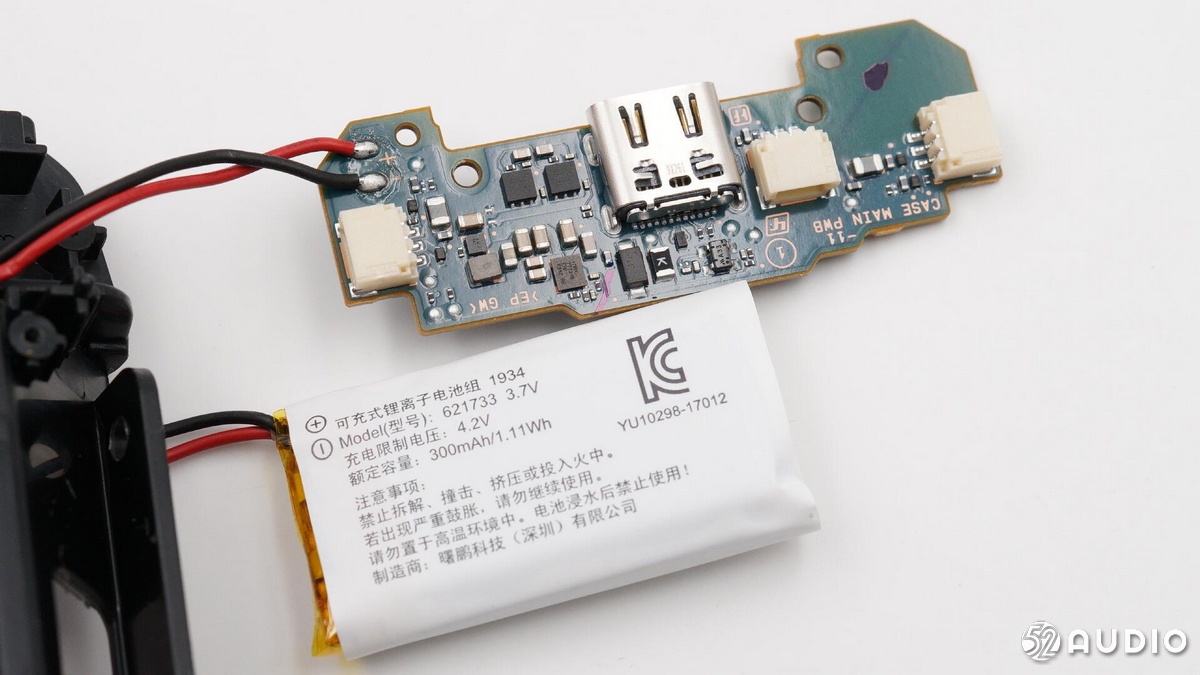

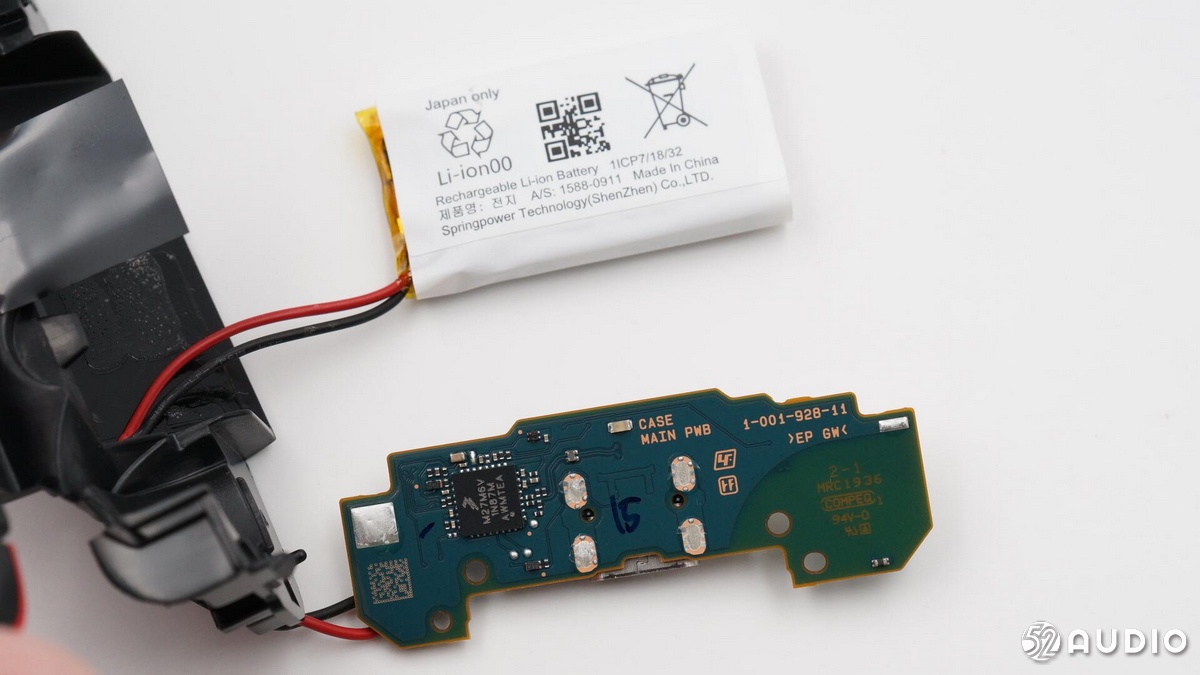

电池和主板一侧特写。
电池和主板另一侧的特写。

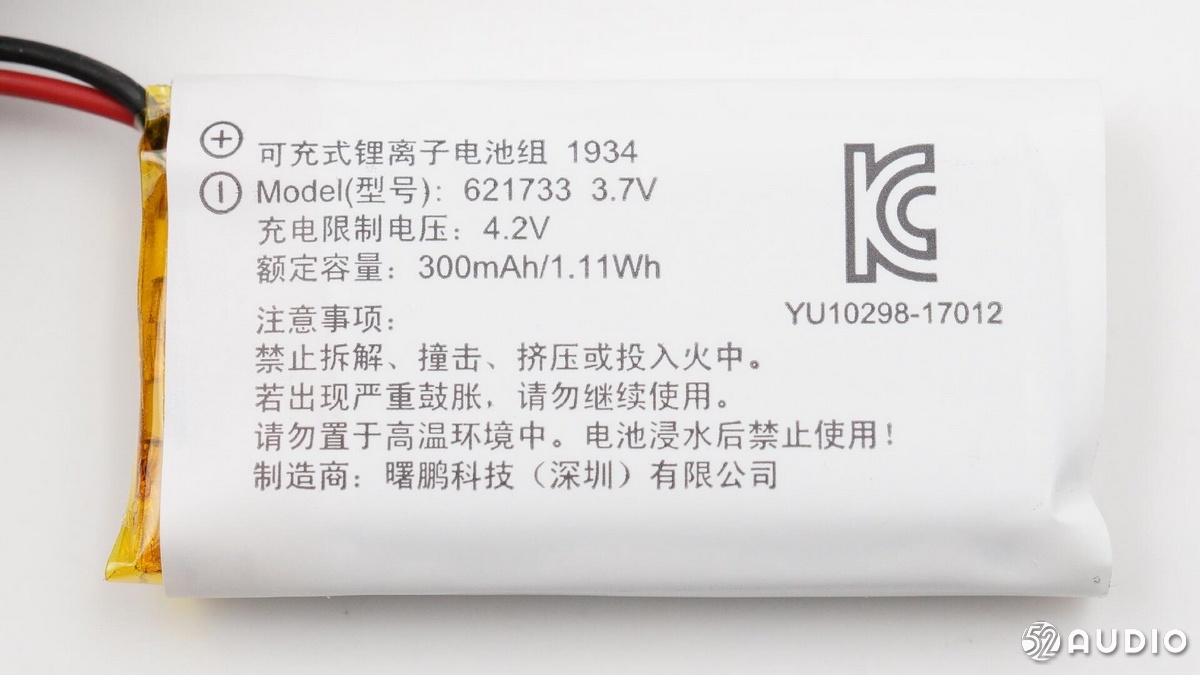

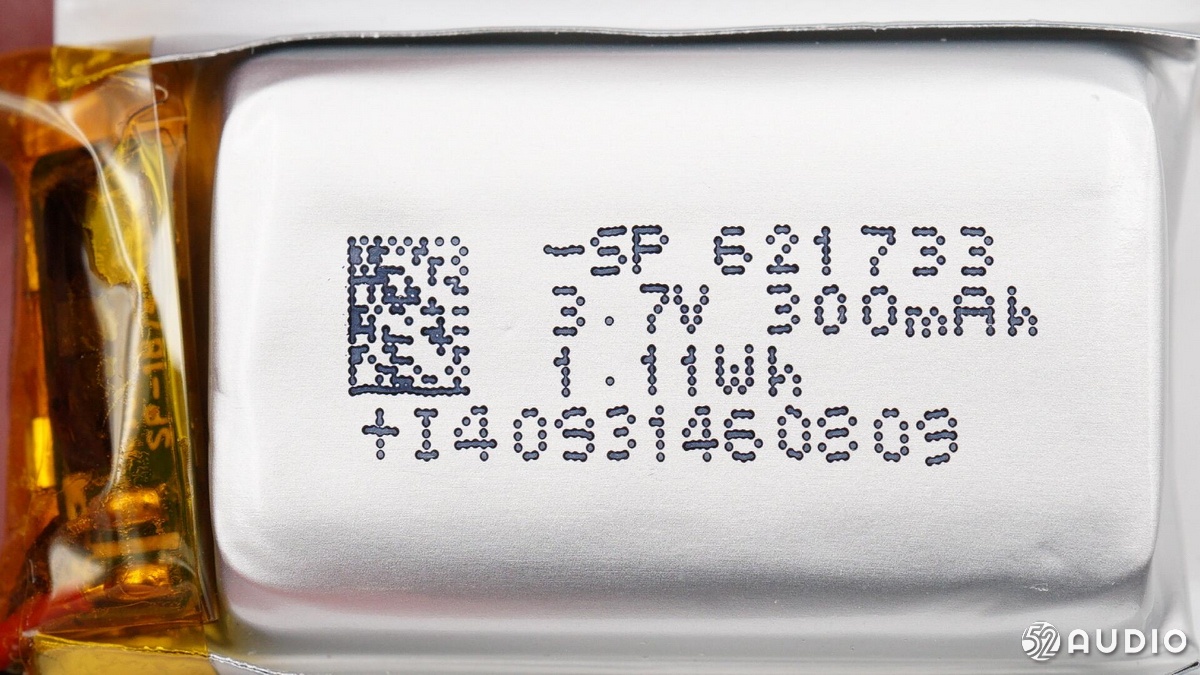

充电盒电池信息特写，型号：621733、3.7V，充电限制电压：4.2V，额定容量：300mAh/1.11Wh，制造商为曙鹏科技（深圳）有限公司。
电池另一面上的认证信息。
电池上的信息与标签上的一致。

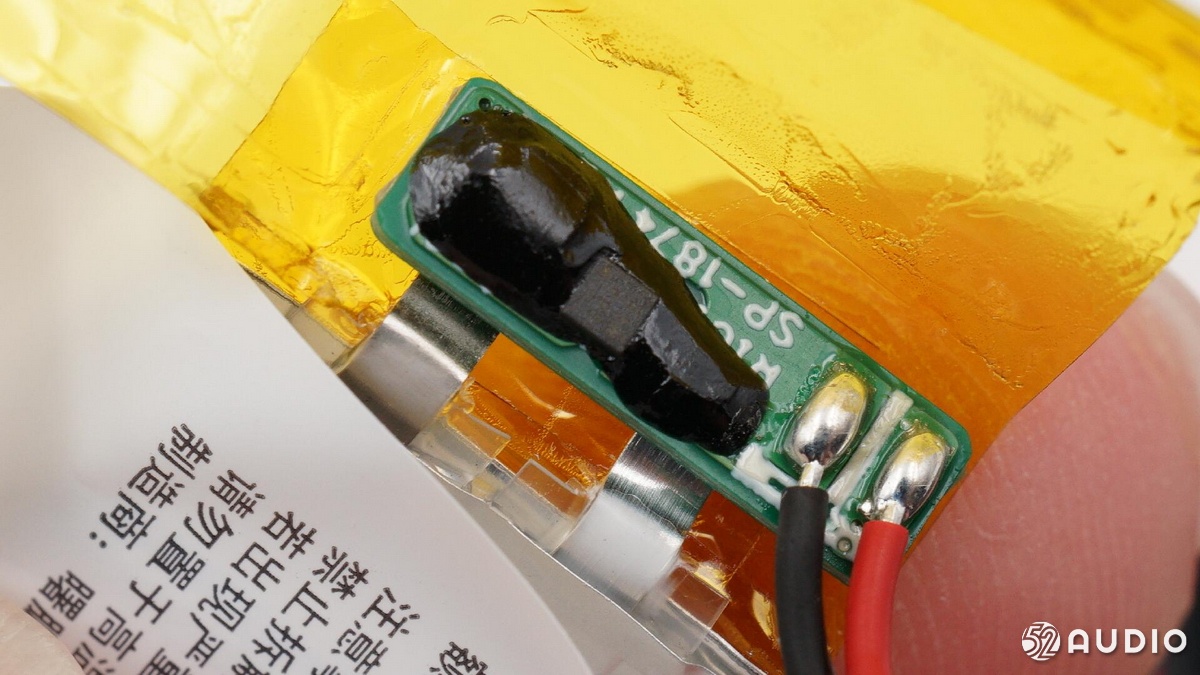

电池保护电路特写，保护芯片胶水加固。

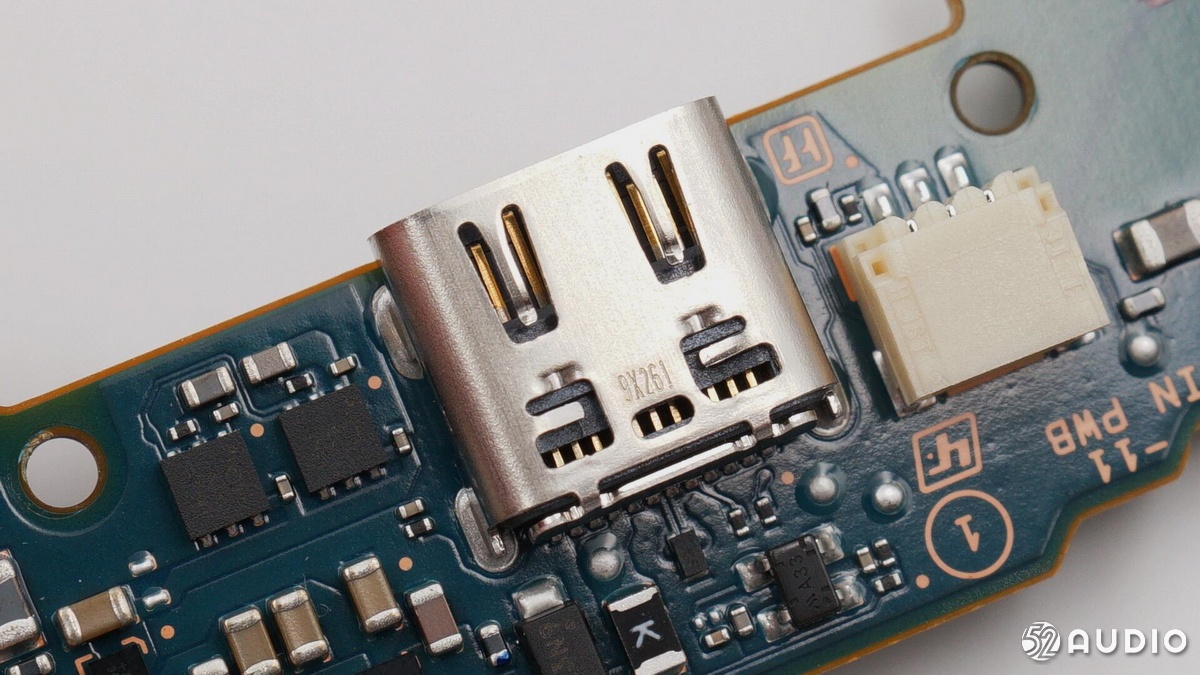

Type-C充电接口母座特写。

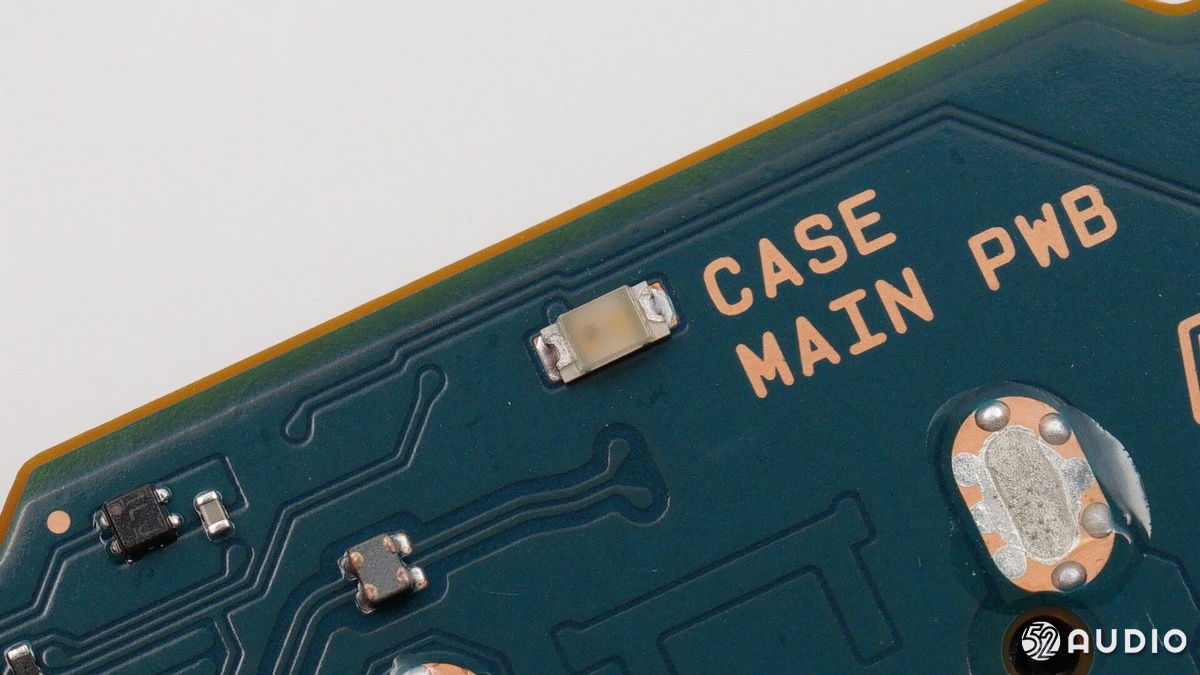

LED指示灯特写，旁边英语为“充电盒主线路板”。

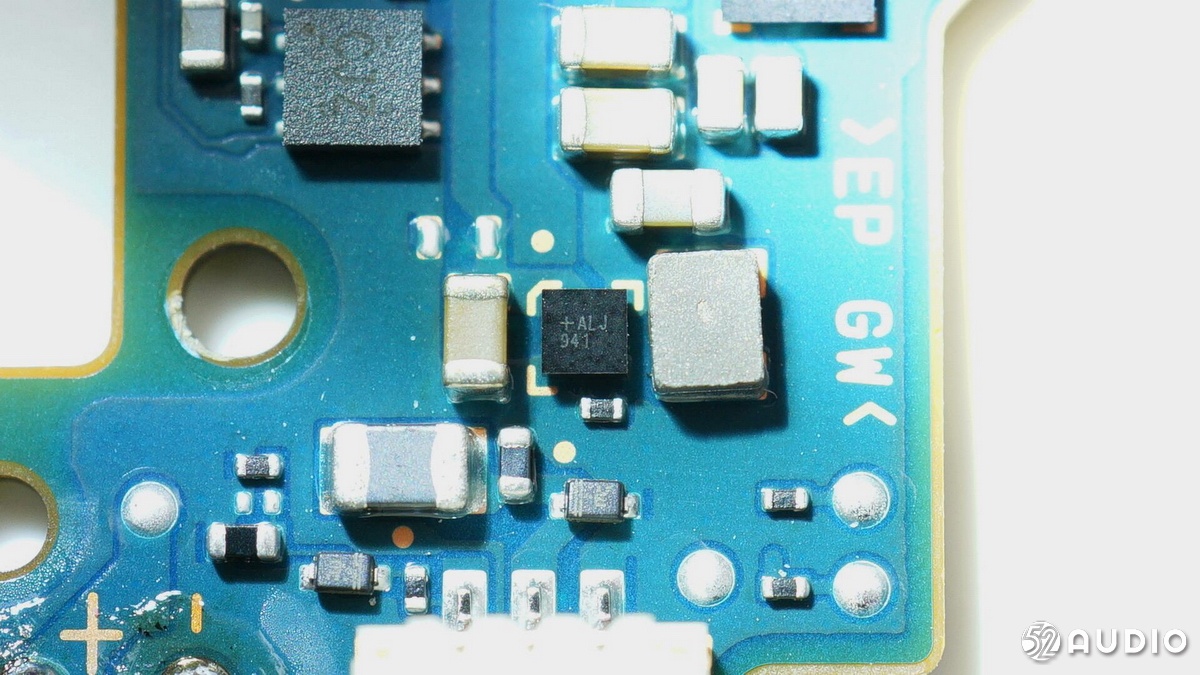

MITSUMI三美稳压器，为MCU供电。

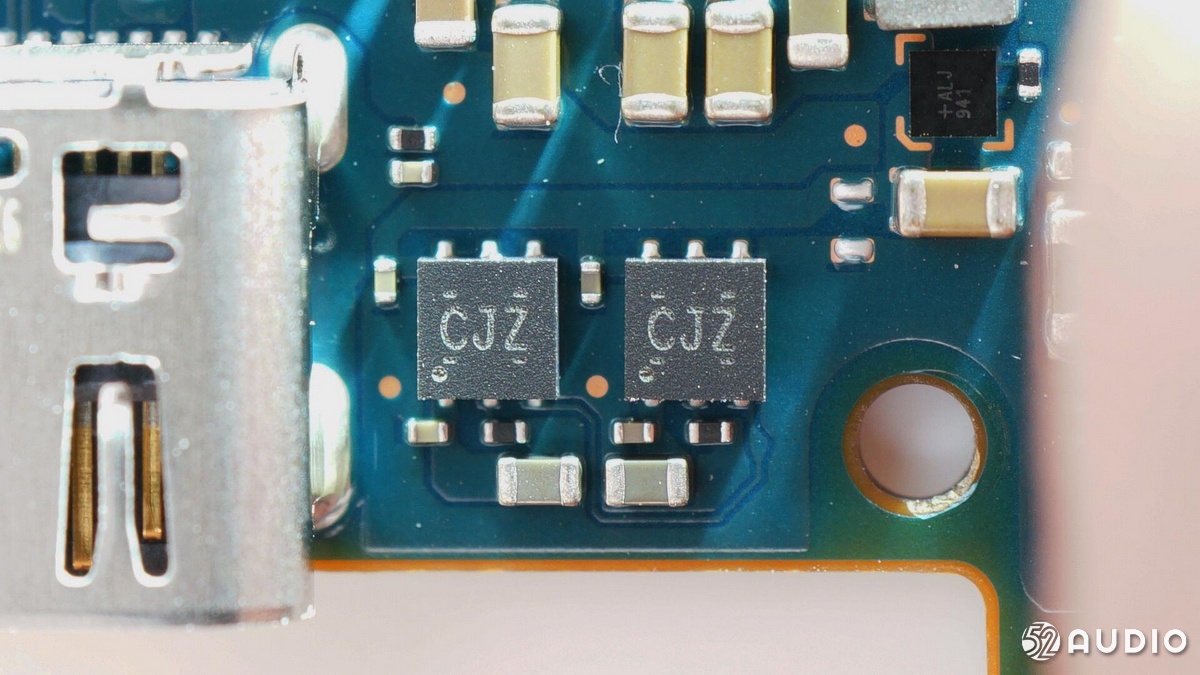

两颗TI德州仪器的TPS2553保护IC，保护电流可调，用于耳机充电限流和短路保护功能。

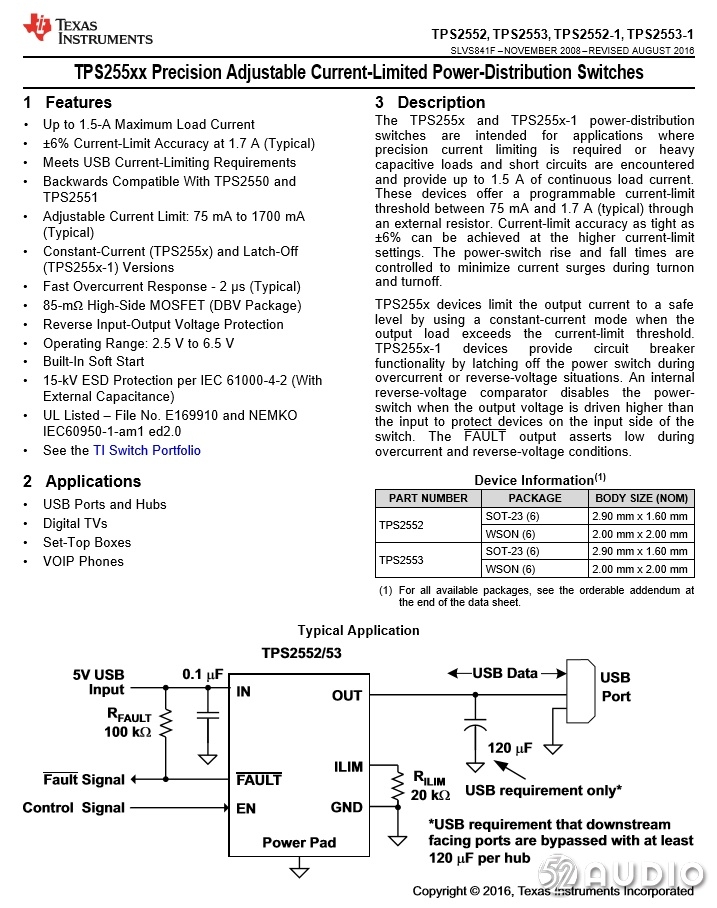

TI 德州仪器TPS2553详细介绍。
Maxim美信 MAX8969升压IC，最高输出电流1A，支持真关断模式，内置多种保护功能，开关频率3MHz，用于将内置电池升压为耳机充电。

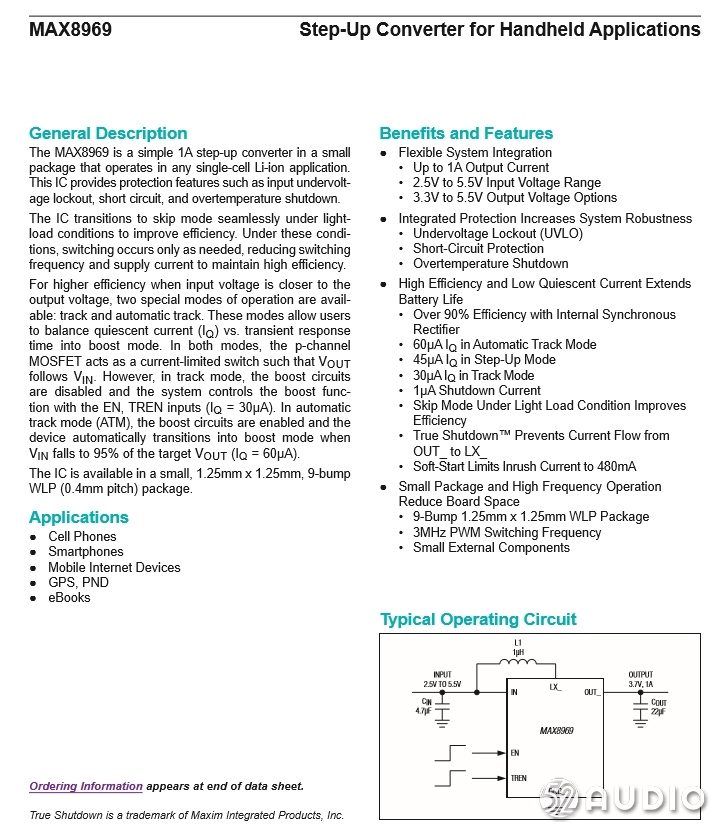

Maxim美信 MAX8969详细资料。

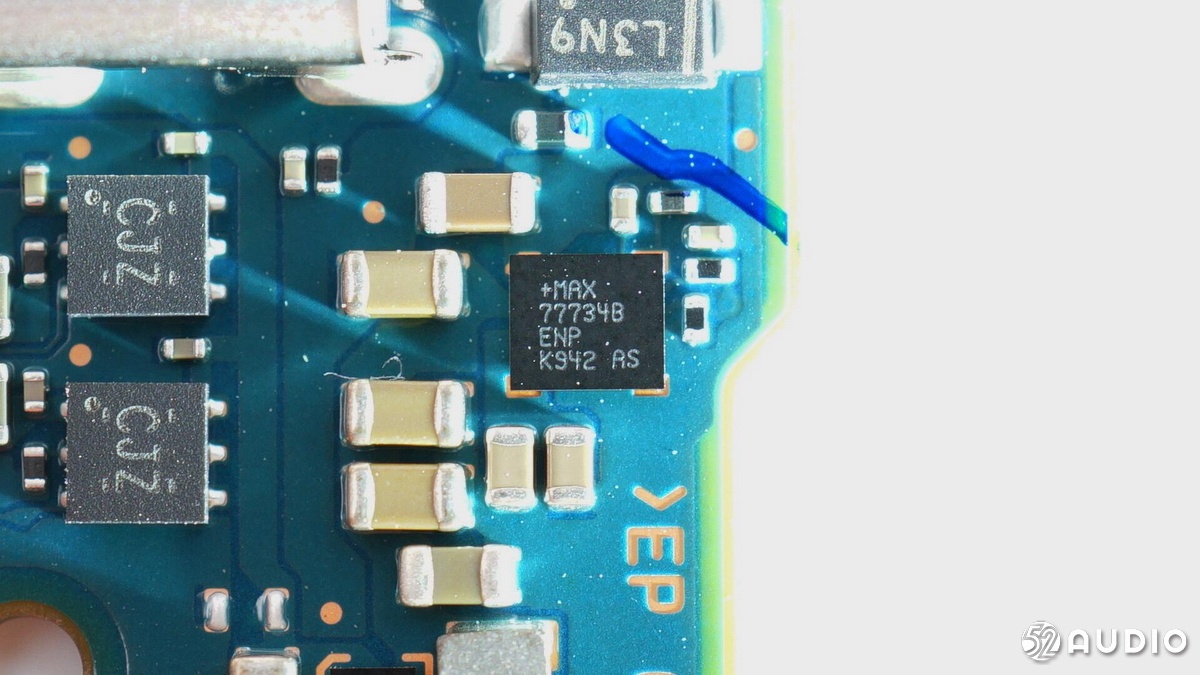

Maxim美信 MX77734 超低功耗电源管理芯片，支持功率路径管理和锂电池充电以及线性稳压。

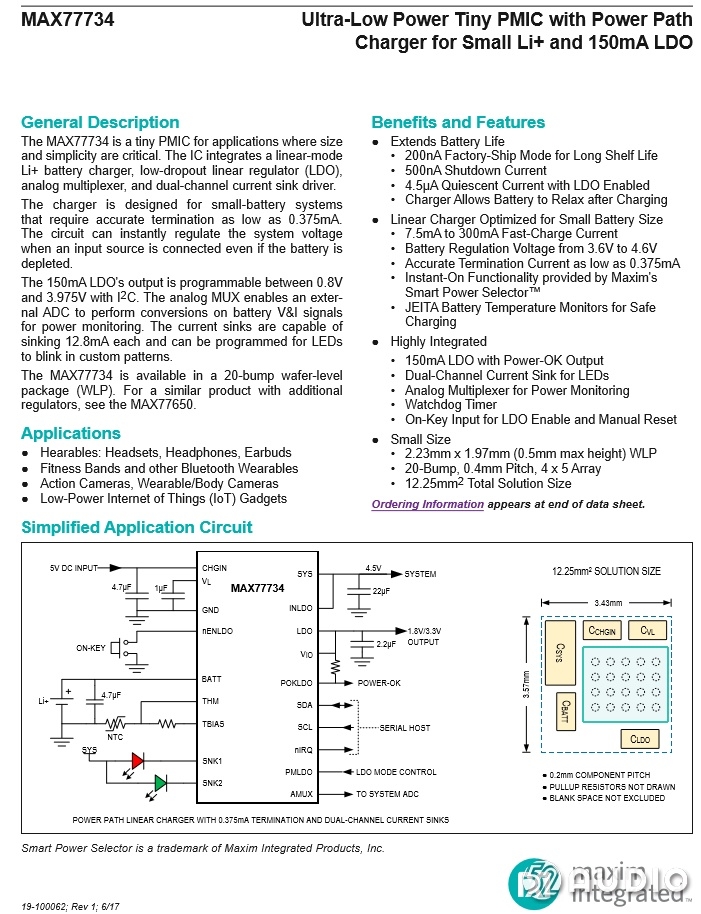

Maxim美信 MX77734详细资料。

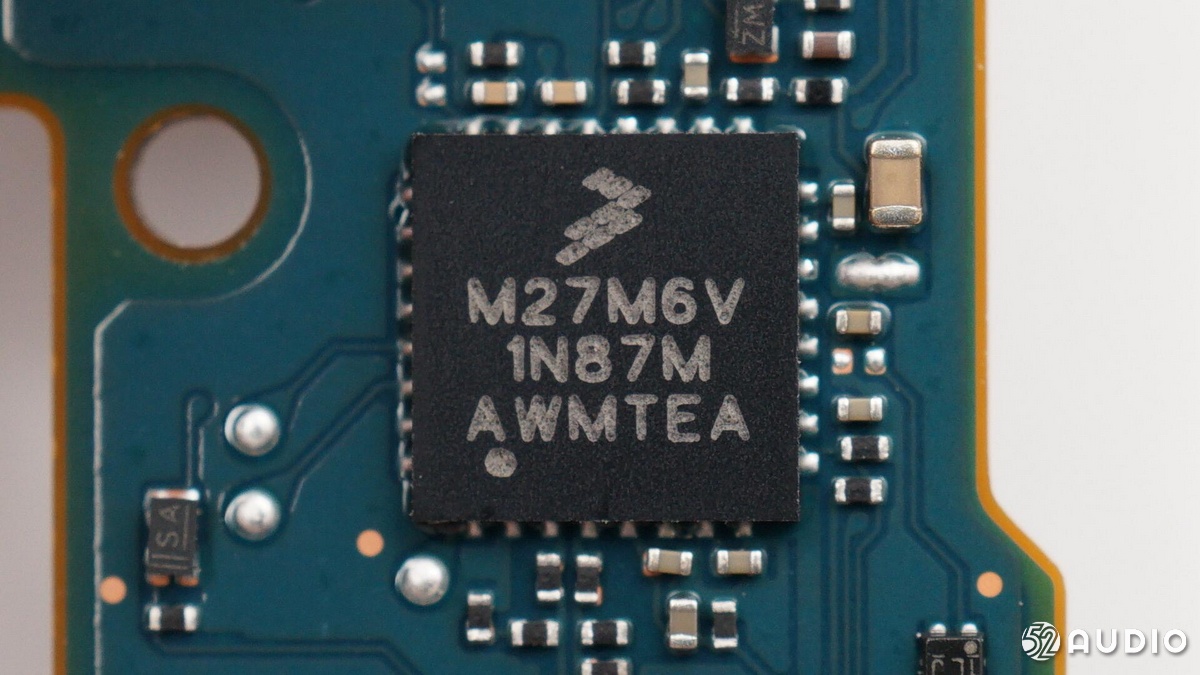

飞思卡尔半导体的单片机，用于连接和充电盒控制，型号 MKL27Z64VFM4。

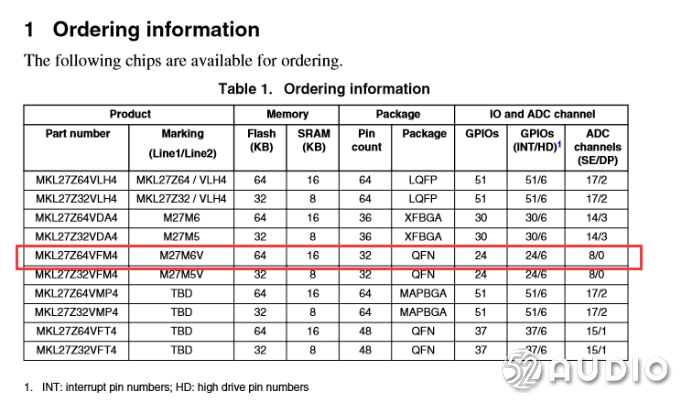

飞思卡尔MKL27Z64VFM4详细资料。
下面开始拆解耳机，黑色腔体有一圈保护贴纸。

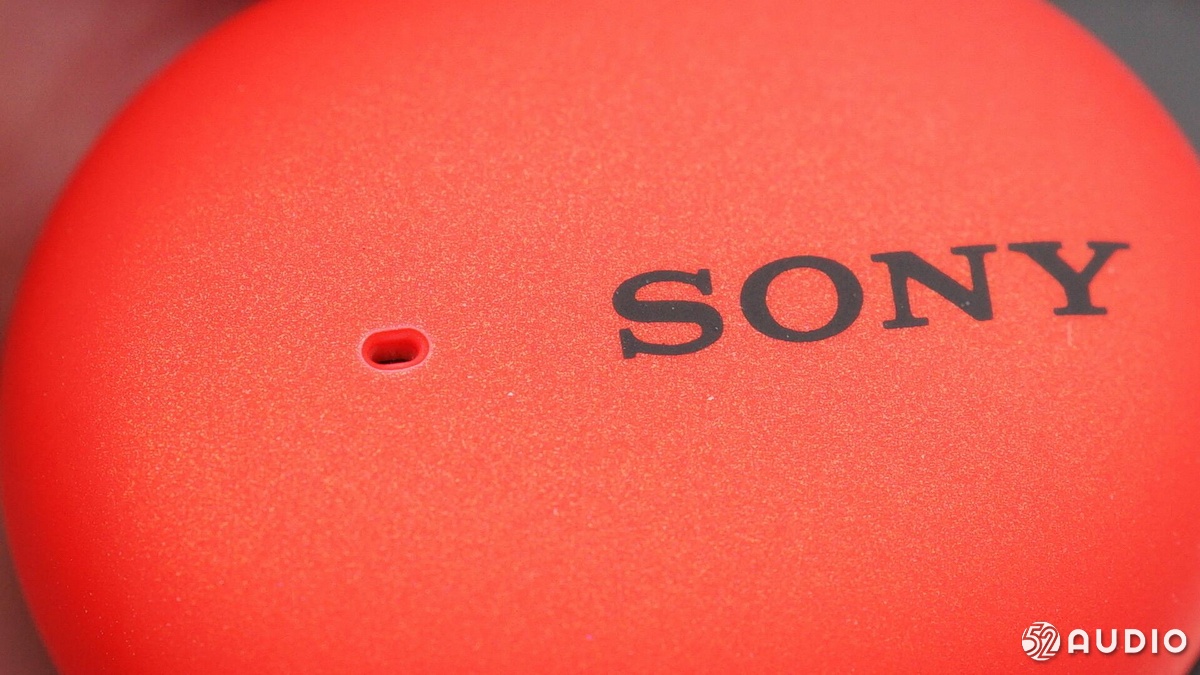

红色腔体外侧有一个麦克风拾音孔，表面经磨砂处理，光线反射后还能看见反光的小颗粒增加质感。

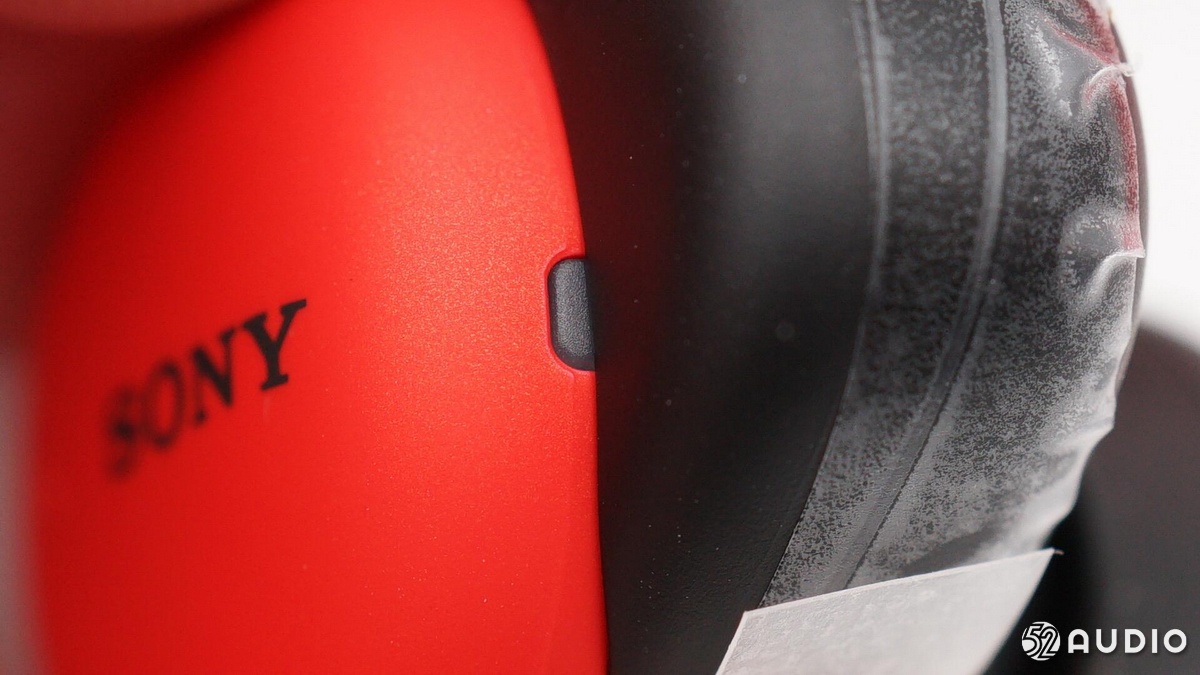

红色腔体与黑色腔体连接处有指示灯开窗。
红色腔体底部的实体按键特写。
充电触点模块，椭圆的金属圈对应充电盒充电触点的磁铁。从后面拆解可知充电触点周围还有一圈橡胶圈具备一定的防尘功能。
另一侧为红外传感器开窗。
入耳处的调音孔特写。

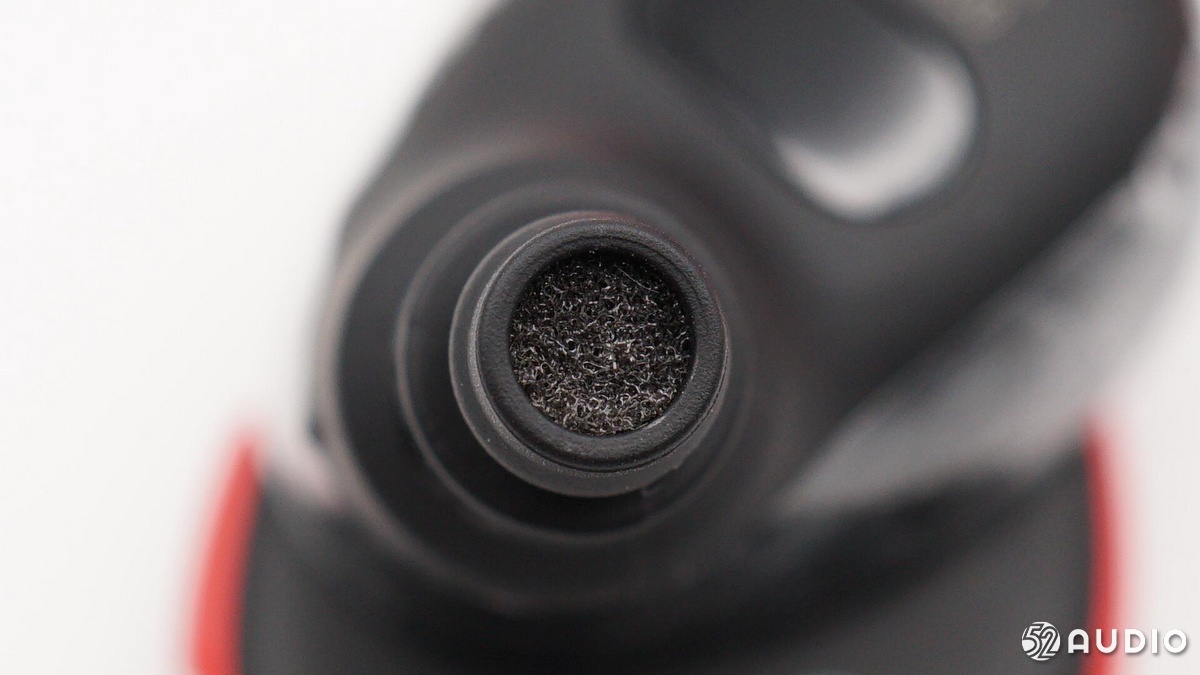

出音孔处的防尘棉 。

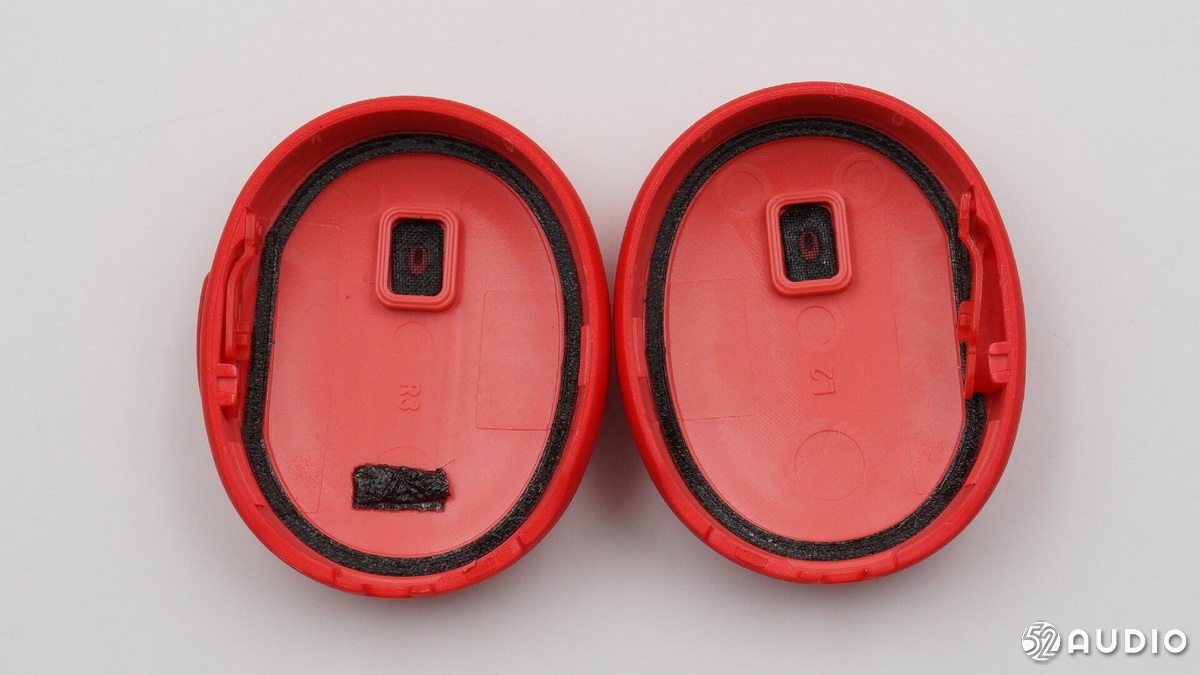

撬开耳机盖板，左右耳机布局一致。盖板和耳机本体采用卡扣固定，且使用了一块面积很小的黑色长方形双面胶进行加固（图中左侧盖板内可见）。
耳机盖板内侧特写，上方是麦克风开孔和保护泡棉。上盖内侧一圈完整的黑色泡棉同样能起到一定的防尘作用。

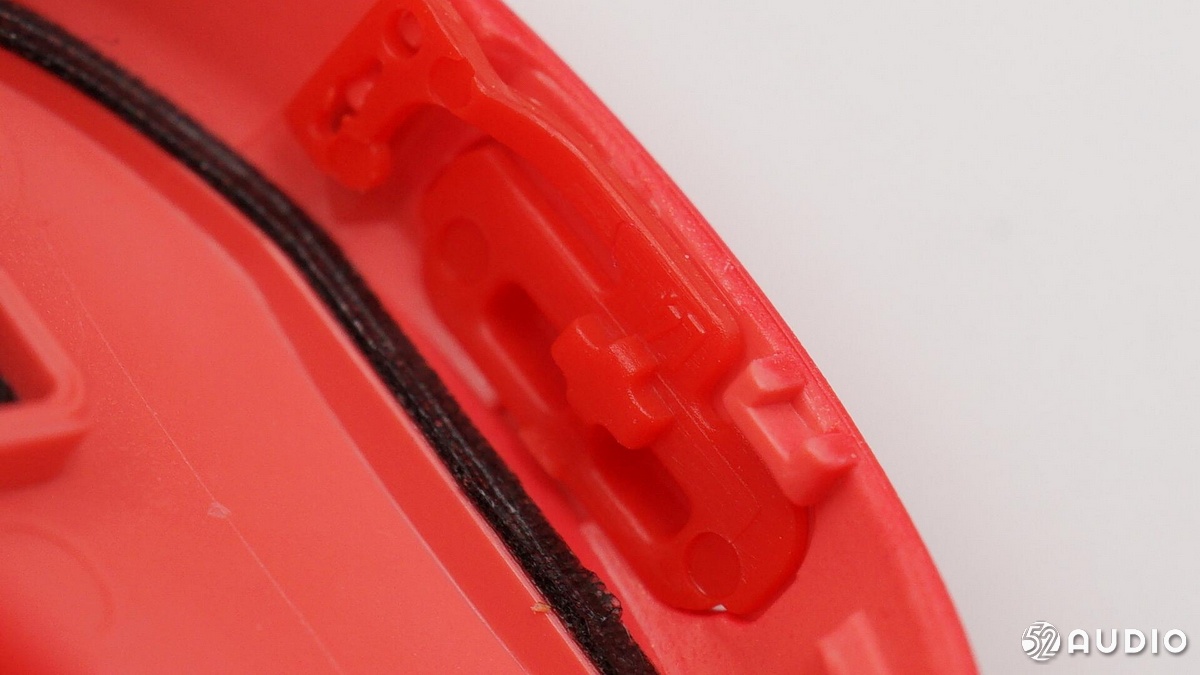

按键内侧特写。

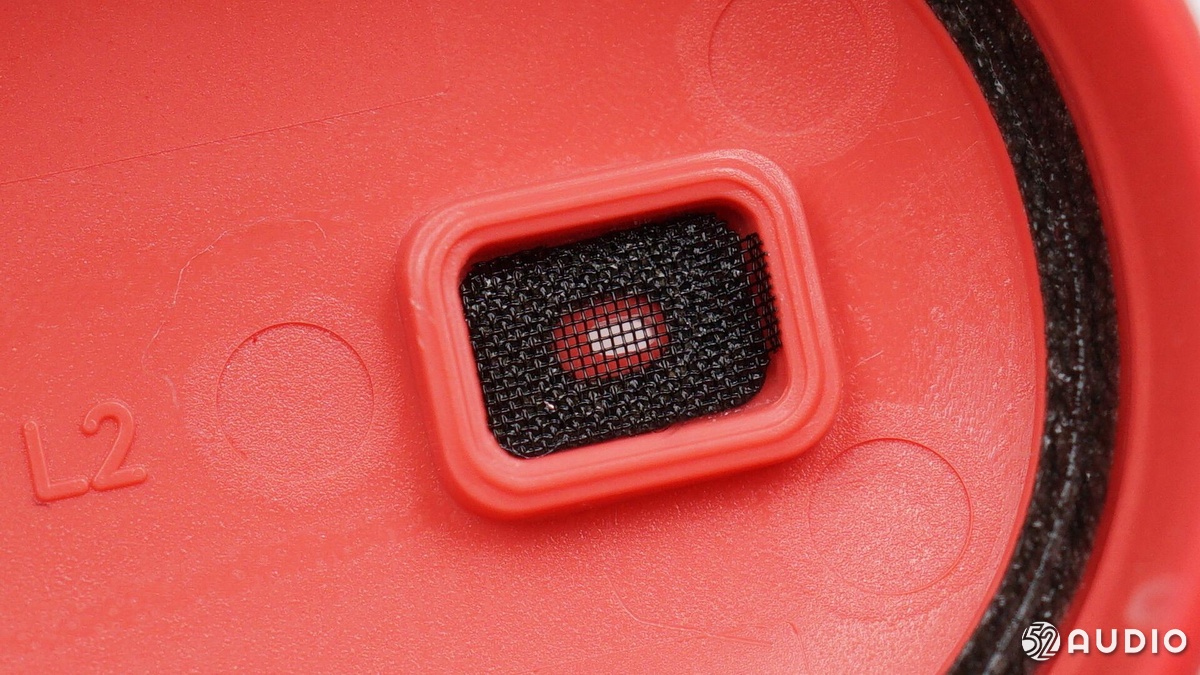

麦克风开孔内侧有防尘网。

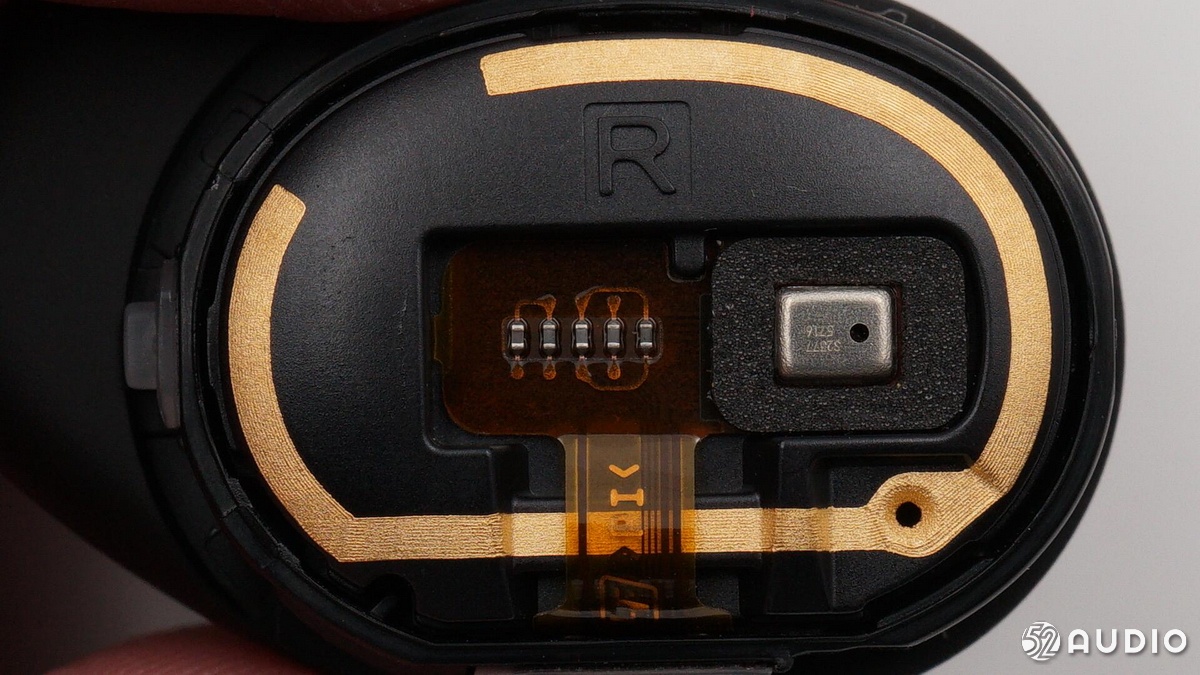

耳机外侧结构，金色外圈为金属化蓝牙天线，中间是MEMS硅麦和排线。
微动按键外侧同样做了防尘处理。

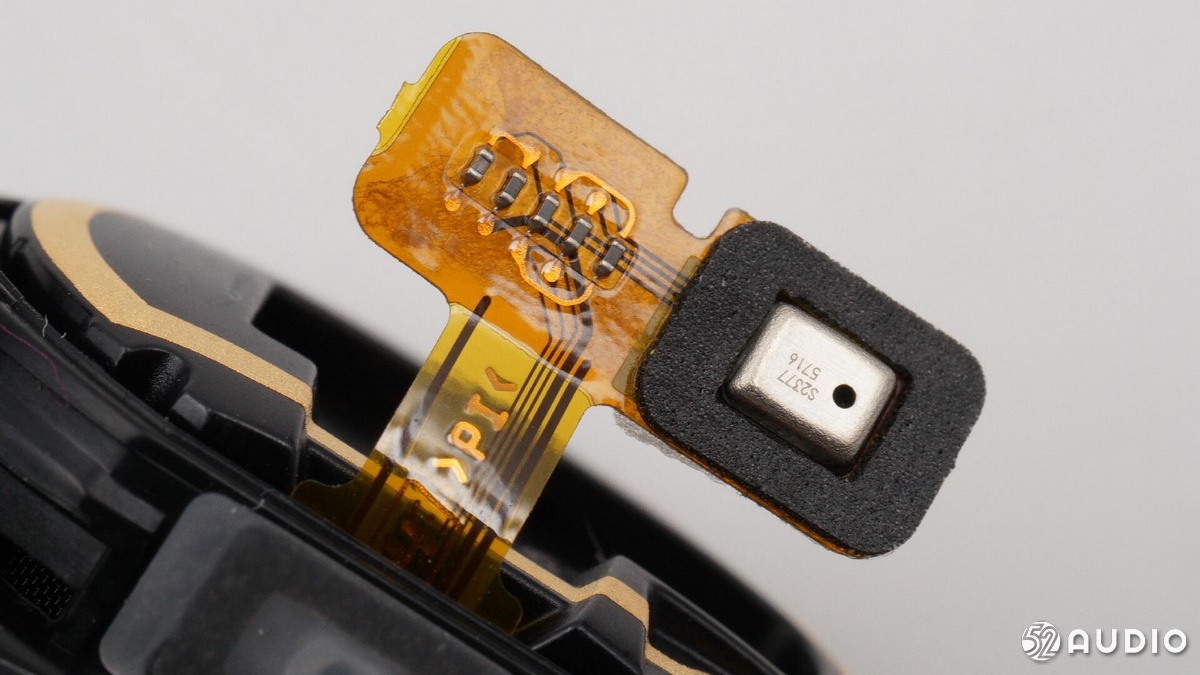

MEMS硅麦及其所在的排线。

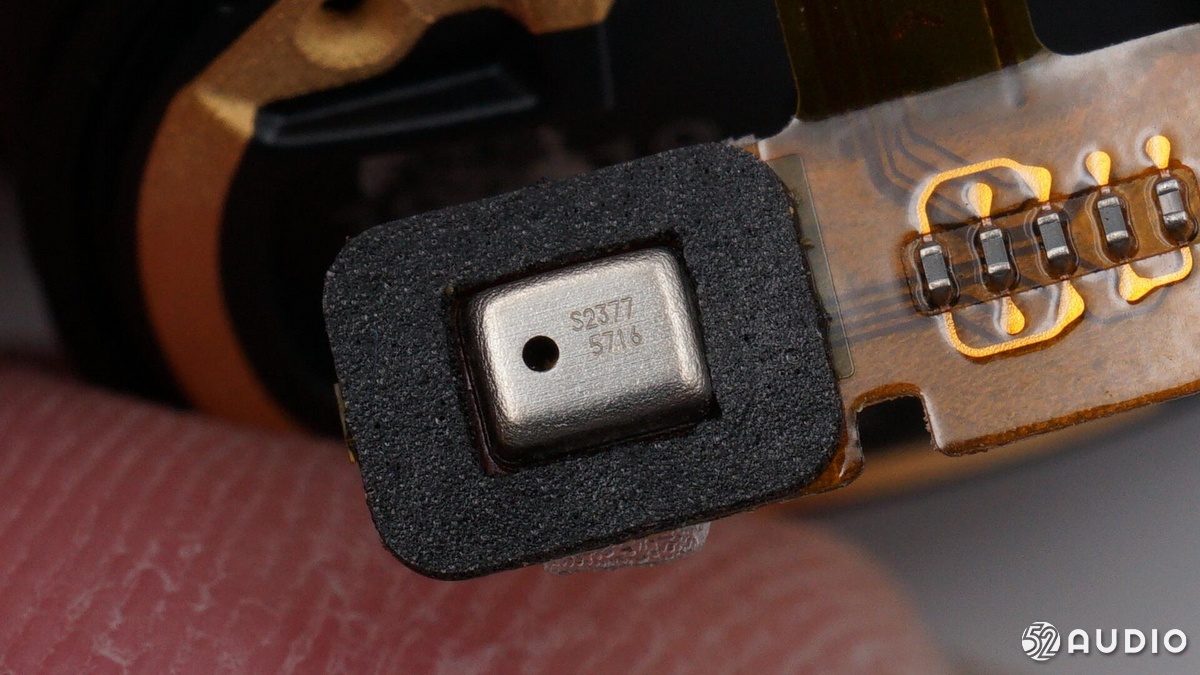

丝印S2377 5716的MEMS，外圈有缓震泡棉保护。
音腔外侧盖板外面特写，中间有数字编号。

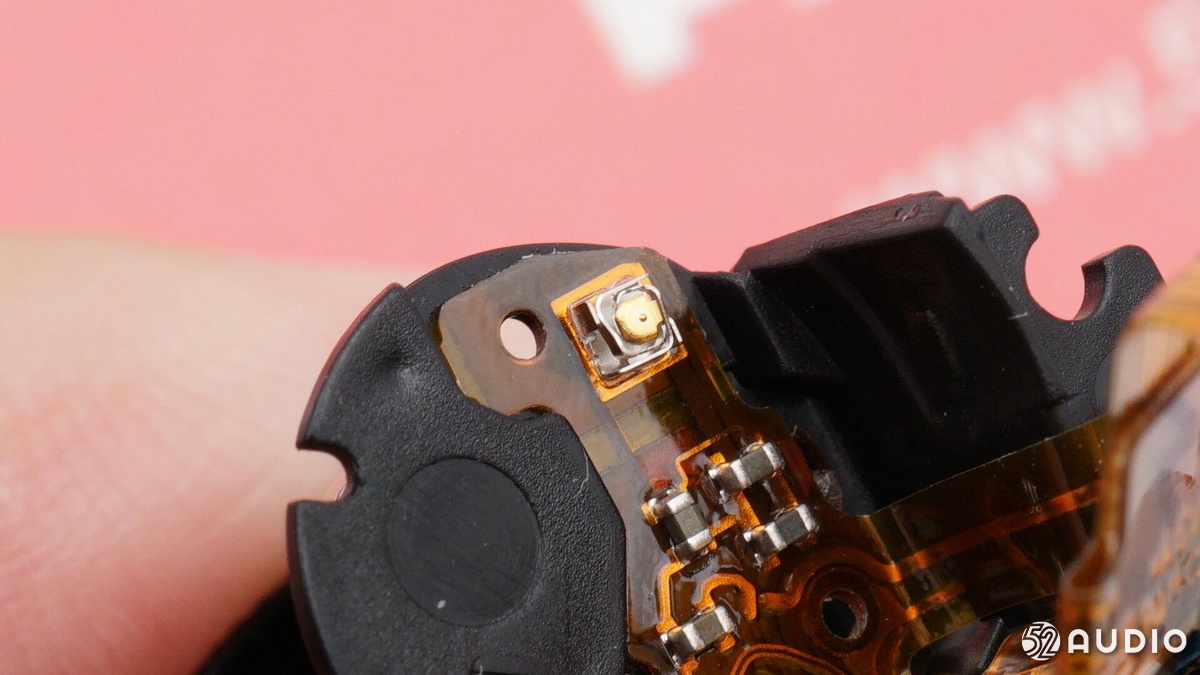

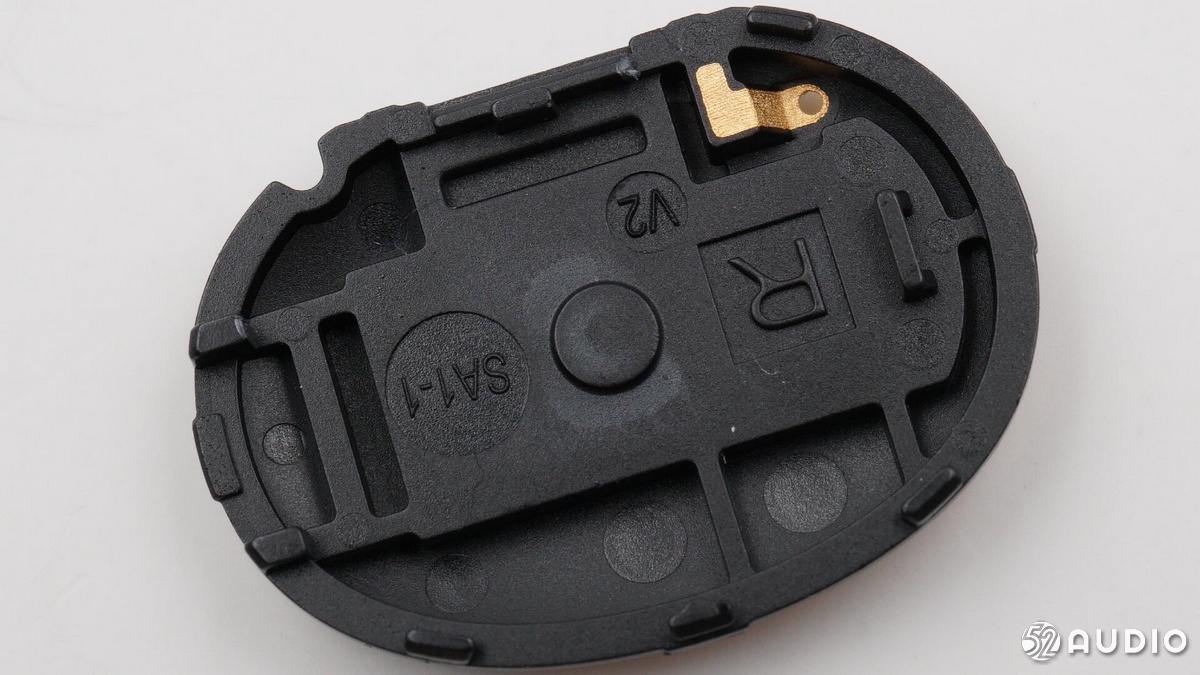

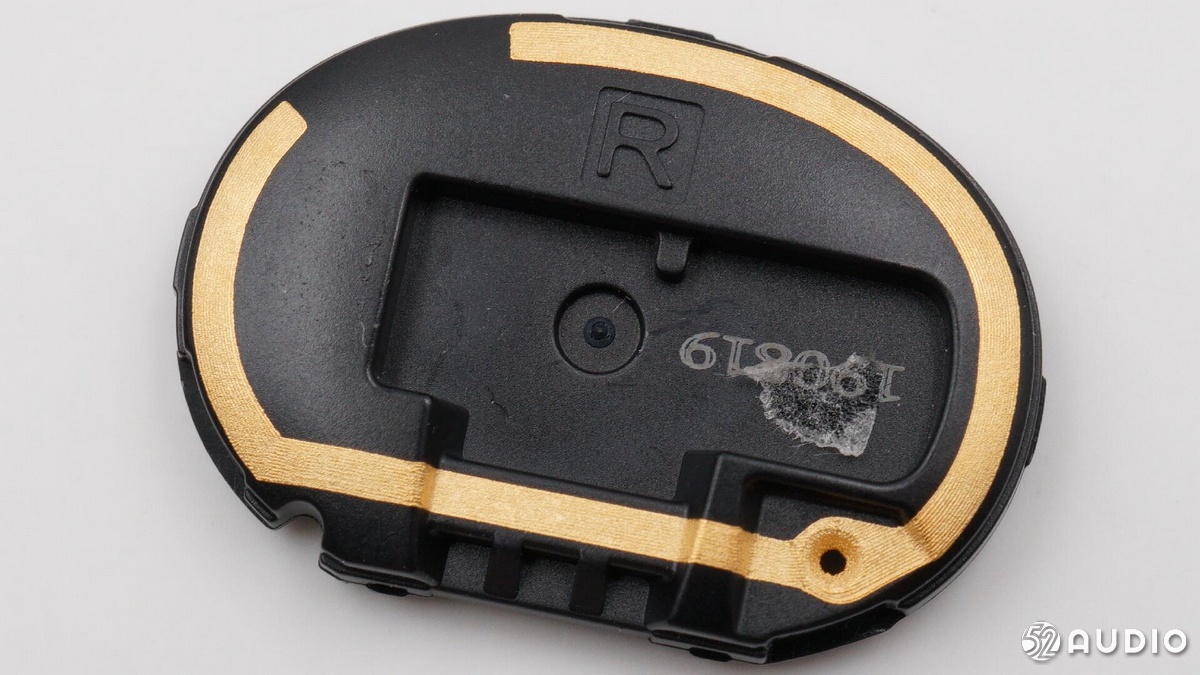

音腔外侧盖板内部，有L/R左右标识，右上角处是天线的连接触点。

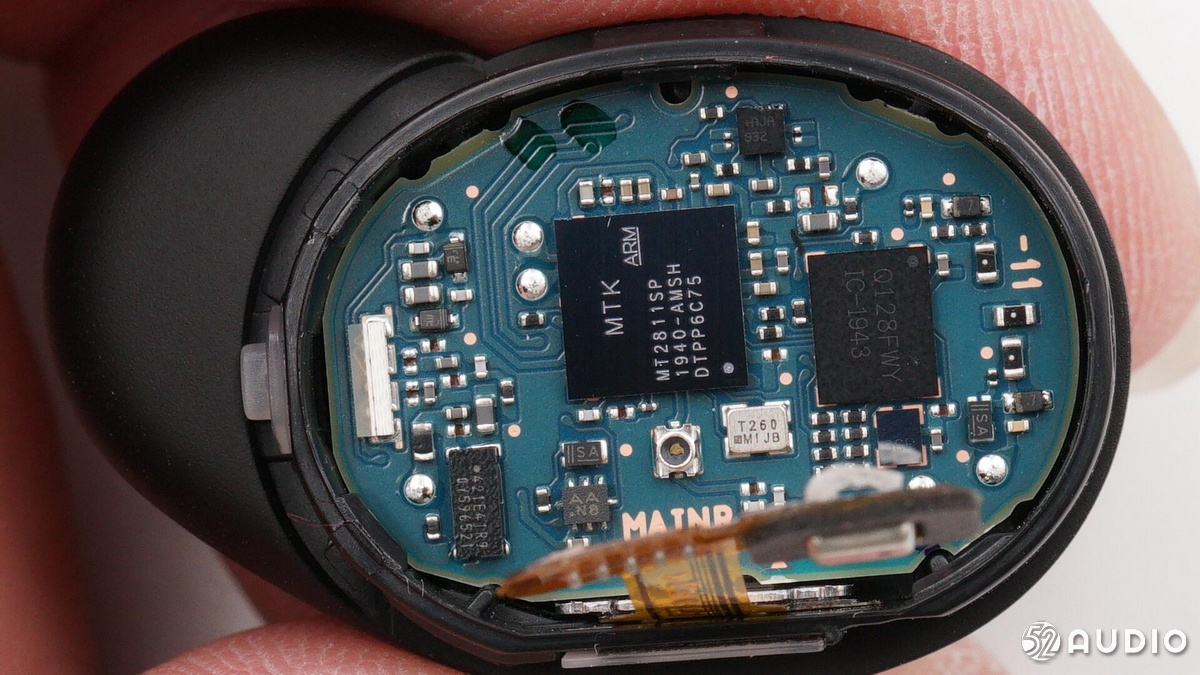

取下盖板即可看到耳机内部的主板，之前在微博预热发的就是这张图，这颗主控芯片还是很有辨识度的。

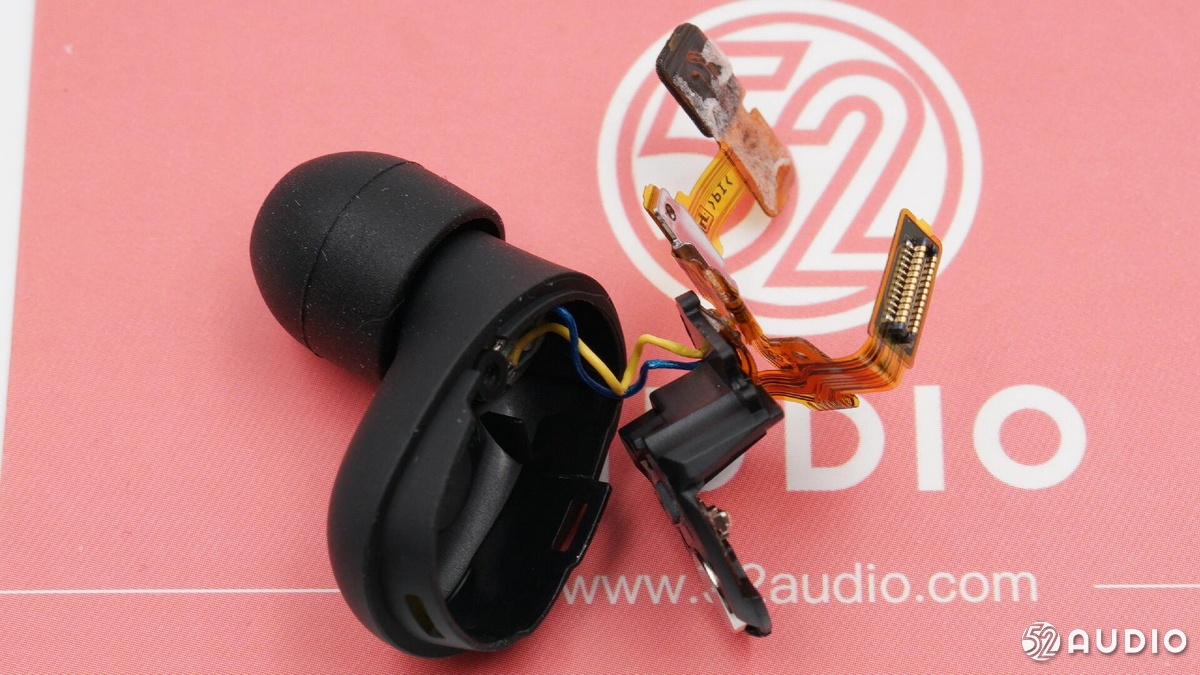

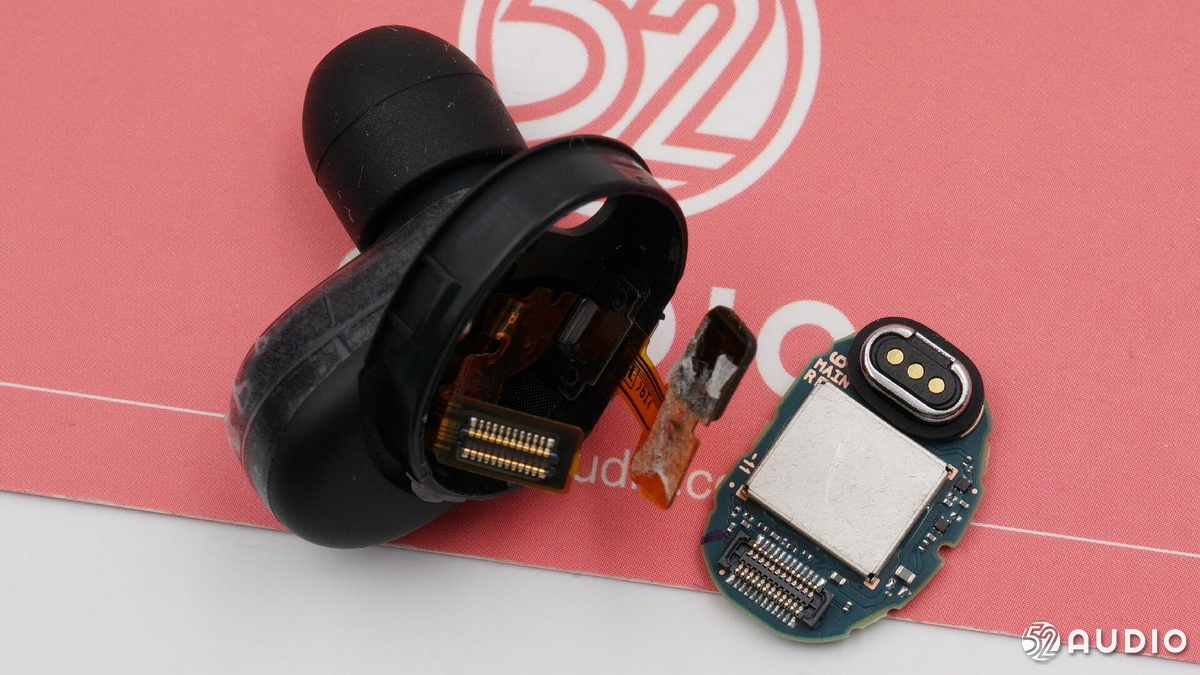

耳机内部结构，主板和音腔通过排线相连。

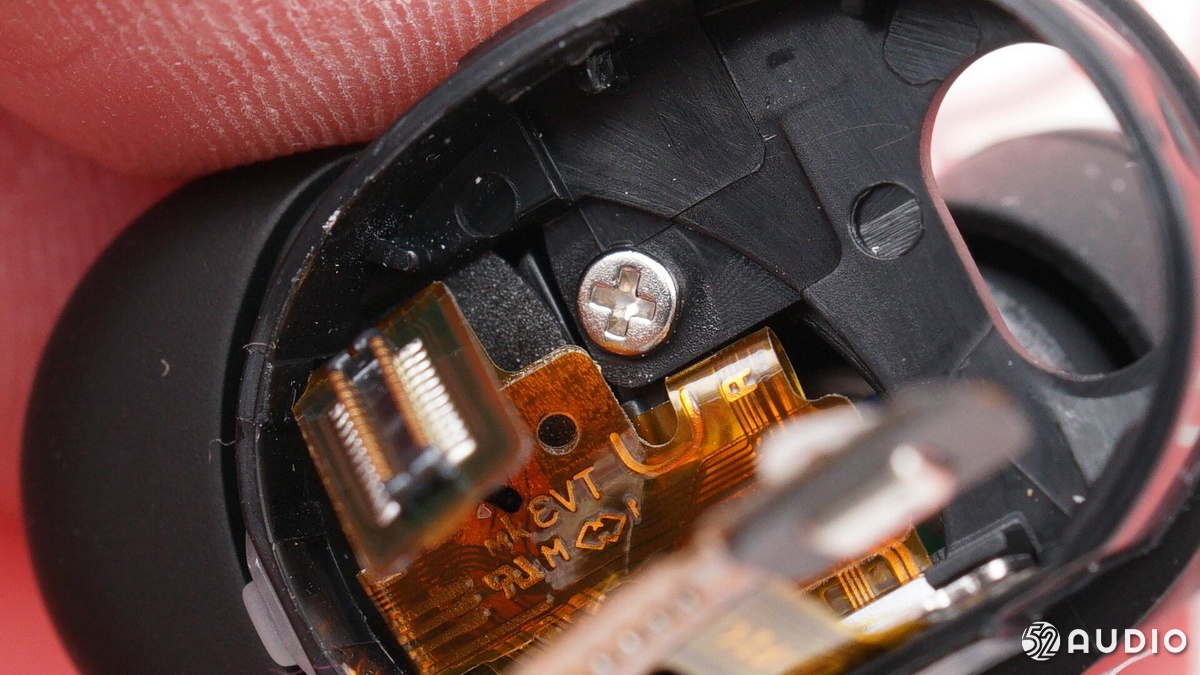

主板固定框内有一颗螺丝，用于连接固定另一部分框架。
按键内侧特写。
微动按键特写。

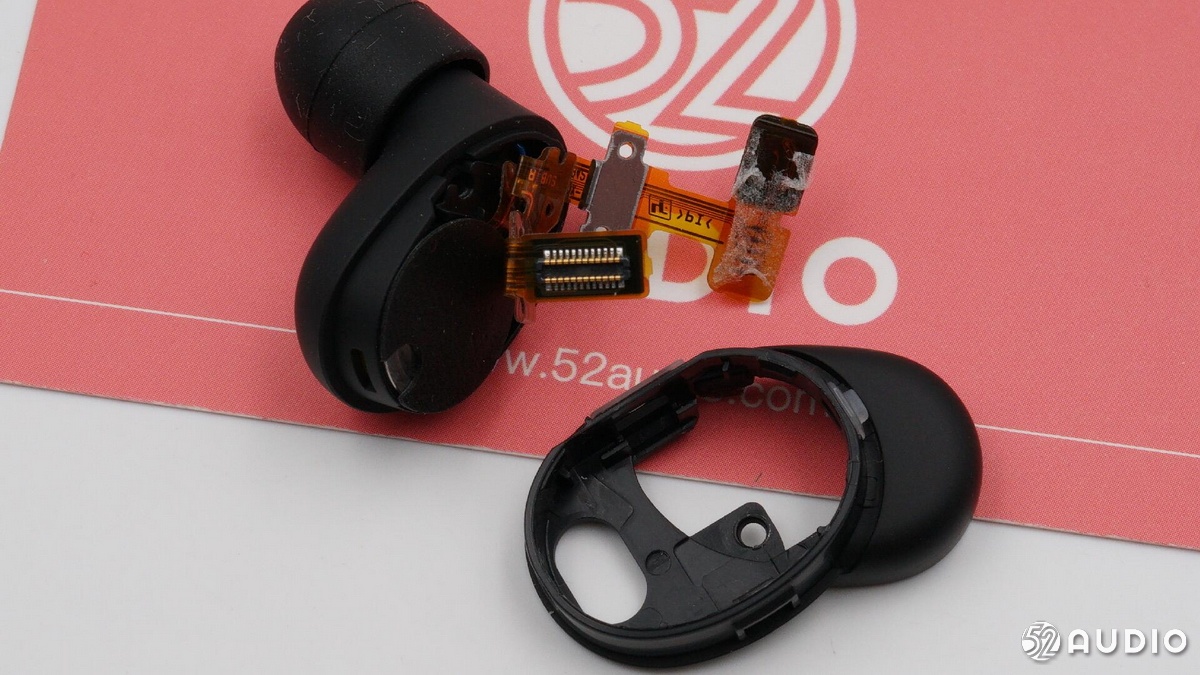

分离这个塑料中框，由此可见耳机由三部分组成：红色上盖、固定主板的中框、以及安装单元和电池的框体组成。
螺丝固定的区域下方是纽扣锂电池。

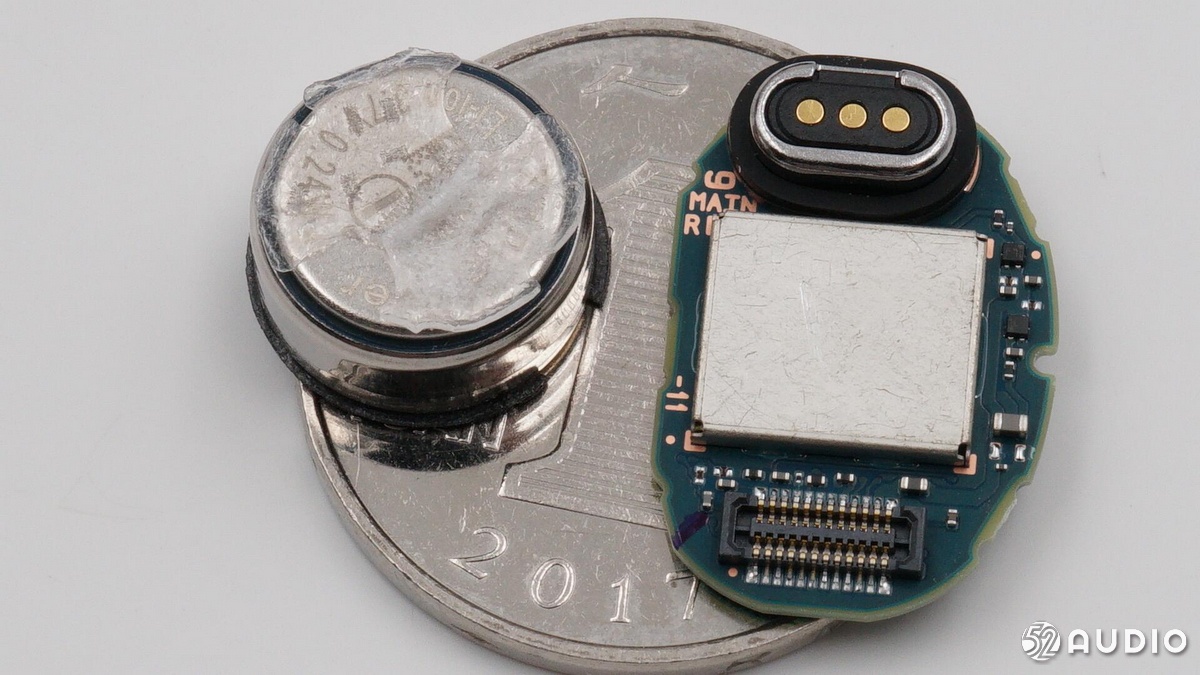

纽扣电池和主板与一元硬币的尺寸对比。

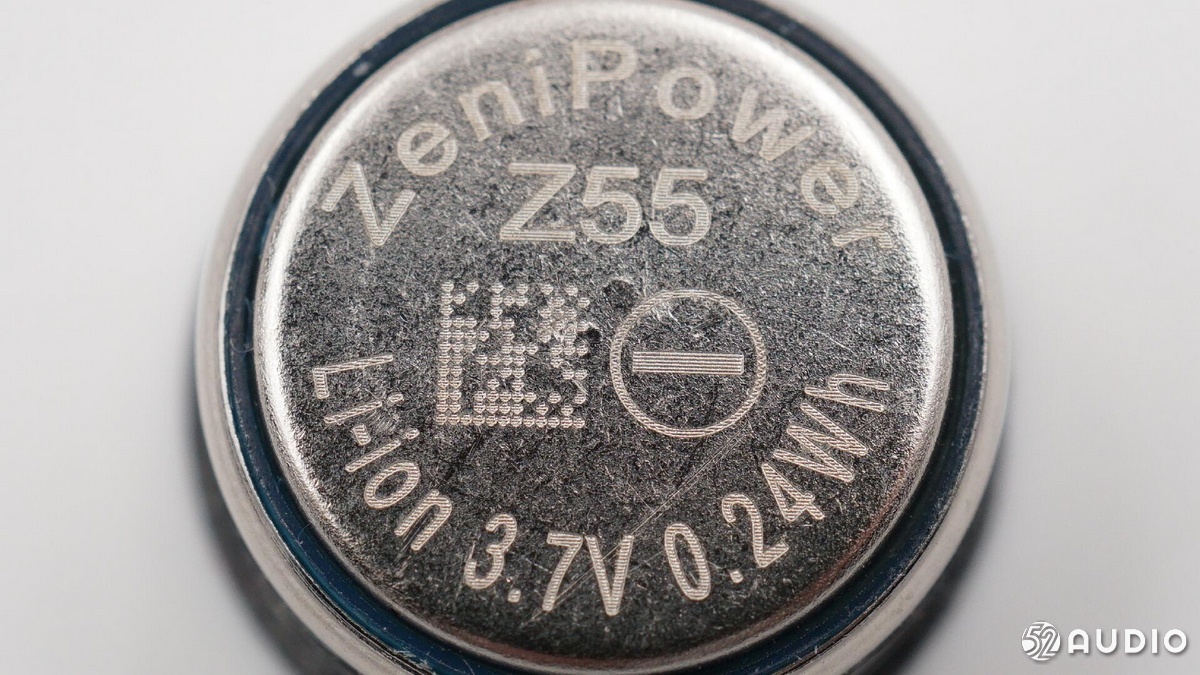

纽扣锂电池的生产厂商来自ZeniPower至力，型号为Z55，3.7V，0.24Wh。
据我爱音频网拆解了解到，飞利浦 SHB4385 TWS真无线蓝牙耳机也采用了至力的纽扣锂电池。

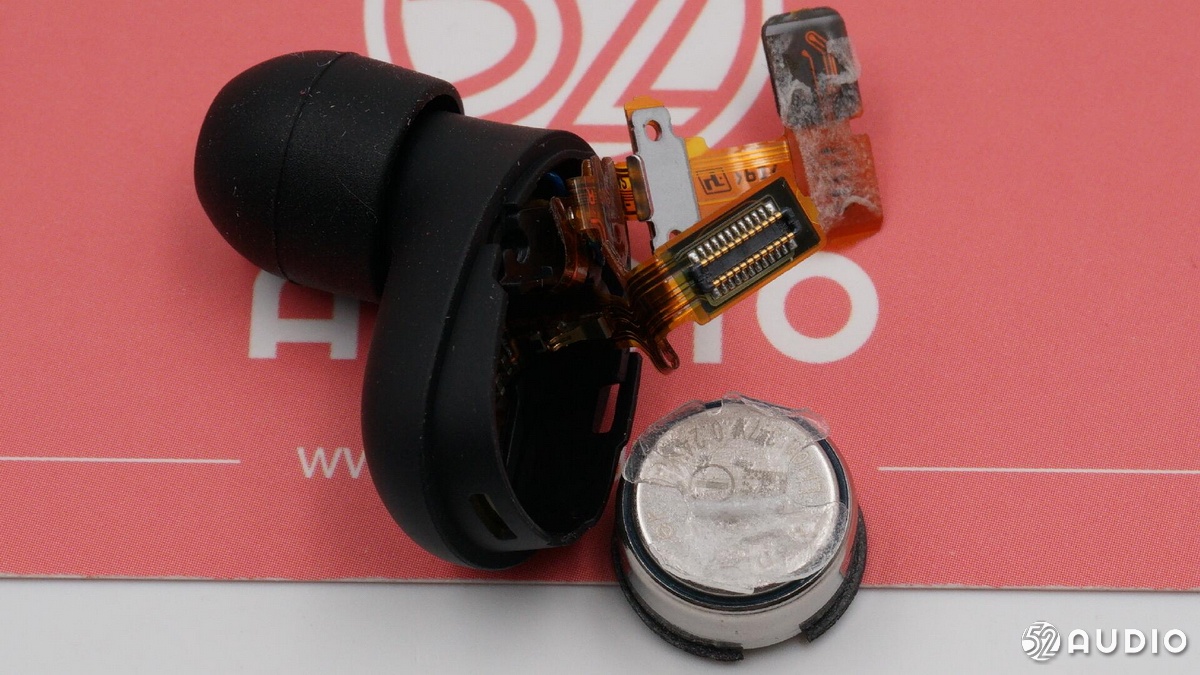

小心取出音腔内的电池固定框架。

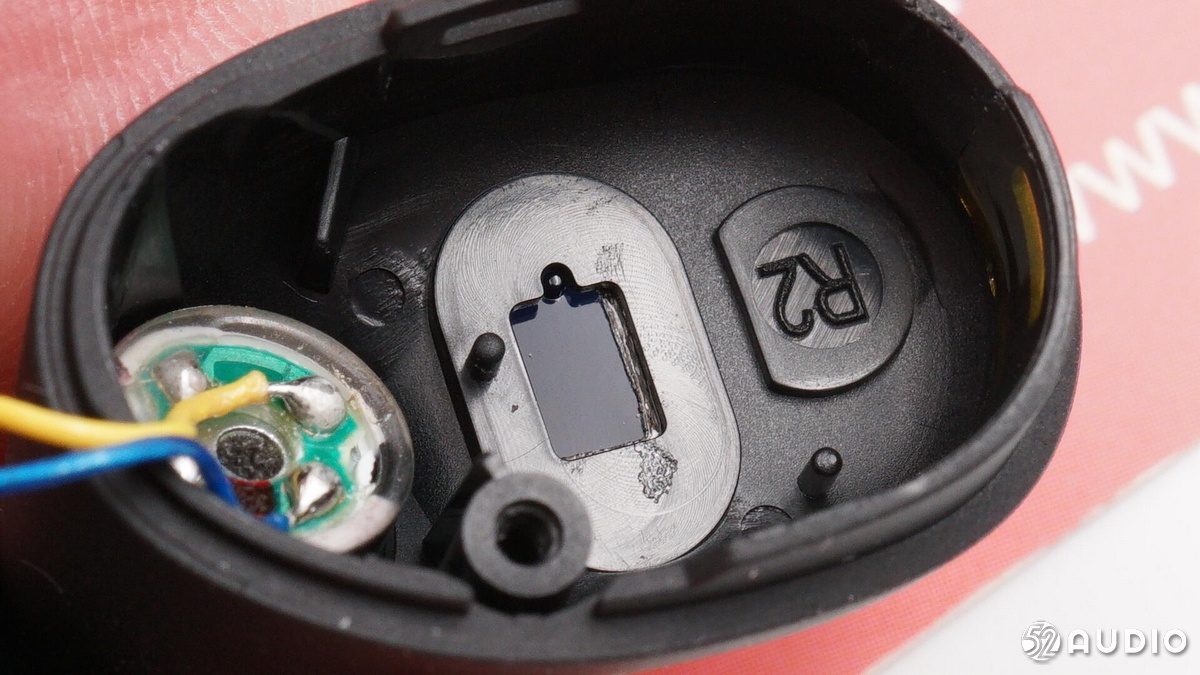

左侧为红外线距离传感器，右侧为磁铁用来吸附充电盒。
纽扣锂电池的正极金属弹片。
纽扣锂电池的负极触点。

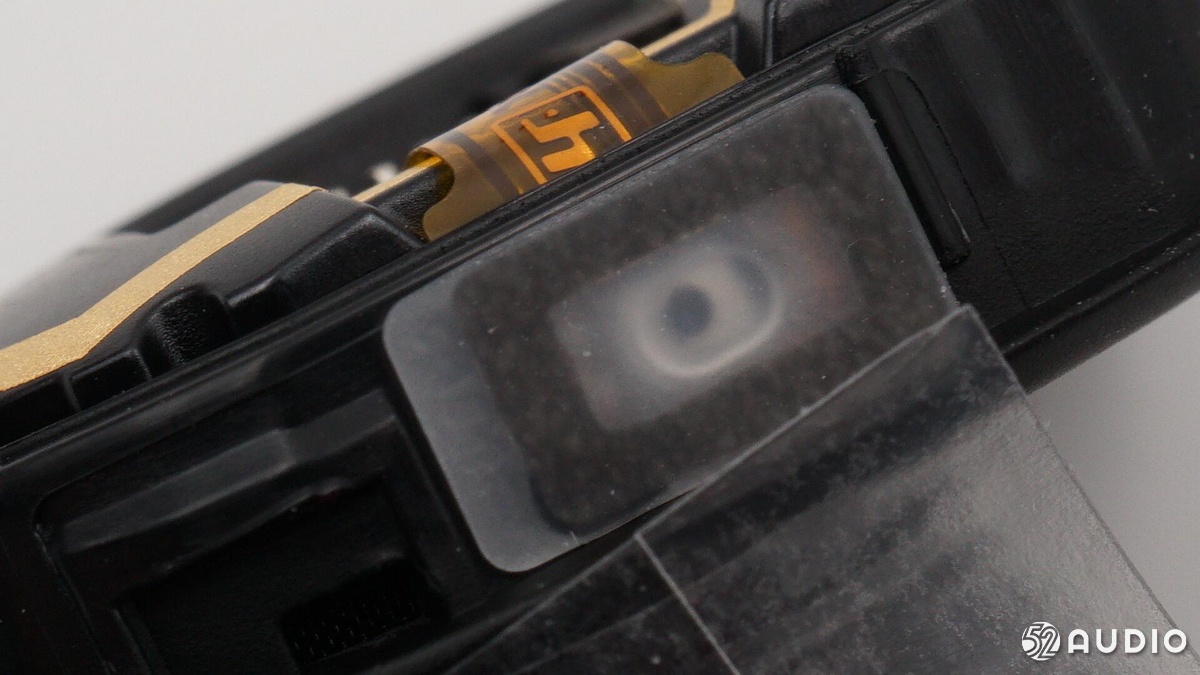

红外线距离传感器开窗的内侧特写。

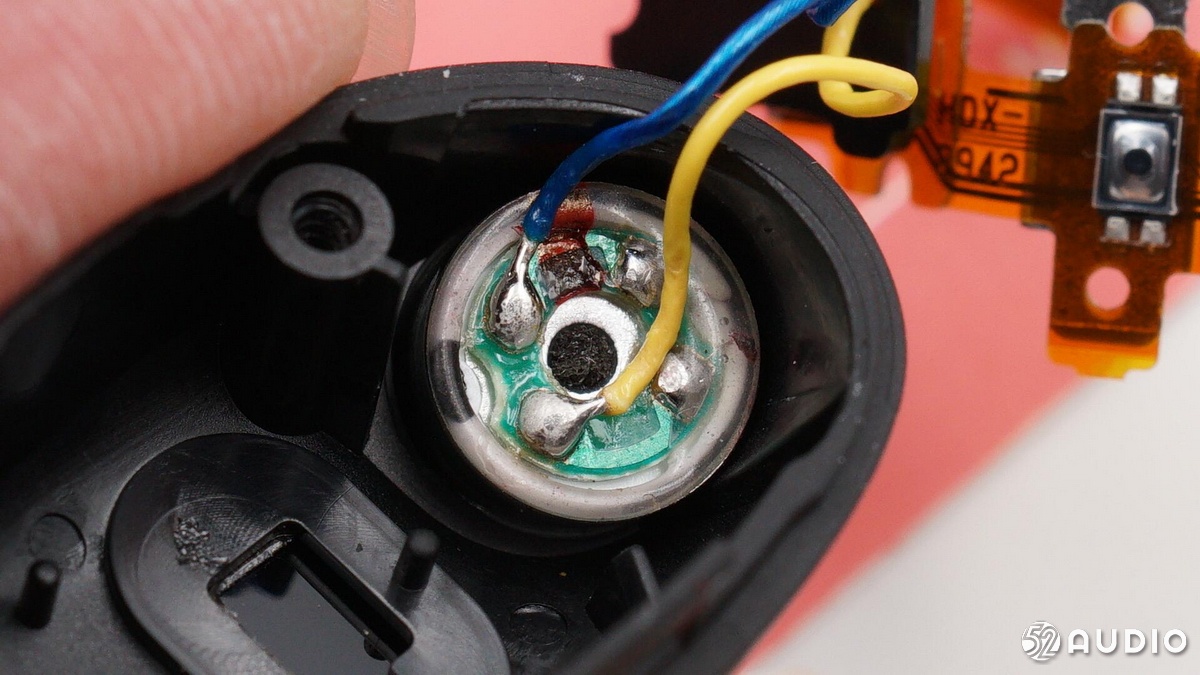

扬声器单元特写。

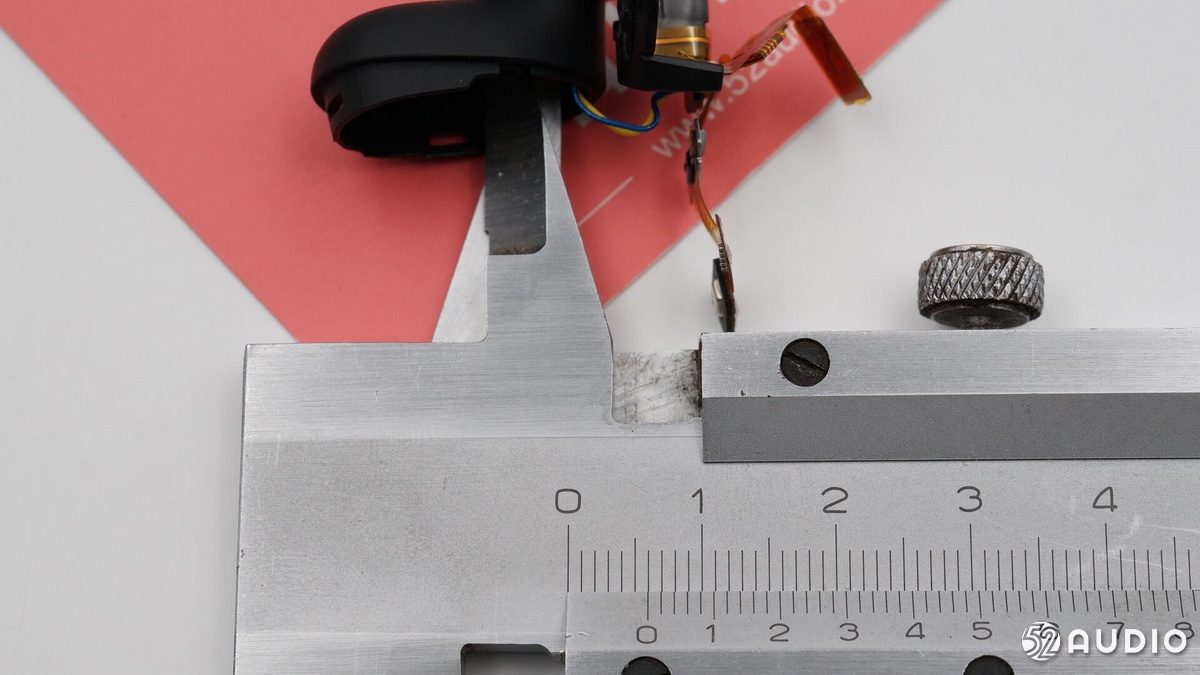

扬声器尺寸为6mm。

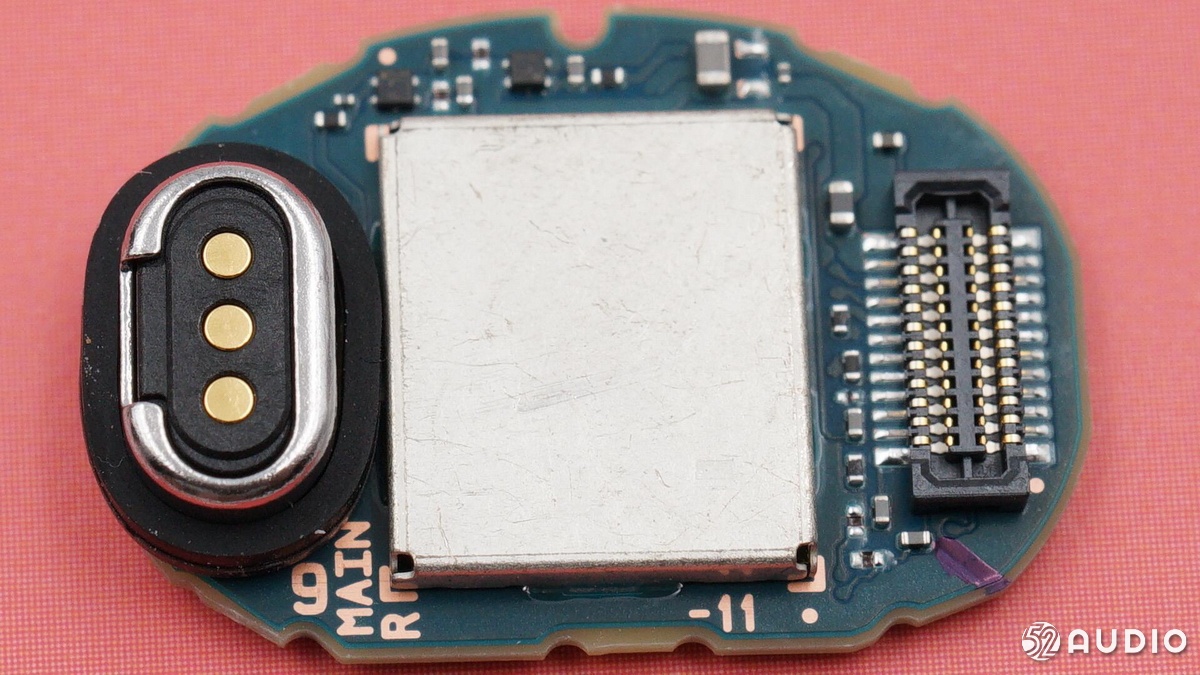

主板一面有较大的金属屏蔽罩，其左侧为充电触点模块，右侧为排线的插座。

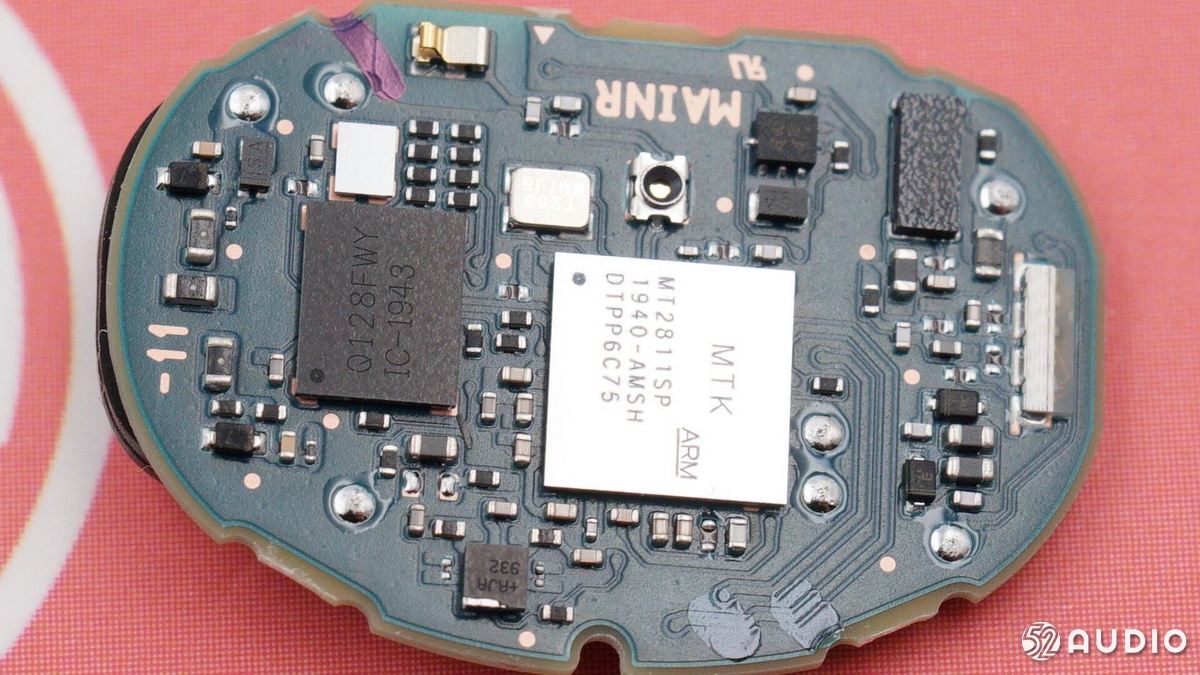

主板另一面，主要是主控芯片及相关电路。

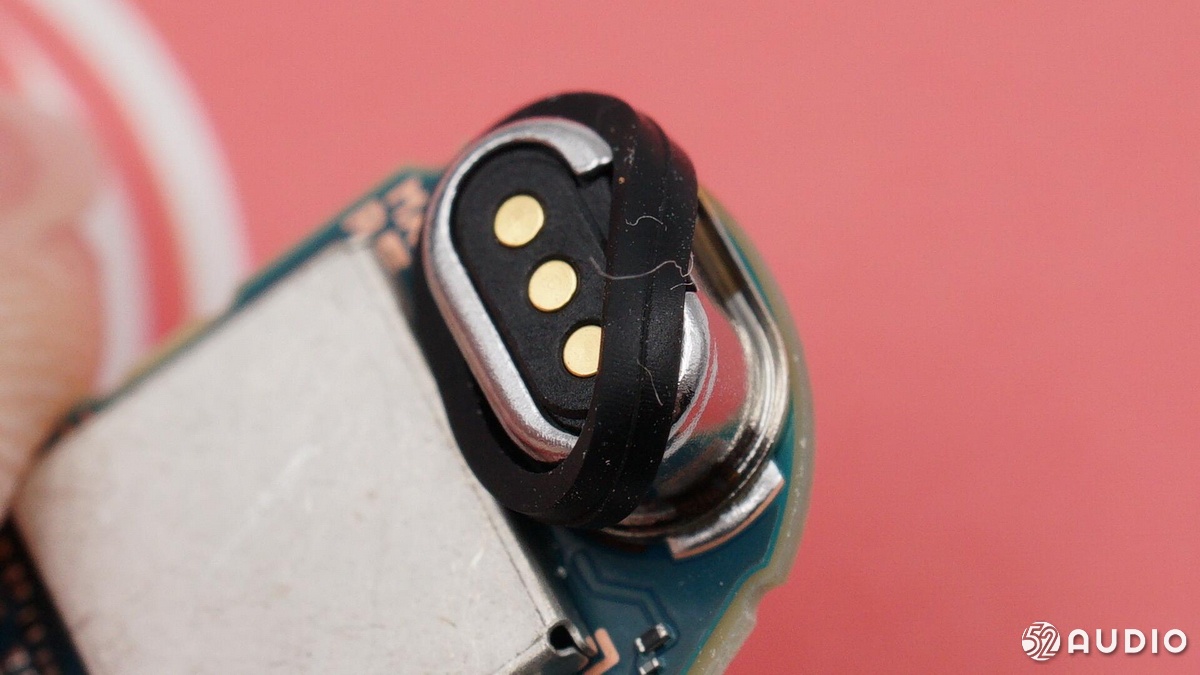

充电触点模块底部有胶圈保护，防止灰尘进入。
侧面多色LED指示灯特写。

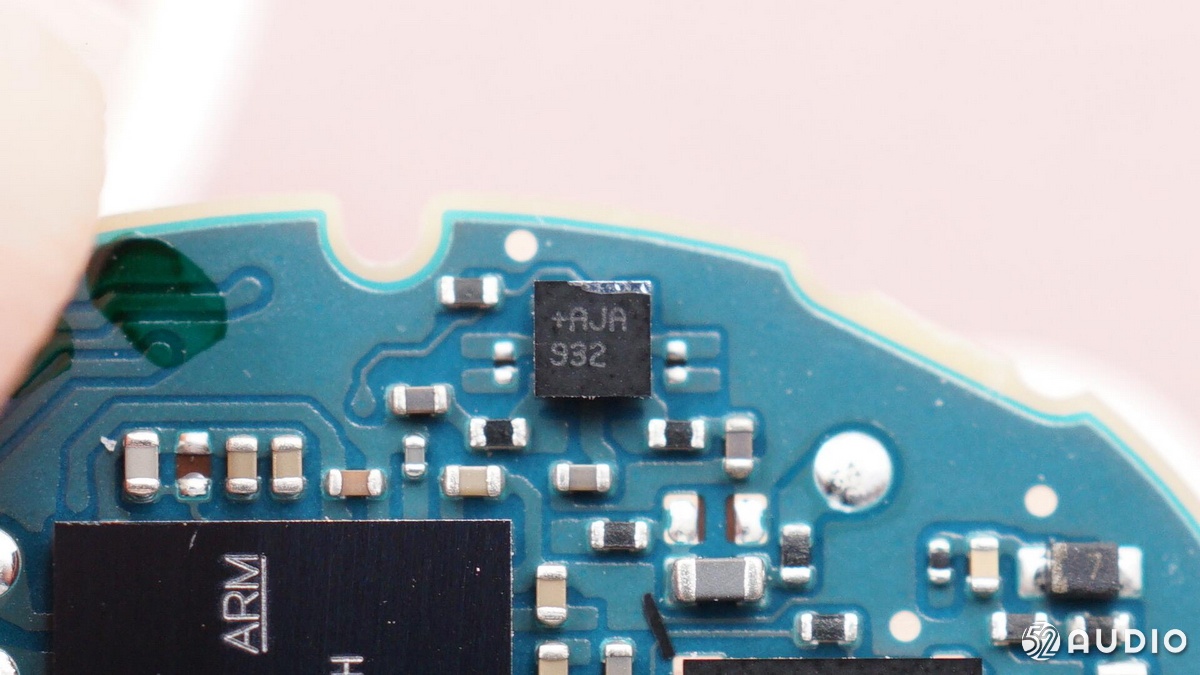

丝印编号为AJA 932的IC。

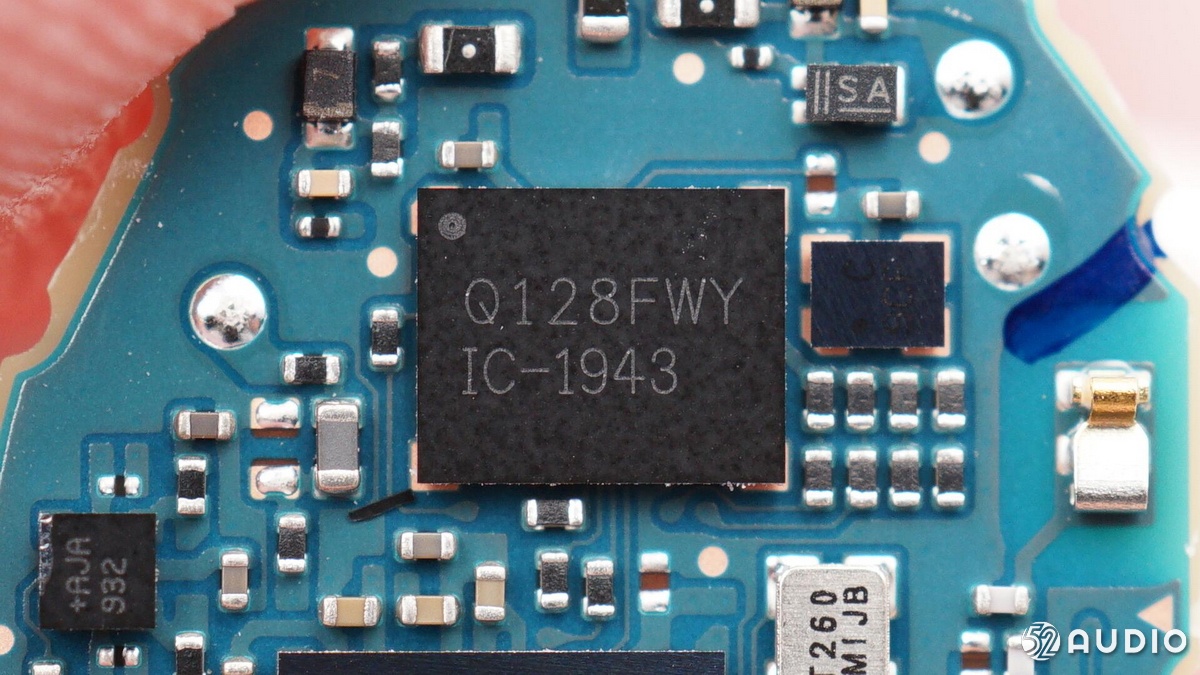

丝印编号Q128FWY的存储器芯片。

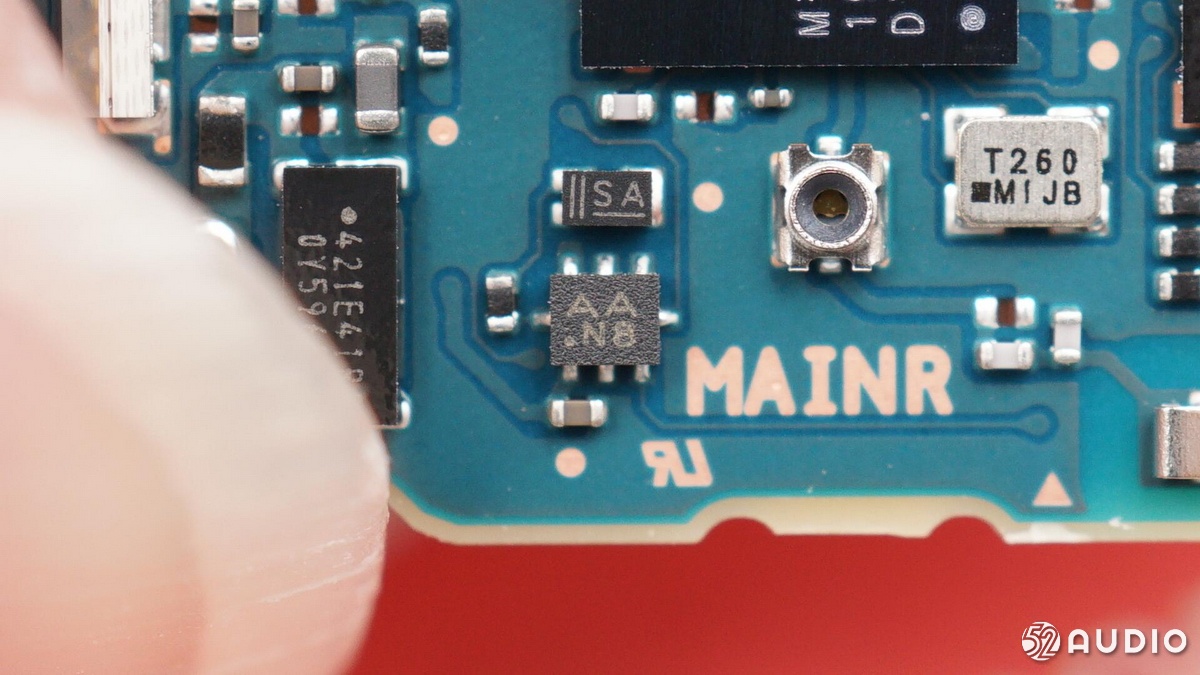

丝印编号为AAN8的IC。
一体化电池保护芯片。
丝印C 9CF IC 。

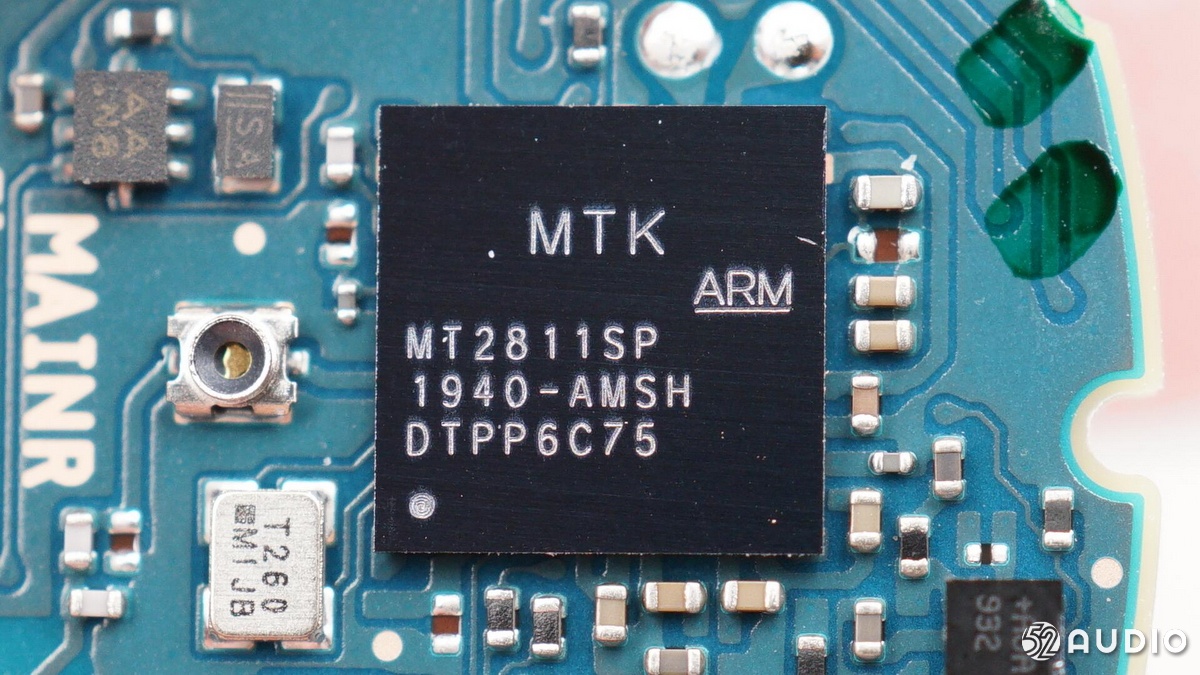

SONY索尼WF-H800采用MTK（络达）MT2811平台方案，这颗芯片搭载MCSync TWS双发蓝牙传输机制，支援主从互换的无缝连线体验，并支持蓝牙5.0，Ultra low power等功能，Google Bisto語音助理等功能。
据悉，MT2811就是络达AB155x平台系列中一款高效能芯片。此前的索尼 WF-1000XM3 真无线降噪耳机、索尼 WI-1000XM2 颈挂式无线降噪耳机两款旗舰产品均搭载的此款芯片。
屏蔽罩内有一芯片及其电路。

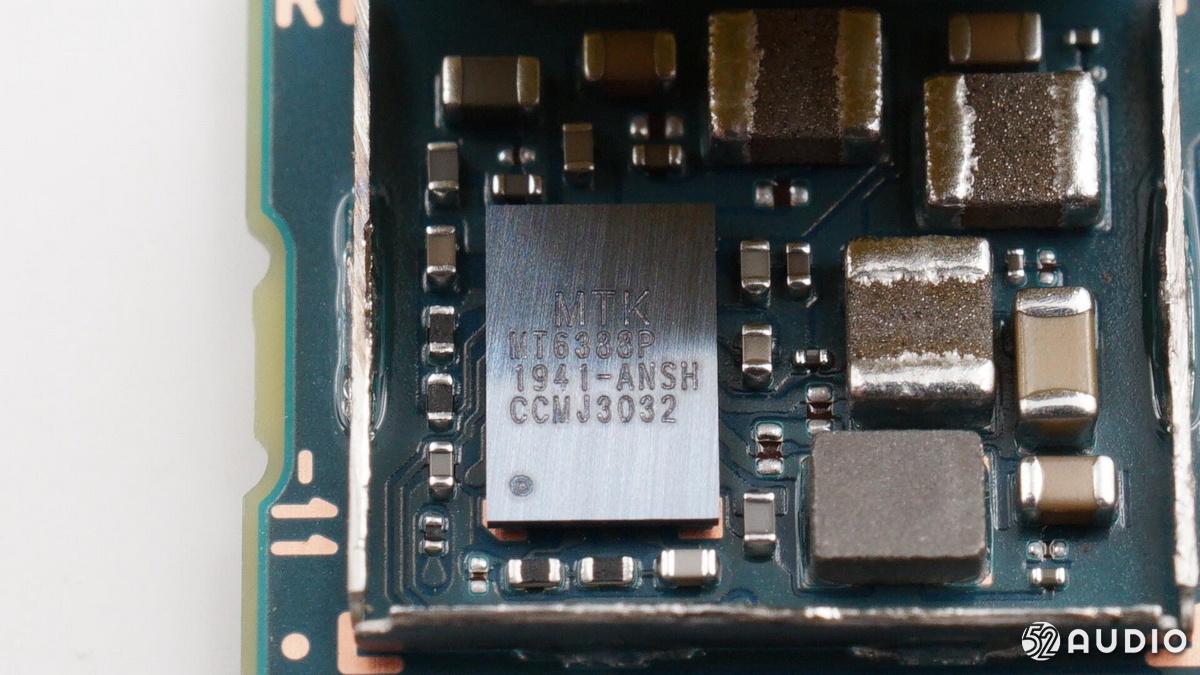

MTK MT6388P 电源管理芯片。
拆解全家福。
我爱音频网总结
一句话总结，SONY索尼 WF-H800 TWS真无线耳机可以看作是WF-1000XM3的“青春版”：
外观方面，WF-H800耳机和充电盒的配色更加多样，更加鲜艳活泼；保留了WF-1000XM3充电盒的特色设计，指示灯、NFC功能都有，边角处更加圆润，携带和握持时更顺手；耳机表面壳体为磨砂手感，但是取消了触控功能，转为按键控制。
硬件方面，WF-H800搭载络达MT2811平台方案，是索尼两款旗舰耳机的同款，不过不支持主动降噪功能；扬声器为6mm驱动单元，可以使用索尼的Headphones APP调节均衡器设置，支持索尼DSEE HX数字声音增强引擎。
由于不支持主动降噪，所以WF-H800充电盒电池容量只有300mAh，此前的WF-1000XM3为700mAh，换来的是充电盒重量减轻了近30g、体积也更小了；耳机内纽扣锂电池容量0.24Wh，没有太大变化，此次的电池供应商来自国内的ZeniPower至力。
总体而言，SONY索尼 WF-H800 TWS真无线耳机保持了WF-1000XM3上高水准的工业设计和电路设计；伴随着降噪功能的削减，耳机的内部结构有了进一步优化的空间，比如蓝牙天线的位置，以及耳机和充电盒“充电磁吸二合一”的模块化设计，由内到外都更美观了；并且耳机内部多处进行了密封保护，有一定的防尘防水能力。
价格方面，WF-H800目前在官网售价1499元，WF-1000XM3售价1699元，一款是索尼目前最好的TWS耳机，另一款是索尼目前最好的TWS降噪耳机，索尼进一步完善了自己的TWS耳机产品线。200元差价，为颜值买单还是为降噪功能买单，的确很让人头大。
