西门子s7-1500安装 (西门子s7-300模块选型手册)

🏷️ 技成培训 ✍️ 编辑部 📅 2026-03-18T03:44:19+00:00

本文通过实例详解西门子S7-1500选型方法。

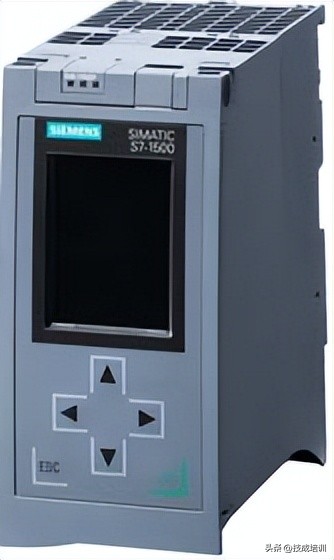

一、S7-1500 CPU

用户程序运行在CPU模块中，CPU模块内没有程序装载存储器，程序存储在专用的存储卡中里，概念同S7-300。存储卡需要单独订货。CPU目前有多种型号，下面三种CPU型号从上至下性能由低到高排列，区别于指令执行速度，各种地址空间尺寸，内存大小，集成通讯口种类个数等等方面。

• CPU 1511-1 PN

• CPU 1513-2 PN

• CPU 1516-3 PN/DP

......

西门子plcs7-1500语句表,西门子s71500plc从入门到精通教程

二、S7-1500 I/O模块

对于PLC系统，用户程序处理的是输入/输出(I/O)信号之间的逻辑关系。那么往往系统需配置I/O模块，S7-1500的CPU模块自身没有集成I/O，I/O信号输入通过拓展I/O模块进行输入输出。常见I/O信号有，

• 数字量输入(DI)：也就是开关量(还有称作离散量)信号输入

• 数字量输出(DQ)：开关量信号输出

• 模拟量输入(AI)：连续量输入，如电压-10V -+10V, 4-20mA等

• 模拟量输出(AQ)：连续量输出

• 还有脉冲输入(PI)， 脉冲输出(PQ)等

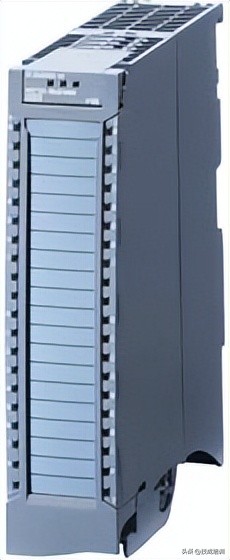

三、S7-1500数字量输入模块

• DI 32x24VDC HF

• DI 16x24VDC HF

• DI 16x230VAC BA

• DI 16x24VDC SRC BA

......

型号简介：

DI：Digital input，数字量输入

32x24VDC：共32个输入通道 (点) ，电压规格为直流24V

16x230VDC：共16个输入通道 (点) ，电压规格为交流230V

BA：Basic，基本型

HF：High feature, 高性能型

SRC：Source Input， 源型输入 ，未标识为漏型。

西门子plcs7-1500语句表,西门子s71500plc从入门到精通教程

四、S7-1500 数字量输出模块

• DQ 16x24VDC/0.5A ST

• DQ 32x24VDC/0.5A ST

• DQ 8x24VDC/2A HF

• DQ 8x230VAC/2A ST

• DQ 8x230VAD/5A ST

......

型号简介，以第一个型号为例：

DQ：Digital Ouput, 数量输出

16x24VDC：共16个输出通道，输出电压为DC24V, 容量每个通道最大0.5A

HF：High Feature, 高性能型，通常意味着模块带诊断功能

ST：Standard，标准型，无诊断功能

五、S7-1500 模拟量输入模块

• AI 8xU/I HS

• AI 8xU/I HF

• AI 8xU/I/RTD/TC ST

• AI 8xU/I/RTD/TC HF

......

以第一个型号为例，型号简介：

AI：Analogue input，模拟量输入模块

8xU/I：8个通道，支持电压或电流型号输入

ST：标准型

HS：高速模块（为高速处理做了优化）

HF：High feature, 高性能型

六、S7-1500 模拟量输出模块

• AQ 4xU/I ST

• AQ 8xU/I HS

• AQ 8xU/I HF

......

同样以第一个型号为例，型号简介：

AQ：Analogue Output，模拟量输出模块

4xU/I：共4个通道，支持电压，电流输出

ST：标准型

HS：高速模块（为高速处理做了优化）

HF：High feature, 高性能型

七、S7-1500 电源模块

（1）选定CPU和I/O模块之后，要确定系统的供电，选择电源模块，电源模块选型需要注意，S7-1500有两种背板供电方式：

• PM模块：不提供机架的背板工作电源，由CPU提供

PM 70 W 120/230 VAC

PM 190 W 120/230 VAC

• PS模块：连接到机架背板，提供背板工作电压，有诊断功能

PS 25W 24VDC

PS 60W 120/230V AC/DC

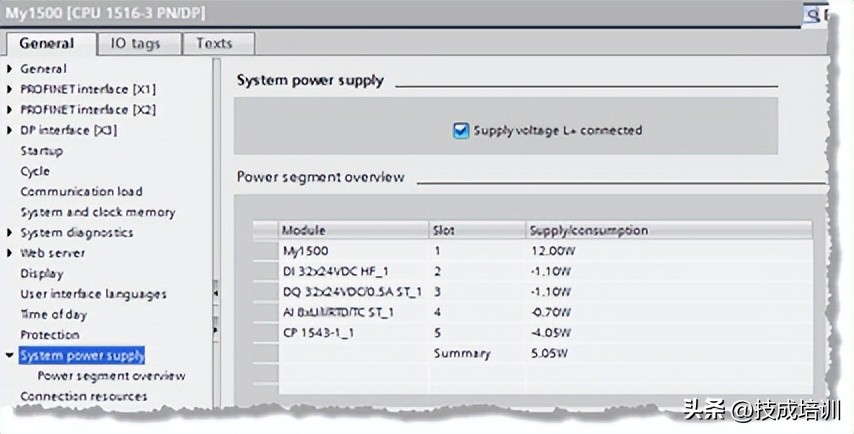

（2）S7-1500电源选型按模块消耗的功率选，TIA 博途软件提供电源计算：

西门子plcs7-1500语句表,西门子s71500plc从入门到精通教程

（3）根据软件提供的模块功率可以选电源模块， 需要提一下是上图的选项：

“Supply voltage L+ connected”选中，意思是CPU的电源端子有输入，CPU(也)提供背板的电源供电。

八、S7-1500 导轨

S7-1500安装需要专用导轨，导轨按长度分，有这么几种规格：

160mm，482mm，530mm，830mm，2000mm。

九、S7-1500 编程软件

编程使用的工具是TIA博途软件，使用以太网网线直接连接计算机网卡与CPU1500就可以*载下**程序。西门子博途软件从最早的V10.5一直到现在的V17，各版本的安装条件所有不同，下面以最新的V17为例来说明安装 STEP 7 Basic / Professional V17 的基本要求：

序 号

安装 STEP 7 Basic / Professional V17 的要求

1

硬件要求

安装 STEP 7 Basic / Professional V17 的计算机推荐满足以下需求:

  • 处理器：Intel® Core™ i5-8400H（2.5 到 4.2 GHz；4 核 + 超线程；8 MB 智能缓存）
  • 内存：16GB或者更多（对于大型项目，为32GB)
  • 硬盘：SSD，配备至少50GB的存储空间
  • 图形分辨率：最小 1920 x 1080
  • 显示器：15.6" 宽屏显示 (1920 x 1080)

2

软件要求

STEP 7 Professional / Basic V17 可以安装于以下操作系统

Windows 10操作系统（64位）

  • Windows 10 Home Version 21H1 *
  • Windows 10 Home Version 20H2 *
  • Windows 10 Home Version 2004 *
  • Windows 10 Home Version 1909 *
  • Windows 10 Professional Version 21H1
  • Windows 10 Professional Version 20H2
  • Windows 10 Professional Version 2004
  • Windows 10 Professional Version 1909
  • Windows 10 Enterprise Version 21H1
  • Windows 10 Enterprise Version 20H2
  • Windows 10 Enterprise Version 2004
  • Windows 10 Enterprise Version 1909
  • Windows 10 Enterprise LTSC 2019
  • Windows 10 Enterprise LTSC 2016

Windows Server(64位）

  • Windows Server Standard 21H1
  • Windows Server Standard 20H2
  • Windows Server 2019 Standard
  • Windows Server 2016 Standard

* 仅适用于基本版

3

管理员权限 安装 STEP 7 (TIA Portal) V17 需要管理员权限。

4

同时安装 STEP 7 (TIA Portal) V17 和其他版本的 STEP 7

可以和 STEP 7 (TIA Portal) V17 同时安装的其他版本的 STEP 7 软件：

  • STEP 7 (TIA Portal) V13SP2 到 V16
  • STEP 7 V5.6 SP1 到 V5.6 SP2
  • STEP 7 Professional 2017 SR1 到 2017 SR2

注意 仅TIA PORTAL V13 SP1以后的项目才能升级到TIA PORTAL V17

5

与SIMATIC HMI 产品的兼容性

可以和 STEP 7 (TIA Portal) V17 同时安装的 SIMATIC HMI 产品如下

  • WinCC flexible 2008 SP5

WinCC and WinCC flexible 的 注意事项

  • WinCC flexible 和 WinCC (TIA博途) 可以同时安装在同一台电脑上。
  • WinCC 和 WinCC TIA Professional不能同时安装在同一台电脑上。

在STEP 7 V17 中使用“项目 > 项目移植…”功能，可将WINCC V7.5以上版本的项目移植到WINCC V17。

6

与 STEP 7 项目的兼容性

在STEP 7 V17 中使用“项目 > 项目移植…”功能，可以将 STEP 7 V5.4 SP5以上版本的项目创建的项目移植到 STEP 7 V17。

7

卸载 STEP 7 V17

有两种方式可以卸载 STEP 7 Basic / Professional V17：

1. 通过控制面板卸载

  • 在控制面板中点击“程序”，然后选择“程序和功能”。
  • 在“添加删除程序”对话框中双击 "Siemens Totally Integrated Automation Portal V17" 应用程序
  • 然后在提示的对话框中点击“下一步”。
  • 按照屏幕中的提示继续操作。

2. 通过 SIMATIC STEP 7 V17 安装盘卸载

  • 插入 STEP 7 V17 安装盘到计算机的光驱中
  • 如果程序不能自动启动，打开 "Start*ex.e**" 文件。
  • 选择对话框的显示语言。
  • 选择“卸载”选项然后点击“下一步〉”按钮。
  • 按照屏幕提示继续操作。

8

修复 STEP 7 V17 软件

如果安装的 STEP 7 Basic / Professional V17 有缺陷或者由于意外损坏，可以选择 STEP 7 V17修复程序软件来修复。

  • 插入 STEP 7 V17 安装盘到计算机的光驱。
  • 如果程序不能自动启动，打开 "Start*ex.e**" 文件。
  • 选择对话框的显示语言。
  • 选择“修复”选项然后点击“下一步〉”按钮。
  • 按照屏幕上的提示继续操作。

9

支持的虚拟系统

  • VMware vSphere Hypervisor (ESXi) 6.7 Upd2
  • VMware vSphere Hypervisor (ESXi) 6.7
  • VMware Workstation 15.5
  • VMware Player 15.5
  • Microsoft Hyper-V Server 2019

10

与安全软件兼容性

  • Symantec Endpoint Protection 14.2
  • Trend Micro Office Scan Corporate Edition 12.0
  • McAfee EndPoint Security V10.6
  • Kaspersky EndPoint Security 11.3
  • Windows Defender
  • Microsoft Bitlocker
  • McAfee Application Control V8.2.1
  • McAfee Application Control V8.2

十、S7-1500 选型配置实例

假设需要选一个S7-1500本地站，包含24VDC DI 40点，24VDC DQ 28点，0～10V电压模拟量输入3个点，4～20mA电流输入3个点，4～20mA电流输出5个点。这里我们选型为：

西门子plcs7-1500语句表,西门子s71500plc从入门到精通教程

除了上面介绍的模块之外，还有接口、通讯和工艺等模块，可以参考相关技术手册或在博途硬件配置中进行查看！
