【一】织机同步皮带的更换程序：

警告！！！

应该在将凸轮调在最大开口的位置上之后，再进行同步皮带的更换；

如若在最大开口位置以外的位置上进行同步皮带更换的时候，有时会使凸轮突然转动！！！

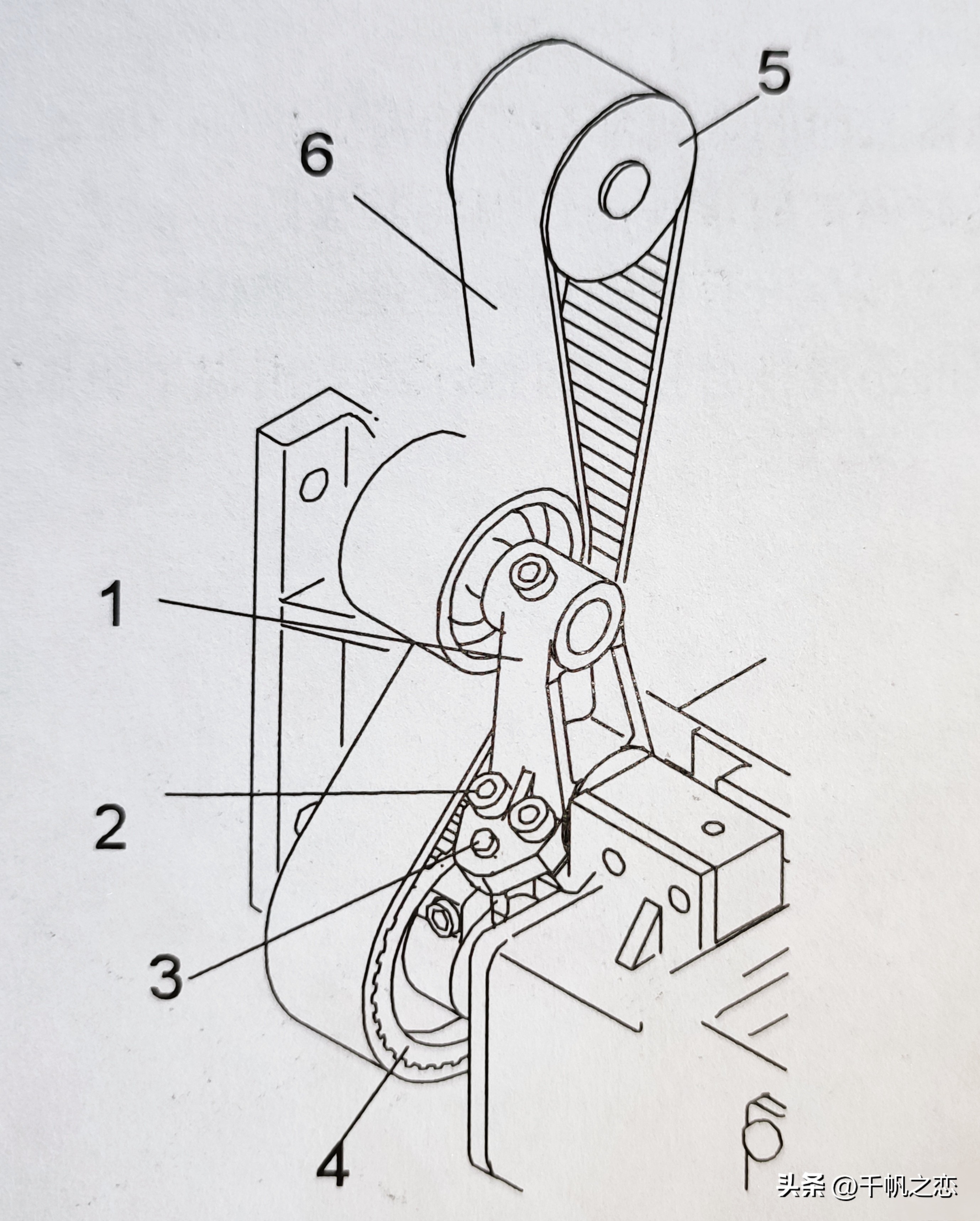

█ 拆卸方法：

① 将张力臂 1 的螺栓 2 松开；

② 将调节螺栓 3 松开；

③ 将张力臂 1 向自身一侧压倒，并且将同步皮带 6 松开；

④ 先从同步皮带轮 B4 上将同步皮带 6 拆卸下来，然后再将其从同步皮带轮 A5 上拆卸下来；

⑤ 将新的同步皮带，按照与拆卸时相反的程序进行安装；

……………………………………………………

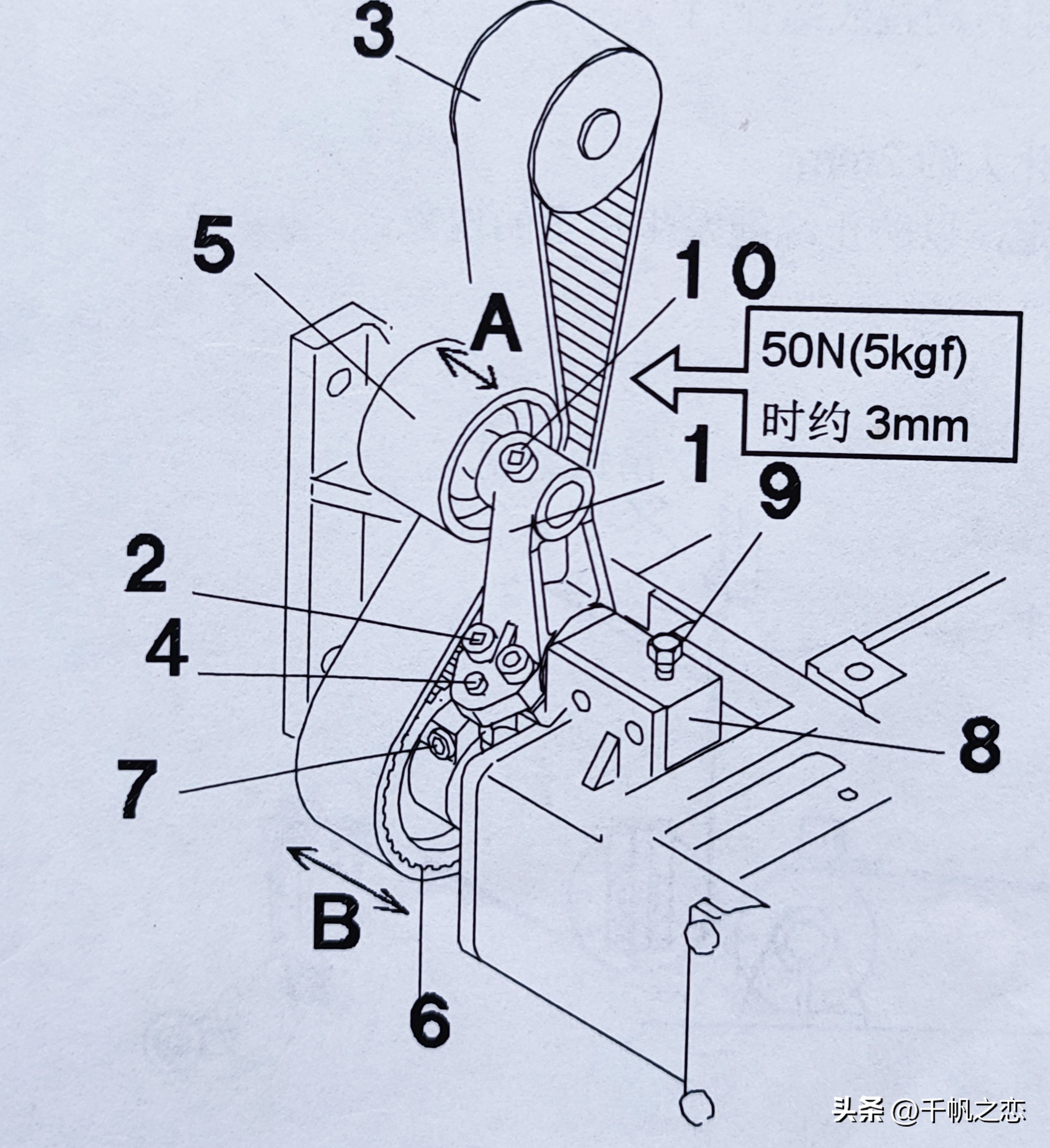

【二】同步皮带的张挂方法：

█ 如若皮带拉得过于紧的时候，会导致各部位轴承的损坏，还会成为皮带断裂的原因；

警告！！！

在进行同步皮带更换的时候，应该将凸轮调在最大开口的位置上；如若在最大开口以外进行作业的时候，有时会使凸轮突然转动；

█ 张力臂：

① 松开张力臂 1 的螺栓 2 。通过张力臂 1 上起重螺栓 4 进行调整，并且使皮带 3 的中央部位在用食指以大约 50N 的力量按下时，能够向下弯曲大约 3mm ；

② 将螺栓 2 进行紧固；

█ 张力皮带轮：

① 将张力臂 1 的螺栓 10 松开；

② 将张力皮带轮 5 向箭头 A 的方向调整，以便使皮带 3 能够位于张力皮带轮 5 的中央；

③ 将螺栓 10 进行紧固；

█ 同步皮带轮：

① 将同步皮带轮 6 的螺栓 7 松开；

② 将同步皮带轮 6 向箭头 B 的方向进行调整，以便使皮带 3 能够位于中央的位置；

③ 将螺栓 7 进行紧固；

█ 同步皮带偏移时：

利用张力臂轴 8 上的调节螺栓 9 ，调整张力皮带轮 5 的倾斜度，以便使同步皮带 3 能够位于同步皮带轮 6 的中央；

注： 如若机组轴承发生损坏的时候，则不能进行同步皮带的调整！！！

…………………………………………………

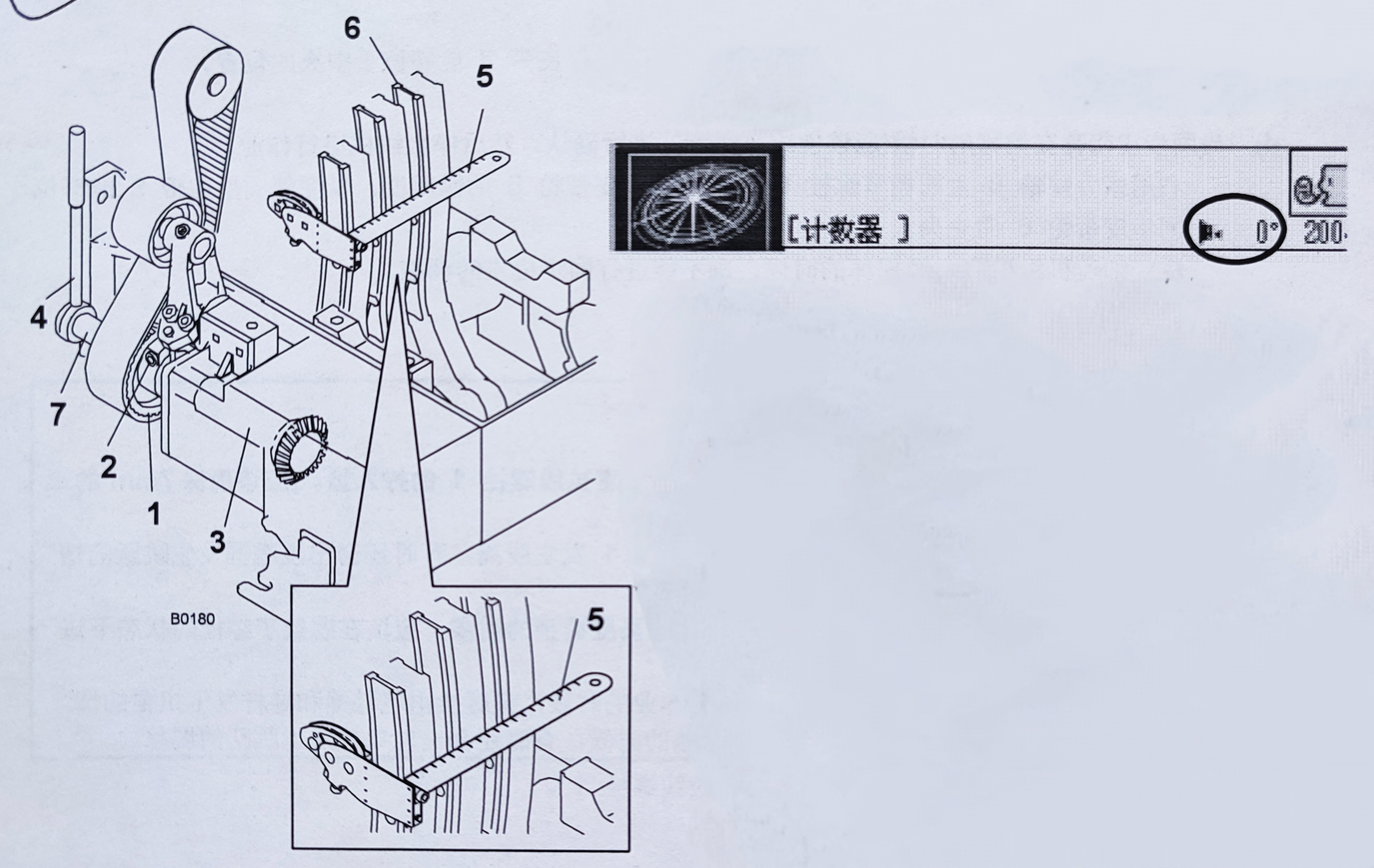

【三】开口定时的设定：

⑴ 一边使织机作寸动动作，一边看 Navi 盘显示画面上的 <曲柄角度> ，并且使织机在想要设定的开口定时上停止；

⑵ 将同步皮带轮 B 1 的螺栓 2 松开；

警告！！！

注意螺栓不要拧得过于松弛。如若拧得过于松的时候，有时会使凸轮由于弹簧的力量而转动；

⑶ 在伞形齿轮轴 3 的前端，放入组装有专用套管 7 的棘爪手柄 4 ；

a、在成组的开口杆 6 的单面上，使刻度尺 5 接触；

b、利用棘爪手柄 4 ，转动套入伞形齿轮轴 3 的专用套管 7 ，直至与刻度尺 5 接触的开口杆 6 的单面全部配齐为止；

c、当存在开口相位差的时候，应该利用定时早的一组的开口杆找齐；

…………………………………………………

【四】备注：

█ 郑重声明：仅供参考！！！

█ 本资料主要适用于：日本津田驹喷气织机 ZAX 系列

█ 整理日期：2023年3月17日
