机器已经拆开了。
本帖中会用到很多专业的工具 所以请吧友们不要轻易尝试自己修复自己的故障机器

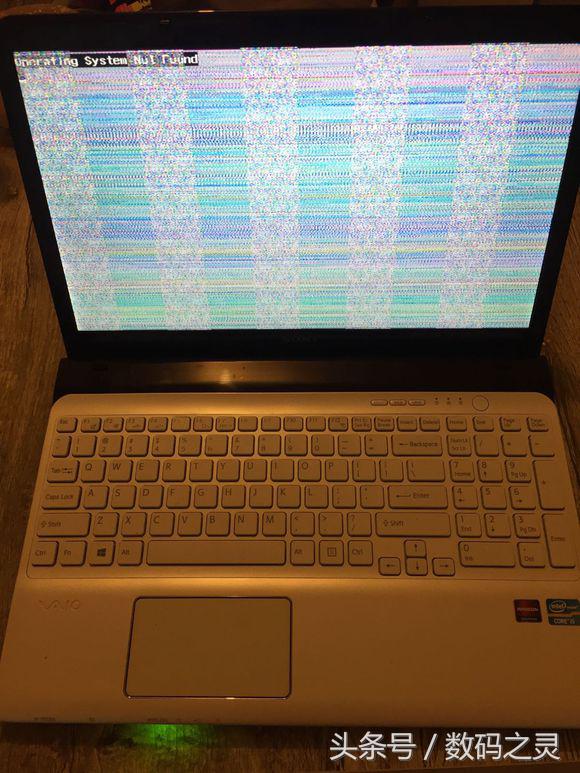

现在先放一张故障现象的图片
现在先放一张故障现象的图片

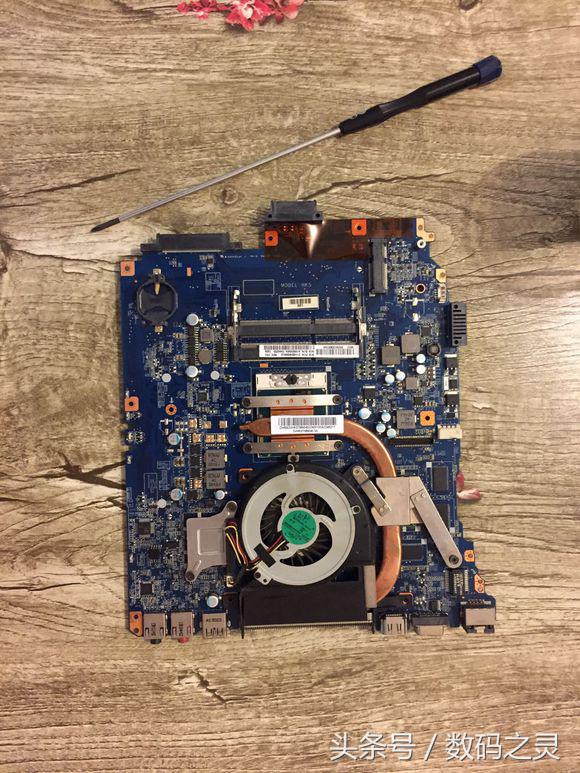

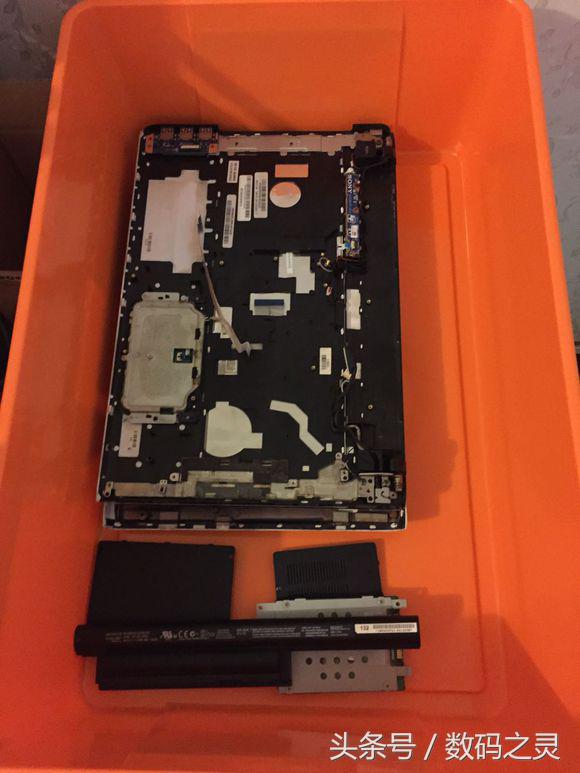

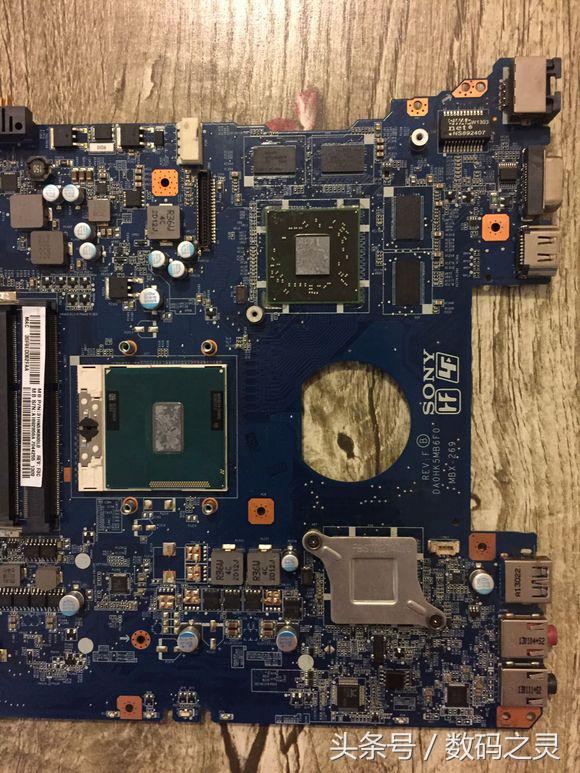

主板已经拆下来了。拆下来的外壳等配件专门存放在箱子里
大大的sony 啧啧啧 信仰啊信仰
顺便晒下自己女票
好了 回归正题
根据这个故障现象。基本判断是显卡部分问题。 包括显卡芯片不良，显存损坏。 显卡芯片bga虚焊 显存芯片虚焊。
好了 回归正题
根据这个故障现象。基本判断是显卡部分问题。 包括显卡芯片不良，显存损坏。 显卡芯片bga虚焊 显存芯片虚焊。

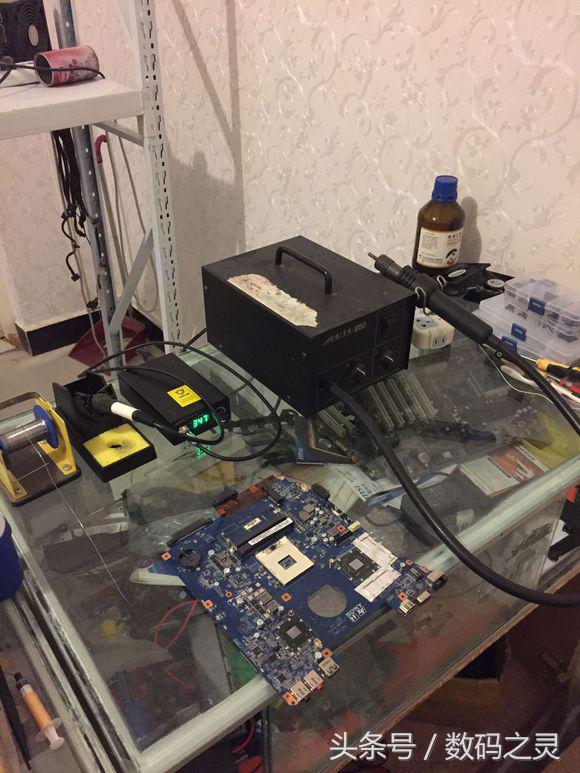

店里东西实在太多了。一时半会捣鼓不顺溜。 临时清理出来一个柜台做临时维修台吧。

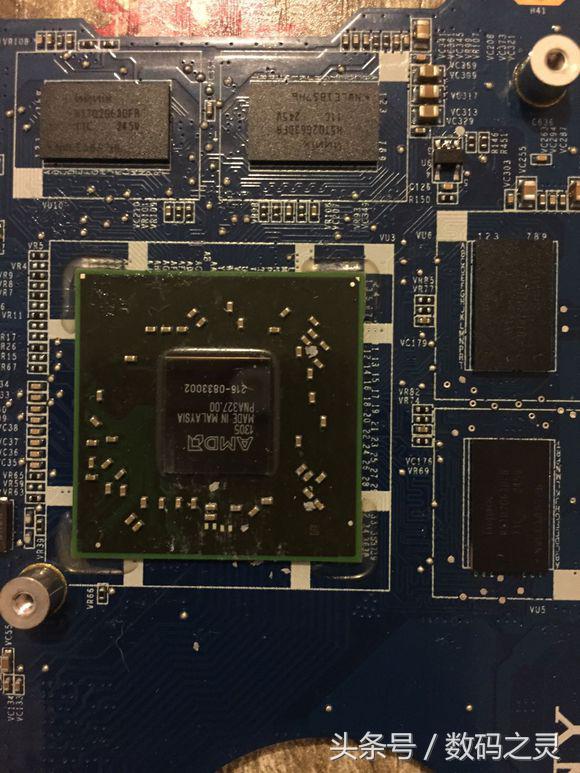

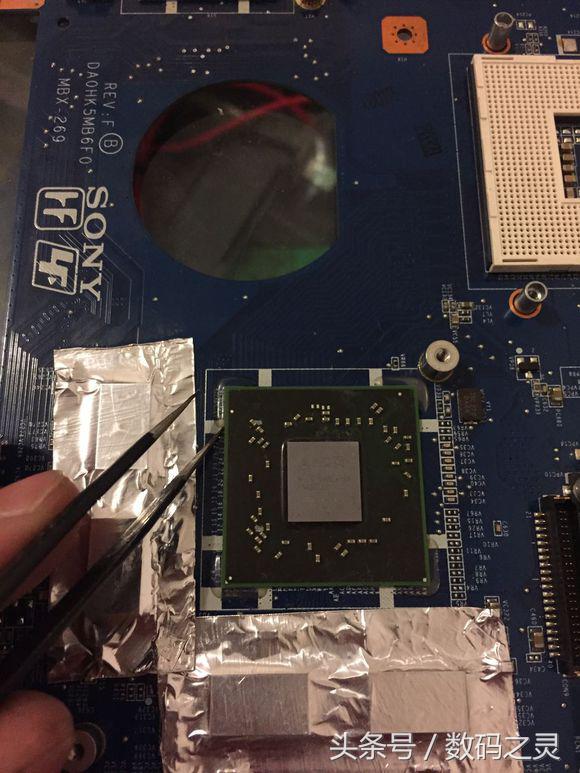

接下来用热风枪加热显卡芯片四周的定位白胶。用镊子挑掉
定位胶已经清理完啦。 下一步就是给芯片加热 在bga缝隙中加入助焊剂。 然后上bga返修台拆掉显卡芯片
使用的是美国进口的amtech焊膏 这个假货非常多。差别主要就是价格。 真货气味好一点 甚至有点清香。假货非常刺鼻。 上次买到假货直接扔了。难用不说。焊接的时候辣眼睛啊！

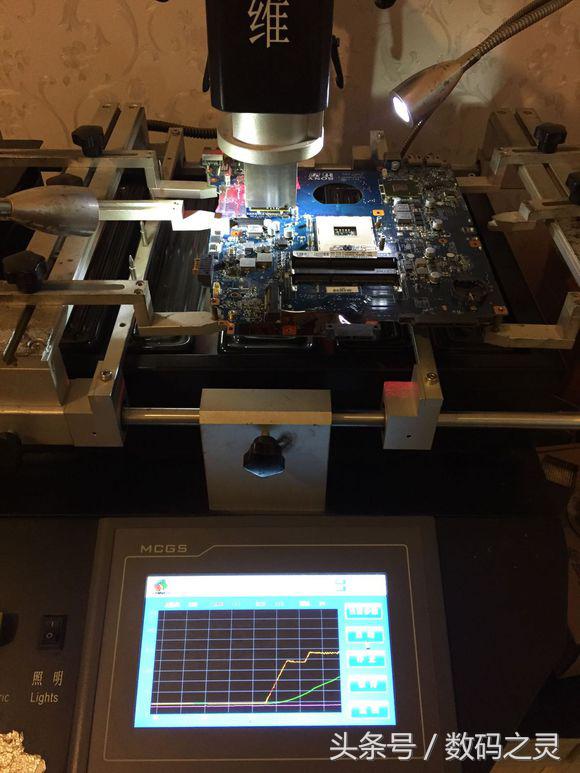

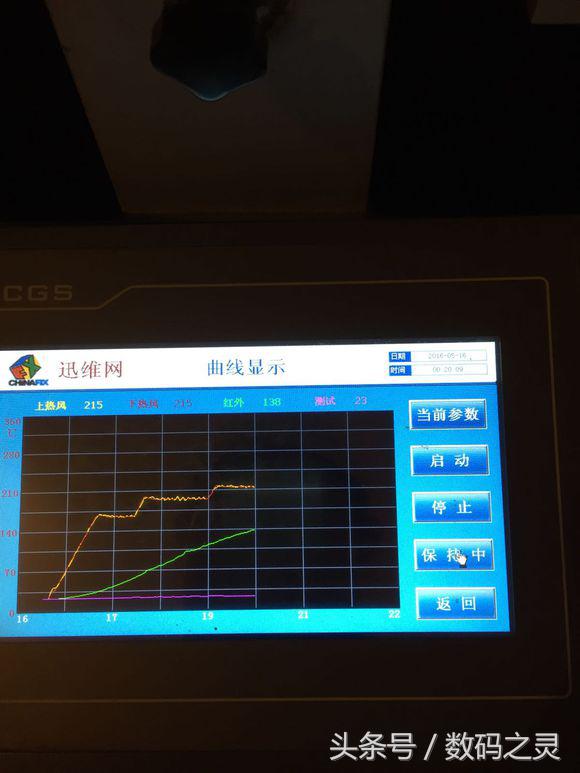

正在加热。无铅焊料的熔点在210-220度左右 我设置的235度是为了防止芯片下部大面积铜箔受热不均。导致芯片难以正常焊接。
芯片已经完美拆下。现在需要处理显卡芯片跟主板pcb焊盘
开始焊接了。。 接下来就是等待冷却。测试

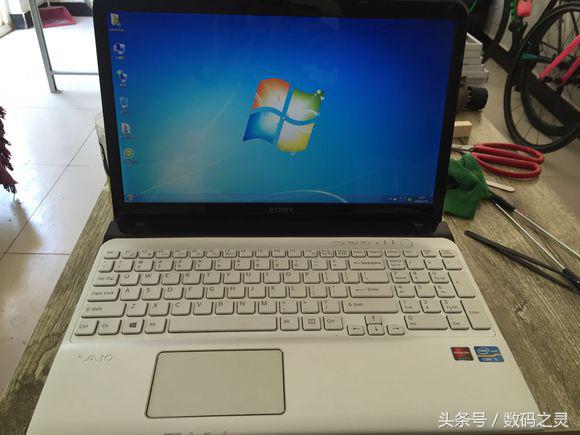

昨天修好的。因为太晚了没有装机。今天装起来测试
