这台机器是2017年6月在京东购买的，快五年了。期间只是换了一个前置滤芯。这次水槽下水管，重新更换，就把这个机器的滤芯也一起更换。也对机器的结构，工作原理，滤芯的结构等做了一番研究，以来满足自己的好奇心，和大家分享。欢迎专业人士交流指导。

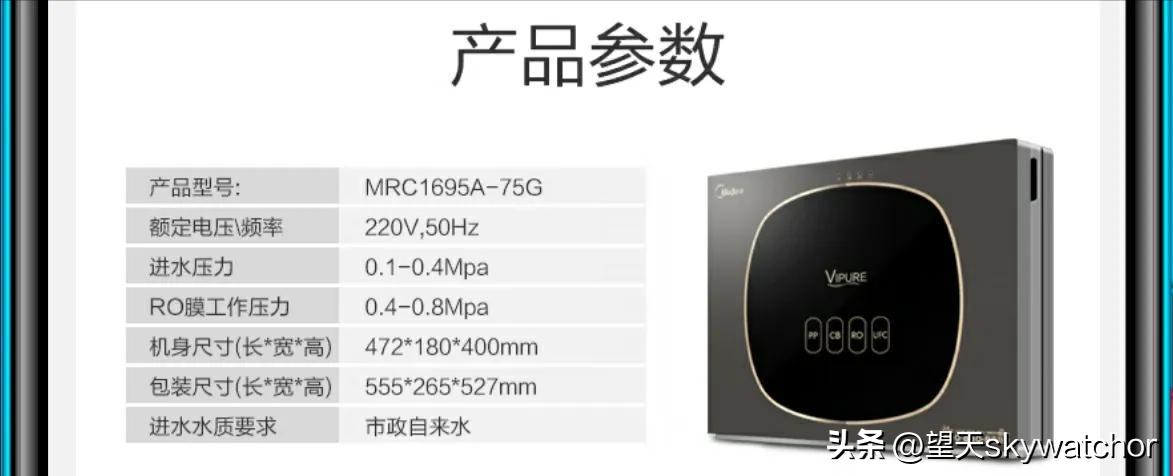

价格车差一点2000RM，现在市场上这个类型的机器，是价格有所下降。这款机目前已经不生产，估计主要原因是改进了滤芯接头的形式，更加易于更换。
当时这款机器主打是无罐，实际上里面还是有一个可以伸缩的罐。只是体积小，装在机器里面了
上图右边就是装满水后的罐子样子
按最右边键，机器进入自身清洁状况时候，可以看到罐子压缩到最低时的状况
看看那个水罐，不知道是出于什么目的，弄的这么小。避实就虚吗？
机器有四根滤芯，但是说到有五重过滤，实际就是后置的碳过滤里面增加了超滤膜。实际超滤膜是需要排污的，但是这个结构里面没有排污结构，滤芯的寿命是打折扣的
这个示意图片是按实物比例的

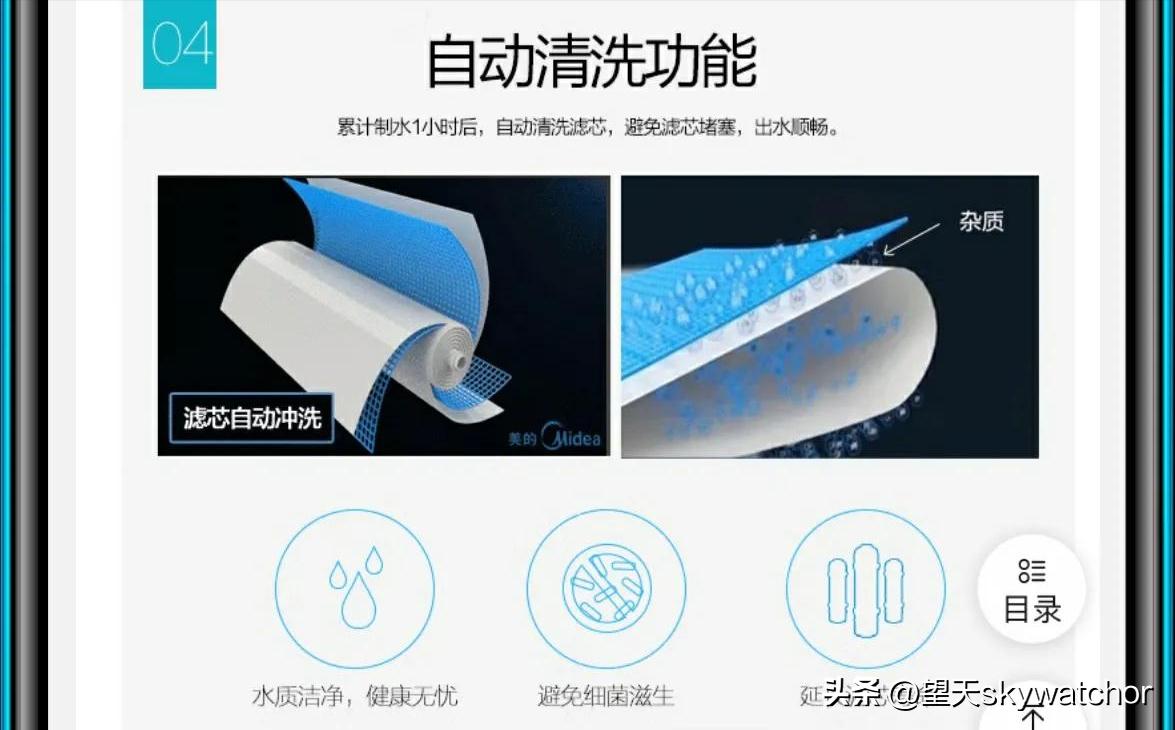

对消费者而言，这个是比较人性化的，估计RO滤芯是按压力来定义寿命是否到?其他滤芯应该是按使用时间吧

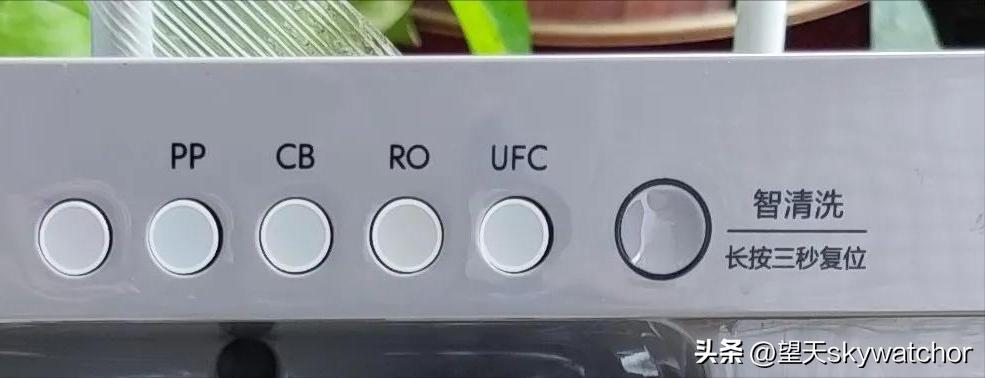

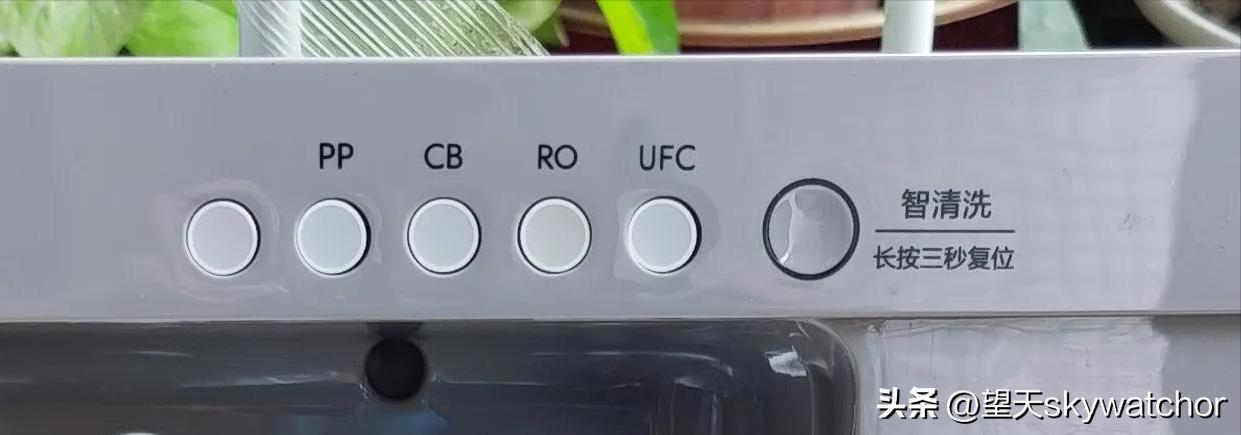

打开机器面盖，可以看到几个指示灯，和自动清洗按键

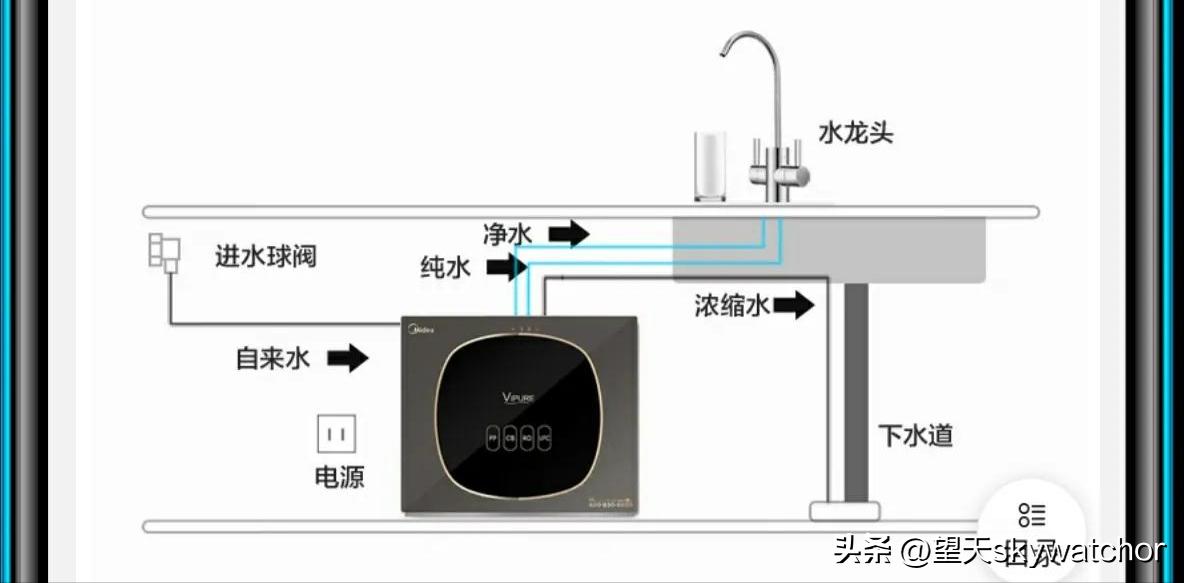

安装示意图

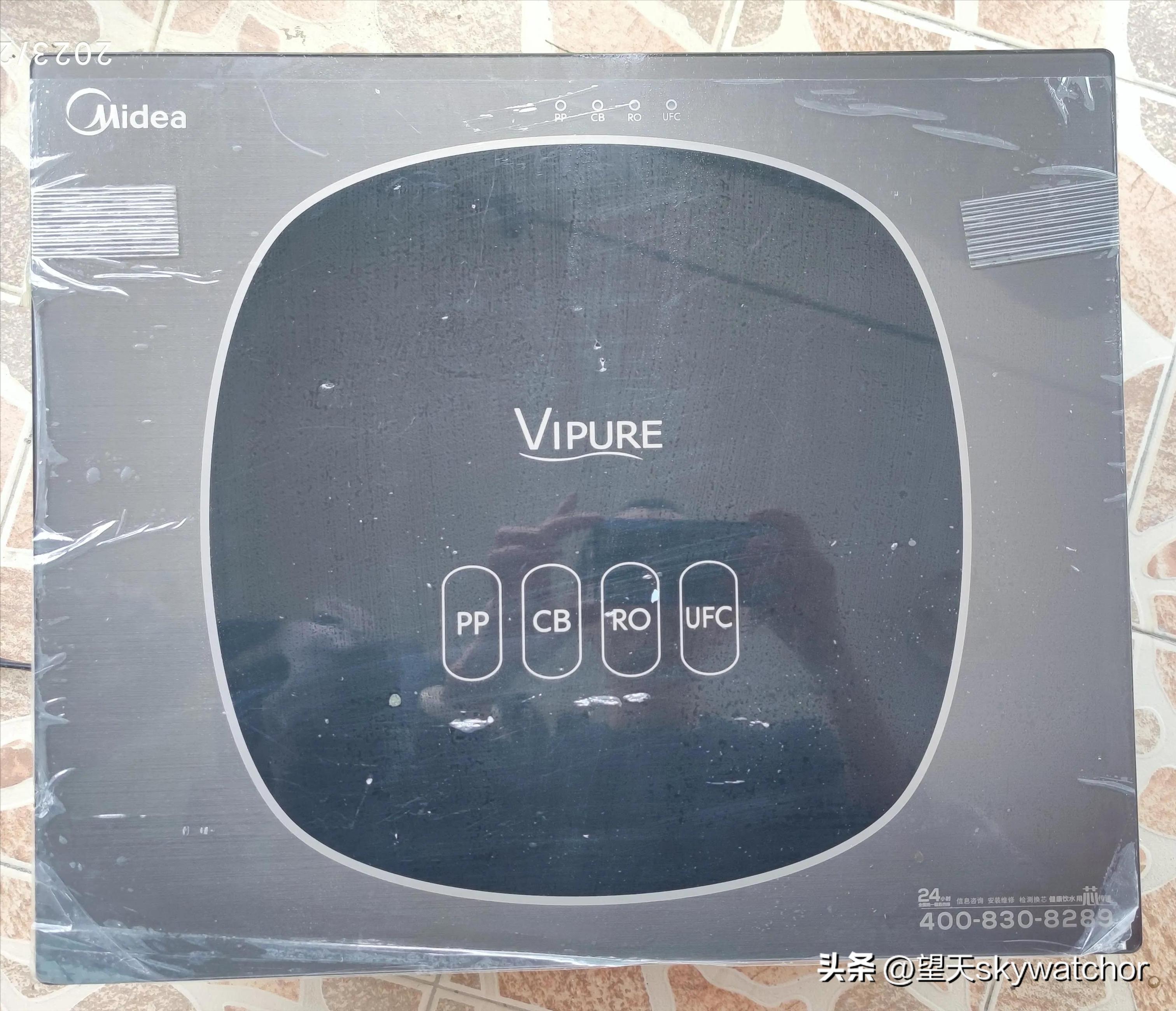

外观还很新，表面保护膜都没有去掉
机器顶部，水管接口都在这里，方便。
机器铭牌

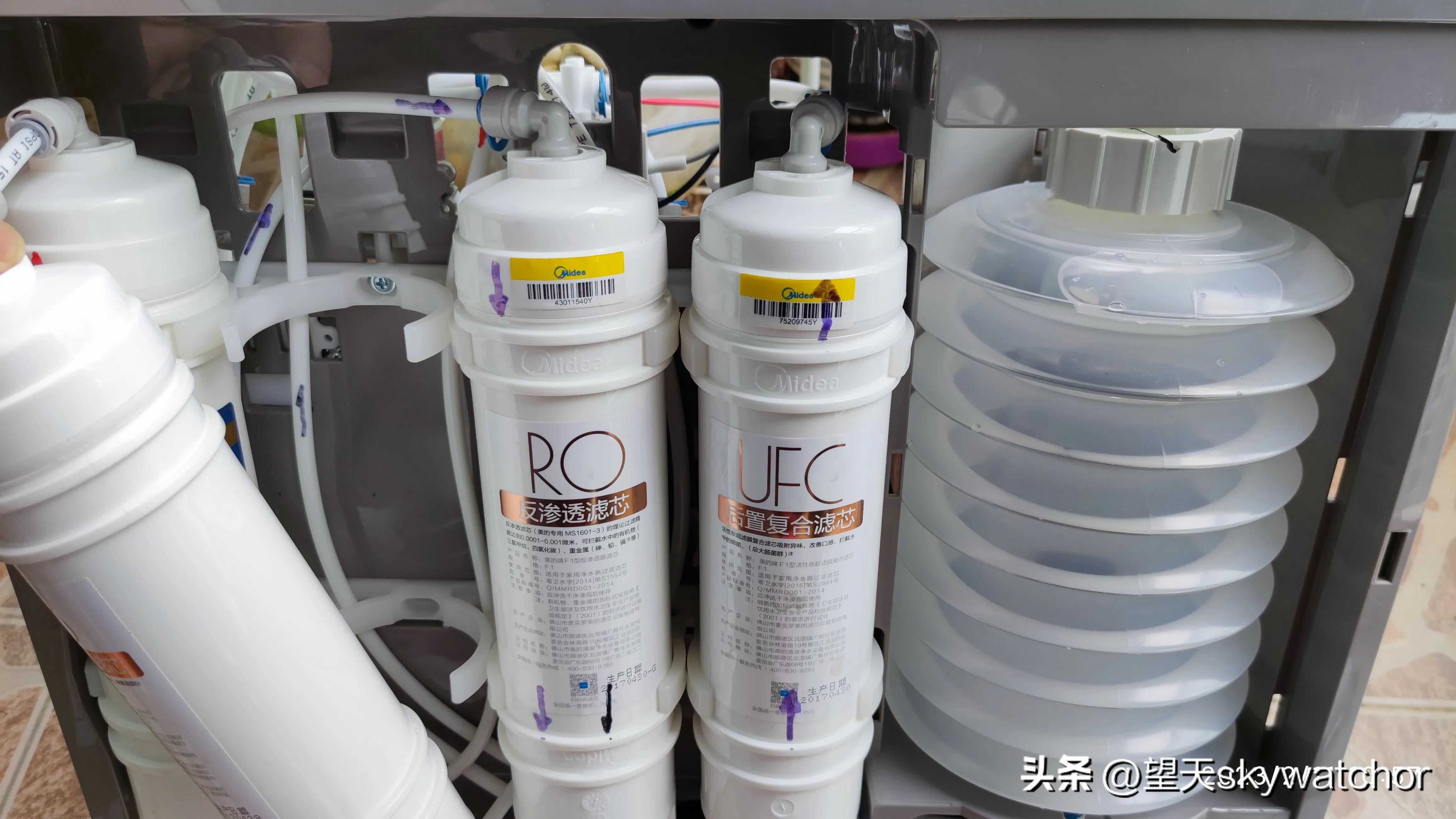

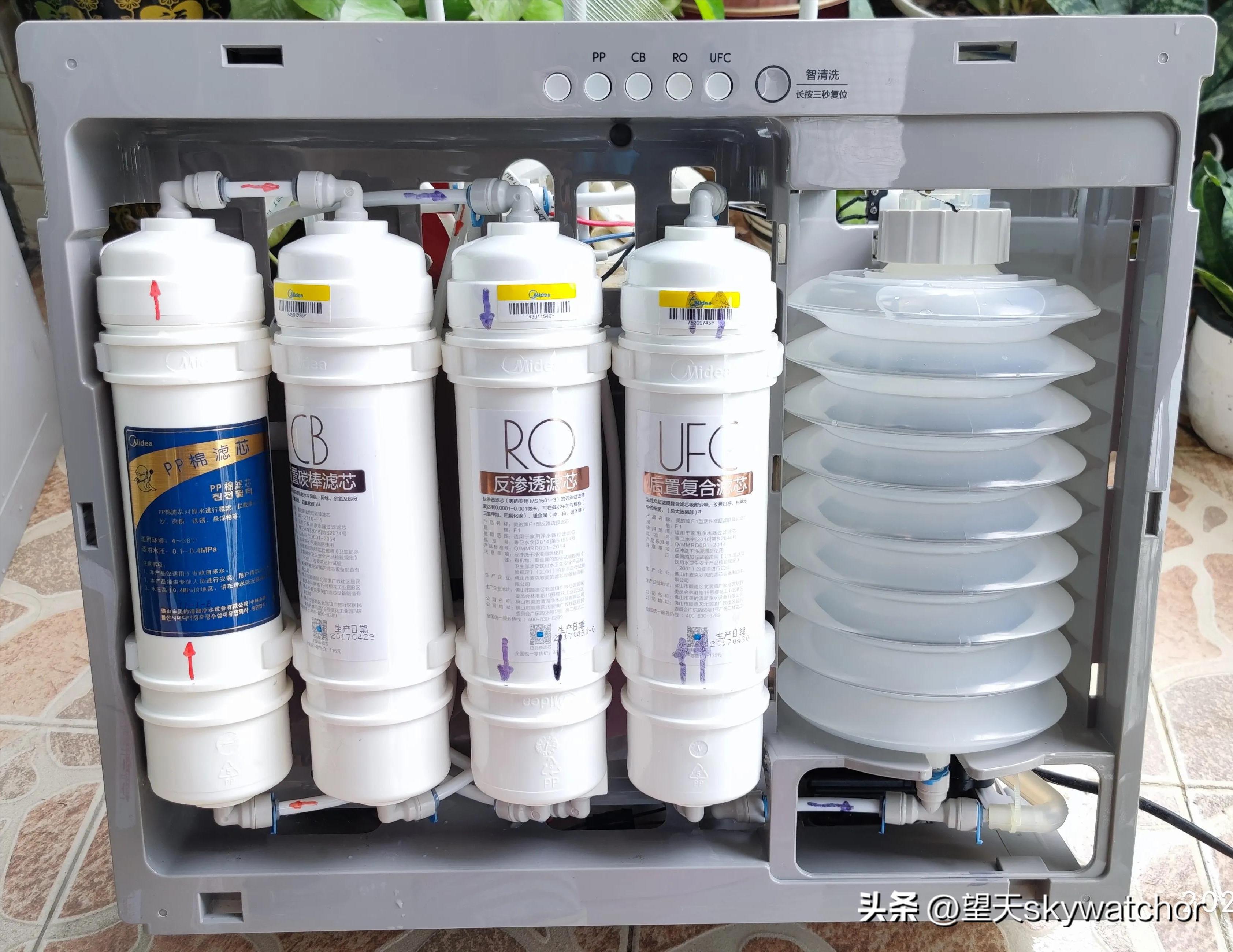

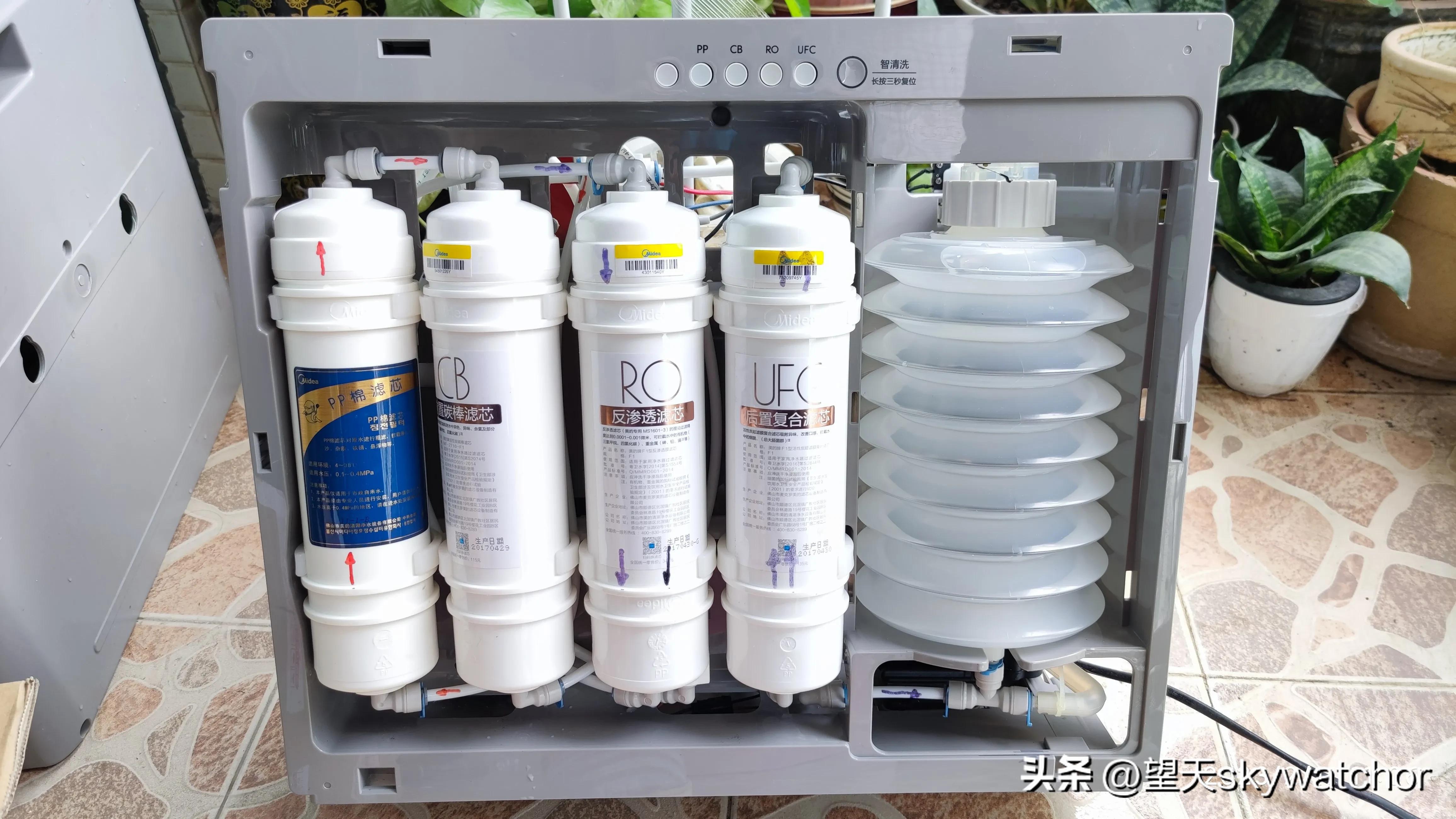

打开面板后看到里面的四支滤芯

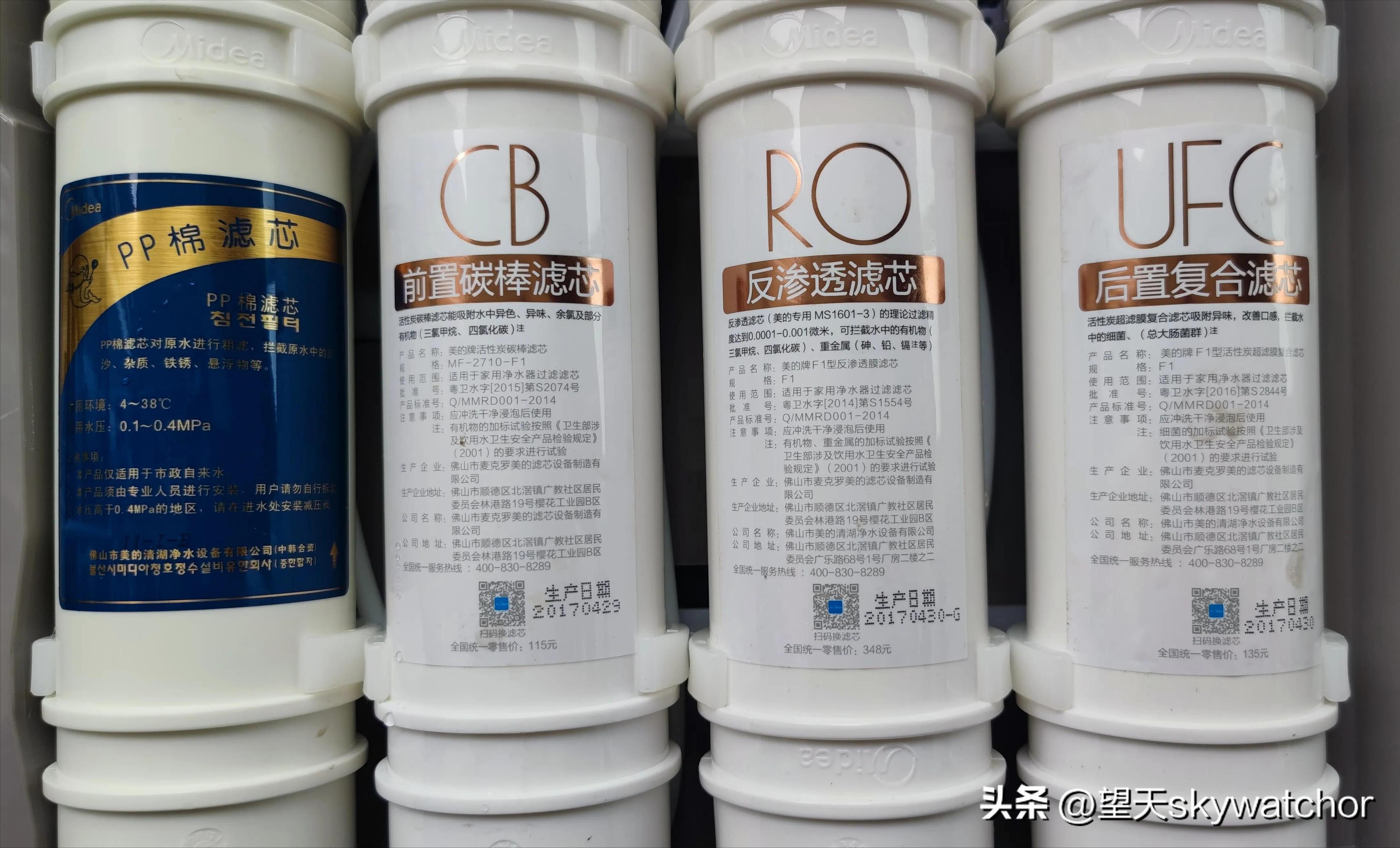

滤芯细节。第一支PP滤芯，三年前换过一次

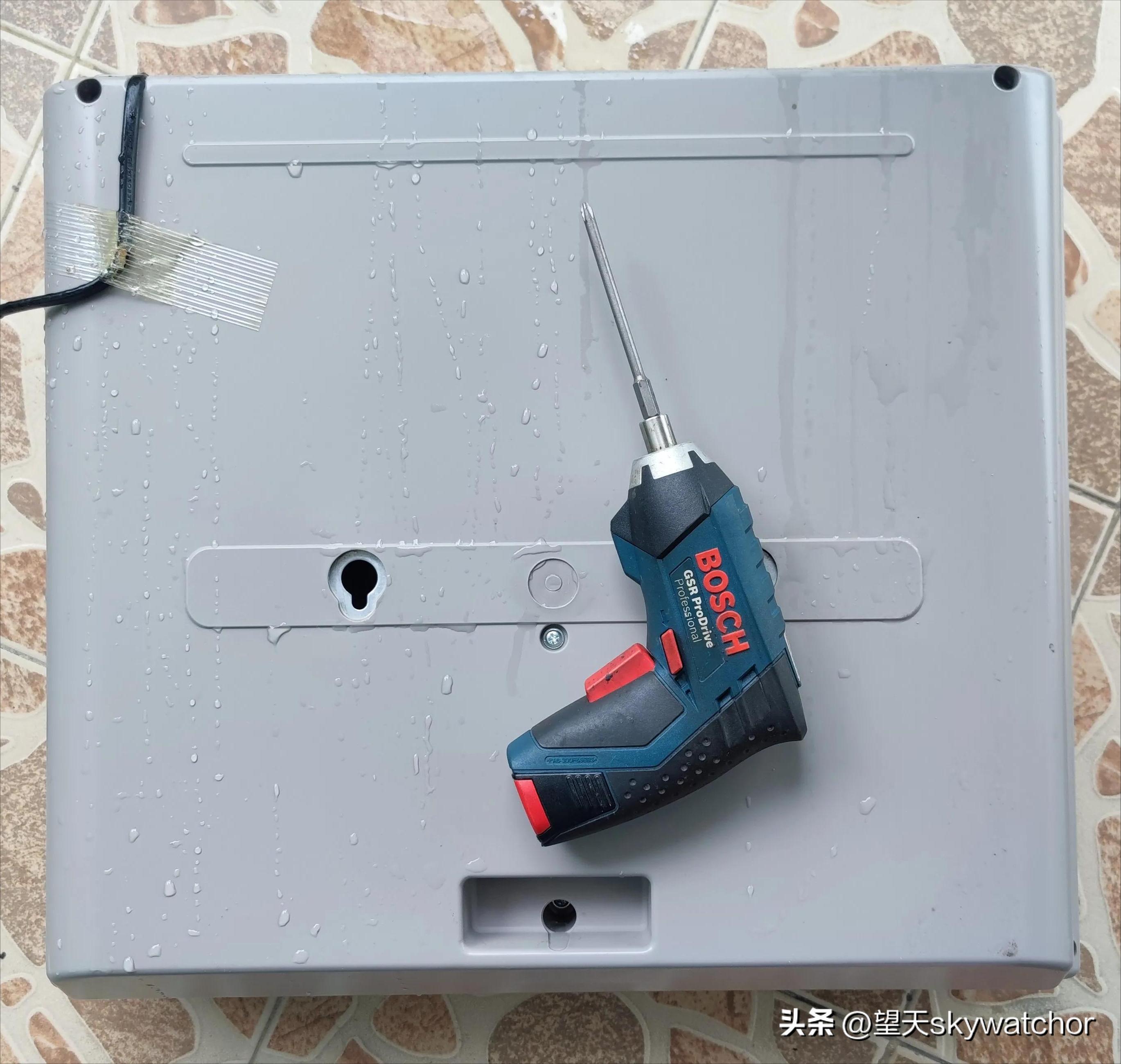

背部
六个固定螺丝都是一样的

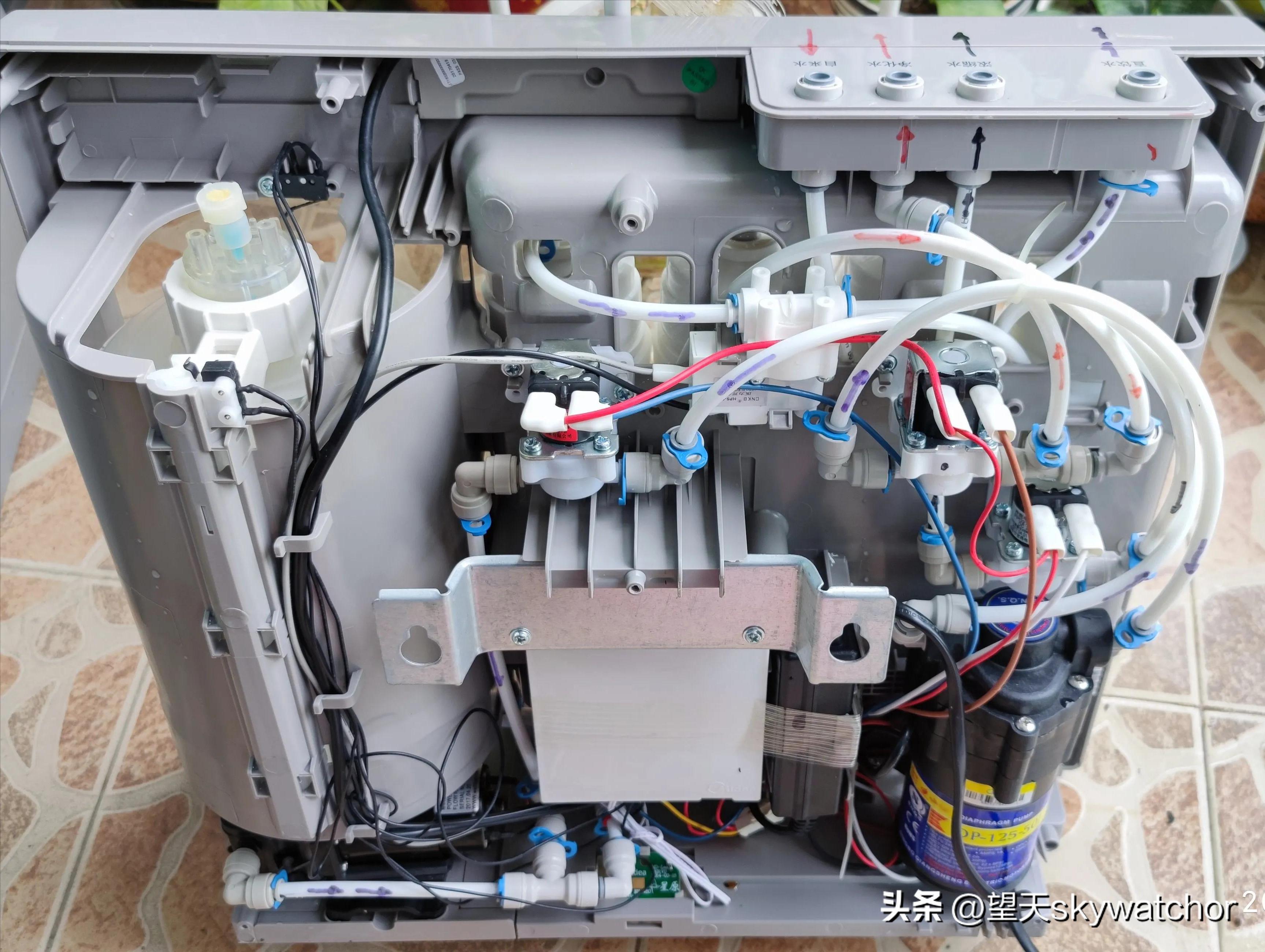

取下后盖后看到机器内部，最让我意外的是里面电源居然是成品的开关电源，和手提电脑类似的，估计主要原因是加压泵是低压24V直流的
视频加载中...
压力泵是宁波强生电机生产的
看到有好几处蓝色的防松卡垫没有，是掉了，还是有意不用？有些地方也算是高压的，不知道如何解释
可压缩水罐的顶部左右各有一个位置微动开关，左边的是靠罐体顶部接触，右边是靠导柱上的塑料零件接触，这就是广告中说的双智保护吧，罐中水量多到压缩罐升高到微动开关位置，压力泵就自动停止工作了
下面就净化水的水流过程做一些分析
自来水从左边孔进入后，内部管路往下到达滤芯面PP滤芯的下接口
看红色箭头，从PP滤芯下部进入，上部出来后进入第二支前置碳滤芯上部，从前置炭滤芯下部出来后到达背部后进入三通，从向上通道直接到达机器顶上的净化水出口。从红色箭头的流向可以看出，净化水只通过PP滤芯和前置碳滤芯。在机器没有通电的时候也是可以正常工作的。
下面就直饮水的水流过程做一些分析
看蓝色箭头，通过PP和前置碳滤芯水到三通后，经过电磁阀到达右下方压力泵的右边，经过加压的水通过本体左边出口进入到滤芯面
从RO滤芯的上部分进入，RO滤芯的下部分有两个出口，中间的出口是经过RO净化进化的水，旁边的出口是污水。蓝色箭头的净化水管到达背部

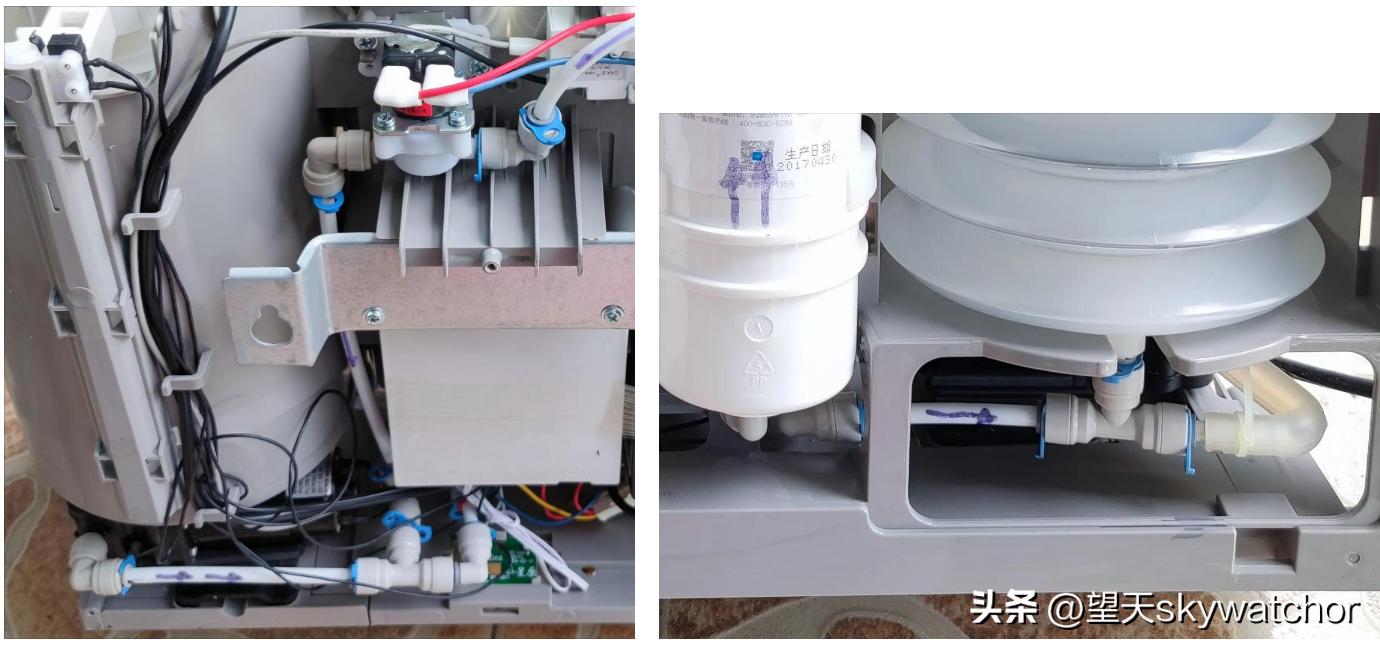

通过上图中偏左的电磁阀，往下，再往滤芯方向
到达右下角，往上进入压缩水罐。水罐里的水，经过压缩水罐下部的泵把压缩水罐里面的水加压送到第四支滤芯的下部入口，过滤后从上部流出随管到机器背部，见蓝色双箭头。

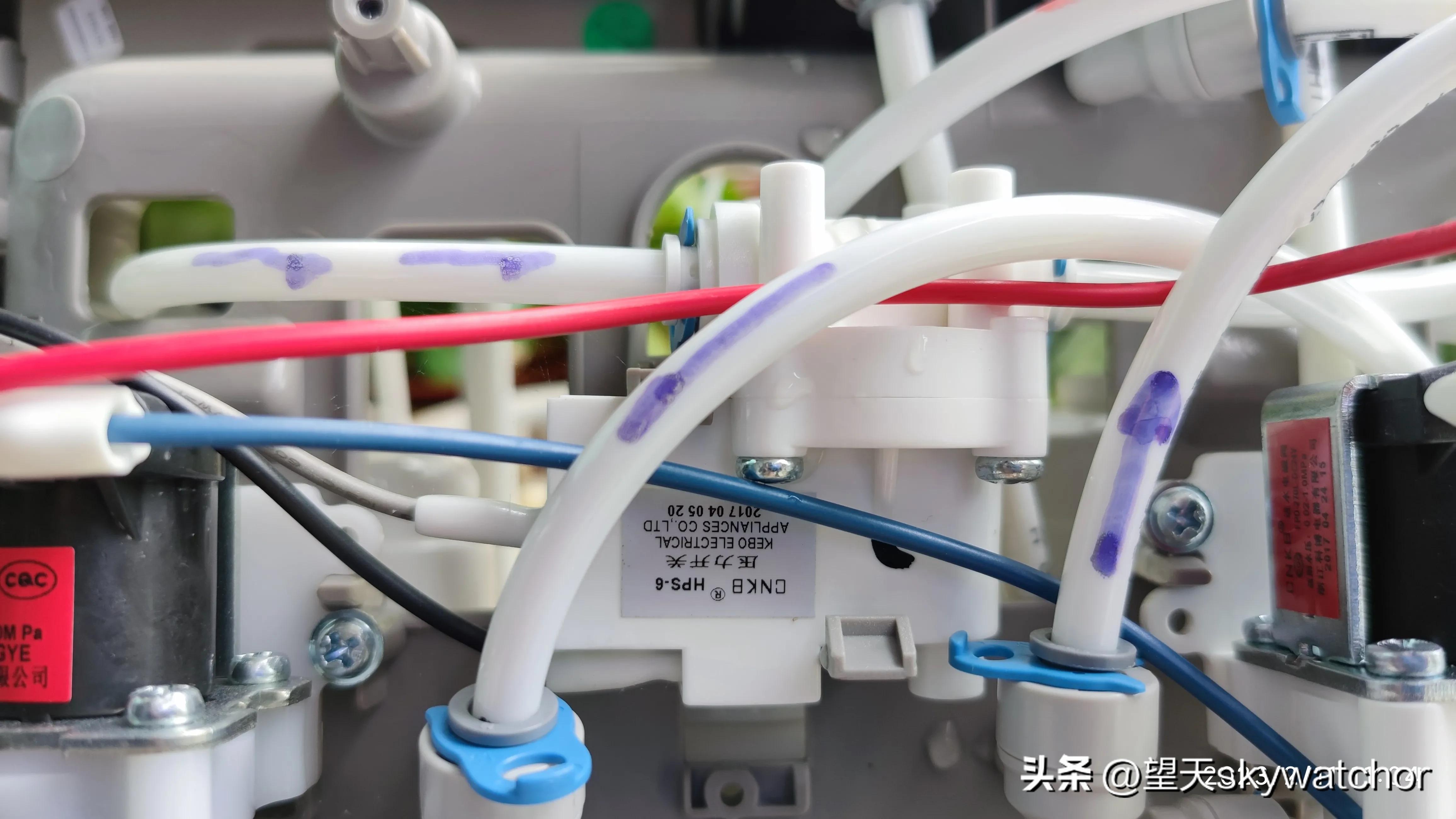

再通过一个压力开关从机器上部水口输出。每次打开净化水龙头，这个压力开关可以感应到，后输出水那个泵开始工作，把压缩水罐里的水抽出。
RO滤芯废水出口通过一个电磁阀连结到顶部废水出口。按这个机器结构，每次打开净化水，实际水就是通过了PP滤芯和前置碳滤芯，无需通电，也能正常工作。打开直饮水的时候，实际是泵抽出的压缩水罐里面的水。压缩水罐里面的水实际是机器平常时候启动高压水泵，通过RO滤芯后存在压缩水罐里面的。水满后压缩水罐变高，接触顶部两个微动开关后自动停止。
有个小细节，我有点困惑，RO滤芯出来的净化水通过上面右上电磁阀往下走，再到右图下面管子到达压缩水罐下面往上到达水罐里，另外一路往右前到达出水泵的入口。左图左下角是出水泵的出水口，右边一路到达最后一只滤芯下部入口，经过里面碳和超滤膜过滤，再经过压力开关到达顶部净化水出口。往右中间一路为何于RO滤芯出水经过电磁阀后的那根管是联通的呢？什么作用呢？感觉是没有必要去联通的，希望业内人士指点迷津。谢谢

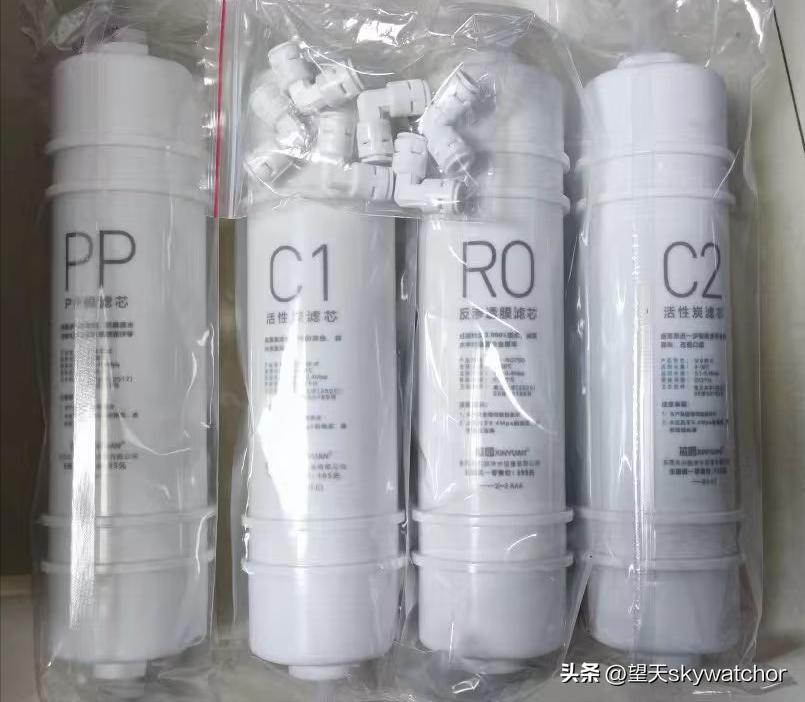

天猫买的，第四支就是后置炭，带超滤膜的，现在找不到。这个应该是正品了

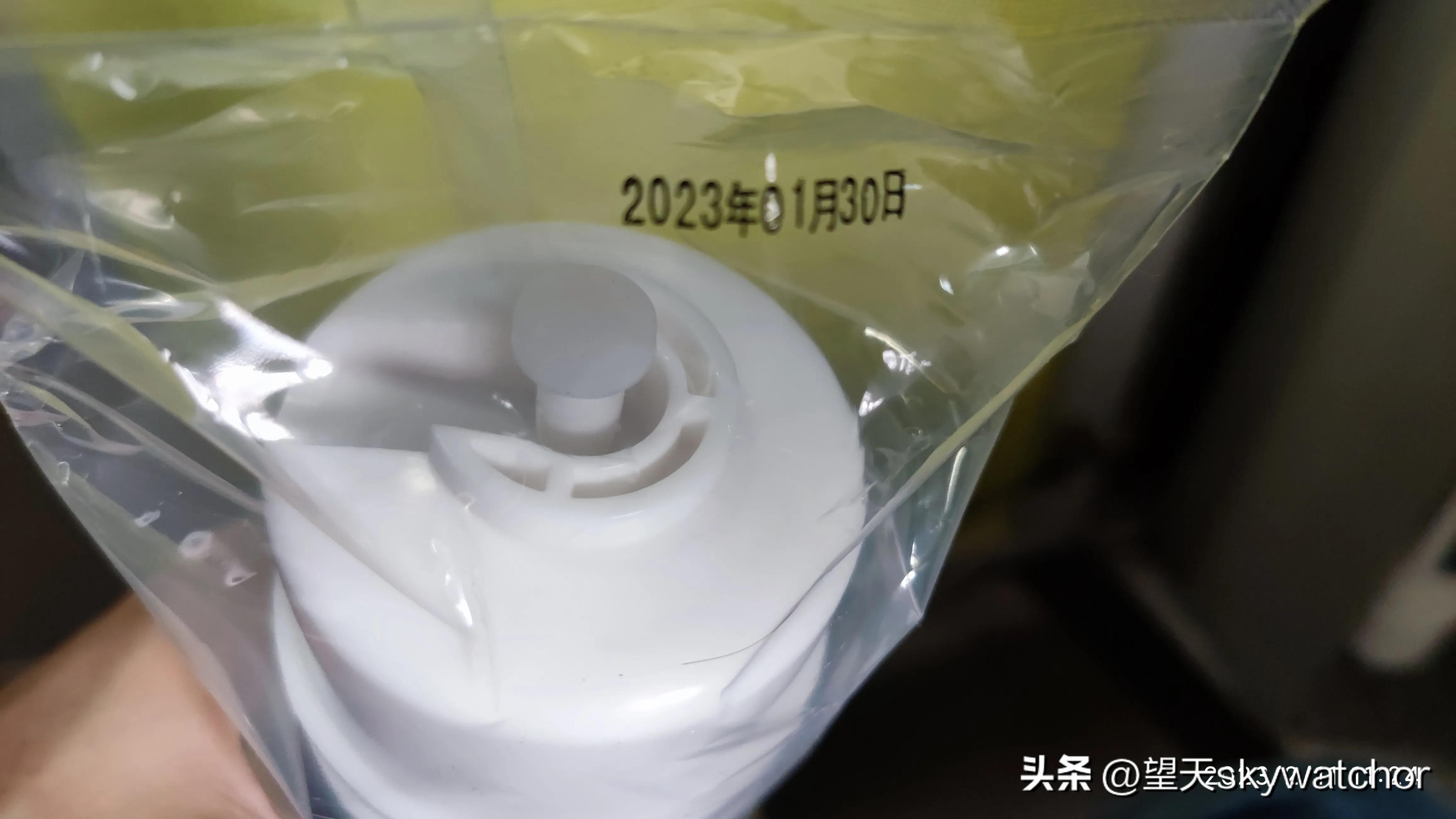

产品很新鲜

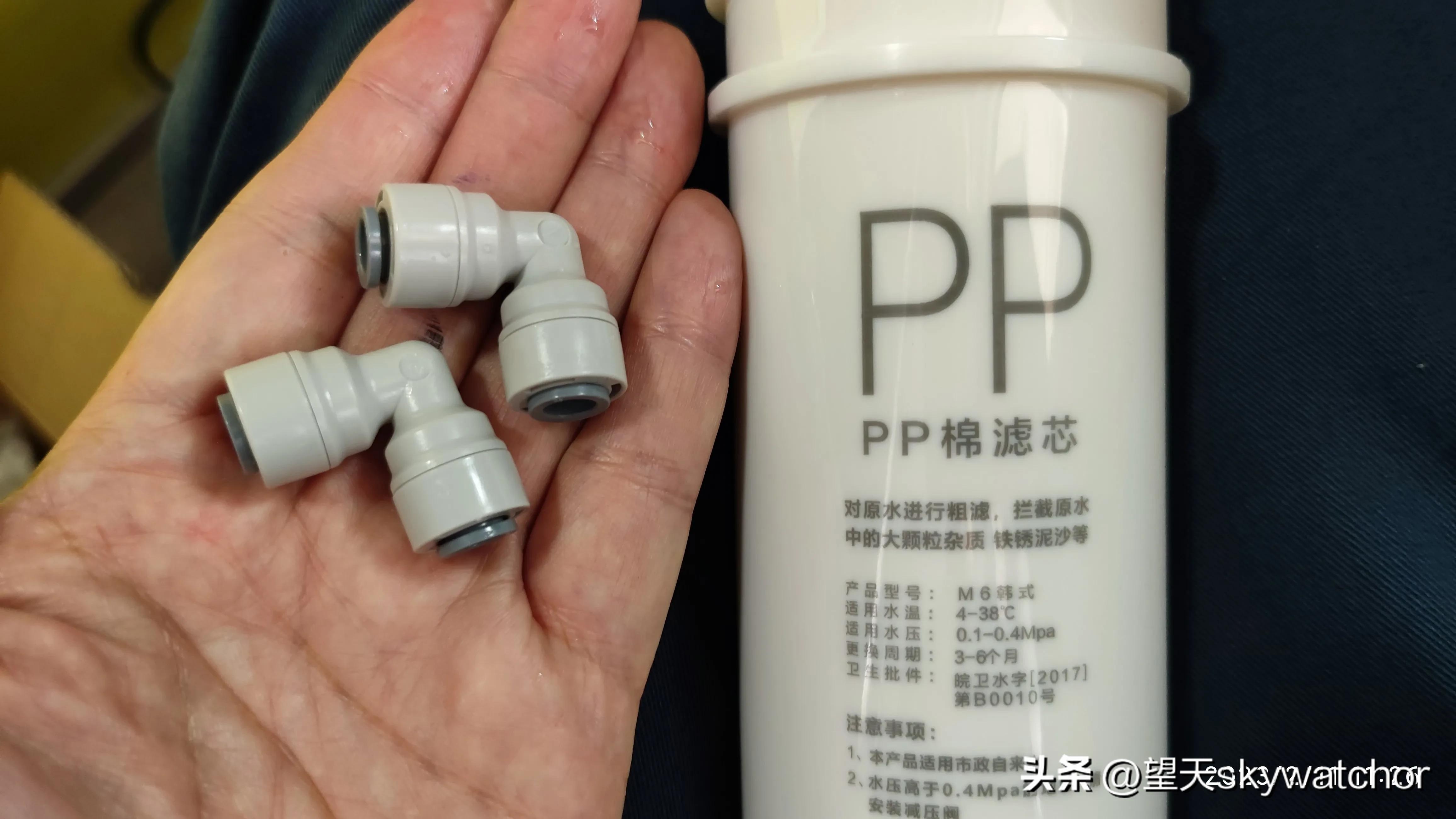

还送了快换接头

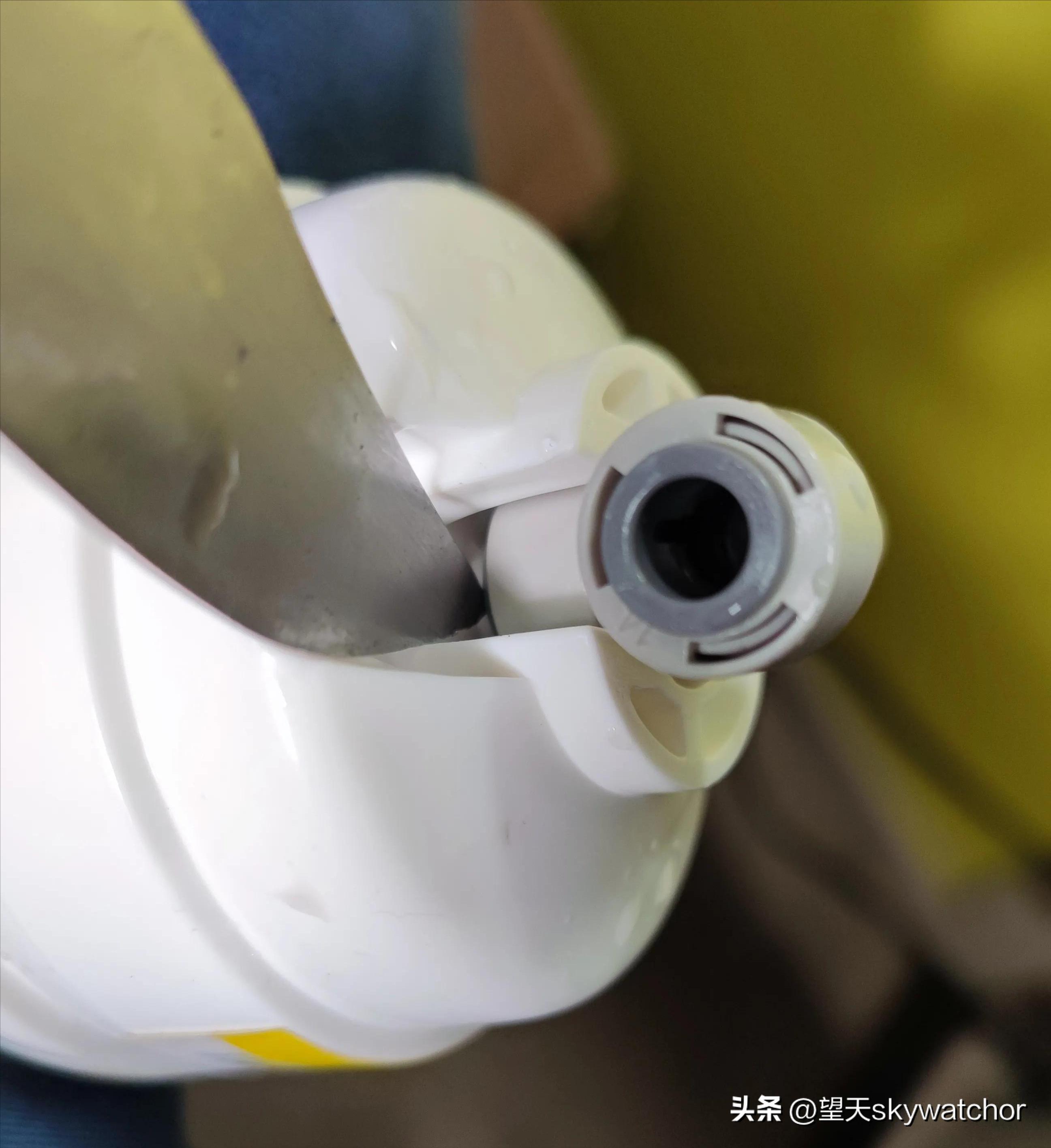

考虑还是原装的接头好，把他取下，用刀把灰色的夹片往上推就可以把接头取下来。

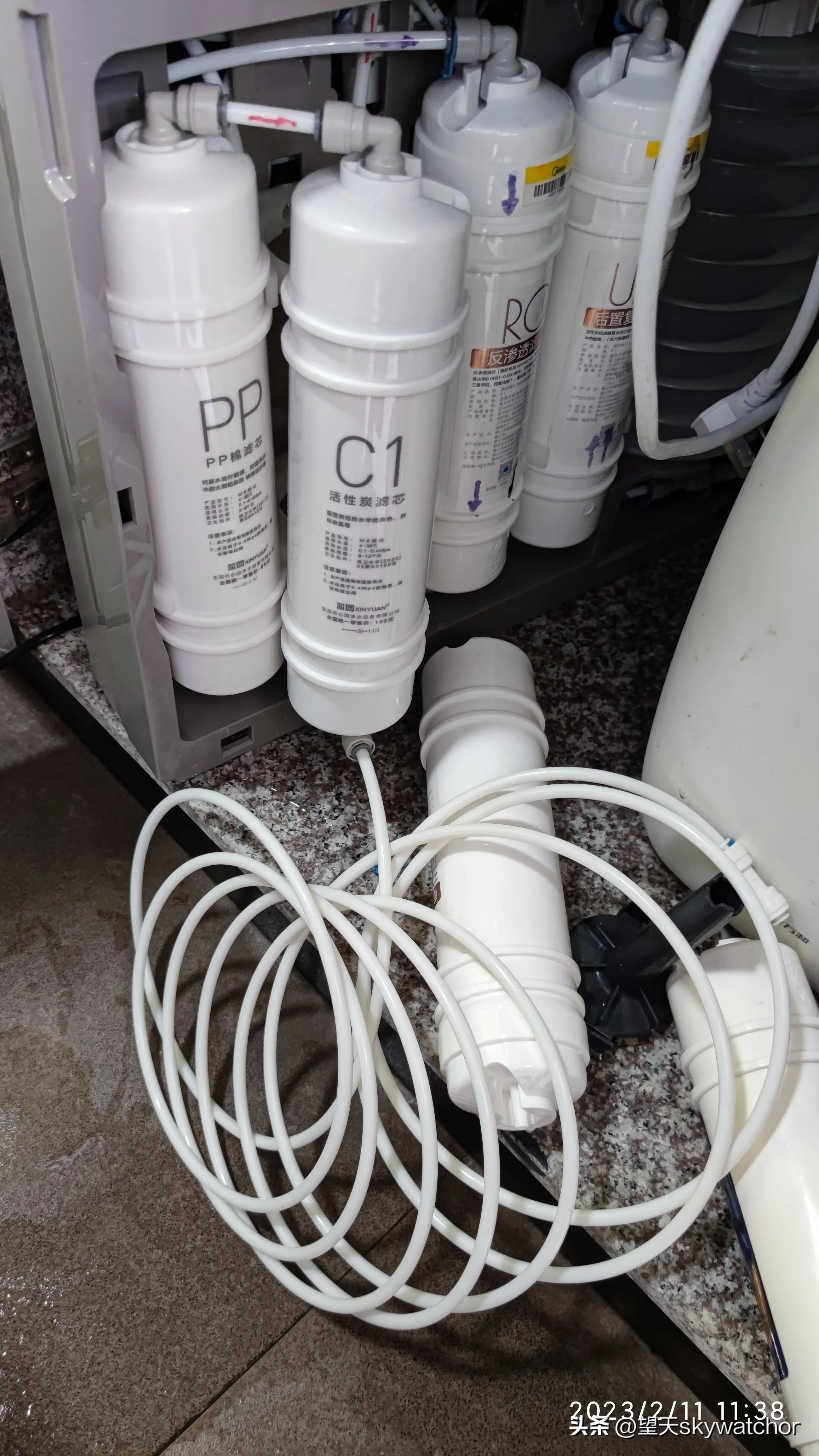

先把PP滤芯和前置碳接好，用水管把接出来

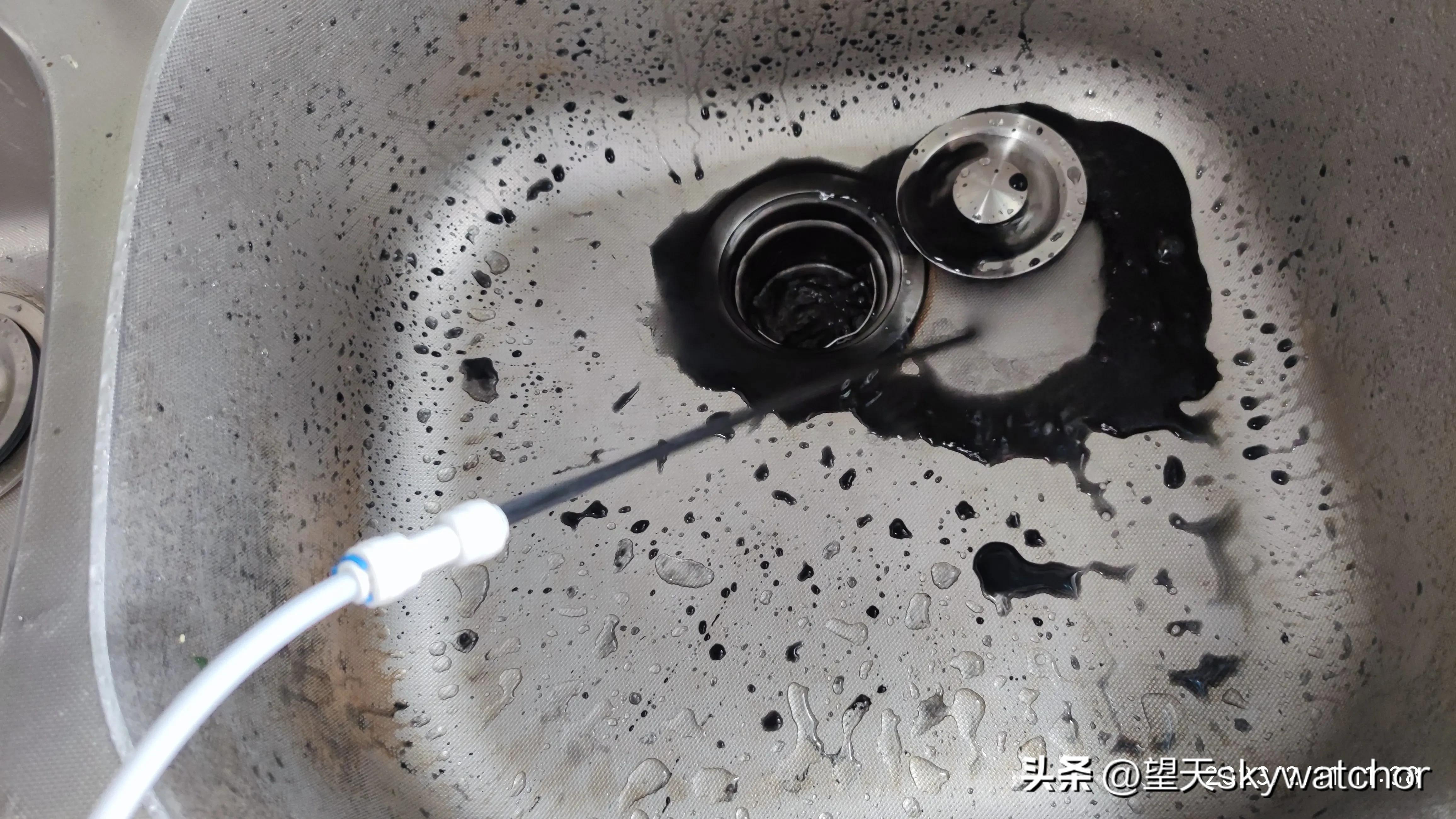

一通水，出来很多黑色的水，是游离的碳粉吧
连续流了五分钟，基本看不到黑色了

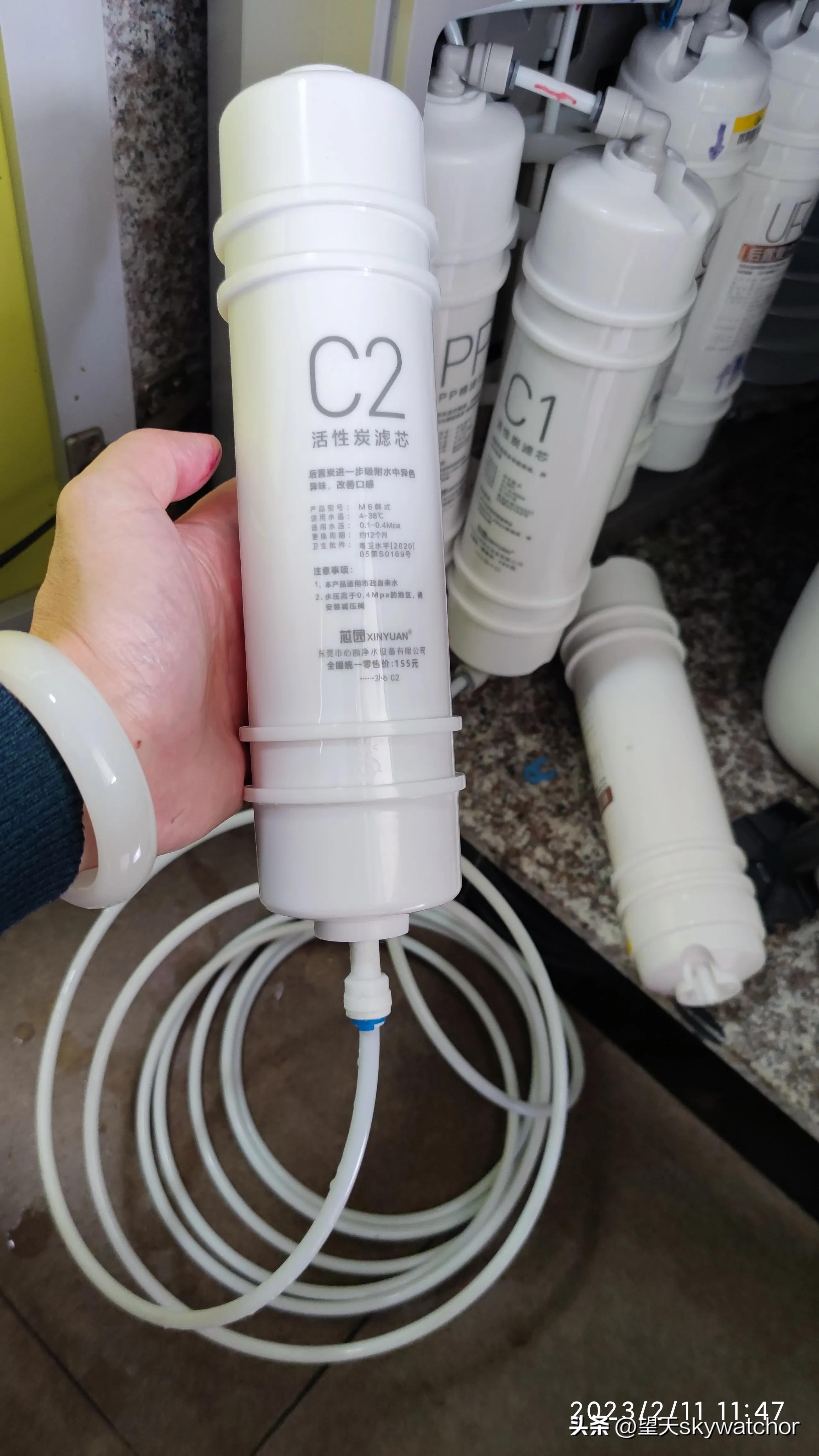

再吧后置碳滤芯接上
同样黑色，通了五分钟，OK
先把RO滤芯换上，再接前置碳滤芯，接头和管路好接一些。

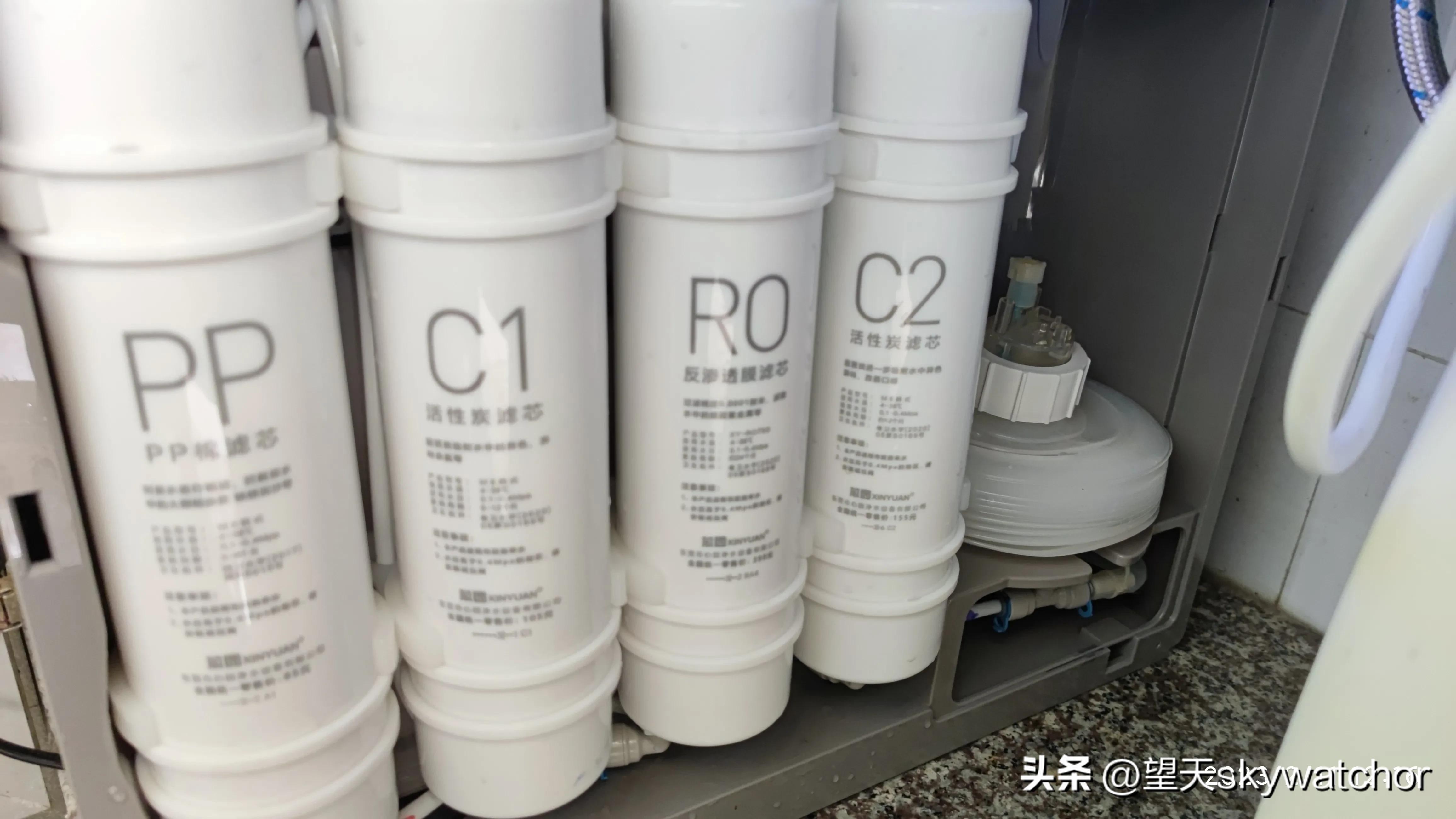

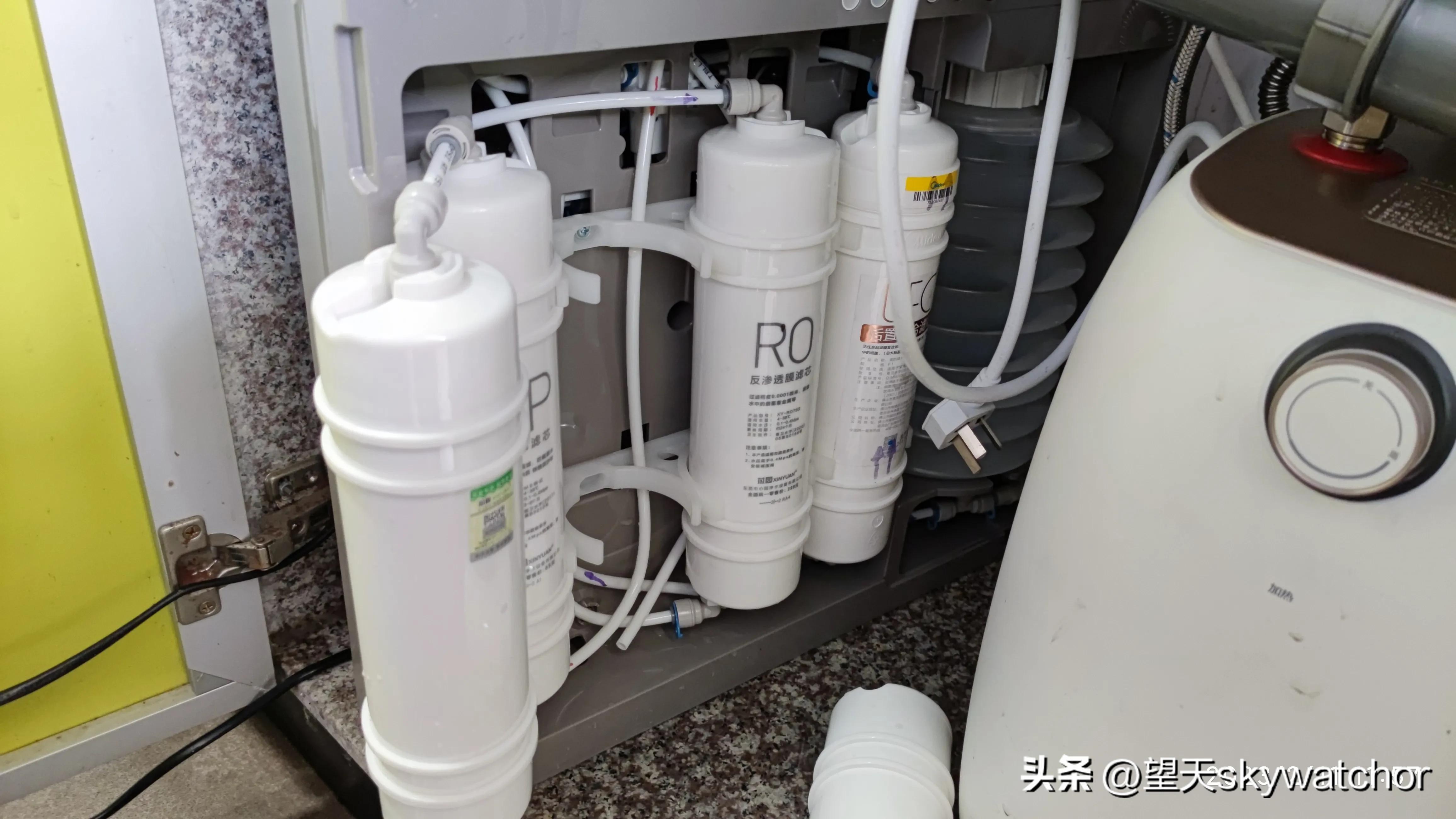

装好了
里面的面板有一个智清洗键，打开净水龙头，按下后，压缩水罐的水一直到抽完
可以看到右边排空的压缩水罐。
清洗后，出来的净化水，实际还是有点黑的，再排空了两次，基本就正常了。
我家厨房的水系统有点复杂，待我后续头条一一道来

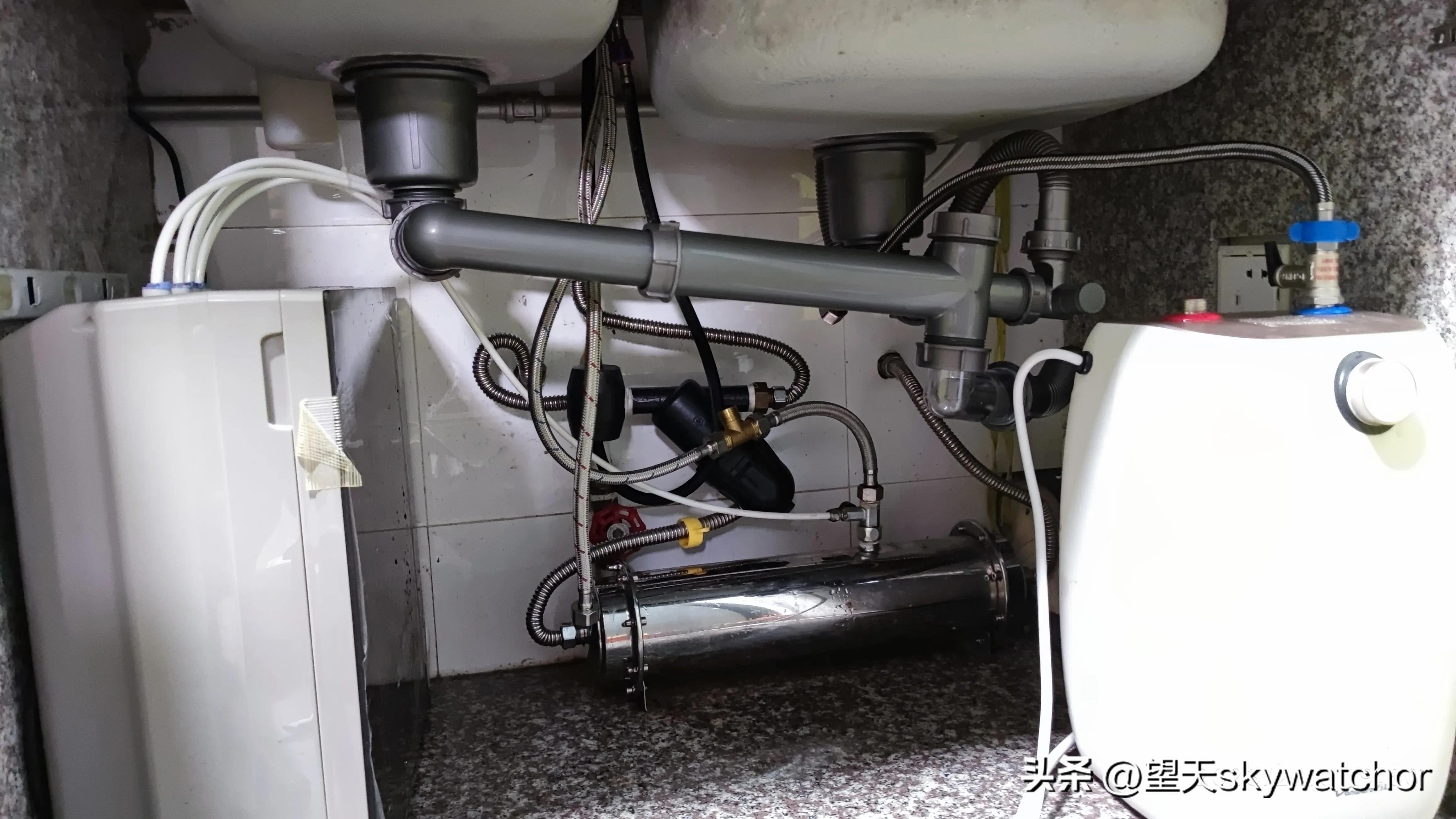

改前

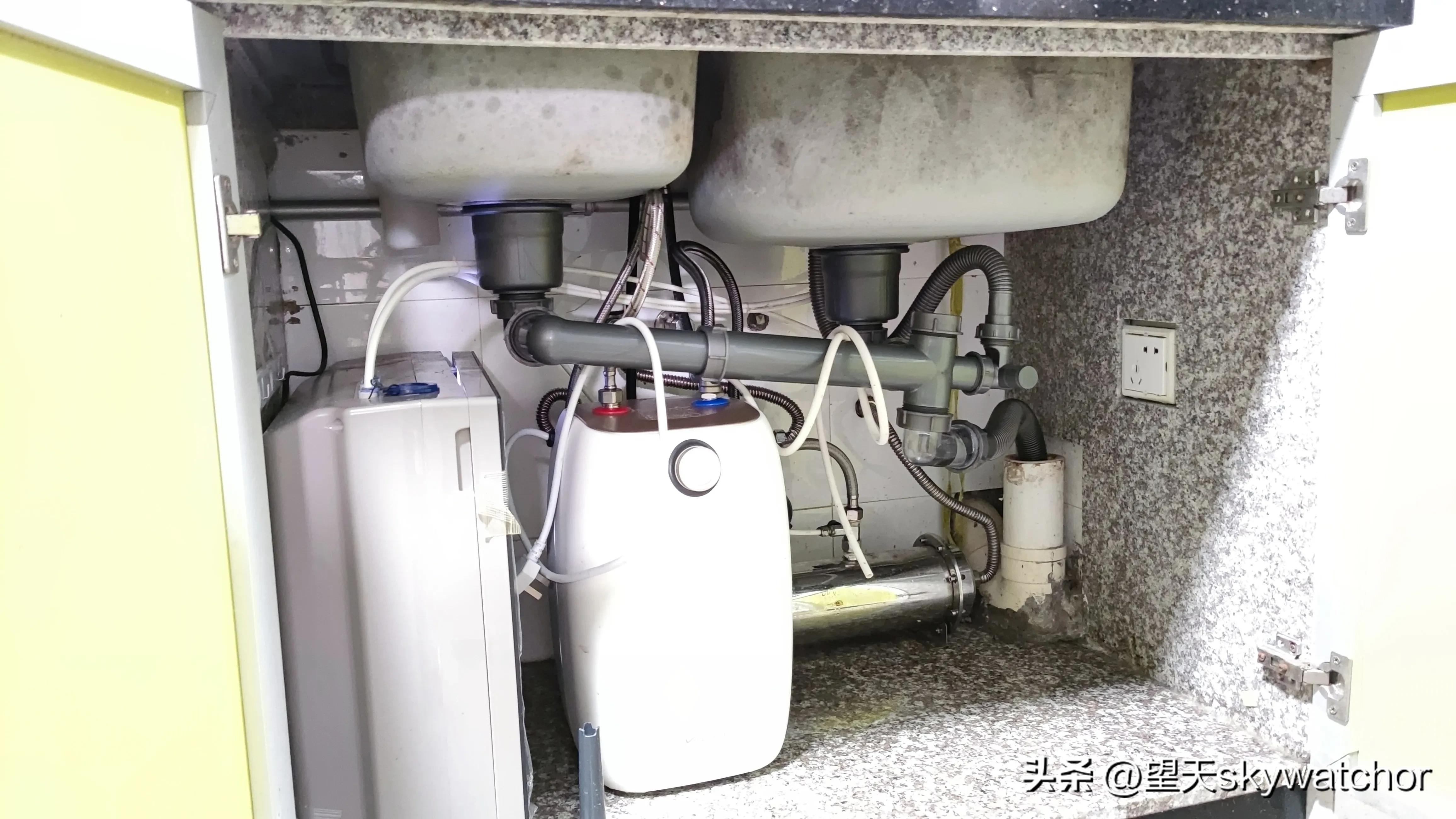

改后
