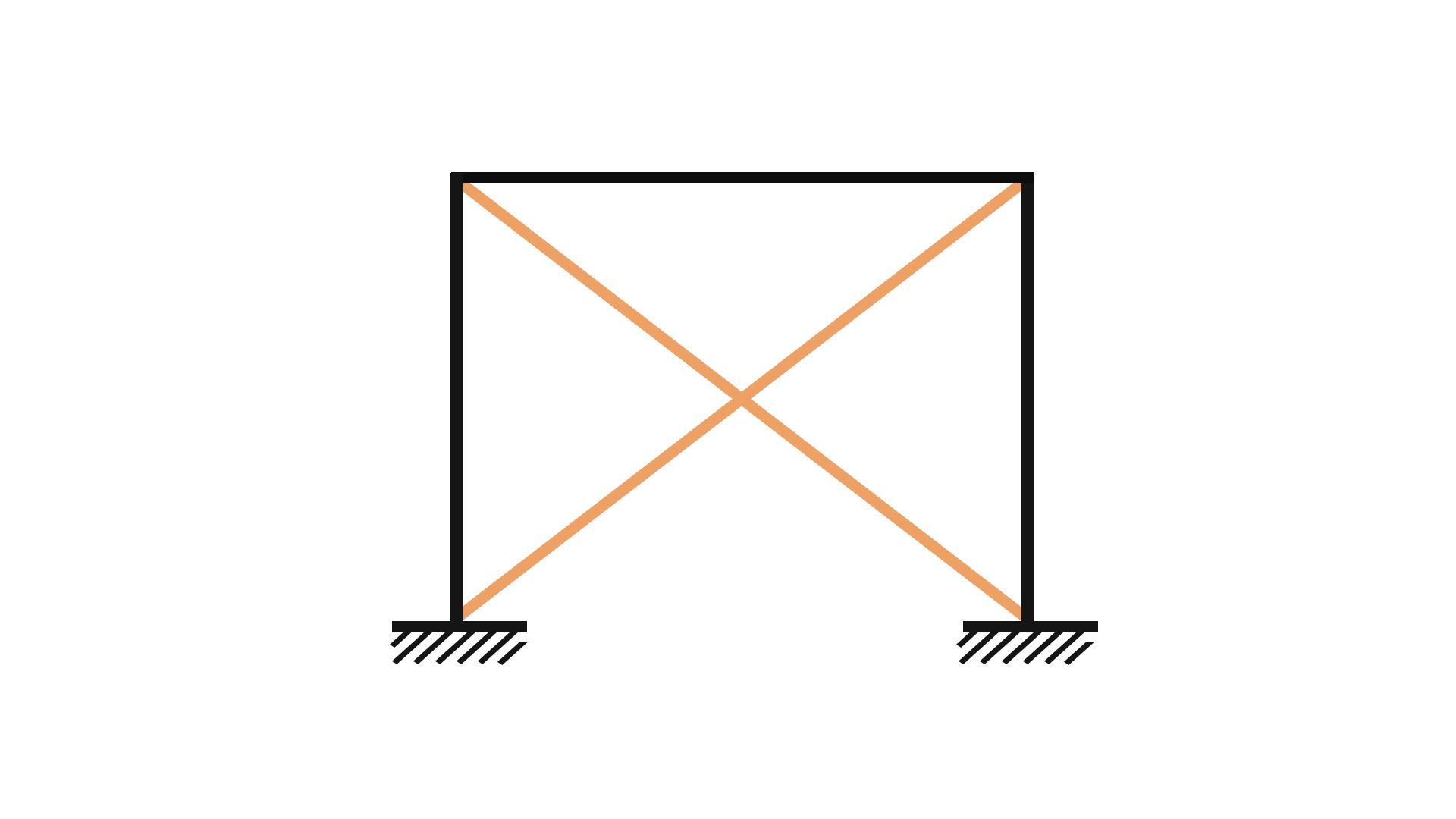

下图这个厂房加了支撑后，竟然给甲方省了40吨钢材[惊呆]？
我们就用初中的物理知识分析下它的基本原理。

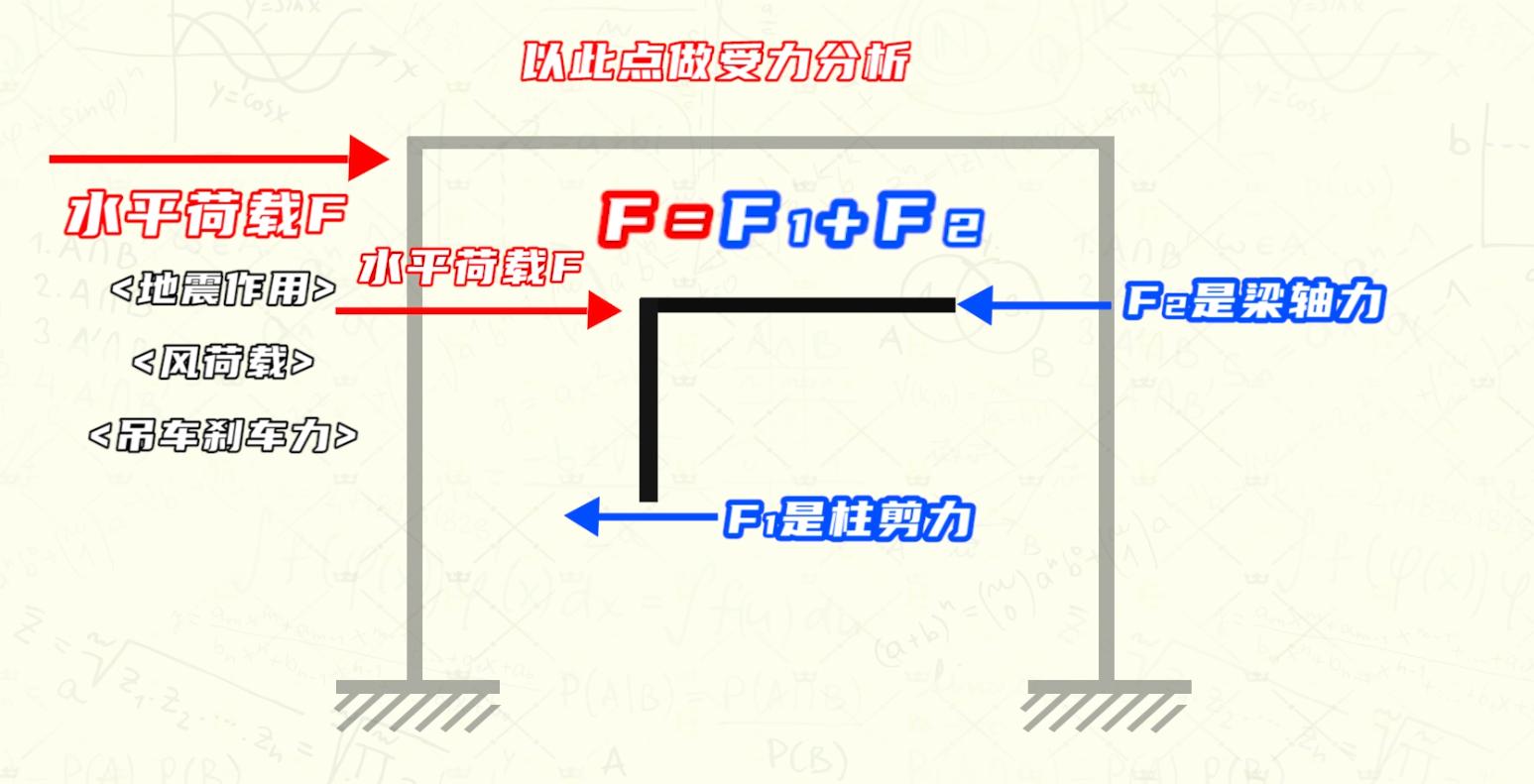

这是简化的不加支撑的钢架，当水平荷载F（地震作用，风荷载，吊车刹车力等）作用时，对梁柱节点的X方向取力的平衡。
F=F1+F2, F1是柱剪力，F2是梁轴力。

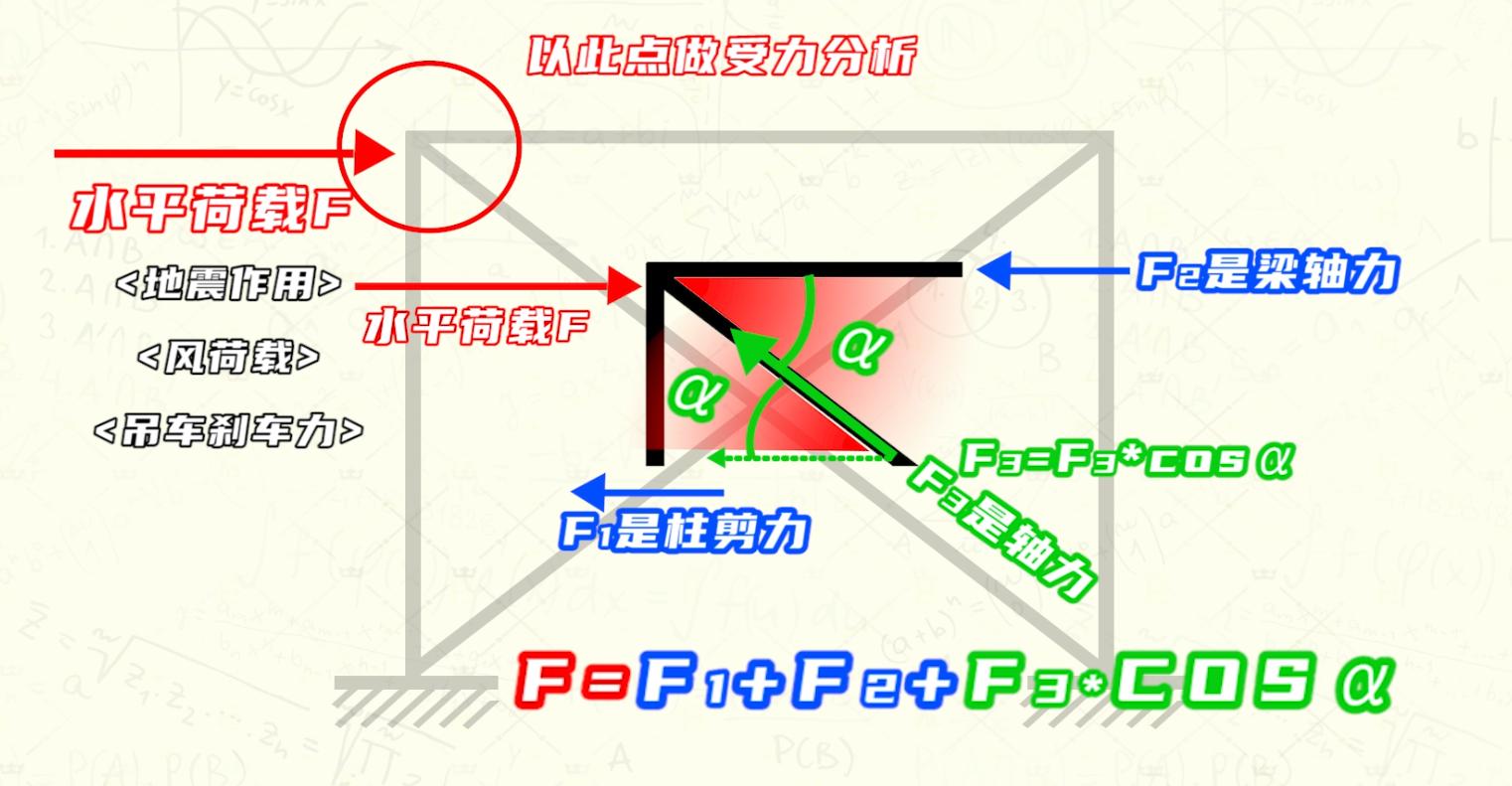

如果加了支撑，支撑会产生轴力F3, F3会产生一个水平向分力F3*COSa
此时力的平衡就是： 同样的外力 F=F1+F2+F3*COSa，
也就是说会多出一个F3*COSa 来减轻F1,F2的负担。也就是减少了梁柱的截面尺寸，同时还增加了整理稳定性和刚度。
这个厂房加了支撑后钢柱从500x500x16的箱型柱变成400*400*14*20的H钢。
没加支撑总含钢量678吨，加了支撑后含钢量638吨，用钢量减少了40吨。
所以各位甲方老板们，咱们花的是设计费，省的是工程款。[机智]
