在智能音箱海外市场，亚马逊凭借较早的布局，一直占据着较高的市场份额。我爱音频网此次拆解的亚马逊Echo Show 5智能音箱，支持“Alexa”语音助手控制智能家居，还能通过前置摄像头与他人视频；5 代表它的屏幕尺寸为5.5英寸而非第五代，小于此前发布的Echo Show的7英寸。这款带屏智能音箱还有什么特别之处，一起来看吧。此前，我爱音频网曾经拆解过：Amazon亚马逊 echo dot智能音箱、亚马逊智能音箱Echo Show。 一、亚马逊 Echo Show 5 开箱

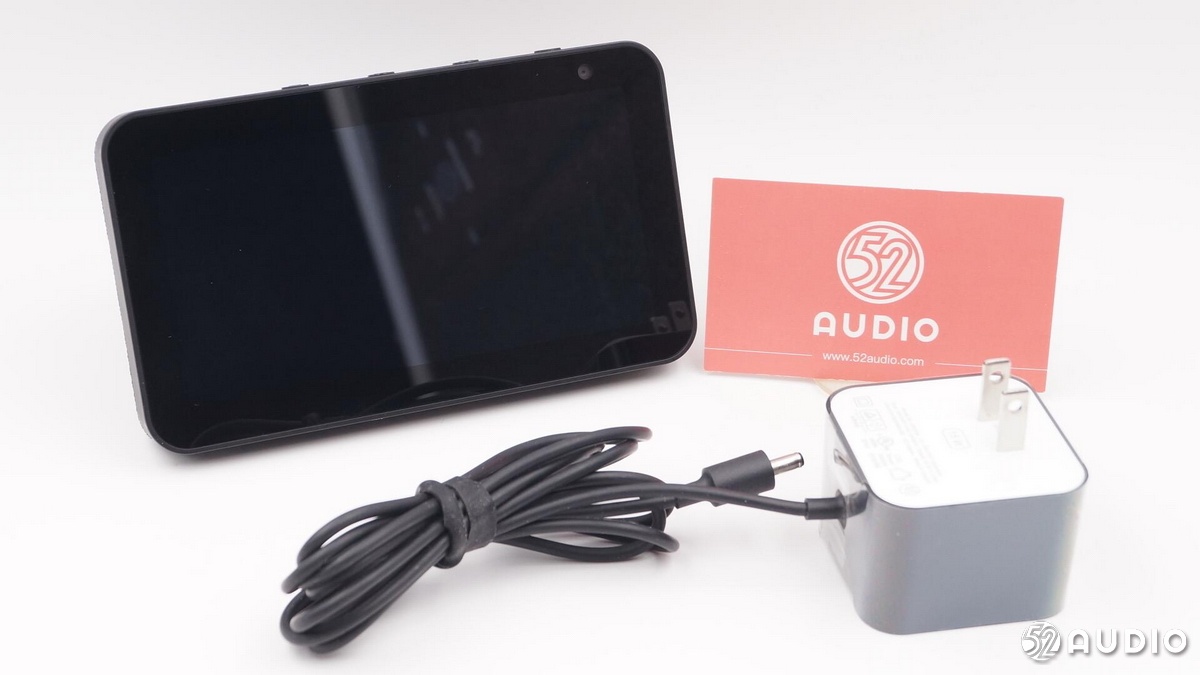

包装盒内主要有 亚马逊 Echo Show 5 智能音箱和电源适配器，电源适配器的体积比较大。

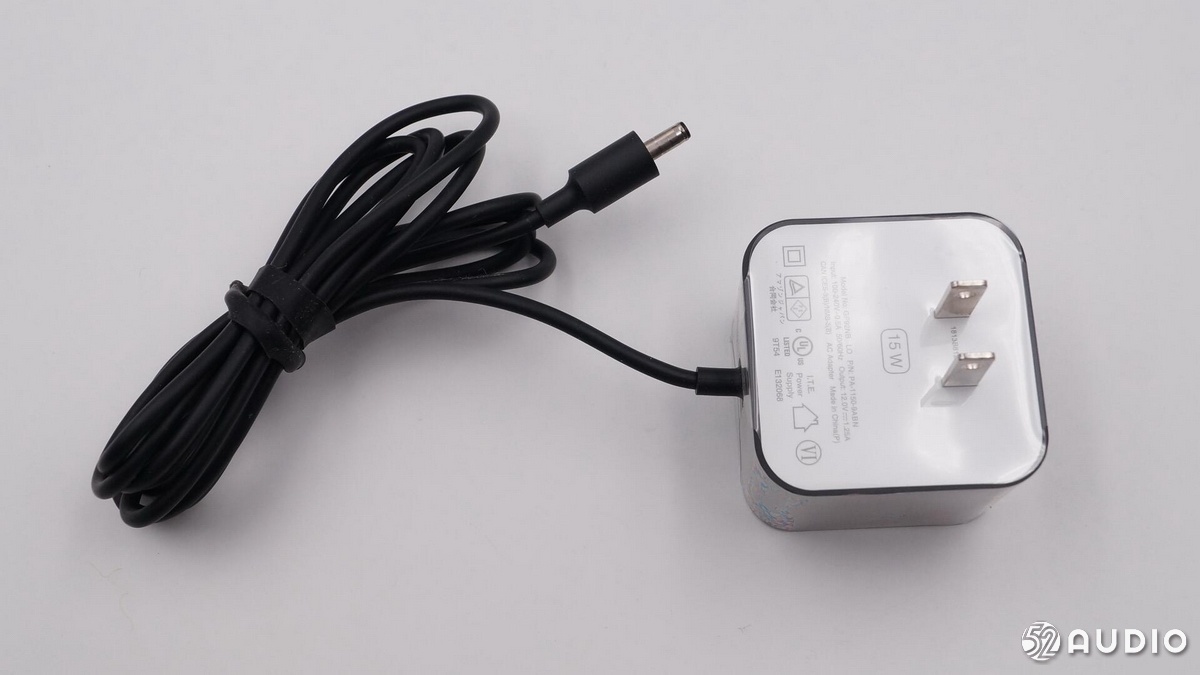

白色的电源适配器和黑色的电源线是一体的。

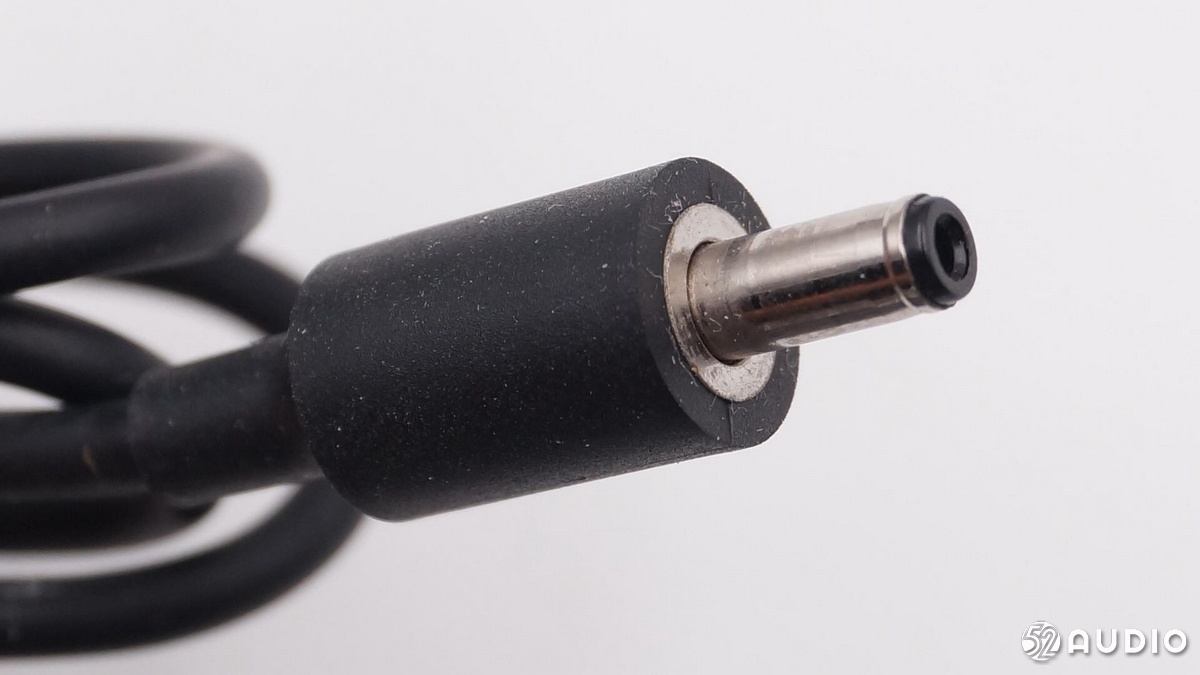

电源线输出端采用圆口DC直流输出，特写。

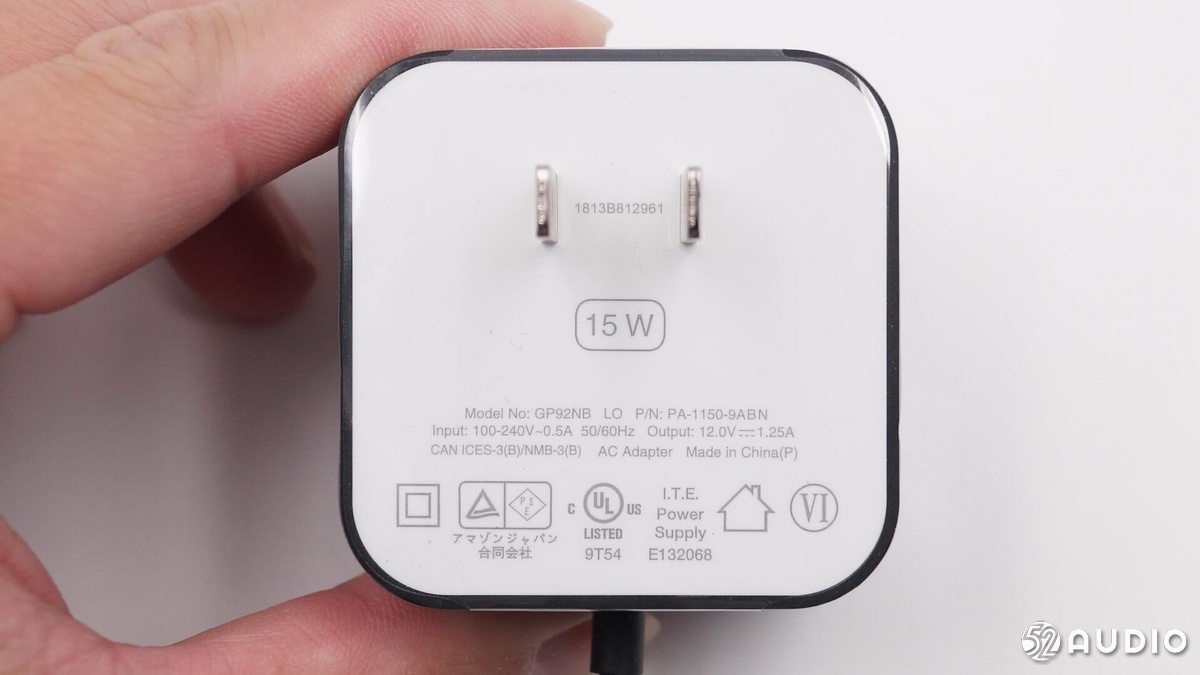

电源适配器特写，型号：GP92NB，输入：100-240V~0.5A 50/60Hz，输出12V⎓1.25A，额定功率15W，各项规格与echo dot的电源适配器一致。

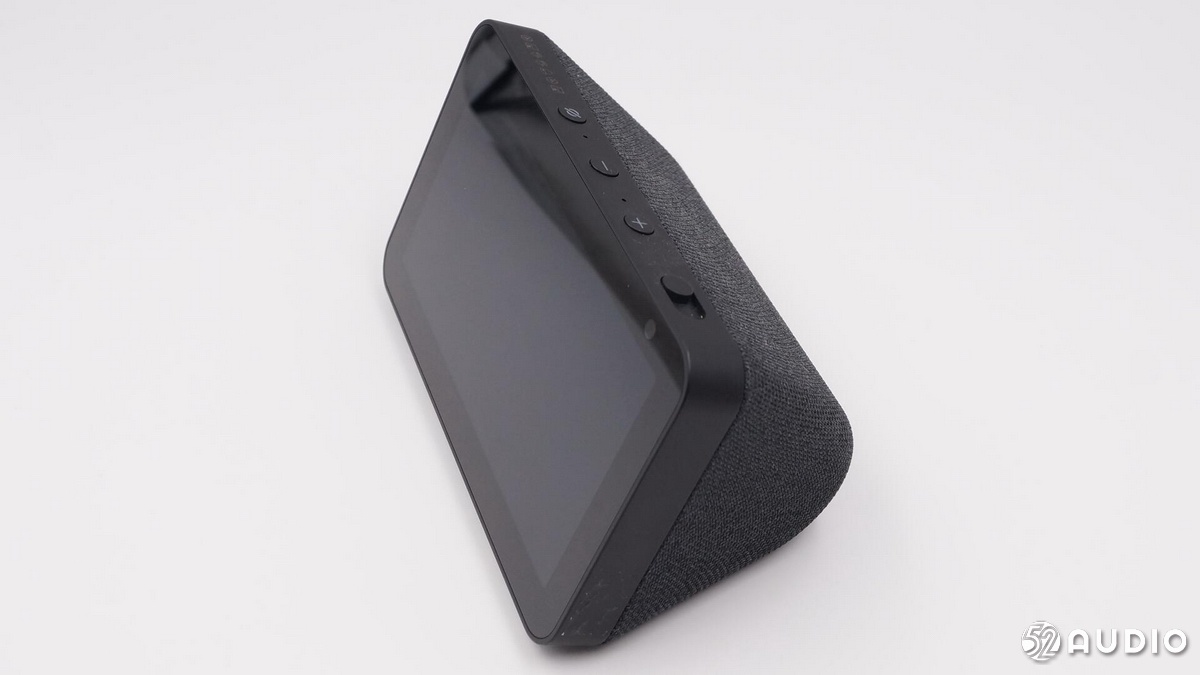

Echo Show 5 正侧面视图，可以看到屏幕右上角的摄像头，顶部为一排功能按键；平放时屏幕是有一定角度的，方便日常查看和使用。
Echo Show 5背部侧面视图，音箱背部主体为透气防尘的编织材质。
屏幕正面摄像头区域特写，左边的开孔是光线感应器。
摄像头盖可以手动开启或关闭，加强个人隐私保护；图为摄像头关闭状态展示。

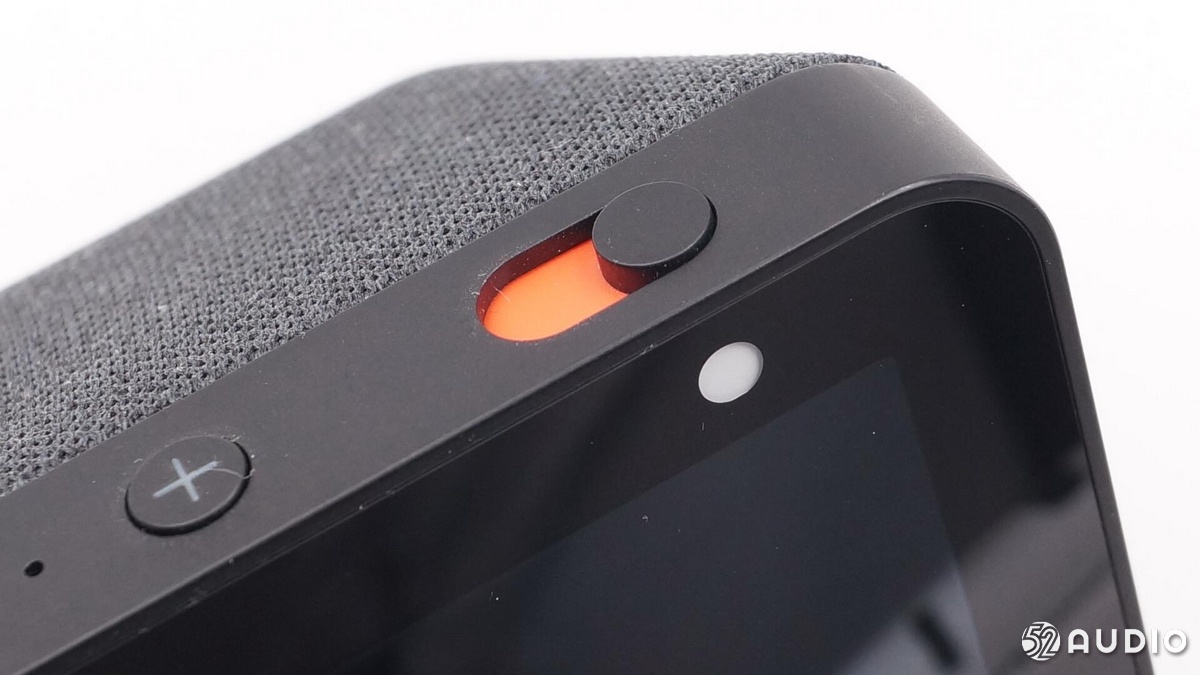

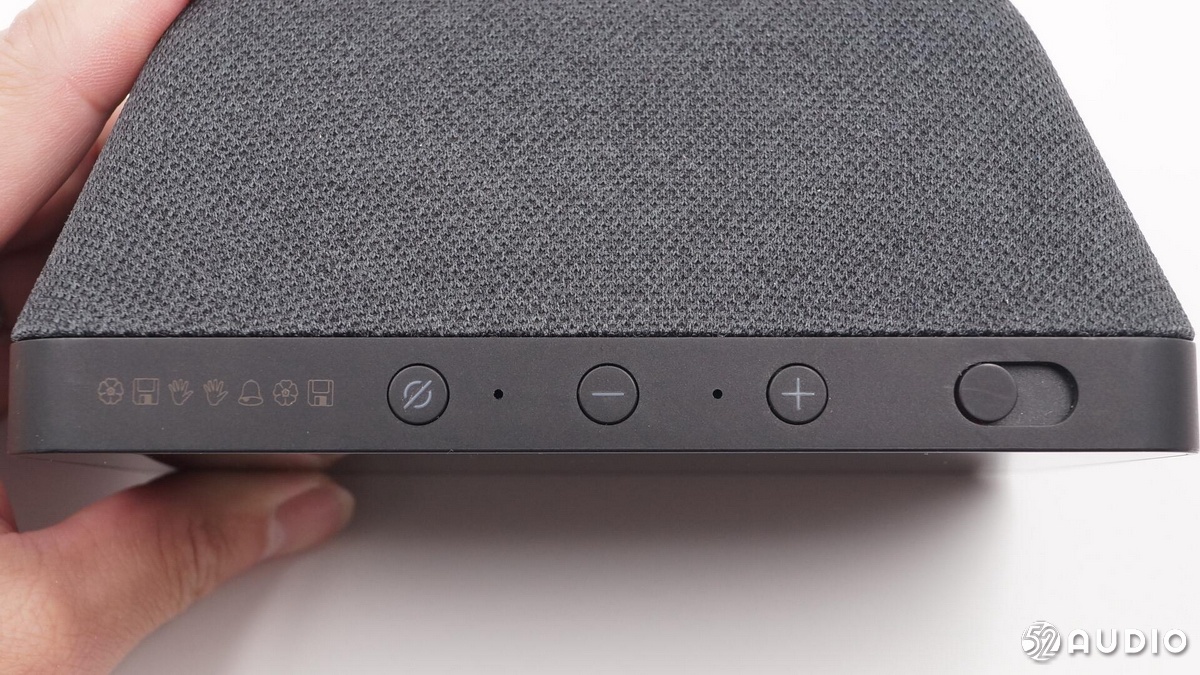

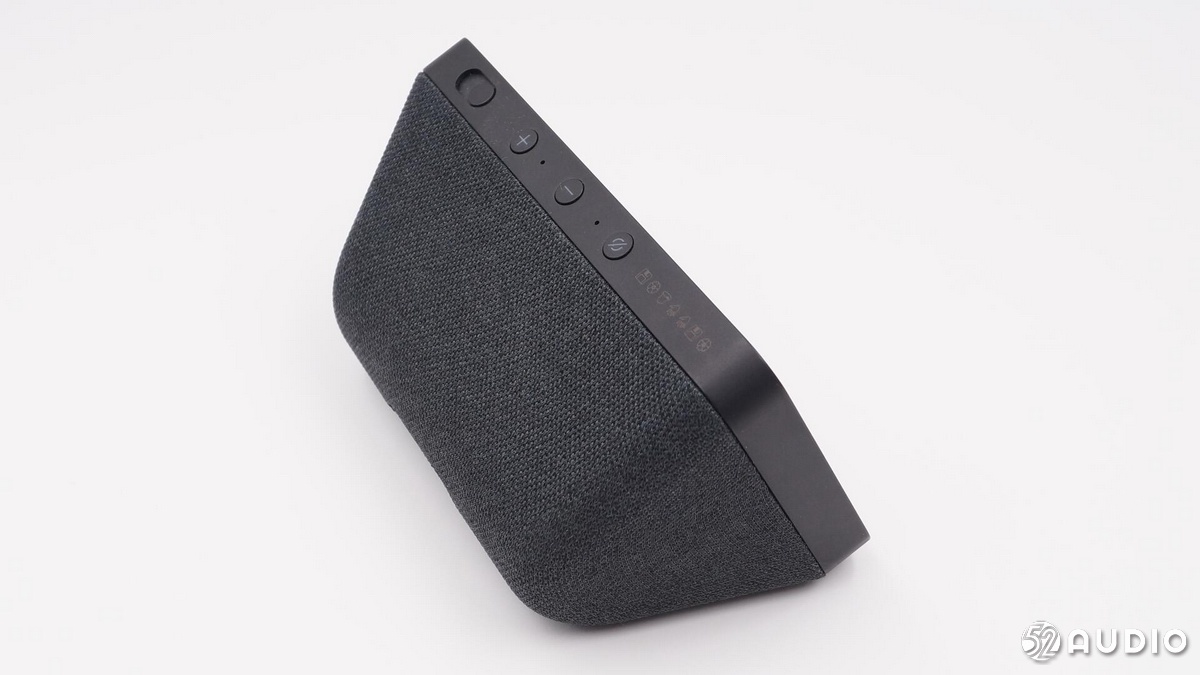

顶部三颗实体按键从左至右依次为一键关闭麦克风和摄像头、音量减和音量加，最右侧为滑动式开关，用于遮挡摄像头，开启时主要区域是黑色，关闭时为橙色，音量减按键两侧是麦克风开孔。

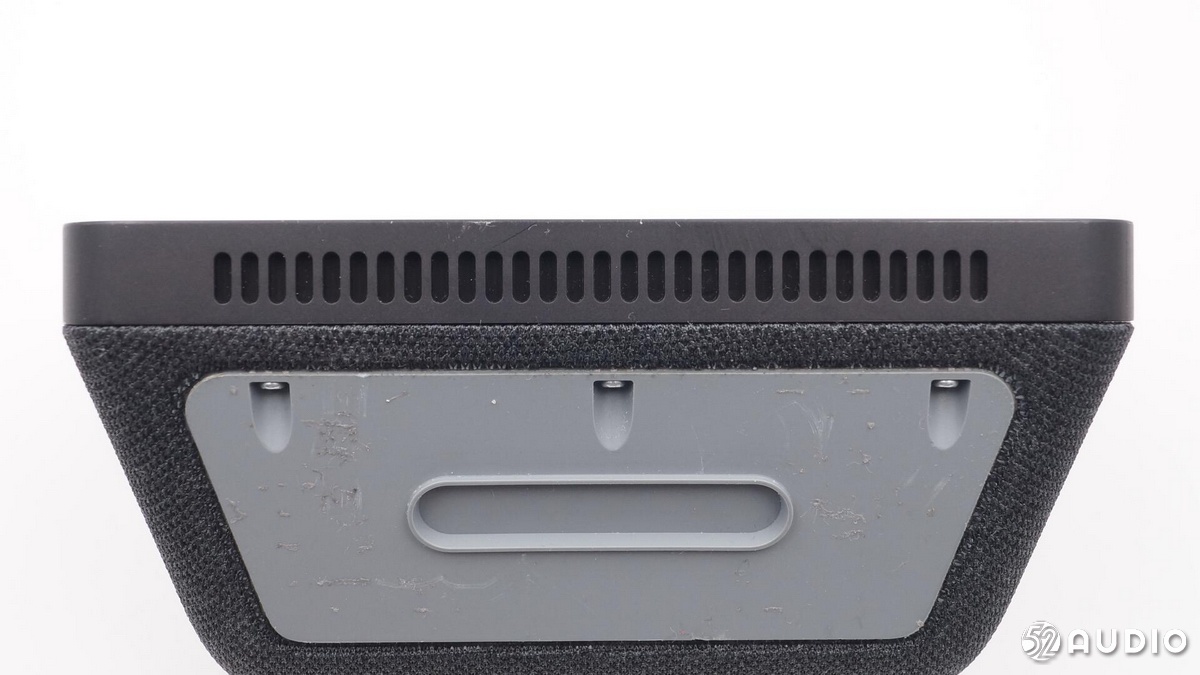

音箱底部特写，上方是音箱出音开孔。

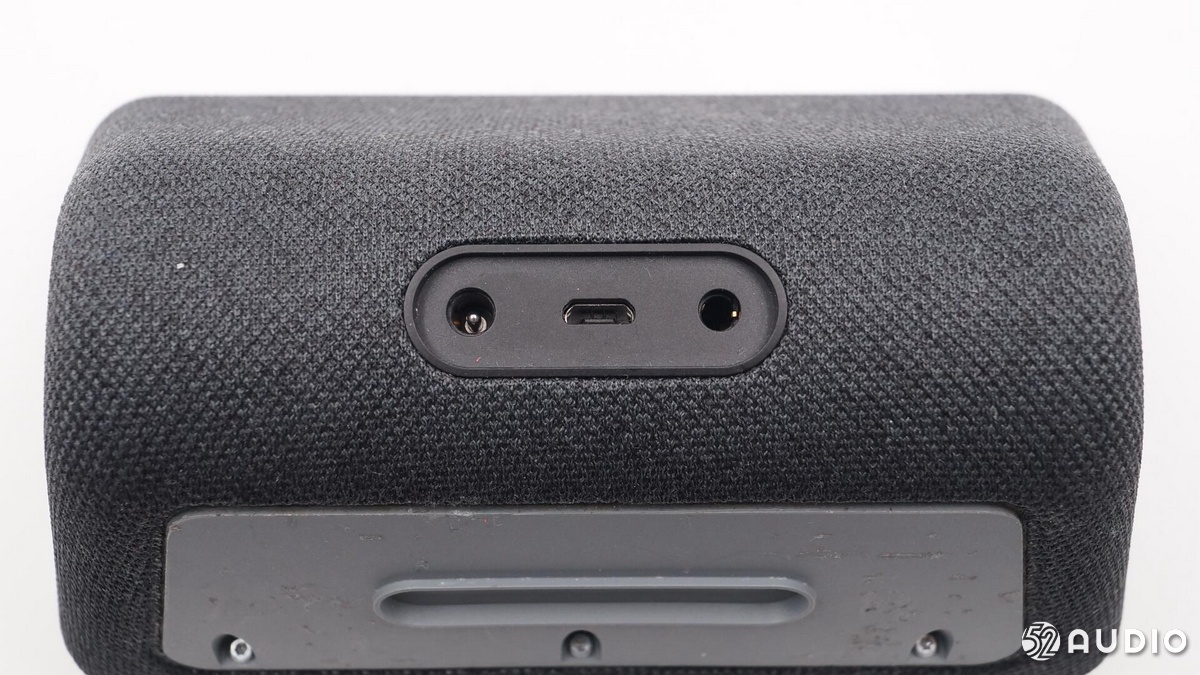

背部特写，从左到右分别是DC电源接口、Micro-USB接口和AUX IN接口。
二、亚马逊 Echo Show 5 拆解
卸下音箱底部的螺丝即可看到亚马逊 Echo Show 5的内部构造。
音箱背部与主板连接的三条排线。

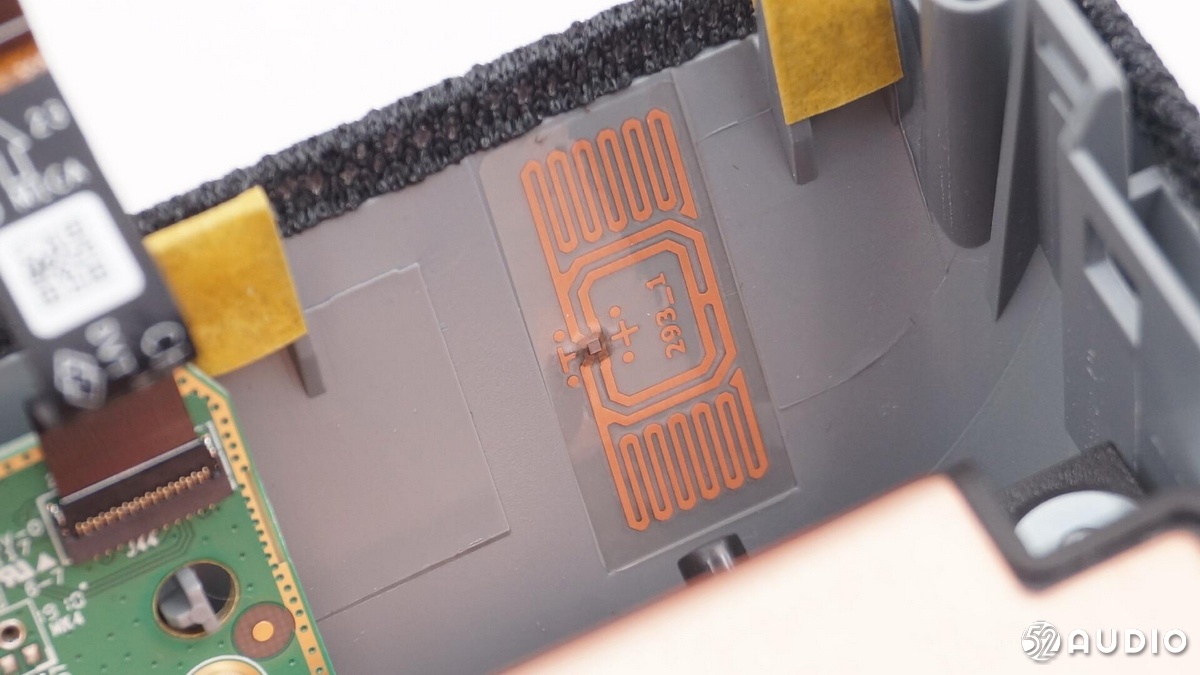

NFC感应标签 特写。

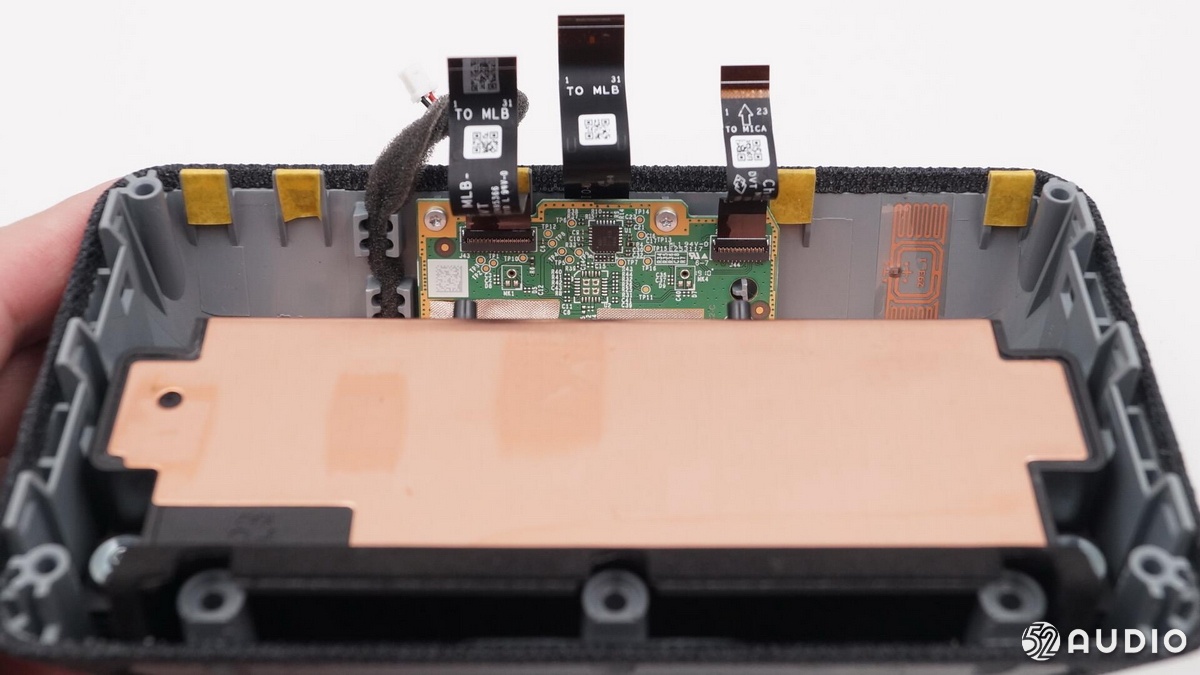

非常大面积的铜箔，用来为音箱主板散热。
分离音箱腔体部分与背部外壳。

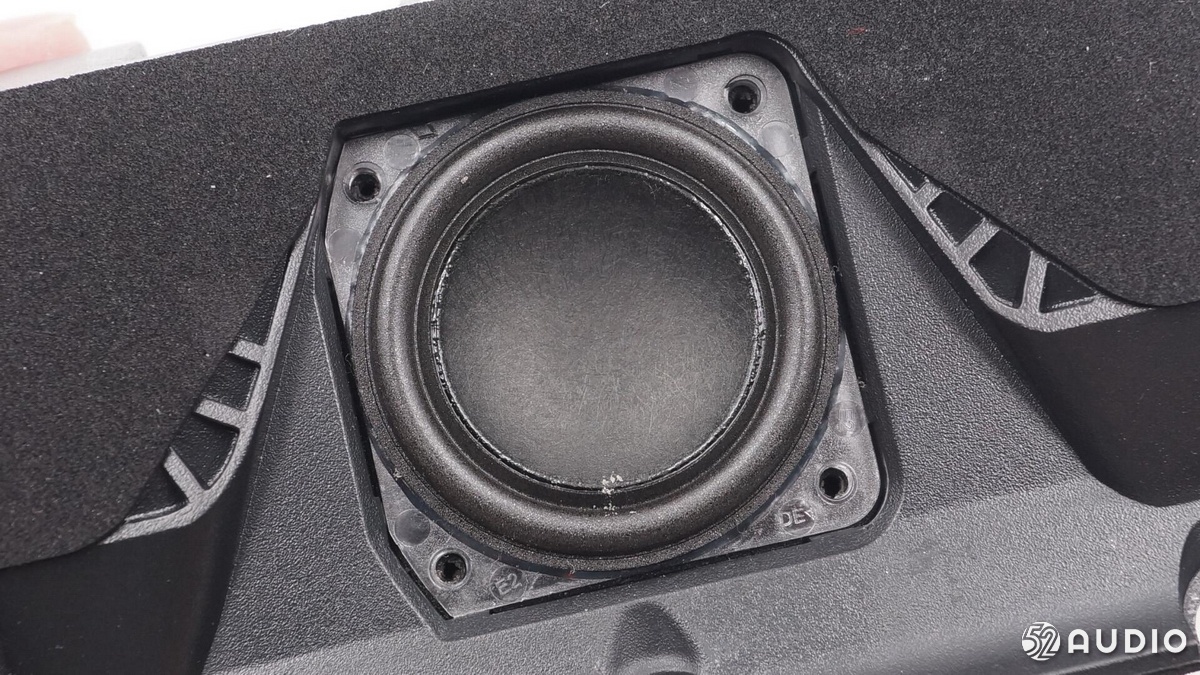

扬声器正面特写，泡沫边。

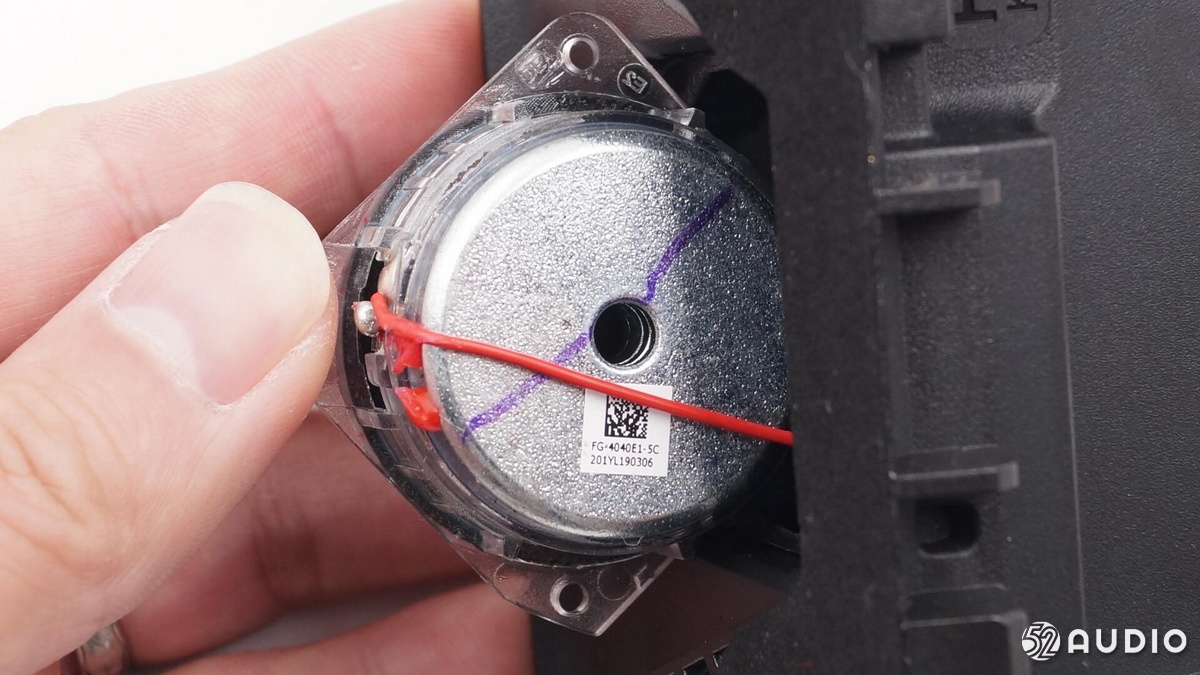

扬声器特写，T铁中间有开孔，有一张二维码贴纸。

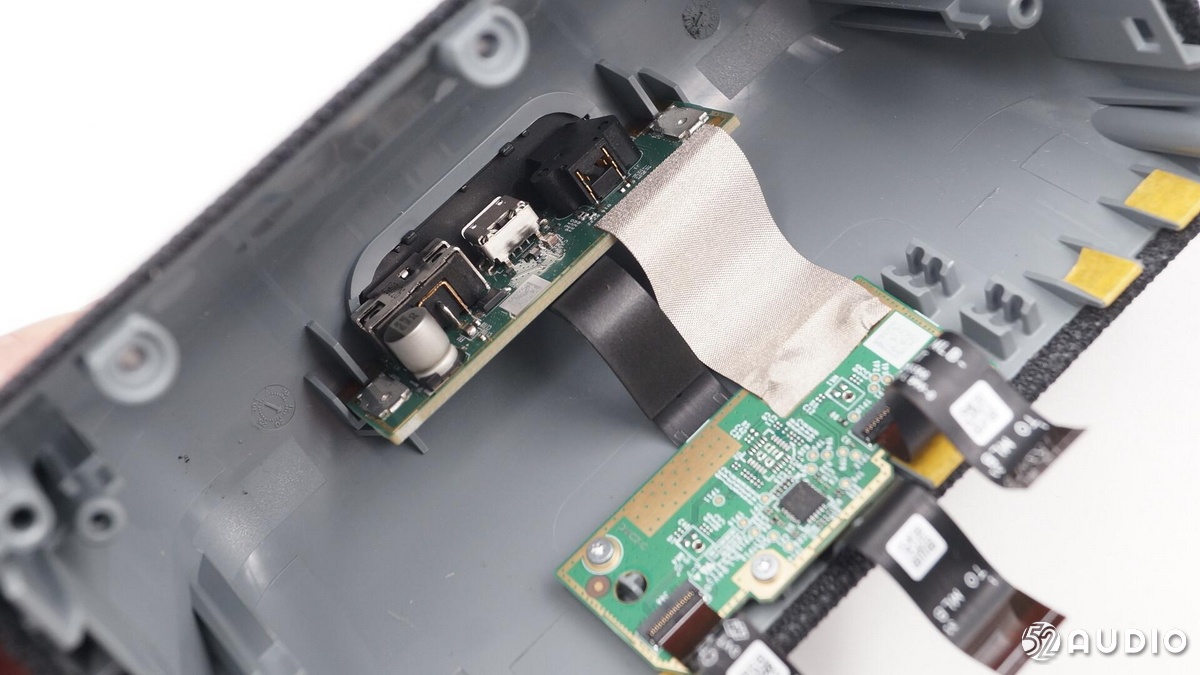

背部接口区域内部特写。

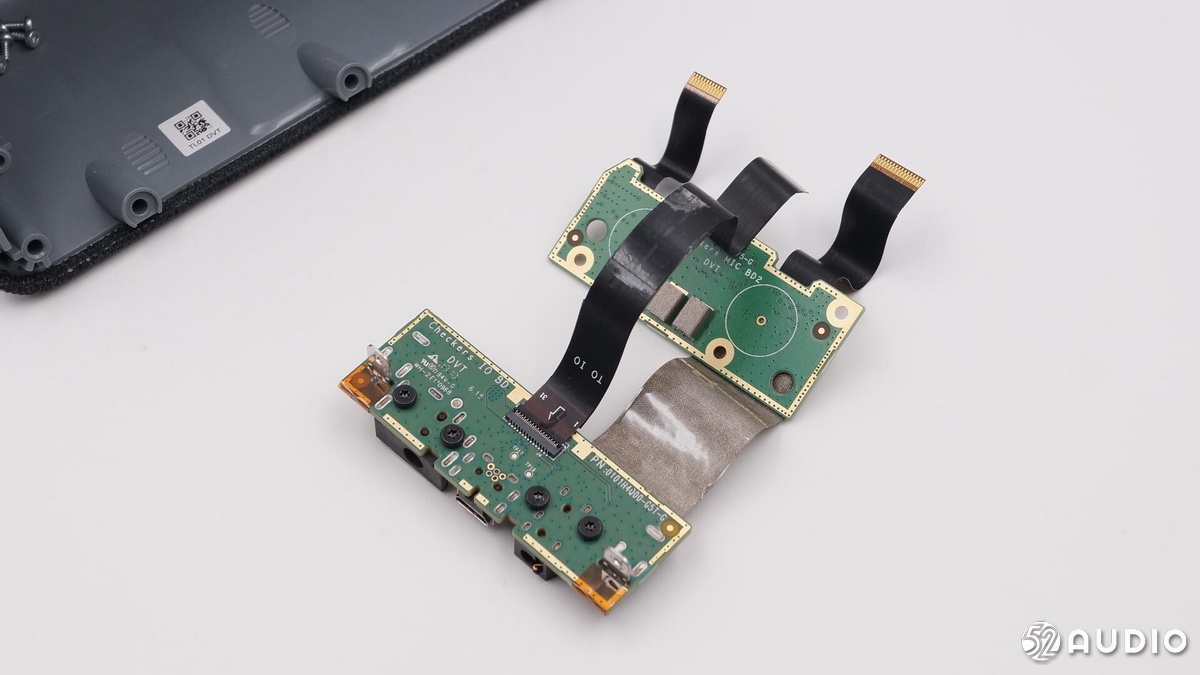

断开排线，取出音腔部分的主板，两块主板之间有排线和一块导电布连接。
音腔主板的背面特写。

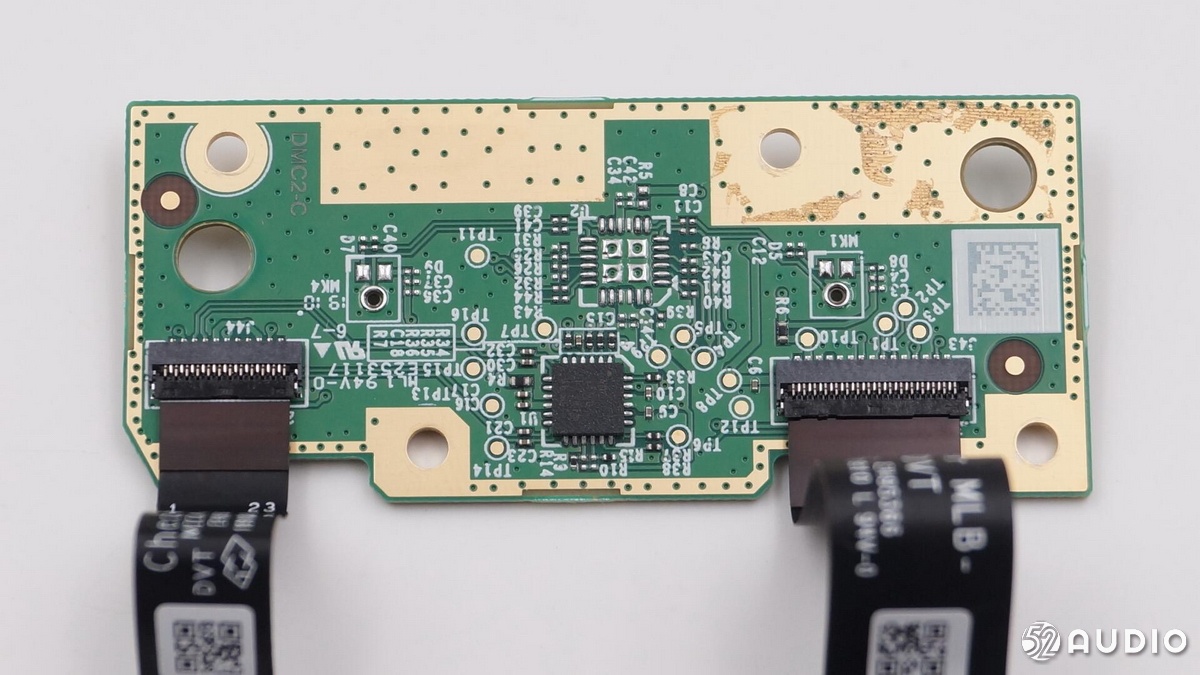

搭载ADC的主板正面特写，原本设计有麦克风和另外一颗ADC。
搭载ADC的主板背面特写，背面是导电布和麦克风开孔。

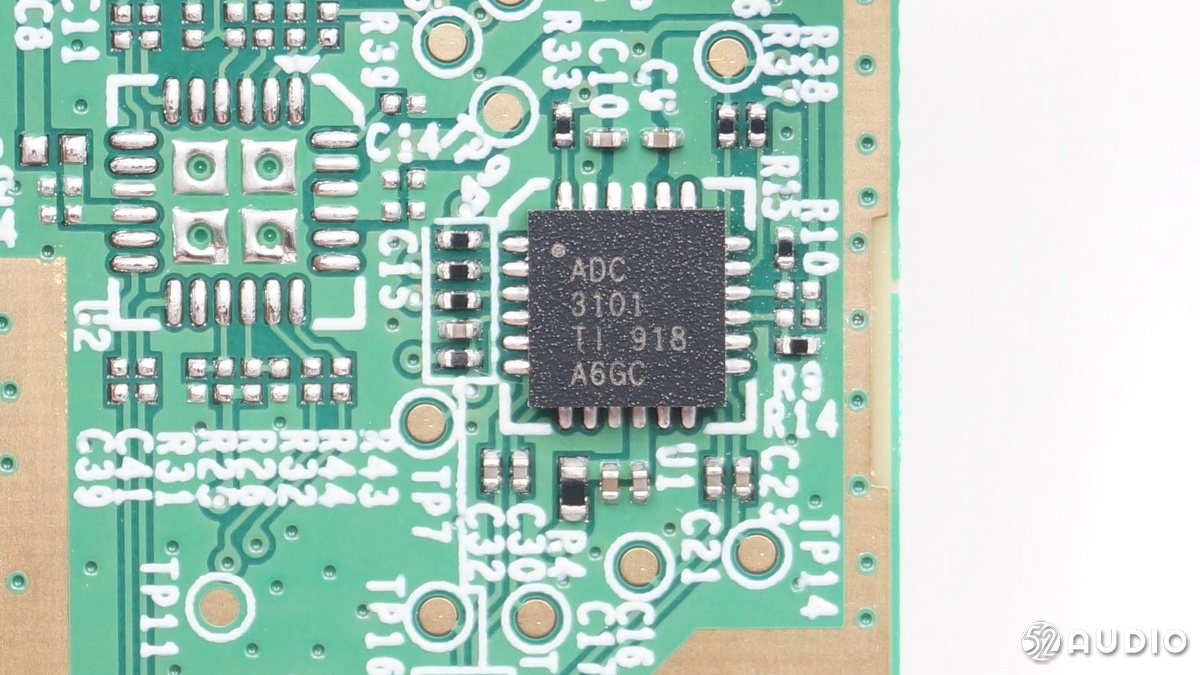

TI德州仪器 ADC3101模数转换器，用于处理麦克风收集到的音频信号，支持立体声输入，信噪比达到92-dBA。

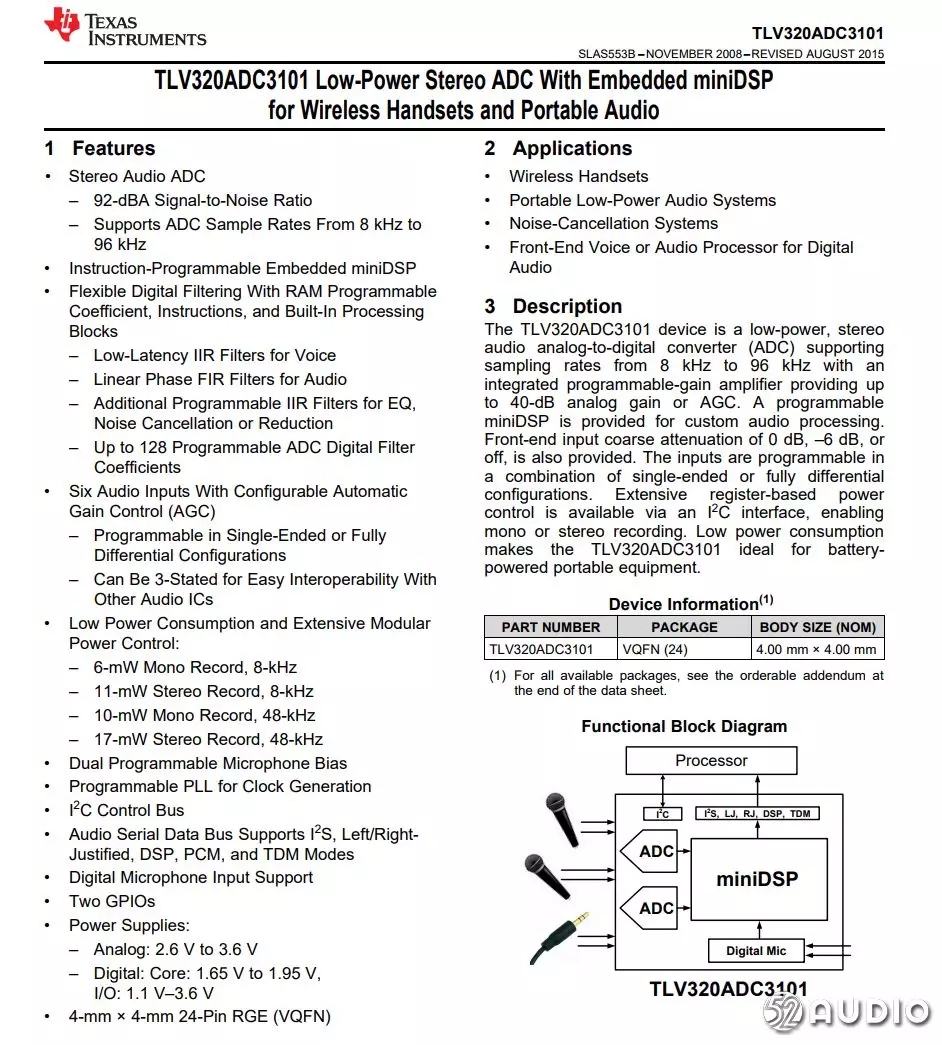

德州仪器 ADC3101详细信息。

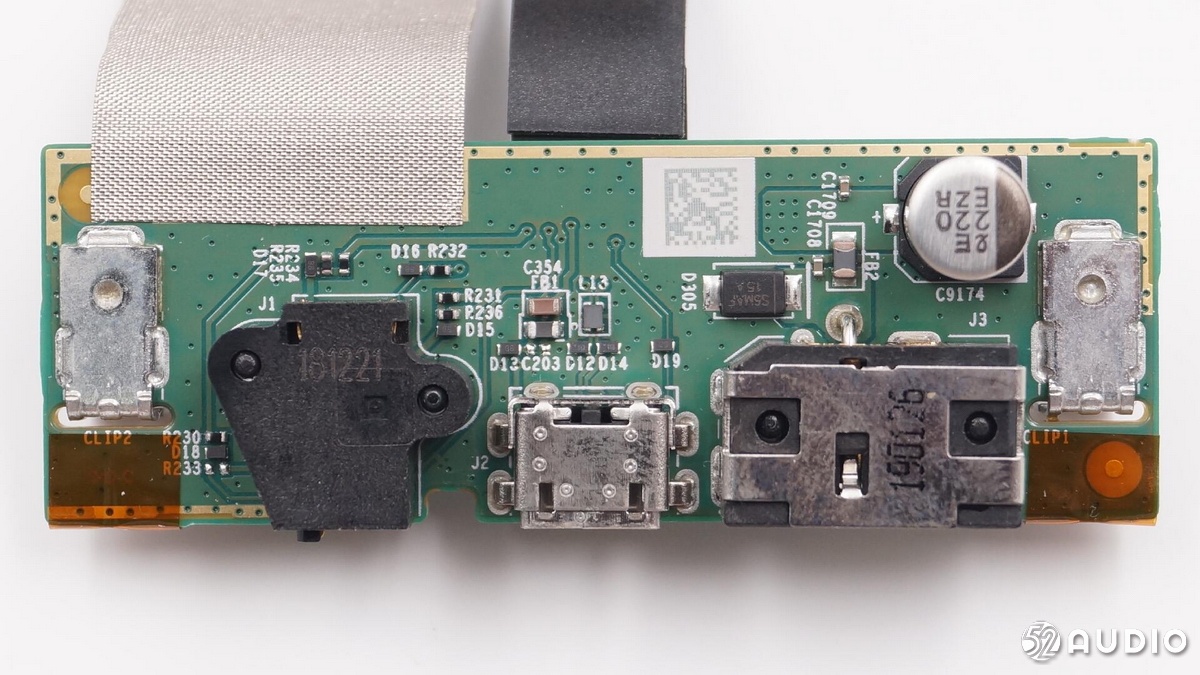

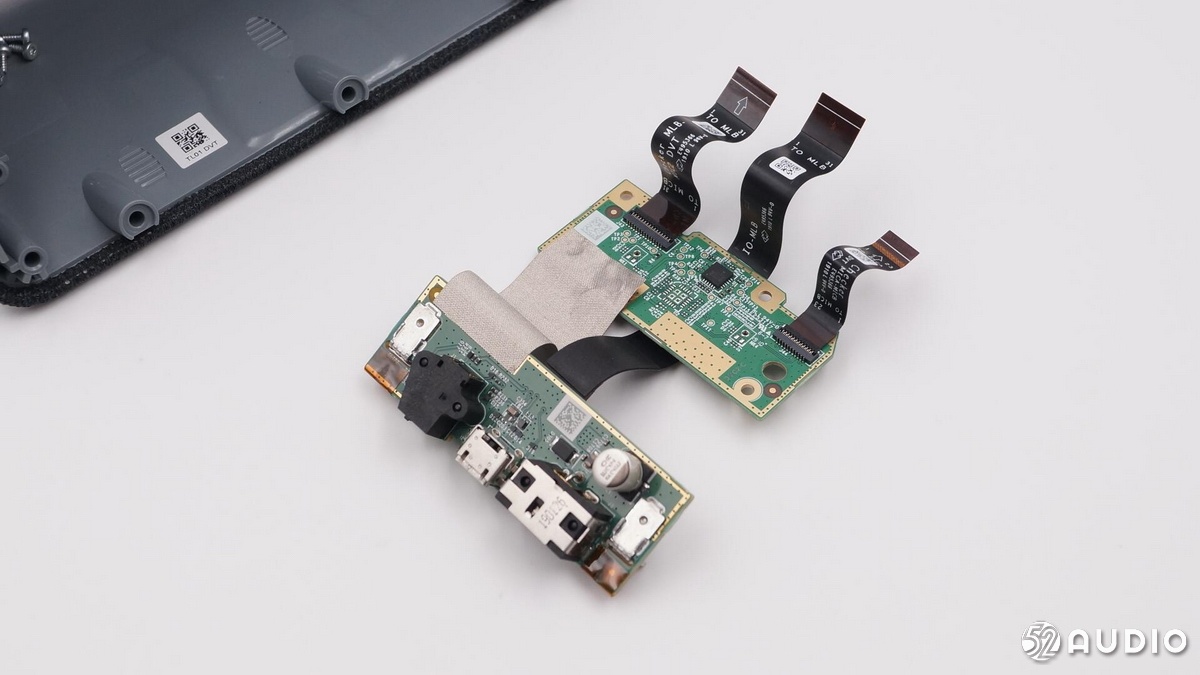

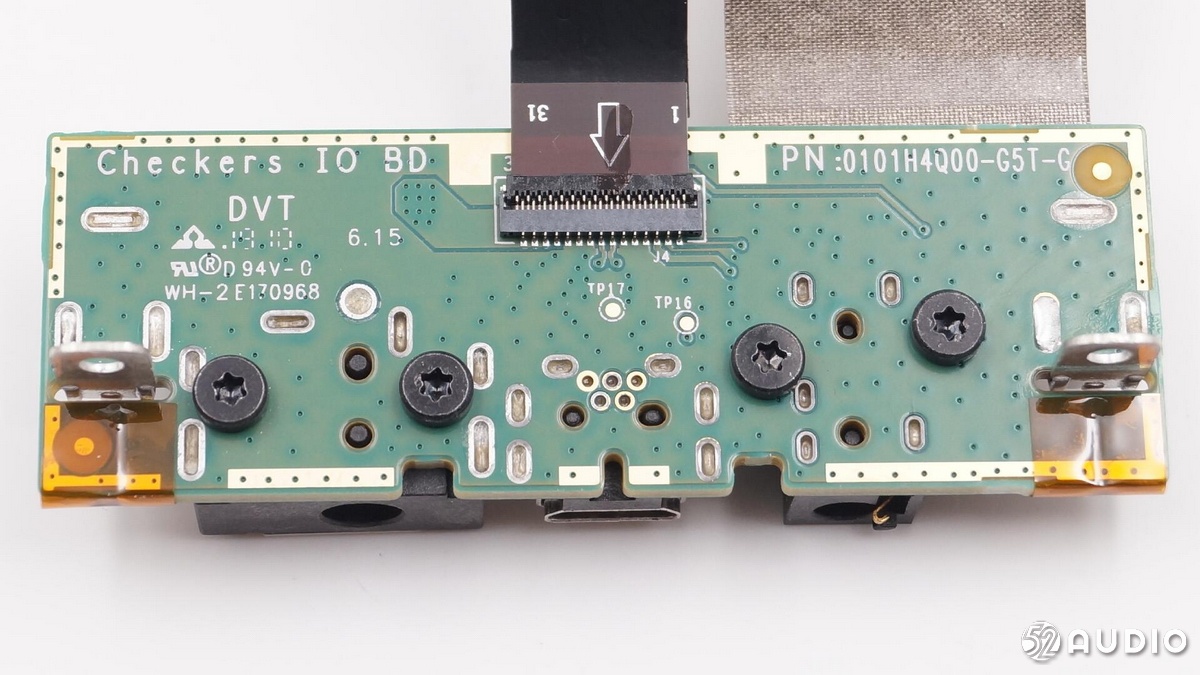

接口小板的正面特写。
接口小板的背面特写。

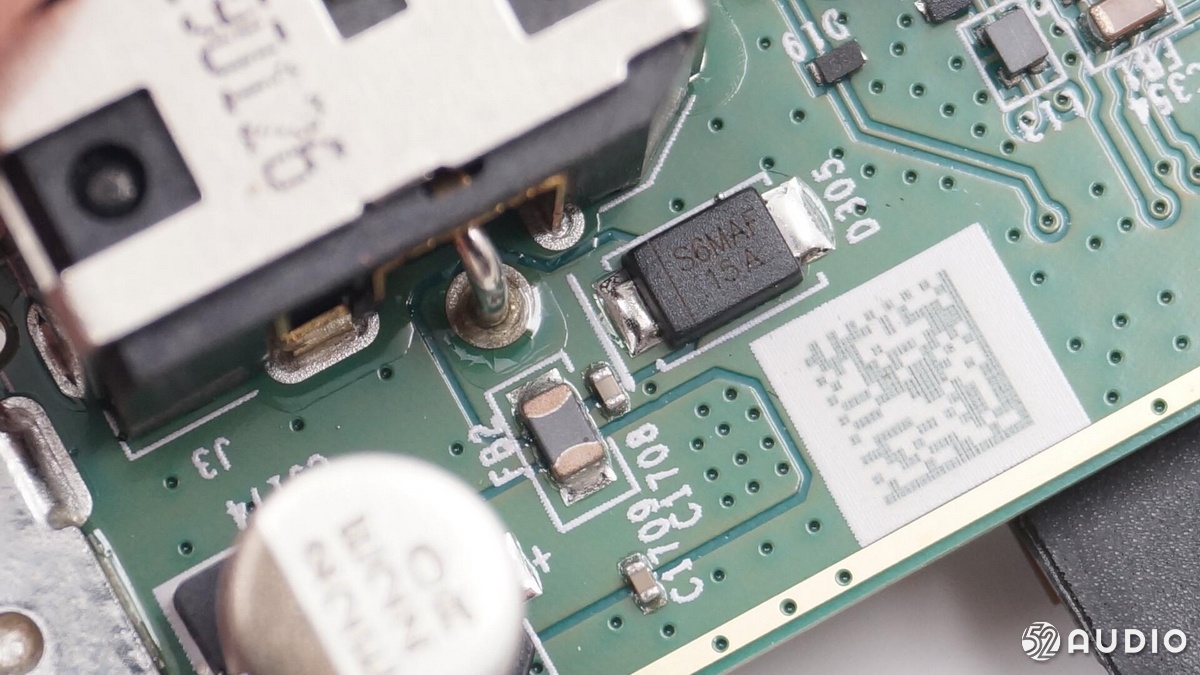

输入一颗防反接二极管，避免用户使用错误的适配器损坏音箱。

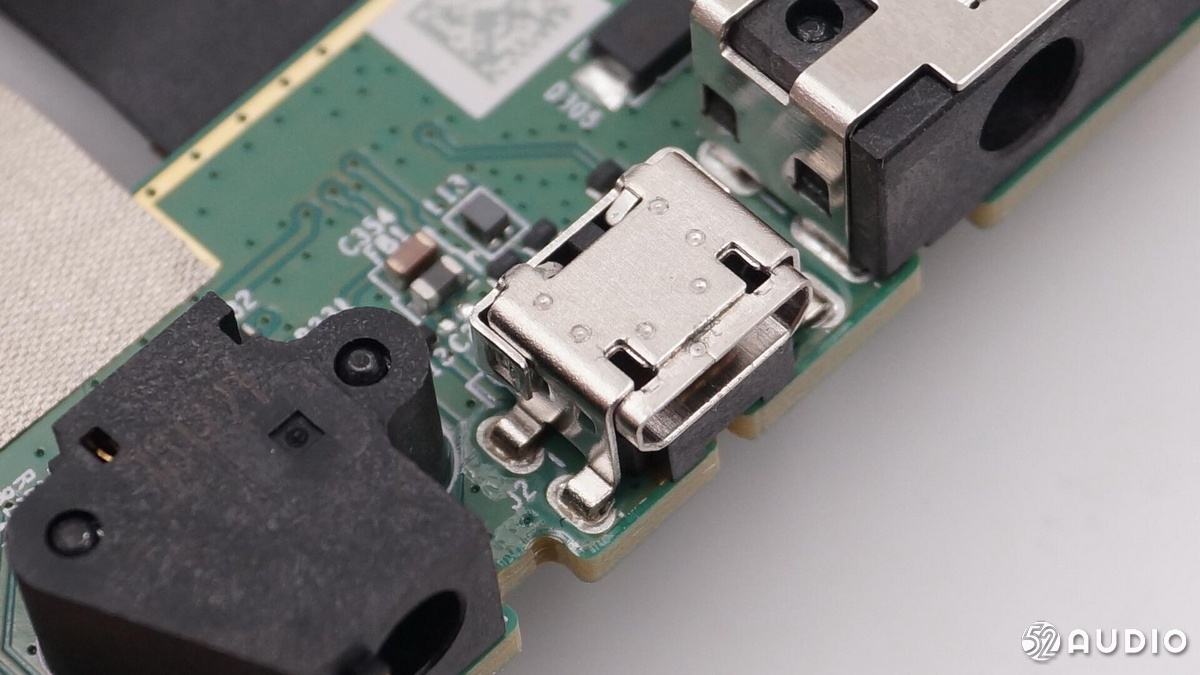

MicroUSB插座使用加固金属件固定。
接下来再来拆解音箱主体部分的主板。
分离主板与显示/触控模组。
音箱顶部控制区域的主板特写。
摄像头通过螺丝和金属框架固定。

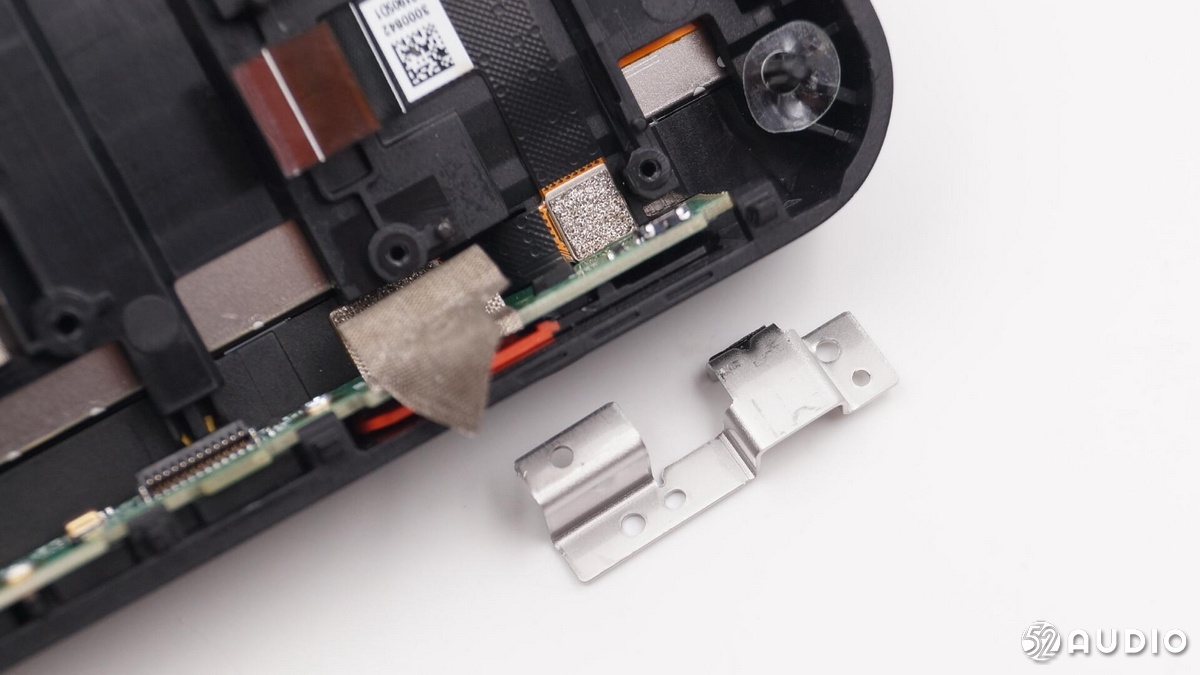

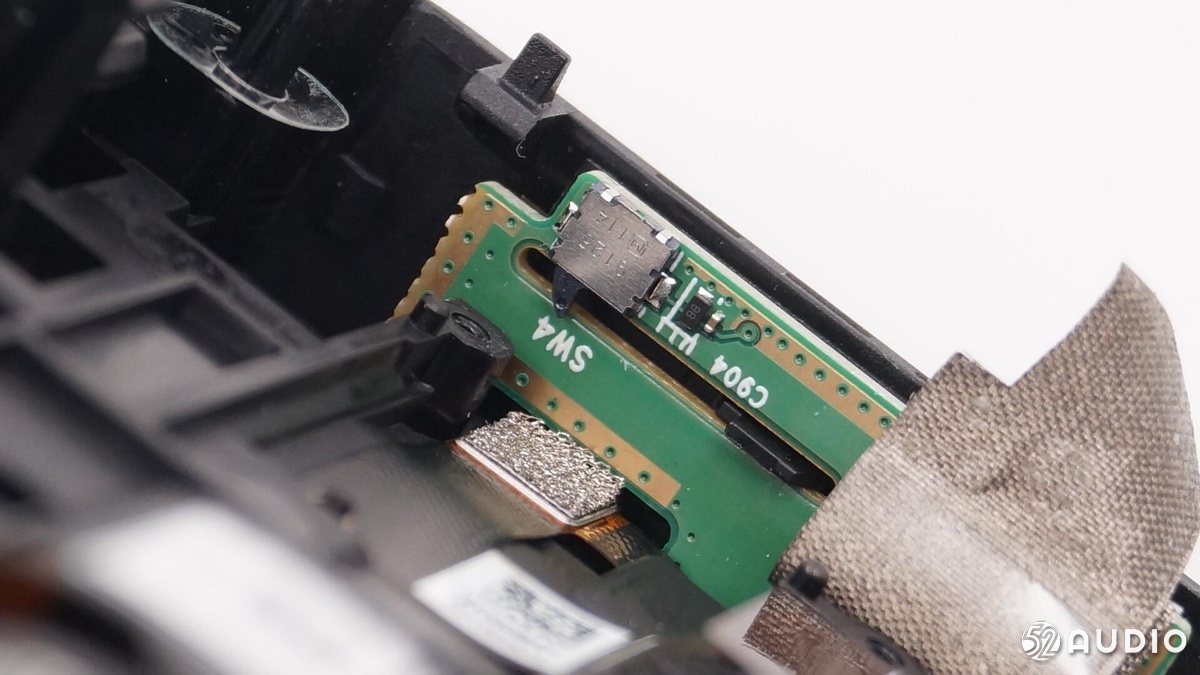

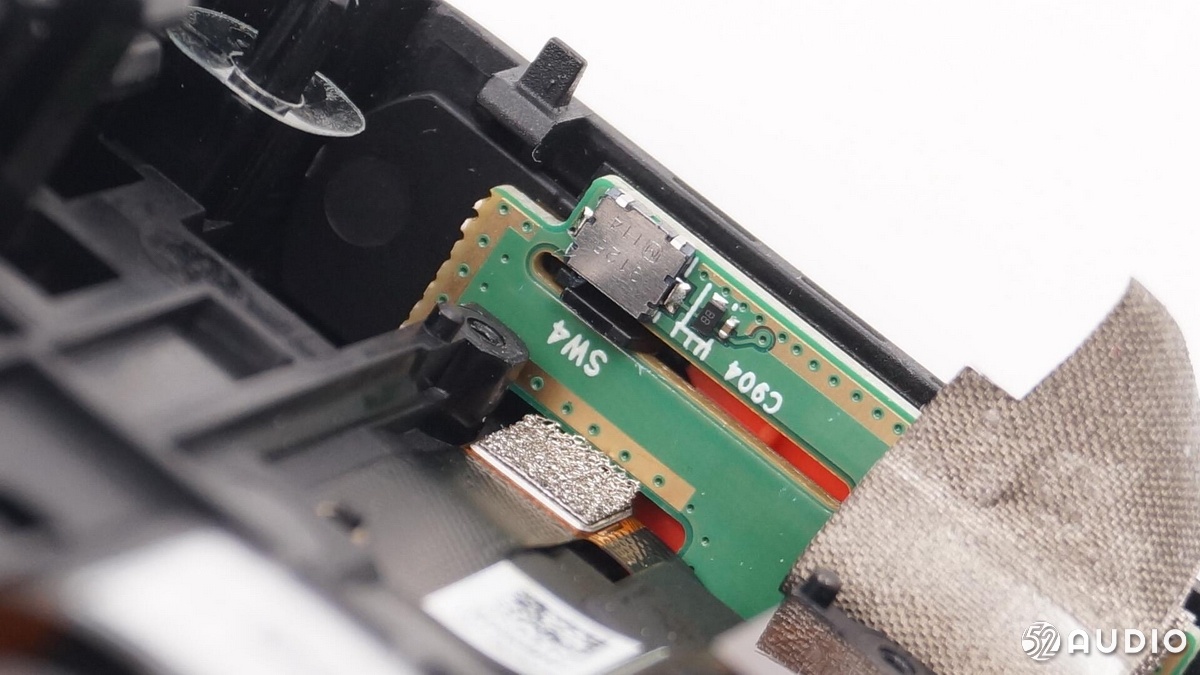

图为音箱顶部滑动式开关的内部视图，此时摄像头未被遮挡。
图为遮挡摄像头时的内部状态。

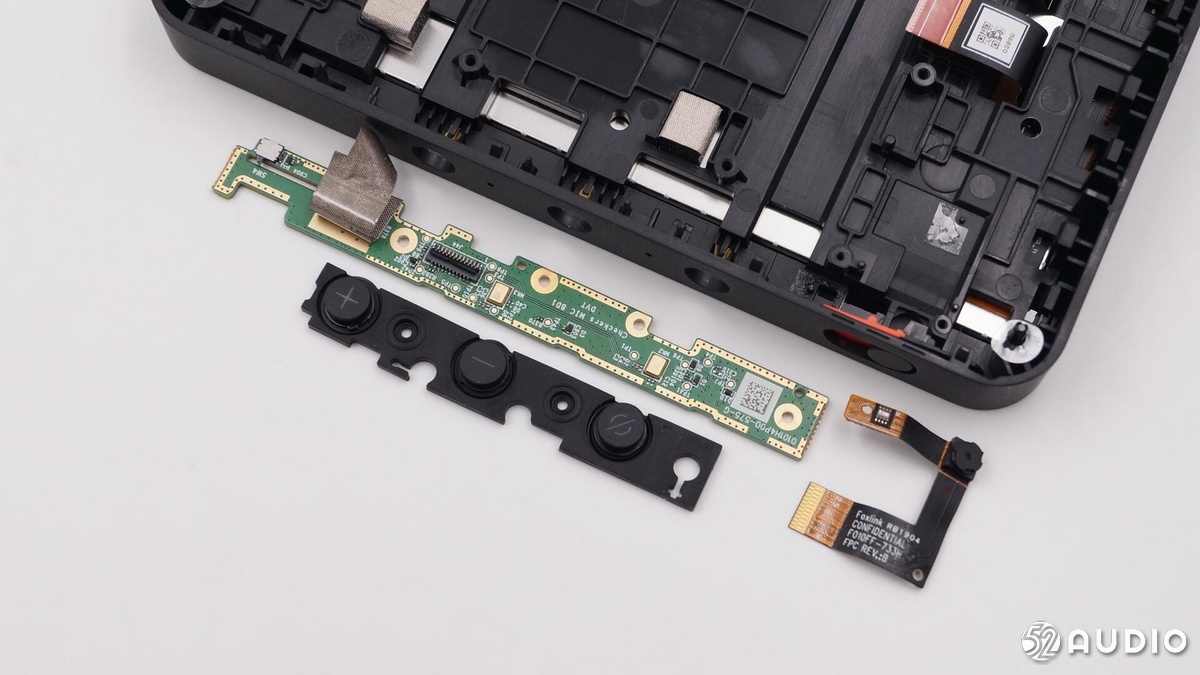

音箱顶部的控制按钮、主板和摄像头排线。
连接摄像头和长条主板的排线。
排线上的环境光传感器特写。 据我爱音频网获悉，亚马逊Echo show 5 上用的环境光传感器，延续亚马逊上一代平板 fire HD 8吋使用的捷腾光电JS-12xx系列，此次使用的型号为JSA-1212 具有薄型化封装设计与低功耗的优势，此外还具有二合一的功能 （环境光侦测与近接感应） ，可作为其它应用的扩展。

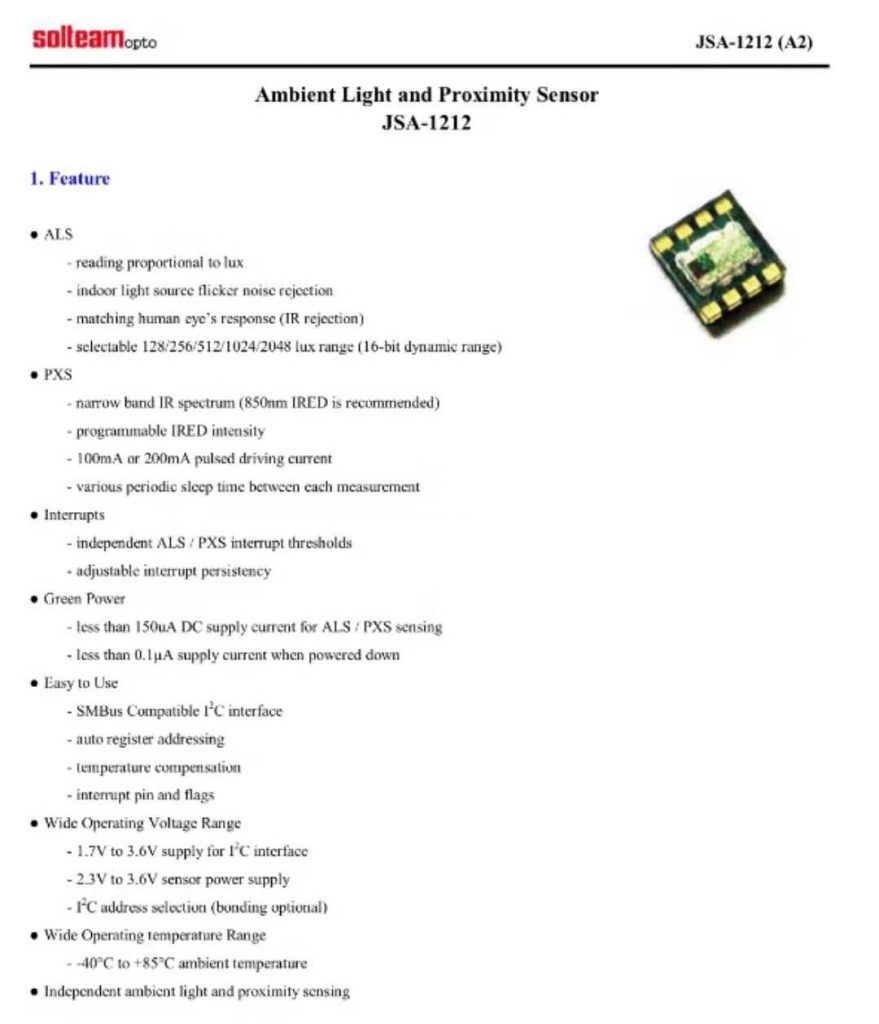

捷腾光电 JSA-1212 详细资料。
长条主板的背部特写。

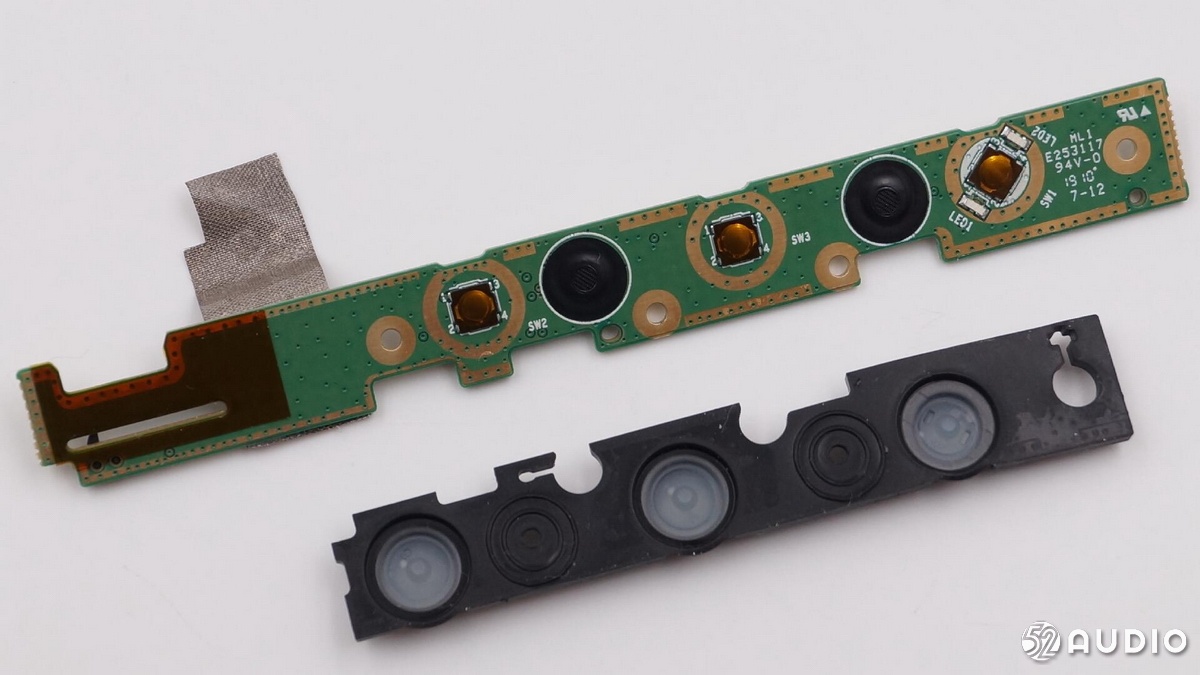

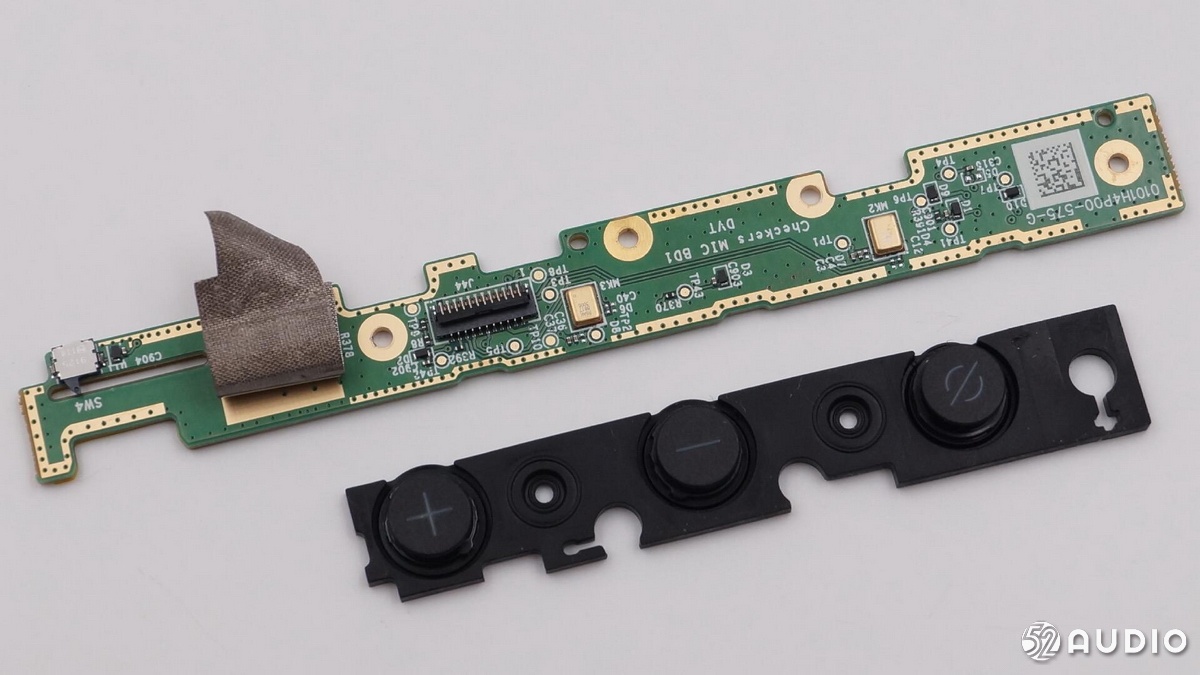

长条主板的正面特写，三个微动按键中间有两个麦克风开孔。

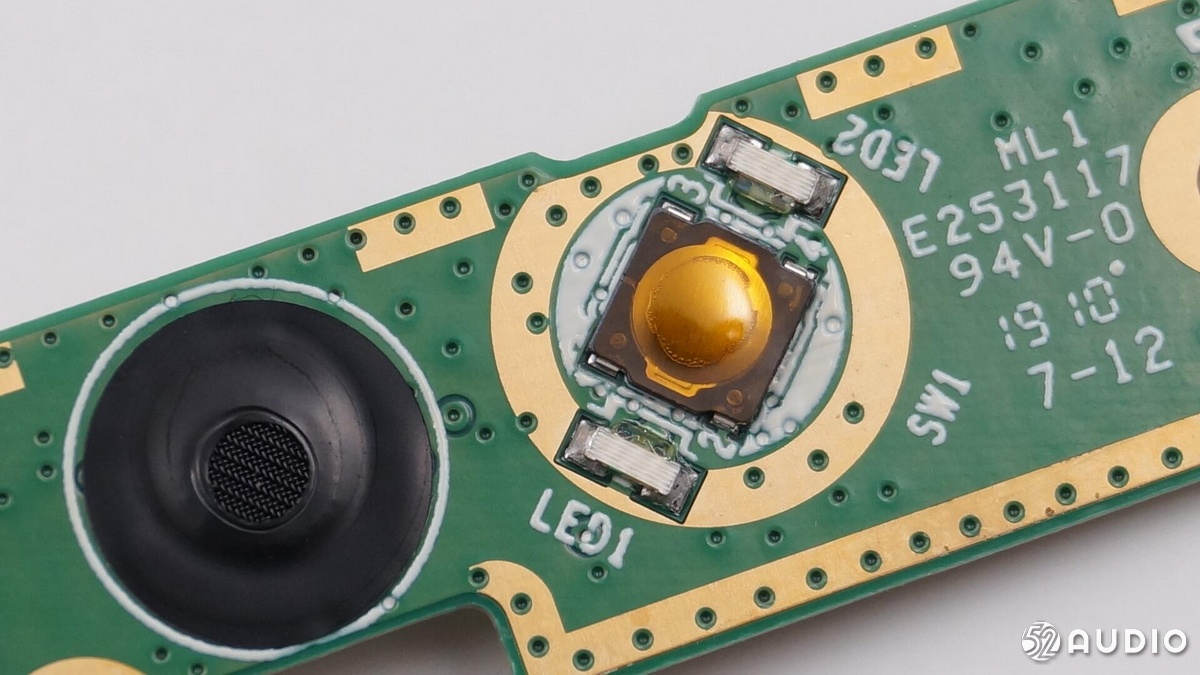

麦克风开孔和微动按键特写，微动两侧有两颗LED背光。
丝印9125 M 114的开关特写，来自松下。

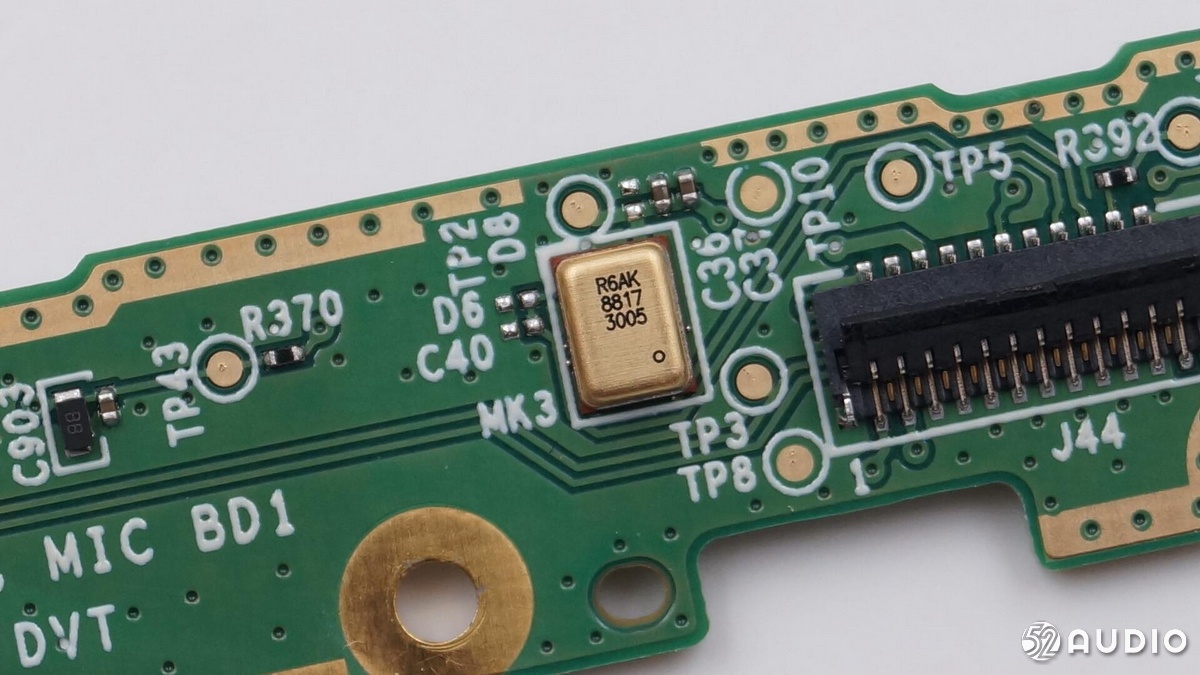

丝印R6AK 8817 3005的MEMS贴片硅麦，共有两个。
连接显示屏与触控芯片的排线。

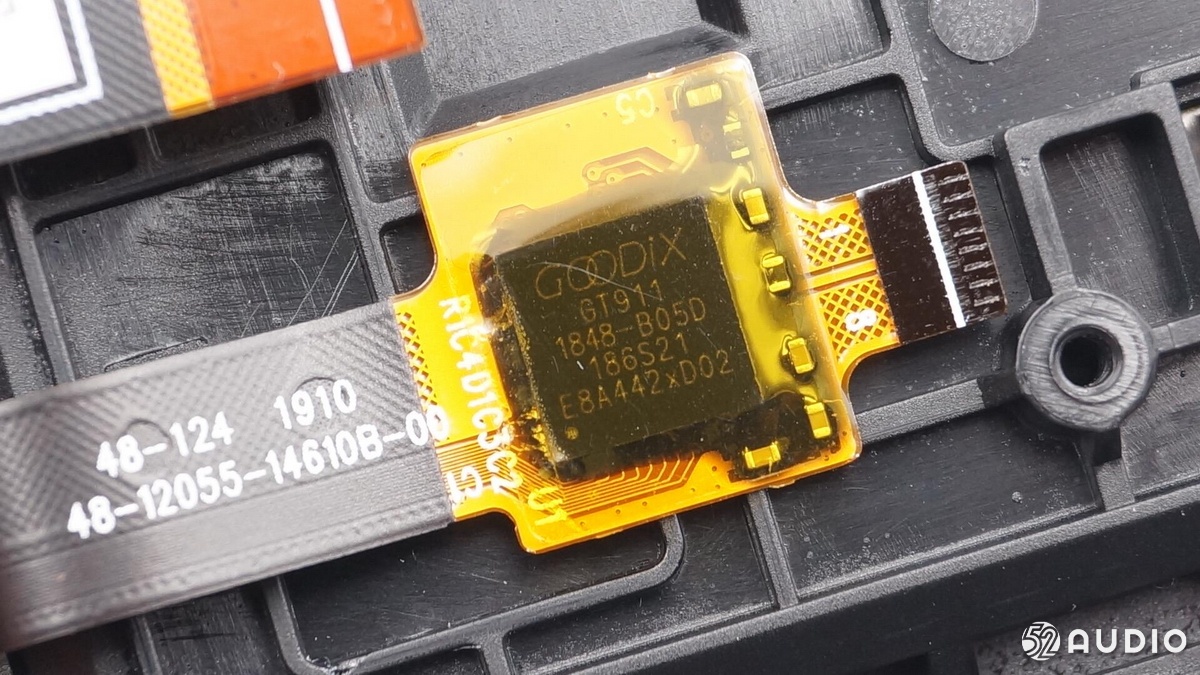

GOODiX汇顶科技 GT911 小尺寸 MID 5 5点电容触控IC。

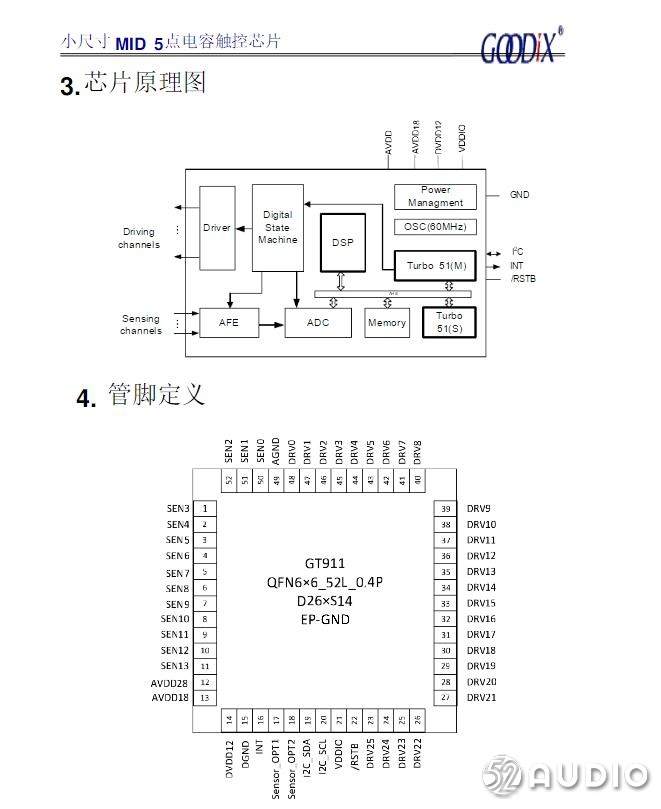

汇顶GT911电容触控IC资料图。

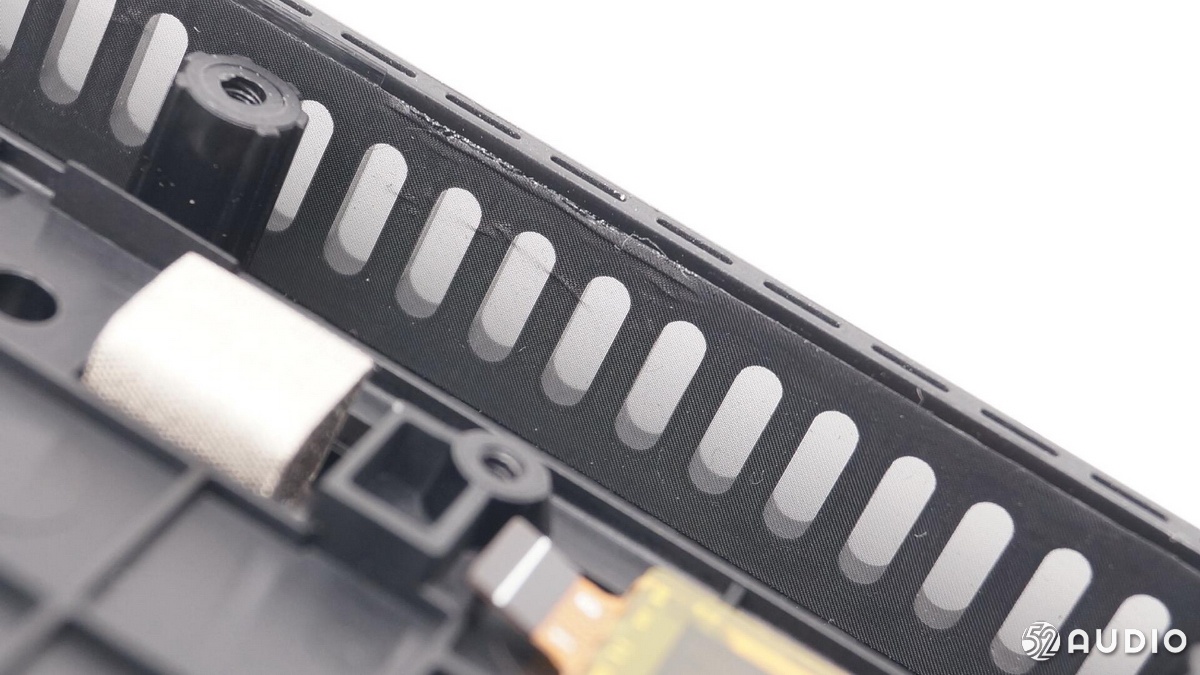

音箱底部的出音孔有防尘网。

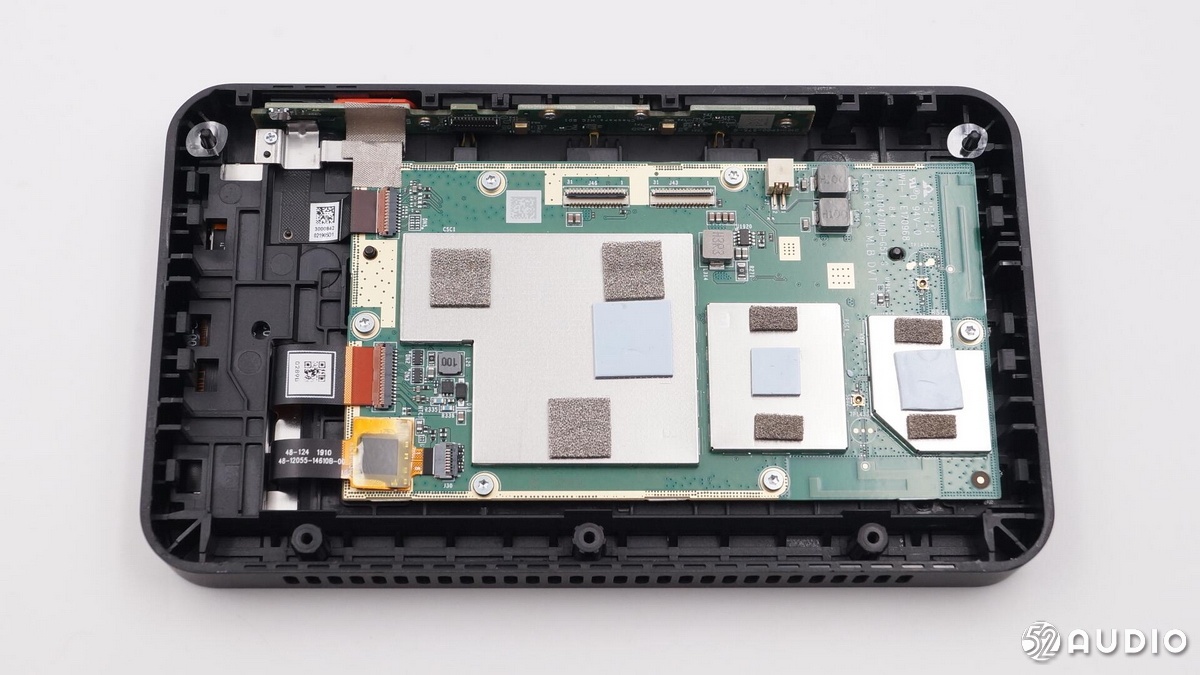

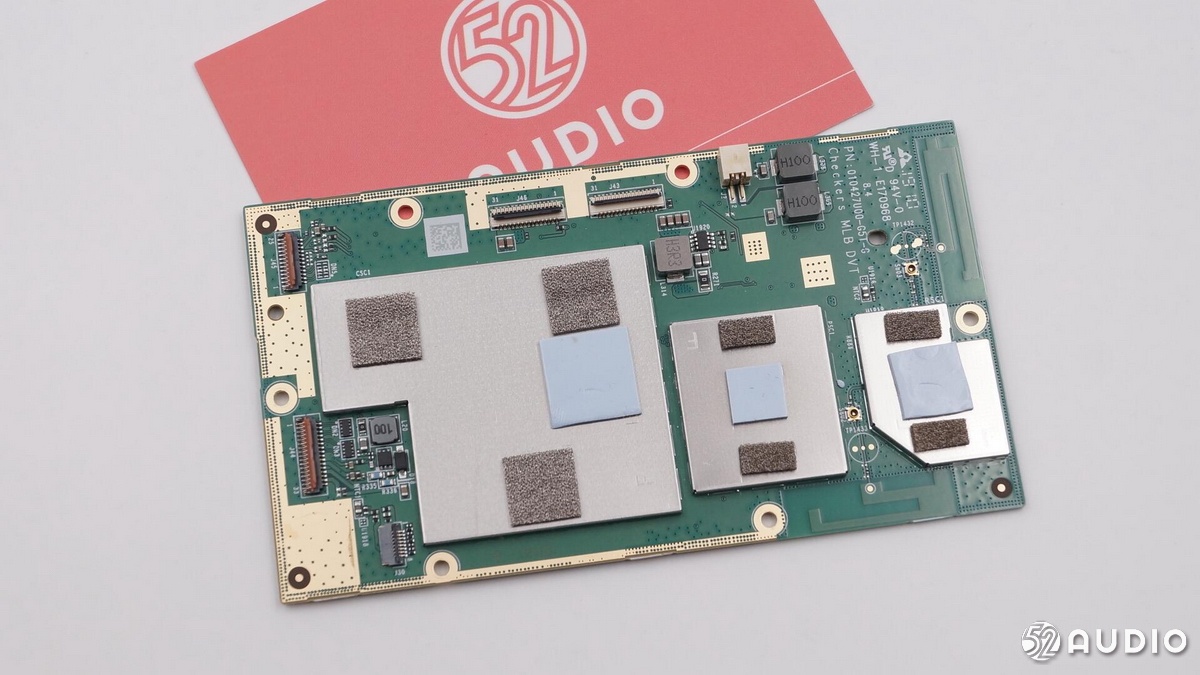

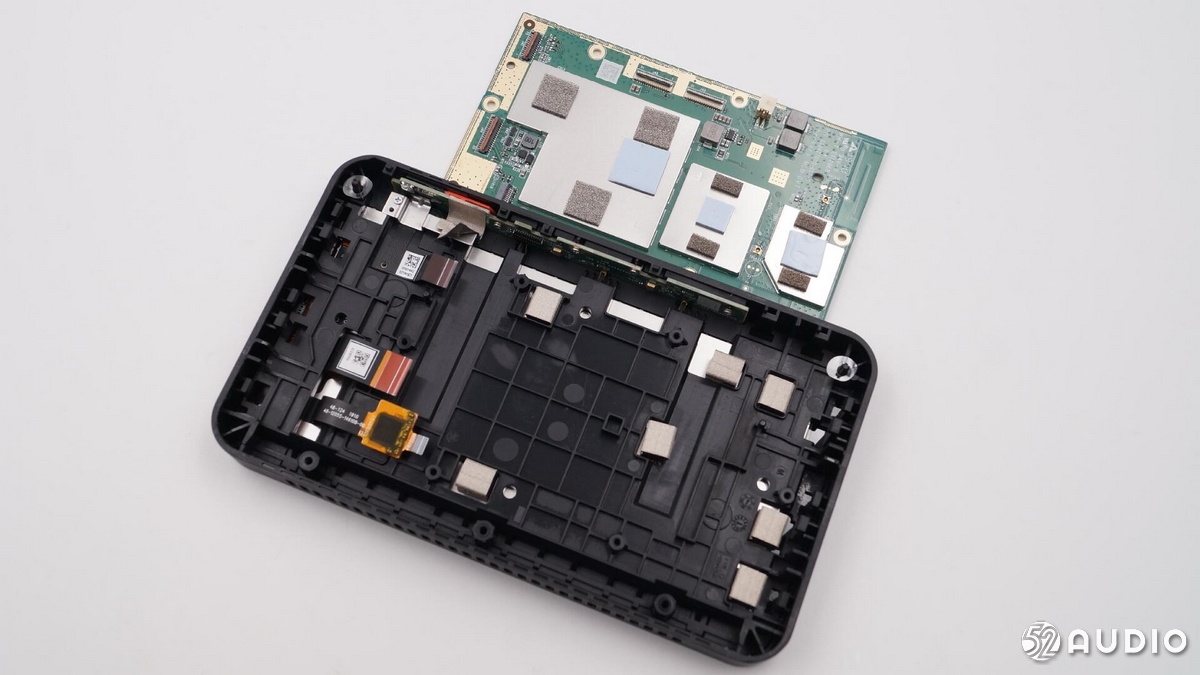

接下来开始拆解音箱中面积最大的主板，可以看到，屏蔽罩上都有导热硅脂垫与导电金属化海绵。
主板正面特写。

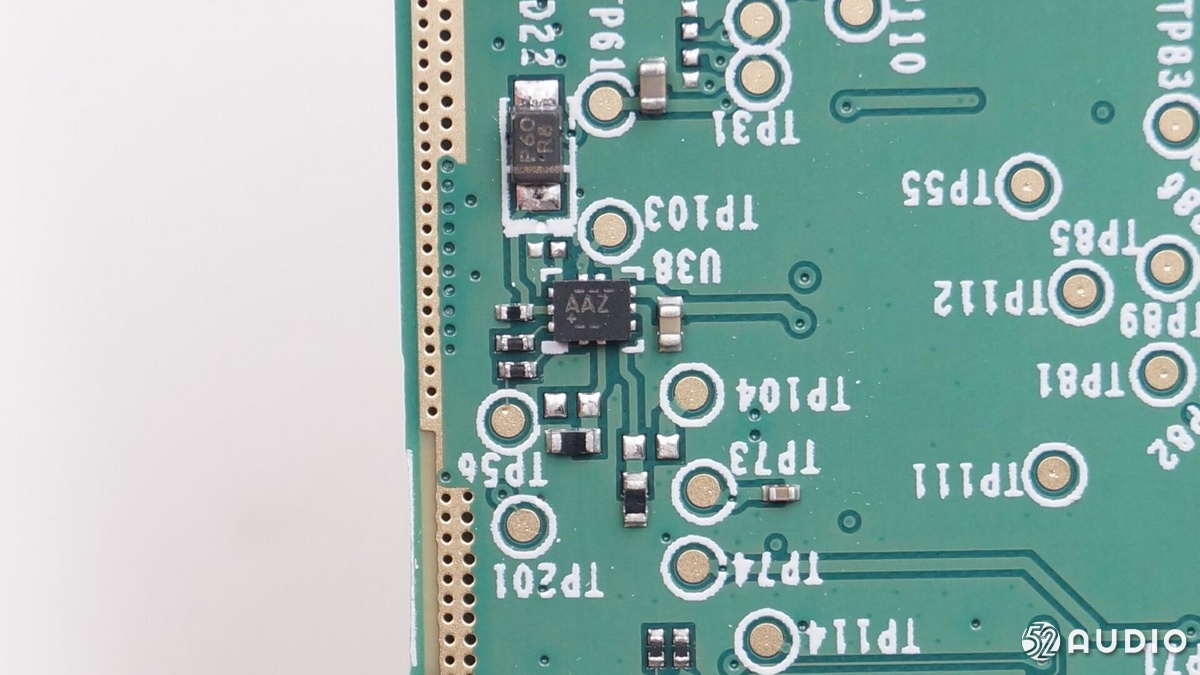

丝印AAZ的IC。

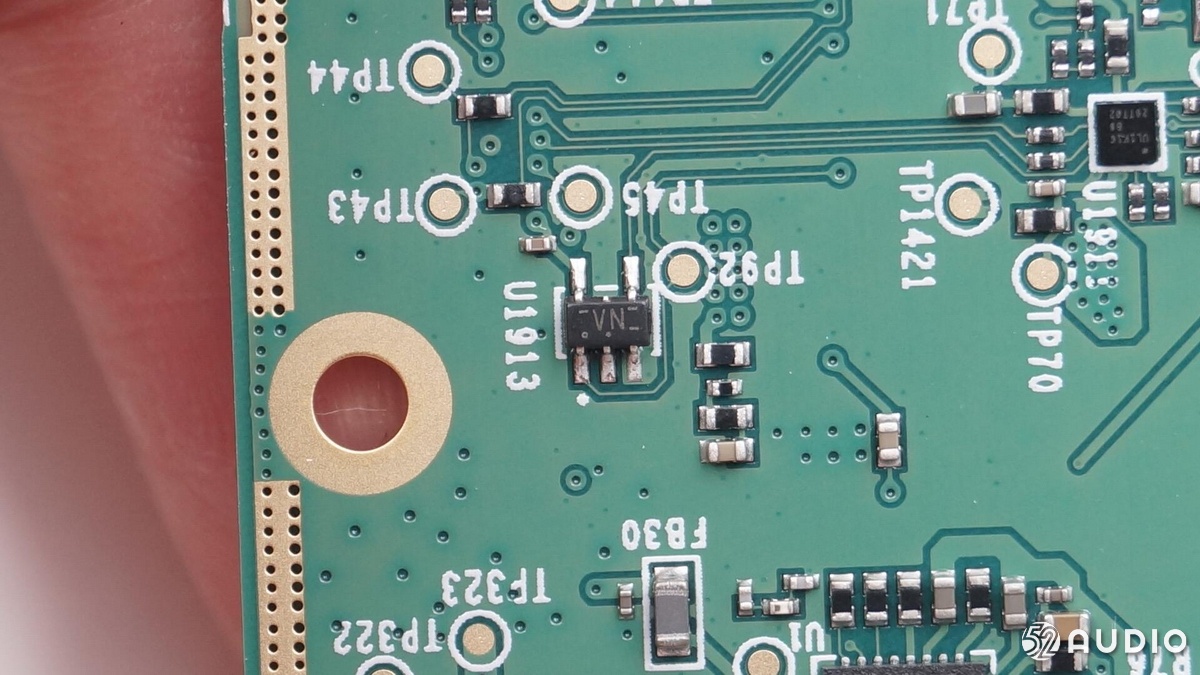

丝印VN的IC。
TI TLV61220 低压输入升压转换器。

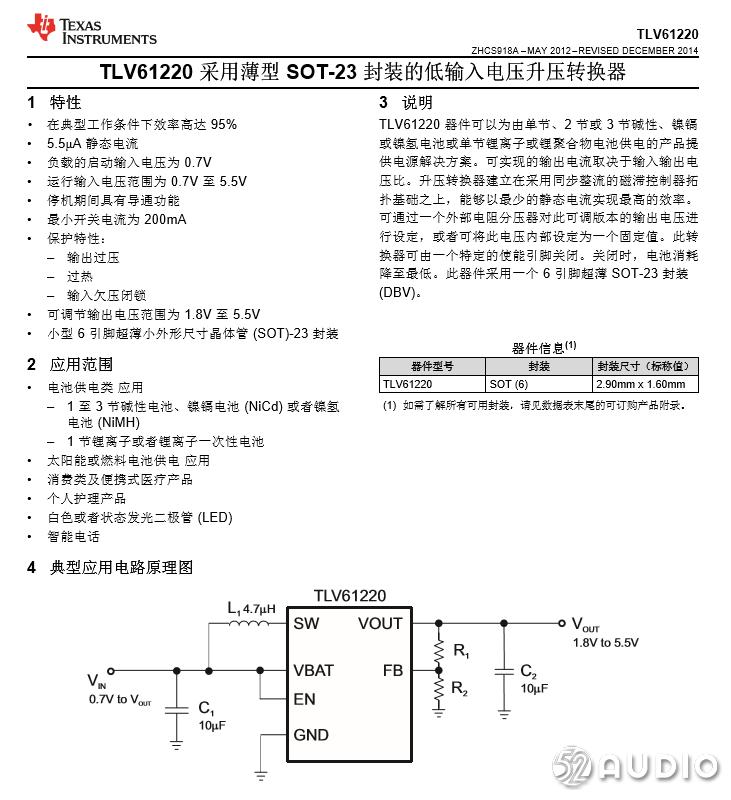

TI TLV61220 详细资料。

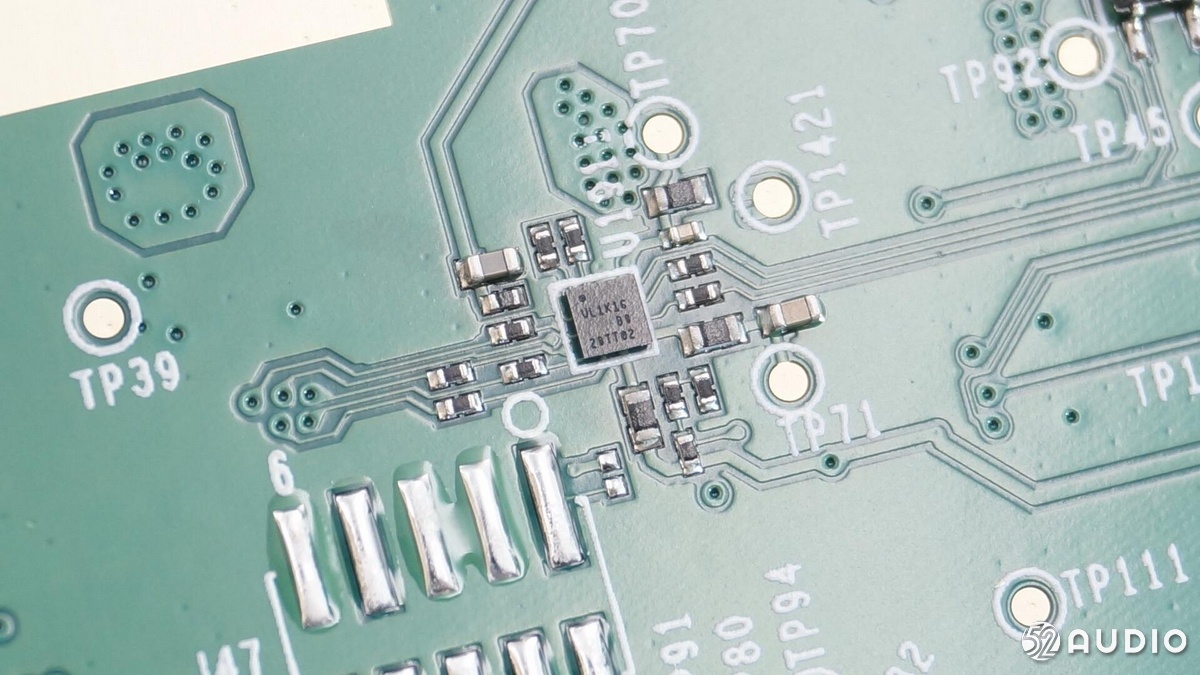

Lattice莱迪思半导体公司生产的UL1K16，用来驱动RGB LED，并且支持红外线二极管驱动。

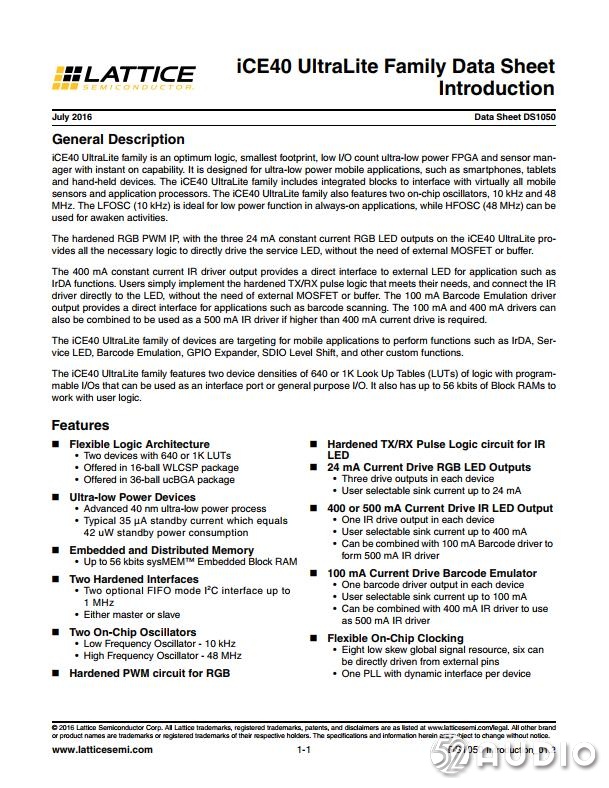

莱迪思UL1K16 IC的详细信息。

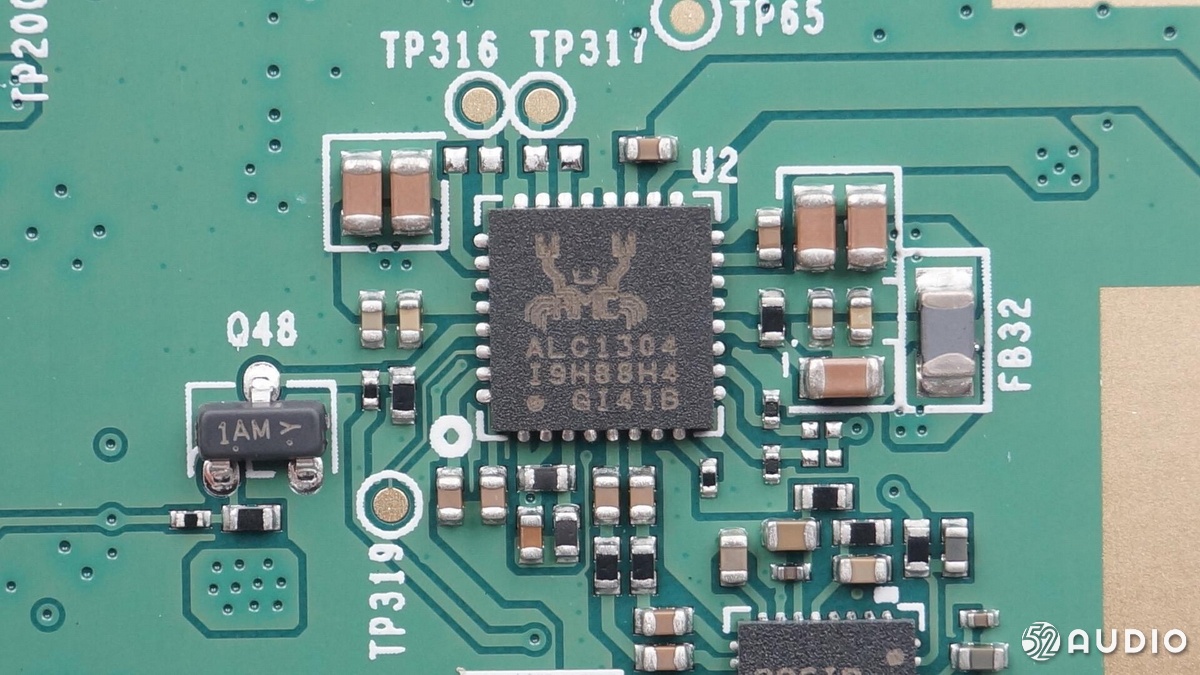

Realtek瑞昱 ALC1304 音频放大器。

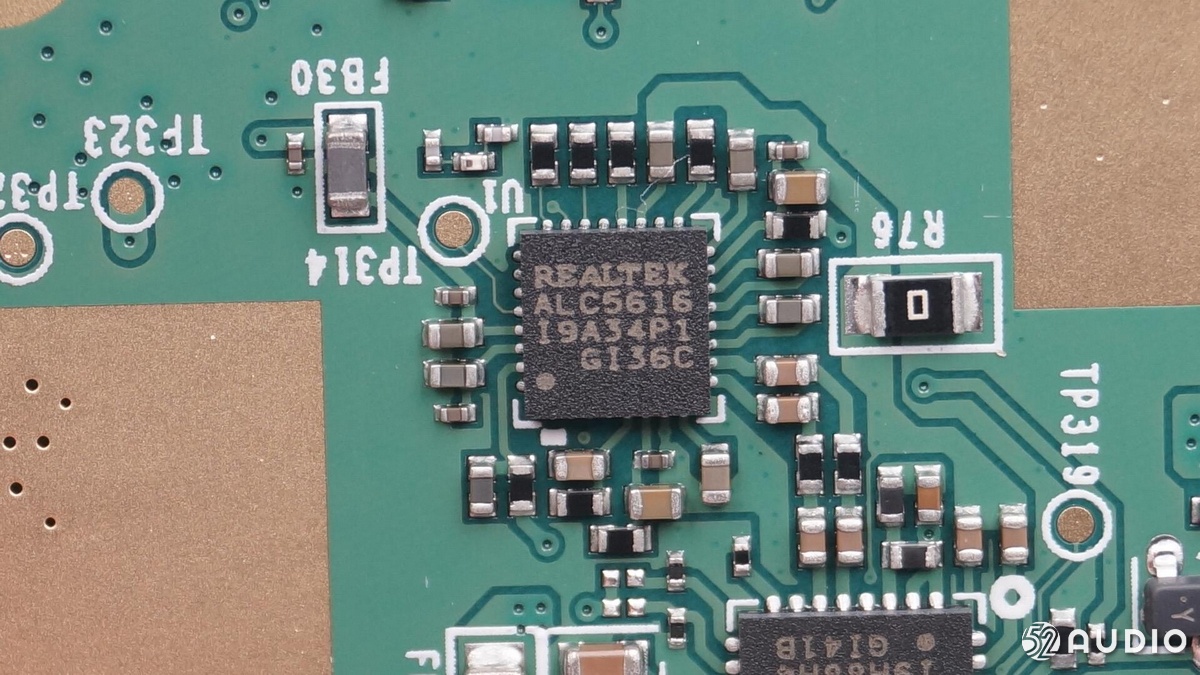

Realtek瑞昱 ALC5616是一种高性能、低功耗、立体声通道I2S接口音频编解码器。传输的数据可以从模拟输入或数字麦克风输入。也可以将接收到的数据输出到耳机输出，行输出。ALC5616的特点是超低功率耳机放大器。在回放过程中只消耗6.5mW的功率。

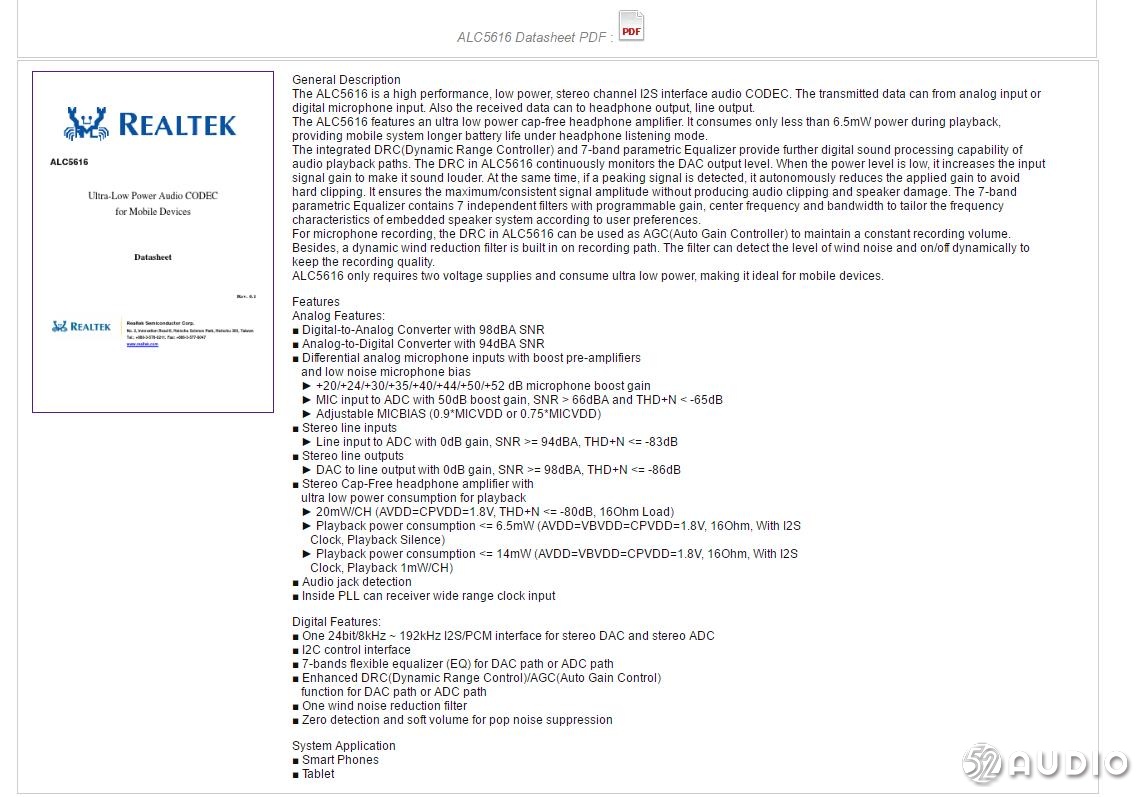

Realtek瑞昱 ALC5616详细数据图。

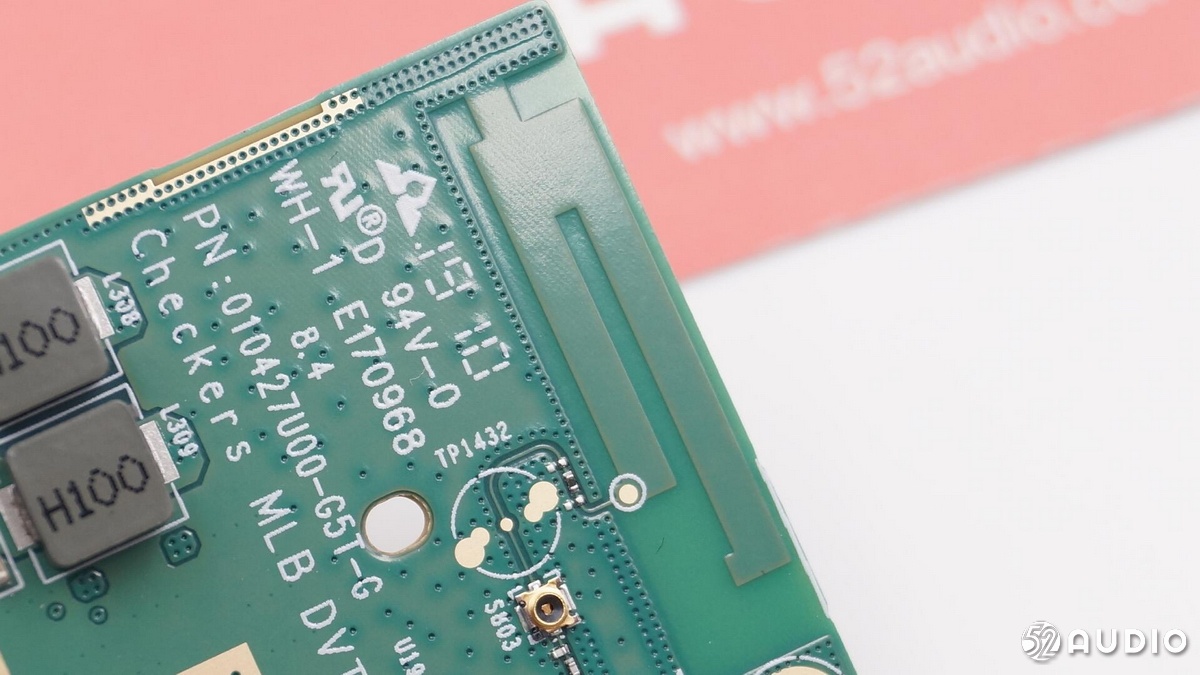

板载WiFi天线1特写。
板载WiFi天线2特写。

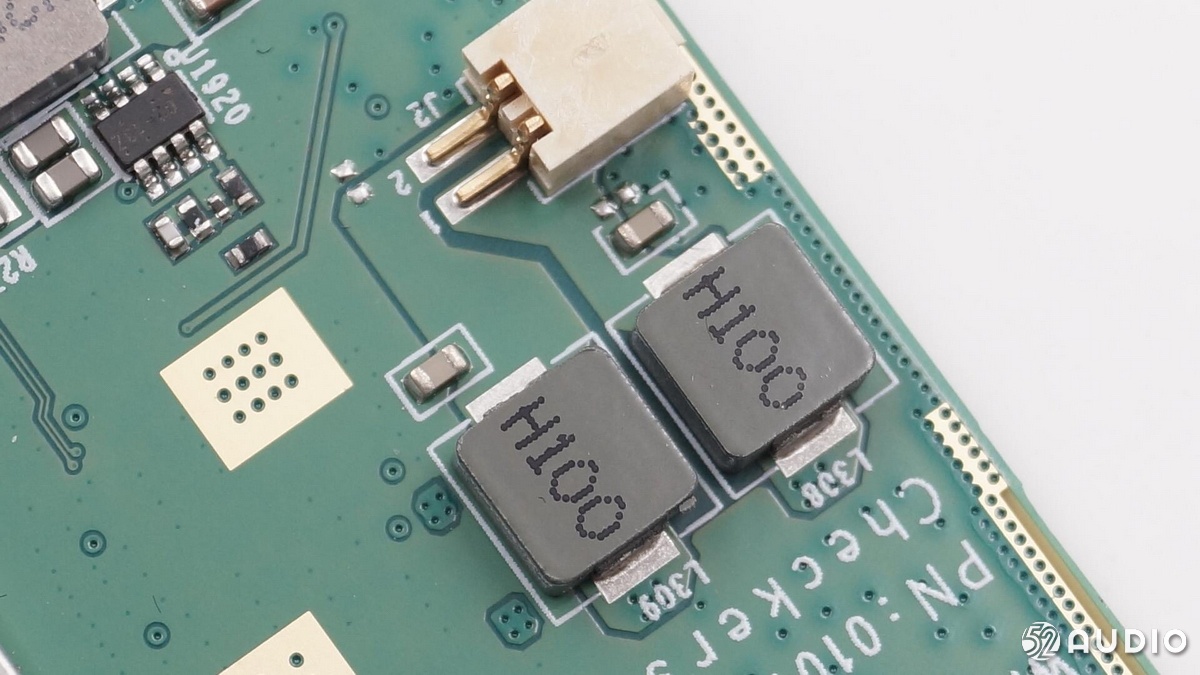

数字功放输出的滤波电感。

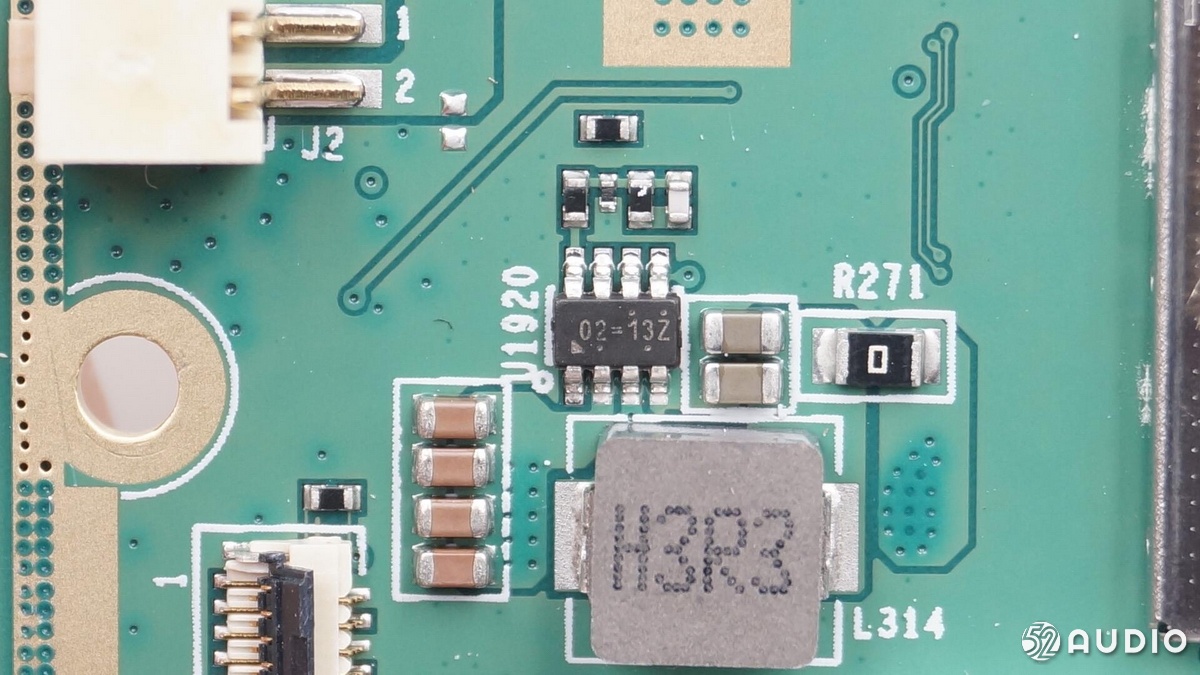

丝印02=13Z的IC。

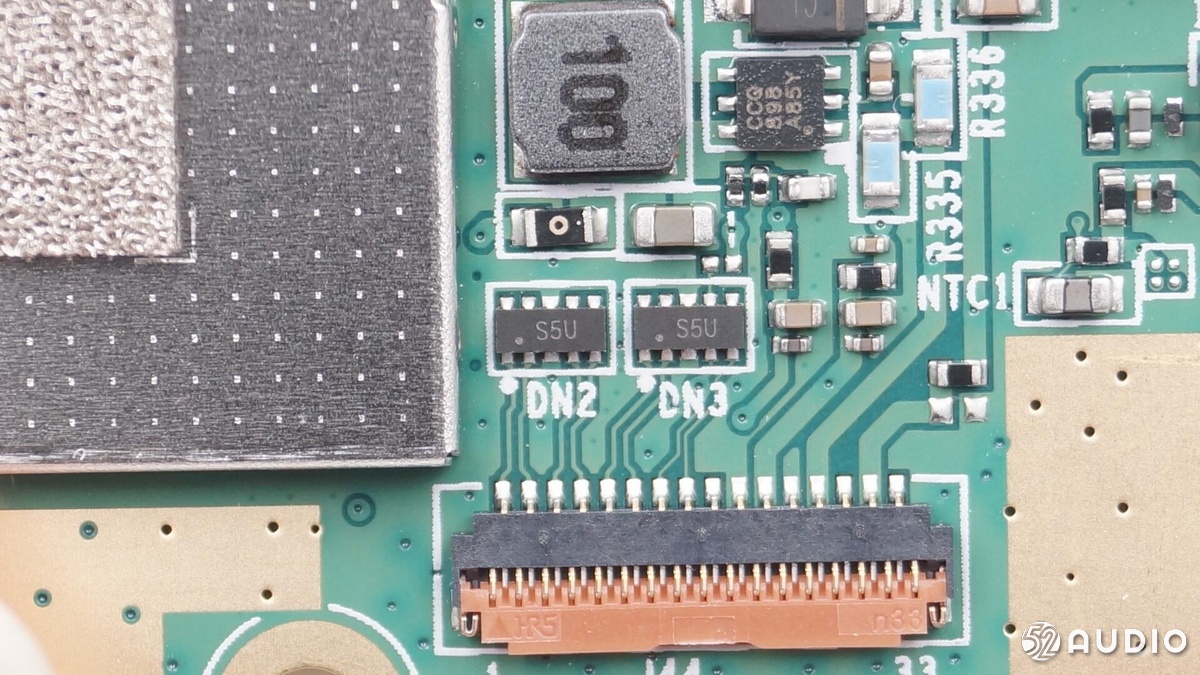

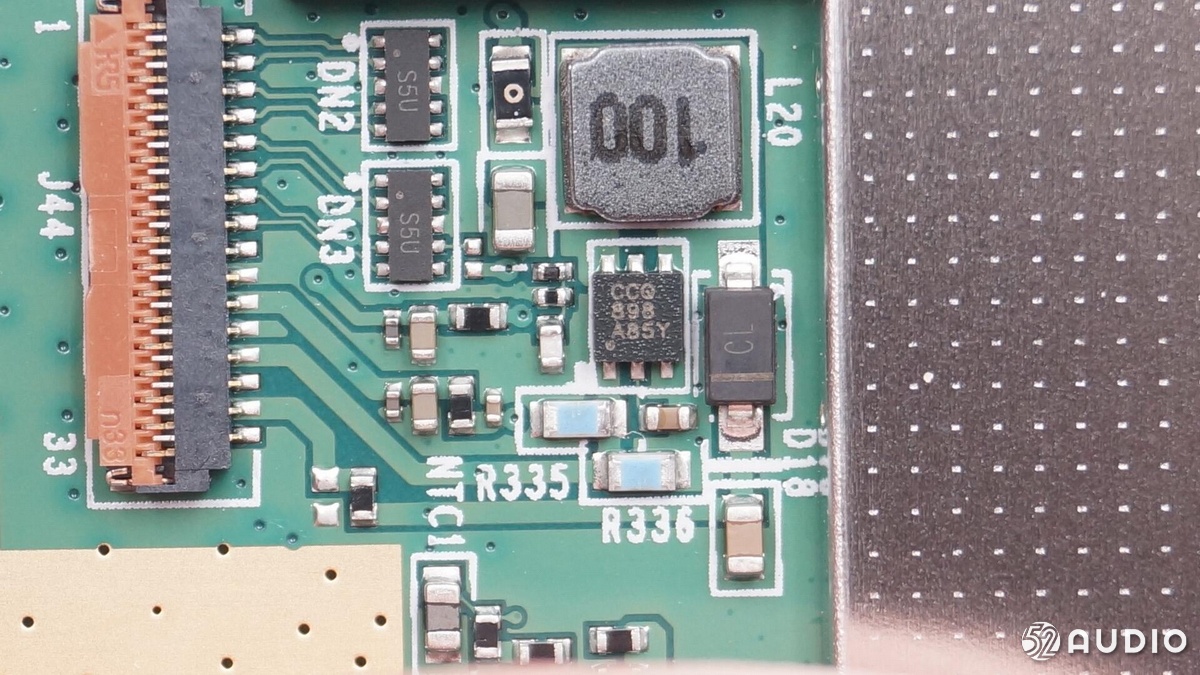

两颗丝印“S5U”的ESD保护管，用于静电防护 。
TI TPS61165 背光LED驱动器，用于驱动多串屏幕背光。

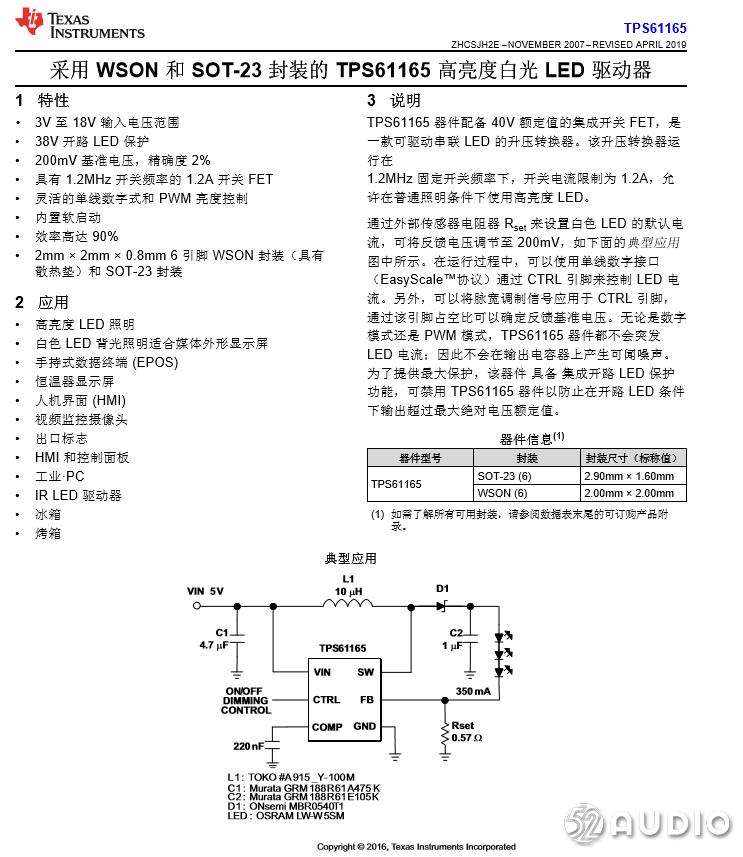

TI TPS61165 详细资料。

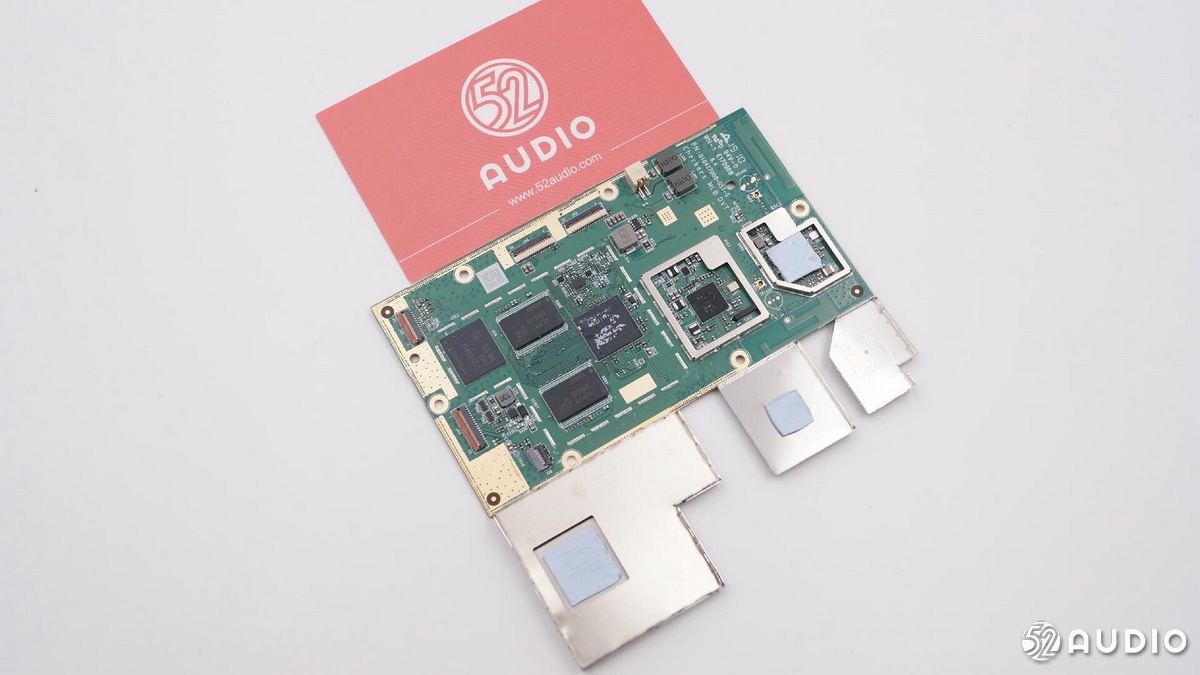

拆开所有的屏蔽罩，看看里面还有什么芯片。

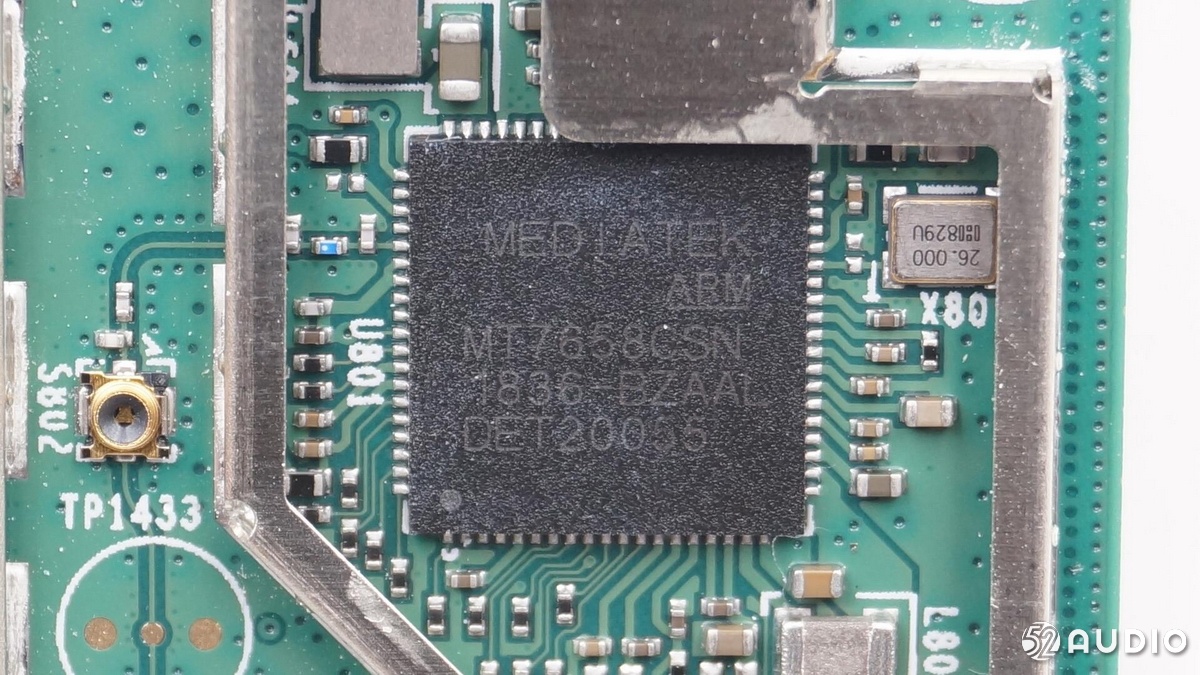

MTK联发科 MT7658C是高度集成的单片芯片，具有低功耗的1x11a/b/g/n/ac双波段Wi-Fi子系统和蓝牙子系统。Wi-Fi子系统包含802.11a/b/g/n/ac无线电、基带。用于满足低功耗和高吞吐量应用程序的seband和MAC。MT7658c有一个32位的RISC MCU，它可以处理Wi-Fi和蓝牙任务，还有一个ARM Cortex-R4微控制器，它可以处理Wi-Fi和蓝牙任务。WIFI主机驱动程序中的卸载数据帧处理。蓝牙子系统包括蓝牙无线电、基带、链路控制器。它还使用32位rISC单片机作为蓝牙协议。

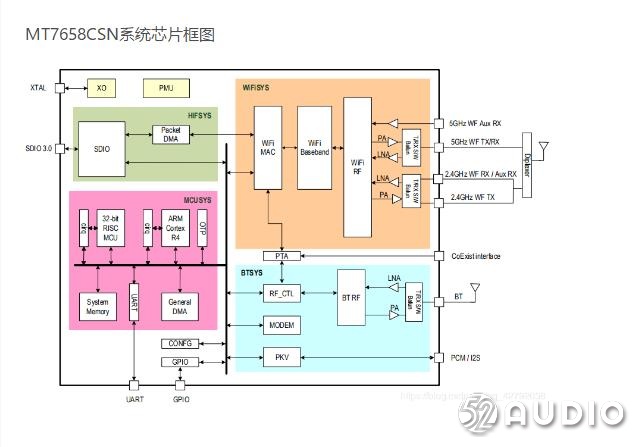

MT7658CSN芯片框图。

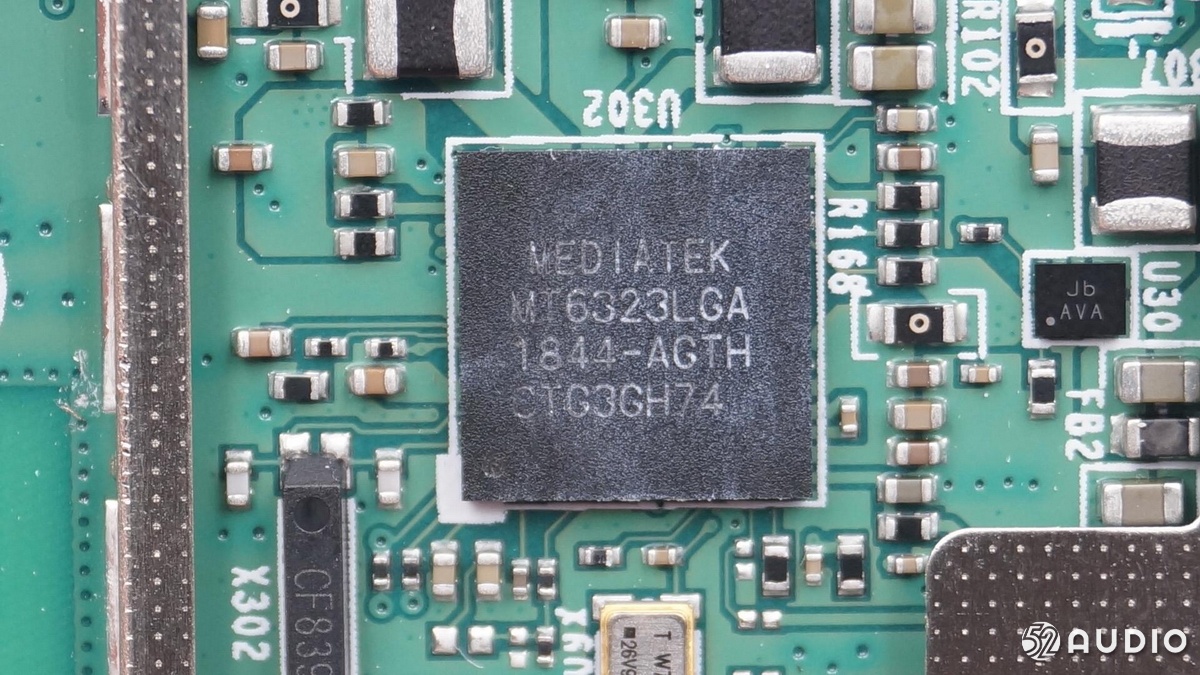

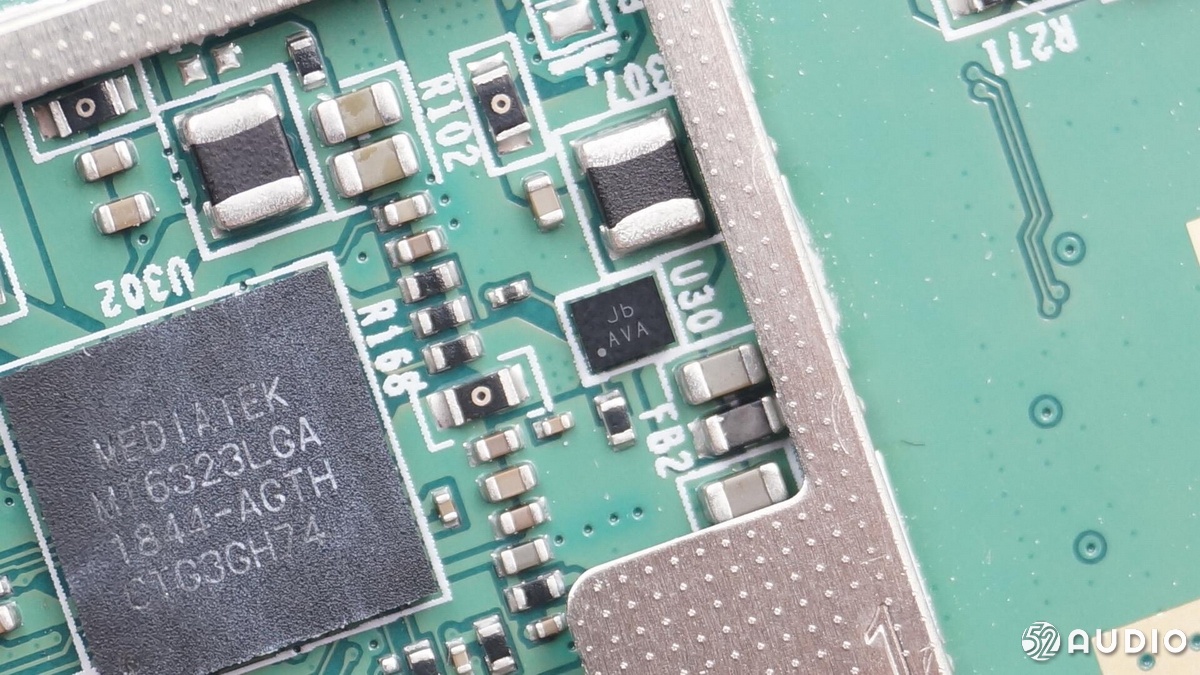

MTK联发科 MT6323LGA 电源IC。

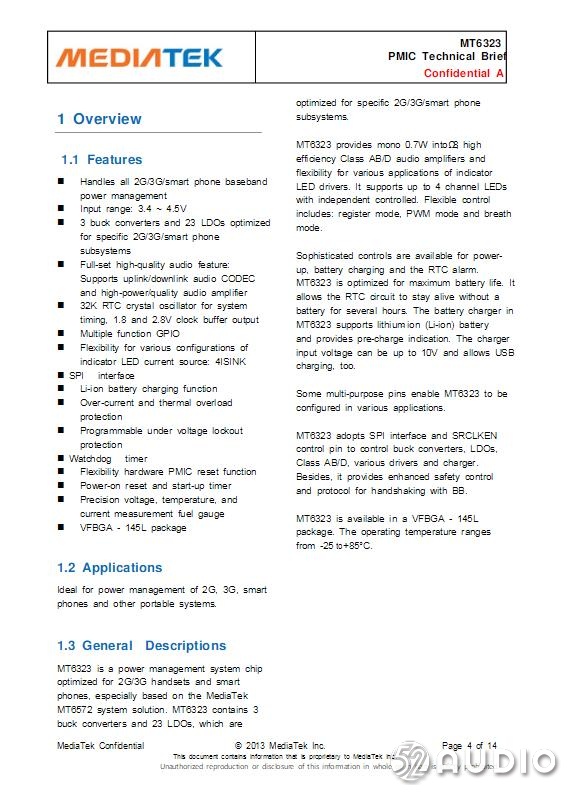

MTK MT6323 PMIC资料图。
丝印 Jb AVA的IC。
面积最大的屏蔽罩下有四颗较大的IC。

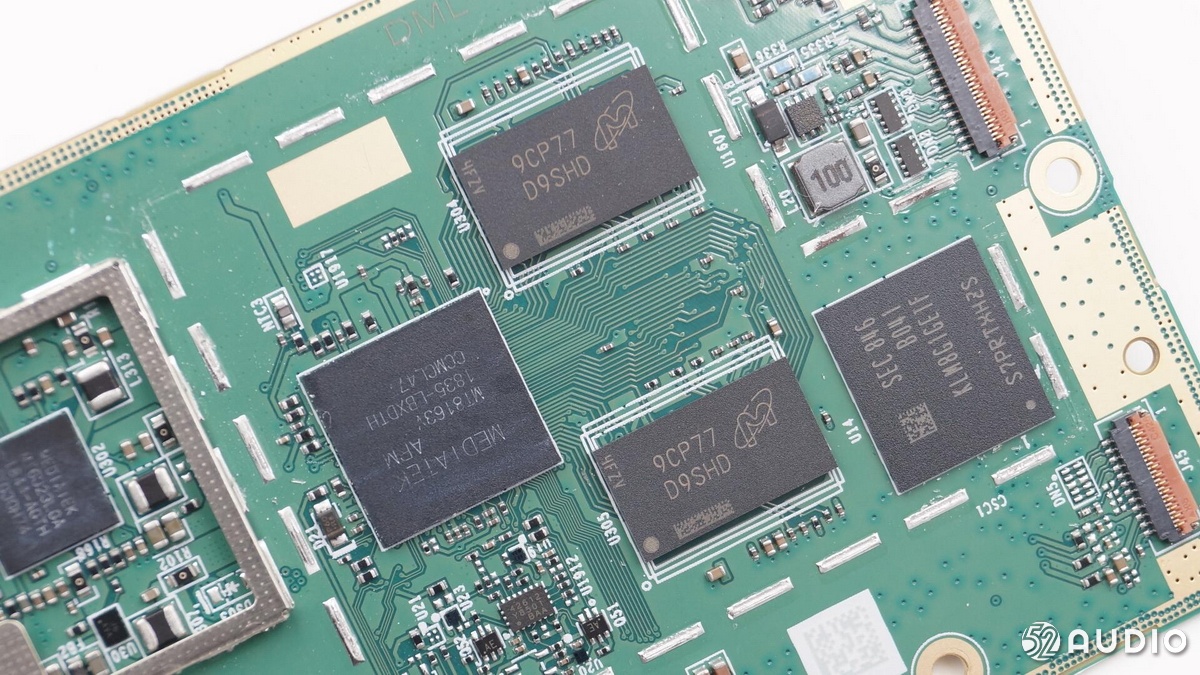

首先是两颗Micron镁光 9CP77 D9SHD DDR3-1866 4Gb/256MB内存颗粒。

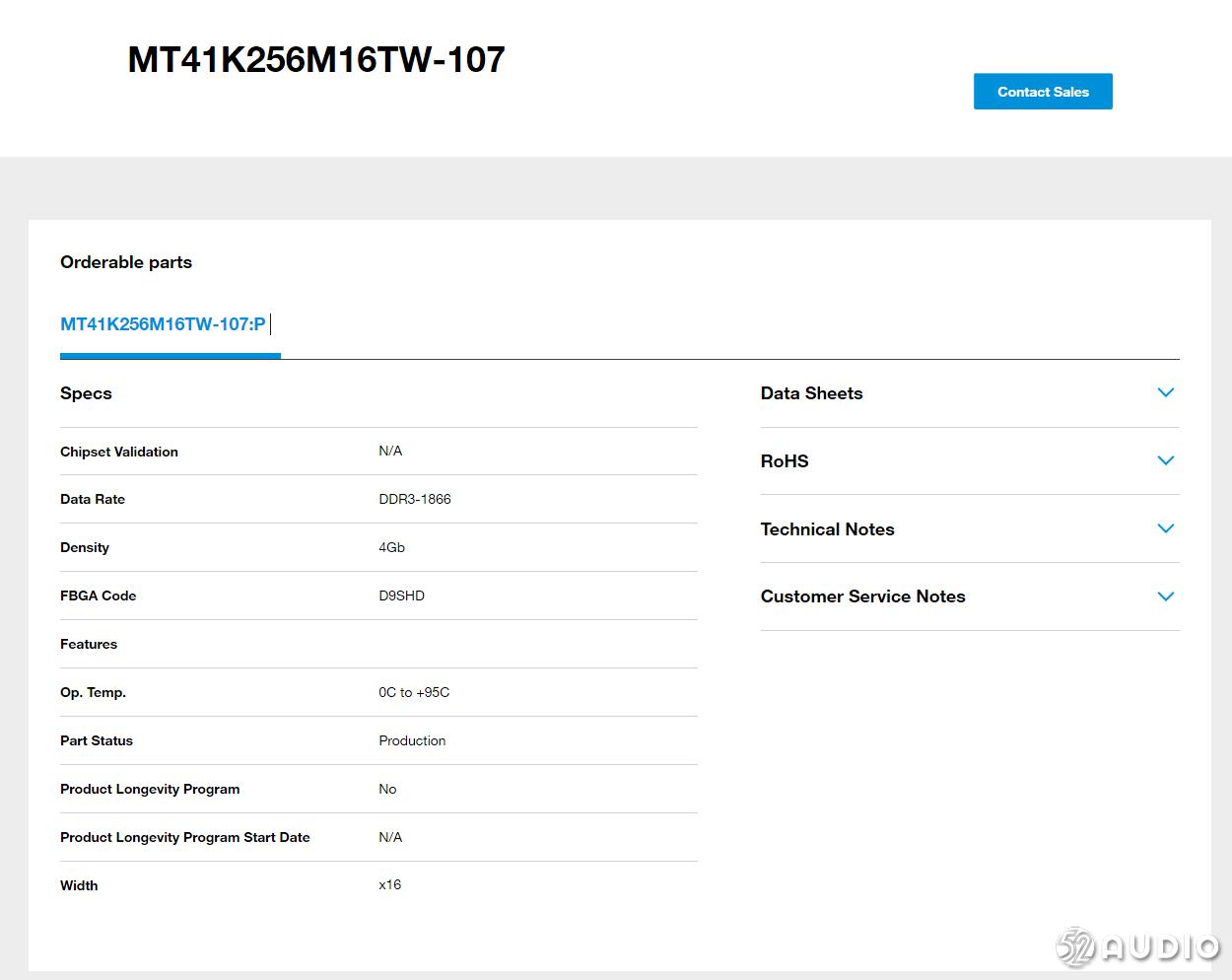

镁光D9SHD内存颗粒的详细信息。

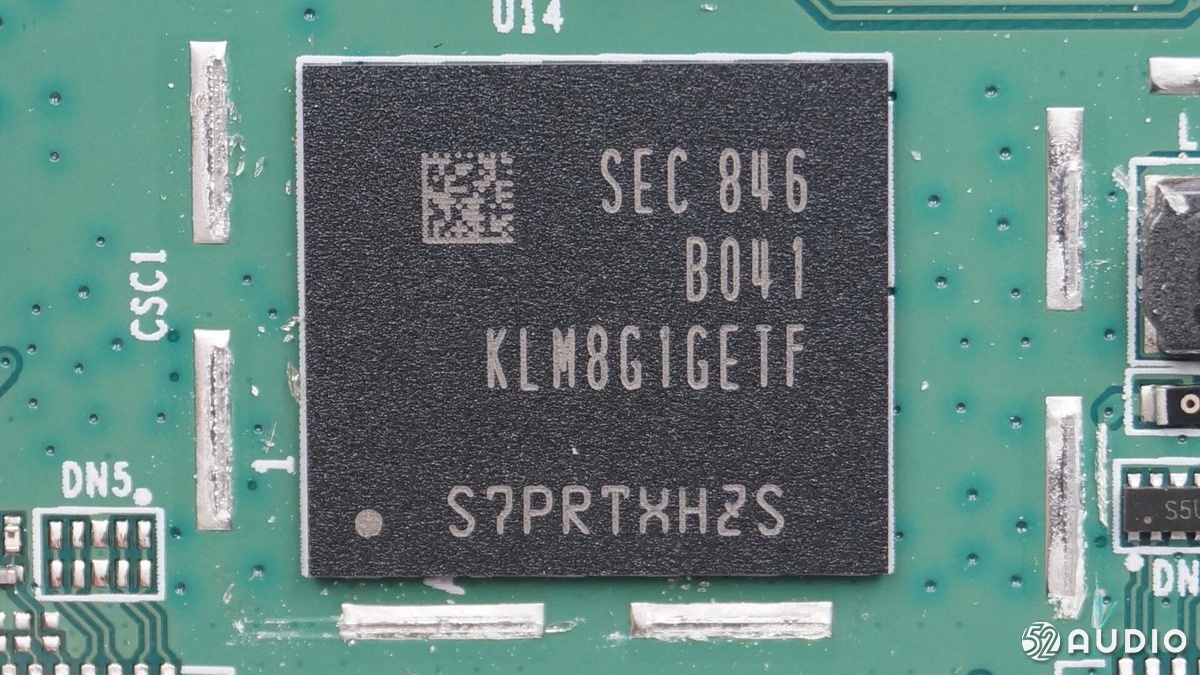

Samsung三星 KLM8G1GETF-B041 eMMC 5.1 8GB闪存。

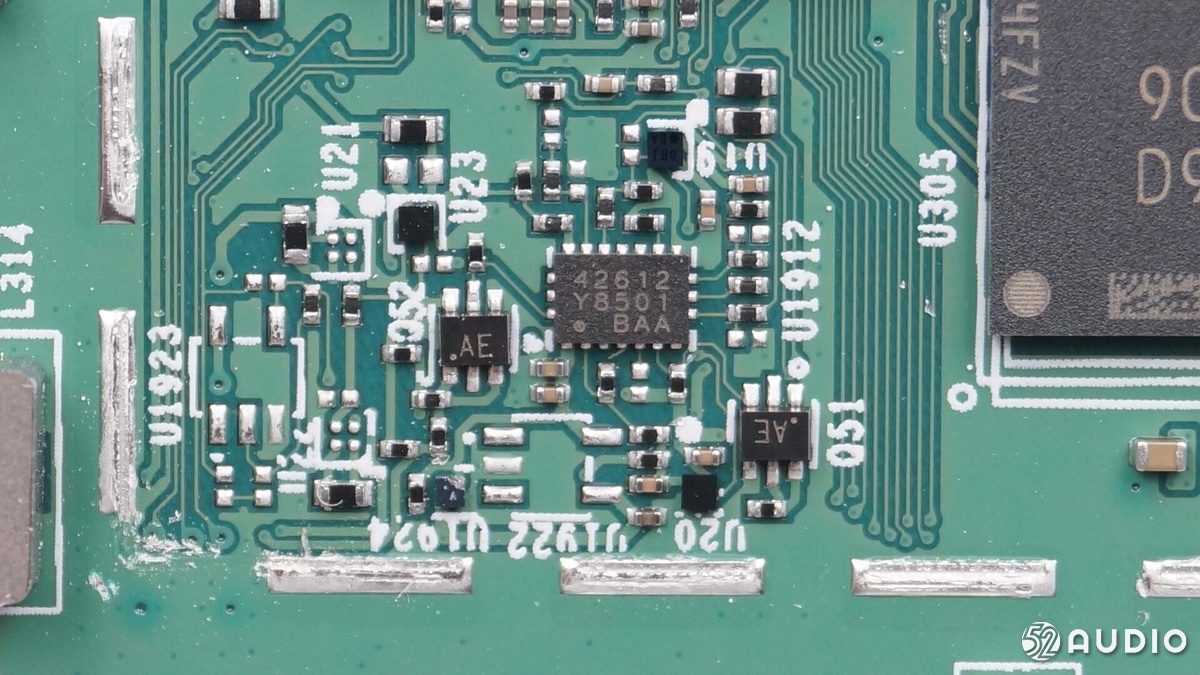

丝印42612 Y8501 BAA 的IC。

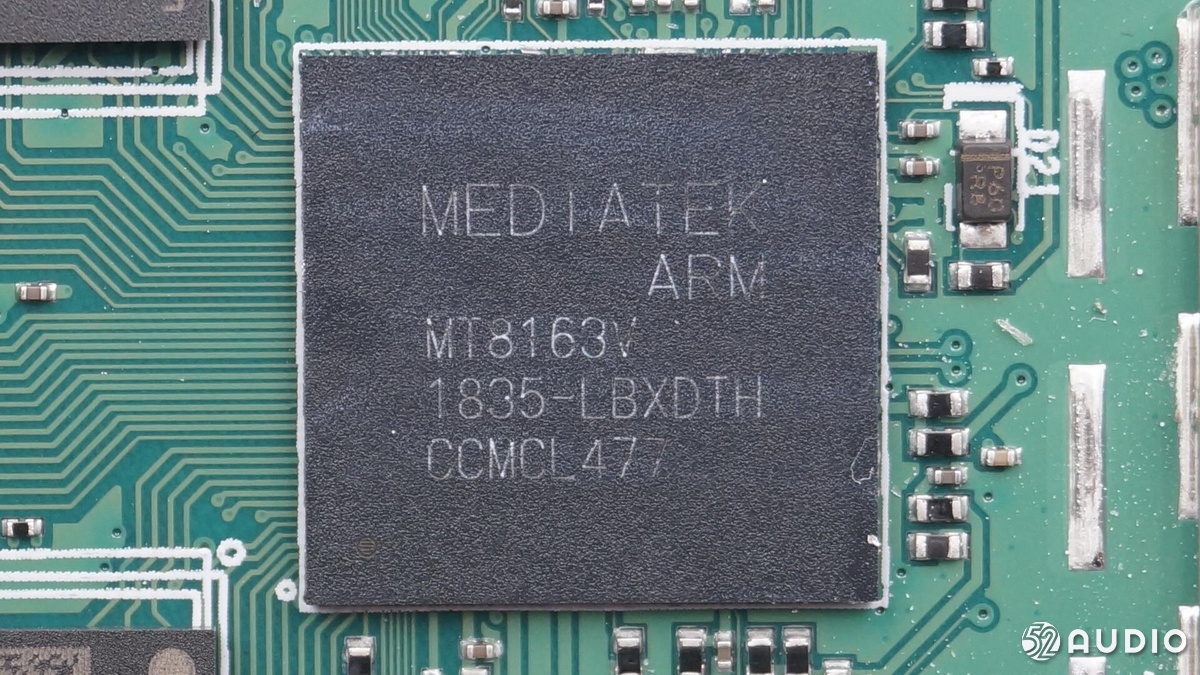

MTK联发科MT8163V，高度整合式系统单芯片 (SoC) 囊括了各项先进的功能特色，例如四核心 ARM® Cortex-A53 MPCore™、3D 图像技术 (OpenGL|ES 3.1)、1300 万像素镜头影像信号处理器 (ISP)、DDR3/L 800 MHz 及高清 1080p 视频译码器。

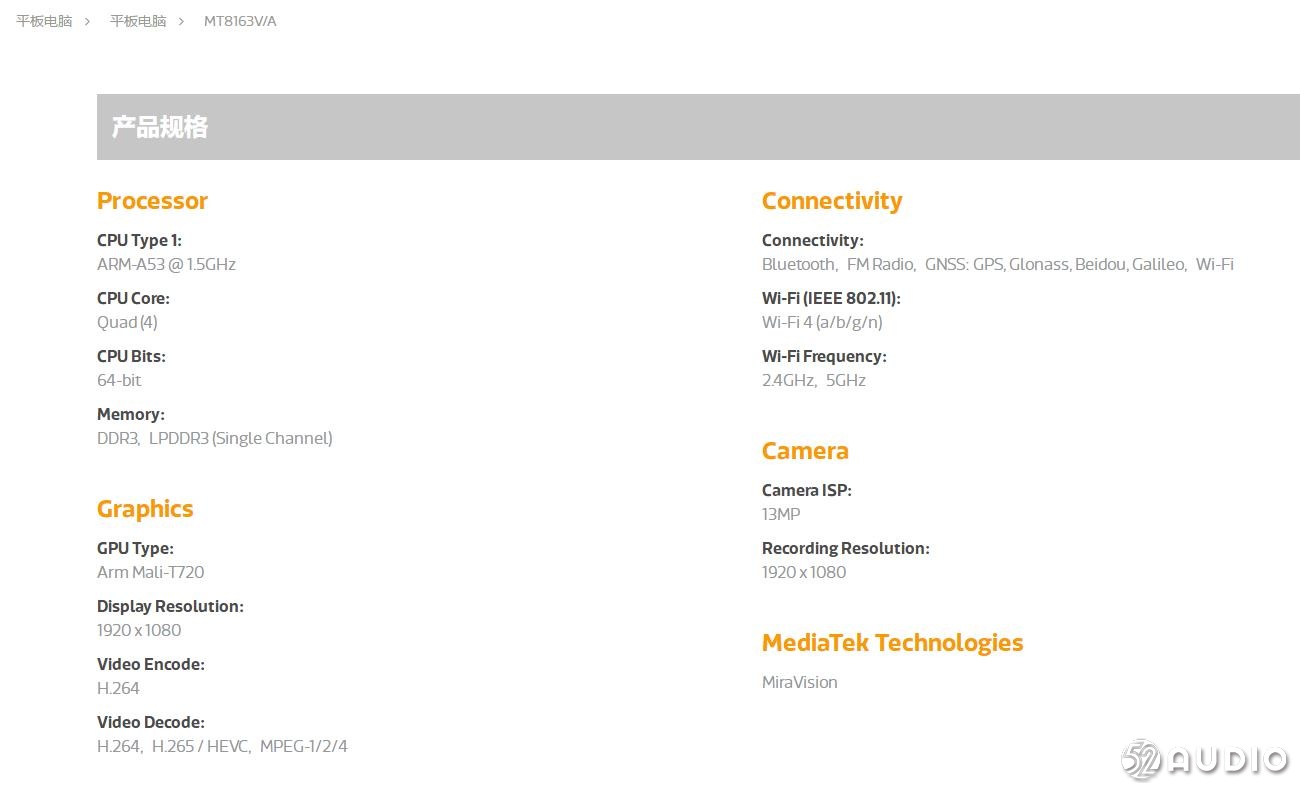

MTK联发科MT8163V SoC产品规格图。
拆解全家福。 我爱音频网总结 亚马逊Echo Show 5采用了MTK联发科MT8163V处理器，虽然性能上比不过Echo Show上的英特尔Atom x5-Z8350处理器，但是两者都采用了镁光的RAM颗粒和三星的8GB eMMC5.1闪存，用料豪华。另外，Echo Show 5的屏幕尺寸为5.5英寸，支持5点触控；而Echo Show使用的是7英寸触控屏，支持10点触控；还有就是Echo Show 5只有一个扬声器，Echo Show则内置两个扬声器。可以说，Echo Show 5的定位就是Echo Show系列的入门级产品，其内部设计工整、用料扎实，不足之处可能就是其软件生态对于国内用户来说不容易上手。
