前言
魅族旗下PANDAER品牌推出的充电配件，不仅性能方面表现不错，外观设计也极具特色，因此获得不少消费者的喜爱。今年3月底魅族新品发布会上，除了推出MEIZU 20系列新机外，还同步上架了很多新配件。
目前充电头网已经拿到了发布会上亮相过的一款PANDAER 67W GaN变速箱潮充，其采用与上一代相同的透明变速箱设计语言，最大输出功率则由65W提升至67W。下面就对这款新品进行详细拆解，看看都新在哪？
PANDAER 67W变速箱潮充开箱

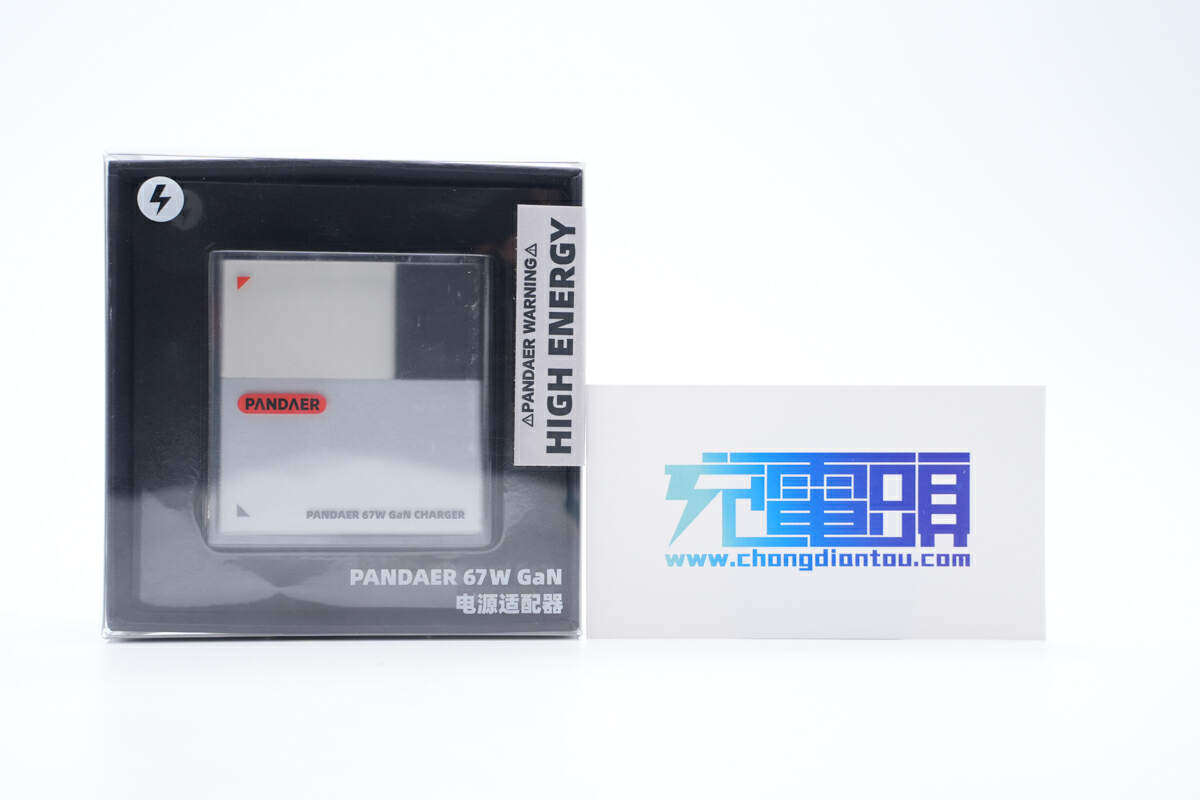

包装盒正面印有产品名称以及警示词，透过盒子可以看到内部充电器实物。

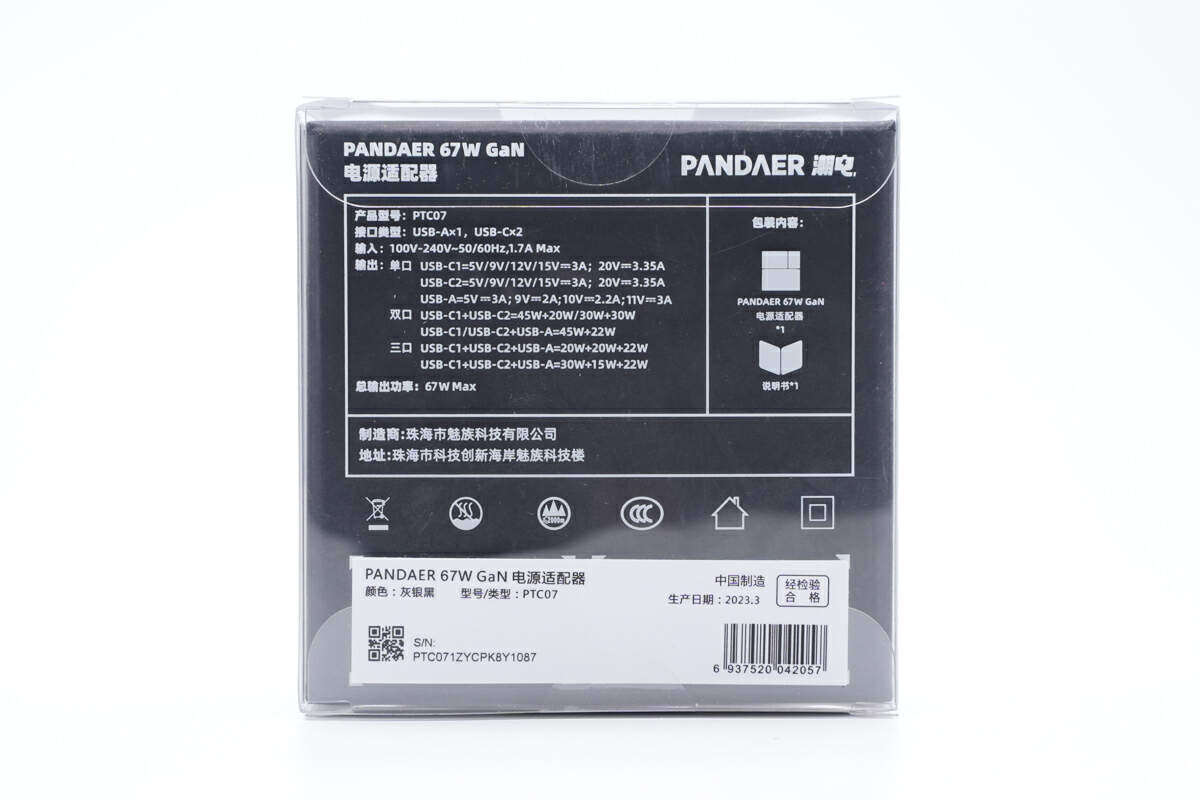

背面印有产品参数、包装内容以及商家信息等。

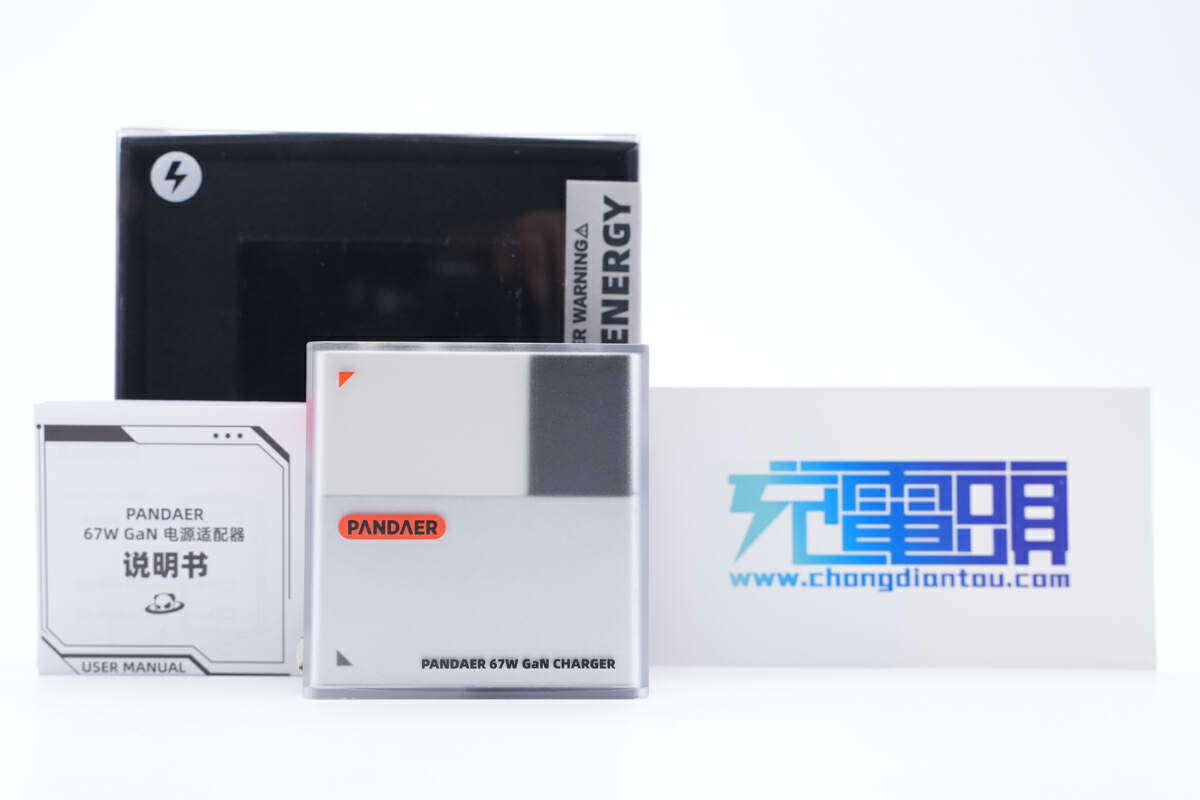

包装内含充电器、使用说明书以及保修卡。

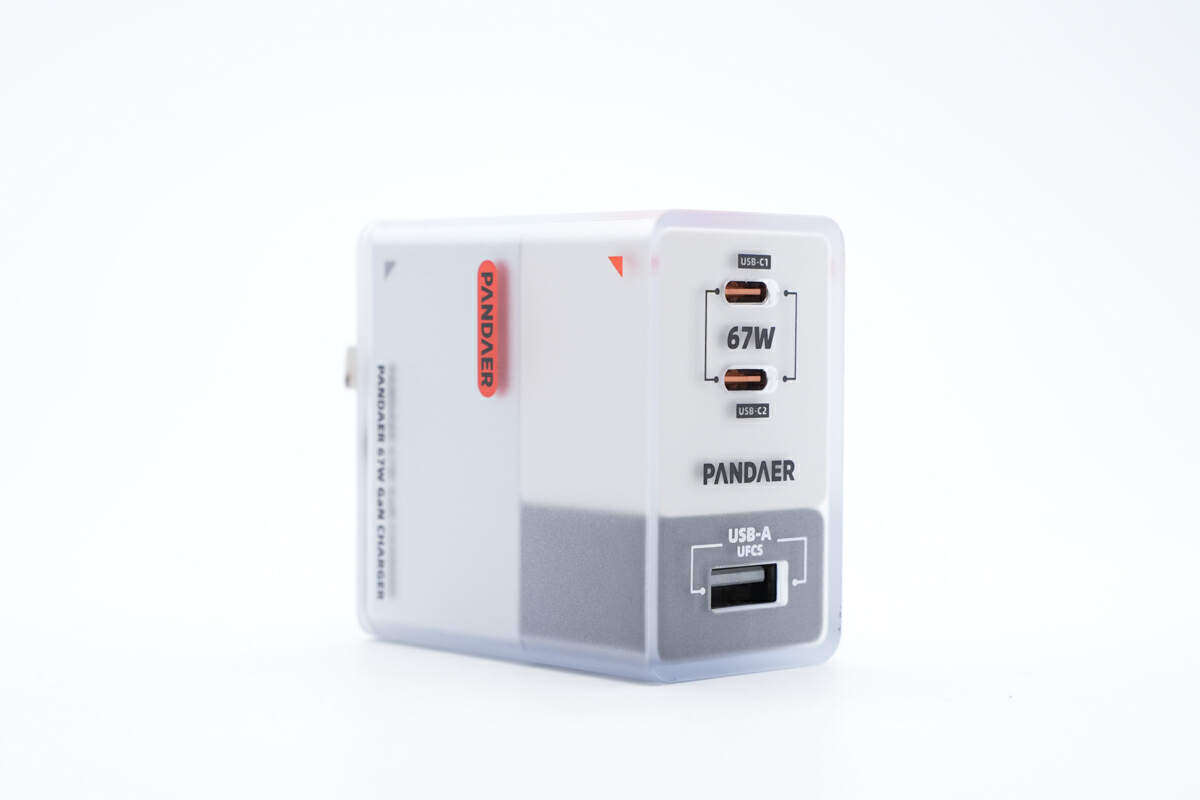

充电器灰银黑配色，对应内部三色塑料模块，外层是透明磨砂塑料壳，延续上一代四模块双层结构设计，整体也是十分有个性。
机身正面印有PANDAER品牌和PANDAER 67W GaN CHARGER英文名称，品牌区域采用鲜艳红色进行突显托设计，同一侧上下还是红色和灰色三角箭头。

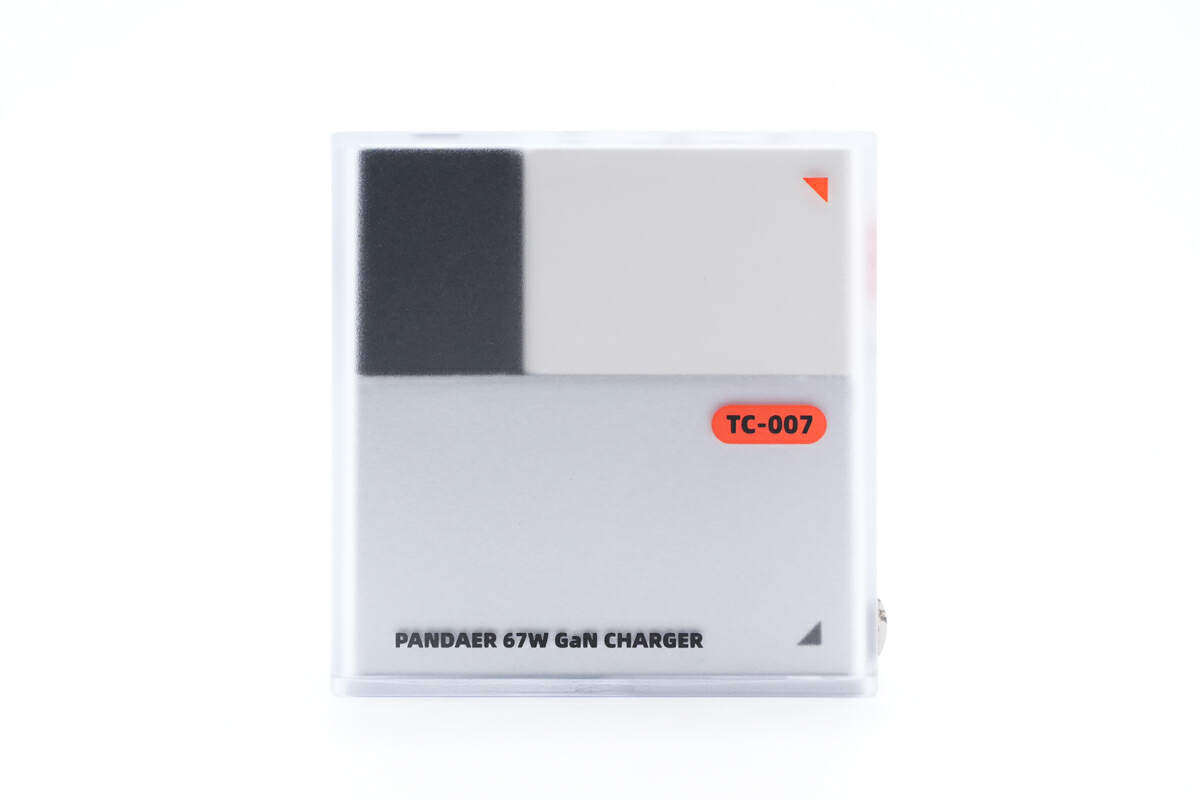

背面是相同设计，不过红色区域印的是TC-007。

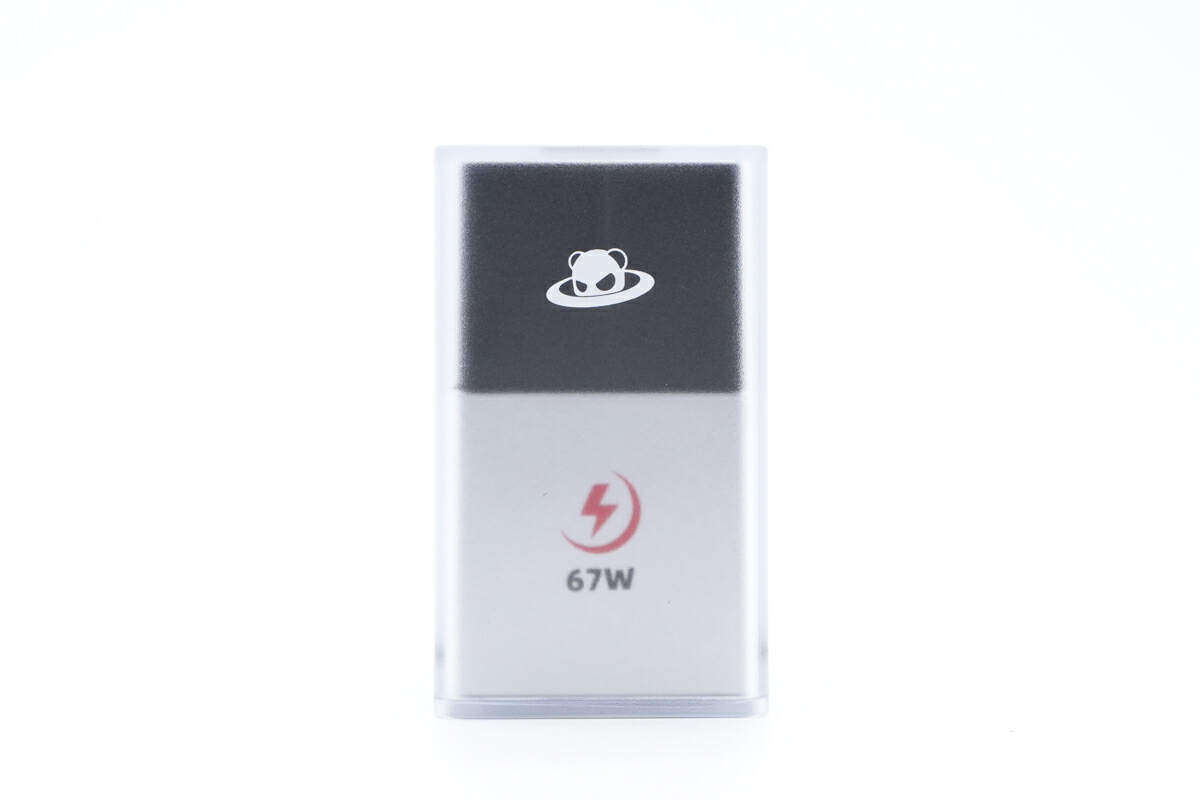

侧面内部外壳印有67W快充标识，表面外壳印有熊猫logo。
另一侧内部外壳印有PANDAER品牌，表面印有三道红色横杠以及High Energy Ahead。

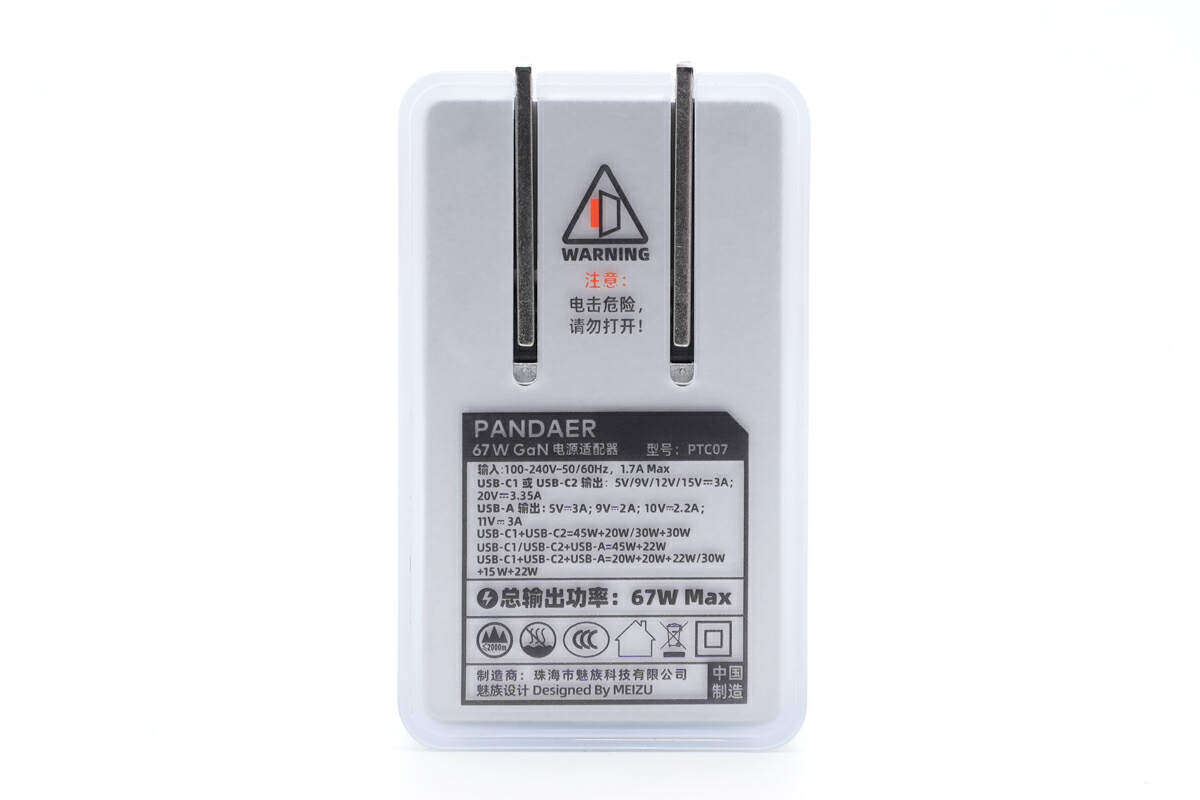

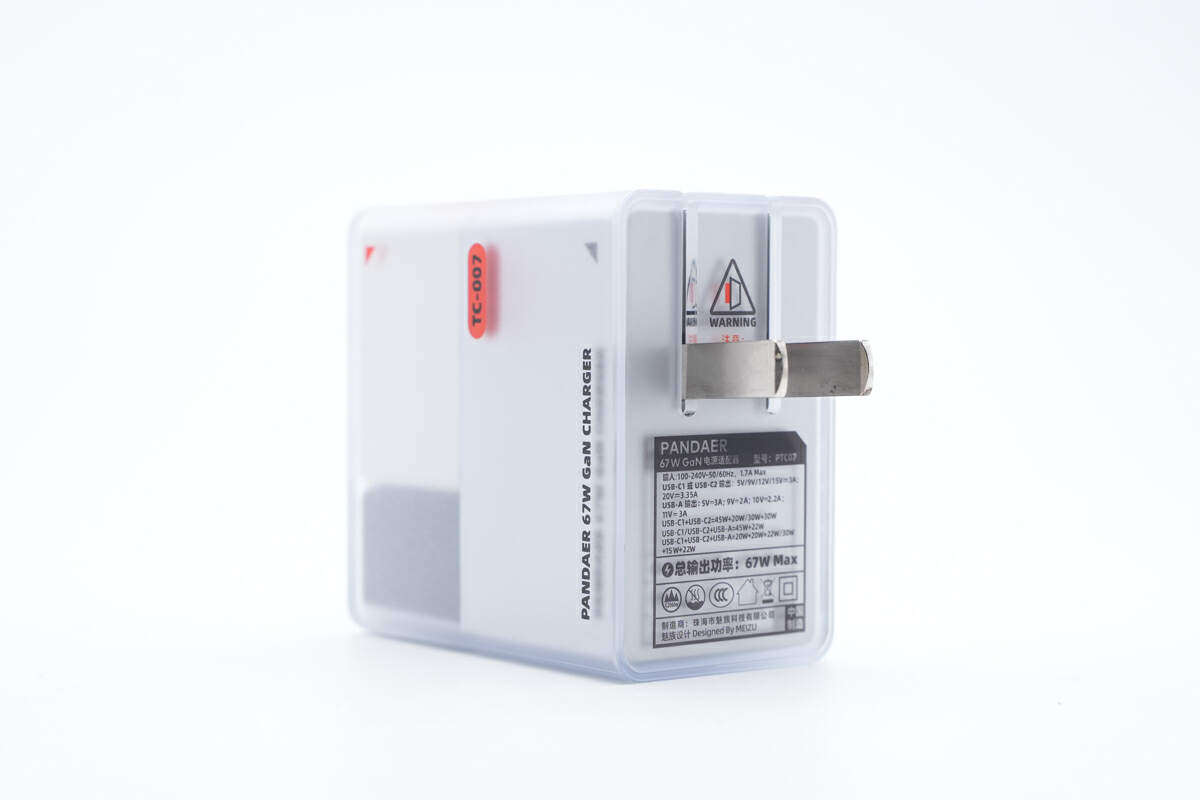

机身输入端外壳印有充电器参数
型号：PTC07
输入：100-240V~50/60Hz 1.7A
输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.35A
USB-A：5V3A、9V2A、10V2.2A、11V3A
双口输出：
USB-C1+USB-C2：45W+20W/30W+30W
USB-C1/C2+USB-A：45W+22W
三口输出：
USB-C1+USB-C2+USB-A：20W+20W+22W/30W+15W+22W
总输出功率：67W Max
制造商：珠海市魅族科技有限公司
产品通过了CCC认证。
充电器配备可折叠国标插脚，携带方便。
输出端配备2C1A三个USB接口，接口旁印有区别标识和功率标识。

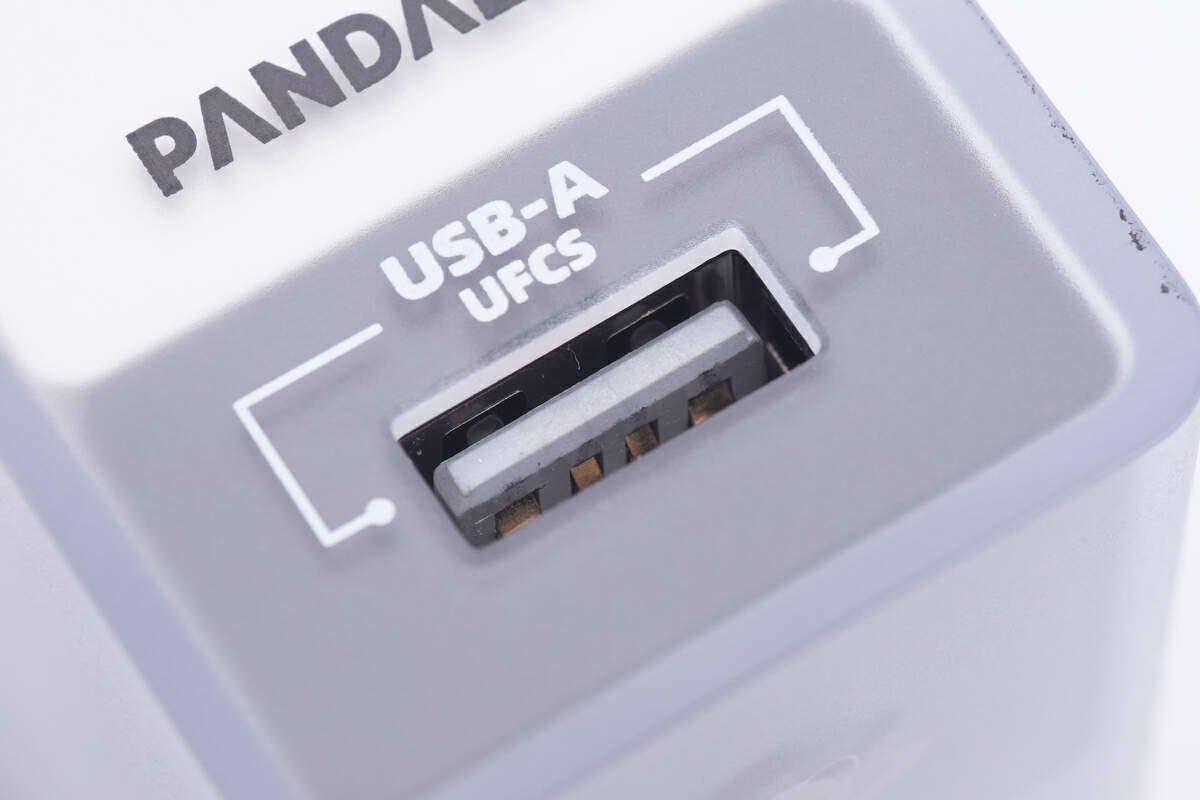

USB-A口旁还有UFCS标识，表明该接口支持融合快充。

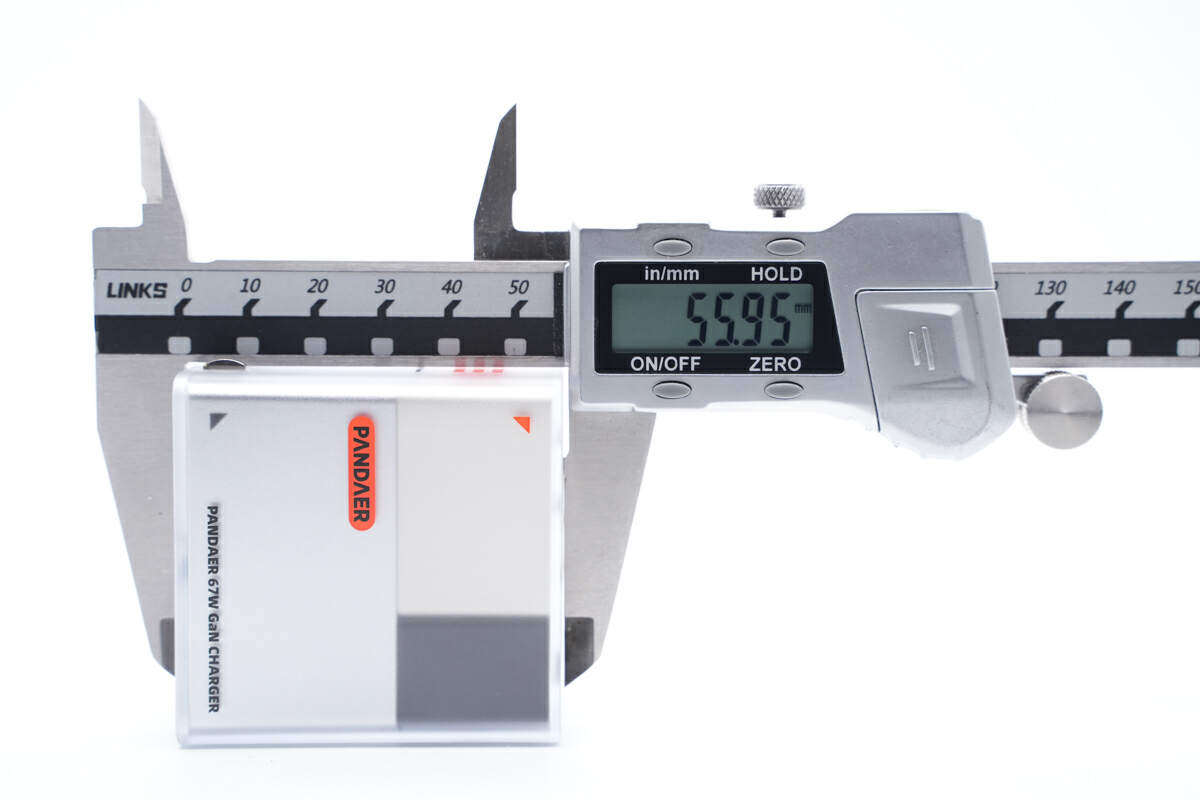

测得机身高度为55.95mm。
宽度为54.5mm。

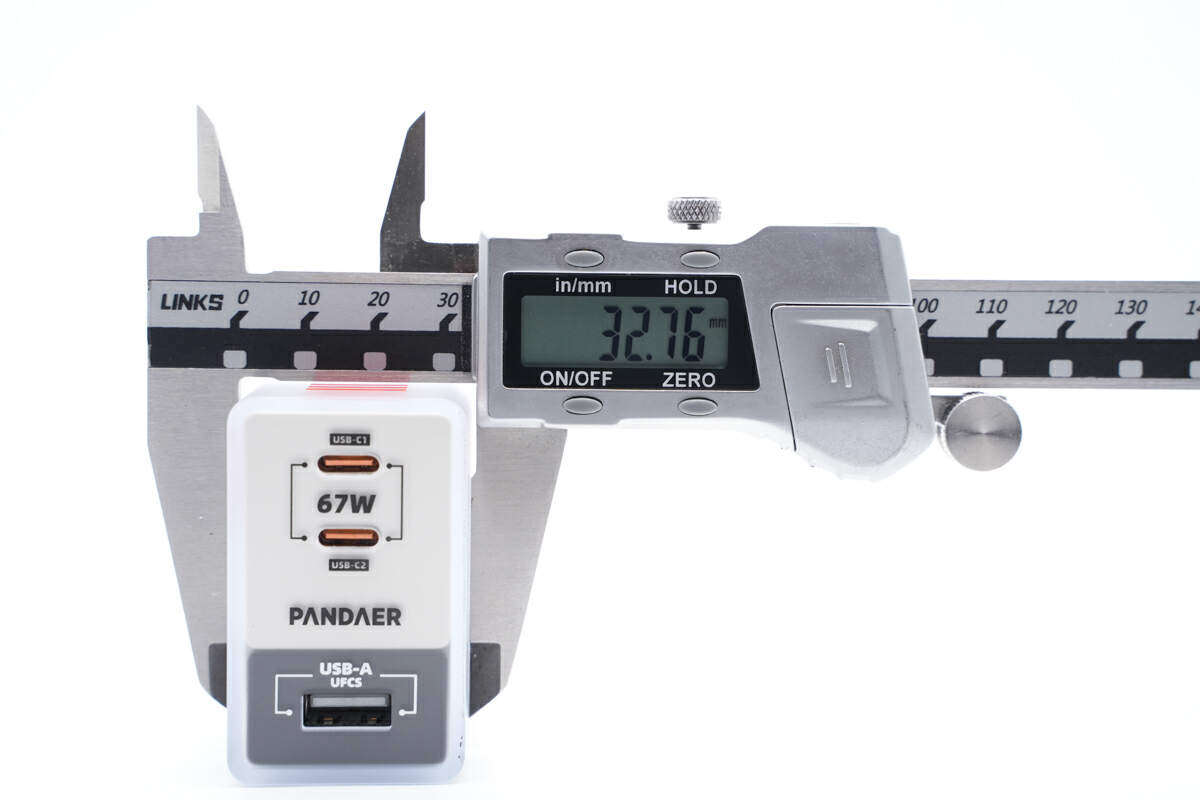

厚度为32.76mm。

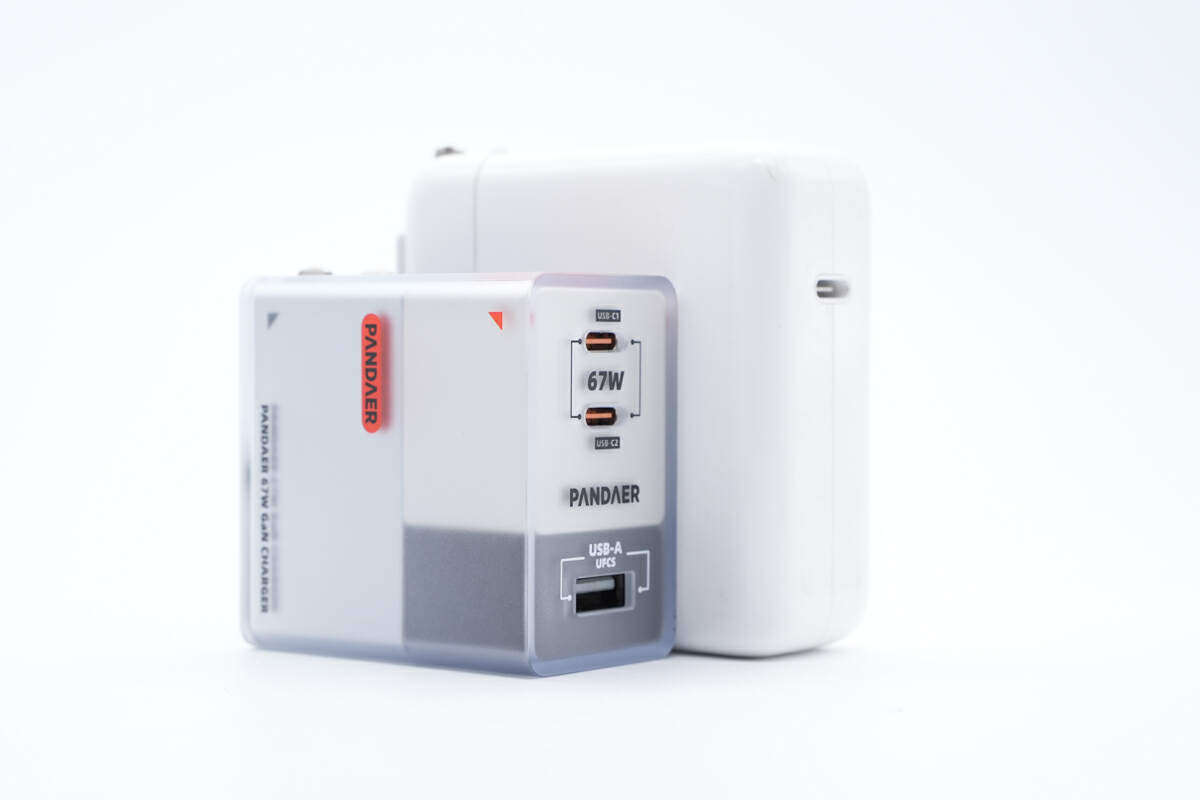

和苹果61W充电器对比，体积优势明显。
拿在手上的大小直观感受。

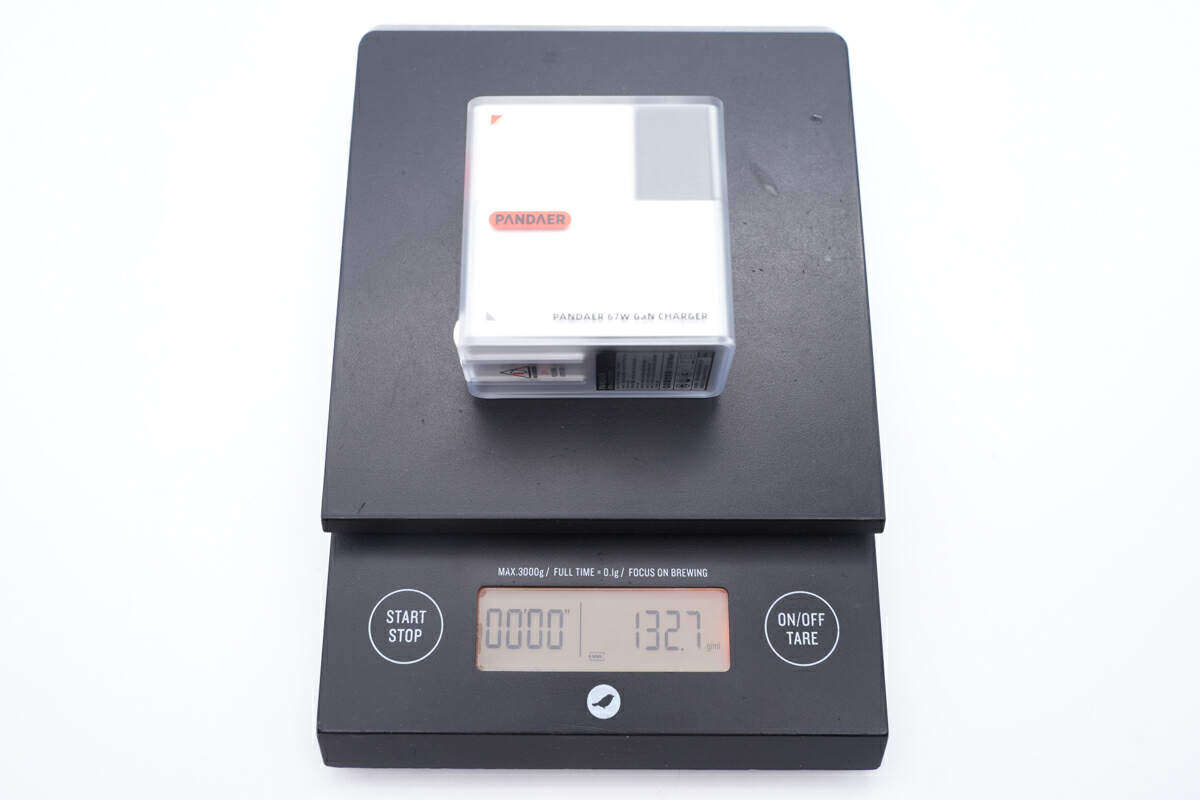

另外测得充电器净重约为133g。

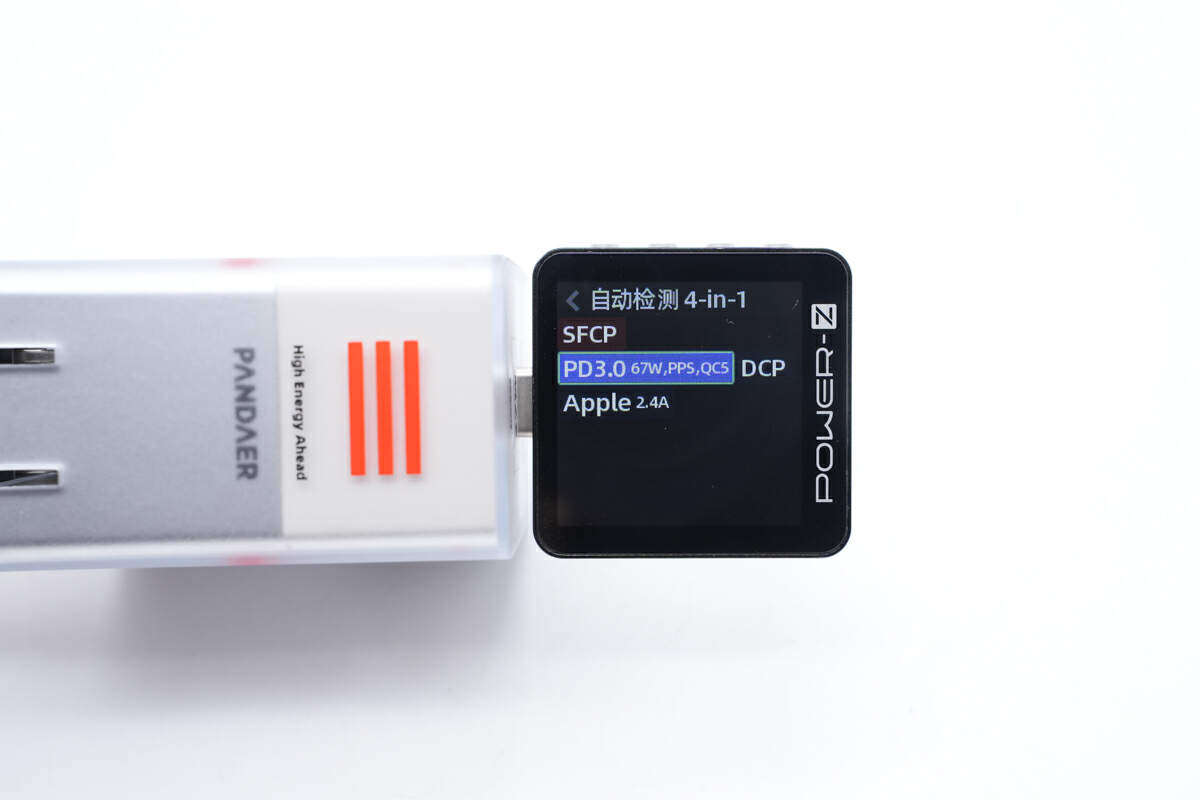

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持SFCP、PD3.0、PPS、QC5、DCP、Apple2.4A充电协议。

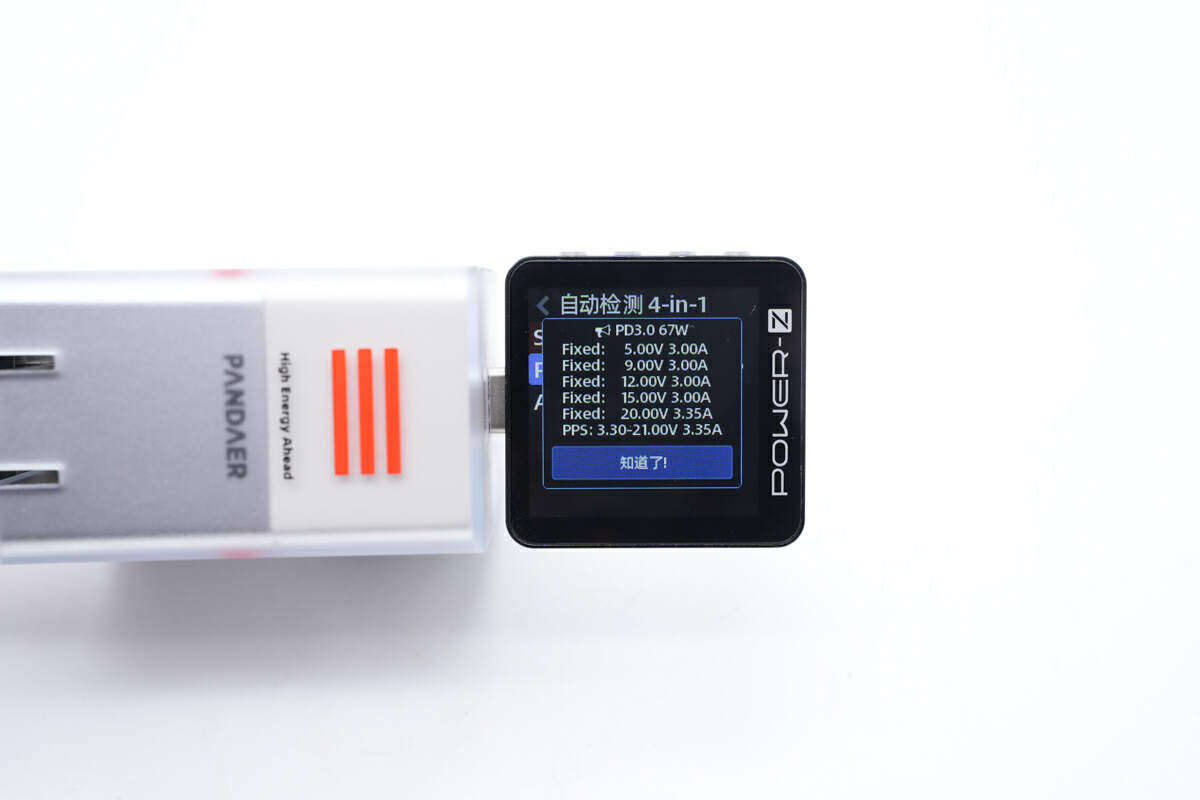

并且具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及3.3-21V3.35A一组PPS电压档位。
测得USB-C2口兼容协议和C1口的完全一样。
PDO报文也相同，即两个C口单口输出性能相同，支持功率盲插。

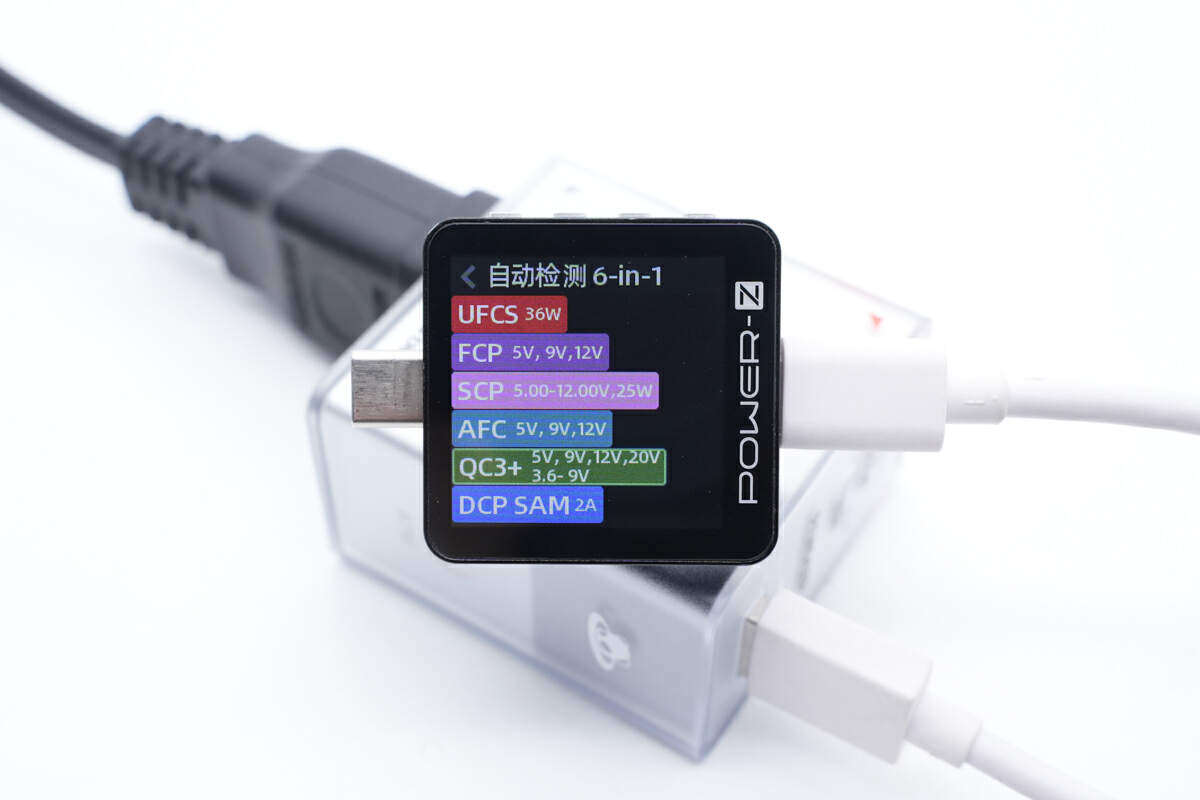

测得USB-A口支持UFCS、FCP、SCP、AFC、QC3+、DCP、Samsung 5V2A充电协议。

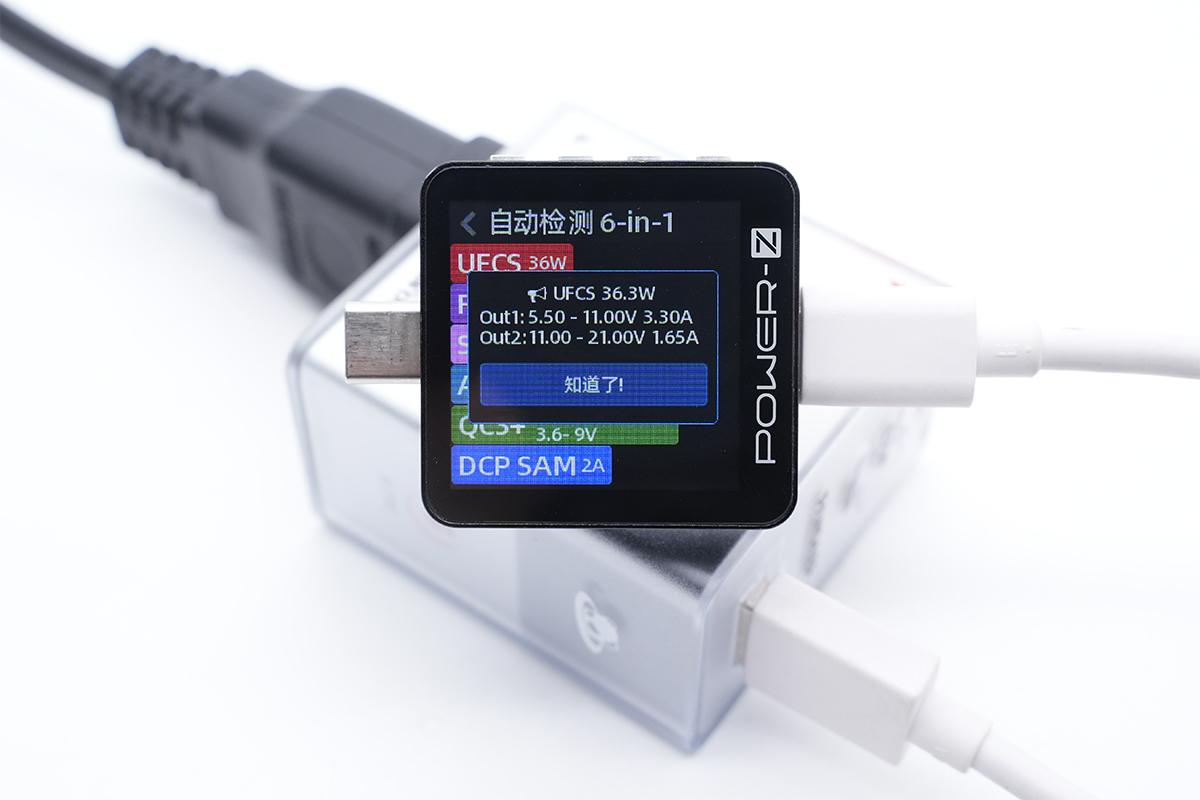

测得UFCS融合快充具备 5.5-11V3.3A、11-21V1.65A 电压档位。
PANDAER 67W变速箱潮充拆解
在对魅族PANDAER 67W GaN变速箱潮充有了基本了解后，下面继续对其进行拆解，看看内部详细设计。
沿充电器外壳接缝处拆开充电器外层外壳。
内部是灰、银、黑三色塑料壳“拼装”。
拆开内层塑料壳取出PCBA模块，模块采用灌封工艺，可获得更佳的散热效果和强度以及耐候性，提升充电器的使用寿命。

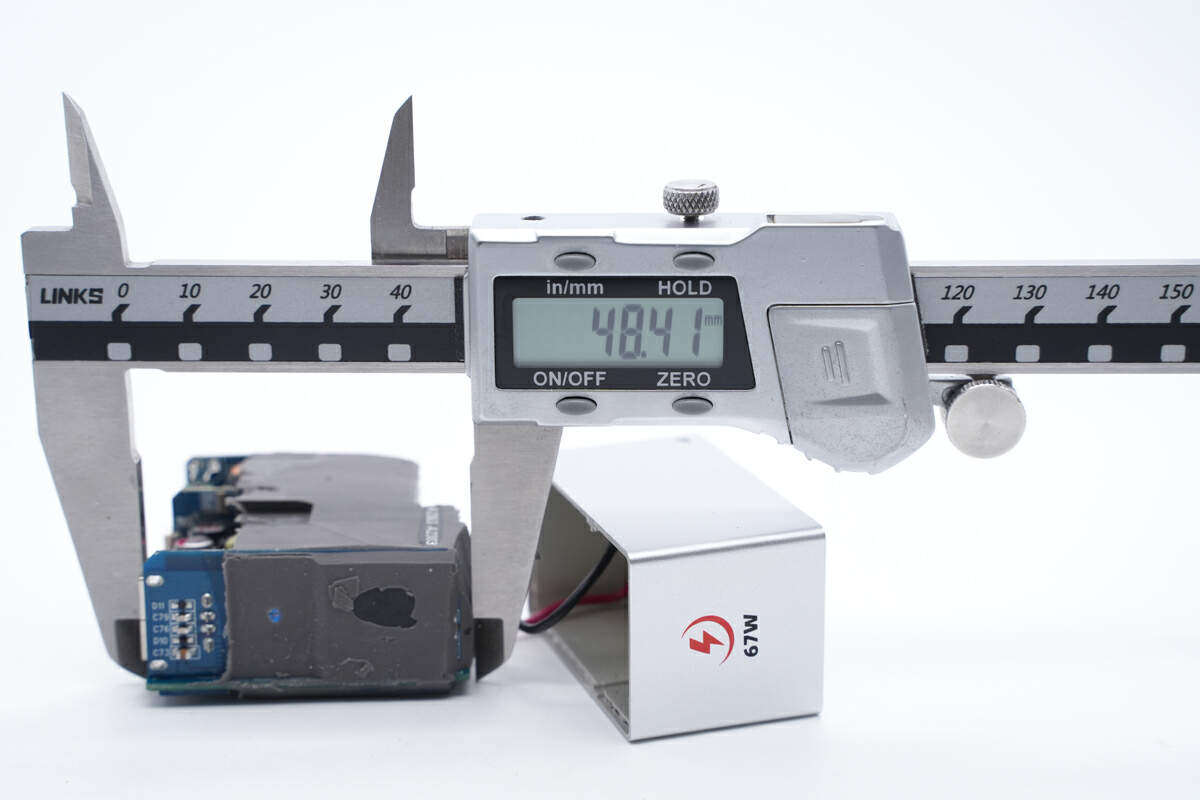

测得PCBA模块长度约为48.41mm。

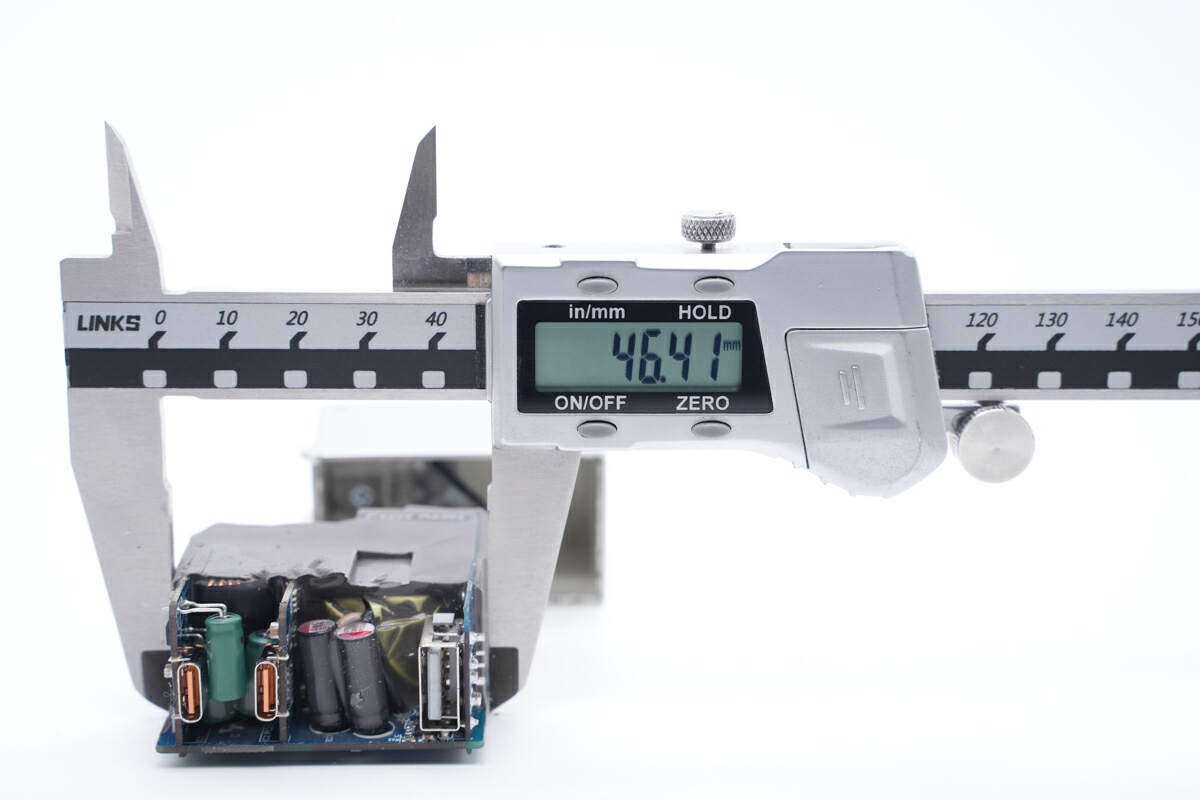

宽度约为46.41mm。

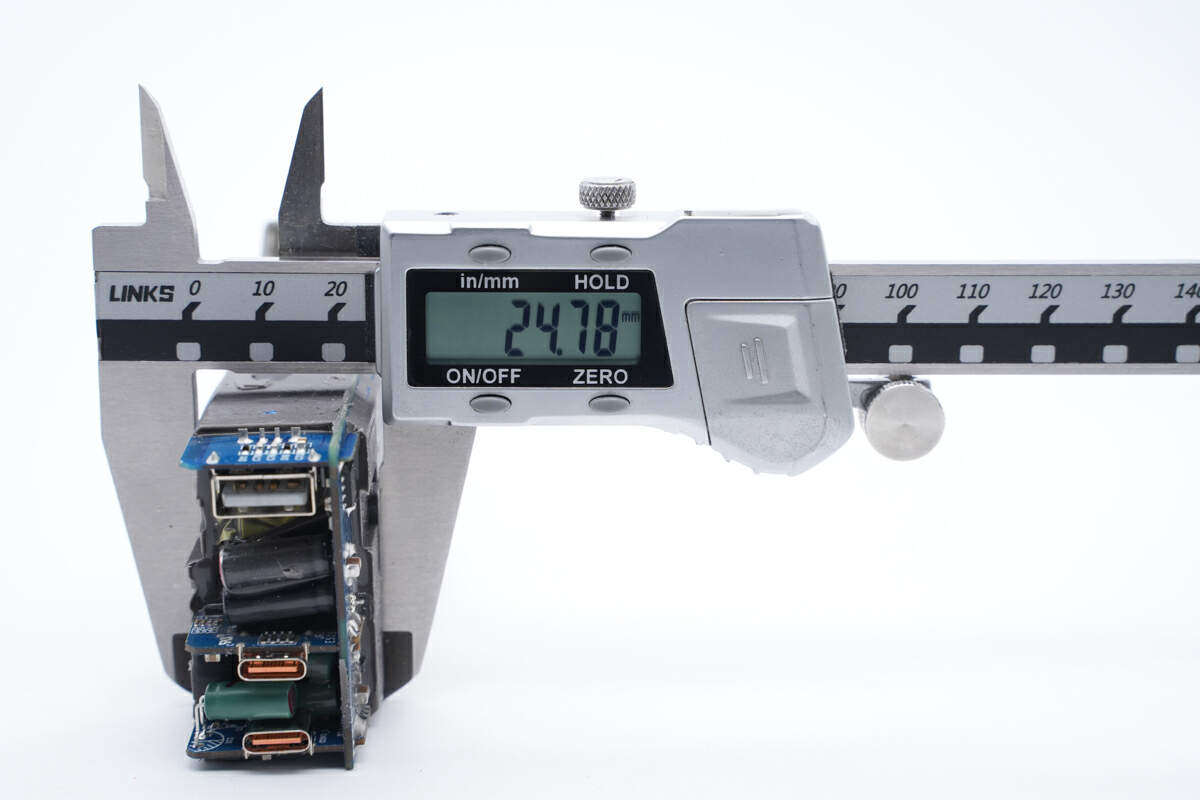

厚度约为24.78mm。
将胶清理干净方便观察器件。

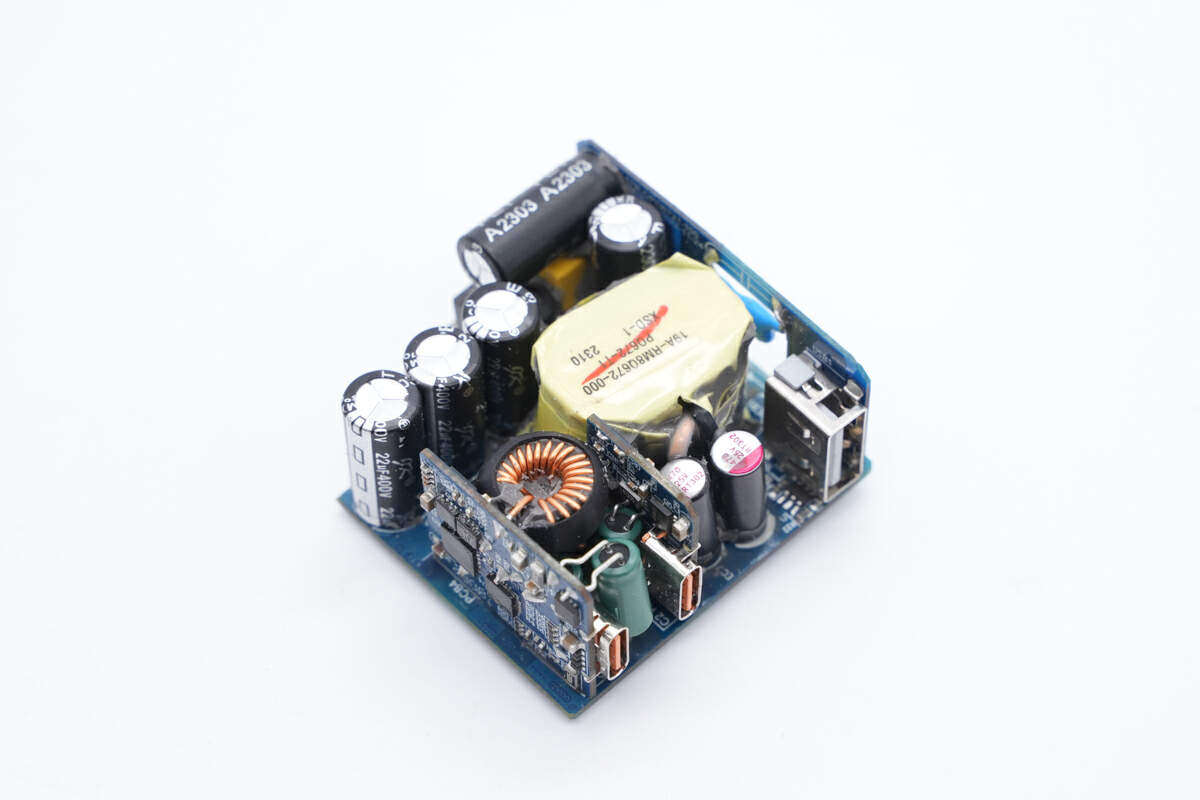

PCBA模块正面一栏，焊接多块小板充分利用内部空间，器件排布整齐紧凑。

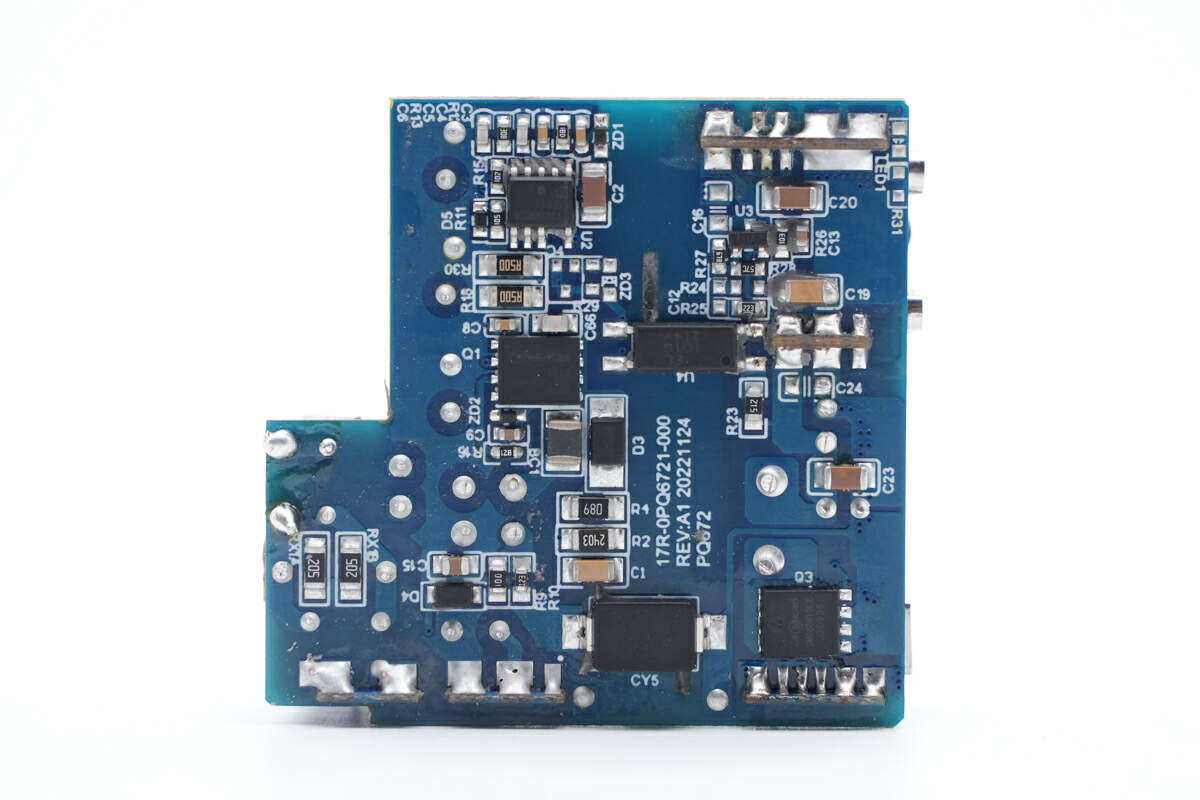

PCB板背面一览，设有开关电源主控芯片、初级MOS管、光耦以及同步整流管。

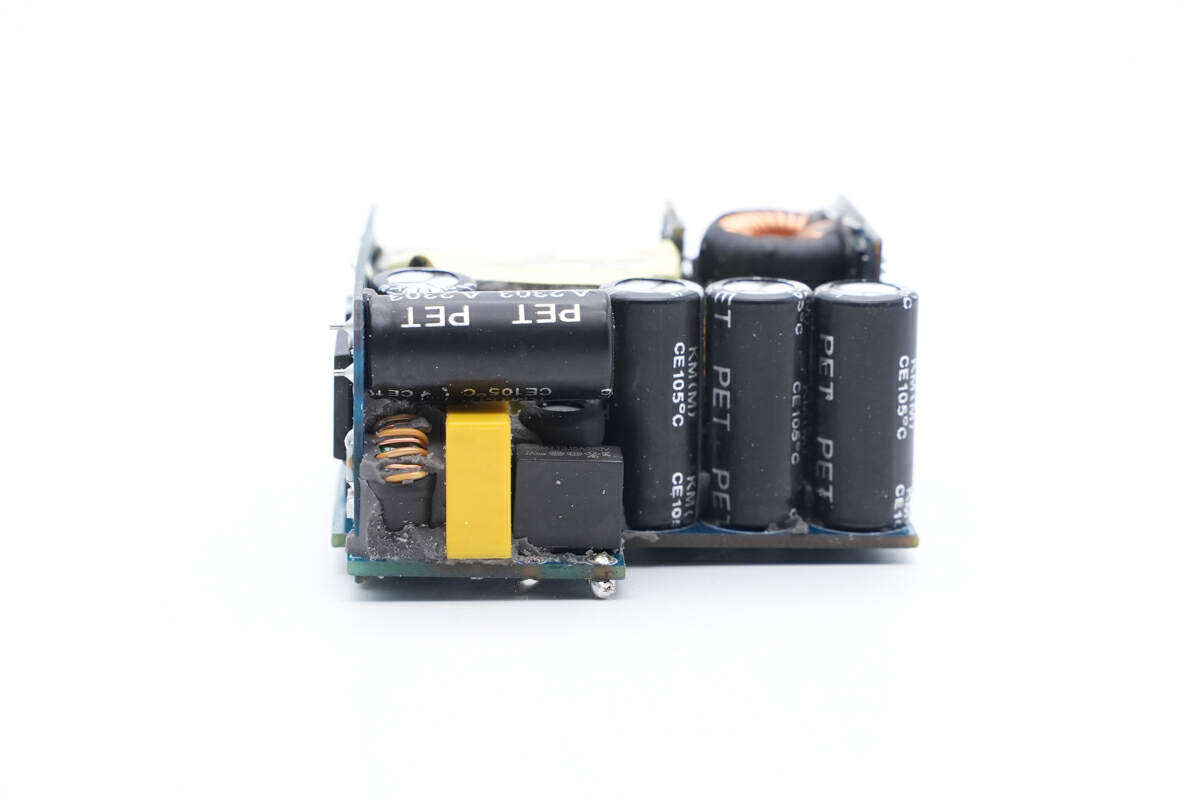

模块输入端一览，主板前端设有延时保险丝、安规X电容、共模电感、工字电感以及三颗高压滤波电解电容。

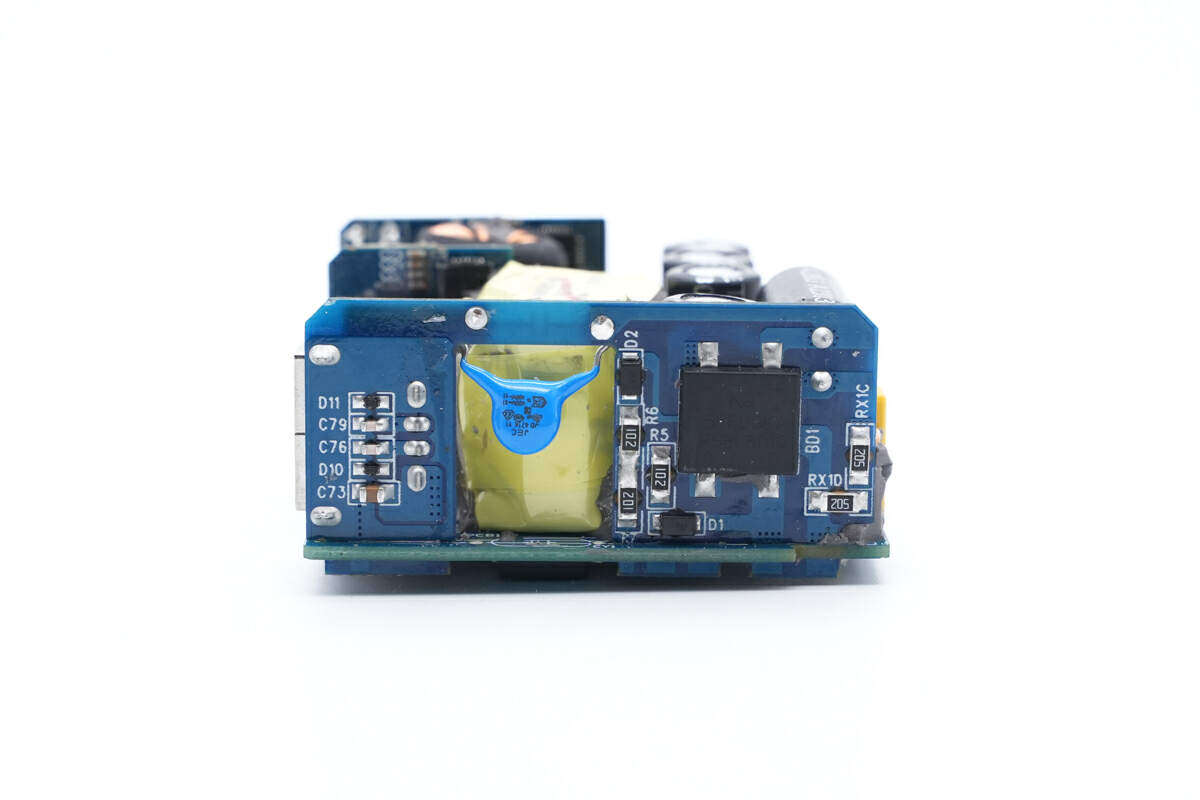

侧边小板背面设有整流桥，中间区域镂空方便Y电容沉板降低宽度。
将侧边小板拆下，正面还设有一颗高压滤波电解电容。

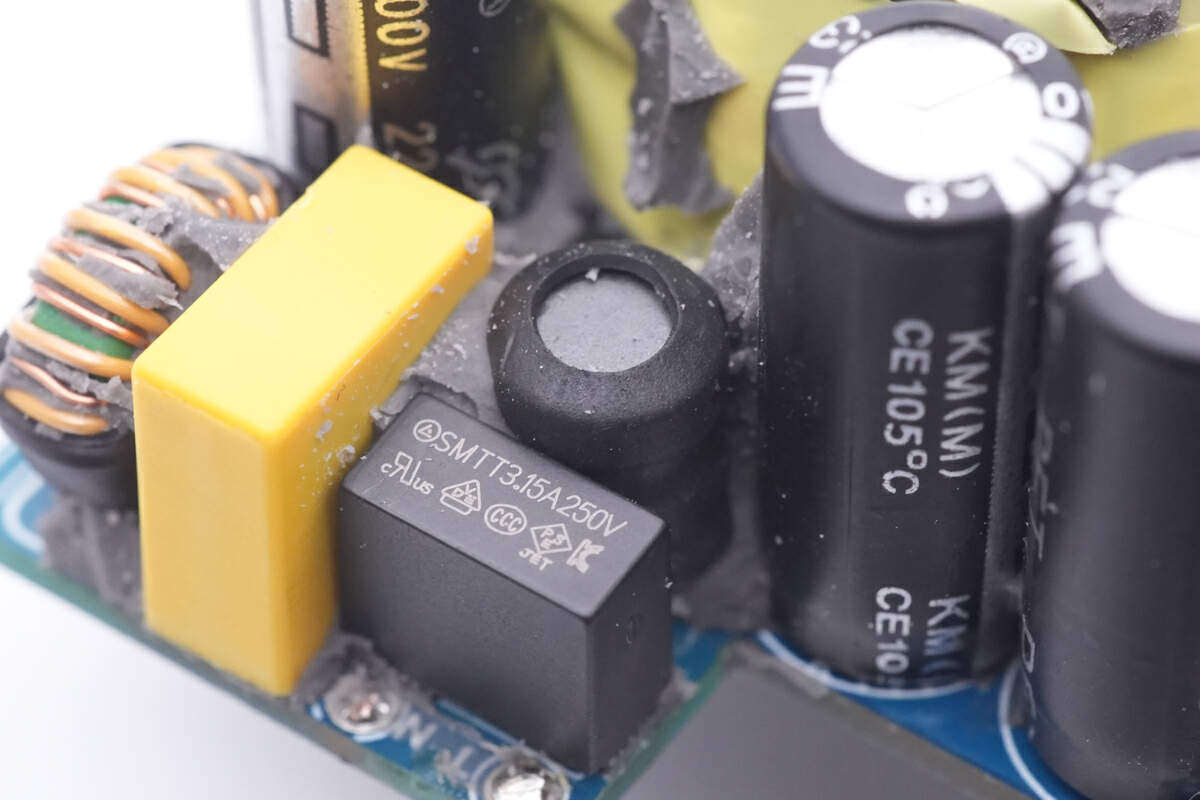

延时保险丝规格为3.15A 250V。

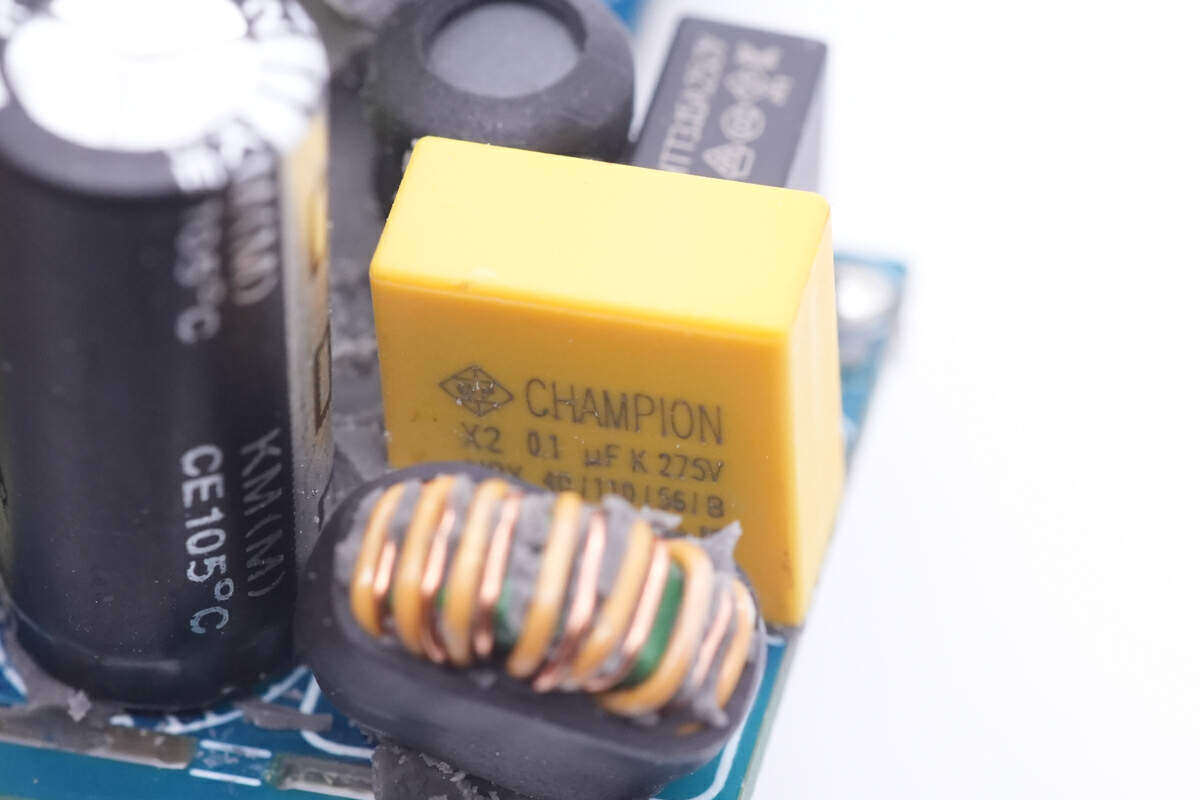

安规X2电容容量0.1μF，品牌为CHAMPION，来自东莞市全鹏电子科技有限公司。

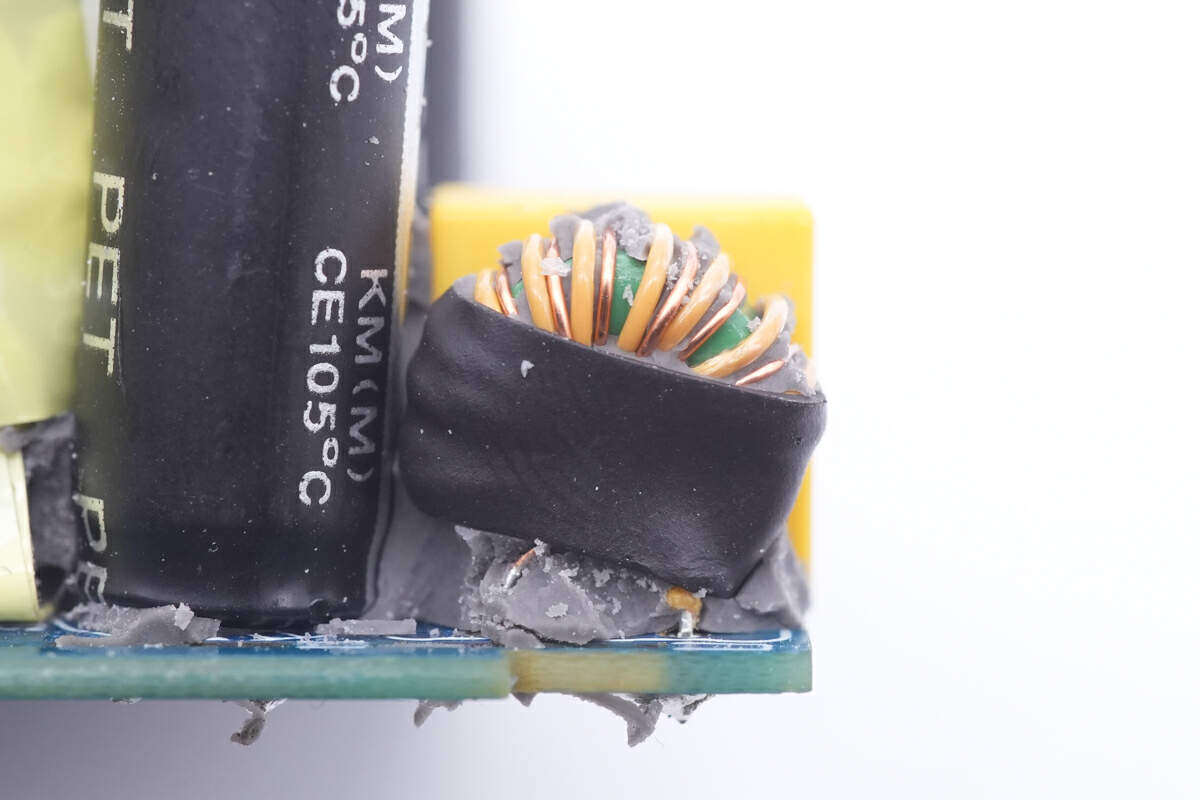

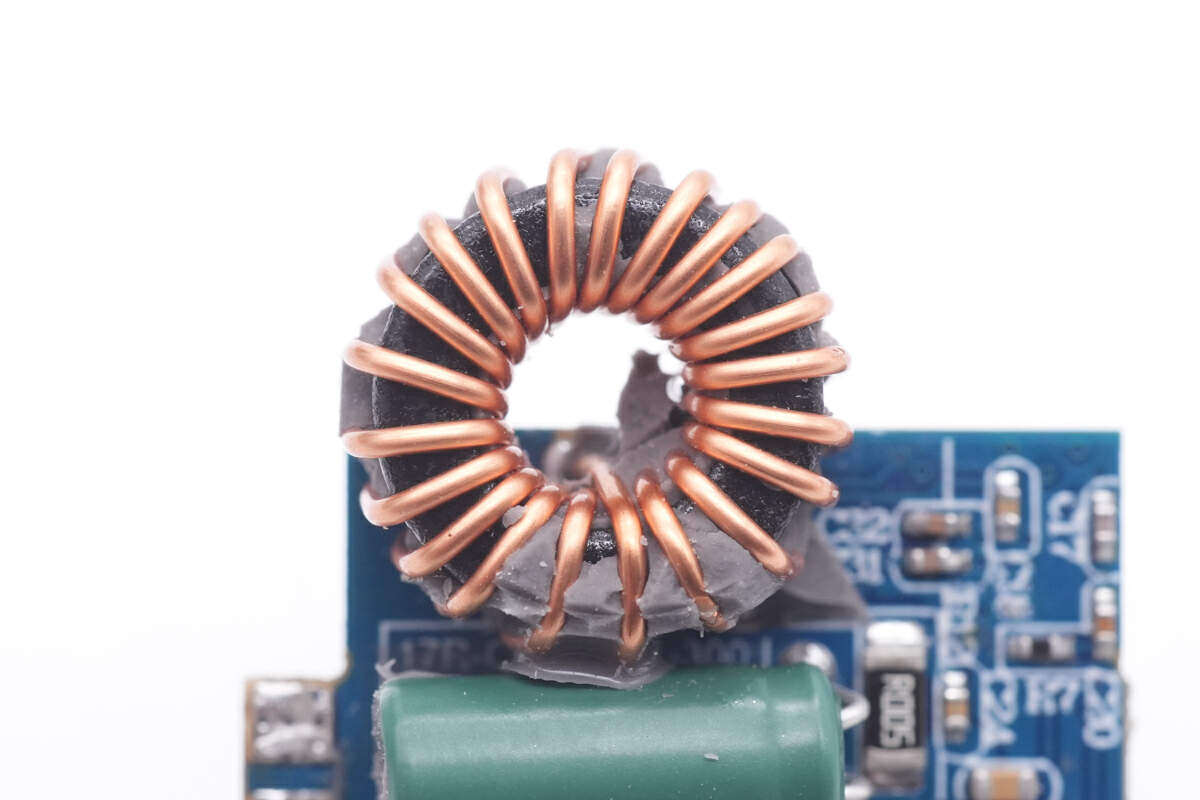

共模电感双线绕制并外套热缩管，用于滤除EMI干扰。

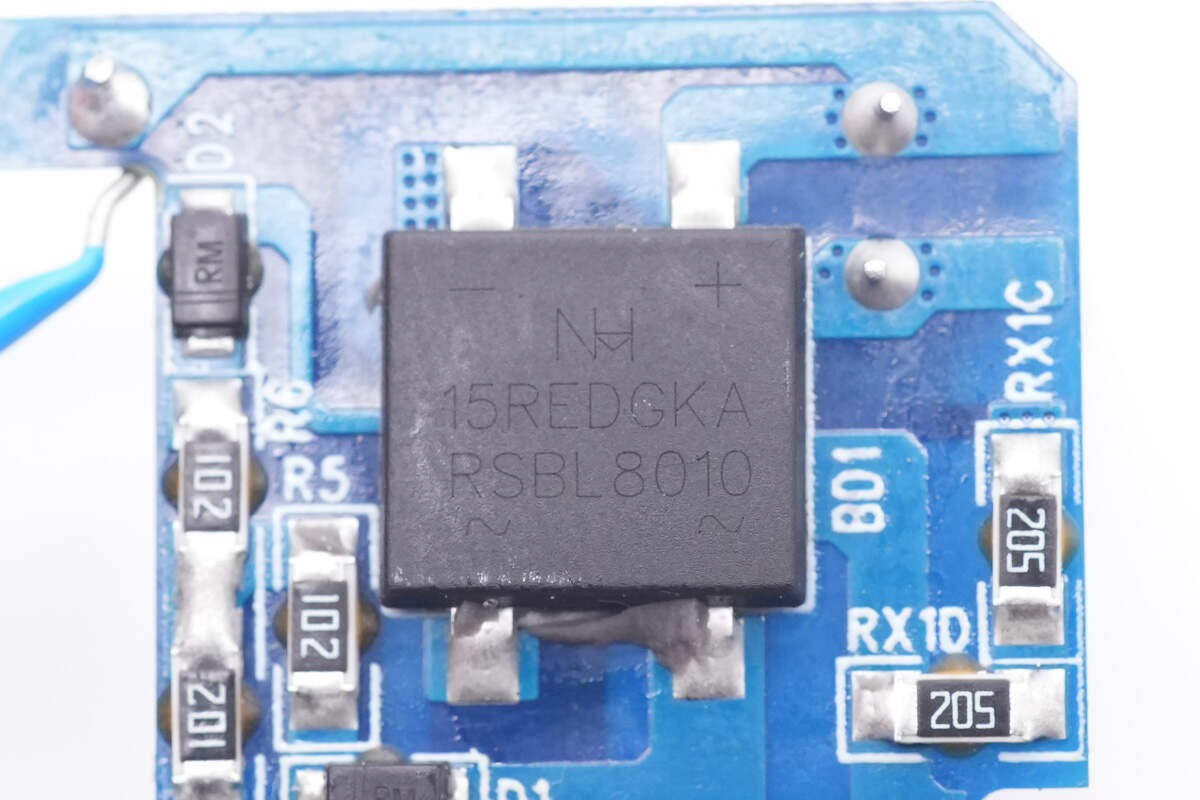

RSBBL8010整流桥特写。
工字电感外套热缩管。

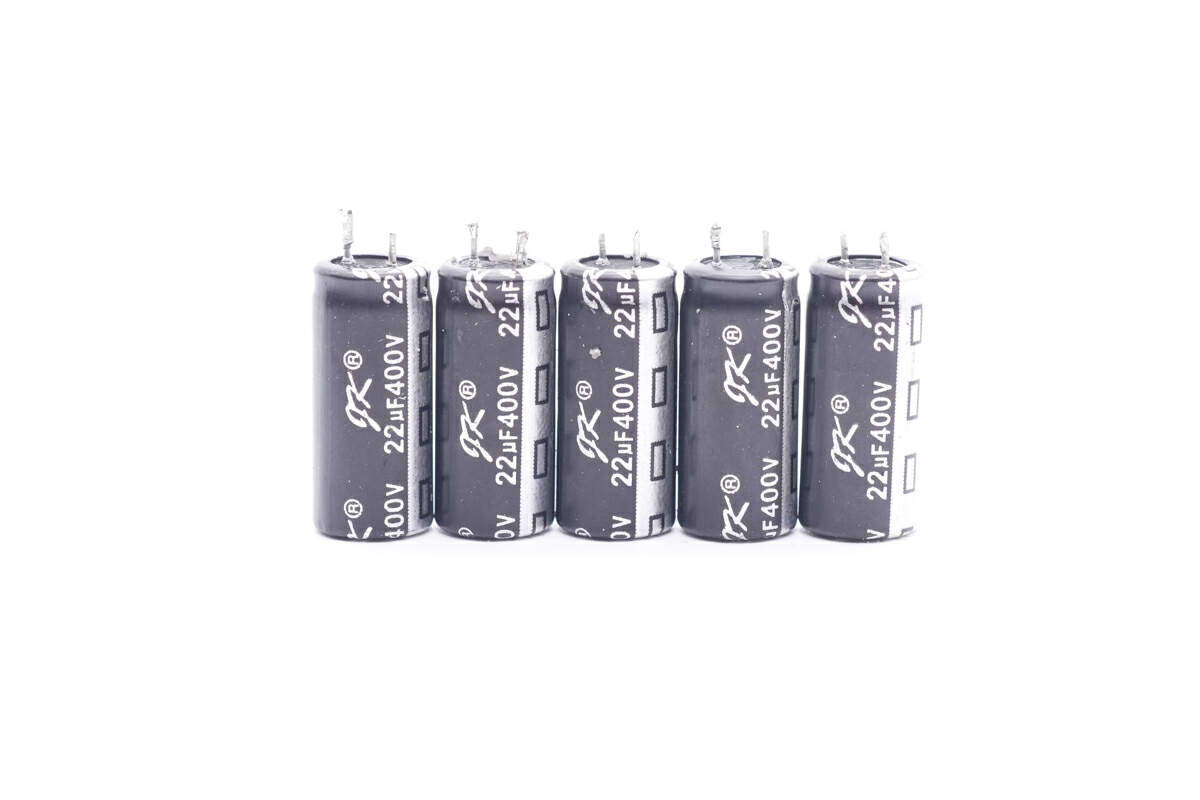

五颗高压滤波电解电容来自军康，规格都是400V 22μF。

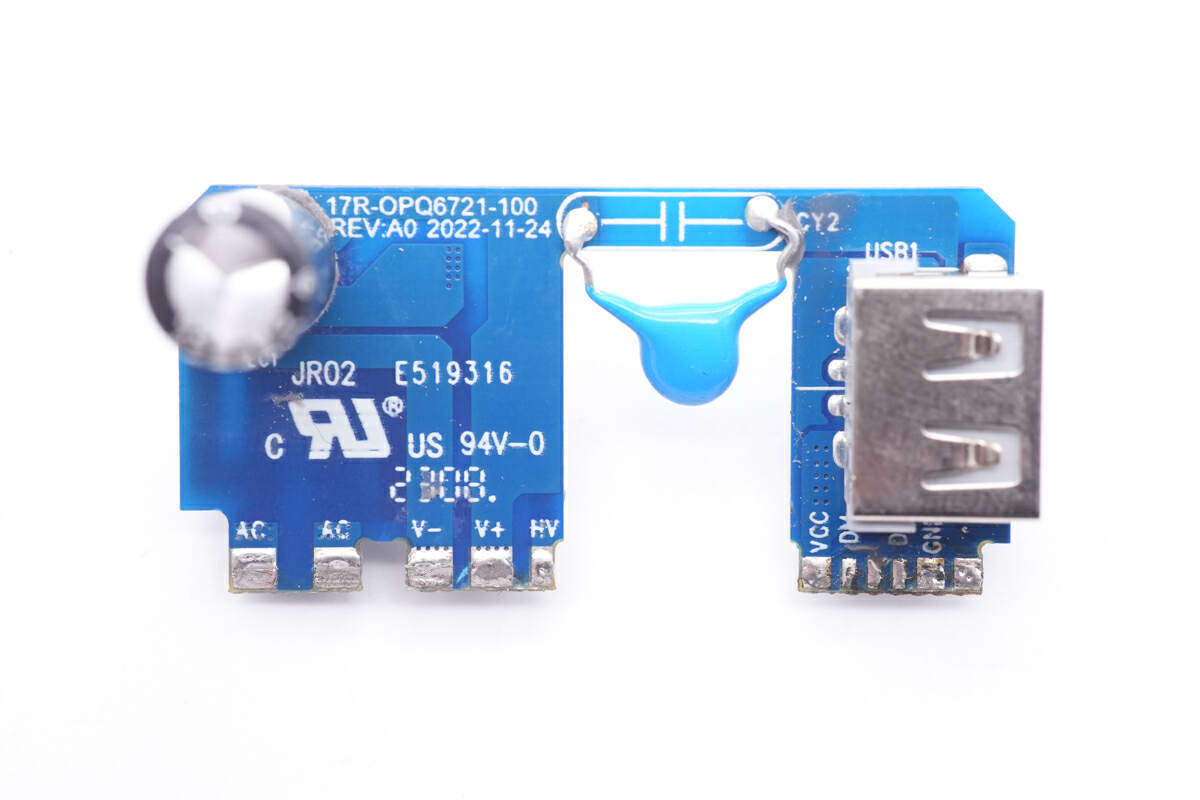

将侧边以及输出端小板全部拆下。

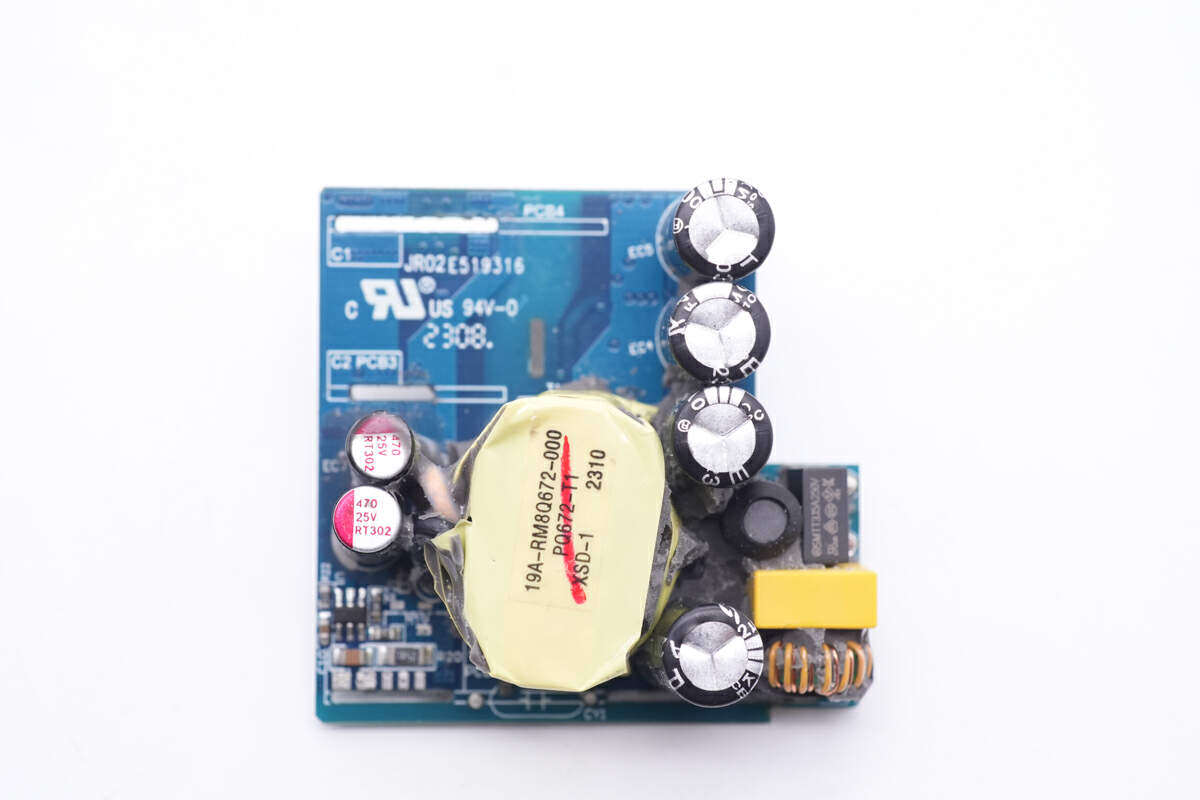

主板正面还有变压器以及两颗固态电容，左上角有一颗同步整流控制器。
主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

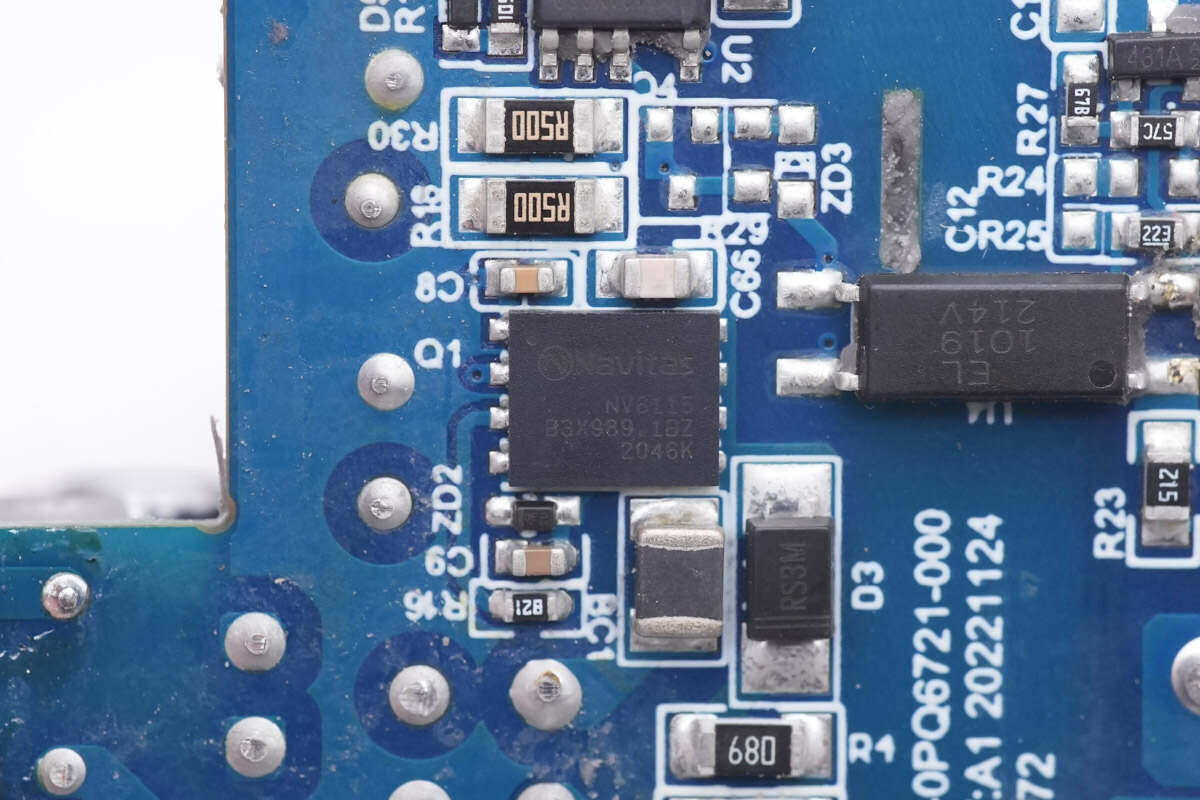

初级开关管采用纳微NV6115氮化镓功率芯片，该芯片为高频软开关拓扑优化。内置独立的驱动器以及复杂的逻辑控制电路，支持5-15V的宽范围逻辑信号输入。内置170mΩ导阻、耐压650V的氮化镓开关管，支持2MHz开关频率。采用5*6mm QFN封装，节省面积。纳微通过将驱动器和氮化镓开关管以及逻辑电路集成在一个封装中，实现了高集成度，高可靠性的氮化镓功率芯片设计。

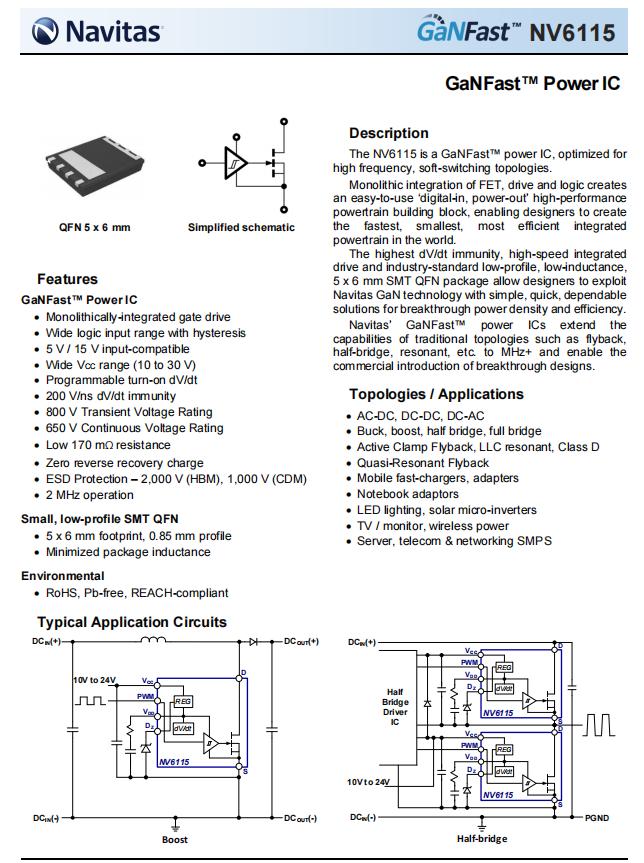

纳微半导体 NV6115 详细资料。
充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、小米65W USB PD 氮化镓充电器、SlimQ 65W氮化镓USB PD快充充电器1A1C、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器、ROxANNE 66W氮化镓USB PD双口快充充电器等产品采用，获得市场高度认可。
变压器磁芯采用胶带严密包裹绝缘。
EL 1019光耦用于输出电压反馈。

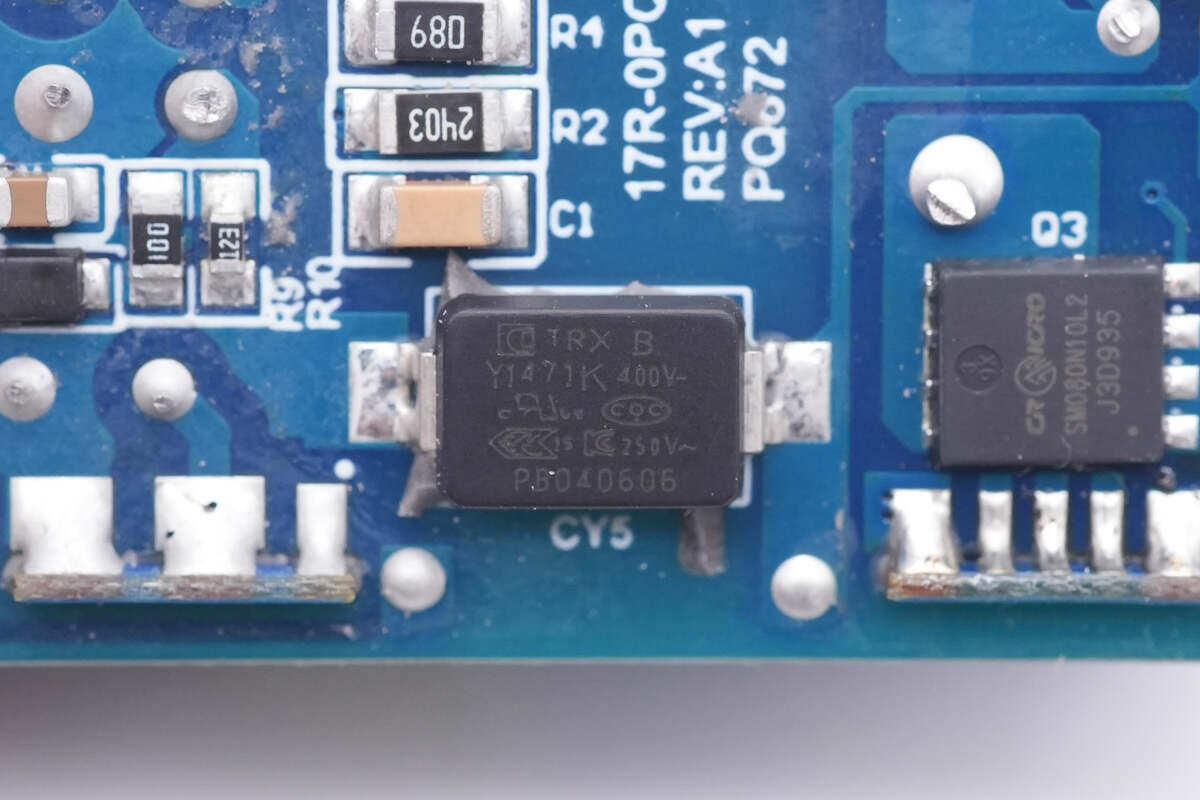

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

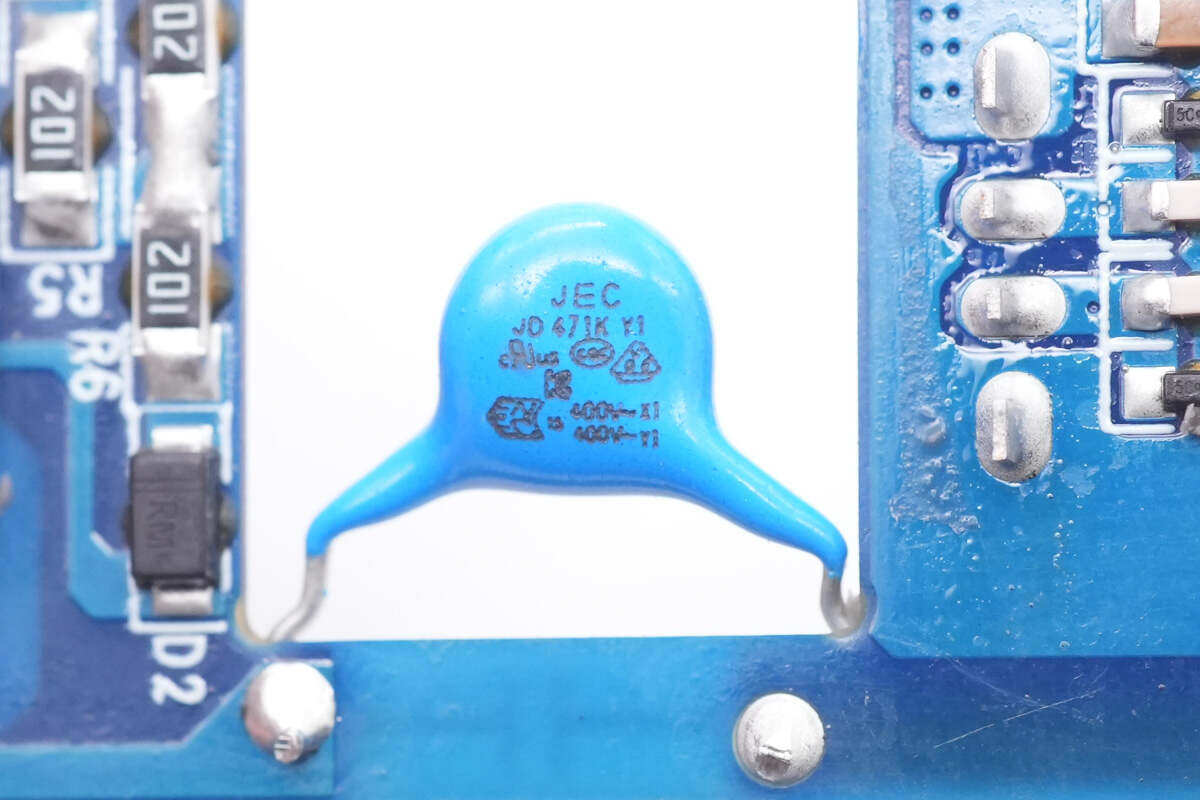

另一颗蓝色Y电容来自JEC智旭电子。
同步整流控制器丝印IBHJN，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通。

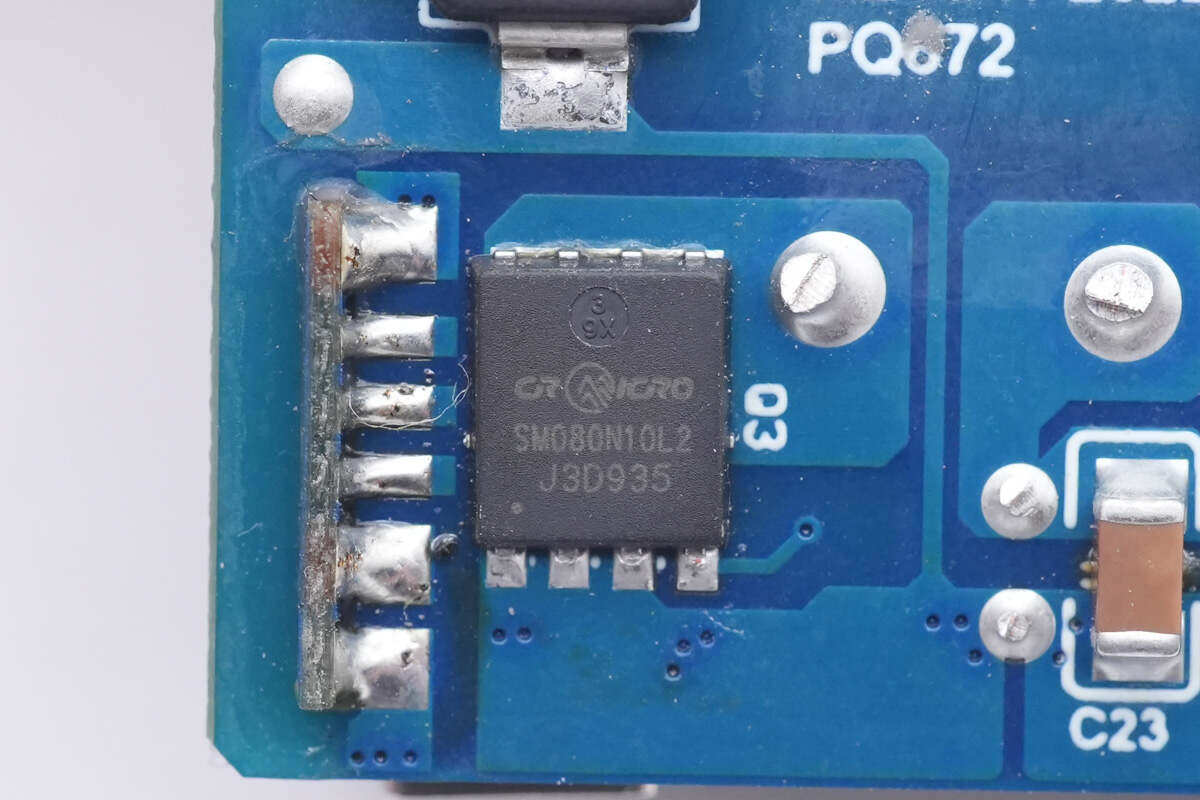

同步整流管来自华润微，型号为CRSM080N10L2，是一颗耐压100V的NMOS，导阻6.8mΩ，采用DFN5*6封装。

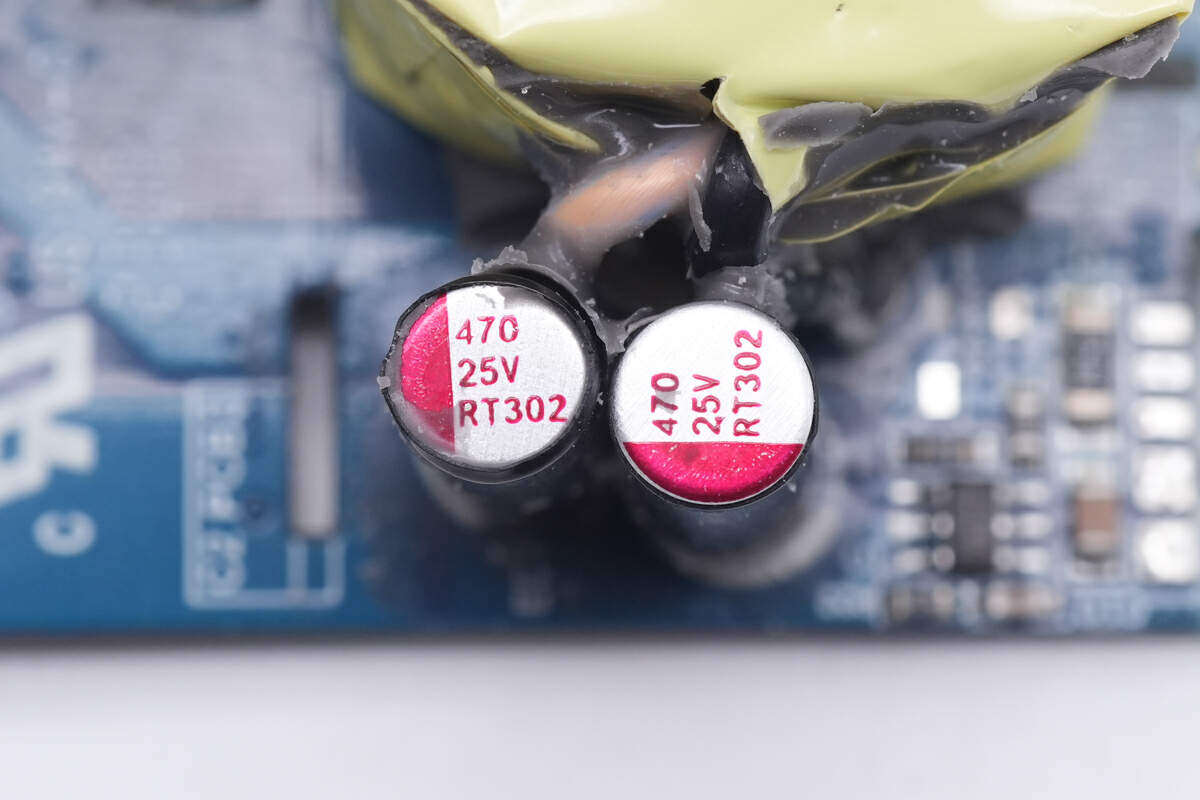

两颗滤波固态电容均来自PolyCap柏瑞凯，为RT系列固态电容，尺寸为6.3*14mm，细长型的尺寸非常适合应用于紧凑的快充PCB设计，规格为470μF 25V，为Vbus主回路提供平滑的直流电压。
充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。

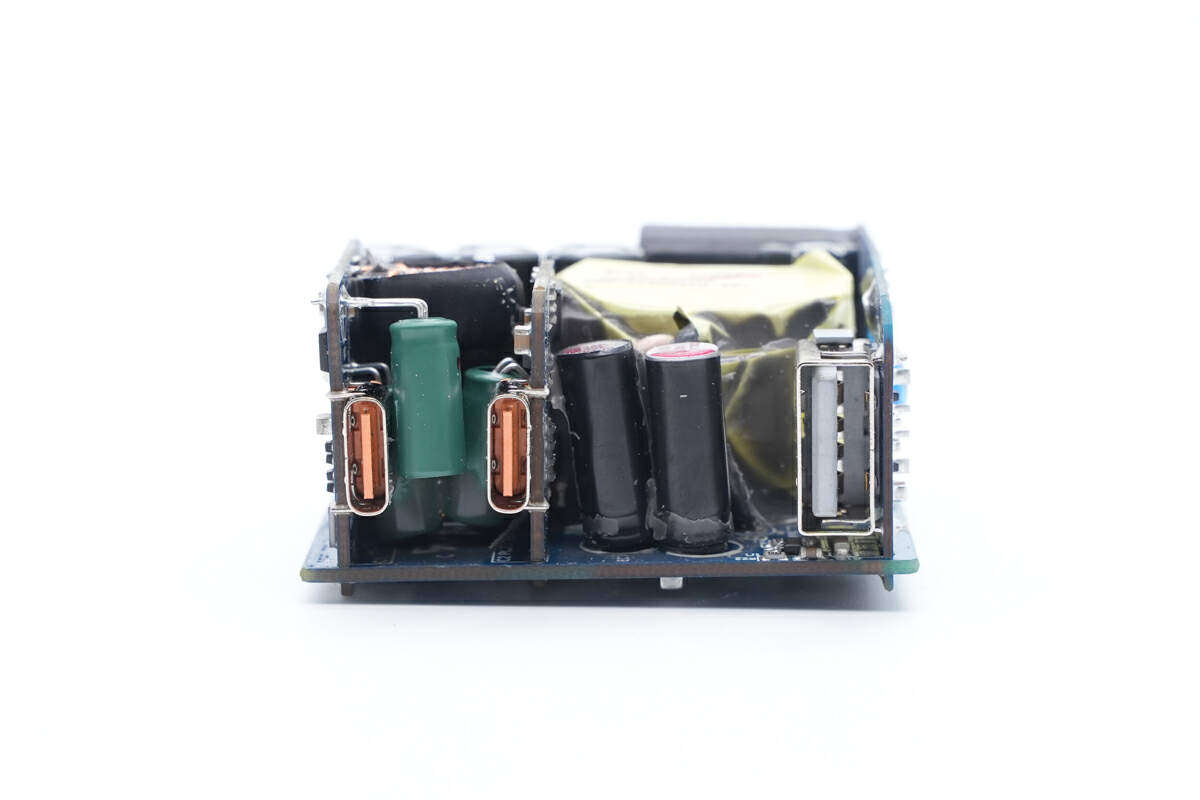

输出端两块小板焊接降压电路，滤波电容和USB-C母座。
USB-C1母座所在小板背面一览，设有同步降压转换器，协议芯片，降压开关管以及输出VBUS开关管。
USB-C1口的降压电路主控芯片均采用智融SW3516P，用于进行降压控制和协议识别。智融SW3516P是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。
SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

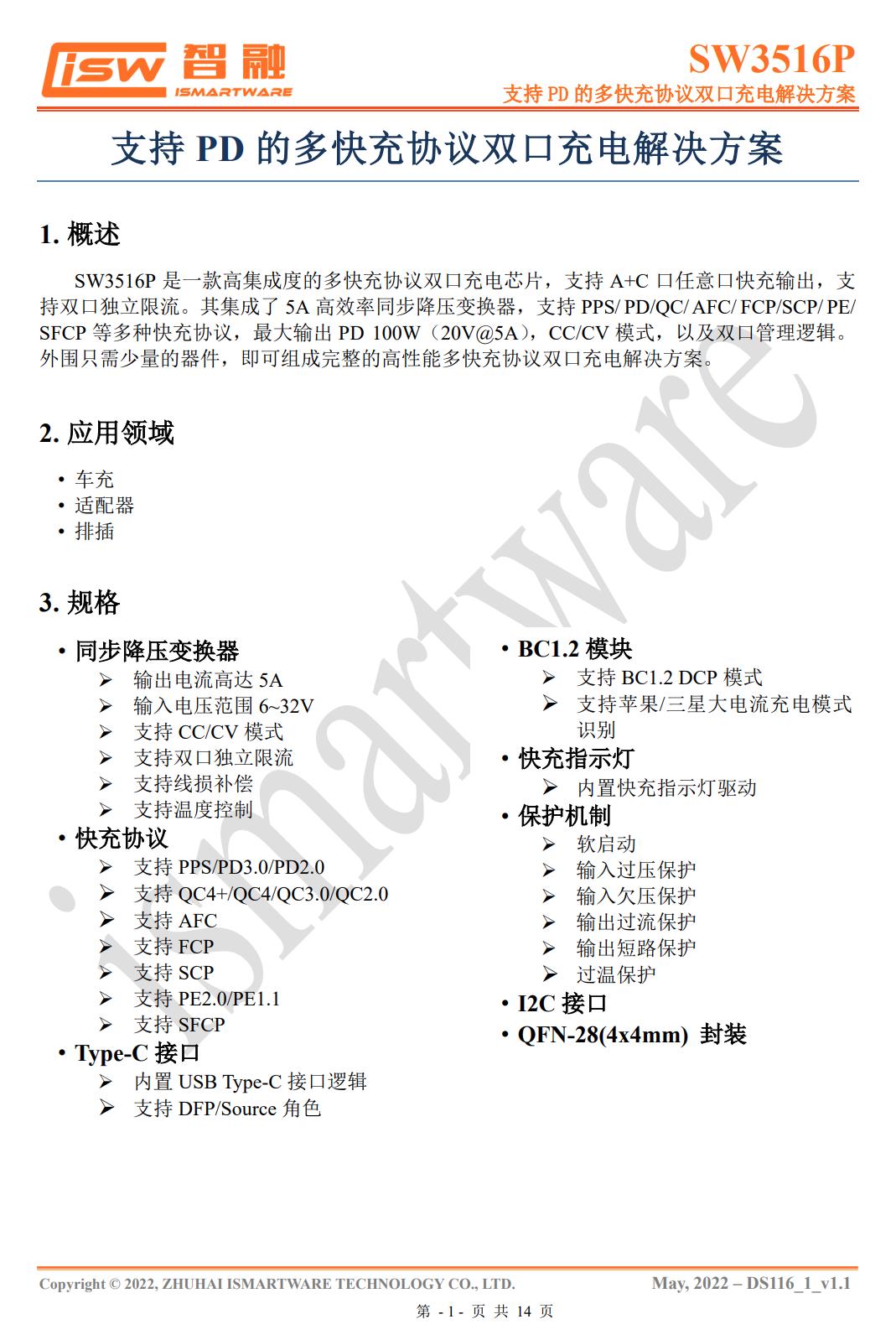

智融SW3516P 详细资料。

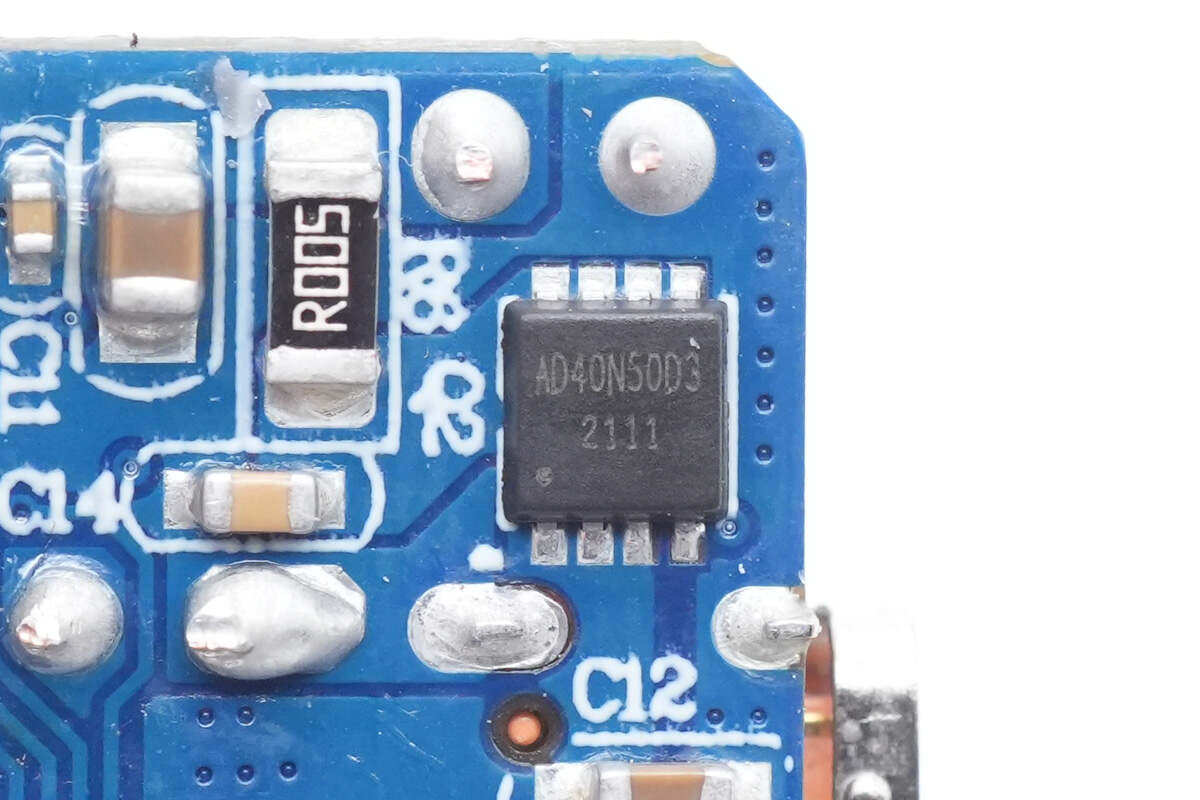

SW3516P外置的两颗降压开关管来自砹德曼，型号AD40N50D3，NMOS，耐压40V，采用PPAK3*3封装。
用于USB-C1口输出的VBUS开关管，和同步降压开关管为同一型号。

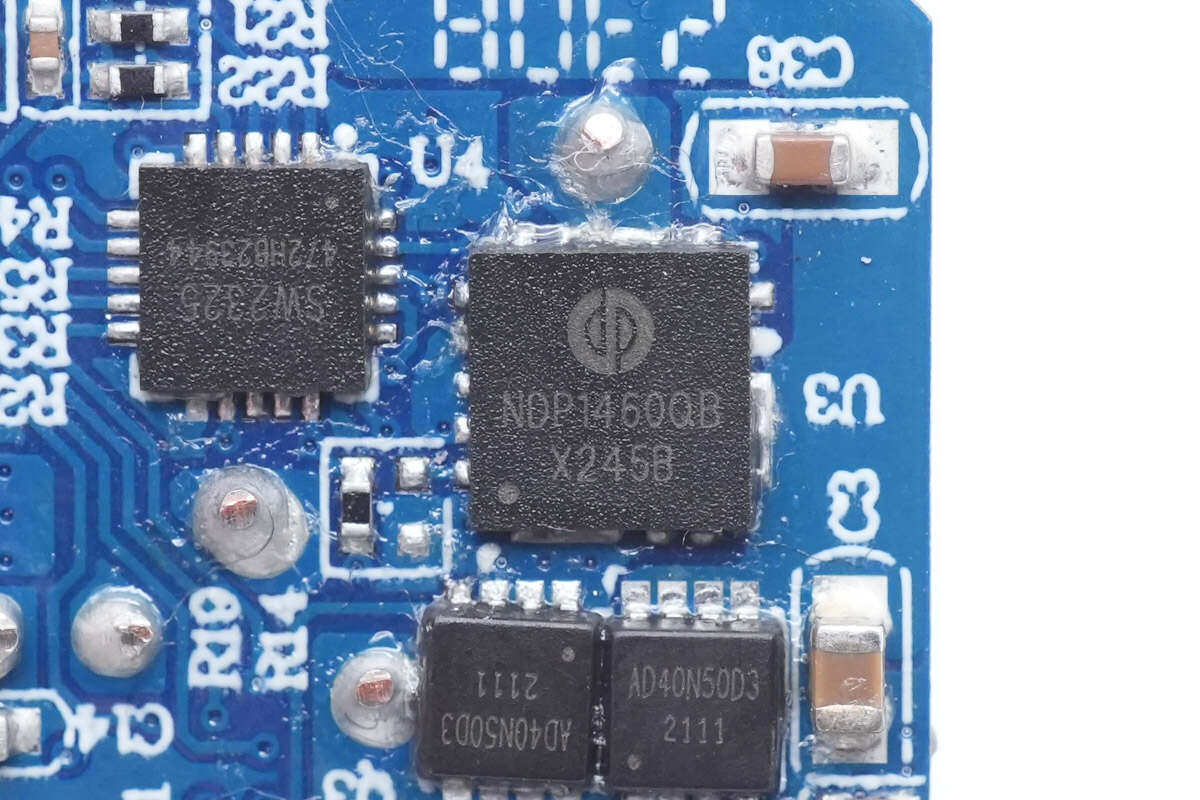

USB-A口降压电路采用芯潭微NDP1460QB，是一颗38V输入电压，6A连续输出电流的同步降压转换器，内置14mΩ同步降压管，支持双路恒压恒流控制，内置补偿元件，采用散热增强的QFN5*5封装。

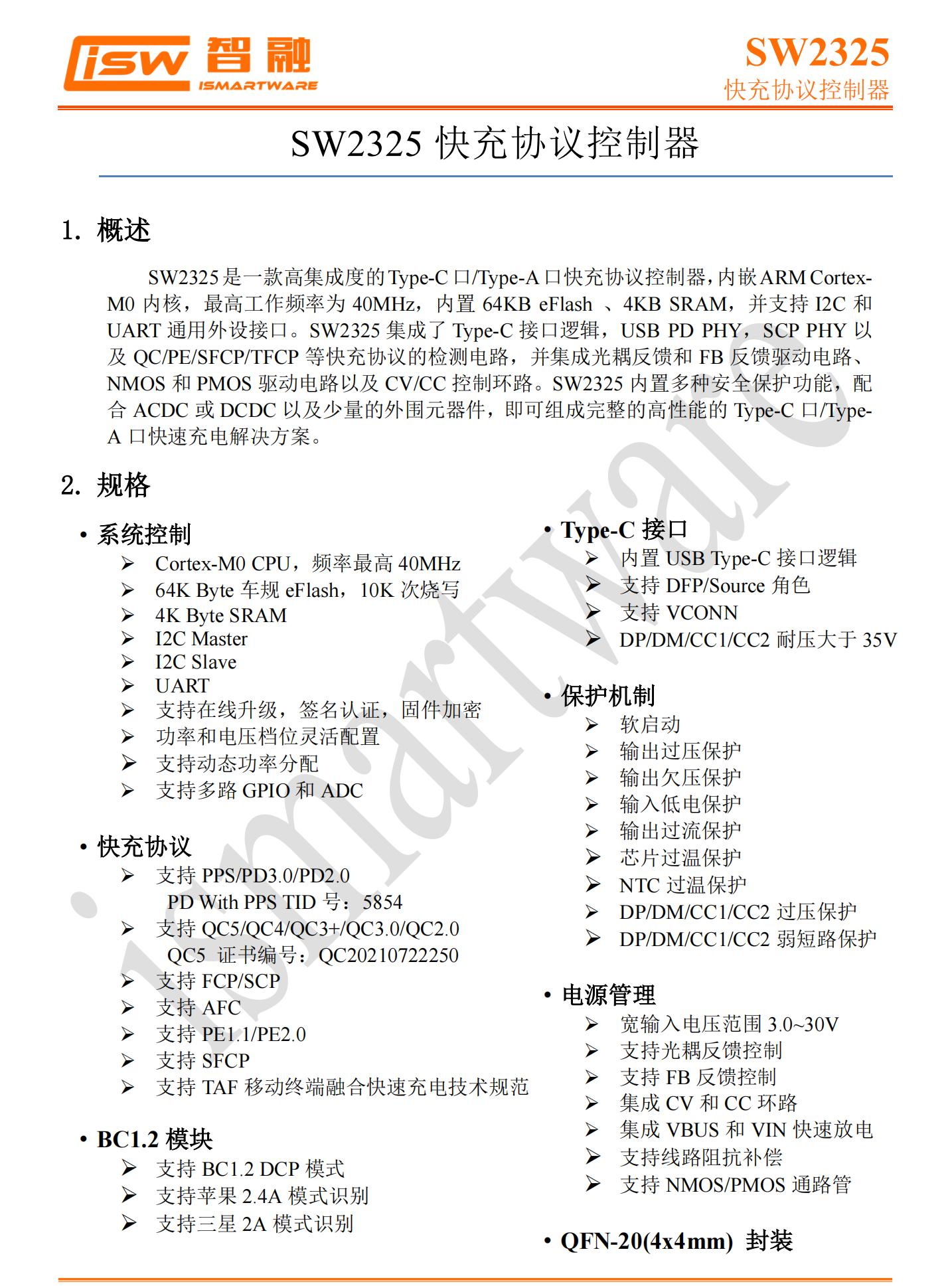

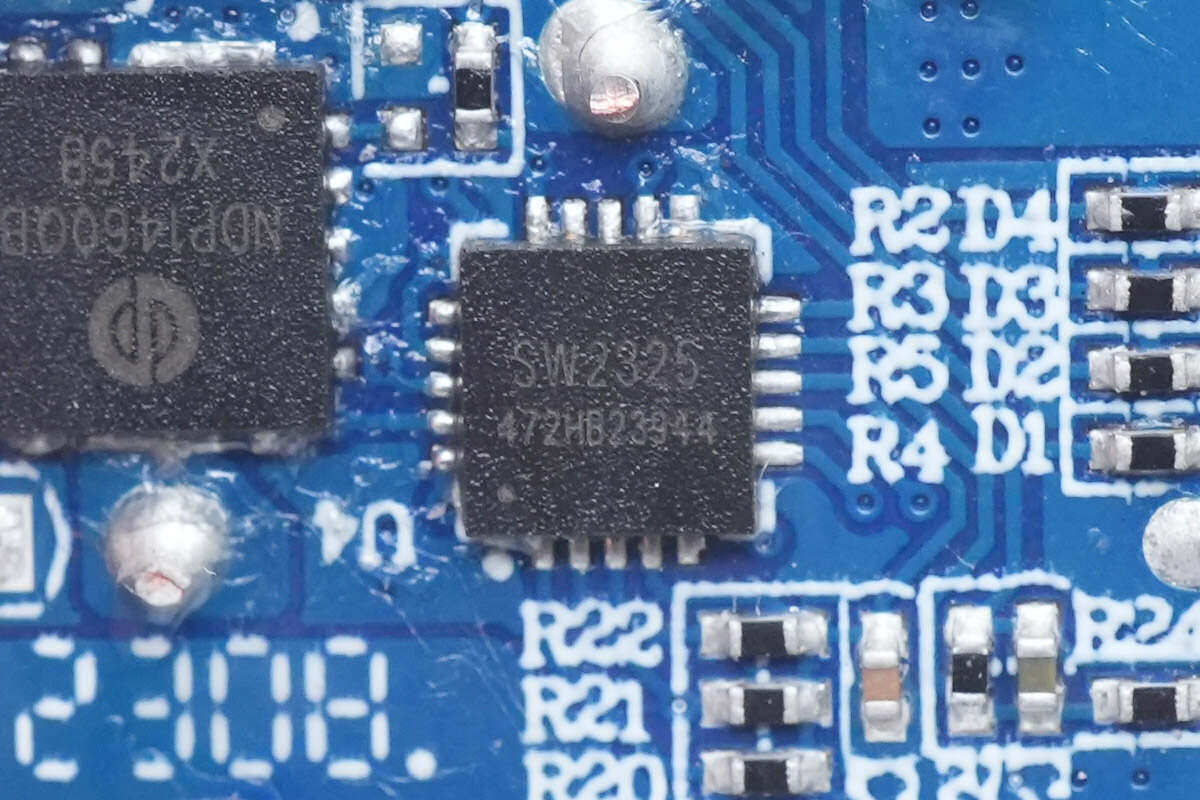

USB-A口协议芯片采用智融SW2325，这是一款高集成度的Type-C口/Type-A口快充协议控制器，内嵌ARM Cortex-M0 内核，最高工作频率为 40MHz，内置 64KB eFlash 、4KB SRAM，并支持 I2C 和 UART 通用外设接口。
SW2325 集成了 Type-C 接口逻辑，USB PD PHY，SCP PHY 以及 QC/PE/SFCP/TFCP 等快充协议的检测电路，并集成光耦反馈和 FB 反馈驱动电路、 NMOS 和 PMOS 驱动电路以及CV/CC 控制环路。
SW2325 内置多种安全保护功能，配合 ACDC 或 DCDC 以及少量的外围元器件，即可组成完整的高性能的 Type-C 口/Type-A 口快速充电解决方案。

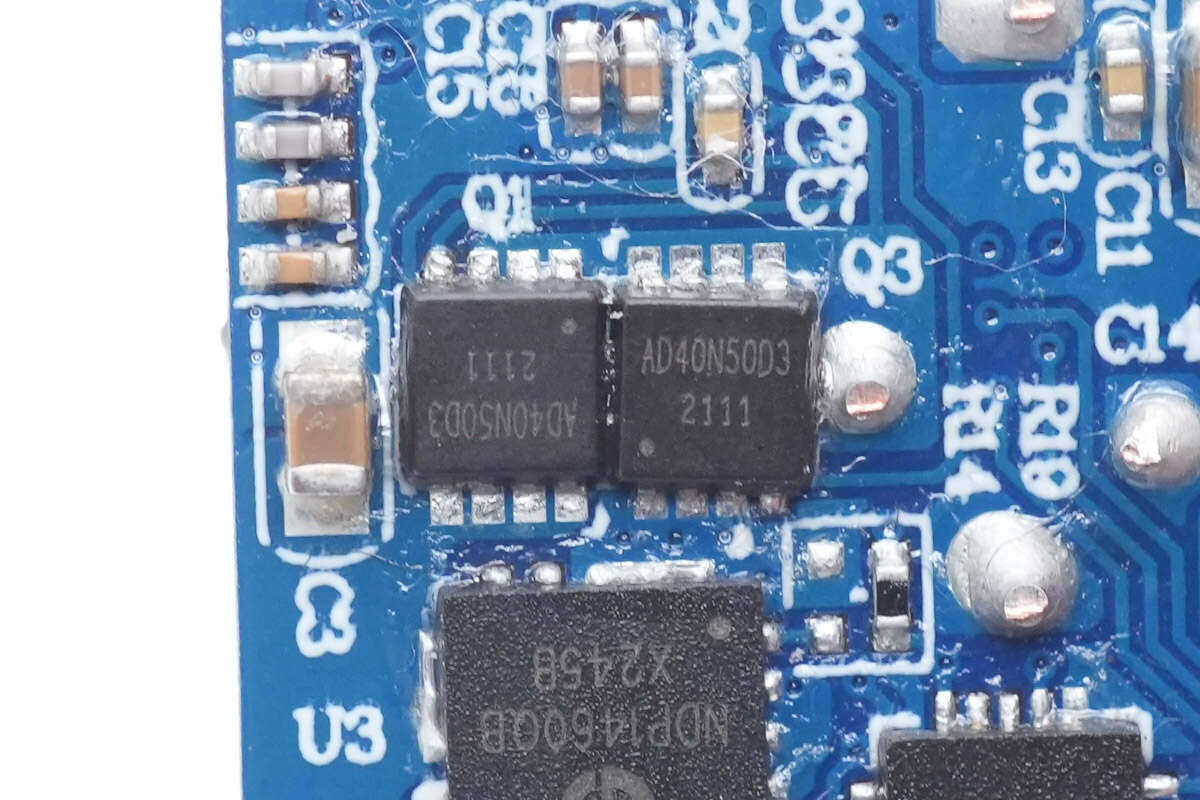

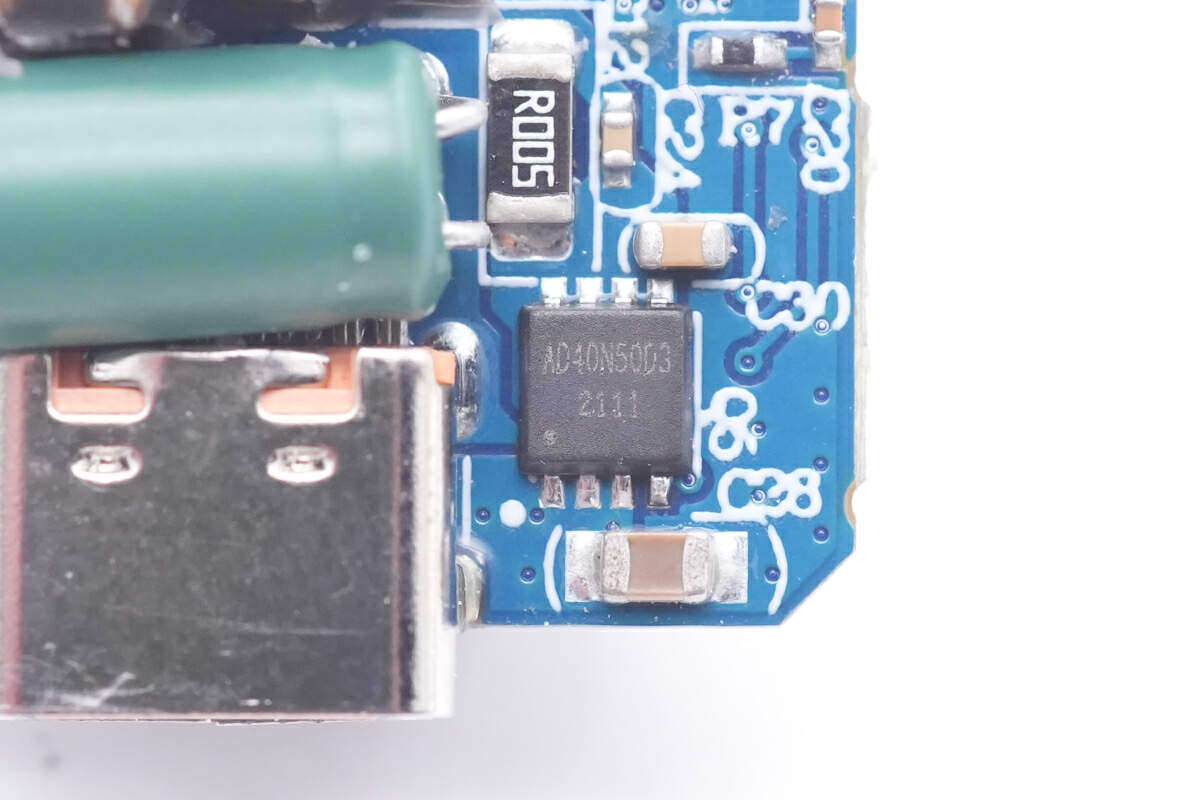

USB-A口输出VBUS开关管也是砹德曼AD40N50D3。
小板上的两颗降压电感外套绝缘管。

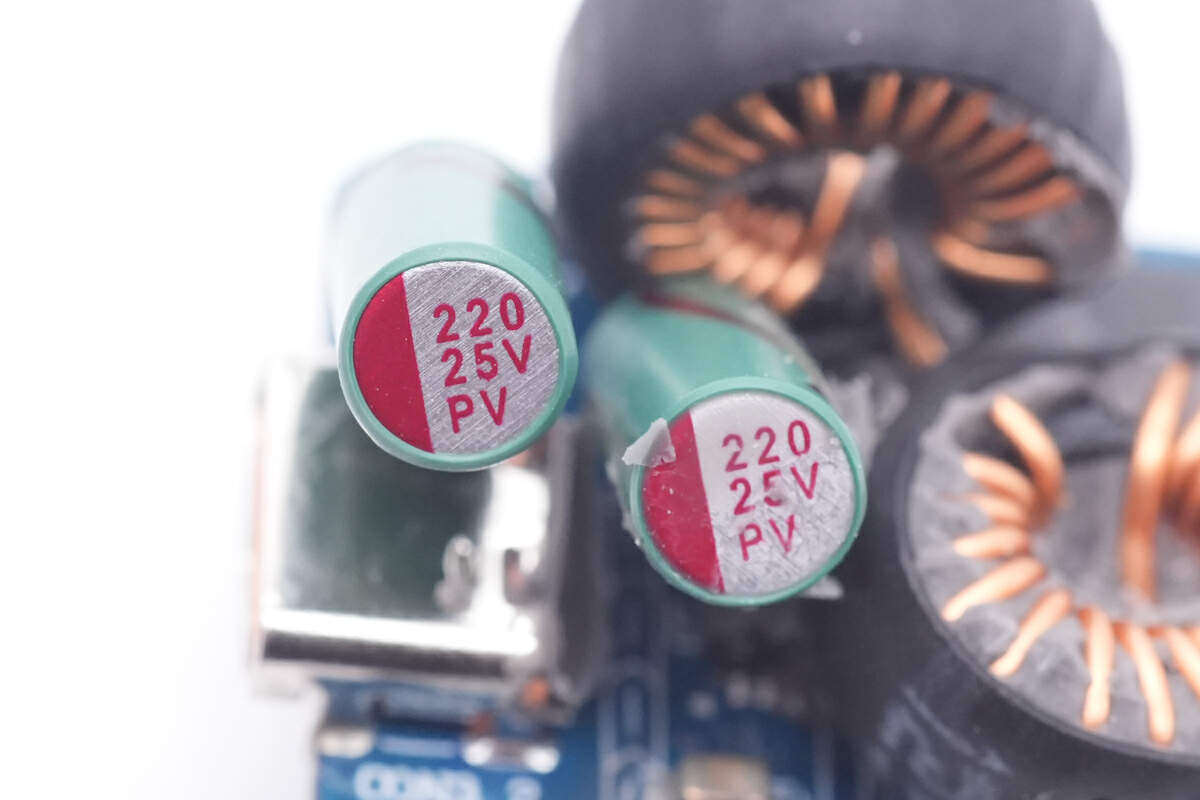

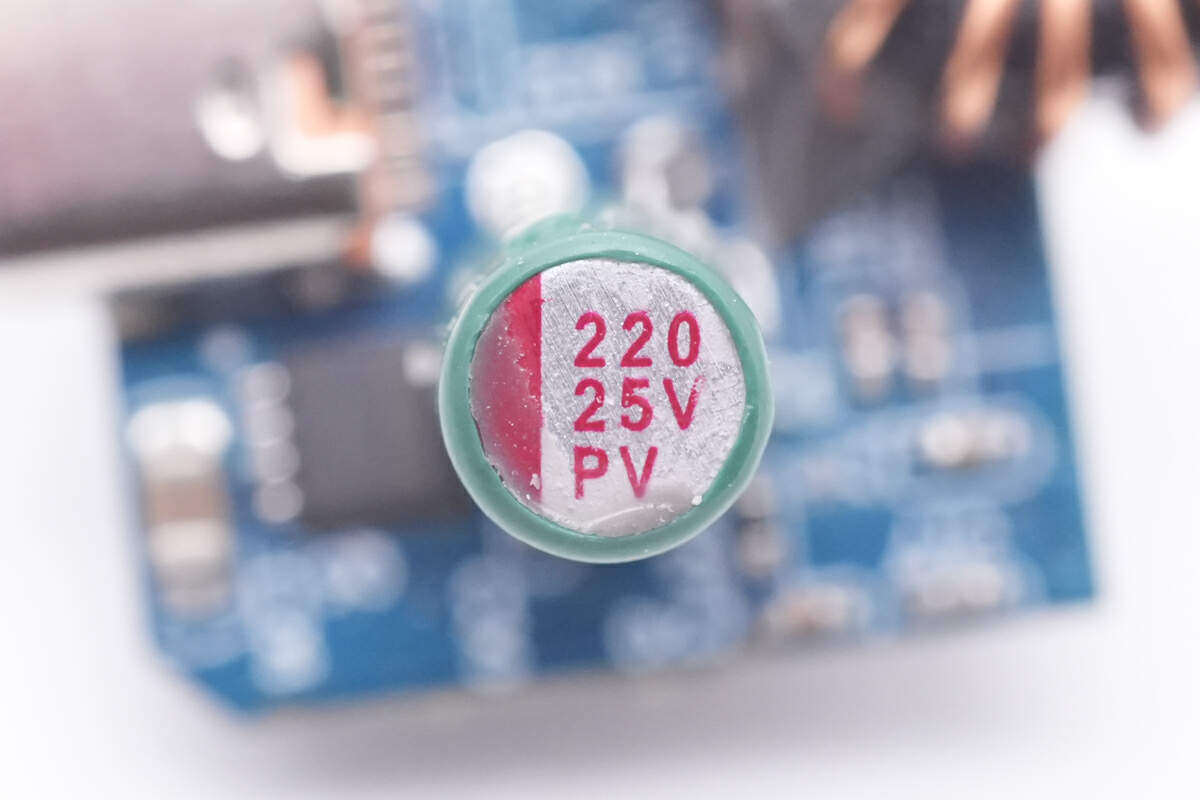

两颗降压输出滤波固态电容特写，规格都是25V 220μF。
USB-C2母座所在小板背面设有降压协议芯片、降压开关管。
正面设有降压电感、滤波固态电容以及输出VBUS开关管。

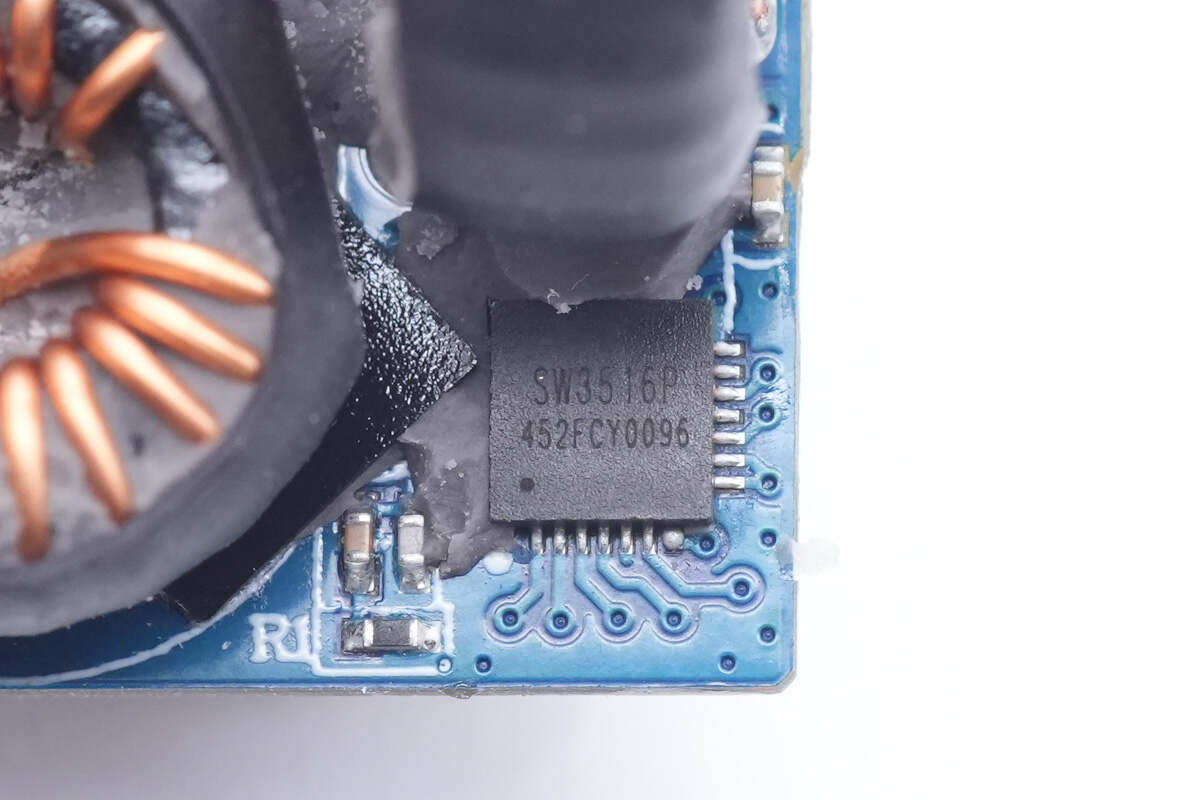

USB-C2口降压协议芯片也是采用智融SW3516P。
两颗降压开关管也是砹德曼AD40N50D3。
降压电感特写。
降压输出滤波固态电容特写，规格也是25V 220μF。

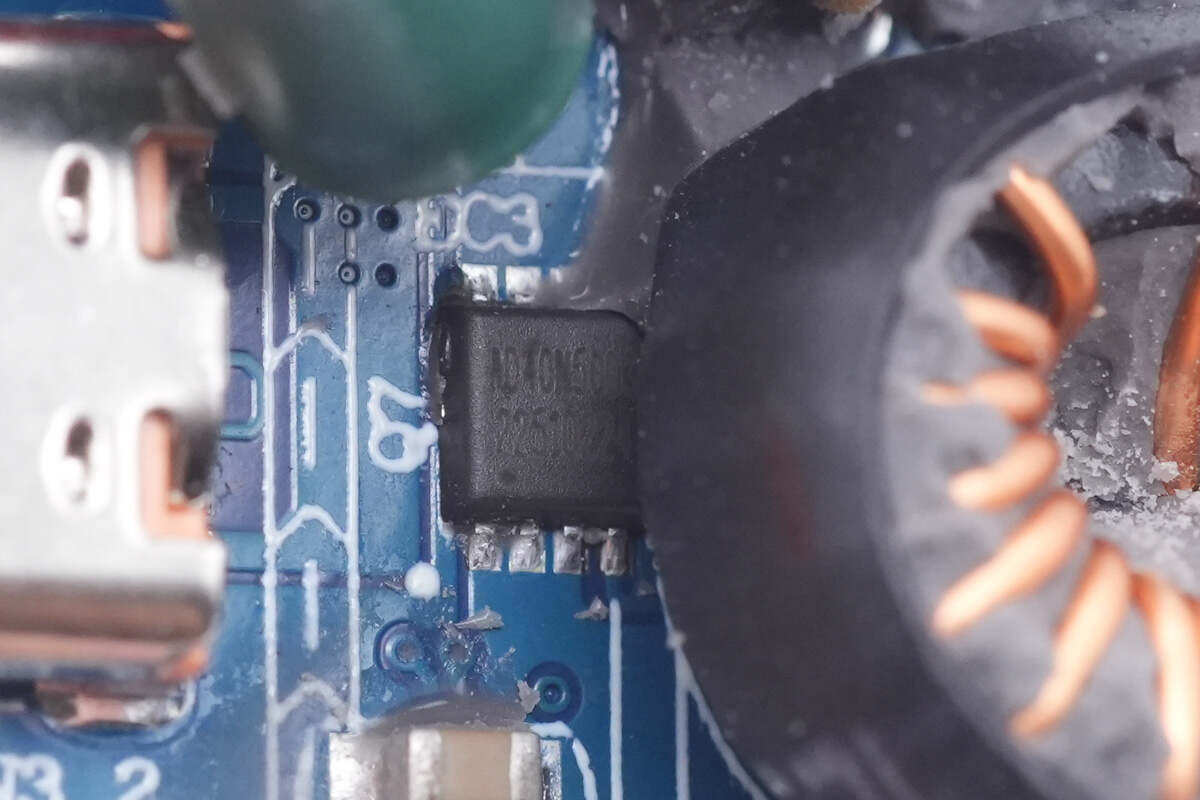

输出VBUS开关管采用砹德曼AD40N50D3。
USB-C母座特写。

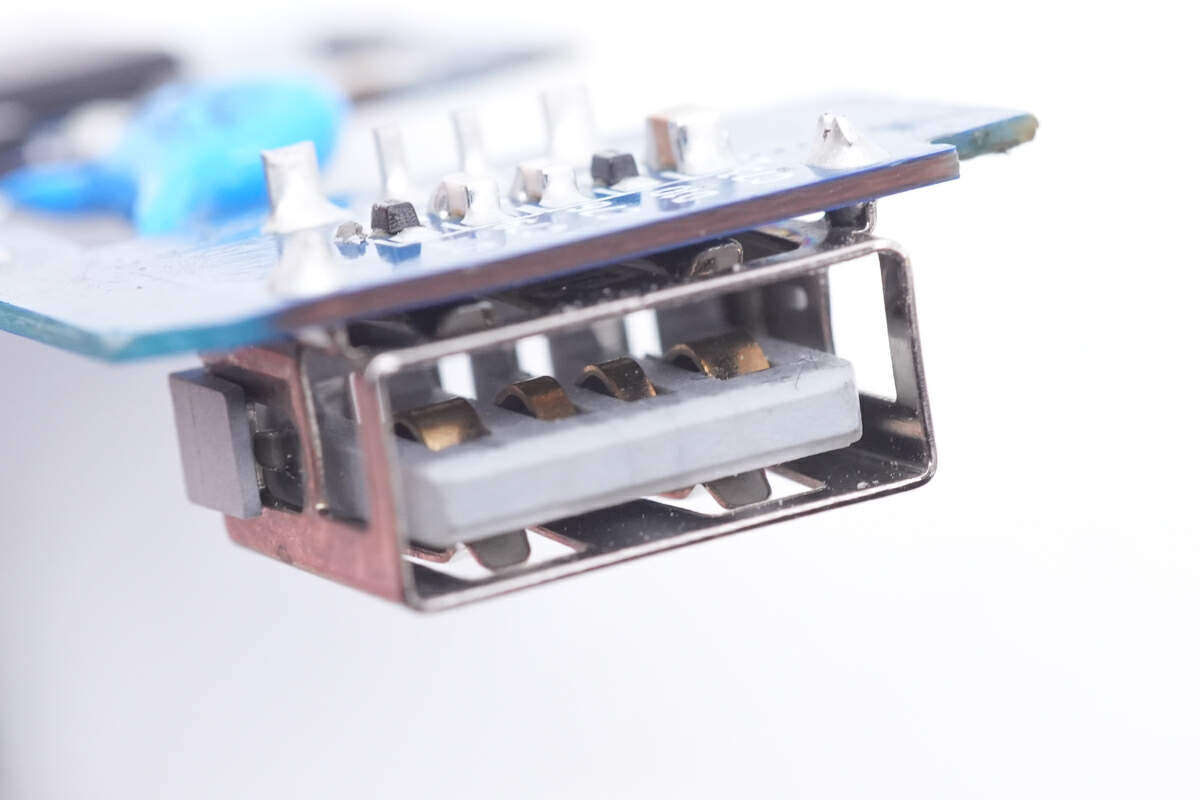

USB-A母座特写。

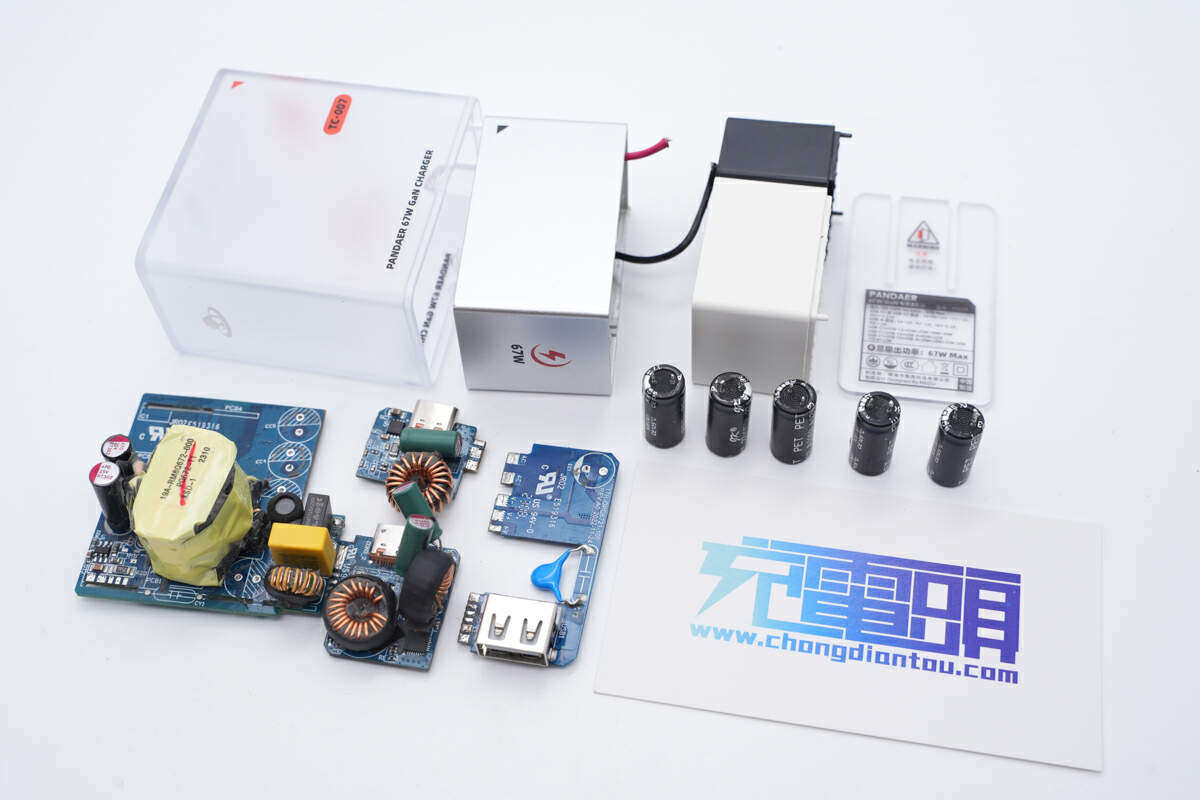

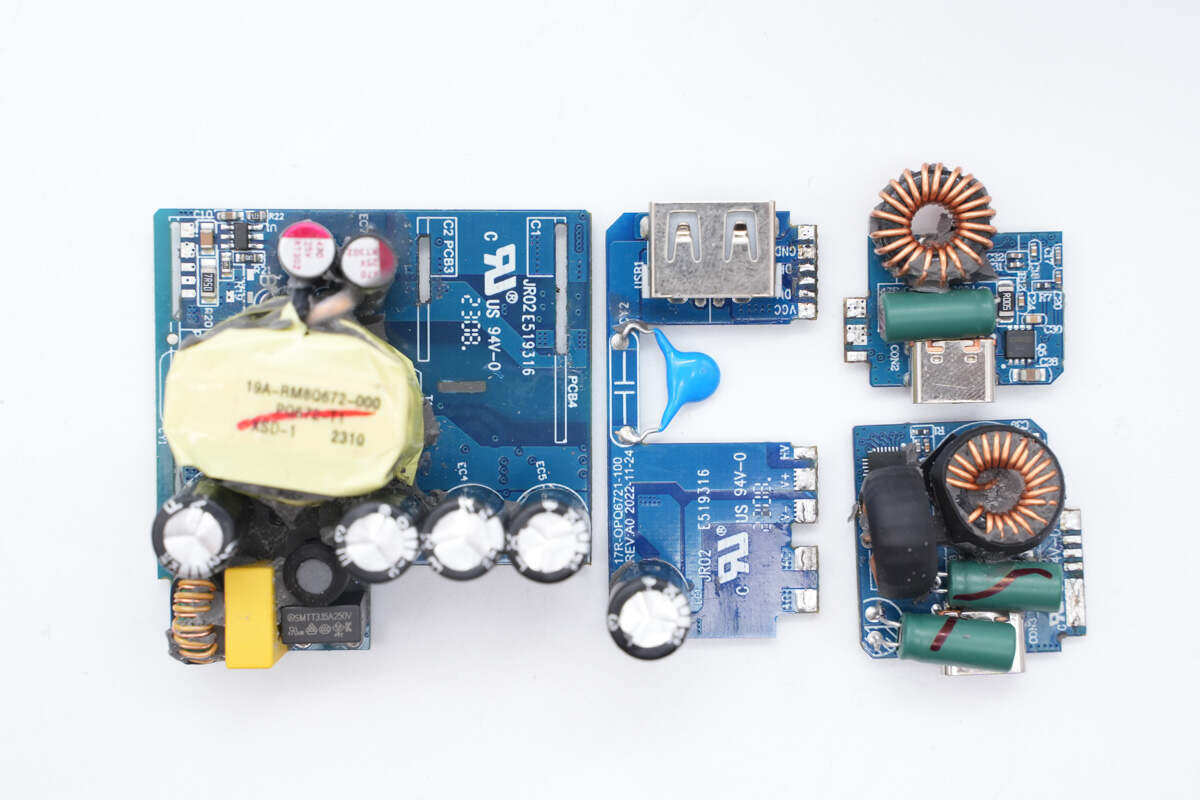

全部拆解一览，来张全家福。
充电头网拆解总结
PANDAER新款变速箱潮充依旧延续上一代结构语言设计，在标识及其布局上做了调整更新，同时USB-C口以及总输出功率提升至67W，USB-A口还支持UFCS融合快充，整体性能表现自然相较上一代更好一些。至于两代的外观，每个人都有自己的审美观，就不过多评价。
充电头网通过拆解了解到，这款充电器内部采用灌封工艺，能为充电器提供加强的保护和散热性能，也增加机械强度，不慎跌落不易损坏。充电器依旧采用安森美NCP1342+MPS MP6908A经典电源方案，氮化镓器件采用纳微NV6115。
内部方案相较上一代，不同点主要是在二次降压电路上。新款充电器两个USB-C口均采用智融SW3516P进行二次降压以及协议识别控制输出。USB-A口采用芯谭微NDP1460QB搭配智融SW2325进行降压输出。智融SW2325不仅能够支持PD、QC等常见主流快充，还支持UFCS融合快充，性能强悍。
