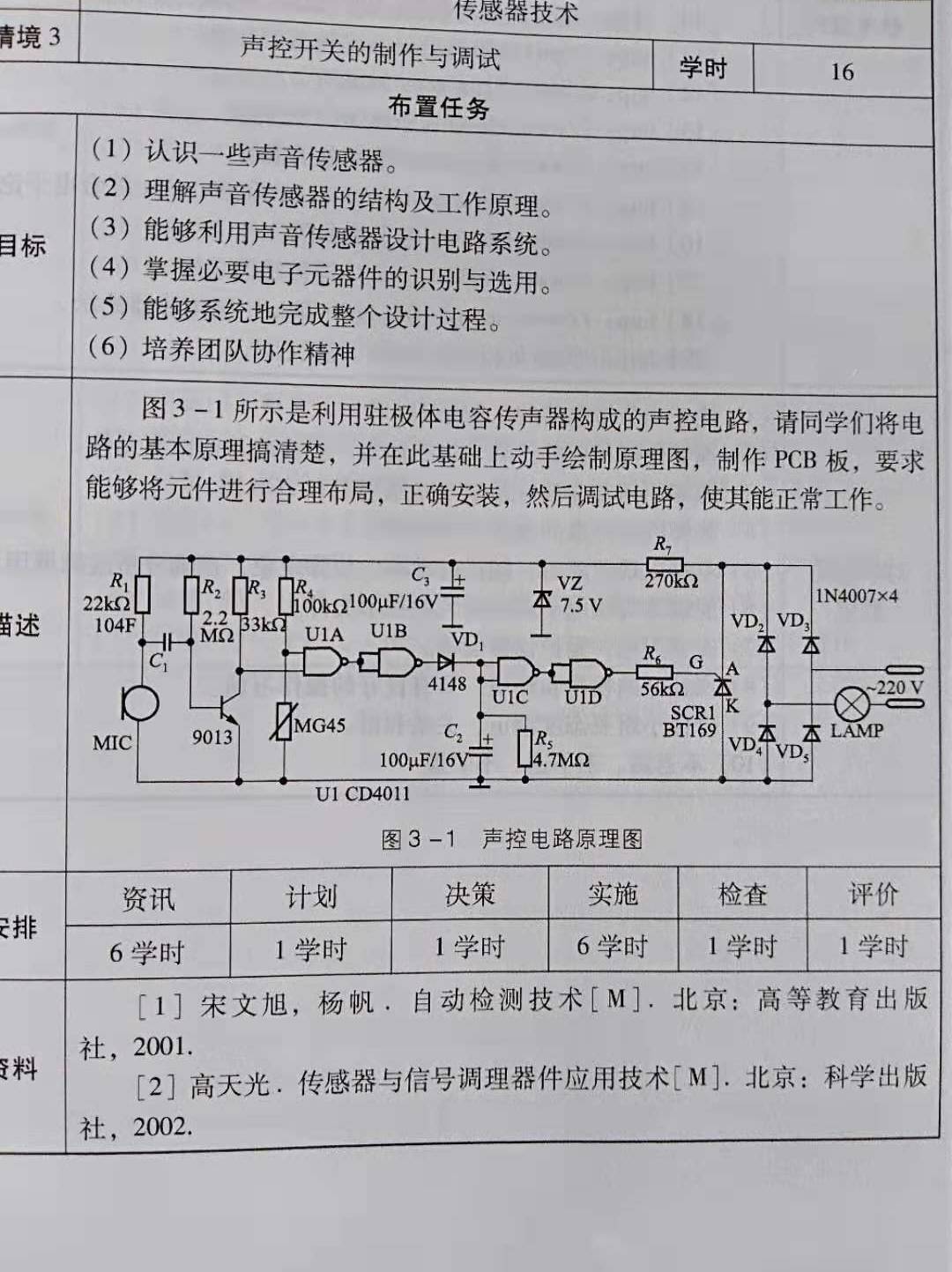

下面是常见的声光控节能灯的电路原理图，试分析声光控节能灯的工作原理。
图1
在分析原理之前，大家可以看看有几处错误？你能找出来吗？提示：至少有四处。

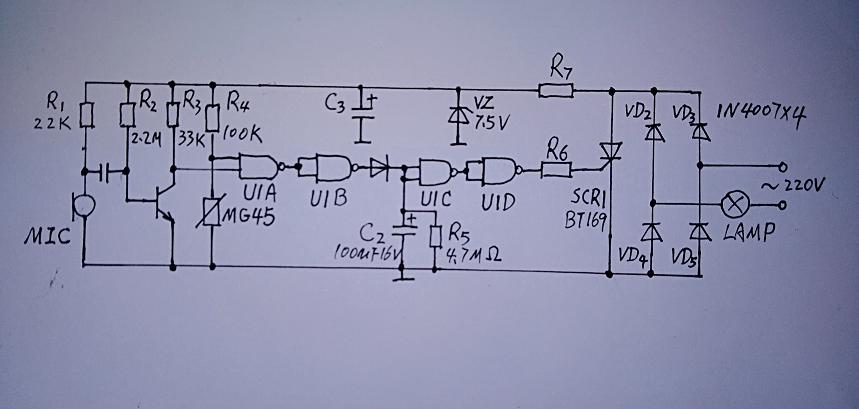

我把原理图重新画下来，改正后的地方大家可以对比一下。
错误的地方：1、SCR1应该反过来。2、R2太大，R2的大小应该在100K左右，以便
三极管9013的集电极可以输出低电平。3、C2、R5的时间常数太大了，要改小一点才能节能。4、这个电路除了声控还有光控。
图2
原理分析：
VD2、VD3、VD4、VD5四个二极管组成桥式整流电路，SCR1导通的情况下灯就会亮，SCR1截止灯就熄灭。
白天，在有声音的情况下灯也不能点亮，这个任务主要靠光敏电阻MG45来实现，详细的控制过程是这样的，光敏电阻MG45在受到光照的情况下阻值变小，在光敏电阻MG45的上端就会产生低电平送给U1A，U1A输出高电平，U1B输出低电平，U1C输出高电平，U1D输出低电平，SCR1不能被触发，就处于截止状态，灯熄灭。在这当中，即使有声音，三极管9013集电极输出高电平也不能使U1A输出低电平，灯也无法点亮。
夜晚，光敏电阻MG45在得不到足够光照的情况下阻值变大，在光敏电阻MG45的上端就会产生高电平送给U1A，在这时候，只要有声音，三极管9013集电极就会输出高电平，这样U1A就输出低电平，U1B输出高电平，U1C输出低电平，U1D输出高电平，SCR1才能被触发导通，灯点亮。没有声音，三极管9013集电极就会输出低电平，灯就不会点亮，有声音灯点亮以后，灯不能一直亮下去，这要靠C2、R5组成的延时电路来控制。
延时电路的工作原理是，在有声音的情况下，U1B输出高电平，C2上的电压升高，这个高电平才能使U1D输出高电平，触发SCR1，SCR1导通，灯就会点亮，但是C2上的电压会随着R5的放电作用而不断下降，经过一段时间C2上的电压就会变成低电平，U1C输出高电平，U1D输出低电平，SCR1不能被触发，就处于截止状态，灯熄灭。
这是初学者学习的一个很好素材，希望能够帮到大家。
