在2020年Bose音频新品发布会上，Bose一口气发布了6款新品，其中包括Bose QuietComfort Earbuds 真无线降噪耳机、Bose无线耳塞和Bose 遮噪睡眠耳塞 II 等，产品线全面升级。
今天我爱音频网要拆解的是Bose无线耳塞，产品全称是“Bose Sport Earbuds”，这款产品与Bose消噪耳塞一样采用了新的外观设计，但体积更小巧轻便，单只耳机重量为6.75g，同样配备进阶版鲨鱼鳍耳翼确保运动佩戴的稳固性，IPX4防水等级适合运动和户外使用。
Bose Sport Earbuds支持Bose动态音质均衡技术，自动加强低音和高音效果；耳机支持双击、长按和触控的交互方式，内置腾讯小微语音助手；Bose音乐App内可以对以上功能自定义设置。续航方面，Bose Sport Earbuds单次续航约5小时，搭配充电盒续航可达15小时，耳机支持充电15分钟听歌2小时的快充。下面请看我爱音频网的详细拆解。
我爱音频网拆解过的Bose音频产品有：Bose QuietComfort Earbuds 真无线降噪耳机、Bose SOUNDSPORT FREE 真无线蓝牙耳机、Bose NC700头戴式主动降噪蓝牙耳机、Bose QuietComfort 35 II 头戴式主动降噪蓝牙耳机和Bose智能音频眼镜。
一、Bose Sport Earbuds 真无线蓝牙耳机 开箱
包装盒采用灰黑色盒体加包装卡纸的设计，正面印有产品的渲染图和名称。耳机渲染图的颜色与包装内的产品颜色一致，产品名“Sport Earbuds”，中间偏上位置有Bose的品牌Logo。
包装盒背面的卡纸上是不同语言版本的产品特色功能介绍，靠下位置的图标依次是苹果的MFi认证、支持Android设备和蓝牙认证标识。
包装盒底部的中文标签，是部分售后和保修信息。
官方宣传1号鲨鱼鳍耳套是专为东方人耳廓适配的。

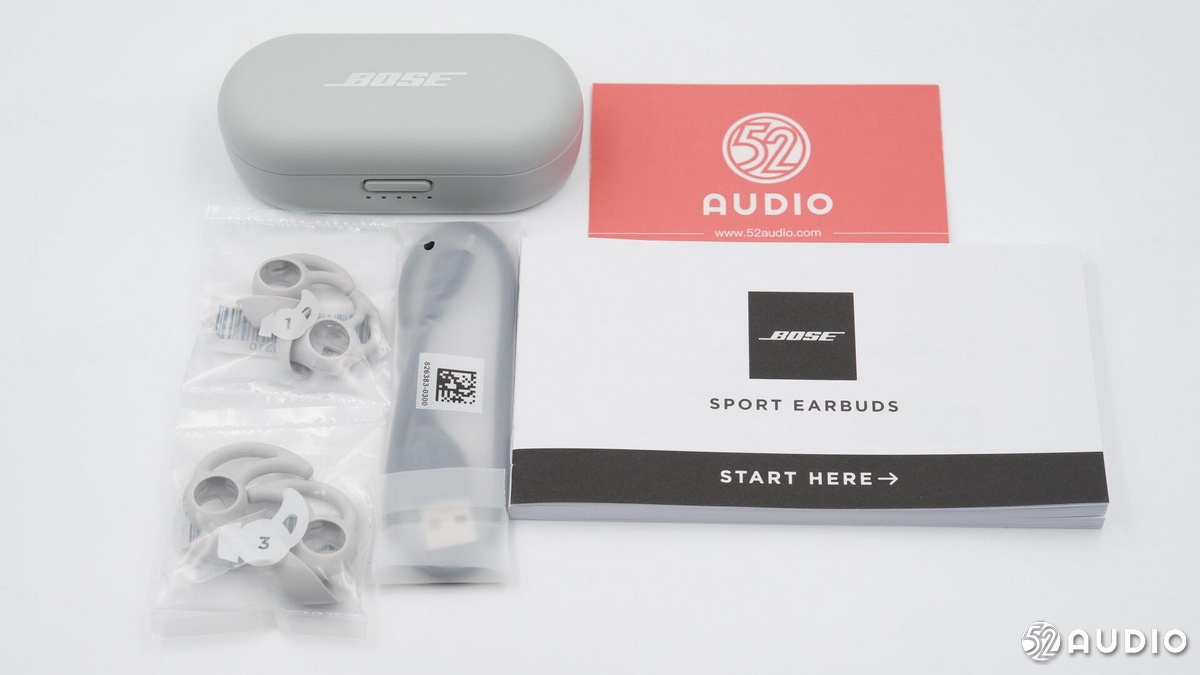

包装盒内物品展示，耳机和充电盒、充电线、两对可替换的进阶版鲨鱼鳍耳套和说明书。
充电线为USB-A to USB Type-C接口，接口壳体上有Bose的品牌Logo。

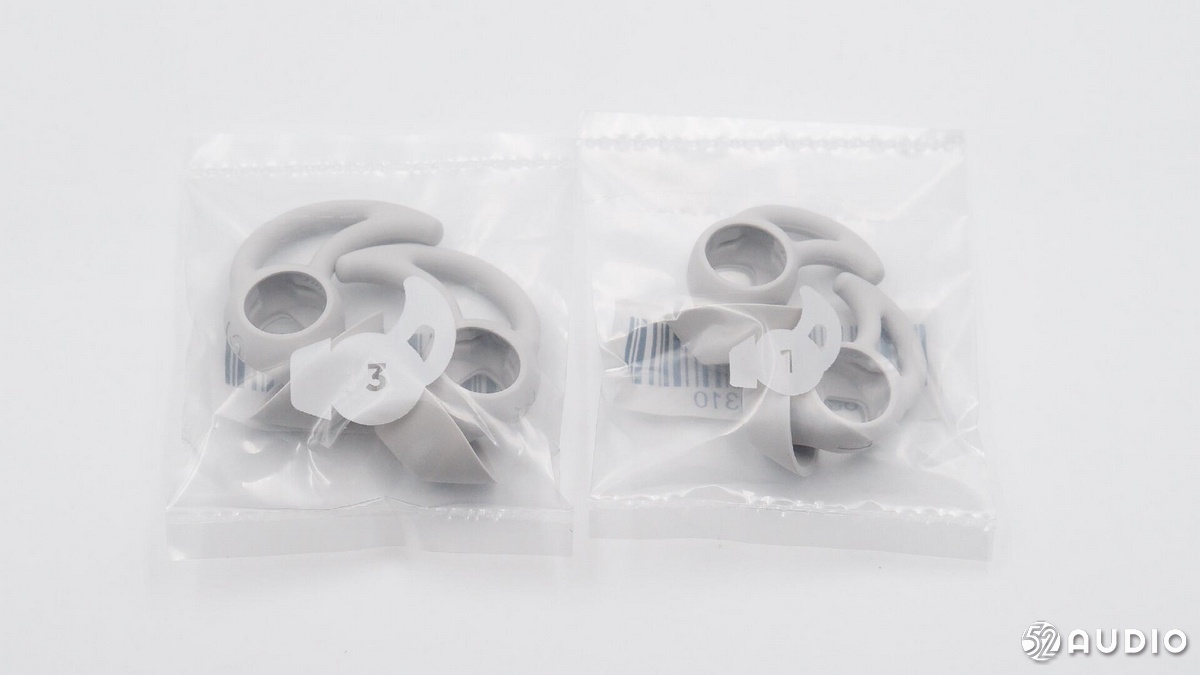

两对可替换的进阶版鲨鱼鳍耳套，耳机上默认是2号。

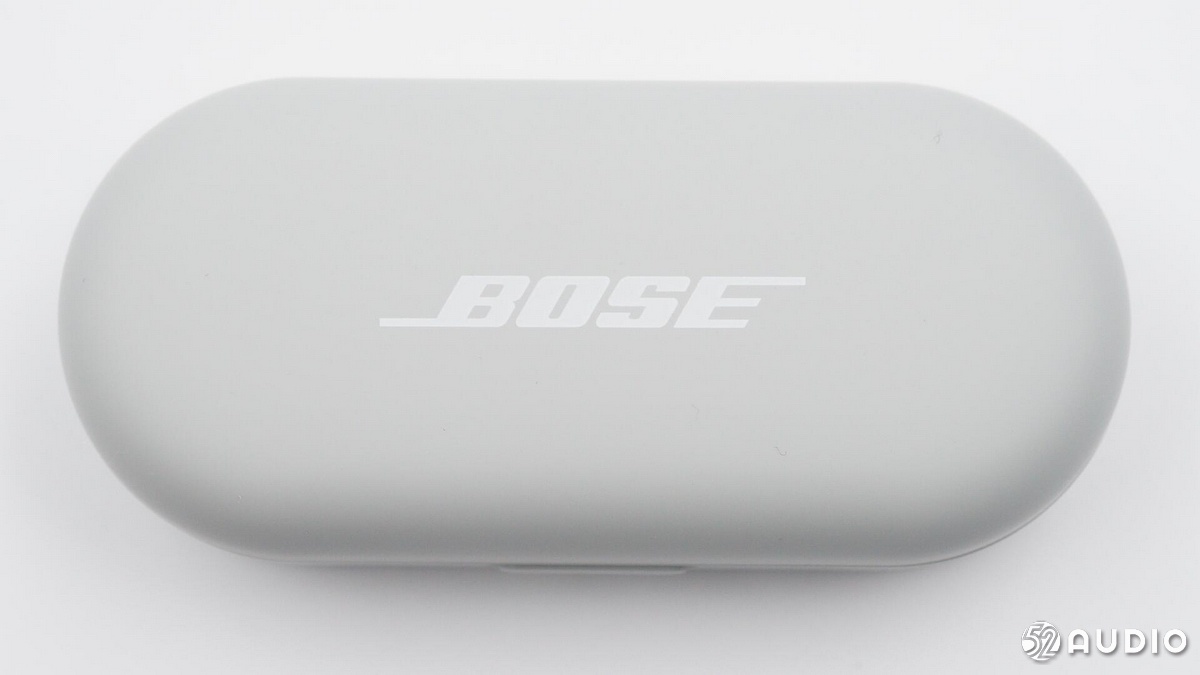

充电盒外壳手感细腻，上下是两个平面，盒盖中间位置是Bose的品牌Logo，设计风格与Bose消噪耳塞一致。

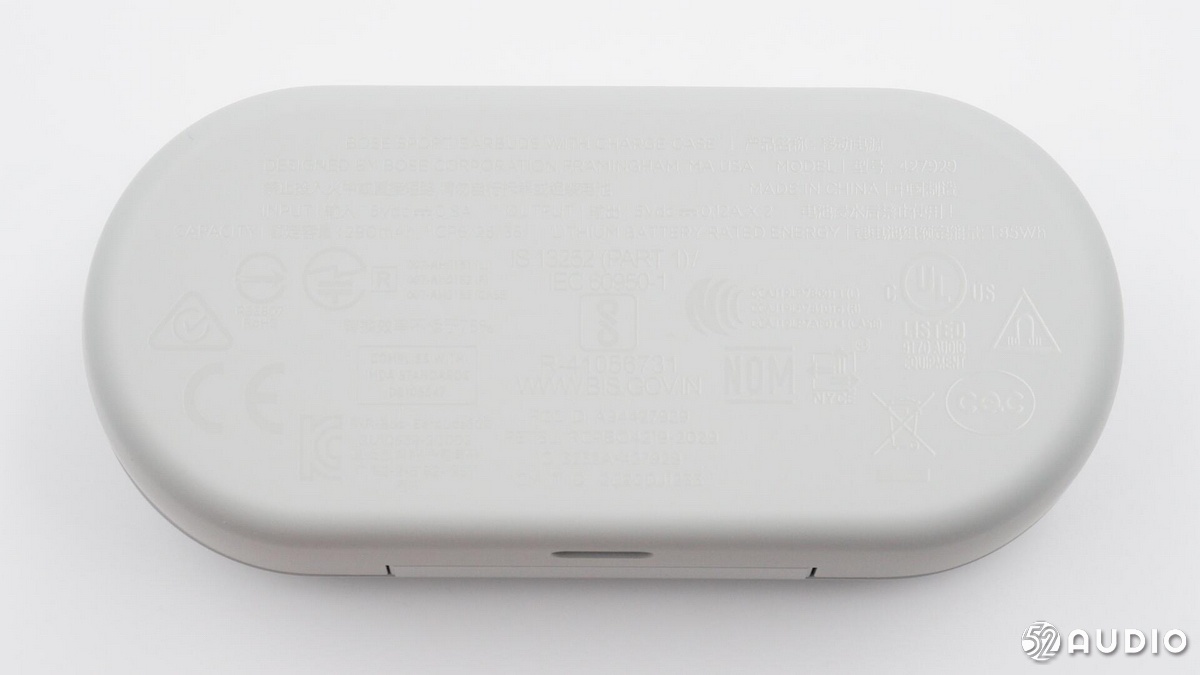

充电盒底部展示，有产品的各项认证信息。

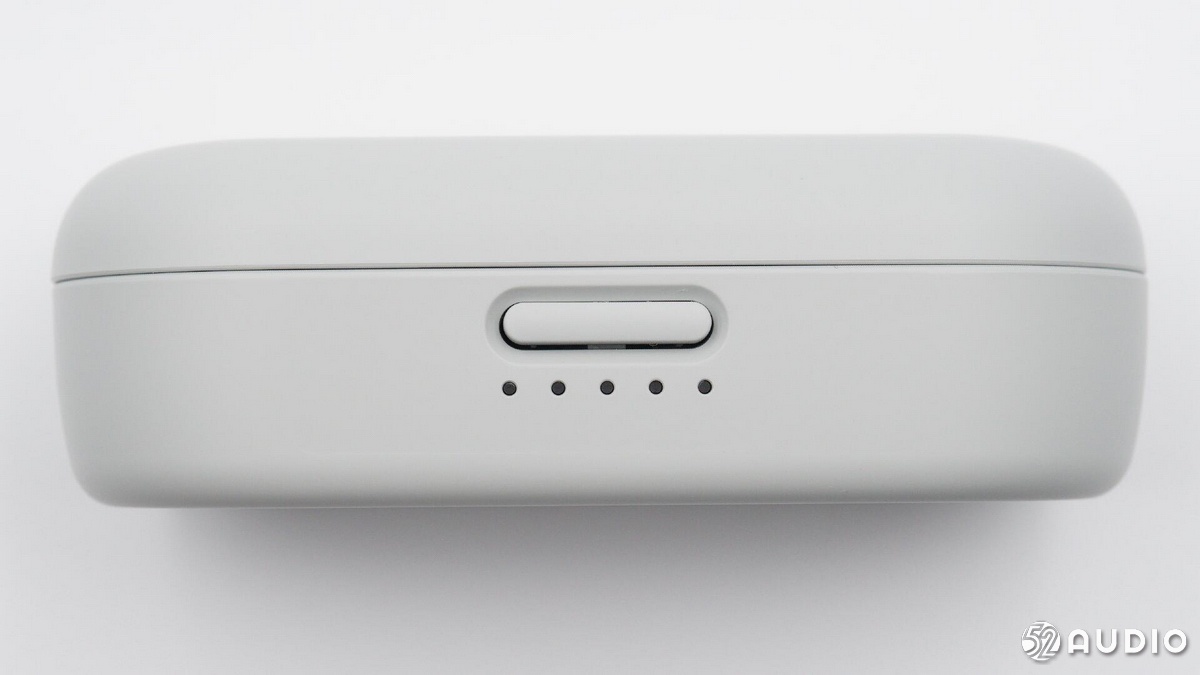

充电盒正面是盒盖的弹出按钮，下面是五个充电盒电量指示灯，方便用户判断电量信息。

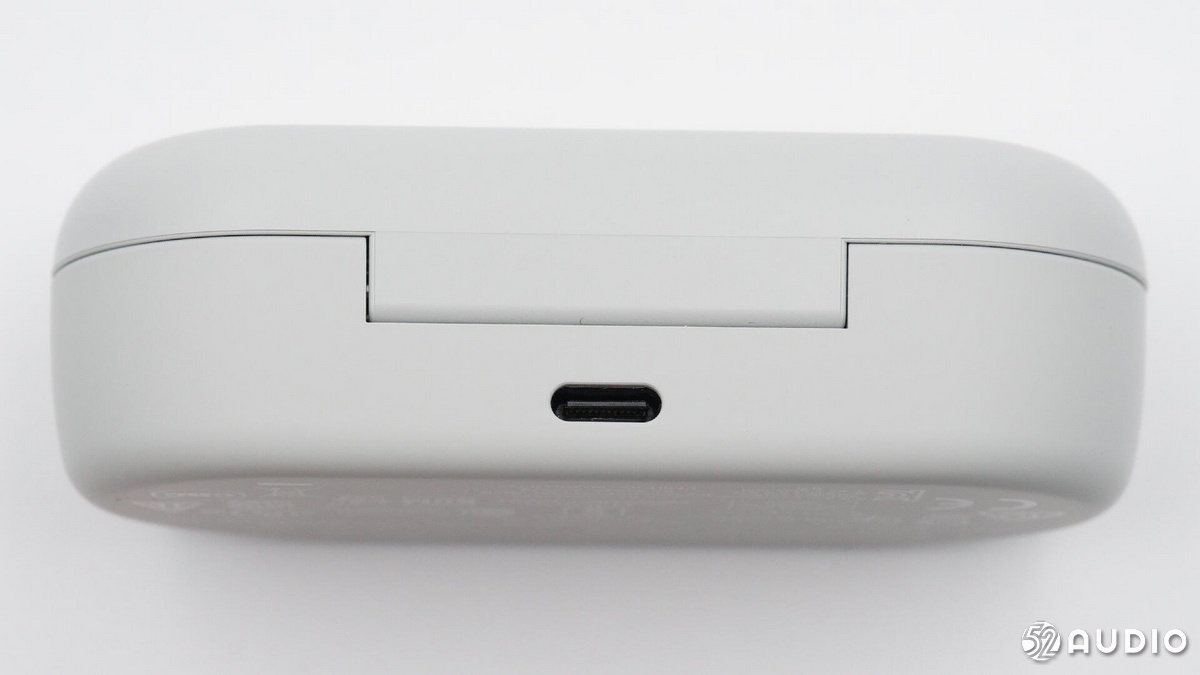

USB Type-C充电接口位于充电盒背部。
我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对Bose Sport Earbuds无线耳塞进行有线充电测试，充电功率约为2.2W。
耳机在充电盒内的状态，横向放置，布局更加紧凑。

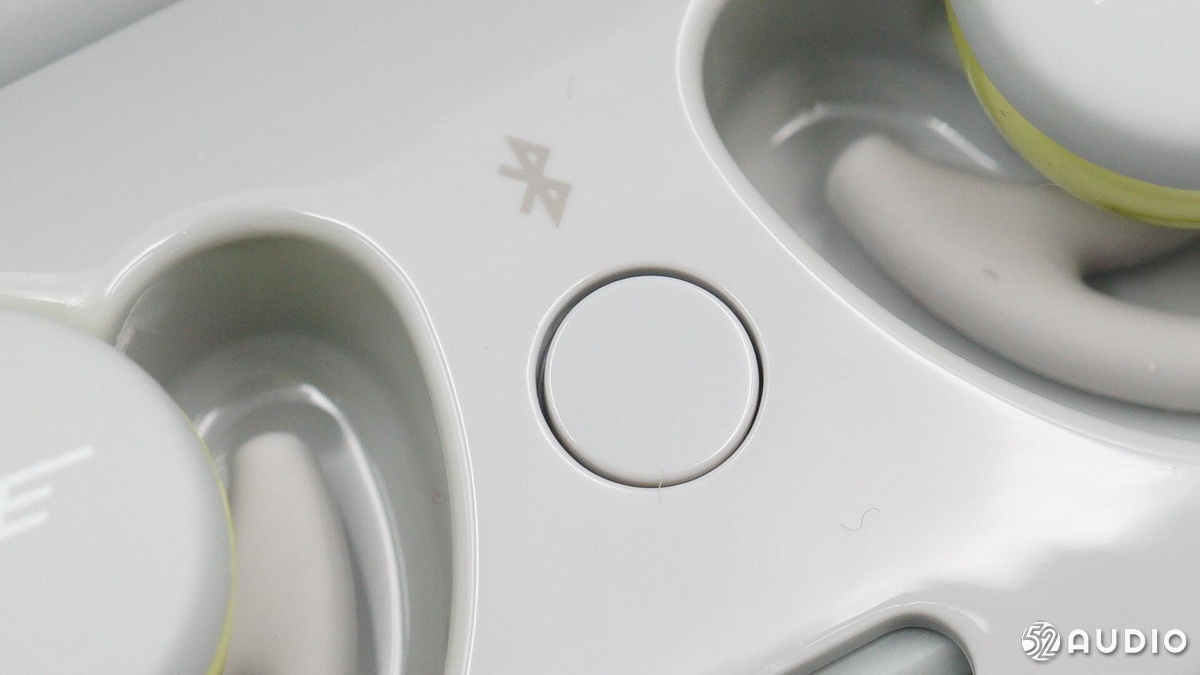

充电座舱上的快速配对按键。

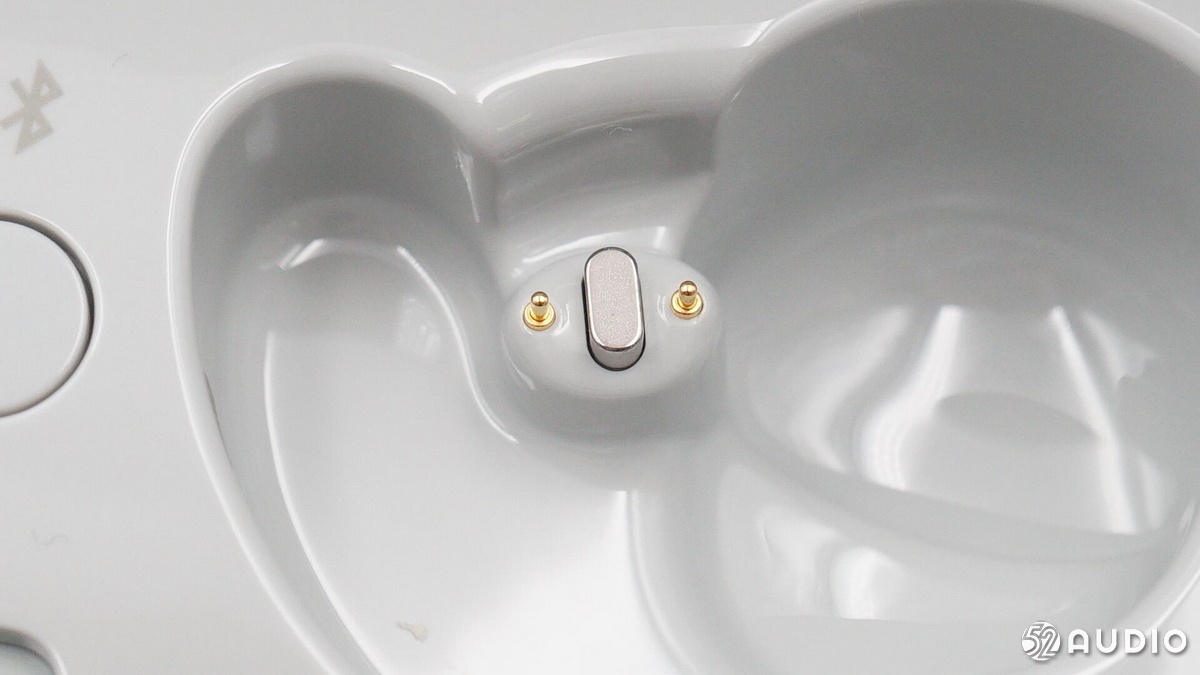

给耳机电池供电的Pogo Pin和吸附耳机的磁铁。
Bose Sport Earbuds真无线蓝牙耳机 极光绿 配色。

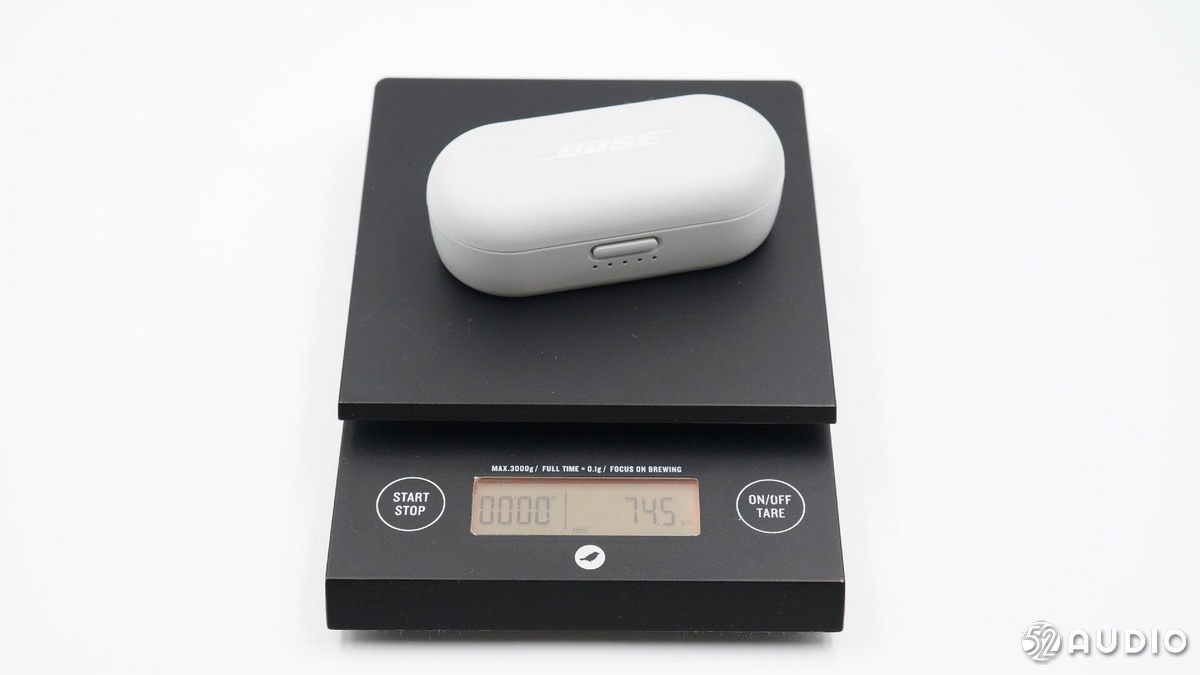

耳机和充电盒共重74.5克。
充电盒单重60.8克。
左右耳机共重13.7克。
二、Bose Sport Earbuds 充电盒拆解
经过了前面的开箱，我们已经对Bose无线耳塞的外观设计有了全面了解，充电盒外观与Bose消噪耳塞相近，但重量更轻，内部布局更紧凑，下面我们将进入拆解环节，看看其采用了哪些芯片。

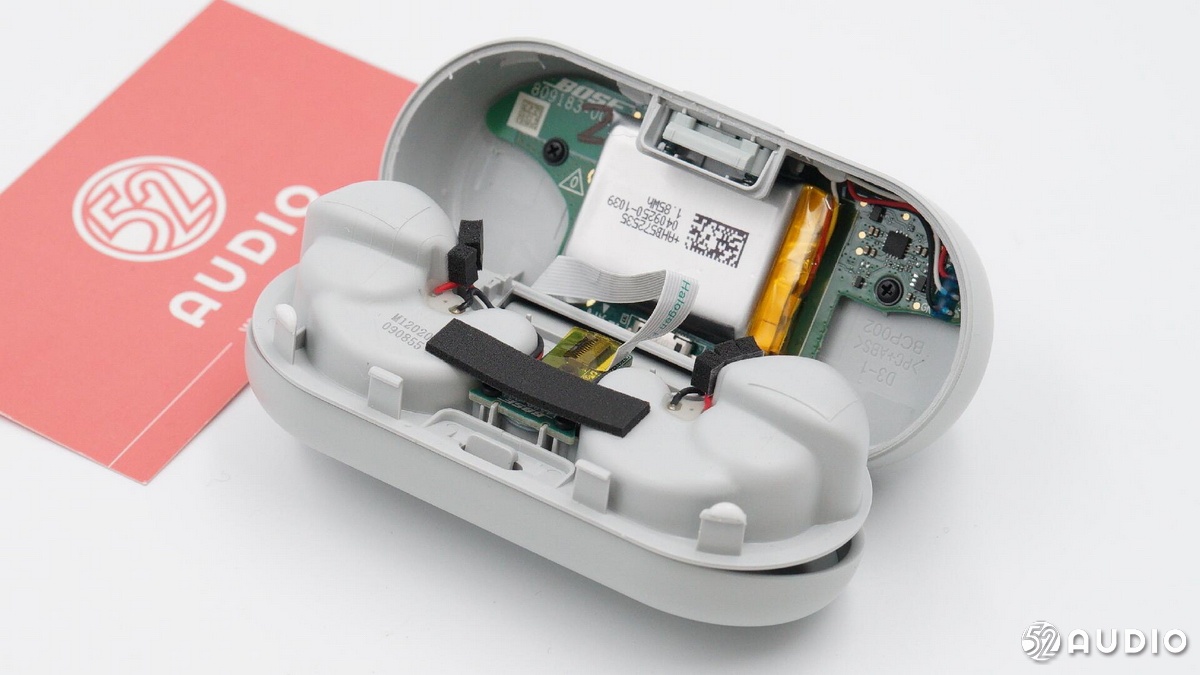

撬开充电座舱，多处物理卡扣连接。电池与壳体接触的地方有多处缓震泡棉。
盒盖的物理开关结构，盒边缘使用防水胶填充。
两块PCBA通过软排线和连接器连接。

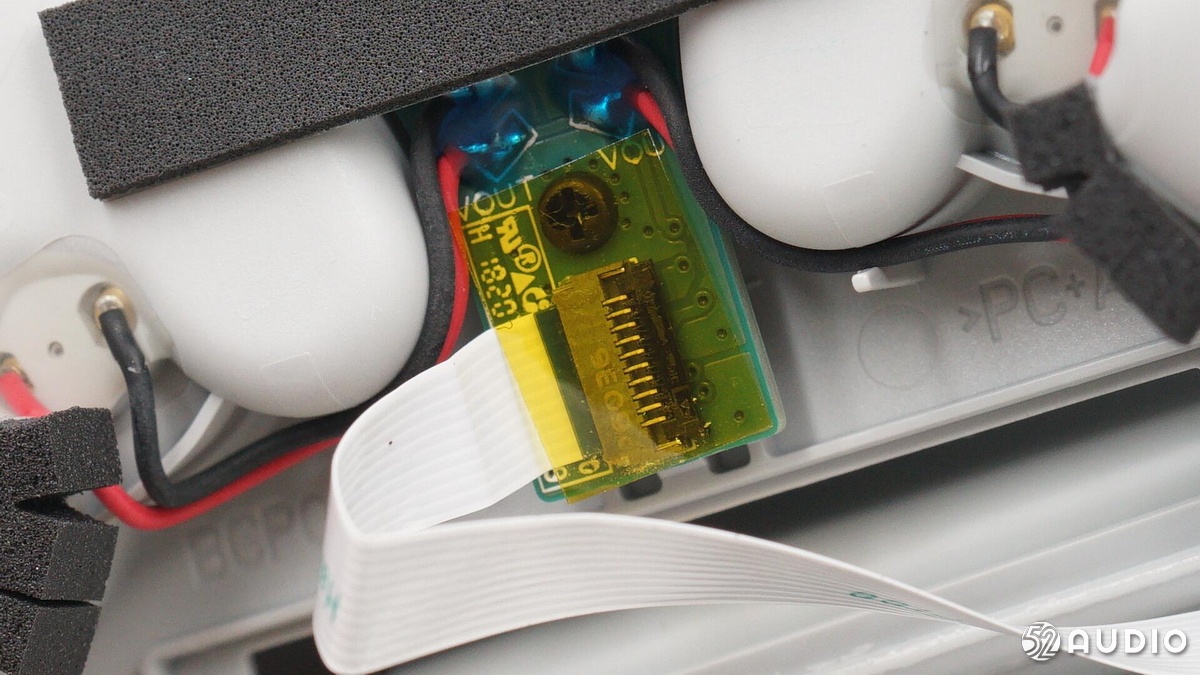

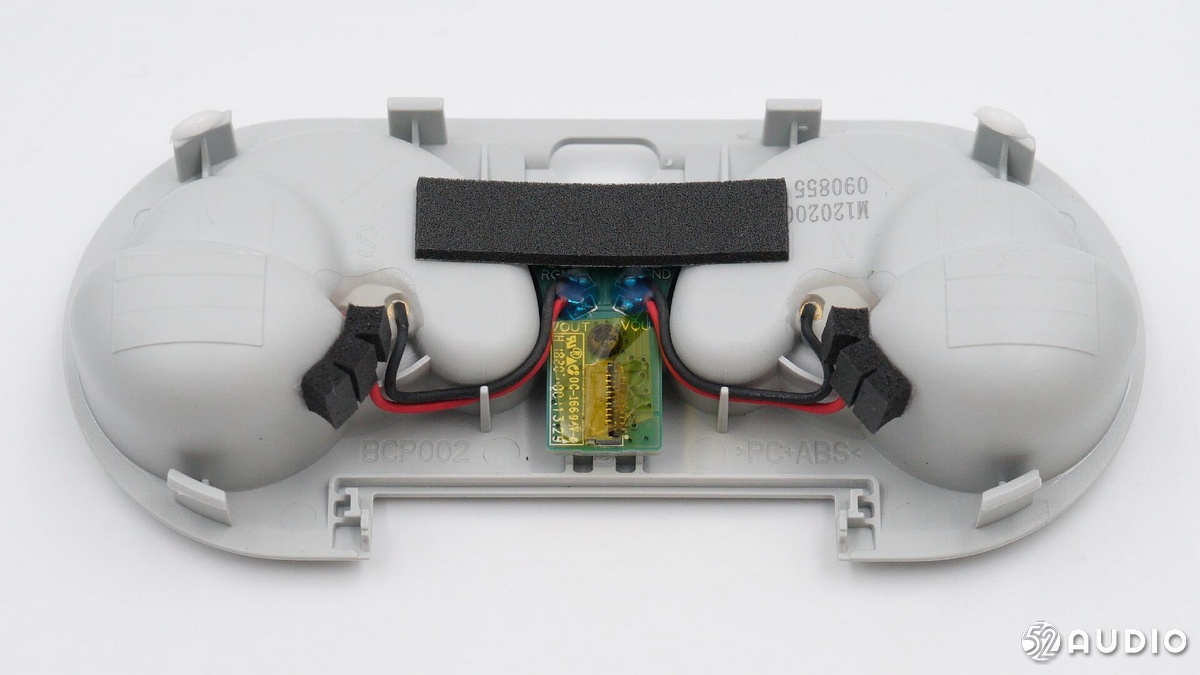

充电座舱内侧结构展示，Pogo Pin通过导线与PCBA连接。

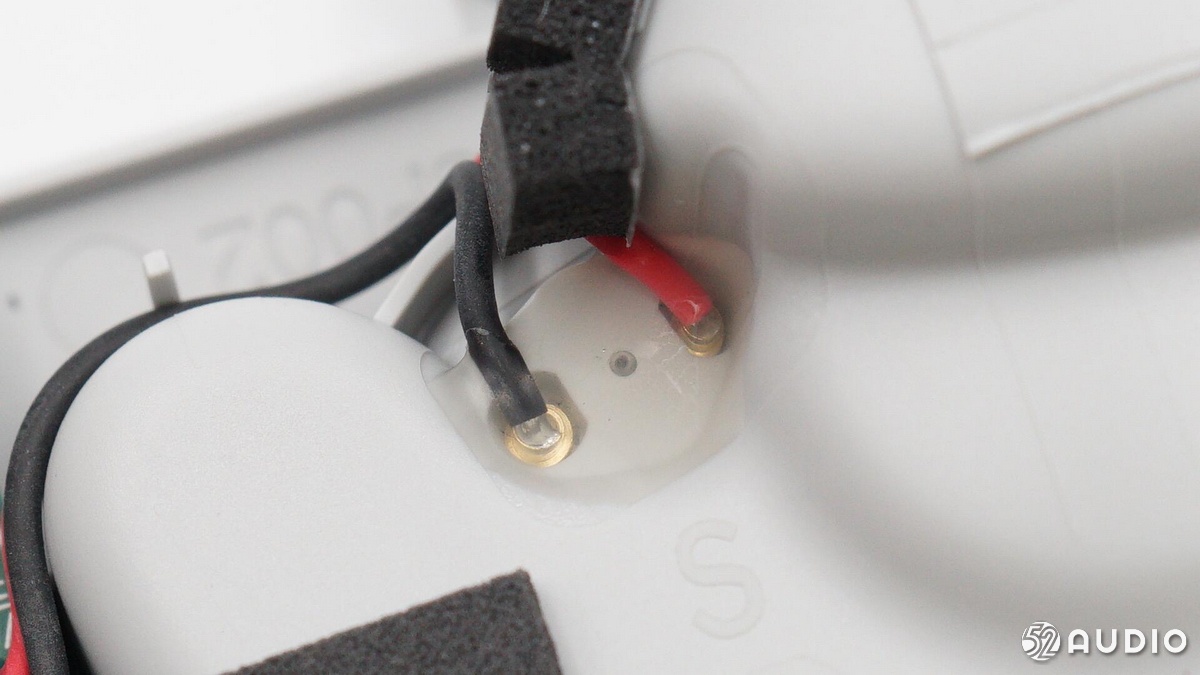

Pogo Pin与导线的焊点处特写，涂胶水密封。
Pogo Pin导线与PCBA焊点处使用蓝色胶水加固。

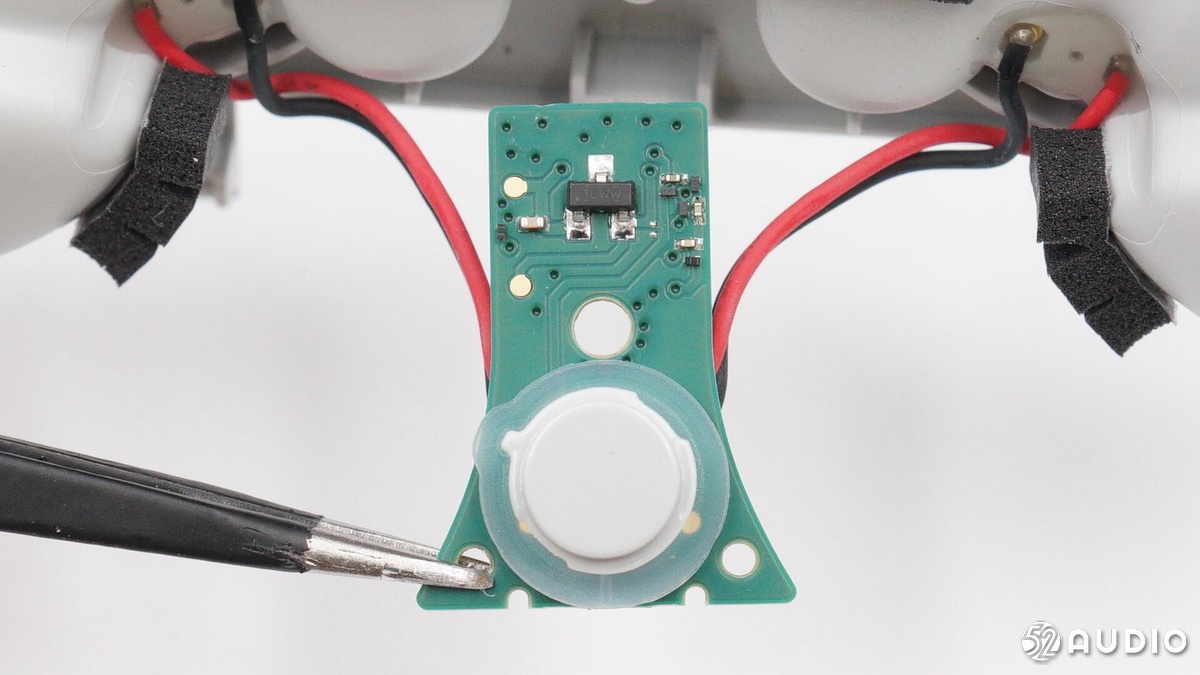

PCBA另一侧展示。

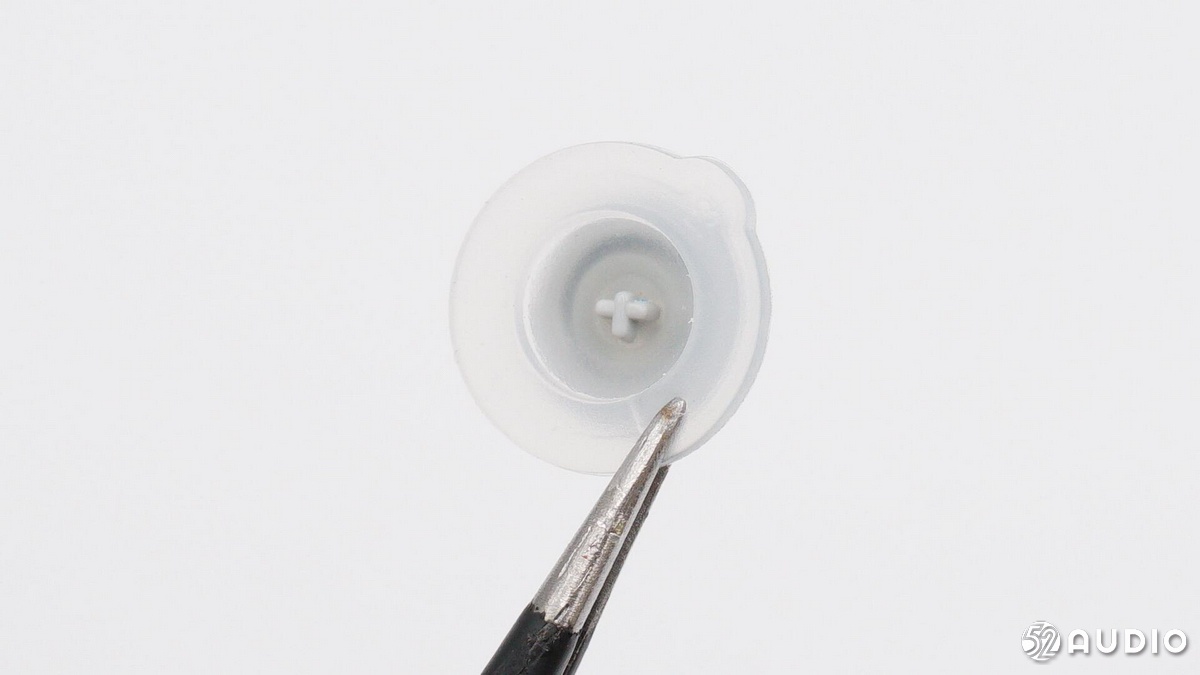

取下物理按键的硅胶键帽。

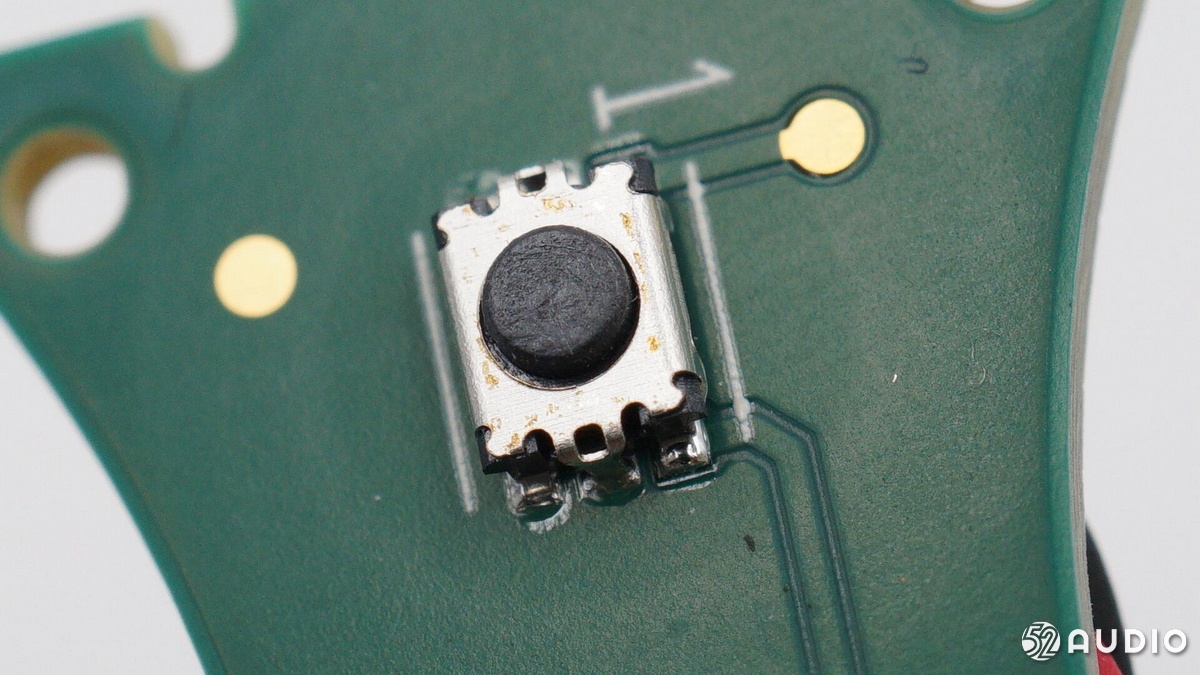

微动按键特写，长按可让耳机快速配对新设备。

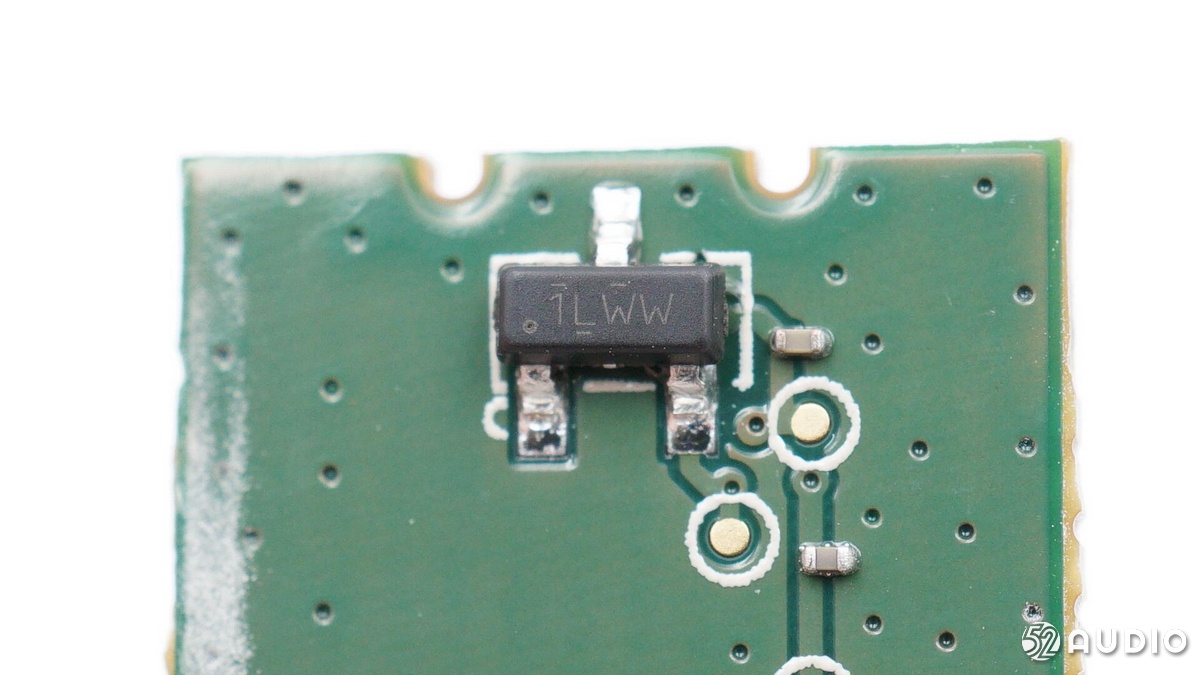

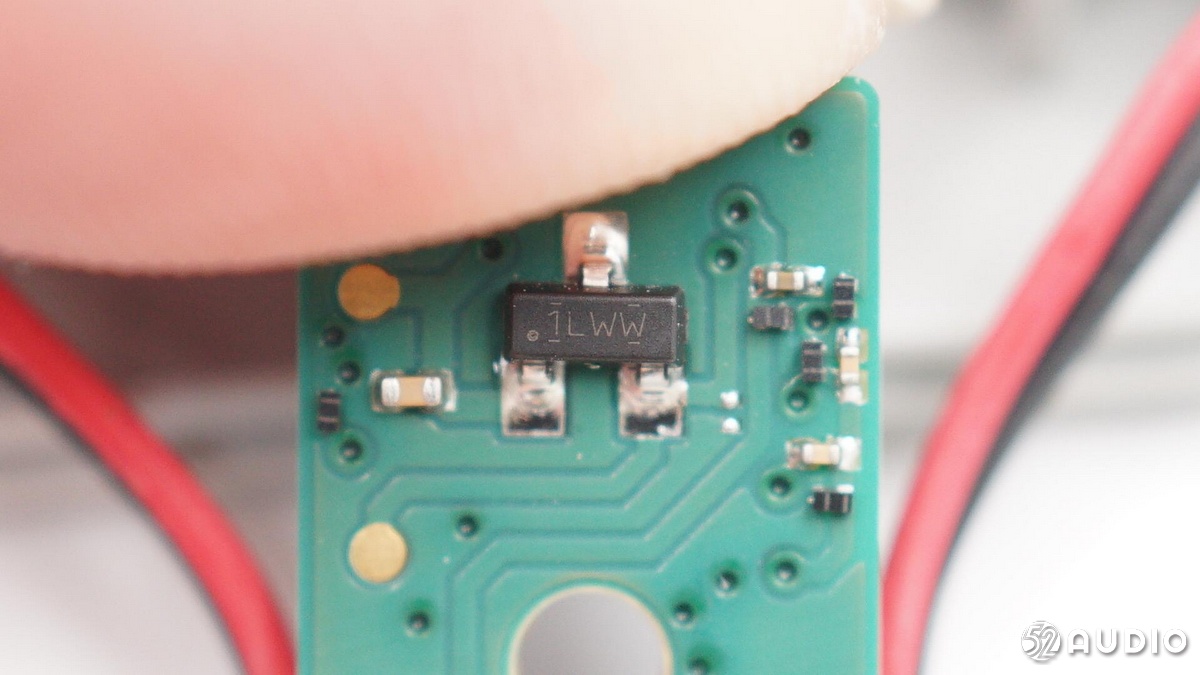

TI德州仪器 DRV5032 低功耗霍尔传感器，用于检测充电盒开盖，实现开盖即连功能。
TI德州仪器 DRV5032 详细资料。
充电盒内部结构展示。

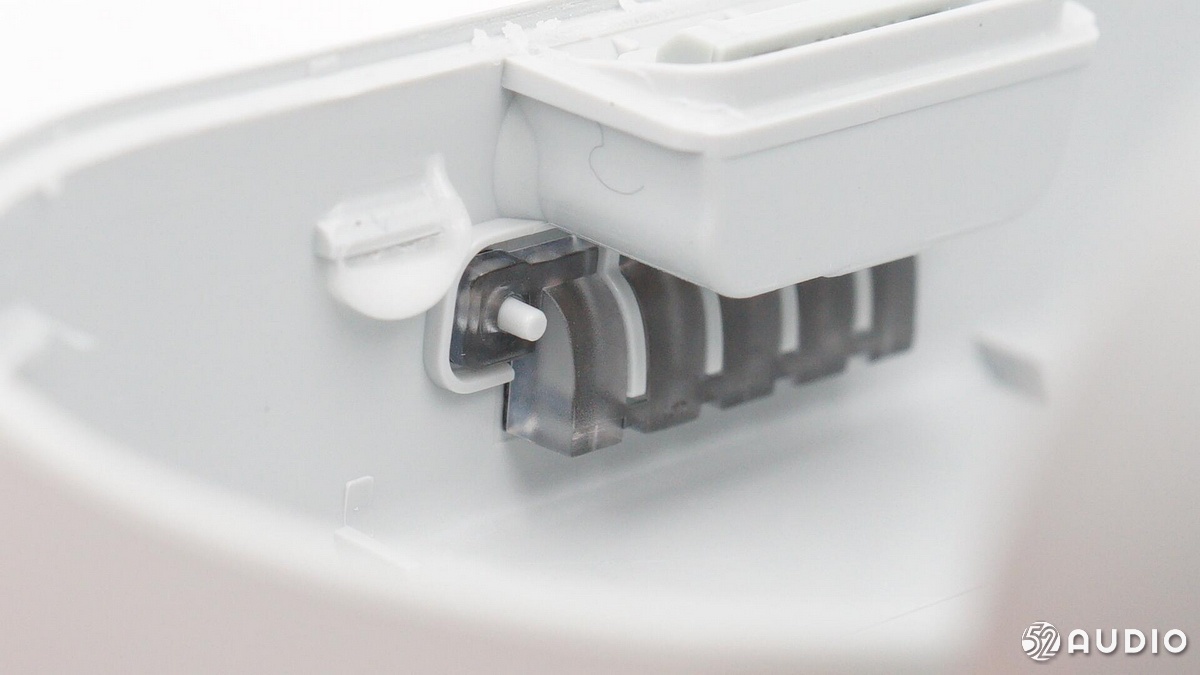

电量指示灯位置的导光柱。

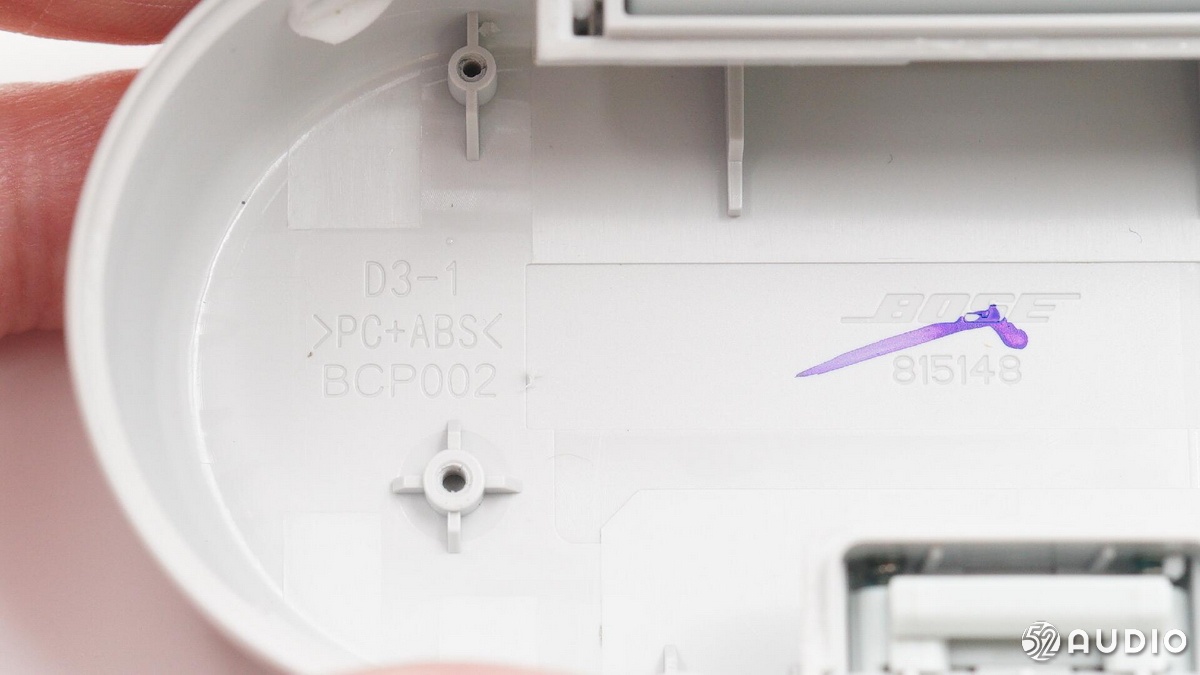

壳体内侧的材质信息和编码信息，采用PC+ABS材质。

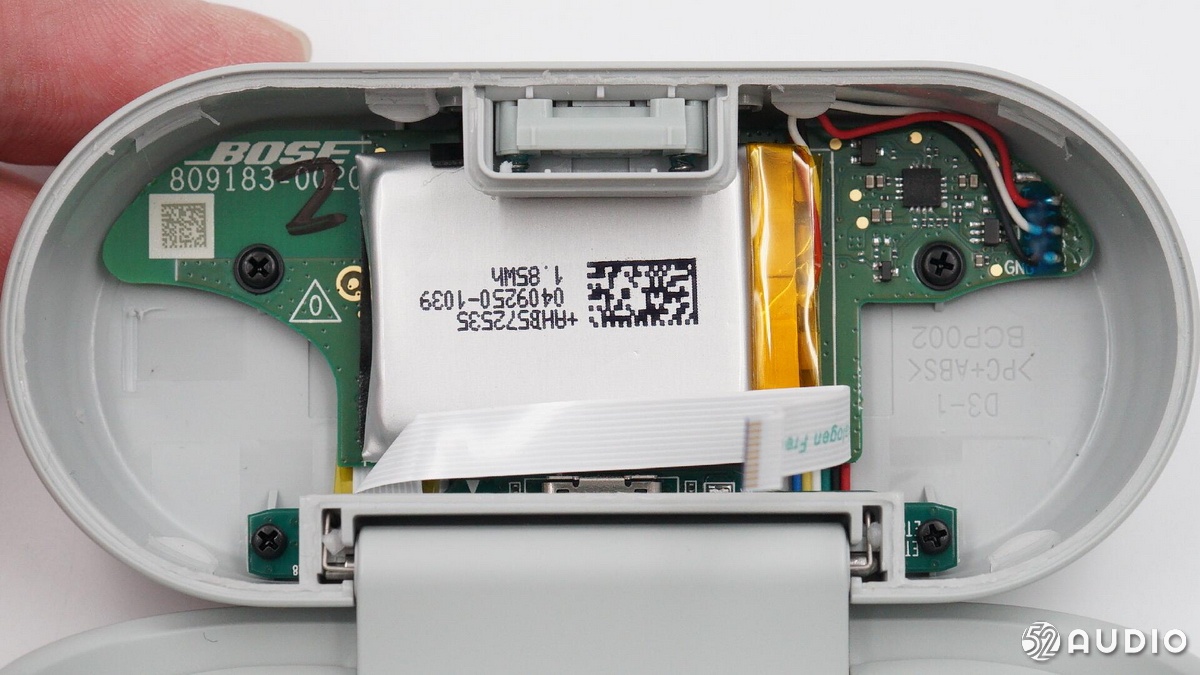

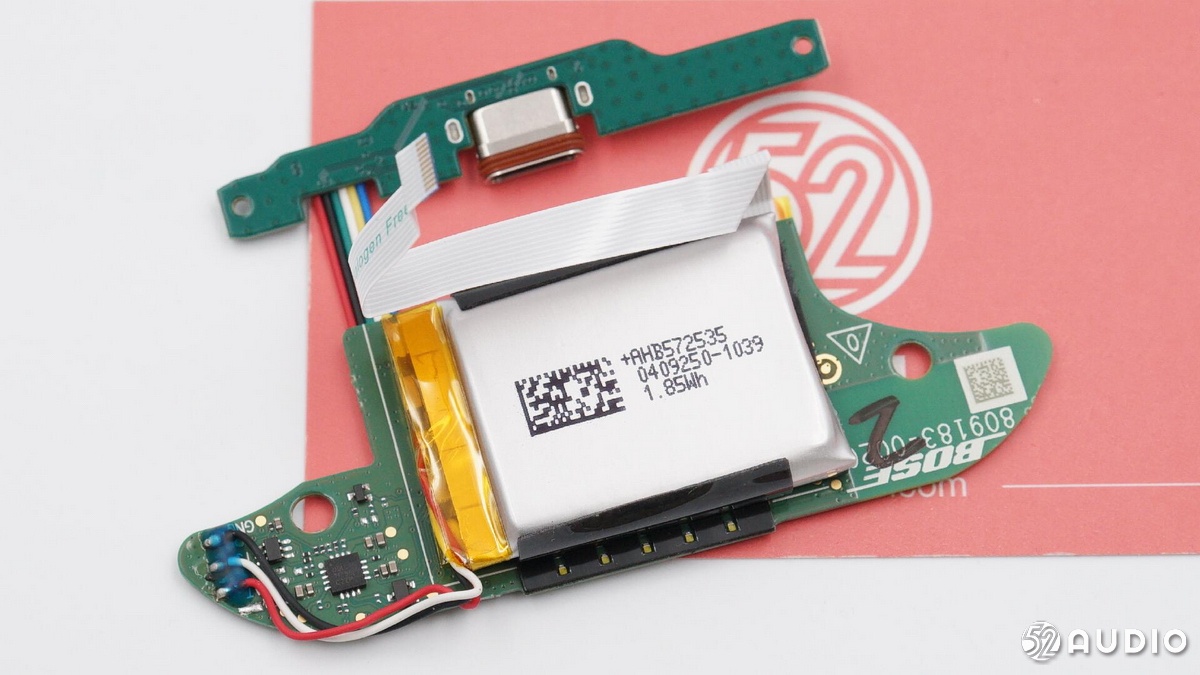

电池固定在主板上，一同取出。
另一侧结构展示。

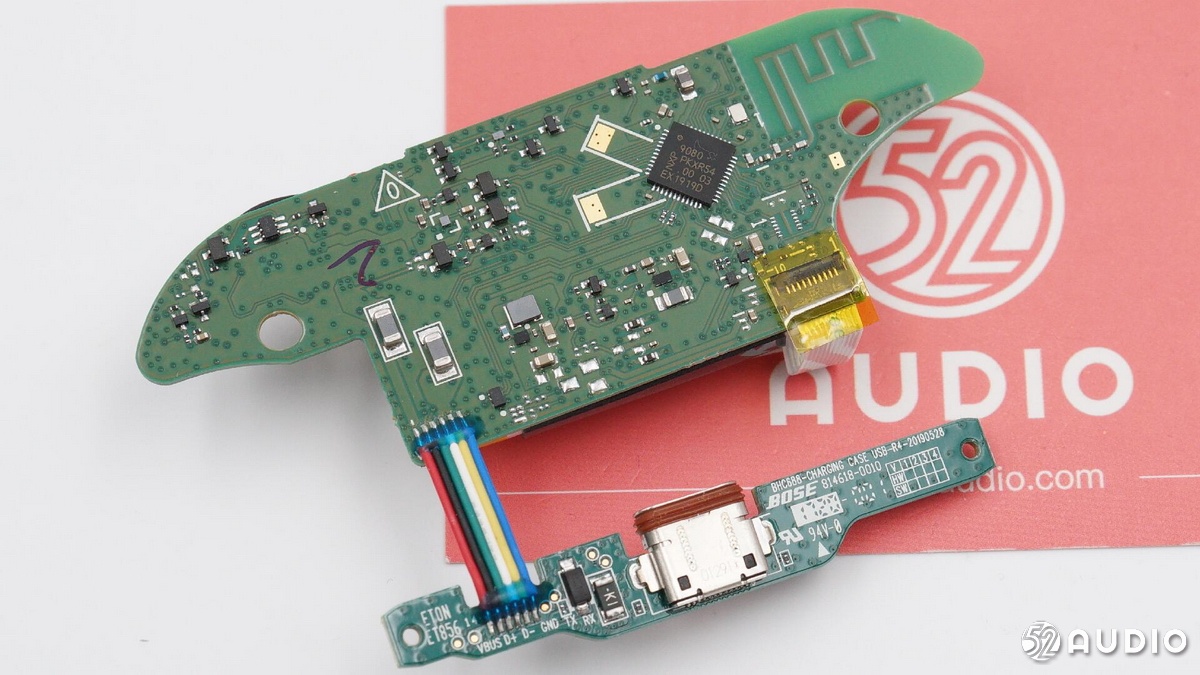

充电接口所在的PCBA，通过六根导线与主板相连。
充电接口PCBA另一面特写。

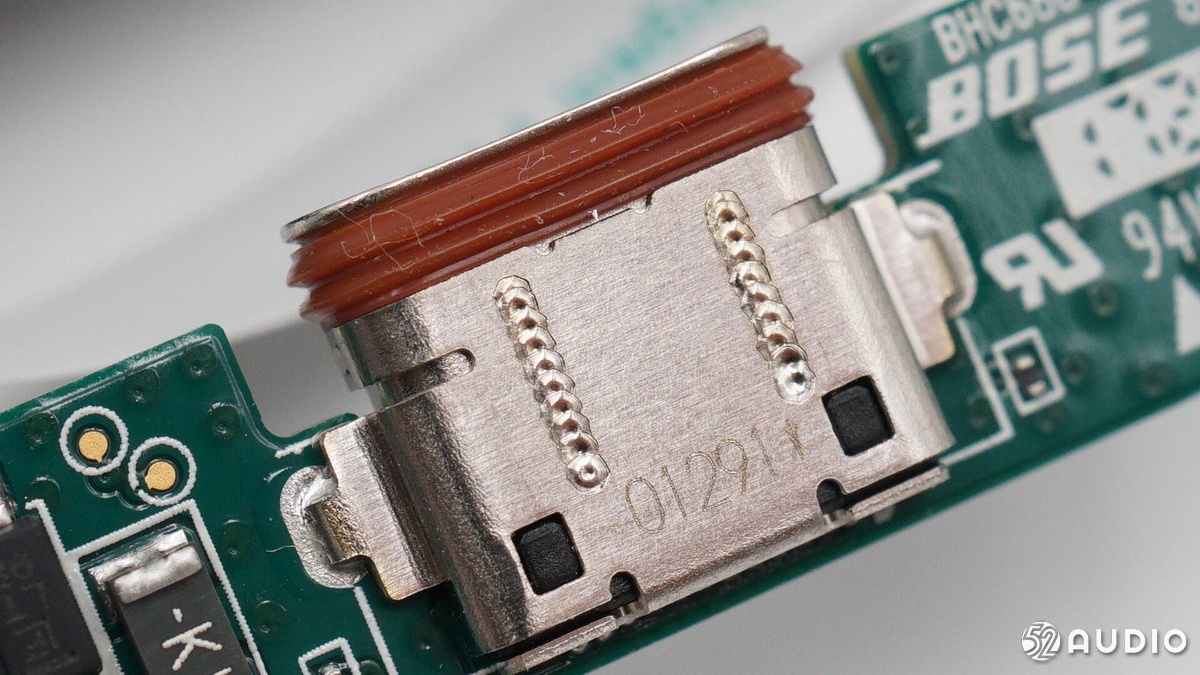

USB Type-C充电接口内侧有防尘防水的胶圈。

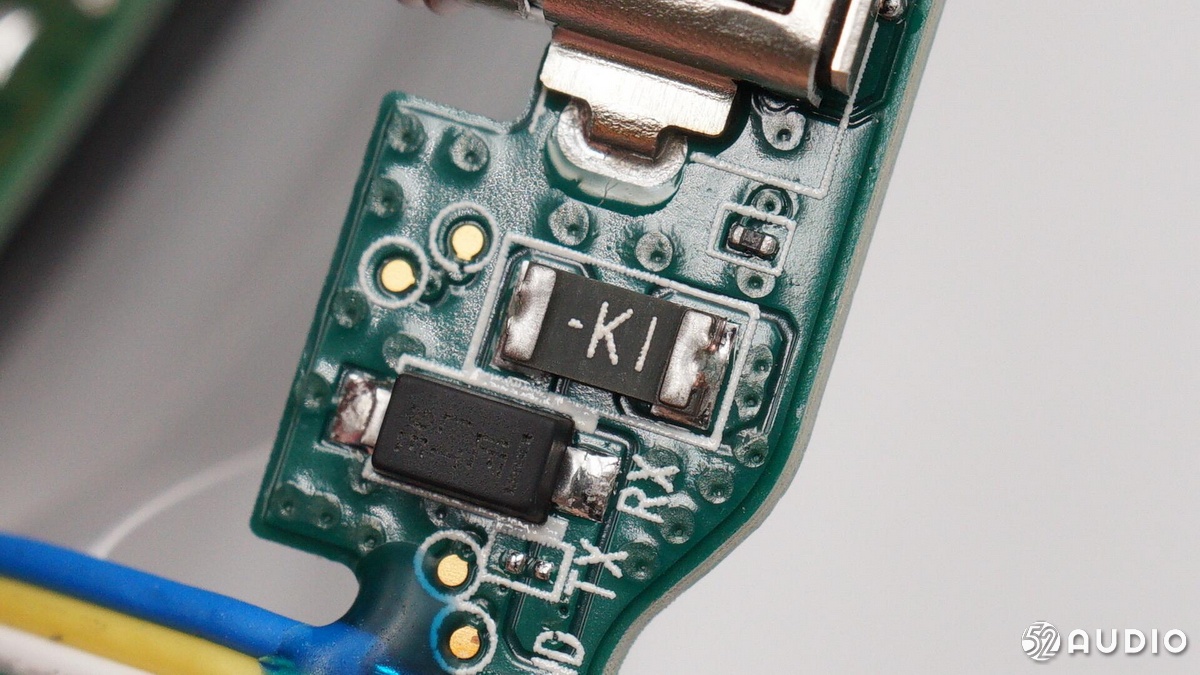

输入端有TVS和自恢复保险丝保护。

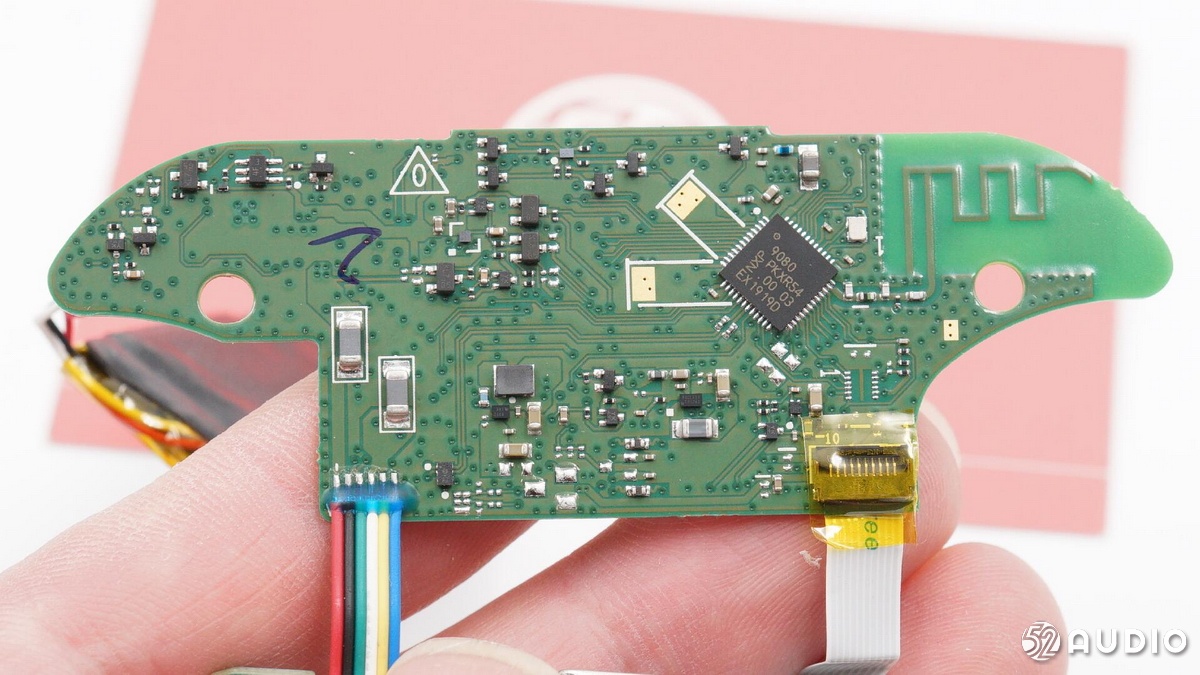

充电盒主PCBA一侧电路展示，芯片处露铜过孔散热。

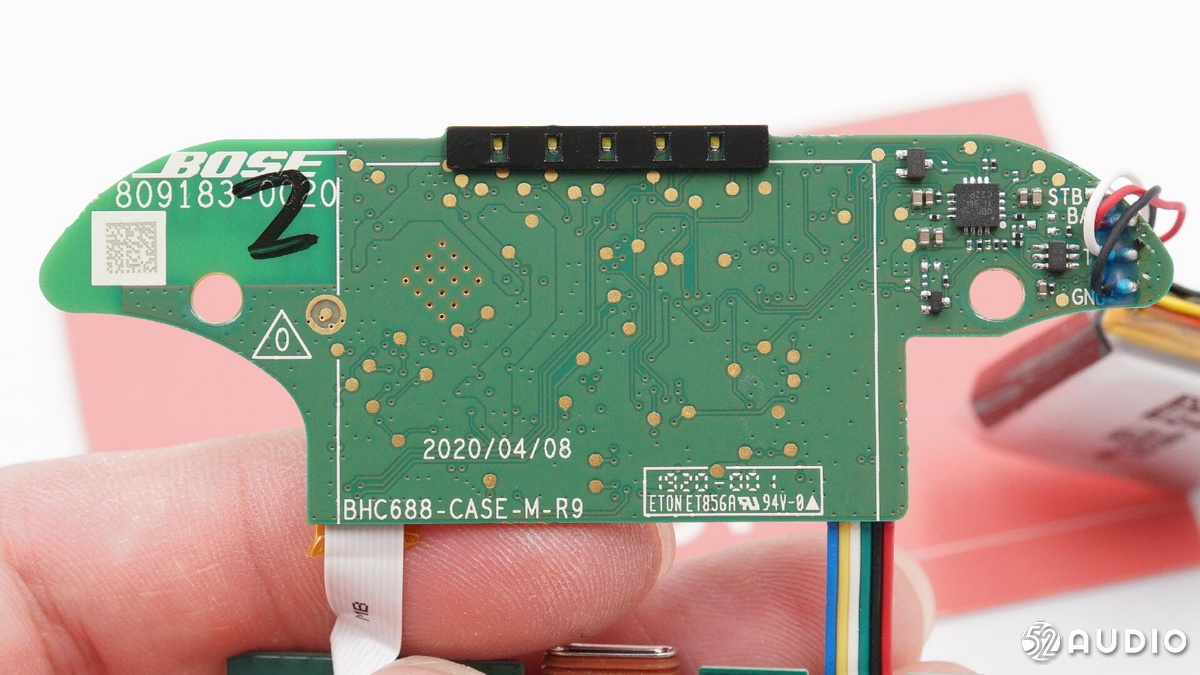

充电盒主PCBA另一侧电路展示。
NXP恩智浦半导体 QN9080 32 位 ARM Cortex-M4 蓝牙低能耗微控制器。
QN908x是一款具有10mW峰值功率的高性能蓝牙低能耗SoC单芯片平台，适合蓝牙智能应用。NXP QN9080集成了兼容蓝牙低能耗(v5.0)的无线电、链路控制器、Host 协议栈和多种GATT profile，从而为蓝牙智能应用提供了单芯片解决方案。集成的32位ARM Cortex-M4F MCU 带有片上闪存以及多种模拟和数字外设，可提供更高效的数据融合引擎。该特性使其成为适合需要大量传感器融合计算应用的出色解决方案。
NXP QN908x其他系统特性包括完全集成式DC-DC转换器、LDO、低功耗睡眠定时器、电池*控器监**、高分辨率ADC和GPIO。这些特性可降低整体系统成本并减小尺寸。QN908x的电源电压范围为1.62 V至3.6V，它有很低的工作电流及超低功耗睡眠模式，可以延长电池寿命。

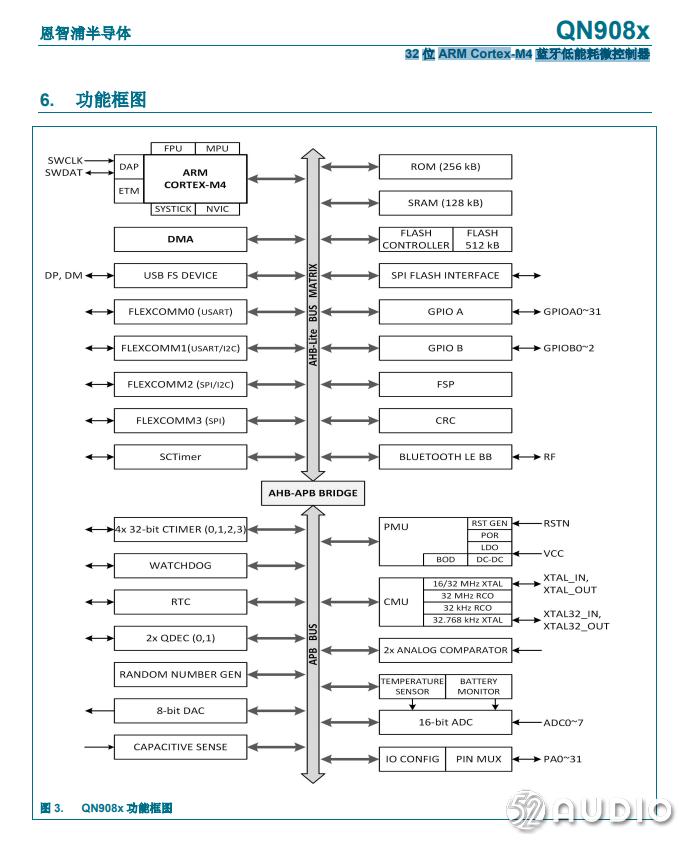

NXP恩智浦QN908x功能框图。

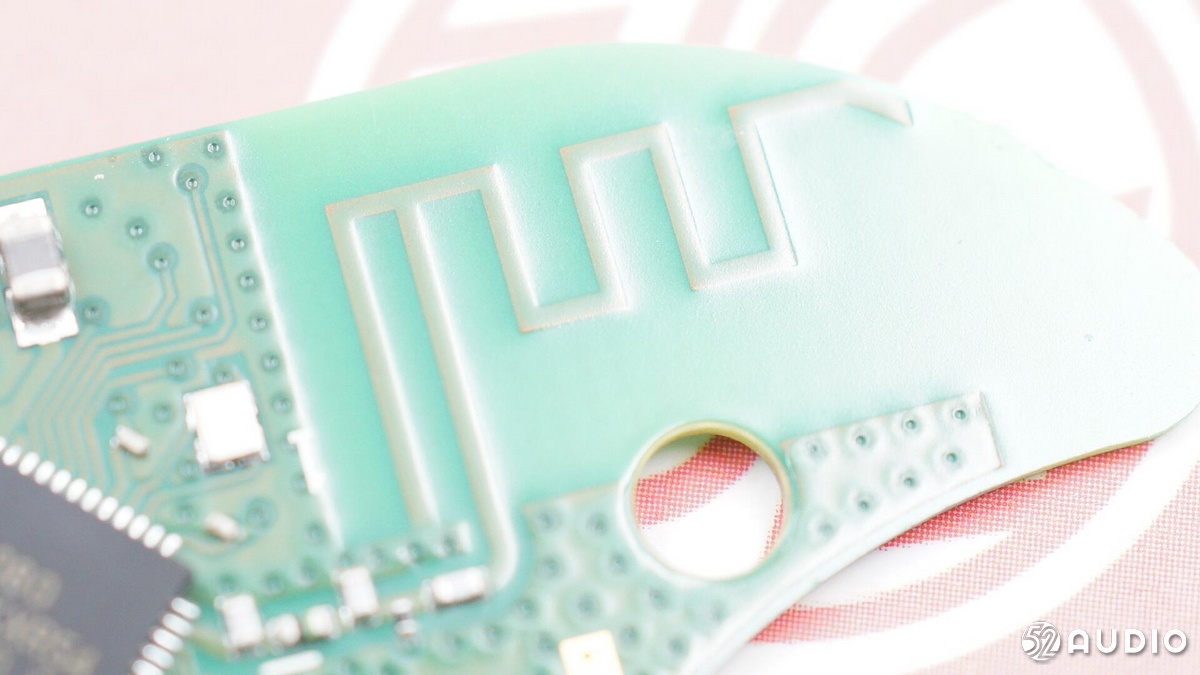

印刷蛇形蓝牙天线特写，用于传输无线信号。

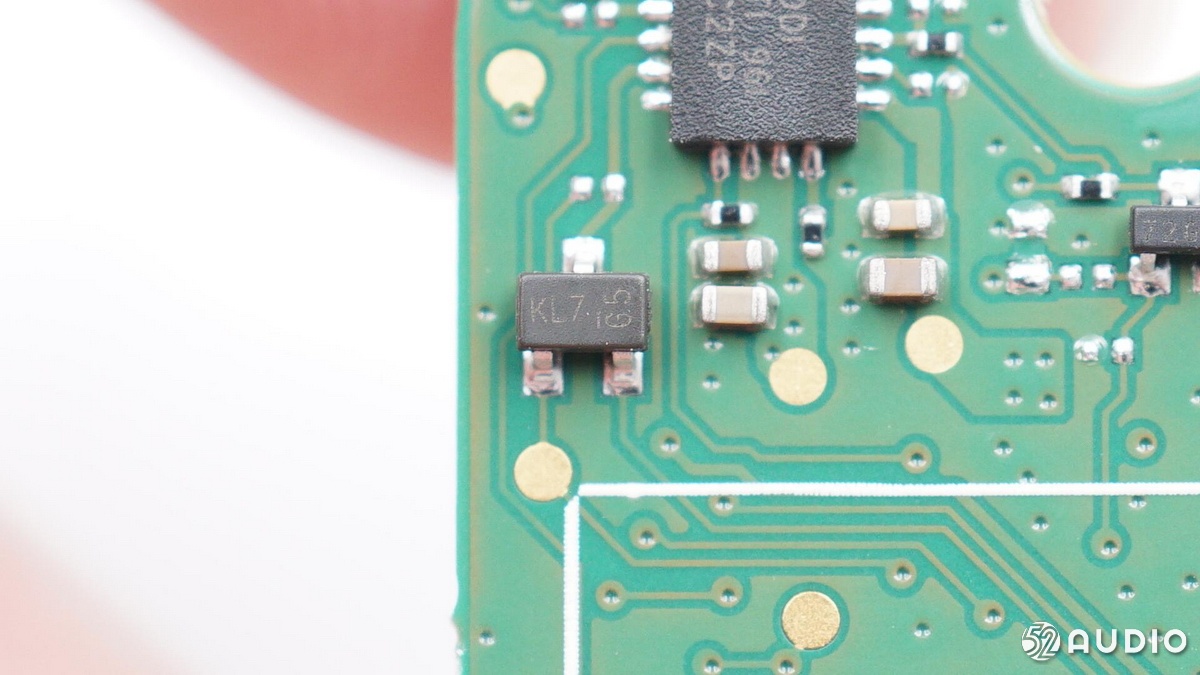

BAT54C 二极管。
BSS138DW 双NMOS。
耳机充电盒采用TI德州仪器 BQ24079 1.5A线性充电器，支持28V输入耐压，内置过压保护功能，并且支持路径管理，用于电源输入保护和充电盒内置电池充电。
TI德州仪器 BQ24079 详细资料。

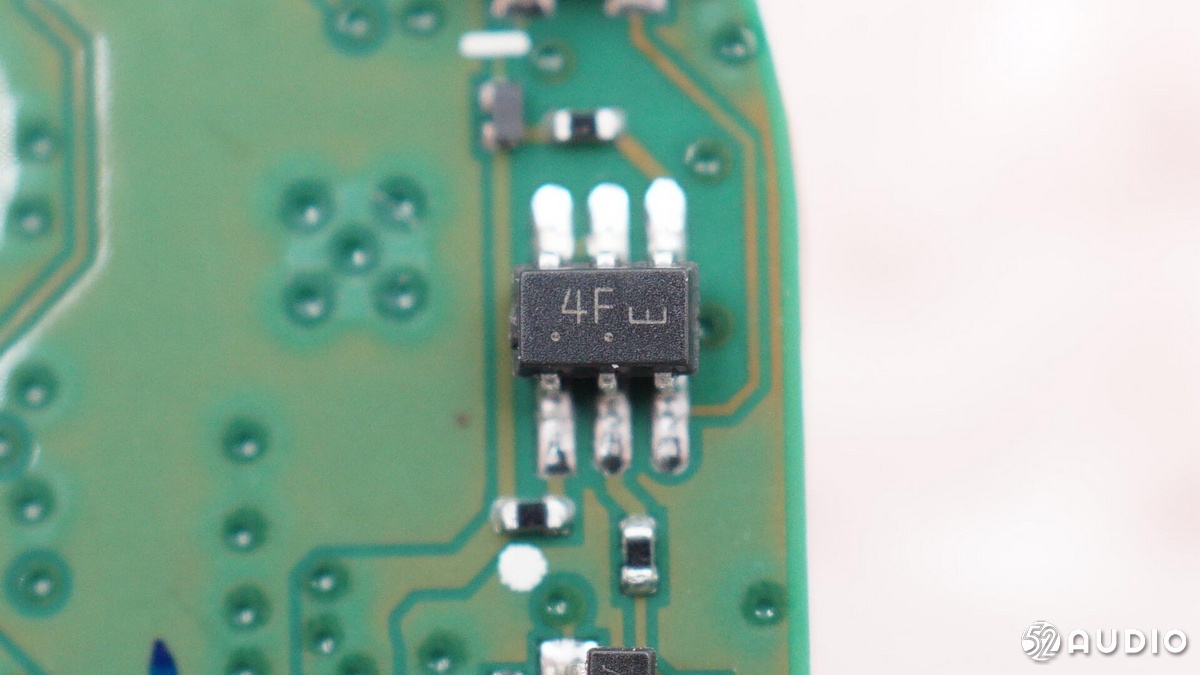

丝印4F的IC。
TI德州仪器TPS610997 同步升压IC，用于内置锂电池升压，为耳机充电。

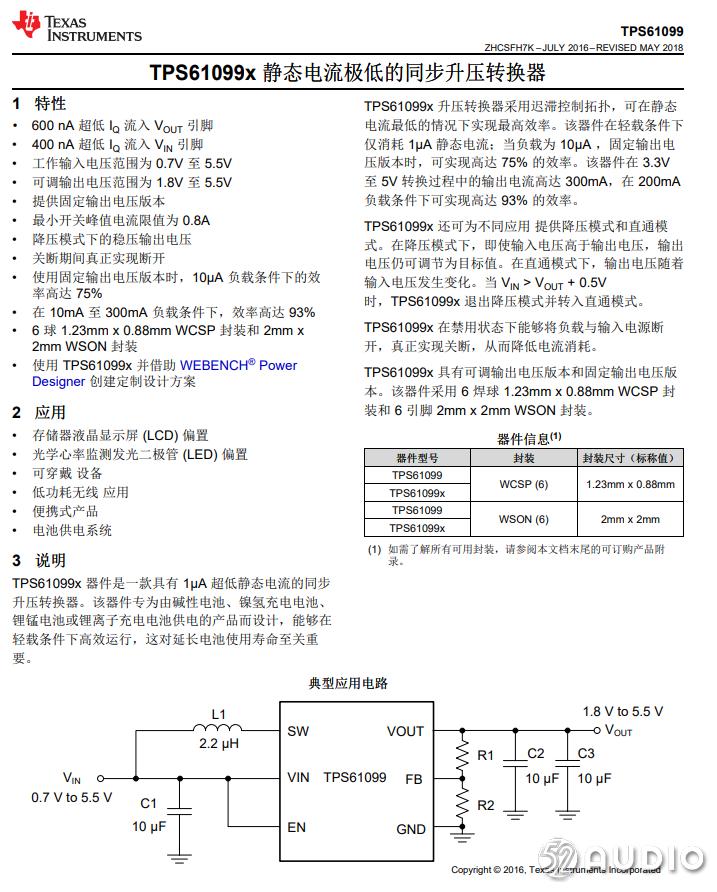

TI德州仪器TPS610997 详细资料。
TI德州仪器TPS62743 同步整流降压转换器，用于电池输出降压为MCU等芯片供电。

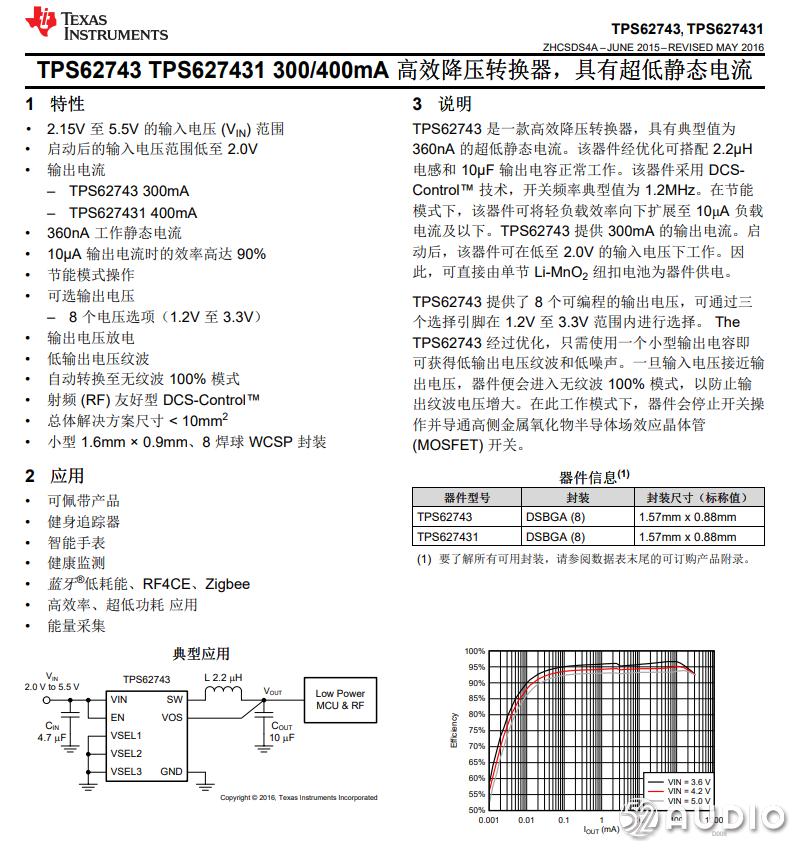

TI德州仪器 TPS62743 详细资料。

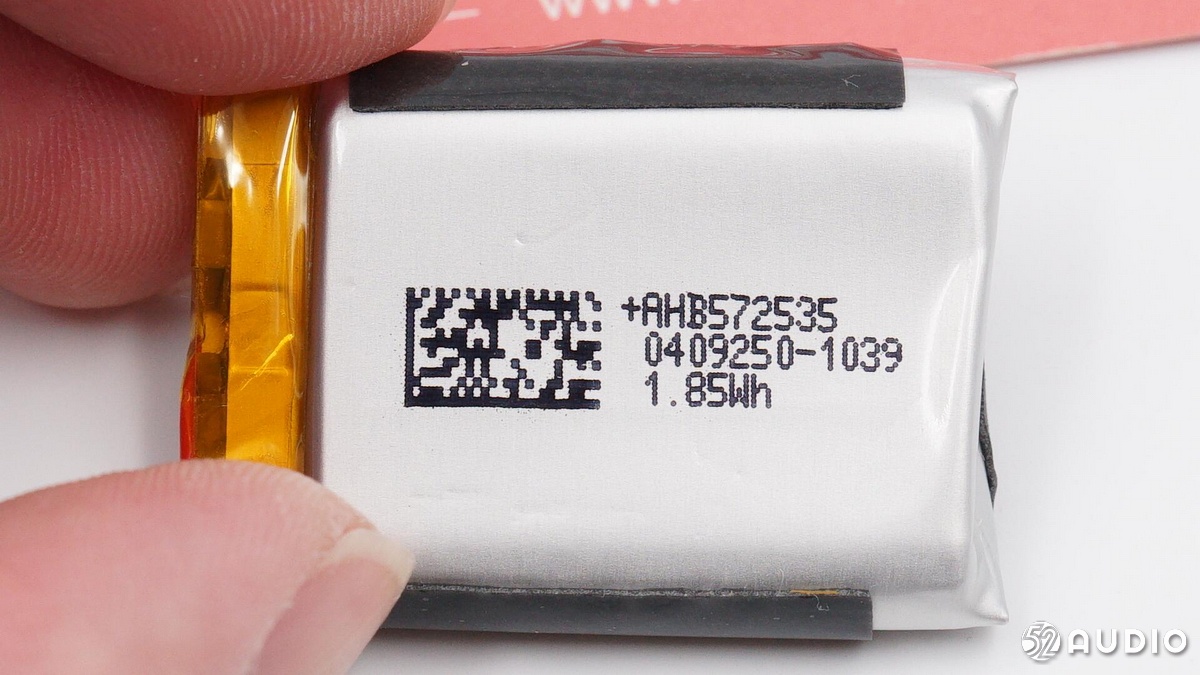

充电盒采用软包电池，型号AHB572535，额定容量1.85Wh。
电池另一侧的标签信息，型号AHB572535，额定电压3.7V，额定容量500mAh/1.85Wh，中国制造。
电池保护板使用胶水保护，提供电池过压过放过流保护。

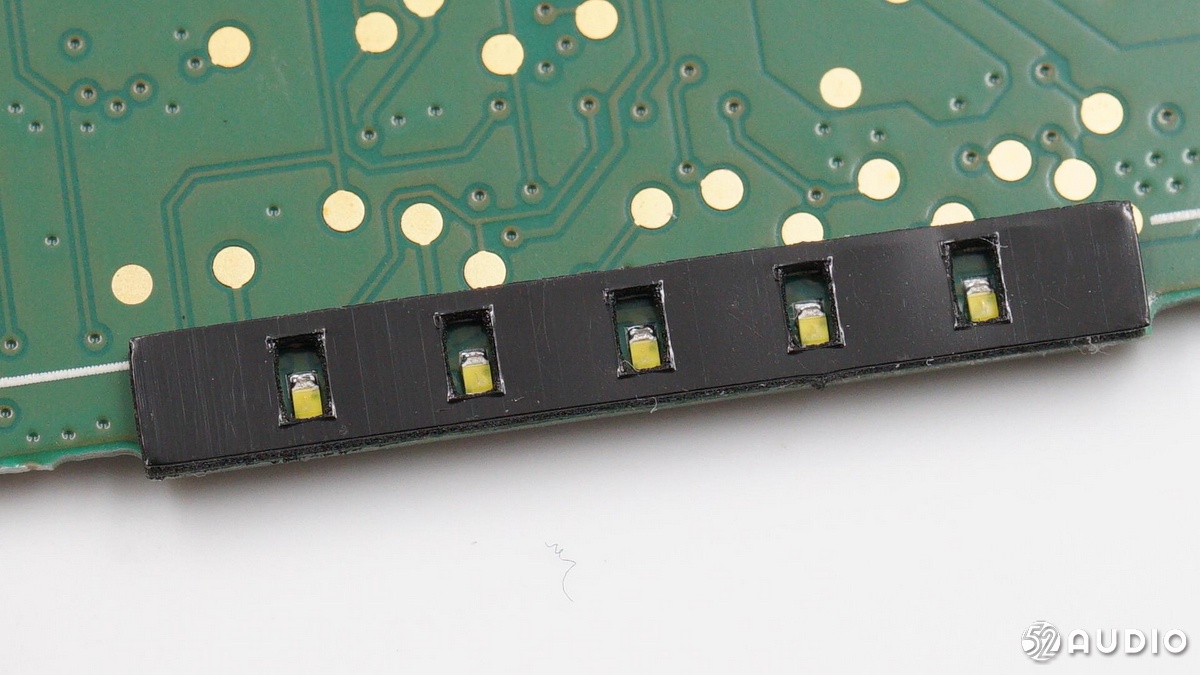

五颗LED指示灯，用黑色壳体隔开避免漏光。
受平台字数限制，耳机部分拆解请看下篇。
