市场上的便携示波器琳琅满目，你是通过朋友推荐?先试用，后购买?还是百度一下?或者直接搜某宝销量前三，稍微比对一下就购买?究竟哪一种方式更靠谱呢?
前段时间，我们就某宝便携示波器销量冠军——正点原子DS100和销量亚军——梦源实验室的U2P20，进行了细致的拆解，顺带做了一个硬件拆评对比：
DS100以国产产品方案为主(除光耦外)，U2P20以进口产品方案为主(除ADC外)，除售后服务外，猜测这可能是U2P20售价高于DS100的主要原因;
性能参数真实性部分(因时间有限，且无法使用专业仪器测试，后期会挑时间专门测试一下);

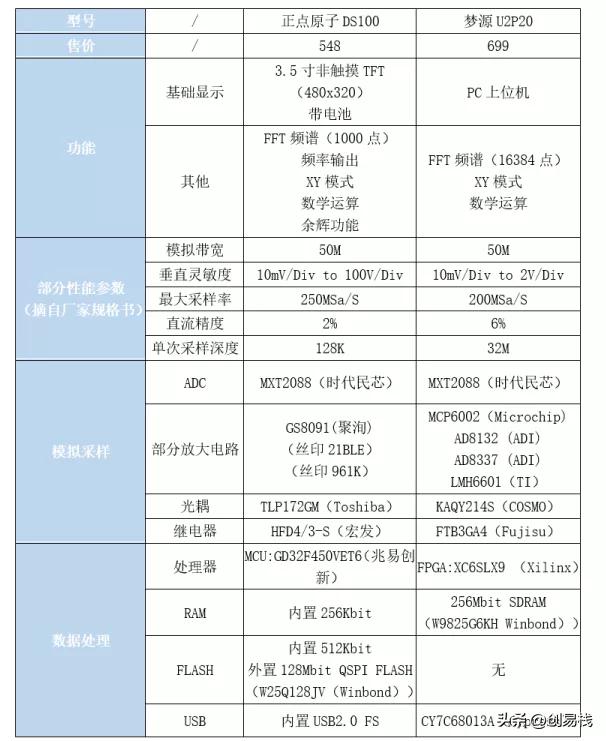

其他功能上，前者简单直观，可脱离电脑使用;后者由于拥有更多内存和上位机，因此具备超大采样深度和超强FFT运算能力的特点。
此外，前者通过内置电池，就能获得低底噪;后者需要使用笔记本的电池或者市电供电才能获得优秀的底噪。
先来了解国产方案——DS100

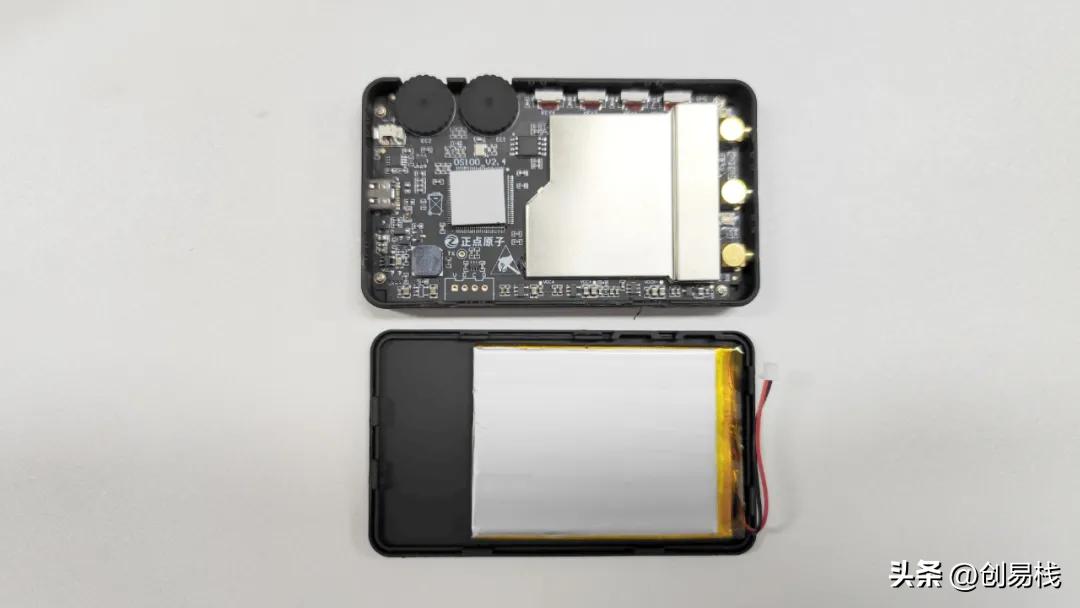

先留个影

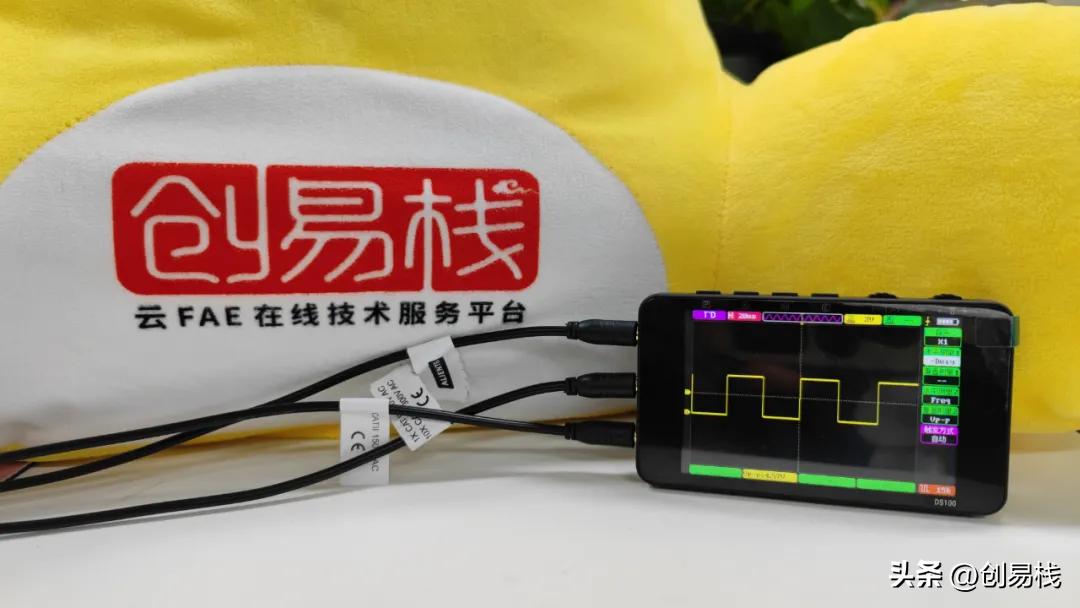

这是一个带电池的和TFT屏的示波器，双通道，拥有一路波形输出功能
主控被贴了一个缓冲胶，随手就能撕掉了

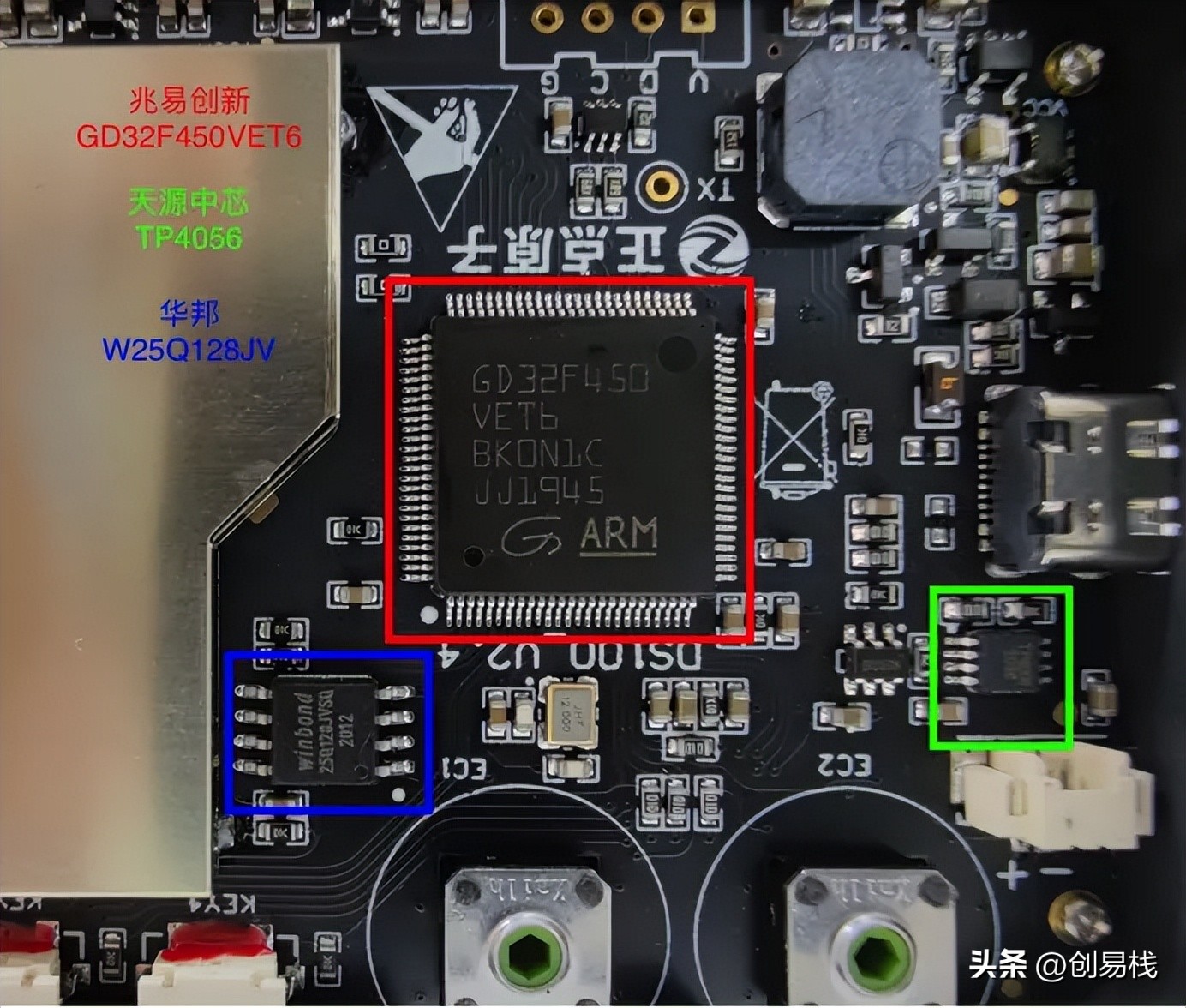

撕开之后，发现主控用的是兆易创新的GD32F450VET6，外挂华邦的一颗128Mbit SPI FLASH 25Q128JVSQ，用来放TFT屏的UI素材,锂电池管理用的是天源中芯的TP4056
它的采样部分用屏蔽罩罩住了，不过很容易拆开
只是不清楚为什么只焊了两个点?
最后看下关键器件——ADC，用的是时代民芯的MXT2088，它是一颗8位200MHZ的双核ADC(据说，它是ADI的AD9288的P2P替换物料)看了下资料，普源的某款示波器也是用这颗物料。

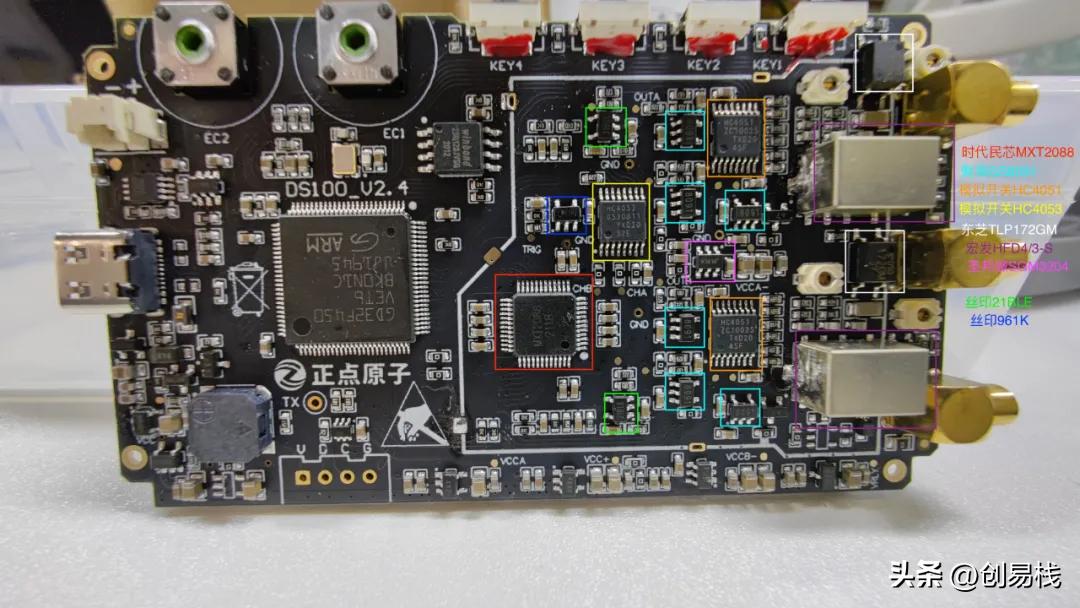

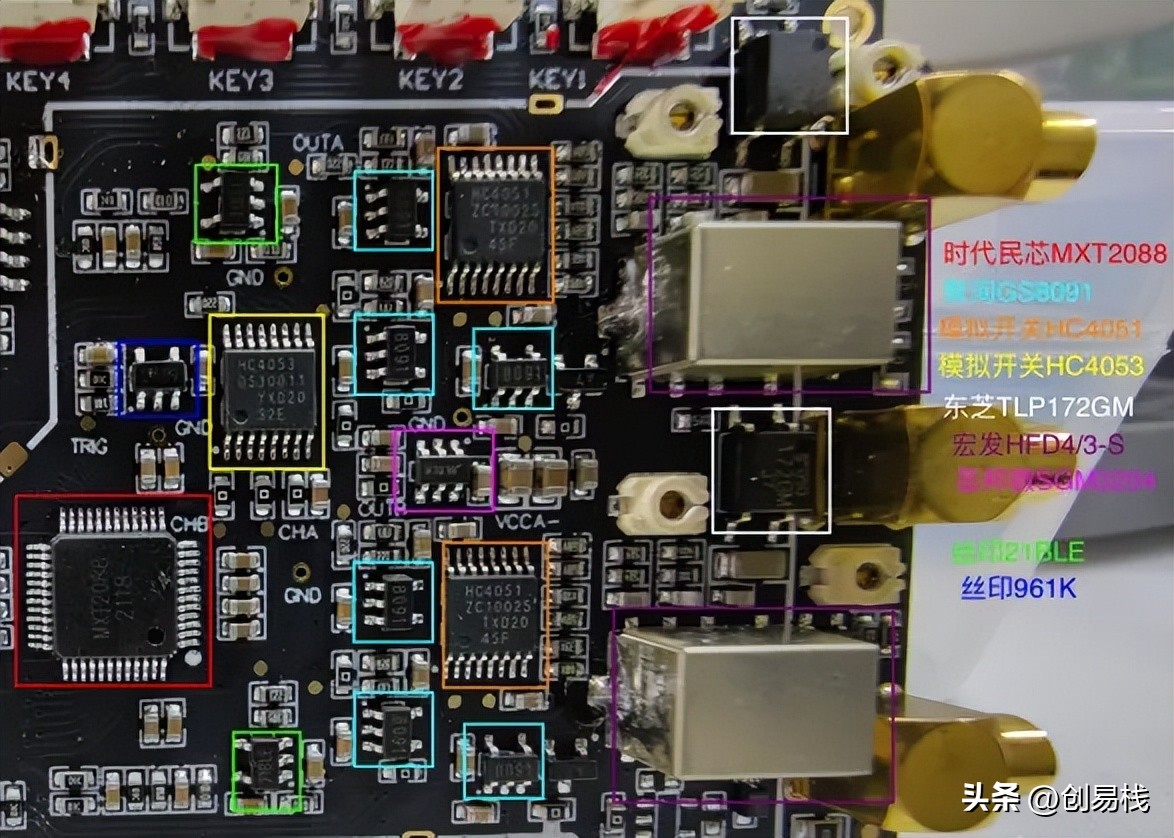

信号放大部分，用了6颗聚洵的GS8091，还有两颗丝印21BLE和961K的芯片，(暂时查不到型号)看外围电路猜测可能是运放(通过模拟开关HC4051和HC4053做示波器的X1,X10,X100的档位切换);负电压采用圣邦微 SGM3204，信号继电器使用的是宏发的HFD4/3-S，光耦是东芝的TLP172GM。
来个PCA的全图，总的来说做工还算不错

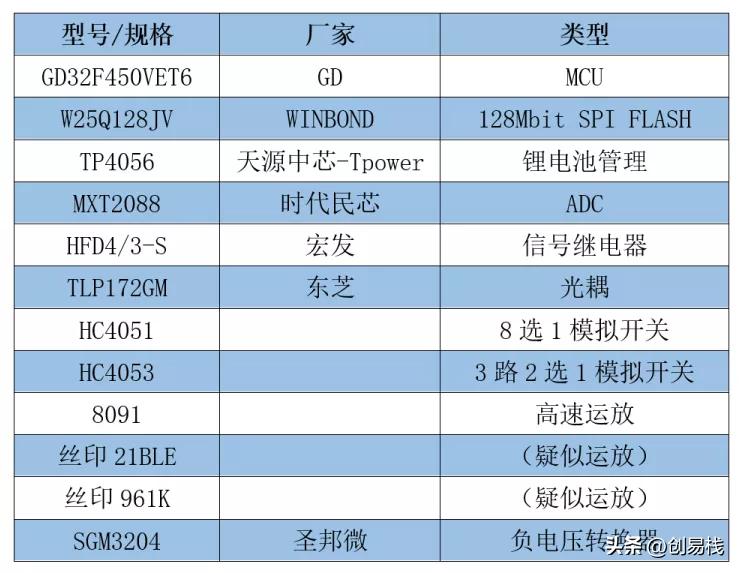

上面提到的部分物料如下表所示

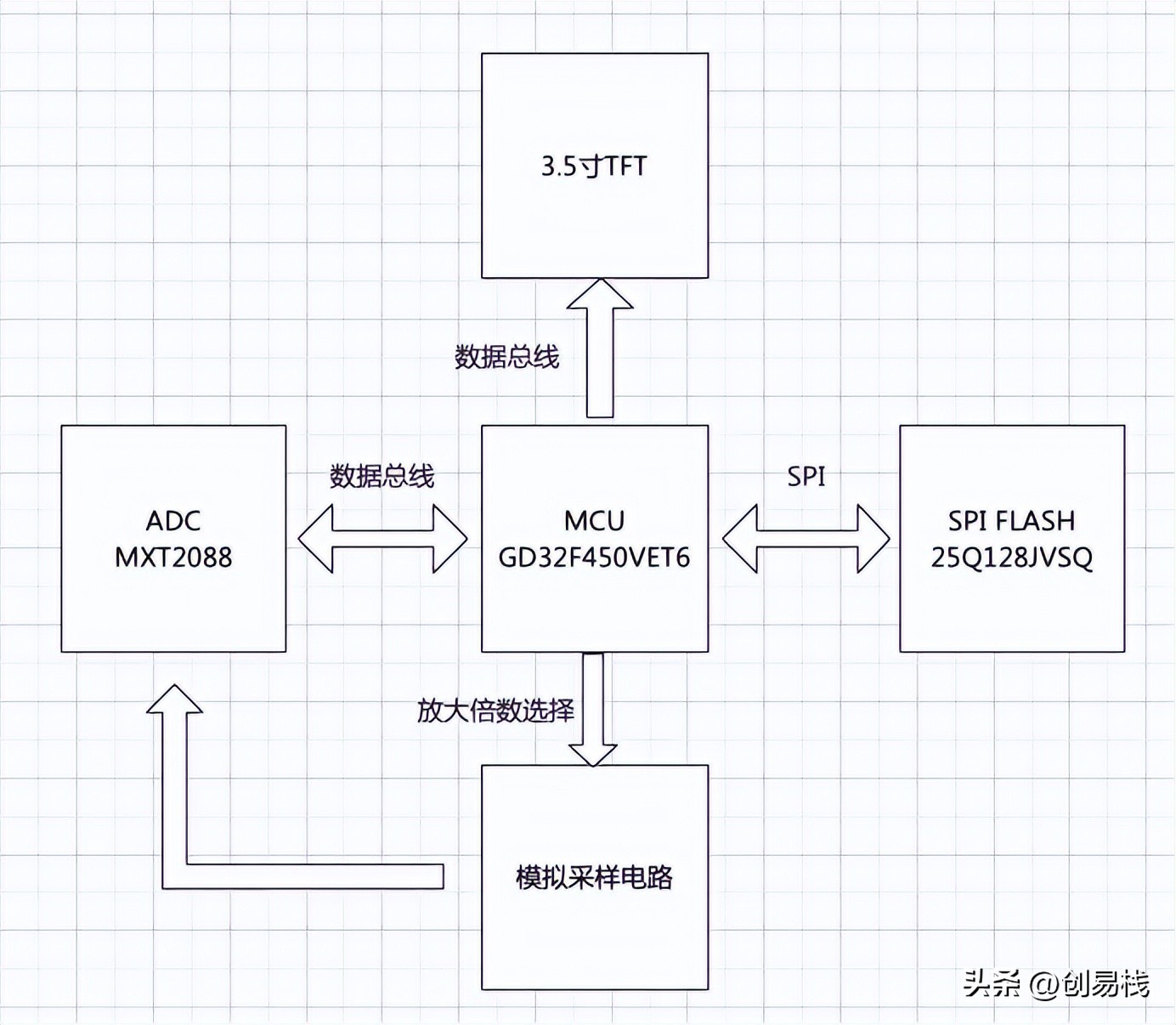

产品框图大概是这样的：
接下来，我们来看看进口方案——U2P20

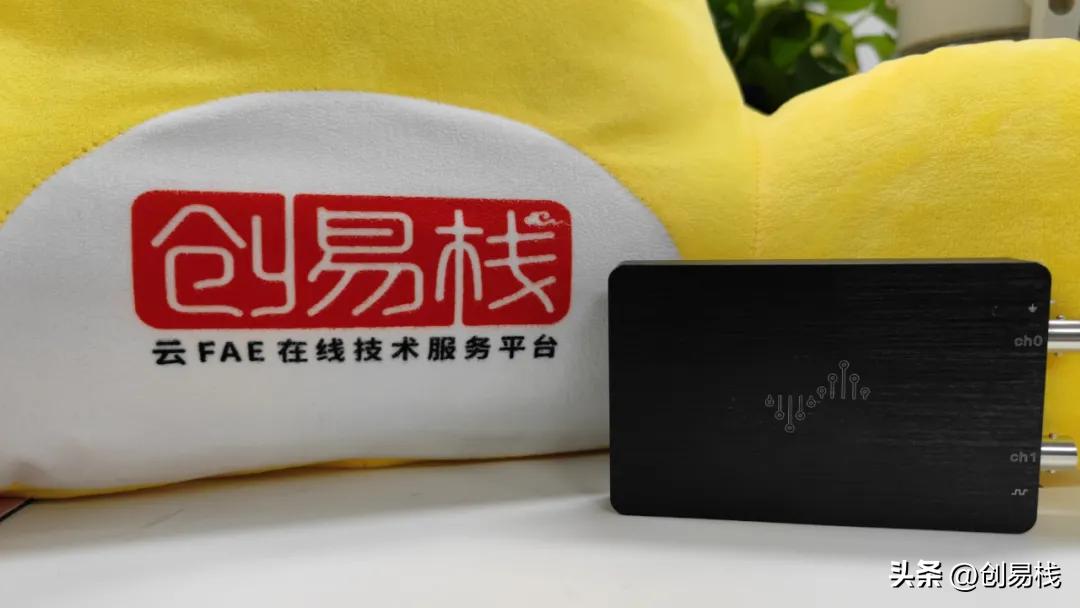

按惯例，留个“遗照”

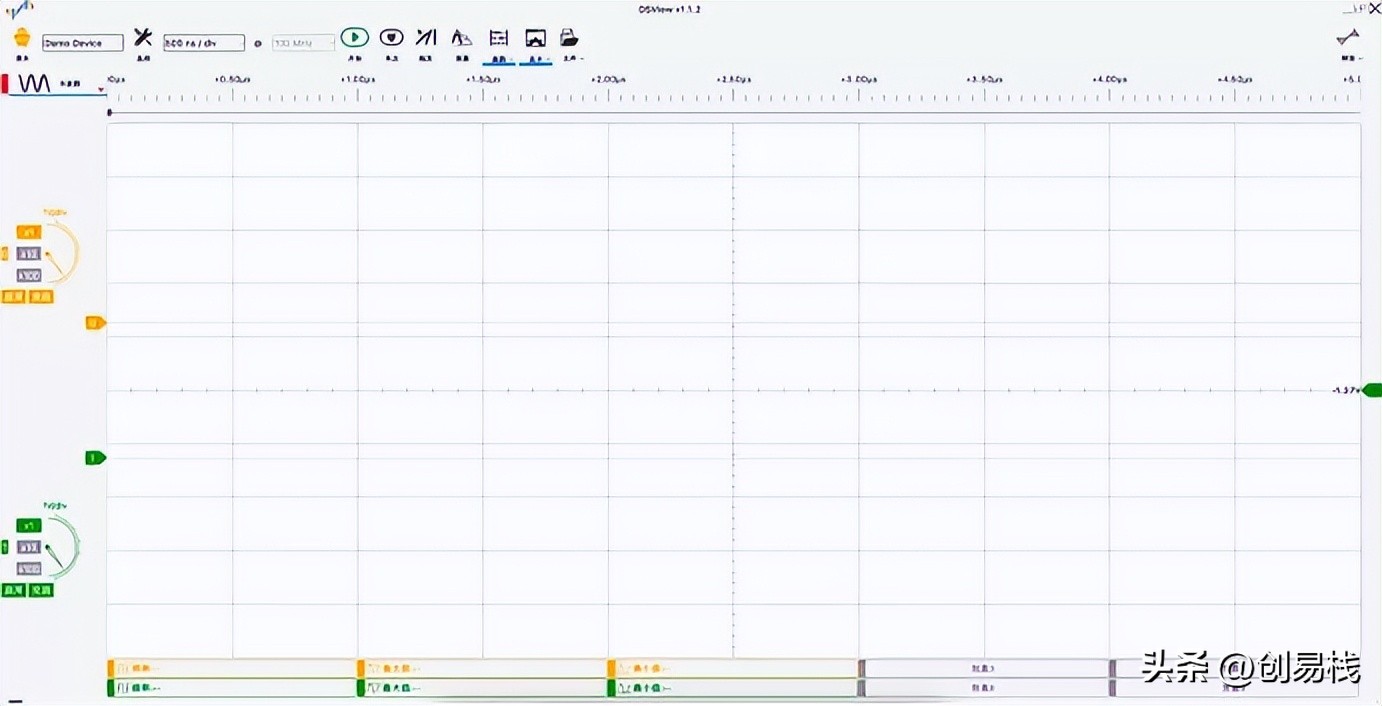

说明书说这个虚拟示波器，必须配合电脑的上位机使用(Windows,Mac,Linux都有配套的上位机，即使是Mac工具人，也能轻松上手)
我自认为自己是一个硬件工程师老司机
但......讲真，我拆开U2P20后，太让我震惊了
它和DS100用的是同一个ADC：时代民芯的MXT2088
而U2P20采用的是FPGA的方案，主控是XILINX的XC6SLX9，搭配了华邦的一颗256Mbit 的SDRAM W9825G6KH做采样数据存储，一颗ST的EEPROM M24128做配置存储，传输数据用的是Cypress的USB2.0高速芯片CY7C68013A，电源全部都是TI的产品，连模拟开关也是TI的!(具体型号及位置已在上图标注了)
模拟采样部分，U2P20同样很舍得用料，两个屏蔽罩里面的器件全是大品牌

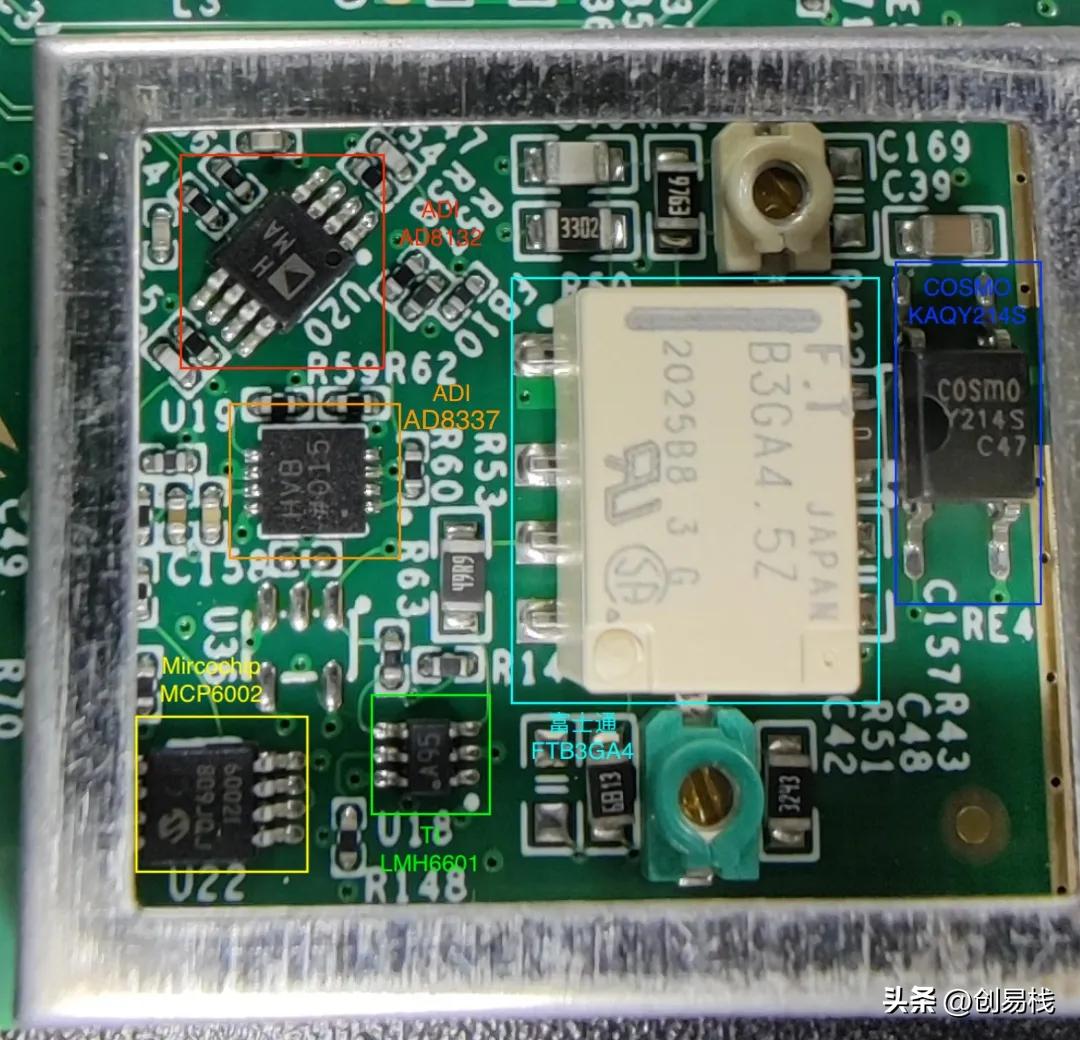

ADI、TI、Microchip的运放，富士通的继电器，及COSMO的光耦共同组成了一个通道的采样电路
甚至，PCBA的背面还有很多大牌物料

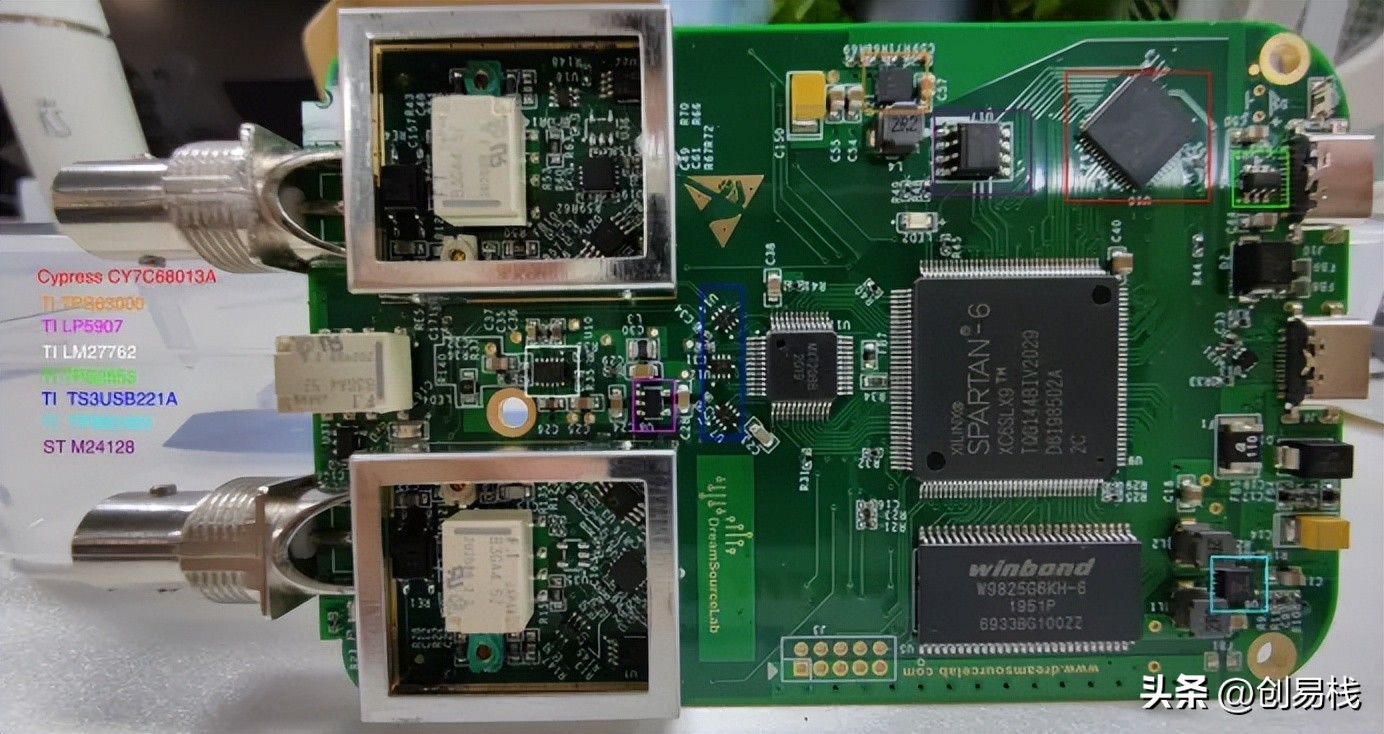

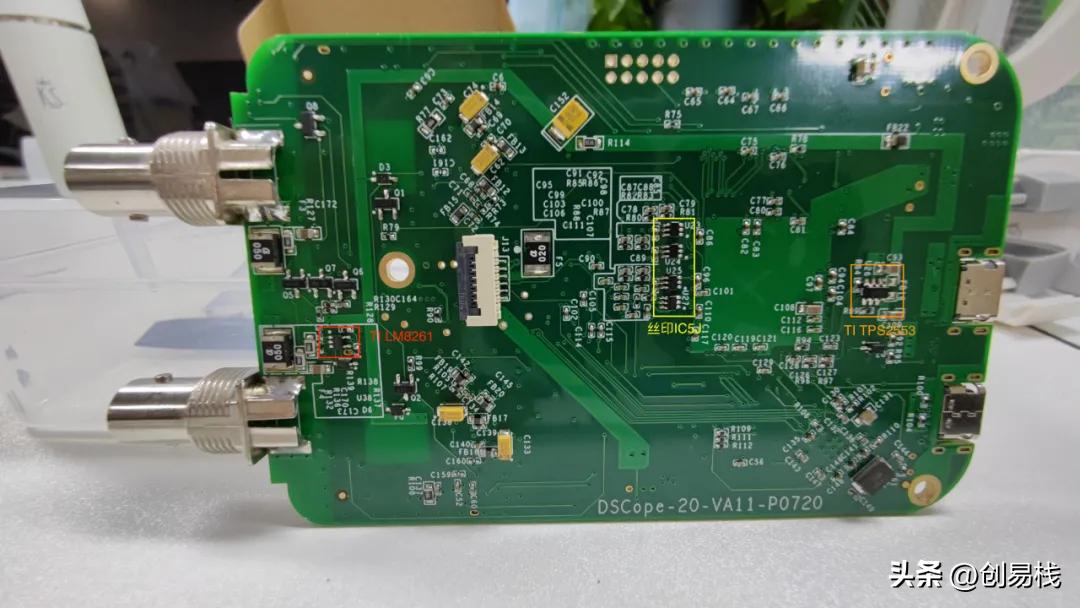

一个TI的高压运放LM8261，TI的LDO TPS2553,由于无法查明黄色部分丝印部分，但通过接在ADC的IO和FPGA中间，很大概率是TVS芯片(用来保证高速数据传输的稳定性)

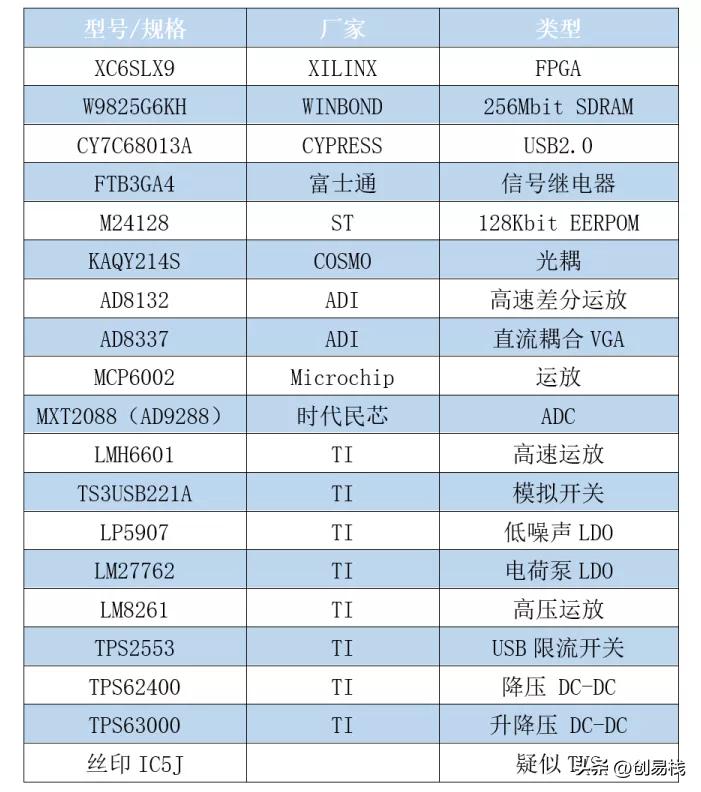

统计了一下U2P20使用的部分物料
发现梦源实验室是真“壕”

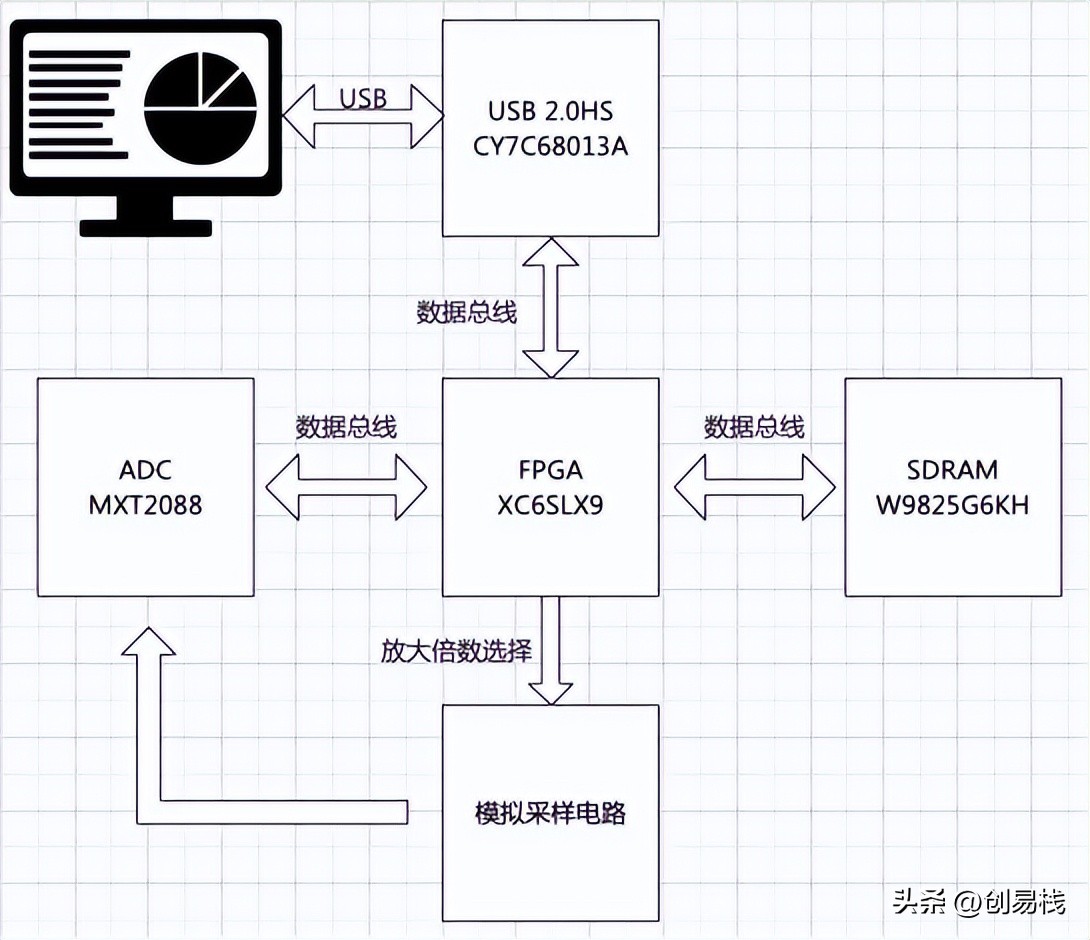

再看它的产品框图
到这里，两台便携示波器已经全部拆解完毕
对于如何选购示波器，你是否已经有更进一步的了解呢?
感兴趣的小伙伴可以在下方评论区告诉我们哦!
