近日知名PC大厂联想旗下子品牌thinkplus推出了一款65W氮化镓快充充电器GaN65，作为新一代口红电源，在GaN氮化镓加持下，更小更轻性能更强悍。值得一提的是，这是首个笔记本大厂推出的氮化镓快充。相信在联想、小米等知名企业的带领下，GaN氮化镓技术会越来越普及，更多手机、笔记本品牌氮化镓充电器未来可期。
thinkplus新款65W USB PD氮化镓快充充电器不仅小巧轻便，而且配备了可折叠插脚，此外支持QC和PD快充，支持PPS电压档位，档位齐全。除了笔记本，支持手机、平板快充更是不在话下。作为首个笔记本大厂推出的氮化镓充电器，下面充电头网就对其进行详细拆解分享，看看充电器设计做工如何。
一、thinkplus 65W氮化镓充电器外观
产品硬纸质包装盒采用天地盖设计，顶盖为黑色，正面中心印有充电器外观图，左上角是产品名称，下方是“thinkplus”品牌字样。
包装底盒为红色，并标注了产品的特点和相关参数。

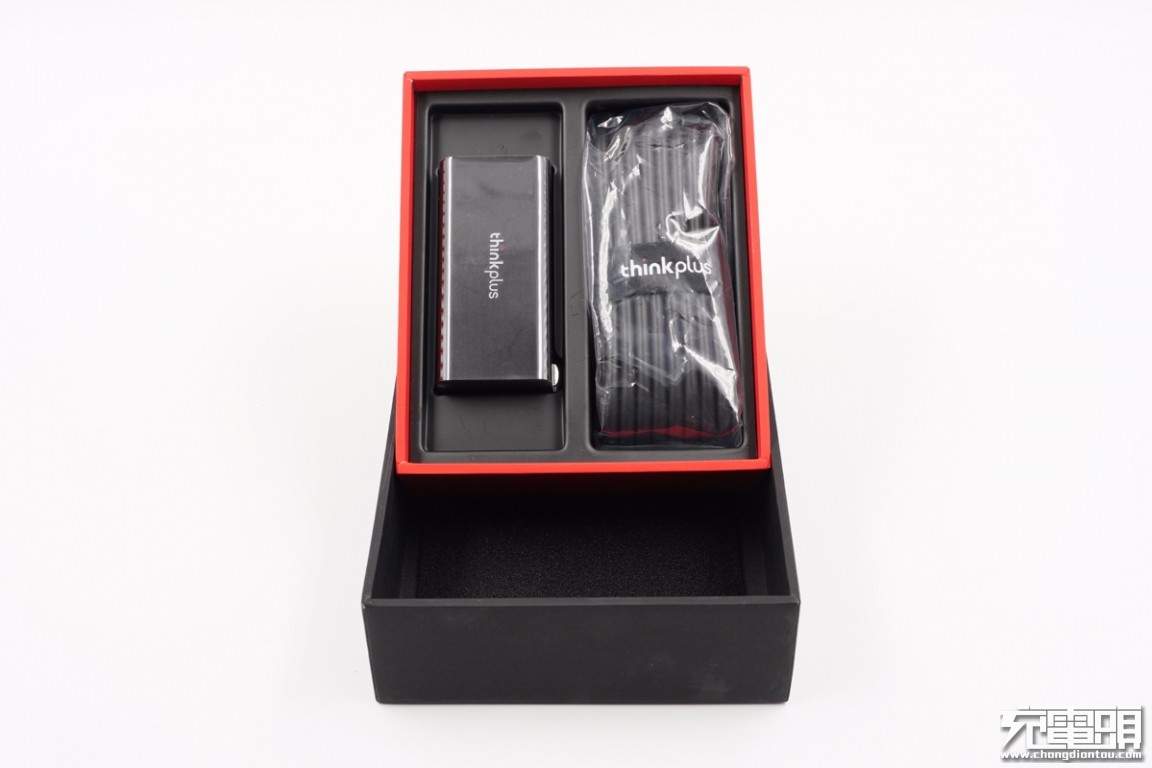

打开包装盒，充电器和数据线放置在凹槽里，数据线使用塑料袋包装。

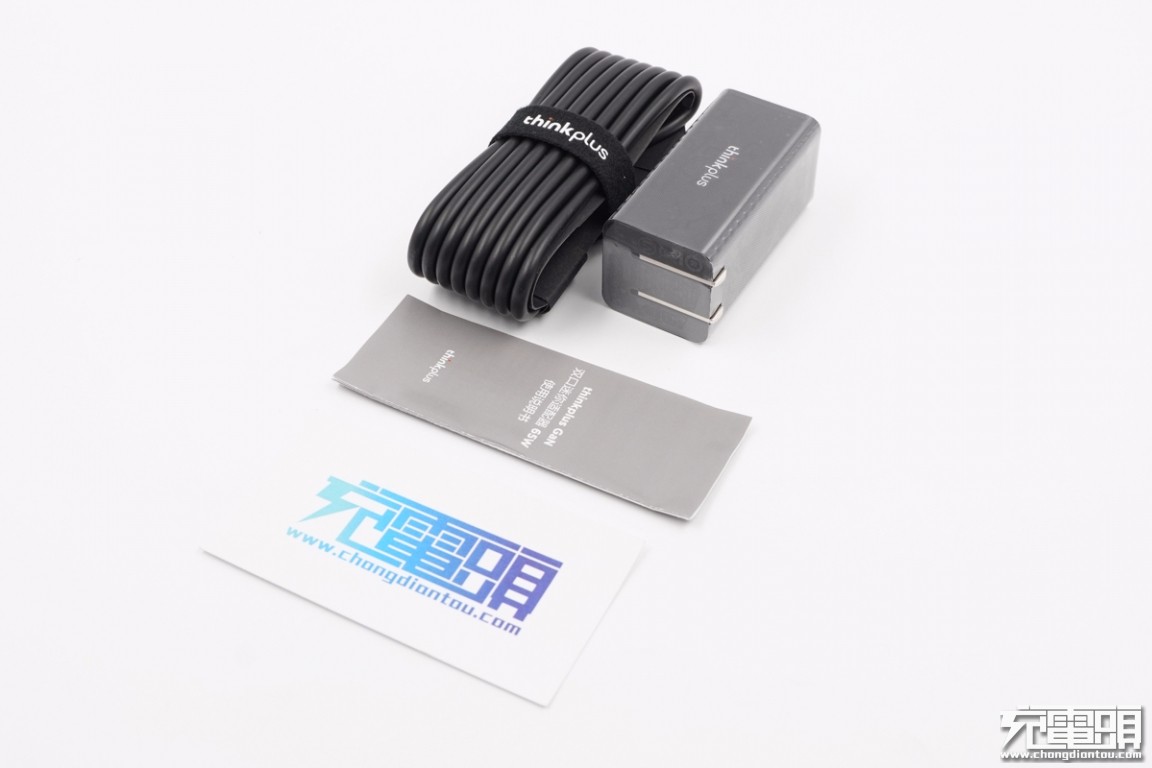

包装内全部东西一览，包括充电器、数据线和使用说明书。

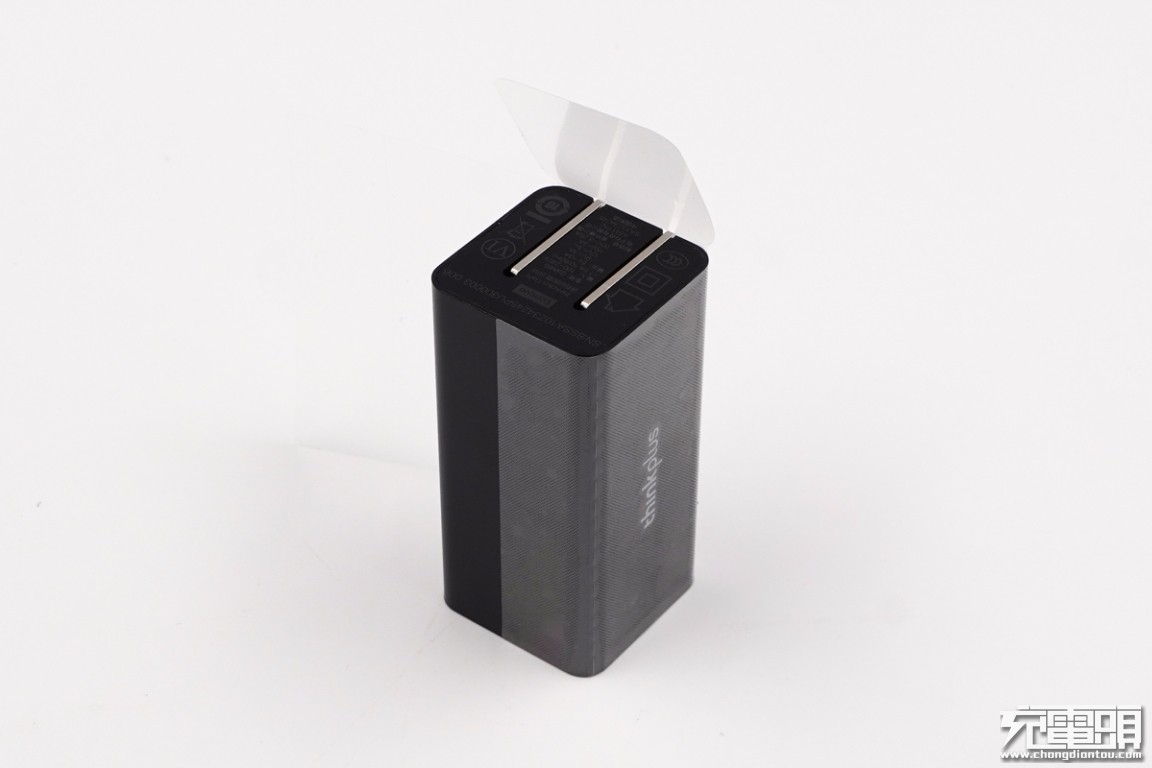

充电器侧身包裹有防刮保护膜。
thinkplus 65W迷你氮化镓充电器采用长方体造型设计，输入输出端外壳亮面设计，腰身则为哑光处理，并且各面之间弧面过渡，方便插拔且不硌手。
腰身正背面印制了带有小红点元素的“thinkplus”字样。

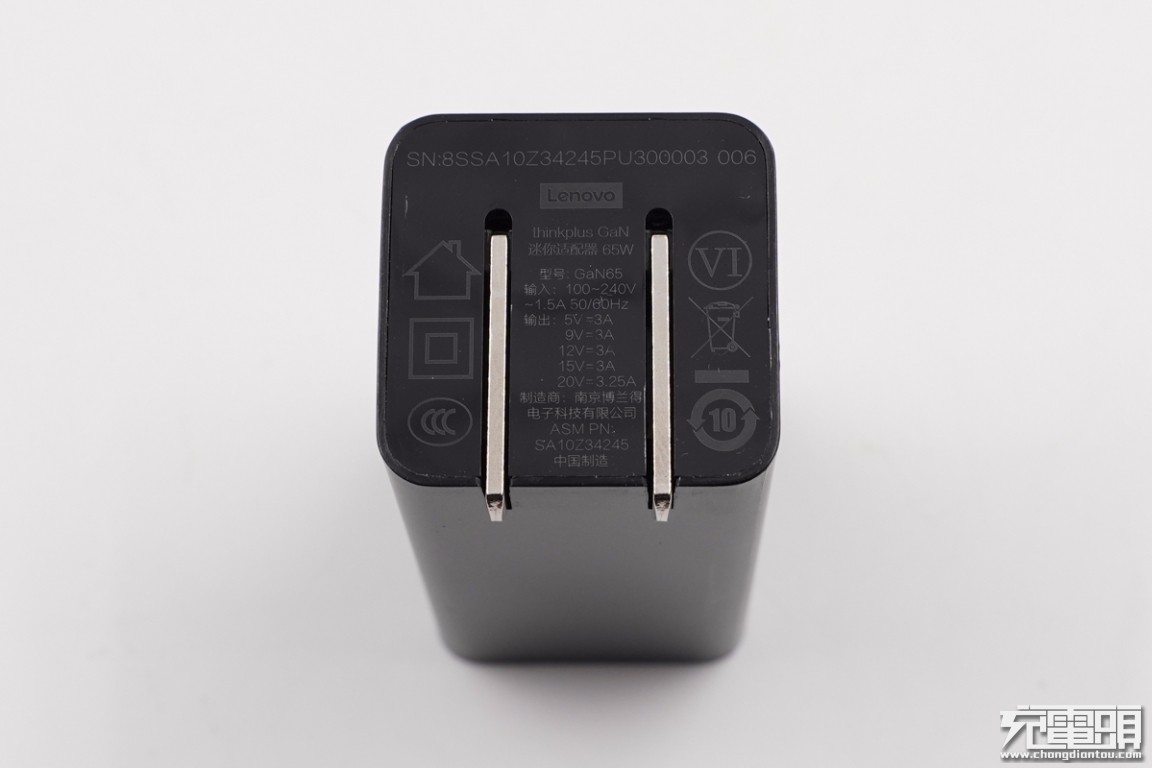

输入端外壳上标注充电器的参数信息型号：GaN65输入：100V-240V~50/60Hz 1.5A输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A制造商：南京博兰得电子科技有限公司产品已经通过了CCC认证和VI级能效认证。
并且输入端配备的是可折叠国标插脚，携带更方便且不会刮伤其它电子产品。
输出端配备一个USB-C接口，黑色胶芯不露铜。

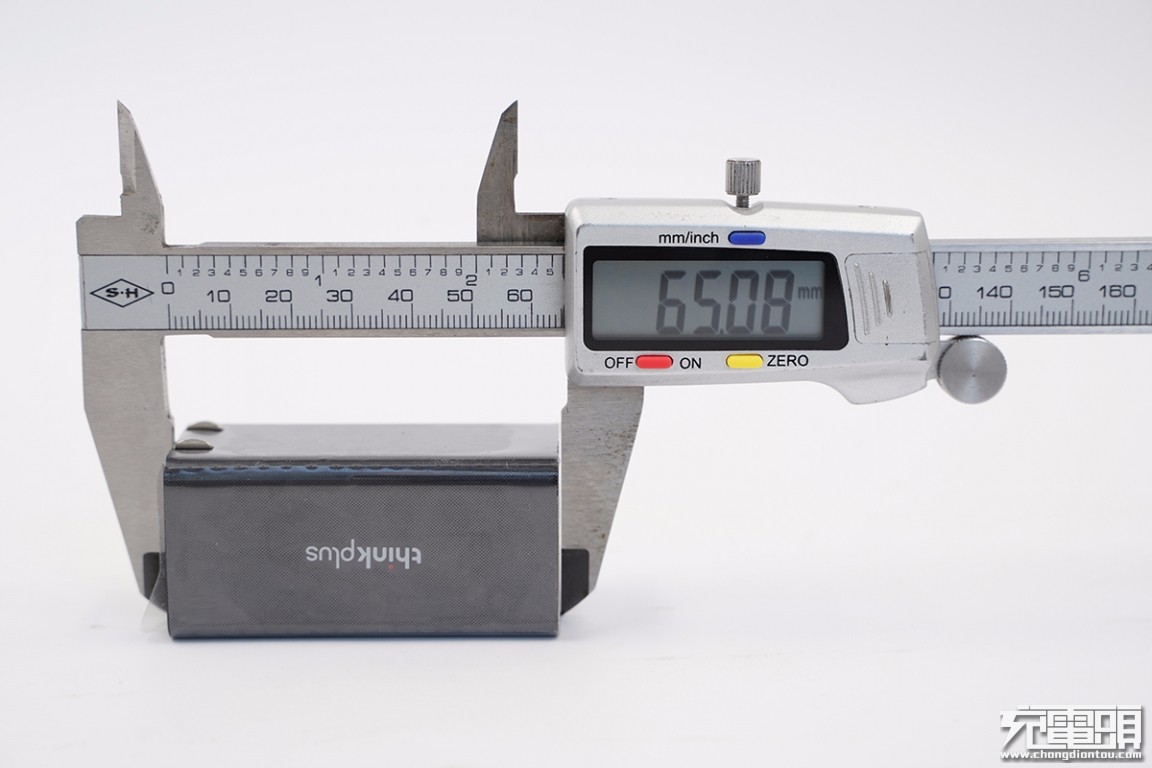

使用游标卡尺实测充电器长65.08mm。

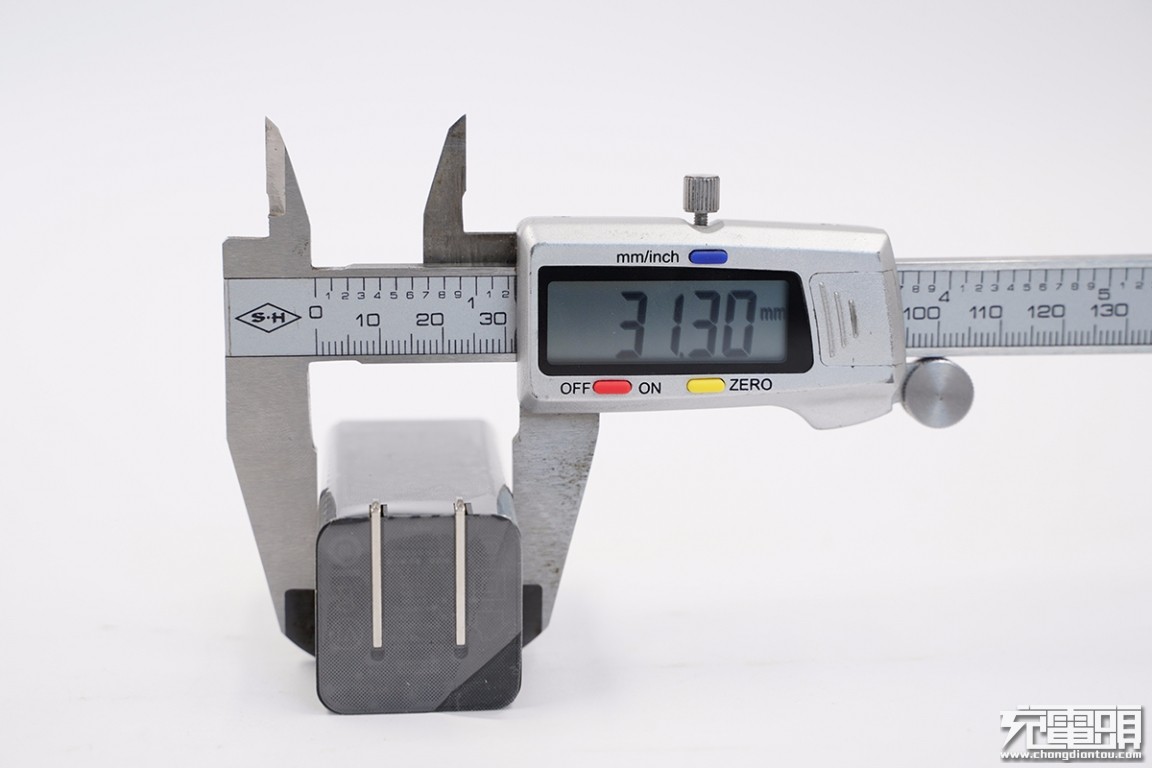

宽31.30mm。
厚度为31.27mm。通过充电器三维可算出体积为63.7cm³，功率密度达到1.02W/cm³。

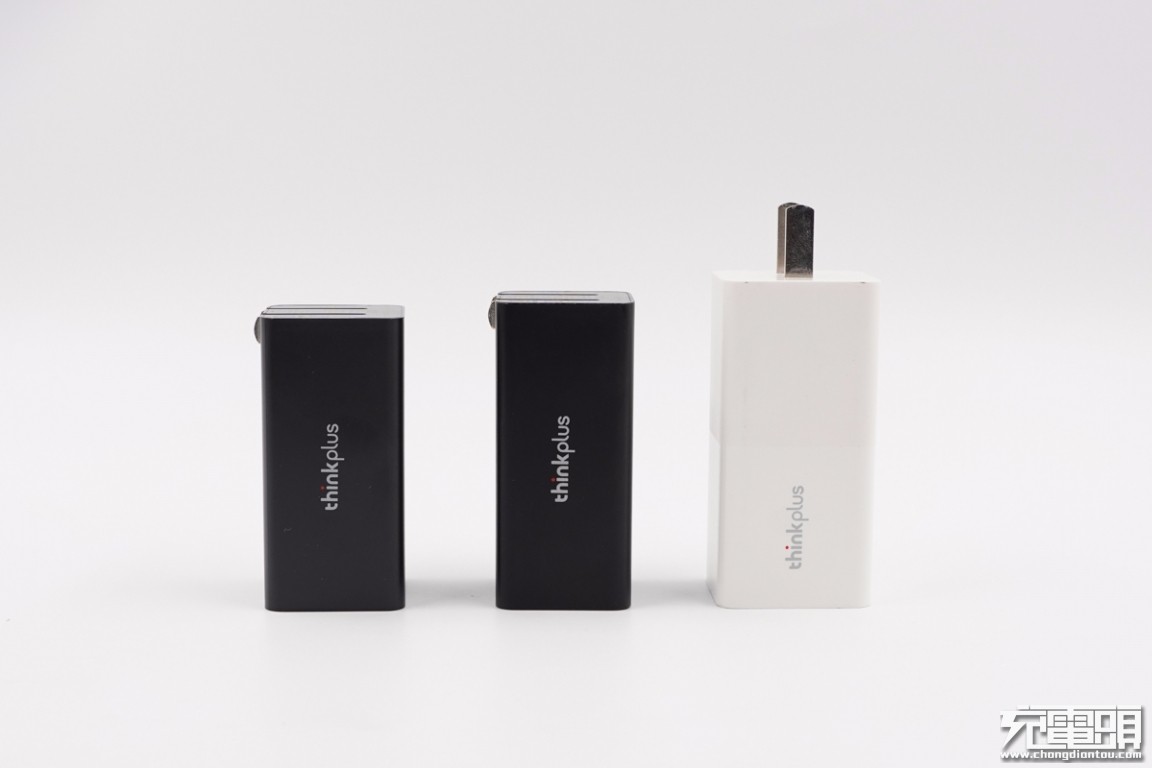

thinkplus 65W氮化镓充电器GaN65和thinkplus 45W充电器PA45体积相当，而比thinkplus 65W充电器PA65要小得多。功率大体积更小，氮化镓优点充分体现。

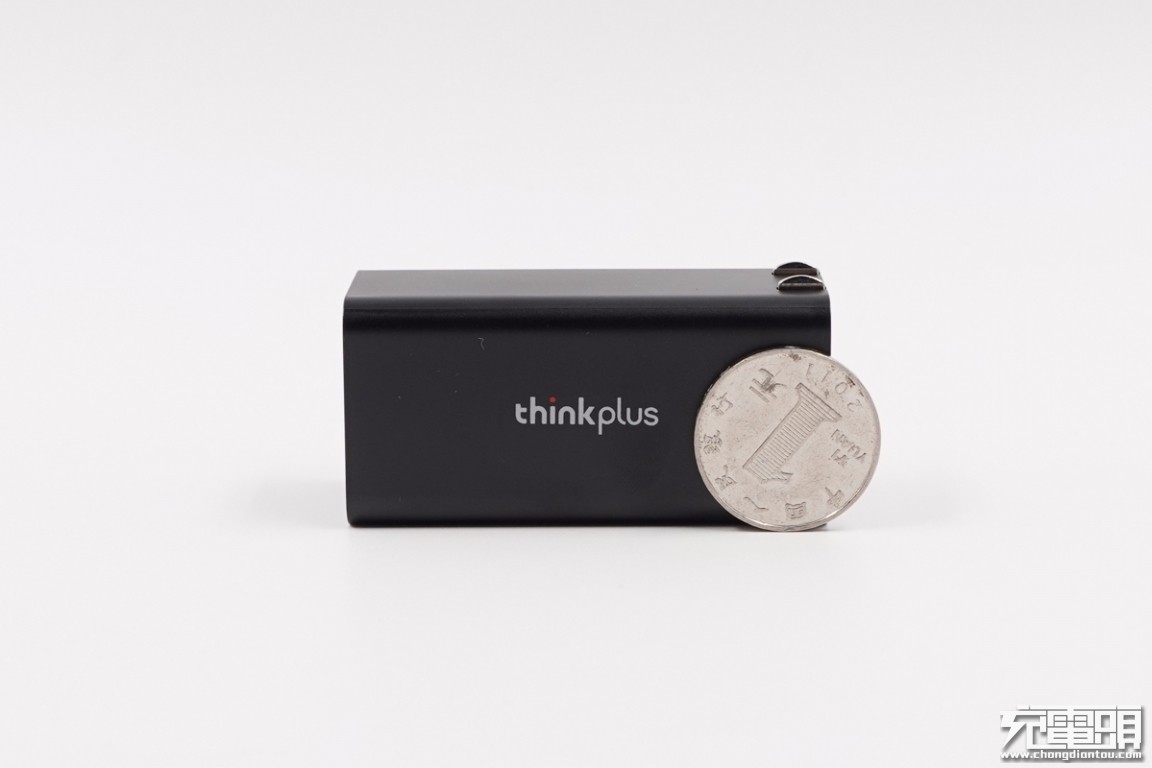

厚度比一元硬币直径大一些。

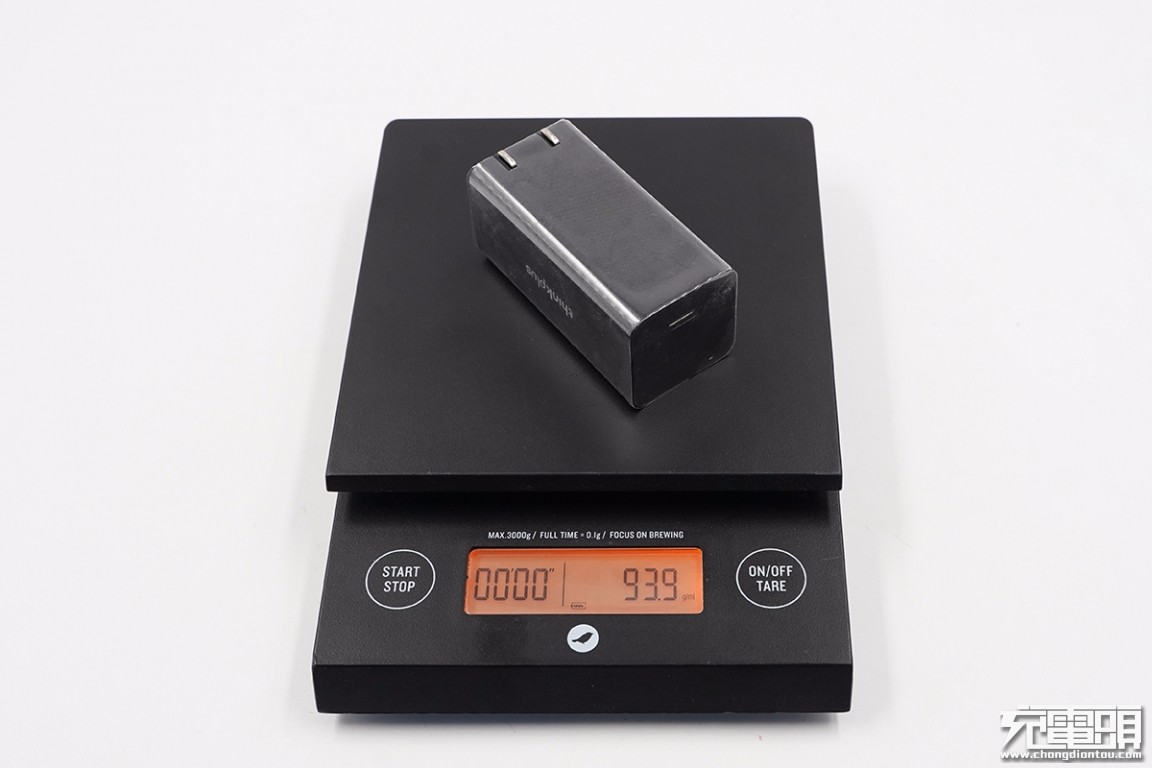

净重约为94g。

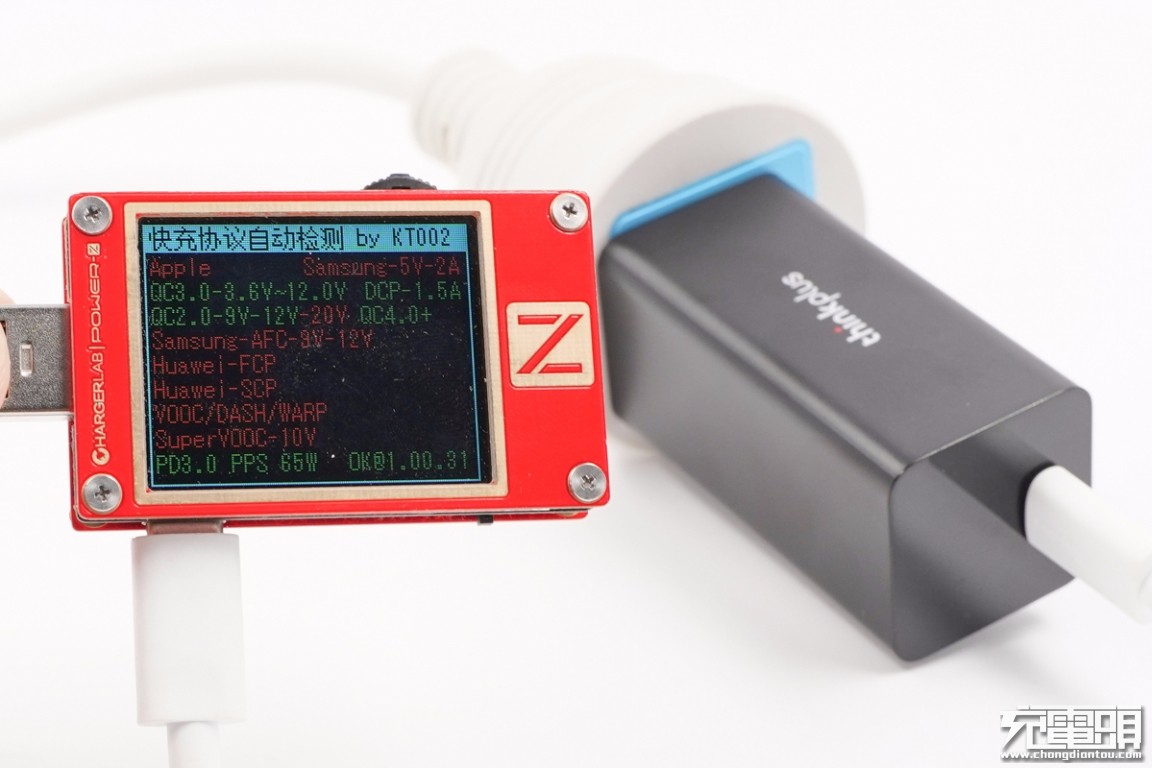

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持DCP协议，以及QC2.0和QC3.0快充协议。

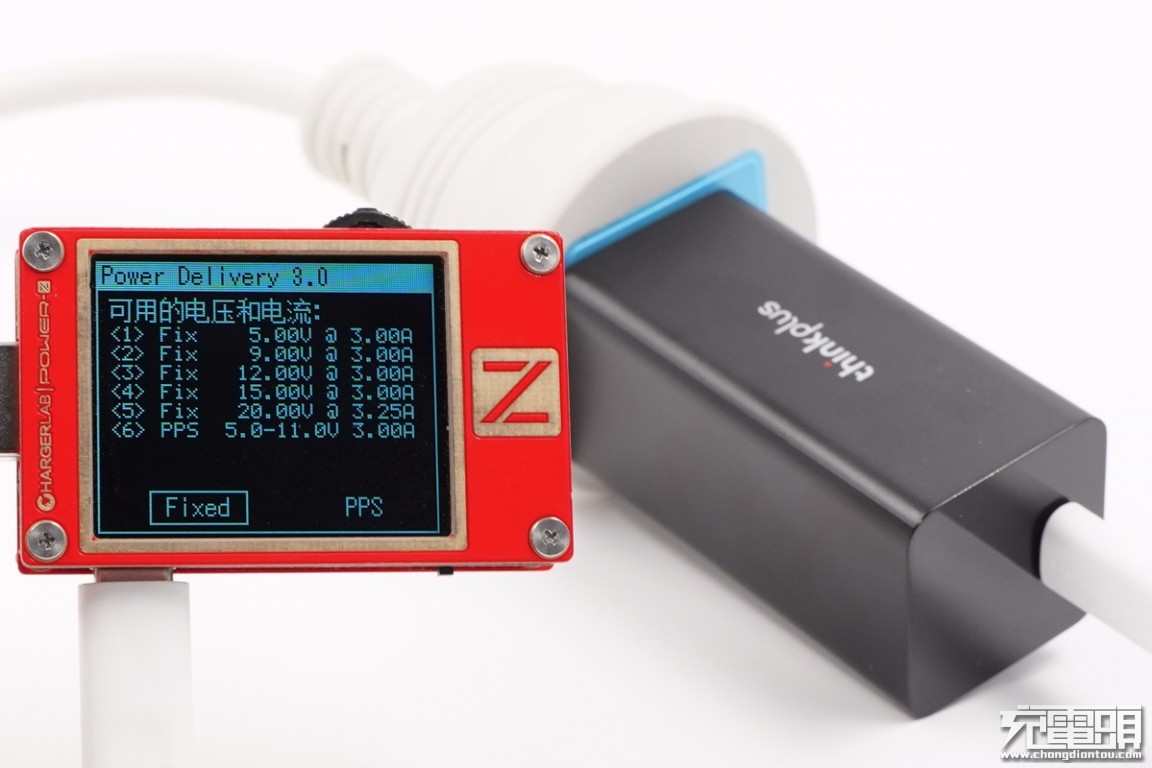

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五个固定电压档位以及5-11V/3A一组PPS电压档位。
二、thinkplus 65W氮化镓充电器拆解

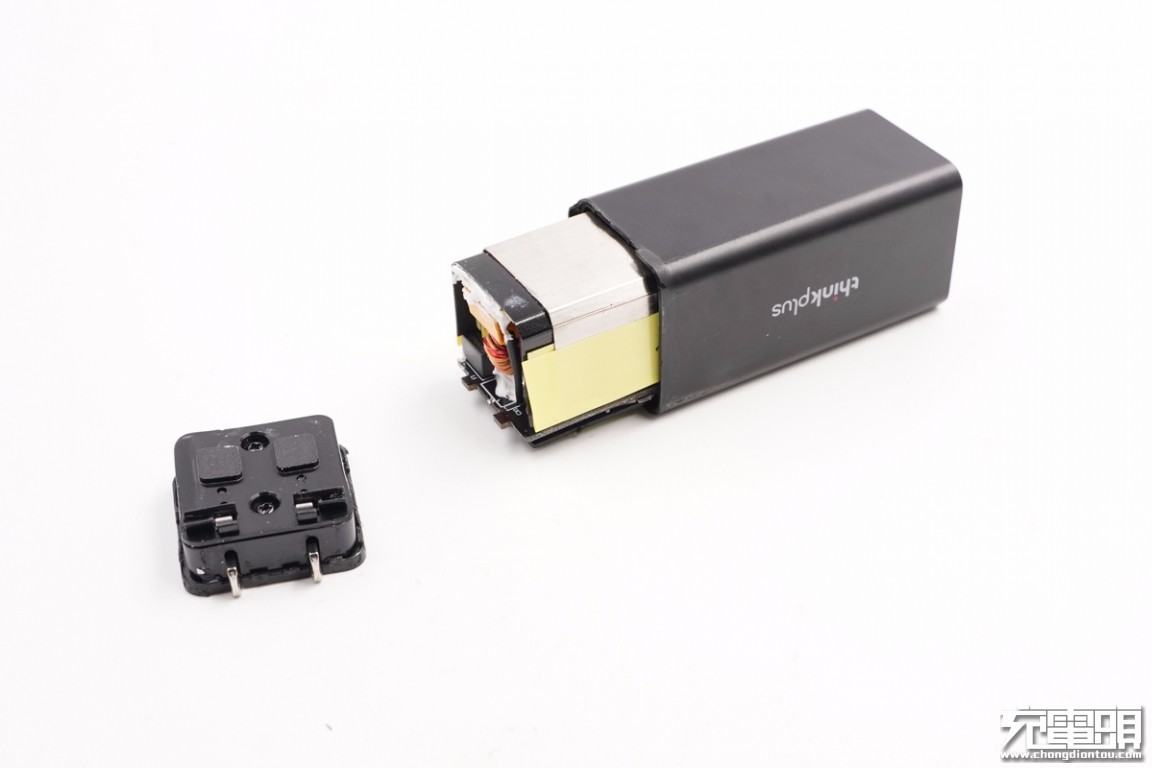

输入端外壳采用超声波焊接封装，插脚使用塑料板进行封装固定，并且和PCB板之间通过金属弹片接触式通电。

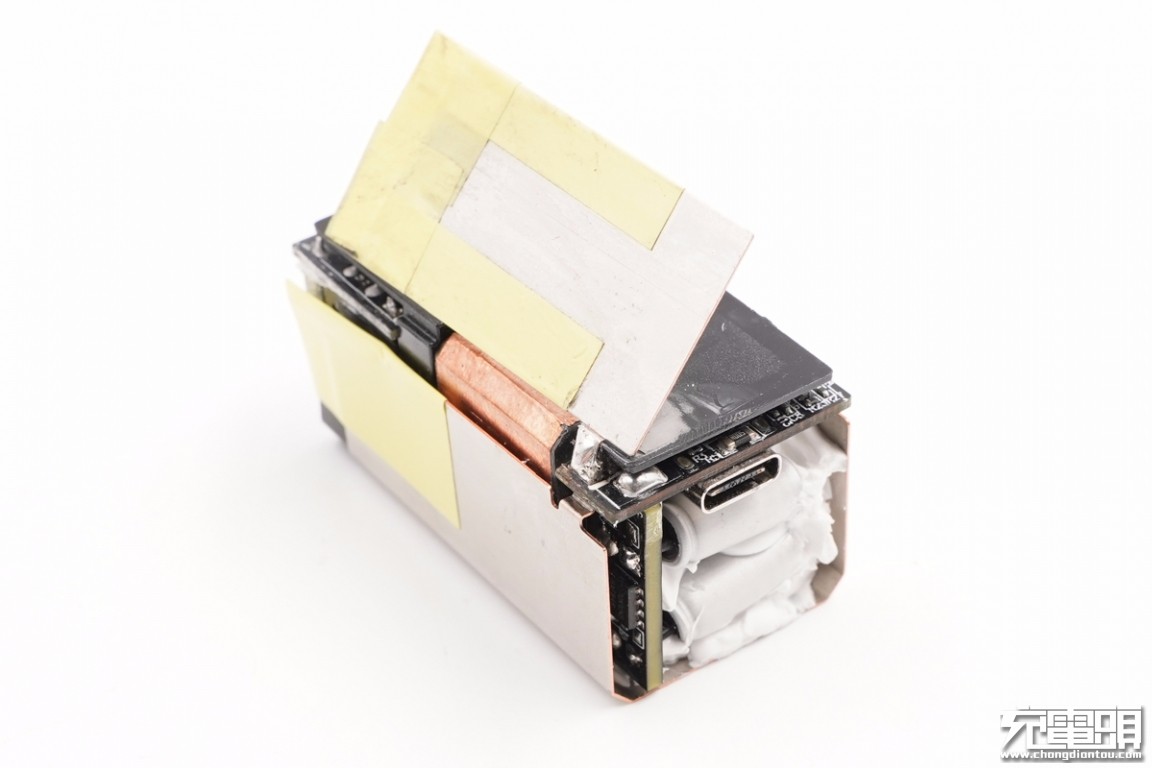

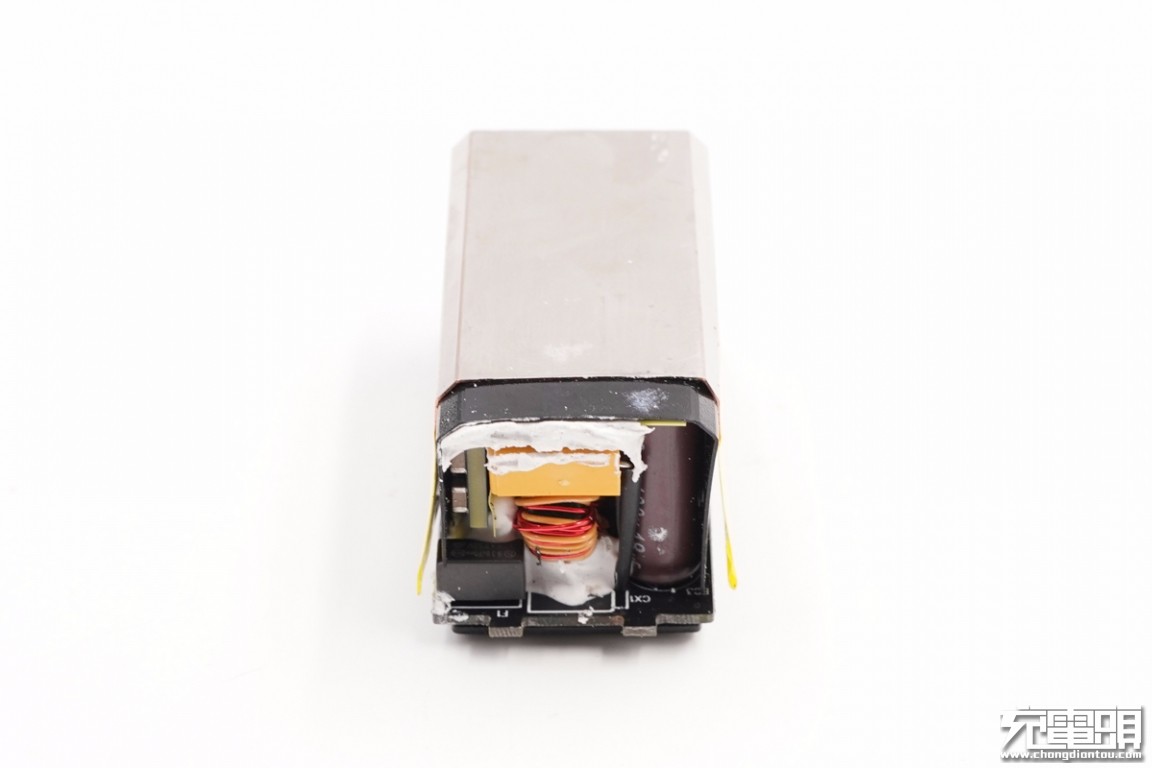

整个PCBA模块外围使用金属散热片包裹，起到增大散热面积，均匀散热的作用。此外散热片粘贴胶带和使用隔离板进行绝缘保护。
PCB板背面同样设有散热片和隔离板。

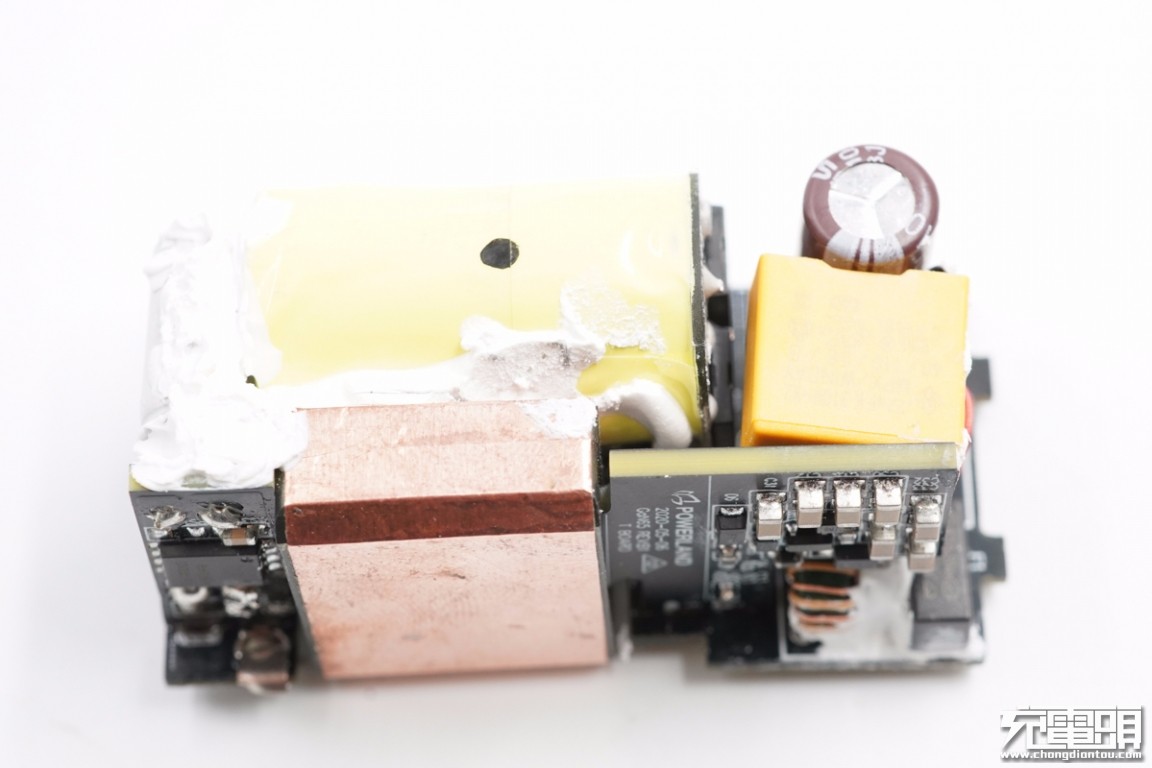

充电器正面整体一览，主控电路板侧面垂直焊接一块小PCB板，其中一颗巨型高压滤波电解电容以及平板变压器很显眼。

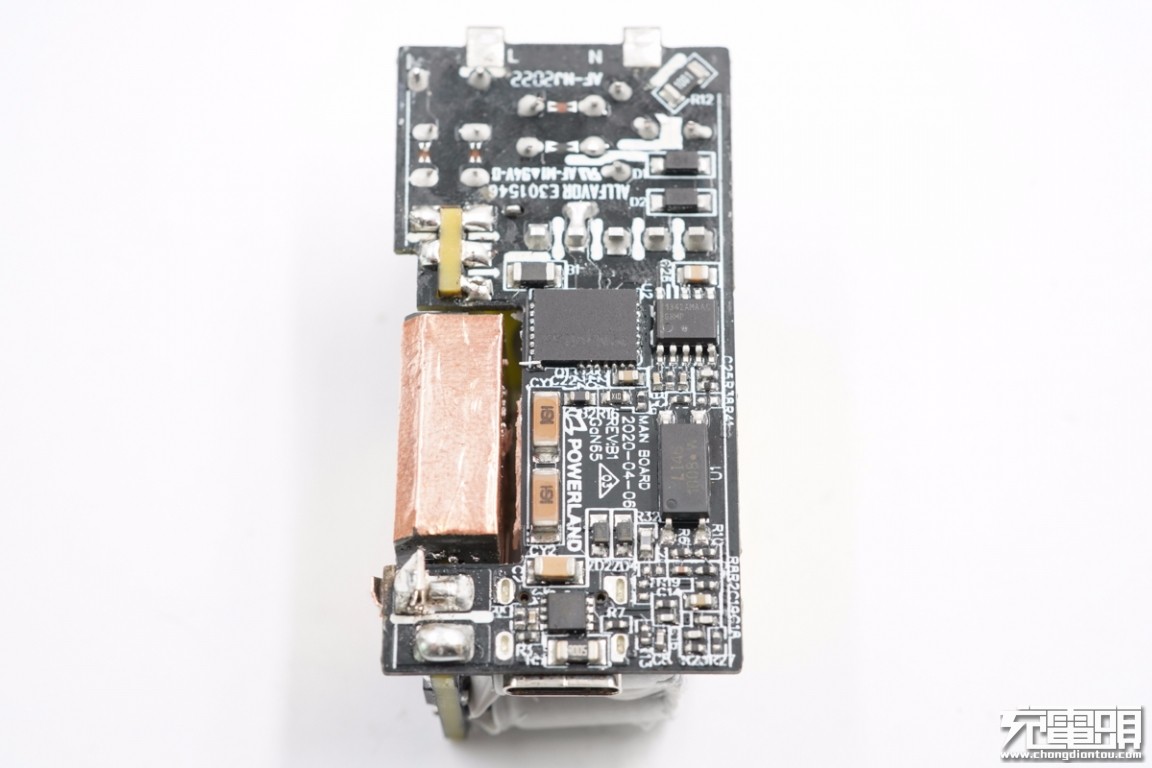

PCB板背面一览，初次级之间设有足够的安全距离，光耦横跨在两者之间，Y电容采用贴片式，两颗串联。
通过对PCB板正背面电路观察分析发现，thinkplus 65W USB PD氮化镓充电器采用了开关电源宽范围输出，由协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。
输入端一览，焊接有一块小板，设有延时保险丝、共模电感、安规X电容和高压滤波电容。

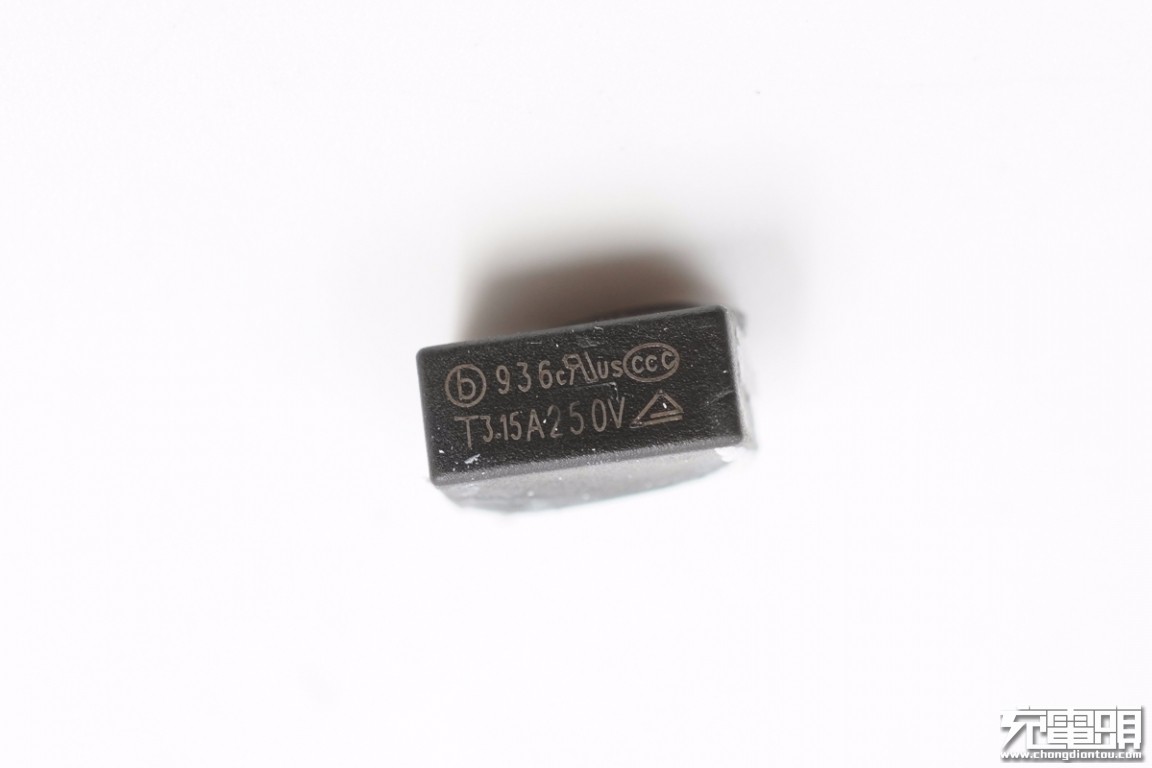

延时保险丝特写，规格为3.15A 250V。

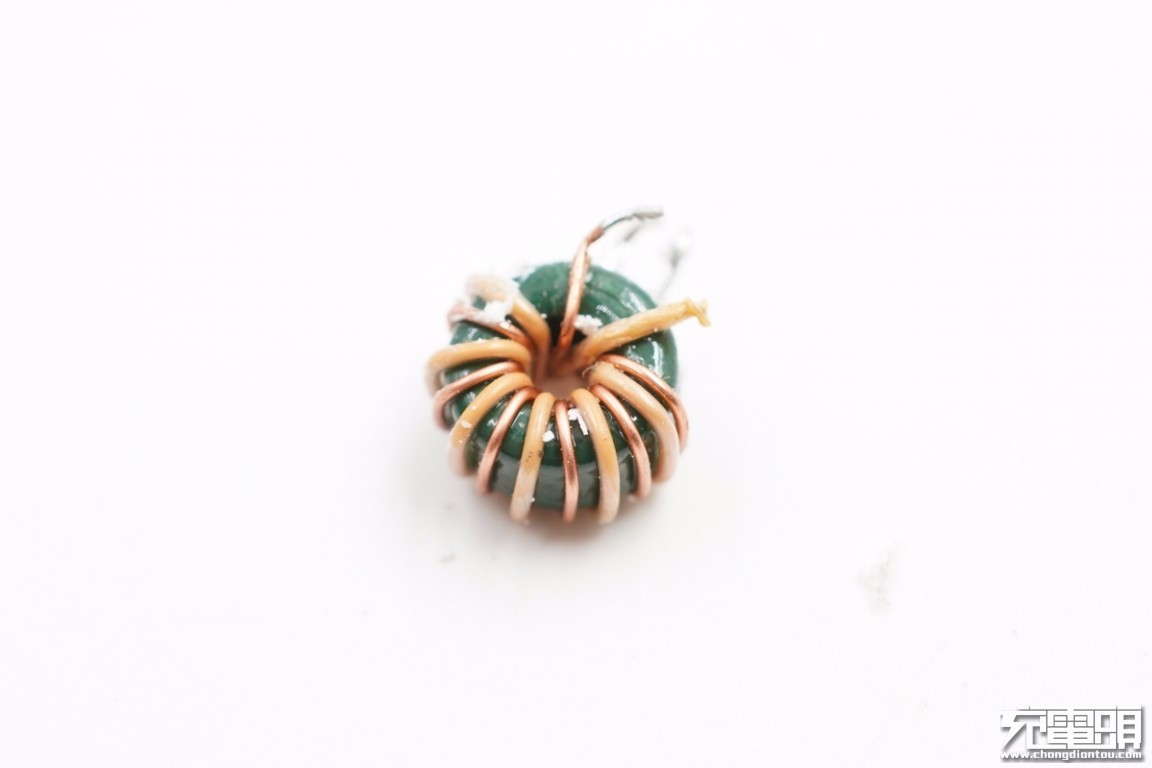

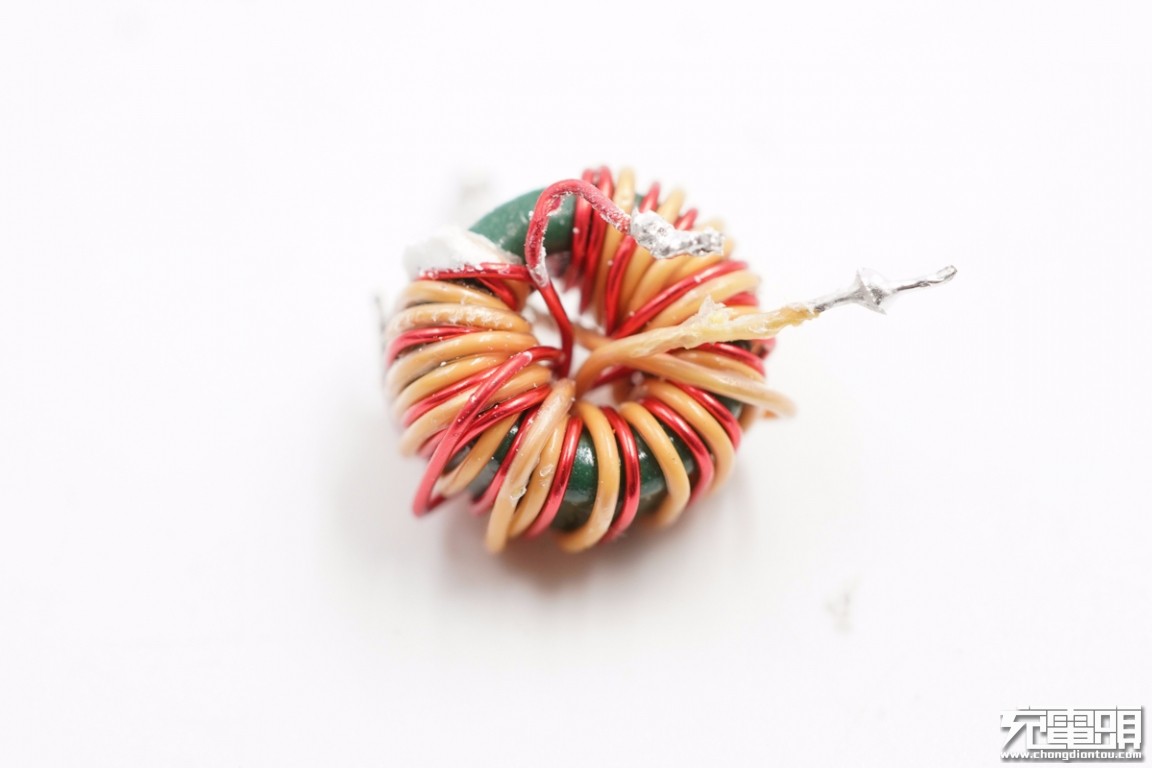

共模电感双线绕制，用于滤除EMI干扰。
另一颗共模电感特写。

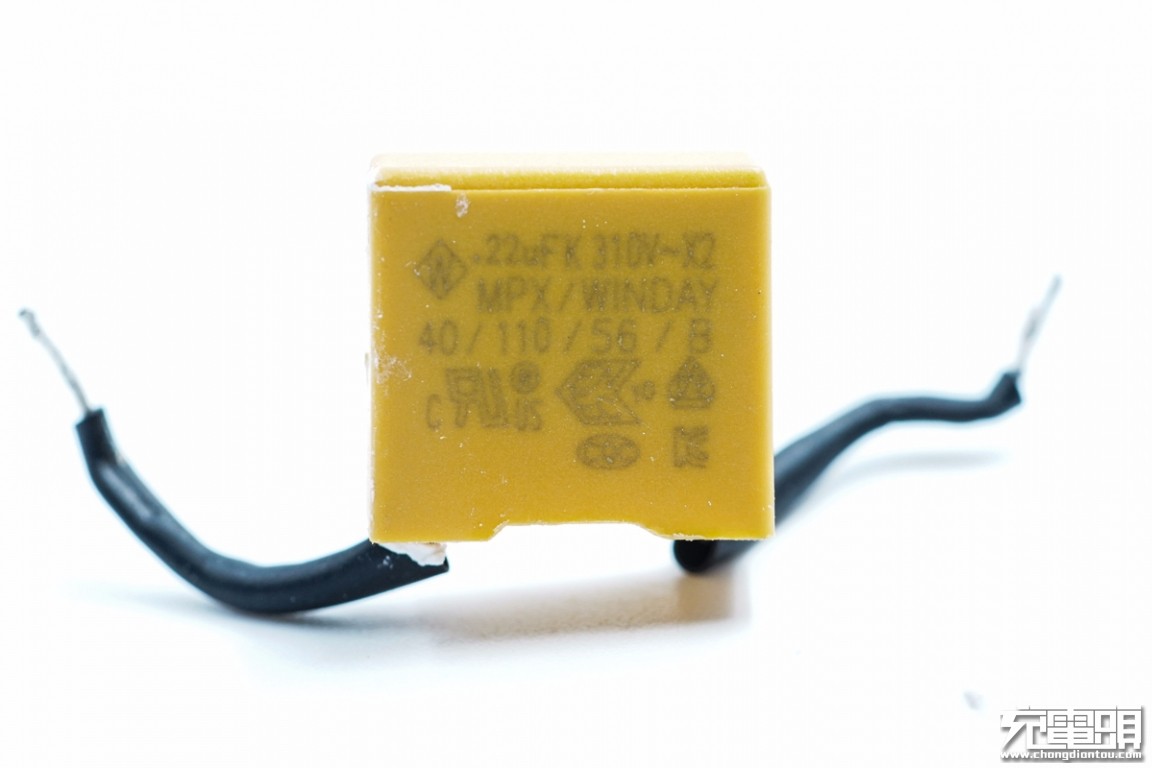

安规X电容容量0.22μF，焊脚上套有绝缘塑料管。

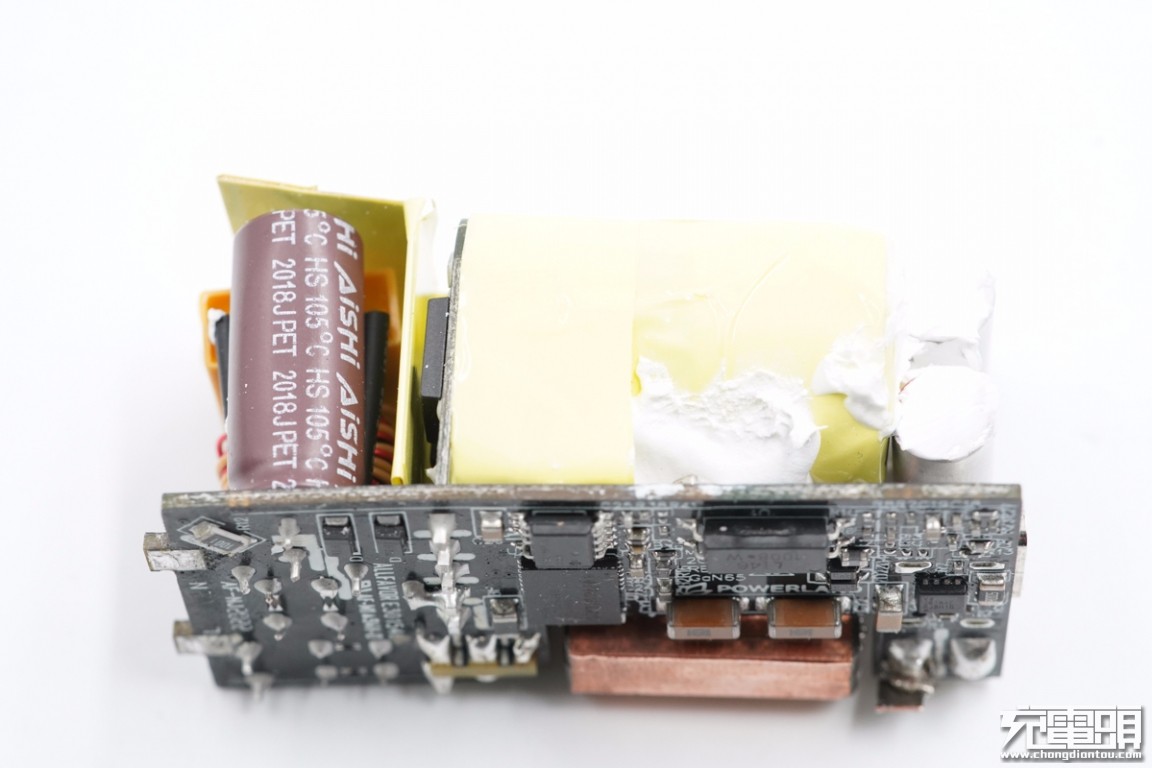

PCB板侧面一览，初级滤波电容焊接在小板上，并且包裹绝缘胶带以及打胶固定。
小PCB板背面设有两颗STSB306L整流桥，用于均摊发热，整流桥下面有博兰德的logo。

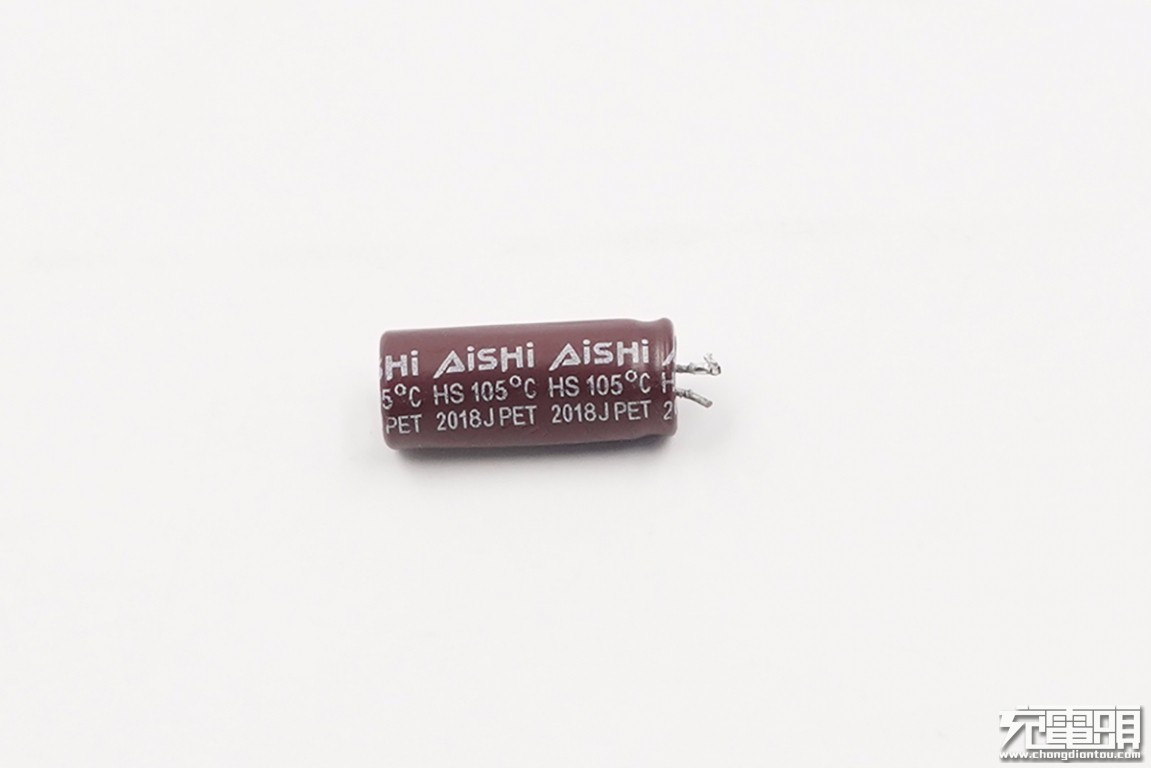

小的高压滤波电解电容规格为400V 18μF，艾华品牌。

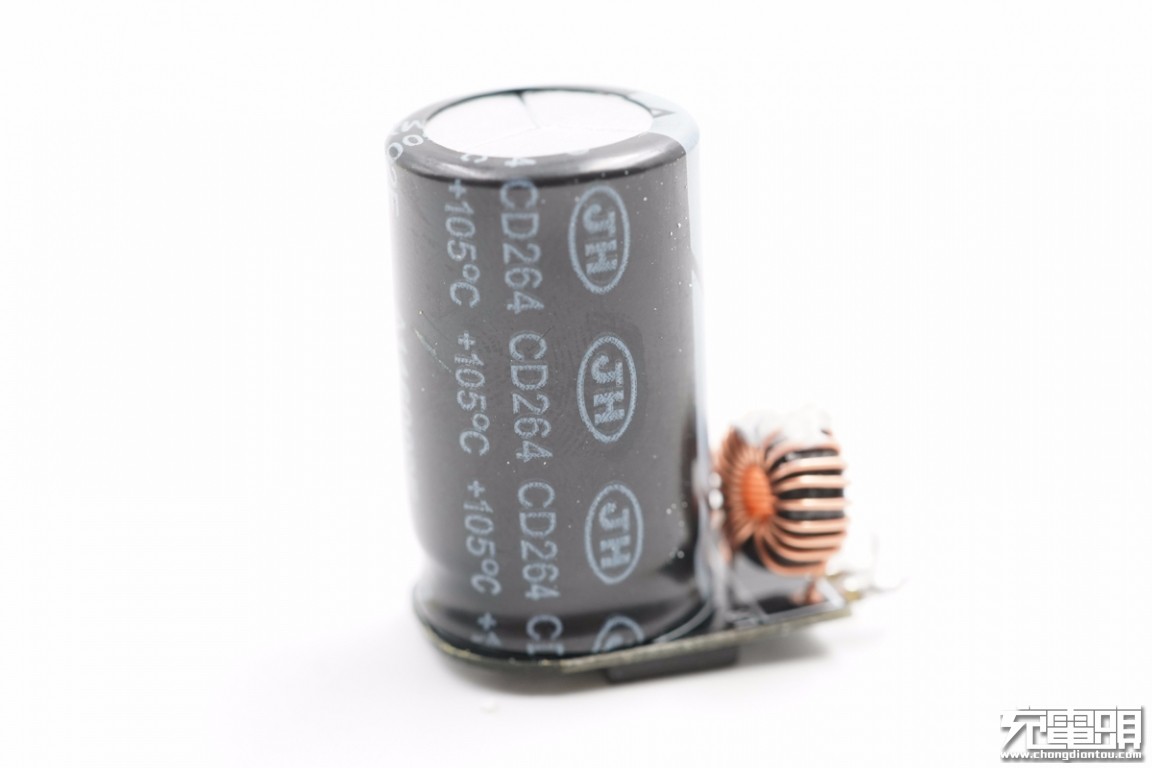

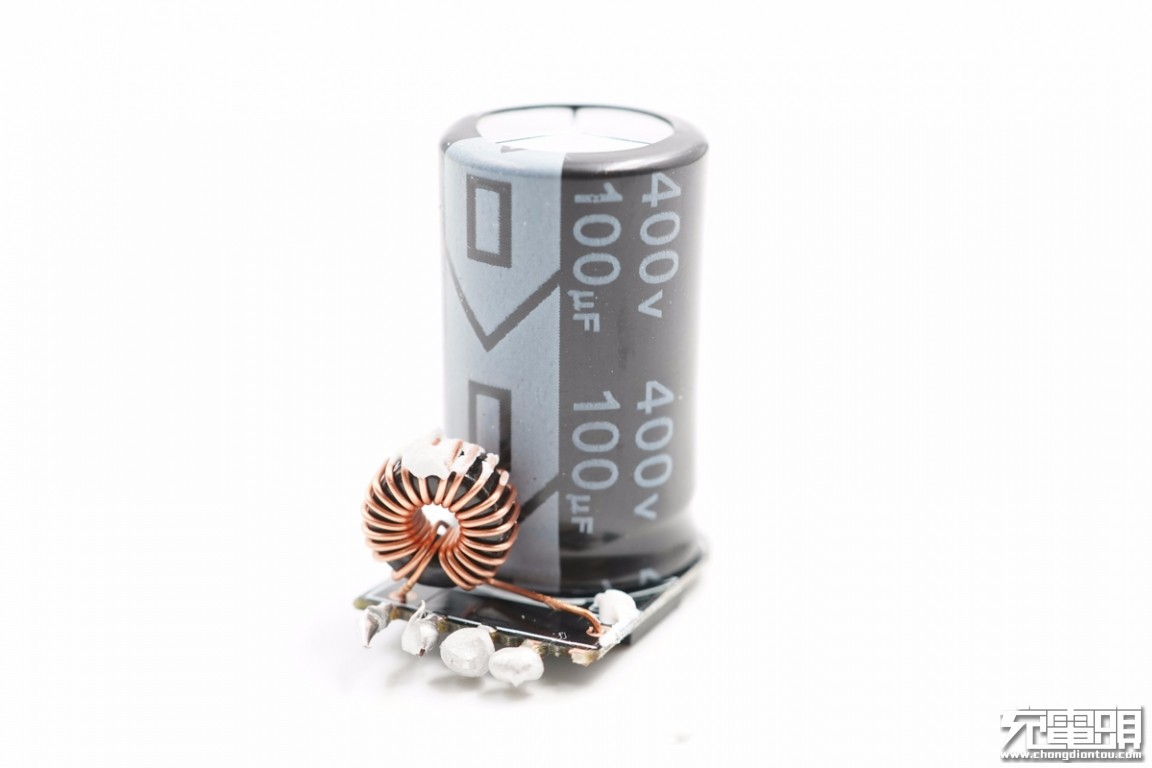

剪掉绝缘胶带，大的高压滤波电解电容规格为400V 100μF。
电容由南通江海提供，CD264，105℃温度长寿命系列。

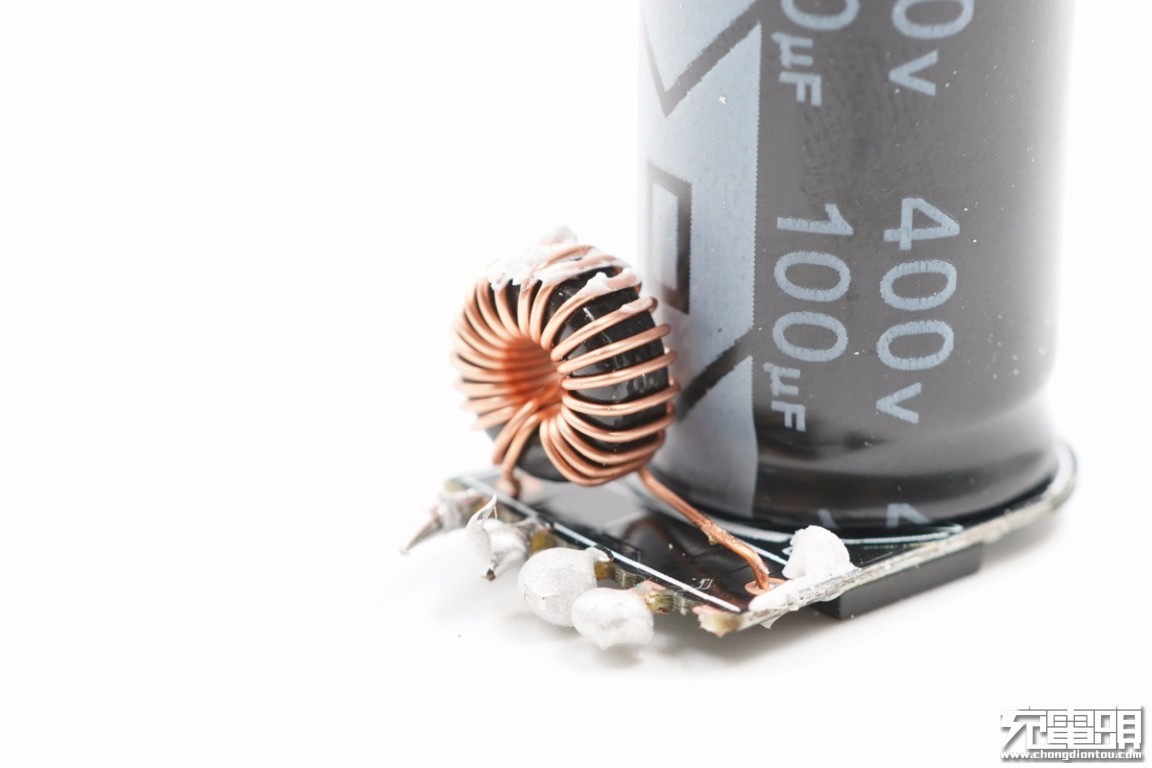

滤波电感特写。
主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能。

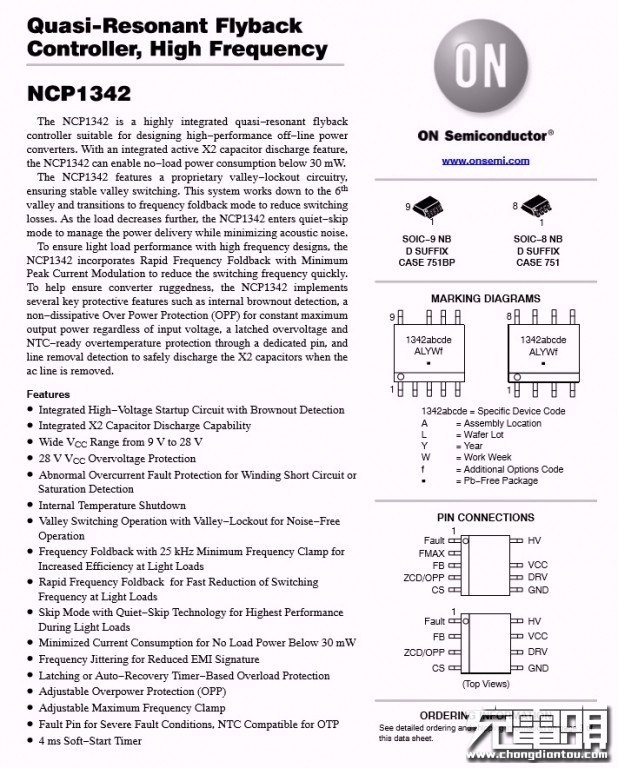

安森美NCP1342 详细资料。
充电头网通过拆解了解到，初级侧采用安森美NCP1342的氮化镓充电器还有SlimQ 65W氮化镓USB PD快充充电器、品胜65W USB PD氮化镓充电器、爱否开物2C1A 65W PD氮化镓充电器和倍思65W 2C1A GaN氮化镓充电器等产品。

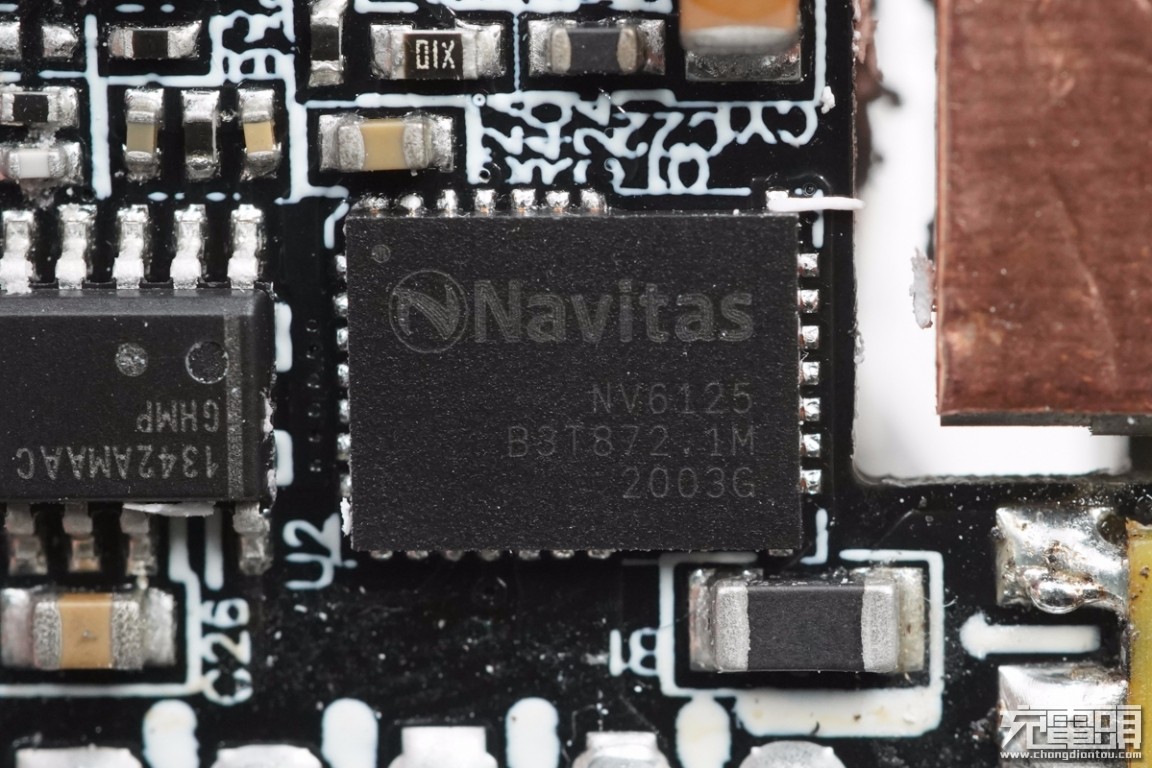

初级侧氮化镓功率芯片采用纳微NV6125，内置驱动器，175mΩ导阻，耐压650V，支持2MHz开关频率，适用于升压，降压，半桥，全桥开关电源等诸多应用场合。

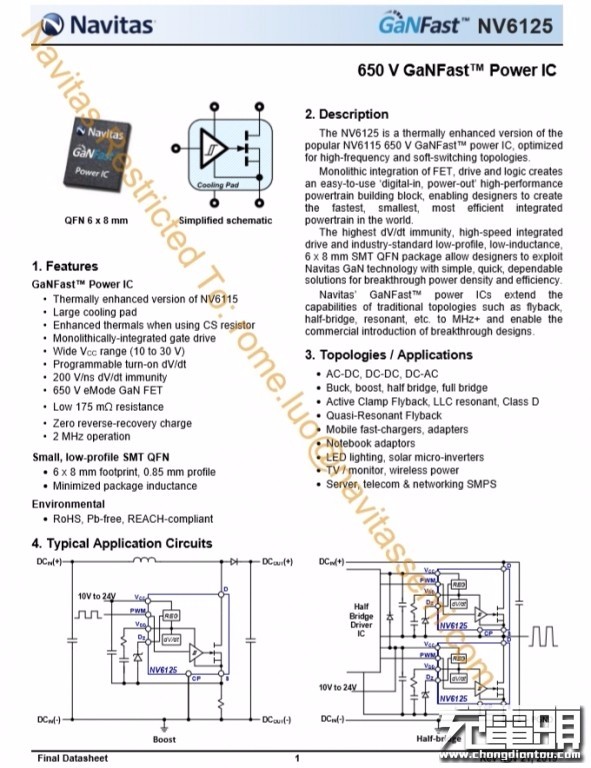

纳微半导体 NV6125 详细资料。

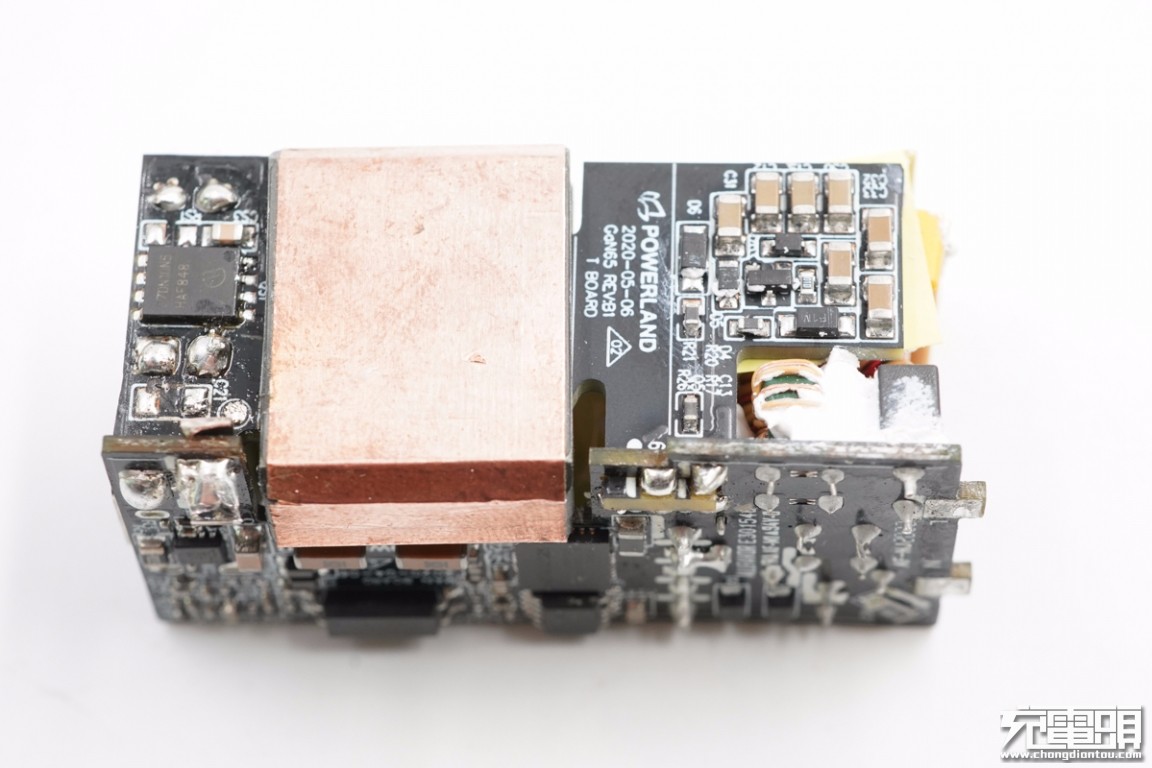

PCB板另一侧一览，平板变压器外面贴有一层铜箔，周围PCB板镂空处理。

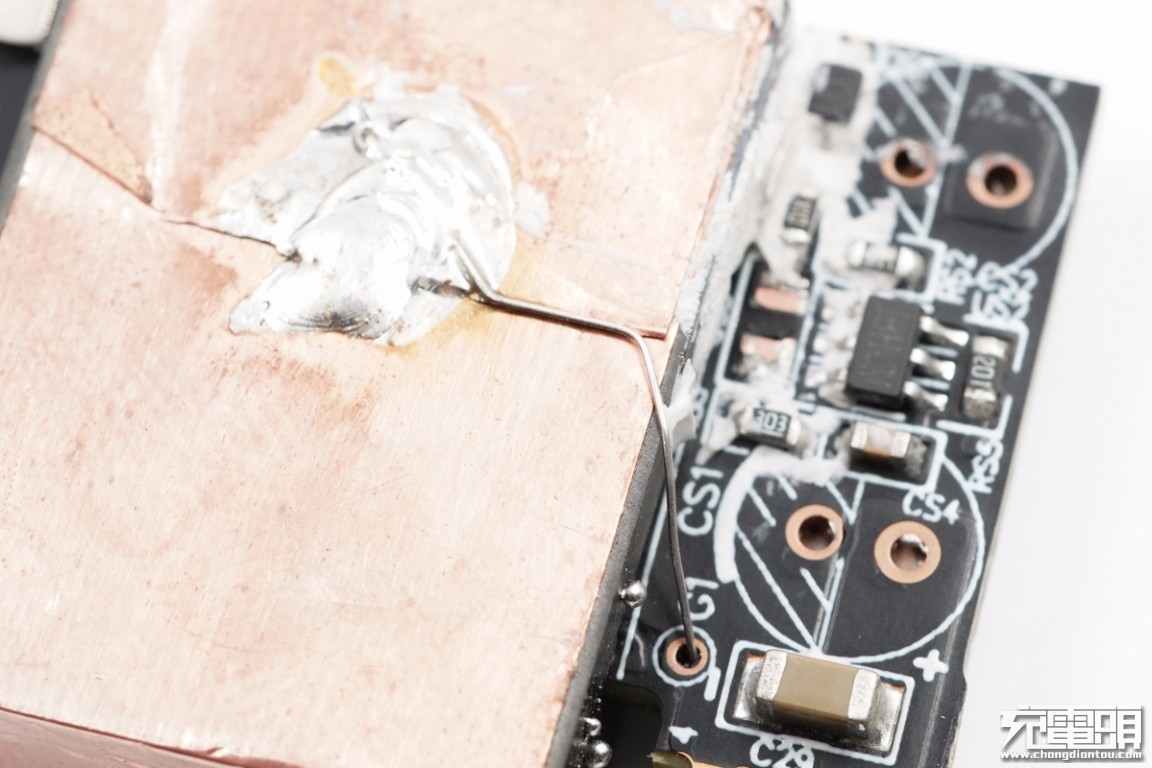

铜箔上有接地线处理。
撕掉铜箔，里面是方块磁芯。

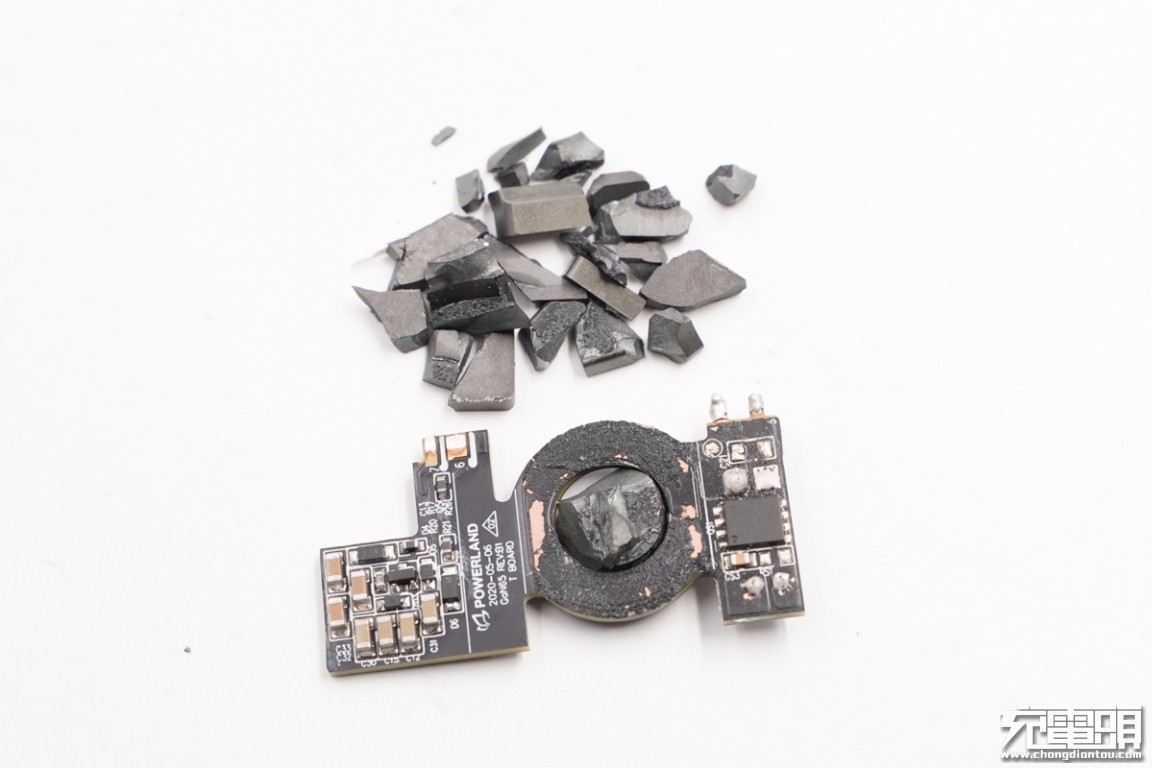

将磁芯*力暴**敲碎，平面变压器线圈为圆形，相比传统骨架线绕，散热性能更好，功率密度也提高。
1008光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

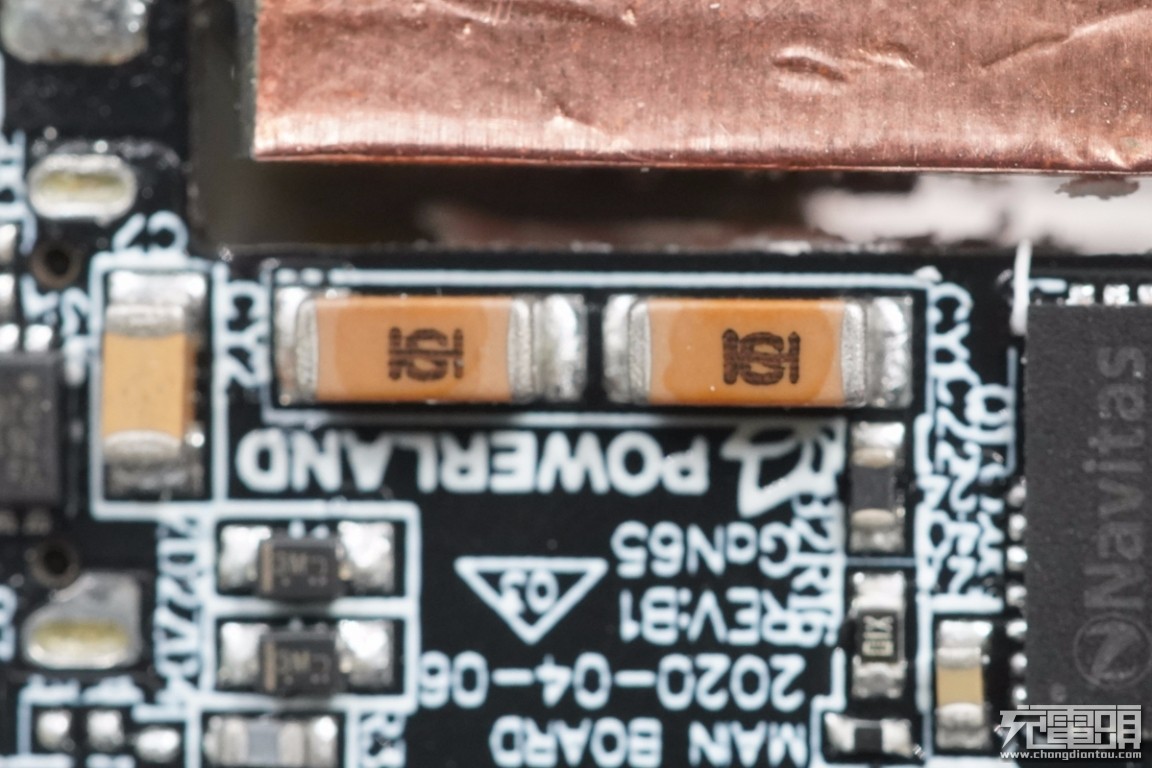

两颗贴片Y电容特写。

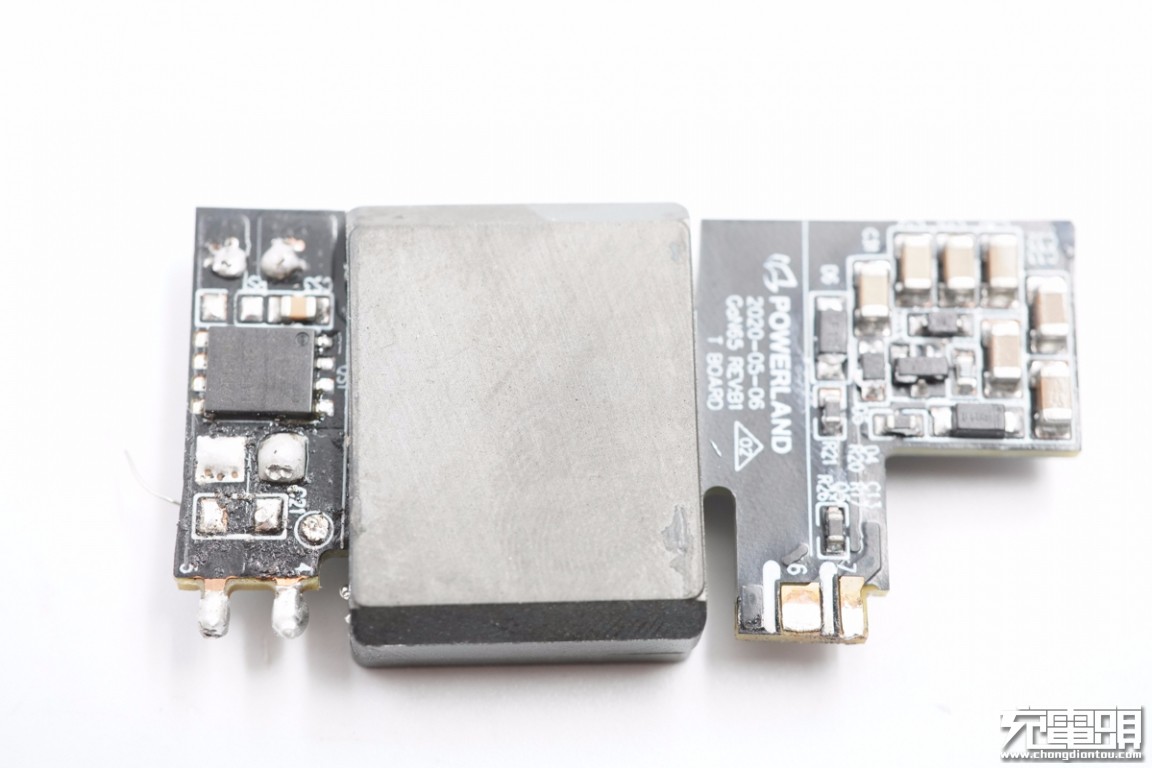

输出端一览，侧面小板上还焊接有次级同步整流控制器和MOS，以及两颗滤波固态电容，固态电容引脚套管垫高，并且打胶水固定。

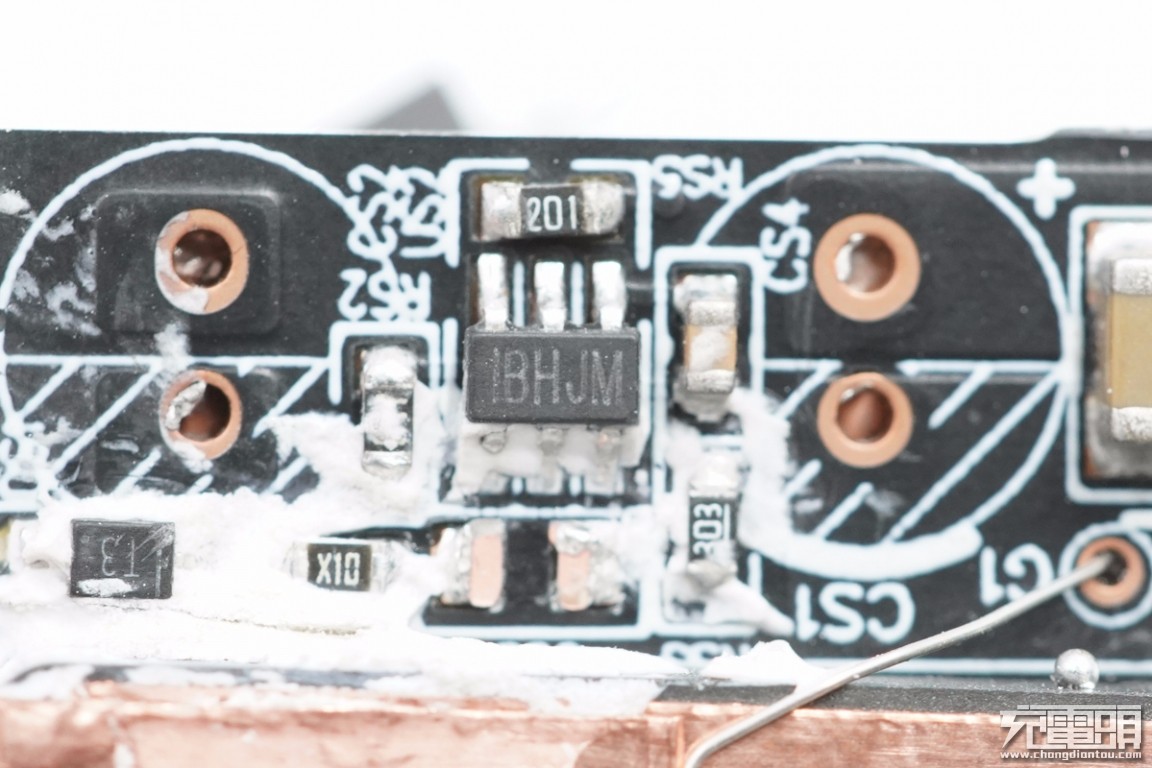

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz。
MPS MP6908A详细规格参数。
充电头网拆解了解到，采用MPS MP6908A的还有倍思65W 2C1A GaN氮化镓充电器、爱否开物1A2C 65W PD氮化镓充电器和RAVPOWER 65W氮化镓充电器，此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

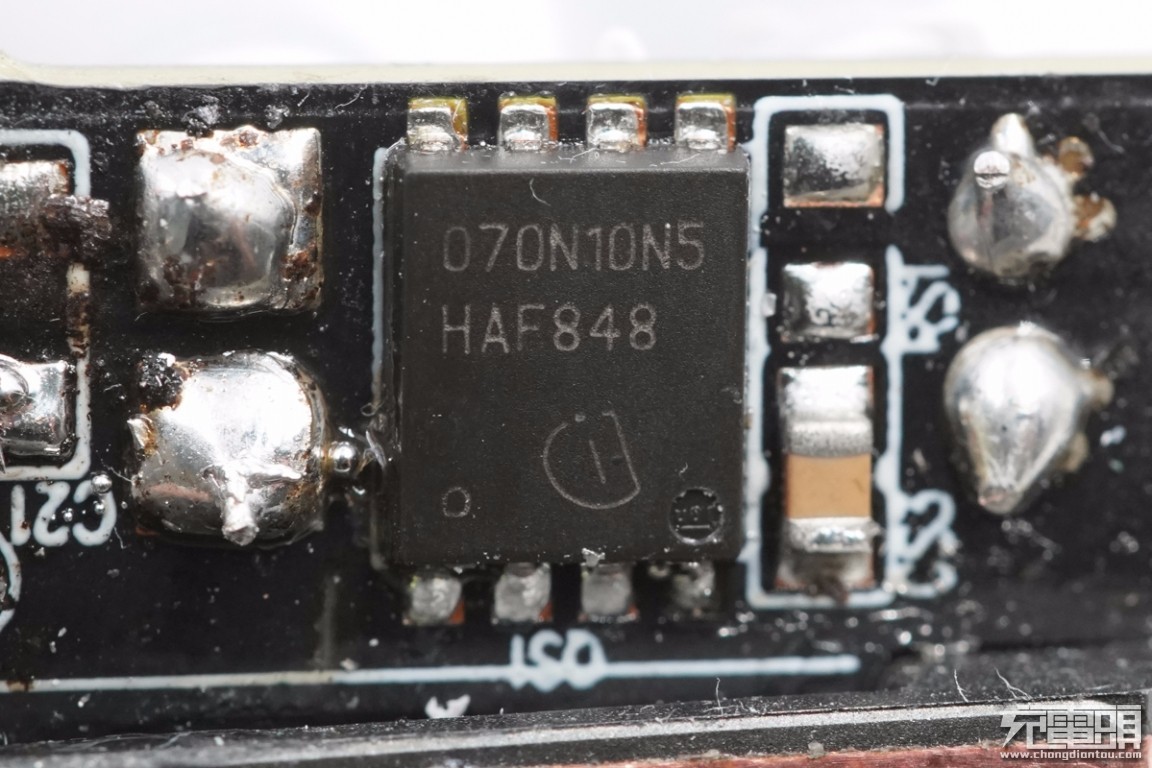

英飞凌次级同步整流MOS，BSC070N10N5，NMOS，导阻7mΩ，耐压100V。

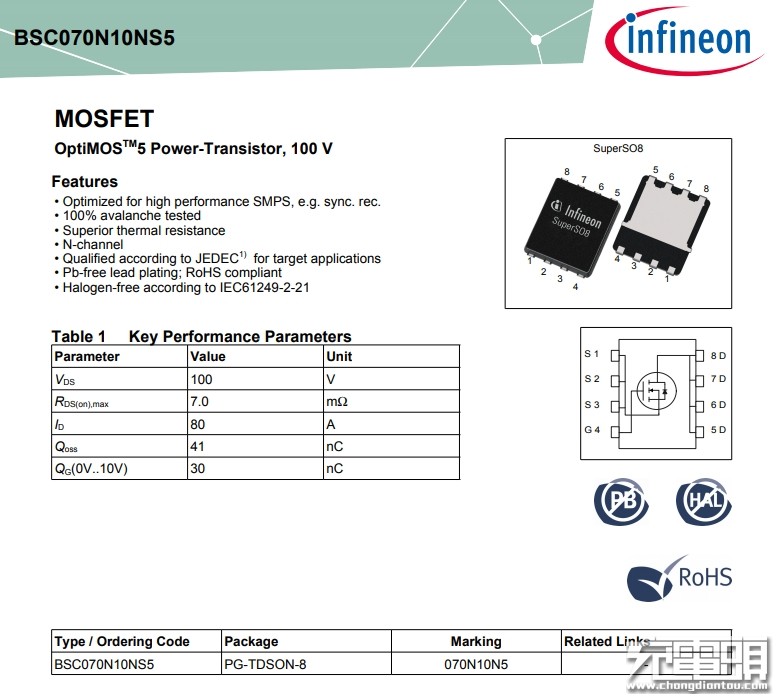

英飞凌 BSC070N10N5 详细资料。

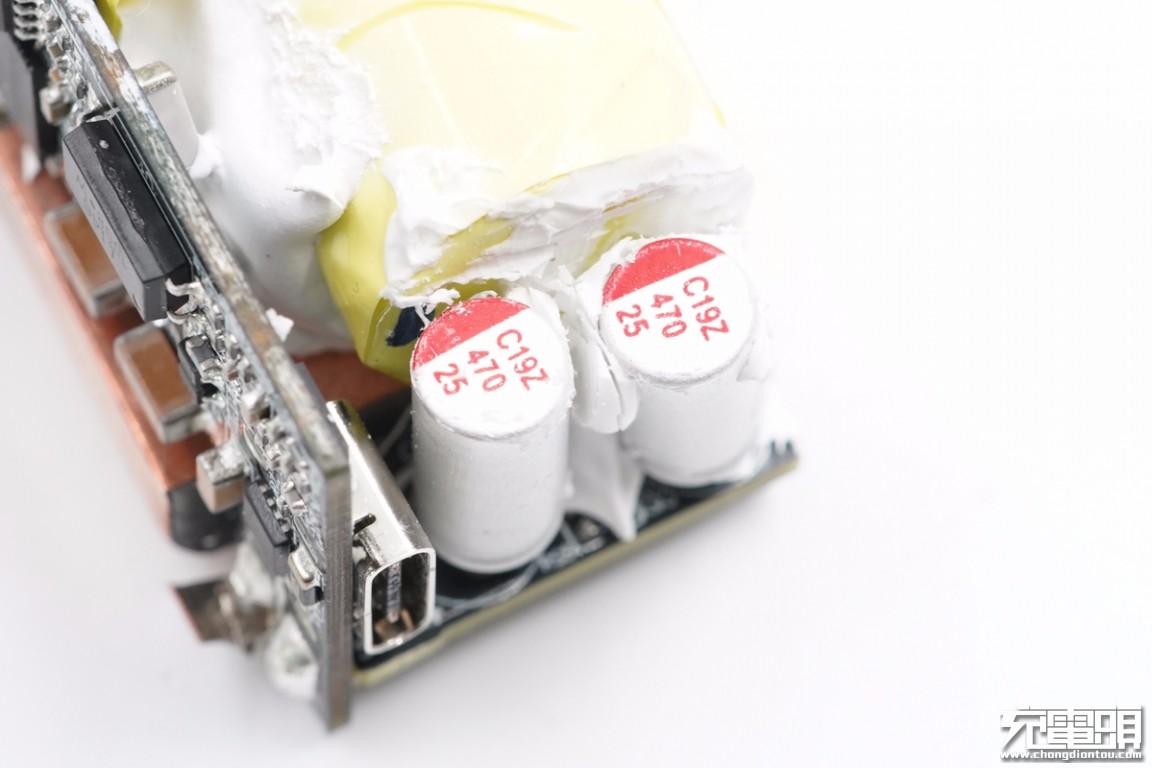

输出滤波固态电容规格为25V 470μF，两颗并联。

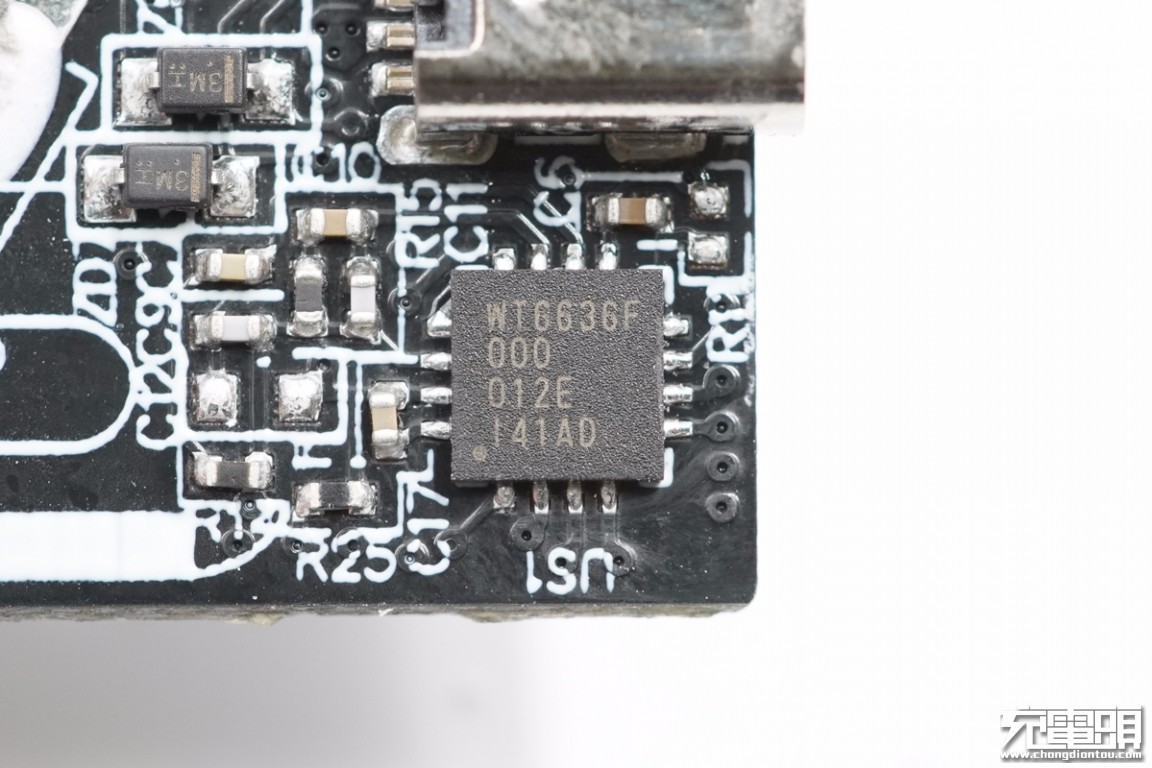

USB PD协议芯片采用伟诠WT6636F。充电头网了解到，伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018）。支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

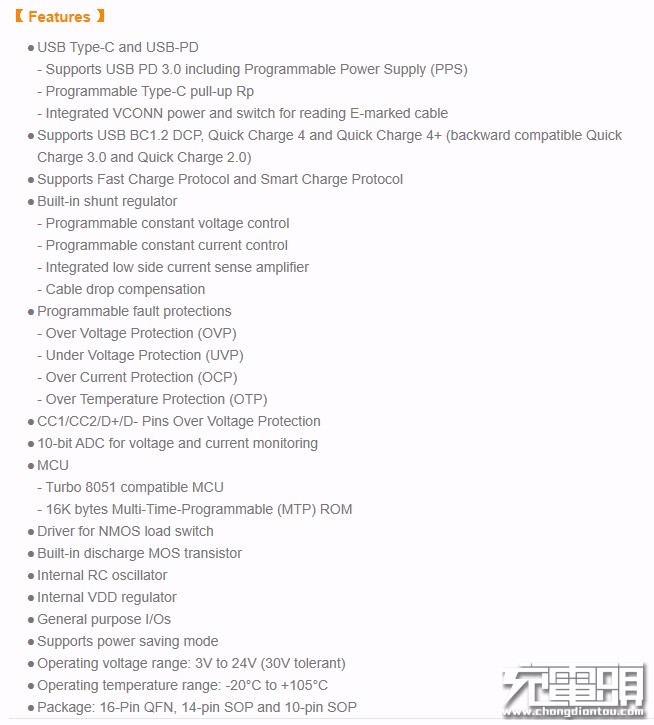

伟诠 WT6636F 资料信息。

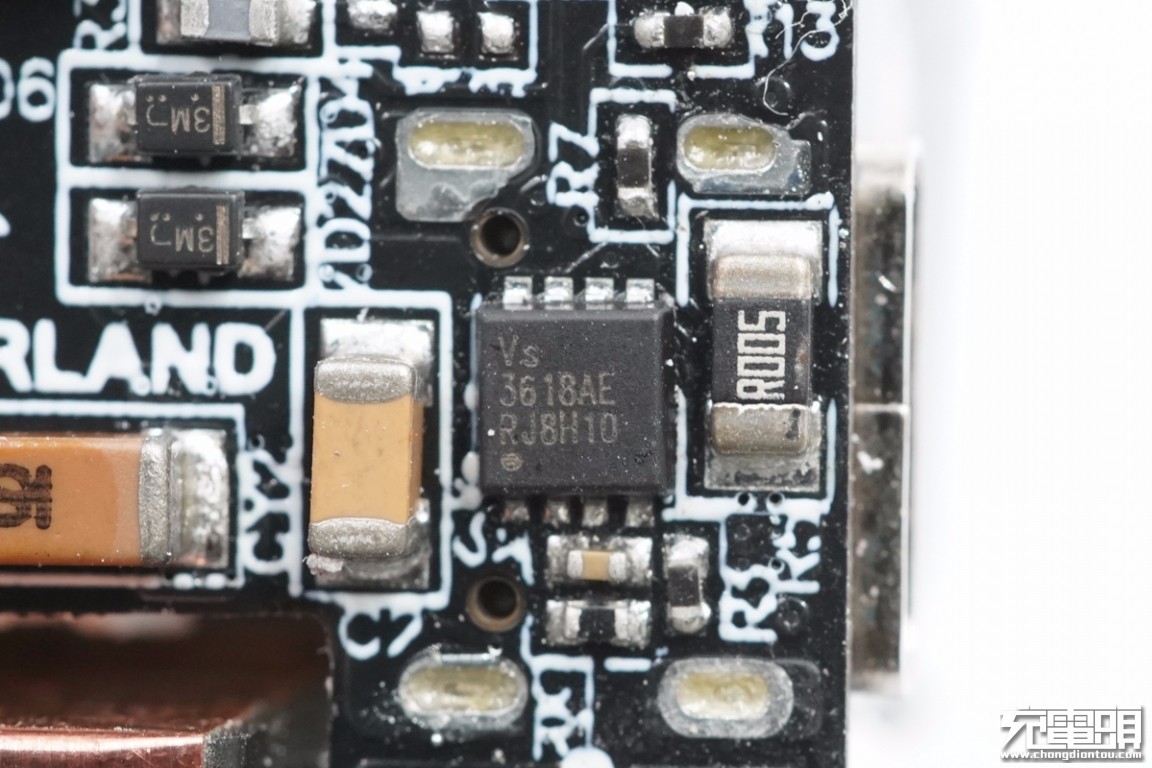

USB-C口输出VBUS开关则采用威兆VS3618AE，NMOS，耐压30V，导阻6mΩ。

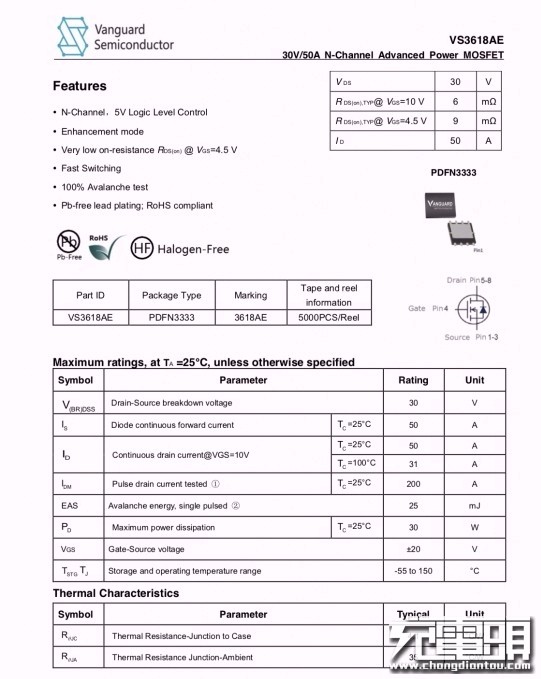

威兆VS3618AE资料信息。

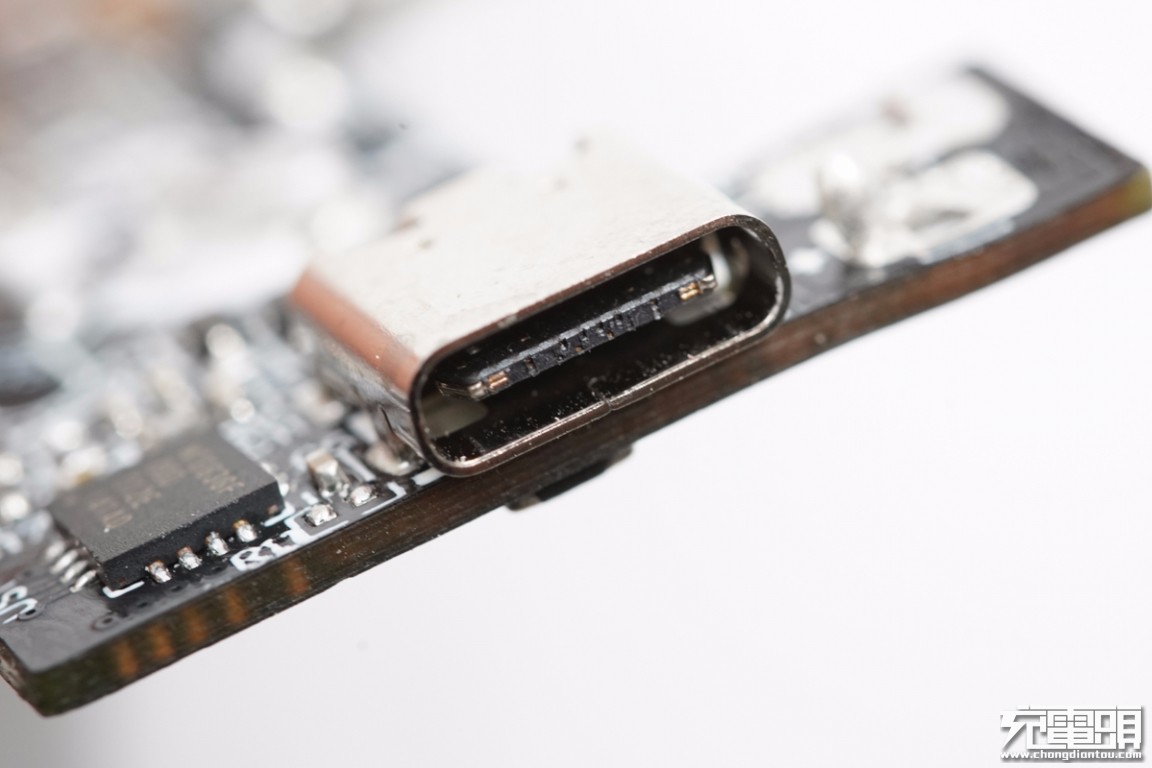

USB-C母座特写，过孔焊接。

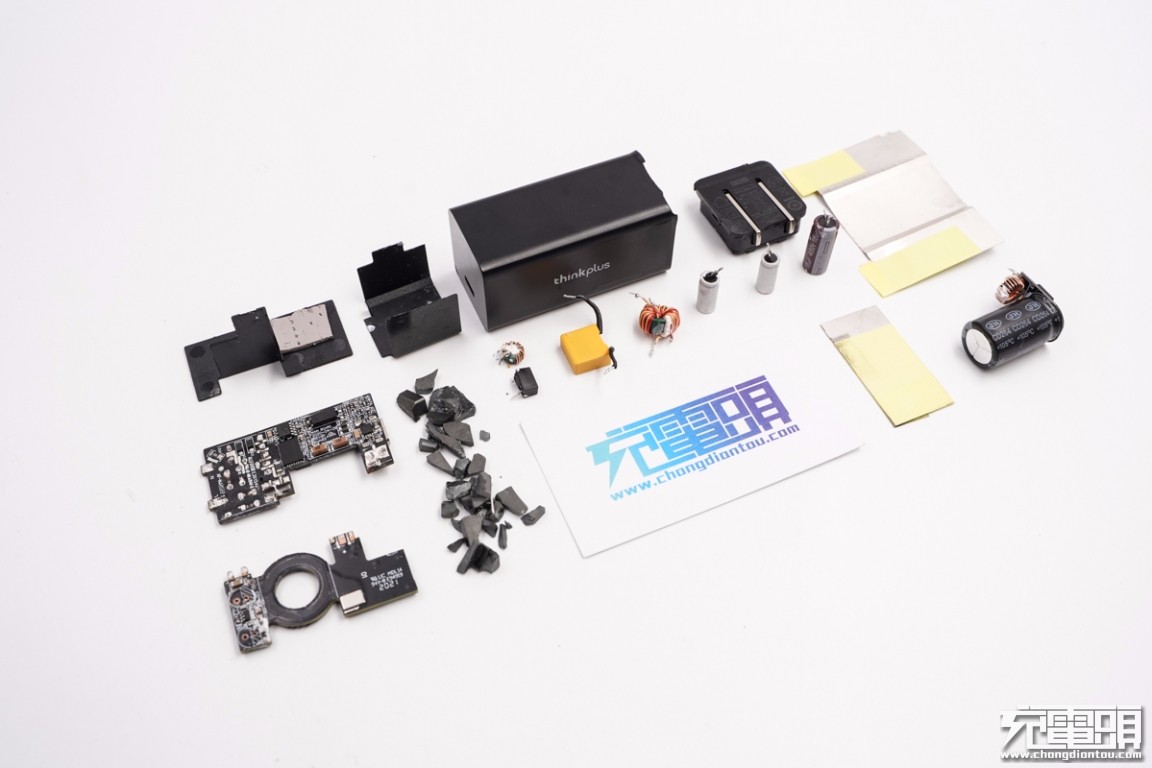

全部拆解完毕，来张全家福。
充电头网拆解总结
这款Lenovo联想thinkplus 65W迷你氮化镓充电器延续了“口红”造型设计，在氮化镓的加持下，体积进一步压缩，而且配备可折叠插脚，小巧方便易于携带。USB-C口支持QC2.0、QC3.0和USB PD3.0快充，具备5V3A、9V3A、12V3A、15V3A、20V3.25A和5.00-11.0V/3A电压档位，轻松满足手机、平板、笔记本等多种类型设备的快充需求。
充电头网通过拆解了解到，这款充电器采用了开关电源单管反激，宽范围输出，协议芯片控制输出电压的典型架构。充电器的AC-DC部分，由安森美NCP1342搭配纳微NV6125氮化镓功率器件，以及同步整流控制器MP6908A搭配英飞凌MOS组成；最后由伟诠USB PD协议芯片WT6636F控制输出。芯片均来自业内知名厂家，整体用料扎实。
输入输出端元器件打胶加固，额外设计两块小PCB板用于焊接元件，增加空间利用率，以及平板变压器的使用可有效减小体积。此外整个PCBA模块外围使用散热片包裹，起到提升散热面积，均匀散热的作用。
