线束生产操作步骤图片 (线束厂的装配流程)

护套:插、听、拔;

缠胶带:密缠、花缠、点缠;

管材:波纹管、PVC管、透明管等;

其他

产品线束装配工艺标准,线束生产第一步标准

产品线束装配工艺标准,线束生产第一步标准

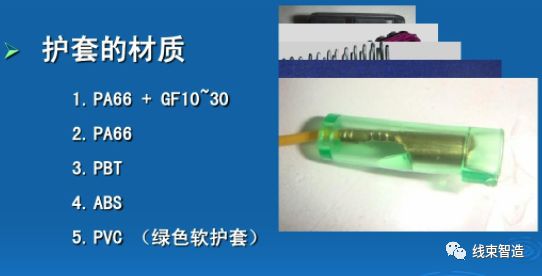

护套的材质:

产品线束装配工艺标准,线束生产第一步标准

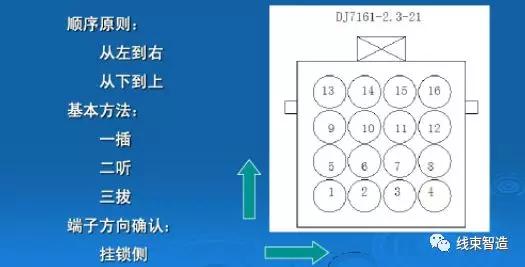

护套插线顺序与方法:

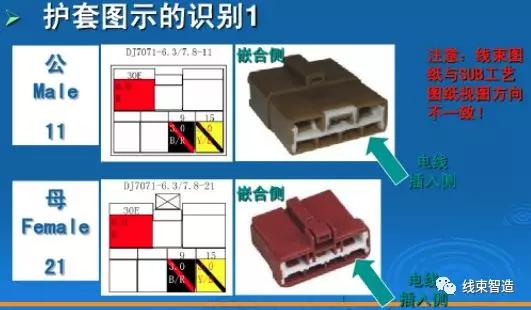

产品线束装配工艺标准,线束生产第一步标准

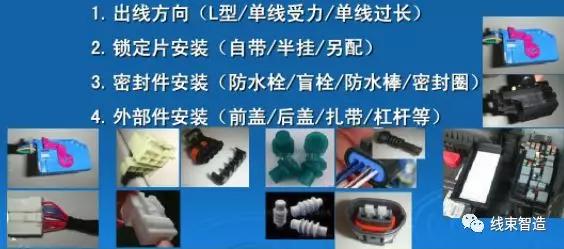

护套插线之后期处理:

产品线束装配工艺标准,线束生产第一步标准

胶带的材质与缠绕方法:

材质:PVC(t=0.1,0.13,0.2 w=19,25,40)、布基、绒布、美纹纸。

缠绕方法:密缠(1/2,二层1/2,三层1/2)、花缠、点缠。

产品线束装配工艺标准,线束生产第一步标准

管材的种类与固定方法:

  1. 波纹管(普通与耐高温,穿入防护与固定方法)
  2. PVC管(普通,圆管或破开,固定方法)
  3. 透明水管(防挤压扁,接头)
  4. 热缩管(带胶,接头)
  5. 塑料布

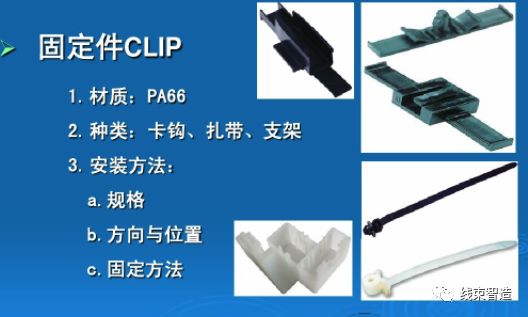

产品线束装配工艺标准,线束生产第一步标准

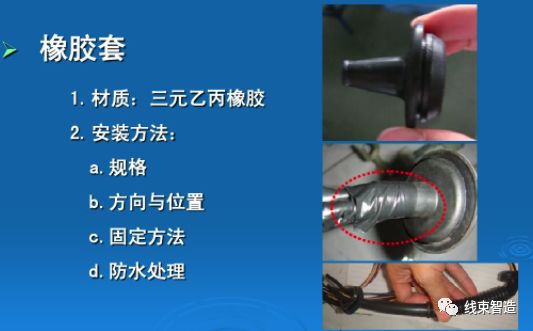

产品线束装配工艺标准,线束生产第一步标准

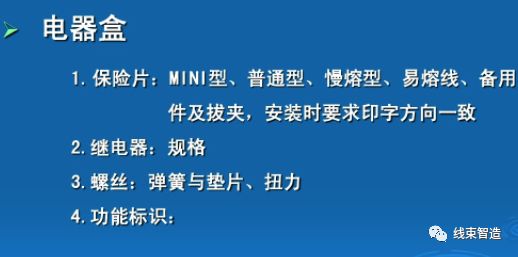

产品线束装配工艺标准,线束生产第一步标准

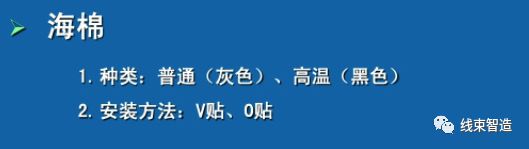

产品线束装配工艺标准,线束生产第一步标准
