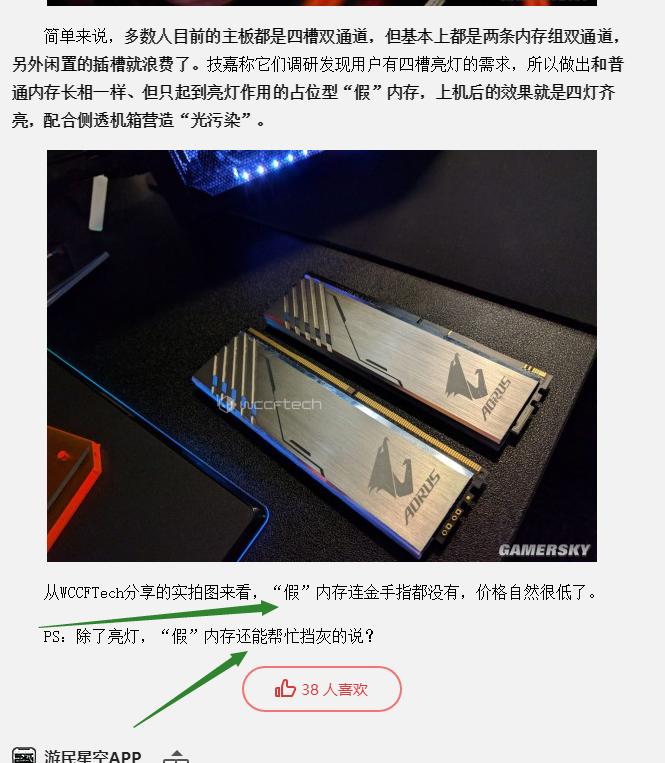

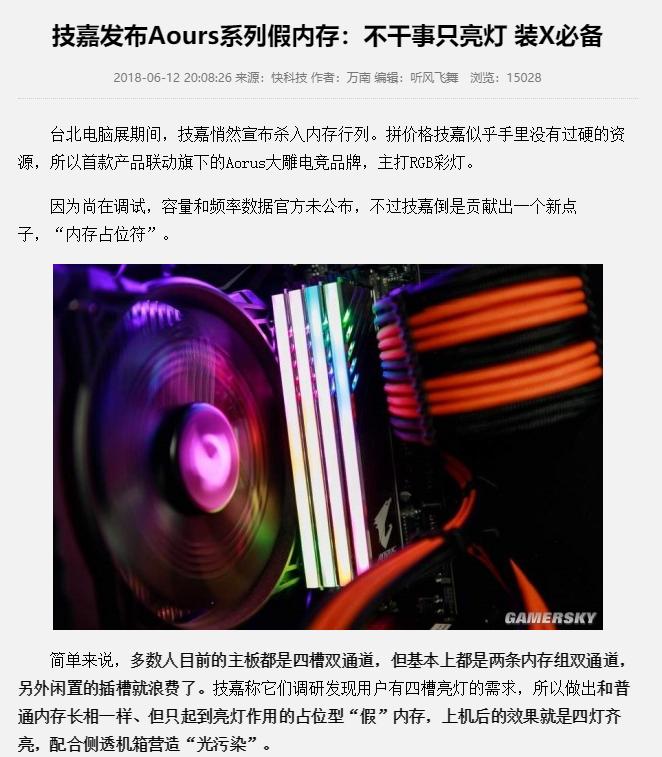

先看看技嘉的假内存新闻：

那么这到底是怎么回事呢？

真是技嘉吃饱了撑的没事做？

还是完全为了迎合市场RGB风的需求？

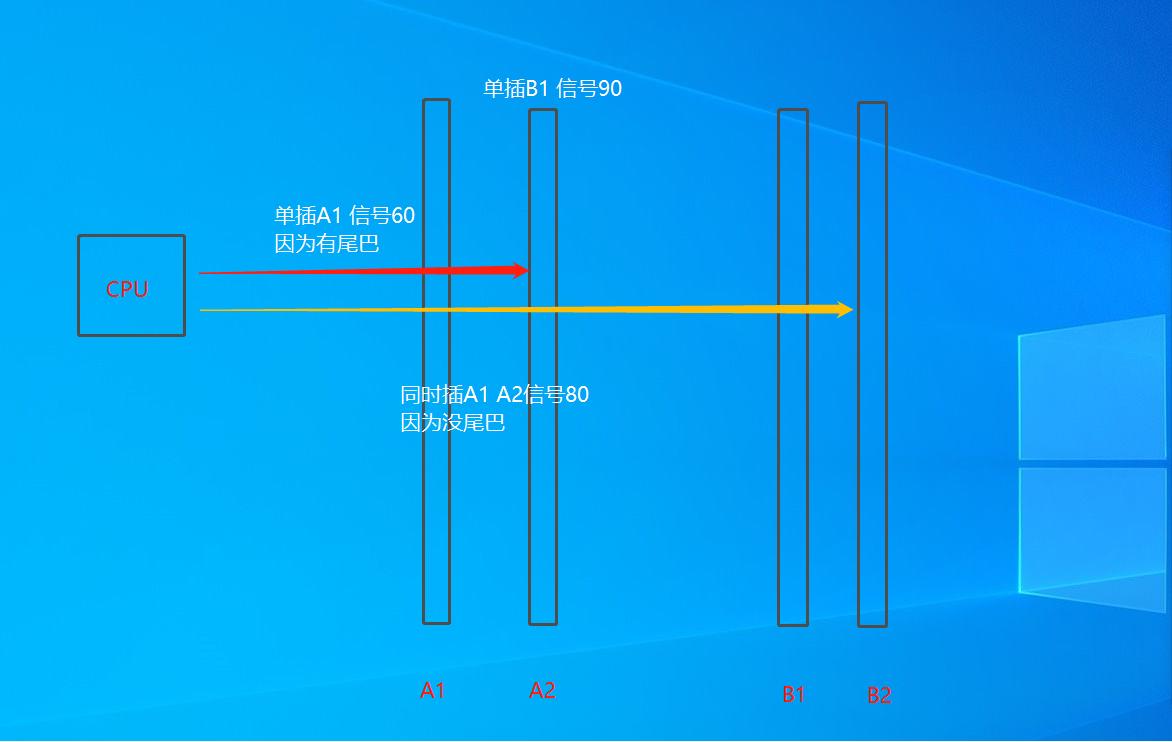

刚刚再群里给群友解释内存插法的时候随便做了张图：

所以给大家说一下，主要就是那么个意思，数据没有经过专业测试.

这里的A1 A2 B1 B2的排列不是固定的，如何走线看厂商设计。

比如有的主板会是A1 B1 A2 B2

总结几点如下：

一：A1 A2距离CPU比较近，从CPU针脚走线出来的距离短，所以信号比B1 B2好。

二：单独插A2 或者B2，或者同时插。信号最好。

三：单独插A1 或者A2,或者同时插。信号最差。因为没有末端收尾，可以理解为没有终结器。（所以FOR WKS和FOR SERVER的主板，比如X299 399 C600芯片组的主板，单独插内侧你是点不亮的，主板说明书里要求你优先外侧）

四：同时插A1 A2 或者B1 B2，信号也很好。因为A2 B2你插上了，就等于有了终结器。

所以，答案很明显了，技嘉的假内存，炫的不仅仅是外观，还有实际作用，通过这样一个方法，提升了产品力，同时也提升了内存的信号。

信号强了，本来点不亮的就能点亮了，本来不稳定工作的参数，就稳定了。

为GA点个大大的赞！

PS：其实在了解这些之前，本人如果只有一条内存，是习惯插A1的，现在了解了，终于不会在插错了。
