VR一体机是一种具有头戴式显示器的虚拟现实设备，基于VR虚拟现实技术、高清分辨率屏幕、大视野观影角度和内置音频等特点，可以为用户提供更具沉浸感的游戏、电影、运动健身和其他虚拟现实应用体验。随着人们对“元宇宙”的畅享，VR一体机在未来还将被赋予更多的功能应用，拥有着广阔的市场前景。
SKYWORTH创维S802 VR一体机是创维在第28届CCBN 2021展览会推出的一款3 dof VR设备，搭载了Fast-LCD定制4K显示屏，屏幕分辨率3840*2160，像素密度818PPI，搭配双非球镜片，提供清晰透亮的内容显示；支持全景声技术，全景声音响立体环绕，逼真还原现场音效，提供身临其境的音频效果。
在内容方面，创维S802 VR一体机拥有海量高品质影视、综艺、直播等内容，通过移动云VR，热点内容随心看。还支持投屏功能，可以将爱奇艺、哔哩哔哩、优酷、腾讯等影视资源轻松投屏到一体机上观看。游戏方面，提供了海量游戏及应用自由*载下**，可以尽情畅玩。下面就让来看看这款产品的详细拆解报告吧~
一、SKYWORTH创维S802 VR一体机开箱
创维S802 VR一体机包装盒封套采用了蓝色配色，正面设计有产品的简略图，产品名称和品牌LOGO，以及4K屏幕、全景声和游戏的产品特点。
包装盒背面介绍了产地/包装盒内容，以及注意事项和保养须知。
包装盒上介绍了产品的功能特点，包括100°视场角、VR专用屏幕、全景声技术、轻量便携、双频WiFi、SKY UI。
包装盒底部信息一览，产品名称：VR一体机，型号：S802 4K，颜色：蓝色，制造商：深圳创维新世界科技有限公司，中国制造。

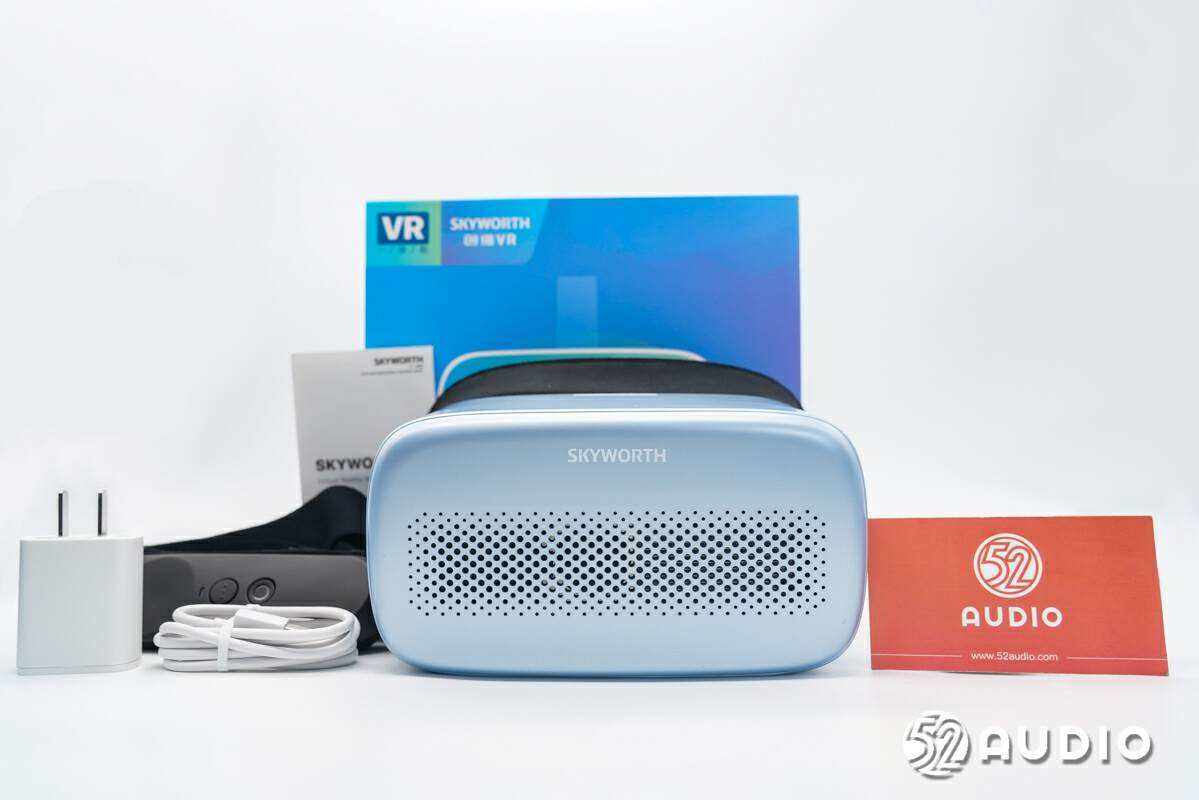

包装盒内部物品有虚拟现实移动设备、手柄、充电器、数据线、镜片布和产品说明书。

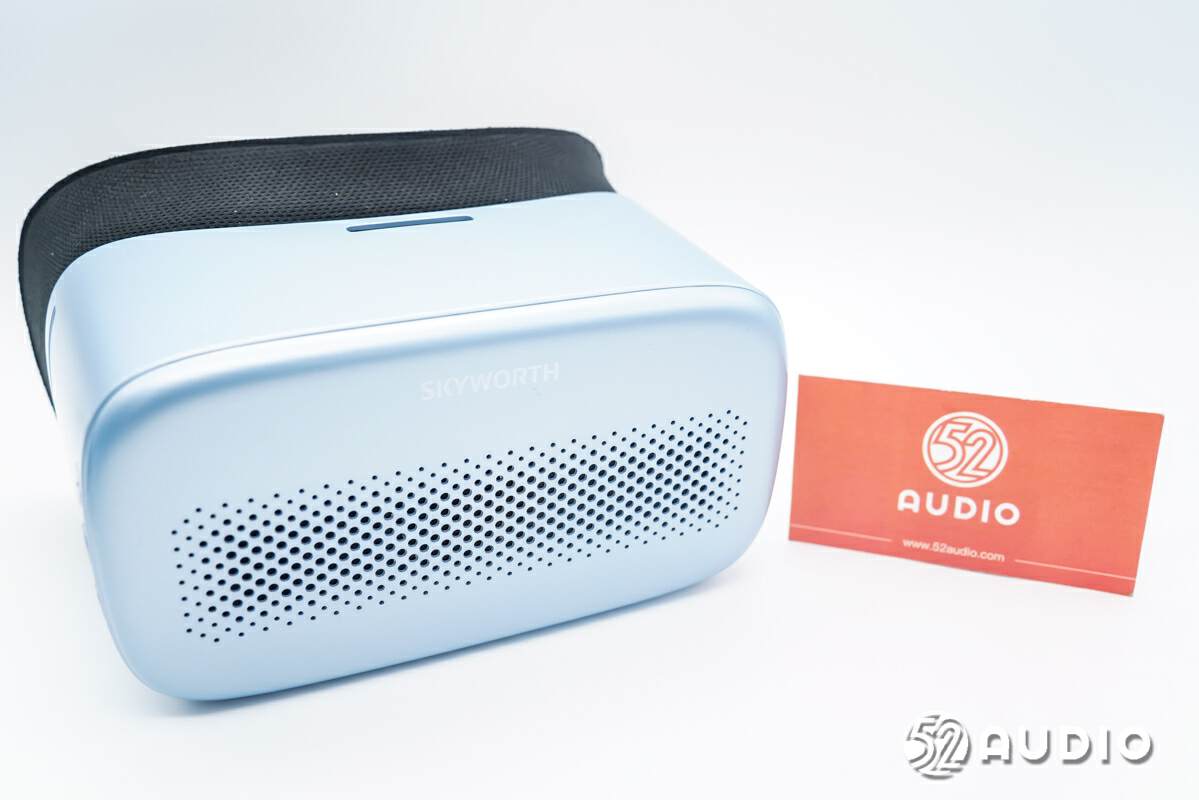

创维S802 VR一体机采用了圆角方形设计，蓝色配色，磨砂质感，整机体积相对比较轻巧，带来更加舒适的佩戴体验。

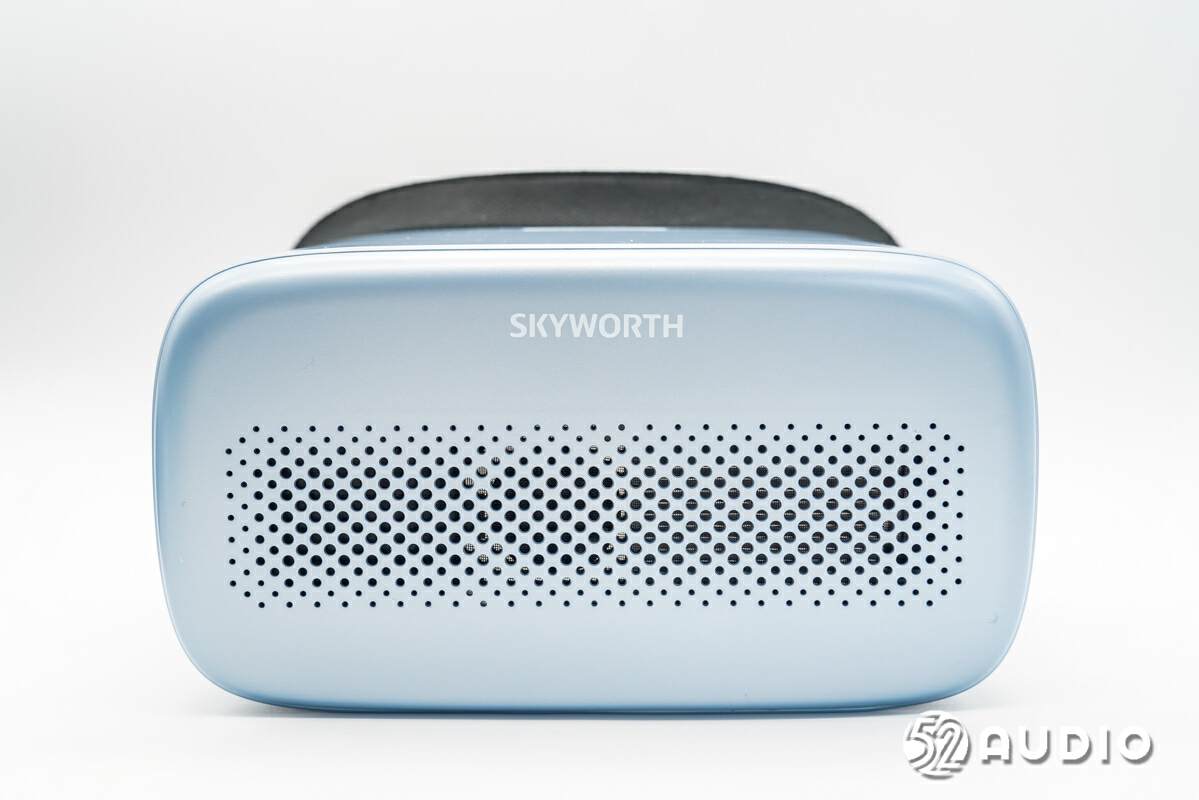

主机正面外观一览，设计有圆点矩阵散热孔，“SKYWORTH”创维品牌LOGO。

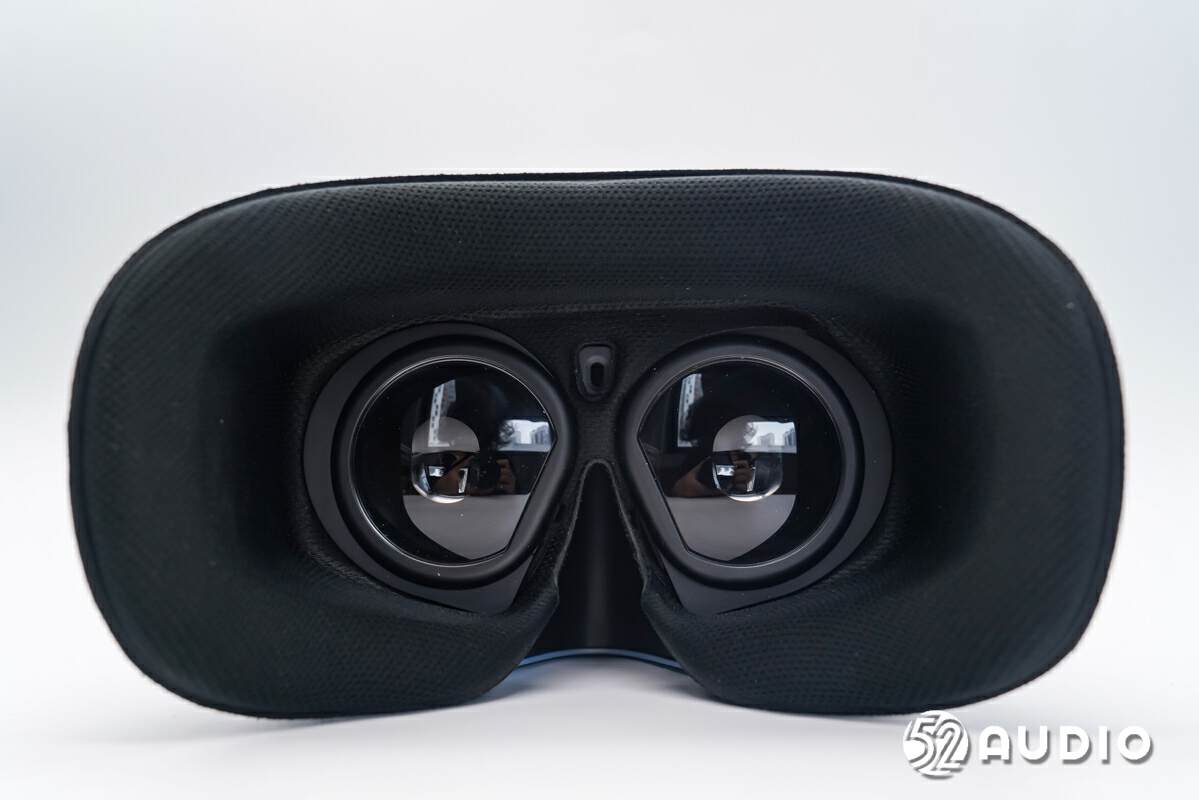

主机内侧设置有柔软亲肤的透气面罩，可拆卸设计，便于更换和清洁；中间双非球镜片，无杂散光，观看更加清晰；镜片两侧设置双扬声器，提供立体声效。

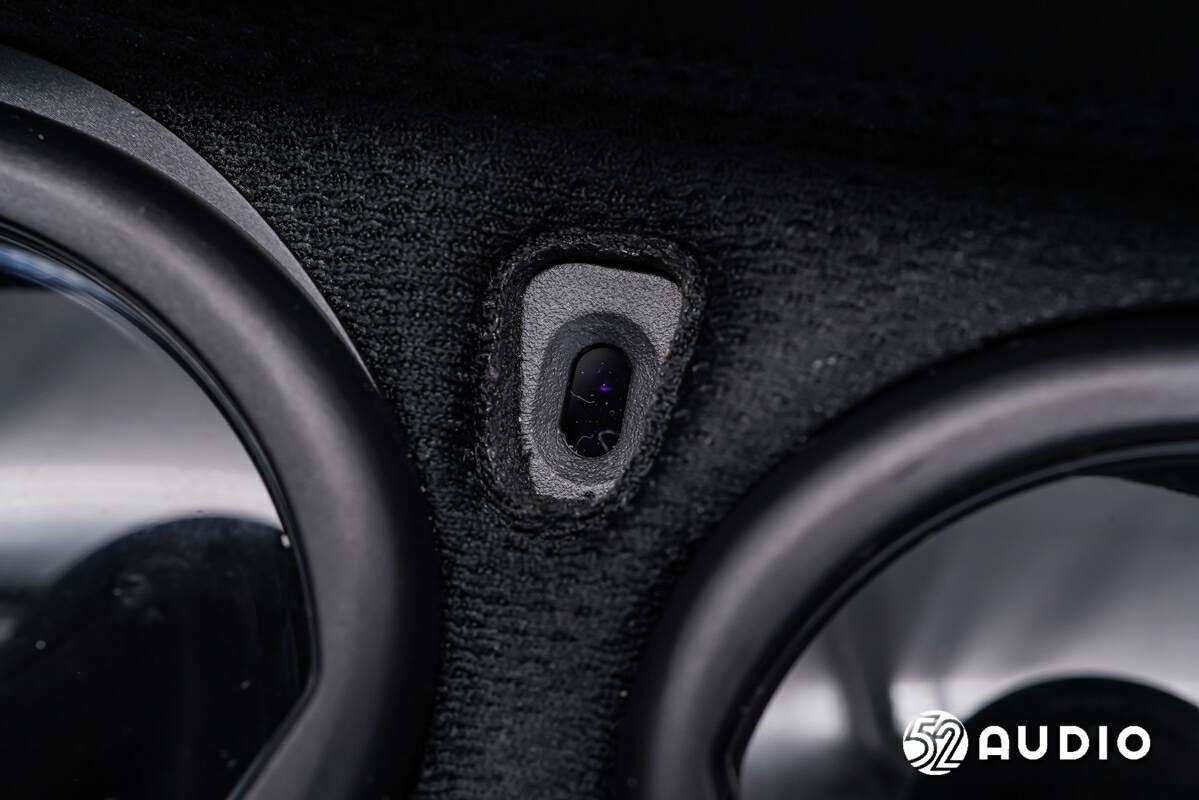

镜片中间设置有红外距离传感器，用于检测佩戴状态，检测到一段时间未佩戴，系统自动休眠，避免未使用时耗电。
机身顶部外观一览，仅设置有固定头带的条形孔。

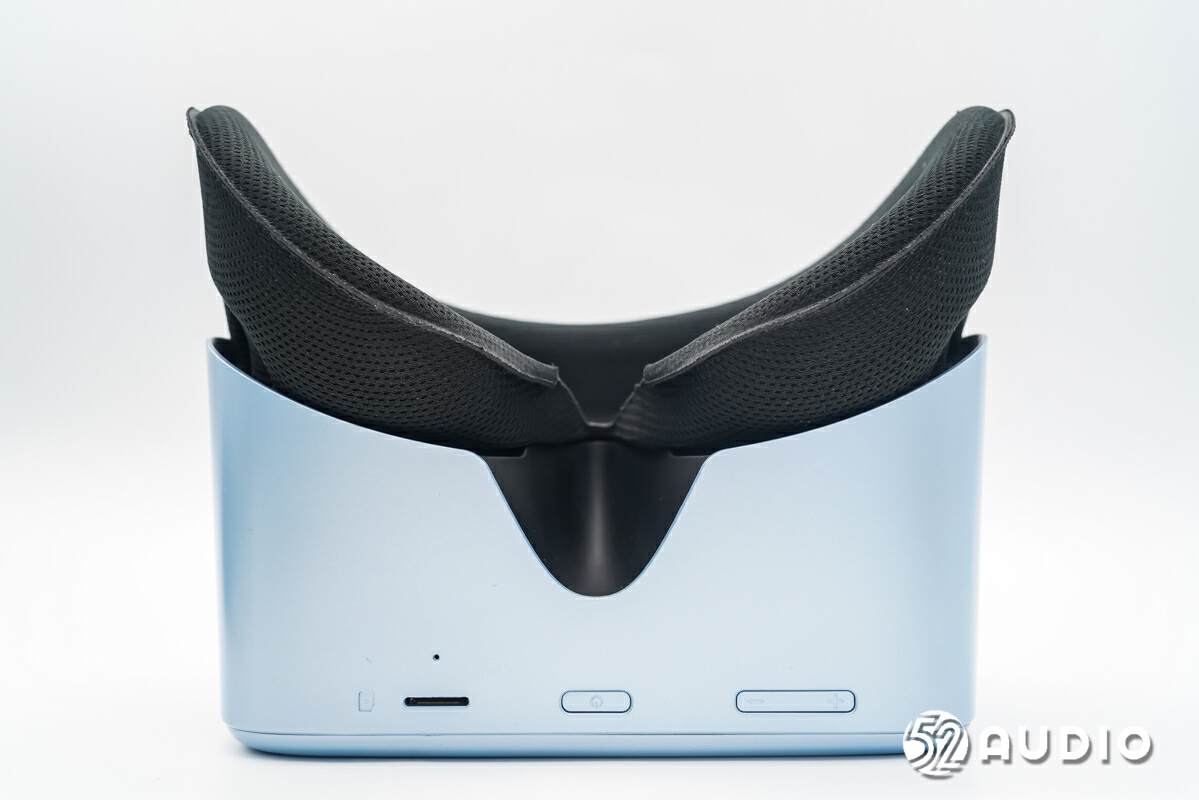

机身底部设置有电源开关、加/减音量按键、TF卡槽和麦克风拾音孔。

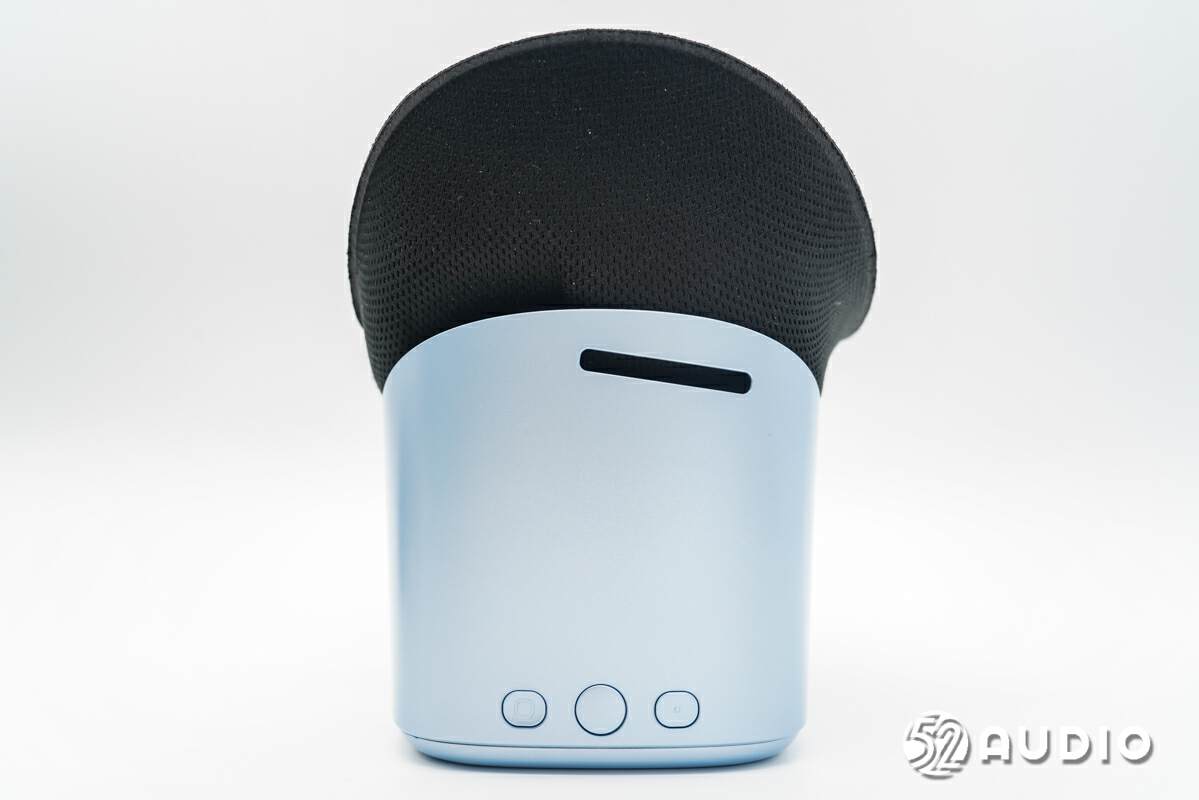

机身侧边设置有返回键、确定键和Home键三颗功能按键。

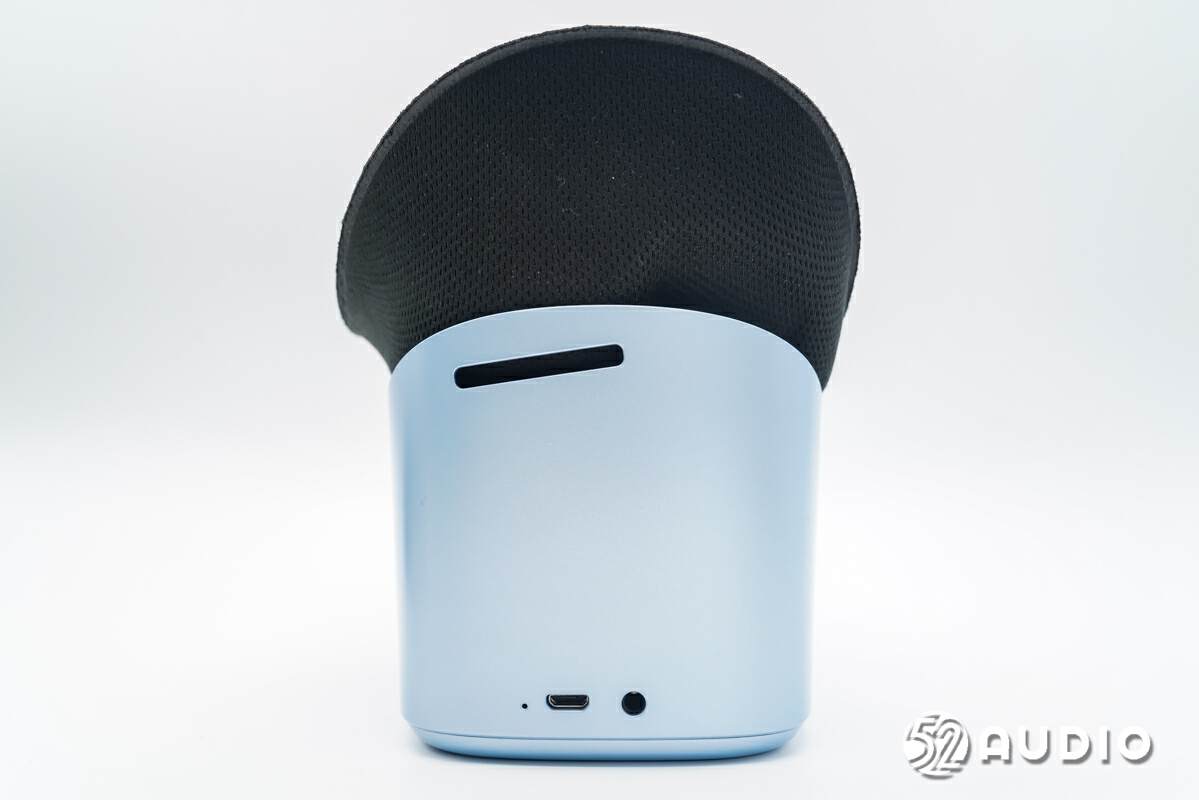

另外一侧设置Micro USB充电接口和指示灯，以及3.5mm音频接口。

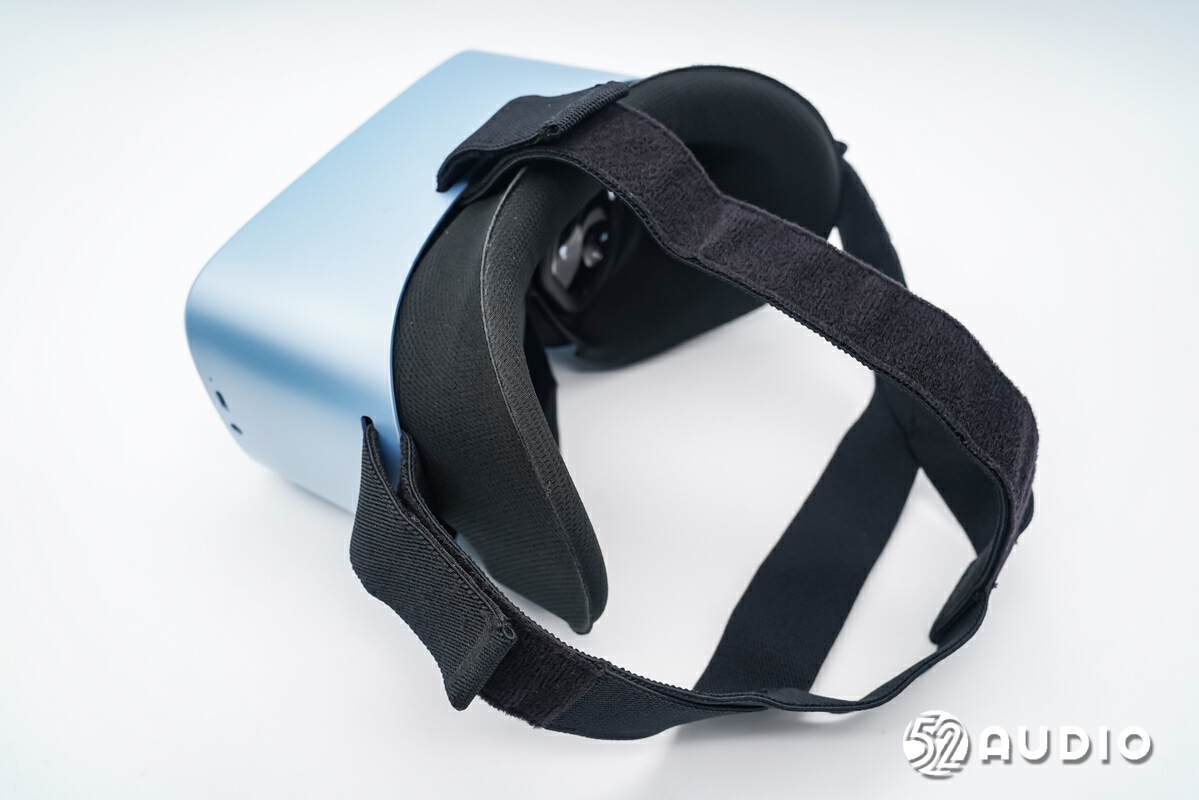

弹性头带，采用魔术贴固定，能够便捷调节。

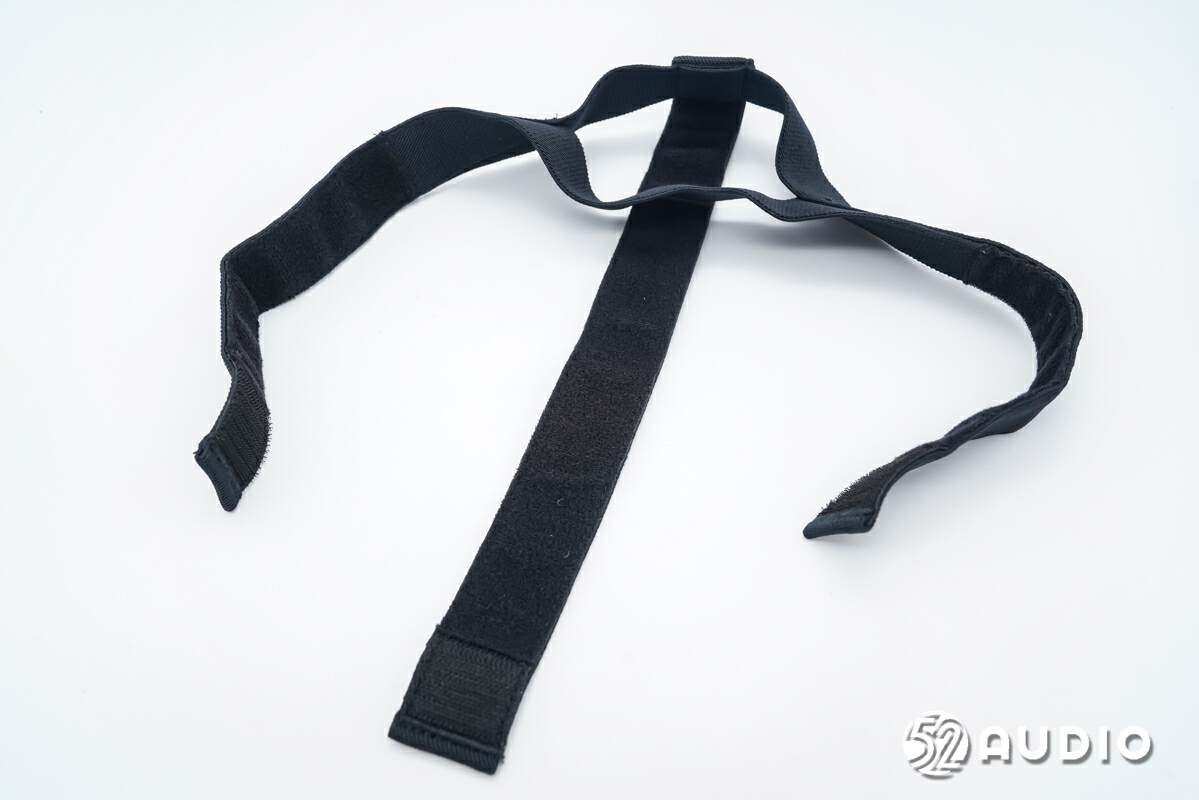

创维S802 VR一体机固定头带外观一览，可以提供舒适的佩戴。

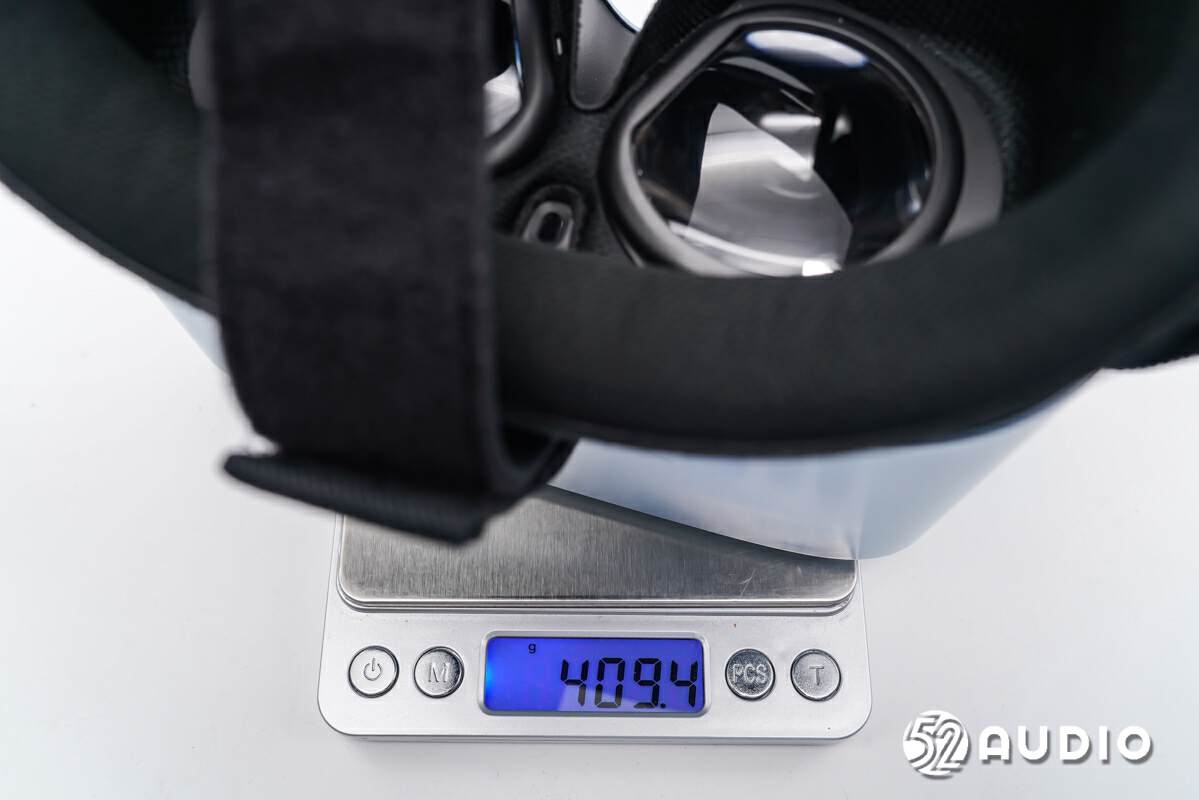

经我爱音频网实测，SKYWORTH创维S802 VR一体机重量约为409.4g。

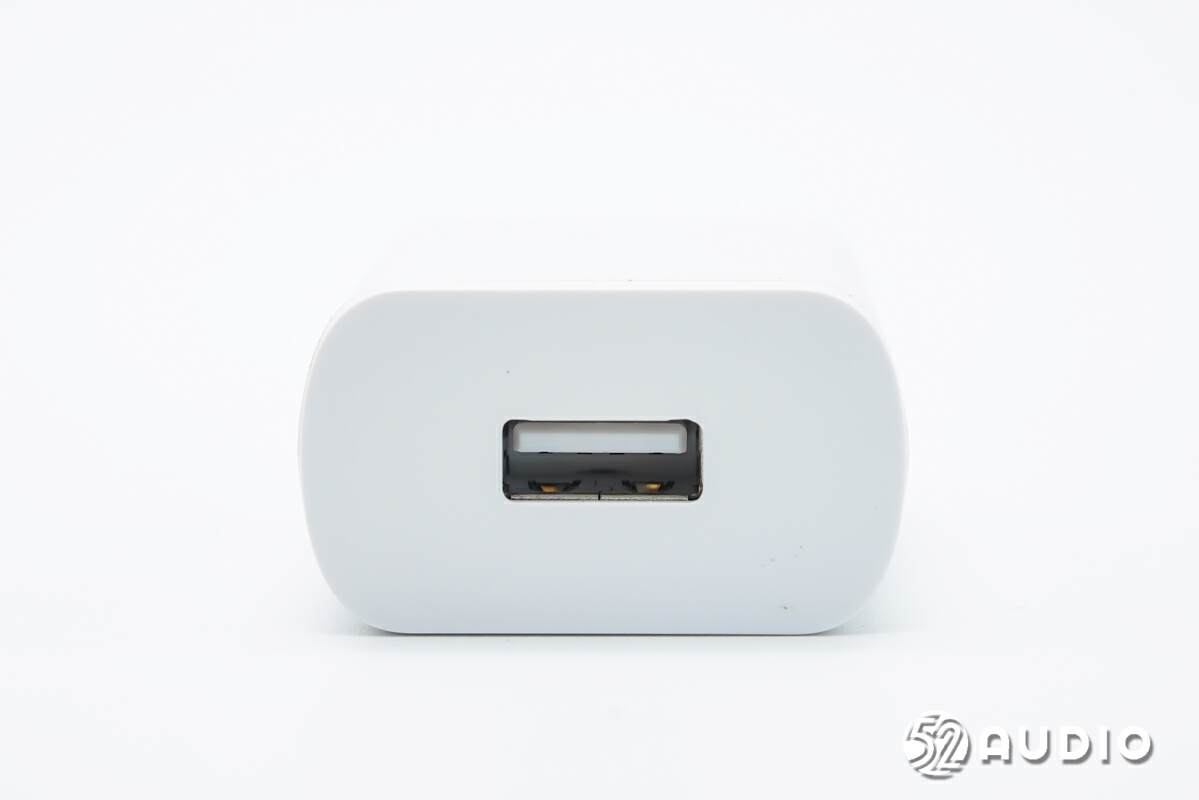

标配充电器采用了USB-A接口连接数据线。

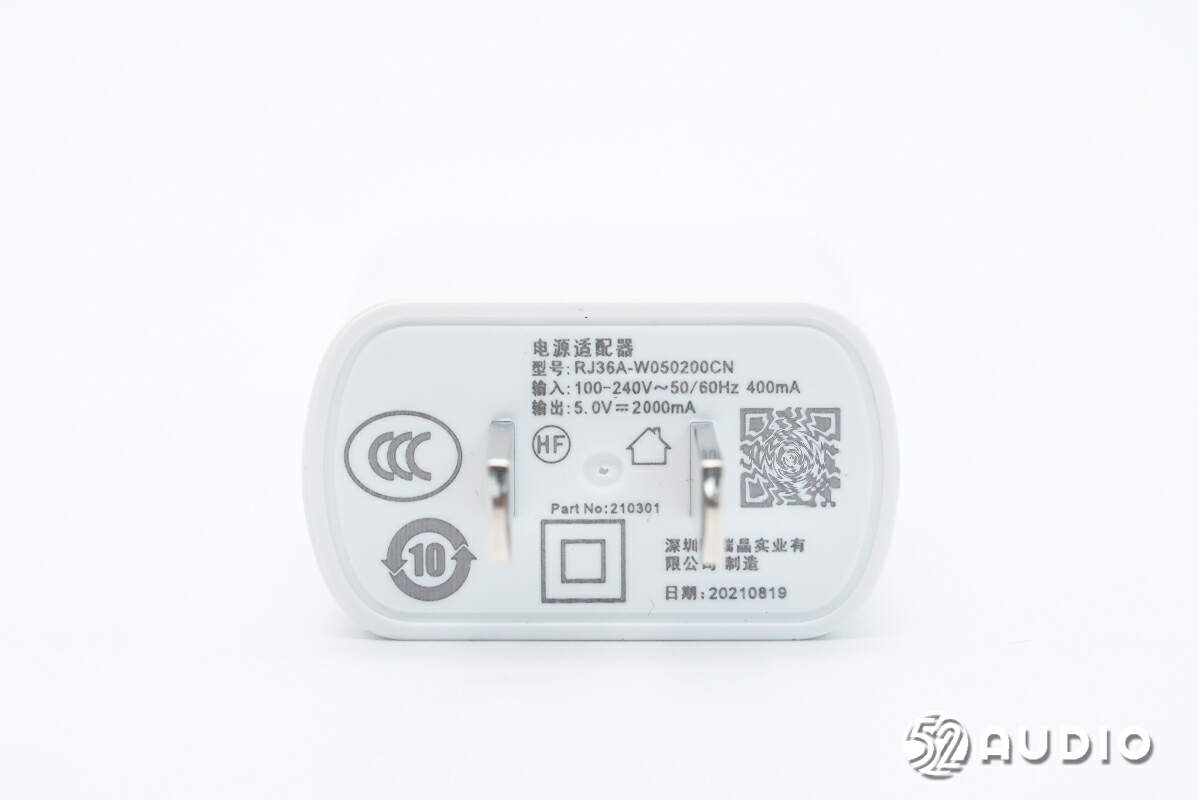

采用双脚插头输入电源，丝印参数信息，型号：RJ36A-W050200CN，输入：100-240V~50/60Hz 400mA，输出：5.0V-2000mA，深圳市瑞晶实业有限公司制造。

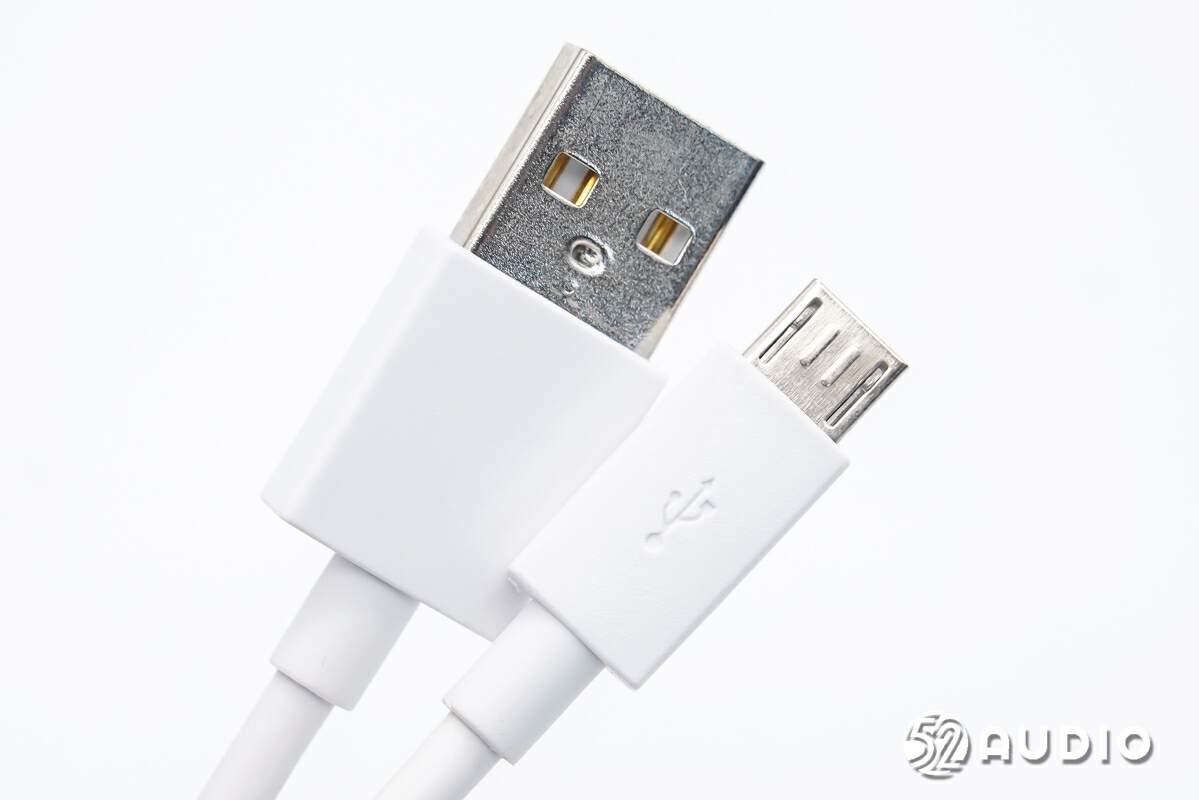

数据线采用了USB-A to Micro USB接口。
我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对SKYWORTH创维S802 VR一体机进行充电测试，输入功率约为7.50W。

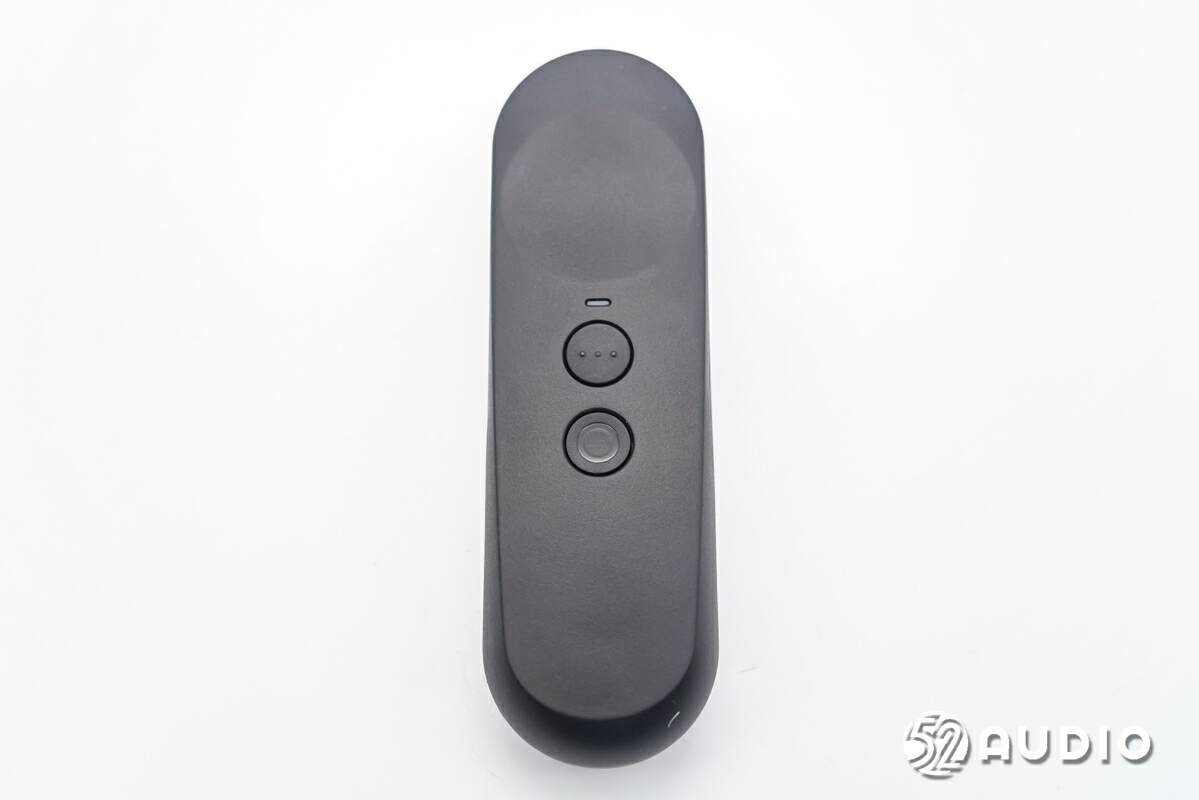

创维S802 VR一体机配备了单手柄，椭圆形设计，体积轻巧。正面设置有圆形触控板/确认键，App键、Home键和LED指示灯。

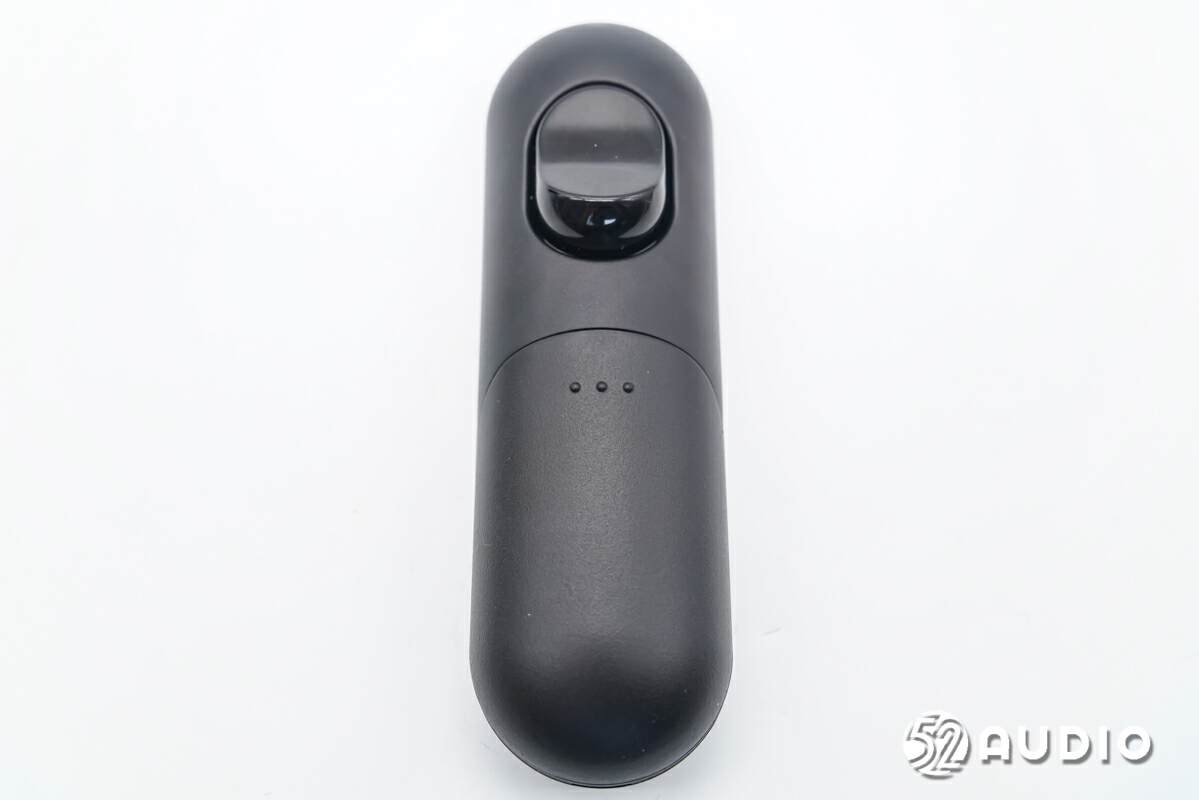

机身背部有扳机键/触发键，以及电池仓。

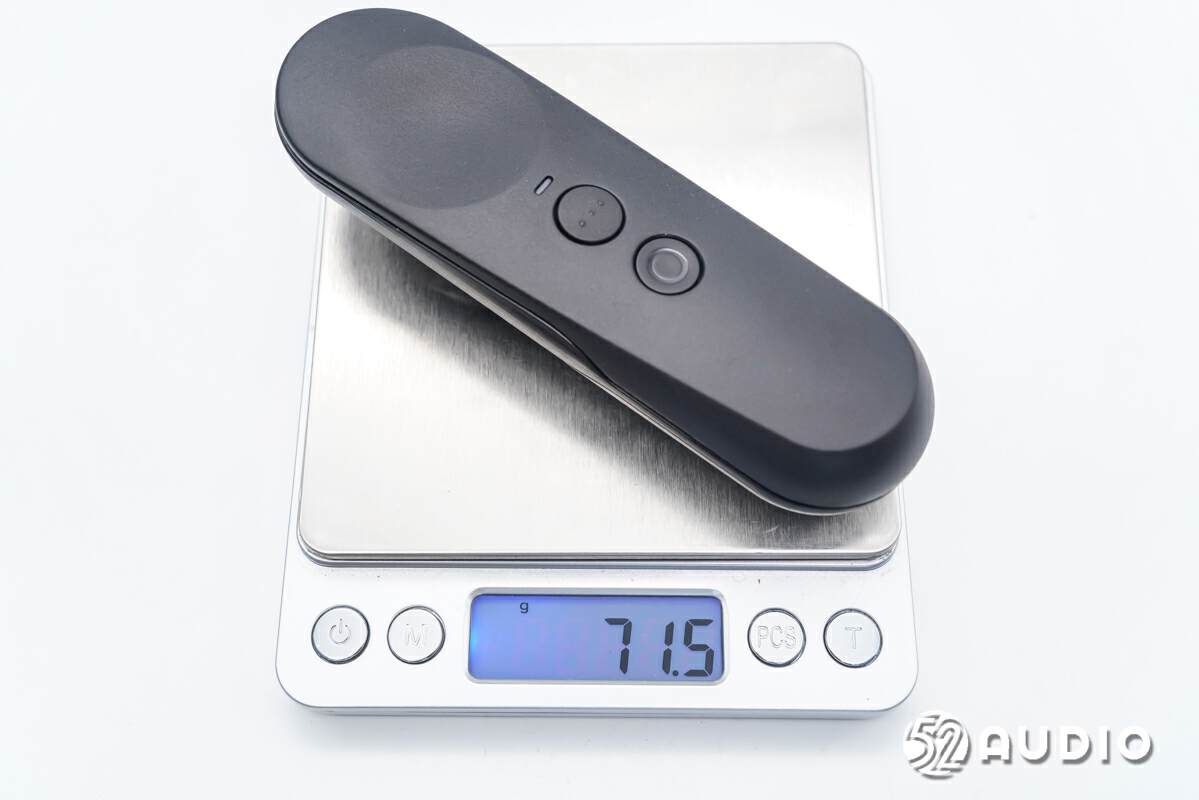

创维S802 VR一体机手柄内置电池重量约为71.5g。

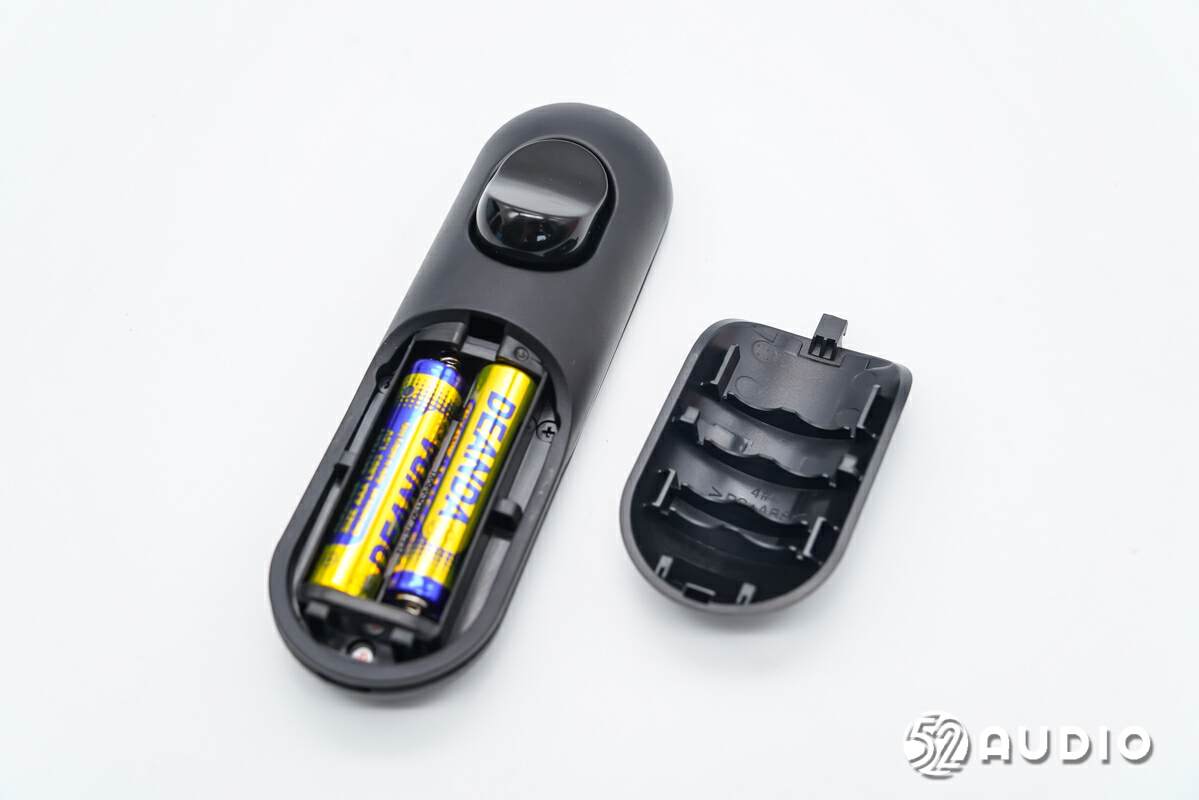

打开电池盖，内部采用双节AAA电池。

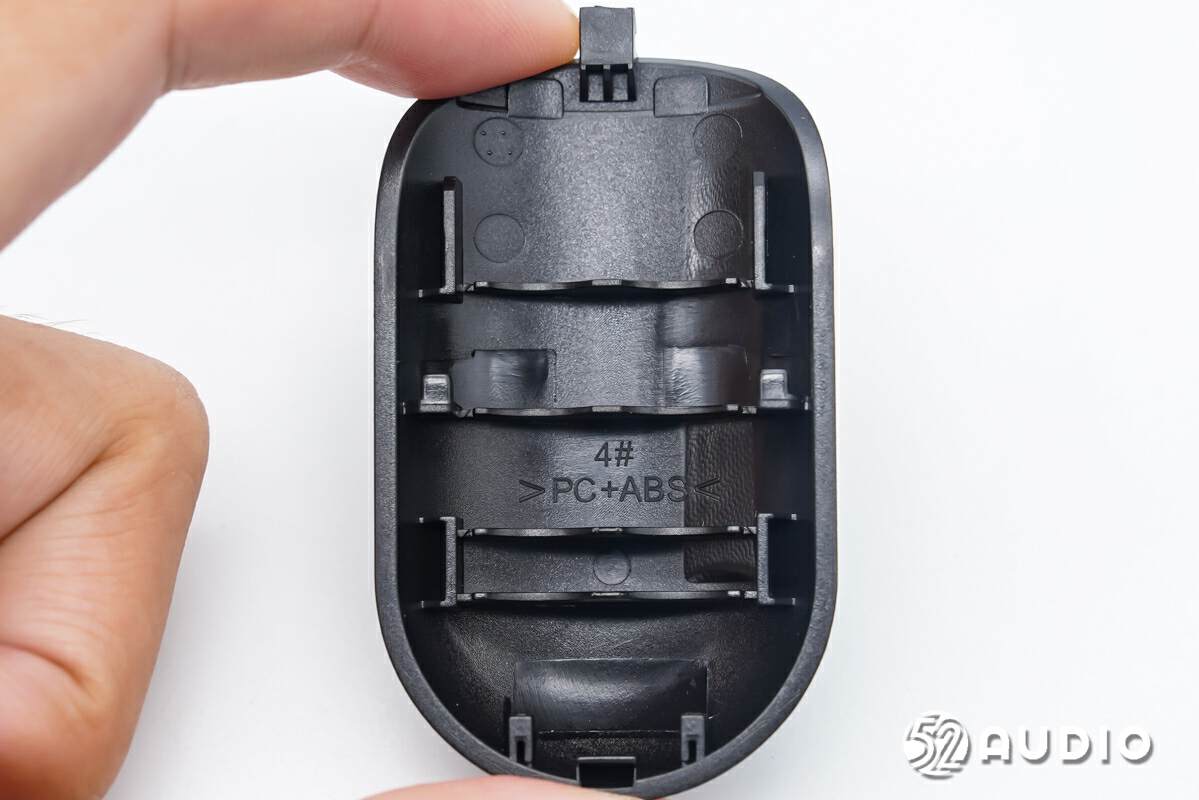

电池盖内侧结构一览，设计有定位槽固定电池，采用了PC+ABS材质。

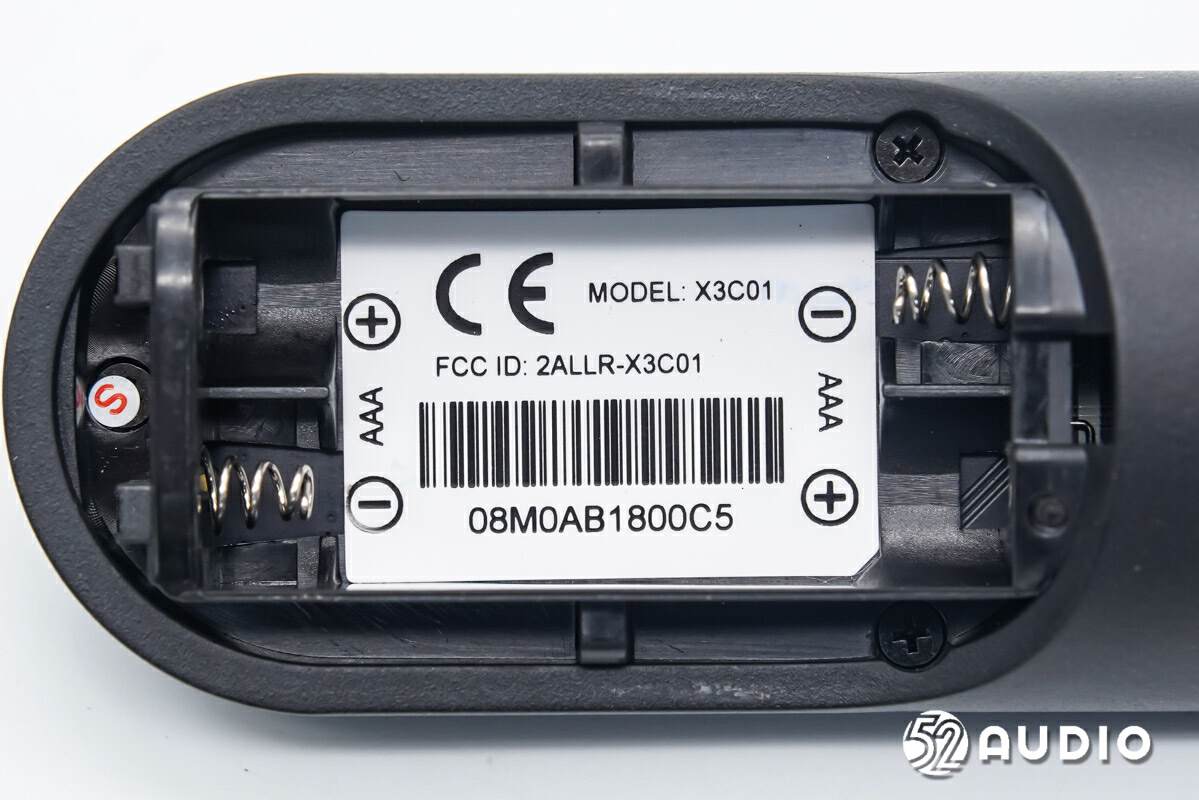

取出电池，电池座舱结构一览，标签上丝印型号“X3C01”。
二、SKYWORTH创维S802 VR一体机拆解
通过开箱，我们详细了解了SKYWORTH创维S802 VR一体机的外观设计，下面进入拆解部分，看看内部结构配置信息~
主机拆解

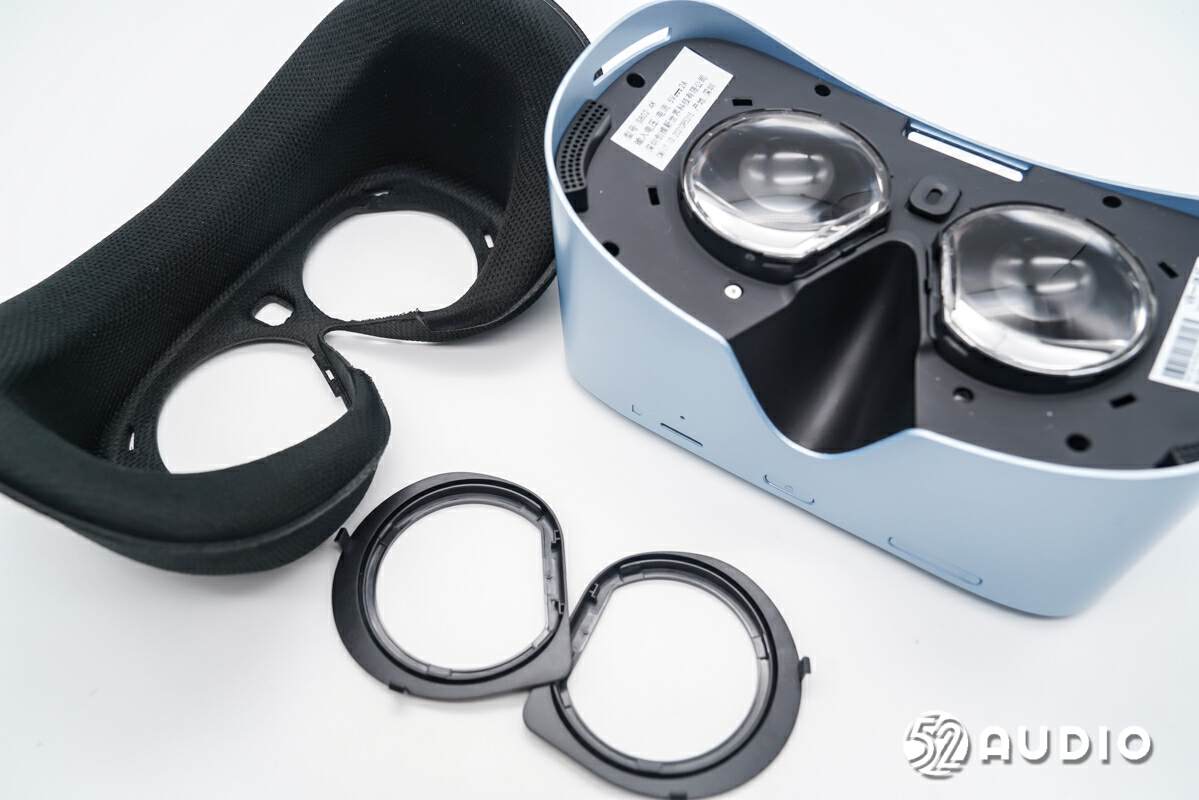

取掉卡扣固定的面罩和透镜盖。

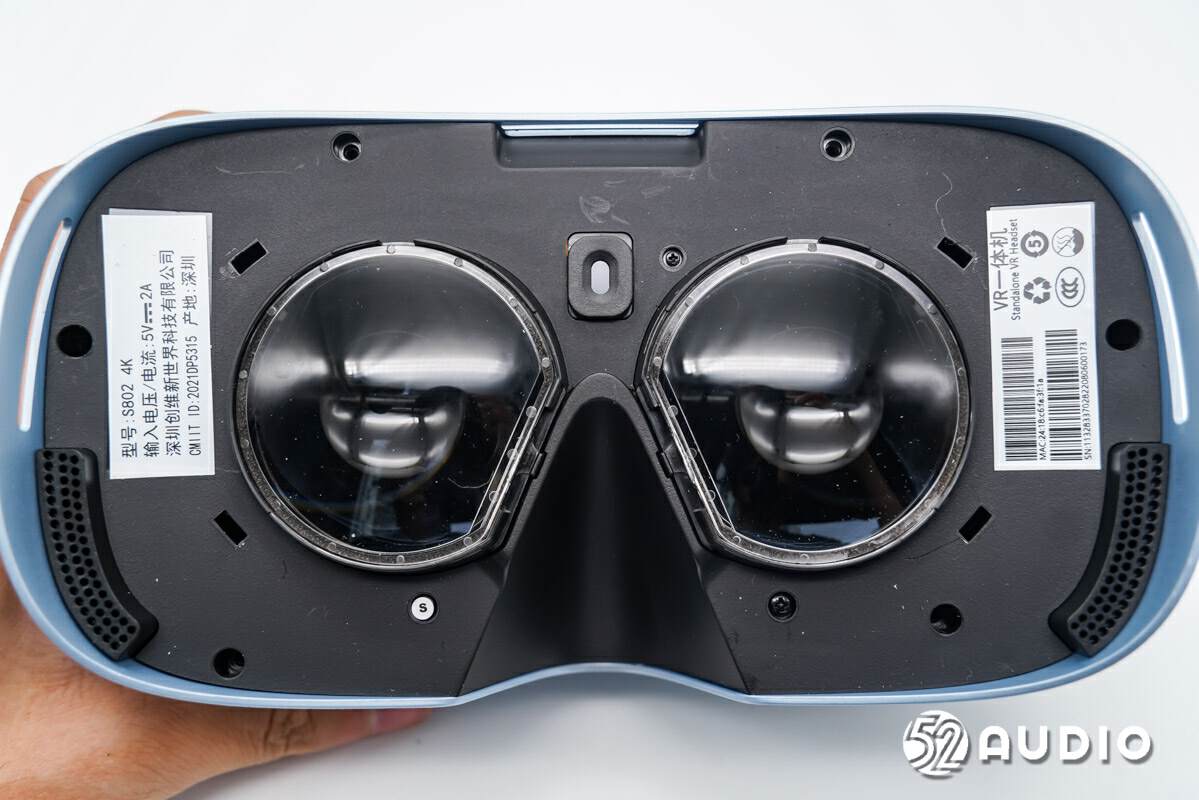

主机内侧盖板结构一览，通过螺丝固定，贴有出厂标签，上面信息与包装盒上一致。

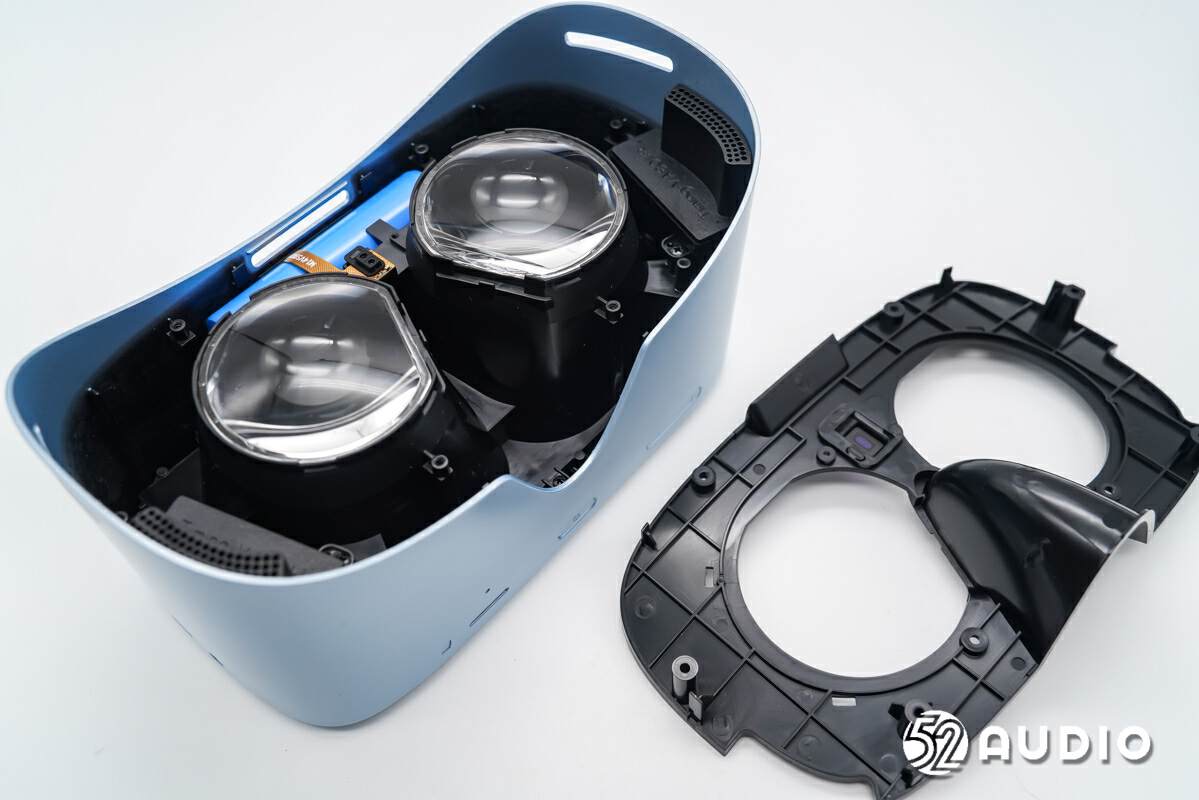

卸掉螺丝，打开盖板。

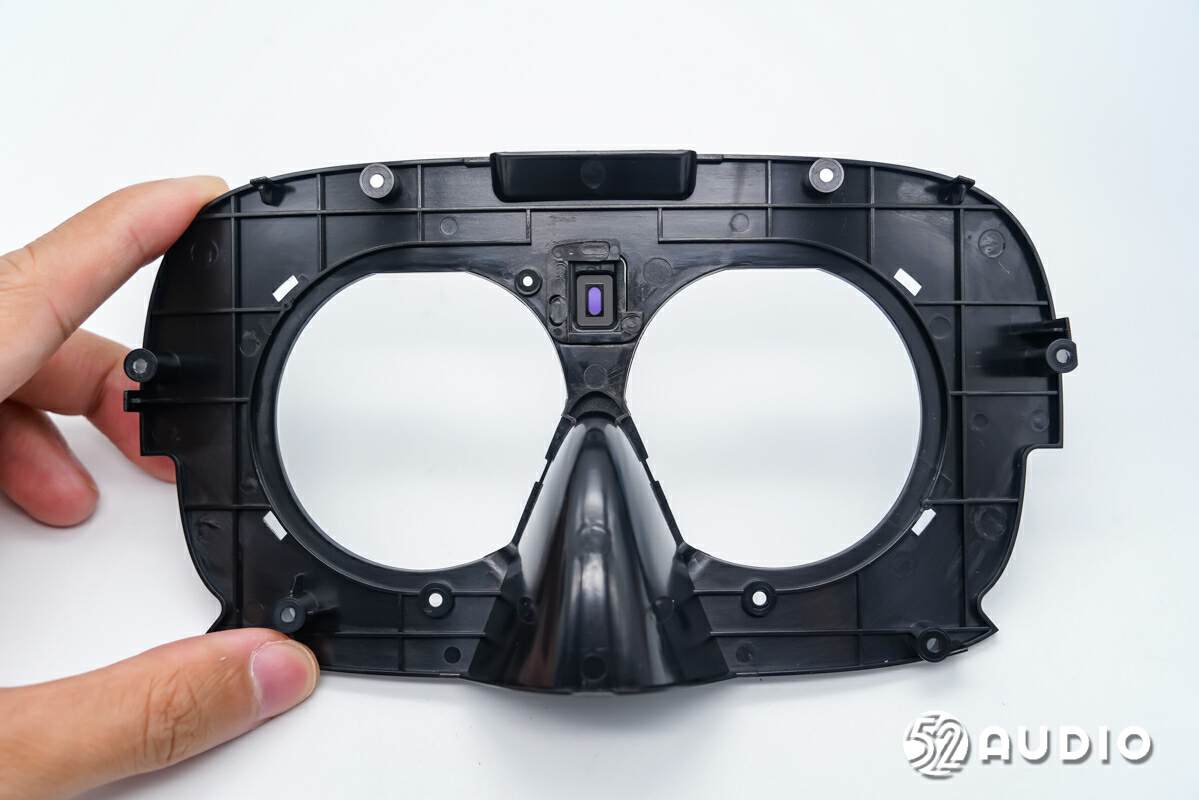

盖板内侧结构一览，设计有网格筋骨提升强度。

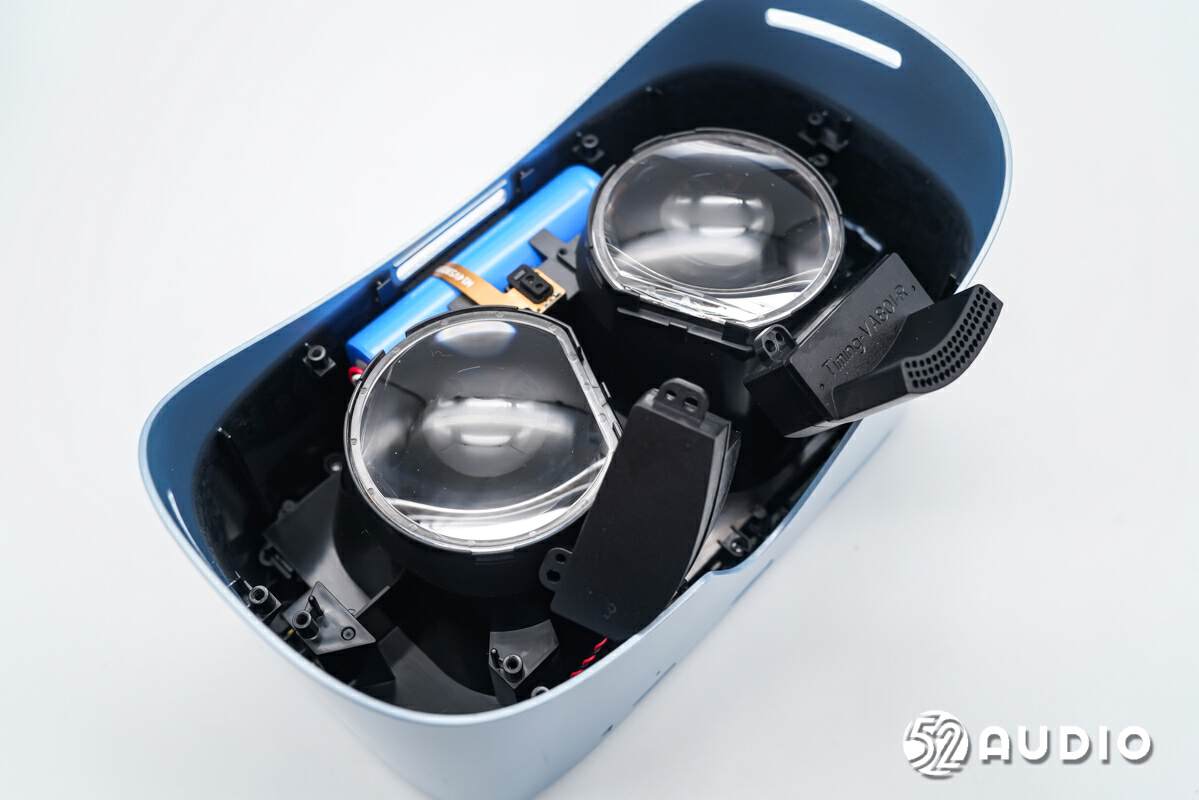

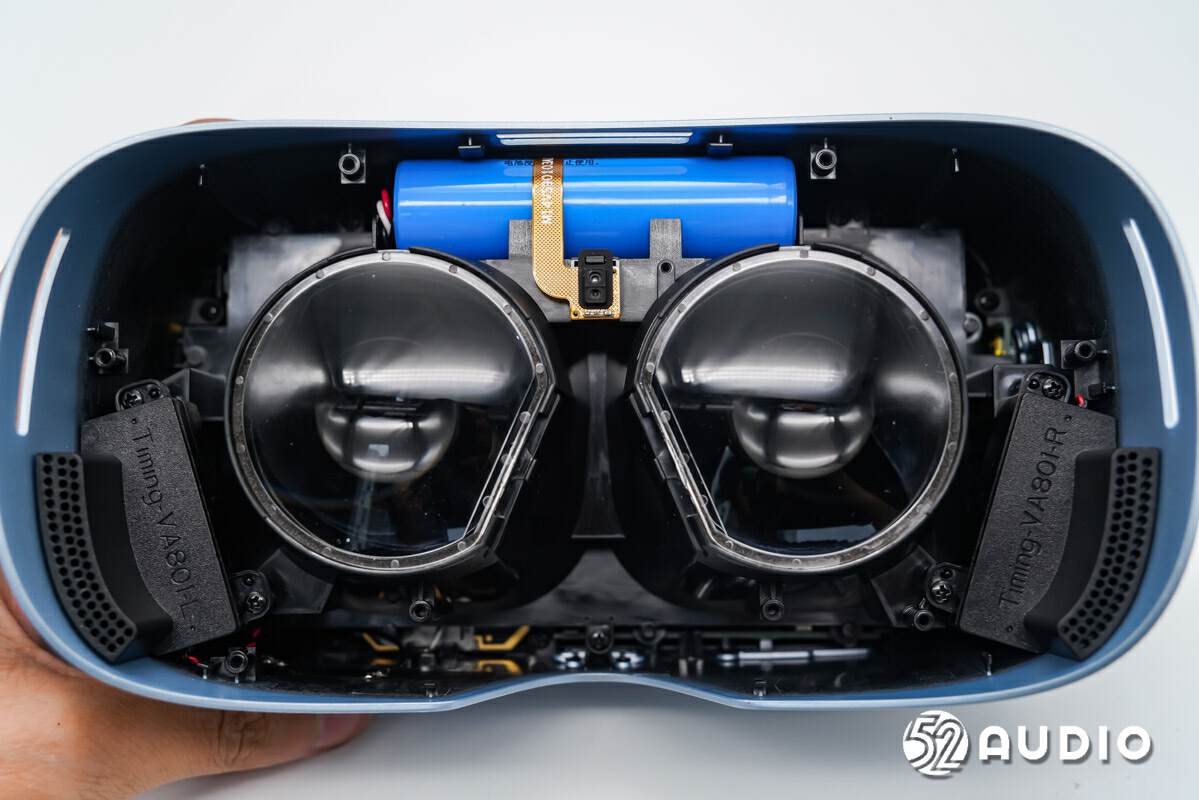

腔体内部结构一览，两侧扬声器通过螺丝固定，声音透过面罩传出。
卸掉螺丝，取掉两个扬声器模组。

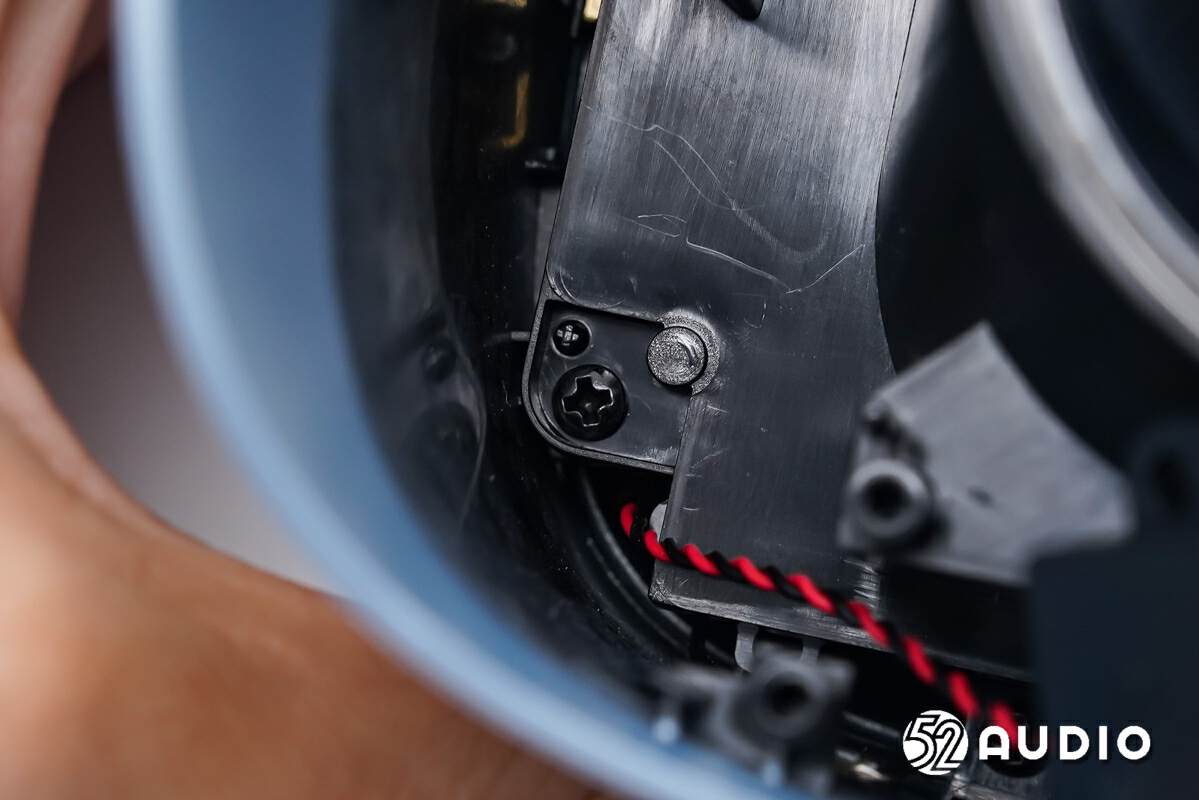

扬声器下方有固定螺丝固定外壳与内部腔体。

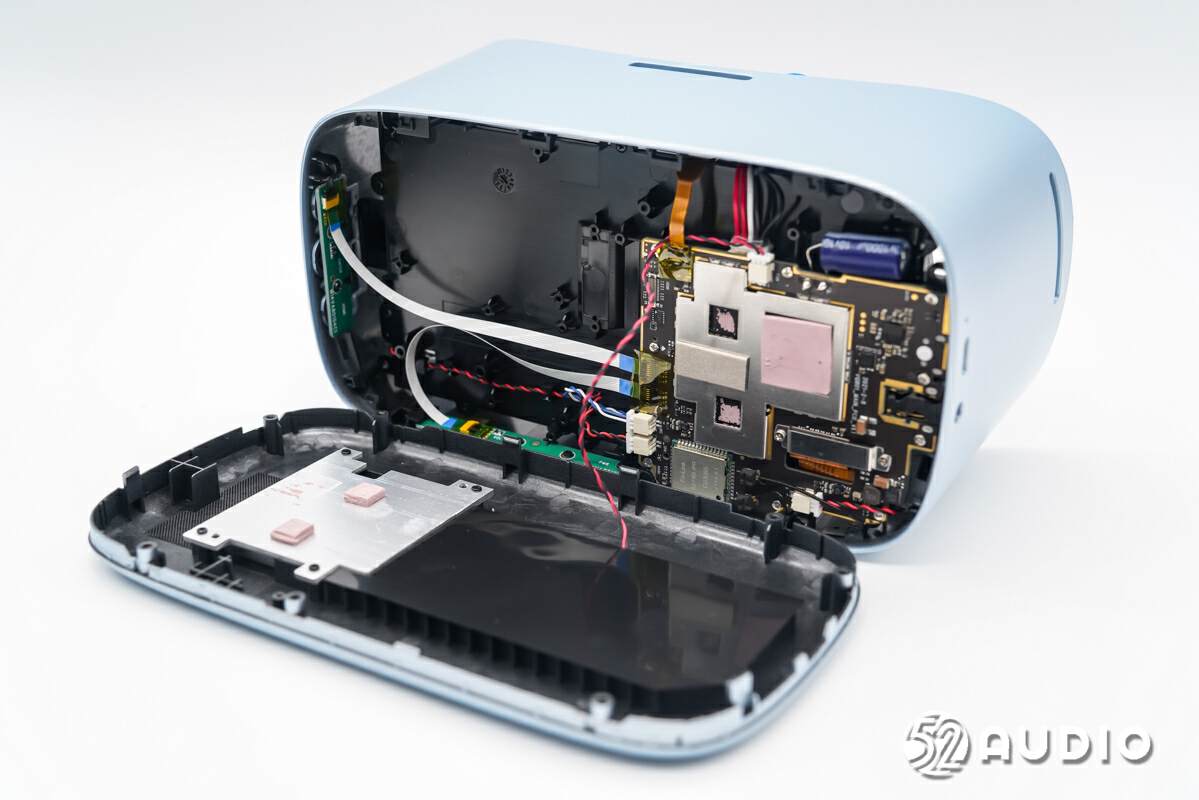

卸掉所有螺丝，打开主机前面板，面板内侧设置有散热系统，通过导线连接到主板。

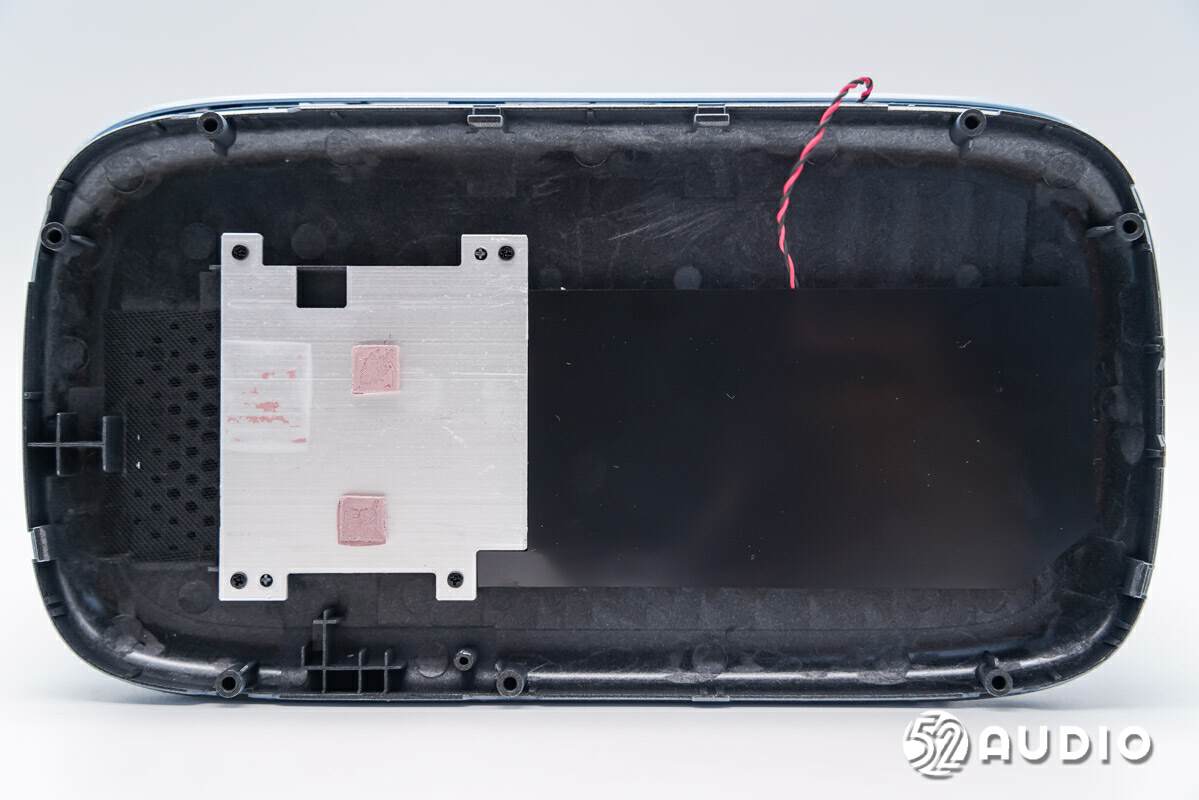

拔掉插座，分离腔体，前面板内侧结构一览。

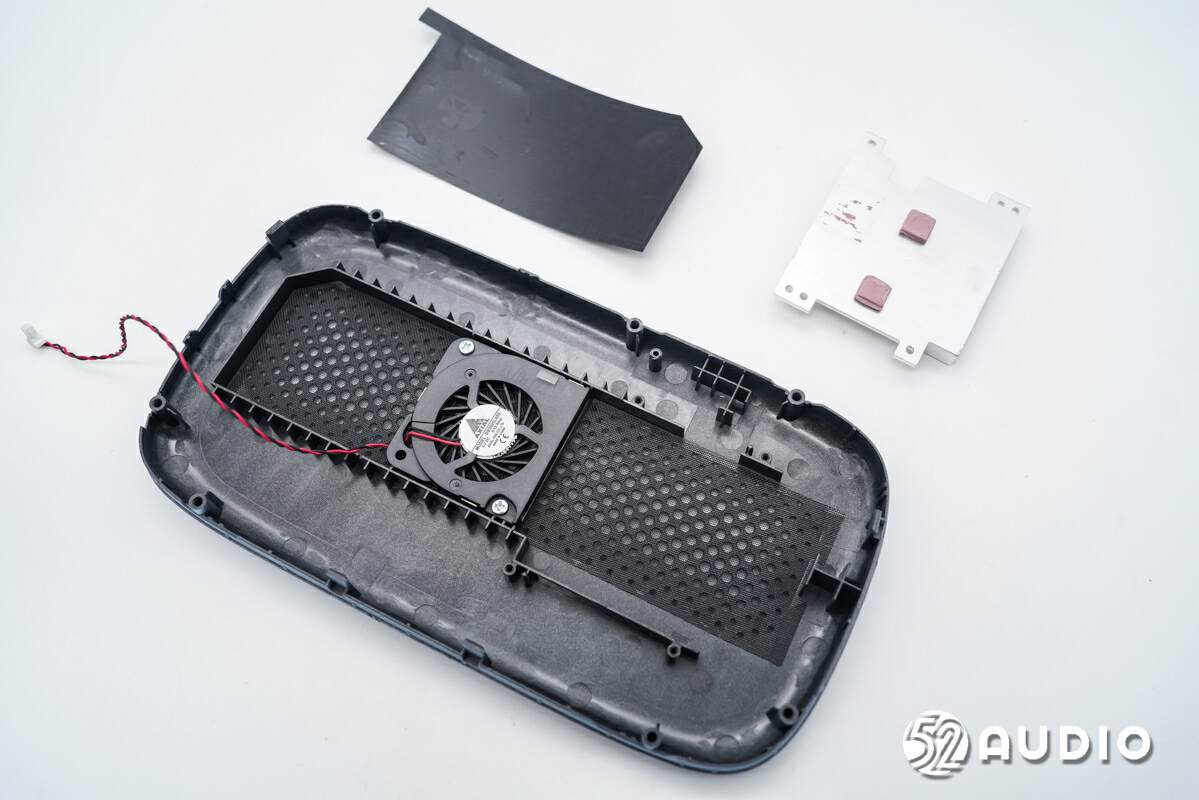

取掉屏蔽贴纸和金属散热板，下方通过螺丝固定散热风扇。
金属散热板一侧特写，设置有导热垫，对应主板上的SOC等芯片进行散热。

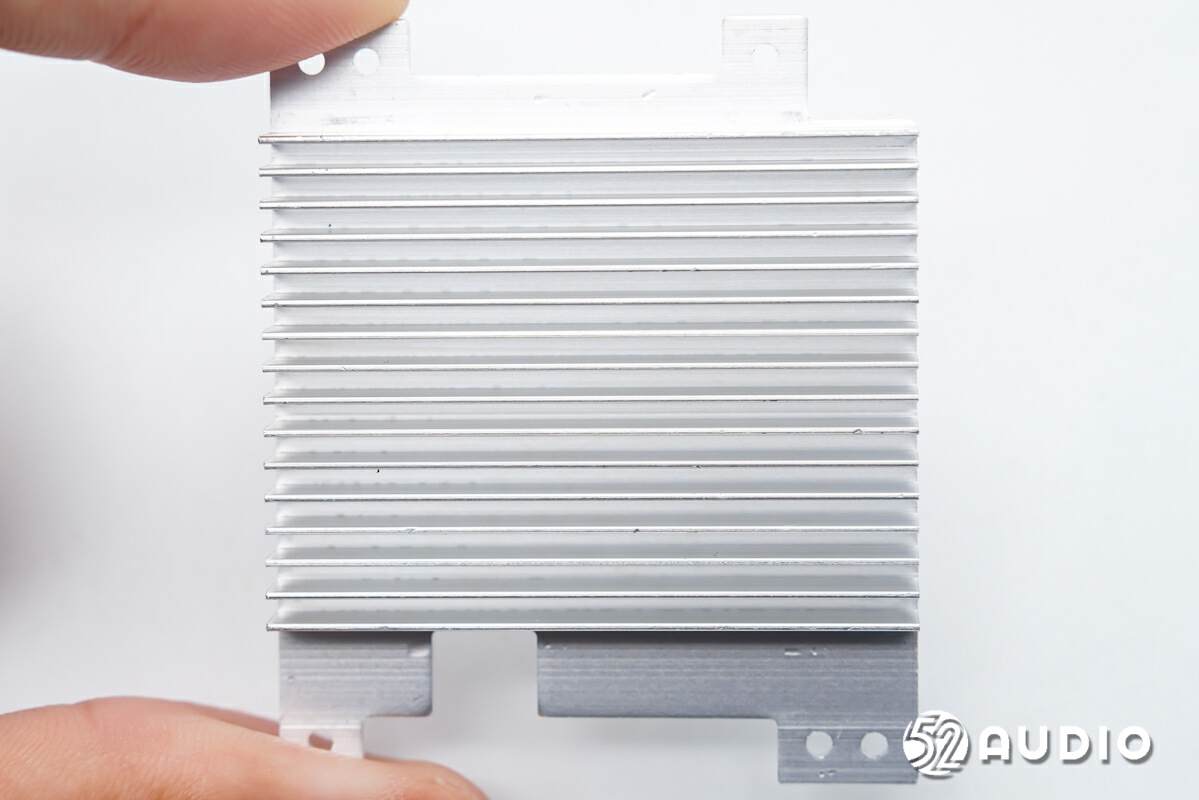

金属散热板内侧设计散热鳍片，增大表面积，增强散热性能。

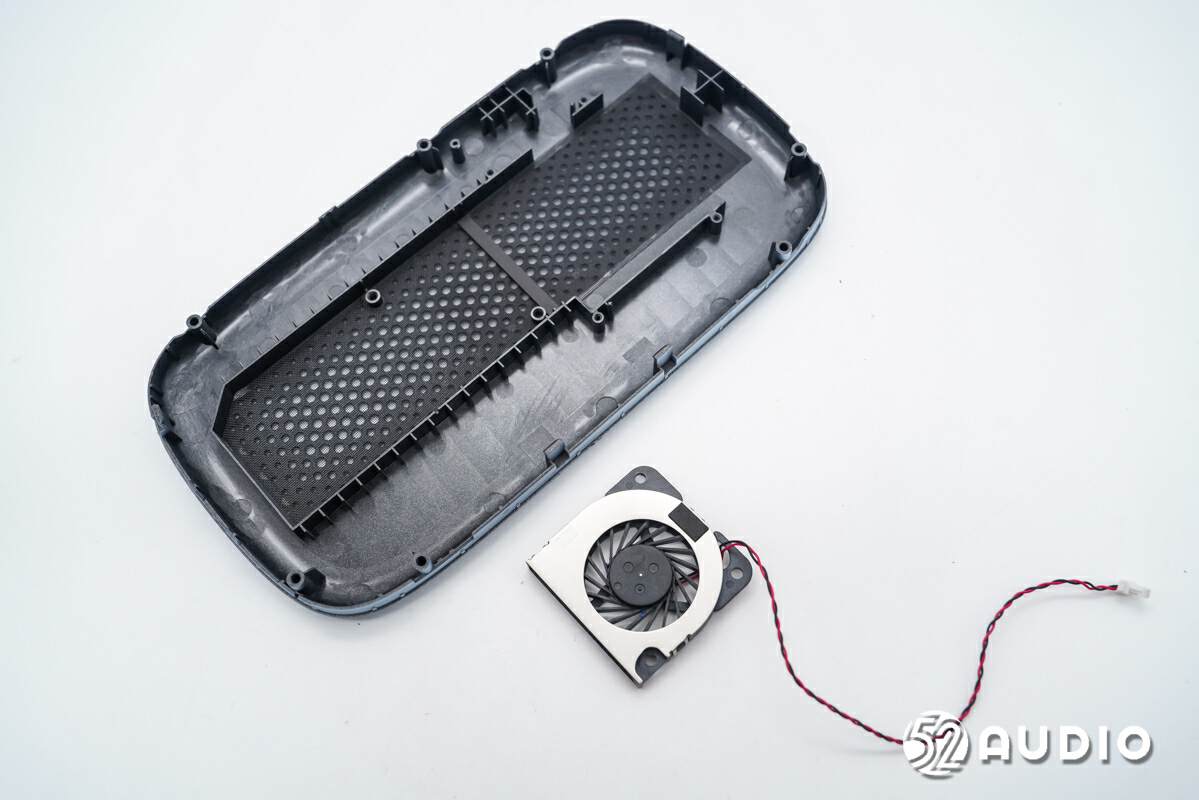

卸掉螺丝，取出散热风扇，面板内侧散热孔通过细密防尘网防护。

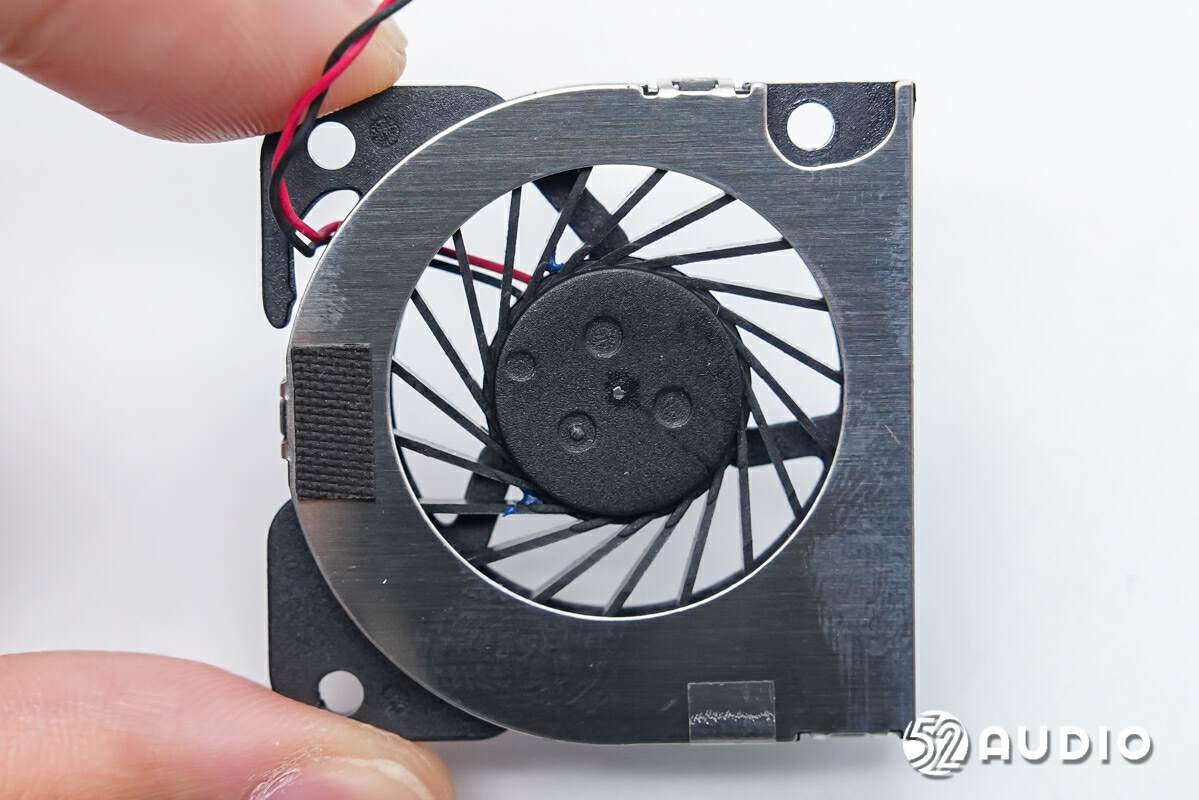

散热风扇一侧特写。

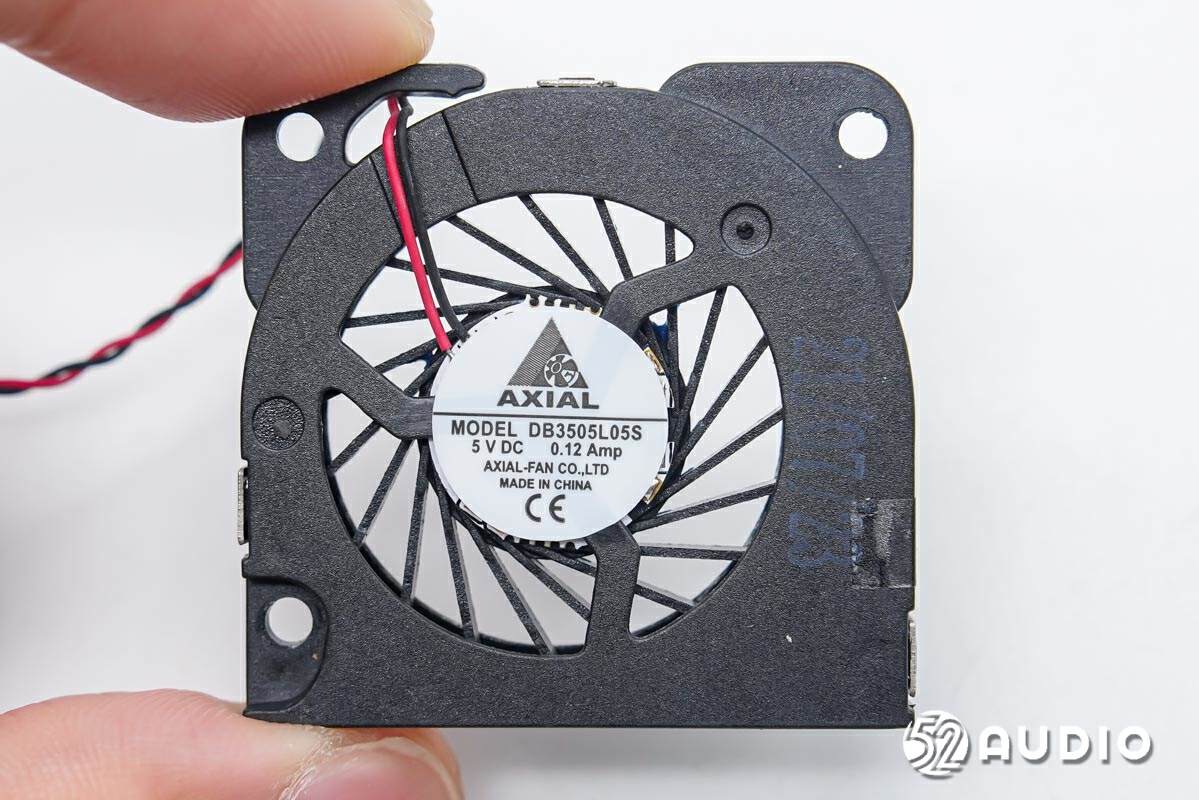

散热风扇另外一侧特写，型号：DB3505L05S，电压：5V DC，功率：0.12Amp，来自深圳市安科矽锋电子有限公司，中国制造。

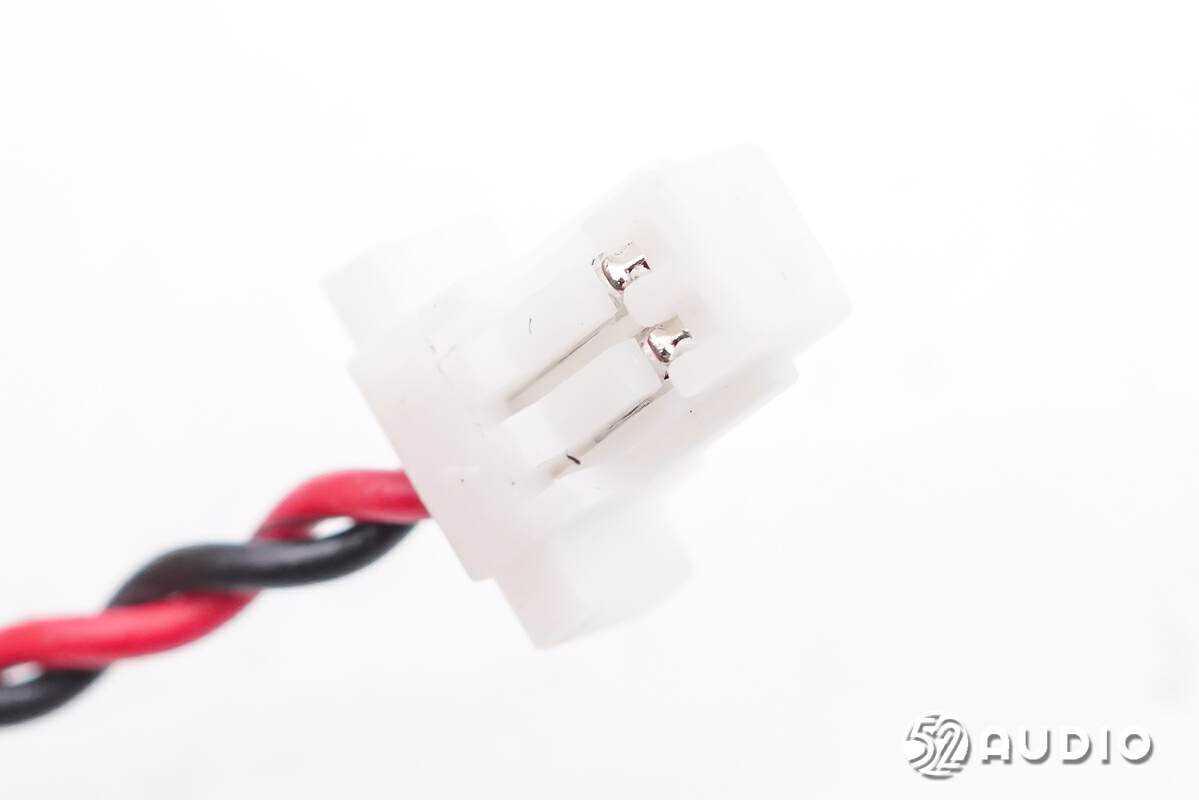

风扇导线与主板连接的连接器插头特写。
取出主机内部腔体结构及上面固定的所有组件。
腔体一侧设置屏幕和镜组，固定红外距离传感器。

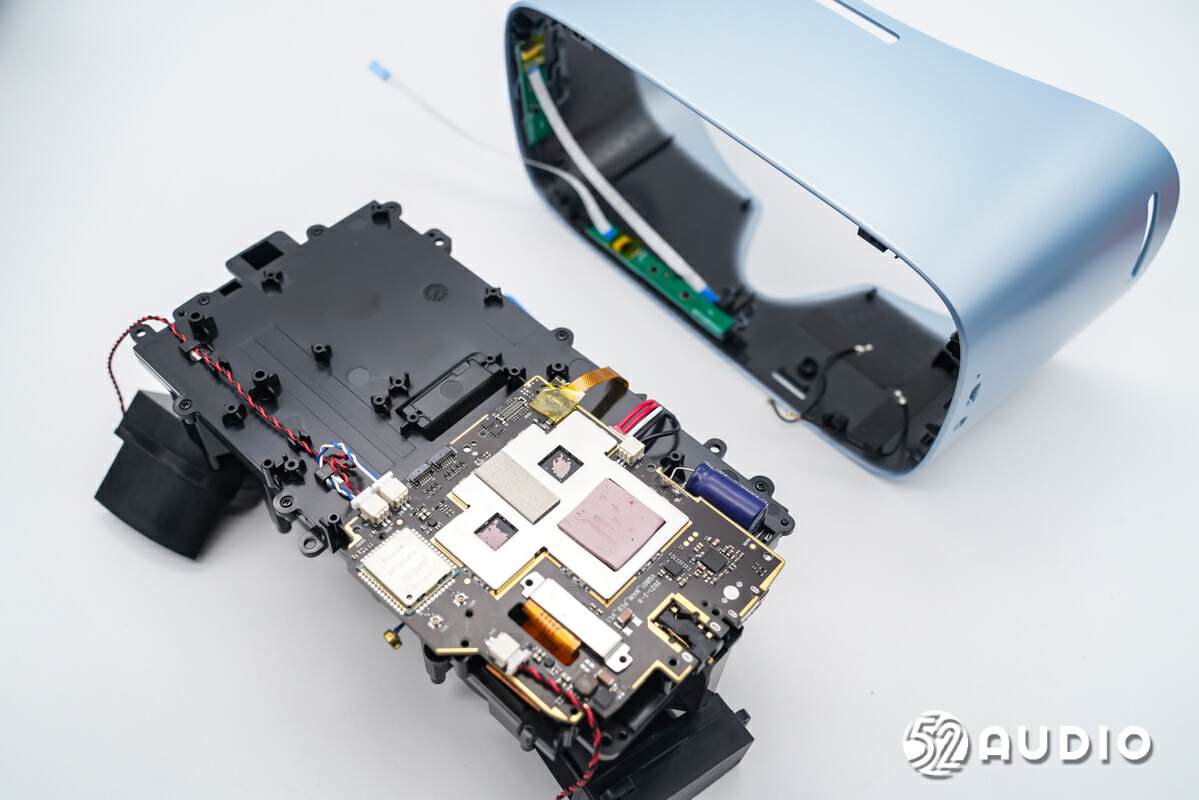

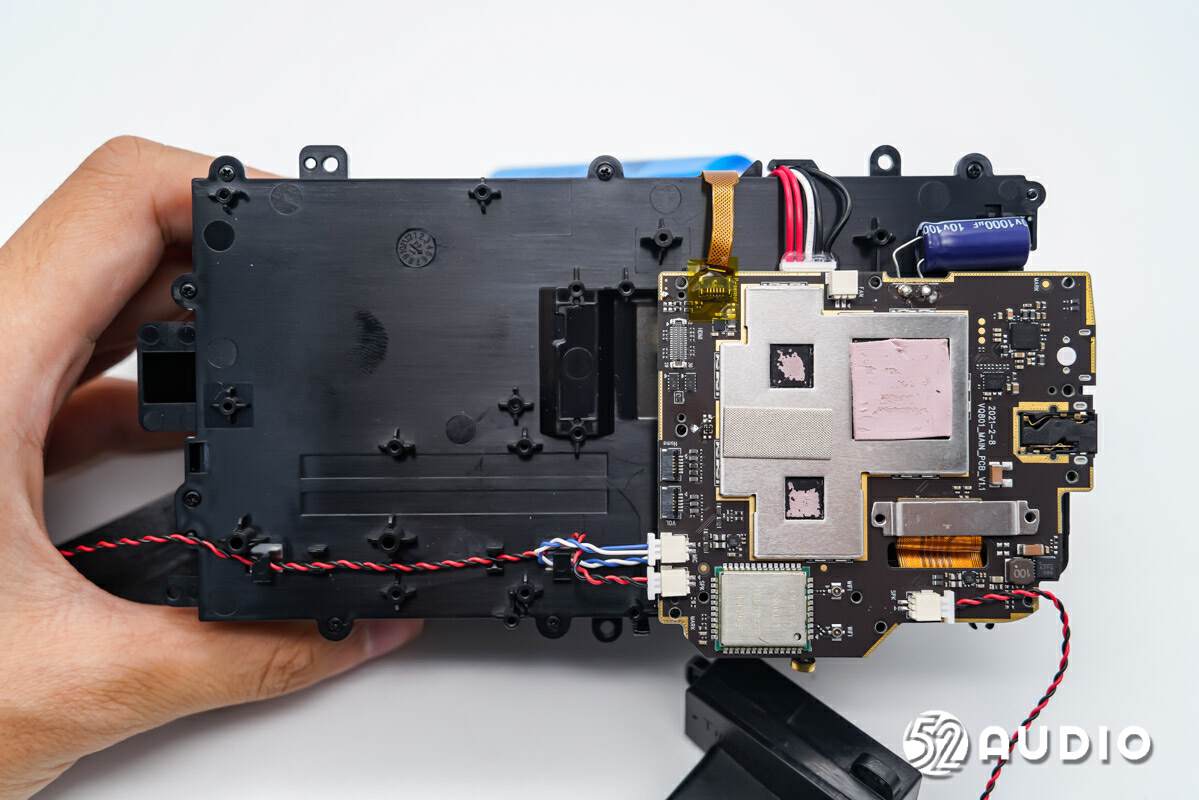

腔体另外一侧盖板上固定主板单元，导线连接双扬声器和电池单元。

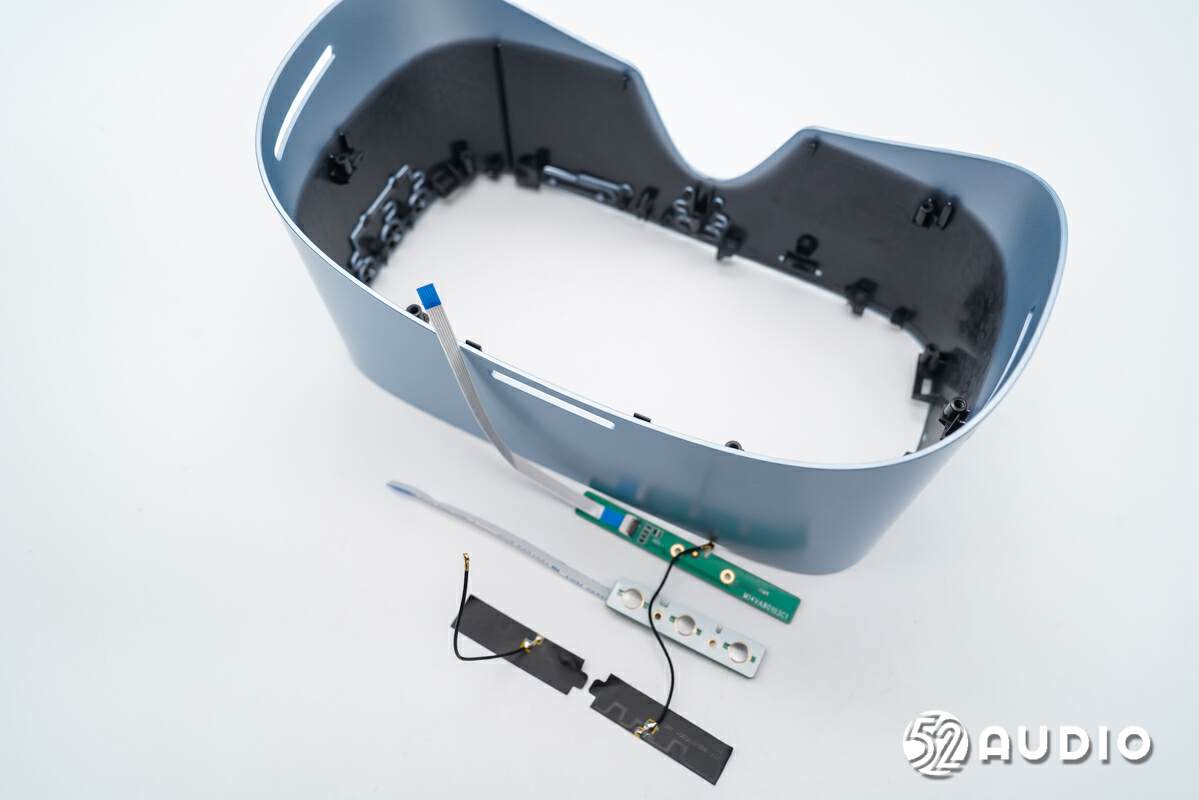

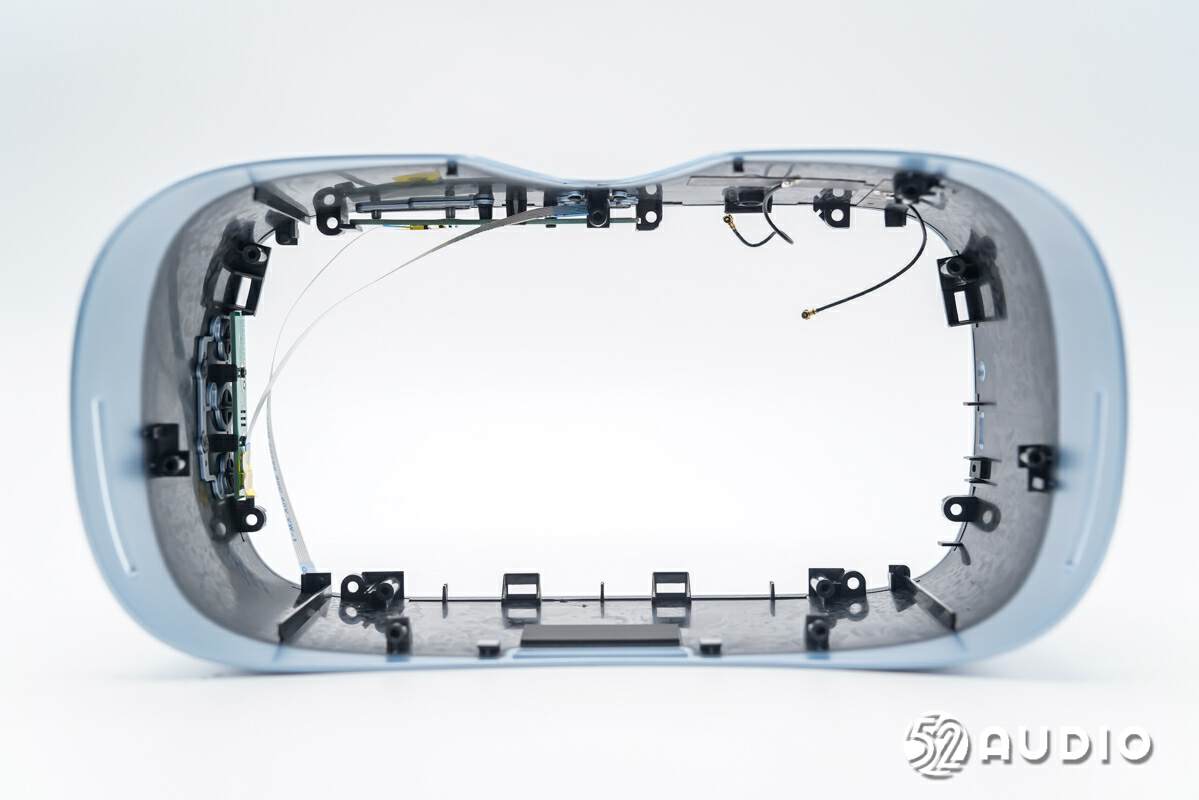

主机外壳内侧结构一览。
腔体壁上贴有WiFi、蓝牙天线。
腔体壁上通过螺丝固定的功能按键小板。
另外一块功能按键小板。
取掉腔体壁上的组件。

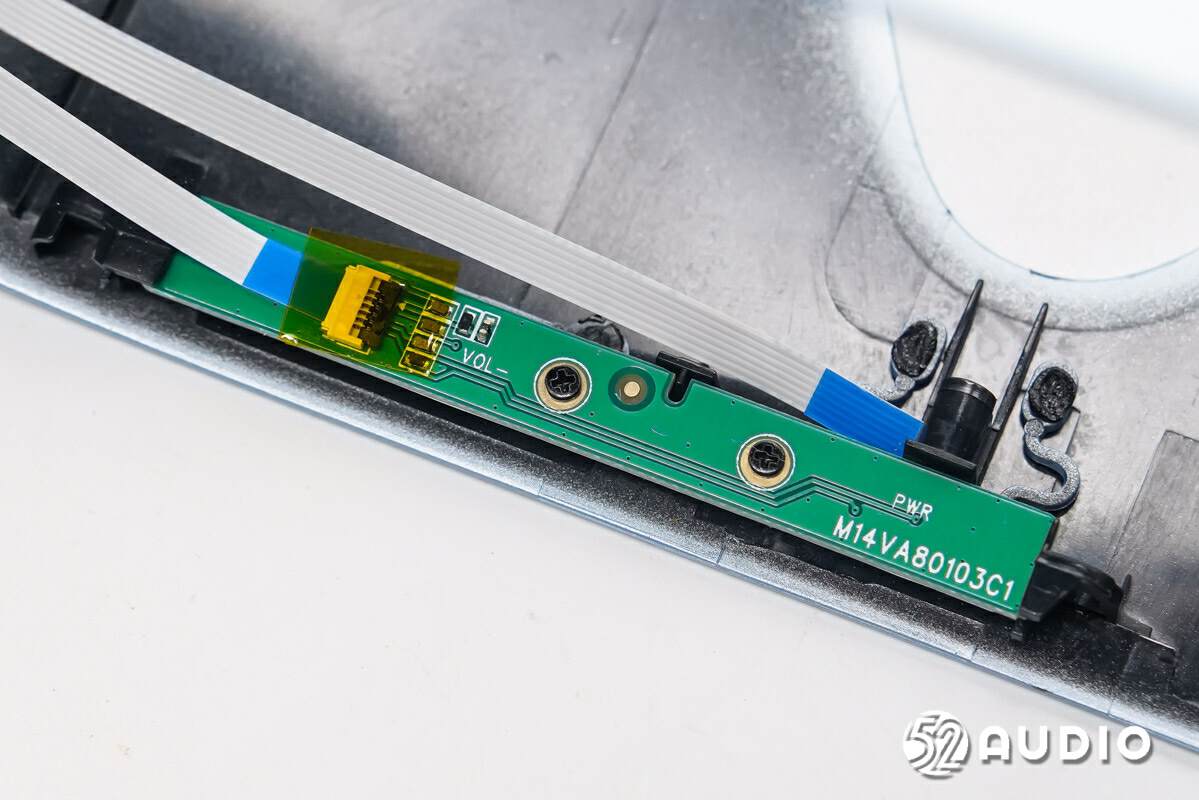

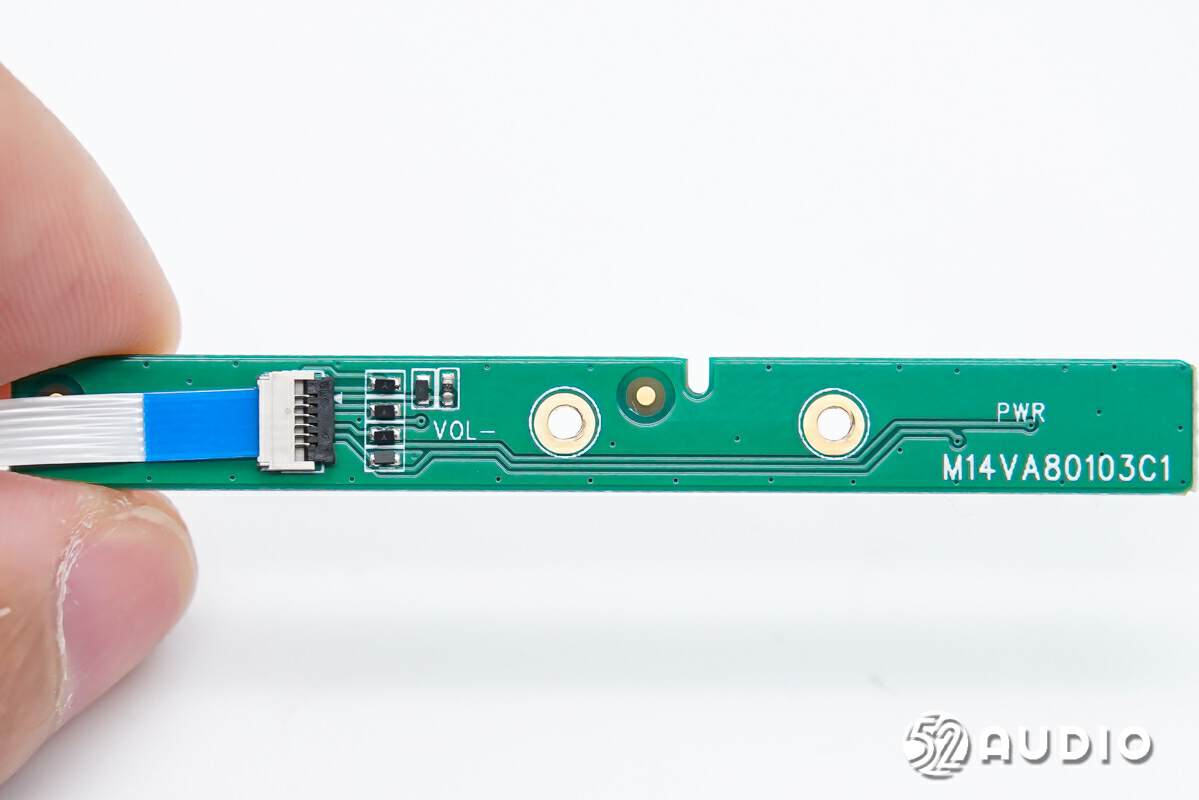

电源开关和加/减音量按键小板一侧电路一览。
小板另外一侧电路一览，通过ZIF连接器连接排线。

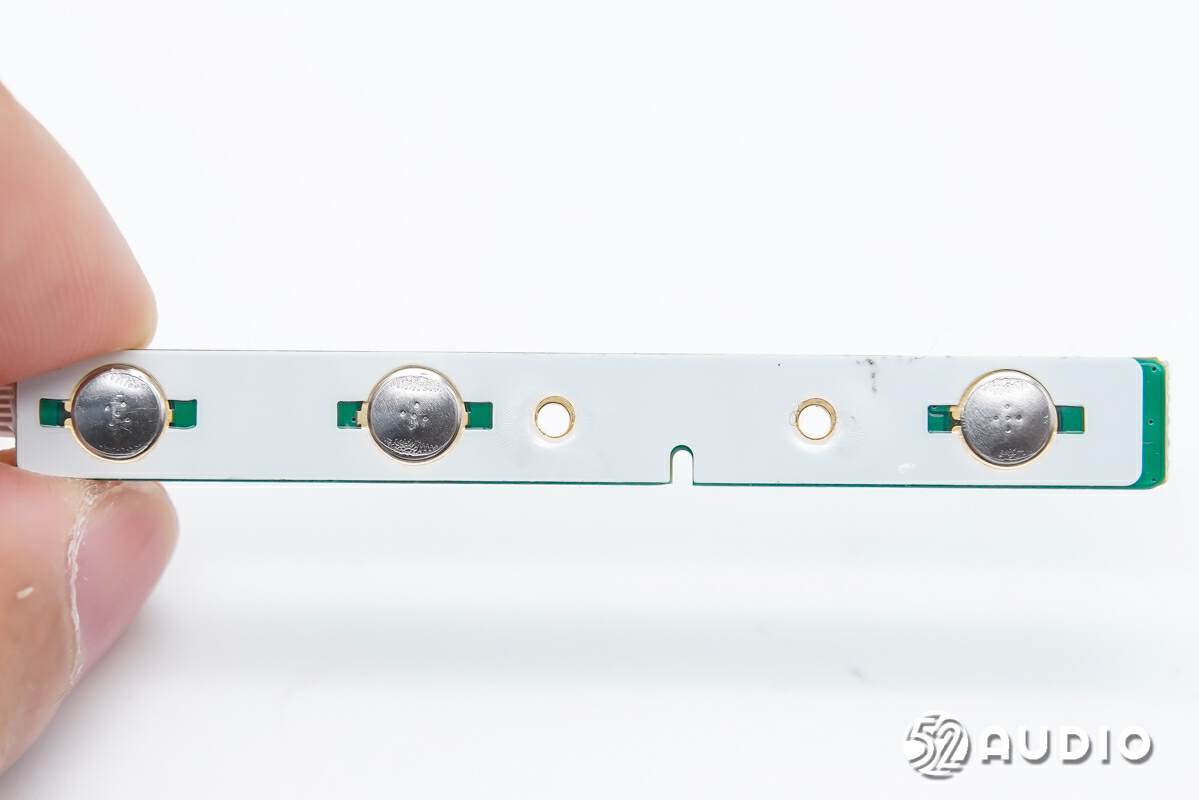

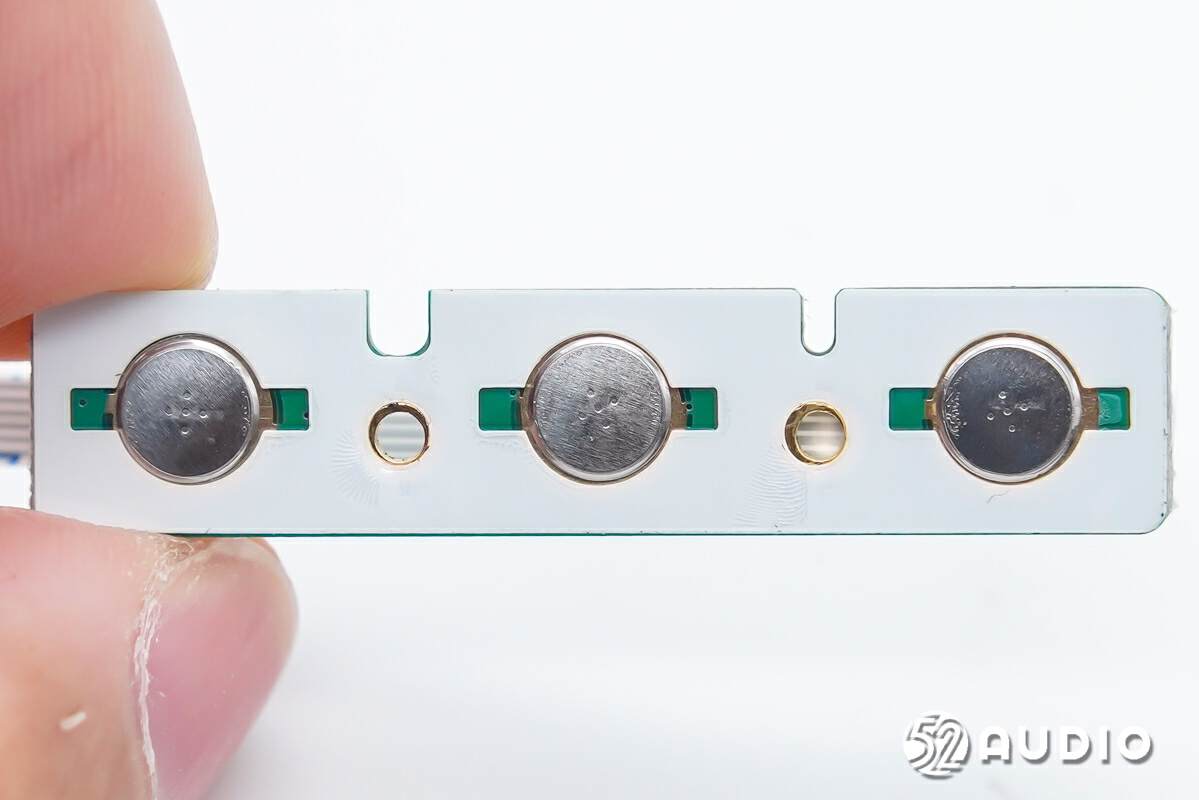

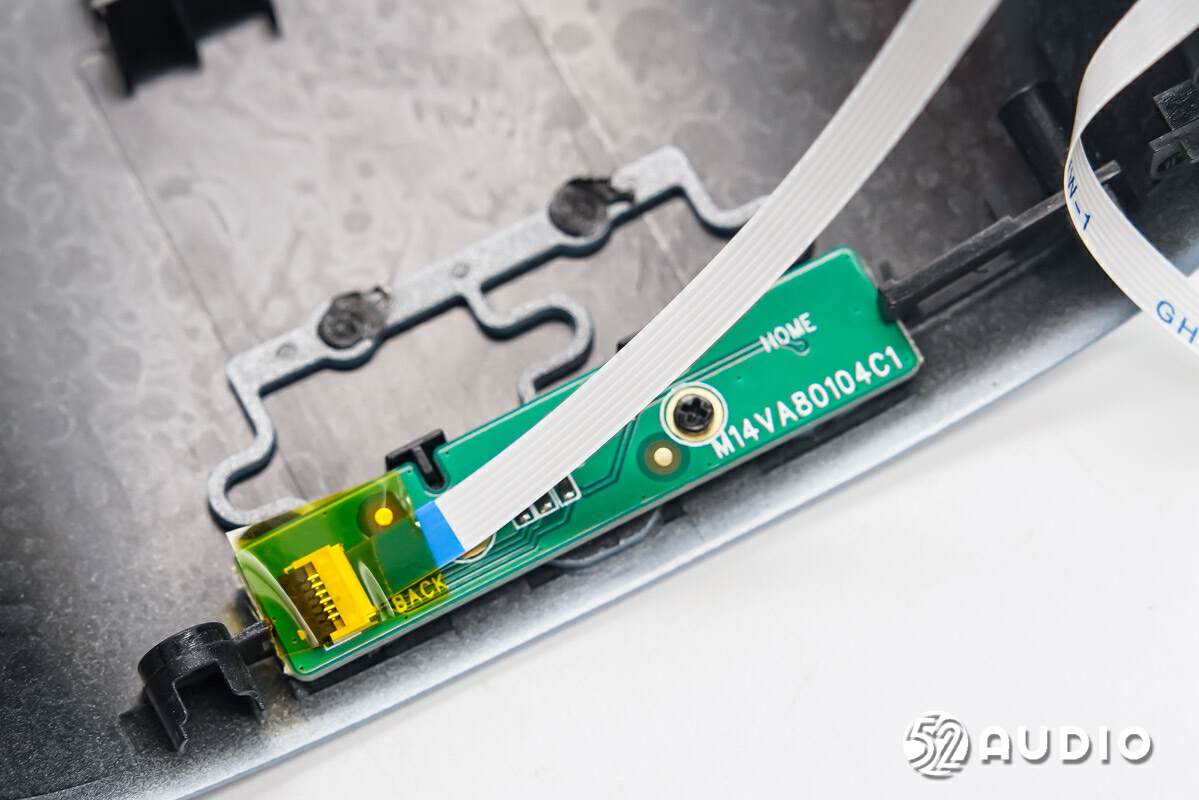

返回键、确定键和Home键小板一侧电路一览。
小板另外同样通过ZIF连接器连接排线。

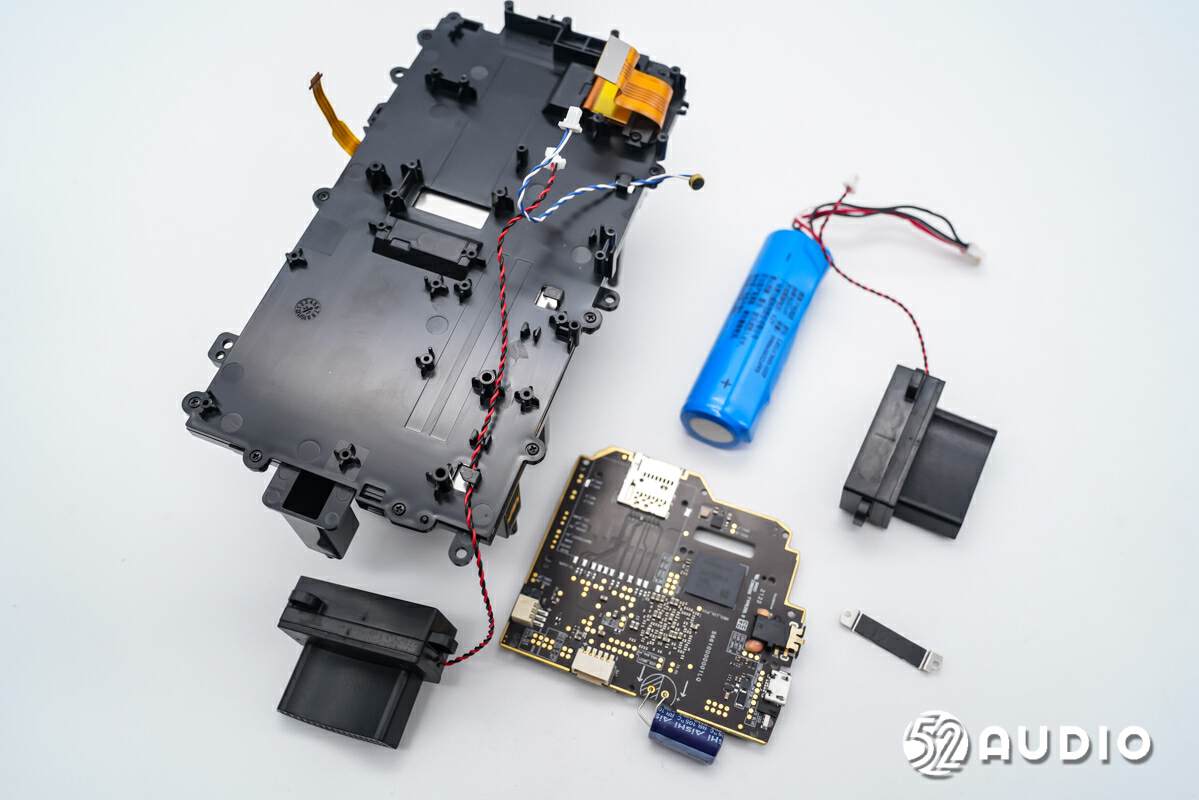

拔掉主板上的导线插座，分离主板、电池、扬声器和麦克风。

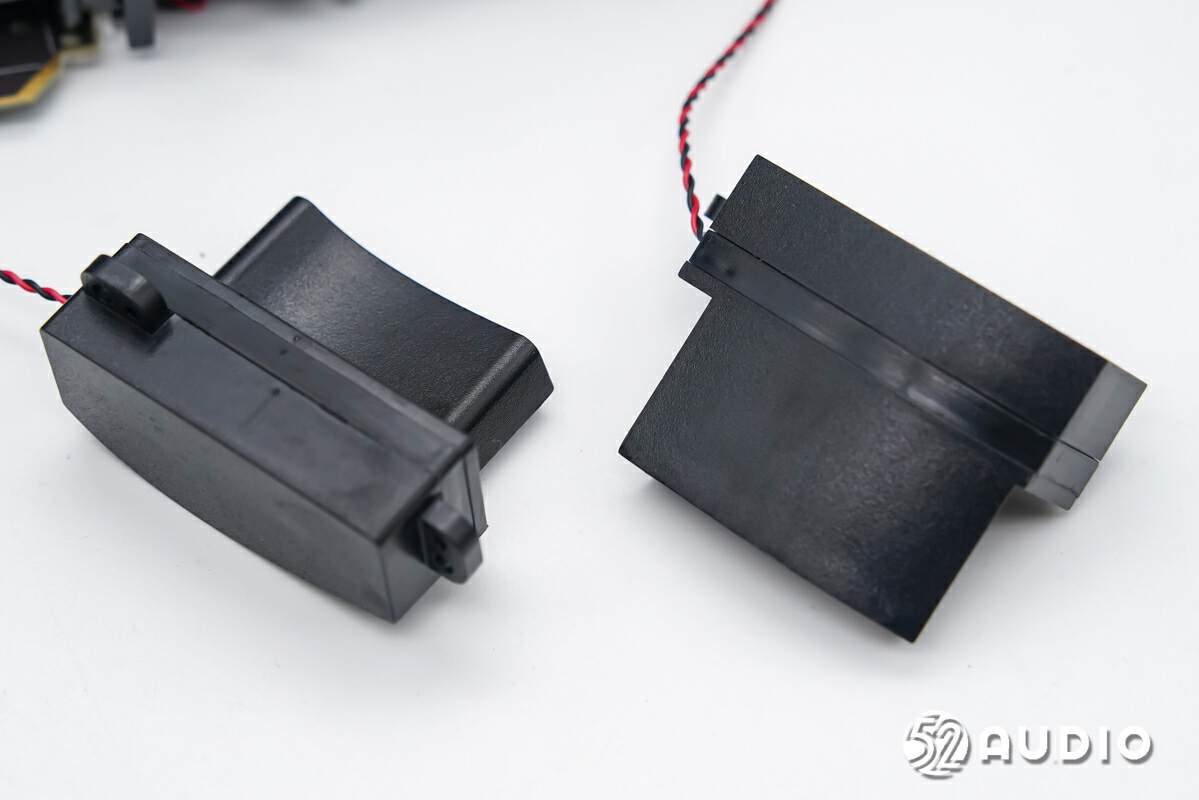

立体声扬声器模组特写。

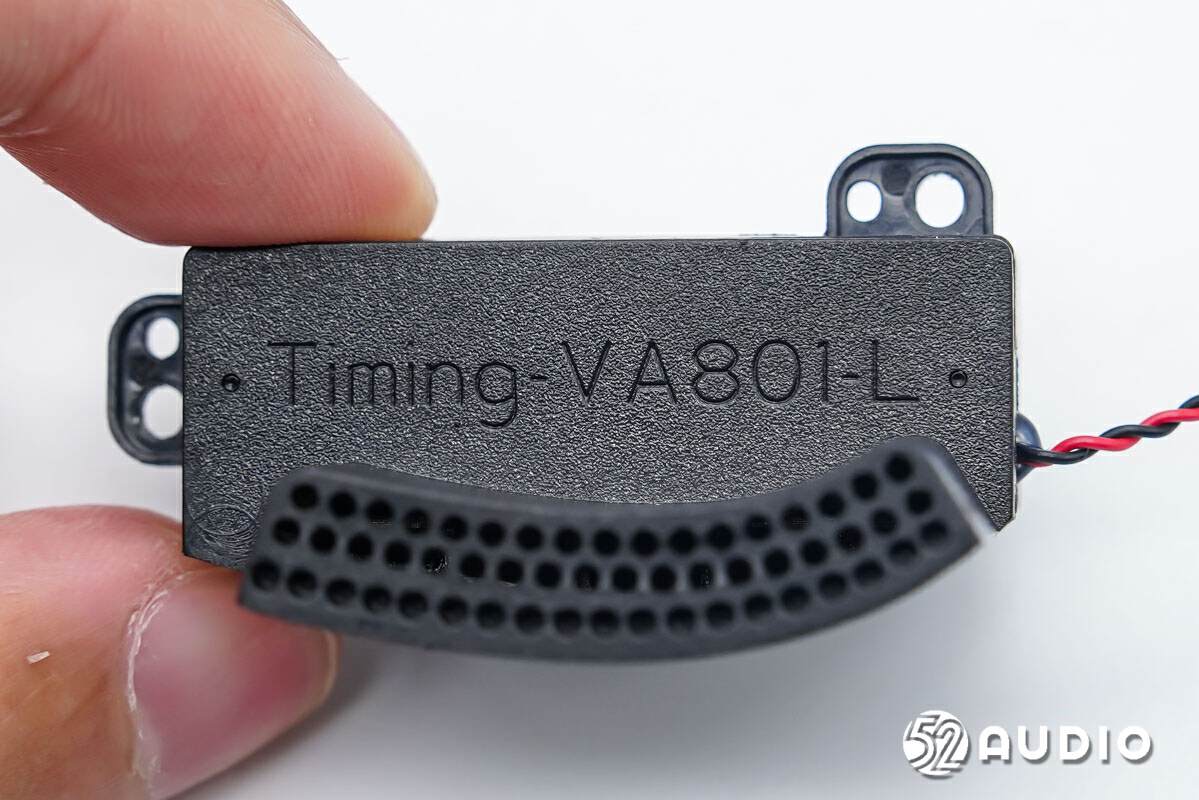

扬声器正面特写，契合腔体的弧形设计，雕刻型号“Timing-VA801-L”。
打开扬声器腔体，内部采用了方形喇叭。

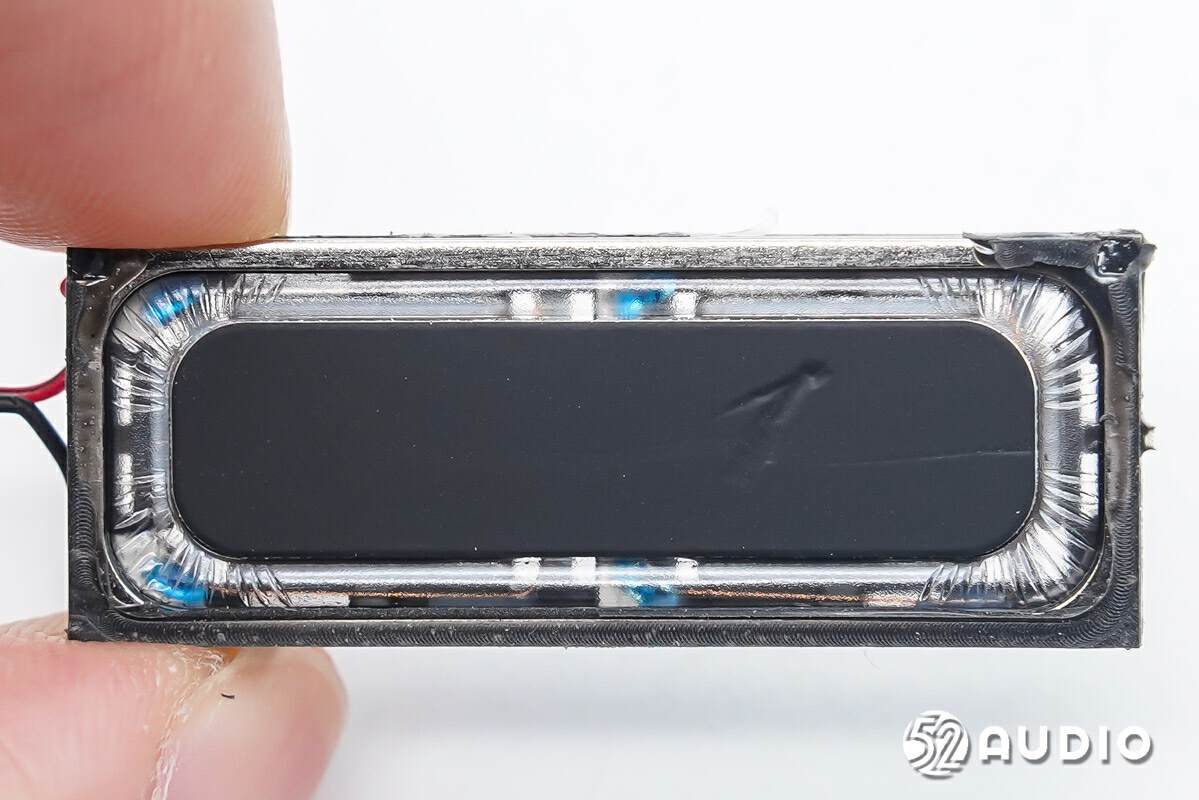

喇叭正面振膜特写。

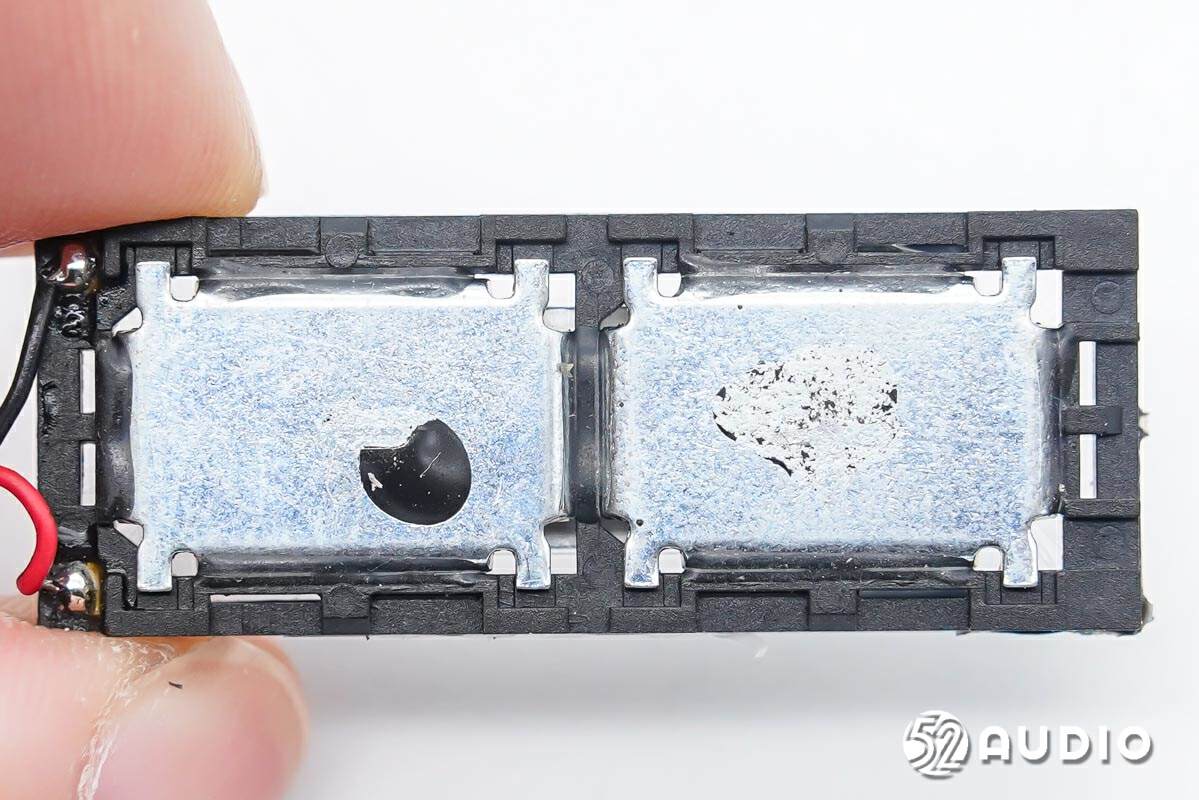

喇叭背面磁铁特写。

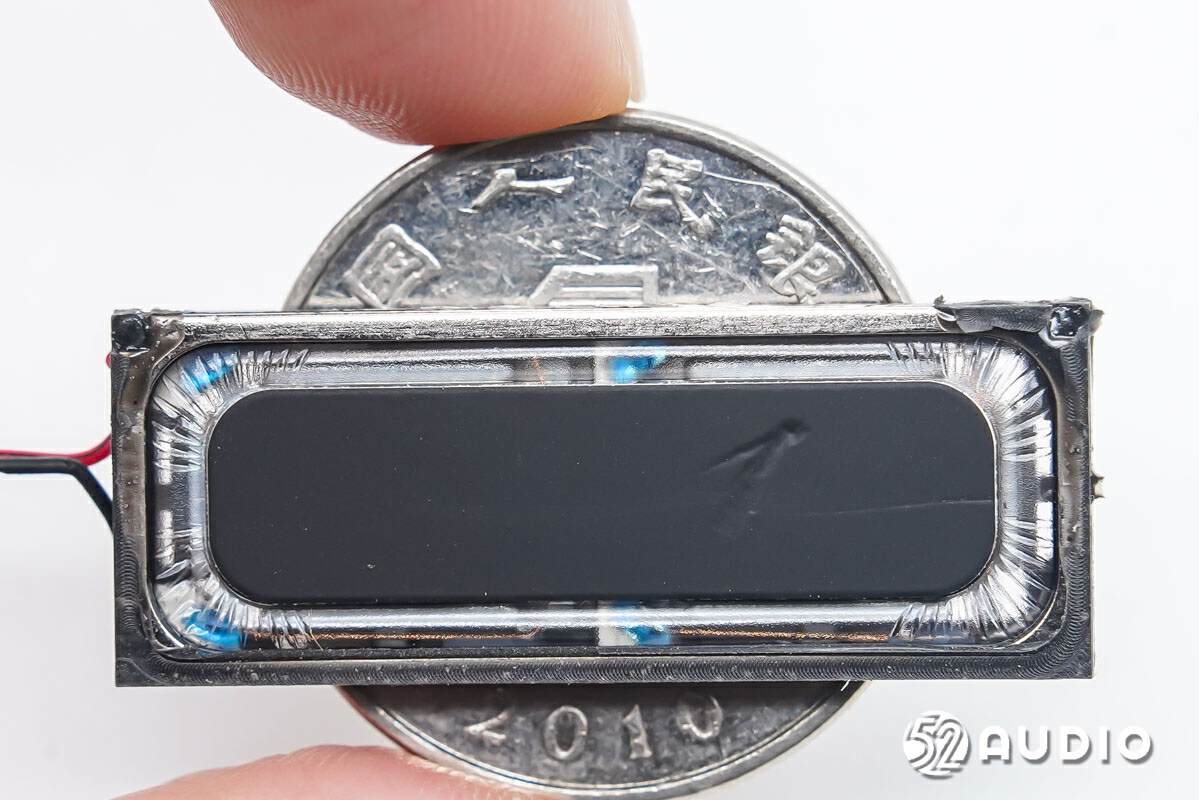

喇叭与一元硬币大小对比。

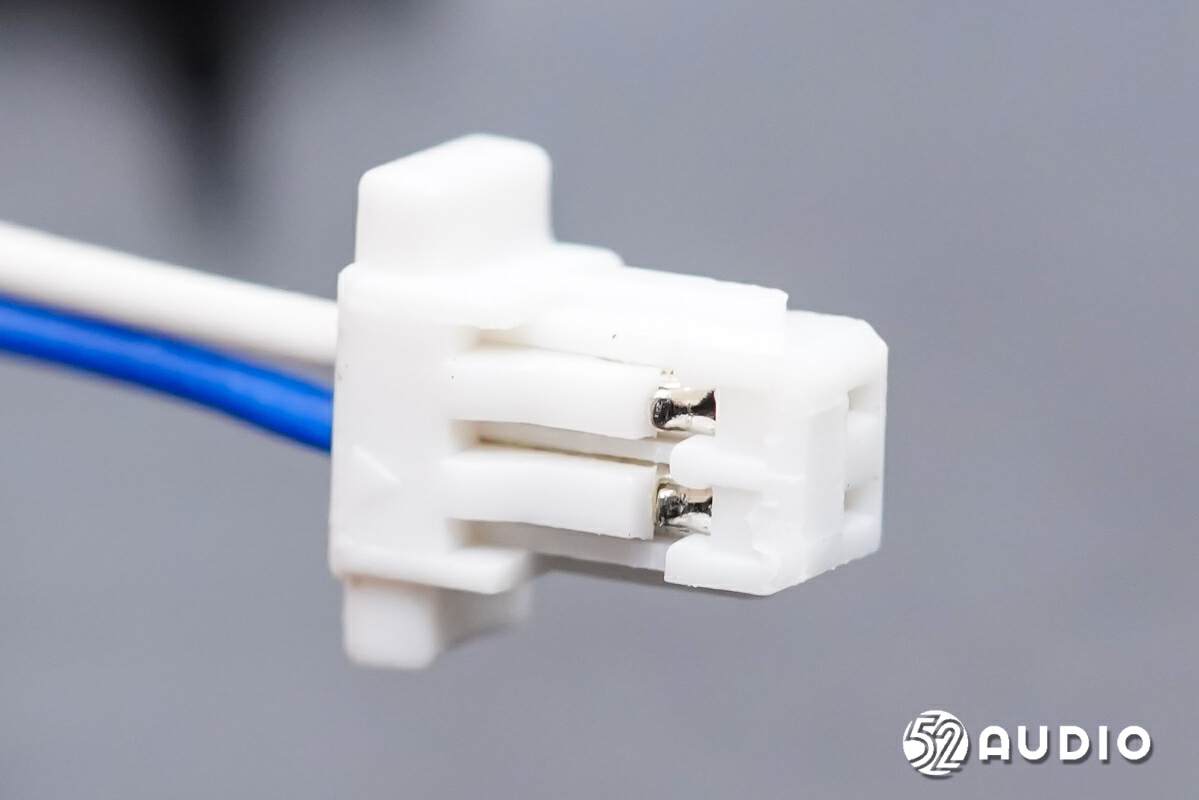

喇叭导线与主板连接的连接器插头特写。

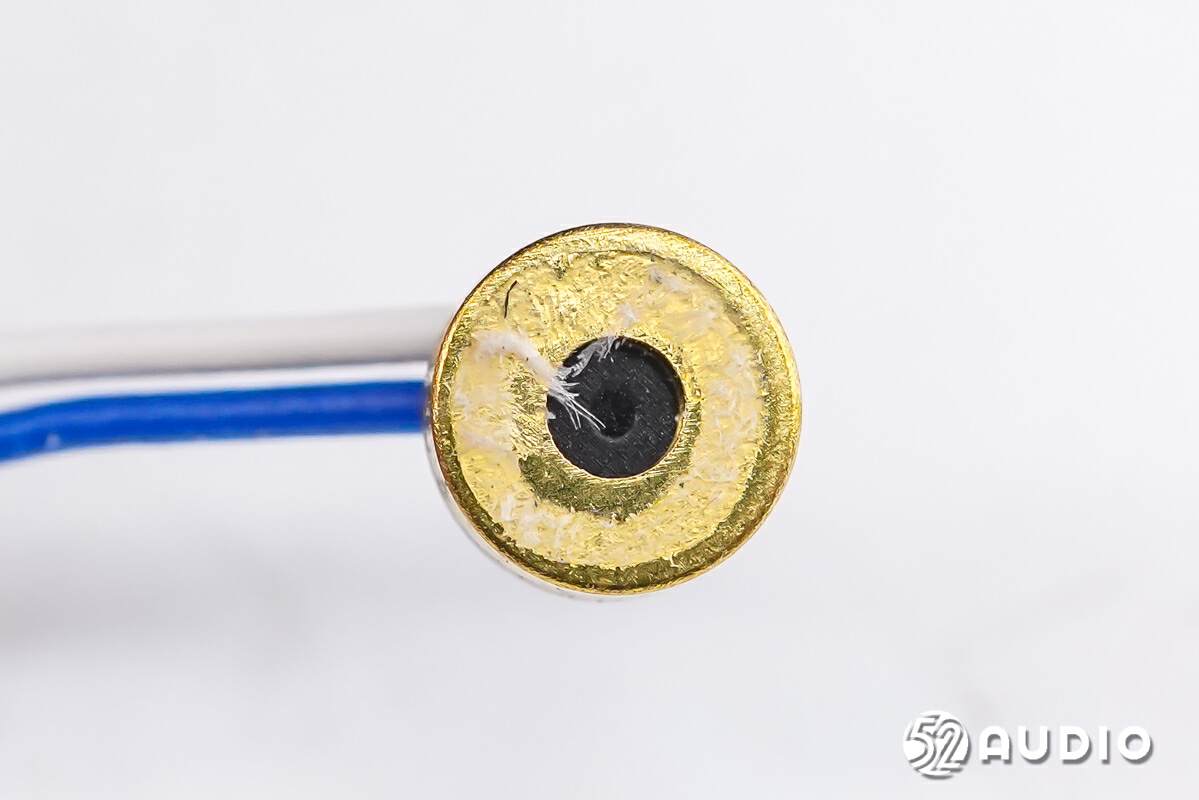

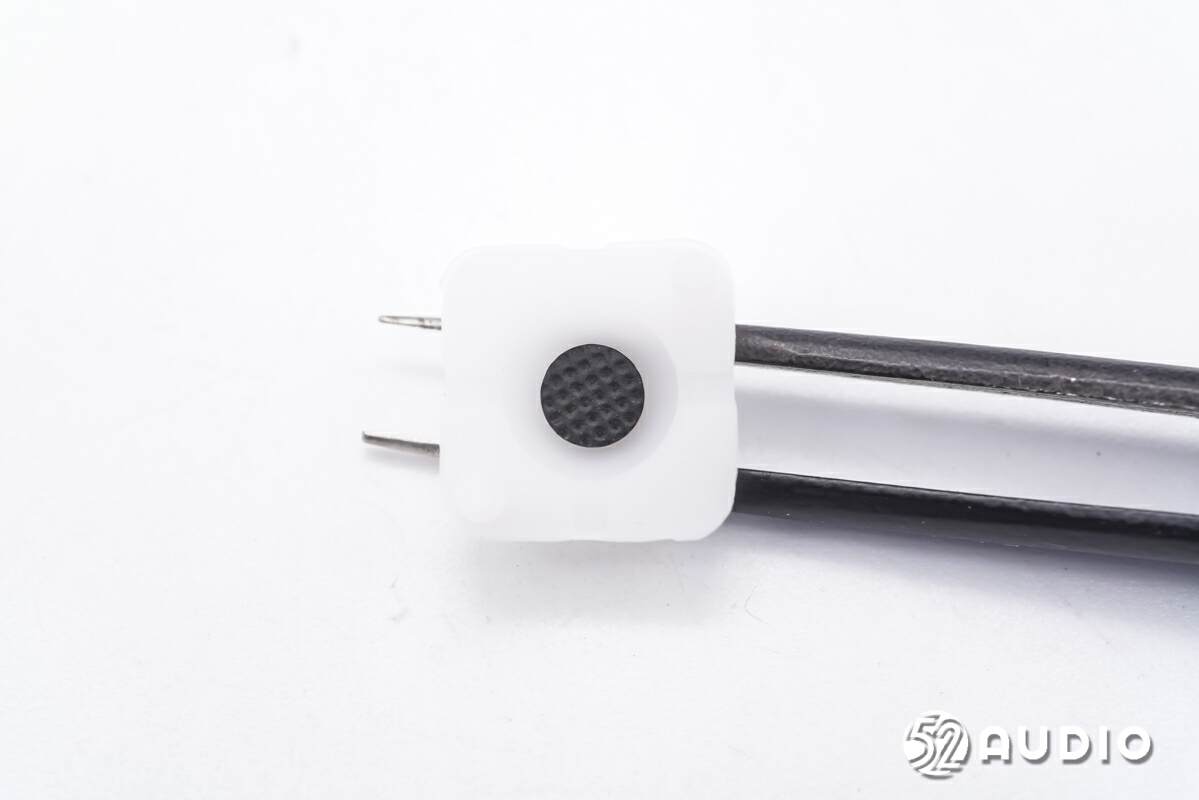

驻极体麦克风单元。
麦克风与主板连接的连接器插座。

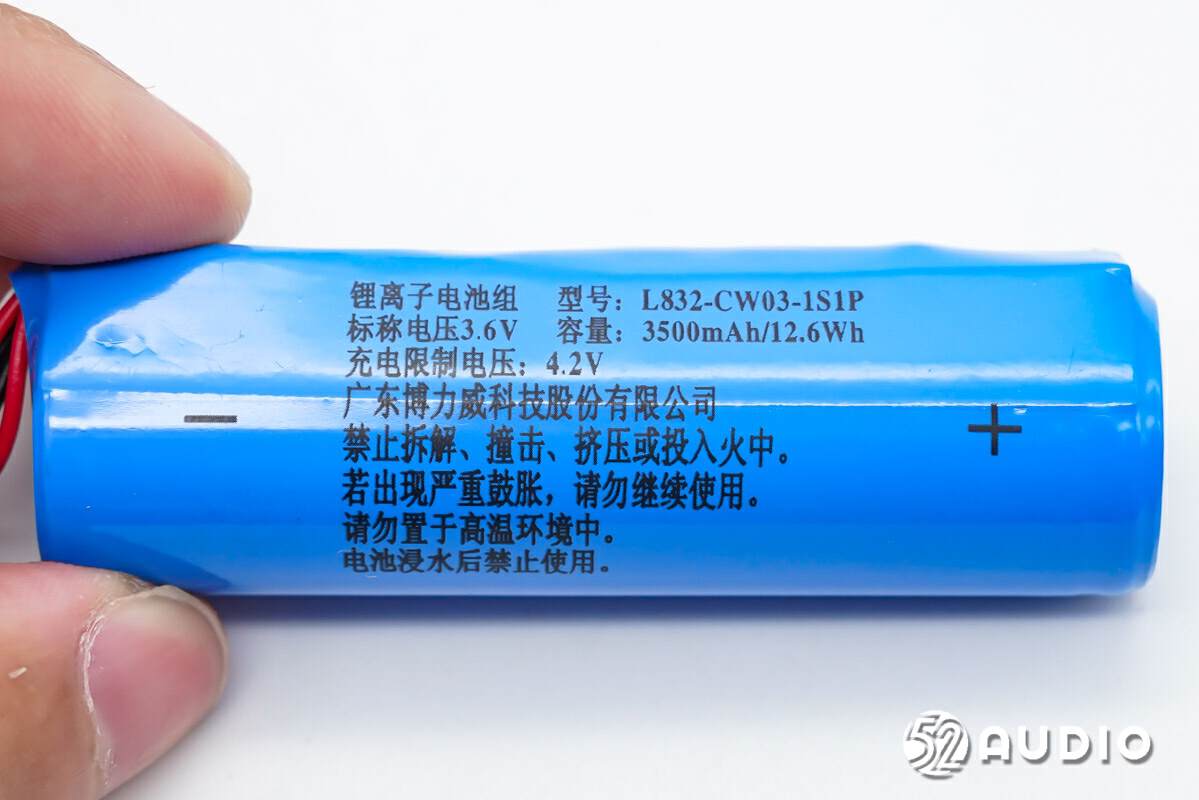

主机内置锂离子电池组，型号：L832-CW03-1S1P，标称电压：3.6V，容量：3500mAh/12.6Wh，充电限制电压：4.2V，来自广东博力威科技股份有限公司。

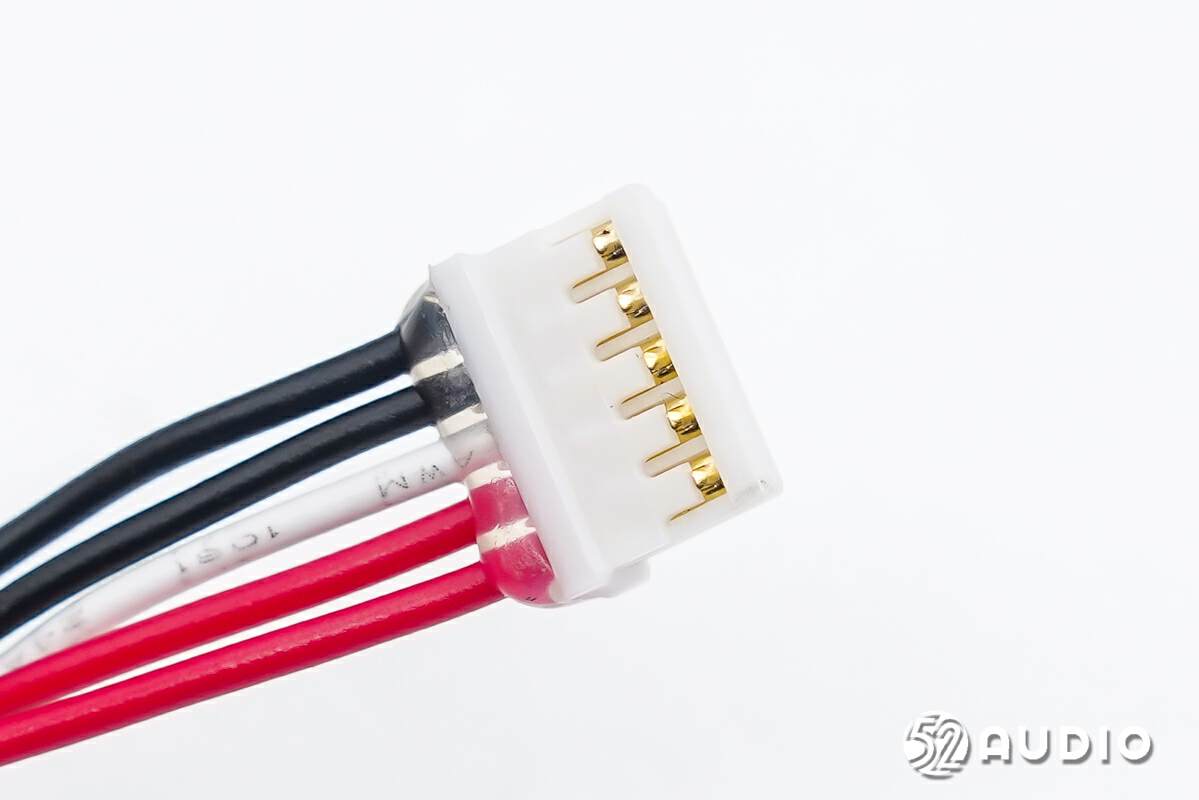

电池导线与主板连接的连接器插头特写。

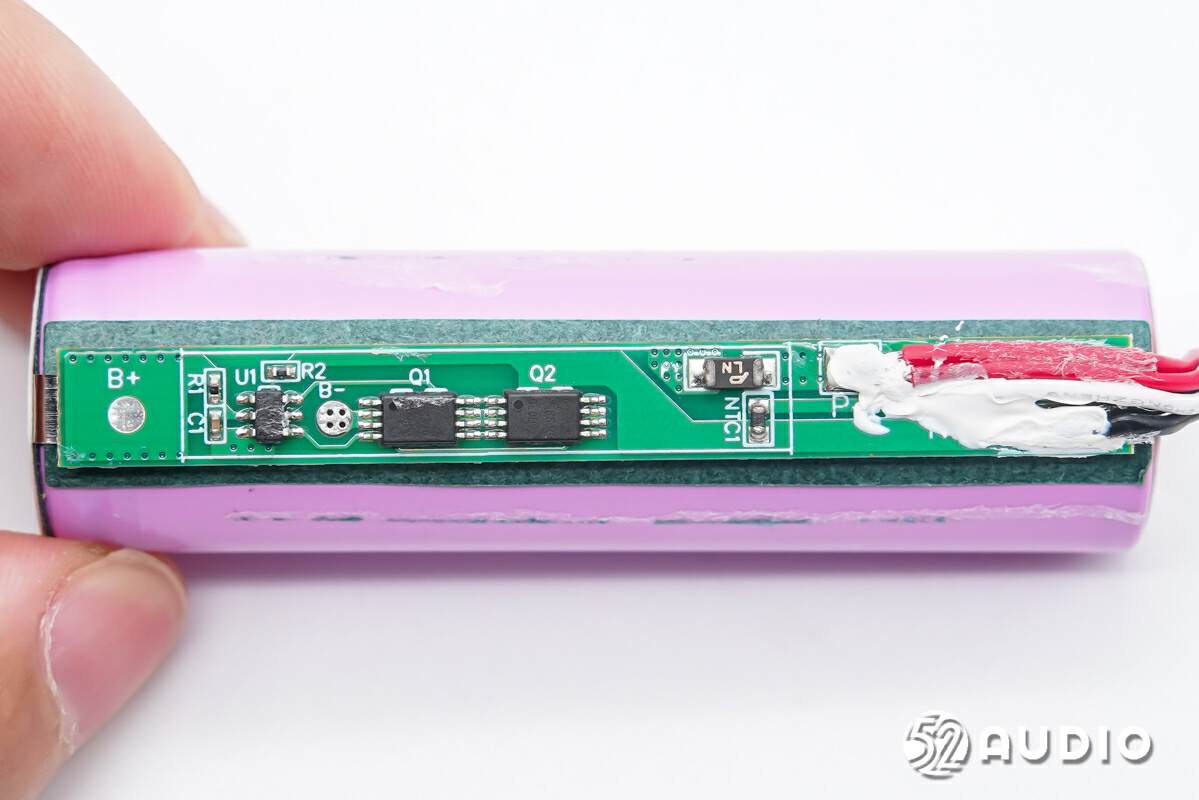

撕开外部蓝色绝缘胶保护层，内部设置有电池保护板，保护板焊接自恢复保险丝和热敏电阻，用于加强的安全保护。
丝印10CB N60R的锂电保护IC，用于电池的过充电、过放电、过电流等保护。

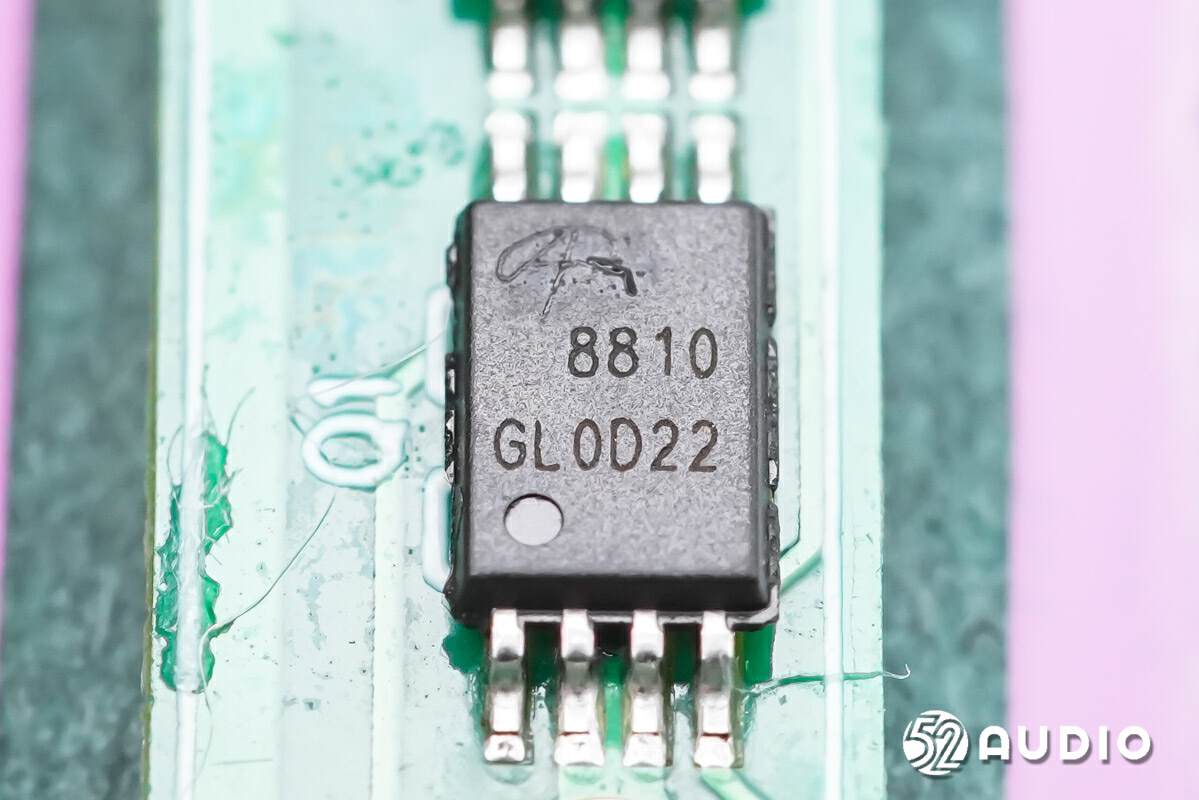

丝印8810的MOS管，保护板上搭载有两颗。

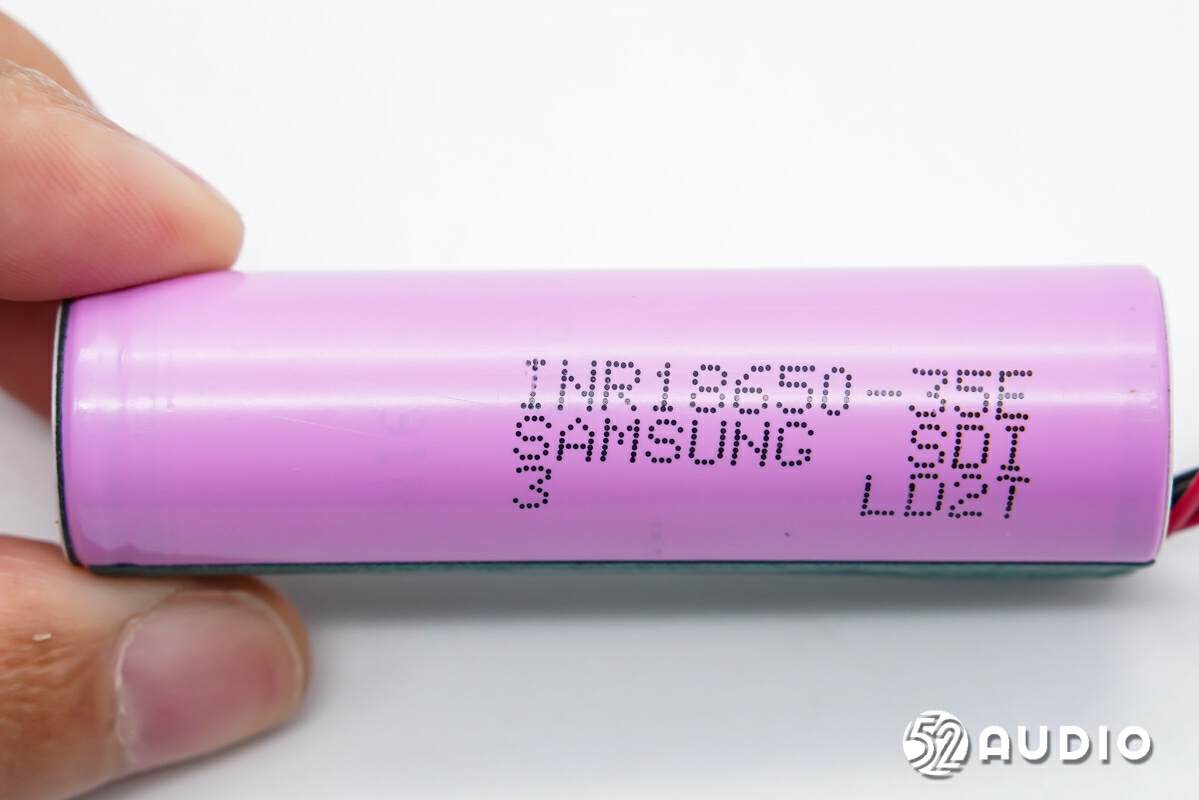

电芯上丝印型号“INR18650-35E”，来自SAMSUNG三星。

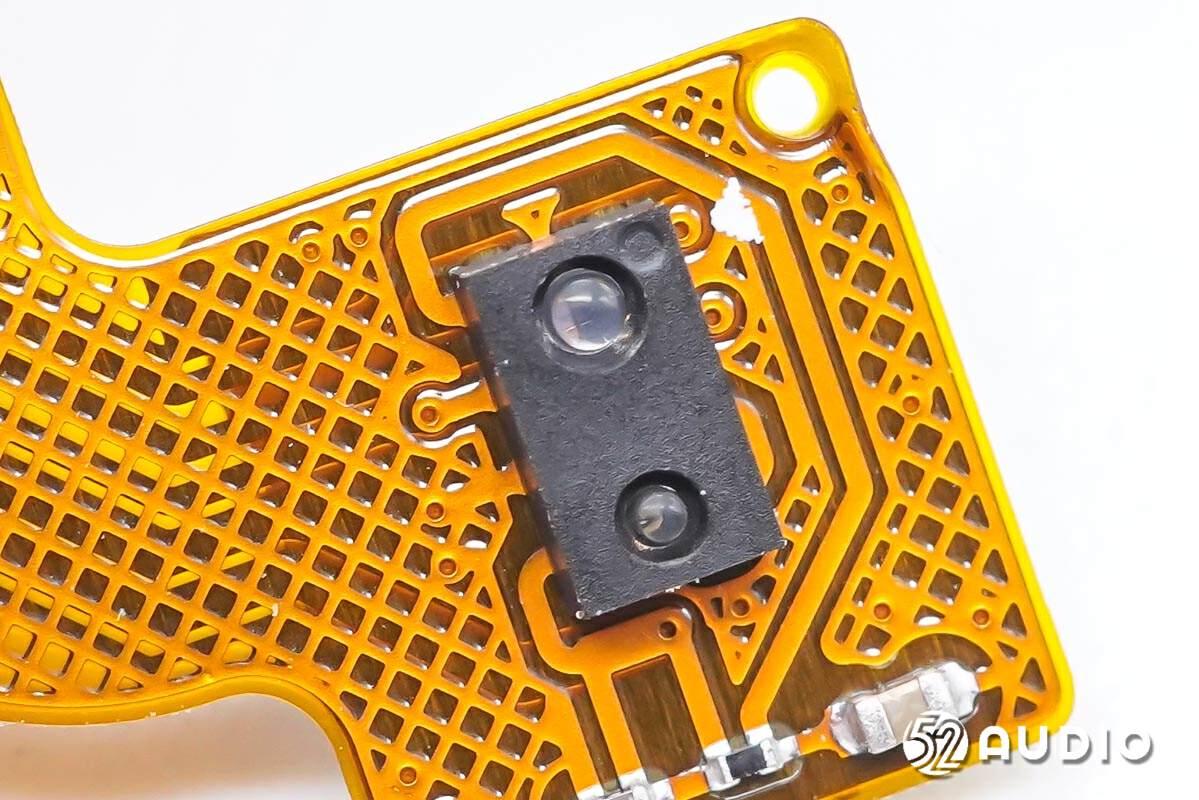

红外距离传感器特写，用于检测佩戴状态。

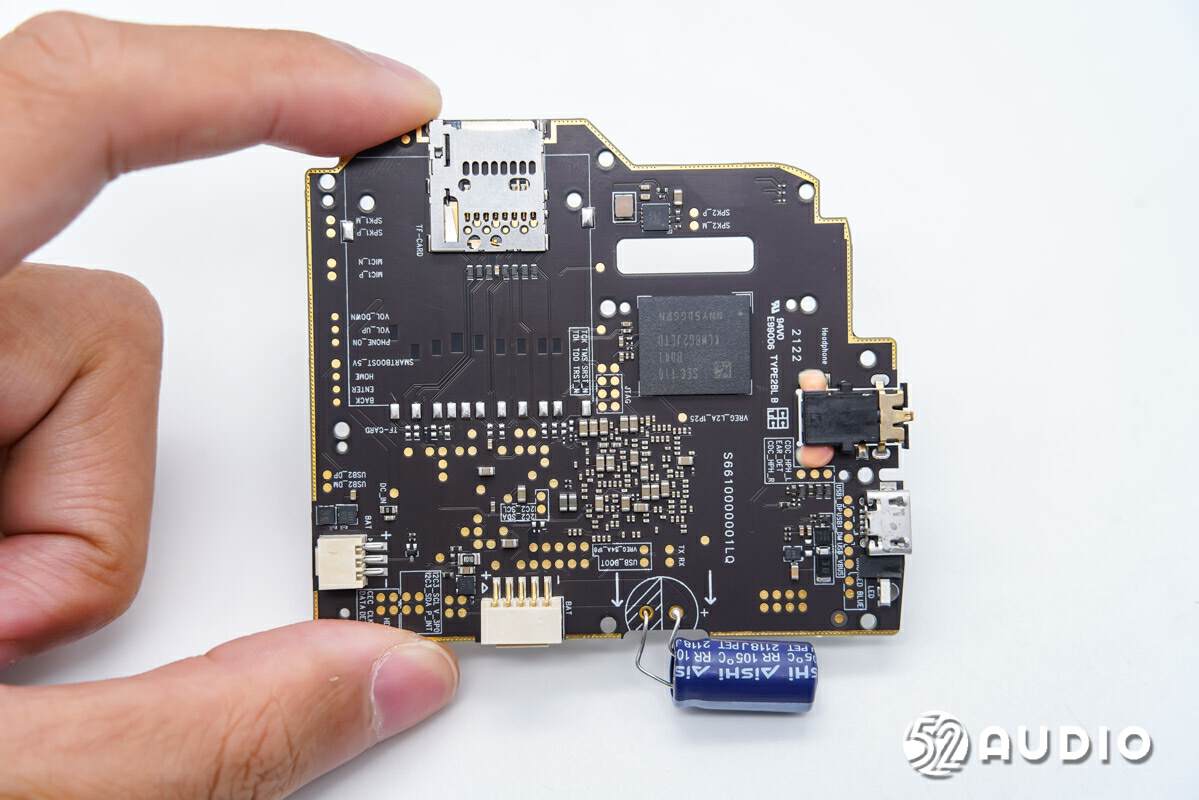

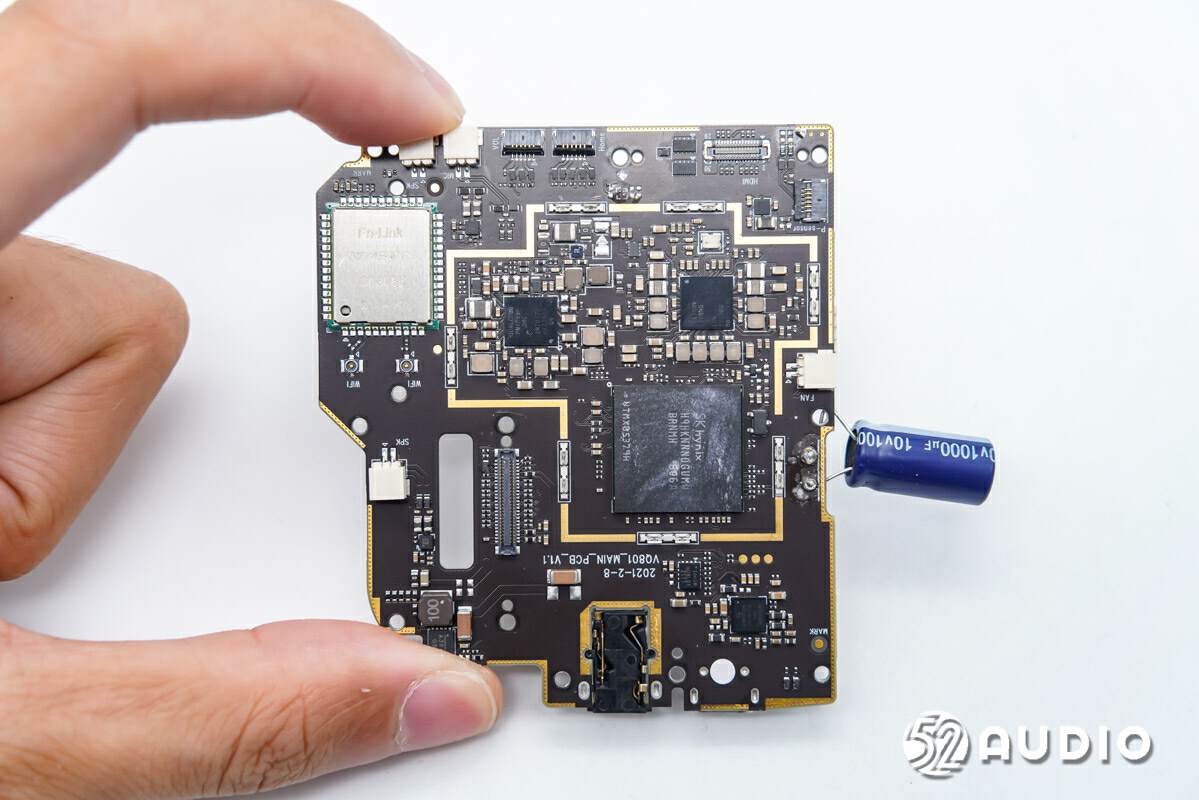

主机主板一侧电路一览。

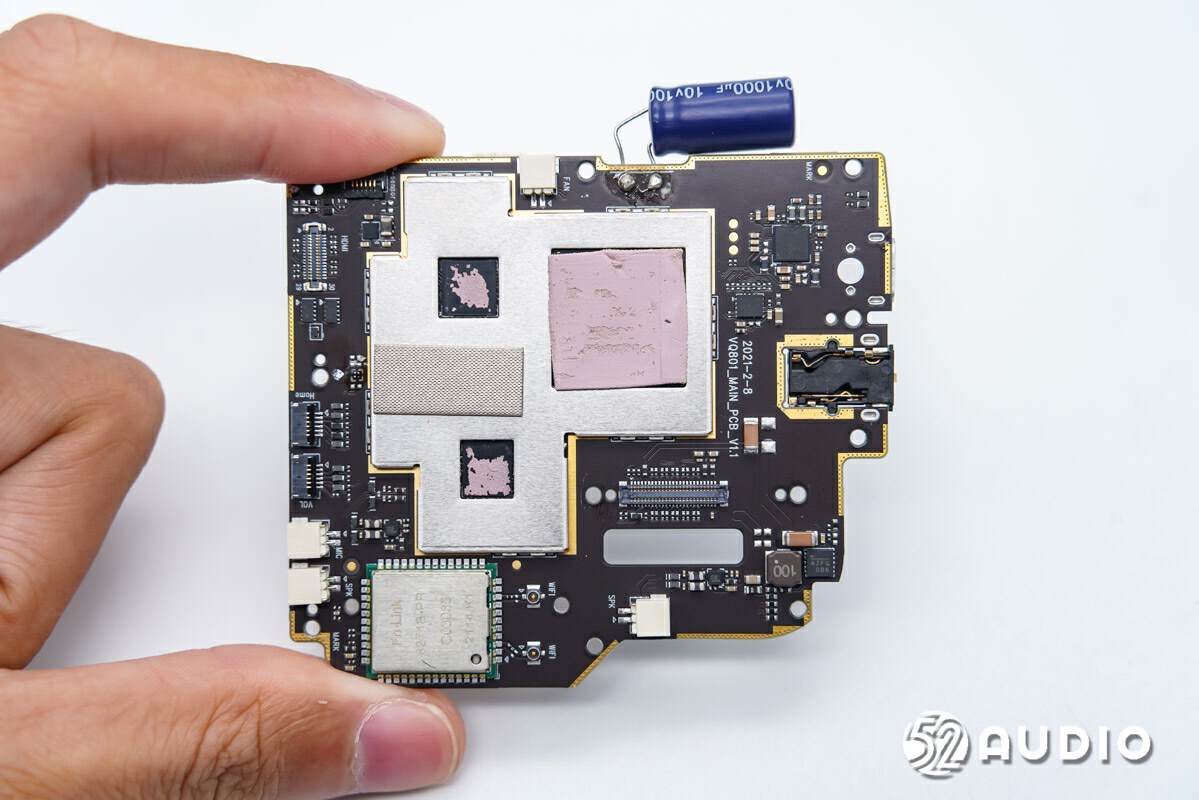

主机主板另外一侧电路一览，设置有屏蔽罩防护，镂空位置的芯片涂有散热硅脂，增强导热性能。
取掉屏蔽罩，下方主板电路一览。
TF卡座特写，镭雕型号“1119KH1”。

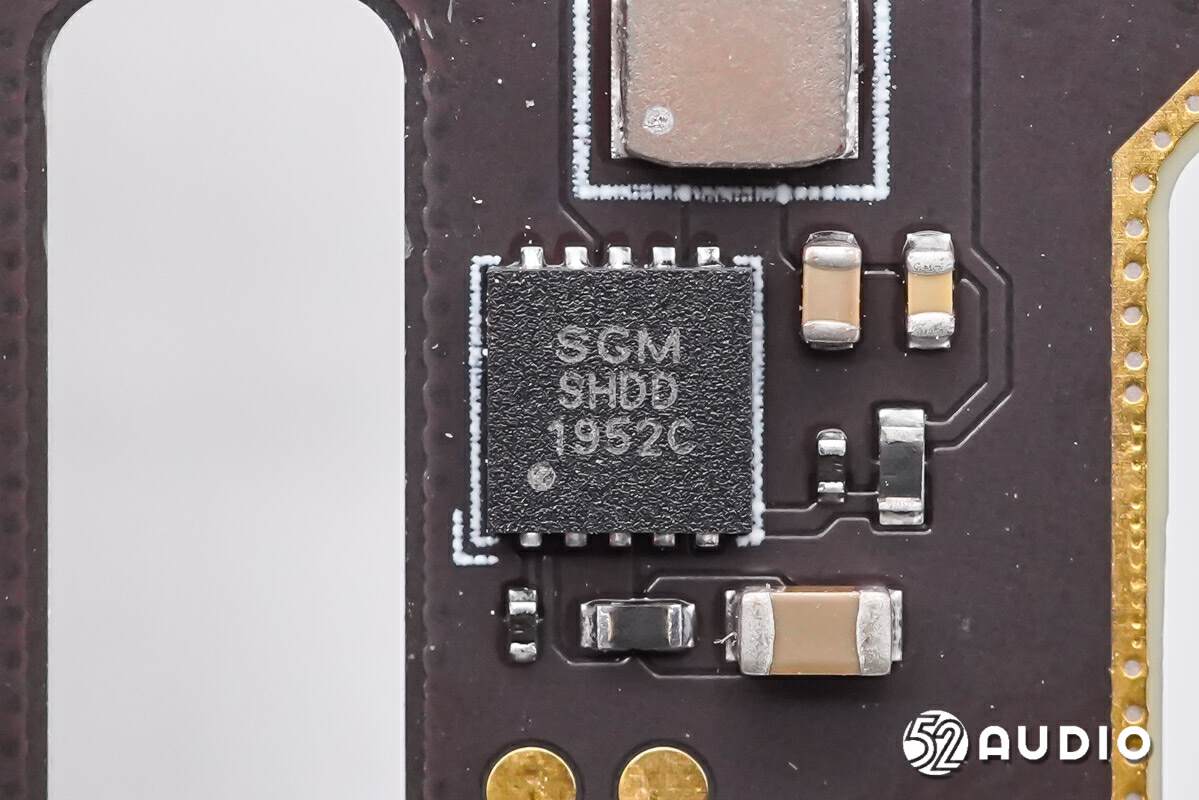

SGM SHDD1952C的IC。

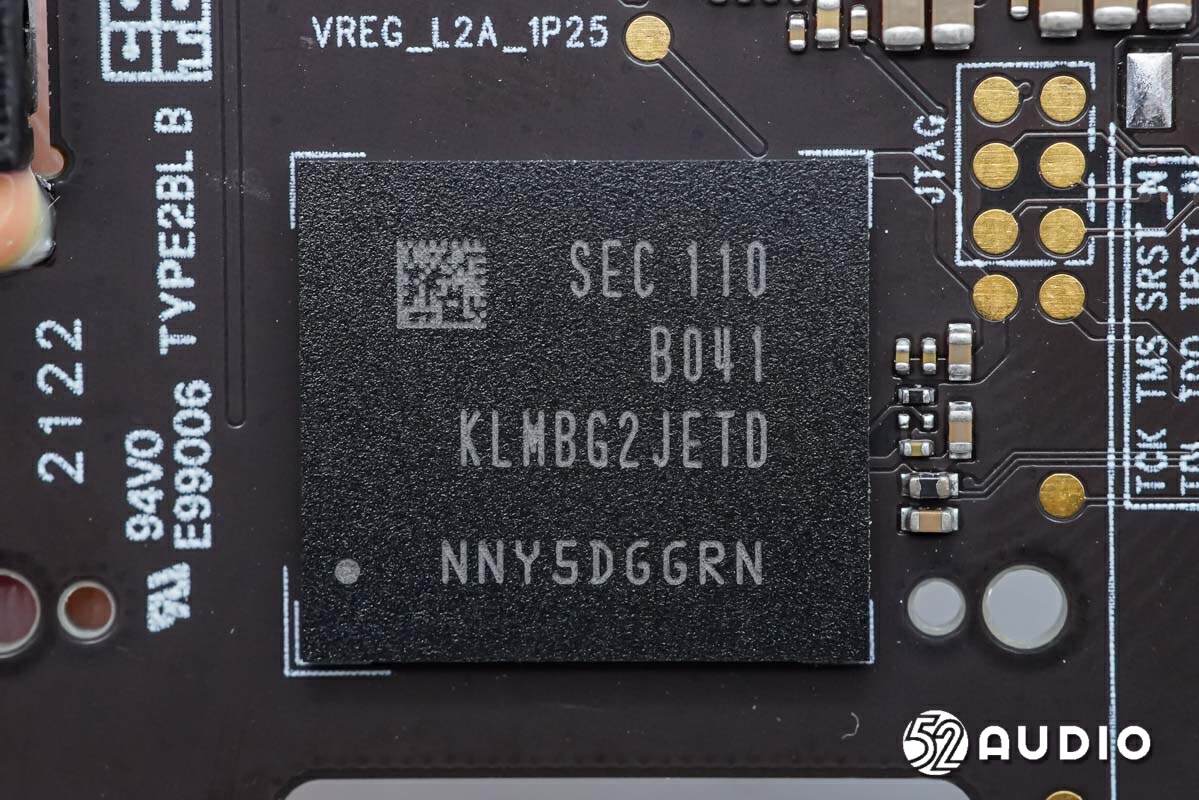

Samsung三星KLMBG2JETD-B041 eMMC5.1存储器，容量32GB。

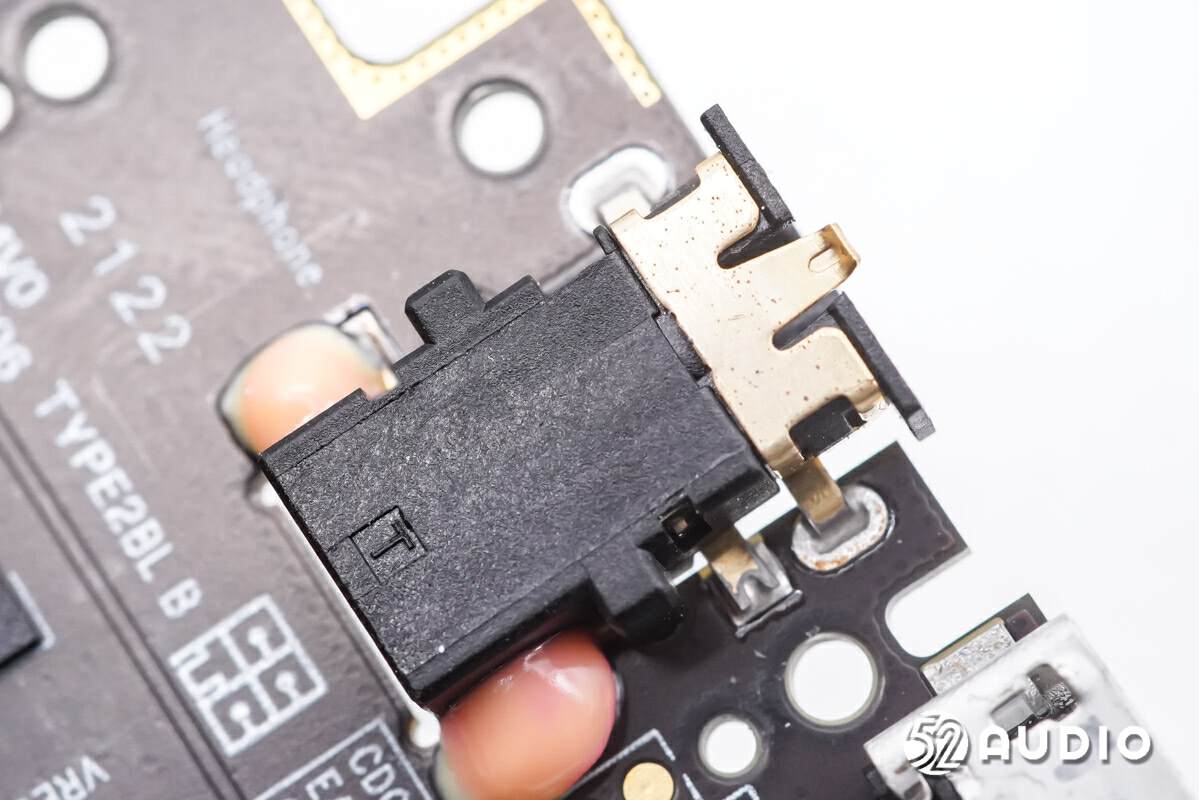

3.5mm音频接口母座特写。

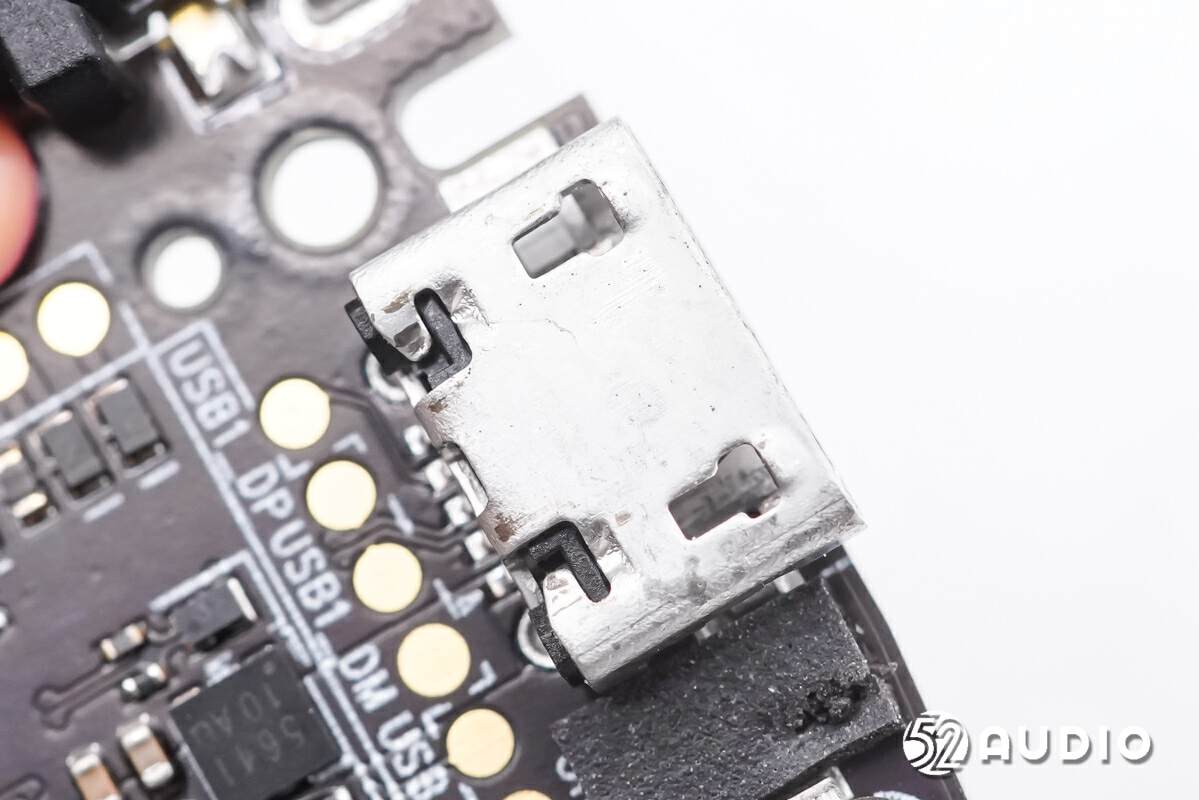

Micro USB充电母座特写。

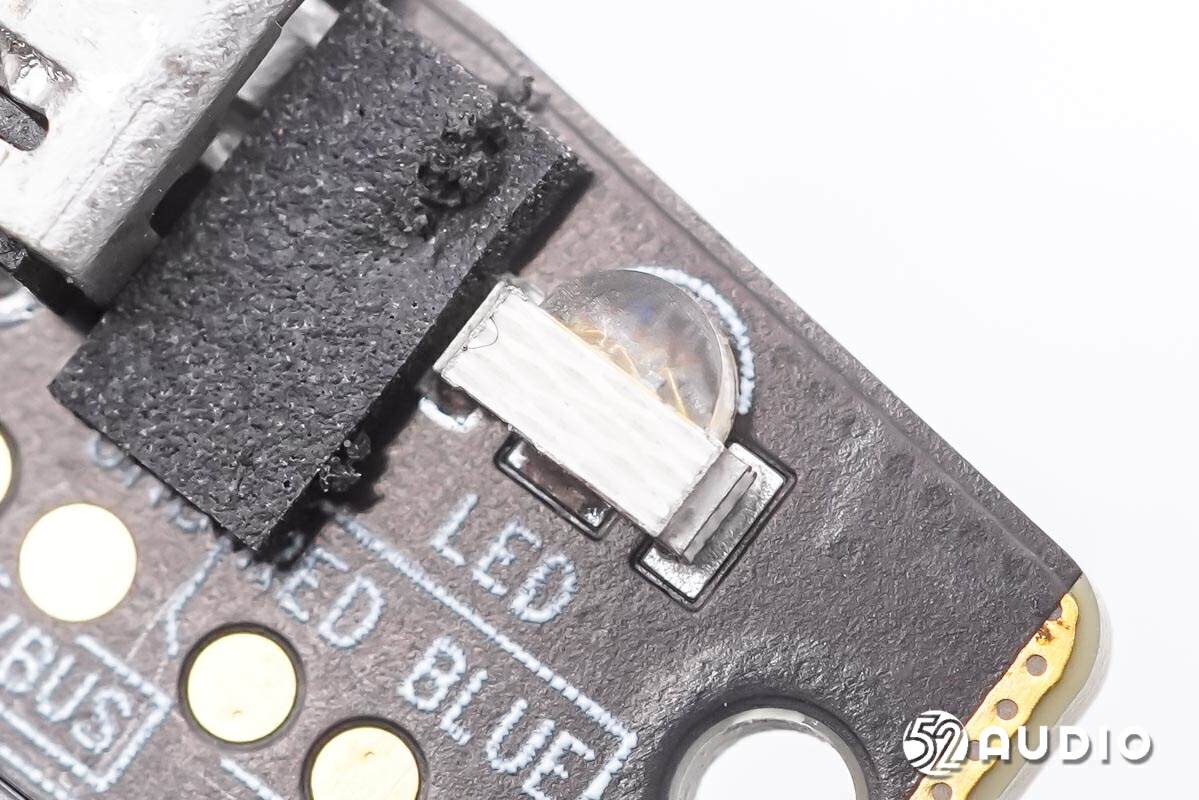

LED指示灯特写，用于反馈充电状态。

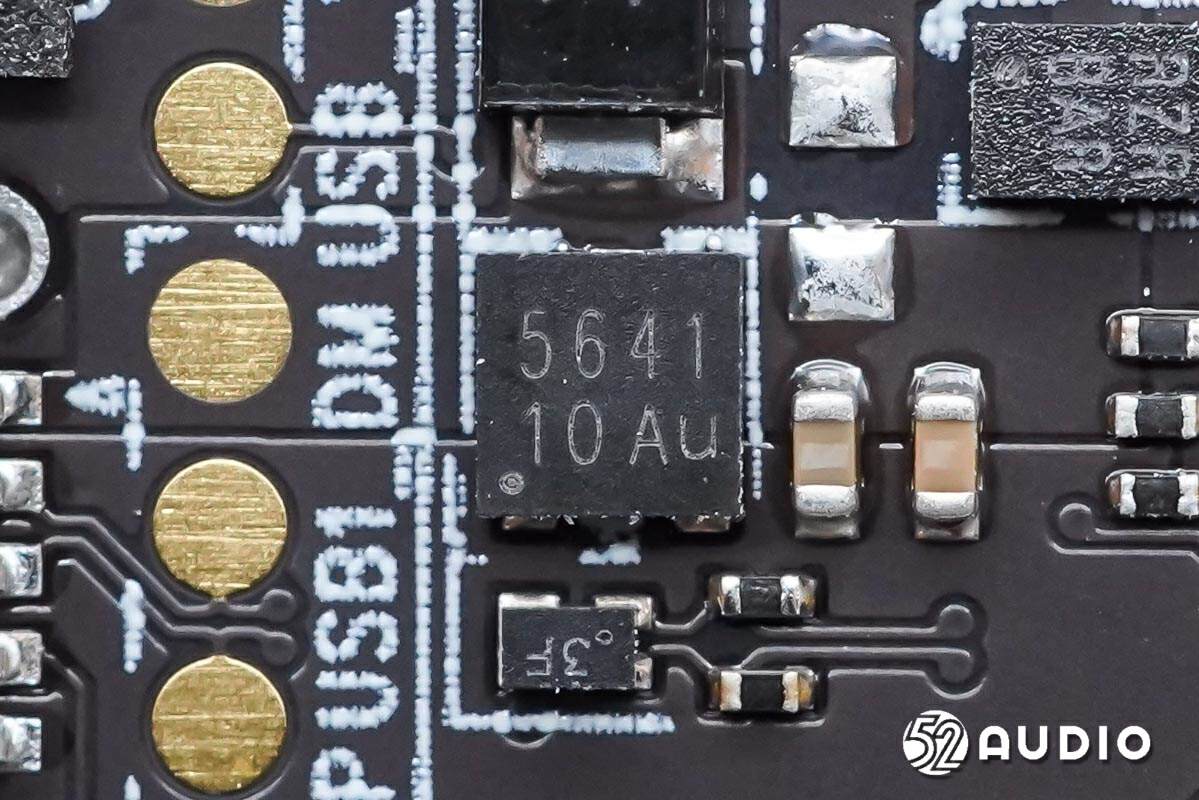

Willsemi韦尔ESD5641D10 TVS二极管。ESD5641DXX是一种设计用于保护电源接口的瞬态电压抑制器，专门为保护USB端口而设计，具有较高浪涌能力，适用于更换便携式电子设备中的多个分立元件。
据我爱音频网了解到，目前已有小米、OPPO、vivo、IQOO、PICO、飞利浦、雷蛇、魅族、公牛、黑鲨等品牌旗下的产品采用了韦尔半导体电源管理方案。

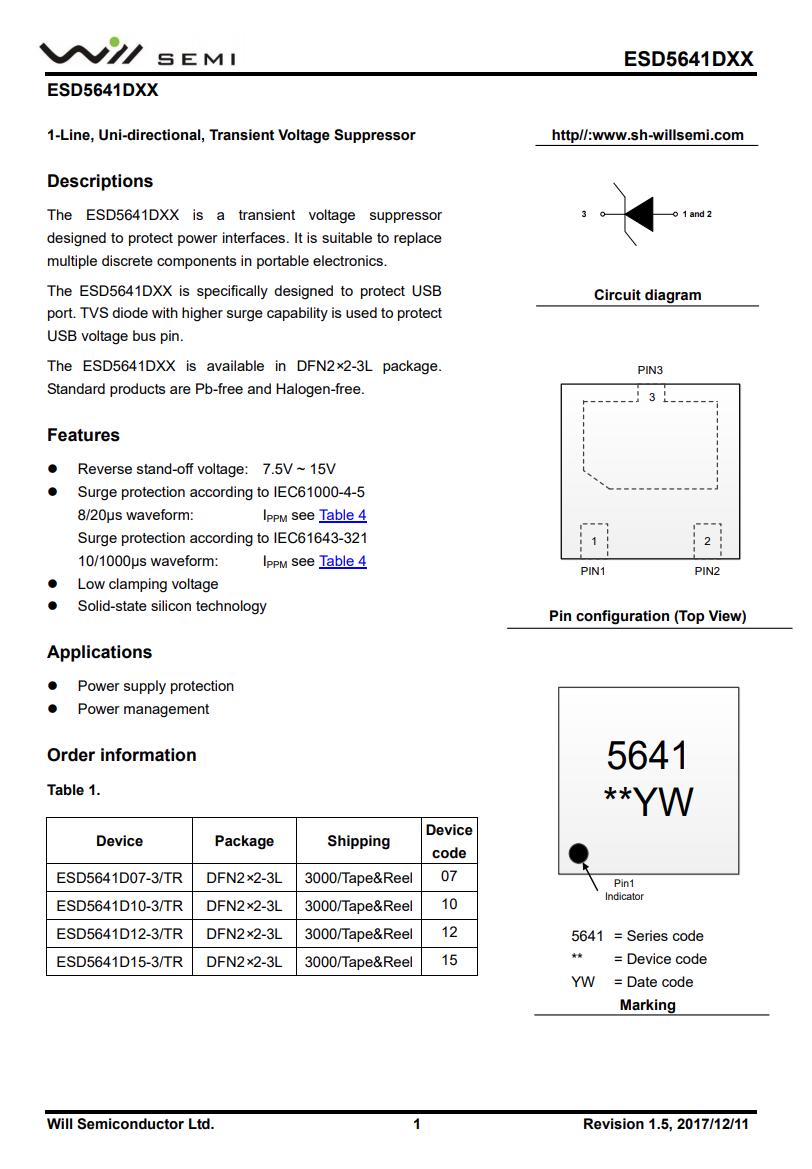

Willsemi韦尔ESD5641DXX详细资料。

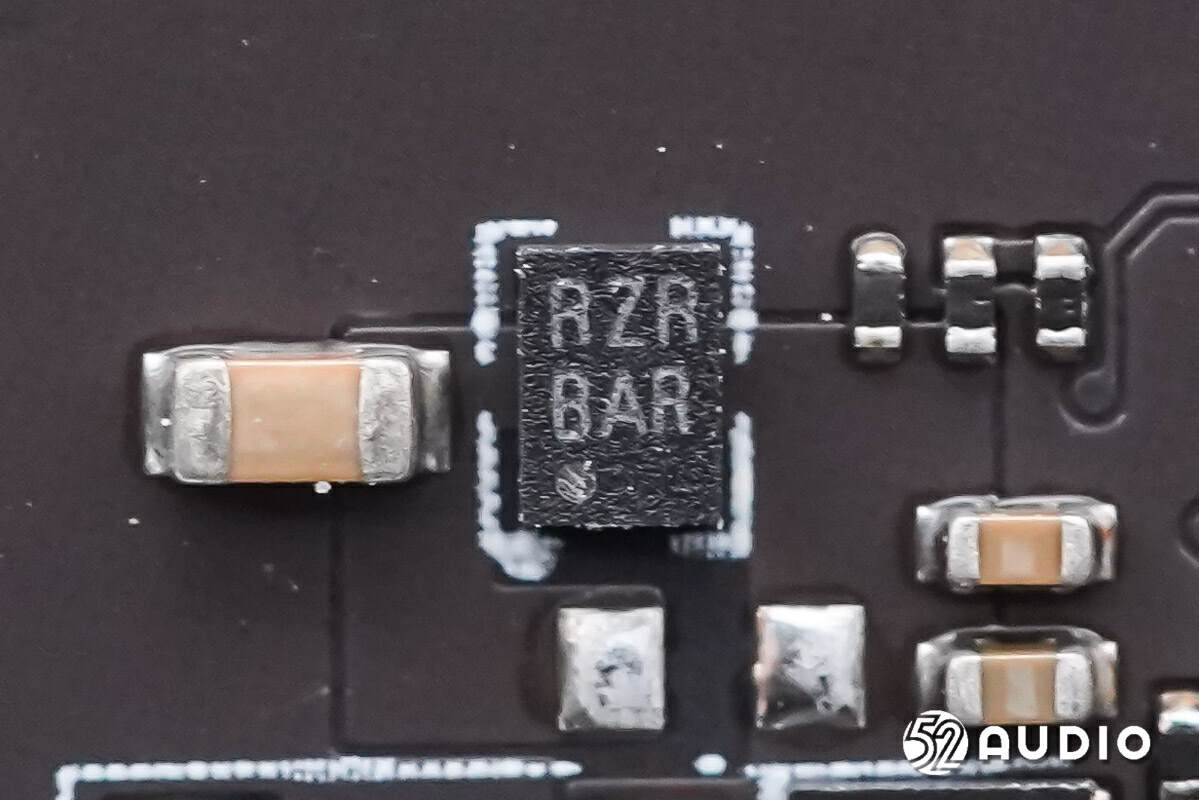

丝印RZR BAR的IC。

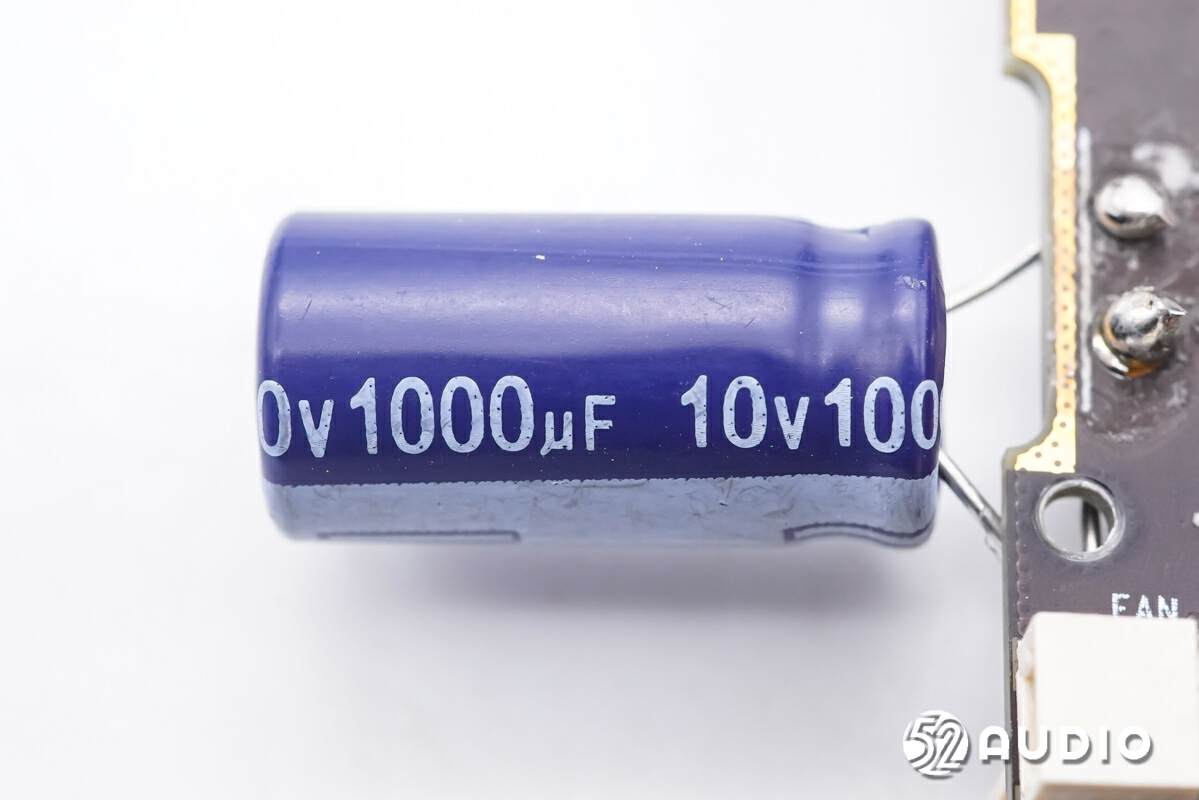

1000μF 10V耐压的滤波电容，来自AISHI艾华。

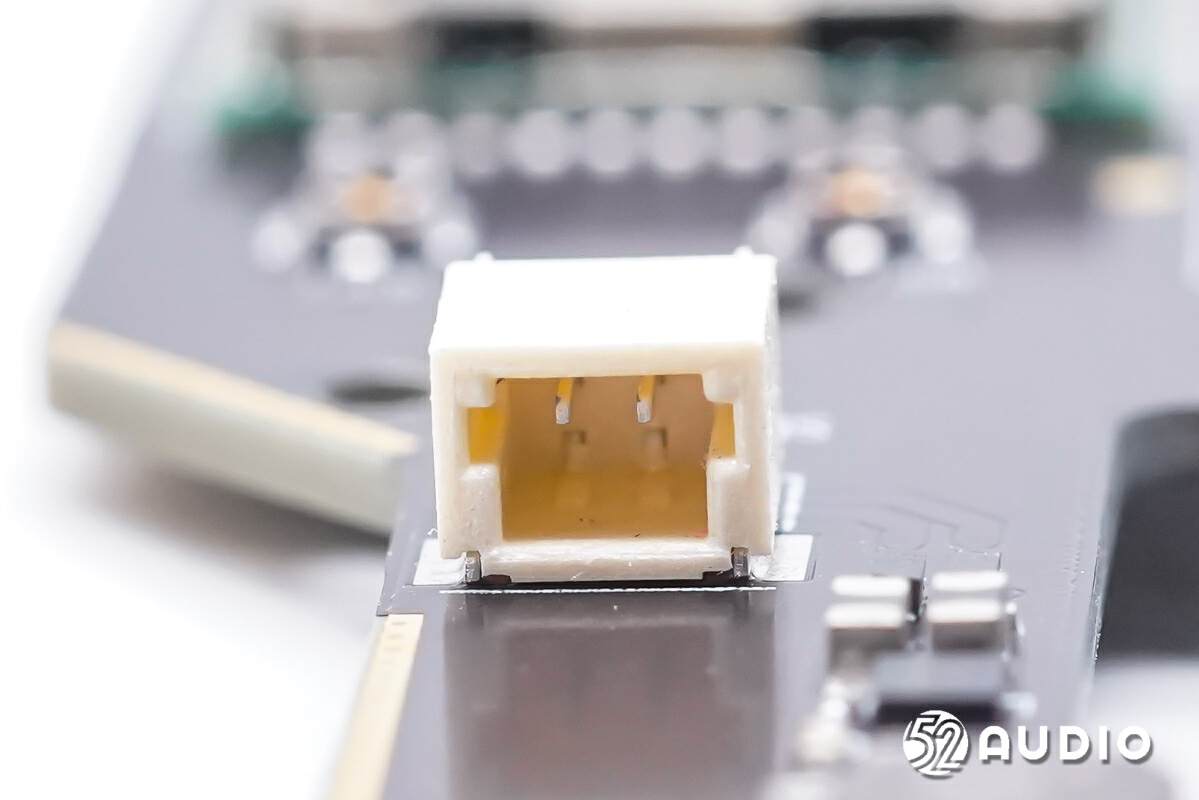

连接电池导线的插座特写。

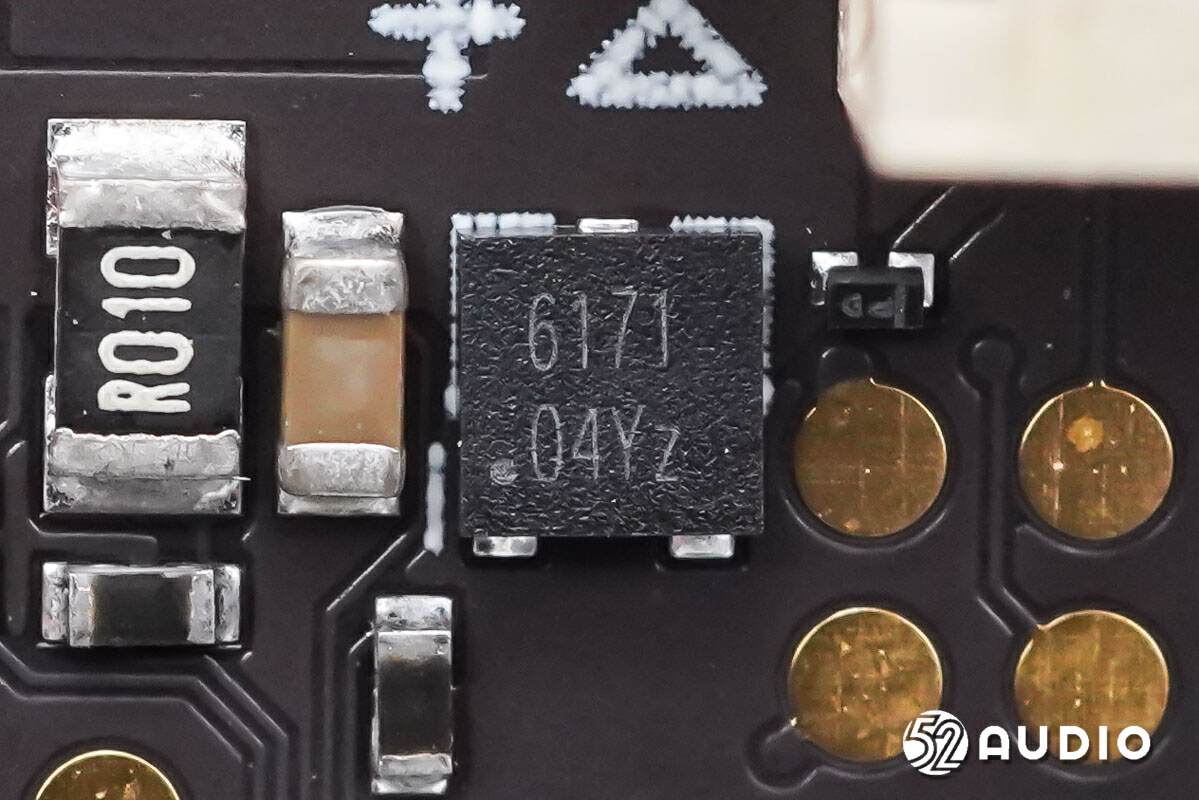

Willsemi韦尔ESD56171D04单线、双向、瞬态电压抑制器，用于保护电源接口。

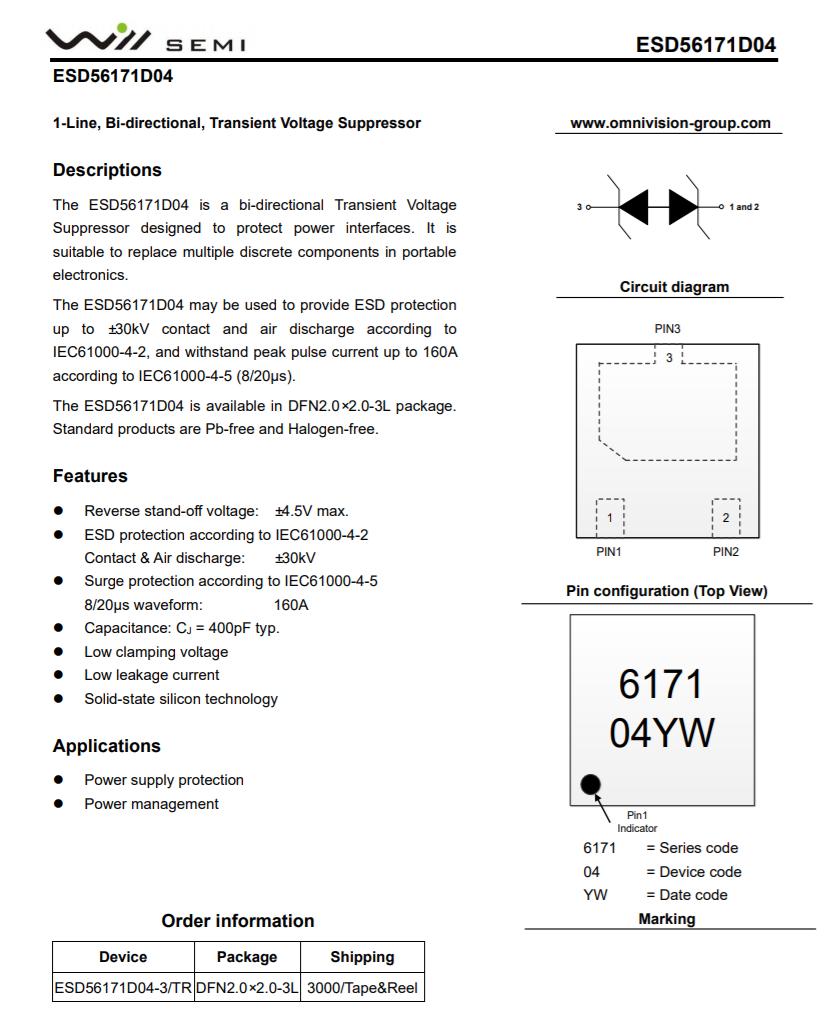

Willsemi韦尔ESD56171D04详细资料图。

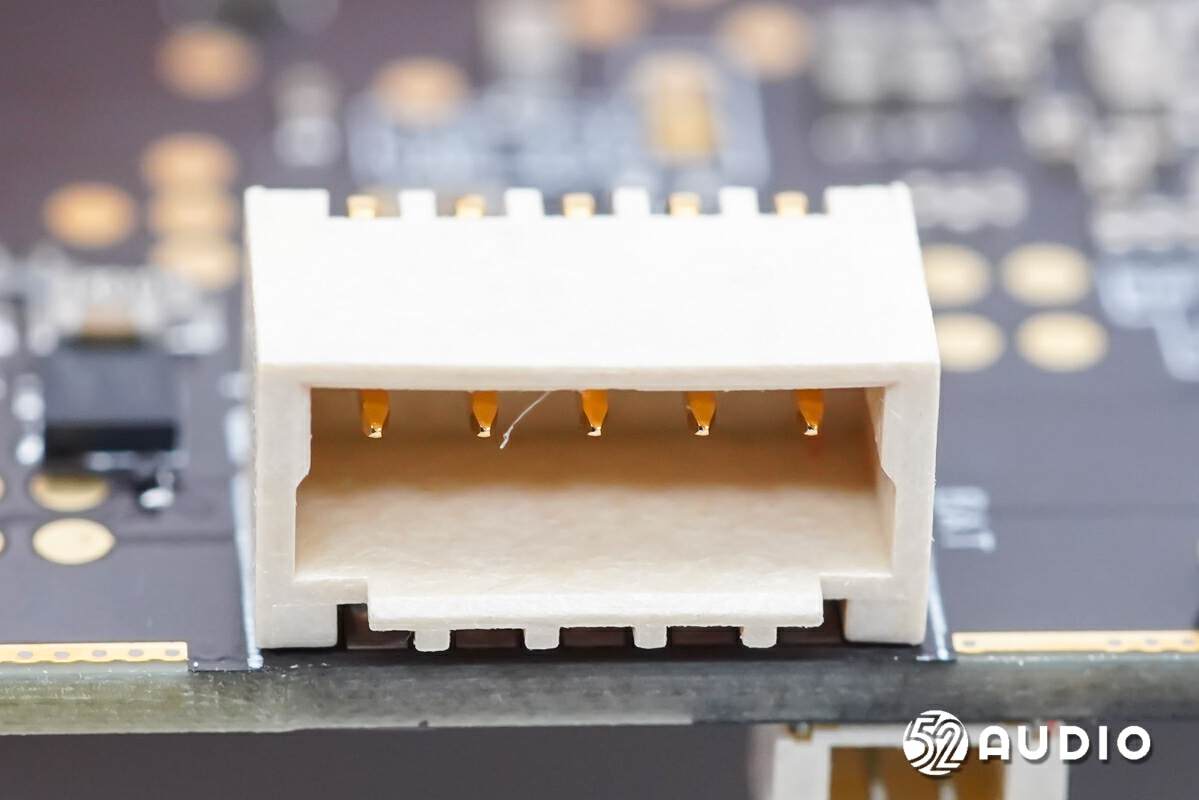

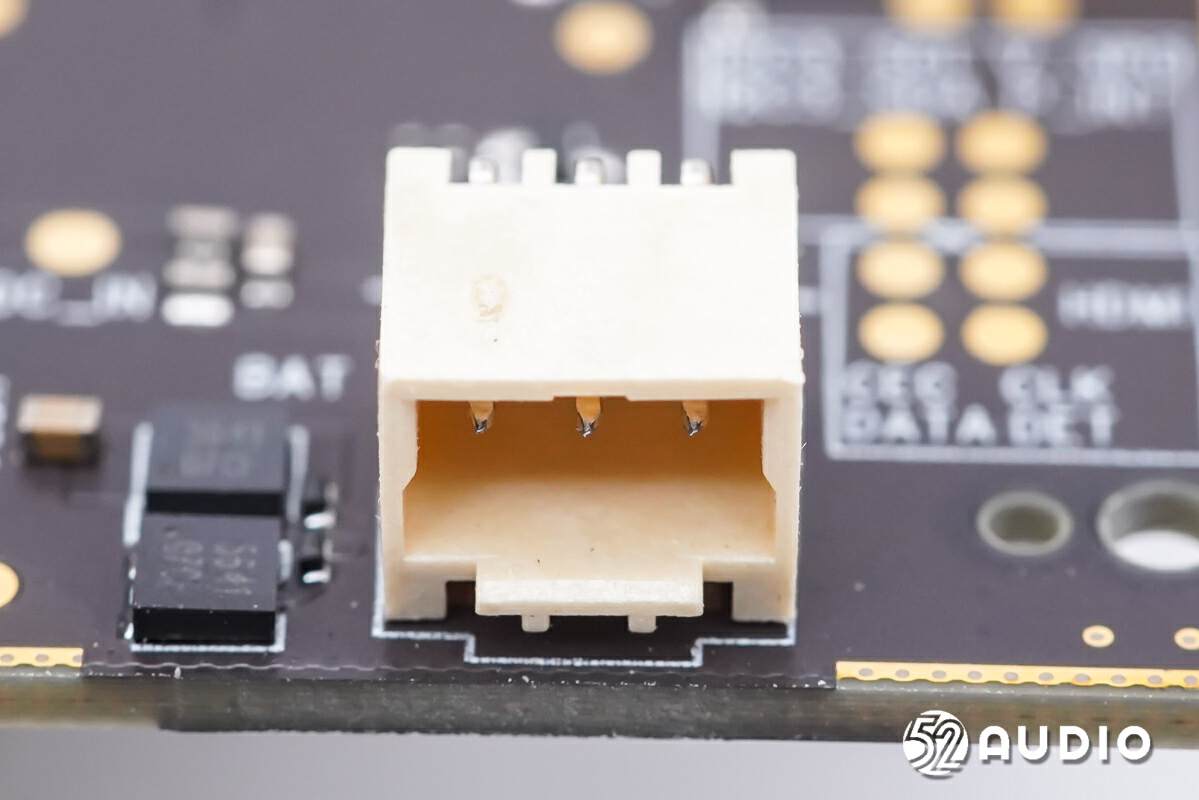

连接散热风扇的导线插座特写。

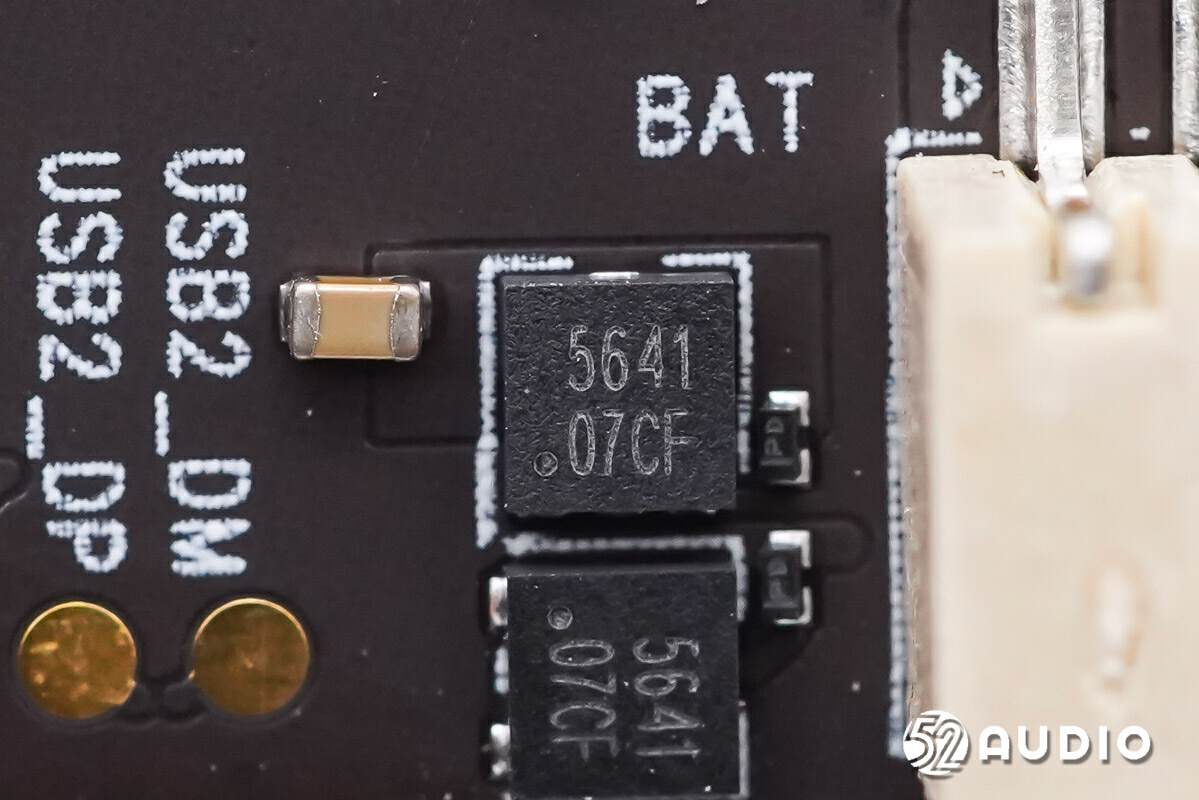

Willsemi韦尔ESD5641D10 TVS二极管。
另外一颗Willsemi韦尔ESD5641D10 TVS二极管。

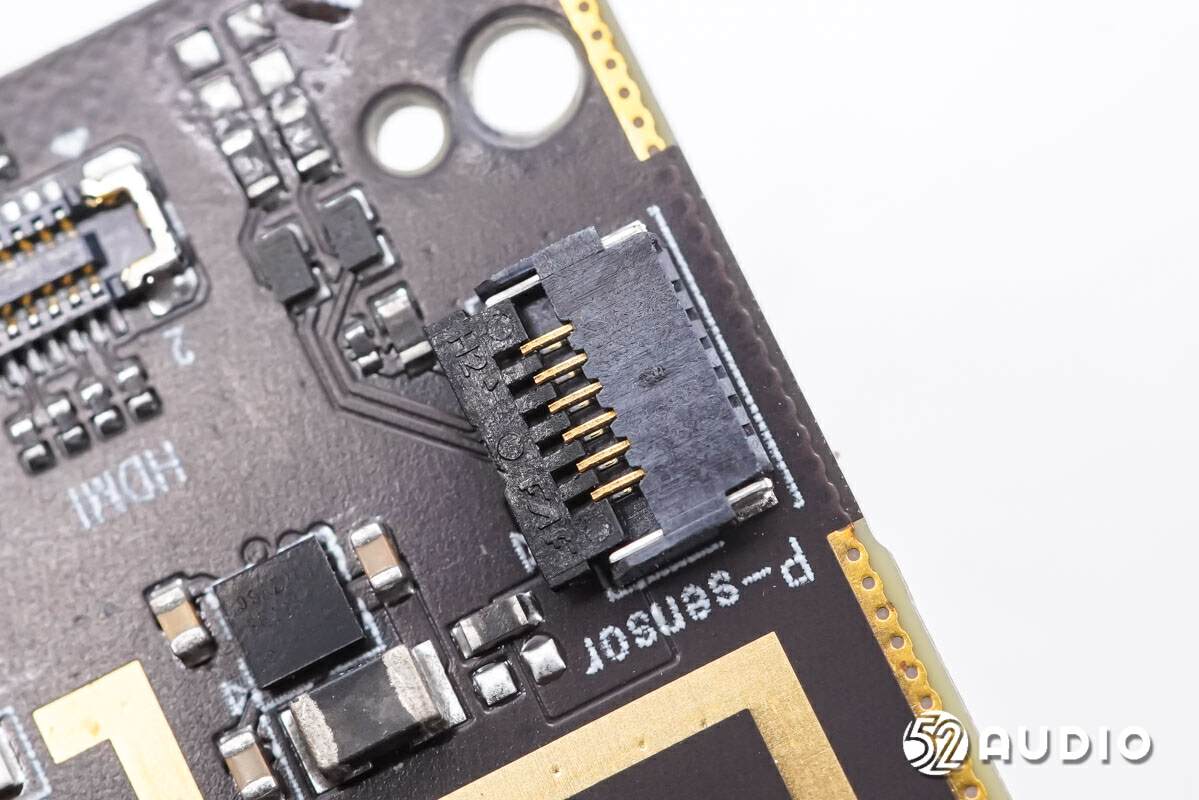

连接红外距离传感器的ZIF连接器特写。

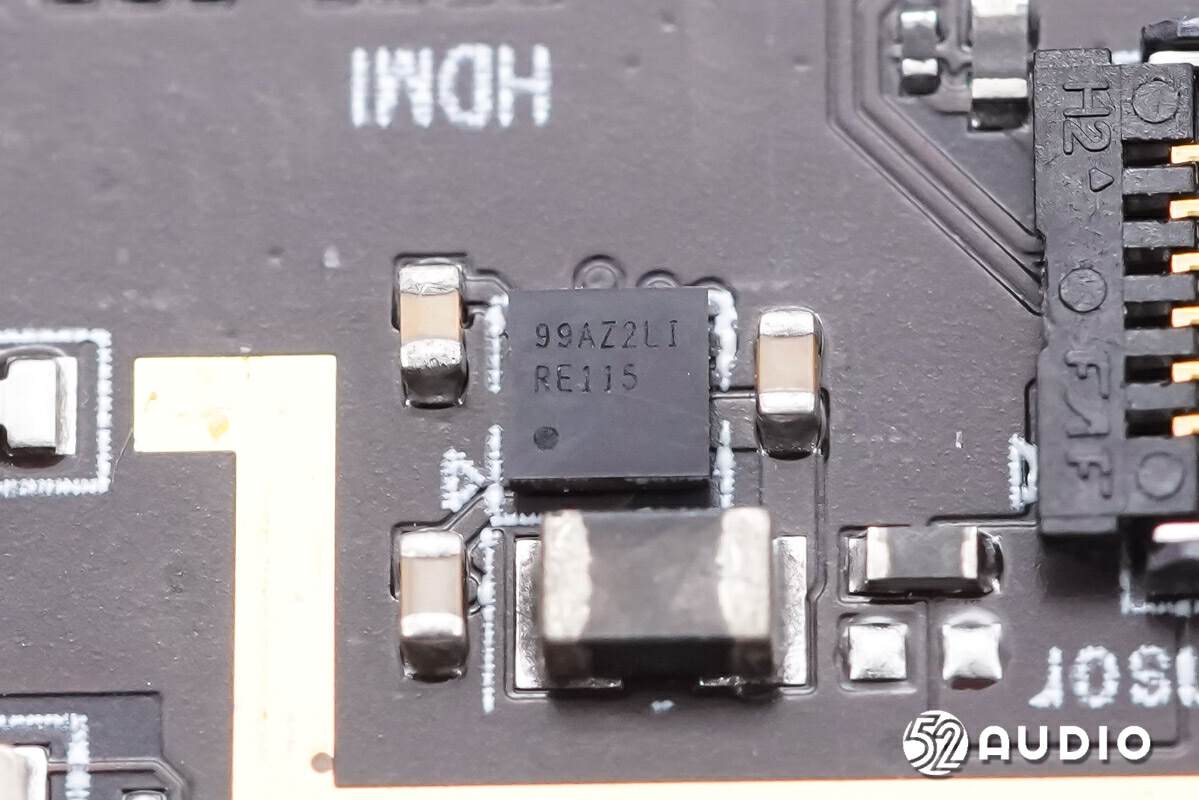

TI德州仪器TPD5S115带有升压直流/直流转换器、 电平转换器和ESD钳位的 TPD5S115 HDMI配套芯片。

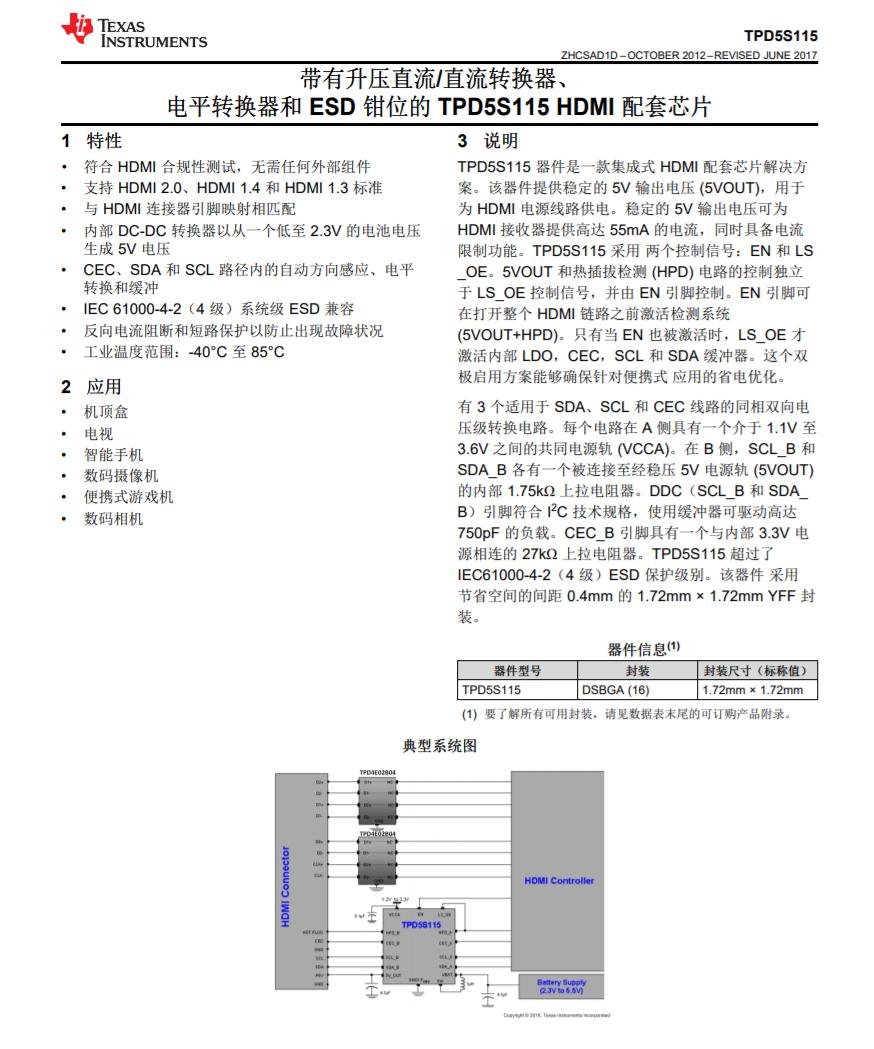

TI德州仪器TPD5S115详细资料图。

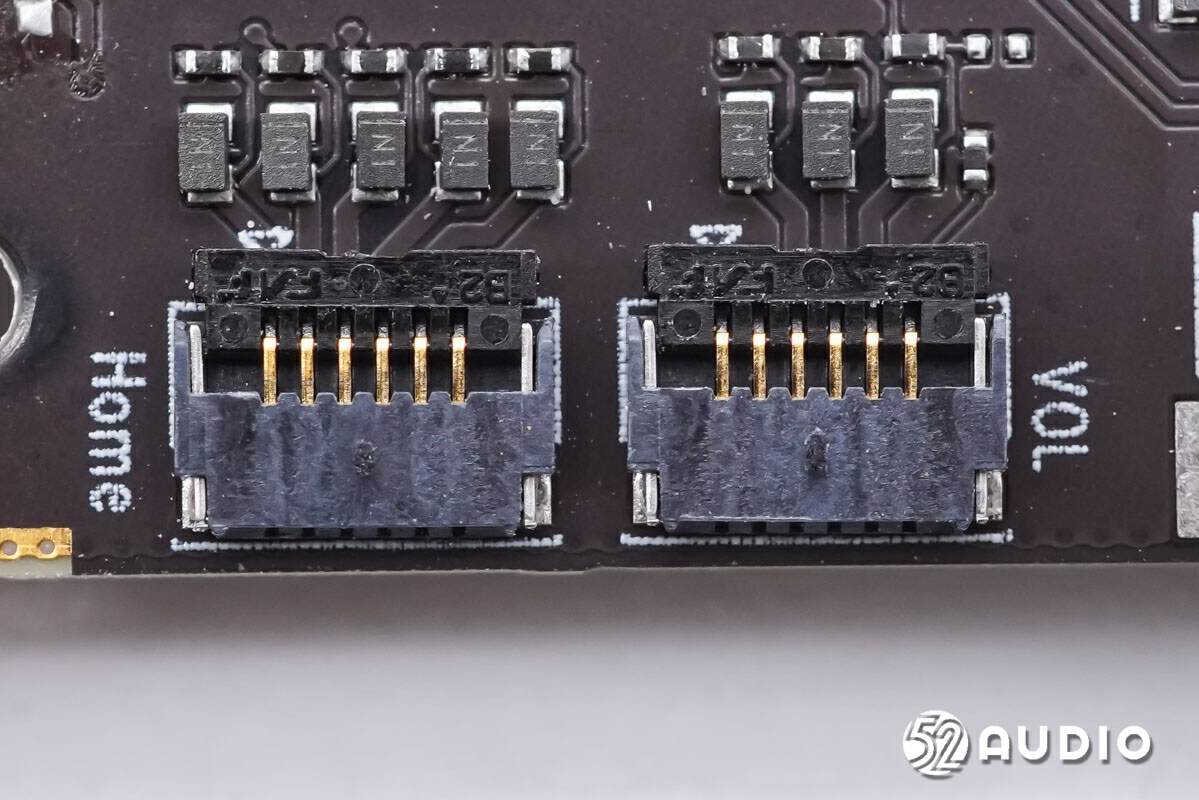

连接功能按键小板排线的两个ZIF连接器。

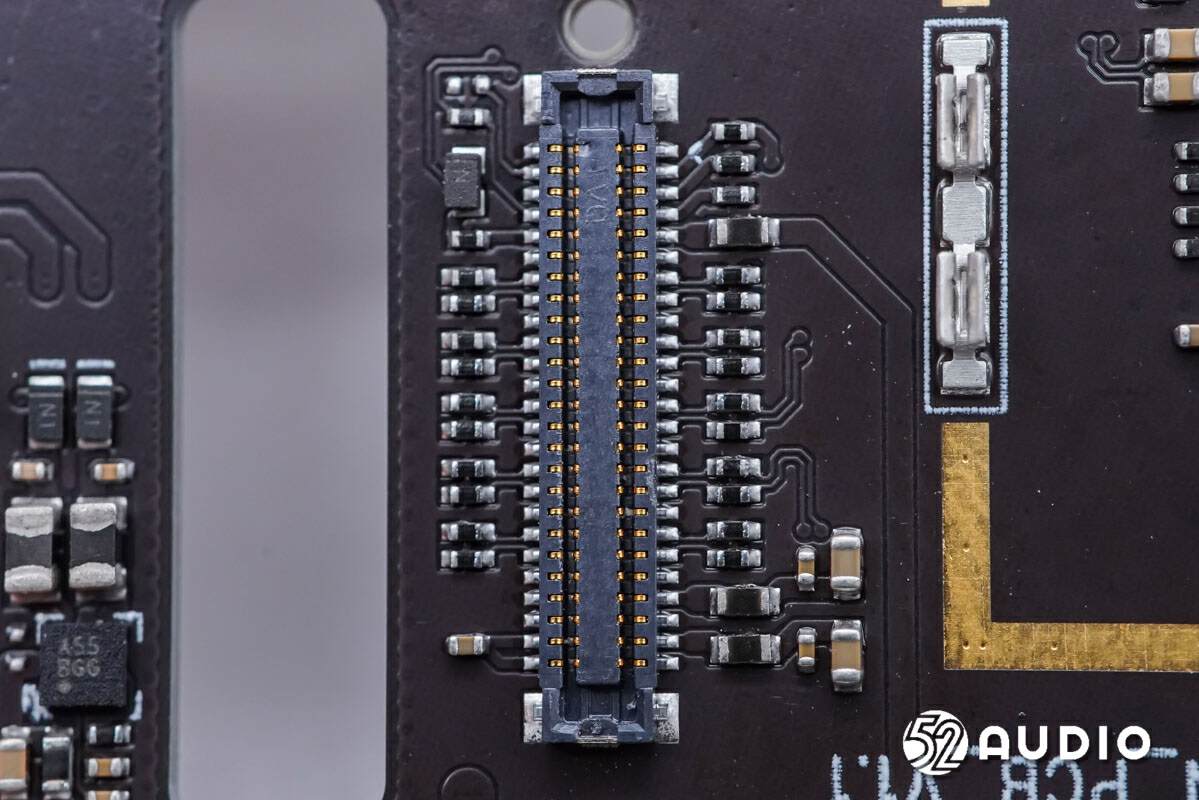

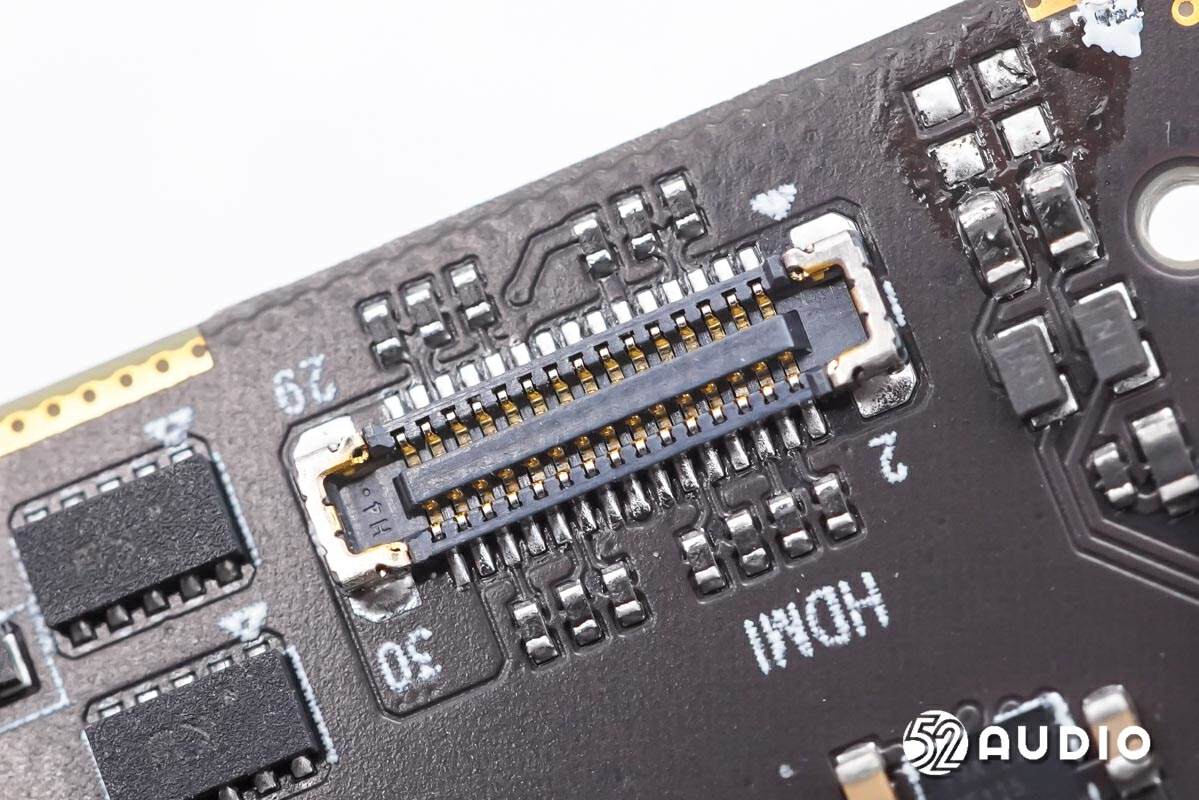

连接屏幕排线的BTB连接器母座特写。
预设的一颗BTB连接器母座。
连接扬声器和麦克风的导线插座。
另外一颗连接扬声器的导线插座。

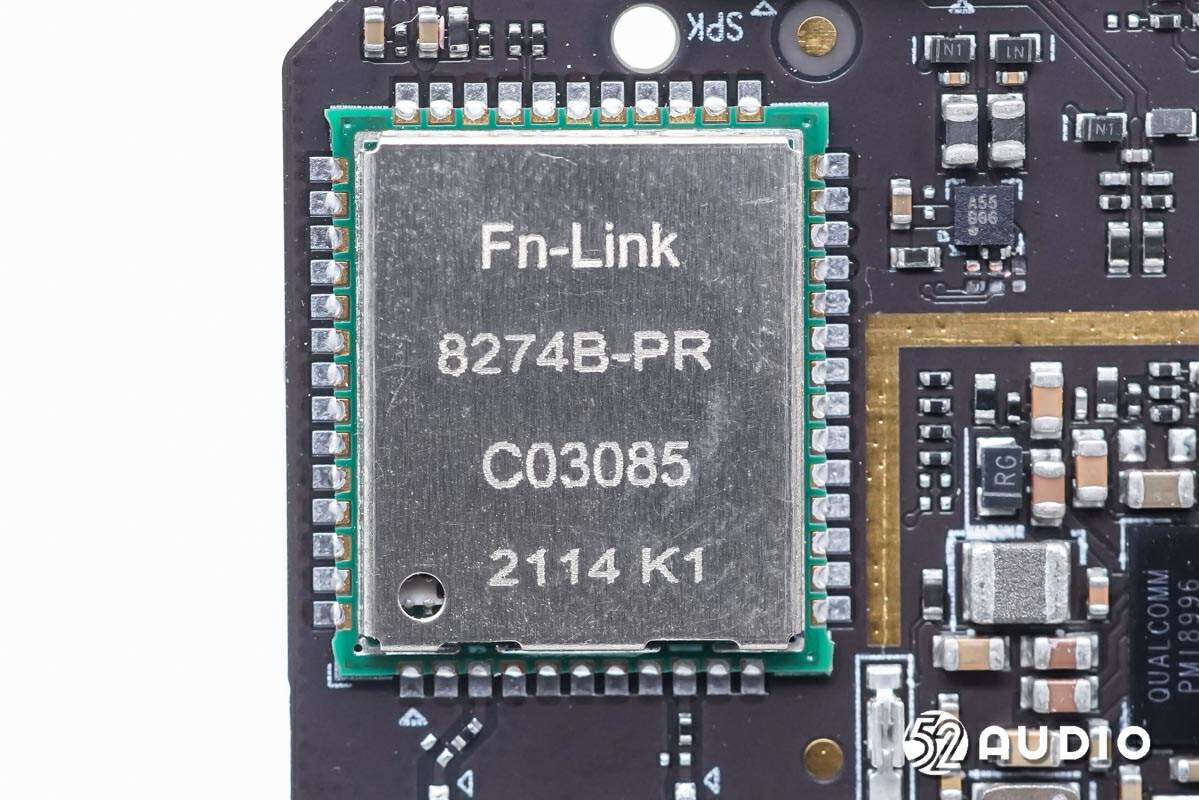

主板上WiFi/蓝牙模块，型号：8274B-PR，来自Fn-Link欧智通。

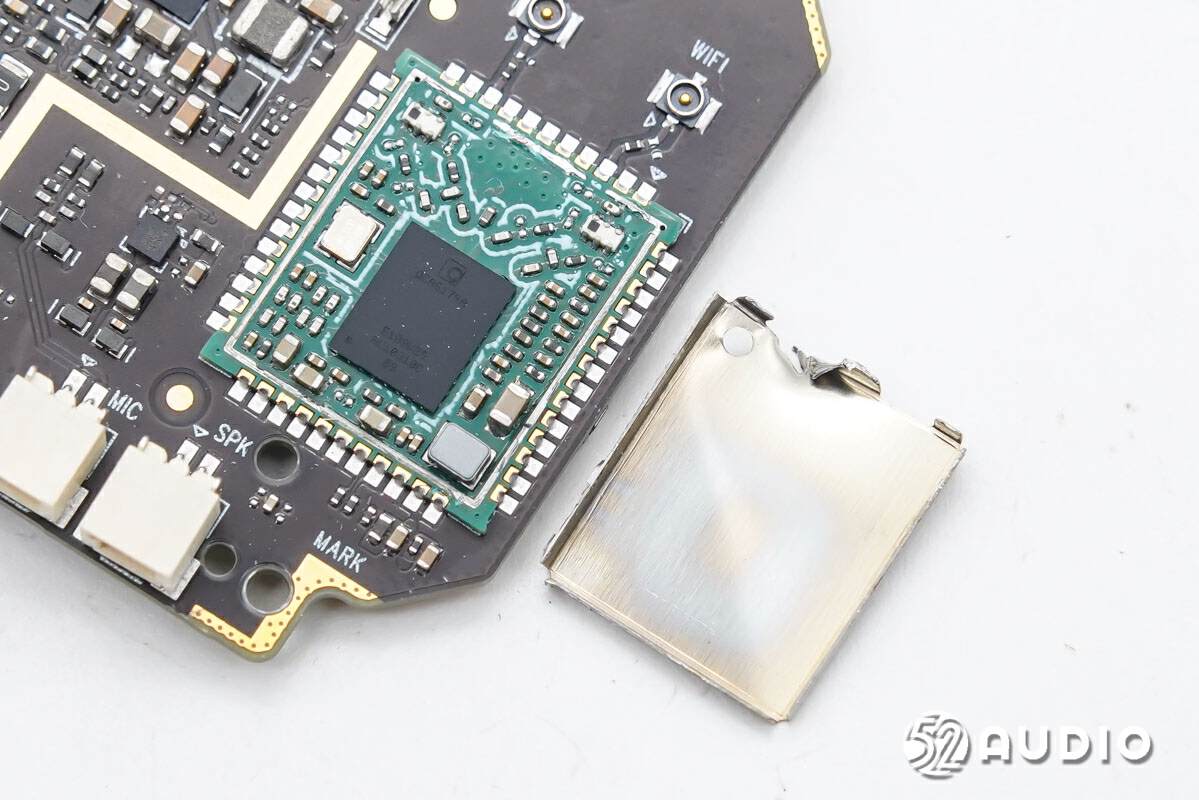

打开屏蔽罩，WiFi/蓝牙模块电路一览。

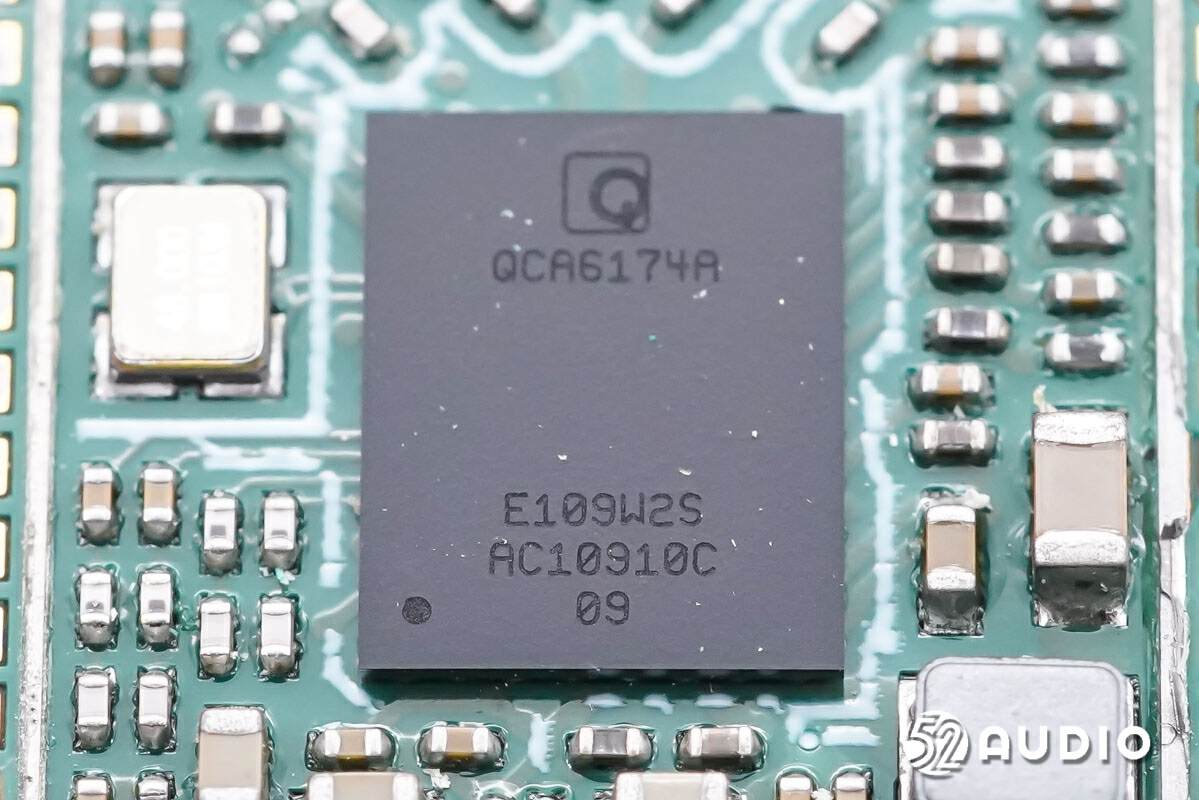

Qualcomm高通QCA6174A WiFi/蓝牙二合一SoC，具有2x2 802.11ac、支持双模蓝牙5.0、集成了射频前端和单端设计，可实现更简单和低成本的设计。

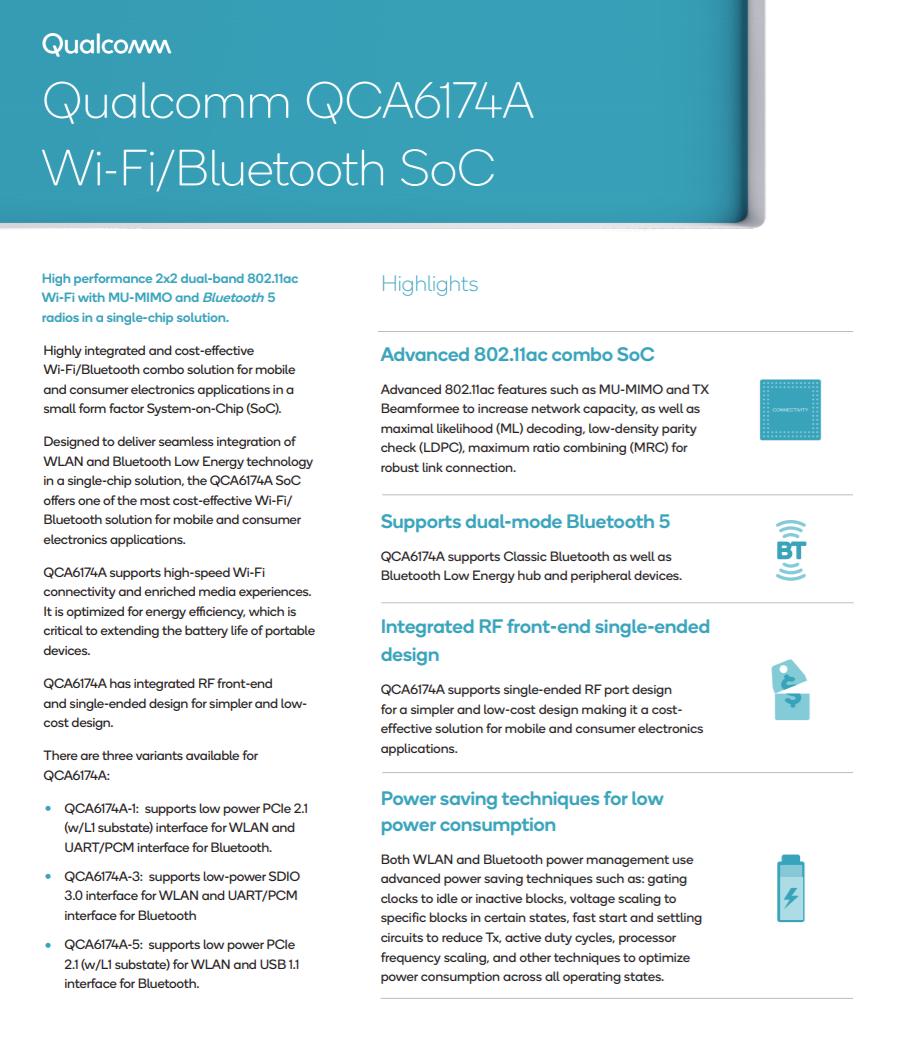

Qualcomm高通QCA6174A详细资料图。

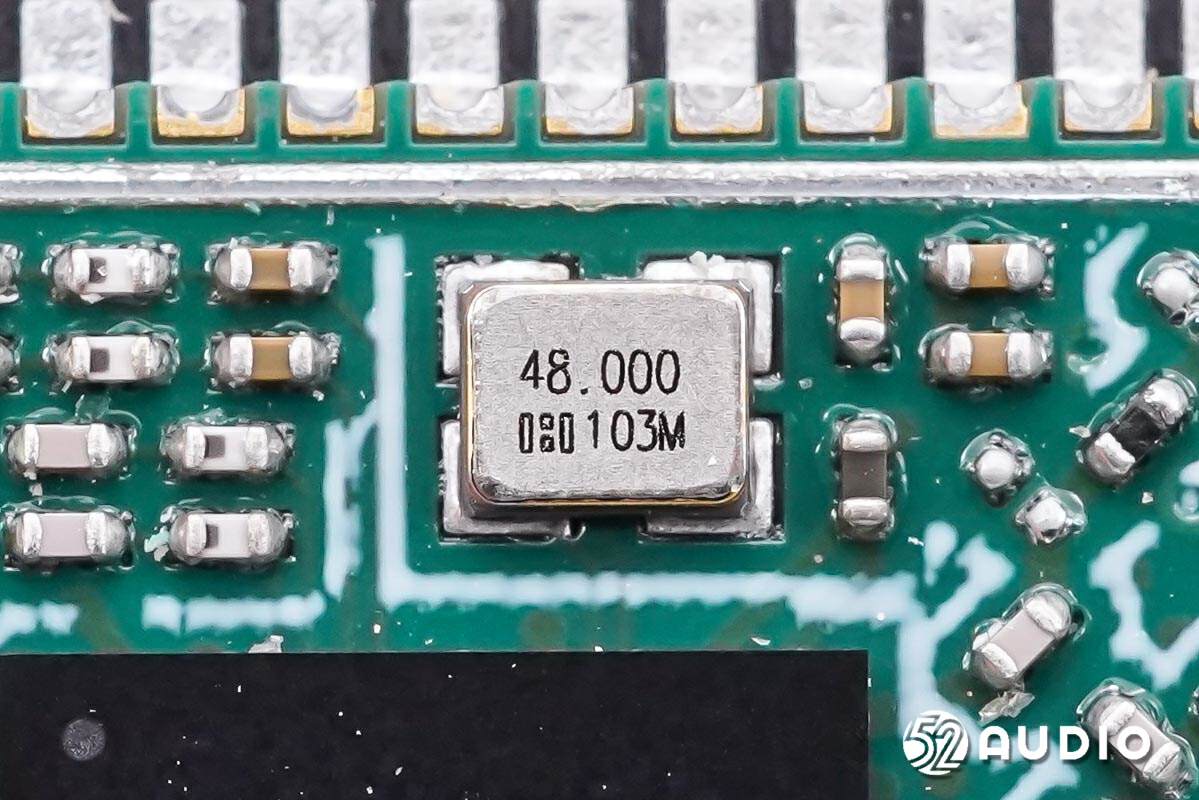

48.000MHz的晶振特写，为WiFi/蓝牙芯片提供时钟。

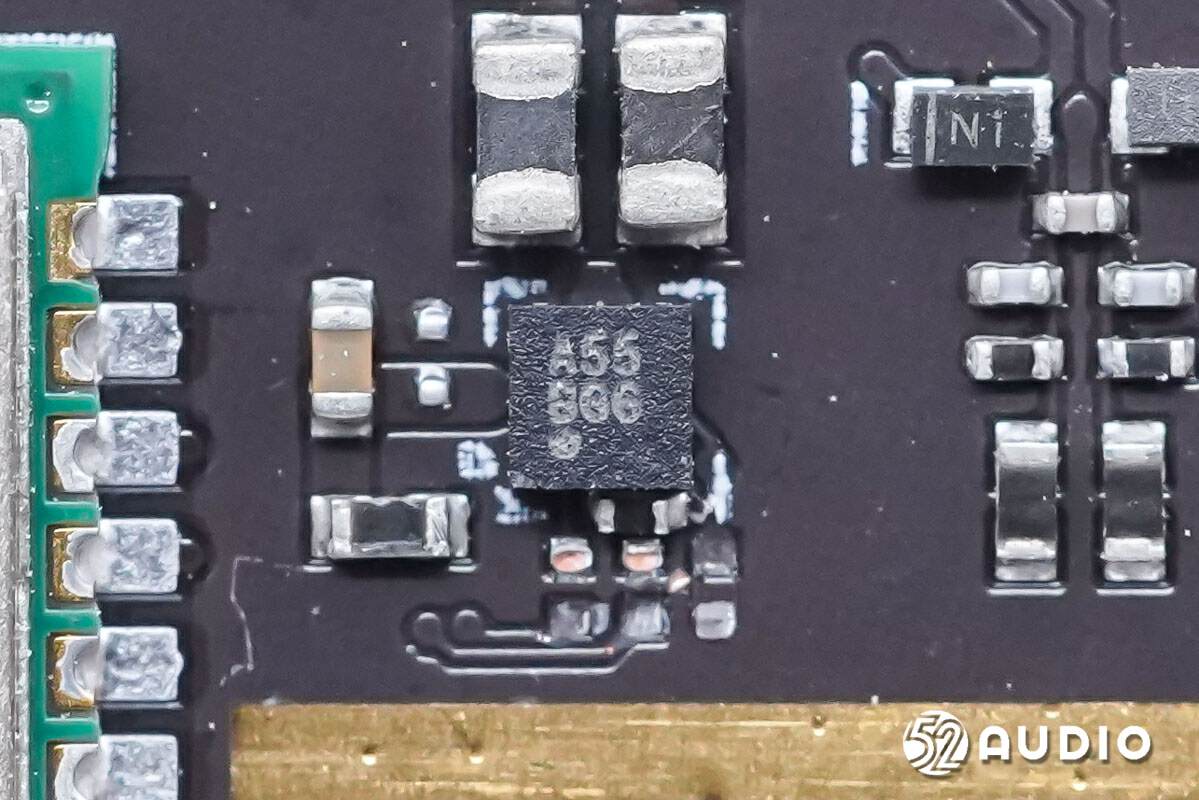

丝印A55的IC。

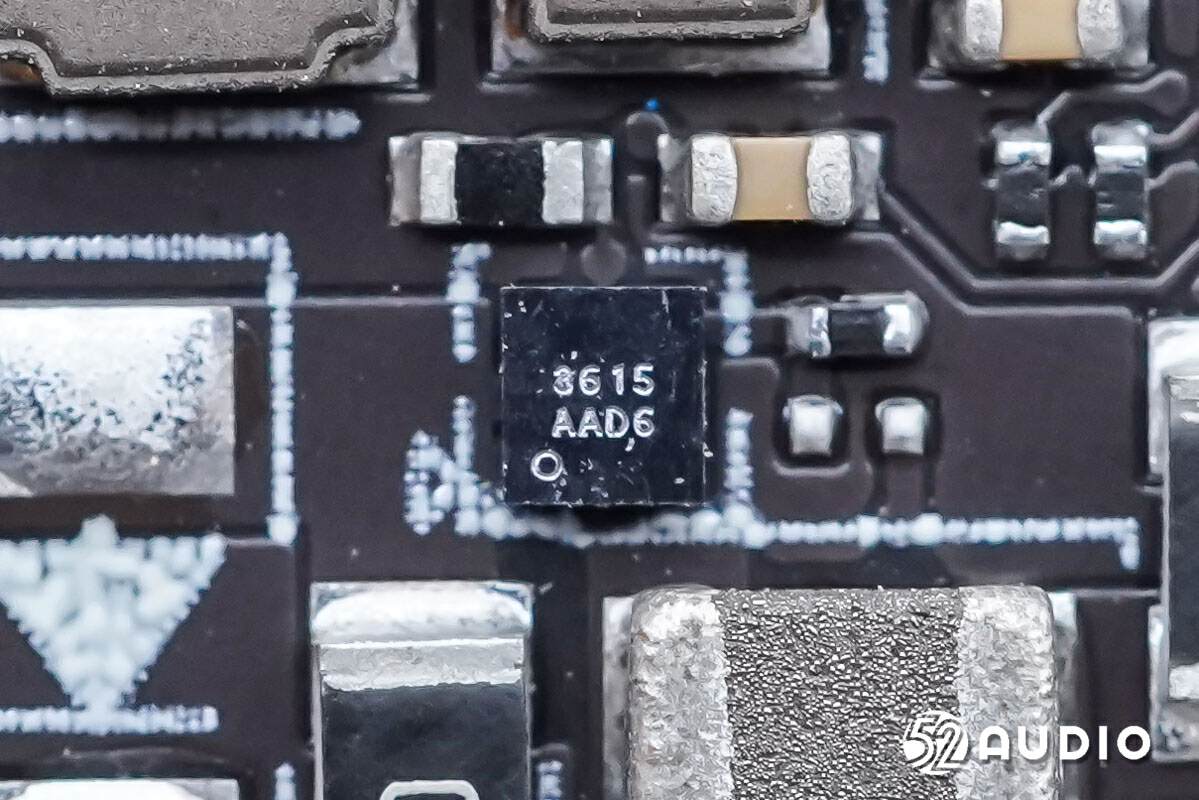

丝印3615的IC。

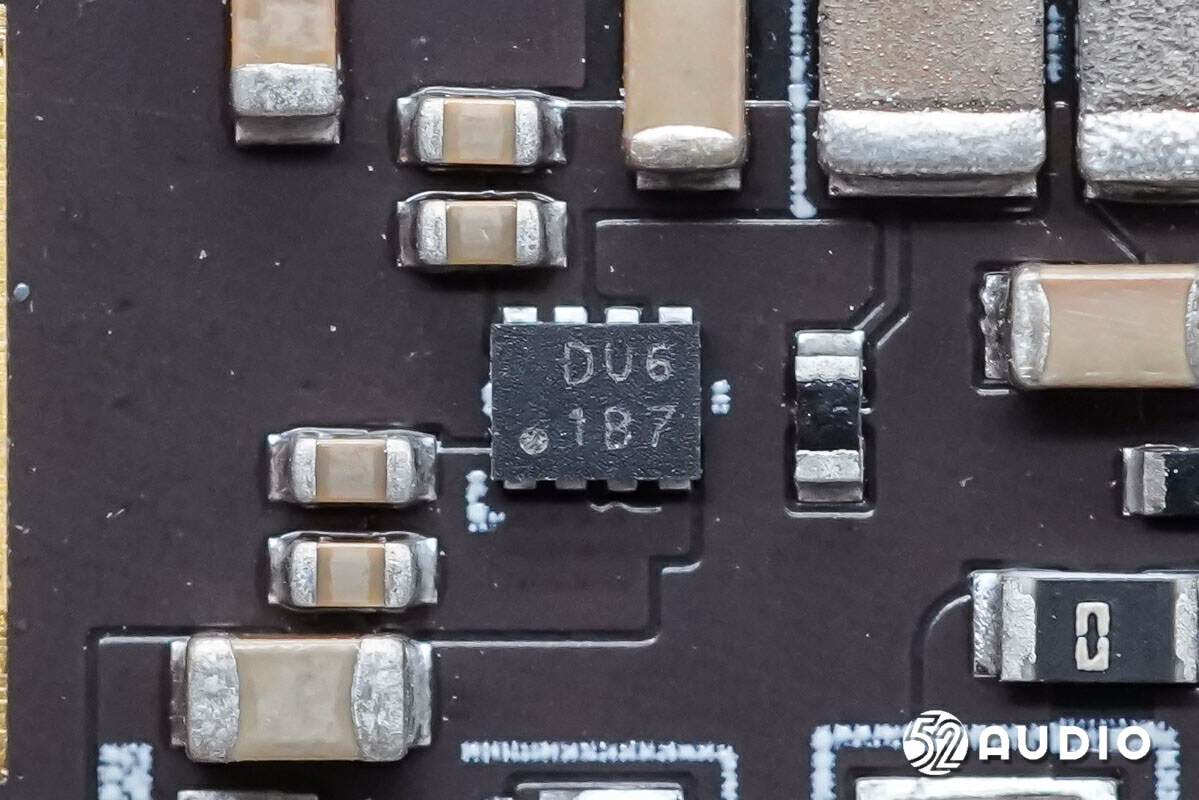

丝印DU6 1B7的IC。

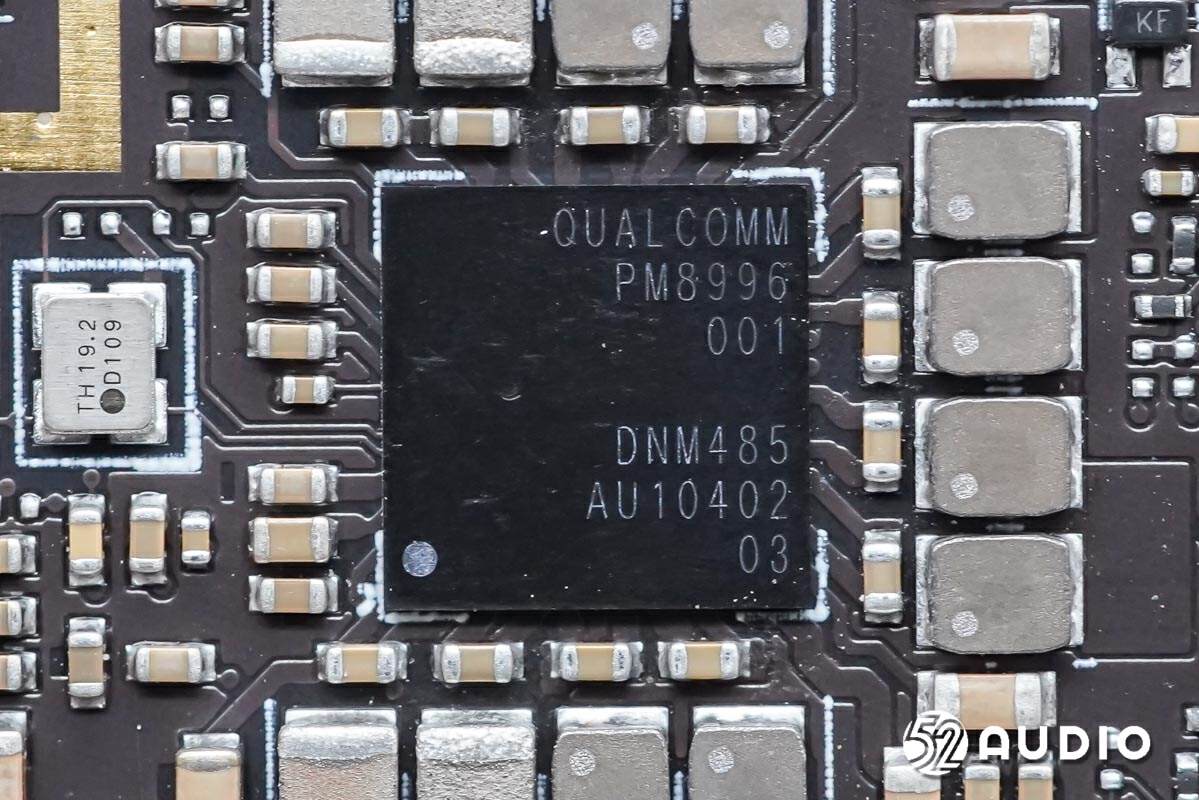

Qualcomm高通PM8996电源管理芯片。

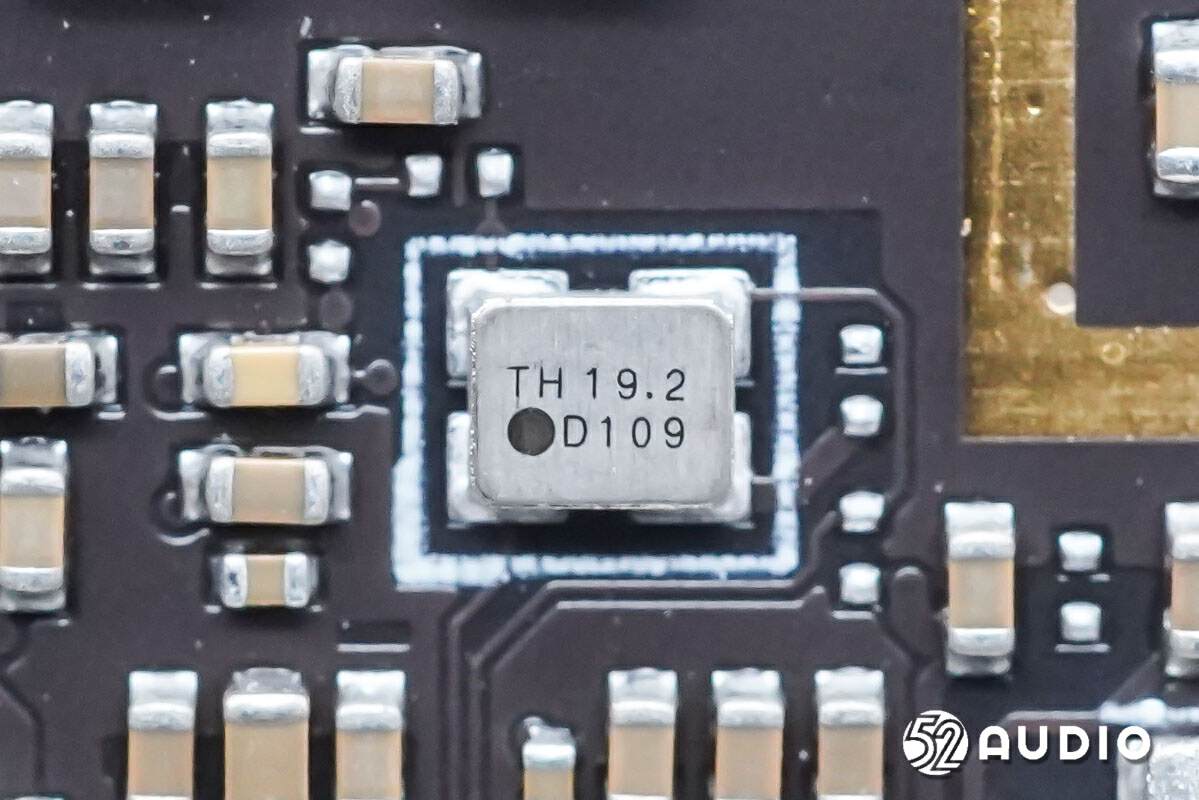

镭雕TH19.2的晶振，为电源管理芯片提供时钟。

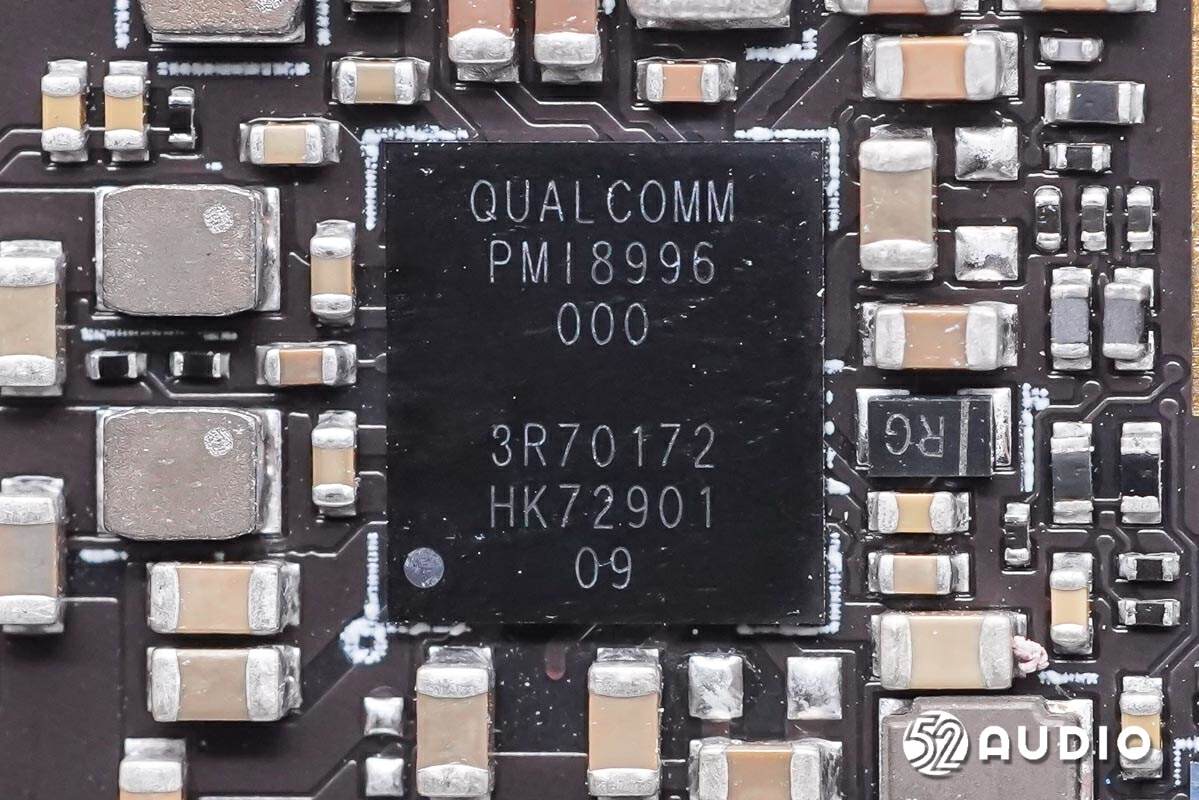

Qualcomm高通PMI8996电源管理IC。

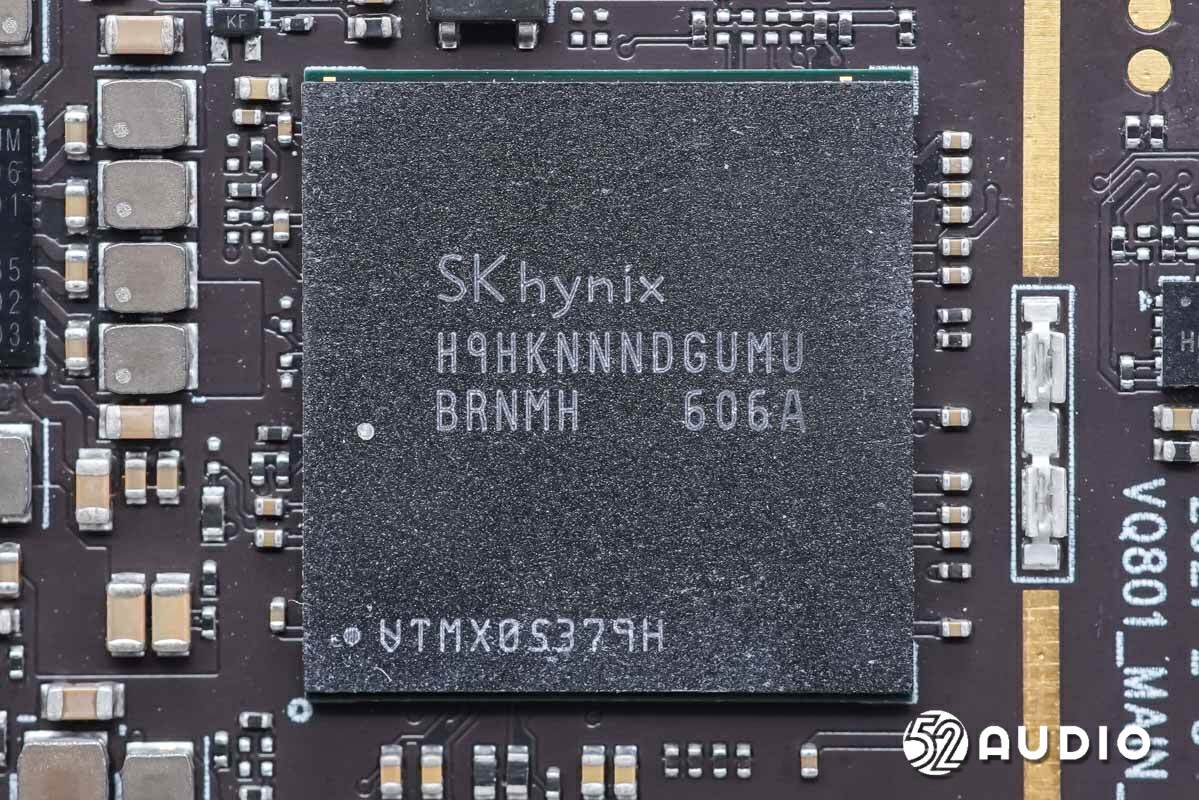

SK hynix海力士H9HKNNNDGUMU LPDDR4内存，采用堆叠式封装，下方是Qualcomm高通骁龙821移动平台，为一体机提供强大算力。

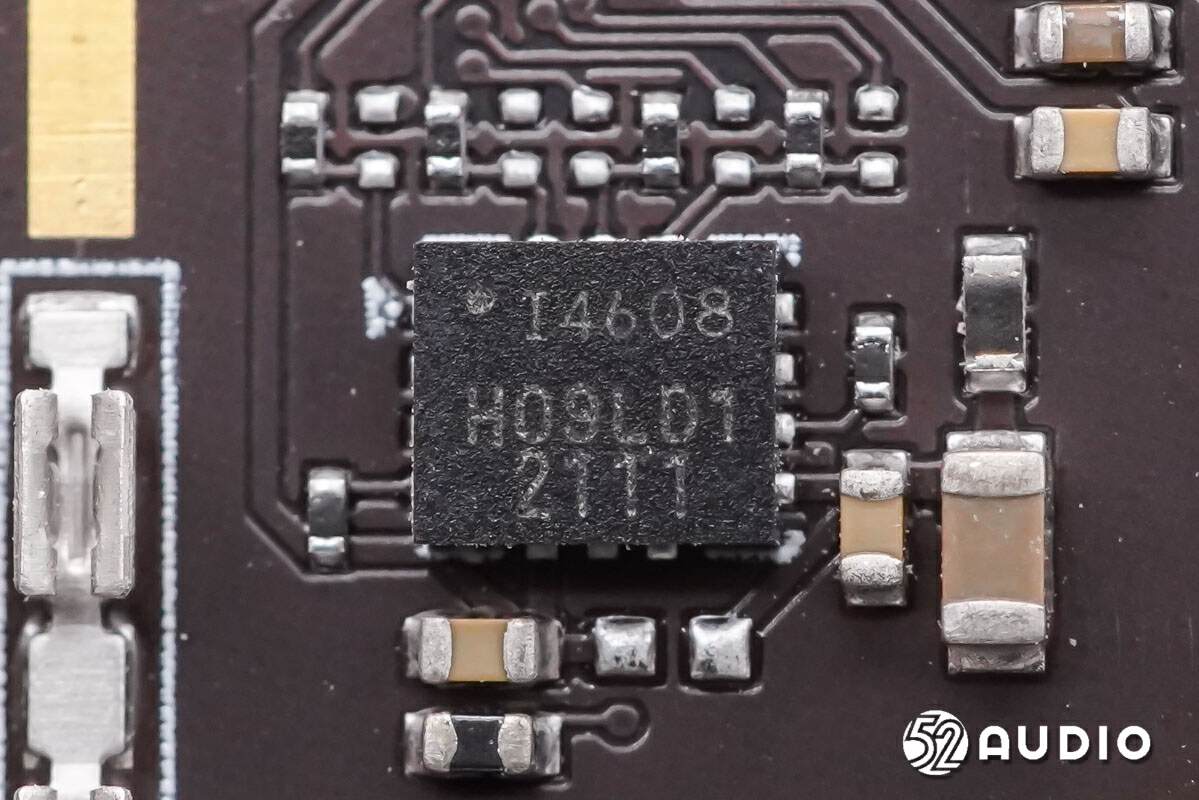

丝印I4608的6轴传感器，用于采集用户运动数据。

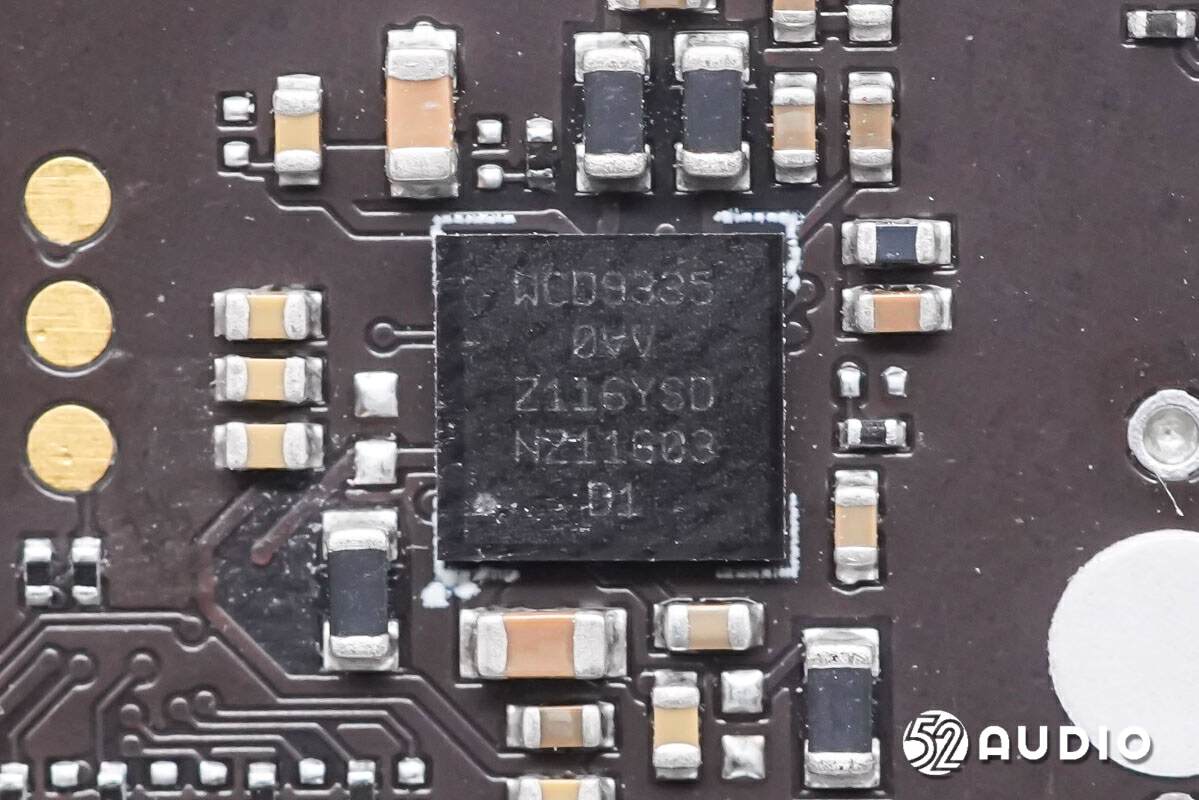

Qualcomm高通WCD9335 Aqstic™音频编解码器，集成DAC数模转换器，支持高达192kHz/24位PCM的高保真音频*放播**；具有超低的总谐波失真加噪声 (THD+N)，实现最真实的声音再现。

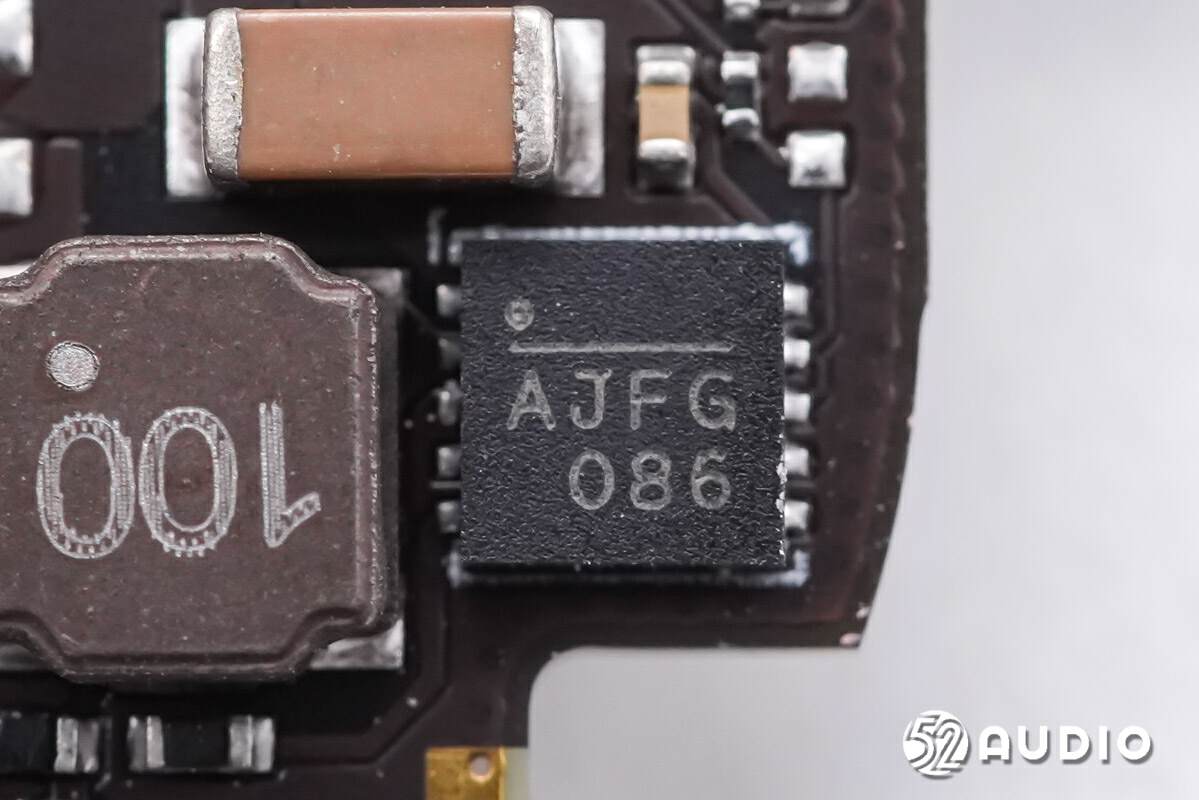

丝印AJFG 086的IC。
连接WiFi/蓝牙天线的同轴线插座特写。

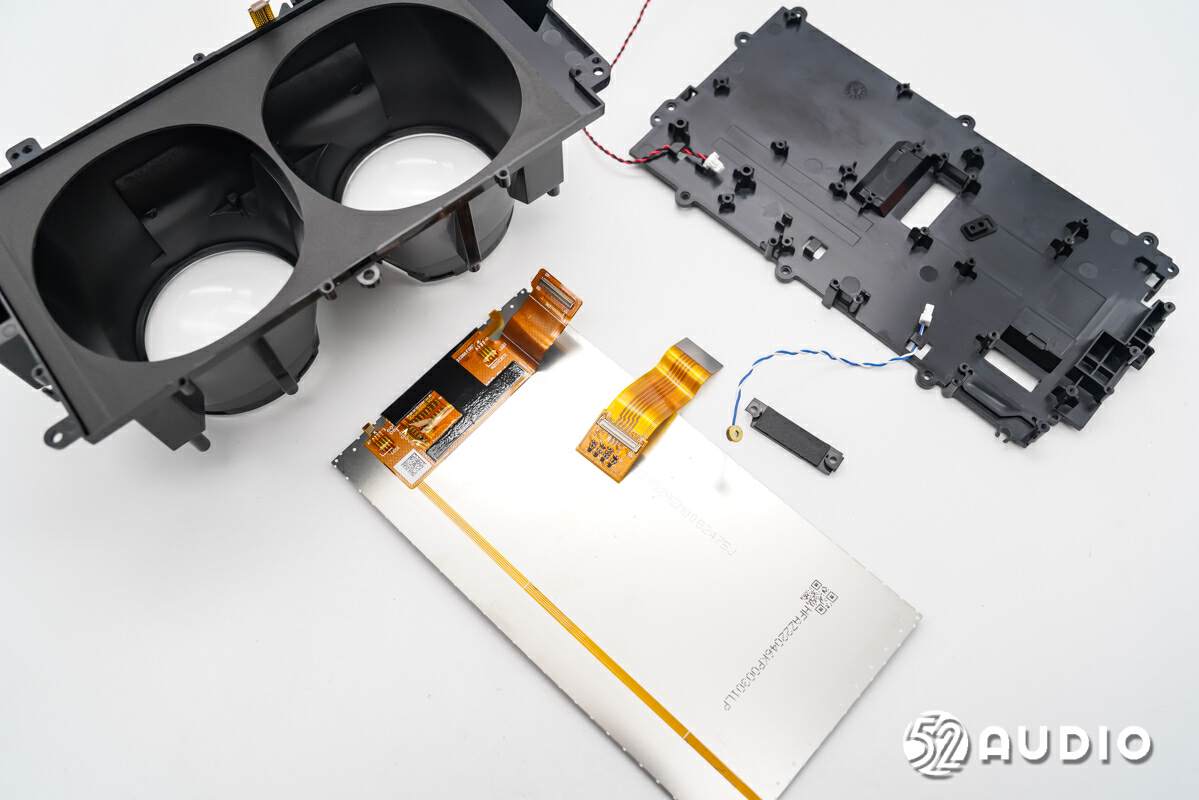

取掉内部腔体的盖板和屏幕单元。

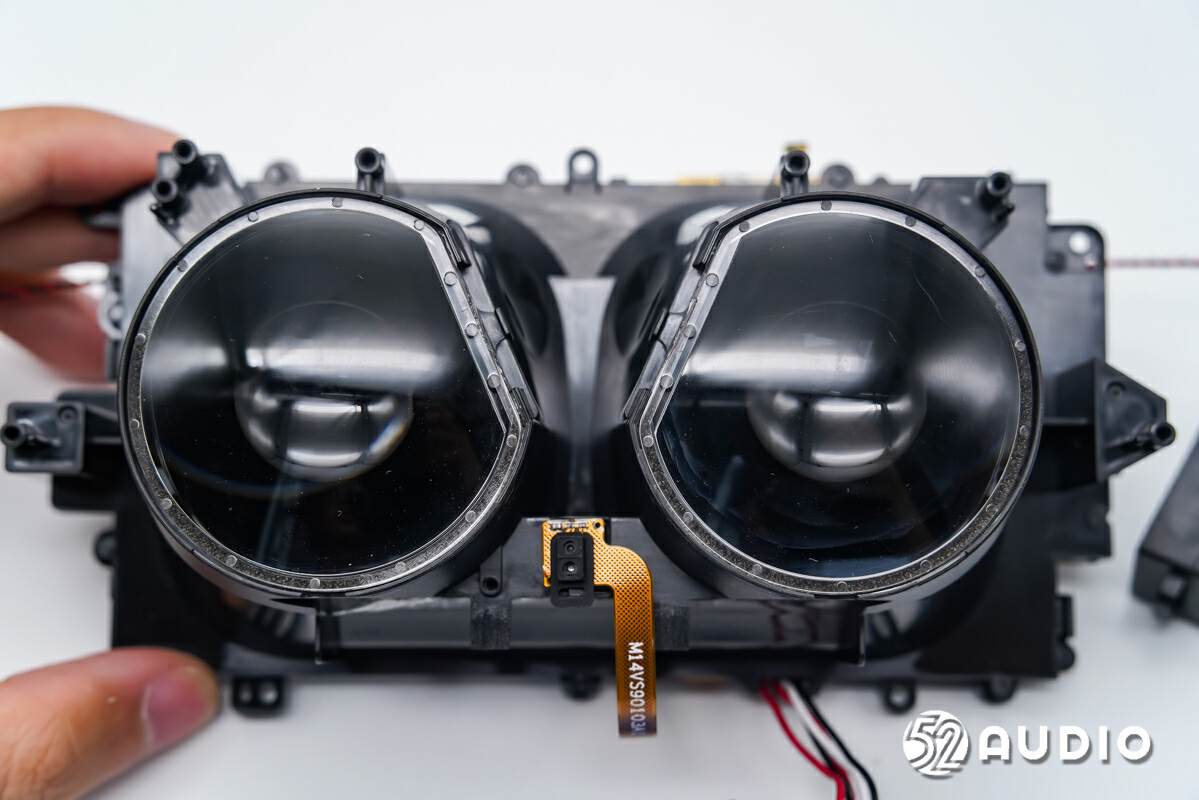

主机透镜结构一览。

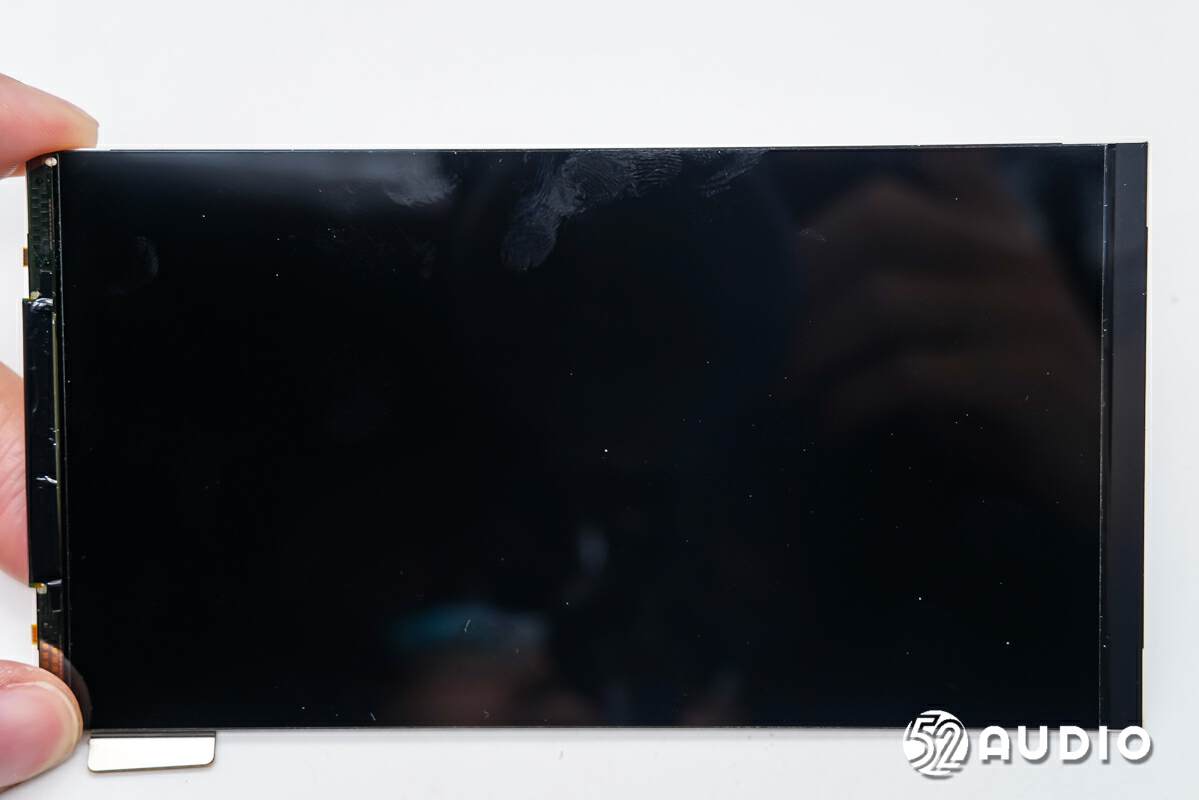

定制Fast-LCD 4K显示屏特写，分辨率3840*2160，像素密度818PPI。

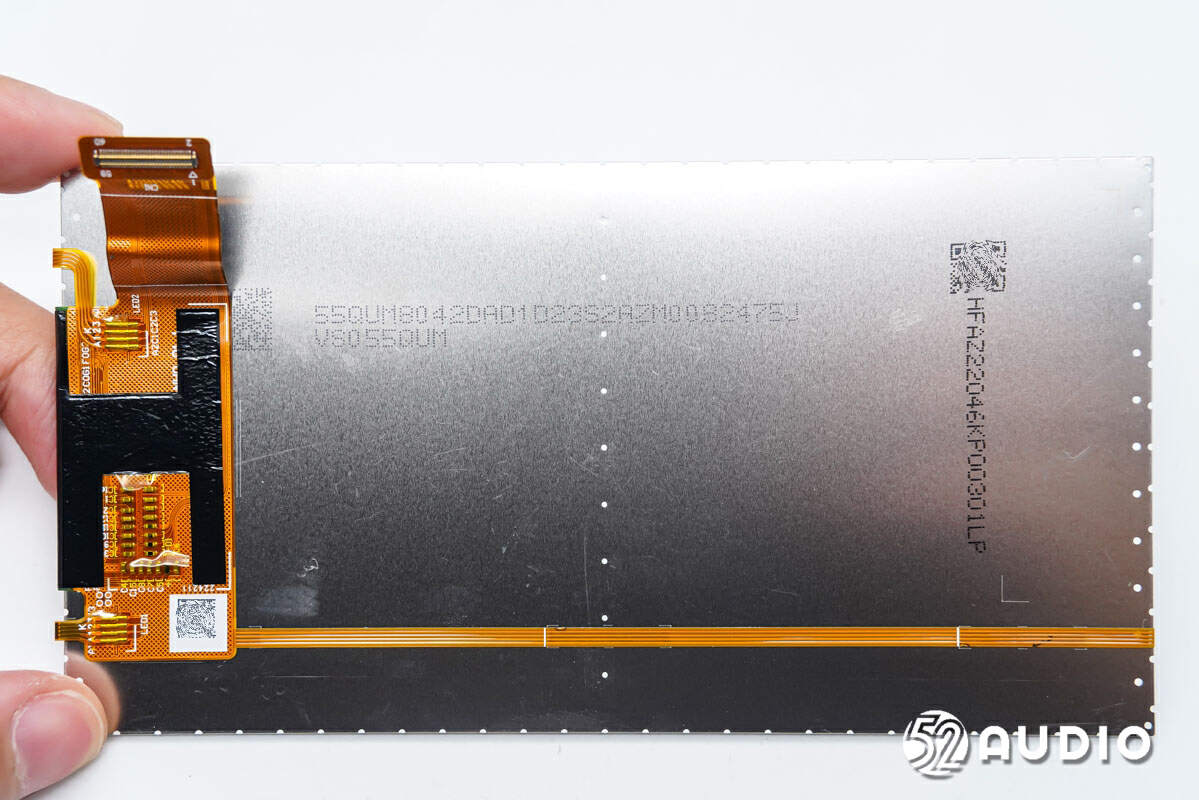

屏幕背面排线电路一览。

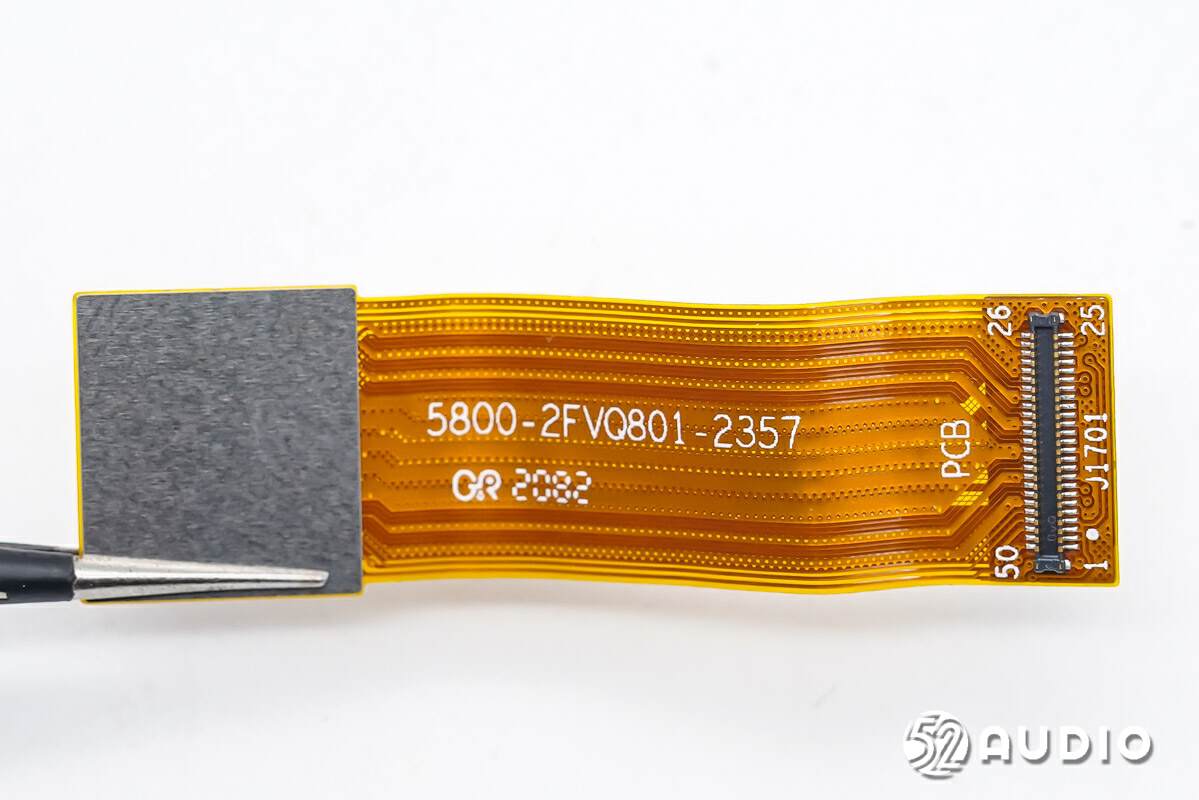

串联屏幕和主板的排线电路一览，两侧均采用BTB连接器连接。

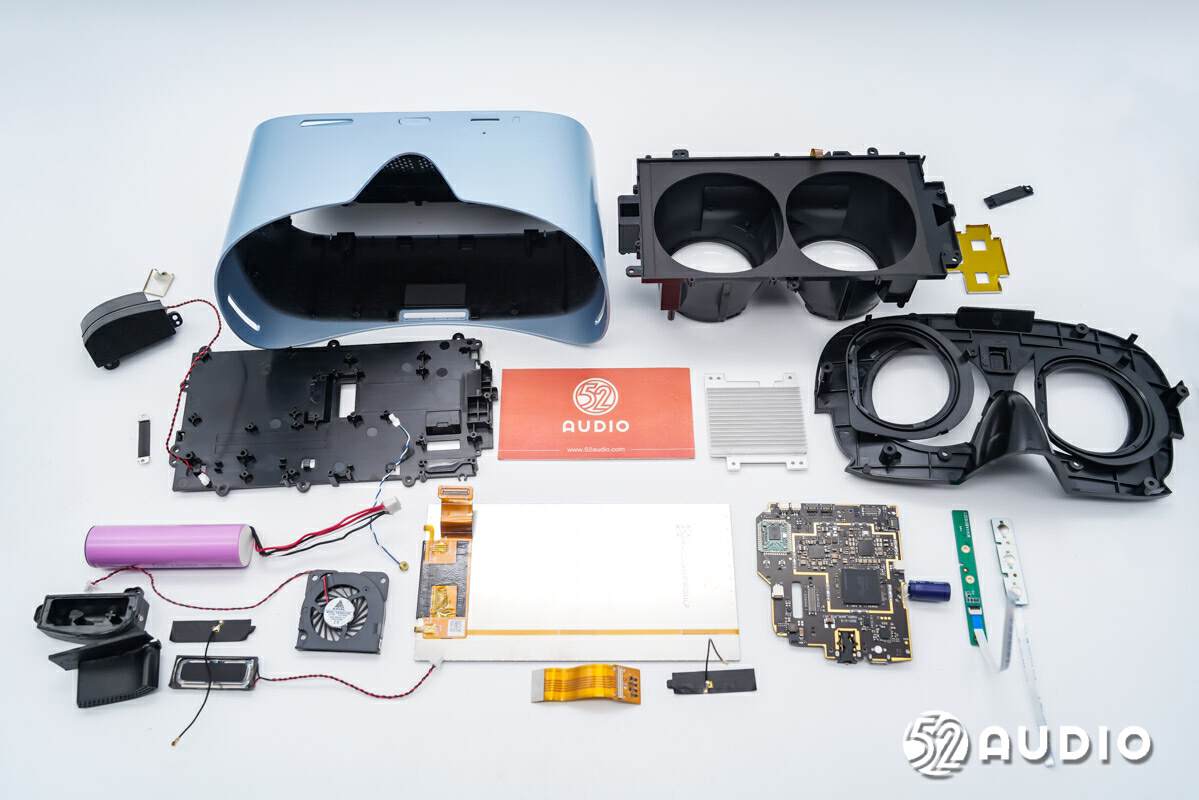

SKYWORTH创维S802 VR一体机主机拆解全家福。
手柄拆解

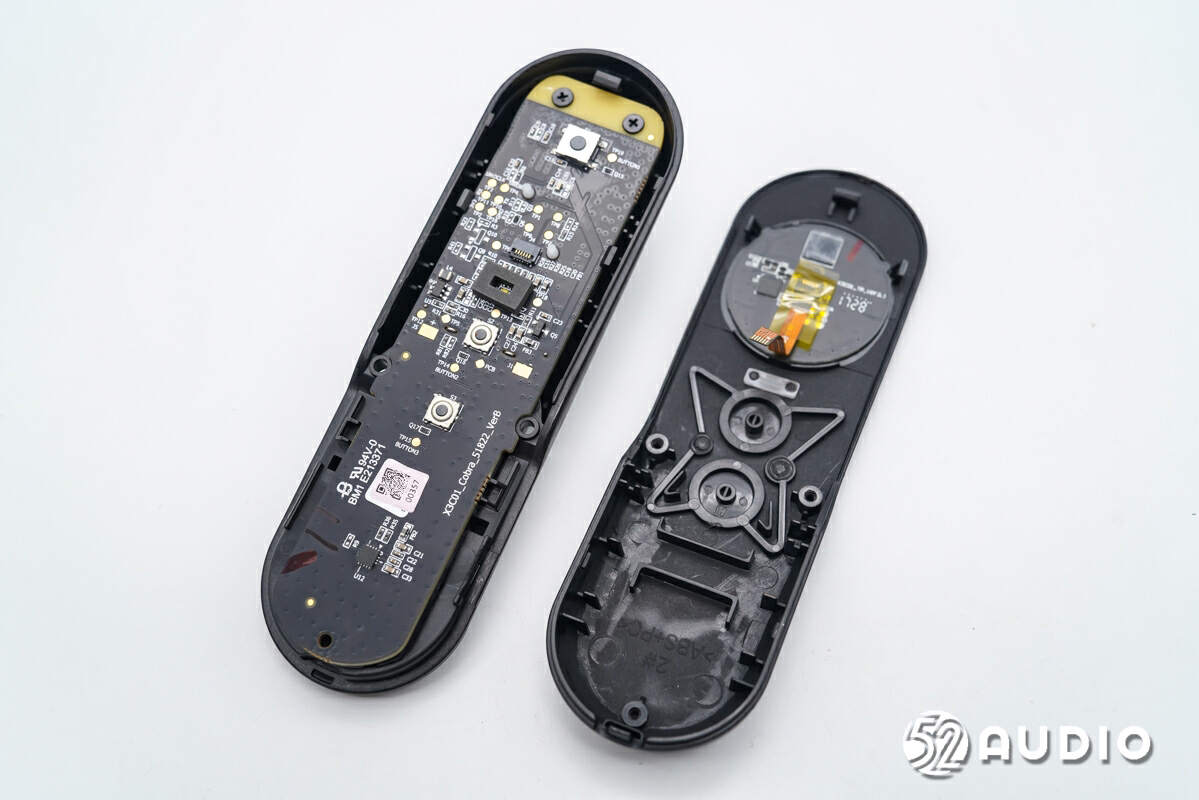

拆开手柄腔体。

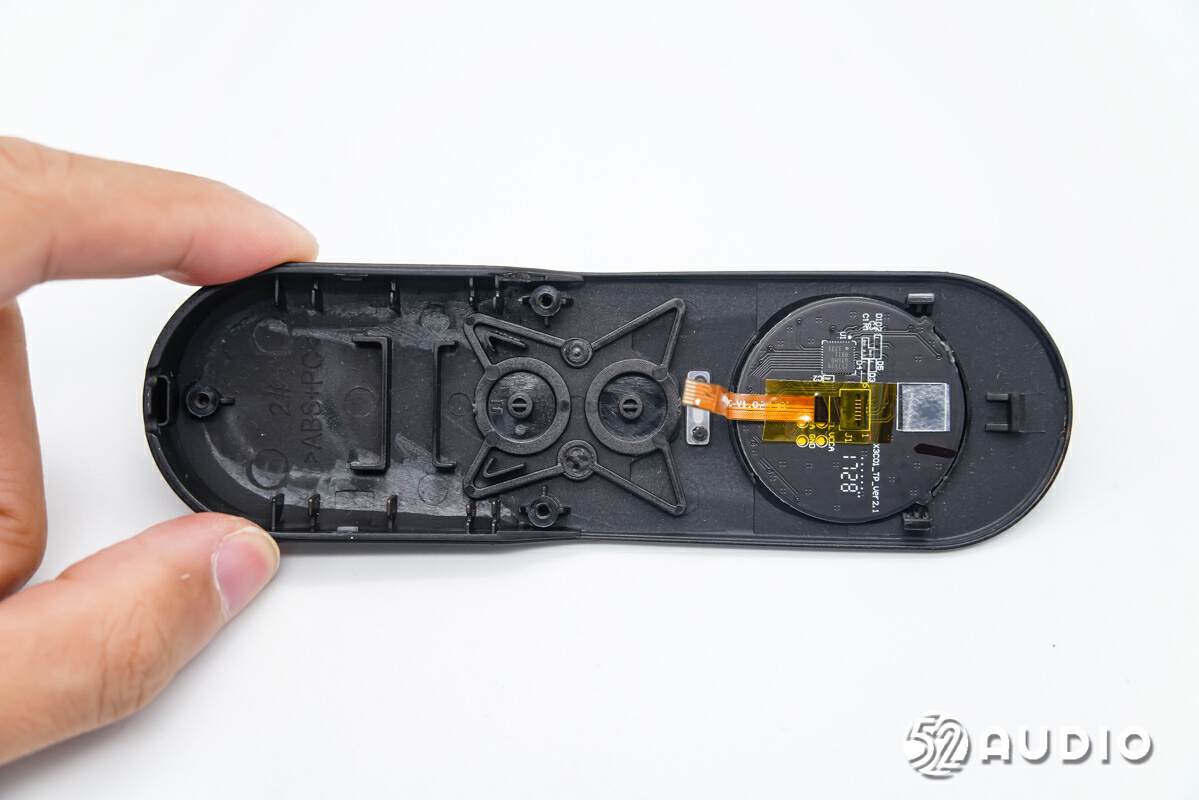

手柄盖板内侧结构一览，固定有触控板，通过排线和连接器连接主板。

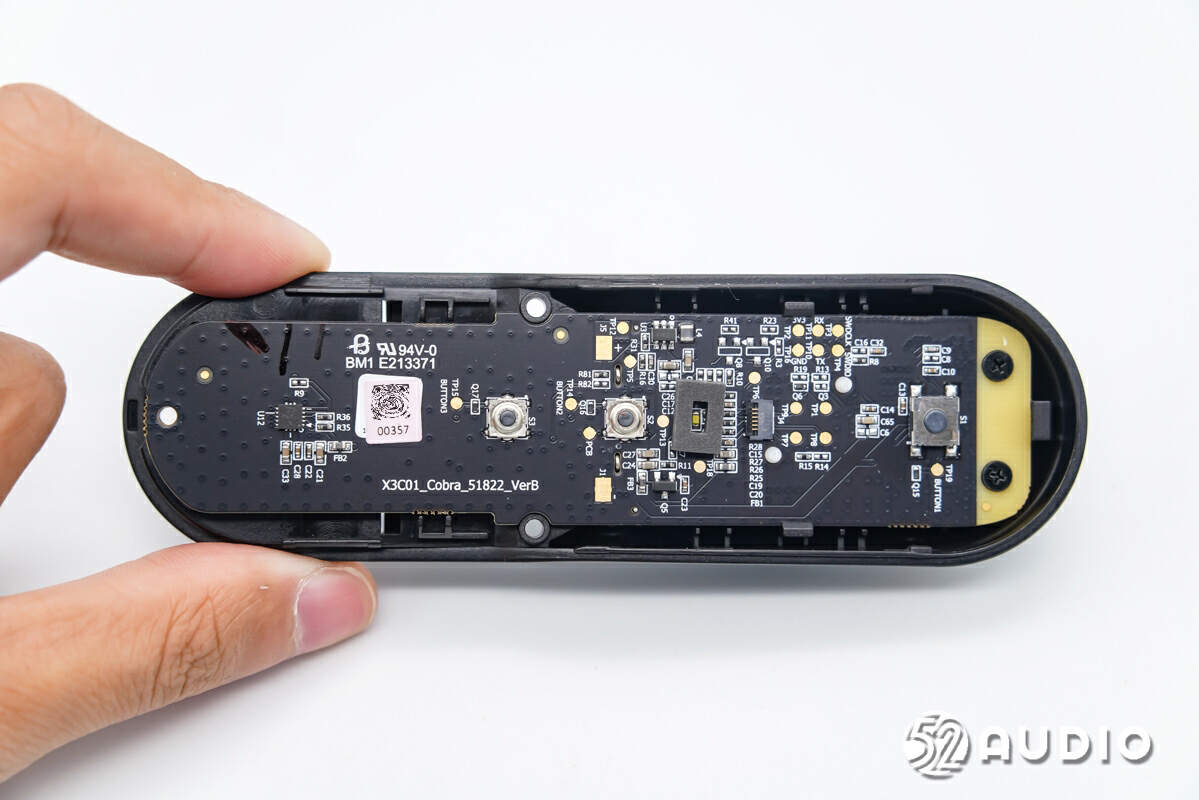

手柄内部主板单元结构一览。

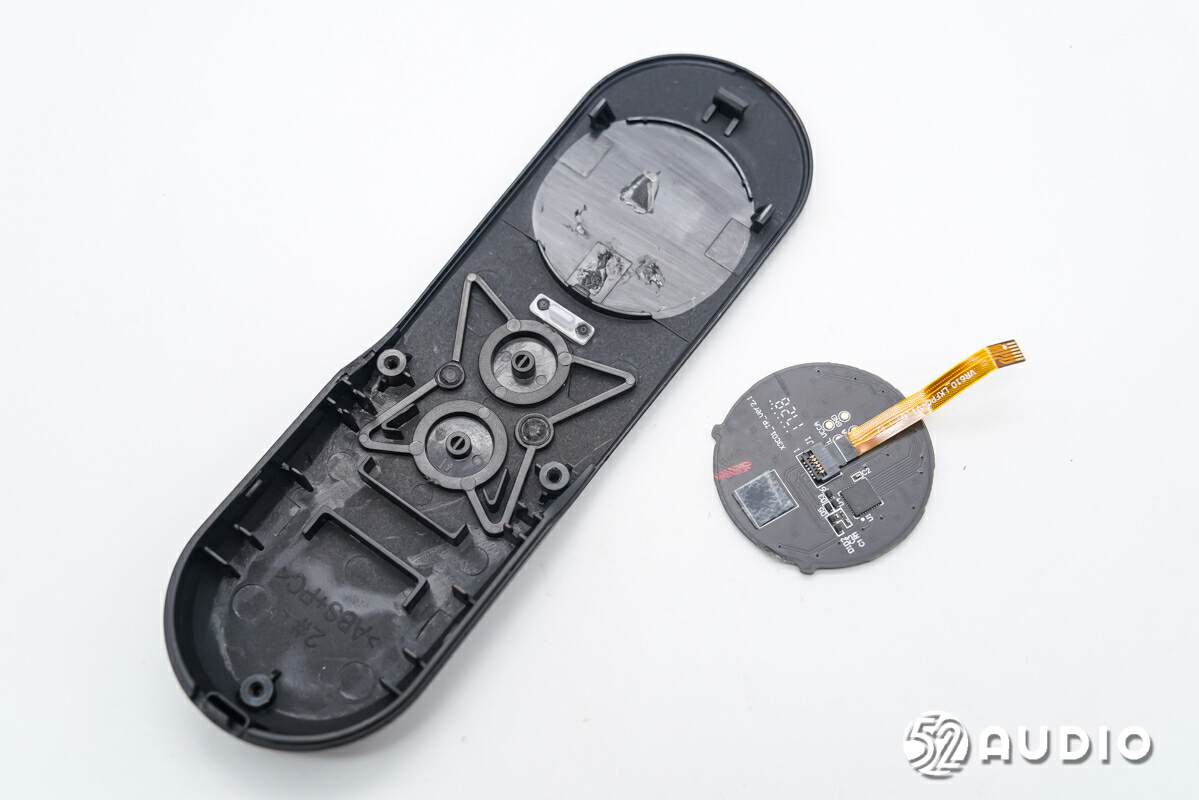

取掉触控板，盖板内侧结构一览。

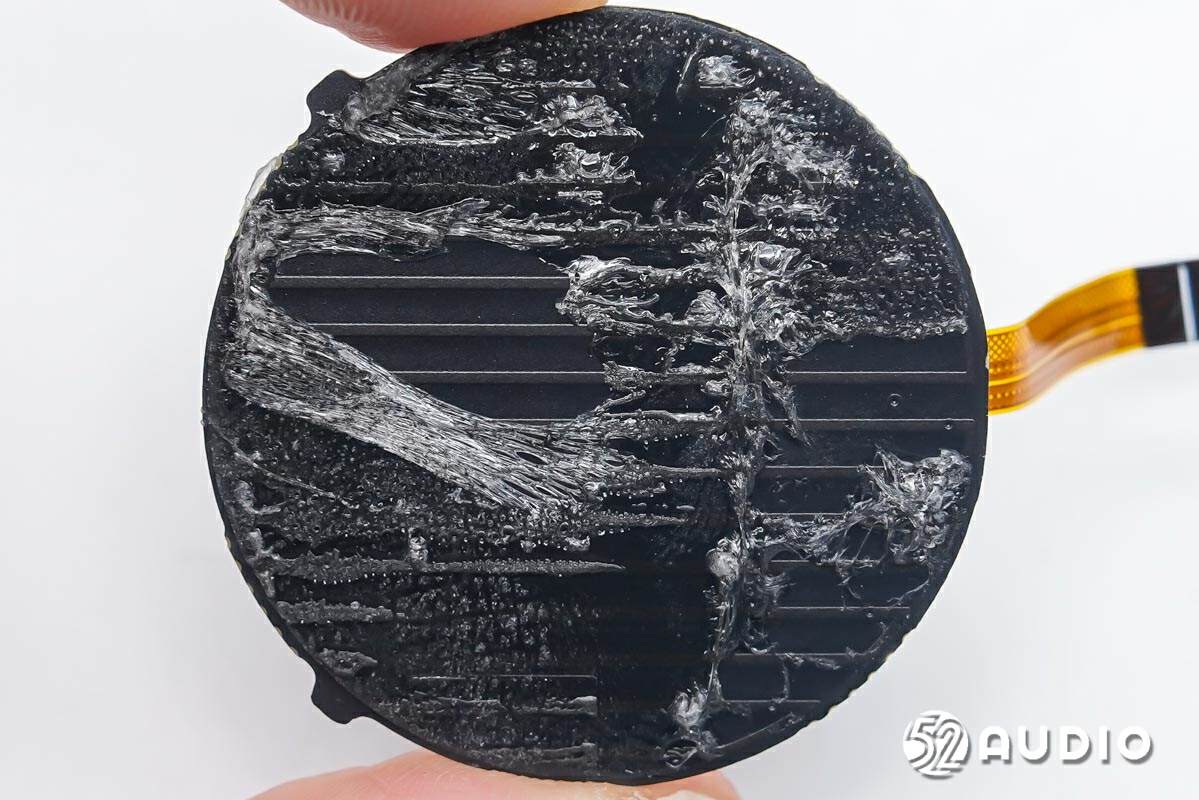

触控板背面通过双面胶与盖板固定。

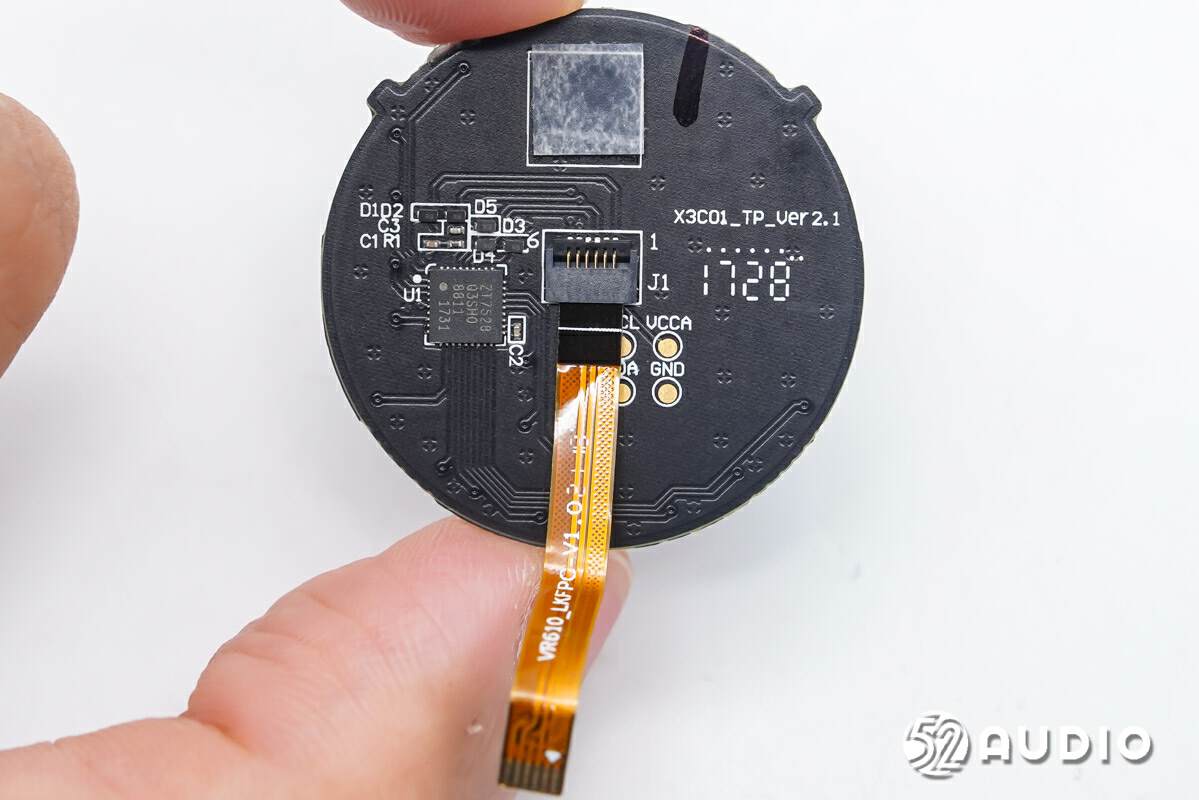

触控板上电路一览。

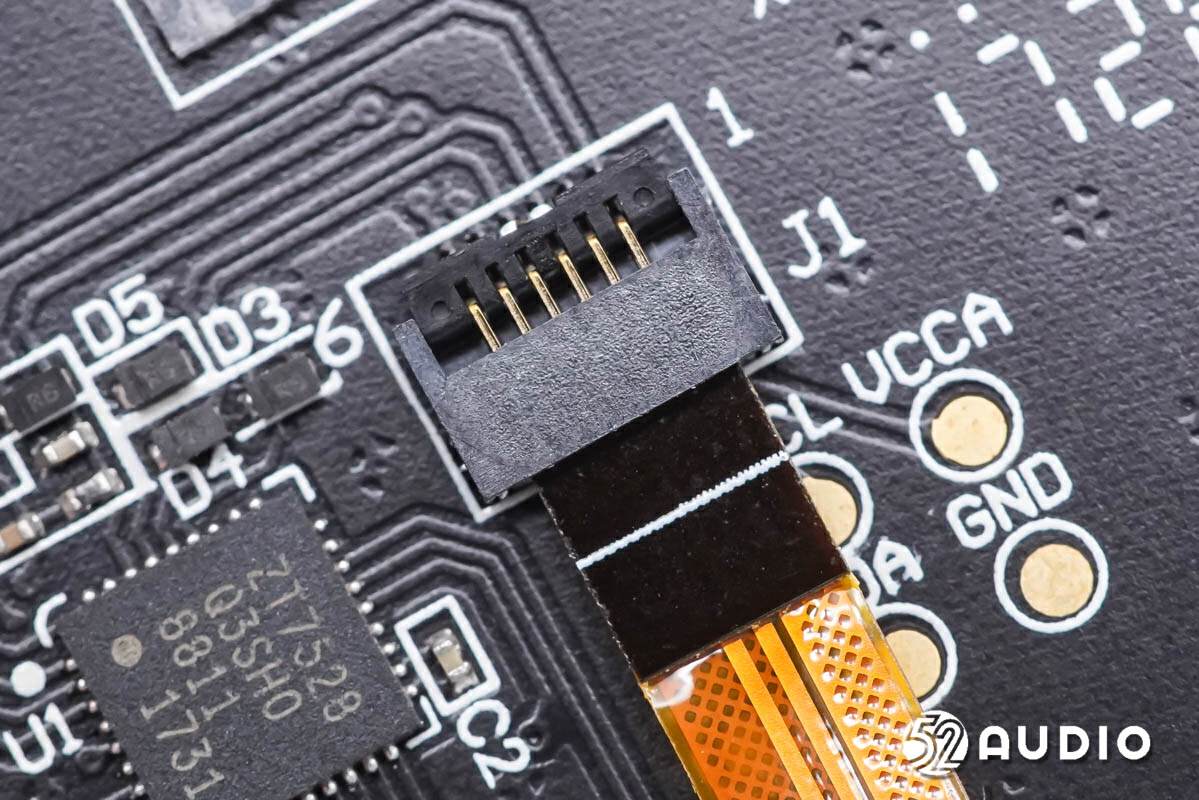

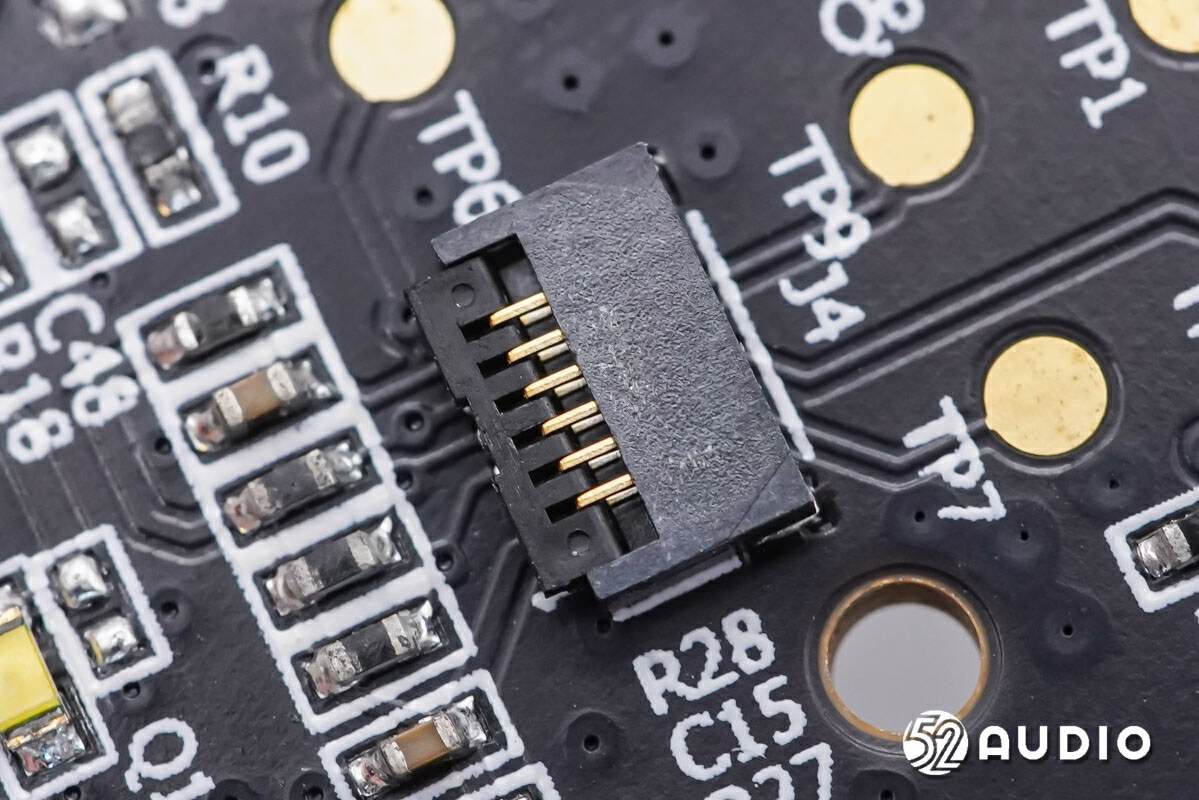

与主板连接的排线ZIF连接器特写。
丝印ZT7528的触摸控制IC。

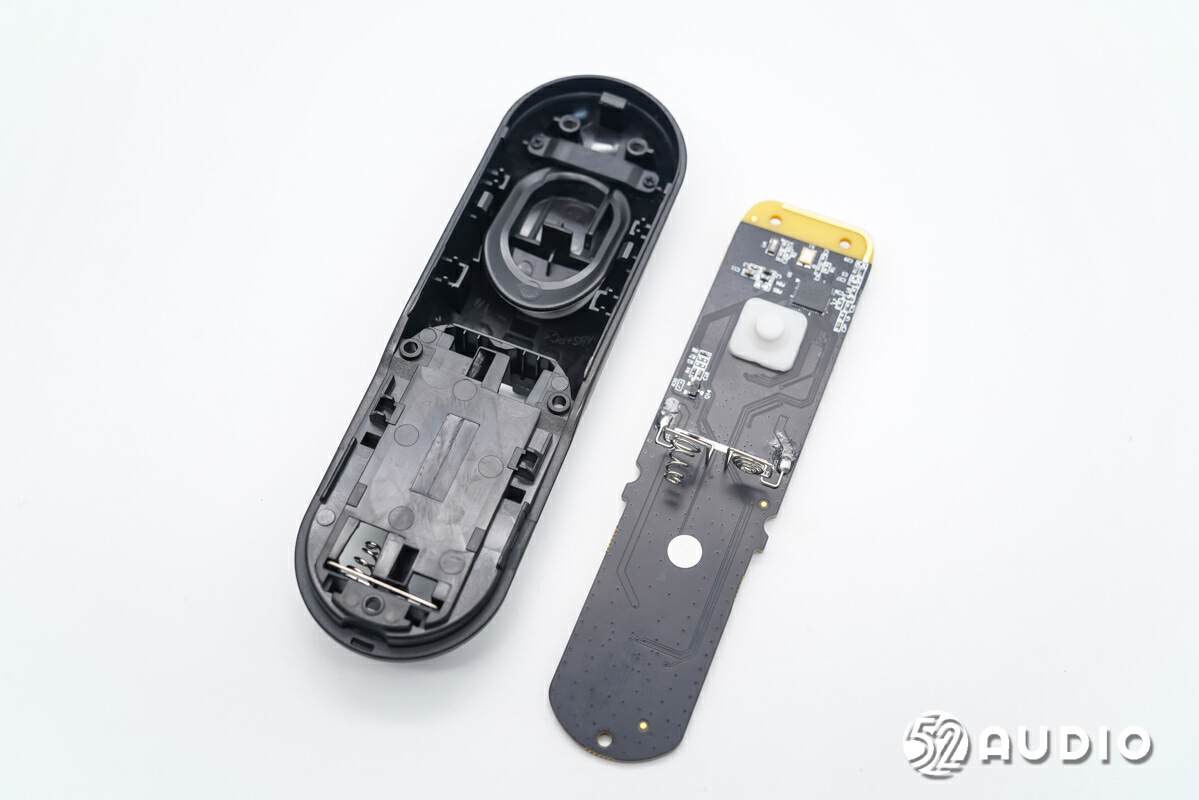

取出腔体内部主板单元，腔体底部结构一览。

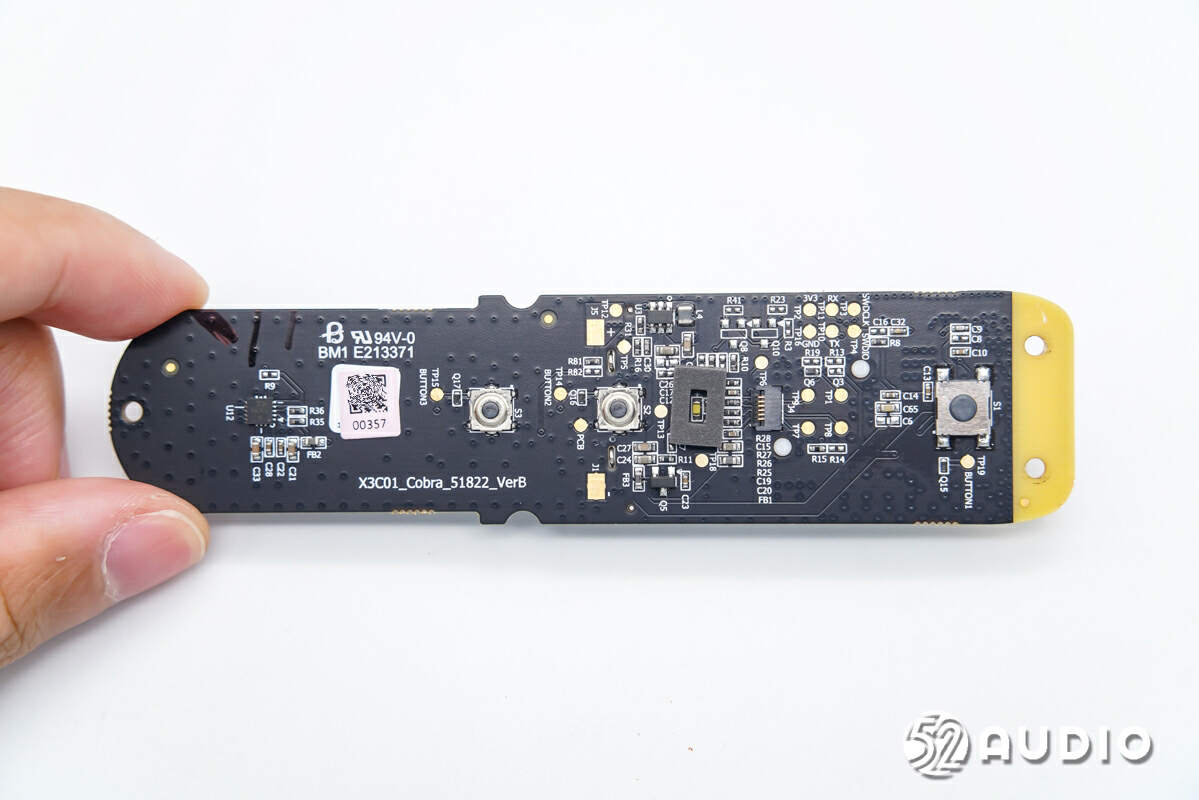

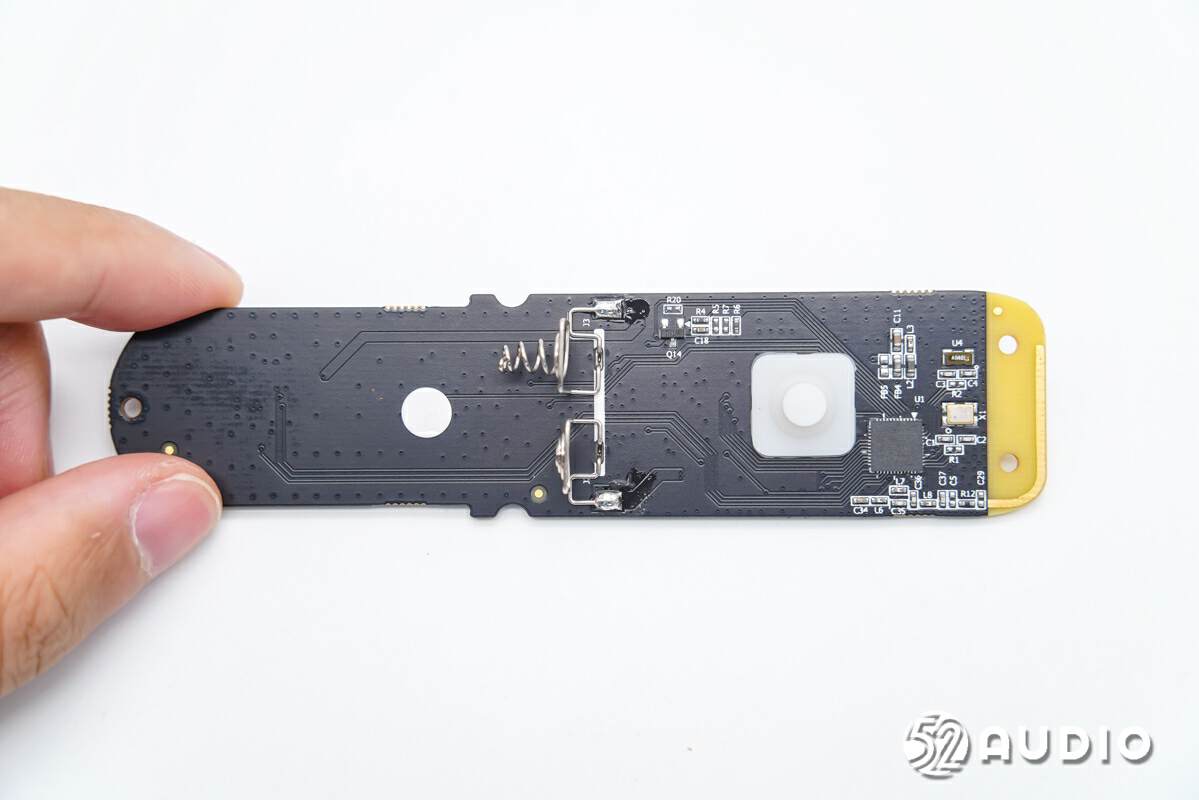

手柄主板一侧电路一览。
手柄主板另外一侧电路一览，设置有连接电池正负极的弹簧连接器；扳机键/触发键上设置橡胶缓冲键帽。

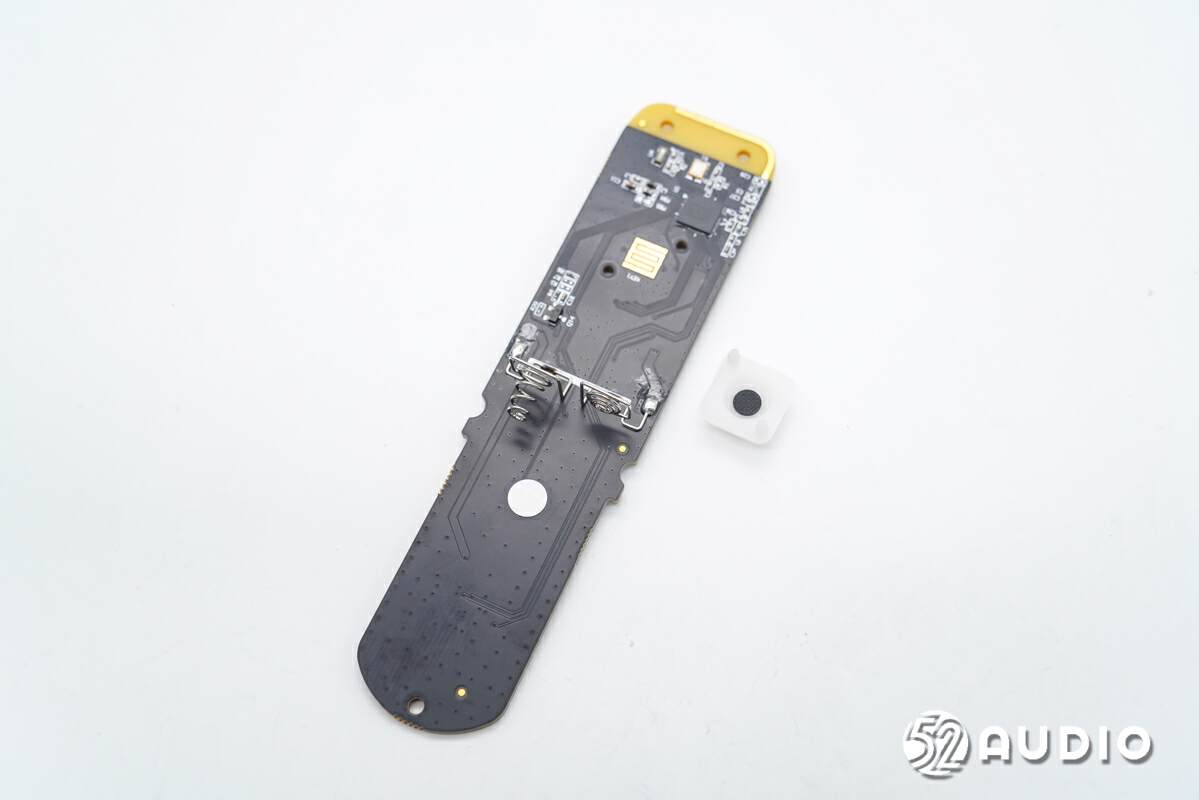

取掉键帽，主板电路一览。
键帽内侧特写。

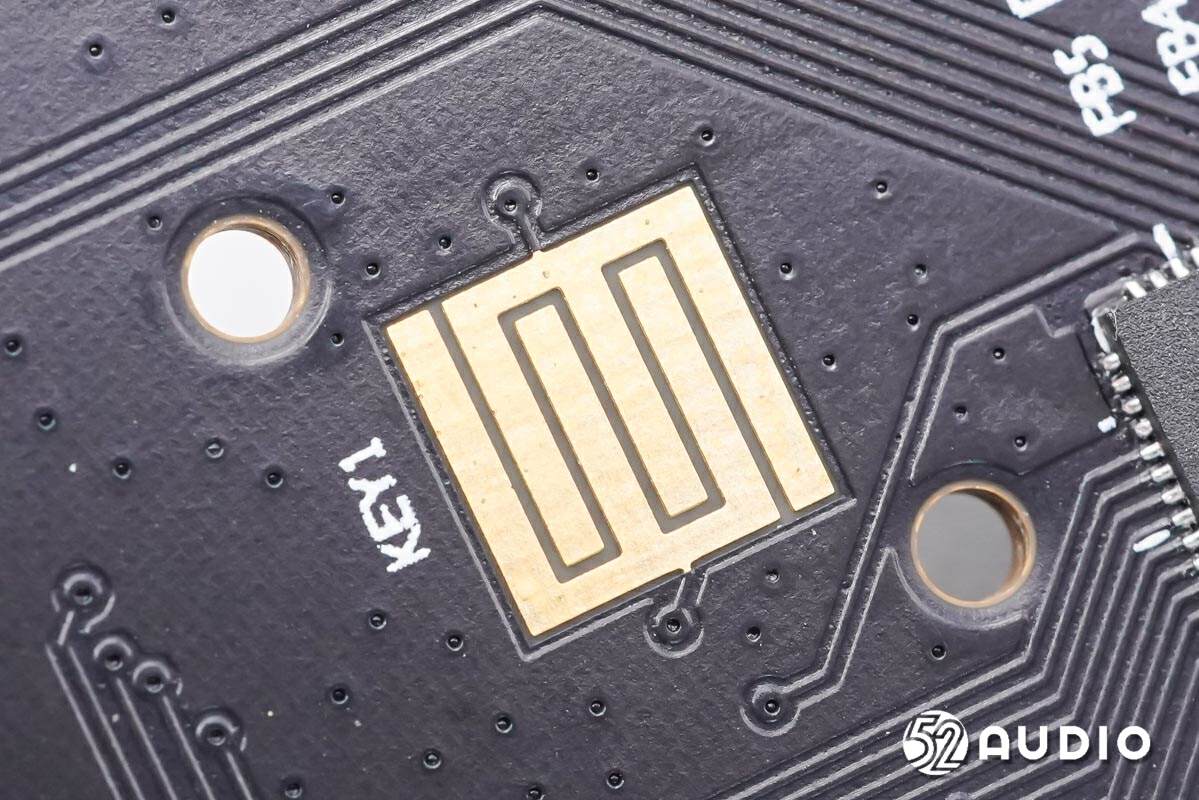

主板上扳机键/触发键的镀金触点特写。

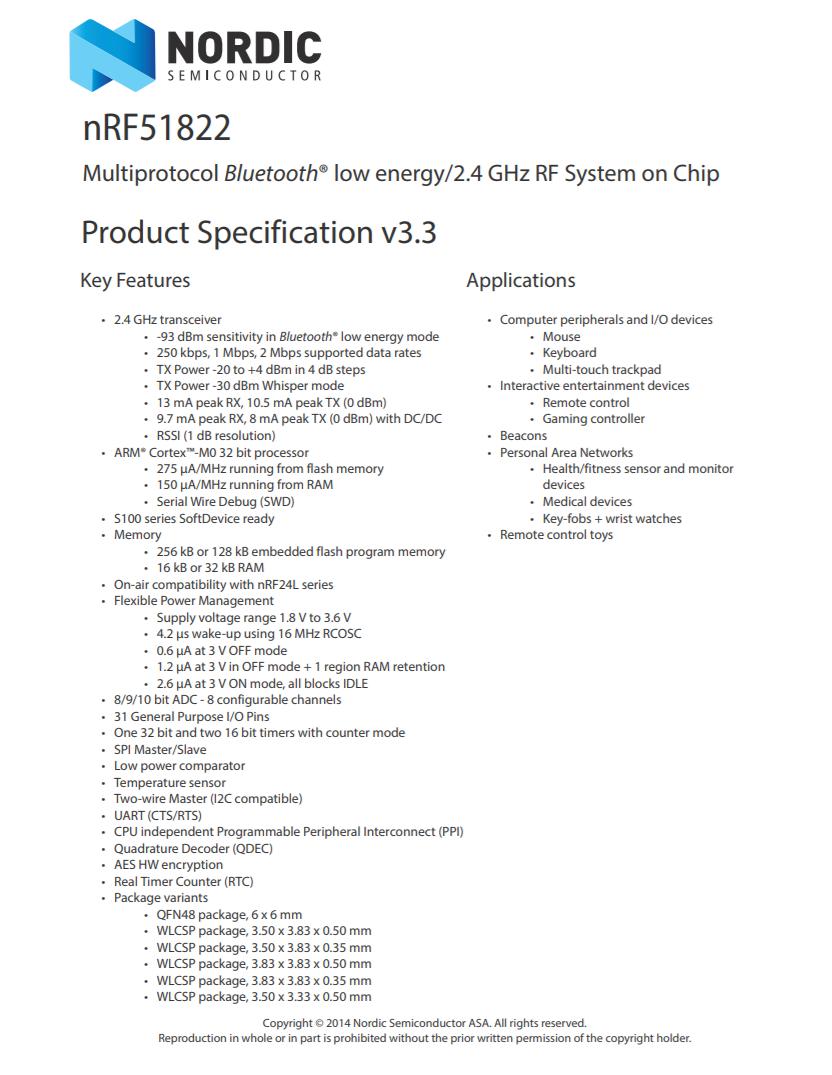

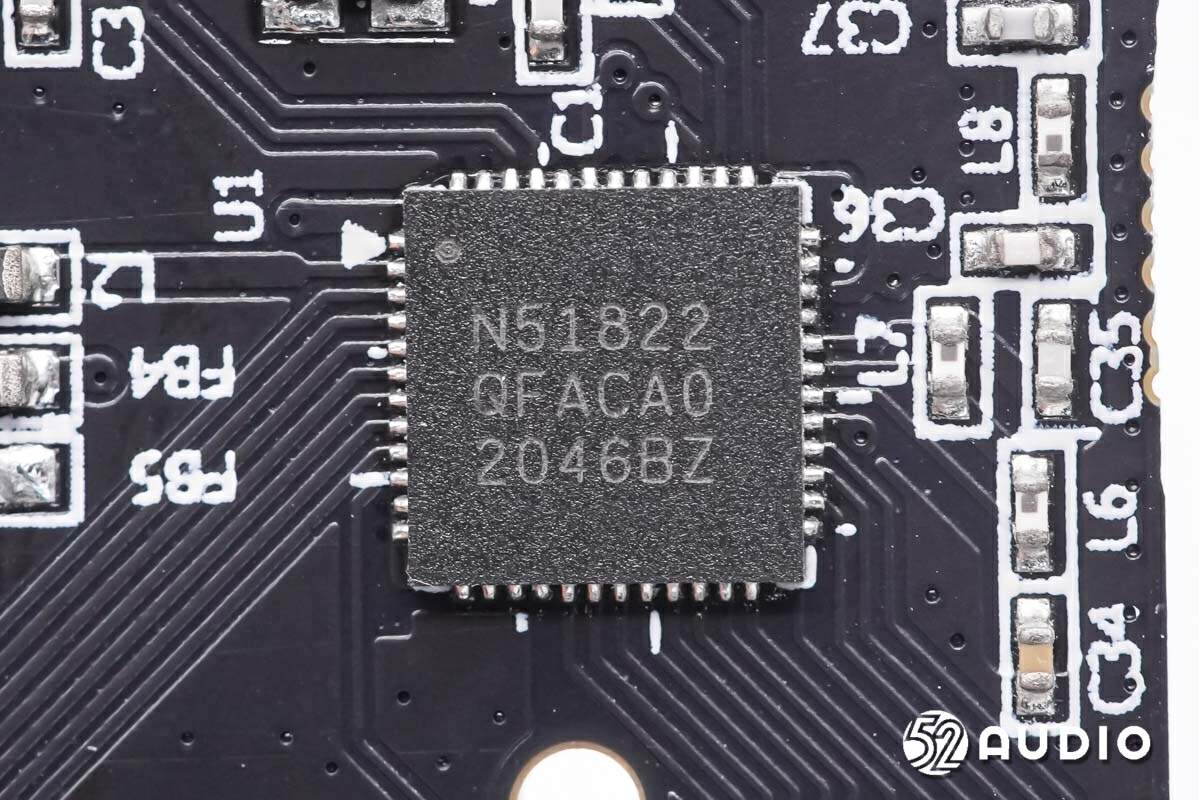

Nordic nRF51822多协议SoC，适用于蓝牙低功耗和2.4GHz超低功耗无线应用。nRF51822内核是具有256kB flash+16kB RAM的32位ARM® Cortex-M0 CPU，嵌入式2.4GHz收发器支持蓝牙低功耗及2.4GHz操作，其中2.4GHz模式与Nordic Semiconductor的nRF24L系列产品无线兼容。
Nordic nRF51822多协议SoC。

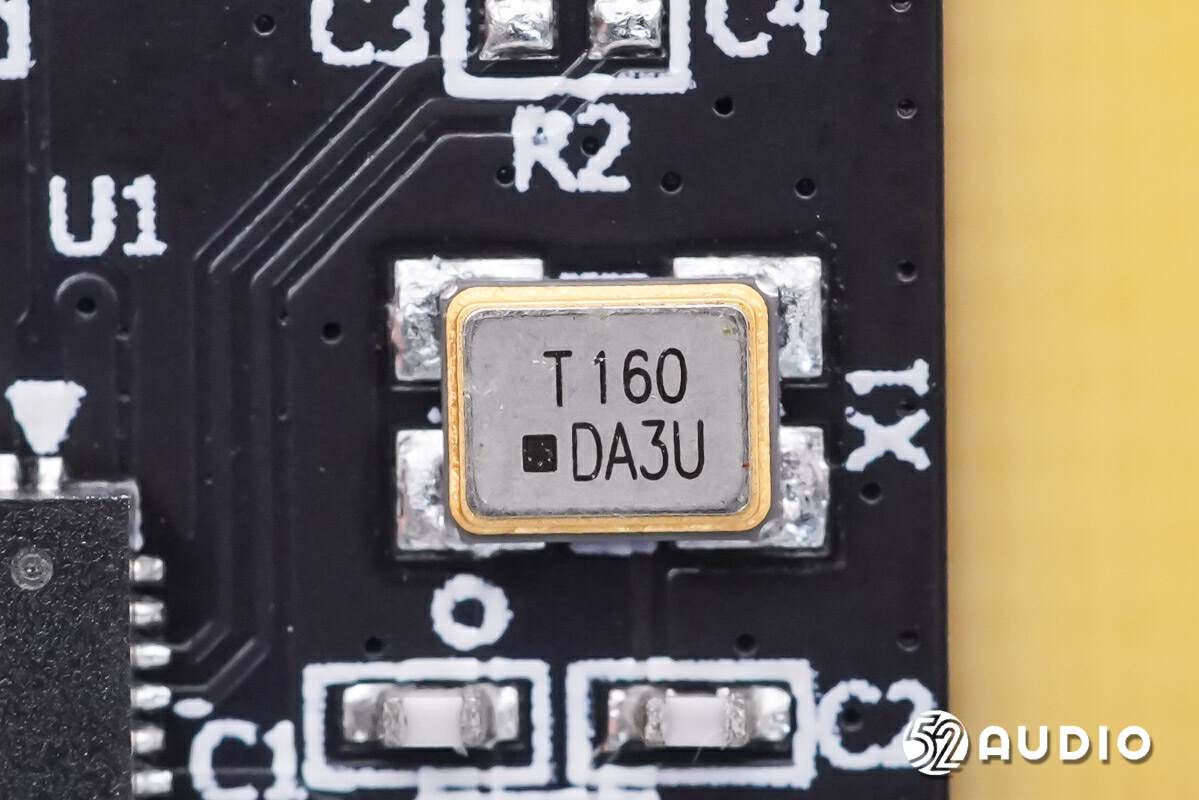

为多协议SoC提供时钟的晶振特写。

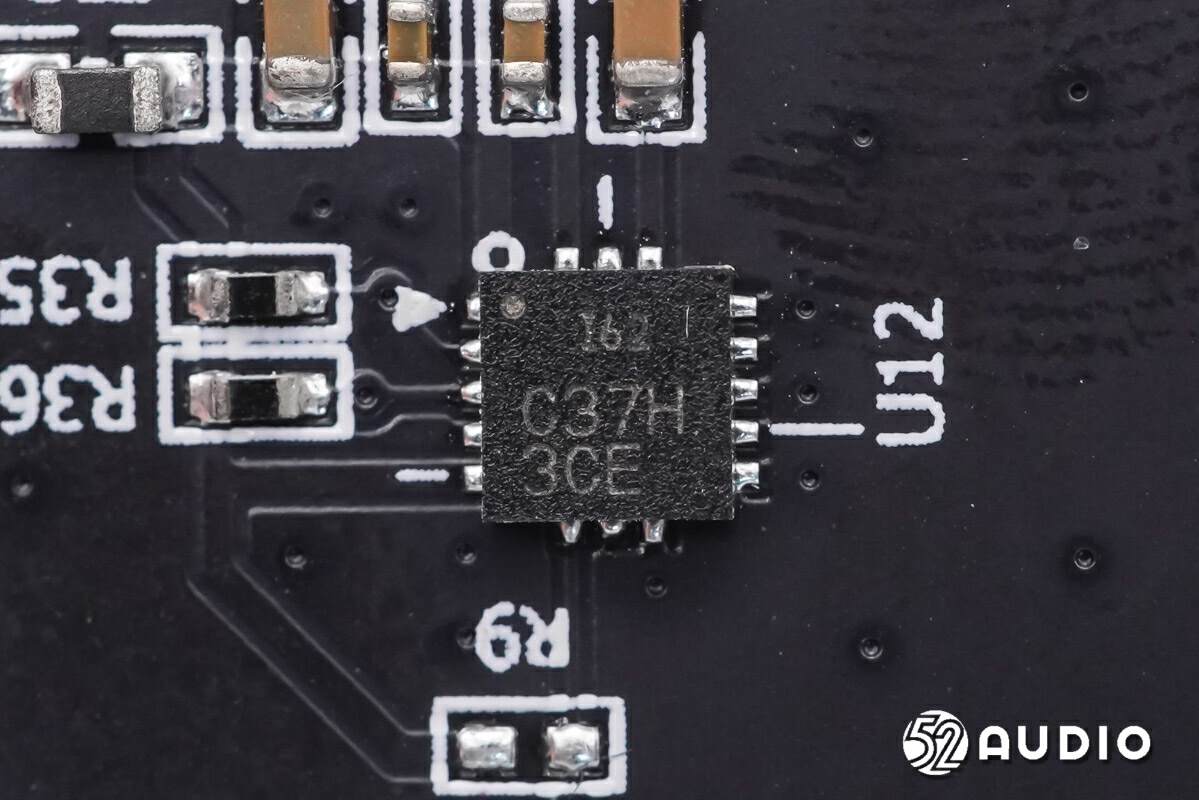

丝印I62的六轴传感器，用于采集用户运动操作数据。

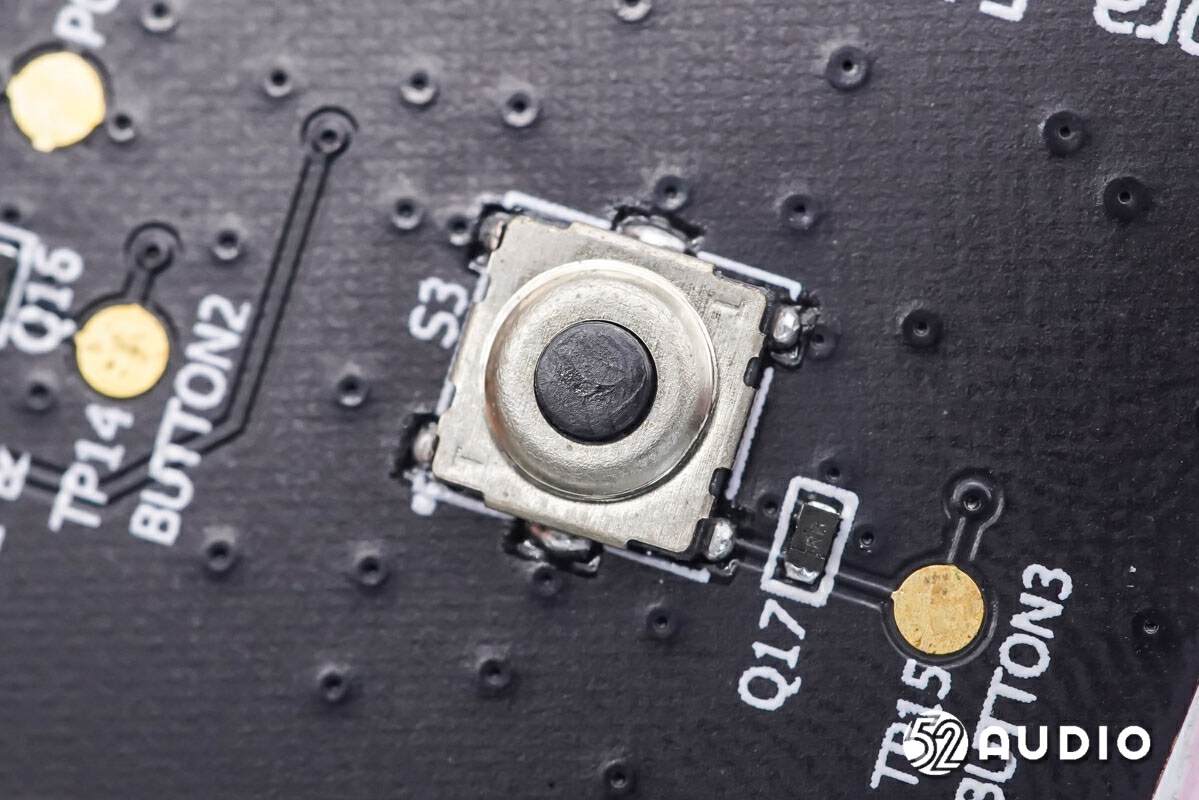

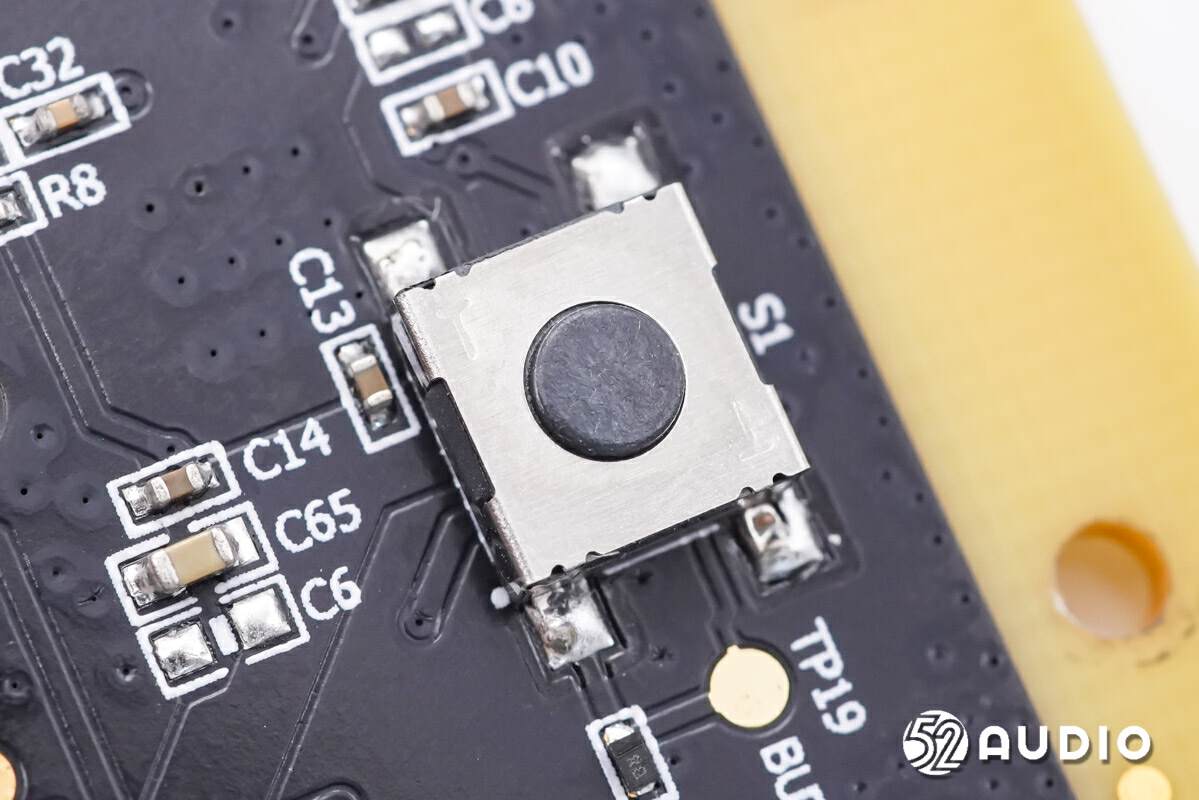

对应触控板的确认键特写。
功能按键特写，App键和Home键采用了相同规格。

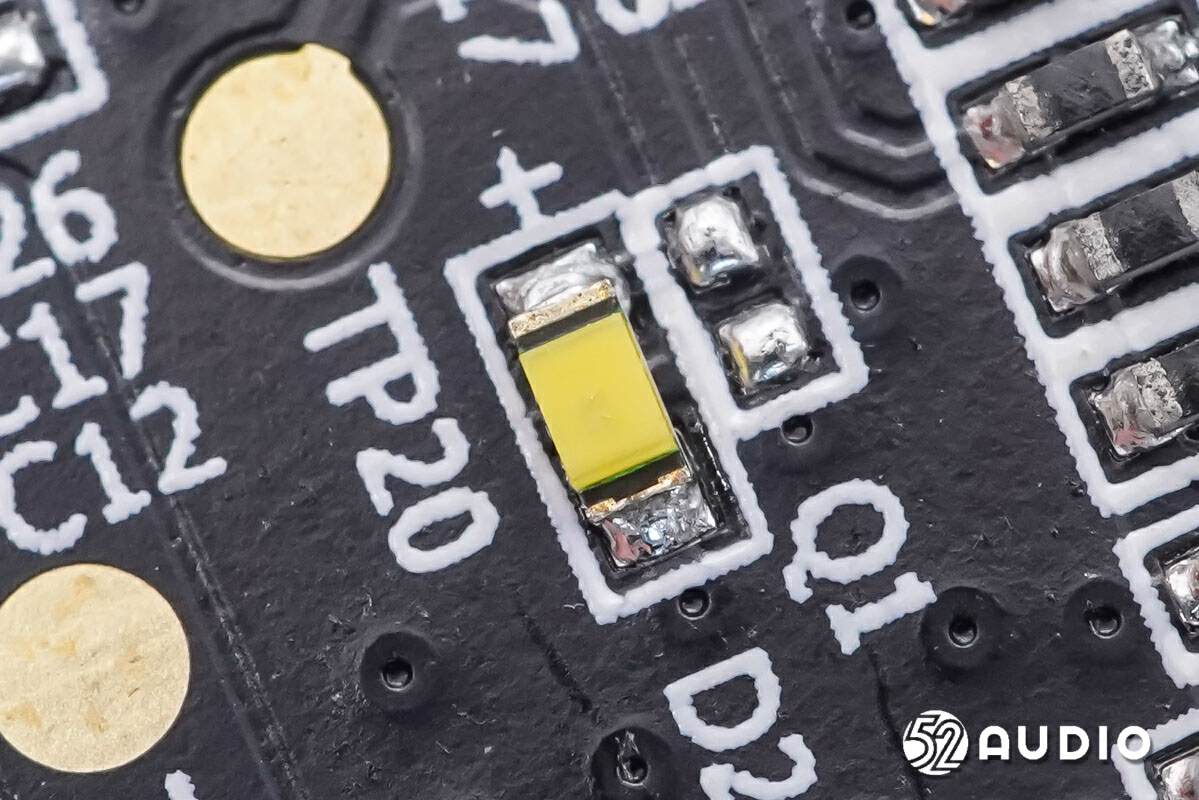

LED指示灯特写，用于反馈工作状态。

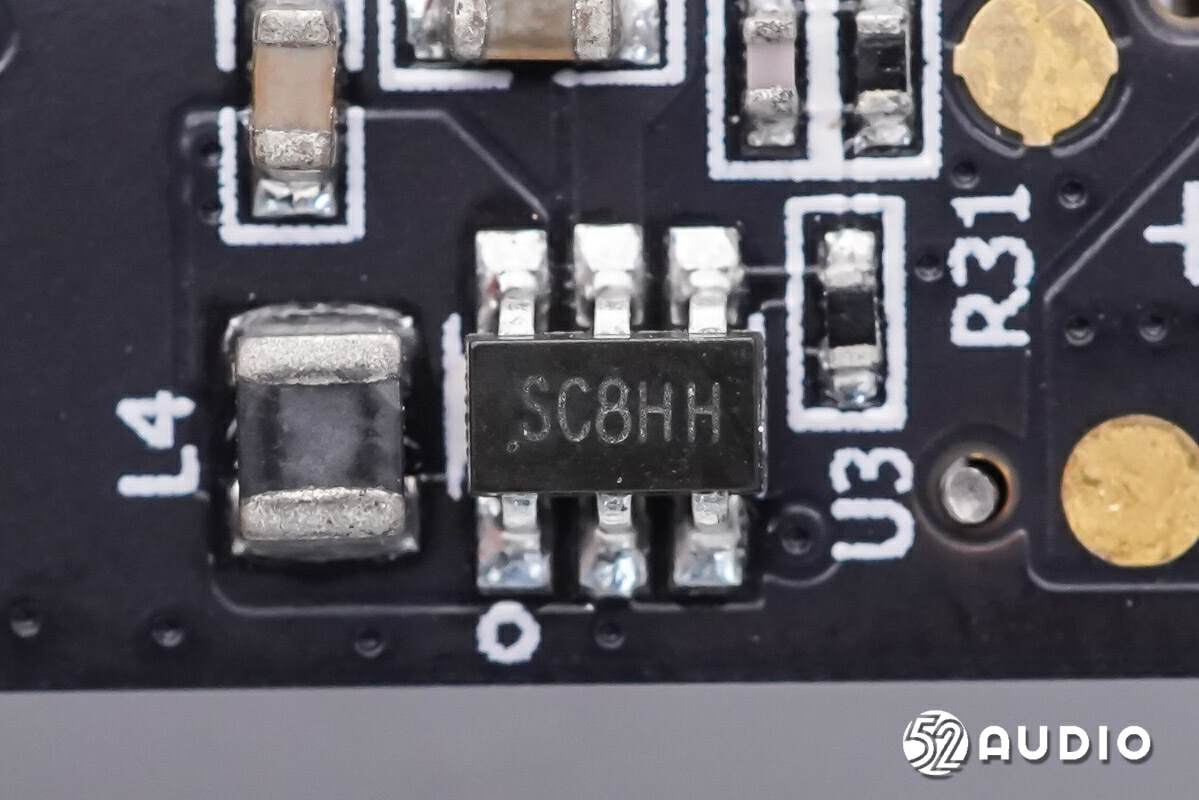

丝印SC8HH的电源IC。
连接触控板排线的ZIF连接器。

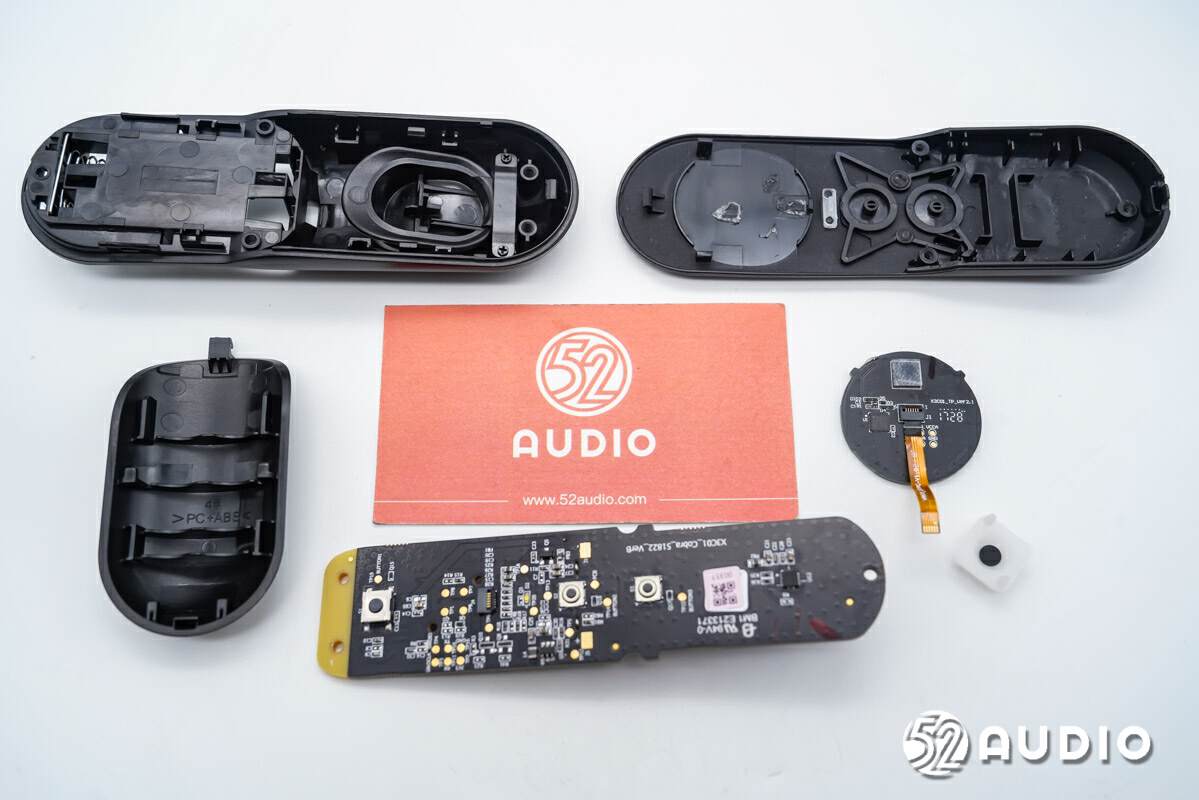

SKYWORTH创维S802 VR一体机手柄拆解全家福。
三、我爱音频网总结
SKYWORTH创维S802 VR一体机在外观设计方面，采用了圆角方形设计，磨砂质感，整机体积相对比较小巧，重量仅约为409.4g，搭配柔软亲肤的透气面罩，可自由调节的弹性头戴，提供了较为舒适的佩戴体验。
内部结构配置方面，主机内置3600mAh圆柱形锂电池，搭载4K显示屏，双非球镜片，双扬声器和单麦克风单元，设置有完善的散热系统。主板上采用了Samsung三星KLMBG2JETD-B041 32GB eMMC存储器，SK hynix海力士H9HKNNNDGUMU LPDDR4内存和Qualcomm高通骁龙821移动平台，高通QCA6174A WiFi/蓝牙二合一SoC，高通WCD9335 Aqstic音频编解码器，高通PM8996和PMI8996电源管理芯片，Willsemi韦尔半导体多颗TVS二极管，TI德州仪器TPD5S115 HDMI配套芯片，以及一颗用于采集运动数据的6轴传感器等。
手柄采用双节AAA电池供电，腔体内部主要包括主板和触控板，触控板采用了一颗丝印“ZT7528”的触摸控制IC；主板上搭载Nordic nRF51822多协议SoC用于与主机连接，内置32位ARM Cortex-M0 CPU，具有256kB flash+16kB RAM；一颗六轴传感器，用于采集用户运动数据。
