张俊生 张祖军

中南勘察设计院集团有限公司 长沙理工大学土木工程学院

摘 要： 为探究大跨径连续刚构桥在各维度地震作用下结构受力规律，基于随机振动理论，将虚拟激励法应用至连续刚构桥抗震分析中。并以某(65+120+65)m连续刚构桥为分析对象，选取Clough-Penzien功率谱模型对比分析了各维地震激励下主梁和桥墩力学响应特征。计算结果表明：一维激励下，各方向的激励荷载分别控制各方向的弯矩；纵向+横向二维激励下主梁纵向和横向弯矩与纵向、横向一维激励规律大致相同，均方根结果有小幅增大；在竖向激励下，结构反对称振型被激发，使得主梁和桥墩弯矩值有所降低；结构位移变化规律与弯矩变化规律大致相同。

关键词： 连续刚构桥;随机振动理论;虚拟激励法;力学特征;

基金： 国家重点基础研究发展计划(“九七三”计划)项目(2015CB057701);

0 引言

近年来，连续刚构桥凭借跨径大、整体性好、受力明确等优势，在我国西南部山区大跨径桥梁建设中占据了主体地位。但西南山区属于地震频发地区，在大跨径刚构桥梁设计时必须考虑地震效应的影响[1,2]。目前已有众多学者对桥梁在地震作用下的力学响应特征进行了研究。但是目前大部分研究中对于连续刚构桥的抗震分析方法主要为反应谱法和时程分析[3],以上2种方法对于桥梁结构抗震分析均有一定的局限性，反应谱法本质上是一种静力法，仅适用于结构线弹性工作范围，时程分析法对波形的适应度有限，仅能用于部分特定波形，因此使用以上2种方法分析结构在地震作用下的随机振动响应均有一定误差。虚拟激励法是一种高次超静定结构地震分析的方法，在特大跨径斜拉桥、悬索桥抗震分析中应用广泛[4]。本文将其引入连续刚构桥抗震分析中，探究连续刚构桥地震主梁和桥墩的力学响应特征，为大跨径连续刚构桥抗震分析提供一种新思路。

1 基于绝对位移法的虚拟激励直接求解理论

对于任一结构来说，在三维地震激励下，其振动方程可表示为式(1)[5]。

[Mss MsbMbs Mbb]{X⋅⋅sX⋅⋅b}+[Css CsbCbs Cbb]{X⋅⋅sX⋅⋅b}+[Kss KsbKbs Kbb]{XsXb}={0Pb}         (1)[Μss ΜsbΜbs Μbb]{X⋅⋅sX⋅⋅b}+[Css CsbCbs Cbb]{X⋅⋅sX⋅⋅b}+[Κss ΚsbΚbs Κbb]{XsXb}={0Ρb}         (1)

式中： S 和 b 分别为非支撑节点和支撑节点； M 为质量矩阵； C 为阻尼矩阵； K 为刚度矩阵； X s 为节点位移位移向量； X b 为地面强迫位移向量，其一阶和二阶导数分布为速度和加速度向量； P b 为地震力矩阵向量。

令Pb=Mb⋅u⋅⋅bΡb=Μb⋅u⋅⋅b,将式(1)中的第2项展开，可得到式(2)方程。

Mbs⋅X⋅⋅s+Mbb⋅X⋅⋅+Cbs⋅X˙s+Cbb⋅X˙b+Kbs⋅Xs+Kbb⋅Xb=Mb⋅u⋅⋅b         (2)Μbs⋅X⋅⋅s+Μbb⋅X⋅⋅+Cbs⋅X˙s+Cbb⋅X˙b+Κbs⋅Xs+Κbb⋅Xb=Μb⋅u⋅⋅b         (2)

由于式(2)中交叉项过多，为消去交叉项，等式两边同时乘以 M -1 b ,其中，令 M b →∞,则 M -1 b →0,整理后可得式(3)。

X⋅⋅b=u⋅⋅b         (3)X⋅⋅b=u⋅⋅b         (3)

根据式(3),求得结构支撑点位置的加速度后，即得到地震作用的实际加速度值，将式(3)代入式(1)中第1项， 并展开得到式(4)。

Mbs⋅X⋅⋅s+Msb⋅u⋅⋅s+Cbs⋅X˙s+Csb⋅u˙b+Kss⋅Xs+Ksb⋅us=0         (4)Μbs⋅X⋅⋅s+Μsb⋅u⋅⋅s+Cbs⋅X˙s+Csb⋅u˙b+Κss⋅Xs+Κsb⋅us=0         (4)

移项并整理可得：

Mss⋅X⋅⋅s+Css⋅Xs+Kss⋅Xs=−(Msb⋅u⋅⋅b+Csb⋅u˙s+Ksb⋅us)         (5)Μss⋅X⋅⋅s+Css⋅Xs+Κss⋅Xs=-(Μsb⋅u⋅⋅b+Csb⋅u˙s+Κsb⋅us)         (5)

在支撑位置施加以下虚拟荷载：

u∼⋅⋅s=P⋅eiωt,u∼⋅b=P⋅eiωt/ωt,u∼=−P⋅eiωt/ω2         (6)u∼⋅⋅s=Ρ⋅eiωt,u∼⋅b=Ρ⋅eiωt/ωt,u∼=-Ρ⋅eiωt/ω2         (6)

式中： P 表示功率谱矩阵，可由 S 0( w )= P *× PT 分解。

联立式(5)和式(6),可得到在虚拟激励荷载下的振动方程：

Mss⋅X⋅⋅s+Css⋅X˙s+Kss⋅Xs=−(Msb+Csb⋅1ωi−Ksb⋅1ω2)⋅Peiωt         (7)Μss⋅X⋅⋅s+Css⋅X˙s+Κss⋅Xs=-(Μsb+Csb⋅1ωi-Κsb⋅1ω2)⋅Ρeiωt         (7)

为简化计算，略去阻尼项，结构在虚拟激励荷载下的动力方程可变为：

Mss⋅X∼⋅⋅s+Css⋅X∼s+Kss⋅X∼s=−(Msb−Ksb⋅1ω2)⋅Peiωt         (8)Μss⋅X∼⋅⋅s+Css⋅X∼s+Κss⋅X∼s=-(Μsb-Κsb⋅1ω2)⋅Ρeiωt         (8)

式(8)为结构在随机荷载作用下的简谐振动方程，通过进行谐响应求解，可获得结构功率谱矩阵，见式(9),根据功率谱矩阵，可快速求解各阶谱矩阵，结合有限元分析可方便地求解内力响应均值。

SXsXs(ω)=X∼∗s⋅X∼Ts         (9)SXsXs(ω)=X∼s*⋅X∼sΤ         (9)

2 有限元建模和地震模型参数选取

2.1工程概况

以某大跨径连续刚构桥为研究对象，该桥桥跨组合为(65+120+65)m, 梁截面形式为单箱单室截面，主梁混凝土材料标号为C50,桥梁单幅桥面全宽为12.125 m。根部梁高为9 m, 跨中截面梁高3.5 m, 变截面段箱梁高度按1.8次抛物线变化。整体结构为三向预应力结构。下部结构为矩形墩，混凝土标号C40。桥址地震烈度为Ⅶ度，峰值加速度为0.05 g ,反应谱特征周期0.35 s。桥型布置图和截面图见图1、图2。

2.2有限元建模及参数选取

在ANSYS中直接实现虚拟激励荷载的模拟是极其困难的，传统方法是通过将绝对位移分解为等效静力位移项和相对动力位移项，一般均需确定静力影响矩阵，再根据影响矩阵确定静力项和动力项的虚拟激励荷载。当结构自由度较多时，静力影响矩阵会非常庞大，求解十分困难。而基于“大质量法”,通过在支撑位置施加极大质量块，在大质量块上施加虚拟激励荷载，将地震加速度求解等效为求解结构在支撑位置的加速度。该法可极大提高虚拟激励法在有限元分析中的计算效率[6,7,8]。

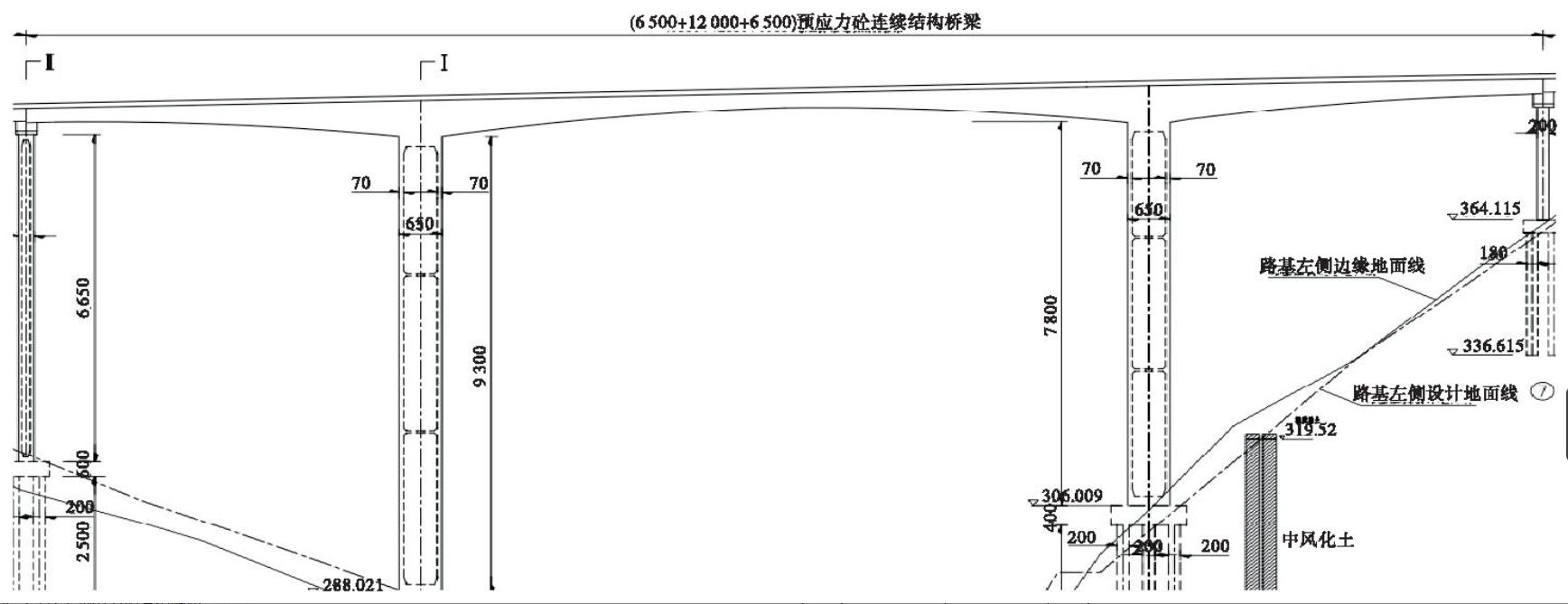

图1 桥型布置示意图(单位：cm) *载下**原图

Figure 1 Schematic diagram of bridge layout (Unit: cm)

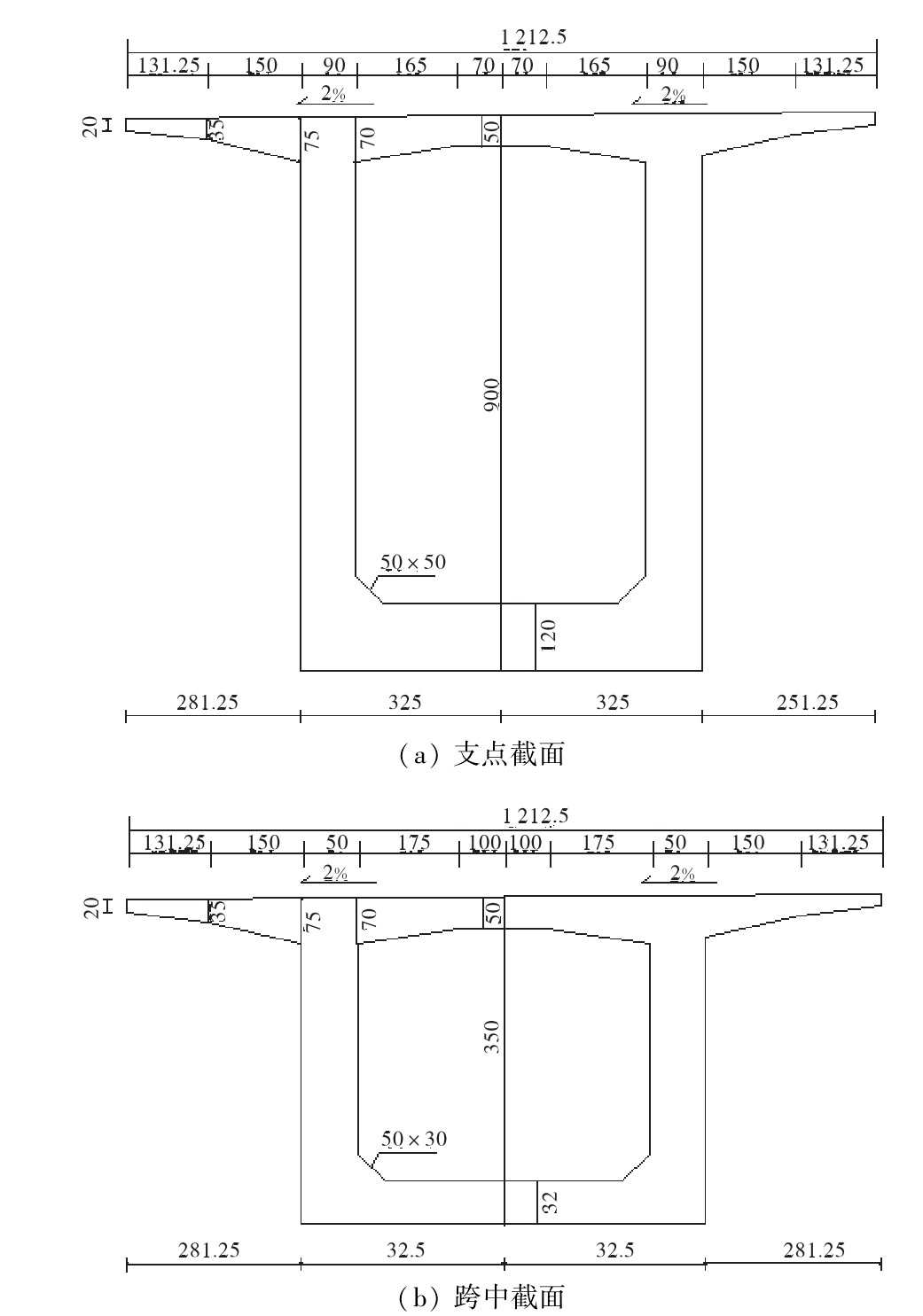

图2 支点和跨中截面示意图(单位：cm) *载下**原图

Figure Schematic diagram of fulcrum and mid-span section(Unit: cm)

使用APDL语言建立该桥ANSYS有限元模型，其中，主梁和主墩使用梁单元Beam188模拟，为简化计算，不考虑桩-土作用的影响，主墩底部使用固定约束条件，两侧桥台位置约束竖向位移，墩梁之间使用面固结约束。在各约束建立Mass21质量单元，以便于施加大质量块(一般取结构质量的106～109倍，本文拟取108)。有限元模型见图3。

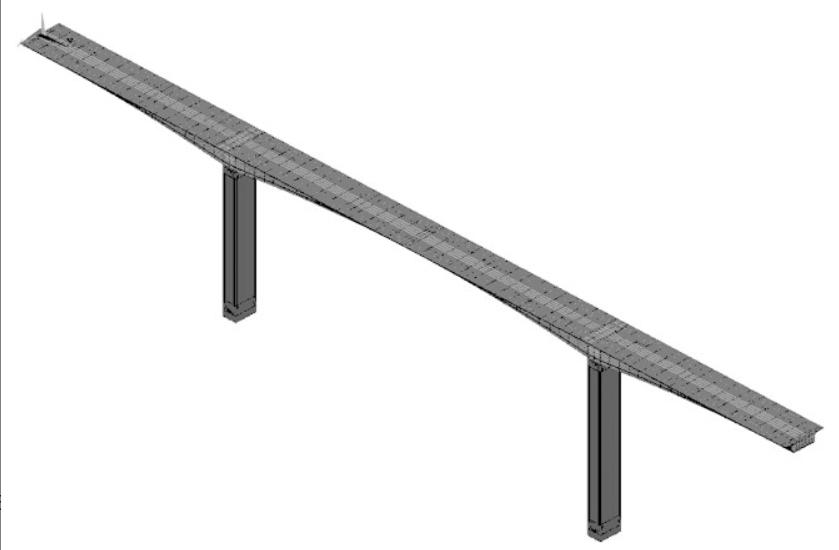

图3 有限元模型示意图 *载下**原图

Figure 3 Schematic diagram of finite element model

使用Block Lanczos法求解桥梁结构自振频率[9],表1和图4给出了该桥部分阶次的振动频率和振型计算结果。

从振动频率分析结果可以看出，该桥模态分布呈跳跃式，临近阶次模态相互干扰的可能性较小，模态成分相对于斜拉桥而言较为简单，振型没有出现明显的空间叠加效应和耦合现象。根据设计地勘资料，按Ⅶ度烈度区、场地类型为Ⅱ类进行分析。选用Clough-Penzien谱模型作为地震功率谱输入模型，该模型基于Kanai-Tajimi模型改进而来，克服了K-T模型在 w =0时出现奇异的缺点，消除了其在低频状态下夸大地震地面运动的问题[10],其表达式可表述为式(10)。

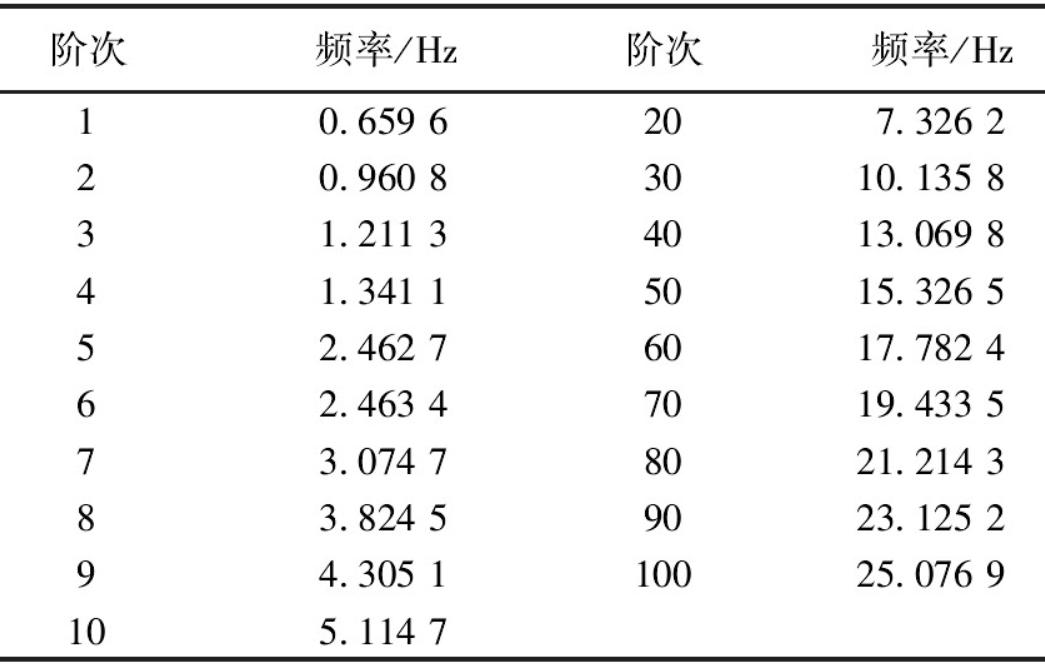

表1 桥梁部分阶次振动频率 *载下**原图

Table 1 Part of the order vibration frequency of the bridge

S(ω)=1+4ξ2g(ω/ωg)2[1−(ω/ωg)2]2+4ξ2g(ω/ωg)2×(ω/ωf)4[1−(ω/ωg)2]2+4ξ2f(ω/ωf)2×S0         (10)S(ω)=1+4ξg2(ω/ωg)2[1-(ω/ωg)2]2+4ξg2(ω/ωg)2×(ω/ωf)4[1-(ω/ωg)2]2+4ξf2(ω/ωf)2×S0         (10)

式中： S 0为白谱强度，是一个频率无关的量； ξg 为

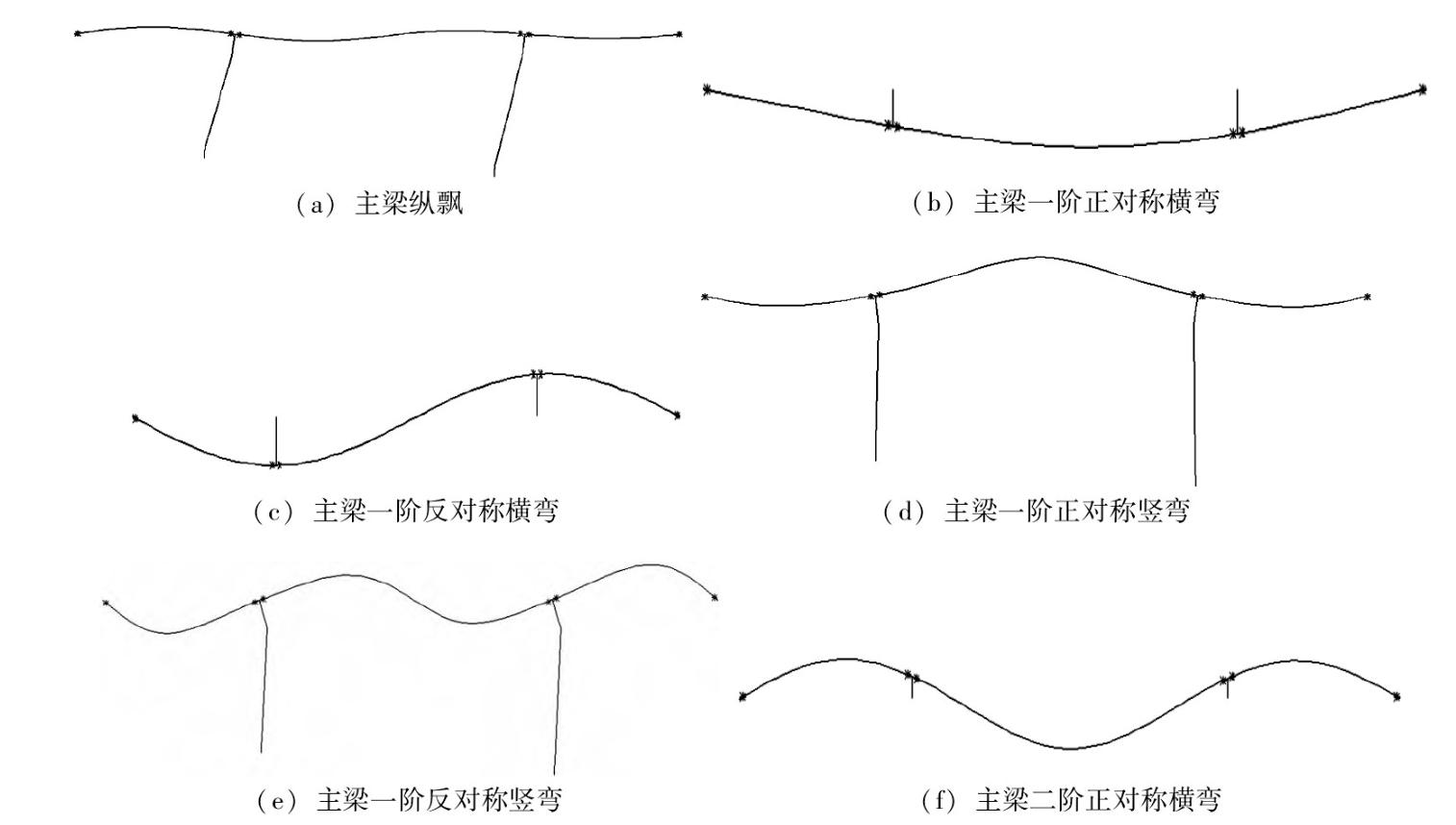

图4 前6阶振型示意图 *载下**原图

Figure 4 Schematic diagram of the first 6 modes

土层阻尼比； ωg 为卓越角频率； ωf 、 ξf 为低通滤波项参数。

根据地勘资料结合相关研究成果，对各参数取值如下： ωg =13.96 rad/s; ξg = ξf =0.8; ωf =2.792 rad/s; S 0=7.123 cm2/s3。在Matlab中求解功率谱矩阵后，将其输入有限元软件中即可求得随机地震作用下结构内力响应结果。

3 主梁计算结果

将各取值参数输入至ANSYS模型中，根据“大质量法”模拟虚拟激励荷载，在ANSYS中计算获取各响应的功率谱，而后根据随机振动理论得到结构力学响应结果。本文拟考虑以下工况进行对比：工况1:纵向地震波激励；工况2:横向地震波激励；工况3:纵向+横向地震波激励；工况4:纵向+竖向地震波激励；工况5:三向激励。

3.1一维地震激励下主梁力学特征

图5、图6和表2给出了主梁在一维多点激励下(工况1、工况2)部分关键截面弯矩、剪力和位移均方根响应结果，由计算结果可知：①在纵向地震波激励下，主梁纵向弯矩均方根最大为6 884.2 kN·m, 对竖向剪力影响较小，最大剪力均方根为657.58 kN;②在横向地震波激励下，弯矩值普遍较大，横向最大弯矩值达32 500.4 kN·m, 同时横向地震波会使结构产生纵桥向弯矩，均方根值与工况1中的弯矩值相当，横向激励对剪力的影响与工况1 大体相当；③主梁在2种工况下的竖向位移均方根结果基本一致，没有明显差别，在横向激励下最大横向位移均方根为6.87 mm。由此可知，在一维地震激励下，横向激励主梁内力响应远大于纵向激励，同时，横向激励会使得结构产生纵向弯矩，说明结构在地震作用下的内力响应呈现出耦合现象。

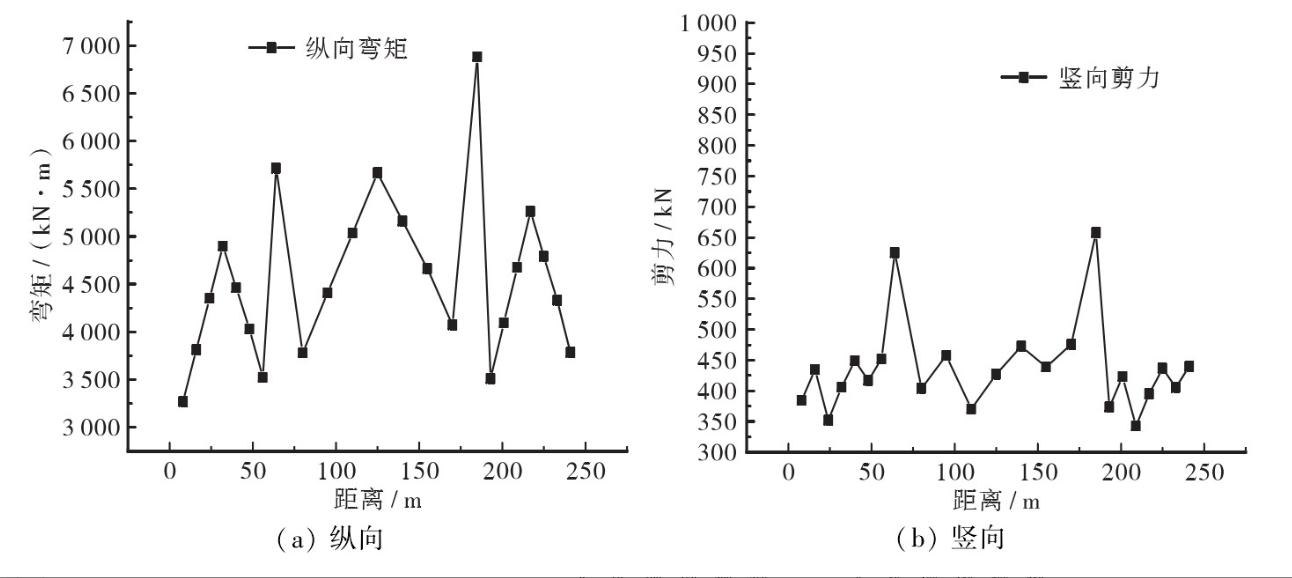

图5 工况1主梁内力均方根响应图 *载下**原图

Figure 5 Root mean square response diagram of main beam internal force in working condition 1

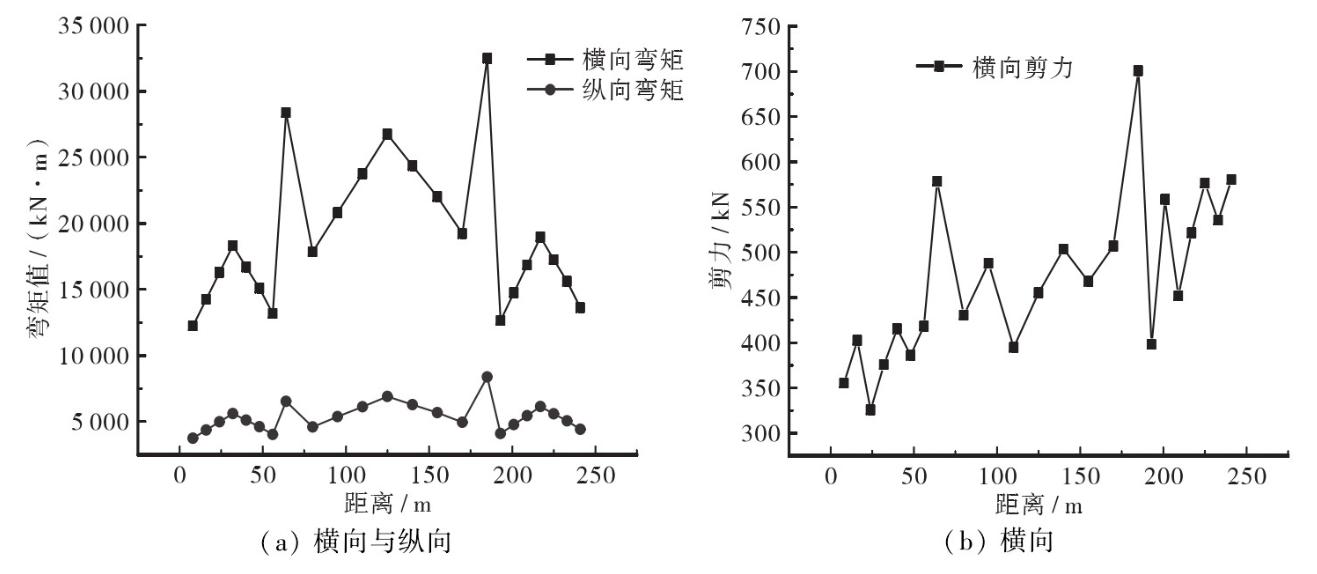

图6 工况2主梁内力均方根响应图 *载下**原图

Figure 6 Root mean square response diagram of main girder internal force under working condition 2

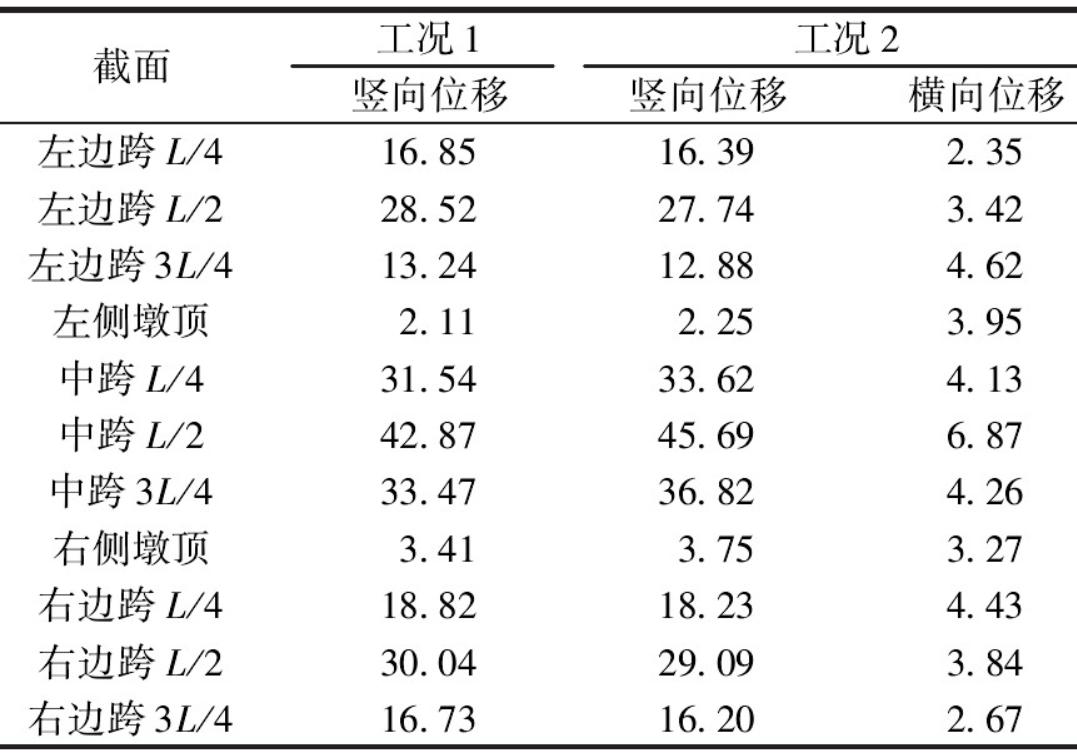

表2 工况1、工况2主梁部分关键截面位移均方根对比 *载下**原图

Table 2 Comparison of root mean square of displacement ofkey sections of main girder in working condition 1、condition 2

mm

3.2二维地震激励下主梁力学特征

图7给出了工况3、工况4作用下主梁部分关键截面纵横向弯矩响应均方根结果，计算结果表明：在纵向+横向二维地震激励下，主梁纵向弯矩与纵向一维激励影响效应保持一致，横向弯矩与一维横向激励基本一致，二维激励下弯矩值略高；在纵向+竖向二维地震激励下，结构纵向弯矩均方根值较纵向一维激励小，降幅在6%～10%之间，分析原因为在该工况下激发了主梁反对称振型，导致弯矩效应减小。

表3给出了工况3、工况4作用下主梁关键截面位移均方根响应结果，由计算结果可知：工况3相对于横向一维激励(工况2)竖向，及横向位移略有增大，但影响规律基本一致；工况4竖向位移相对于纵向一维激励(工况1)略有减小。位移均方根响应结果与主梁弯矩响应结果规律大致相同，两者起到了相互验证的效果。

3.3三向地震作用下主梁力学特征

图8给出了工况5作用下主梁部分关键截面纵横向弯矩响应均方根结果，计算结果表明：在三向地震激励下，主梁纵向、横向弯矩均方根结果均小于纵向+横向二维激励下主梁弯矩效应，其原因仍为竖向激励下反对称振型被激发造成的，其主梁竖向、横向位移也相比纵向+横向二维激励时略小，原因上同，在此不再赘述。

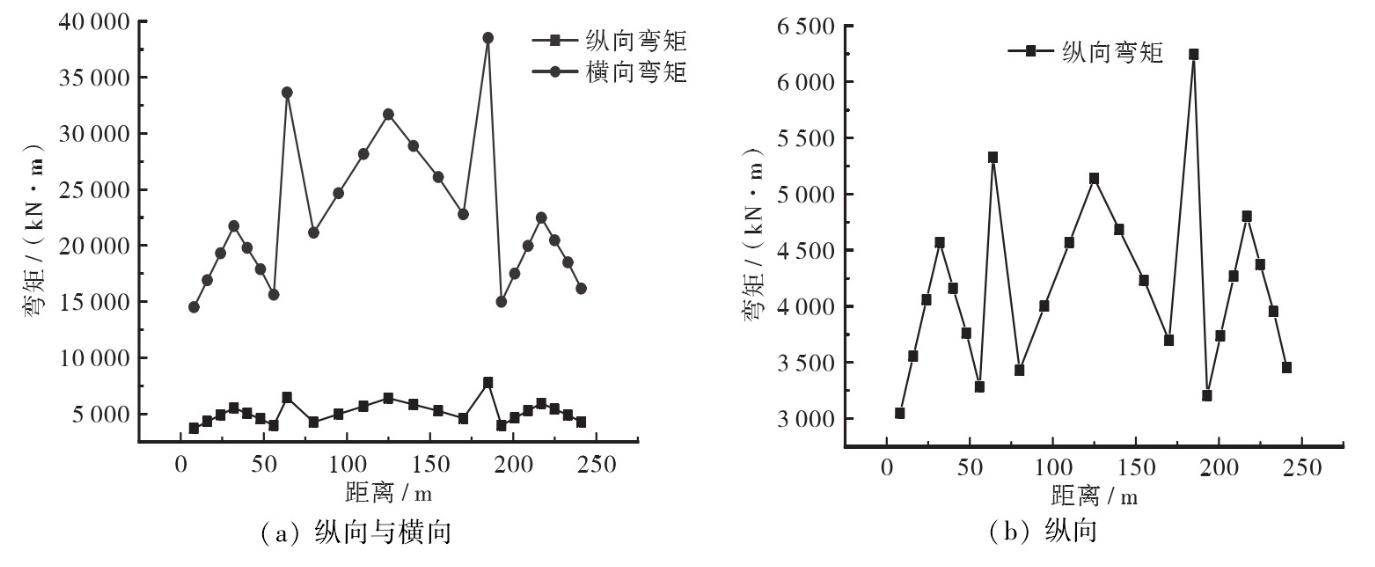

图7 工况3、工况4主梁弯矩均方根响应图 *载下**原图

Figure 7 The root-mean-square response diagram of the main girder bending moment for working conditions 3 to 4

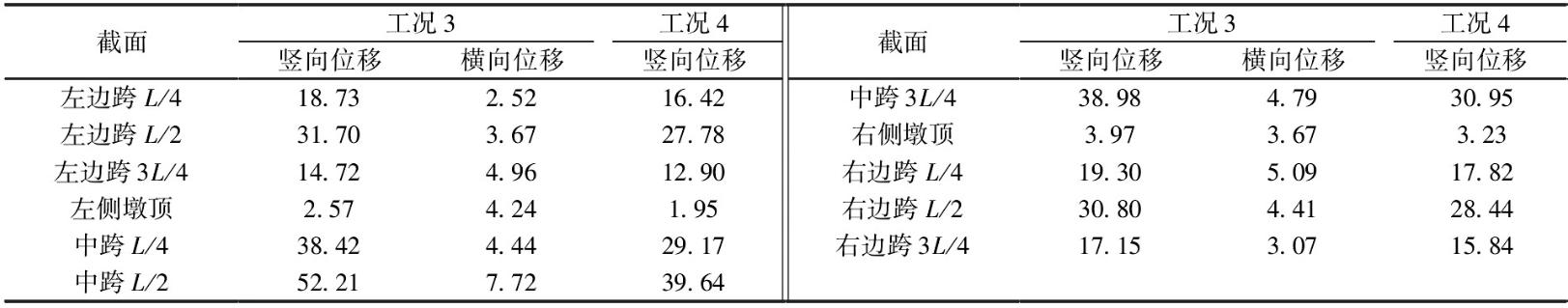

表3 工况3、工况4主梁部分关键截面位移均方根对比 *载下**原图

Table 3 Comparison of root mean square of displacement of key sections of main girder in working condition 3、condition 4

mm

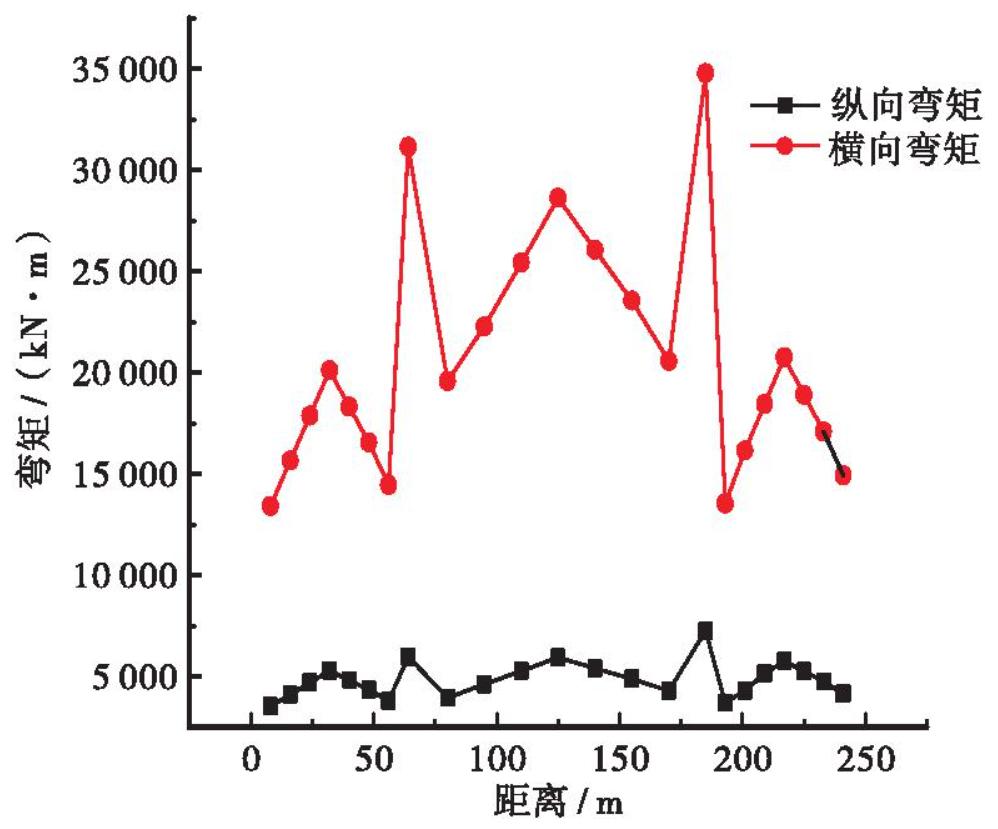

图8 工况5主梁弯矩均方根响应图 *载下**原图

Figure 8 Root mean square response diagram of main beam bending moment of working condition 5

4 主墩计算结果

以左侧桥墩为例，对比分析5种工况下桥墩受力及变形规律，为节约篇幅，选取墩底、墩身1/2处，墩底3个关键截面，分别提取各工况下弯矩均方根和位移均方根计算结果。

表4给出了各工况下桥墩关键截面纵向及横向弯矩均方根响应结果，计算结果表明：①对于一维激励，桥墩弯矩值由该方向激励力控制，如在纵向激励下，桥墩纵向弯矩值最大，在横向激励下，桥墩横向弯矩最大；②纵向+横向二维激励下，桥墩纵、横向向弯矩与纵向、横向一维激励时对应弯矩值大致相同，其值略高；③对于二维或三维激励，竖向激励将激发结构反对称振型，使得桥墩弯矩有较小的趋势。

表5给出了各工况下桥墩墩顶截面位置纵向及横向位移均方根响应结果，计算结果表明，结构的横向位移主要由横向激励控制，竖向激励下，反对称振型的激发会降低桥墩位移值，同时，由工况1～工况2对比结果，横向激励对纵向位移的影响要大于纵向激励对横向位移的影响。其他变化规律与主梁变化规律大致相同，不作赘述。

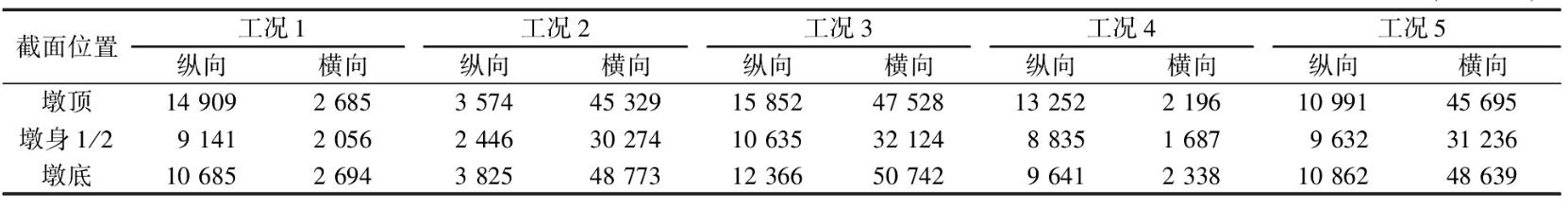

表4 各工况下主墩弯矩响应均方根结果对比 *载下**原图

Table 4 Comparison of root mean square results of main pier bending moment response under various working conditions

(kN·m)

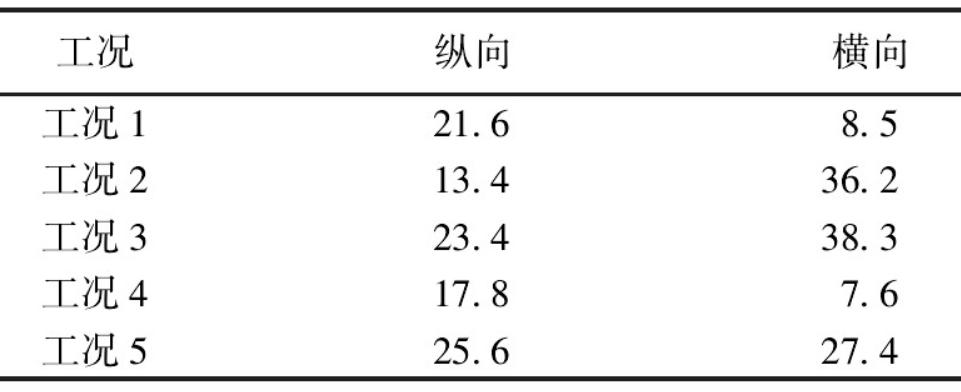

表5 各工况下主墩位移响应均方根结果对比 *载下**原图

Table 5 Comparison of root-mean-square results of mainpier displacement response under various workingconditions

mm

5 结论

以某刚构桥为研究对象，基于随机振动理论，将虚拟激励法应用至大跨径连续刚构桥梁的抗震分析中，对比分析了一维、二维、三维共5种工况激励下主梁和桥墩力学响应特征，可得到以下结论：

a .一维地震激励，纵向激励荷载控制纵向弯矩，横向激励荷载控制横向弯矩；二维地震激励下，纵向+横向激励工况中纵向、横向弯矩与一维纵向、横向激励下弯矩响应规律大体相同，数值略有增大。

b .二维纵向+竖向激励下，结构弯矩响应小于一维纵向激励，这是由于竖向激励荷载激发了结构反对称振型，三向激励的主梁弯矩规律与二维纵向+竖向激励一致，原因相同。

c .主梁桥墩弯矩和位移变化规律跟主梁类似，其中横向激励下桥墩位移响应较纵向激励大，在抗震设计时应加强墩柱横向刚度。

参考文献

[1] 周彦，陈爱军，贺国京.蝶形斜拉桥抗震性能分析[J].公路工程，2020(4) :24-29,52.

[2] 蒋建军，郑万山，唐光武，等.大跨连续刚构桥箱梁抗震分析与减震措施研究[J].公路工程，2020(2):28-33.

[3] 邹顺，折孝明，王付.PC连续刚构桥基于反应谱理论的抗震设计研究[J].公路，2018(3):126-130.

[4] 贾宏宇，郑史雄.直接求解多维多点地震动方程的虚拟激励法[J].工程力学，2013,30(3):341-346.

[5] 武芳文，徐超，赵雷.超大跨度斜拉桥随机地震响应参数敏感性分析[J].铁道学报，2014,36(6):107-113.

[6] 石永久，江洋，王元清.直接求解法在结构多点输入地震响应计算中的应用与改进[J].工程力学，2011,28(1):75-81.

[7] 贾宏宇，郑史雄，陈冠桦.多维多点虚拟激励法在ANSYS中的应用[J].地震工程与工程振动，2012,32(4):7-12.

[8] 江洋，石永久，王元清.实用多点输入虚拟激励法在通用有限元软件中的实现[J].地震工程与工程振动，2010,30(1):46-52.

[9] 秦世强，胡佳，徐训，等.大跨度提篮拱桥动力特性参数分析[J].公路工程，2018(2):4-8,81.

[10] 雷顺成.大跨度斜拉桥随机地震响应及动力可靠度分析[D].长沙：长沙理工大学.2017.
