导读：職长是在日华人电工，在东京从事建筑安装电工和室内装修等工作多年。和国内电工同行聊天得知，在国内压接电缆时，居然还有用铁锤砸的。反观日本的建筑电工们早已百分百电动工具了。

工欲善其事,必先利其器。本期就来介绍一下，日本电缆线的压接和压接钳的使用。

各位建筑电工和装修师傅们，来比较一下用铁锤也无所谓，还是有必要用电动工具呢？

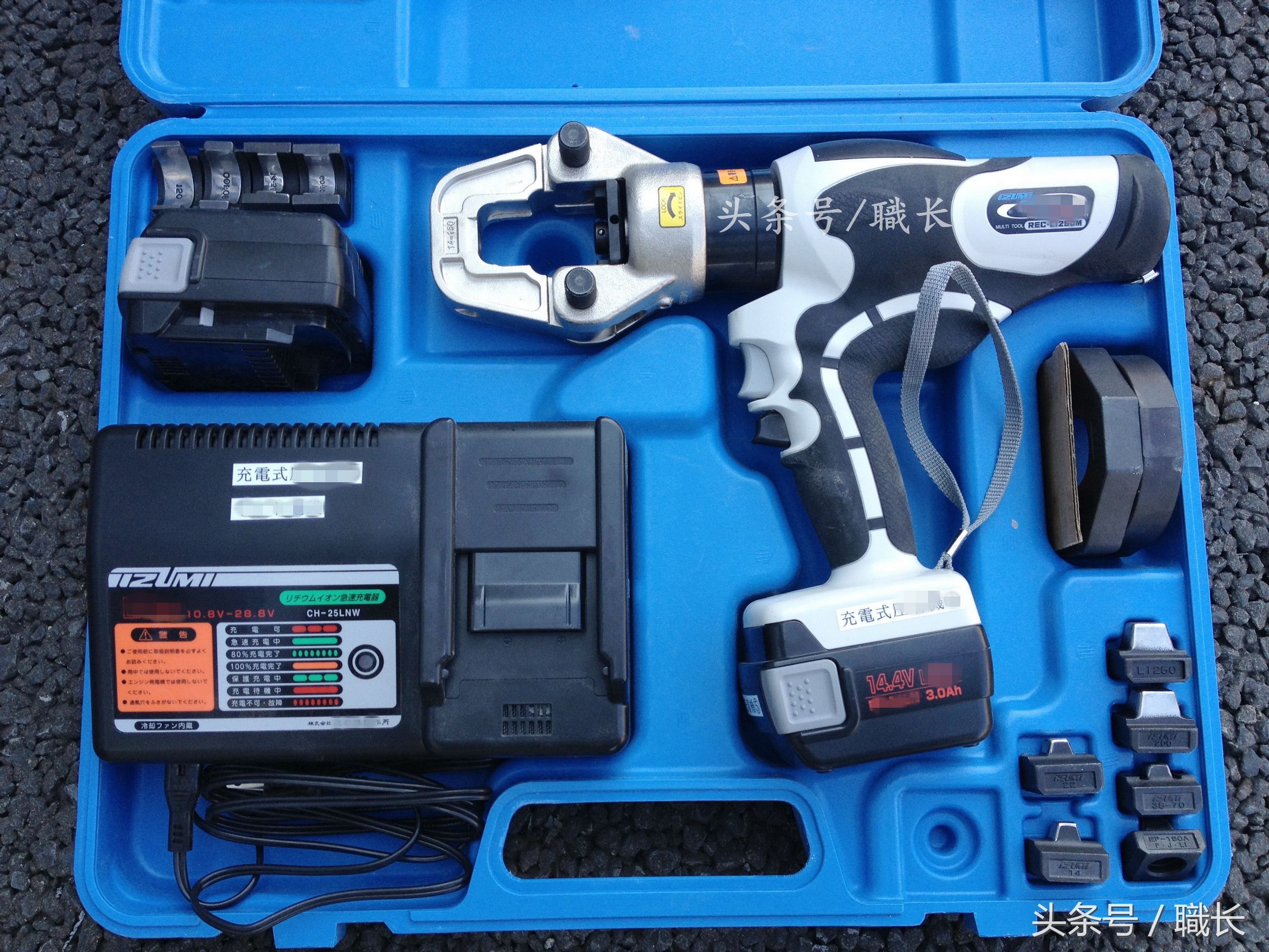

充电式便携压接钳，14.4V电池2个，充电器一个，凹凸模可以压接P14～P250之间的P端子。

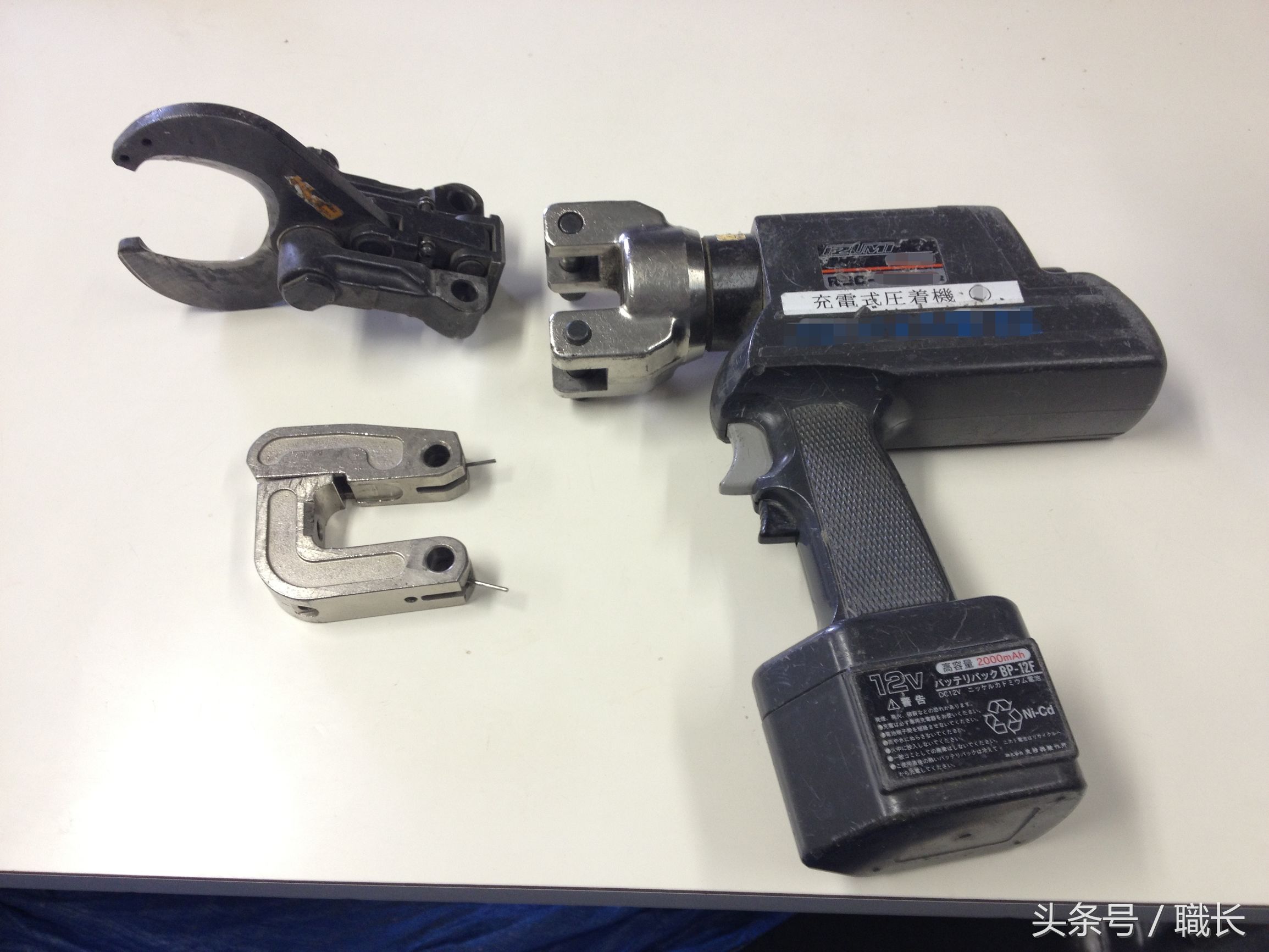

压接钳有很多种都是大同小异，头部可以更换电缆剪，方便剪断电缆。不需要额外使用其他工具。

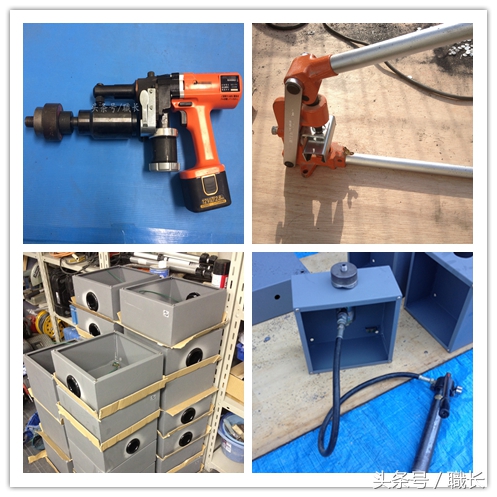

本期为连载文章，上一期详细介绍了配电箱的开孔和一些准备工作，有时间您可以阅读一下：《建筑安装电工：一个金属接线盒的开孔，我用了这些工具 你呢？》 今天是接着上一期来说的。

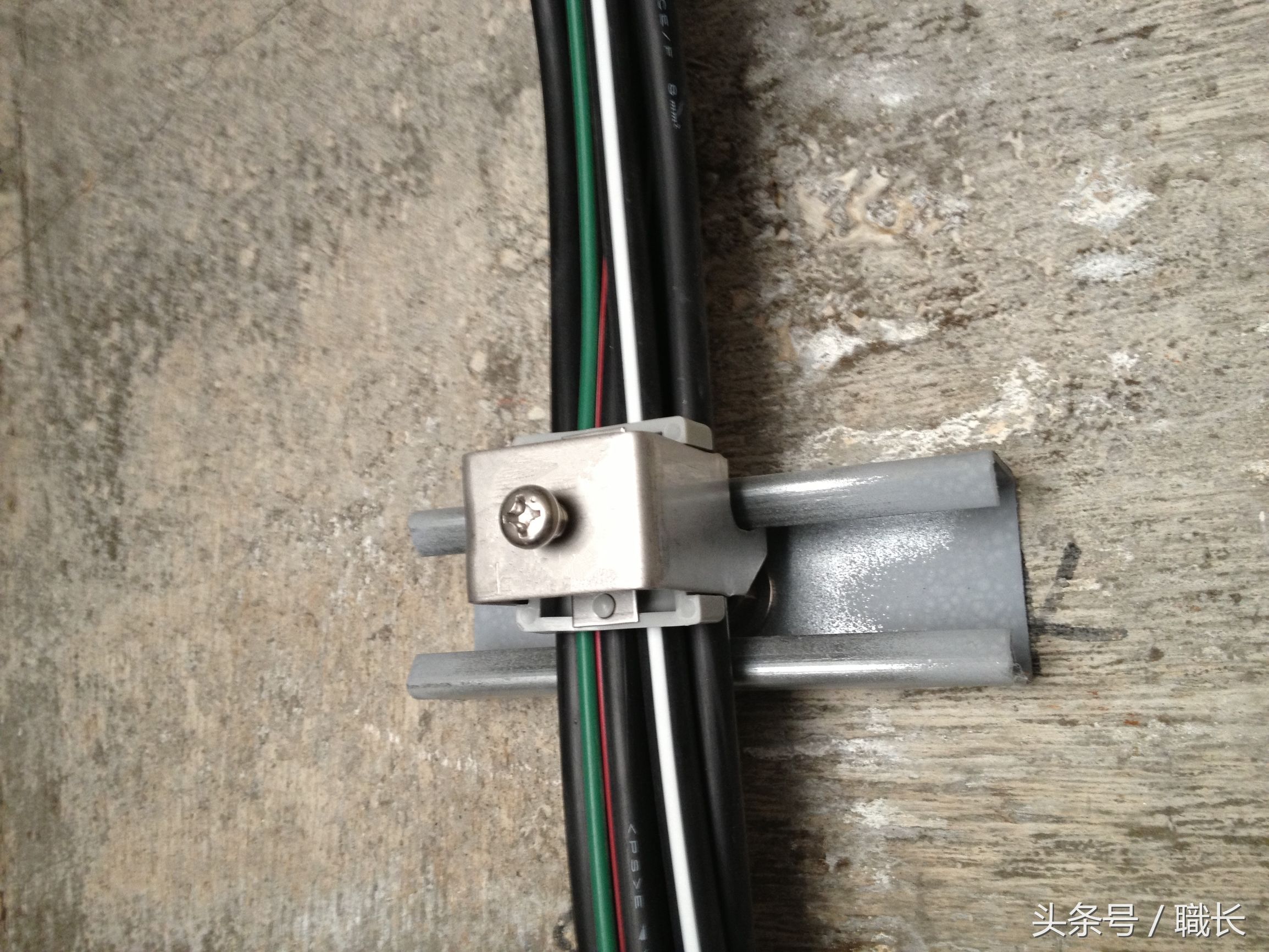

电缆在居民楼道，上下楼贴着墙壁裸线没有穿管，用这种电缆卡子直接固定在C型角铁上。

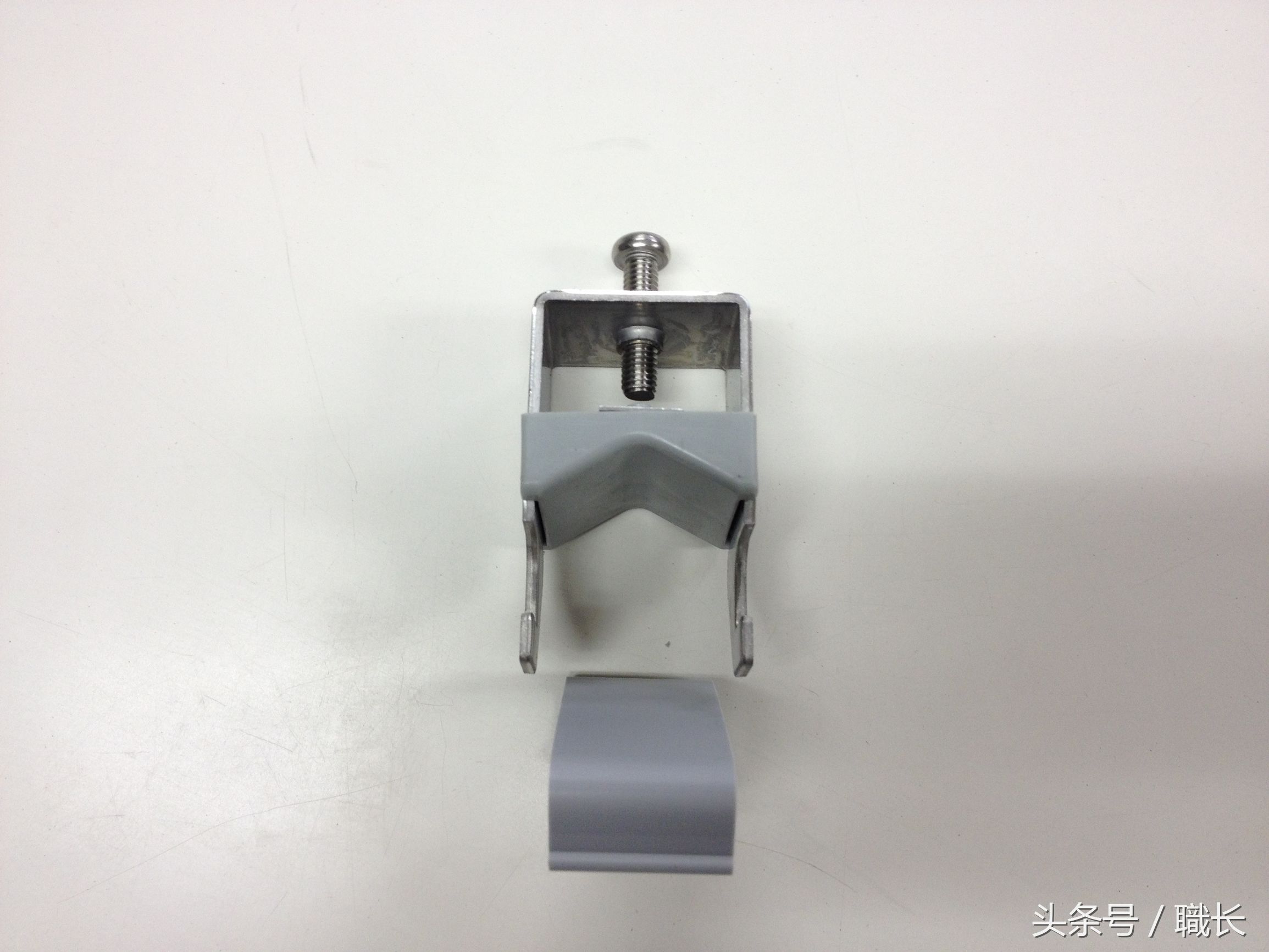

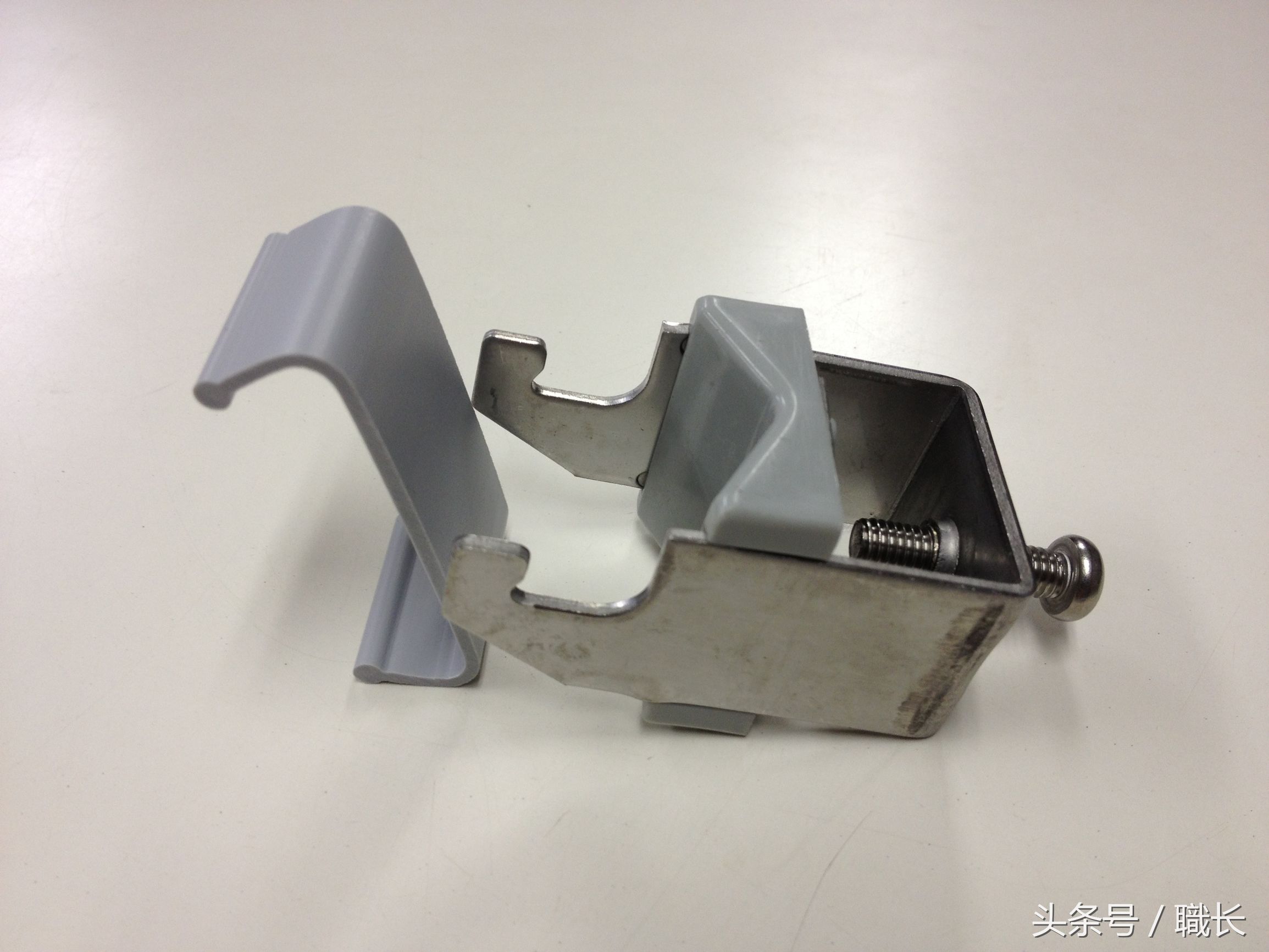

电缆卡子也特地给大家拍了大图，两部分组成，左测那个塑料板要先卡在C型角铁上面。起到保护电缆作用。

拧紧螺丝即可固定。因为重力原因电缆是向下坠的，卡子正好可以卡在角铁里边，会很牢固。

这种电缆卡子可以一根或多跟电缆同时固定在里边，与电缆的接触面都是塑料材质。

日本P型端子

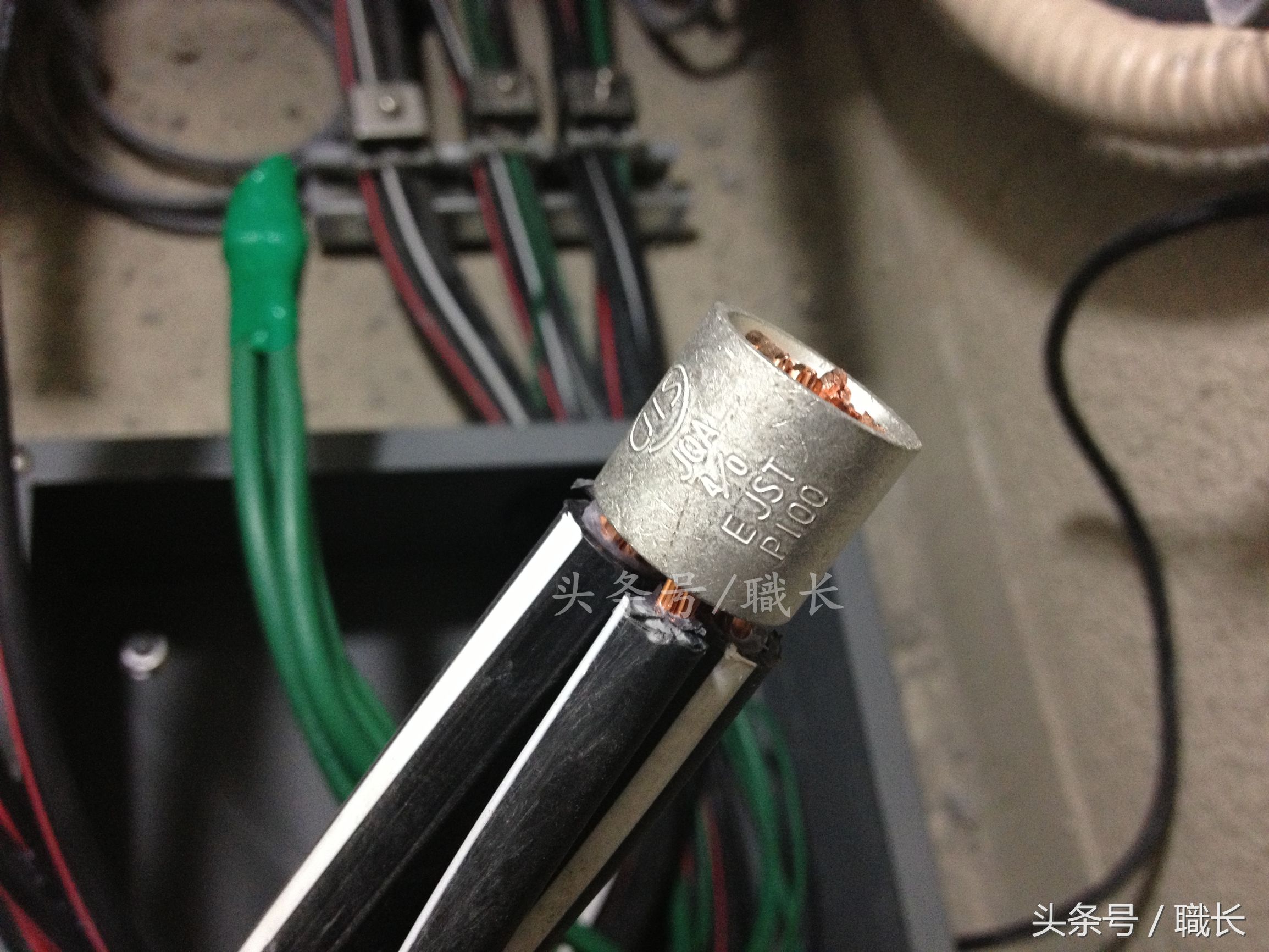

• 图中是38mm²电缆2跟和8mm²电缆 2跟，需要用P100端子来进行压接处理。

• 绿色的是地线，22mm²电缆2跟，2mm电线2跟，需要用P60端子来压接。

• 电缆剥皮的长度不能太长也不能过短，端子不可以压倒电缆的绝缘皮上。

• 电缆剥线钳可以查阅：《日本的自动电缆剥皮器，插在手电钻上使用效率提升好多（附十图）》

电动压接钳的使用

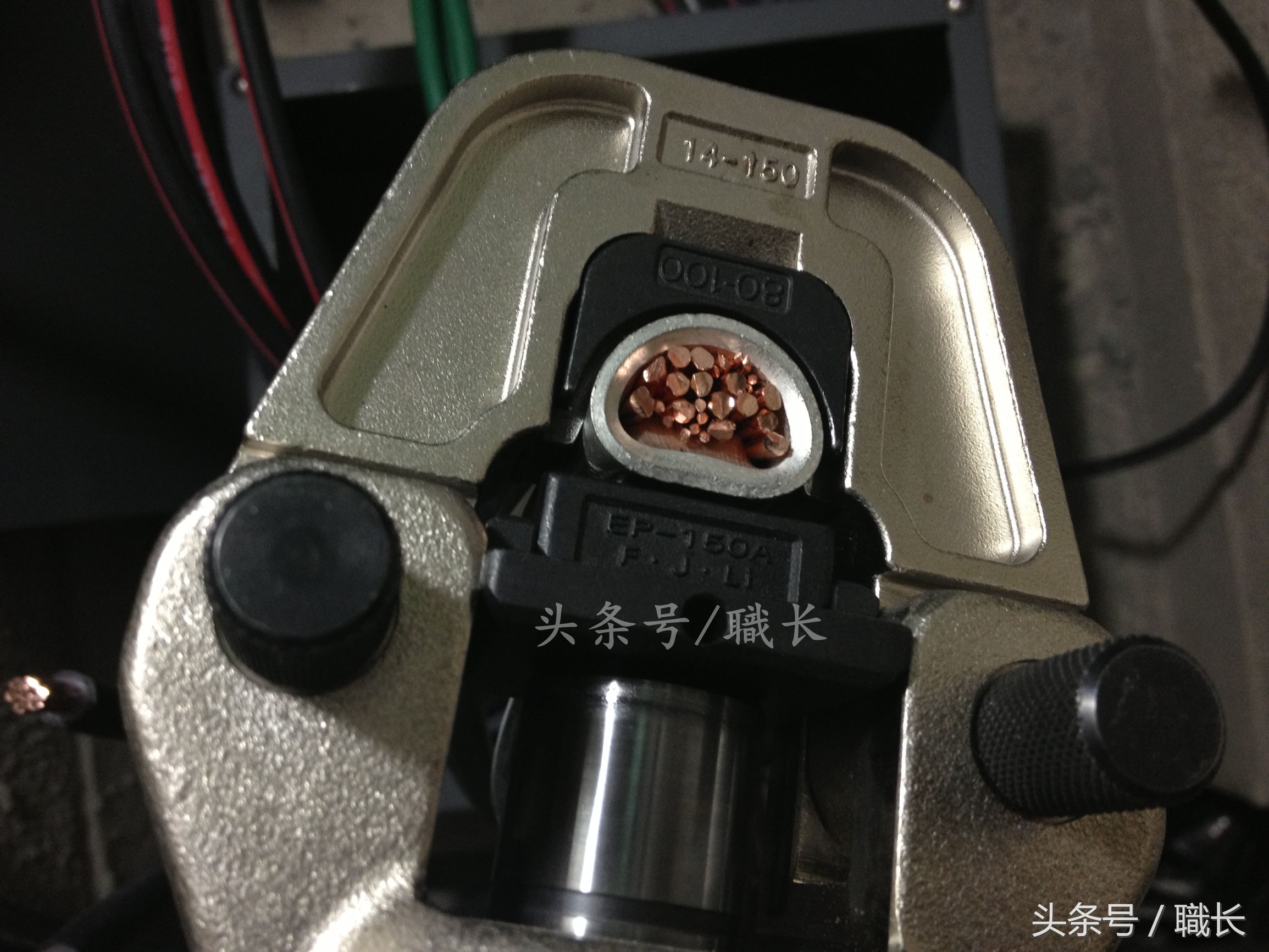

1. 压接钳的箱子内有不同型号的凹凸模，不同型号的端子要使用对应型号的模具才可以。

2. 否者容易发生压接过松或过紧的情况，也是导致电气事故的隐患之一。

3. 压接钳，按下按钮后压接大概两秒钟左右会自动停止加力，不用担心压过劲了，从声音上就可以明显的判断。

4. 然后按下反方向按钮，按下开关，凹凸摸会自动松开完成压接。

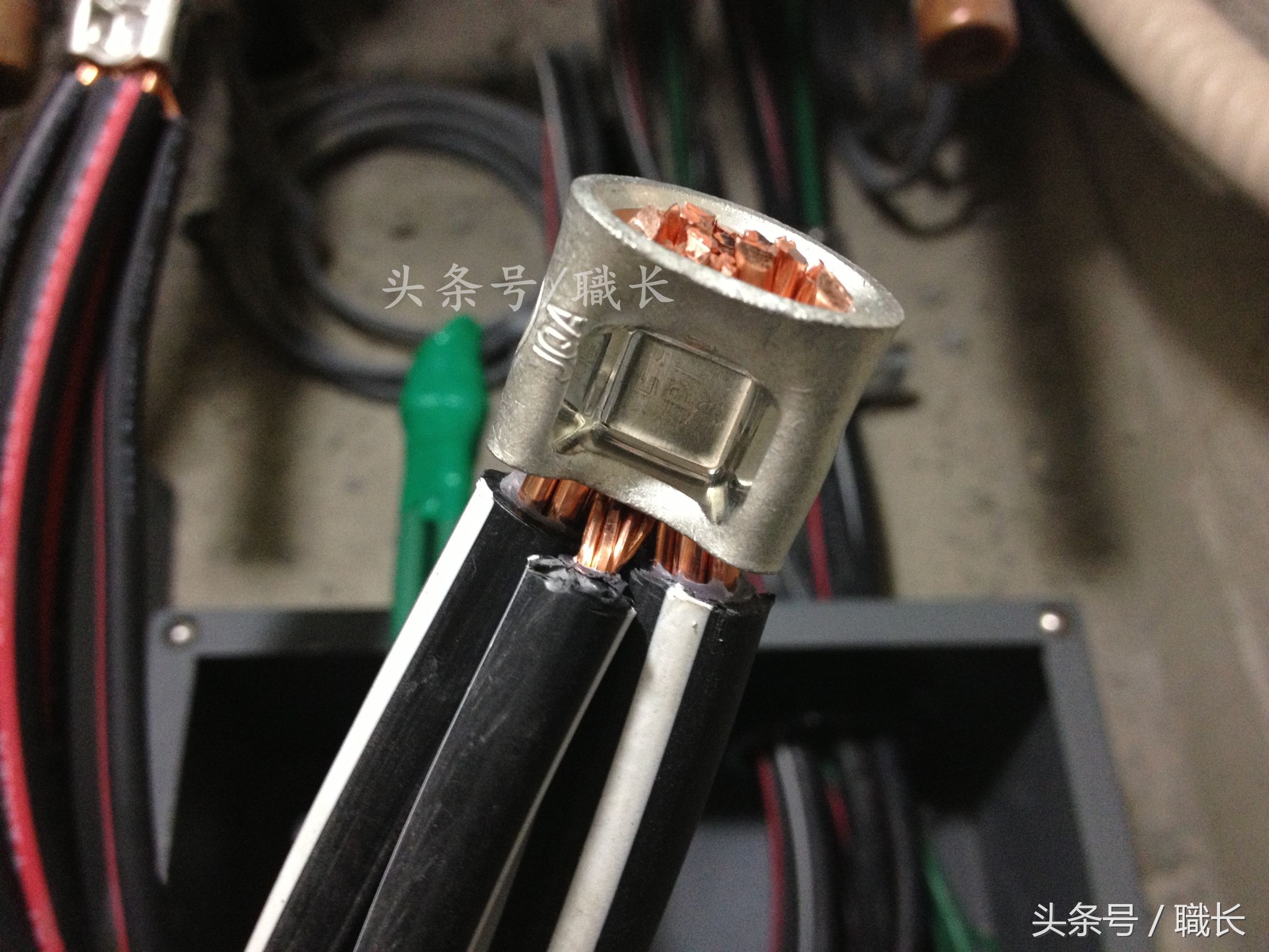

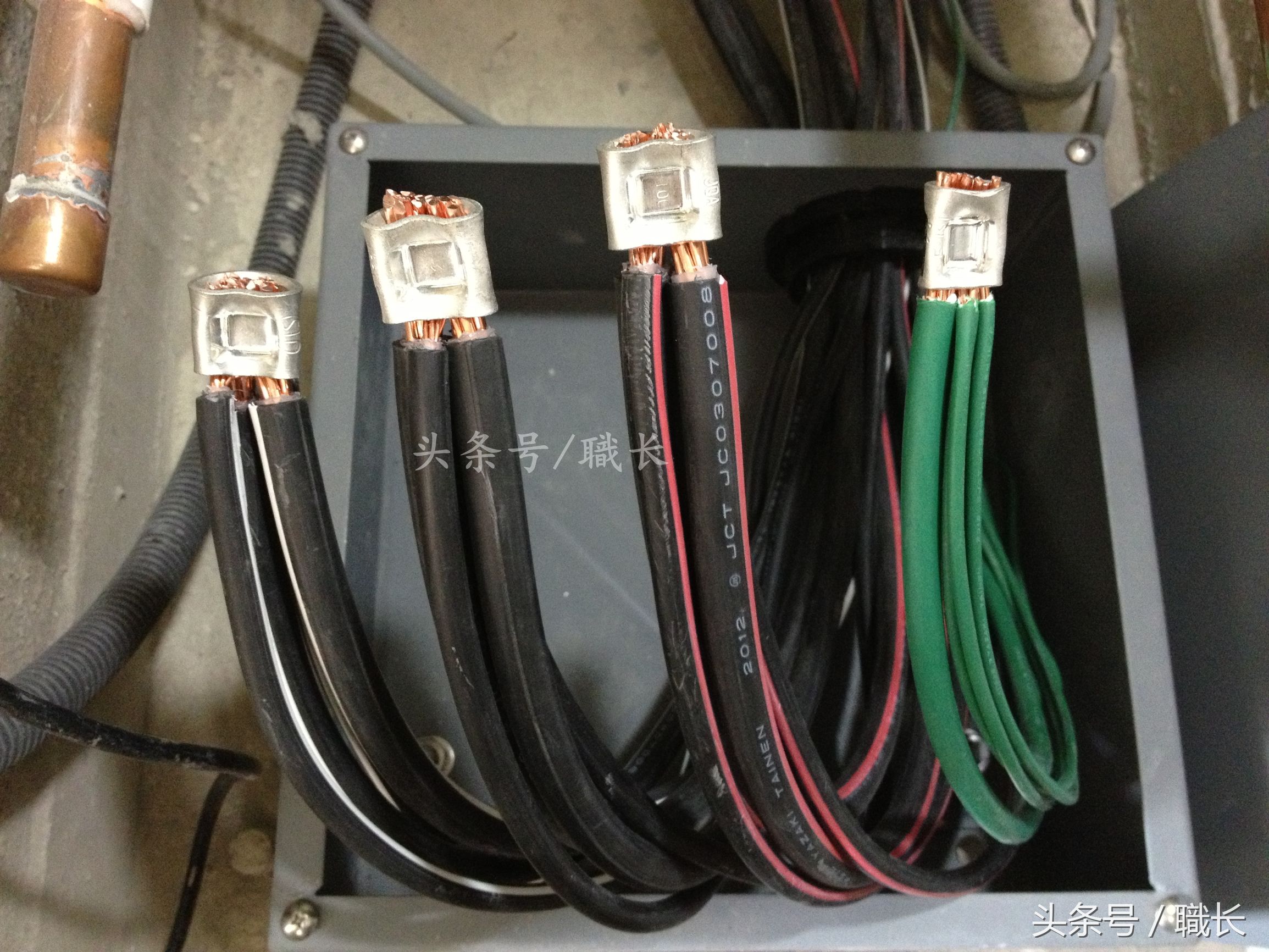

四根电缆压接后的样子，下方不可压到电线上方的电线不要太长，可以用斜口钳去剪断，最后要用锉刀磨几下电线头。家居电工的同行们，使用锉刀吗？

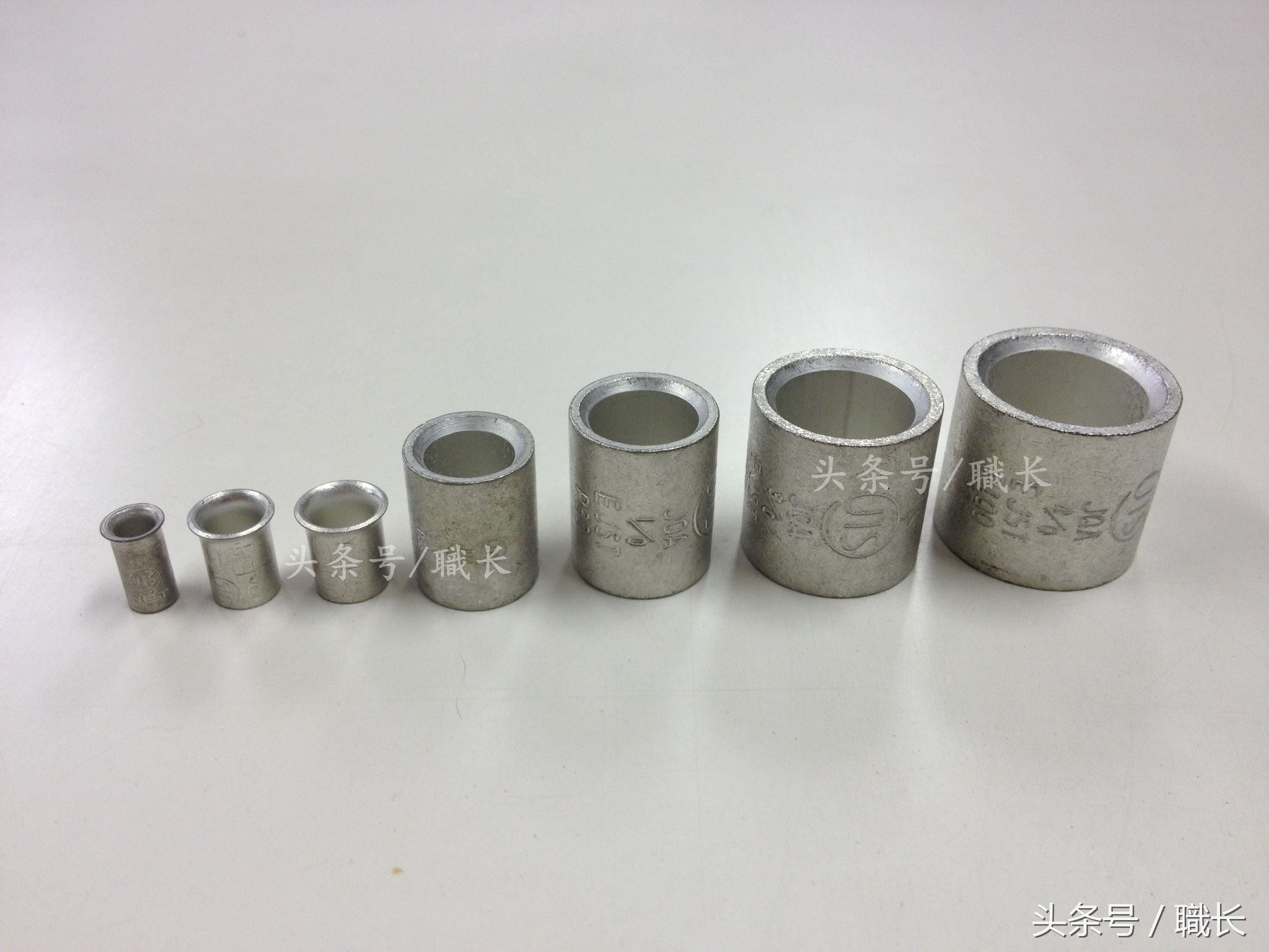

左边的的三个是电线用的端子，以后会介绍电线的接线方法。可以订阅我的头条号关注職长。

四个大的，分别是P38，P60，P80，P100。其中38号以上就要使用电动液压钳了，小的可以用手动式压接钳来压线。

电缆头部较长的电缆要尽可能的剪断，否者容易扎破绝缘胶带。

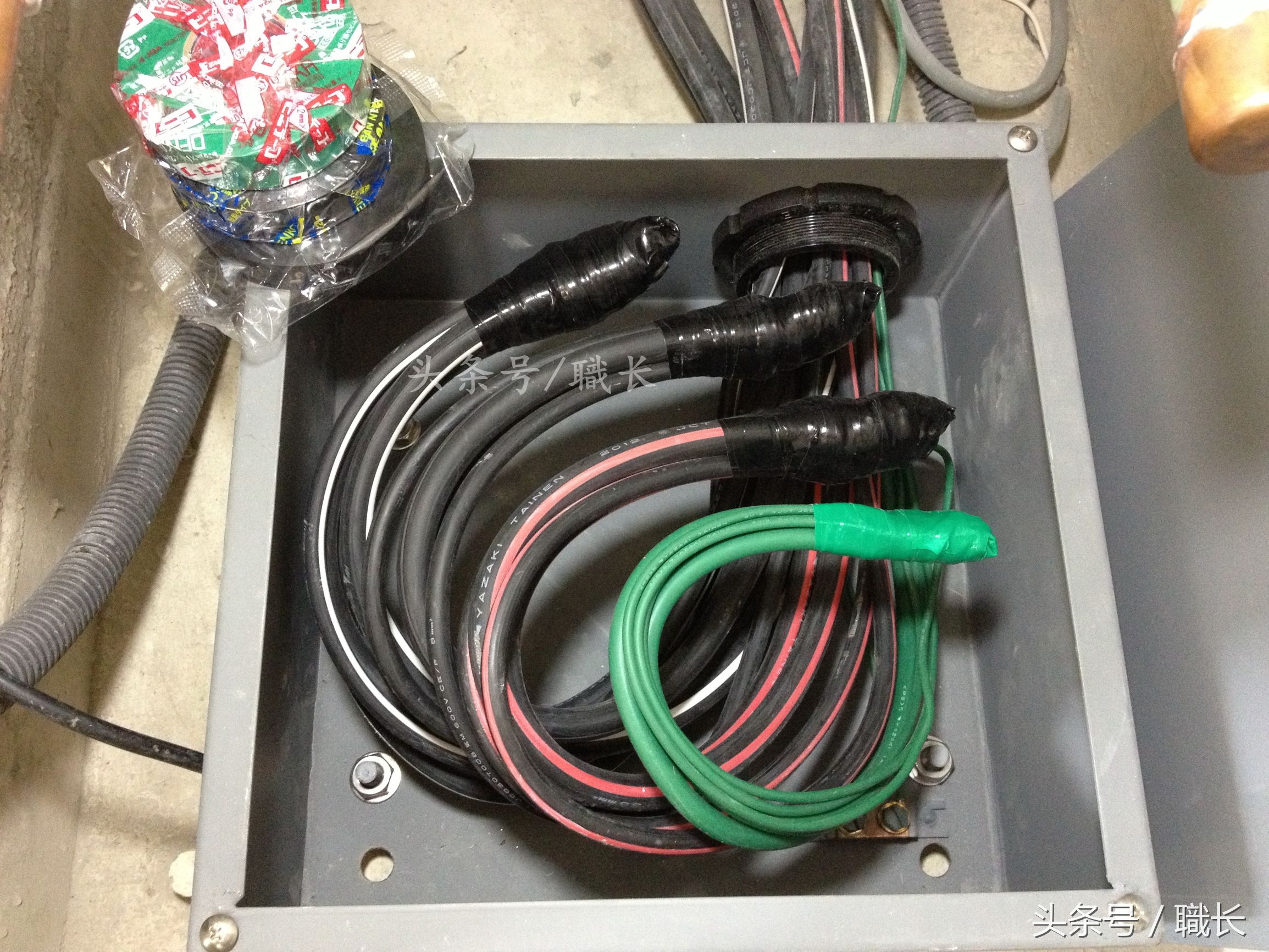

配电箱的安装位置在走廊内，有一个小门普通人接触不到。但走廊一部分是露天，有可能发生潮湿，所以胶布要缠绕两种。

第一层是防水胶布，第二层是普通的绝缘胶布。绿色的是接地线，只缠绕一层普通的绝缘胶布即可。

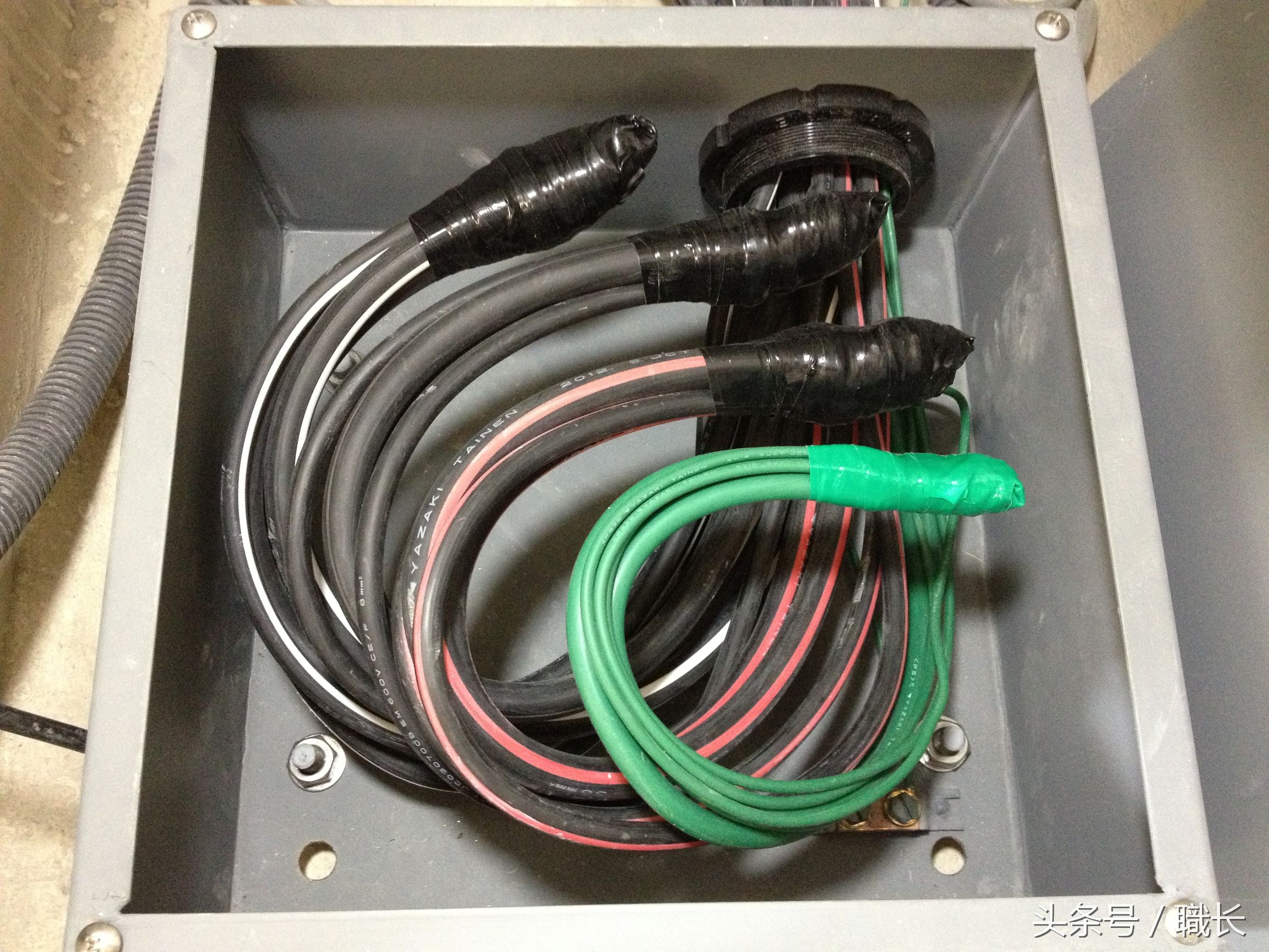

电缆悬空的盘放在配电箱里边，盖上盖子就算完成了此处的接线工作。

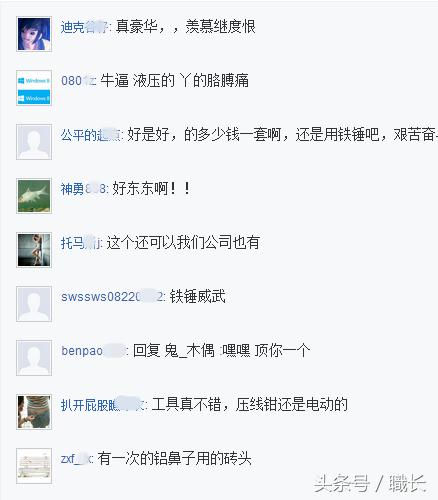

国内电工网友留言表示：铁锤威武！

那么问题来了，用铁锤或砖头去砸铜鼻子或端子是否值得推荐？力度角度可以那么准确无误吗？你觉得如何，欢迎在留言栏说出你的感受。
