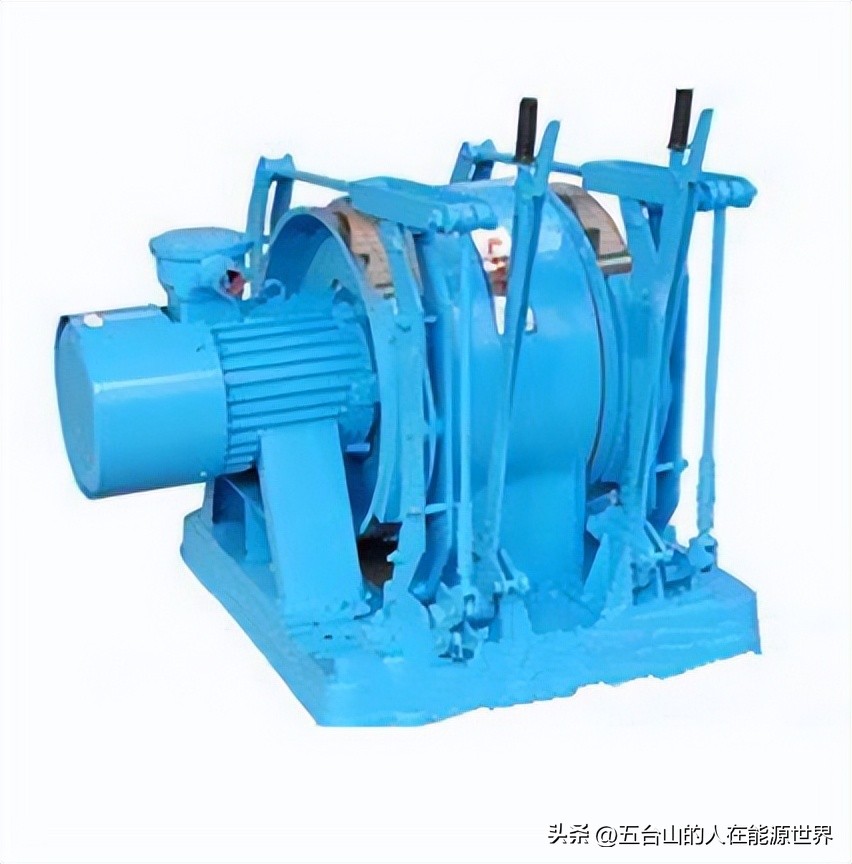

JD-2.5调度绞车
一、JD-2.5调度绞车的用途
jd-2.5调度绞车（JD-40调度绞车）和JD-1.6调度绞车都分为防爆型和非防爆型两种。同属于jd调度绞车。
防爆型配以防爆电机和防爆电器，适用于矿井井下调度矿车只用。
非防爆型配以非防爆电机和非防爆电器，适用于矿山地面，冶金矿场，建筑工地等惊醒调度、提升物料和搬运工作。
二、JD-2.5调度绞车（jd-40调度绞车）的主要技术参数
项目JD-2.5调度绞车
最大静拉力绕绳650米时22.4千牛（2.5A）
绕绳400米时25千牛
绕绳300米时25.9千牛
绕绳200米时28.9千牛
绕绳100米时30千牛
绳速最大1.44~1.634米/秒
最小1.115米/秒
容绳量400米~650米
钢丝绳直径∮20毫米
电动机型号防爆YBJ40-4
非防爆
功率40千瓦
转速1478转/分
电压380/660伏
外型尺寸（长×宽×高）1900×2350×1370（毫米）
绞车质量（包括点击）2800千克
附属
电器设备
磁力启动器型号QC83-80N
电压360/660伏
控制按钮LA81-3A（防爆）、LA10-3H（非防爆）
三、JD-2.5调度绞车（JD-40调度绞车）结构特点与工作原理
（一）JD-2.5调度绞车（JD-40调度绞车）的结构特点：
JD-2.5调度绞车（JD-40调度绞车）在结构上采用两级行星齿轮传动，分别布置在主轴的两端，主轴贯穿卷筒，左端支承在左支架上，右端支承在右支架上。电动机采用法兰盘式固定在左支架上。JD-2.5调度绞车传动系统图如下：
JD-2.5调度绞车（JD-40调度绞车）传动系统图
（二）JD-2.5调度绞车（JD-40调度绞车）的工作原理：
电机齿轮带动左端的小齿轮架上的一堆小行星齿轮旋转，由于小内齿轮是固定不动的，所以小行星齿轮除了作自转外，还要围绕电机齿*公轮**转，即带动了小齿轮架旋转，从而使主轴旋转，固定在主轴右端的中心之轮也旋转，于是带动了大齿轮架上的一对大行星齿轮转动，此时可有如下三种情况。
1、如果左刹车闸刹住卷筒，右刹车闸松开，此时卷筒被刹住，大齿轮架因与卷筒相连接，也不旋转，大行星齿轮不作公转，只有自转，同时带动大内齿轮空转。重物因卷筒静止被停留在某一位置，此为停止状态。
2、如果左刹车闸松开，右刹车闸刹住大内齿轮，大行星齿轮除作自转外，还要作公转，于是带动了大齿轮架旋转，卷筒因与大齿轮架相连接，也旋转起来，即可进行调度、牵引之用，此为工作状态。
3、如果左右两边的刹车闸均松开，重物便借助于自重下滑，带动了卷筒反转，此为下放状态。此时大内齿轮架也反转，大行星齿轮即自转又反转，大内齿轮也旋转。
小窍门：为了调节提升和下放速度或者停止下方，两刹车装置可交替刹紧和松开。这种方法也适用于对物体的位置微调！注意：严禁双刹！！
jd-3调度绞车主要技术参数
窗体底端
- 详细信息
我公司的产品严格按照IS09001:2000标准的要求建立了质量管理体系，以科技创新为主线，以客户的需求与期望为原动力，以客户满意为追求目标，精益求精地追求产品质量和服务质量。在下面的文章小编为您准备了我公司生产的具体产品简介、技术参数、结构特征等详细内容!( 绞车 价格请来电索取)
产品简介：
JD系列调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。
jd系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。
技术参数：
jd-3调度绞车主要技术参数
卷筒直径 mm 620
卷筒宽度 mm 600
外层钢丝绳速度 m/s 1.43
容绳量 m 460
传动比 i 42
外行尺寸 mm 1790×1900×1480
钢丝绳直径 mm 20
外层钢丝绳最大静张力 kN 30
电动机 型号 YBJ45-4
电动机功率 kW 45
电动机电压等级 V 380/660 1140/660
总重量 kg 2890
结构特征：
本绞车传动采用两组内齿轮传动副和一组行星齿轮系。电动机轴直接伸入卷筒端部，由电机齿轮和小内齿轮组成一对内齿轮传动副;内齿轮的连轴齿轮与另一小内齿轮又组成第二个内齿轮传动副;以第二个内齿轮的连轴齿轮为太阳轮和行星架上的两个行星轮相啮合、两个行星轮又和大内齿轮相啮合构成行星轮系。机器运转时;当刹紧大内齿圈上的刹车带、而卷筒松刹时，行星齿轮一面绕着心轴自转、同时又绕着太阳*公轮**转，由于行星齿轮架和卷筒有两个键和六个螺栓相连接，因此带动卷筒旋转进行作业。
当刹紧卷筒上的刹车带、松开大内齿圈上的刹车带时;行星架停止转动、行星轮仅绕心轴自转并带动大内齿圈旋转。
如果卷筒和大内齿圈两个刹车同时松开，则两种运转都有可能出现;但是，严禁两个刹车带同时刹紧!同时刹紧将会发生设备事故。
JD-1调度绞车的用途： 调度绞车主要用于矿井下调度矿车及其它辅助牵引用，亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作，但不得作载人使用。可根据用户要求配置1140/660V隔爆电机，并可双向操作。JD-1型调度绞车，全国质量行评名列第一名，带安全闭锁刹车装置。
JD1(11.4KW)调度绞车的参数：
型 号： JD-1(11.4KW)
牵引力KN： 10
绳速 m/s： 0.43-1.03
绳径 mm： 12.5
容绳量 m： 400
电动功率 Kw： 11.4
外型尺寸mm： 1100*765*730
机重 Kg： 550
绞车的工作机构为卷筒缠绕式，传动型式为行星齿轮传动。
JD型绞车均用行星齿轮传动，JD调度绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。绞车的电气设备具有防爆性能，可用于有煤尘及瓦斯的矿井。
JD-1调度绞车的组成 ：该系列绞车由下列主要部件组成：电动机、卷筒、行星齿轮传动装置、刹车装置和机座。
绞车的传动采用了两组内齿轮传动付和一组行星齿轮系。电机齿轮与小内齿轮组成一对内齿轮付。连轴齿轮与另一小内齿轮又组成一对齿轮付。另一个连轴齿轮为太阳轮，与装在大齿轮架上的两个行星齿轮相啮合，两个行星齿轮与大内齿轮啮合。电动机运转后，若刹紧大内齿轮上的刹车带（块），同时使卷筒松闸。此时，行星齿轮一面绕着心轴自转，一面绕着太阳*公轮**转。在行星齿轮带动下，通过齿轮架带动卷筒旋转进行工作。若刹紧卷筒上的刹车带（块），松开大内齿轮，于是卷筒停止工作，行星轮仅绕心轴自转并迫使大内齿轮进行旋转。如果使卷筒和大内齿轮上的刹车带（块）都松开，两种运转都有可能出现。绞车可通过两个刹车装置交替刹紧、松开、调节牵引速度
JD系列调度绞车主要技术参数 型号 JD-1（JD-11.4） JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45)牵引力KN 10 16 25 30绳速m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632容绳量m 400 400 650 650绳径mm Φ12 Φ16 Φ20 Φ20电机功率kw 11.4 25 40 45外型尺寸mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370机重kg 550 1460 2800 2800
