椅子三维模型

前言

上一篇带大家学习的是用SolidWorks画一个钩子的三维模型，在那个模型中我们主要是进行多个基准面的建立，然后在各个基准面上建立相应的草图，最后使用放样的命令完成模型的建立。

今天这篇文章和上一篇很相似，也是先建立多个基准面，在各个基准面上建立草图，再使用曲面剪裁、拉伸等命令。对于今天这个椅子模型我大致给拆分成下面三个部分来给大家讲解，分别是：基准面的建立、曲面设置、加厚及圆角。

基准面的建立

为了能够完整的画出这个椅子的模型，在基准面的设置上，我新建了四个基准面，这两对基准面是与前视基准面相对称的。

• 基准面1

新建一个参考基准面，第一参考为前视基准面，向右偏移160mm。

• 基准面2

与基准面1相对应，偏移距离也是160mm，不同的是与基准面1关于前视基准面对称，即勾选“反转等距”。

• 基准面3

同样新建一个参考面，以前视记住面为第一参考，偏移距离为270mm。

• 基准面4

原理相似，在建立基准面时勾选“反转等距”距离为270mm。

这样，本次模型的建立所需要的四个基准面就建立完成了，下面就可以以这四个基准面为基础先在各个基准面上建立草图，再进行曲面的绘制。

曲面绘制

有了上面那四个草图为基准，下一步就是在基准面上 建立草图进行曲面的绘制，该部分可以分别从下面几个方面进行处理，曲面边界的建立、曲面拉伸1、曲面剪裁1、曲面拉伸2和曲面剪裁2。

• 曲面边界

为了完成椅子轮廓的建立，先这5个基准面上要先建立相应的草图，一共建立5个草图，下面一一列举出来。

• 草图1

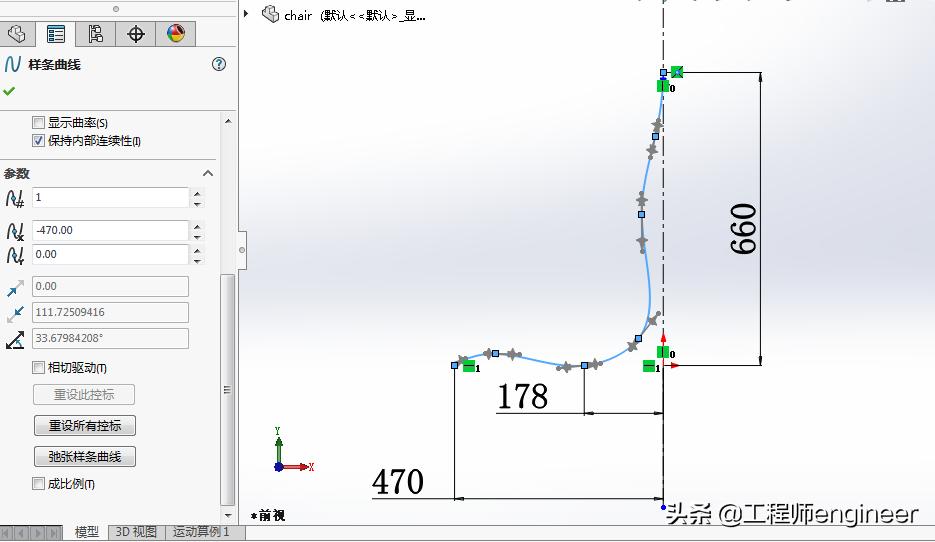

在前视基准面上建议椅子的截面轮廓，用的是样条曲线来建立的，参数设置控制点数为1，X坐标为“-470”，Y坐标为“0”。尺寸如下：

草图1

• 草图2

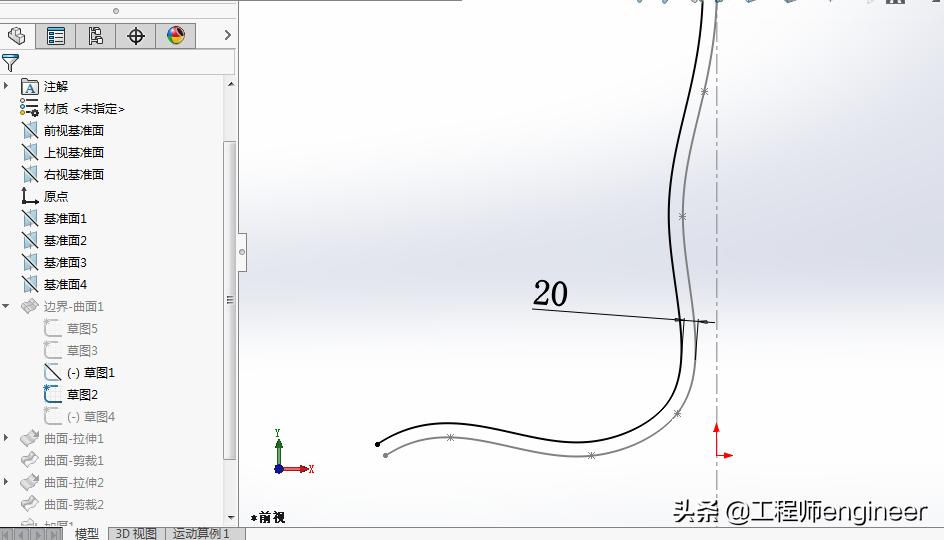

在参考基准面1上，使用等距实体，距离为20mm，这样椅子边角的弧度后期就方便多了。

草图2

• 草图3

在基准面2上建立和草图2一摸一样的草图，方法相同。

• 草图4

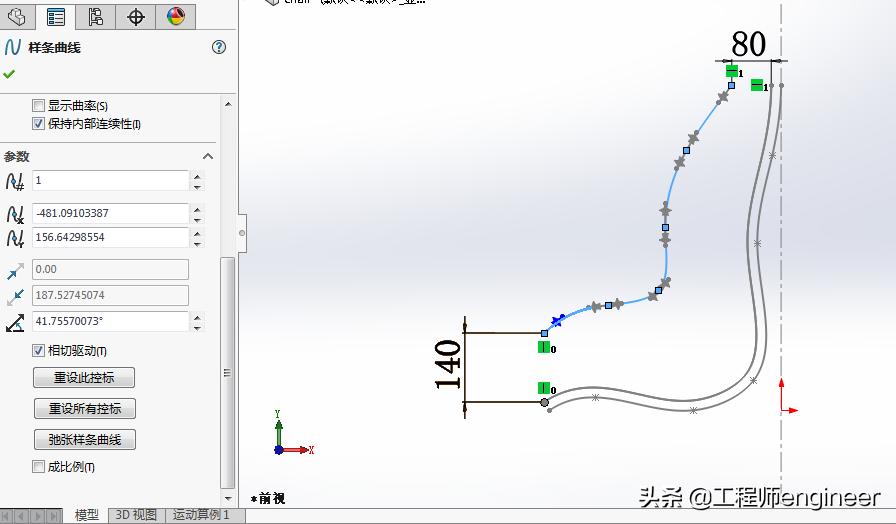

在基准面3上建立一段样条曲线，与草图2的两个端点直线距离分别为80mm和140mm，其它参数设置如下：

草图4

• 草图5

和草图4建立的方法如出一辙，只不过是在基准面4上进行绘制。

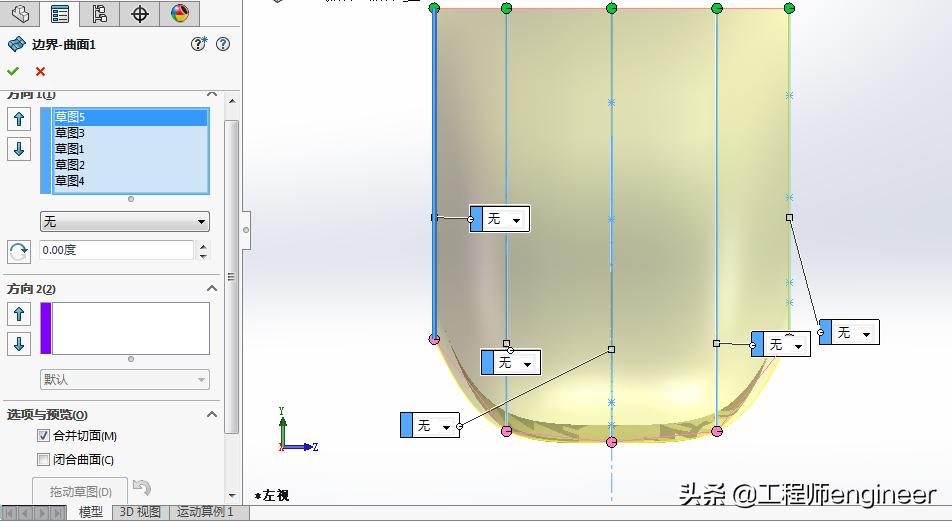

至此，椅子模型的截面的草图绘制完毕，下面需要做的就是将这些草图用曲面边界来“连接”起来，勾选这5个草图，使用曲面边界，如下：

曲面边界

曲面拉伸1

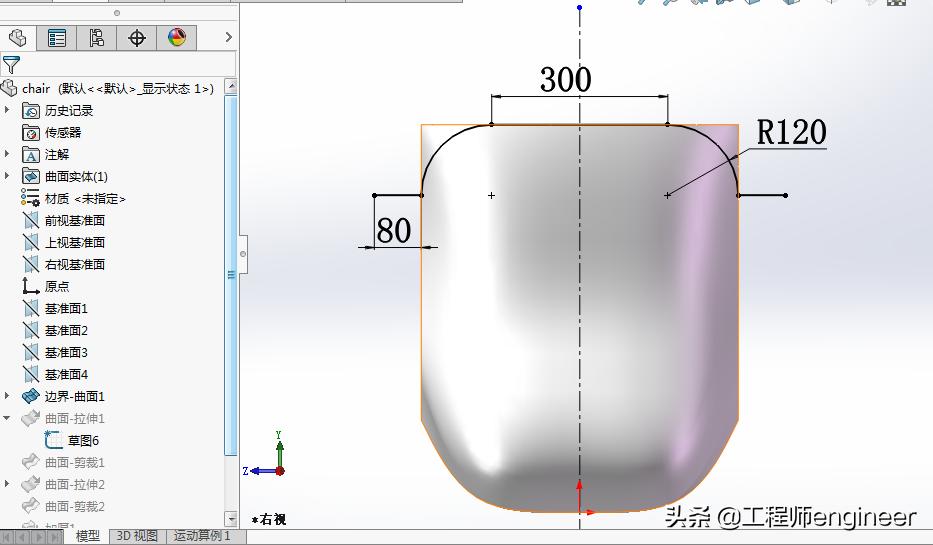

首先，在右视基准面上建立一个草图，尺寸如下：

拉伸草图1

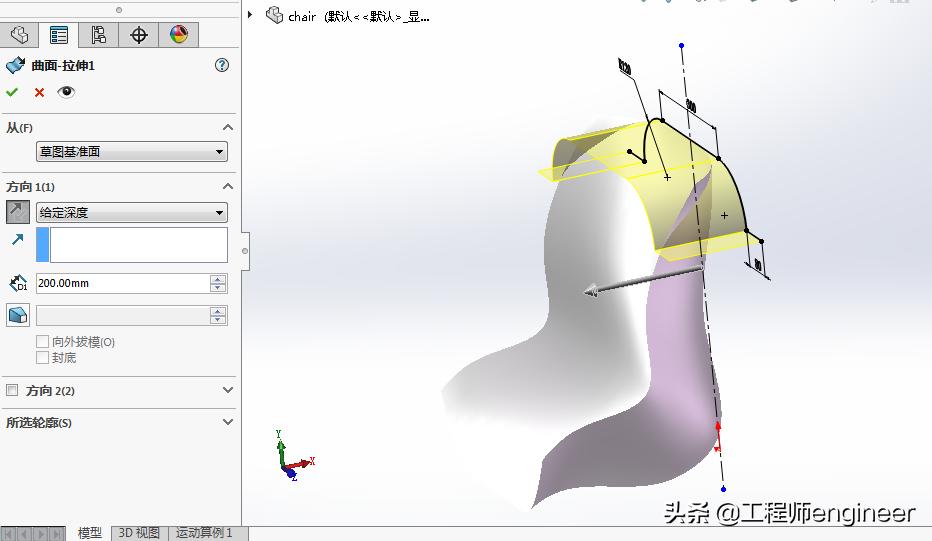

草图绘制完毕后，使用拉伸命令，为了下一步曲面剪裁将椅子顶部轮廓剪裁出来，选择“完全贯穿”

曲面拉伸

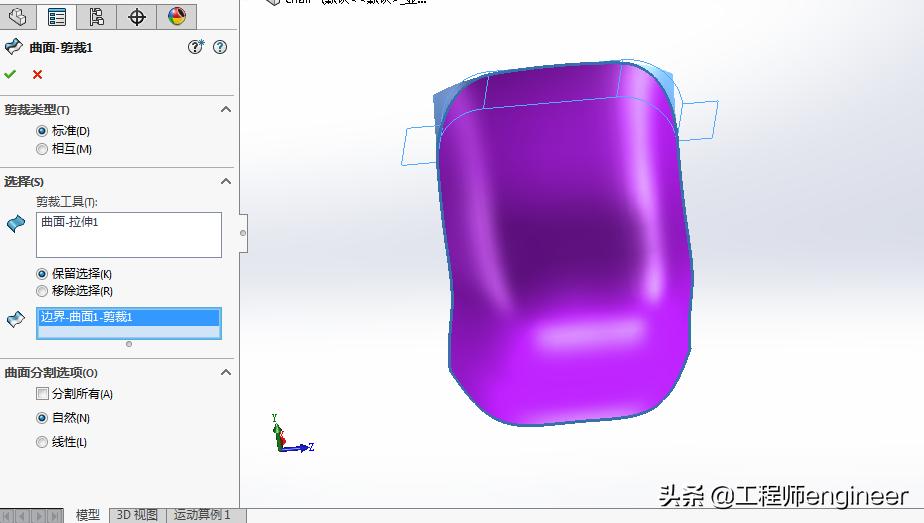

曲面剪裁1

剪裁工具选择刚才的拉伸实体，选择保留的边界为椅子的外轮廓线。

曲面剪裁

曲面拉伸2

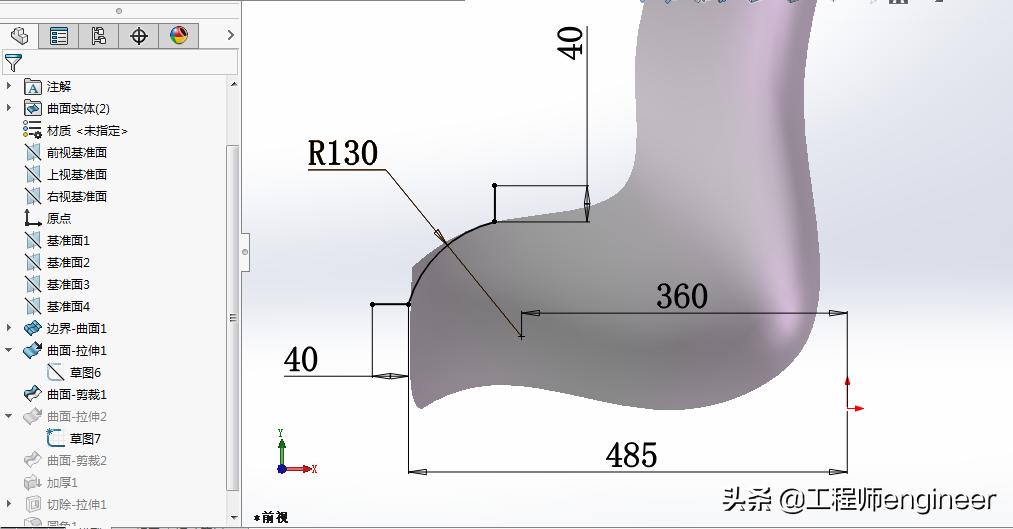

拉伸之前先建立一个草图，首先建立一个参考点（为了便于建立一个圆弧段），在前视基准面中，参考点距离圆点的水平距离为360mm，尺寸如下：

曲面拉伸2草图

草图建立完成之后，再次进行拉伸，使用两侧对称，距离为600mm，然后使用曲面剪裁，剪裁工具选择刚才的拉伸实体，保留的部分为外部轮廓。

曲面剪裁2

加厚和圆角

下面就是将椅子更好的表达出来，包括曲面加厚、底部开孔和加圆角的设置。

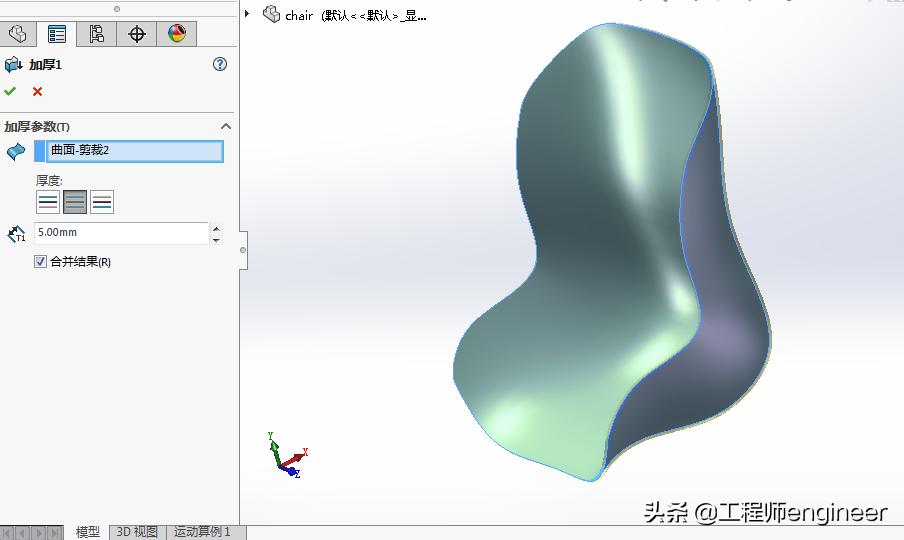

• 加厚

选择刚才的曲面剪裁2作为要加厚的曲面，选择加厚两侧，厚度为5mm。

加厚

• 开孔

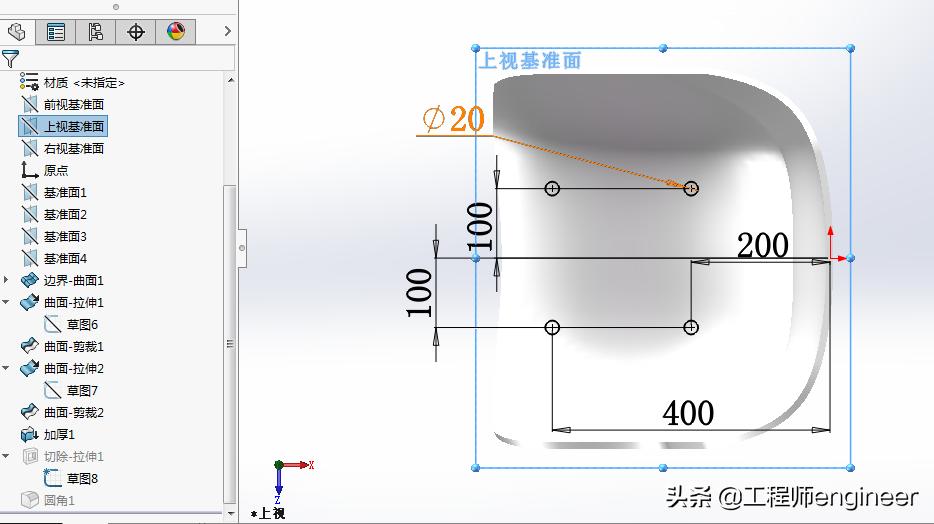

在前视基准面上建议四个圆进行拉伸切除，具体尺寸参数如下：

开孔

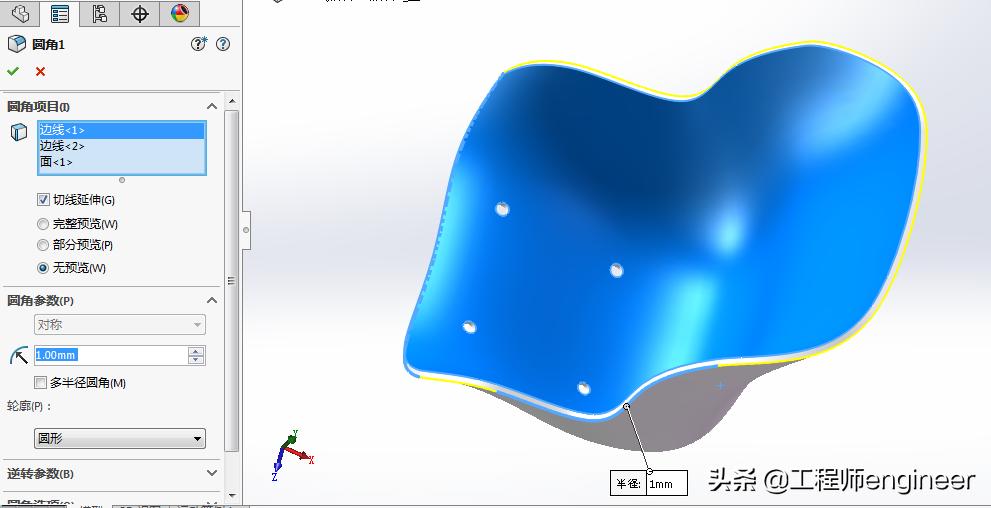

• 圆角

对两条外边线和整个内面进行圆角的设置，圆角尺寸为1mm。

圆角

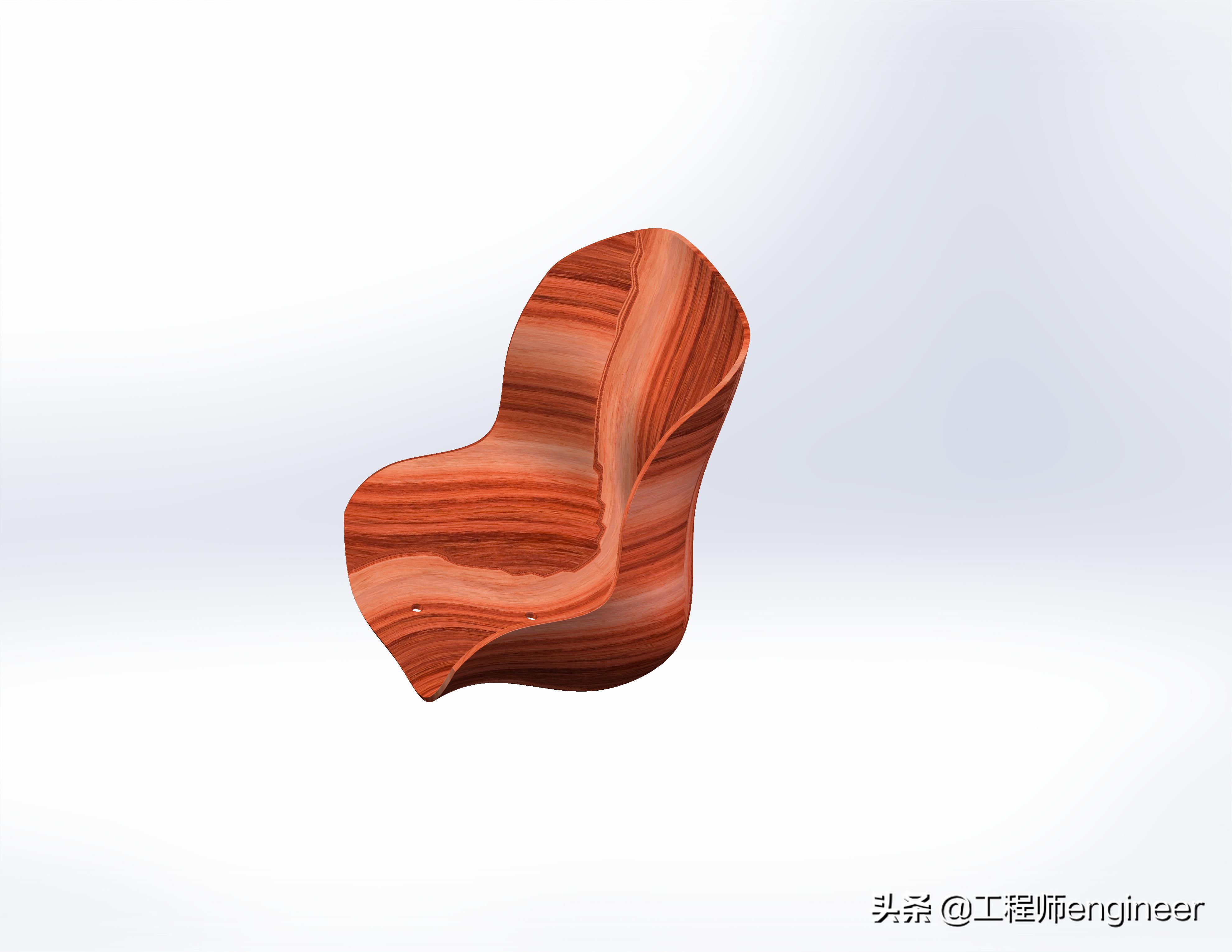

至此，本次模型的所有工作就完成了。

小结

本次模型建模思路很明确，主要是用曲面—边界来完成建模，这就和上一篇文章满类似的，首先是将所需的基准面给建立出来，然后在基准面上建立草图，后面再通过对曲面的加厚和圆角的设置来收尾。

建模过程没有捷径，你要做的就是不断地练习。
