产品介绍

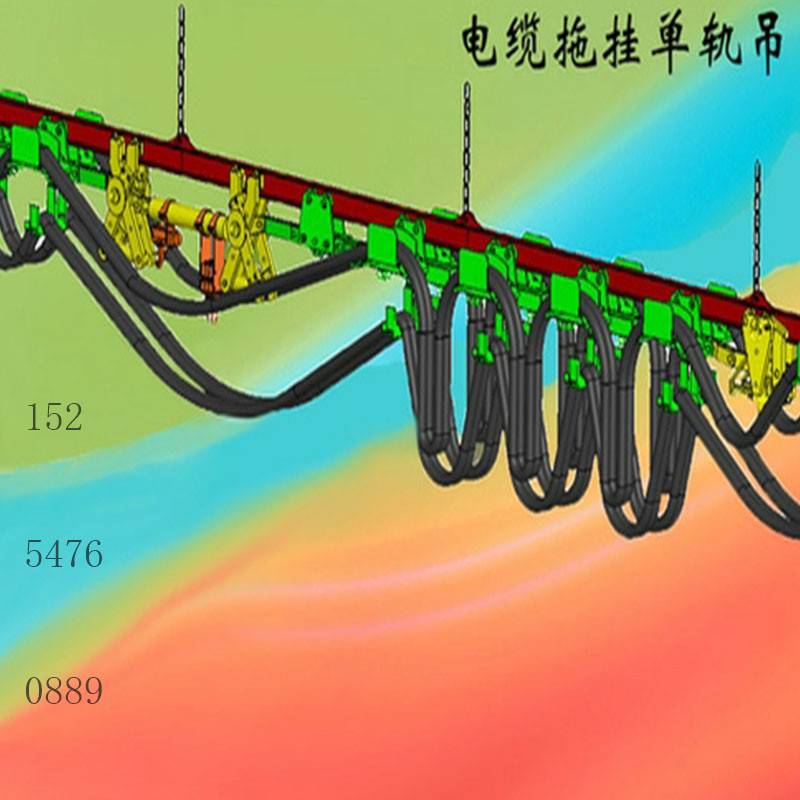

TDY-100型矿用电缆拖挂单轨吊（以下简称“单轨吊”），是利用悬空轨道，以液压为动力，实现煤矿井下辅助运输的一种装置，作为矿山井下电缆移动、吊挂的专用设备，达到减少电缆移动次数，减少工作人员，减轻工人劳动强度的效果。采用液压推拉装置以及弹簧刹车装置，保证设备使用安全可靠。
该设备是综采工作面移动电站与机组之间电缆拖移、吊挂的理想设备。
主要特点：
1.电缆只需一次铺设，减轻工人劳动强度。设备操作十分简单，前后移动只需动作一个阀柄即可完成，操作灵活方便。现有的电缆拖运车在拖动电缆时至少需要3～4个人协调工作才能完成任务，并且劳动强度比较大，在遇到较大斜度的工作面或开绞车的人与推缆的人配合不好时，还存在一定的危险性。矿用电缆拖运车则只需要一个人操纵阀柄即可，开绞车和推线缆可由一个人在不同的时段进行，不存在配合失误问题。以往由3～4人才能完成的任务，现在只需一个人就可轻松完成，既提高了工作效率又节约了人员的开支，而且操作人员若有多年的电缆拖运车相近设备的操作经验，操作起来也会觉得胸有成竹、得心应手。
TDY — 150 牵引力：100 KN产品类型代号：矿用电缆拖挂单轨吊主要参数适用巷道倾角： 0°~18°工作介质： 乳化液工作压力： 16~20MPa牵引力： 100KN推移行程： 500mm（步进0-500mm，可连续行走）运行速度： 80m/h设备工作倾角： ±18°单根轨道适应巷道坡度变化： 5°/3m外供乳化液工作压力： 20~31.5MPa单个制动装置的静制动力： 80KN设备外形（长x高）： 0.52x0.65m拖挂长度： 150m操作方式： 手动设备总重量： 6000Kg
