苹果AirPort Express Base Station无线AP继承苹果一贯的风格，采用纯白色为主色调，搭配中间灰色的苹果LOGO，显得简约大方。各个边角采用柔和的线条设计，使AirPort Express同时充满了迷人的亲和力。
小巧的体积却把电源、无线AP、音频设备、打印服务器和桥接器集成在一起，可见苹果在设计方面有着过人之处。下面就通过我爱音频网的拆解，来细致考察这款十年前的产品内部做工及用料。
一、苹果AirPort Express Base Station外观

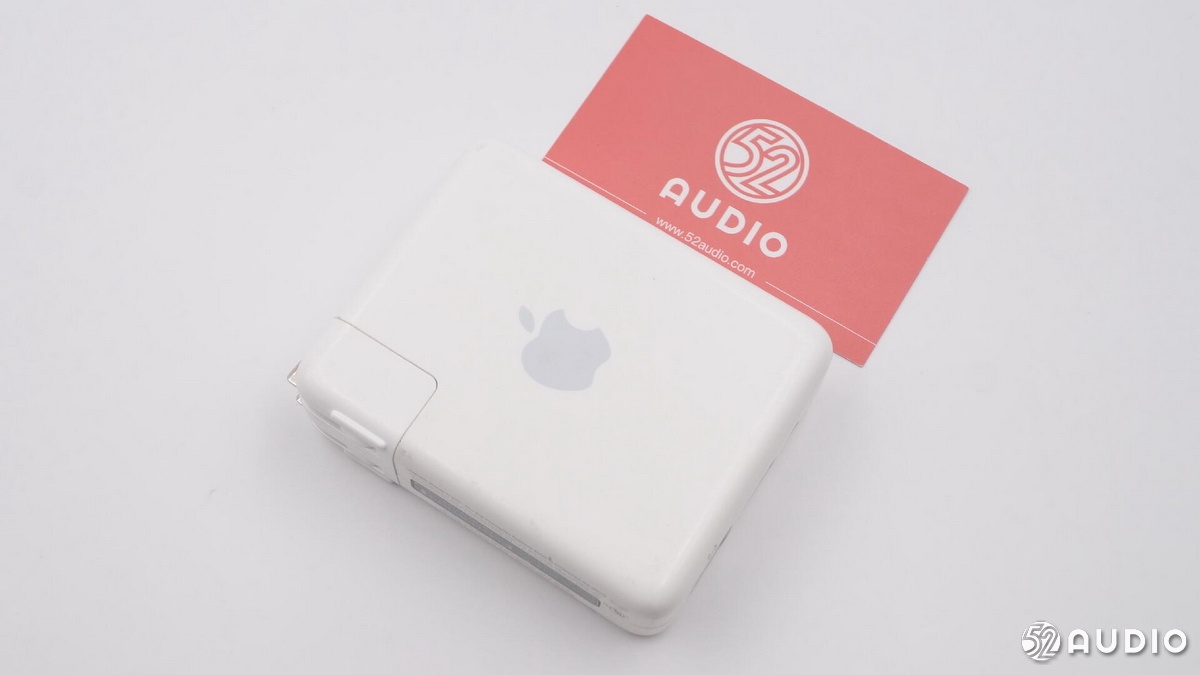

苹果AirPort Express Base Station无线AP正面外观，中部搭配灰色苹果Logo，延续苹果简洁的风格。

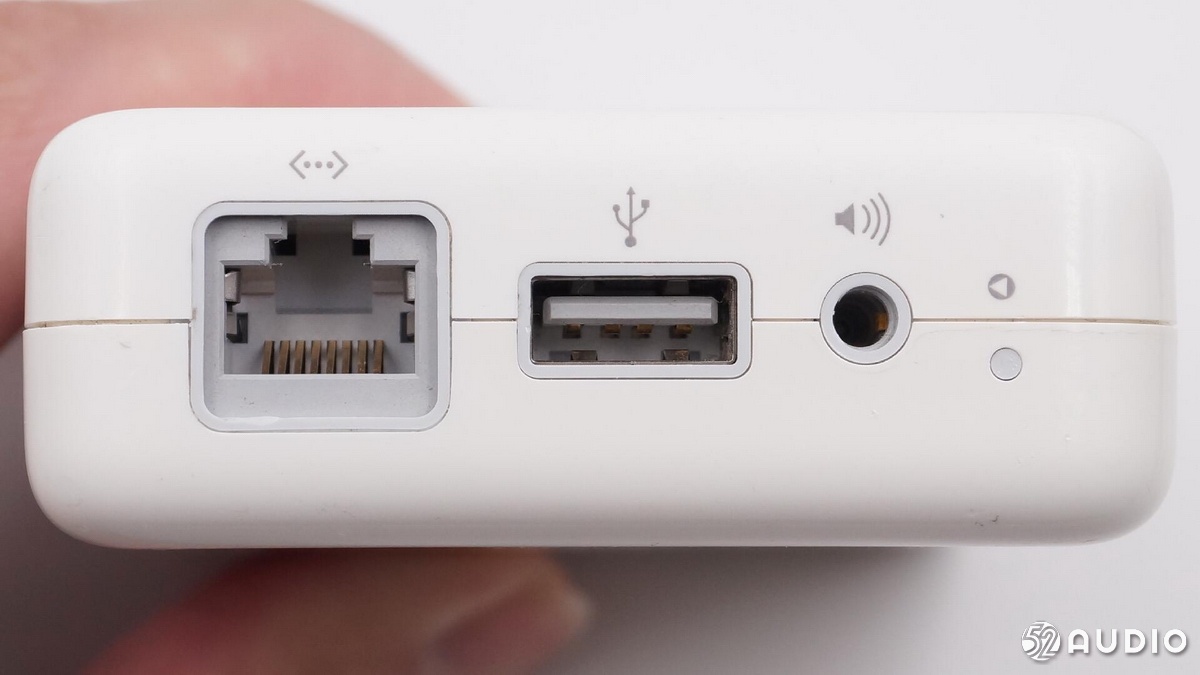

无线AP侧面特写，这面从左至右是LAN接口，USB-A接口，3.5mm音频接口，最右侧是是一颗复位按键。

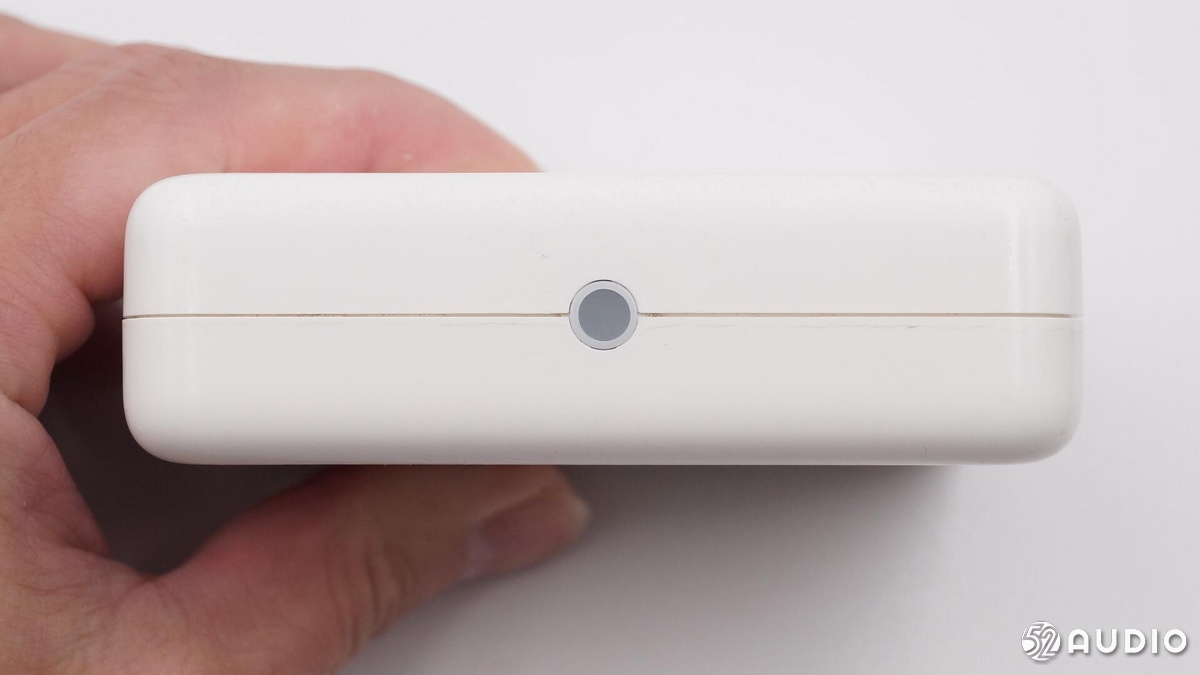

无线AP侧面特写，这面中部有一个工作指示灯。
无线AP侧面特写，这面是一些用英文印刷的文字说明，主要包含设计制造，产品型号，端口MAC地址，供电电压，注意事项信息。
二、苹果AirPort Express Base Station拆解
无线AP采用了可拆卸插脚设计。

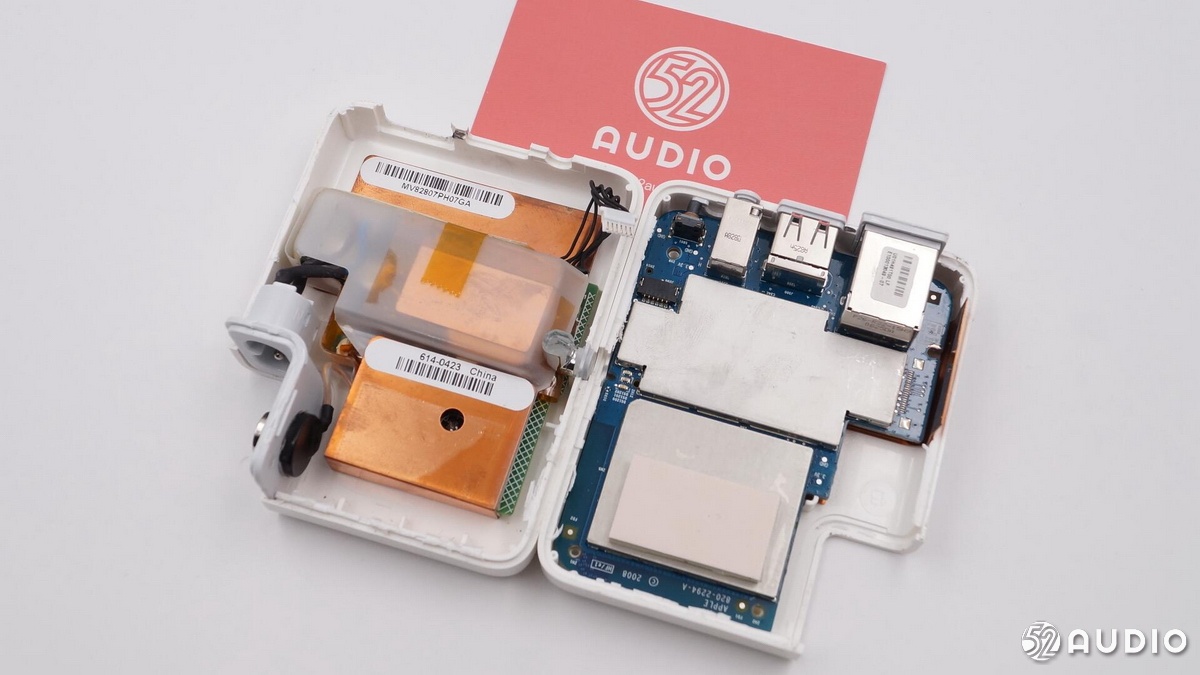

我们从外壳侧面的一圈细槽纹撬开壳体。

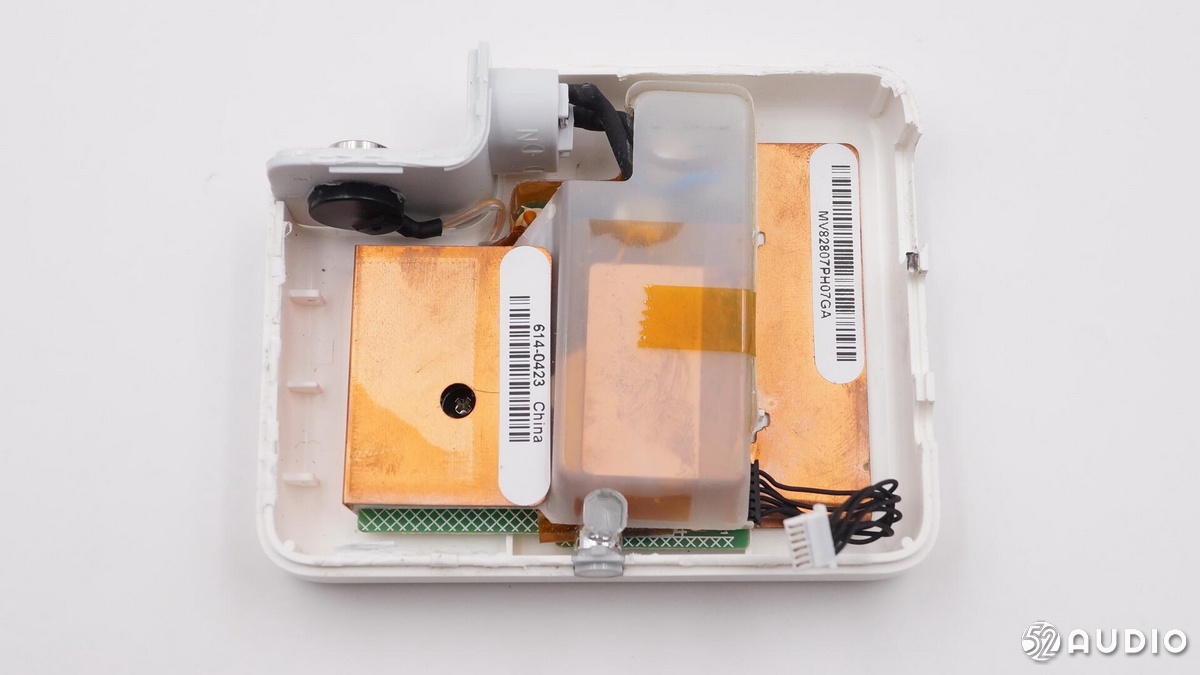

这边铜屏蔽罩下面的是AC电源部分，做工精细。

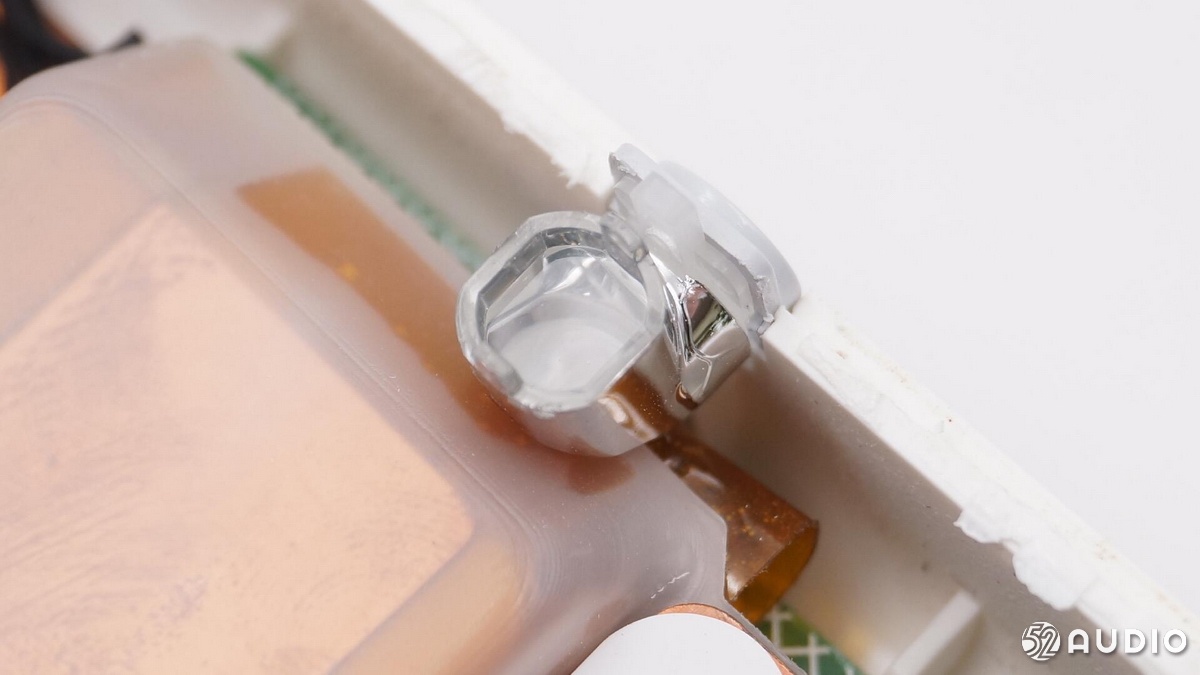

无线AP的LED导光结构特写。

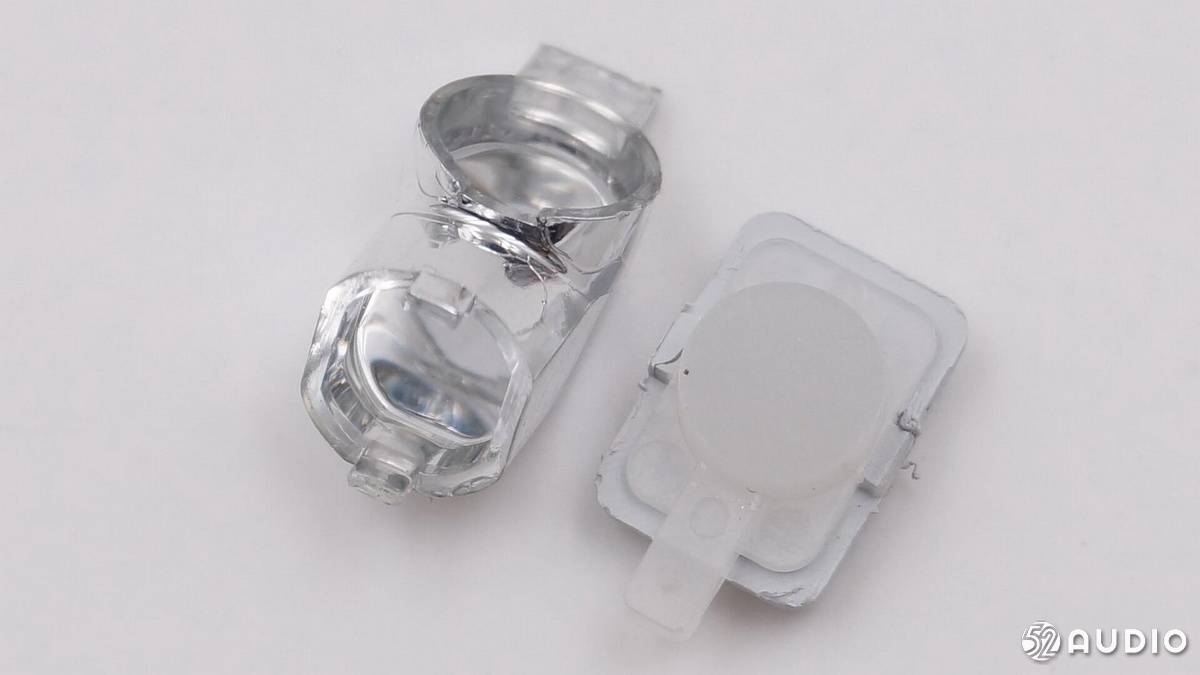

LED导光结构由导光柱及柔光罩组成。

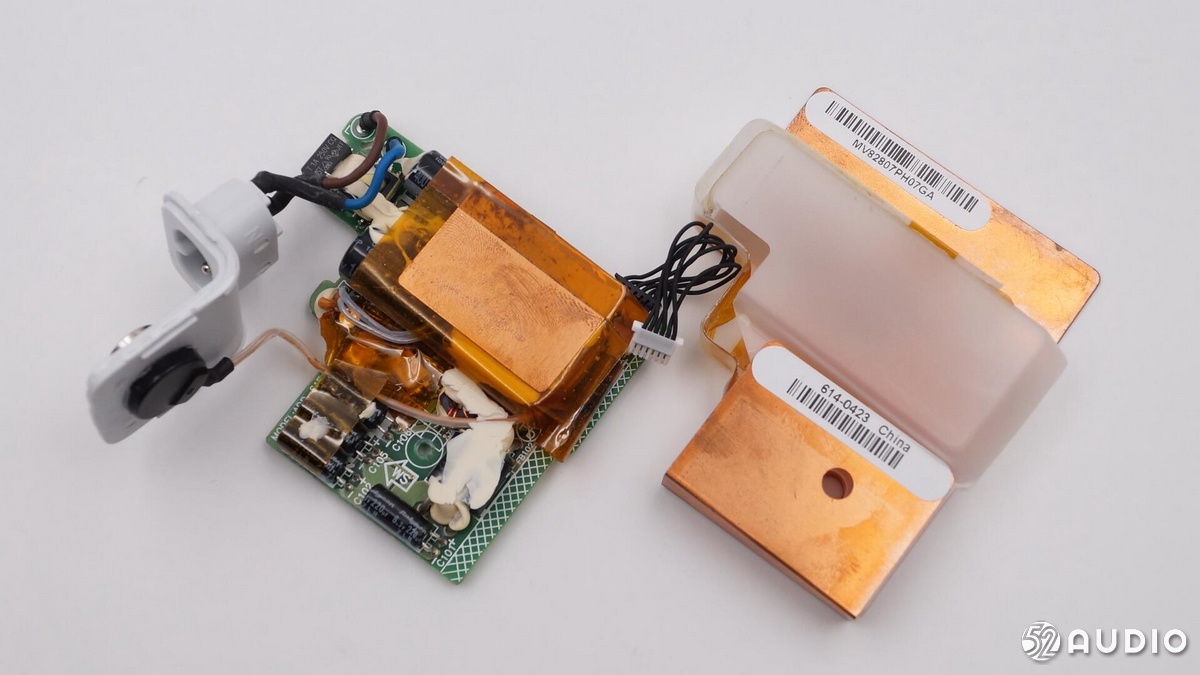

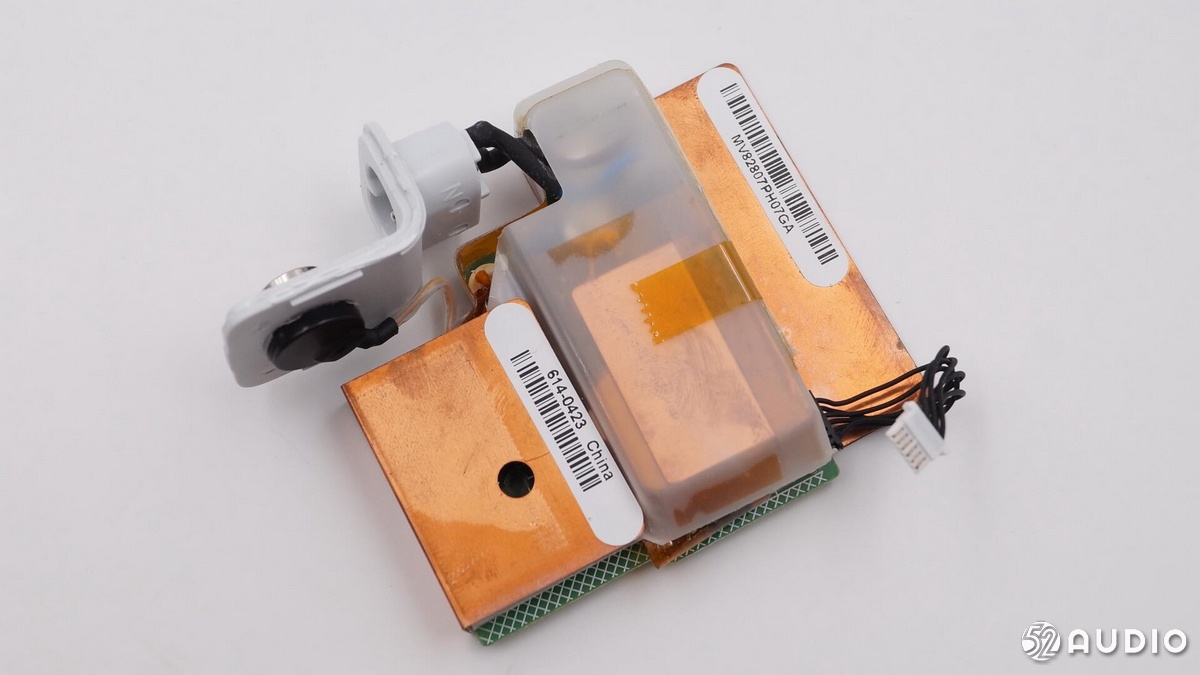

拆出电源模块部分，进行下一步拆解。

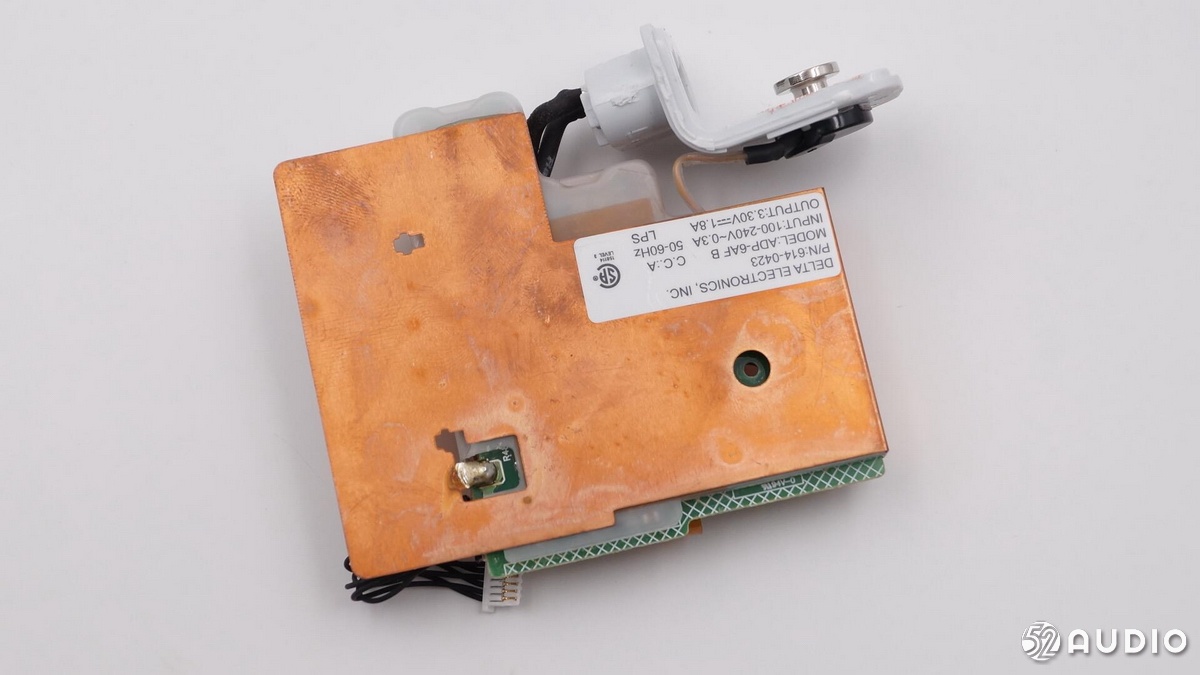

电源模块背面也被铜片屏蔽。

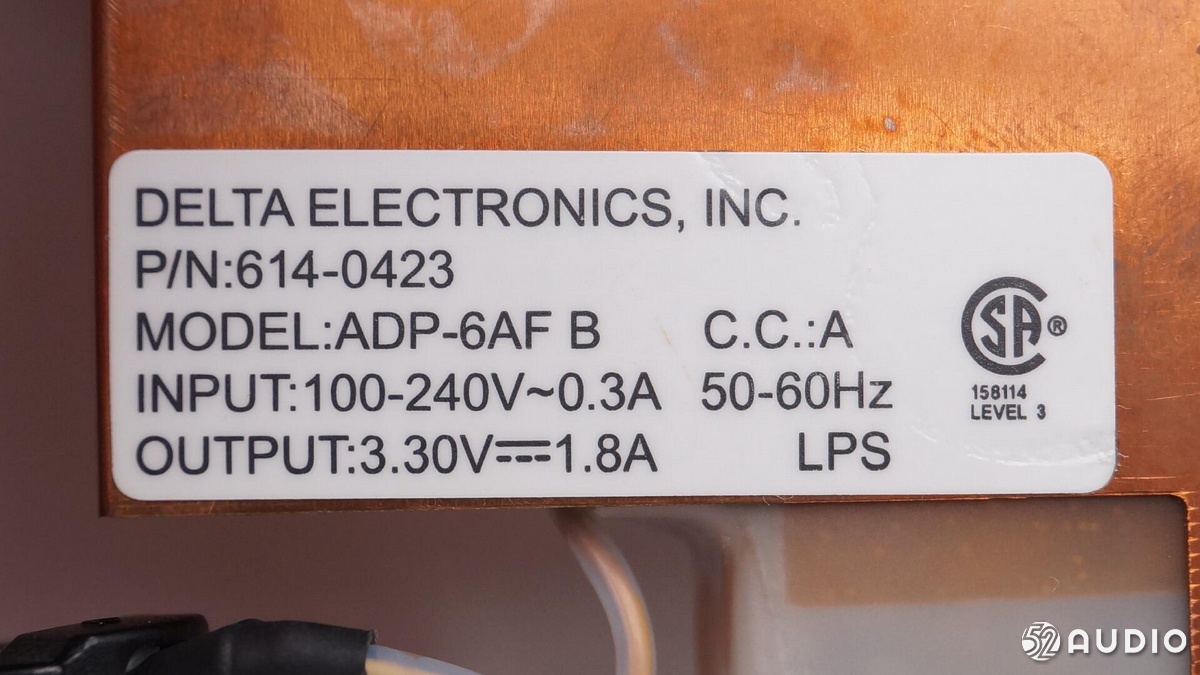

铜片上贴有标签，台达生产，输出3.3V1.8A，输出功率6W。

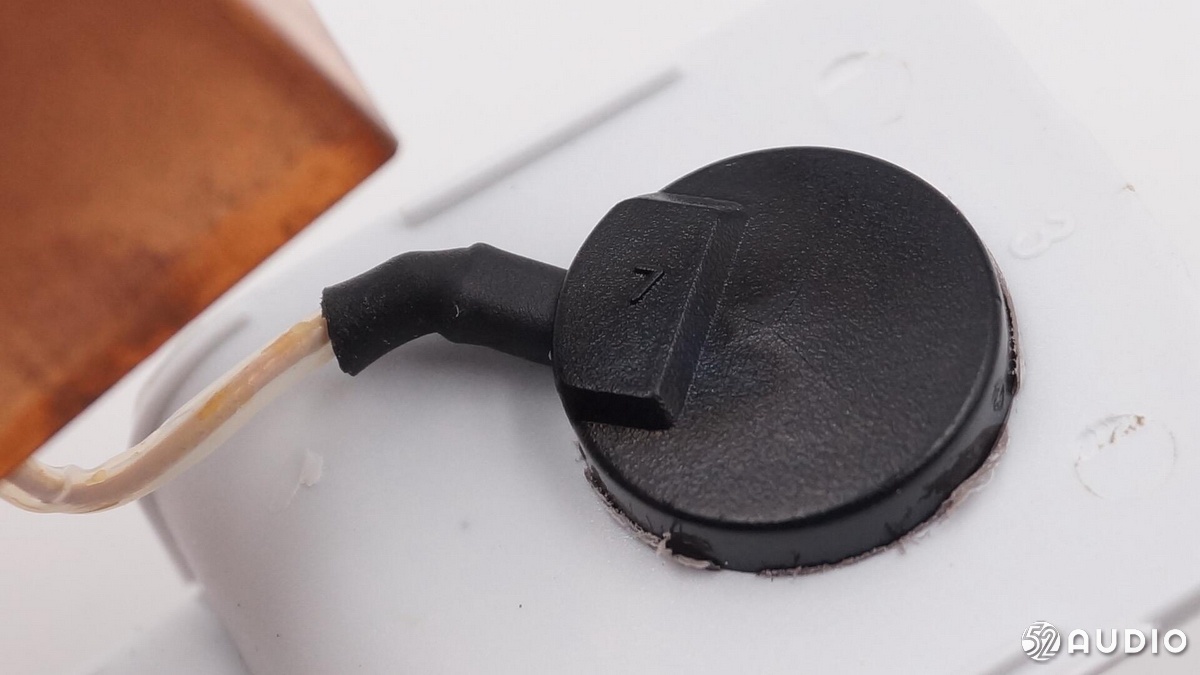

电源的接地端子，上面有橡胶套绝缘。
拆下电源的铜屏蔽罩，露出电路板。

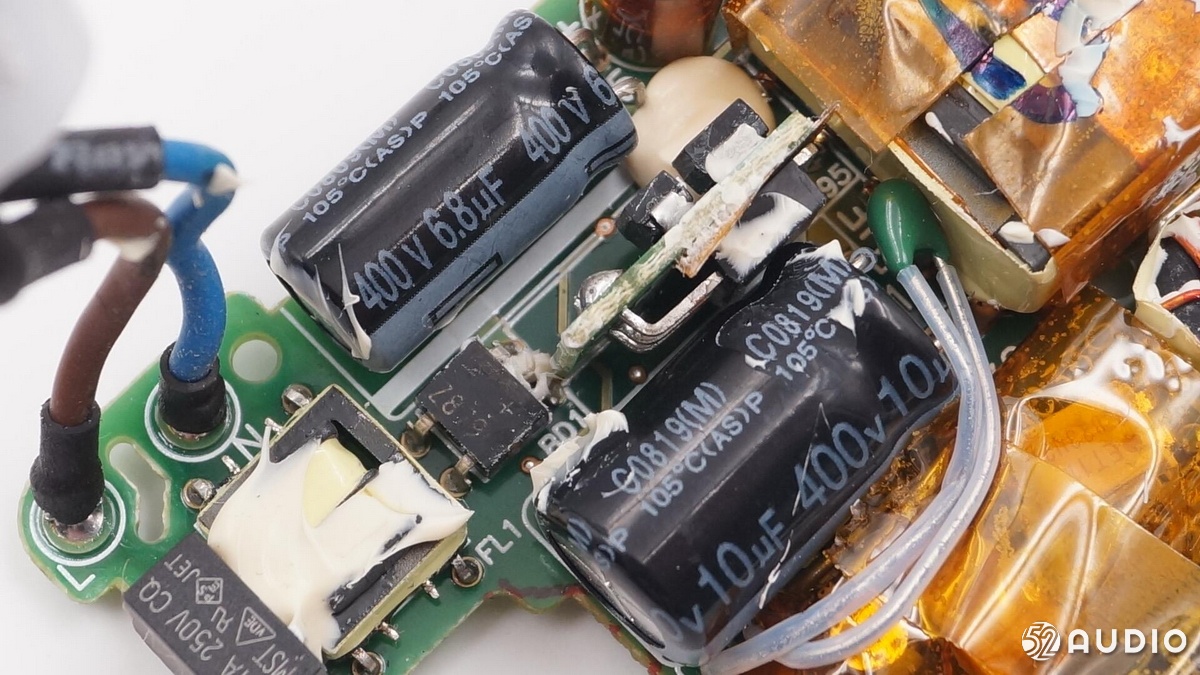

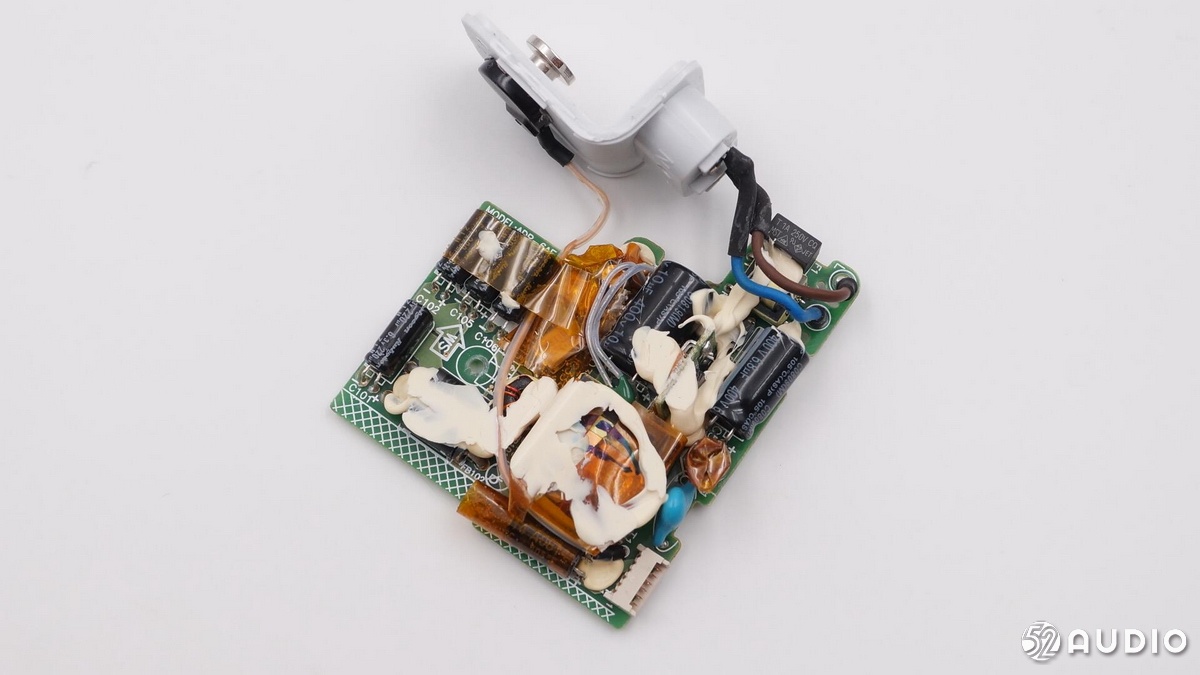

取下所有屏蔽罩，露出电路板，电源元器件之间打胶固定，变压器上有热敏电阻检测温度。
电路板背面镂空，降低厚度。

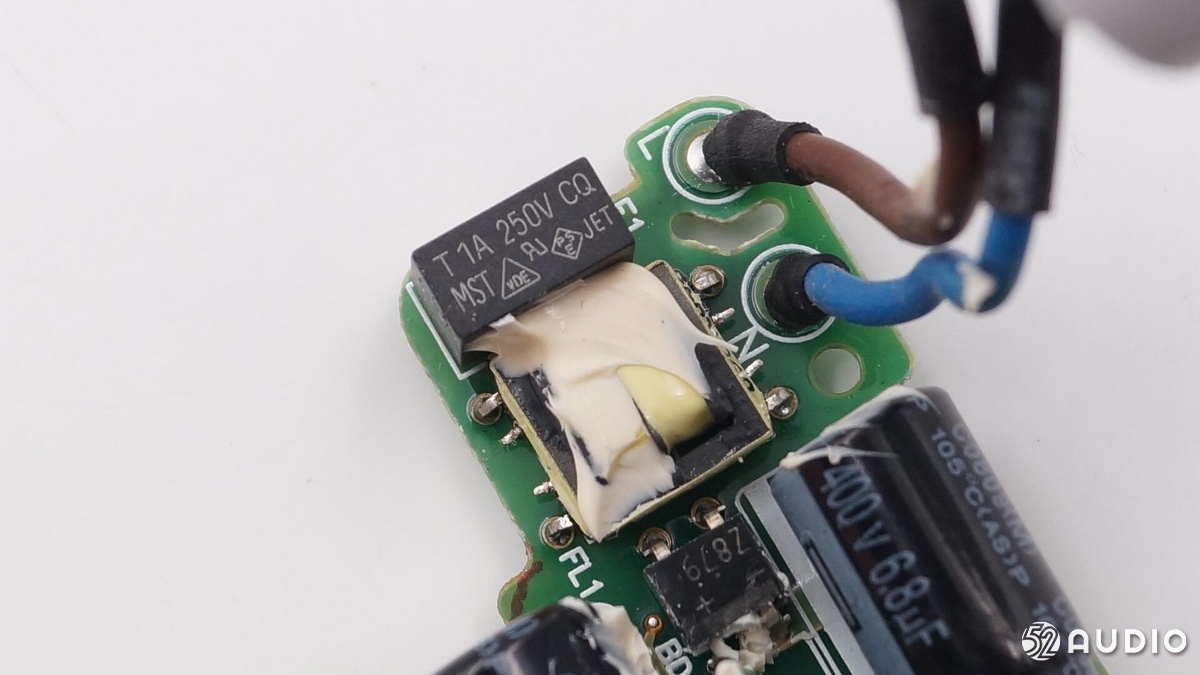

输入1A延时保险丝，下面是一级共模电感。

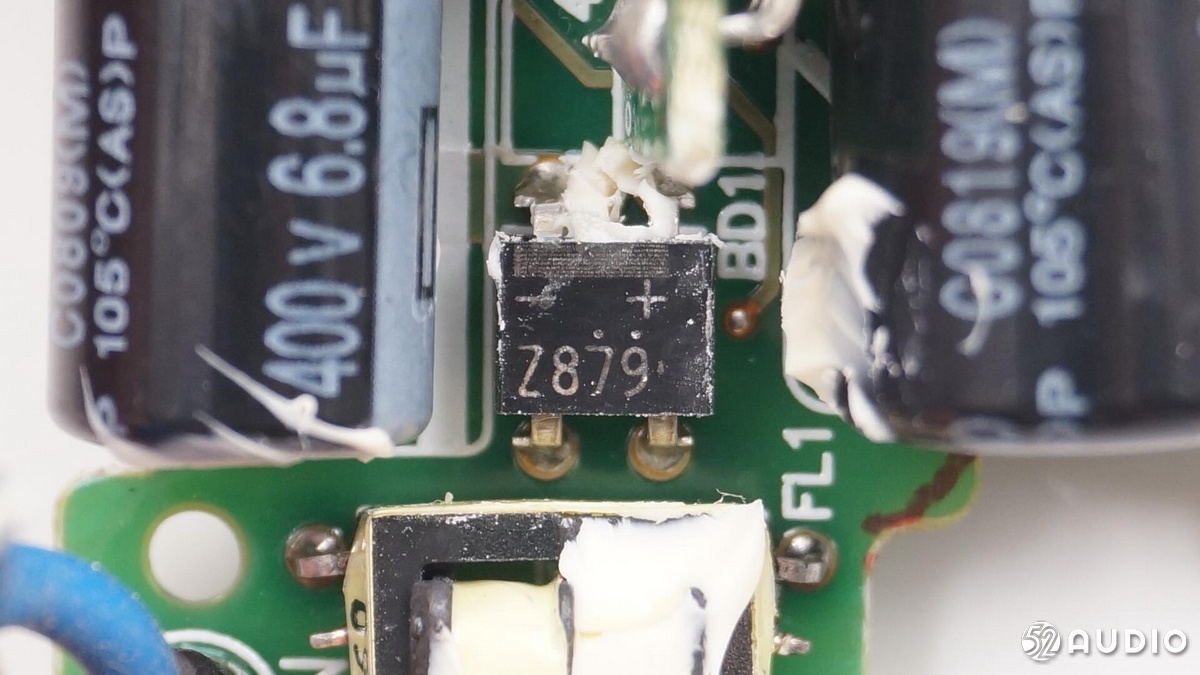

丝印 Z879的整流桥。

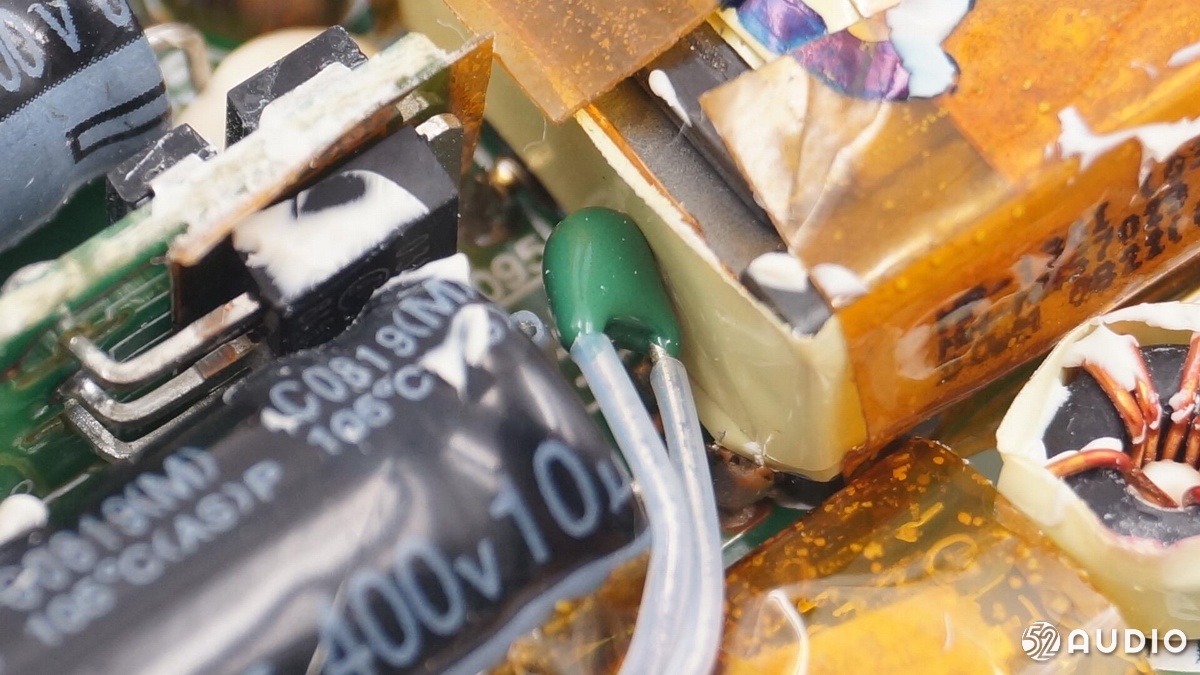

两颗电容之间垂直焊接了一块小板，小板上是开关管，绿色元件是热敏电阻，检测电源中的温升。

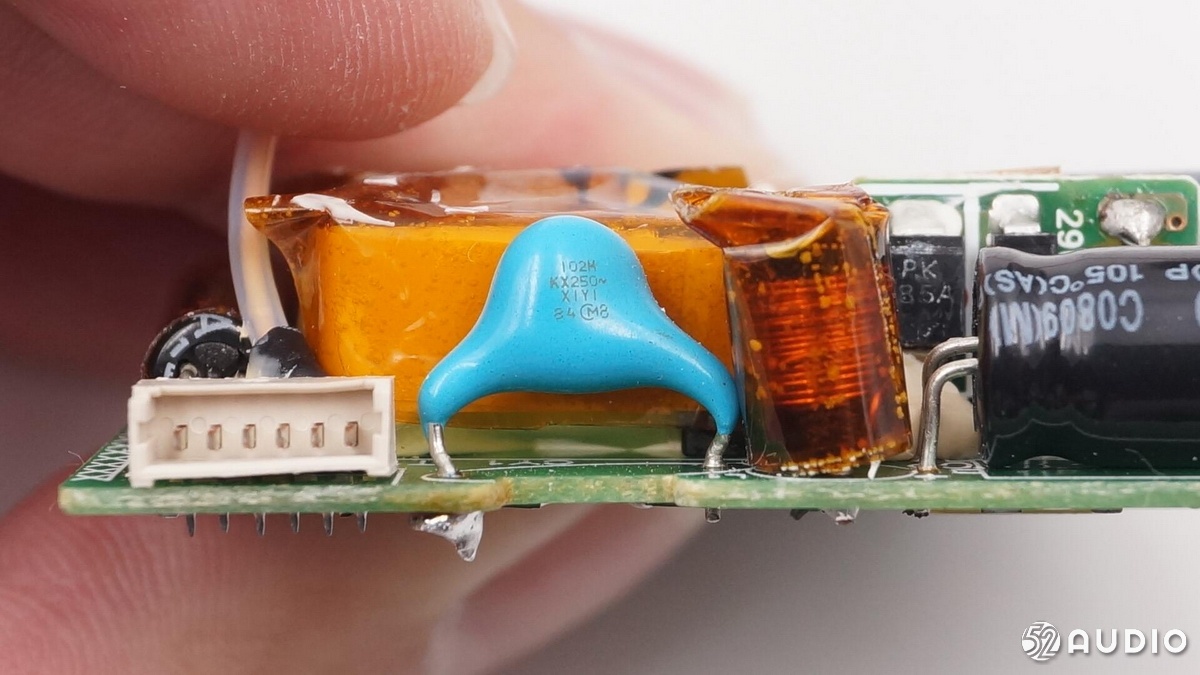

输出防干扰Y电容。
小板背面有二极管。

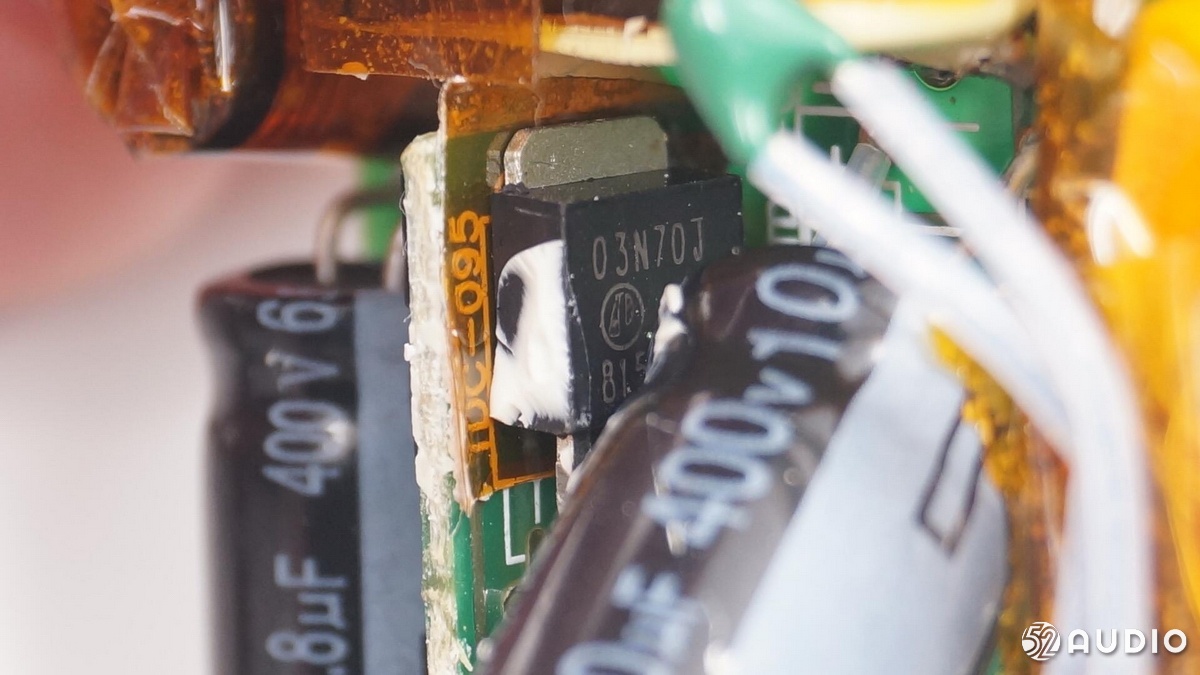

APEC 富鼎 AP03N70J，初级开关管，耐压700V，TO251封装。
APEC 富鼎 AP03N70J 详细资料。

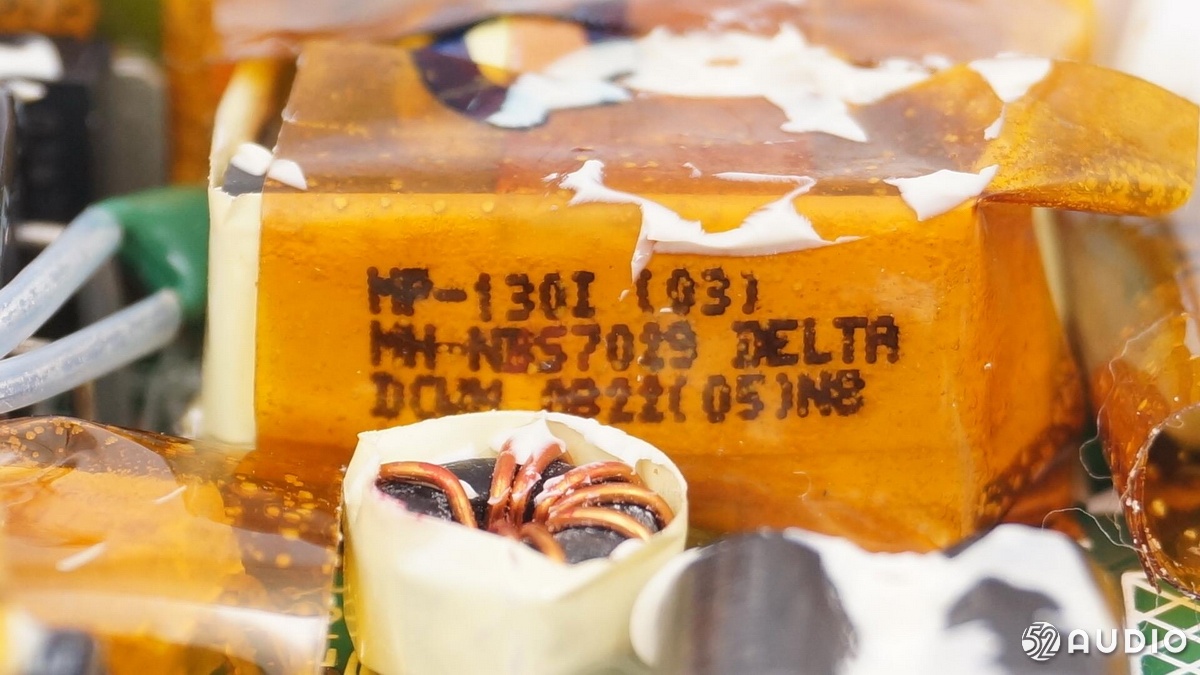

变压器由台达生产。
热敏电阻特写，紧贴变压器磁芯，检测温升。

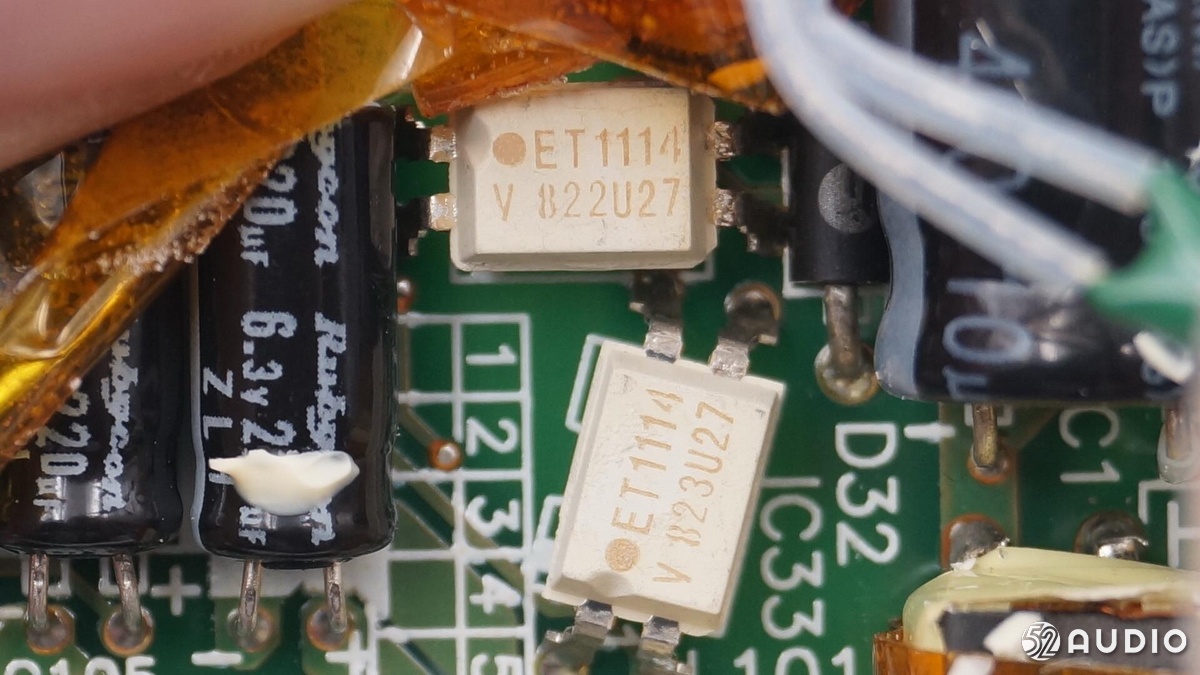

两颗光耦，负责电压反馈和保护功能。

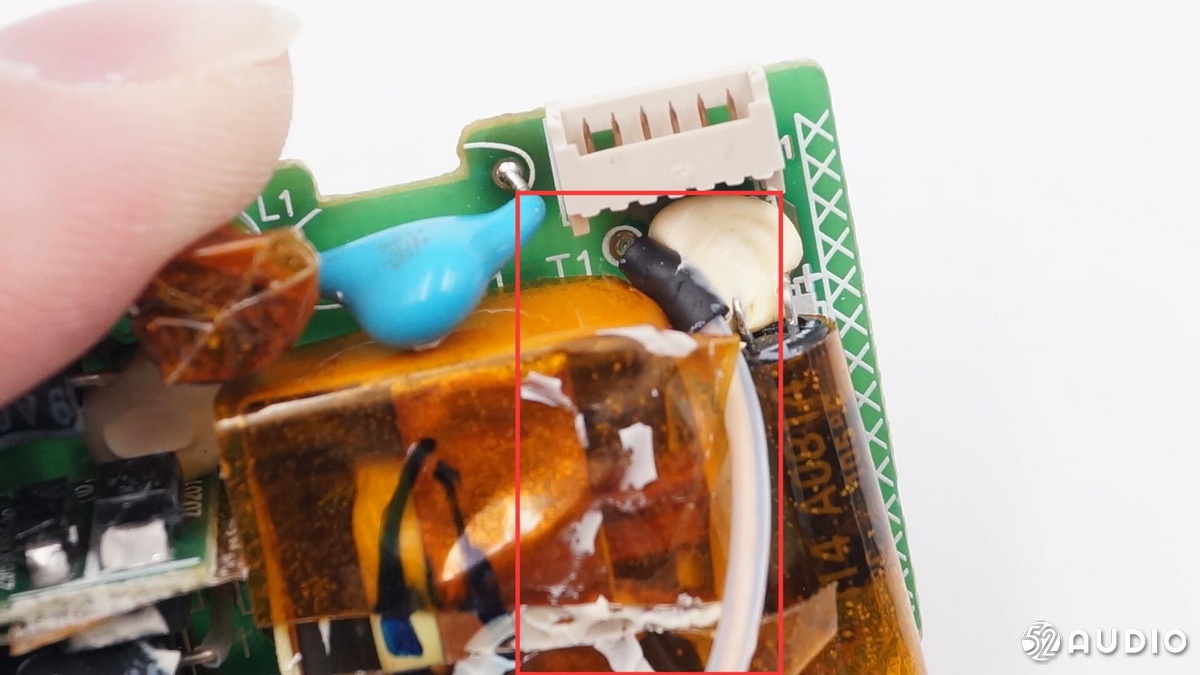

变压器次级输出采用多层绝缘线，穿热缩管焊接到电路板上。
四颗红宝石 6.3V220μF ZLH长寿低阻电解电容并联输出滤波。多颗并联降低厚度。

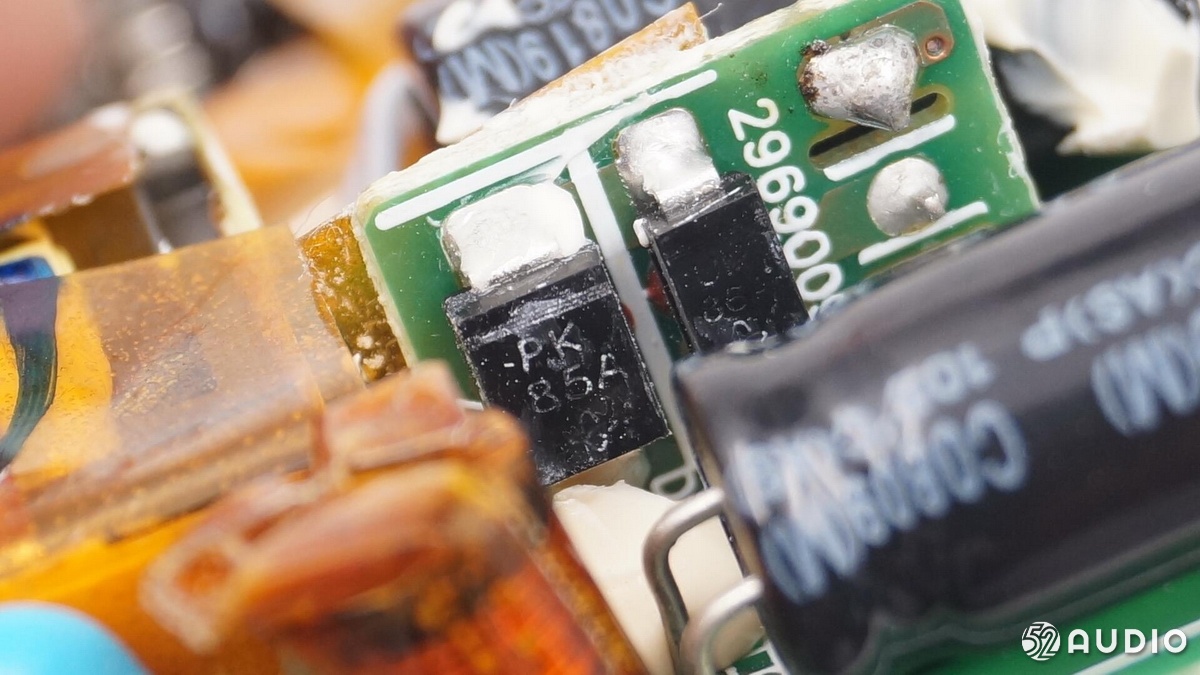

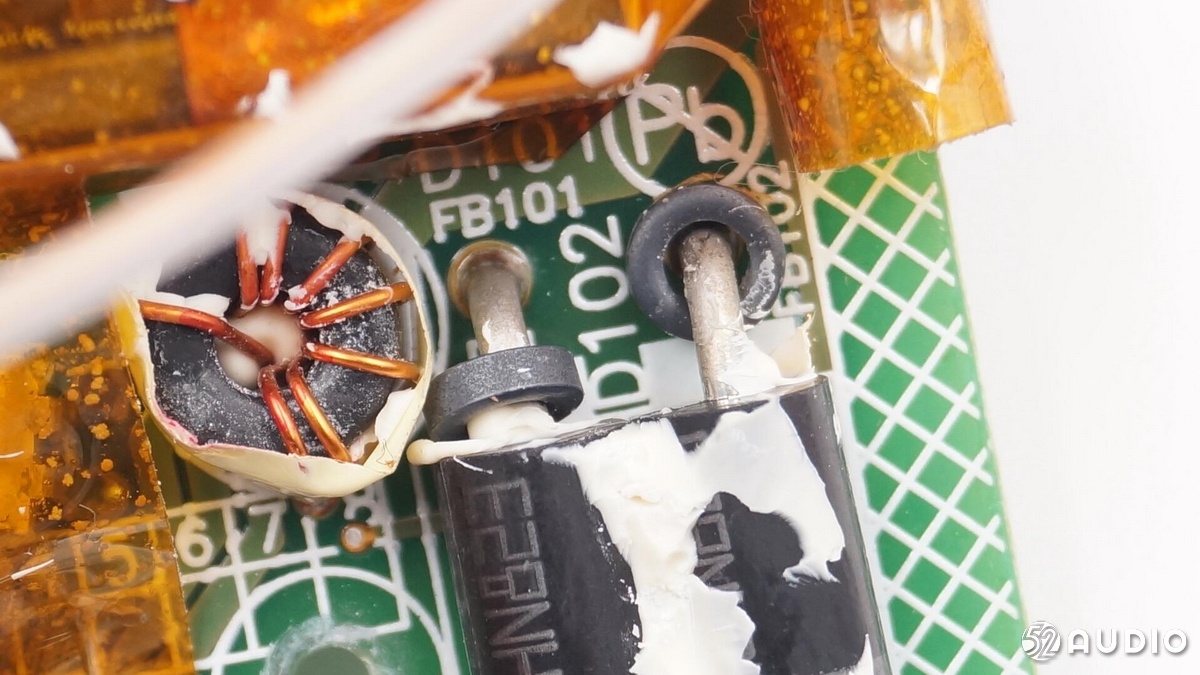

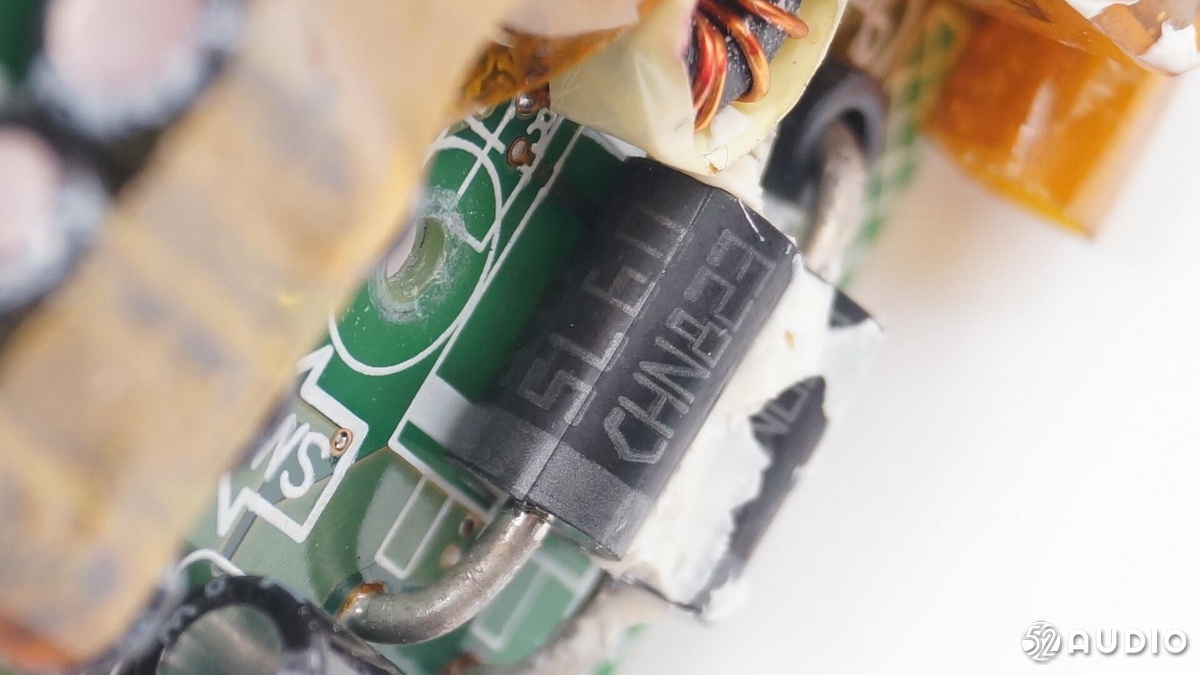

两颗整流肖特基二极管，引脚上套磁环抑制干扰。
肖特基采用5A60V耐压。

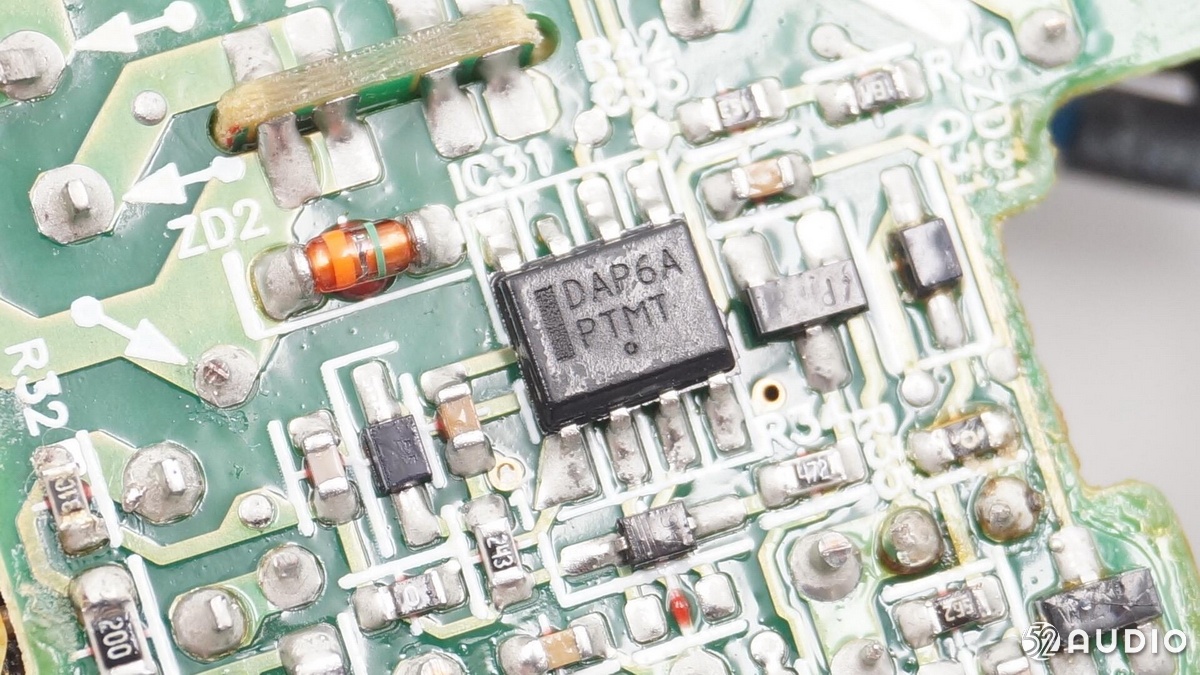

丝印DAP6A PTMT IC。DAP6A ( = NCP1200 )用于低功率通用离线电源的PWM电流模式控制器。

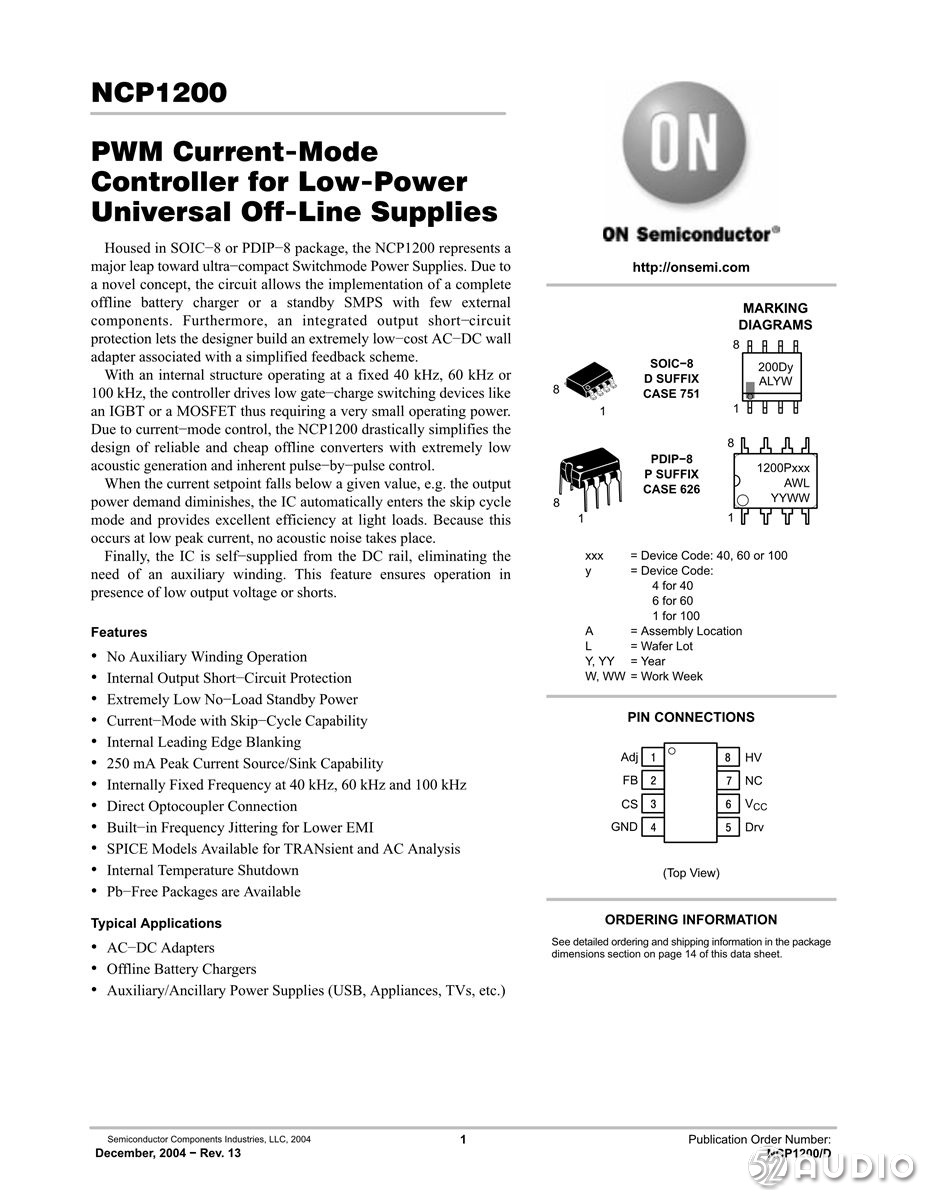

NCP1200资料信息。

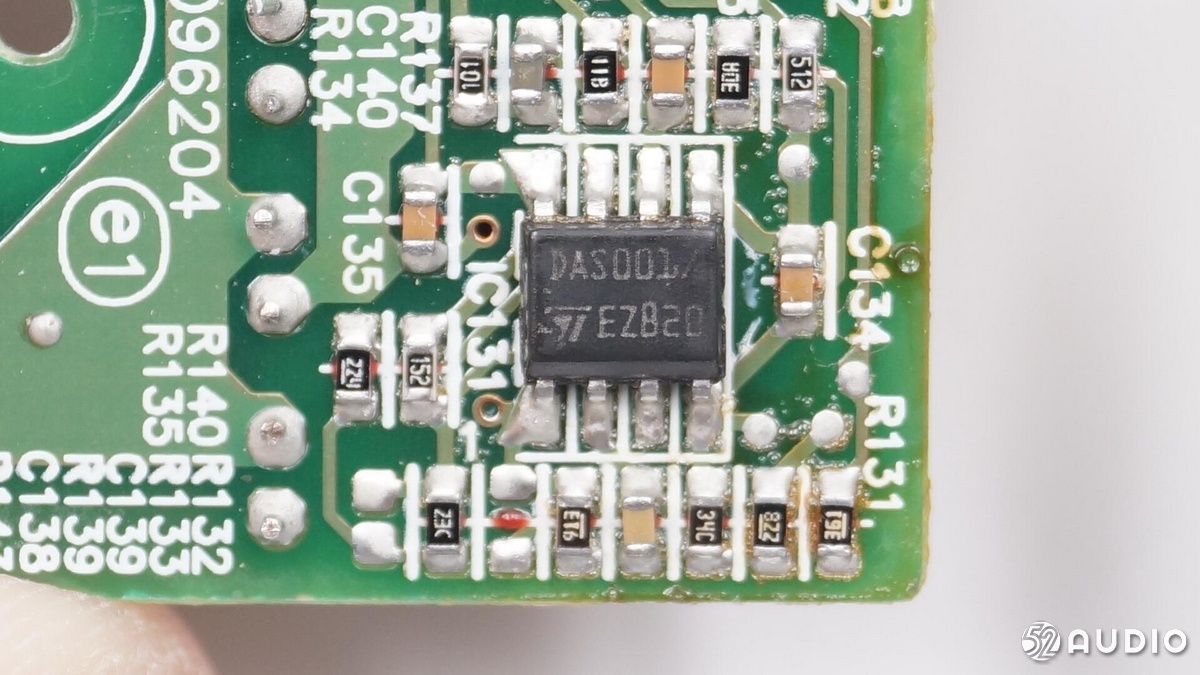

ST意法半导体DAS001电源管理芯片，定制型号，实际型号TSM103W，内置基准的双运放，用于电压比较检测放大。

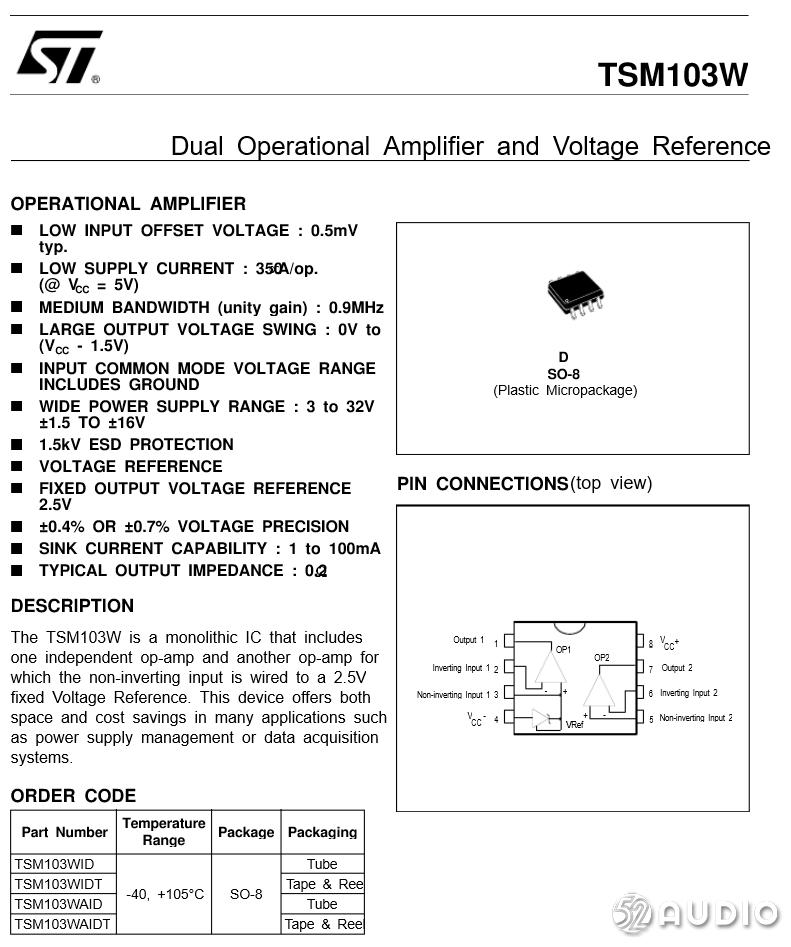

ST TSM103W 详细资料。拆解完这款电源，从当年就可看出苹果对于产品质量的严格把控，直到现在来看，这款电源的设计，用料，做工都是属于相当优秀的。

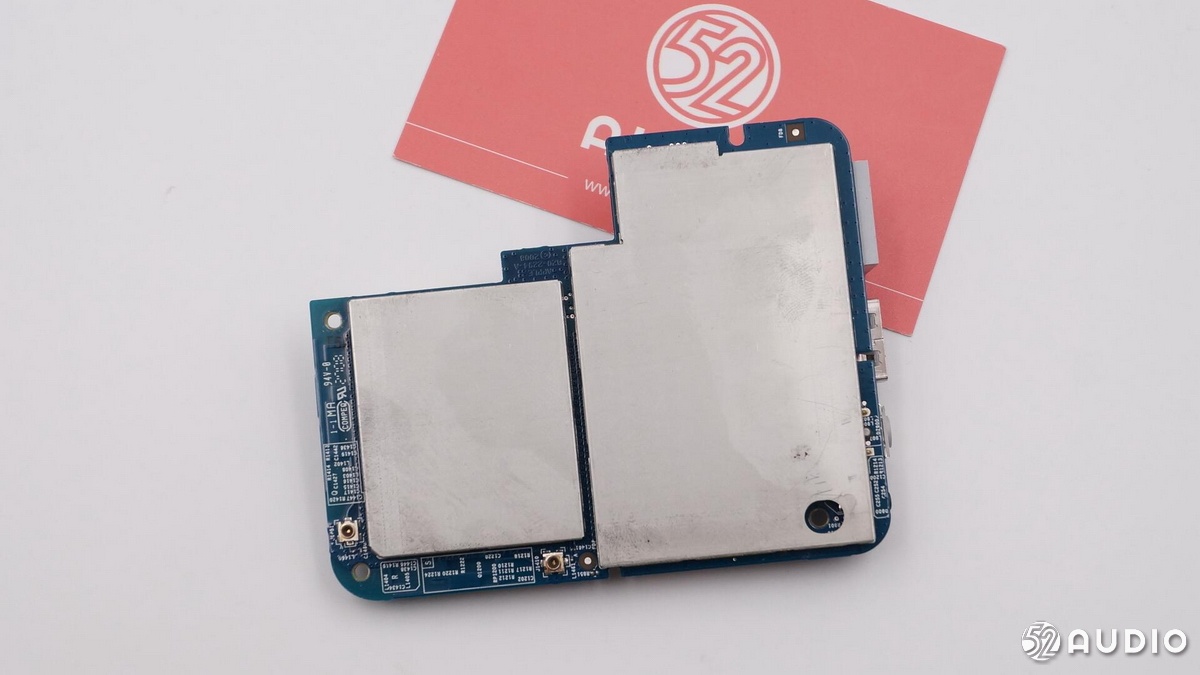

下面拆解另外一块电路板，电路板内侧一面有两个屏蔽罩。

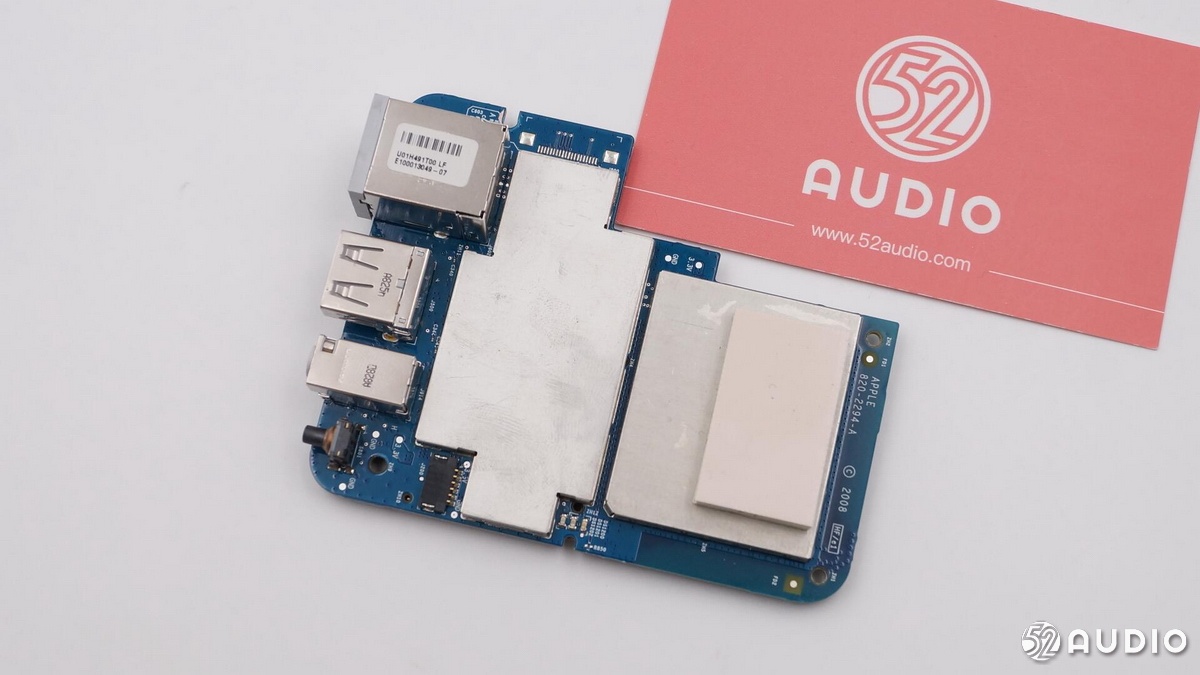

把电路板翻过来，另外一面也是有两个屏蔽罩。
这一面分别是复位按钮，3.5接口，USB-A接口，网线接口。

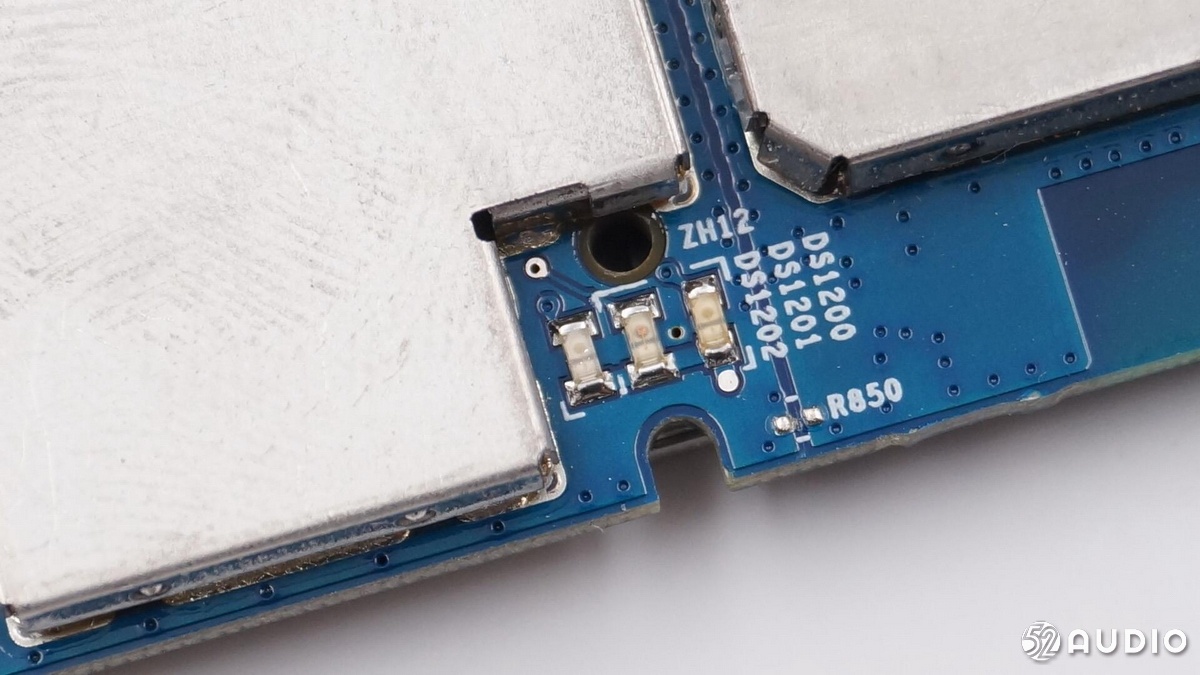

三颗不同颜色的LED指示灯。

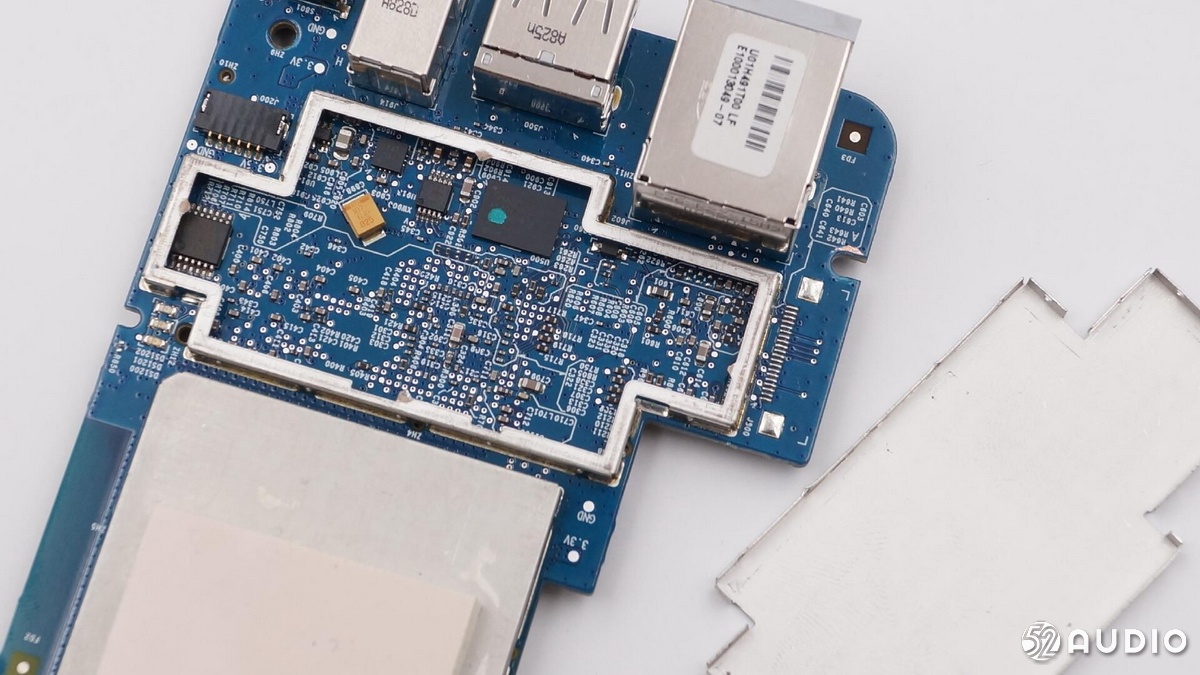

拆掉接口后面的屏蔽罩，内部有一颗存储器。

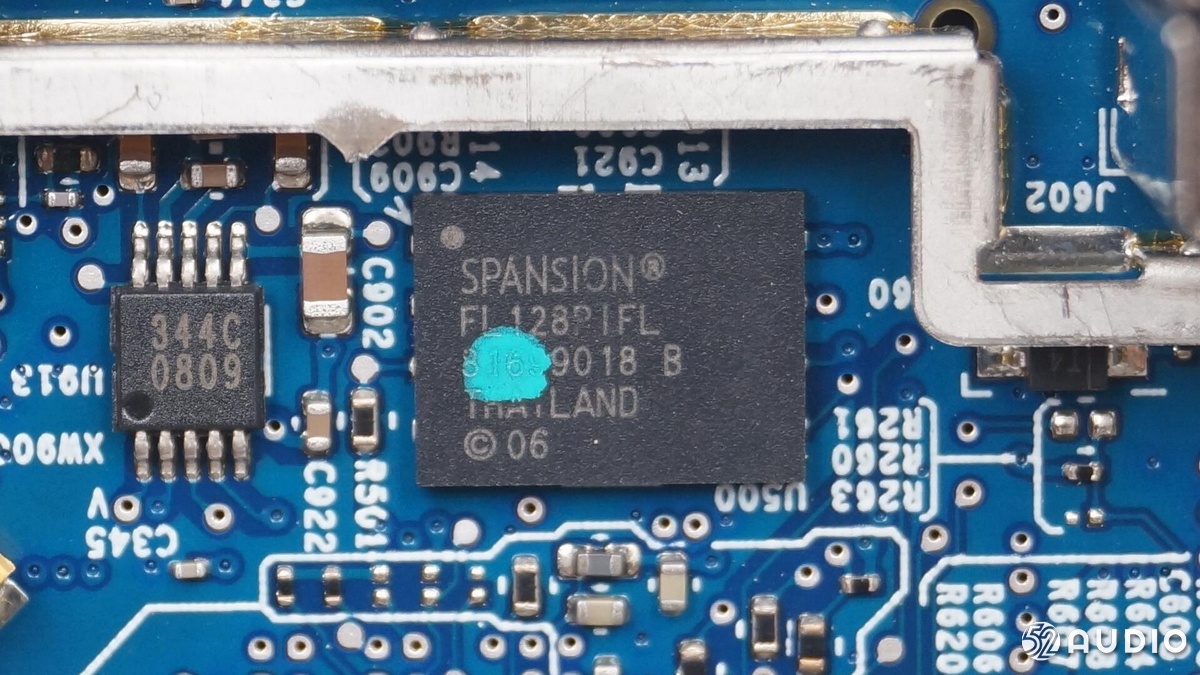

SPANSION飞索半导体FL128PIFL四路SPI闪存。

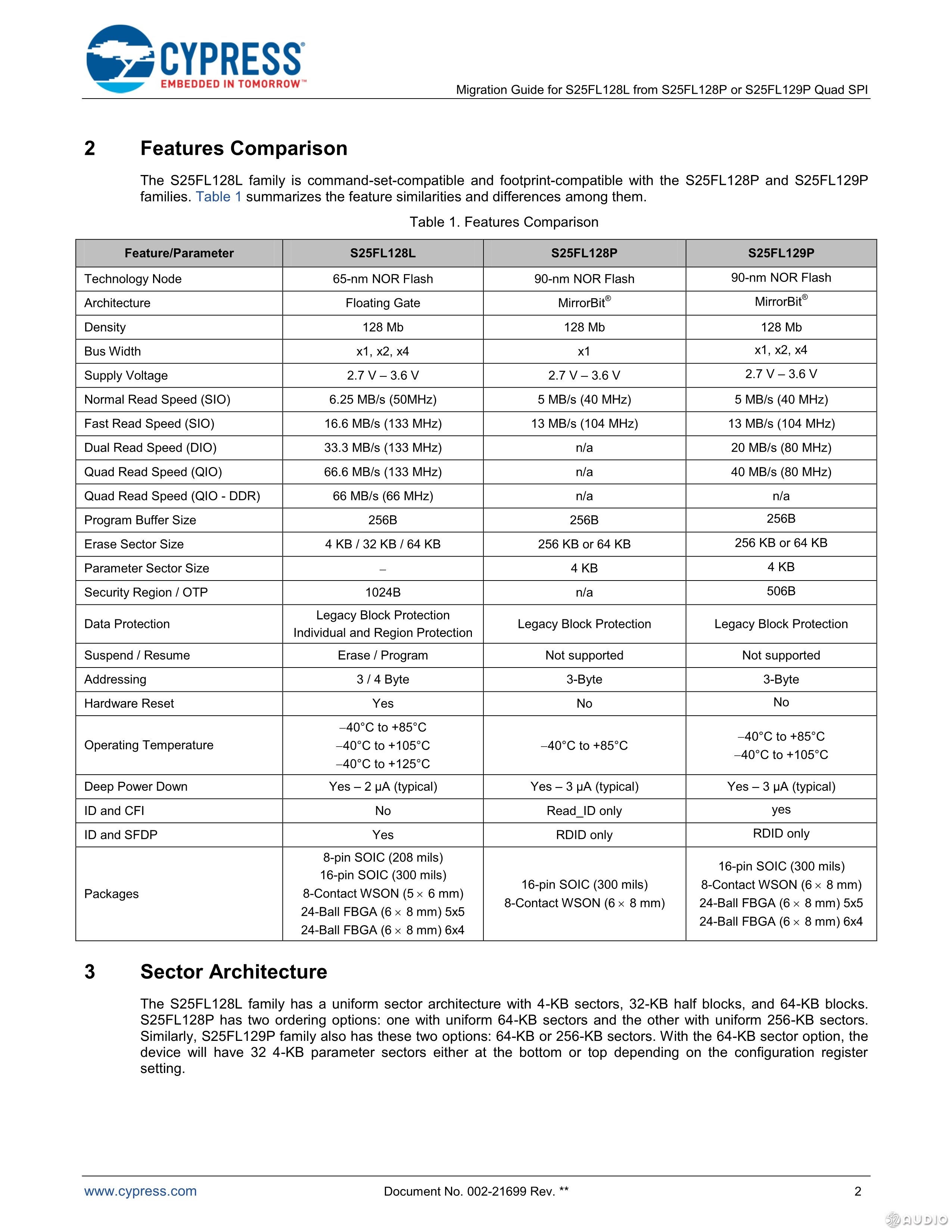

S25FL128P资料信息。
凌云逻辑 CS4344 24/192立体声解码器，在当年是相当高的规格。

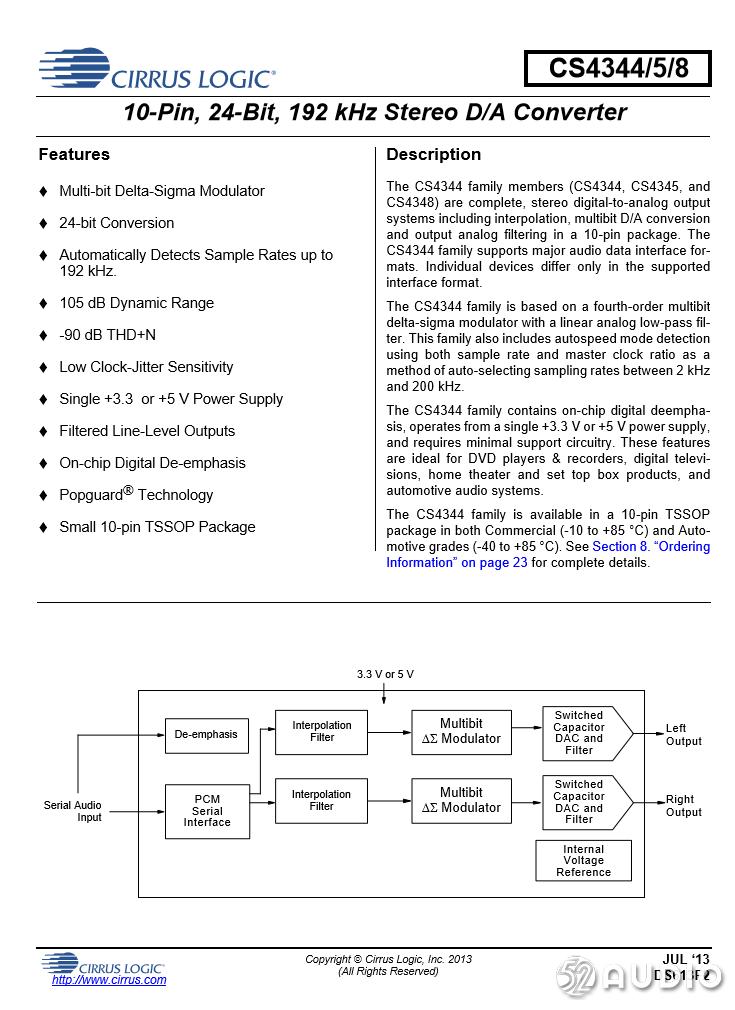

凌云逻辑 CS4344 详细资料。
美信 MAX9724A 耳机放大器，用于音频接口输出。

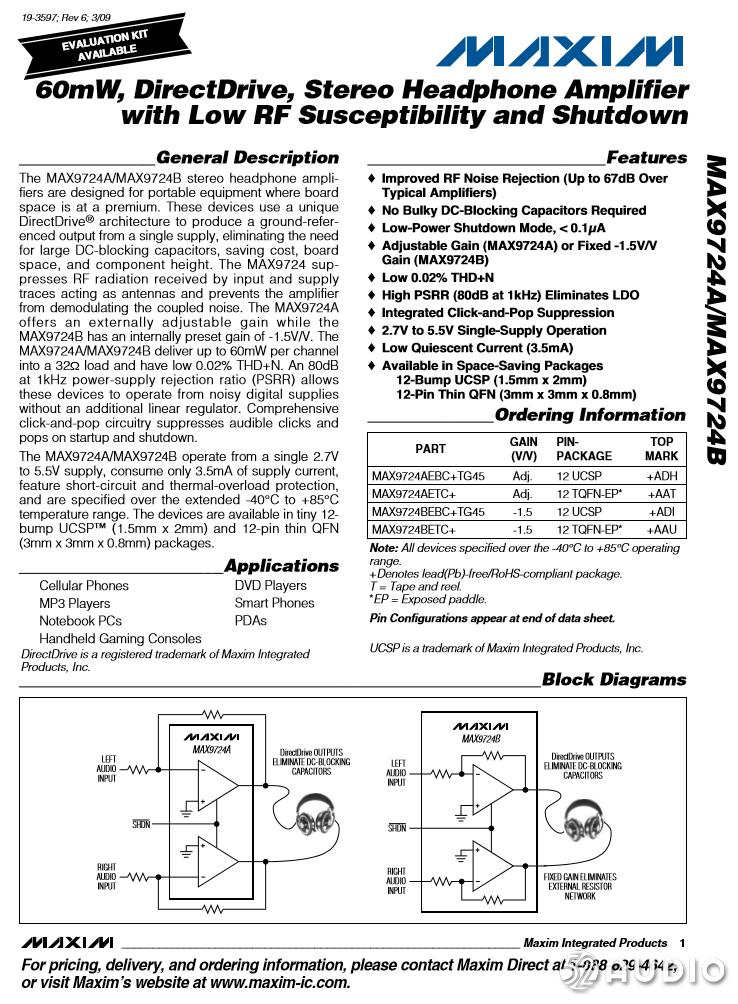

美信 MAX9724A 详细资料。

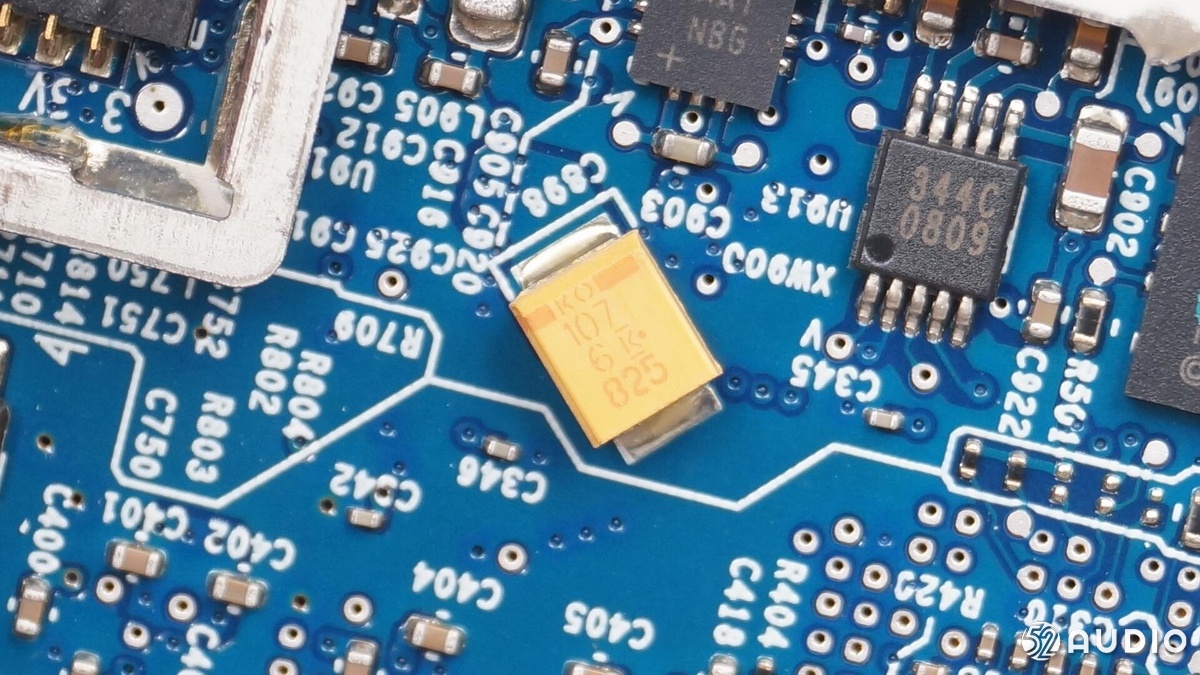

KEMET 100μF 6V 钽聚合物电容。

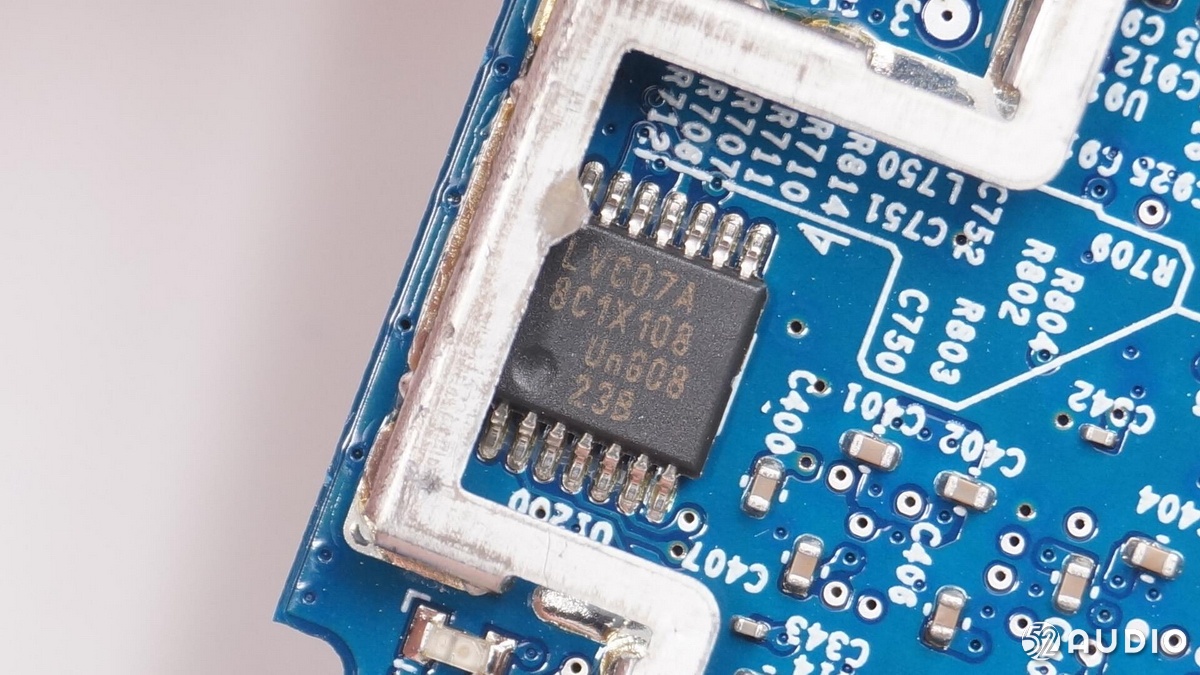

TI德州仪器 SN74LVC07A 6路缓冲器，工作电压为1.65-5.5V。

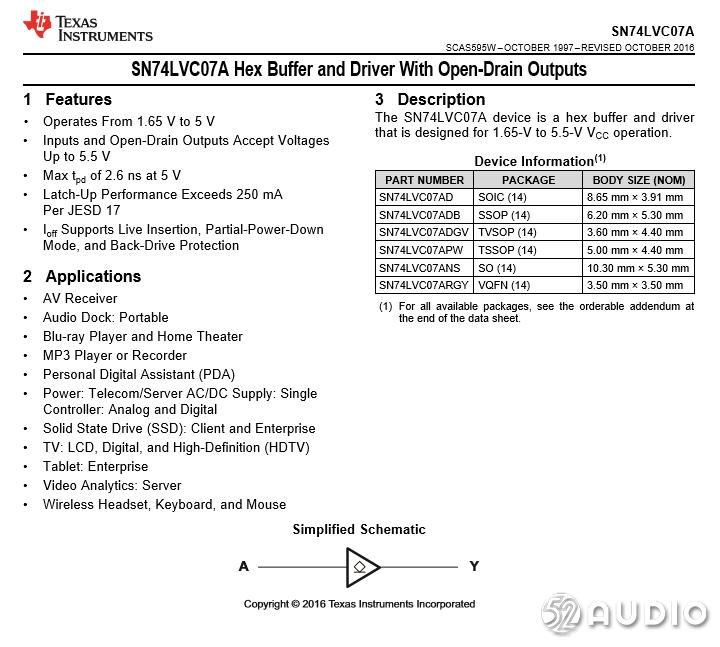

TI SN74LVC07A 详细资料。
另外一个屏蔽罩上有一块很厚的导热贴。

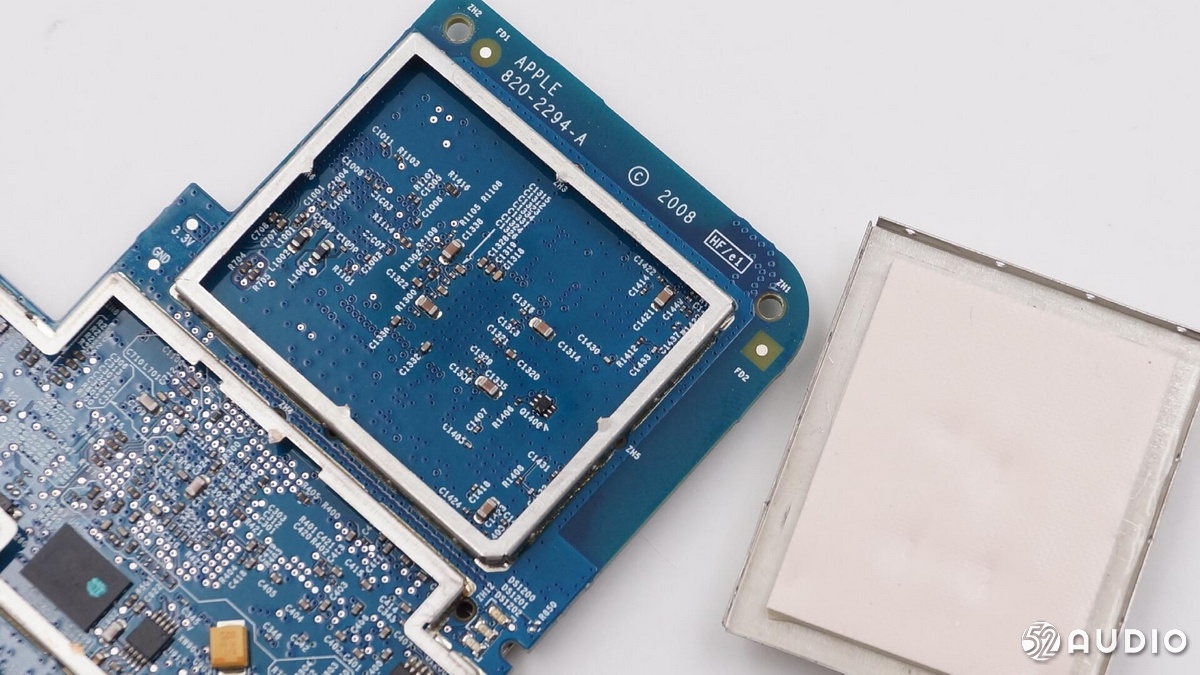

屏蔽罩下面没有其他元件。

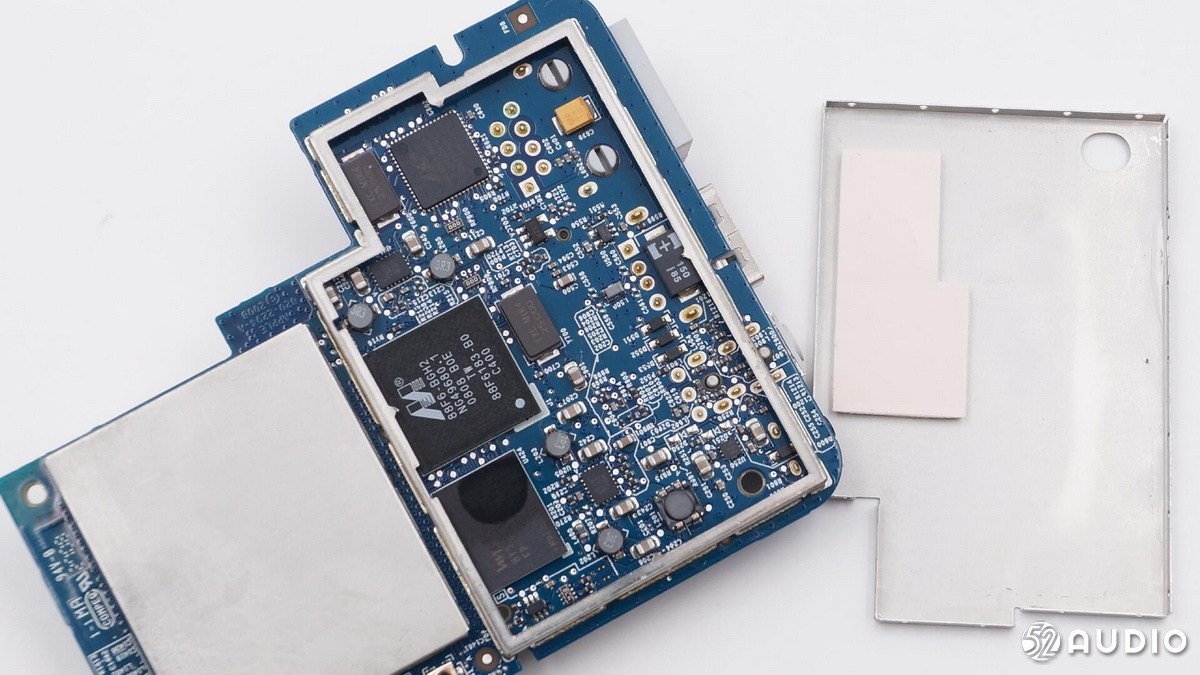

下面拆开外侧一面的屏蔽罩，屏蔽罩内部有导热贴。

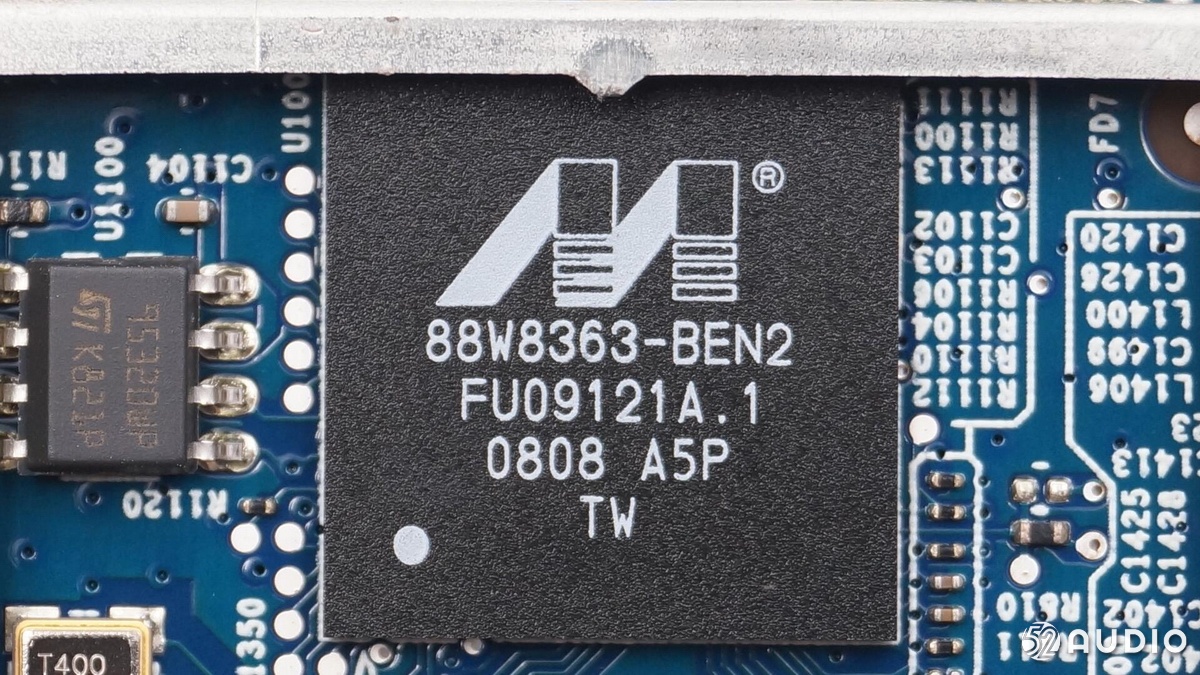

Marvell美满88W8363无线芯片。

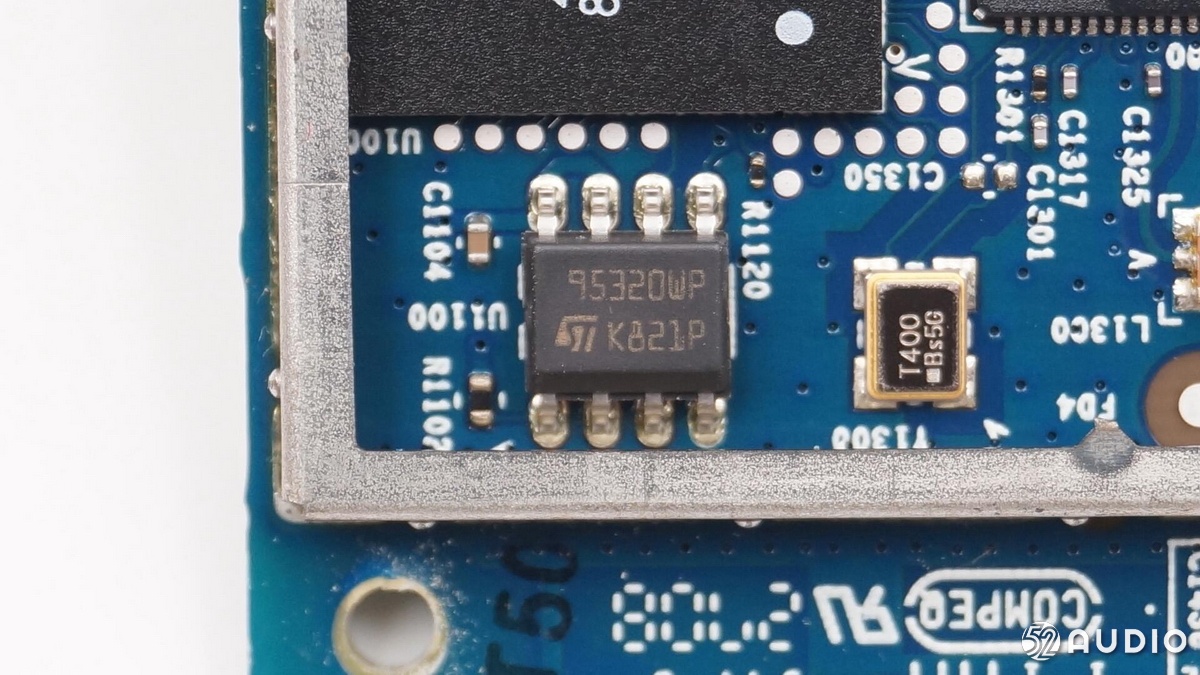

ST意法半导体95320W EEPROM，32Kbit串行SPI接口。

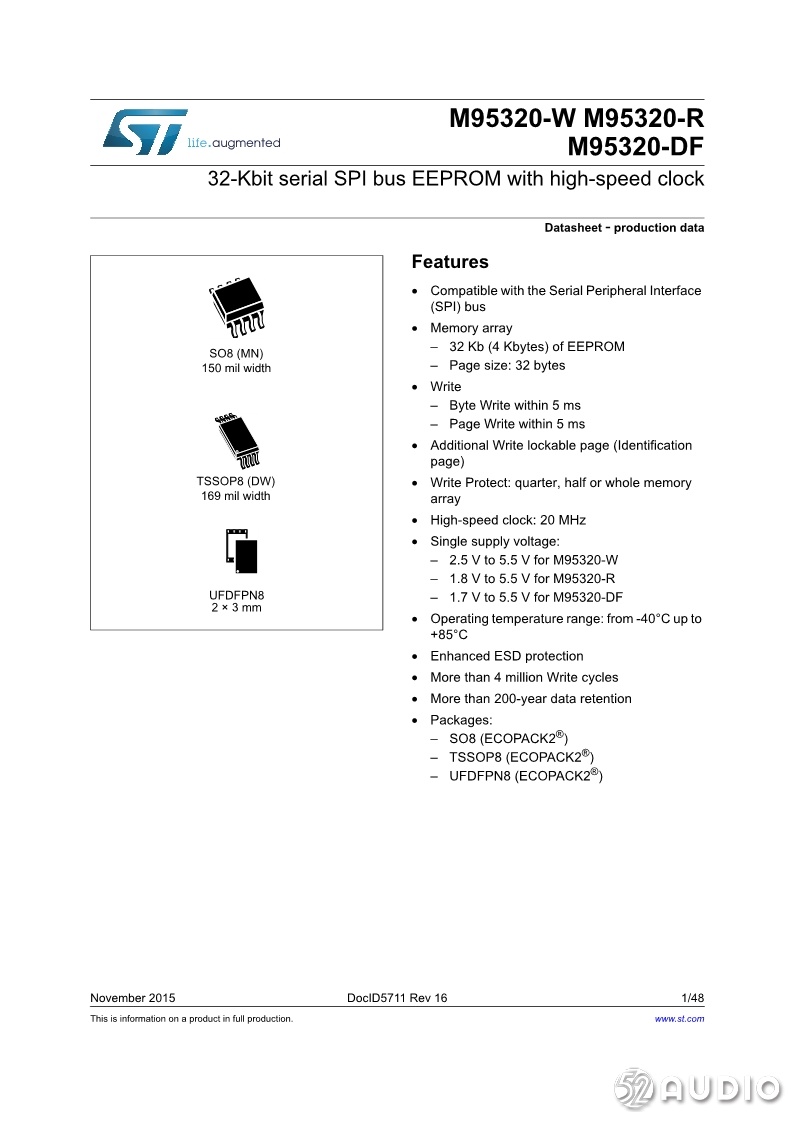

M95320W详细资料。

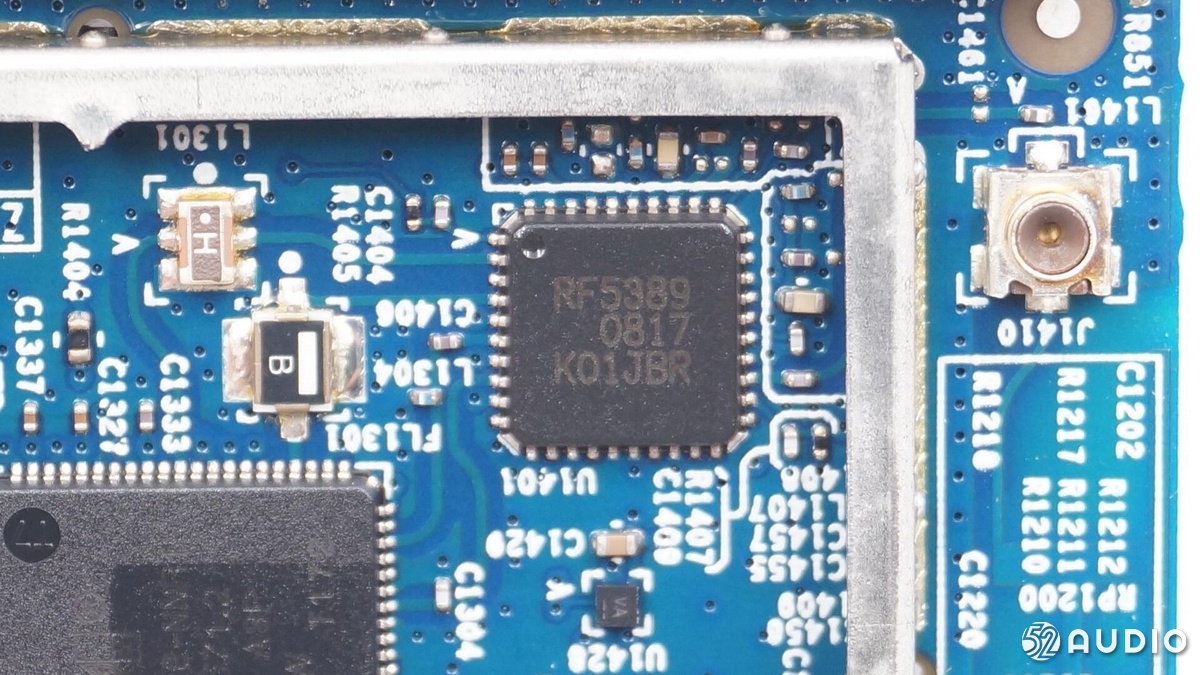

RF Micro DevicesRF5389，3.3V，双频段前端模块。

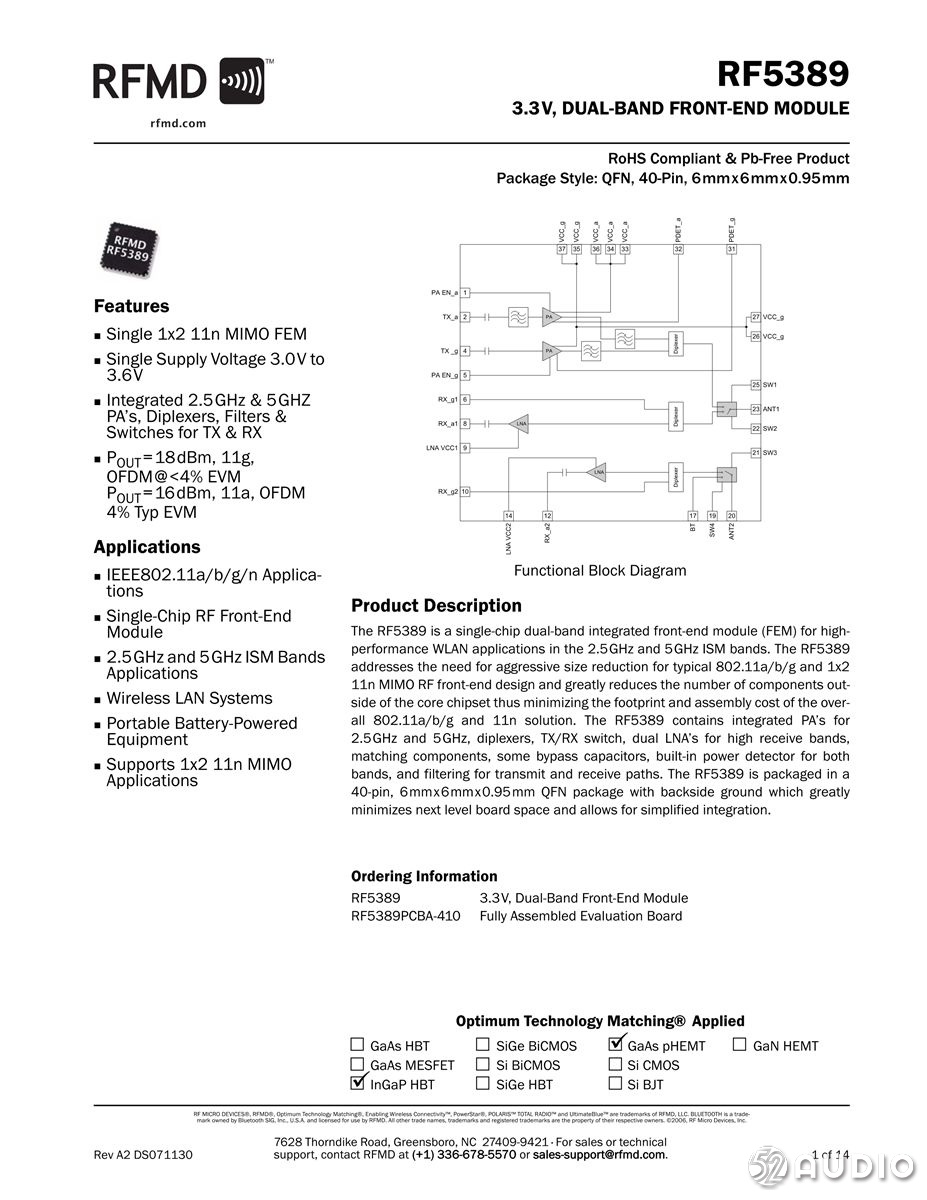

RF5389资料信息。

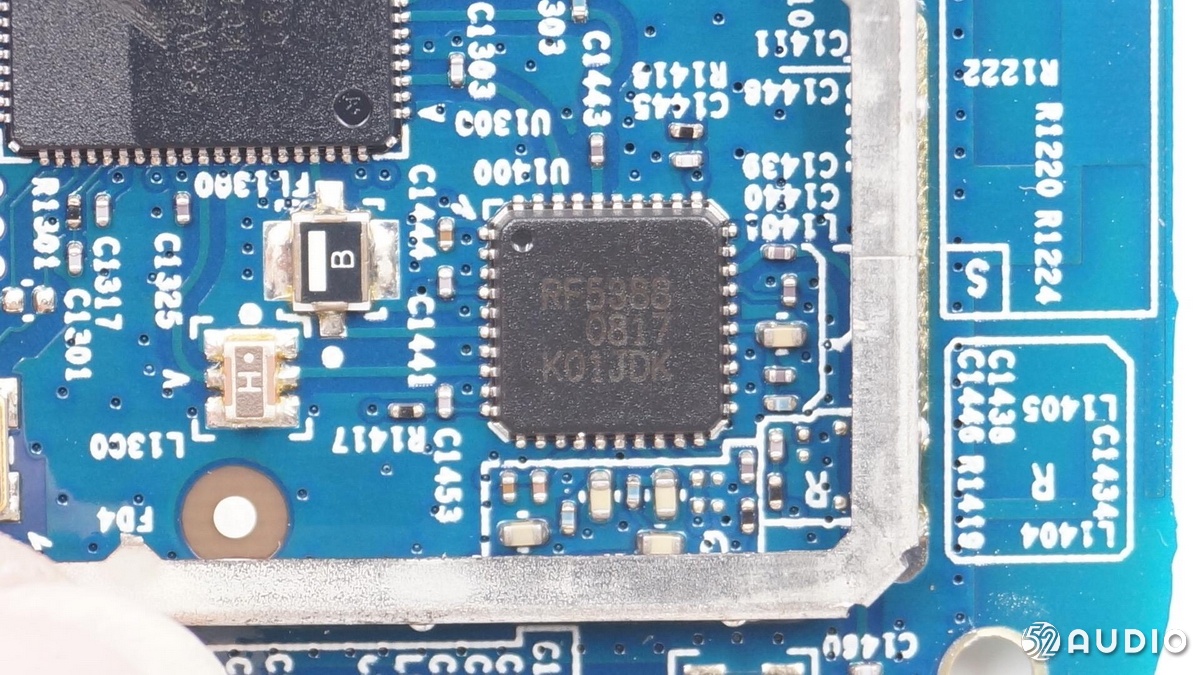

RF Micro DevicesRF5388，3.3V，双频段前端模块。
RF5388资料信息。

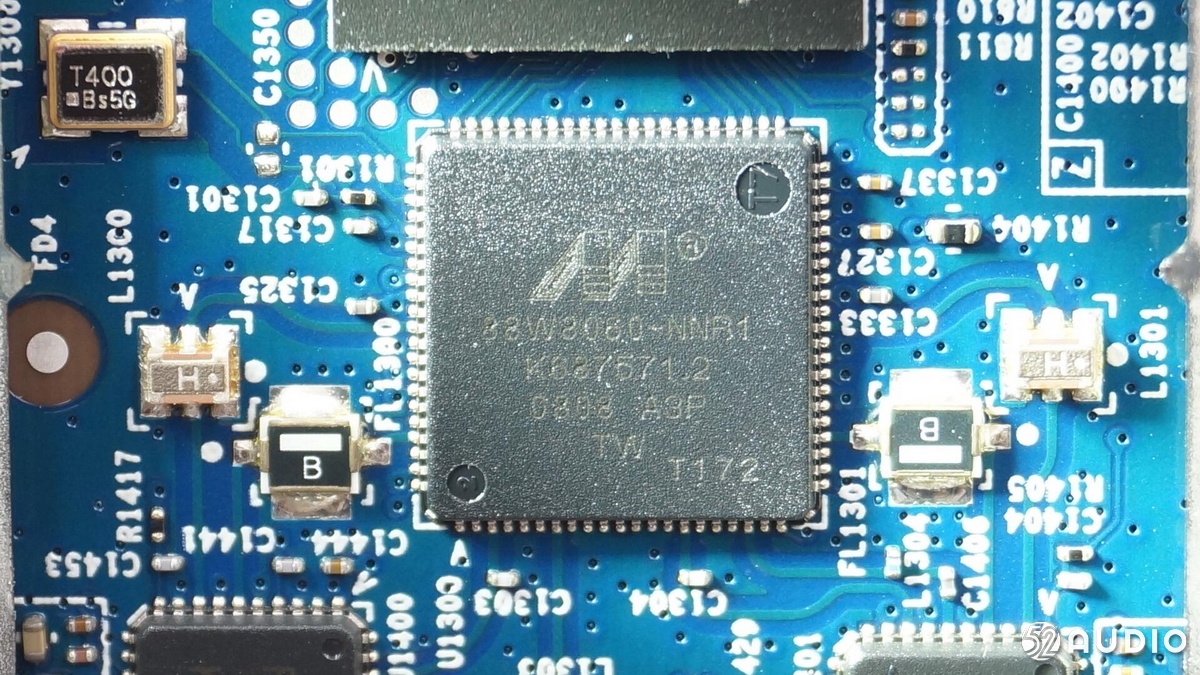

Marvell美满88W8060，射频芯片。
两颗输出滤波元件。

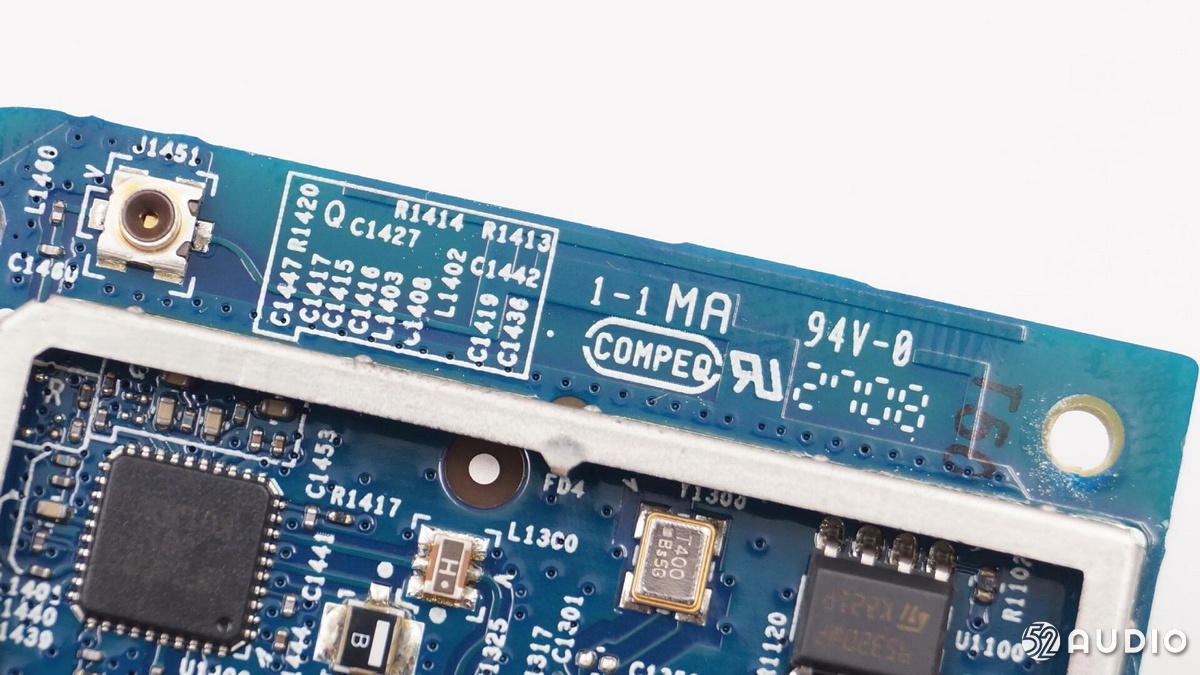

板载WIFI天线。
另一侧边的板载WIFI天线。
屏蔽罩芯片特写，屏蔽罩内部有导热贴。

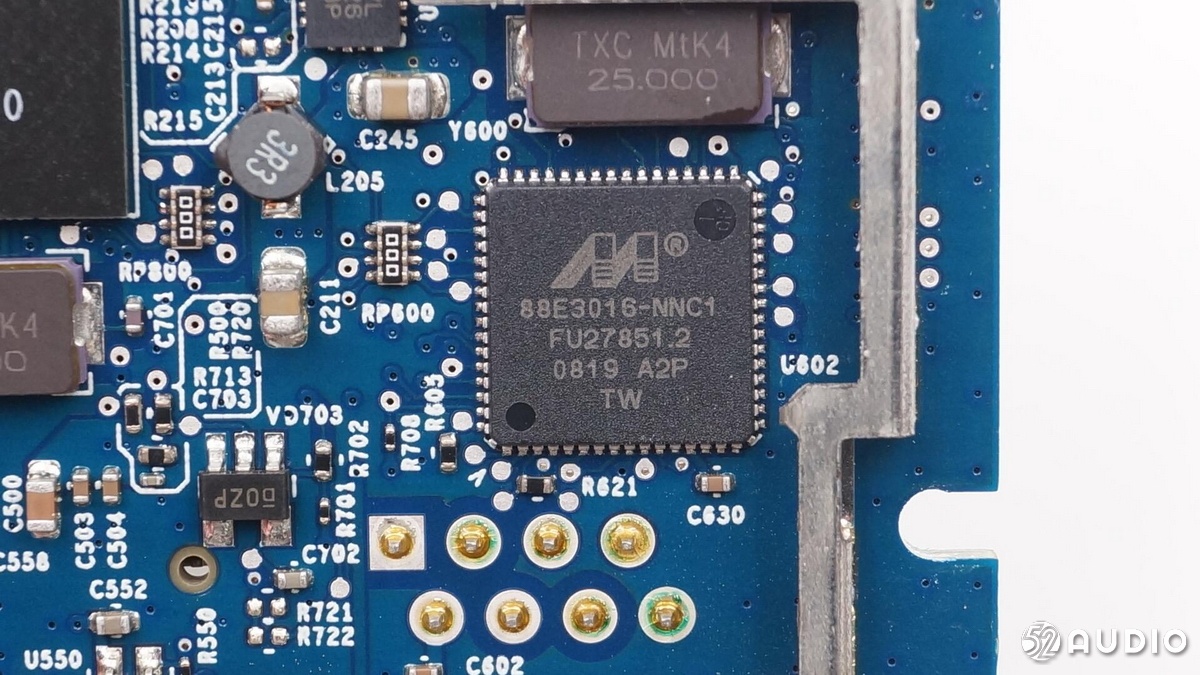

Marvell美满88E3016单端口快速以太网收发器。
88E3016资料信息。
美信 MAX4787，USB供电限流保护开关，输出电流100mA。
美信 MAX4787 详细资料。

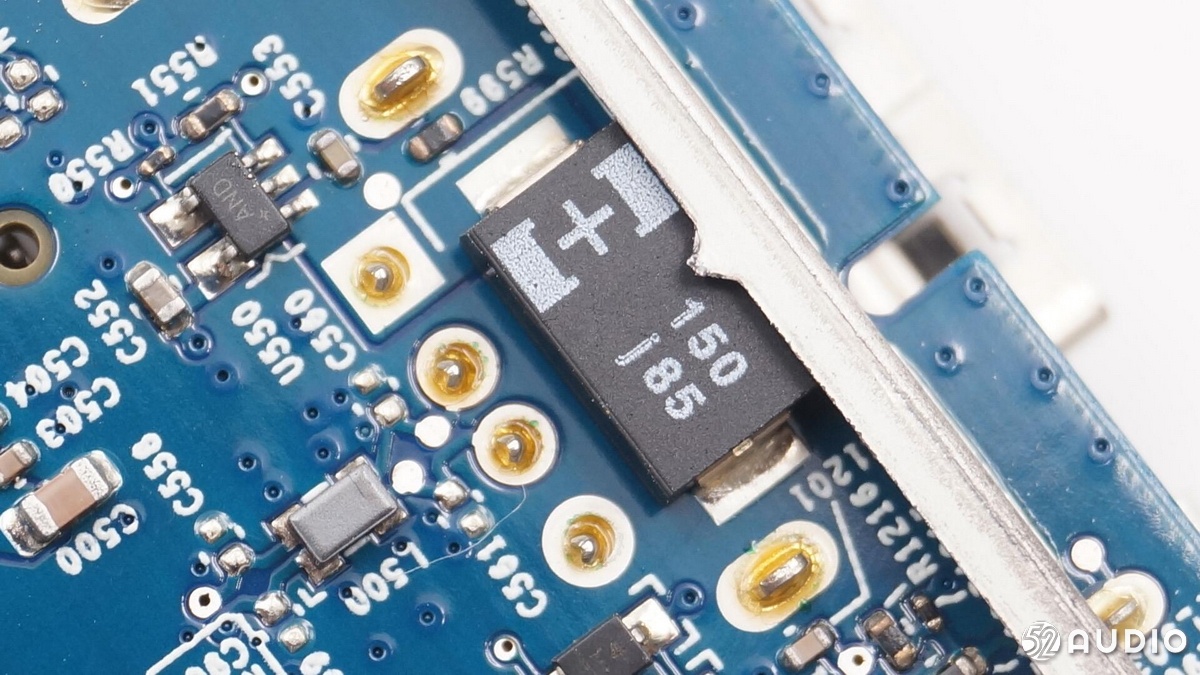

SANYO三洋POSCAP钽电容，150μF6V，用于USB口供电滤波，且数据线上有共模电感抑制干扰。

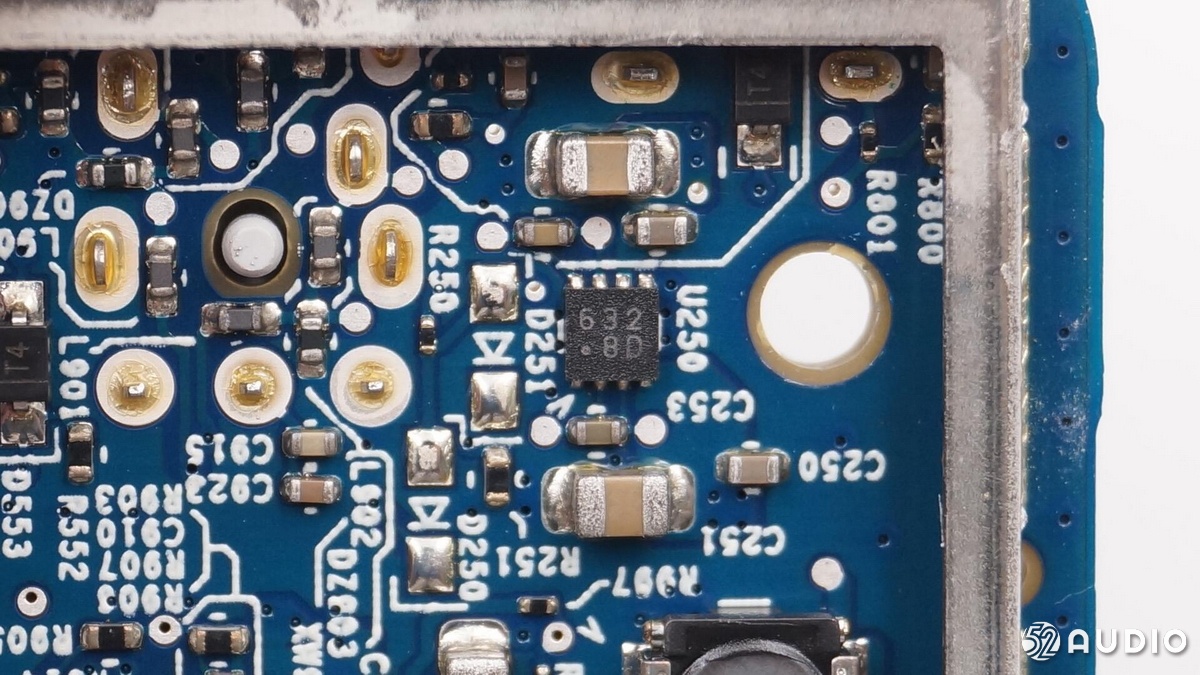

丝印672 8D IC。
MRVL G226 810P 供电IC。

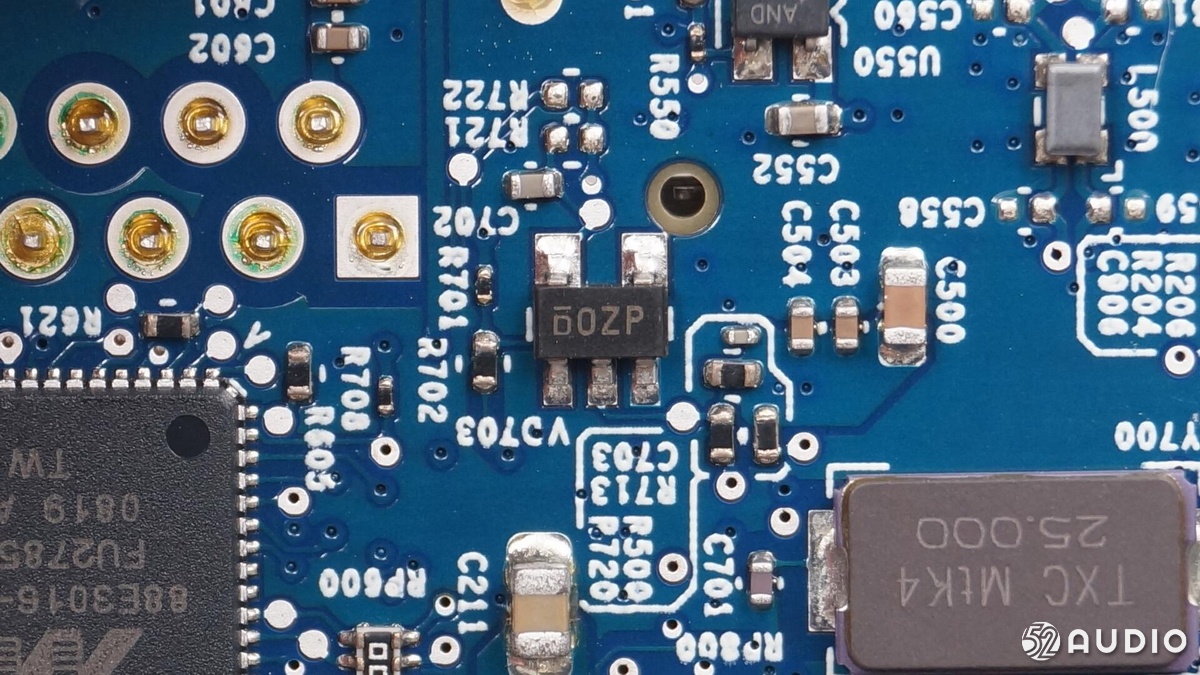

丝印D 0ZP IC。
MRVL G226 810P 供电IC。

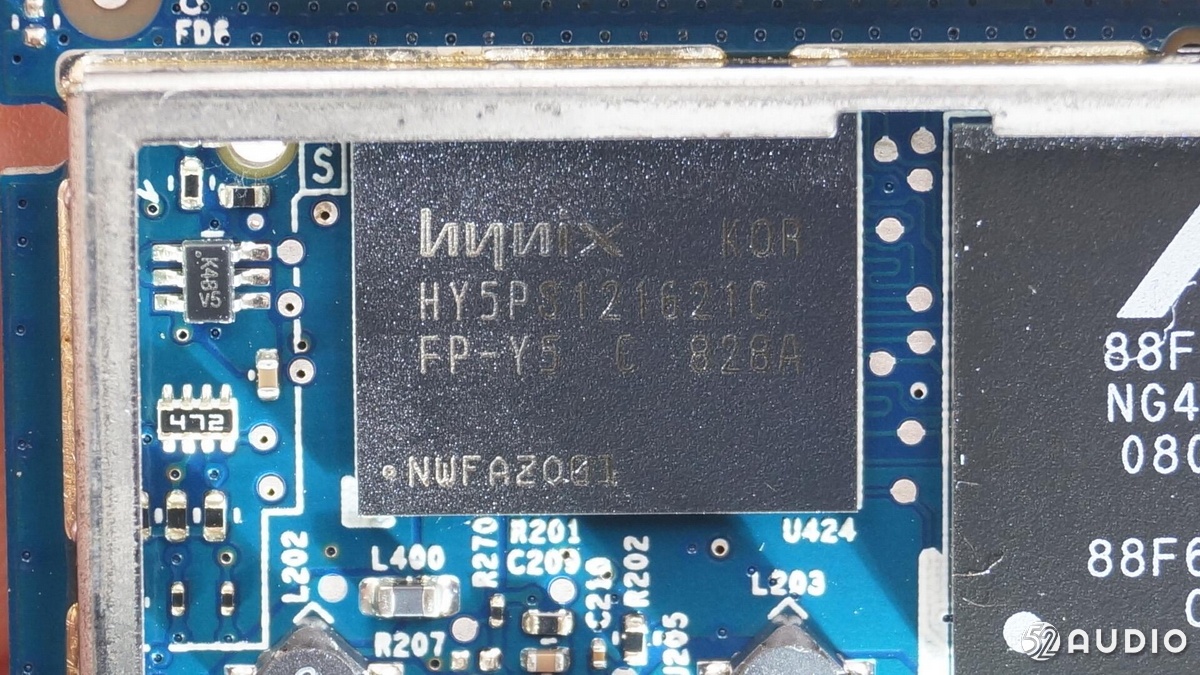

hynix韩国现代HY5PS121621C，DDR2内存 512Mb。
Marvell美满88F6 主控芯片。

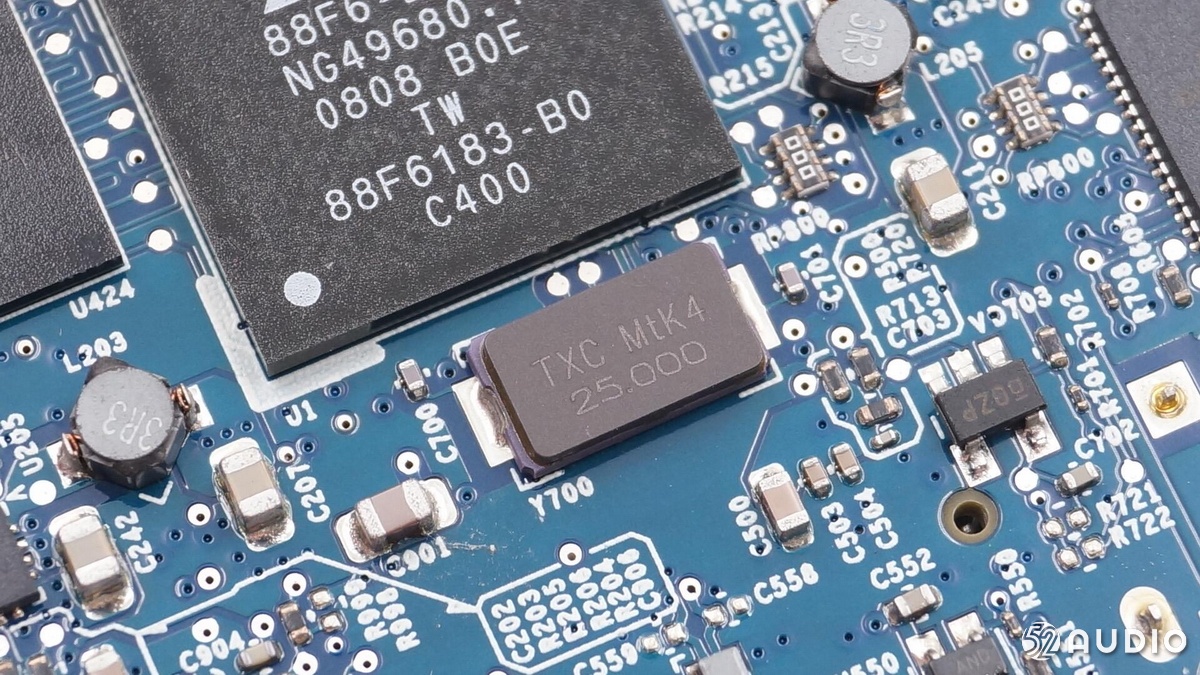

25.000MHz晶振，为主控芯片提供时钟。

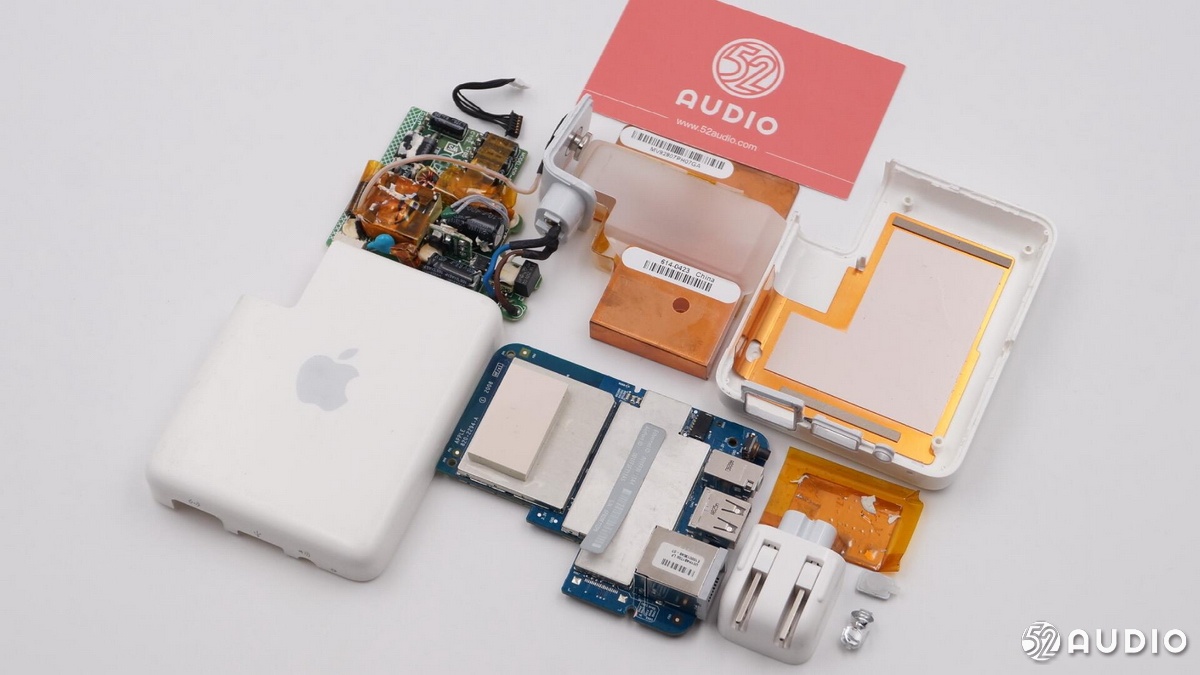

苹果AirPort Express Base Station拆解总览。
我爱音频网总结
苹果AirPort Express Base Station无线AP外观造型与苹果MacBook电脑电源适配器相似，但具有三个接口，分别是LAN接口，USB-A接口，3.5mm音频接口，既可以充当无线AP，也可以充当音频发射器。将其插上电源，AirTunes可以将电脑中 iTunes 音乐库中的音乐通过无线传输的方式传送到家里的立体声音响或扬声器，你所需要做的只是将 AirPort Express插入音响或扬声器附近的电源插座，然后用音频线将两者连接在一起。
在 iTunes 中，可以选择通过哪一台扬声器*放播**音乐，比如书房、客厅或是卧室的扬声器。如果你有不止一台 AirPort Express连接到扬声器，你还可以让所有的扬声器同时*放播**同样的音乐，享受全方位的室内音乐体验。
从整个拆解来看，苹果这款十几年前的兼具无线音频共享功能的无线AP，在内部做工，结构设计和元件用料上于今天看来仍然值得让人称赞。
