小天才是步步高教育电子在2011年推出的智能产品品牌，专注打造潮流的高品质儿童智能产品，旗下电话手表占据着儿童市场的半壁江山。而今天将要拆解的是小天才专为儿童设计的一款蓝牙耳机产品——小天才耳机E3，在外观上采用了独特的夹耳式结构设计，外耳佩戴，远离耳膜，从而减少耳机对耳膜的伤害，带来健康又舒适的使用体验。

小天才耳机E3在功能配置方面，采用了12mm扬声器和羊毛纸复合材料振膜，声场广阔，声音清亮；支持ENC智能降噪，提供清晰通话；支持一键发音功能，方便丢失找寻。搭配小天才、步步高系列产品使用，还支持个性化弹窗快速连接。

针对于儿童使用，小天才耳机E3配备了家长端APP，可以通过APP为耳机设置不同的音量模式，超时佩戴提醒等，以防止儿童耳朵疲劳受损；通过使用报告，还可以了解孩子使用情况，引导孩子合理用耳，养成好习惯。续航方面，耳机单次续航时间4.5h，搭配充电仓综合续航20h。下面就来看看这款产品的详细拆解报告吧~

一、小天才耳机E3开箱

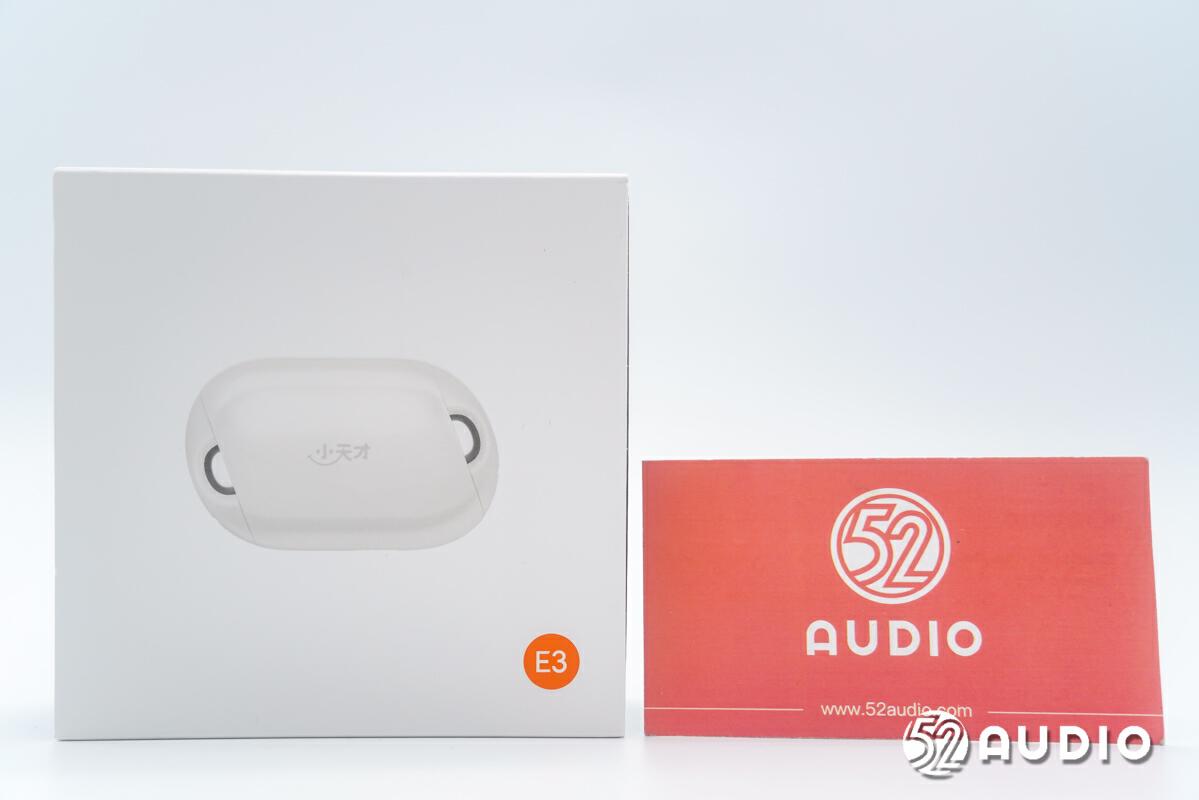

小天才耳机E3包装盒设计简约，正面展示有耳机外观设计，“E3”产品型号。

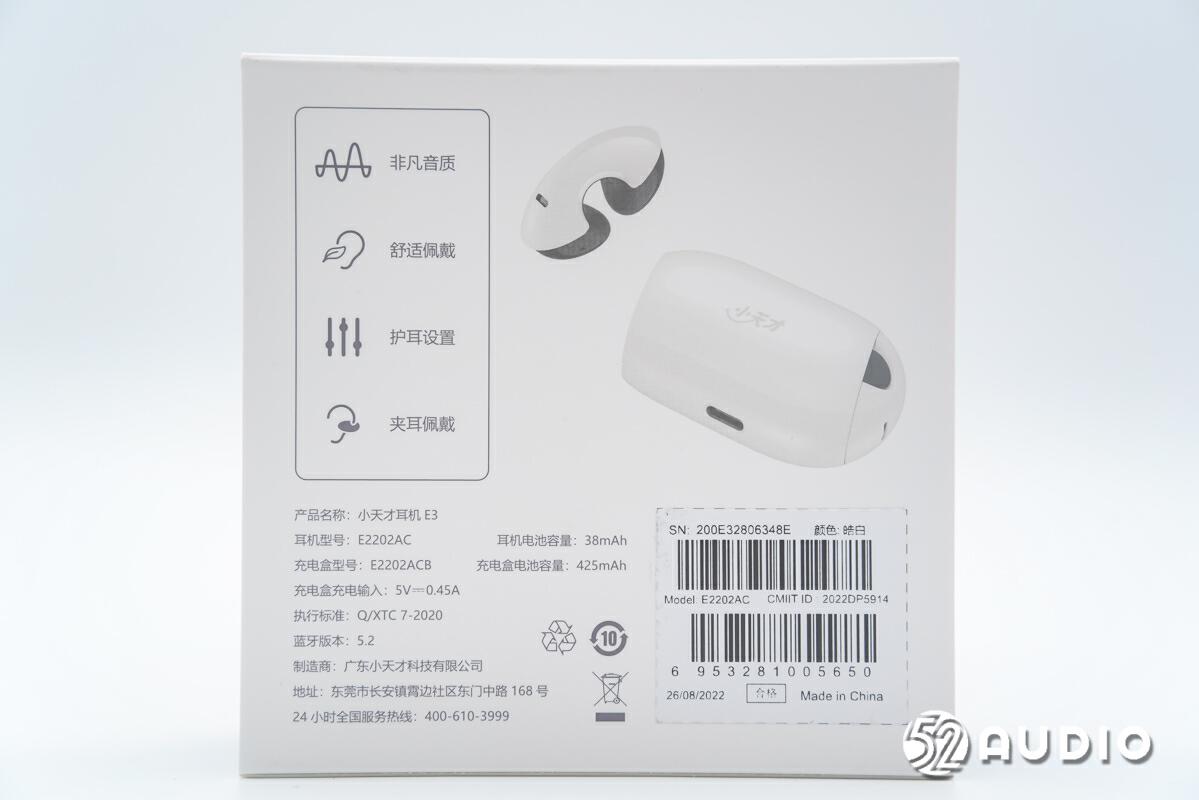

包装盒背面介绍有产品的功能特点和详细参数信息。包括：非凡音质、舒适佩戴、护耳设置、夹耳佩戴；产品名称:小天才耳机 E3，耳机型号：E2202AC，充电盒型号：E2202ACB，耳机电池容量：38mAh，充电盒电池容量：425mAh，充电盒充电输入：5V⎓0.45A，蓝牙版本：5.2，颜色：皓白，制造商：广东小天才科技有限公司。

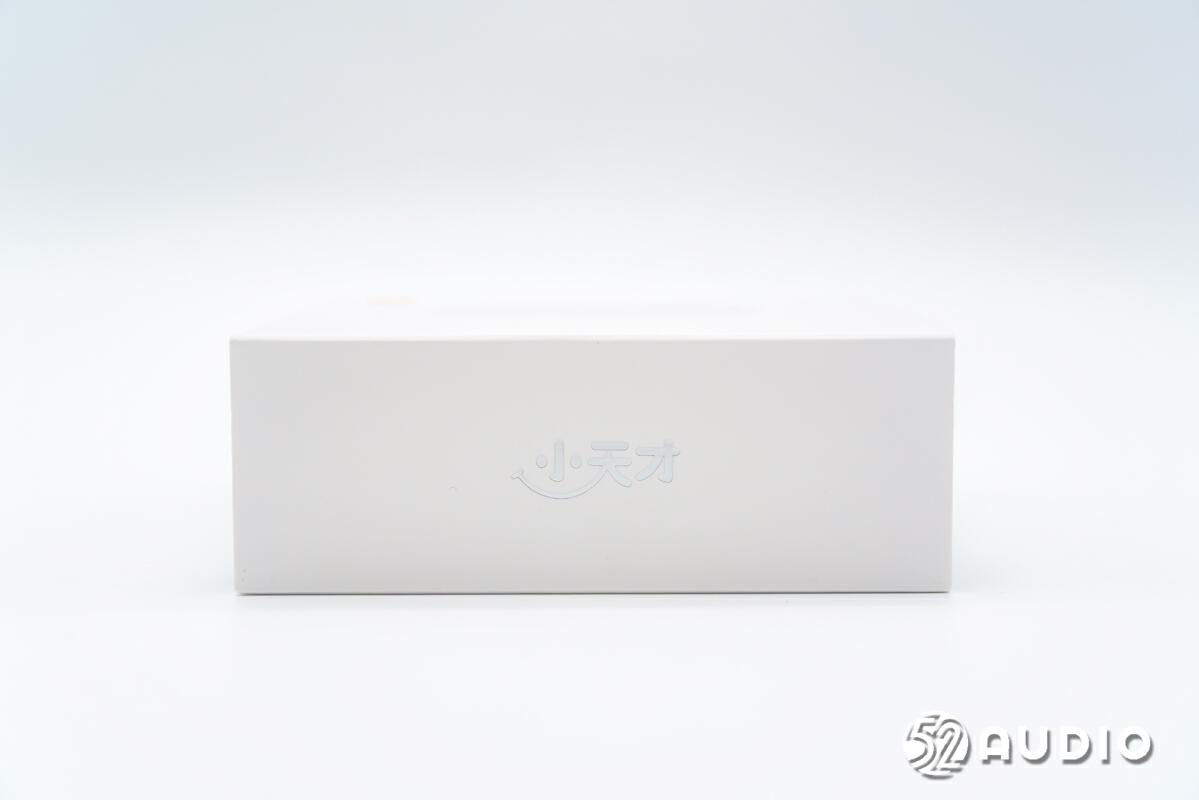

包装盒顶部设计有烫银的“小天才”品牌LOGO。

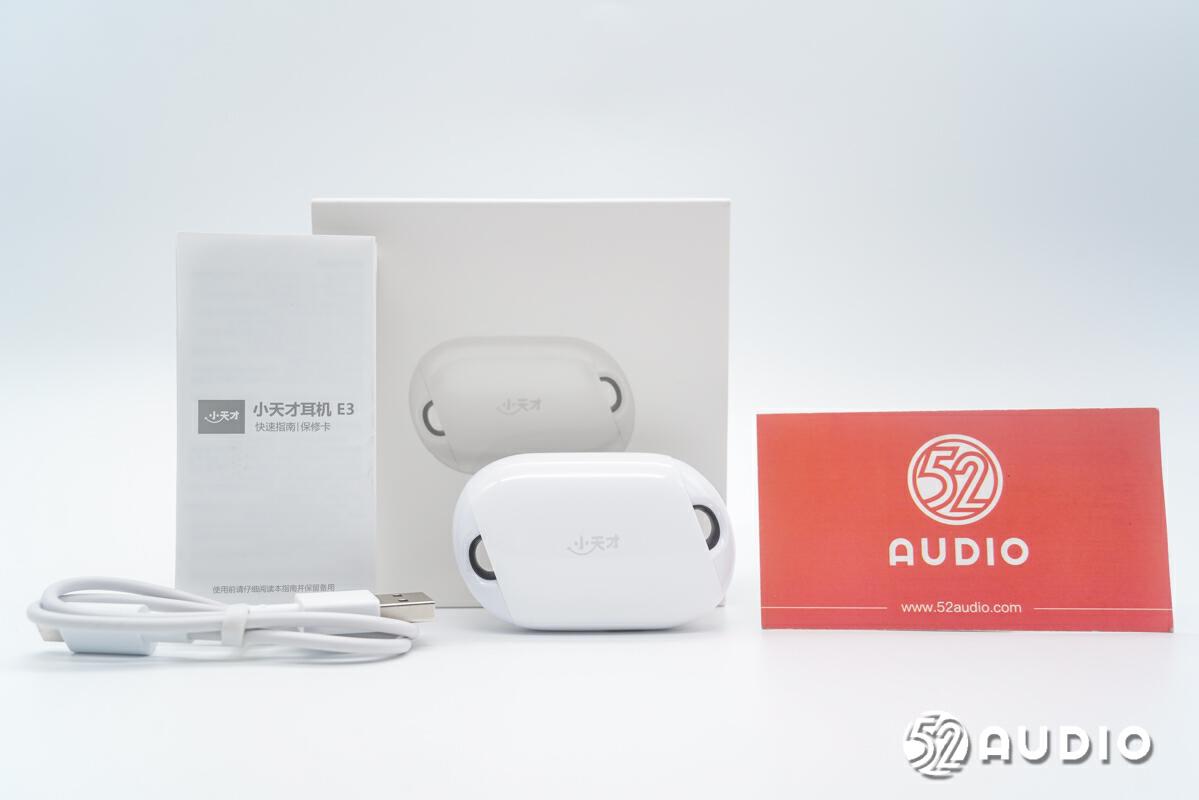

包装盒内部物品有耳机、充电线和产品说明书。

小天才耳机E3充电盒正面外观一览，皓白配色采用了烤漆工艺处理，质感光滑细腻。充电盒两侧是耳机的开放式座舱结构，通过磁铁吸附固定。

充电盒背面设置有一颗蓝牙配对功能按键，以及用于反馈配对和充电状态的指示灯。

充电盒底部设置Type-C充电接口。

取出两侧的耳机，小天才耳机E3整体外观一览。

座舱内部结构一览。

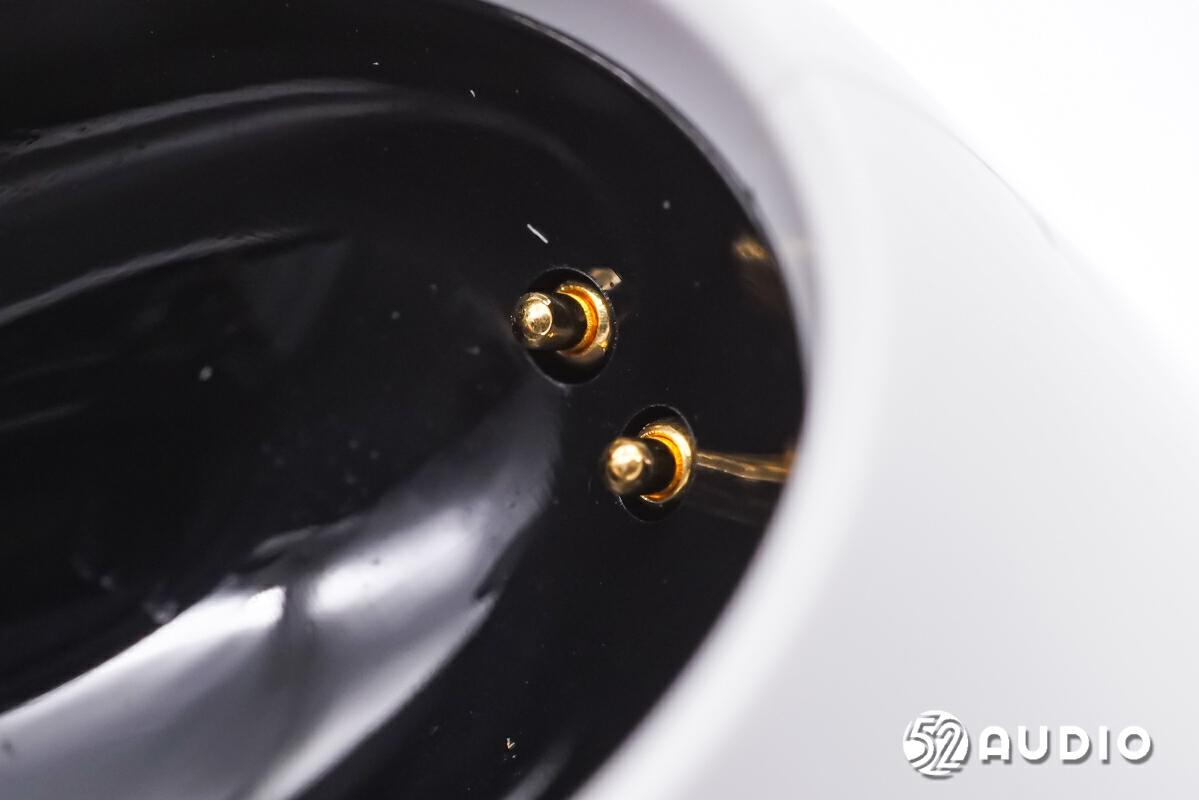

充电盒为耳机充电的金属顶针特写。

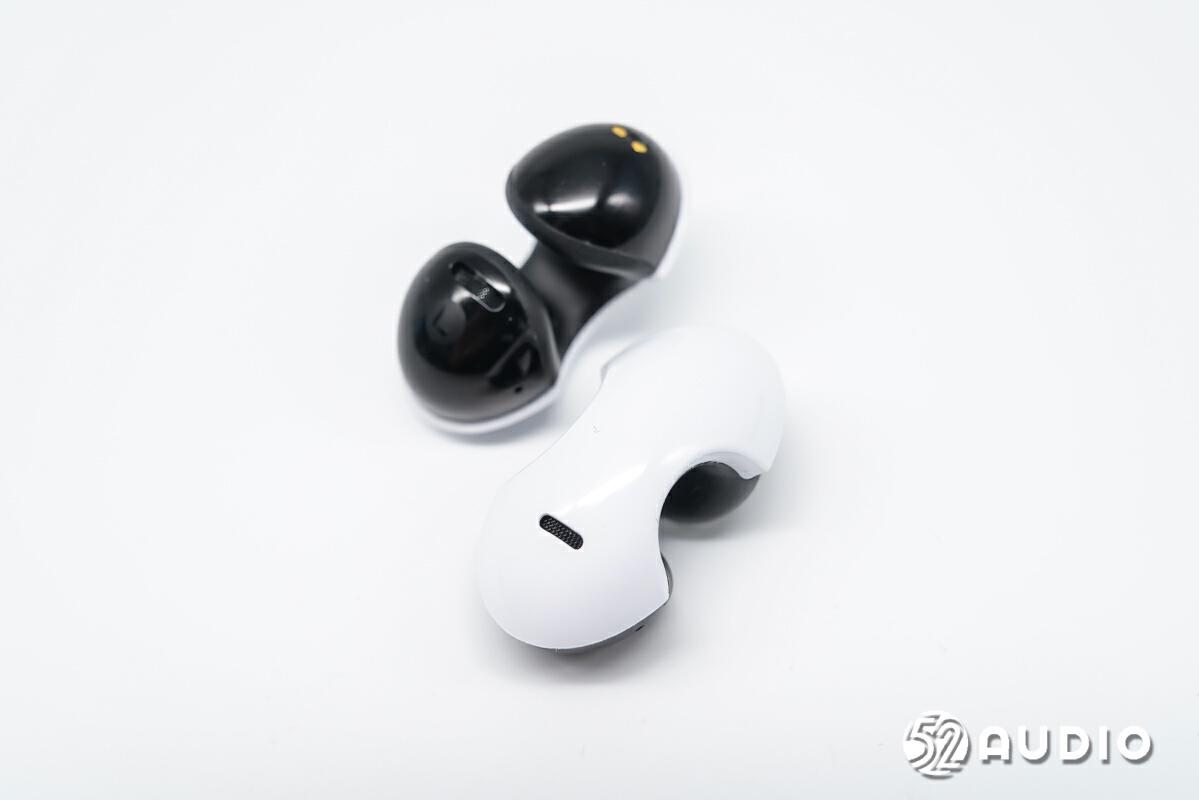

耳机整体外观一览，耳夹式设计，黑白配色，类似于“滑板”的造型，中间弹性弯臂连接两侧腔体，佩戴时夹在耳廓上，开放式听音。

耳机背面外观一览，白色盖板采用了软橡胶材质，腔体一侧设置有泄压孔，用于保障音腔内部空气流通；另外一侧是触控区域，用于进行各项功能控制。

耳机内侧外观一览，夹耳式结构内采用了橡胶材质，佩戴更加舒适亲肤，同时提升了摩擦力，运动佩戴依然稳固。

外侧腔体上为耳机充电的金属触点特写。

腔体内侧设置有光学传感器开窗，用于佩戴检测功能。

内侧腔体上的出音嘴特写，防尘网防护，防止异物进入音腔。外壳上还设计有R右标志，便于用户快速区分。

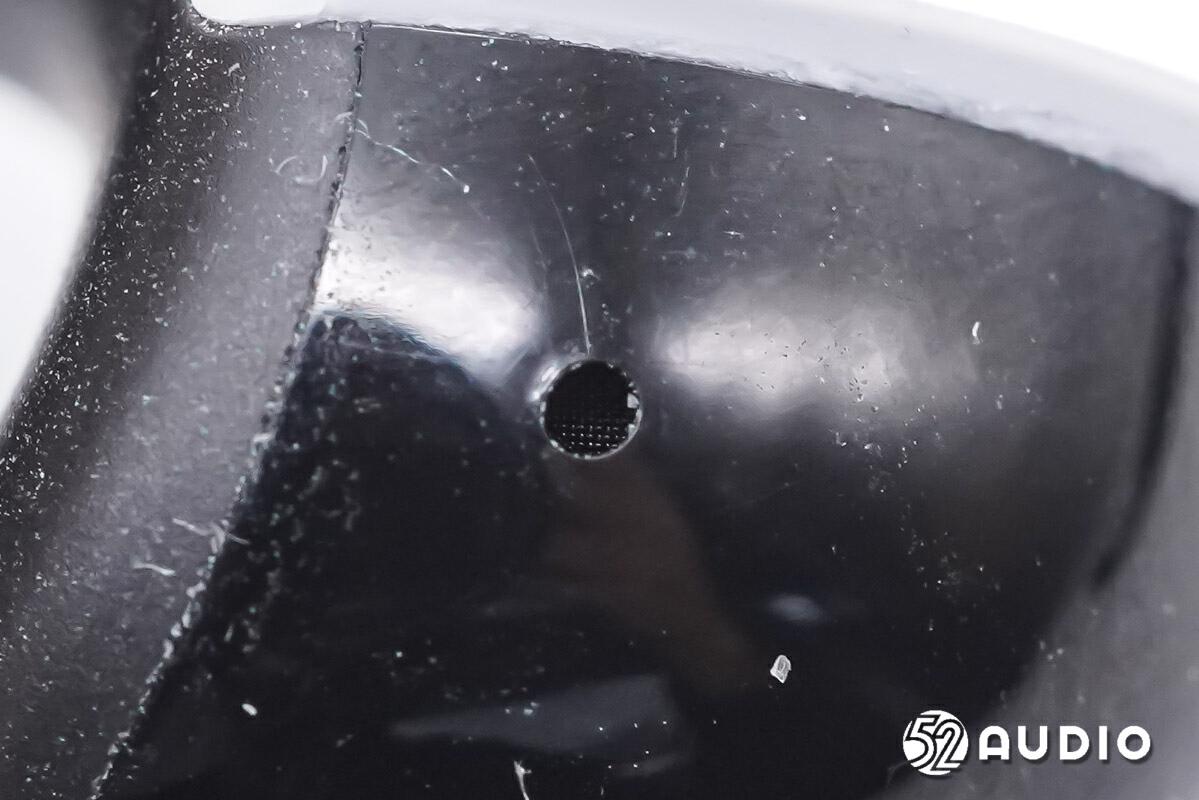

腔体侧边的麦克风拾音孔特写，内部防尘网防护。

另外一侧的麦克风拾音孔特写。

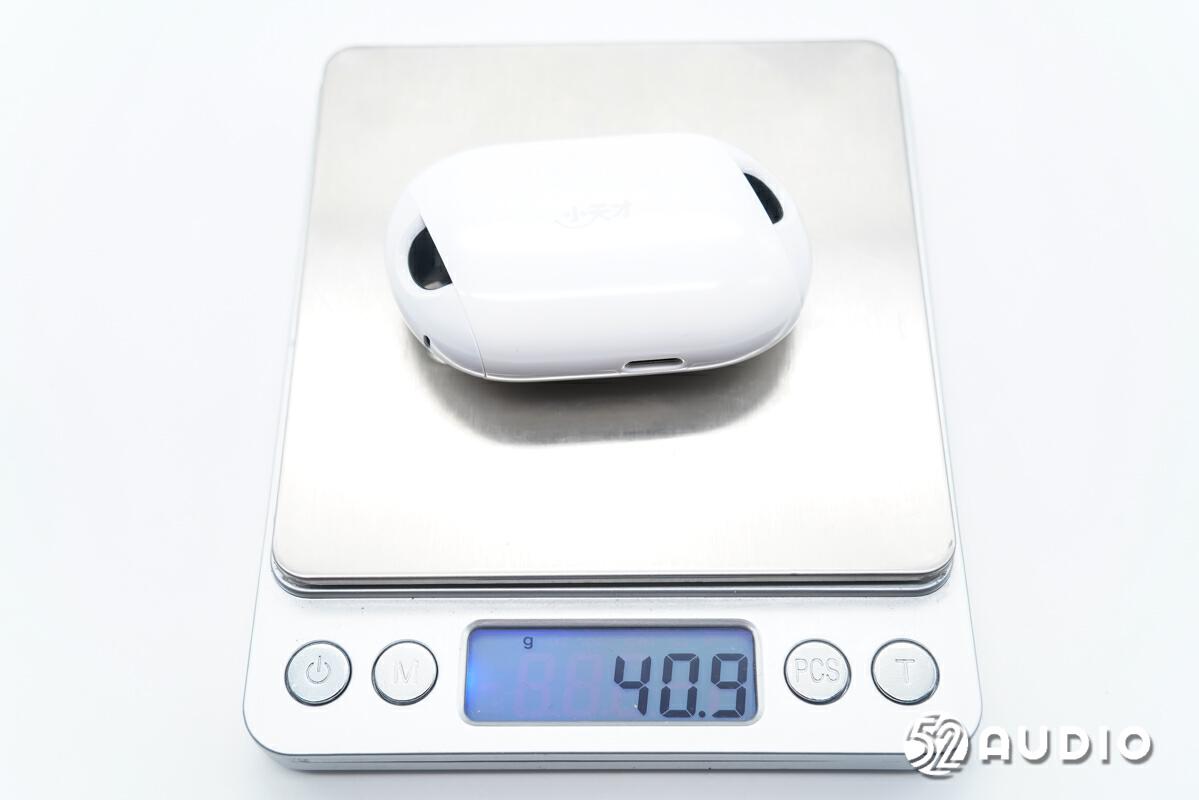

经我爱音频网实测，小天才耳机E3整机重量约为40.9g。

单只耳机重量约为6.4g。

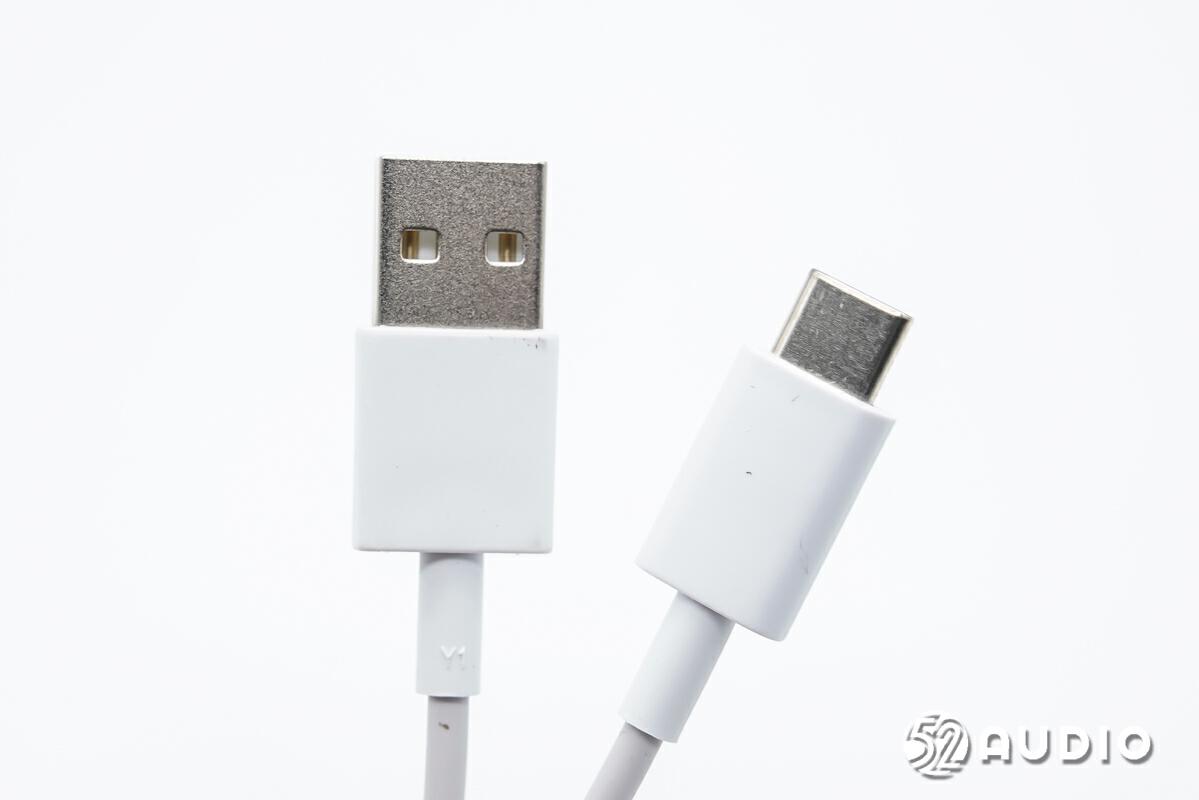

随机标配的充电线采用了USB-A to Type-C接口。

我爱音频网采用CHARGERLAB POWER-Z KM002C对小天才耳机E3进行充电测试，输入功率约为2.19W。

二、小天才耳机E3拆解

通过开箱，我们详细了解了小天才耳机E3的开放式外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

拆开充电盒背面盖板。

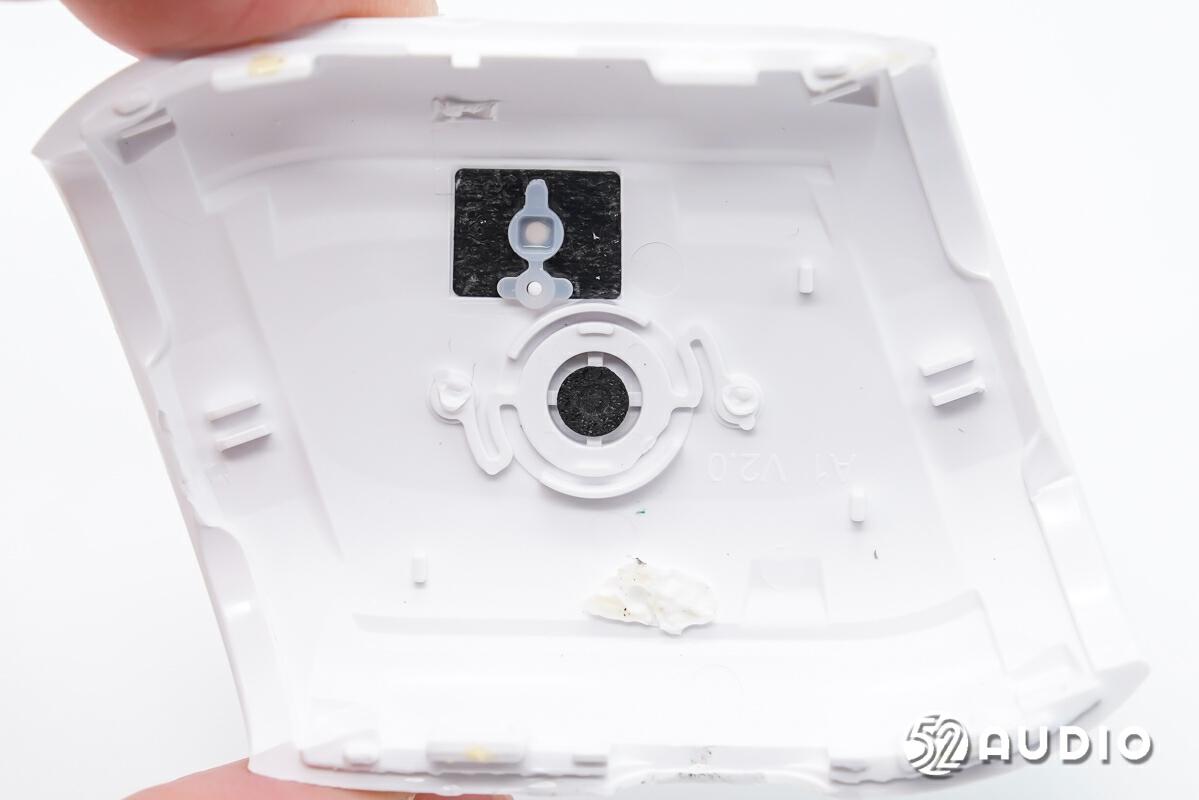

盖板内侧功能按键和指示灯结构一览。

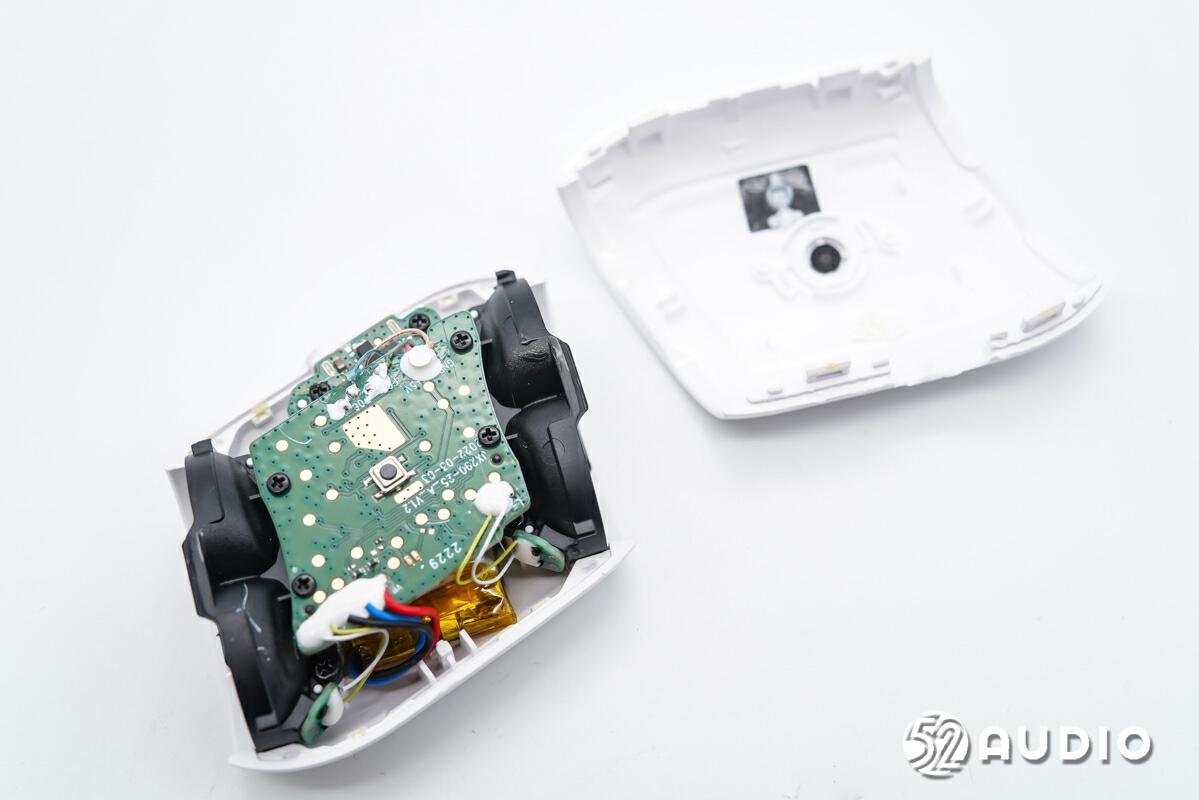

腔体内部结构一览，主板和电源输入小板均通过螺丝固定，导线焊点打胶防护。

卸掉螺丝，取出主板和电源输入小板，下方固定电池单元。

充电盒主要组件拆解一览。

座舱背部固定有双磁铁单元，用于稳定的固定耳机。

充电盒为耳机充电的小板特写，设置有两颗Pogo Pin连接器。

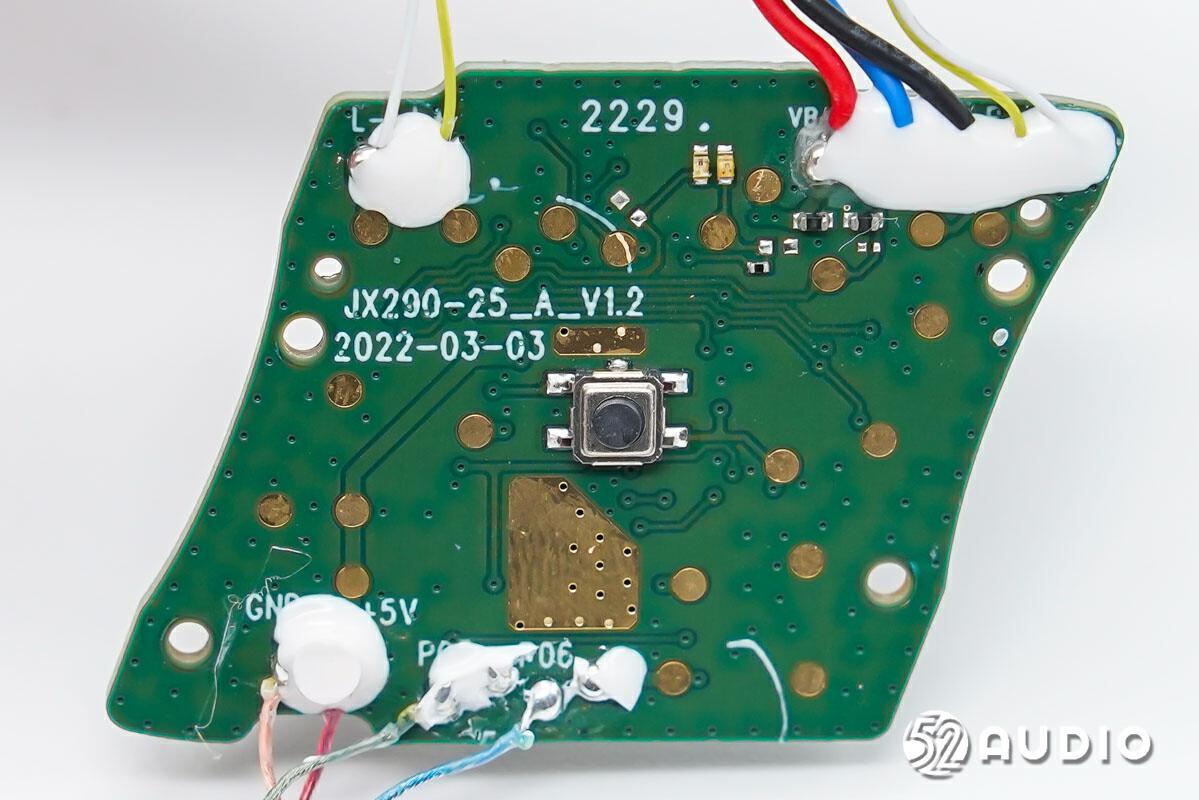

充电盒主板一侧电路一览。

充电盒主板另外一侧电路一览。

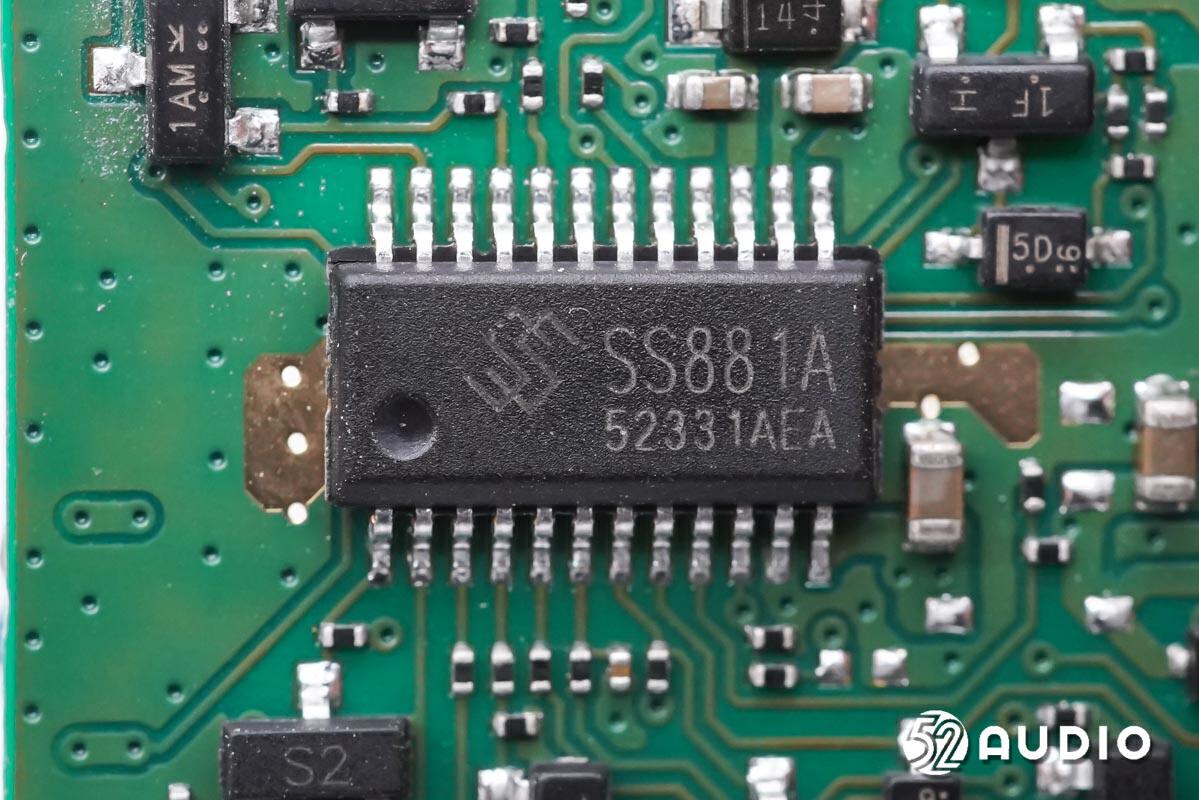

SinhMicro昇生微电子SS881A POWER MCU，是一颗集成了充放电管理的AD型Flash单片机，集成了电源管理单元和充电管理单元，提供全软件实时可配置的充电电压电流设置。

SS881X系列是昇生微POWER MCU系列的产品之一，具有丰富的接口功能和灵活的配置模式，支持不同的低功耗选项，适用于需要电池充电以及智能控制的便携式电子产品，可通过软件灵活配置电池的充电电压和电流，同时还内置完善的保护功能，而且芯片本身已经通过了IEC62368认证。使用昇生微的单片机可为TWS耳机等产品带来精简的外围，优秀的性能和灵活便捷的开发。

据我爱音频网拆解了解到，包括小米、OPPO、万魔、漫步者、Redmi、紫米、realme、FIIL、Anker、百度小度、联想、聆耳、阿思翠、努比亚、雷蛇、HTC、声阔、JBL、绿联、荣耀等品牌在内的多款TWS耳机充电盒均大量采用了昇生微的方案。

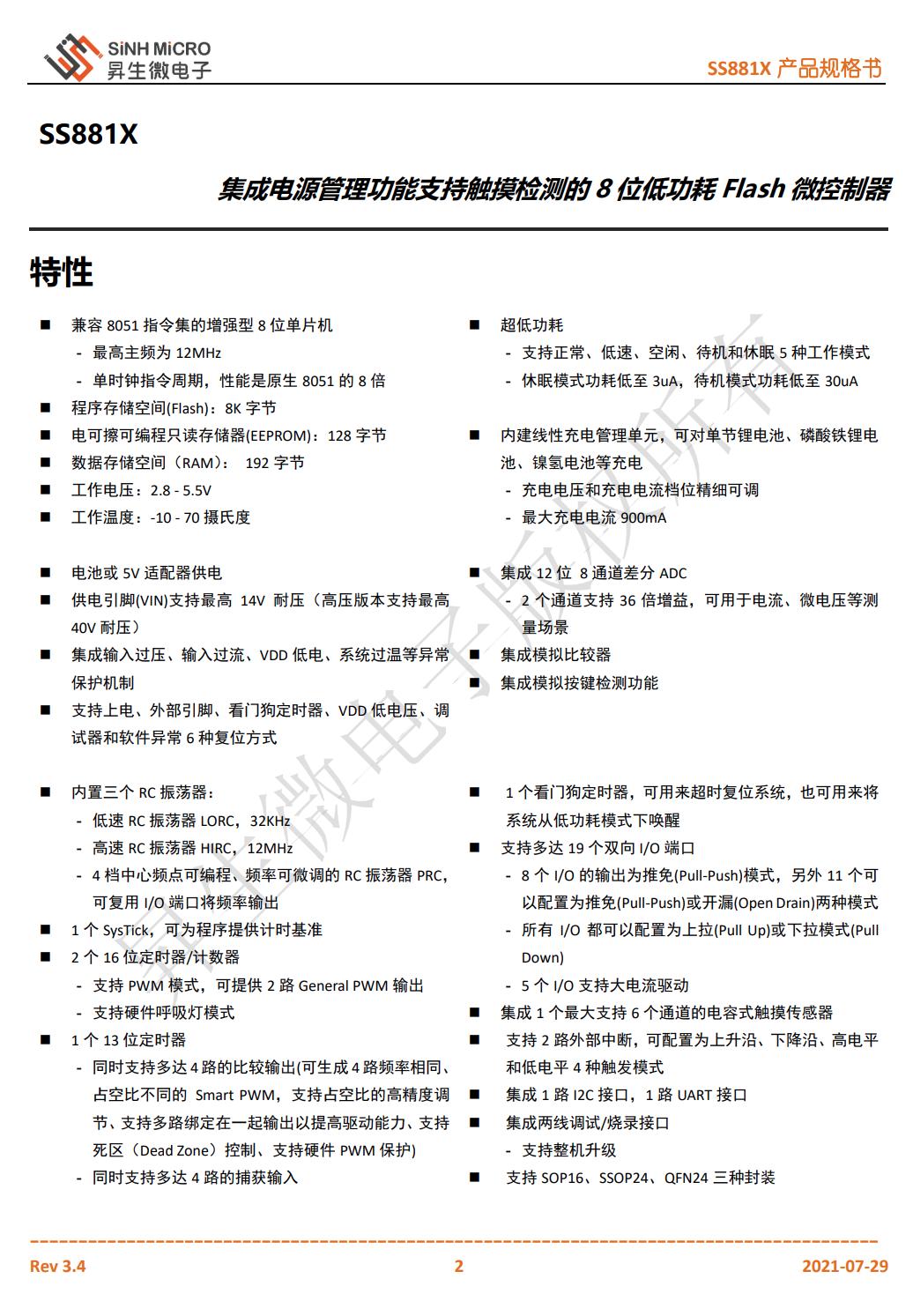

SinhMicro昇生微电子SS881A详细资料图。

LPS微源半导体LP6261超低静态电流同步升压转换器，用于将充电盒内置电池升压为耳机充电。

LP6261具有TRUE真关闭功能，可在关闭和输出短路条件下断开输入和输出，1.2MHZ开关频率可以使用小体积的电感和电容；开关脚采用高压9V工艺，能有效的吸收耳机拔插时产能的高压尖峰；同时LP6261在全带载能力范国内(特别是轻载时）无啸叫声。

LP6261在轻负载条件下仅消耗1UA静态电流，在20uA负载下可实现高达75%的效率，在200mA负载下，从3.3V到5V的转换效率高达93%。

据我爱音频网拆解了解到，目前已有黑鲨、FIIL、小米、荣耀、OPPO、华为、Redmi、realme、联想、索尼、诺基亚、摩托罗拉、漫步者、声阔、万魔、QCY、绿联、雷蛇等众多品牌旗下的音频产品采用了微源电源管理芯片。

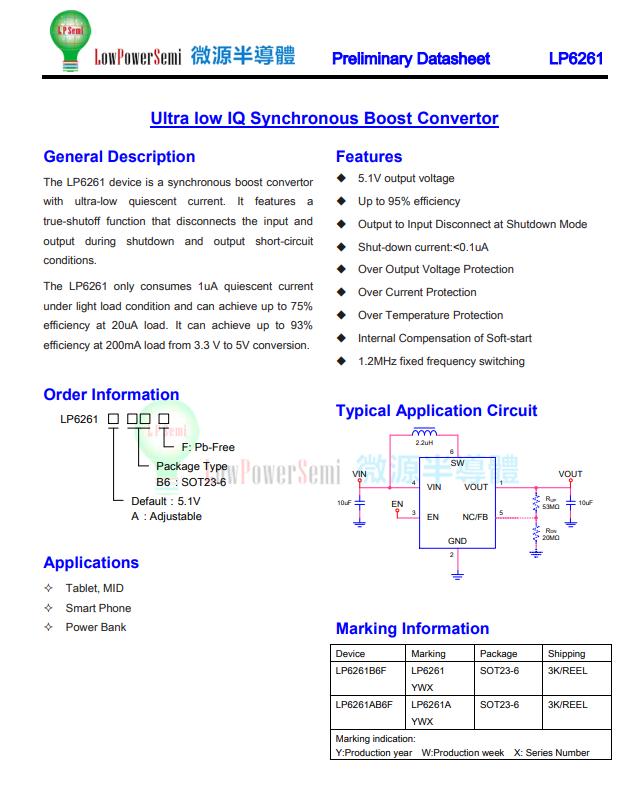

LPS微源半导体LP6261详细资料图。

为内置电池升压给耳机充电的升压电感特写。

两颗不同颜色的LED指示灯特写，用于反馈蓝牙配对和充电状态。

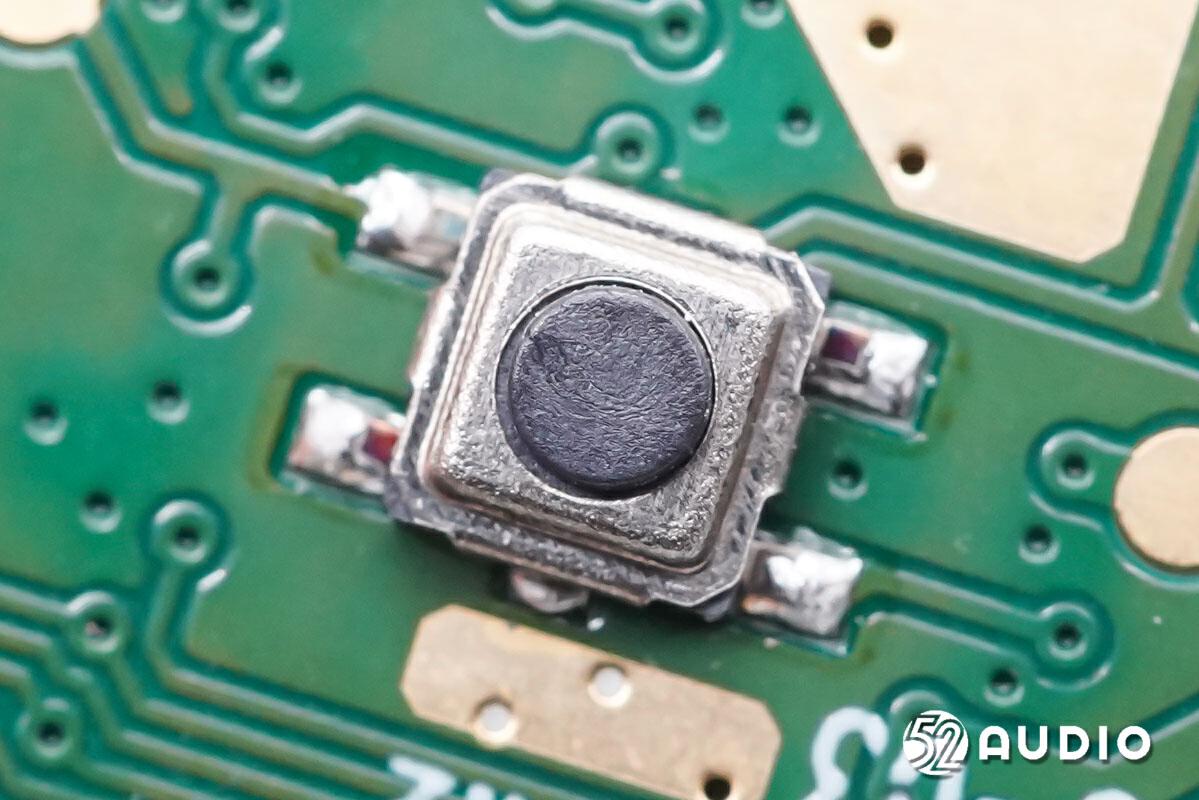

蓝牙配对功能按键特写。

电源输入小板一侧电路一览，设置有Type-C充电母座。

电源输入小板另外一侧电路一览。

思远半导体SY5320过压过流保护IC，是一款具有输入欠压和过压保护、锂电池前端过压保护、负载电流异常保护以及过温保护等特点集一身的高集成保护IC，支持28V输入耐压，过压关断保护小于1uS，支持高精度电池过压保护功能，采用DFN-2x2-8L封装。

据我爱音频网拆解了解到，目前已有漫步者、倍思、猛玛、万魔、233621、传音、魔宴、创新科技、一加、小米、OPPO、realme、魅族、百度、网易、JBL、哈曼、联想等国内外知名品牌采用思远半导体的电源管理芯片。

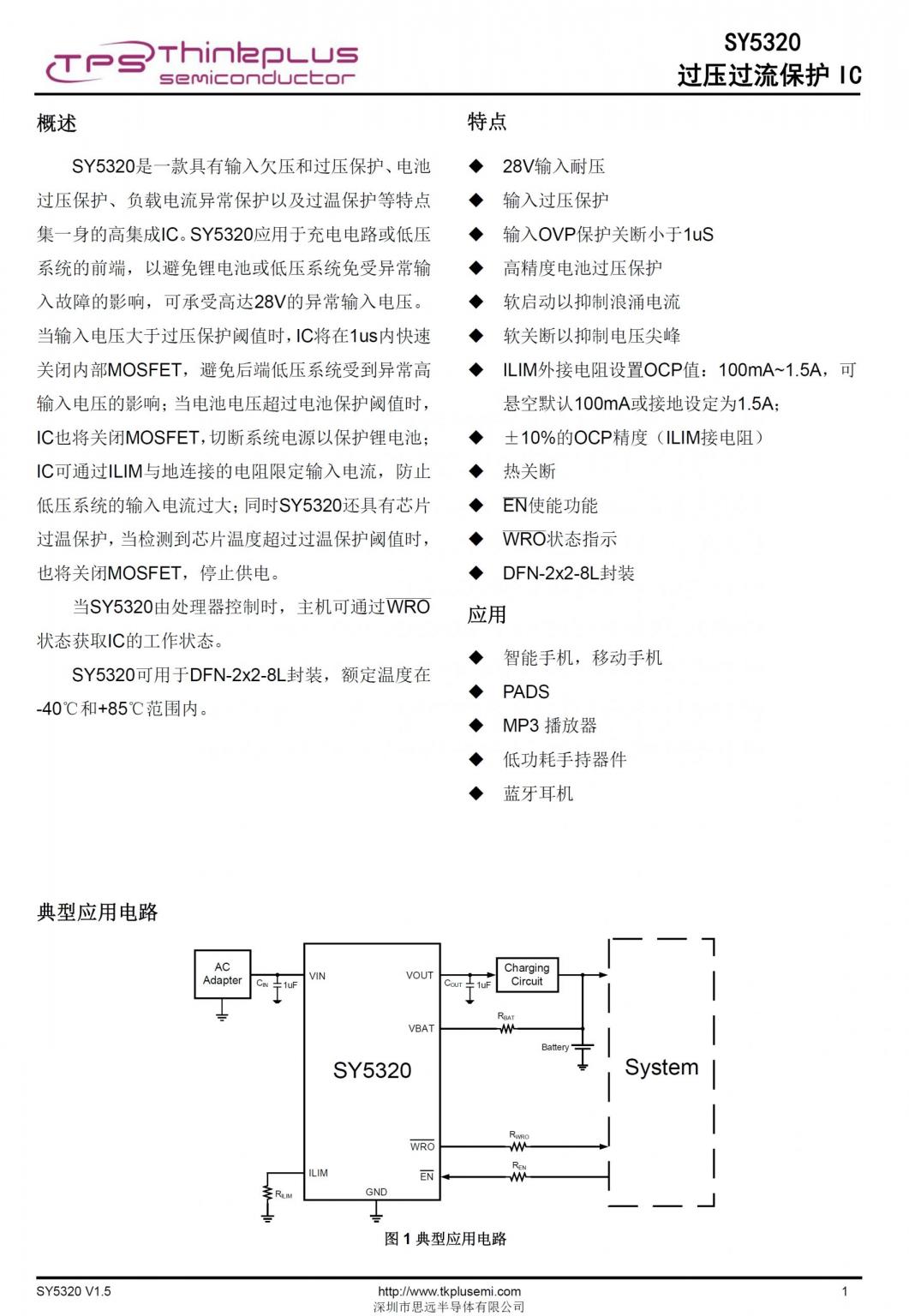

思远半导体SY5320详细资料。

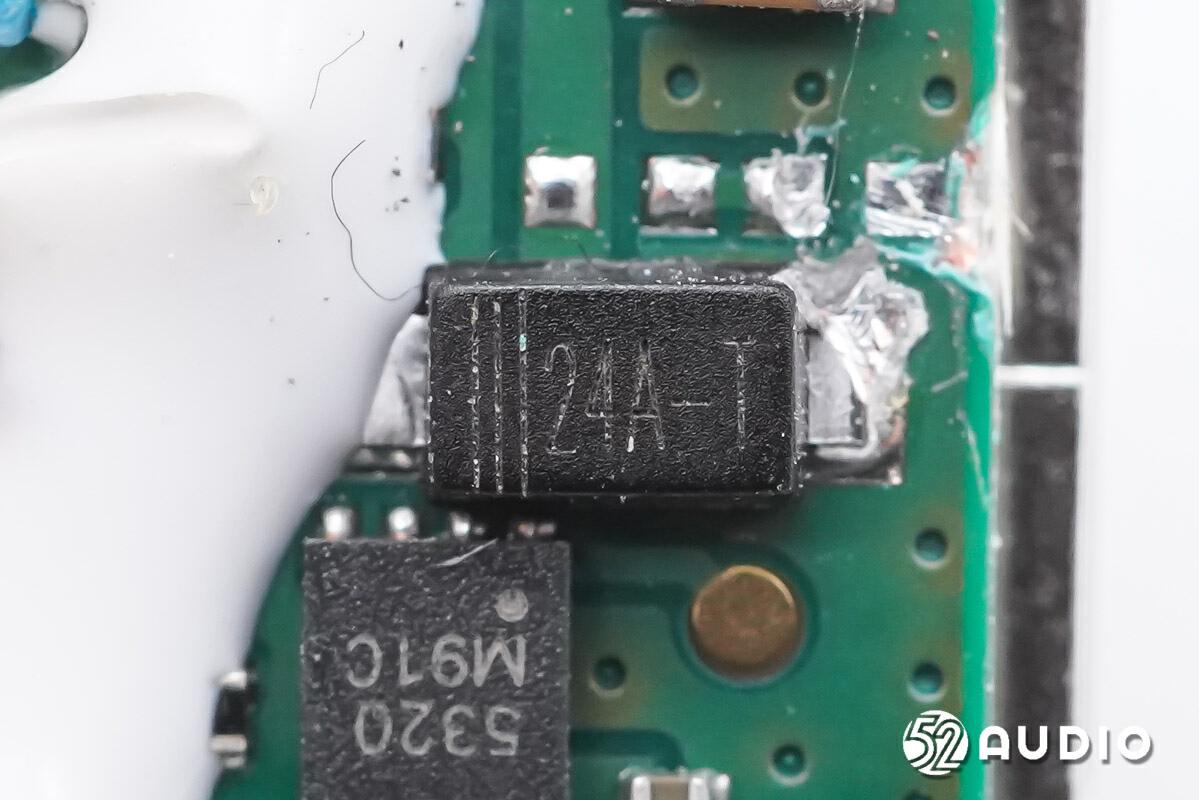

丝印24A-T的IC。

充电盒内置锂电池标签上信息一览，产品型号：951825，额定容量：425mAh 1.615Wh，额定电压：3.8V，充电限制电压：4.35V。

标签另外一侧信息一览，制造商：新余赣锋电子有限公司。

撕掉外部高温胶带，电池保护板一侧电路一览。

电池保护板另外一侧电路一览。

丝印47Z 145的锂电保护IC。

丝印2007 Ut的MOS管。

耳机拆解

进入耳机拆解部分，取掉白色橡胶外壳，打开外侧腔体。

腔体盖板内侧结构一览，底部设置有为耳机充电的连接器排线。

取出为耳机充电的连接器。

连接器排线电路一览。

为耳机充电的两颗金属铜柱连接特写。

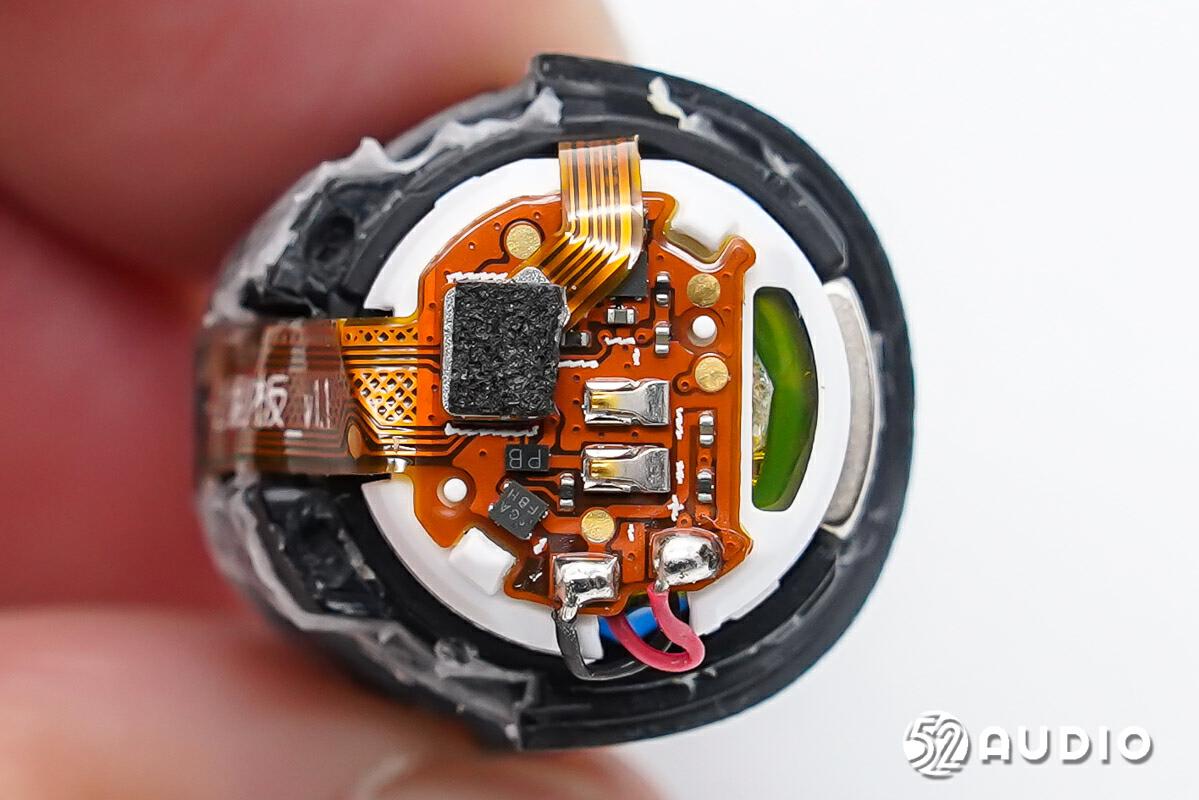

外侧腔体内部结构一览，设置有FPC板和电池单元，通过框架固定防护。

电池排线穿过弯臂连接到内侧腔体。

取出电池单元，腔体内部结构一览，下方还设置有光学佩戴检测传感器。

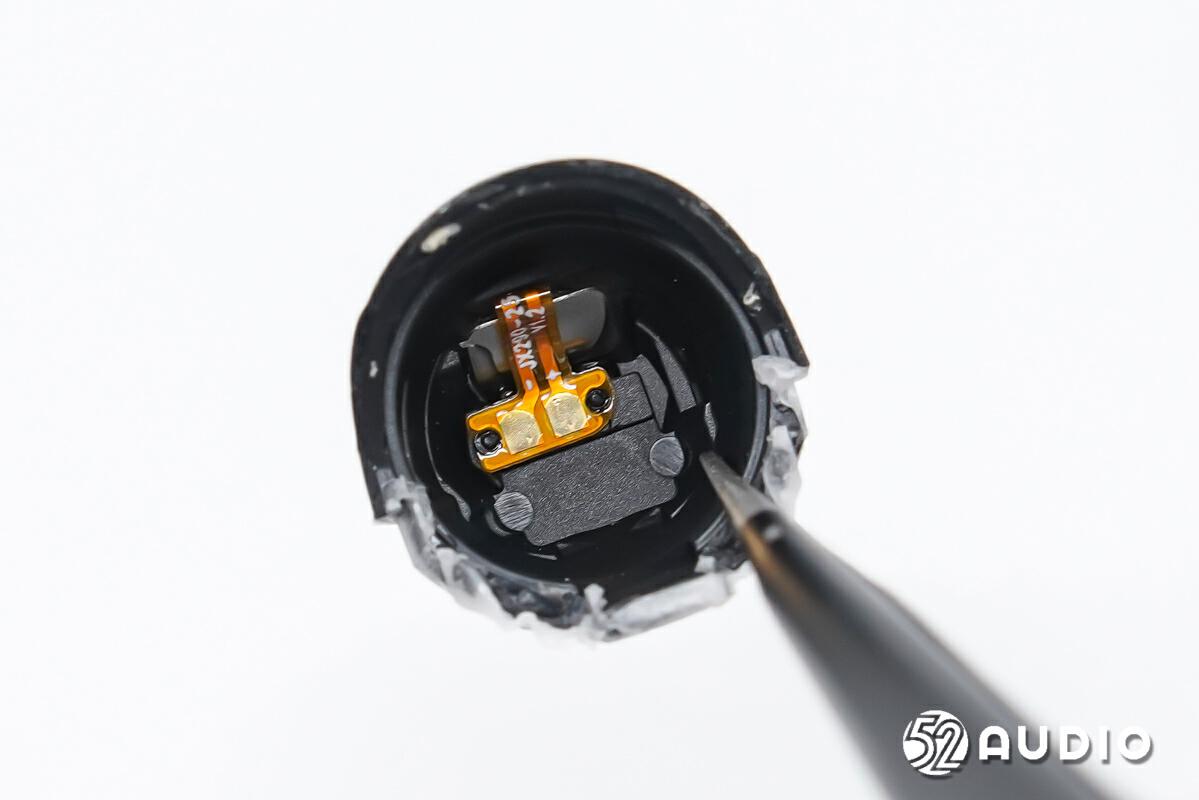

光学佩戴检测传感器结构特写，通过排线连接到FPC板。

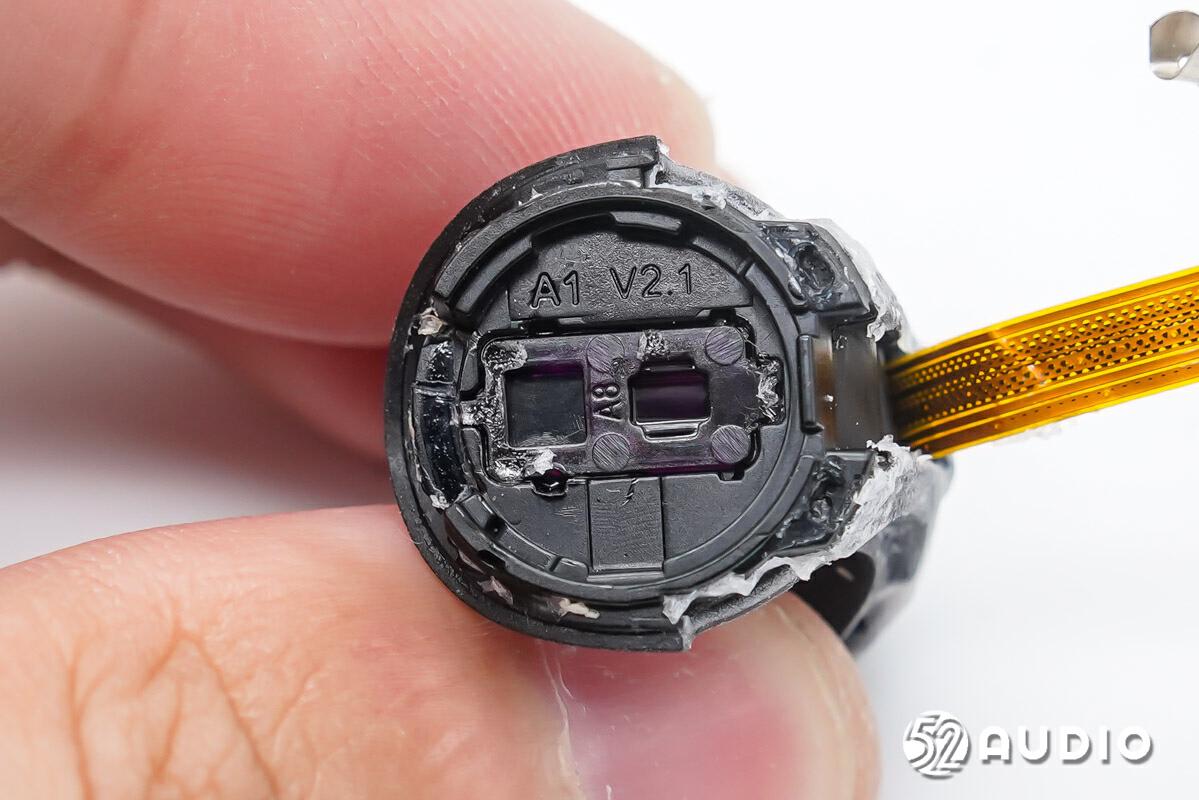

取出佩戴检测传感器，外壳上传感器开窗结构特写。

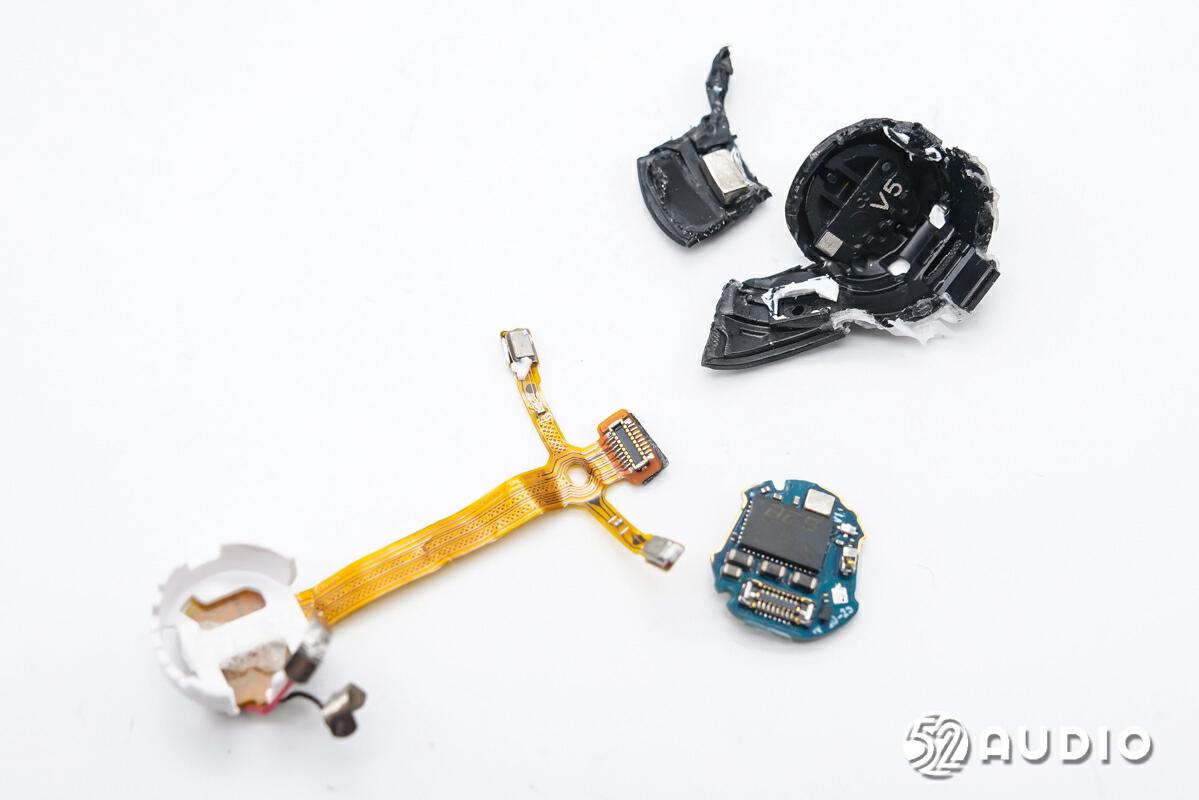

耳机外侧腔体内部组件拆解一览，包括电池、佩戴检测传感器和FPC板。

佩戴检测传感器小板电路一览。

传感器排线通过BTB连接器连接到FPC板。

红外佩戴检测传感器特写。

丝印S383的佩戴检测IC，用于佩戴检测功能，实现摘取自动暂停*放播**，佩戴自动恢复*放播**。

耳机采用了EVE亿纬锂能的钢壳扣式电池，正极雕刻有型号：ICB1045 E4H，电压：3.7V等信息。

负极雕刻有二维码，用于产品追溯。电池容量：40mAh 0.148Wh。

FPC板电路一览。

用于连接佩戴监测单元的BTB连接器母座特写。

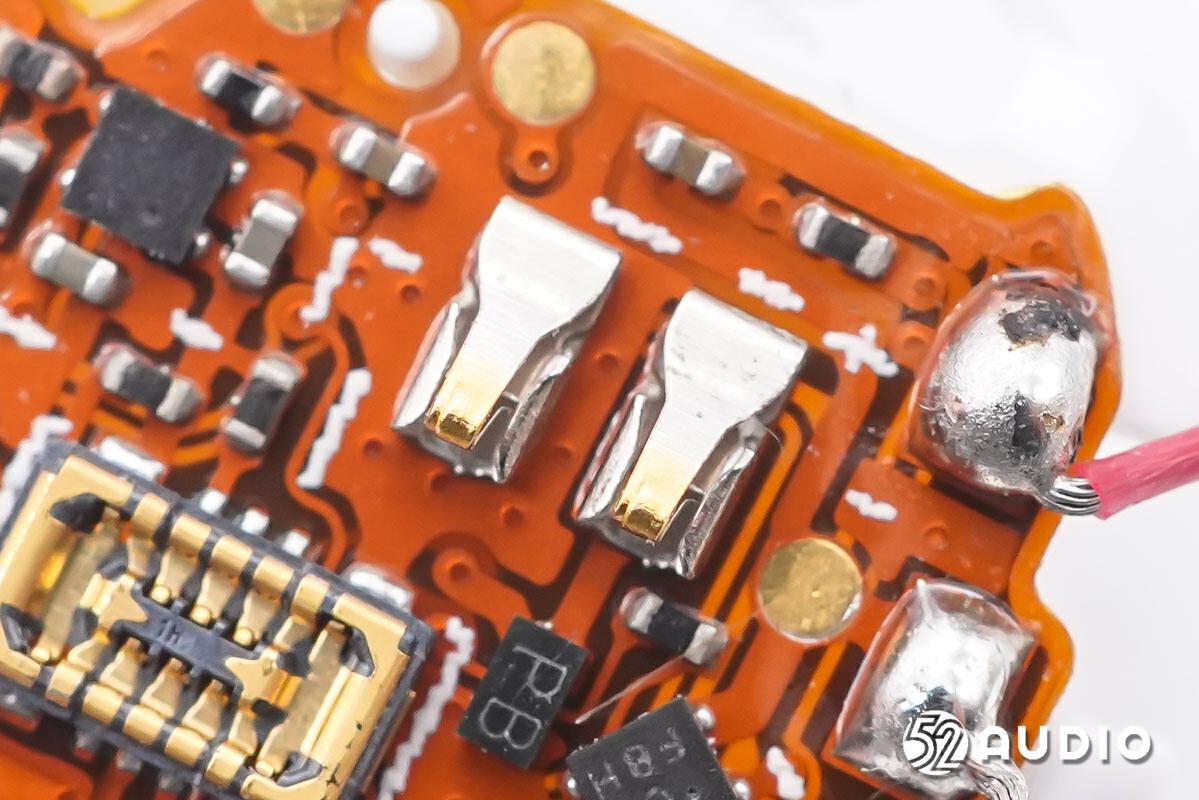

用于连接为耳机充电的金属铜柱排线的金属弹片。

iCM创芯微CM1126B-GAC带船运模式二合一单节电池保护IC，内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护，适用于单节锂离子/锂聚合物可充电电池的保护电路，更带有船运模式，使小容量电池包满足海运运输及长期存储需求。

据我爱音频网拆解了解到，创芯微锂电保护IC目前已获得OPPO、vivo、realme、IQOO、一加OnePlus、百度小度、Soundcore声阔、AUKEY傲基、Skullcandy、realme、中兴、Jabra、QCY、魔声、bilibili、华为、荣耀、名创优品、Haylou嘿喽、小天才等品牌旗下的产品采用。

iCM创芯微CM1126B-GAC详细资料图。

丝印MKL的IC。

打开耳机内侧腔体。

前腔内部扬声器单元结构一览，通过金属触点与主板连接。

后腔内部主板单元结构一览。

取出扬声器，前腔内部结构一览。

扬声器正面振膜特写，采用了羊毛纸复合材料，提供细腻、清亮的音频效果。

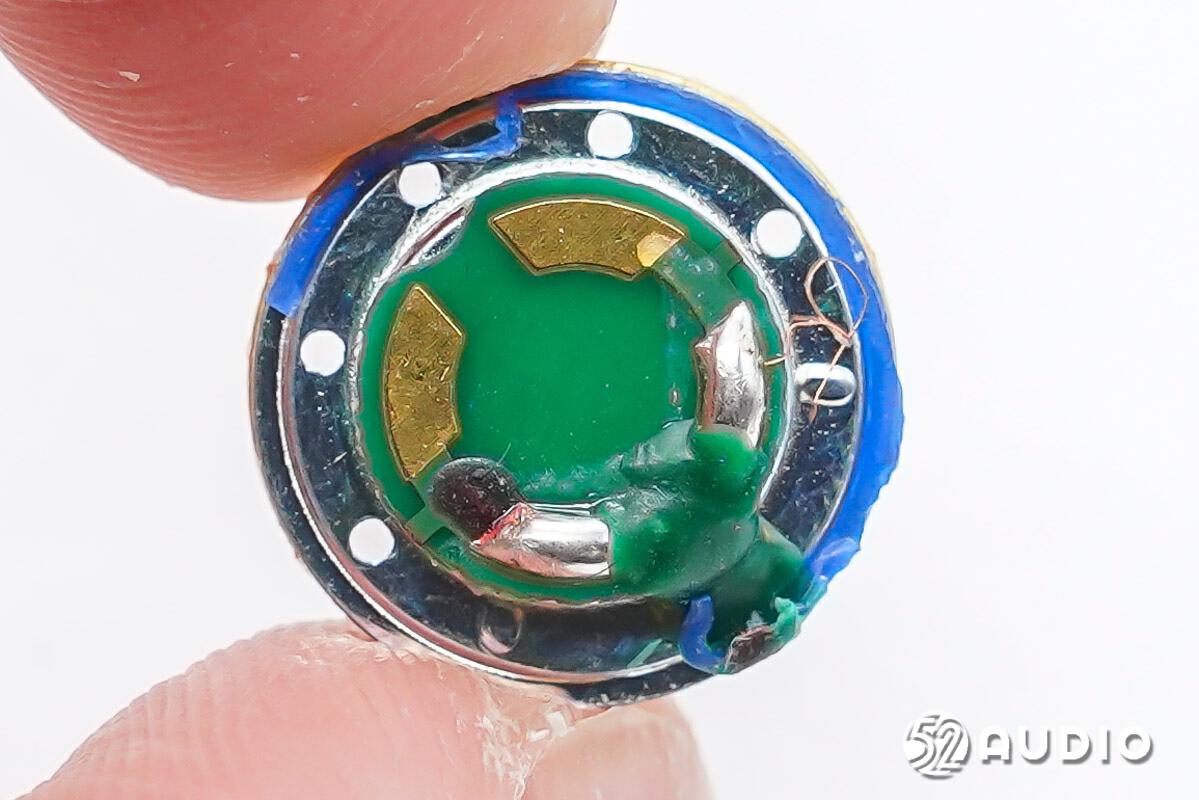

扬声器背面特写，四周设置圆形调音孔，提升声学性能。

扬声器与一元硬币大小对比。

经我爱音频网实测，扬声器尺寸约为12mm。

取出后腔内部的主板单元。

后腔底部结构一览，设置有蓝牙天线，通过印刷电极连接到主板。

主板一侧电路一览。

主板另外一侧电路一览。

耳机内部的主控芯片采用了BES恒玄BES2500系列蓝牙音频SoC，不同后缀配置和功能不相同。恒玄BES2500IUC/IU/IZ系列，支持蓝牙5.2，超低底噪，512K SRAM, 2M/4M FLASH，为高性价比方案。

据我爱音频网拆解了解到，目前华为、OPPO、小米、三星、vivo、荣耀、JBL、万魔、百度、一加、传音等众多品牌旗下的真无线耳机大量采用。

26.000MHz的晶振特写，为蓝牙芯片提供时钟。

丝印HaA的IC。

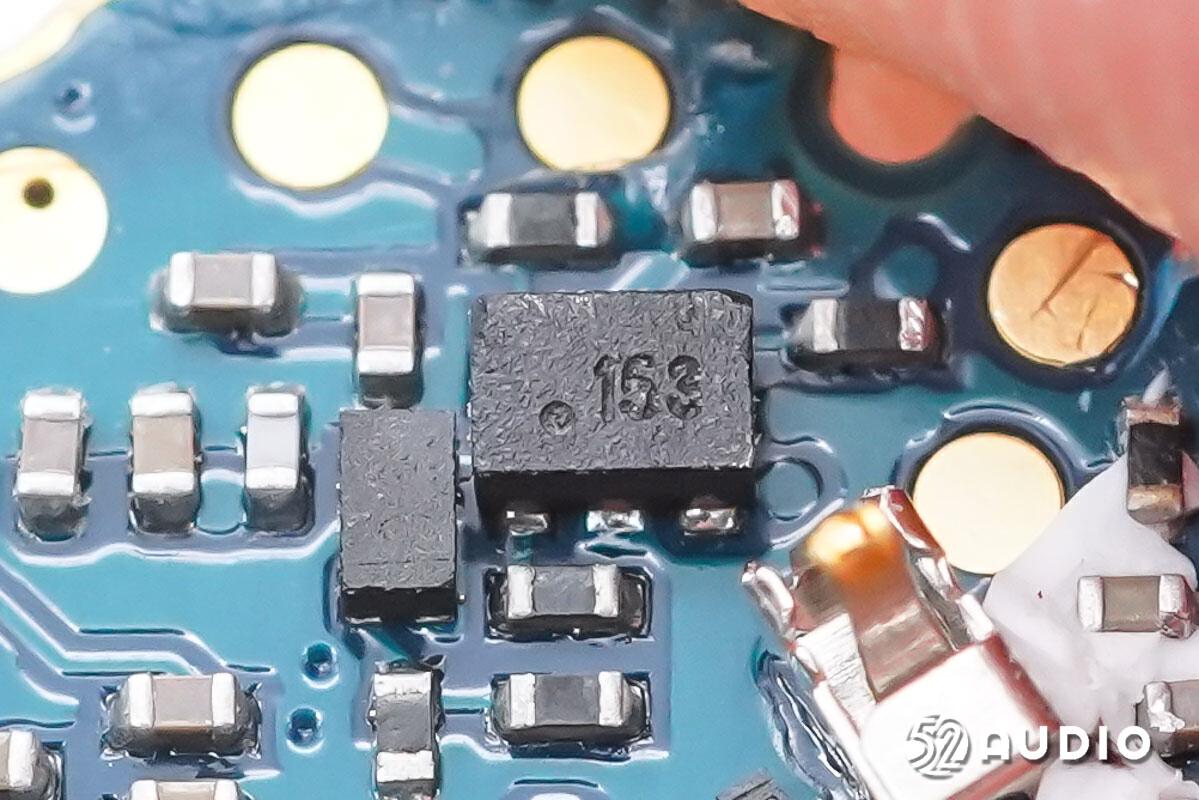

丝印153的IC。

连接扬声器的金属弹片特写。

连接蓝牙天线的金属弹片特写。

连接排线的BTB连接器母座特写，来自亚奇科技（OCN），型号：OK-128GF016/2-35。

排线与主板连接一端的电路一览。

连接到主板的亚奇科技（OCN）BTB连接器公座特写，型号：OK-128GM016/2-35。

镭雕MD29 D123的MEMS麦克风特写，用于语音通话拾音，来自敏芯微电子。

另外一颗相同型号的MEMS麦克风特写，两颗麦克风协同，搭配ENC降噪算法，提供高清通话效果。

小天才耳机E3拆解全家福。

三、我爱音频网总结

小天才耳机E3作为一款专为儿童设计的产品，通过开放式聆听音乐的方式，有效降低了对正在生长发育的儿童的影响，同时佩戴耳机依然能够轻松获取外部信息，提升了使用耳机的安全性。耳机耳夹式的结构设计，弹性弯臂搭配亲肤硅胶材质，保障了佩戴的舒适性和稳定性；充电盒外观圆润，体积小巧轻便，开放式的座舱结构，通过磁吸稳定固定，取放非常便捷。

内部结构配置方面，结构契合独特腔体设计，极大利用了内部空间，保障了产品的便携性。充电盒内部采用了新余赣锋的425mAh锂电池，Type-C端口处设置有一颗思远半导体SY5320过压过流保护IC；主板上，搭载了SinhMicro昇生微电子SS881A POWER MCU，负责为内置电池充电和整机控制；LPS微源半导体LP6261超低静态电流同步升压转换器，用于将充电盒内置电池升压为耳机充电。

耳机内部，外侧腔体内部设置电池和佩戴检测传感器单元，通过排线穿过弯臂连接到内侧腔体的主板。耳机采用了EVE亿纬锂能的钢壳扣式电池，容量40mAh，配备了iCM创芯微CM1126B-GAC锂电保护IC，实现对电池的过充电、过放电、过电流等保护，还支持船运模式，使小容量电池包满足海运运输及长期存储需求。

内侧腔体内部搭载12mm动圈单元，羊毛纸复合材料振膜，提供细腻、清亮的音频效果；搭载了两颗敏芯微电子的MEMS麦克风，用于语音通话拾音；主控芯片采用了BES恒玄BES2500IU蓝牙音频SoC，低功耗设计，超低底噪，支持蓝牙5.2，内置512K SRAM, 2M/4M FLASH。
