奇虎360（北京奇虎科技有限公司）创立于2005年，是国内互联网和移动安全产品及服务的提供商。
随着人工智能和万物互联时代的到来，360积极布局IoT产品与服务，利用传统互联网安全业务的优势，不断拓展业务边界，设计研发了家庭防火墙、行车记录仪、智能门锁、可视门铃等一系列热门智能硬件，保障用户的家庭生活安全。
此前我爱音频网曾经拆解过360智能门铃、360行车记录仪尊享升级版、360 M1 AI智能音箱以及360 PlayBuds 真无线耳机。此次我们拆解的是360可视门铃1C，这款产品获得了2019年的iF设计奖，支持门前异动通知、识别访客身份、远程可视通话等功能，续航时间可达三个月以上。
下面来看详细的拆解吧~
一、360可视门铃1C 开箱
包装盒风格与此前一致，有清新的苹果绿色点缀，中间是门铃的渲染图，下面是产品名称“360可视门铃”，宣传语“打开手机，看到家门口”，右上角是产品型号D809。
包装盒背面有部分产品信息，六大特色功能：访客身份识别、门前异动监控、访客可视通话、超长续航、超广视角、超清夜视。其他信息，电池容量2600mAh，产品设计：360公司，制造商：北京视觉世界科技有限公司，生产商：东莞市协创数据技术有限公司。

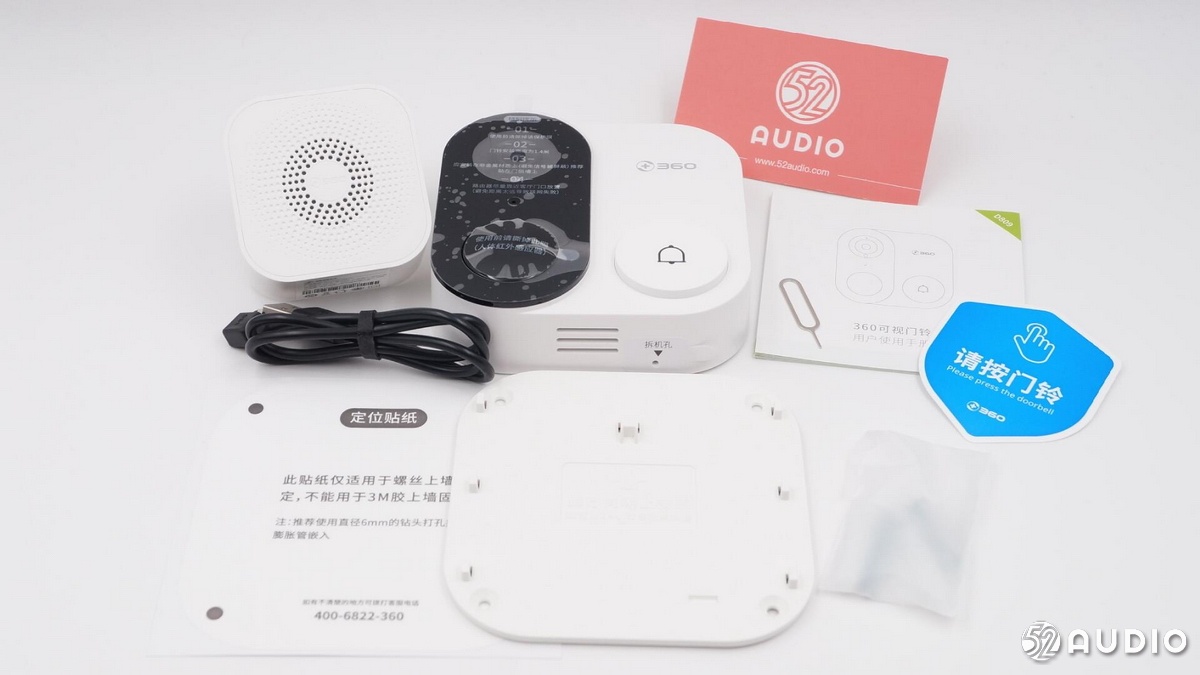

包装盒内物品，门铃主机、安装底座（带3M固定胶）、定位贴纸、室内接收机、螺丝包、拆卸孔针、USB充电线、门铃贴纸以及说明书。

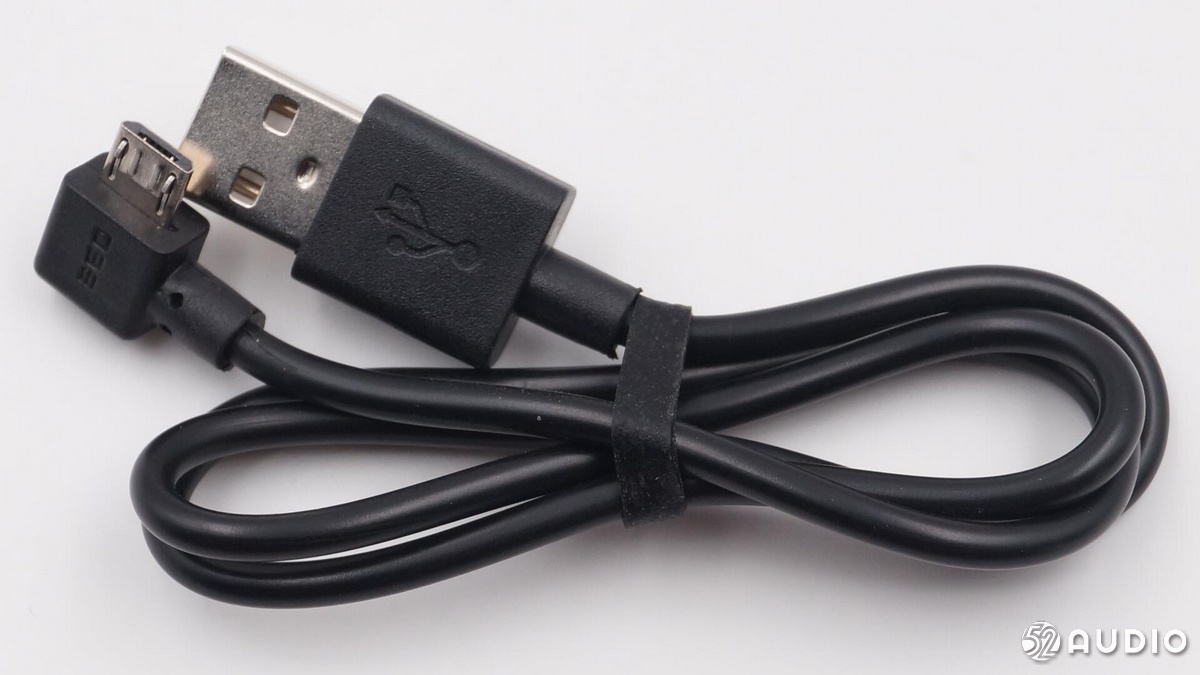

Micro-USB接口的充电线，输入端为了便于充电和使用采用了直角设计。

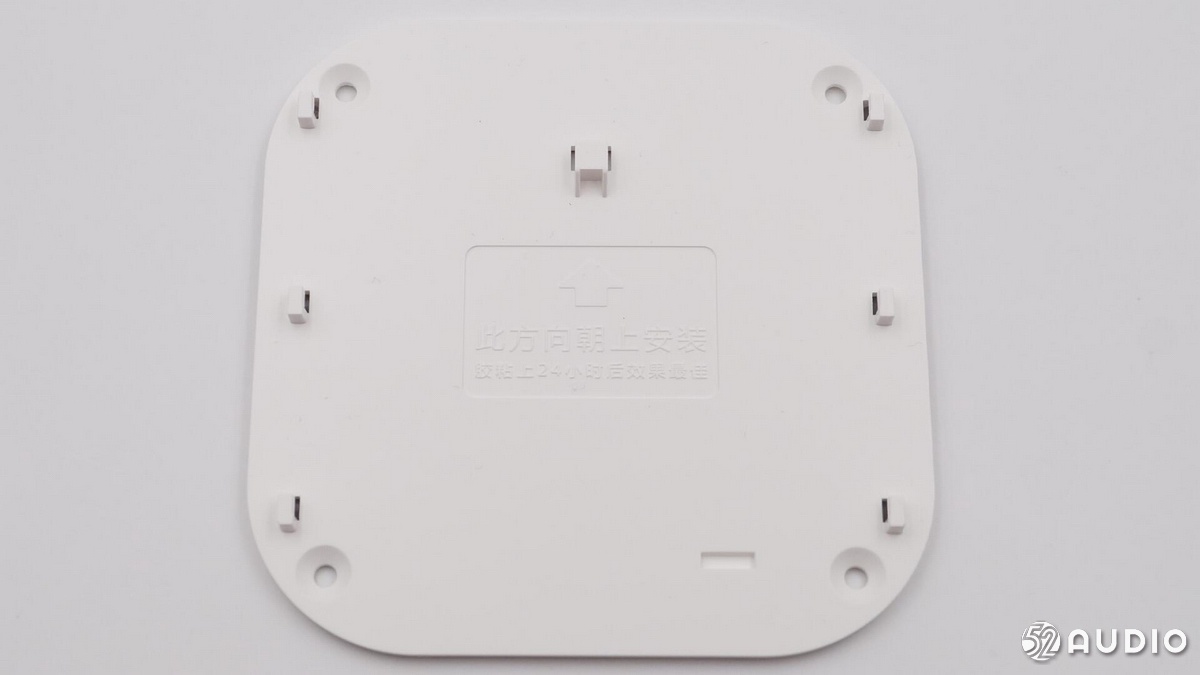

安装门铃的塑料底座，外圈有四个螺丝孔。

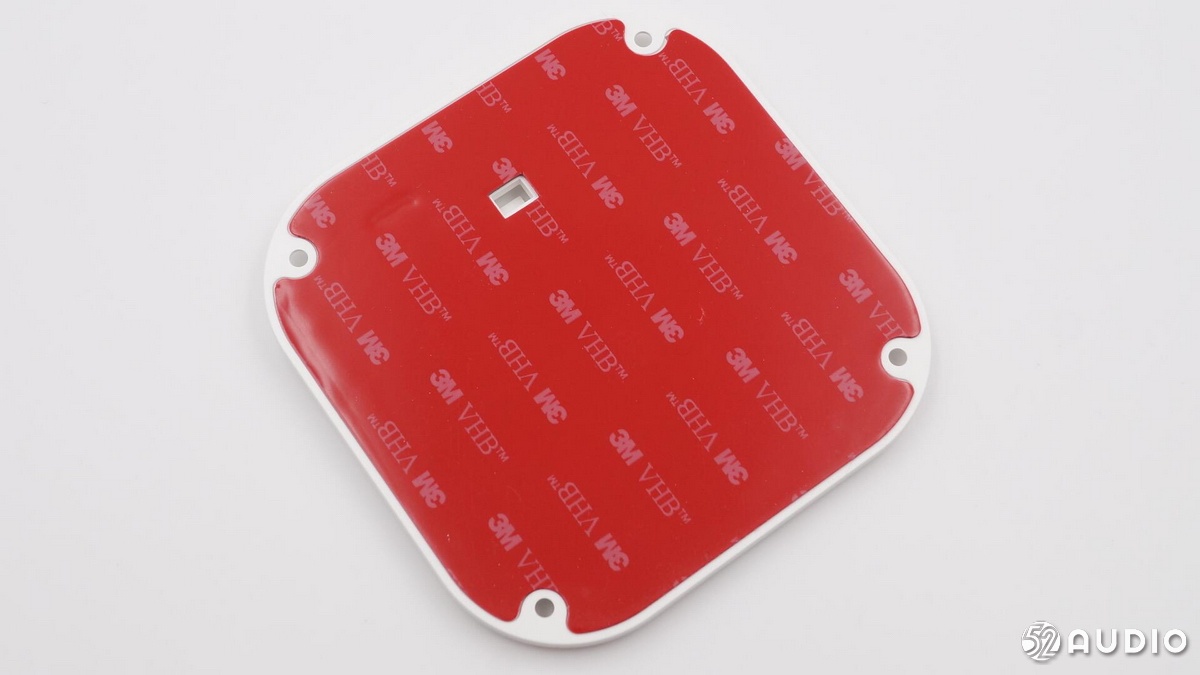

底座另一面是3M VHB 强力双面胶，确保安装后的牢固性。

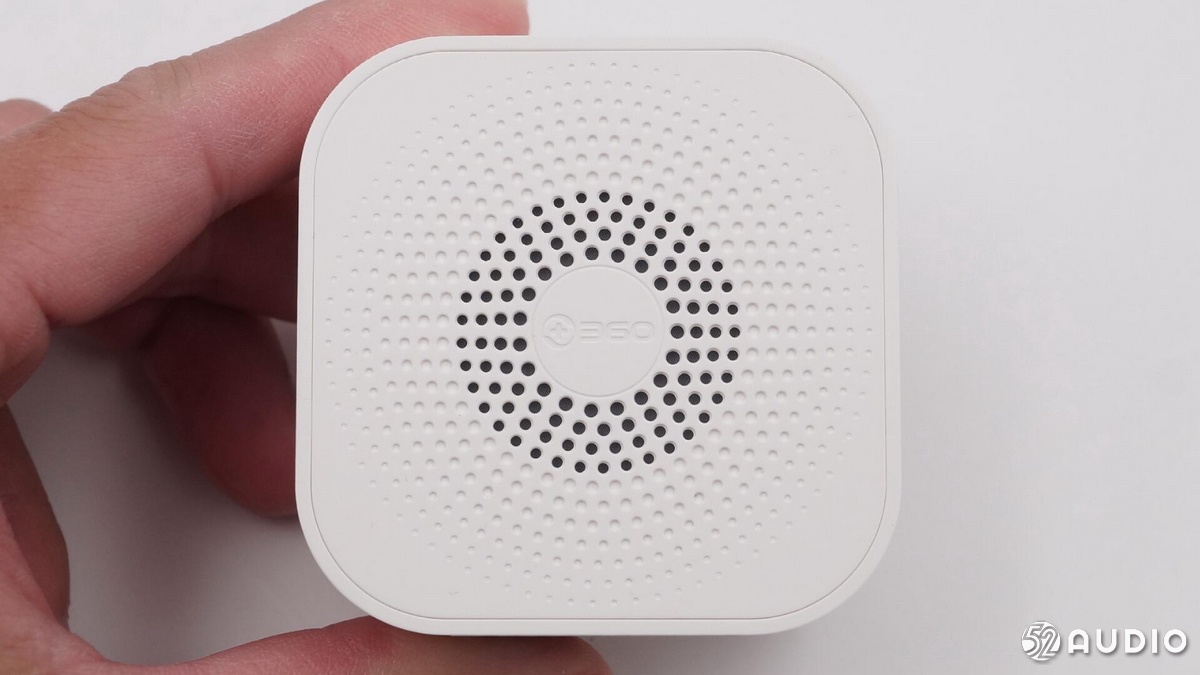

室内机正面的扬声器开孔，圆心处有360的品牌Logo。

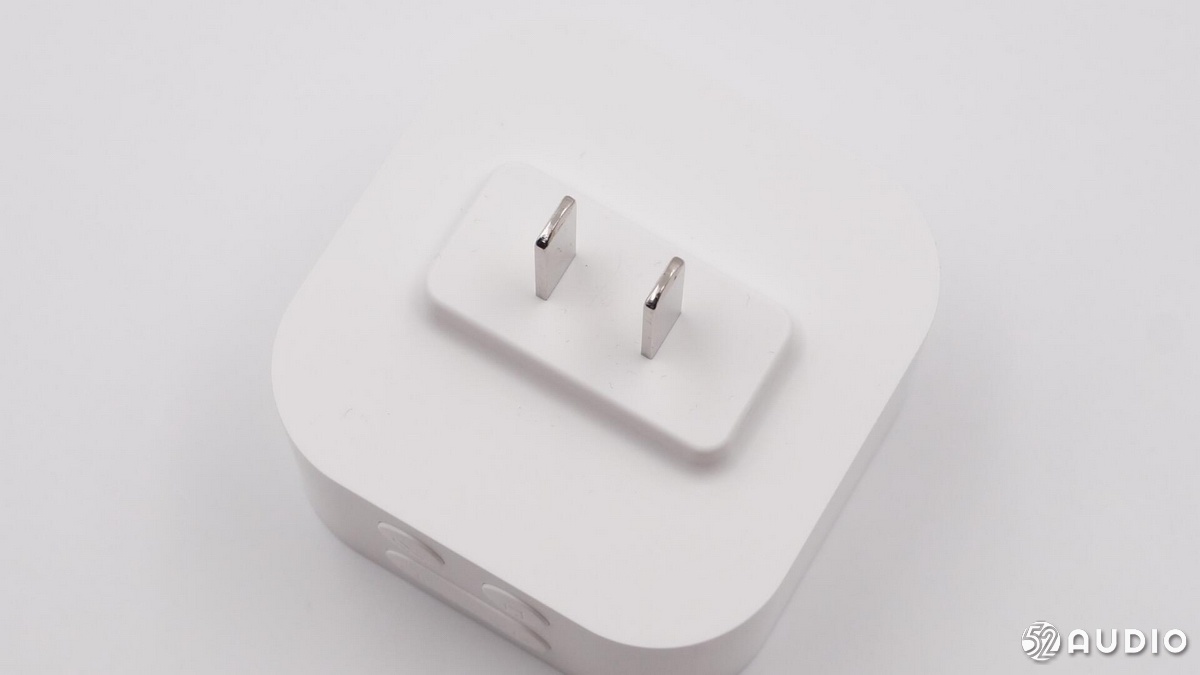

室内机直接插到插座上。
室内机上的快捷操作按键，上面两个是音量调节按键、下面两个是音乐切换和连接按钮。
室内机上的标签信息，产品名称：360可视门铃1C，产品型号：D809（室内机），电源输入：AC100~240V 50/60Hz 0.3A MAX。

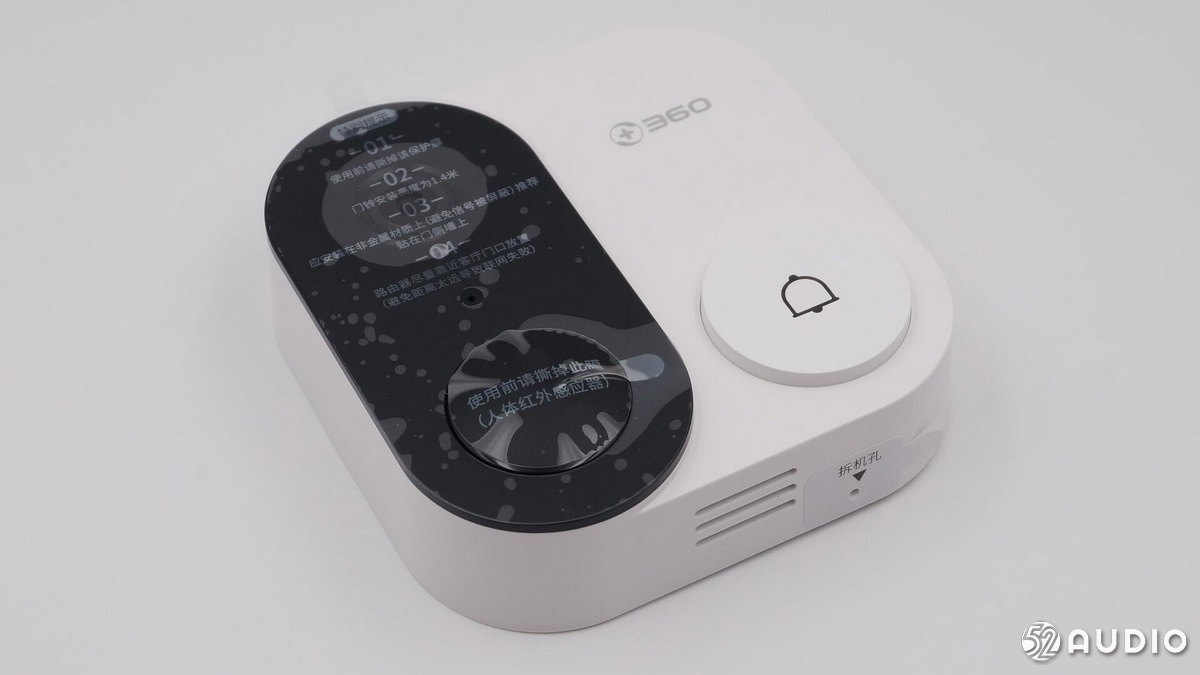

门铃上有信息贴纸，上面有提示信息：门铃安装高度为1.4米，应安装在非金属材质上（避免信号被屏蔽），路由器位置尽量靠近门口；摄像头下方是人体红外感应器。右侧是较大的门铃按钮。

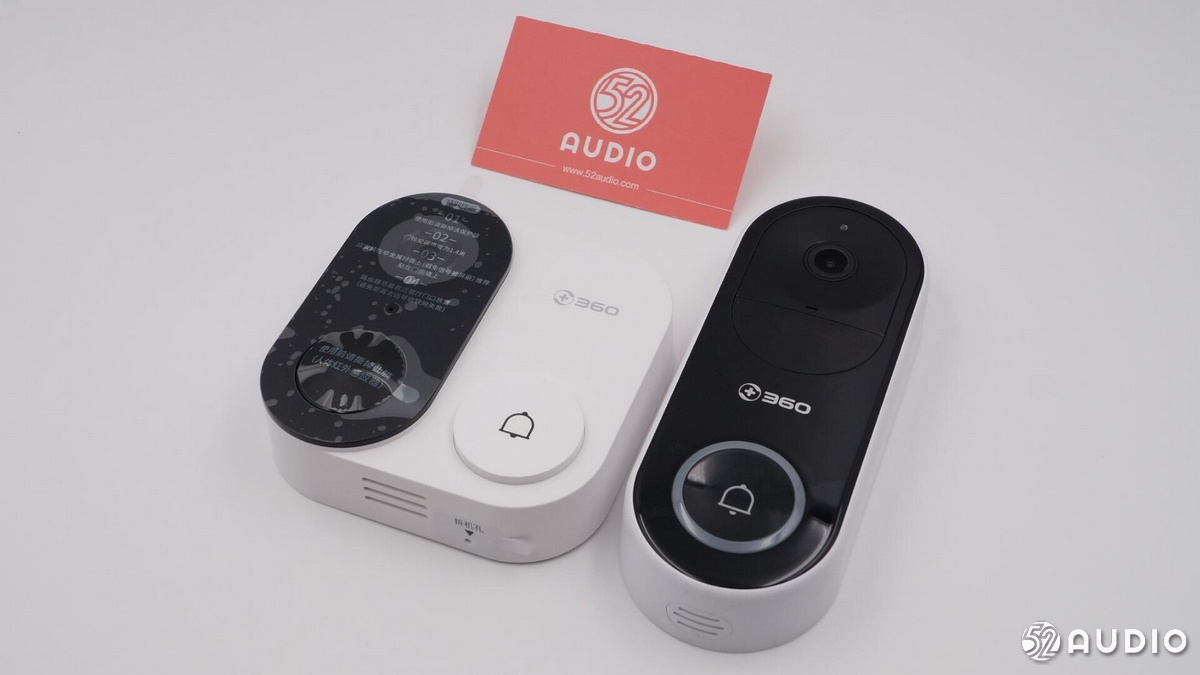

360可视门铃1C与此前拆解过的360智能门铃的尺寸对比。前者比较方正，后者比较细长、电池容量更大。

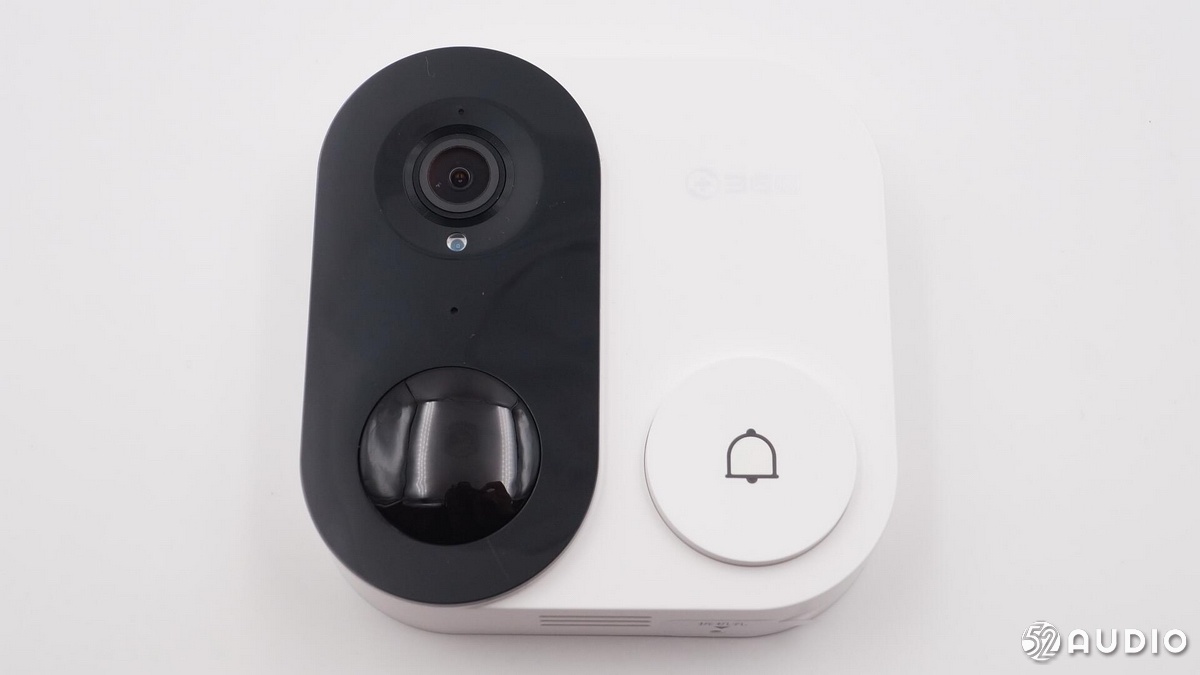

360可视门铃1C 正面特写。

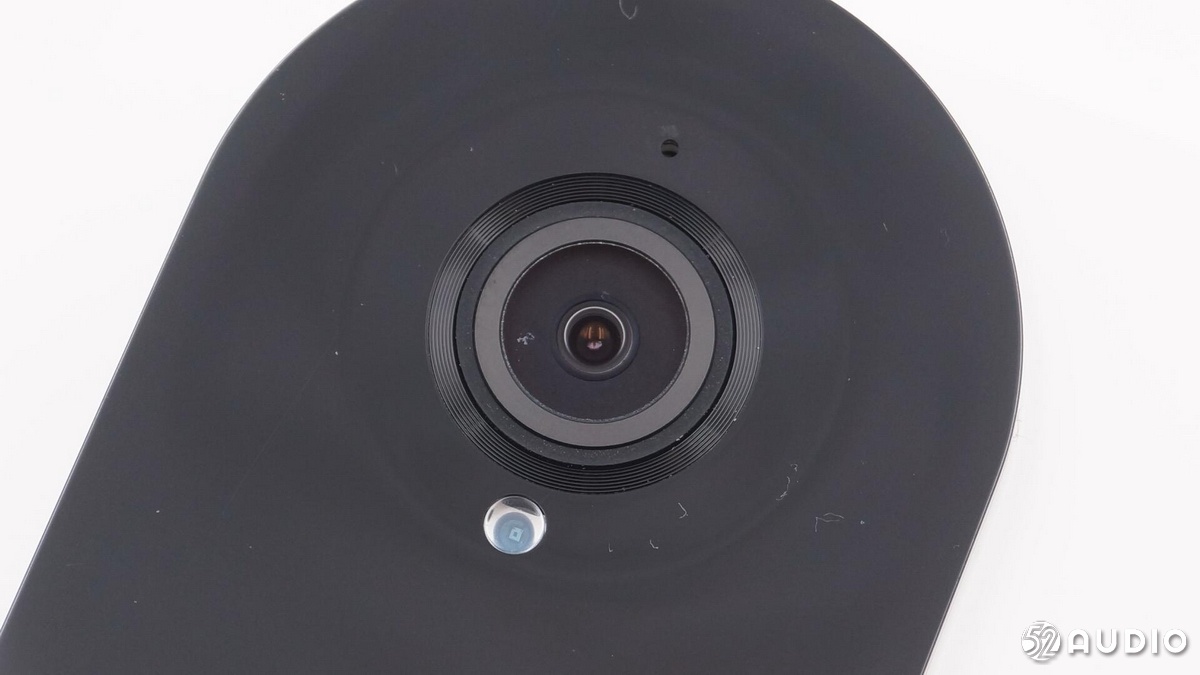

100万像素、155°超广角摄像头，下面是光线感应器。

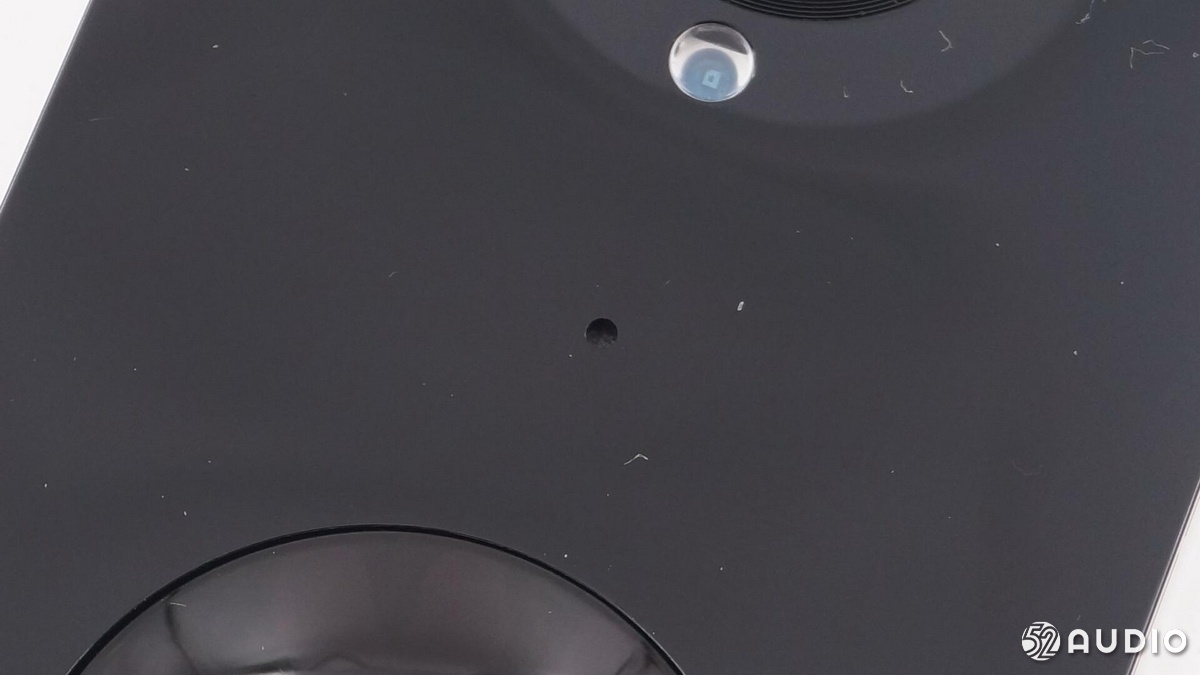

麦克风拾音孔特写，用于视频通话功能。

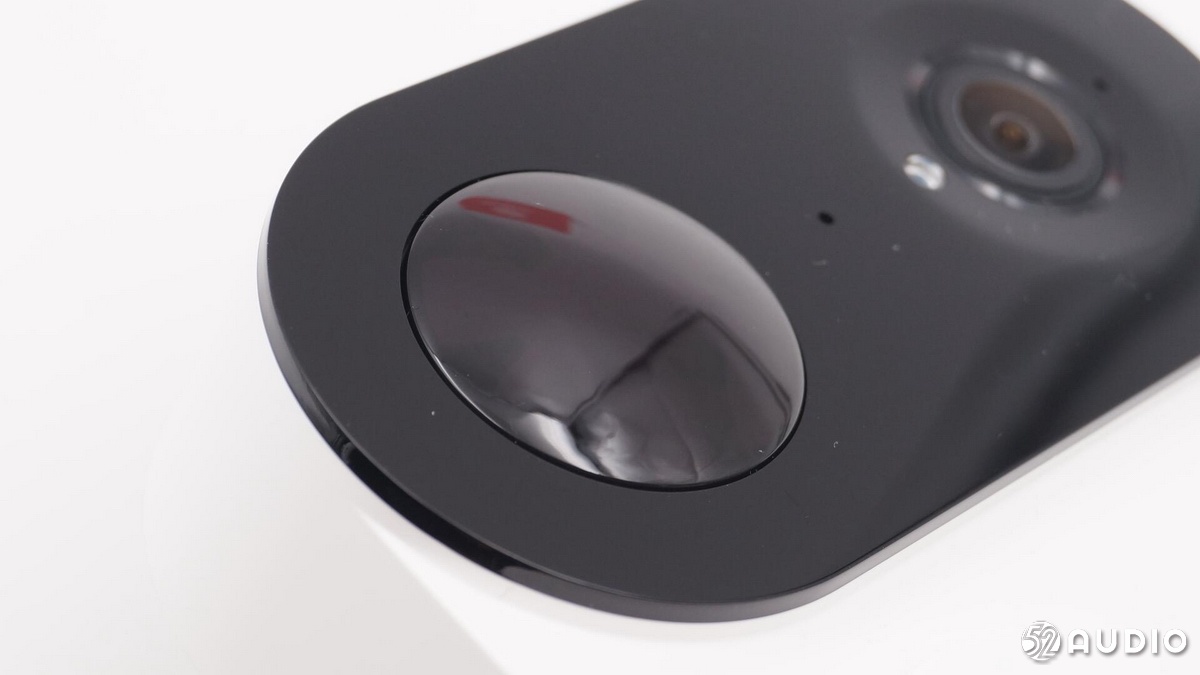

PIR人体感应传感器特写。

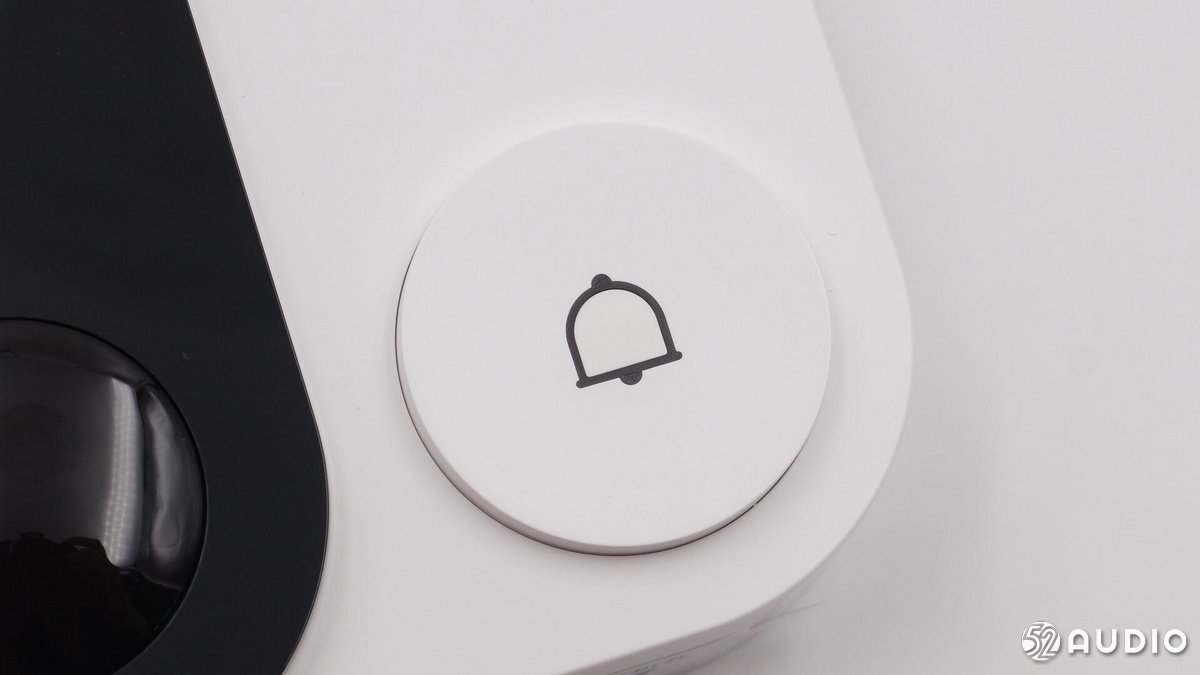

门铃按键特写。

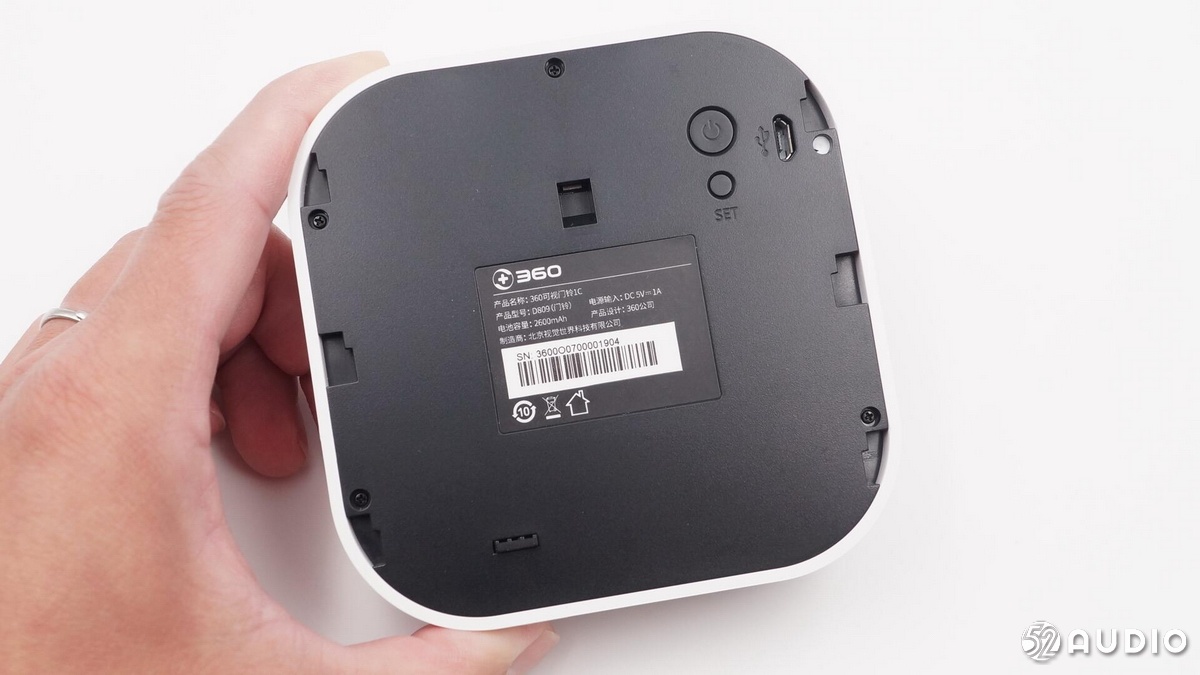

门铃背部一览。

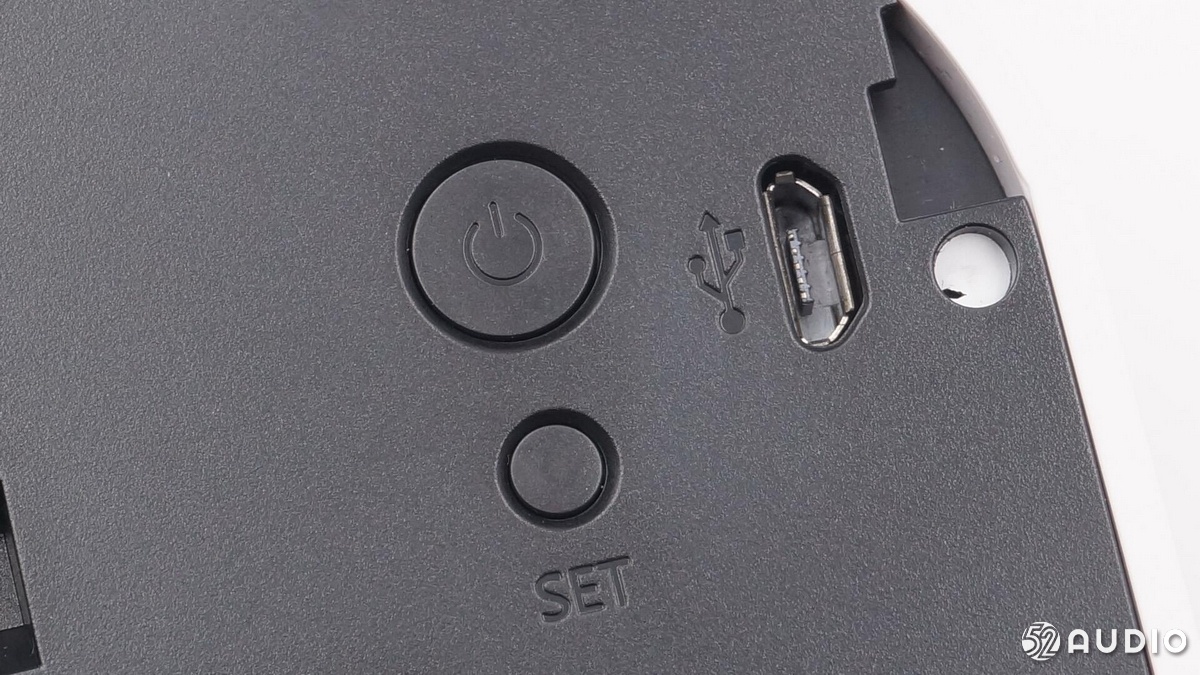

电源键、充电接口和重置键。

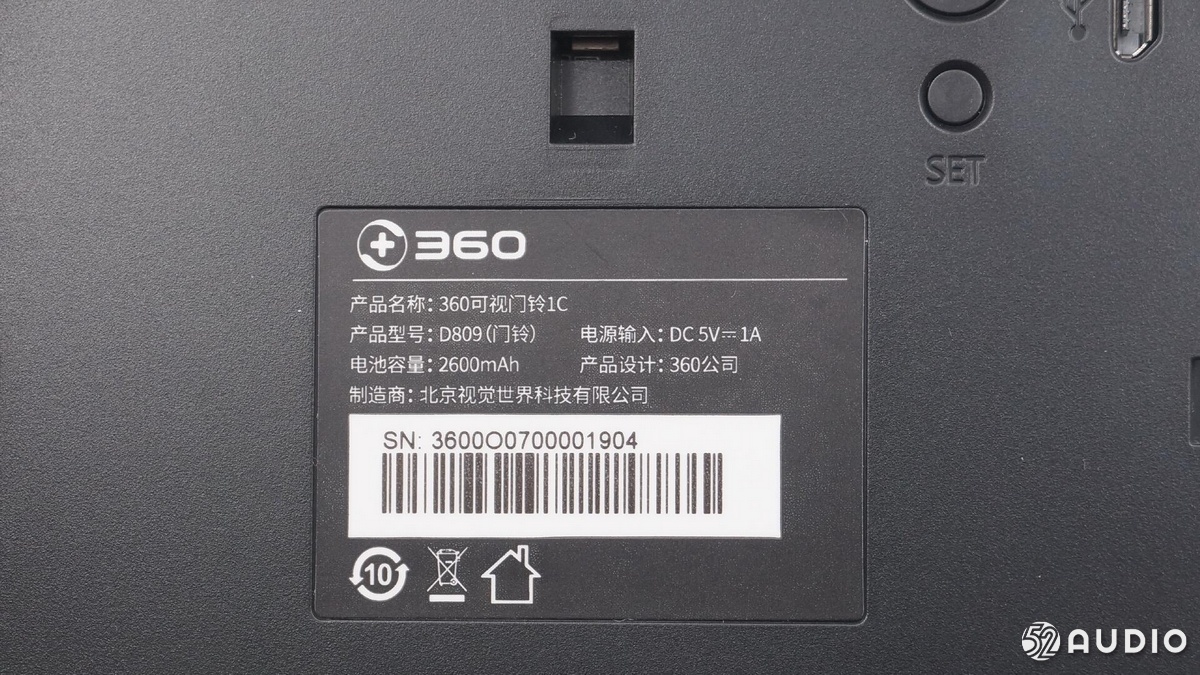

标签信息，产品名称：360可视门铃1C，产品型号：D809（门铃），电源输入：DC 5V⎓1A。

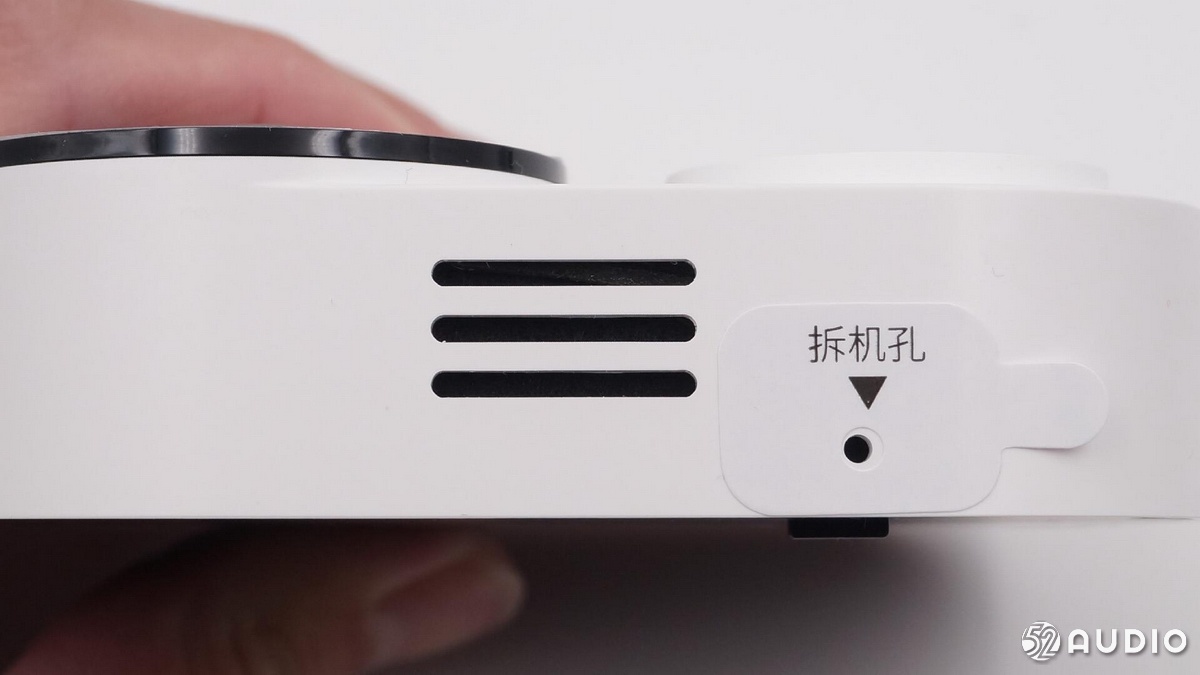

门铃底部有拆机孔。
未插入拆机孔时的状态。

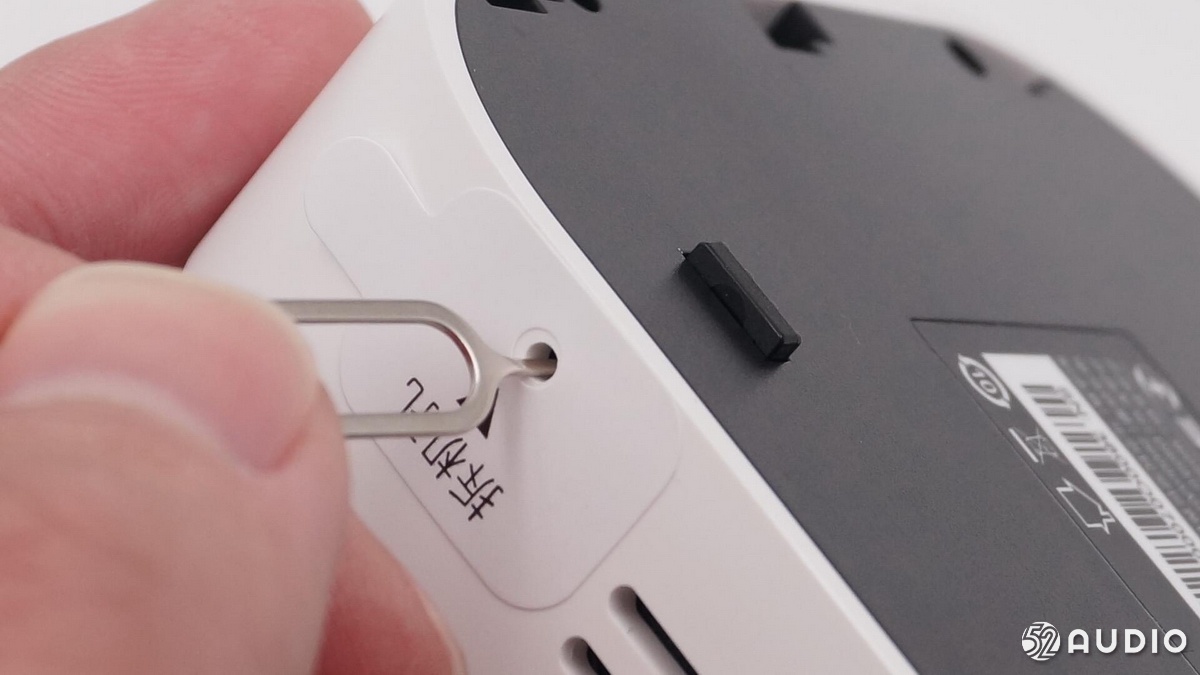

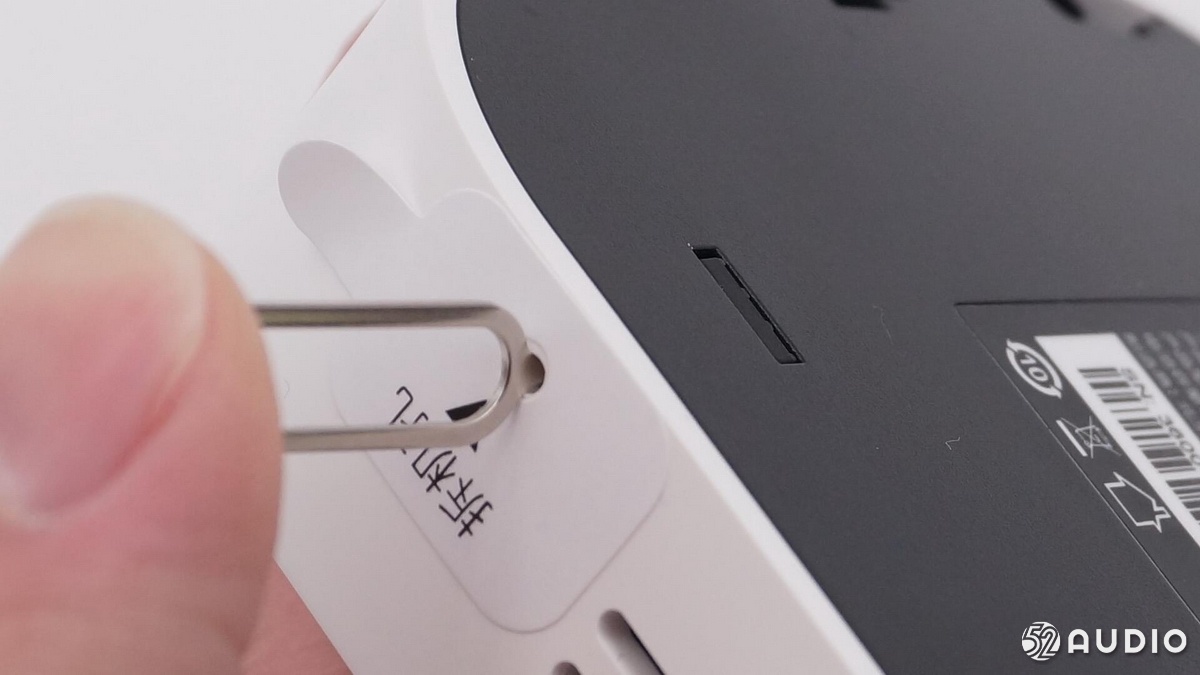

插入拆机孔，背面盖板可以滑动打开。

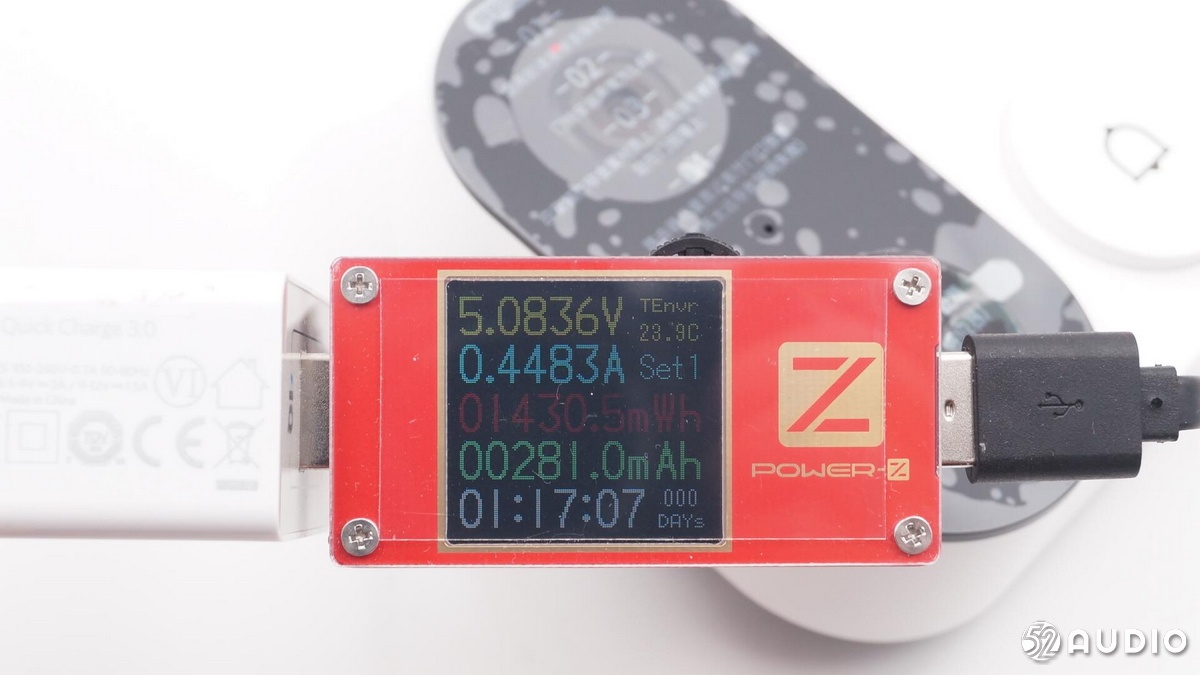

我爱音频网采用ChargerLAB POWER-Z KT001 对360可视门铃1C进行有线充电测试，充电电压5.0836V，电流0.14483A。
二、360可视门铃1C 拆解

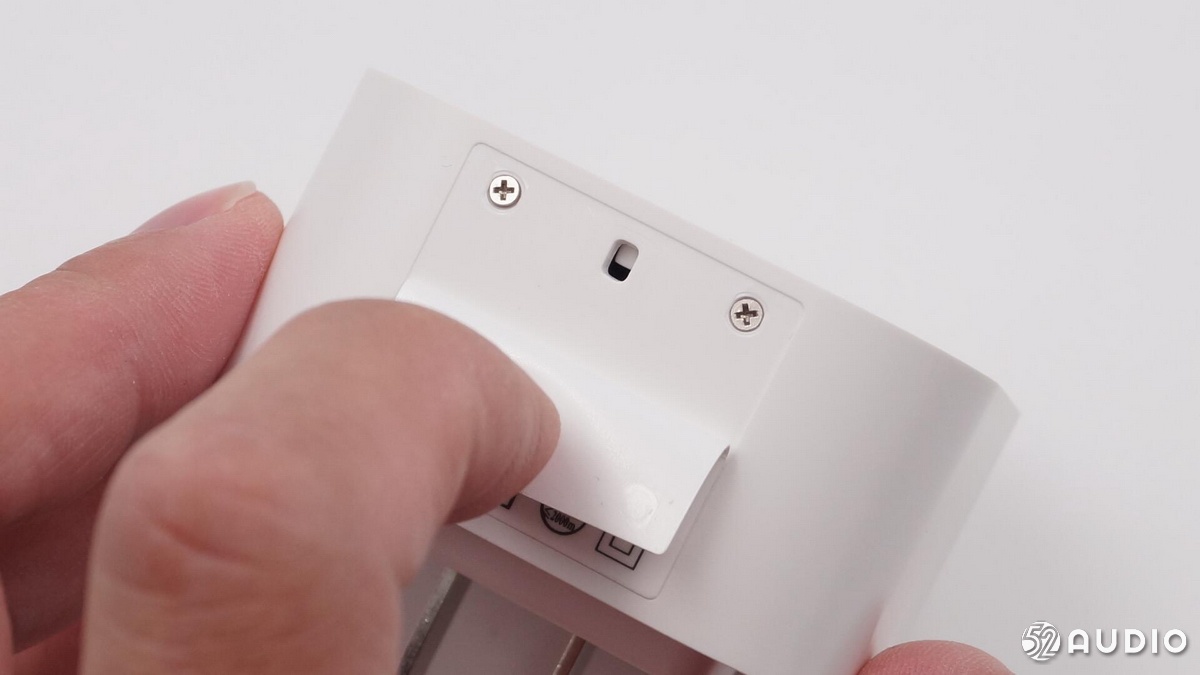

我们首先来拆解门铃的室内机，顶部贴纸下方有两颗螺丝。
卸下螺丝，外侧盖板通过卡扣固定。

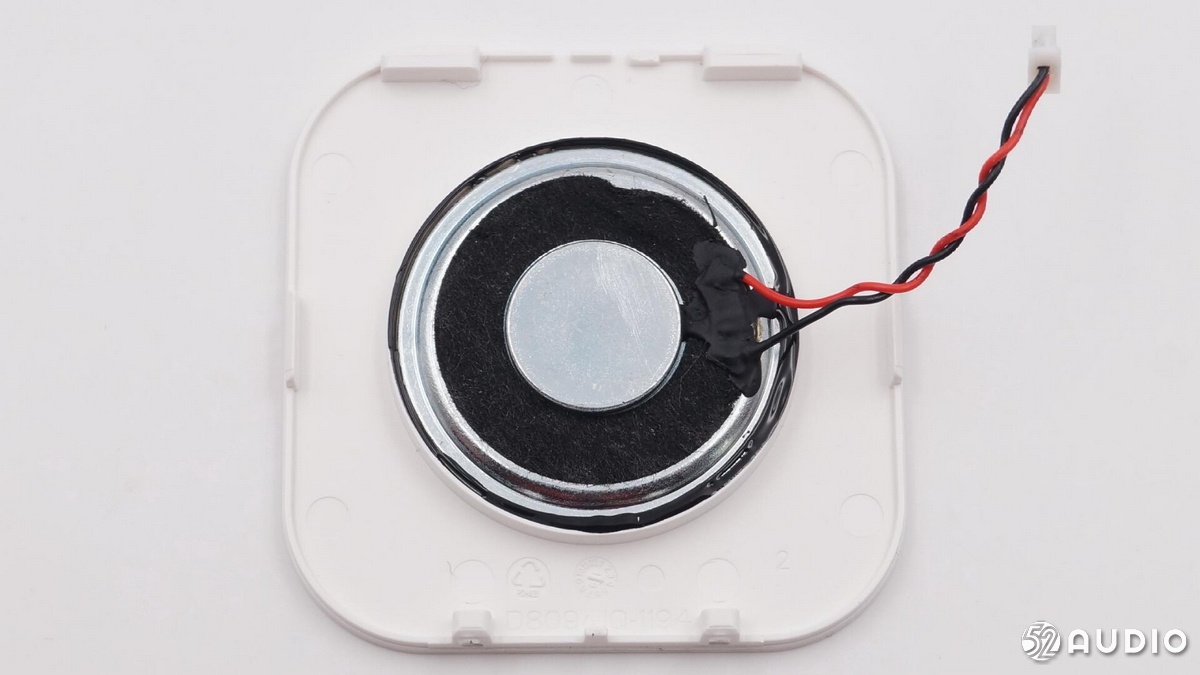

扬声器特写。

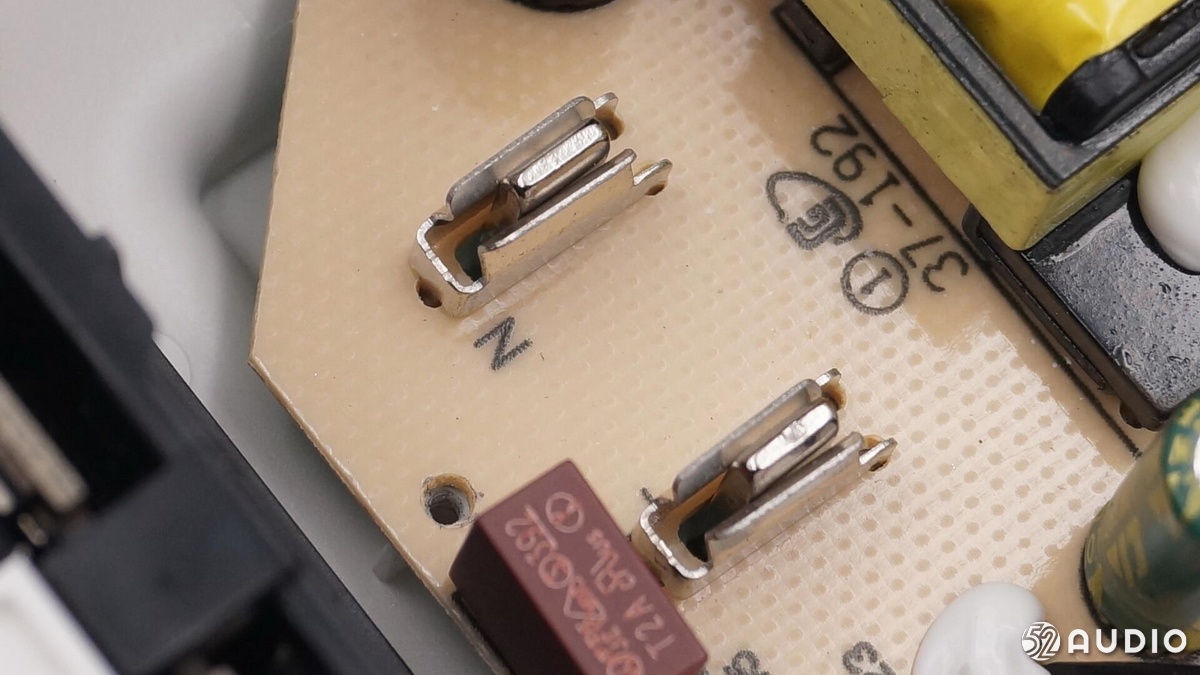

夹住插头插片取电的金属片。

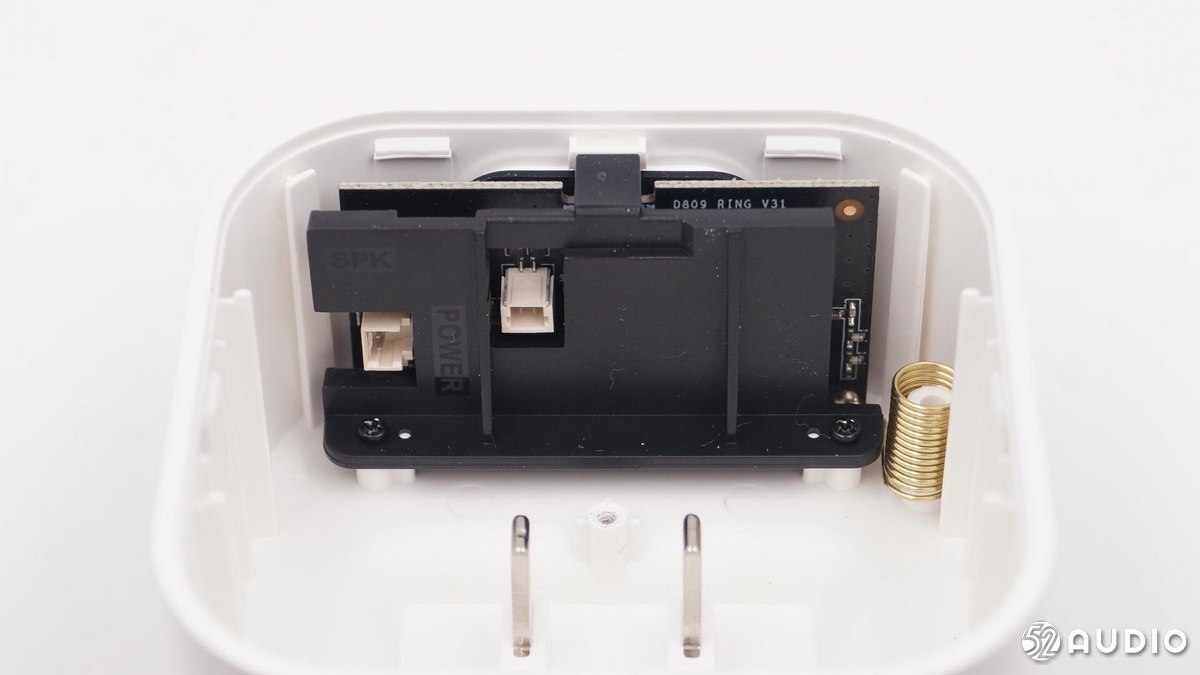

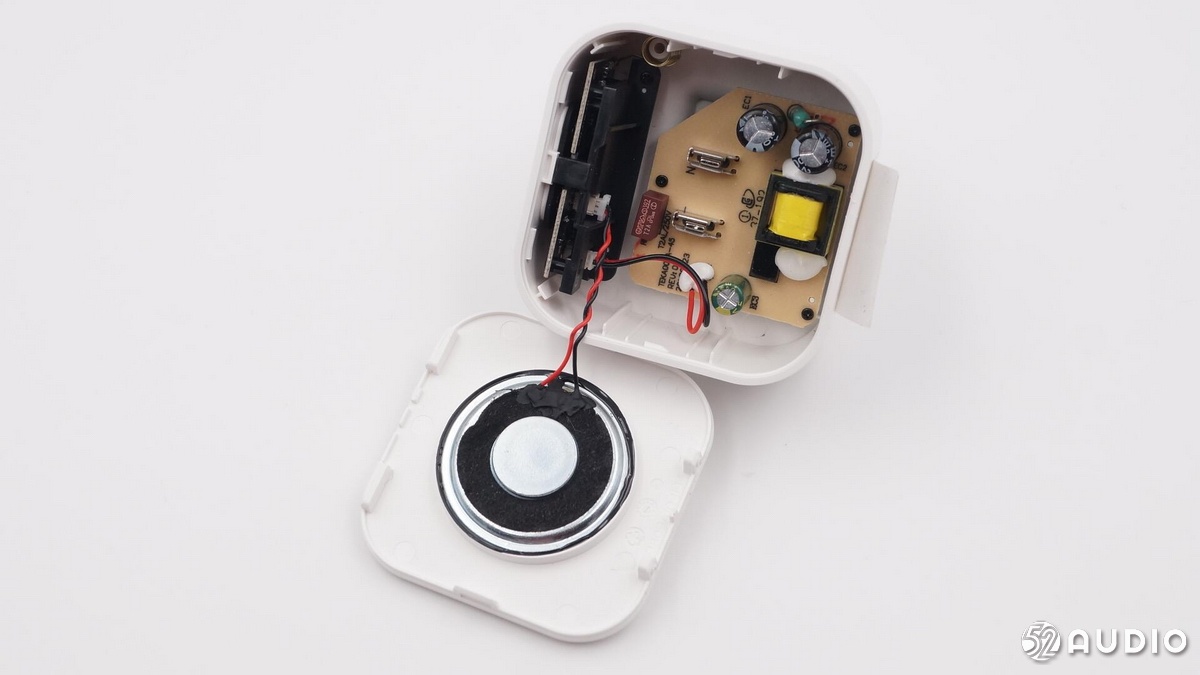

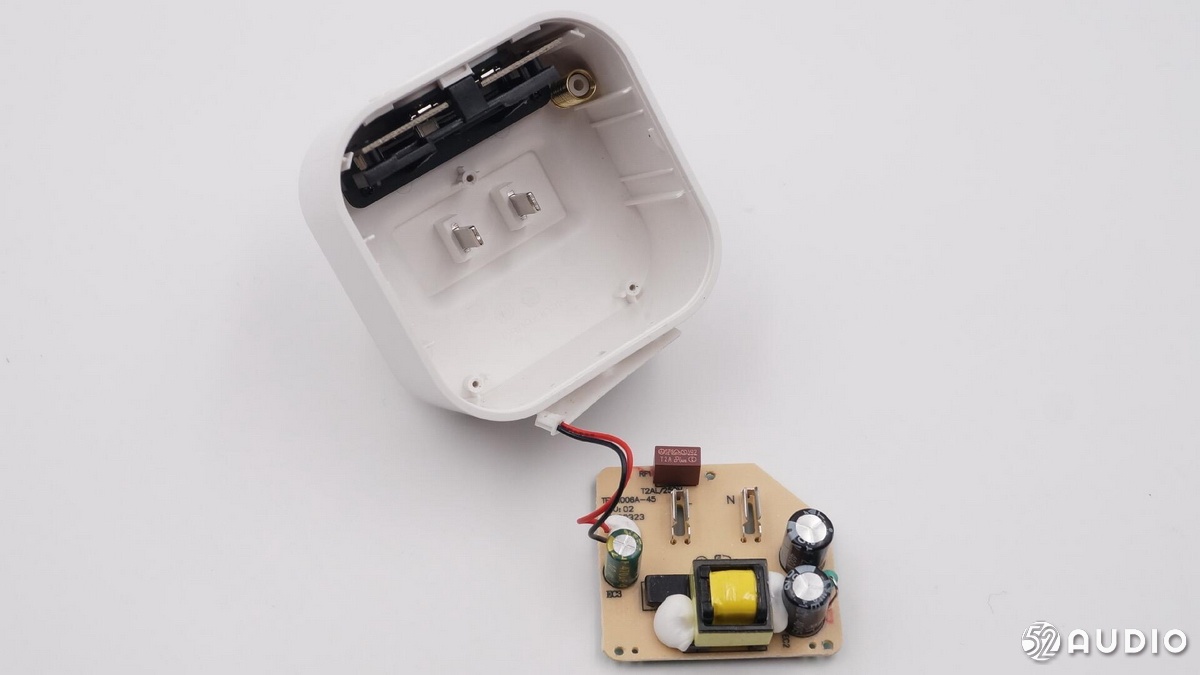

室内机内部是一块电源板和一块无线传输的电路板，电源板占据了很大位置，便于散热，确保长时间工作的稳定。

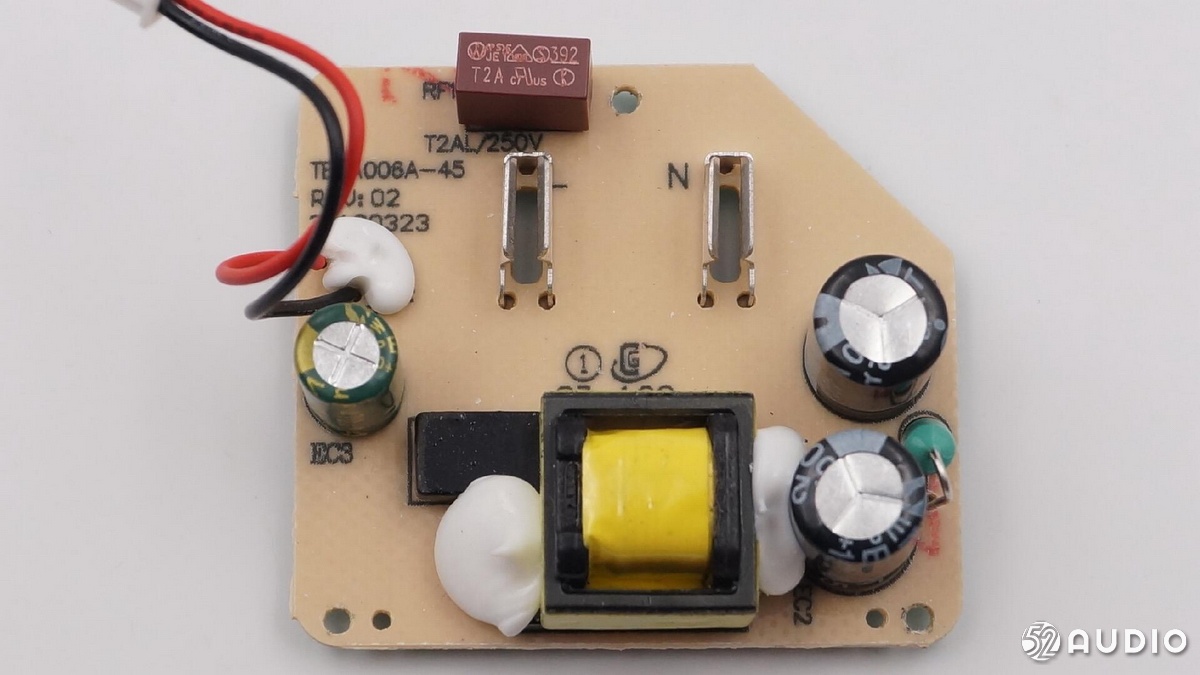

电源板正面特写。

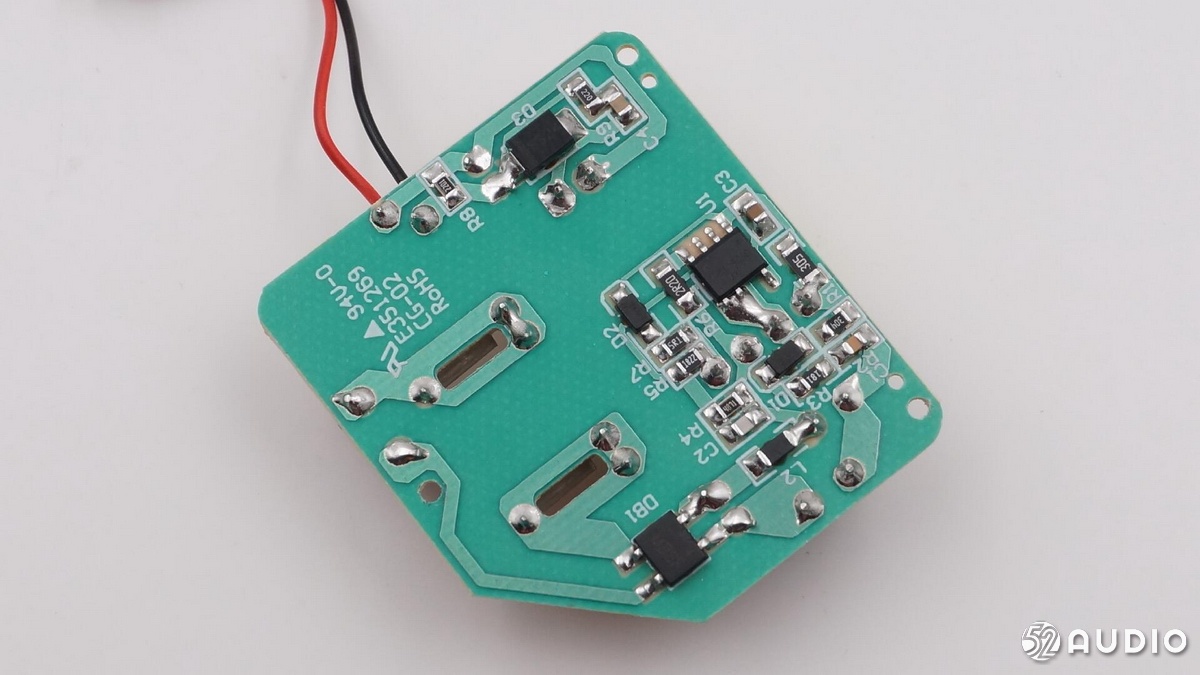

电源板背面特写。

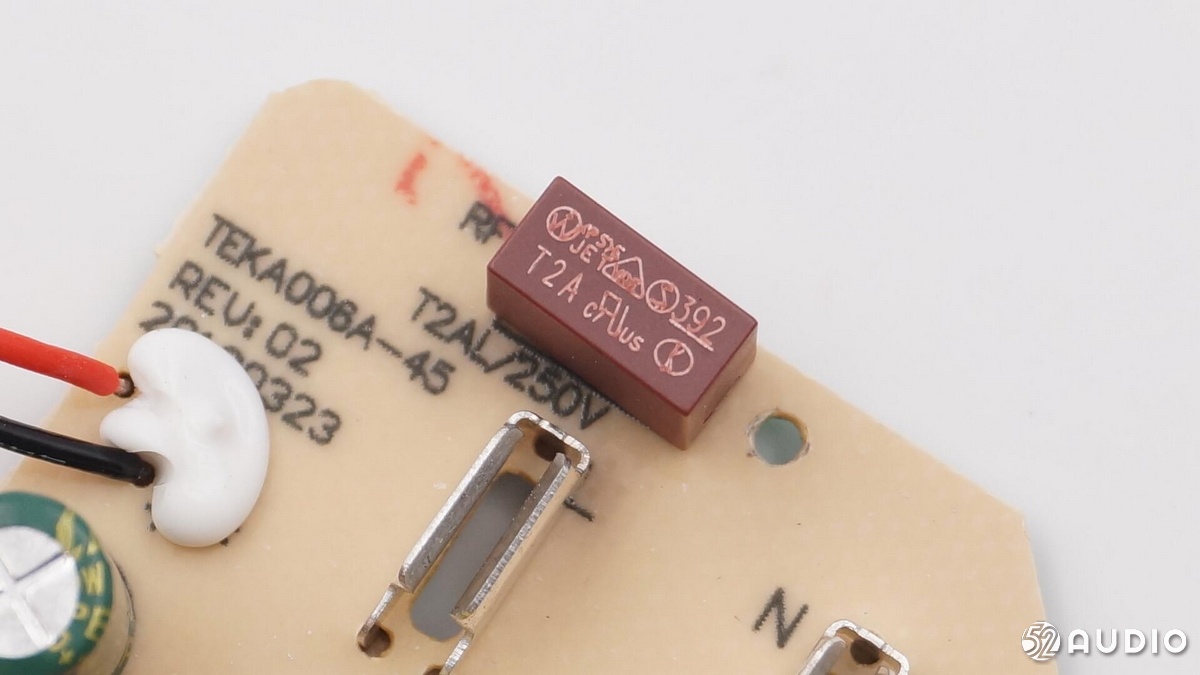

输入有一颗2A的延时保险丝。

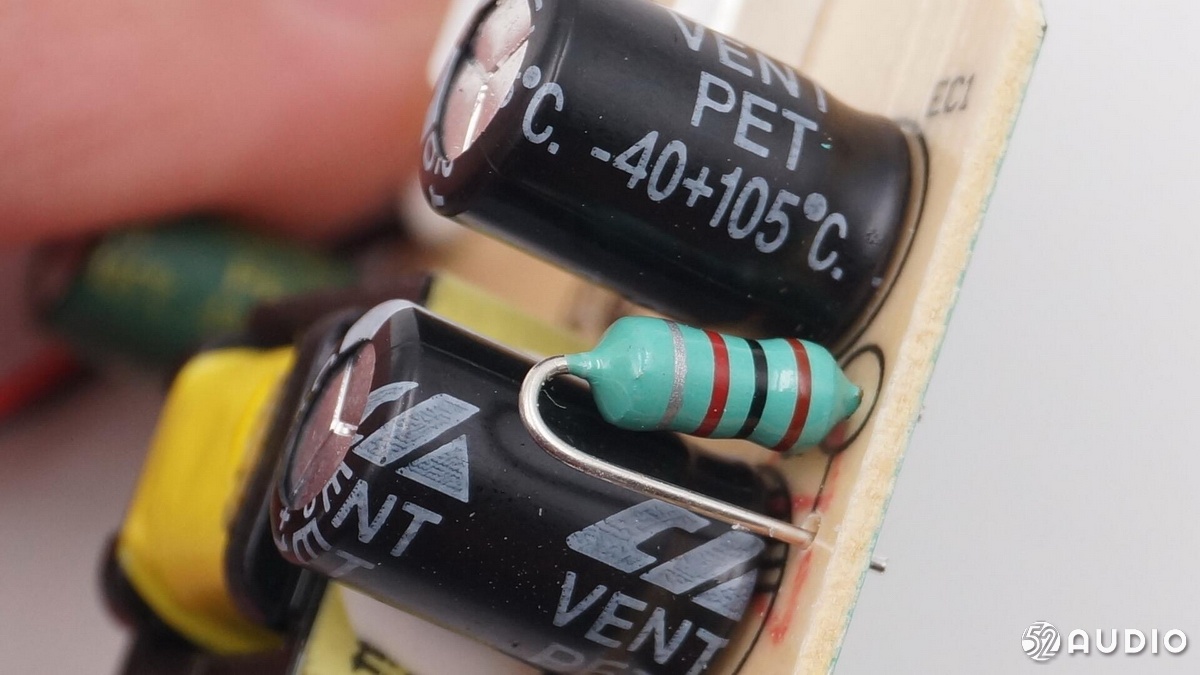

滤波色环电感。

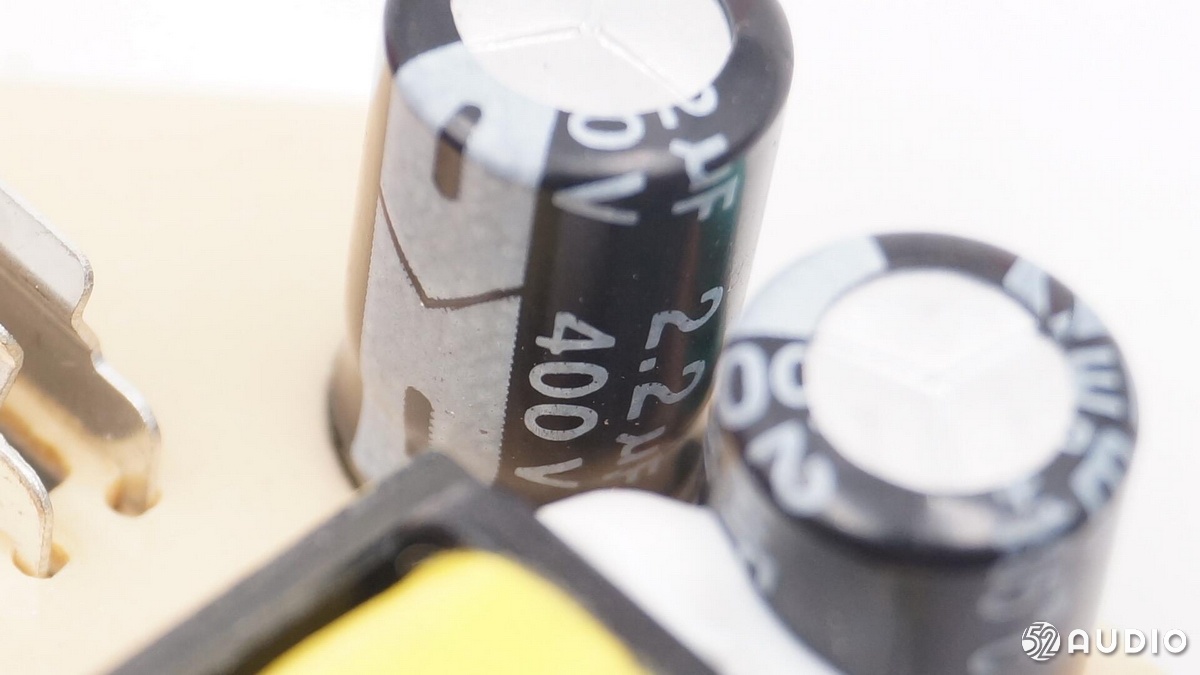

两颗2.2μF的高压滤波电容。

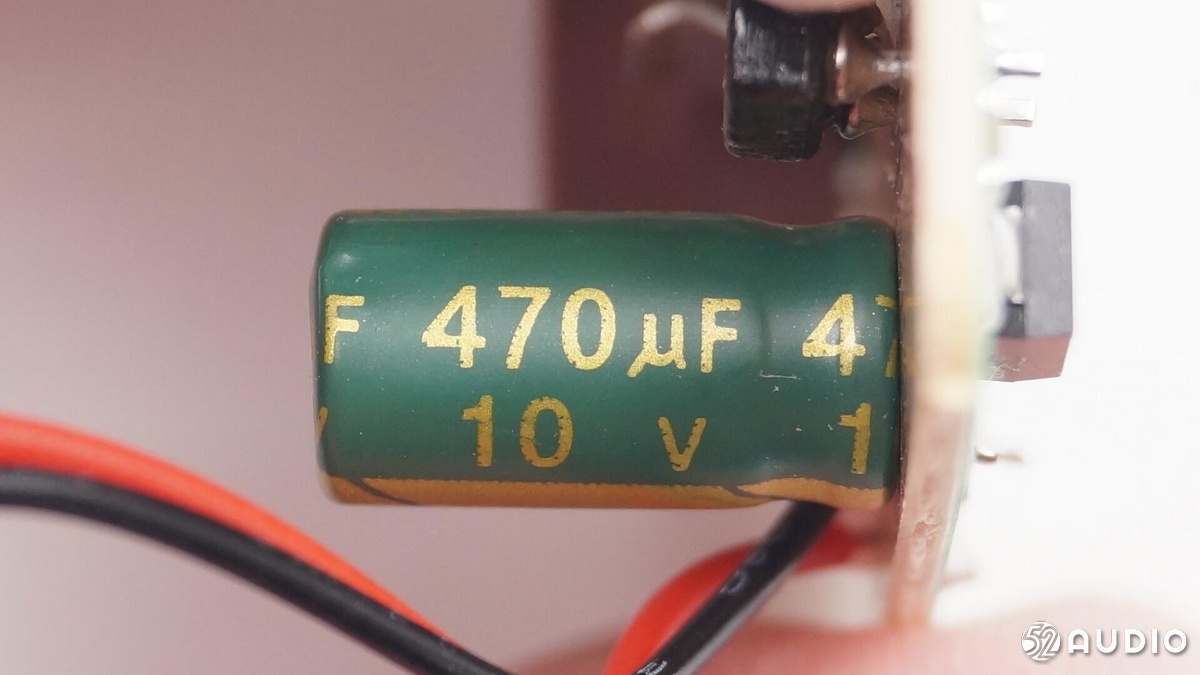

输出滤波是一颗470μF 10V的电解电容。

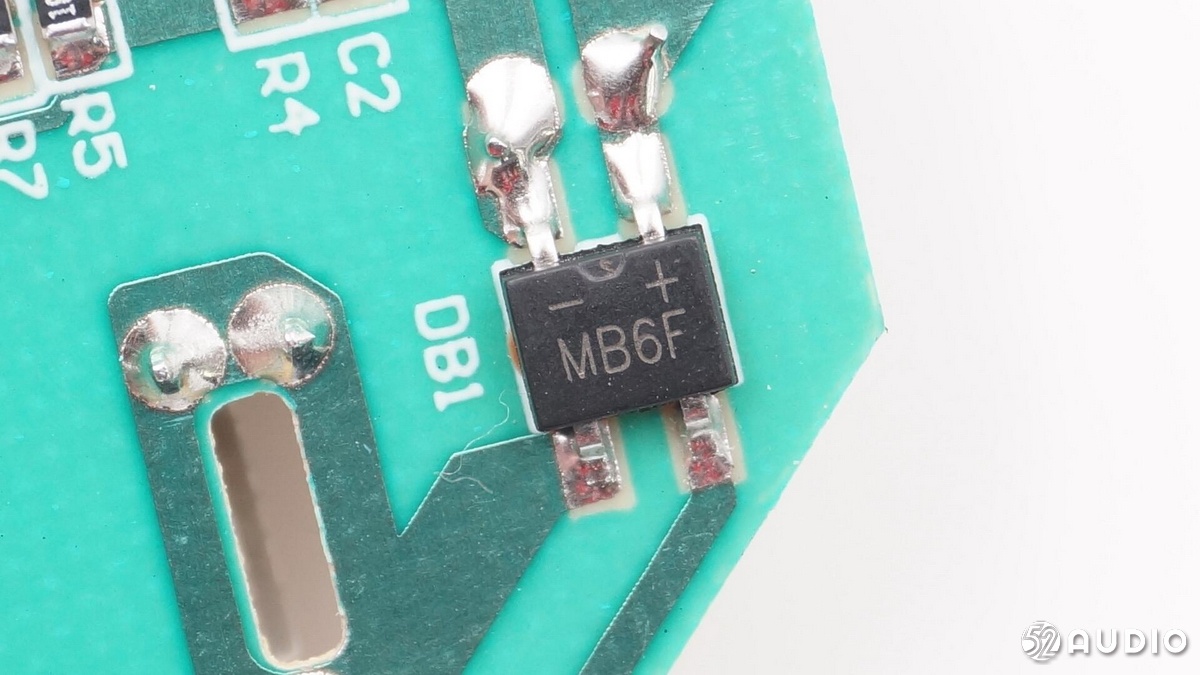

输入整流桥，丝印MB6F。

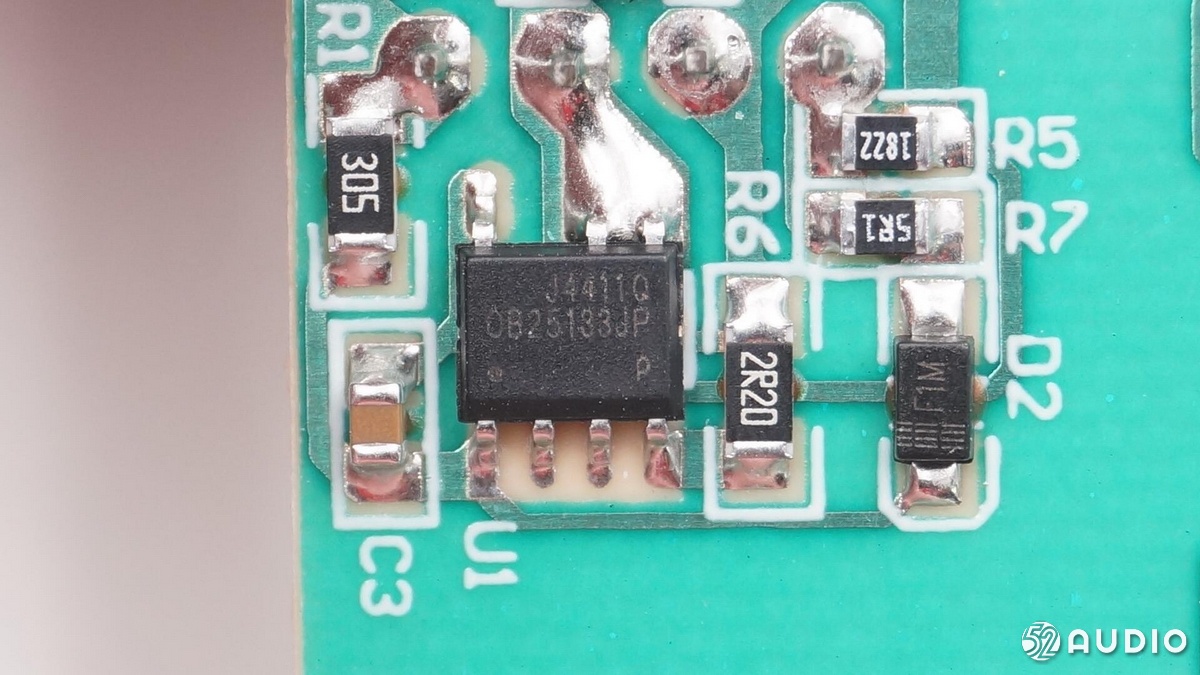

初级PWM IC，昂宝 OB25133，原边反馈，内置开关管。

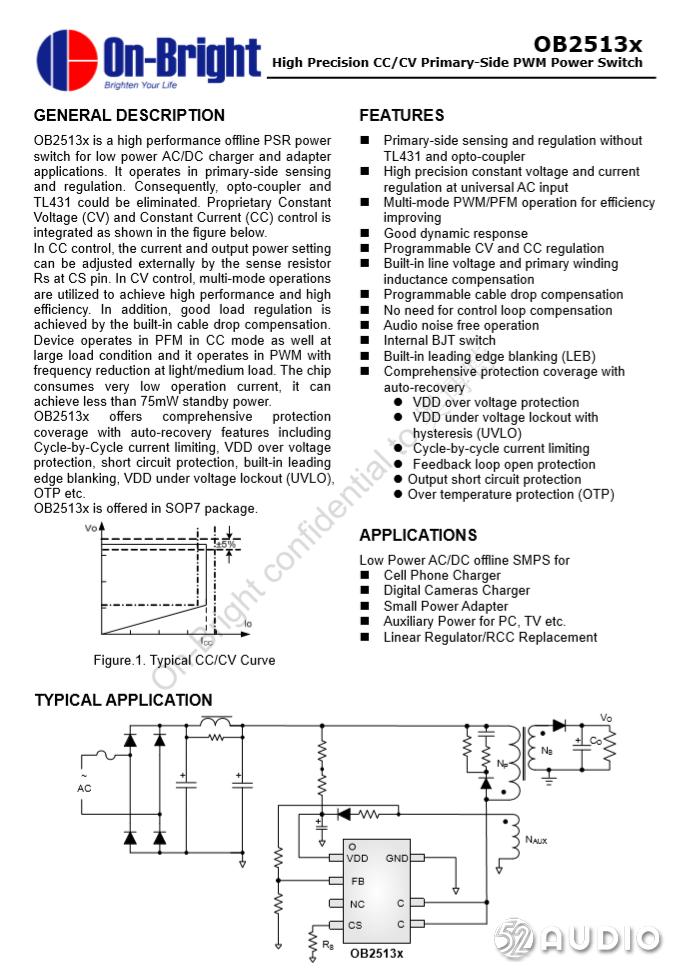

昂宝 OB25133 详细资料。

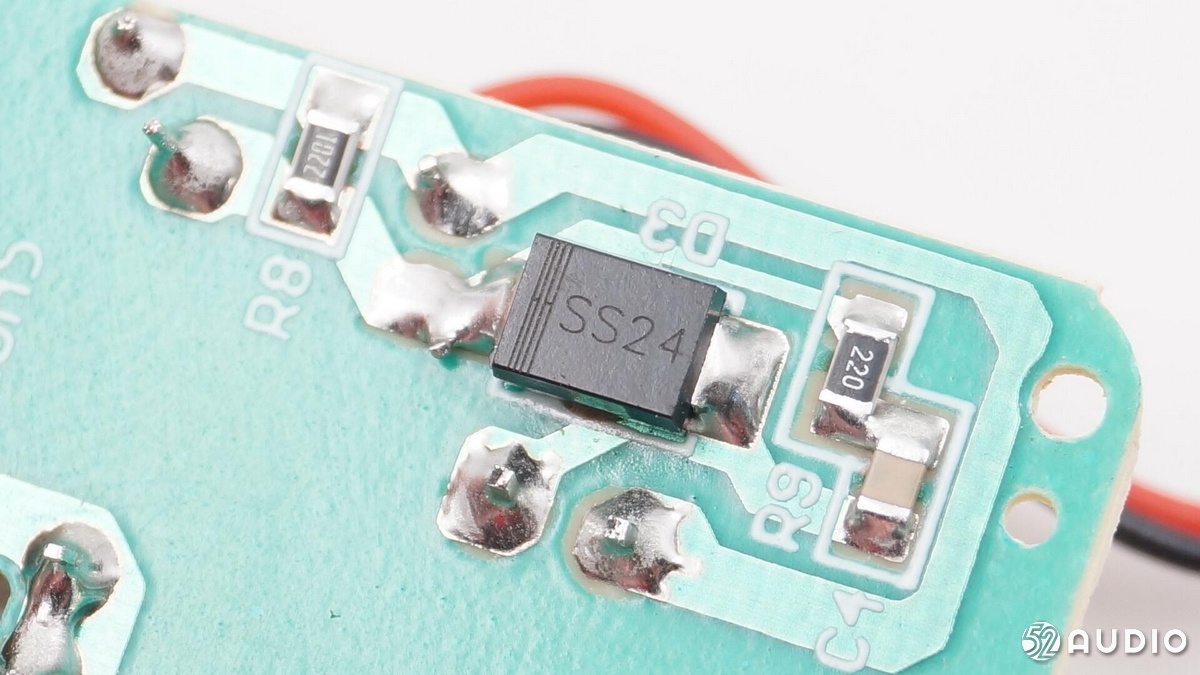

输出SS24 肖特基整流管。
室内机顶部的按键小板，由一个塑料板绝缘隔离固定。

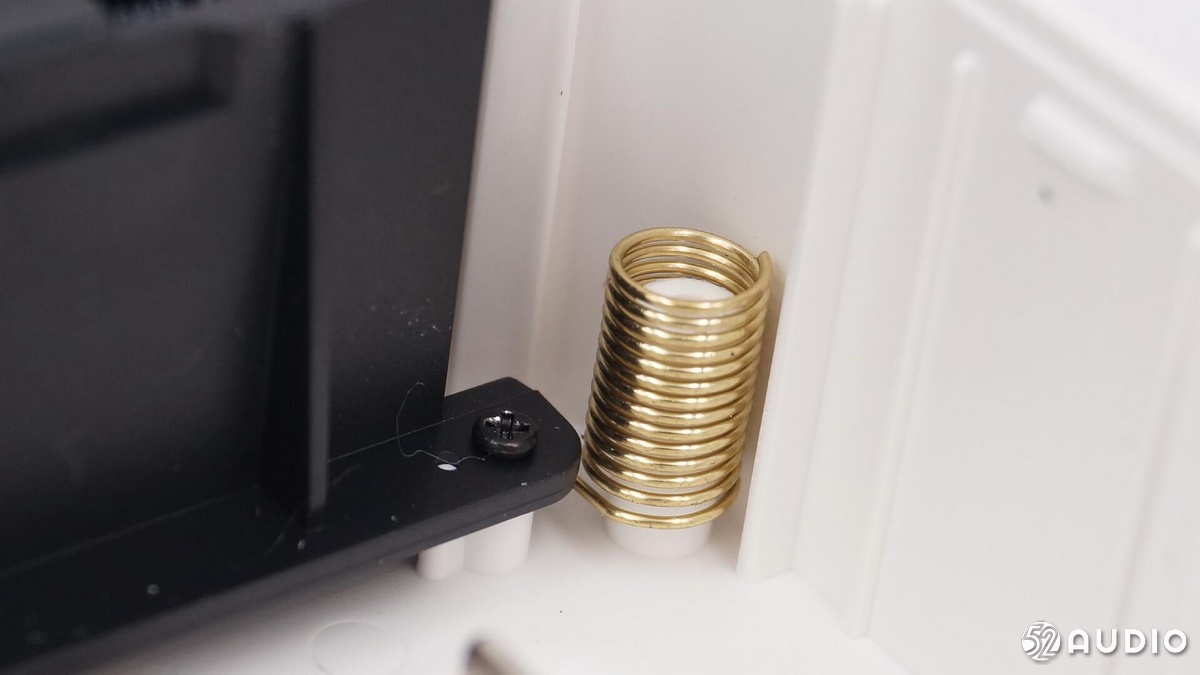

接收器的天线。

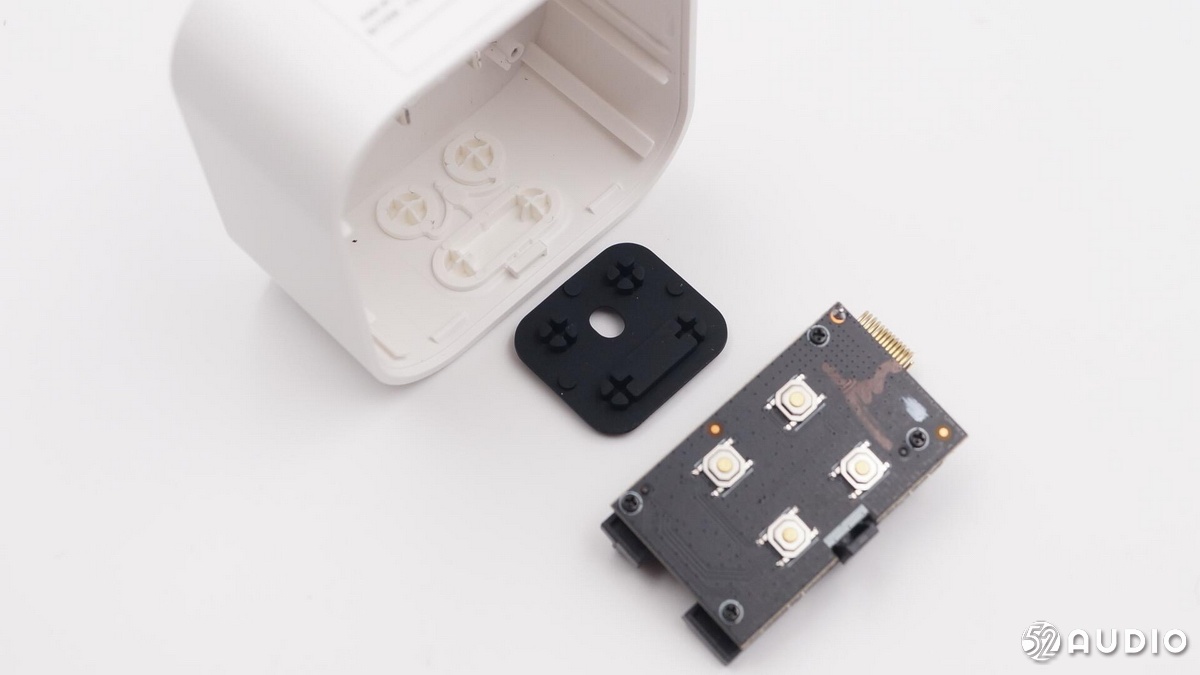

卸下螺丝，取出按键小板，按键上面有硅胶保护壳。

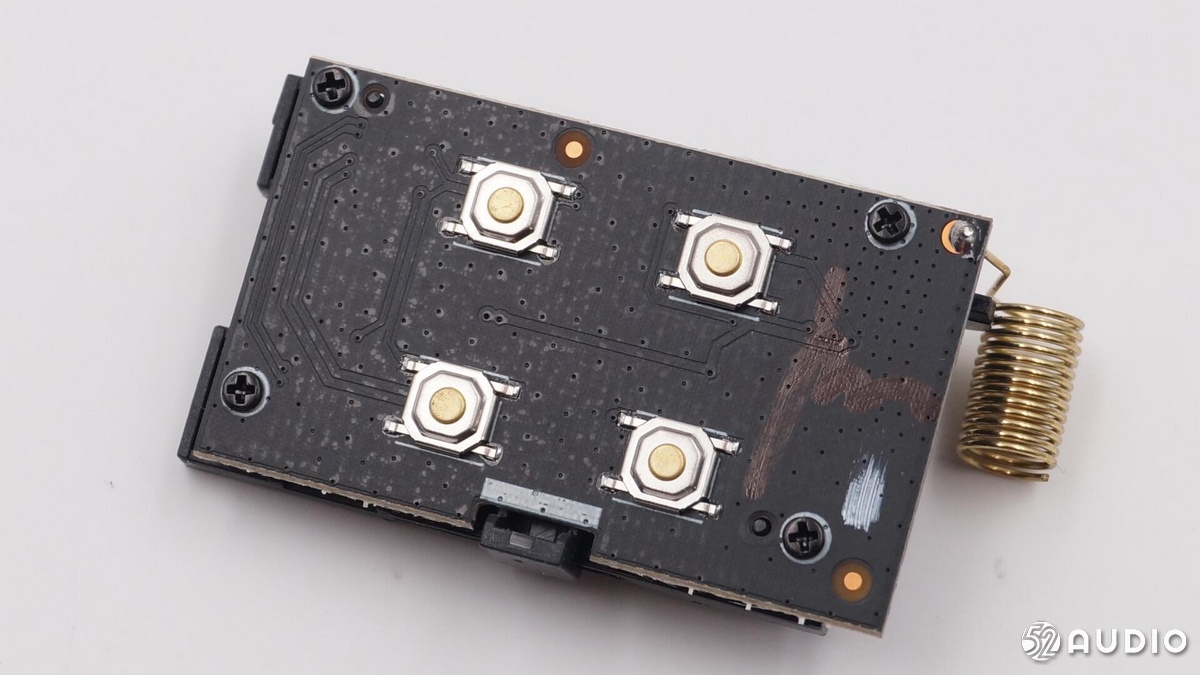

主板外侧是四颗金属按键，主板在下方通过螺丝固定。
正面的金属按键特写。

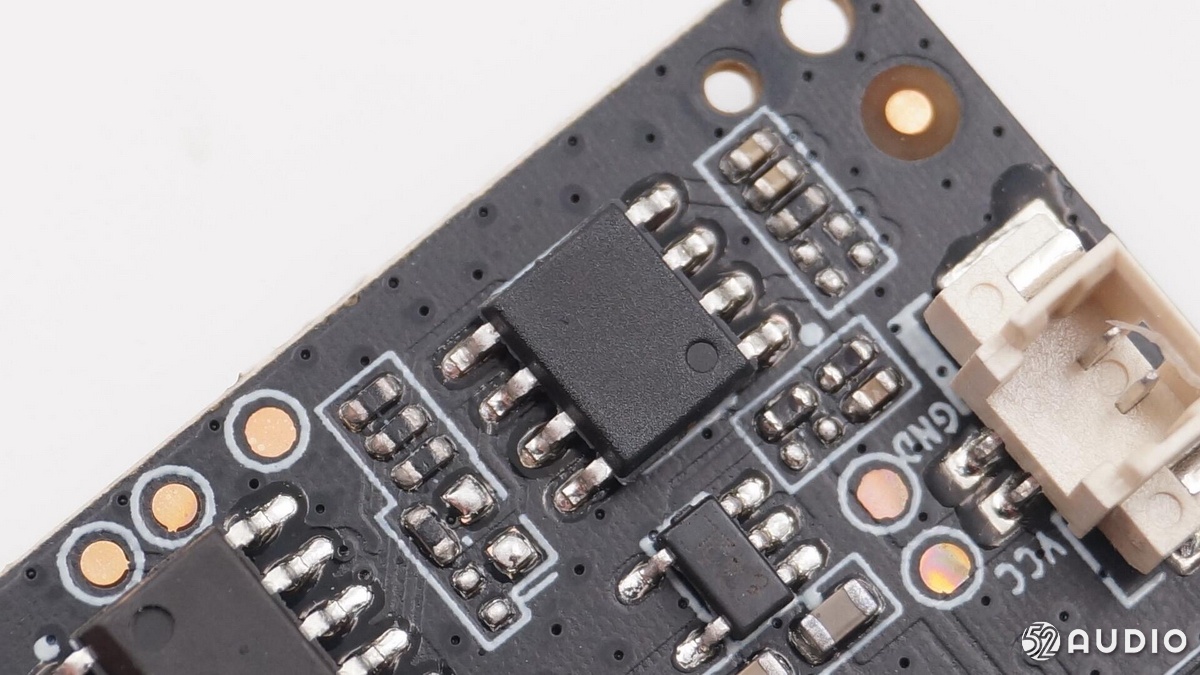

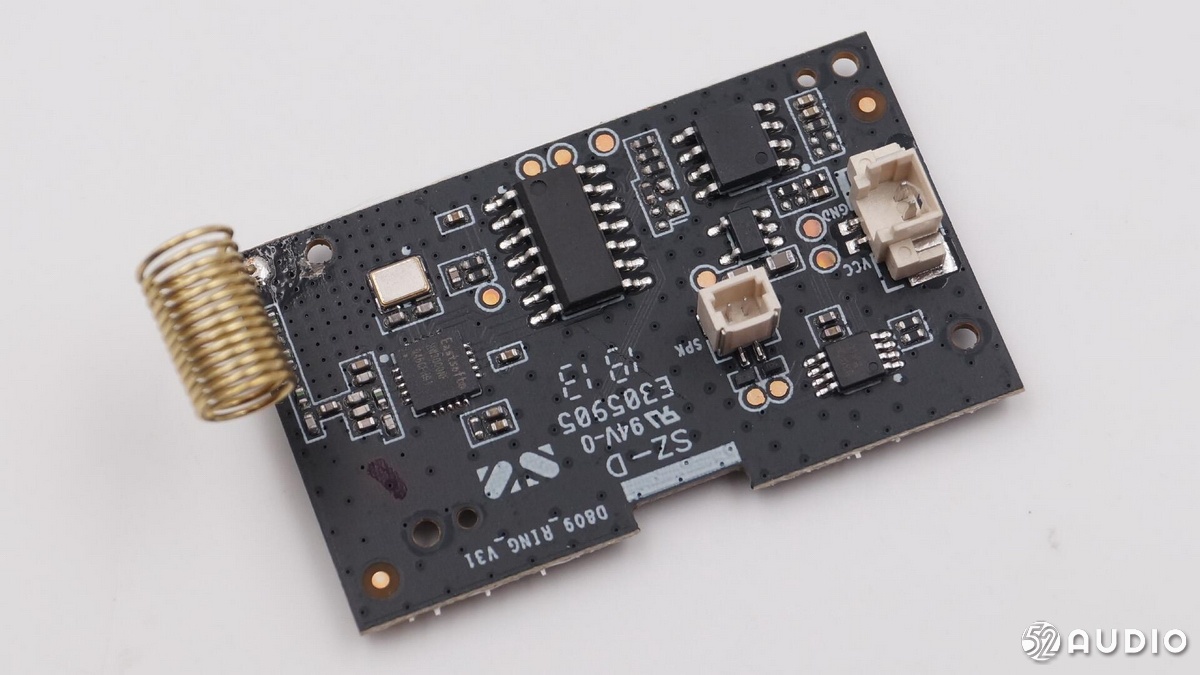

主板背面有无线芯片和功放芯片。
一颗无标MCU。
另外一颗无标MCU。

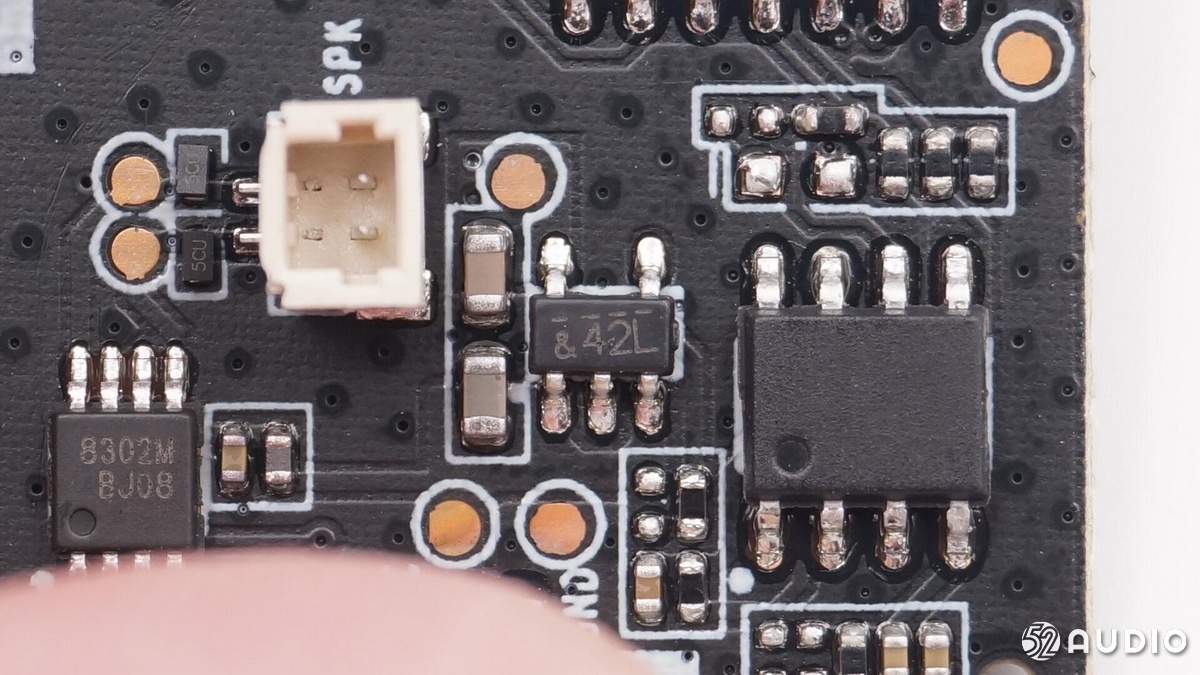

丝印&42L的LDO。

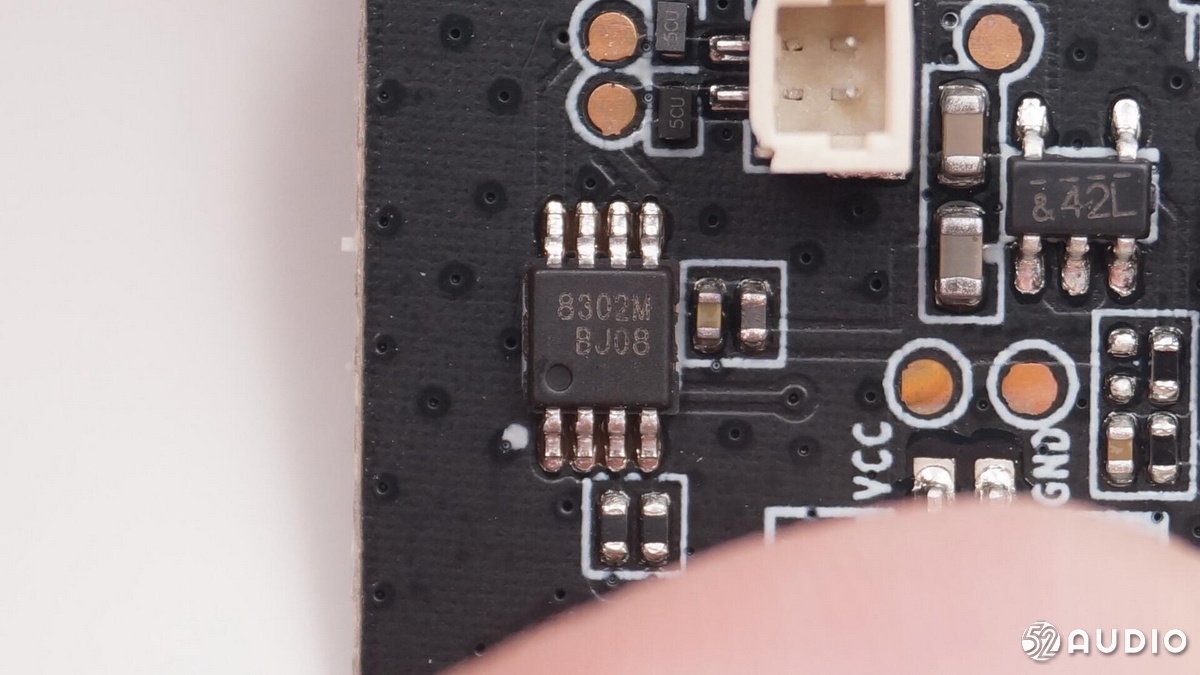

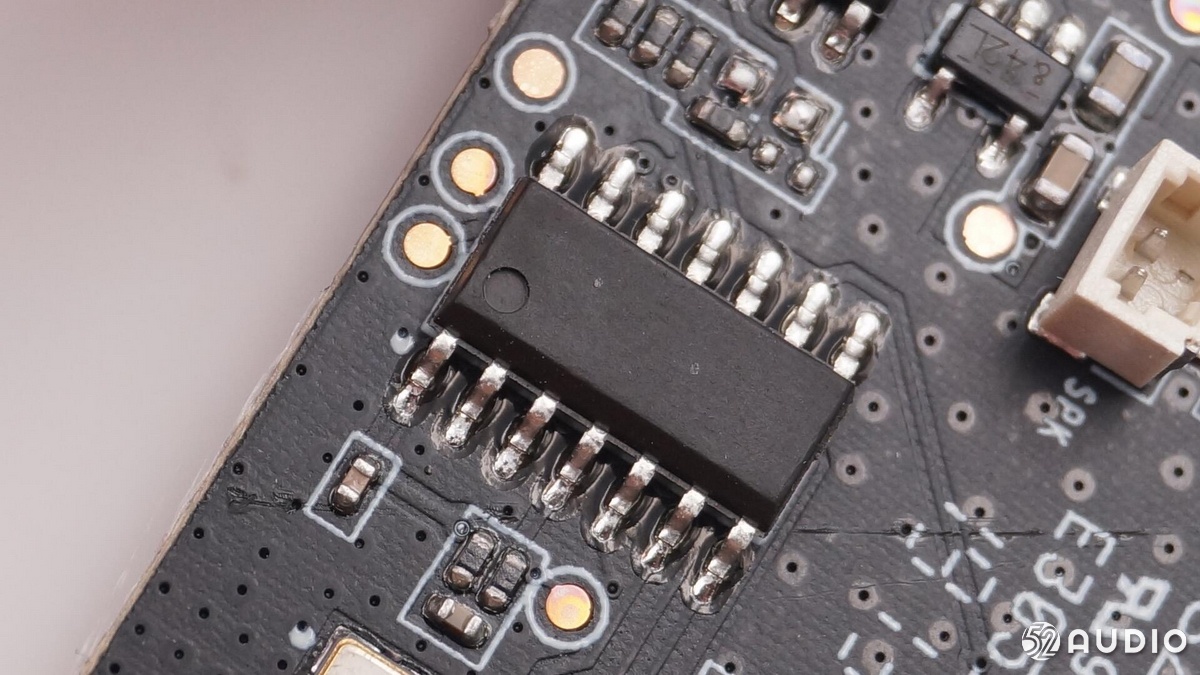

8302M D类功放，用于驱动门铃扬声器。

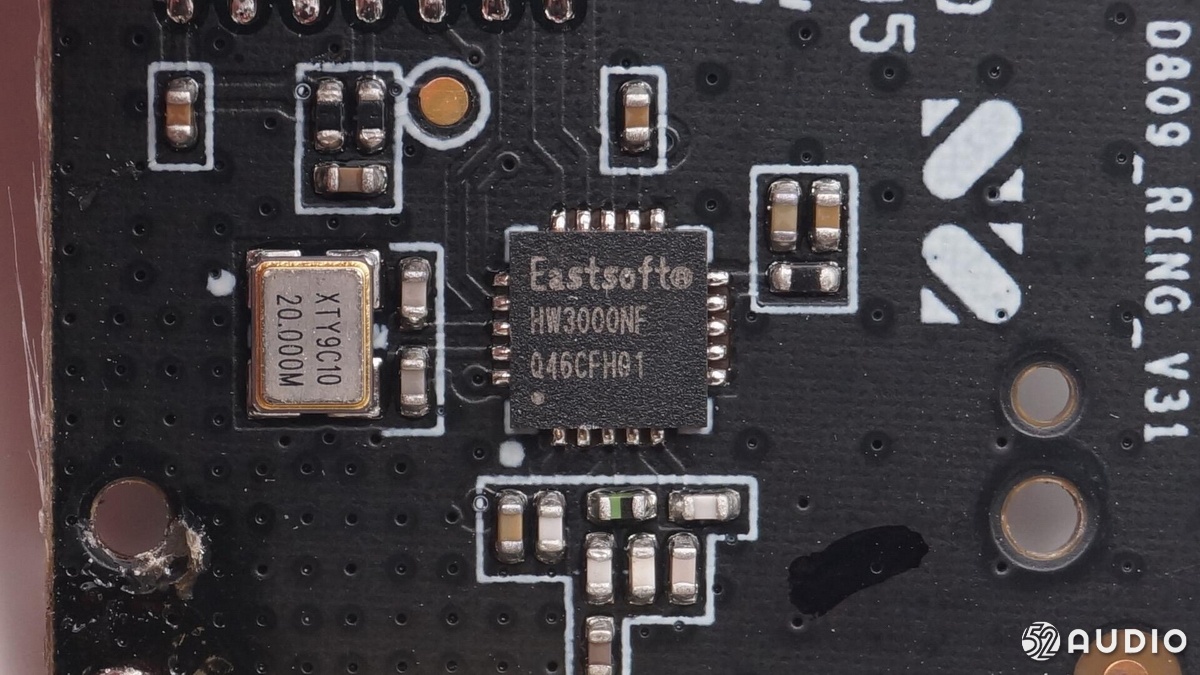

Eastsoft上海东软载波科技股份有限公司，HW3000NF，射频收发器芯片，适用于中远距离无线数据传输相关领域，包括智能家居、工业控制、无线遥控、灯光控制、无线抄表、无线门禁、无线安防、传感器网络、有源RFID等。

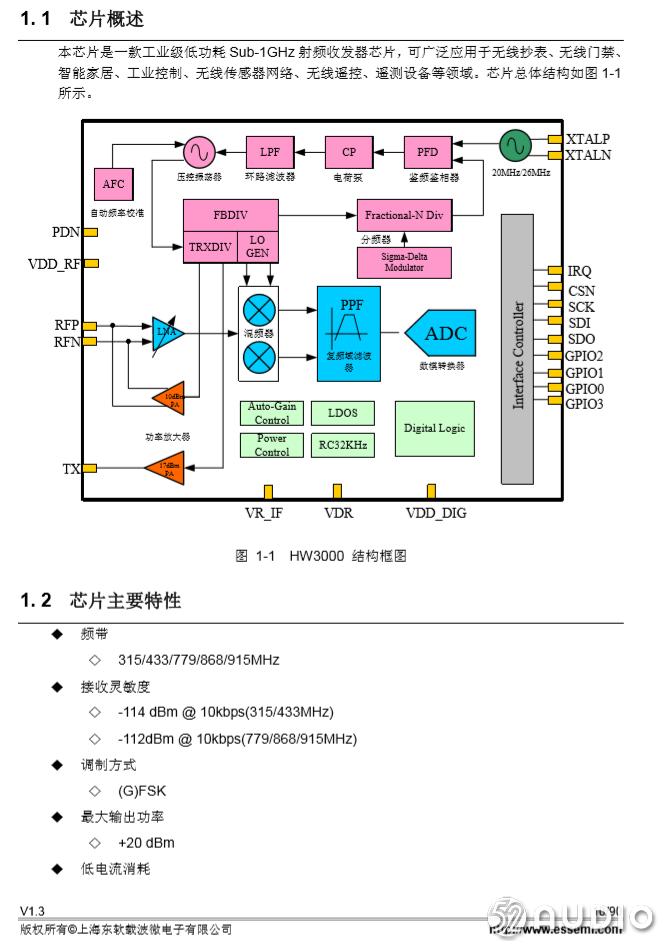

Eastsoft上海东软载波 HW3000NF芯片概述。
下面再来拆解门铃本体。

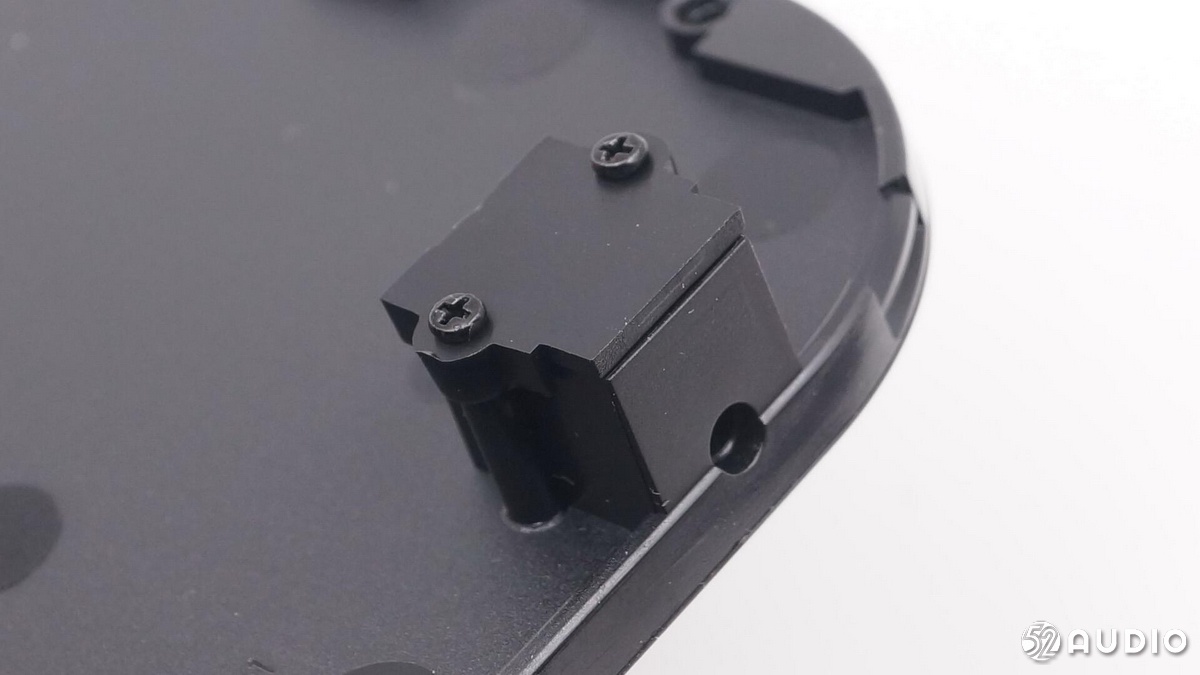

拆机孔内部结构。

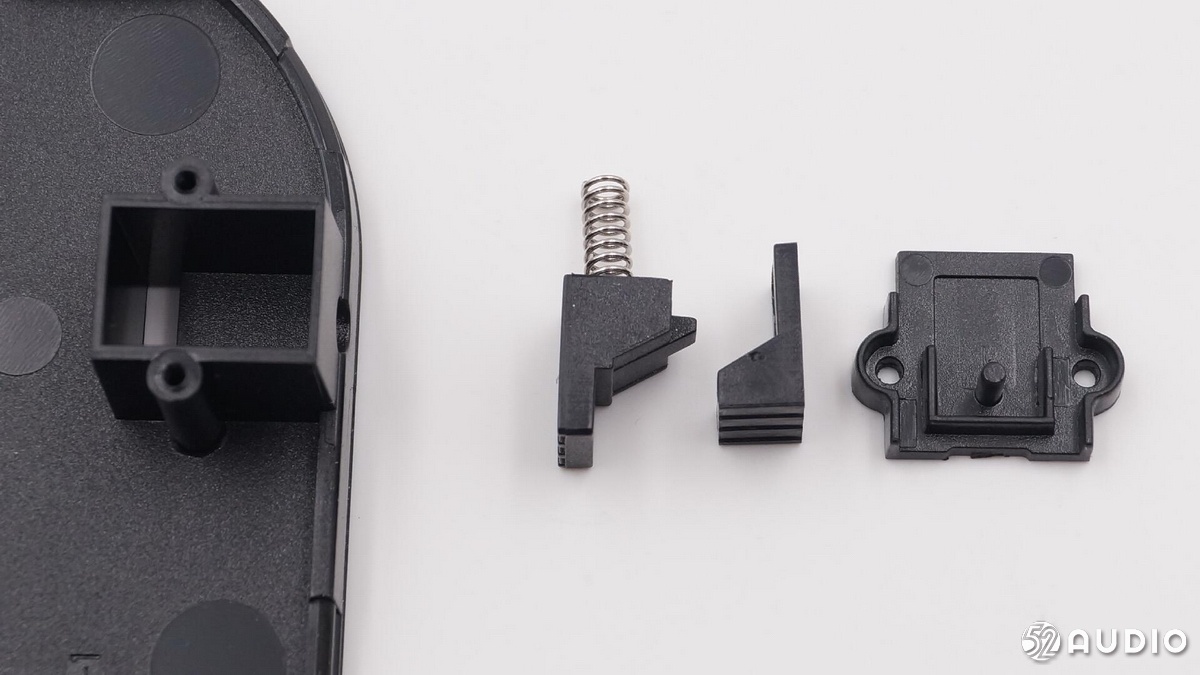

卡扣结构特写。

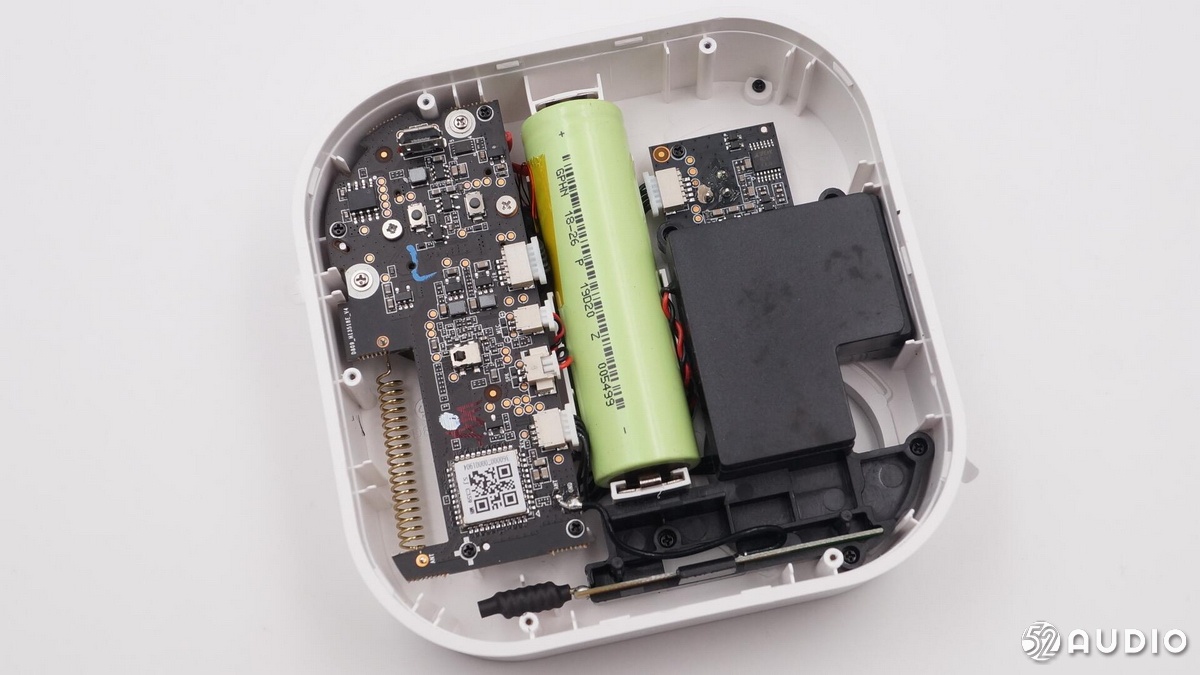

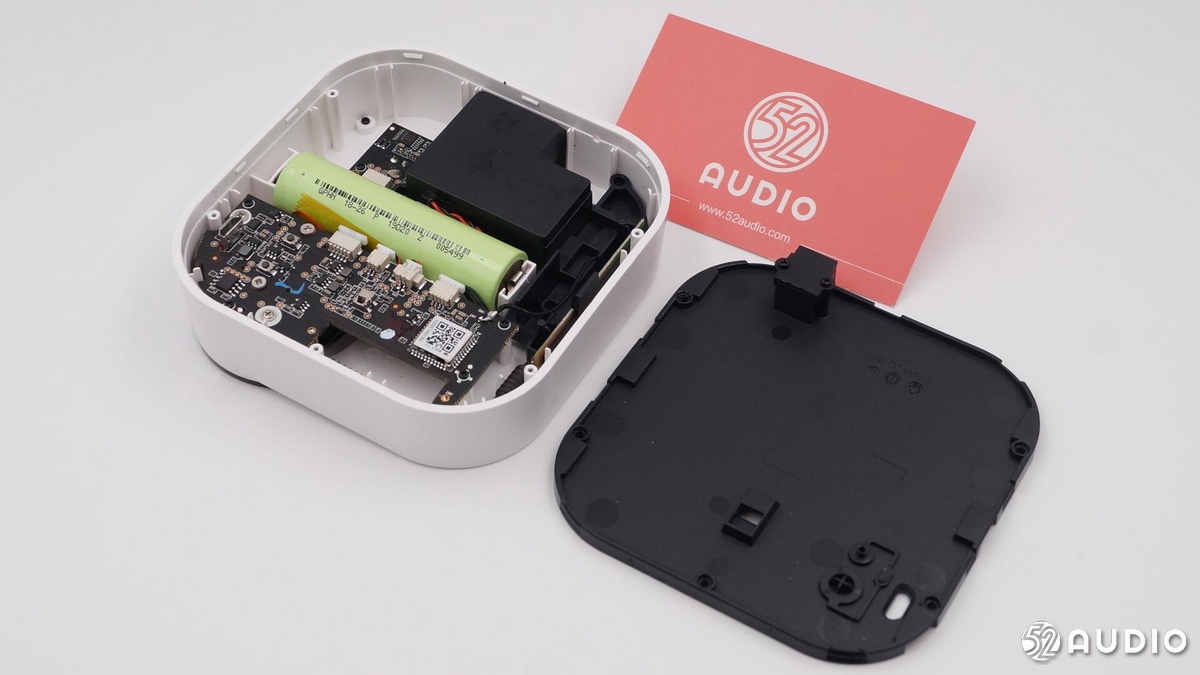

门铃内部结构一览。

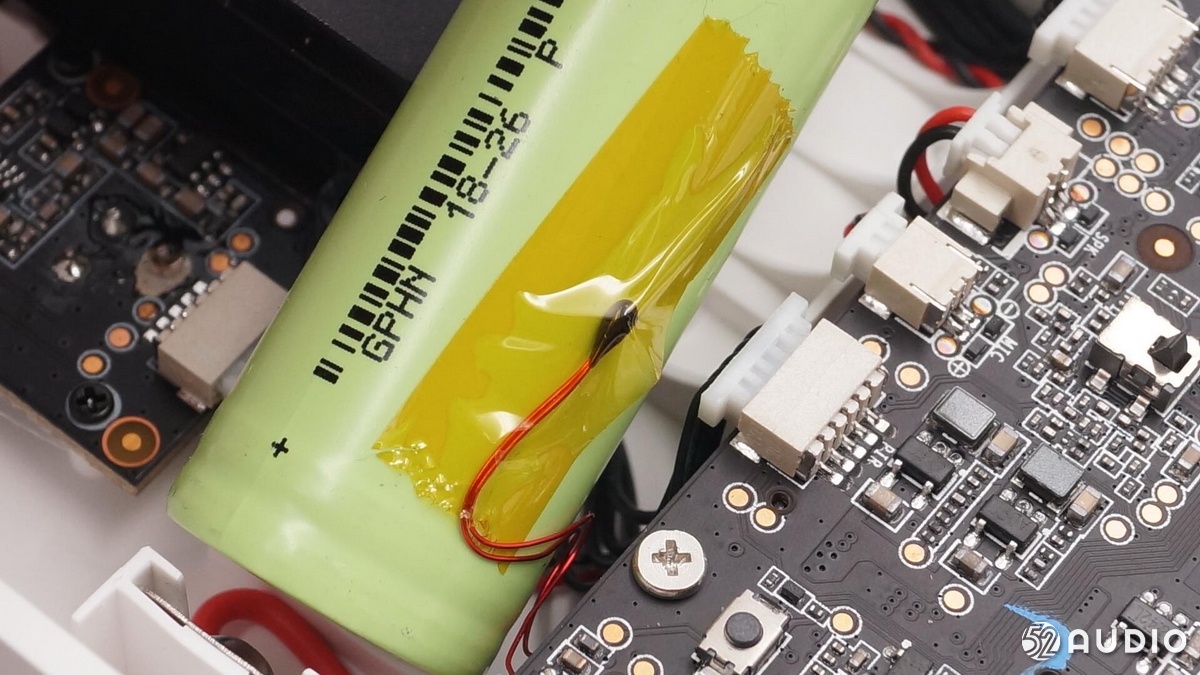

电池外侧有热敏电阻检测电池温度。

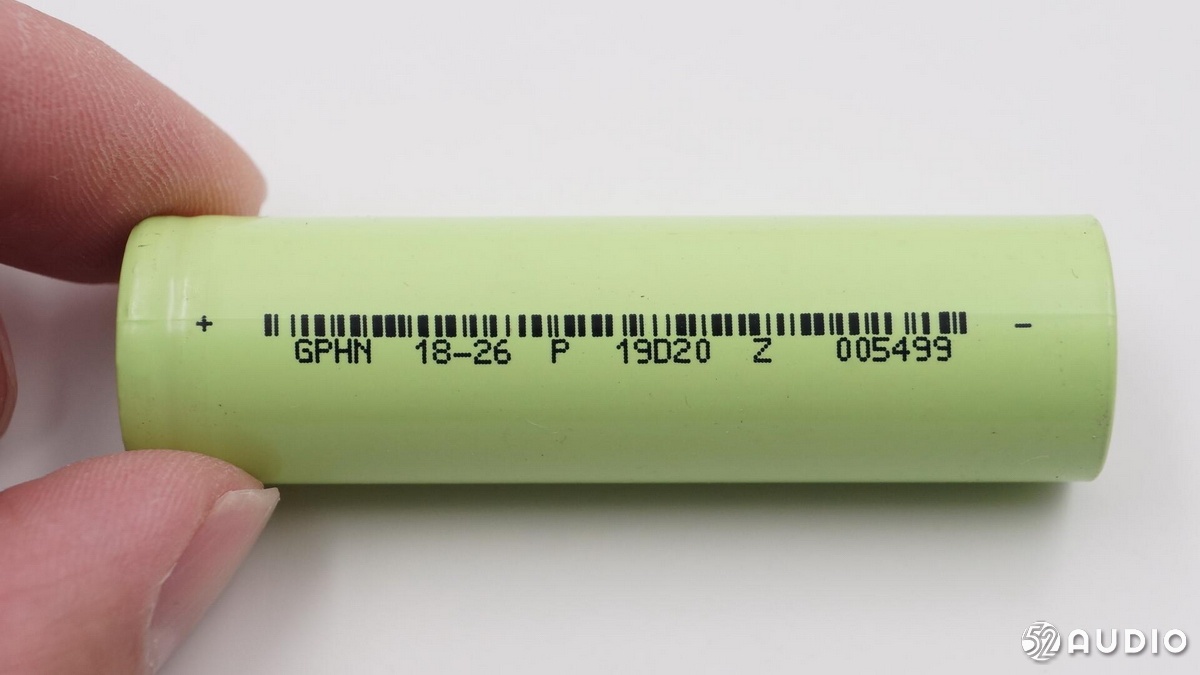

18650电池信息，“GPHN 18-26 P 19D20 Z 005499”，电池容量2600mAh。

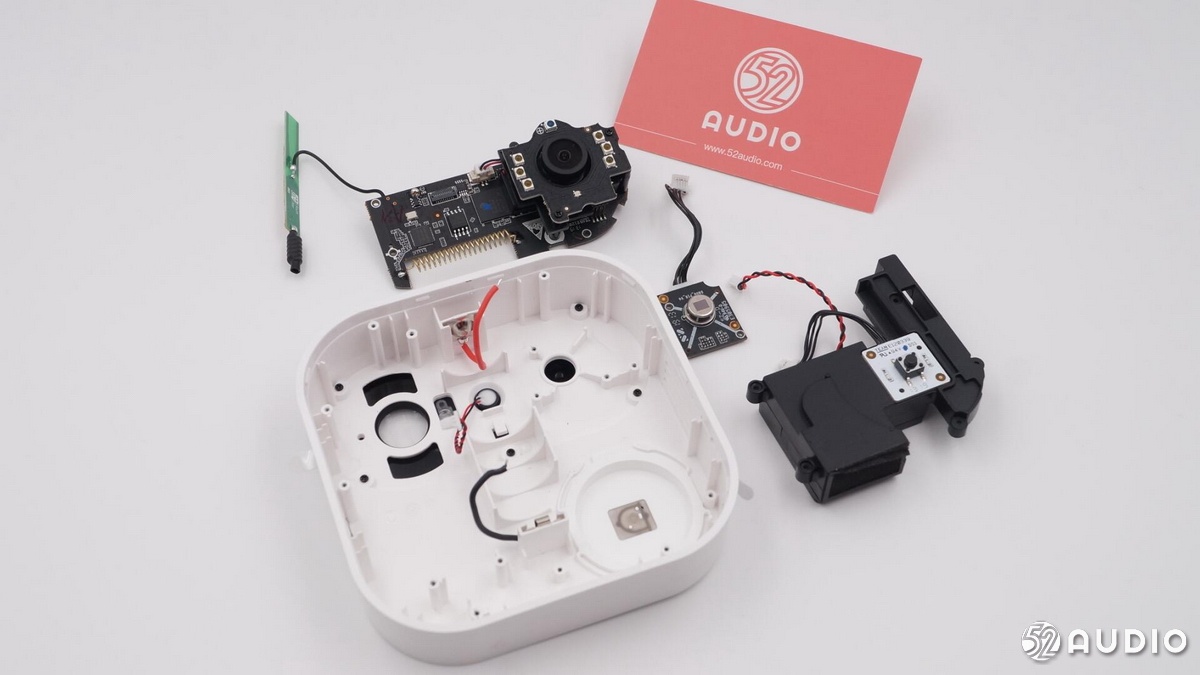

取出门铃内各电路板。

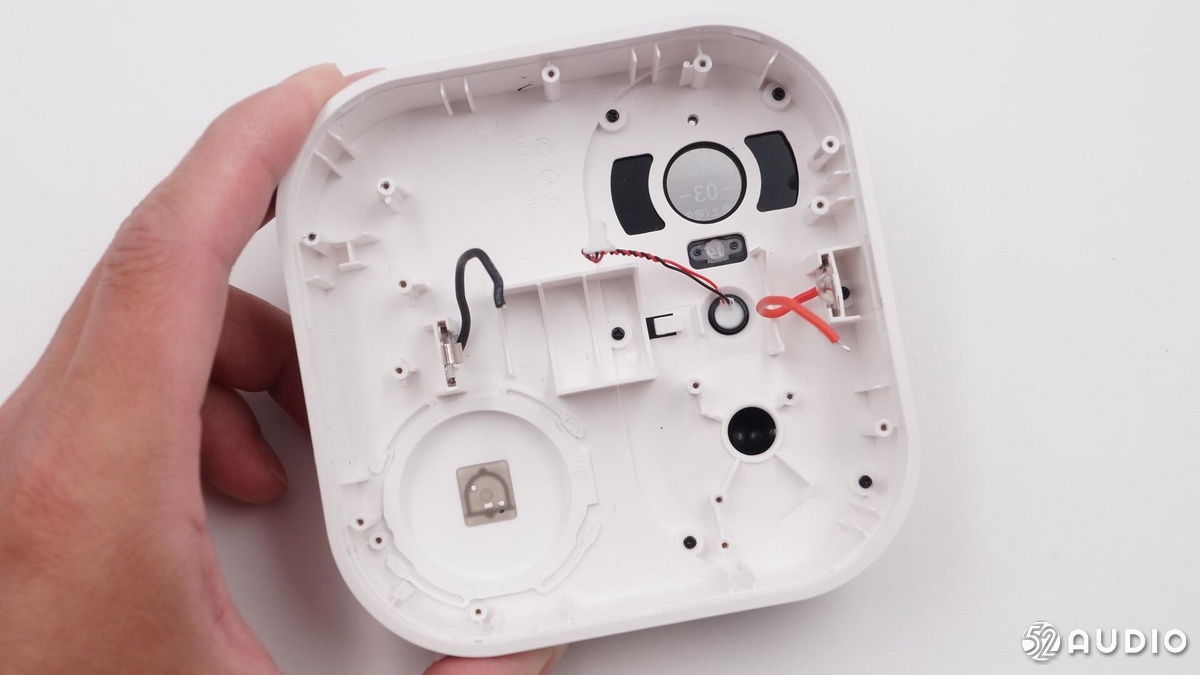

门铃壳体内侧特写。

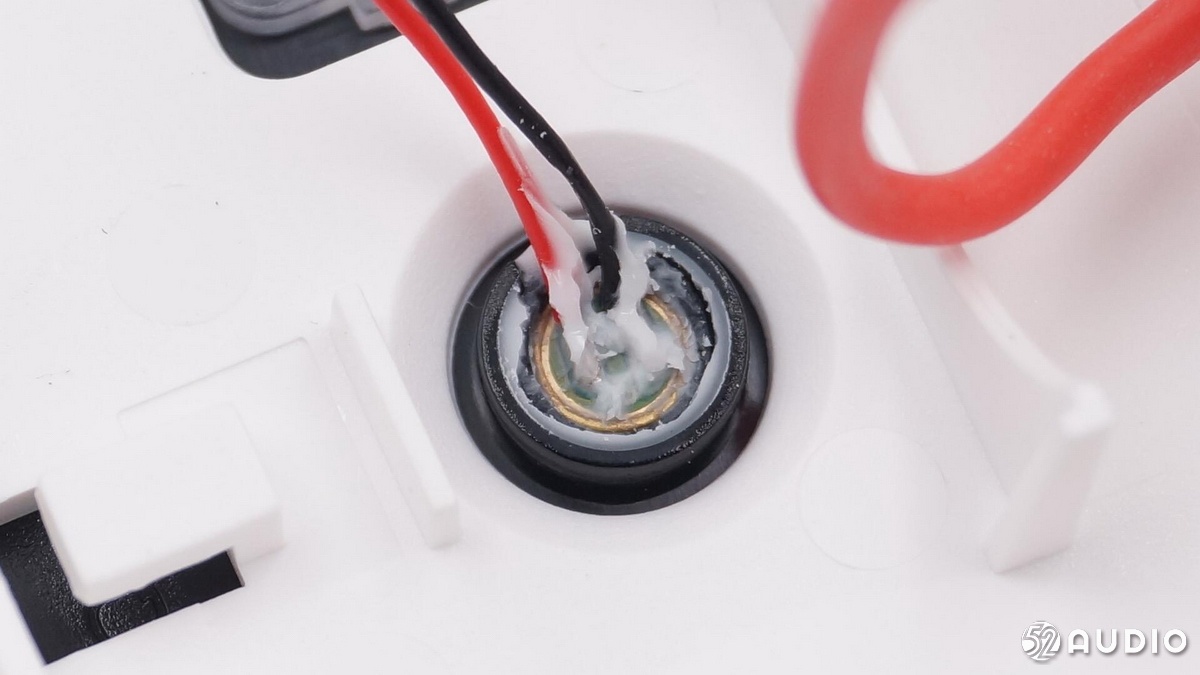

一个驻极体麦克风，用来语音通话。

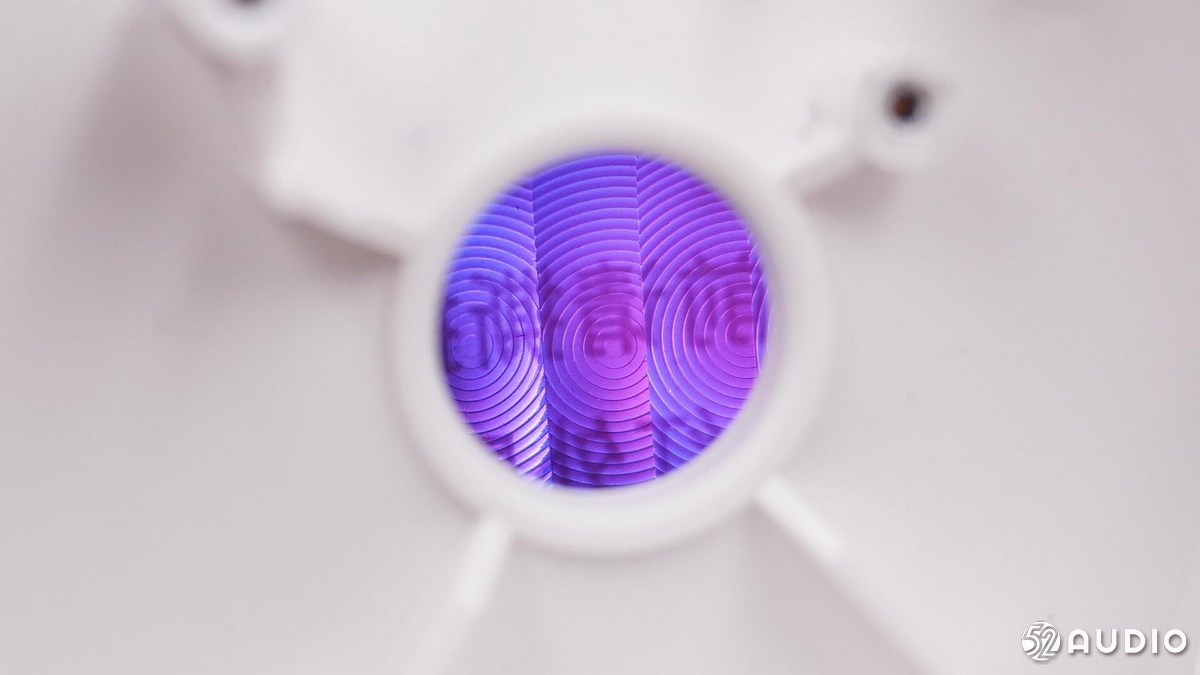

PIR人体感应传感器开窗。

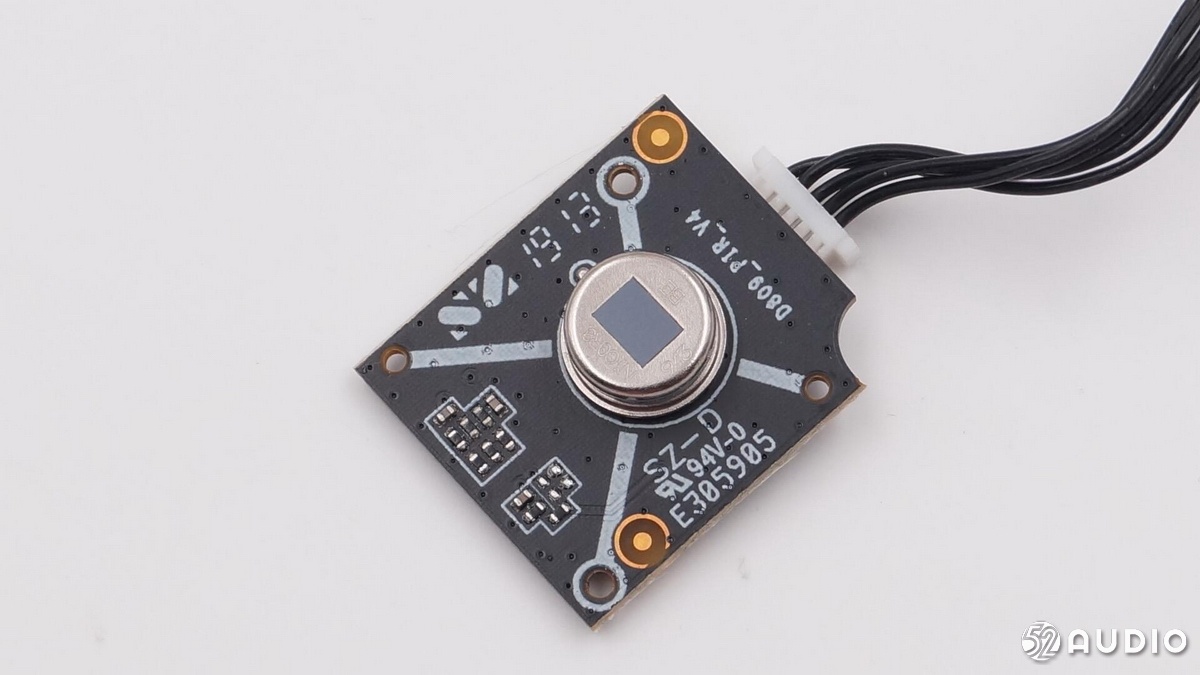

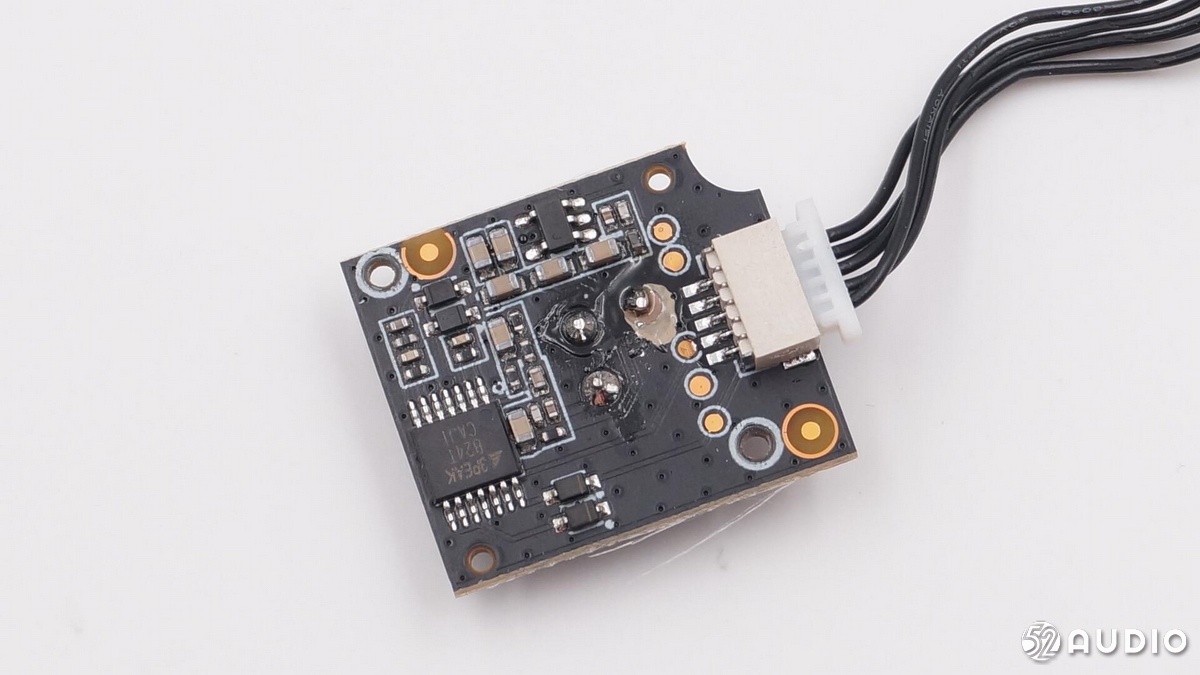

PIR人体感应传感器单独在一块PCB小板上。
小板背面没有元器件。

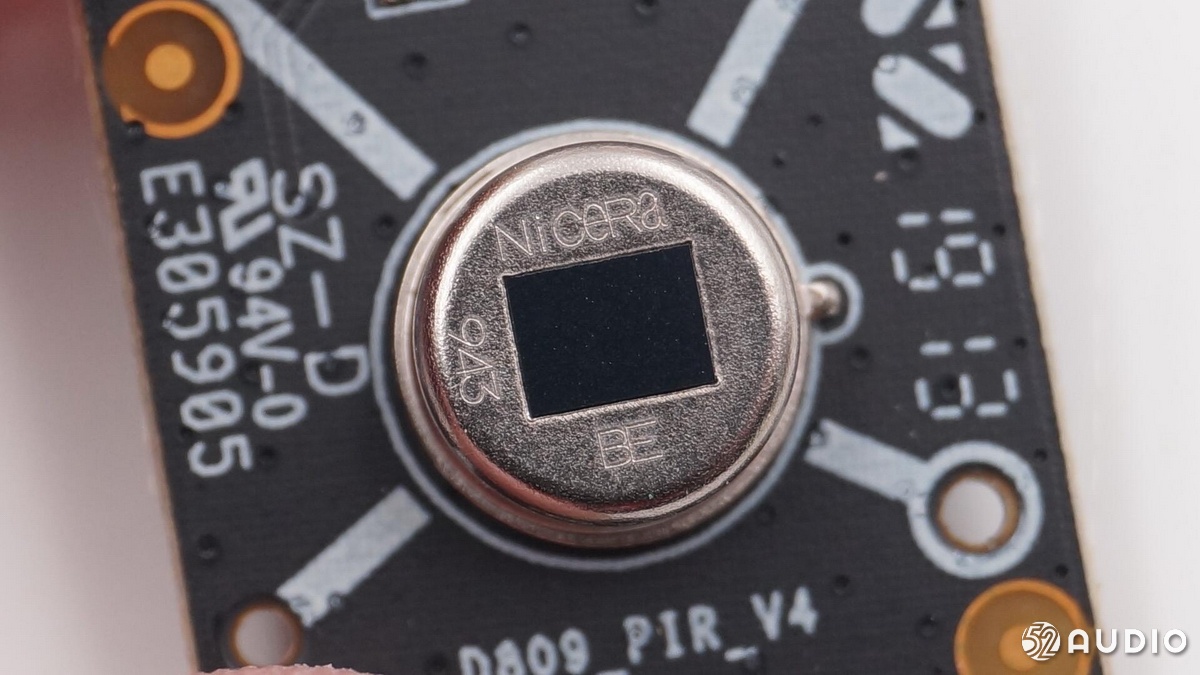

PIR人体感应传感器特写，镭雕“NiceRa 943 BE”，来自尼塞拉，目测是RE-200BE。

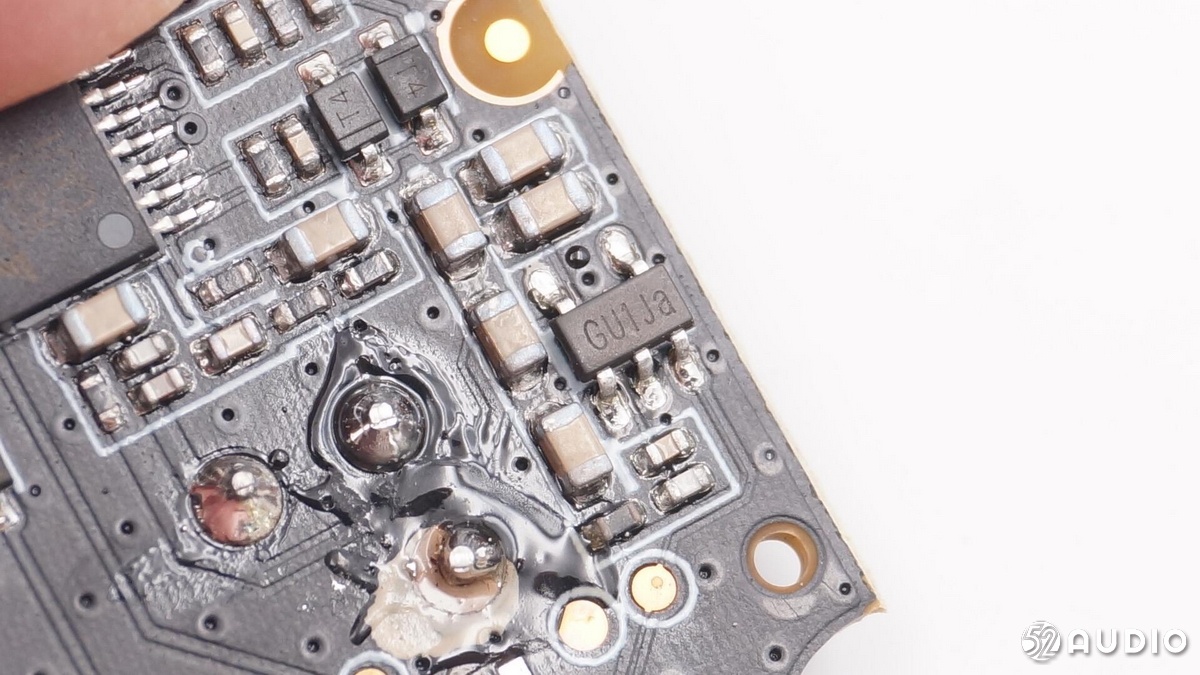

一颗LDO。

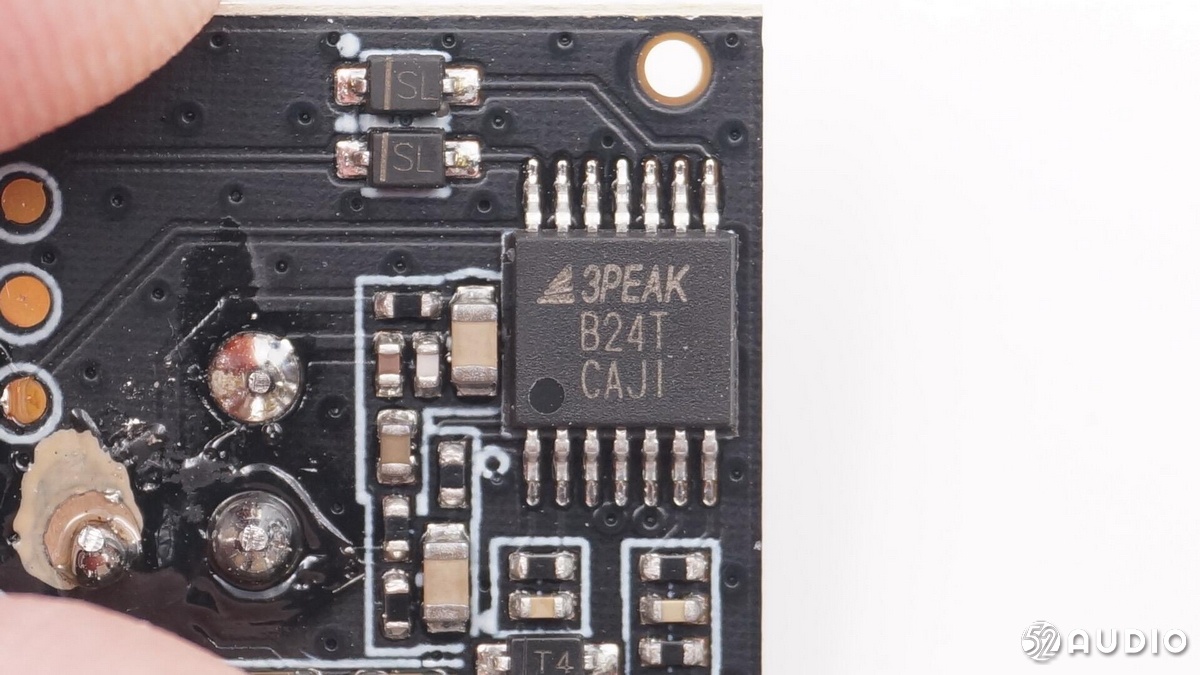

3PEAK 电压比较器。

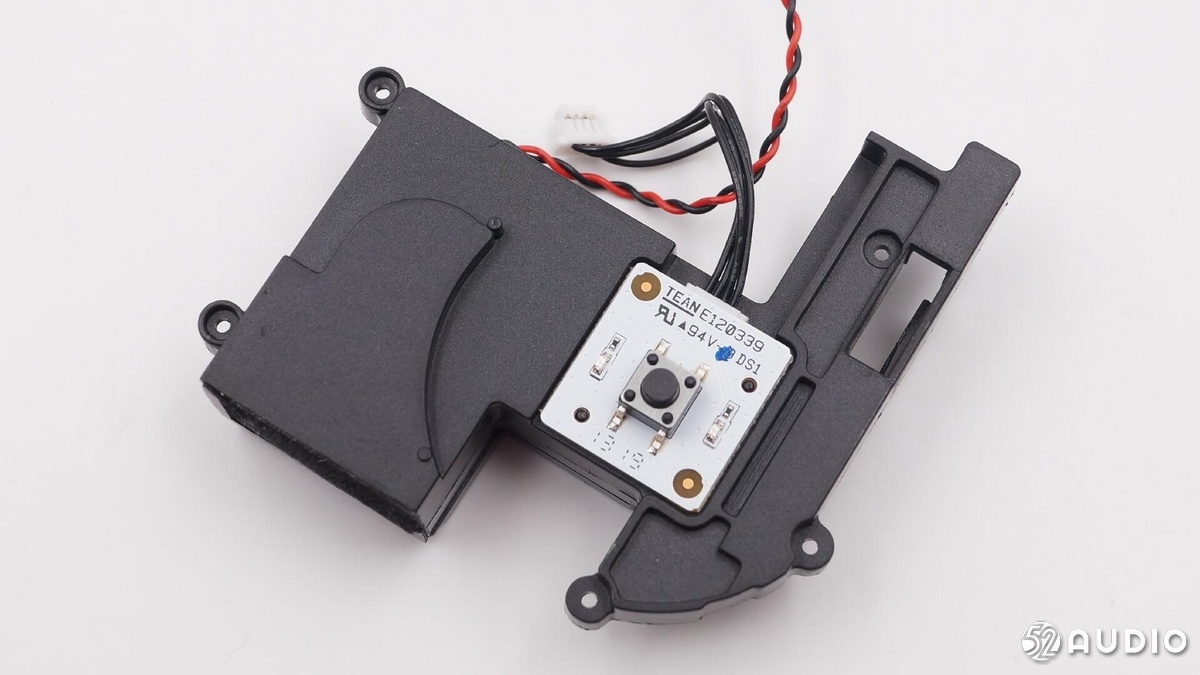

门铃按键小板位于一个塑料支架上，支架内部还有扬声器。
按键旁边有两颗LED指示灯。

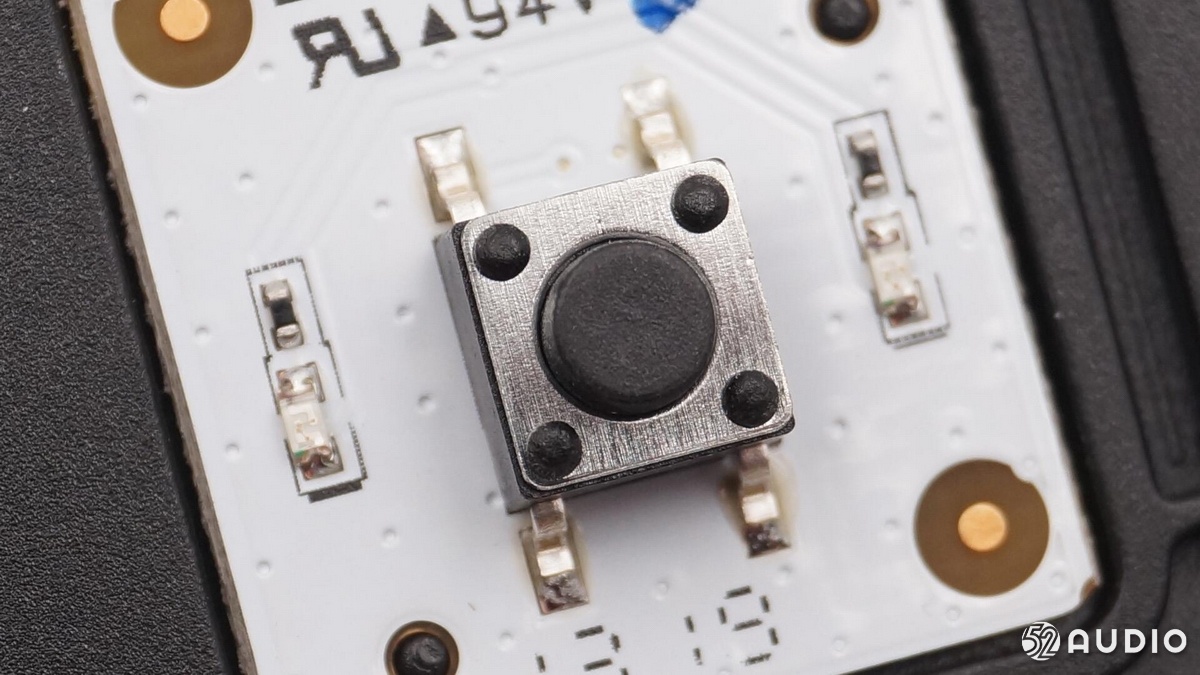

微动按键特写。

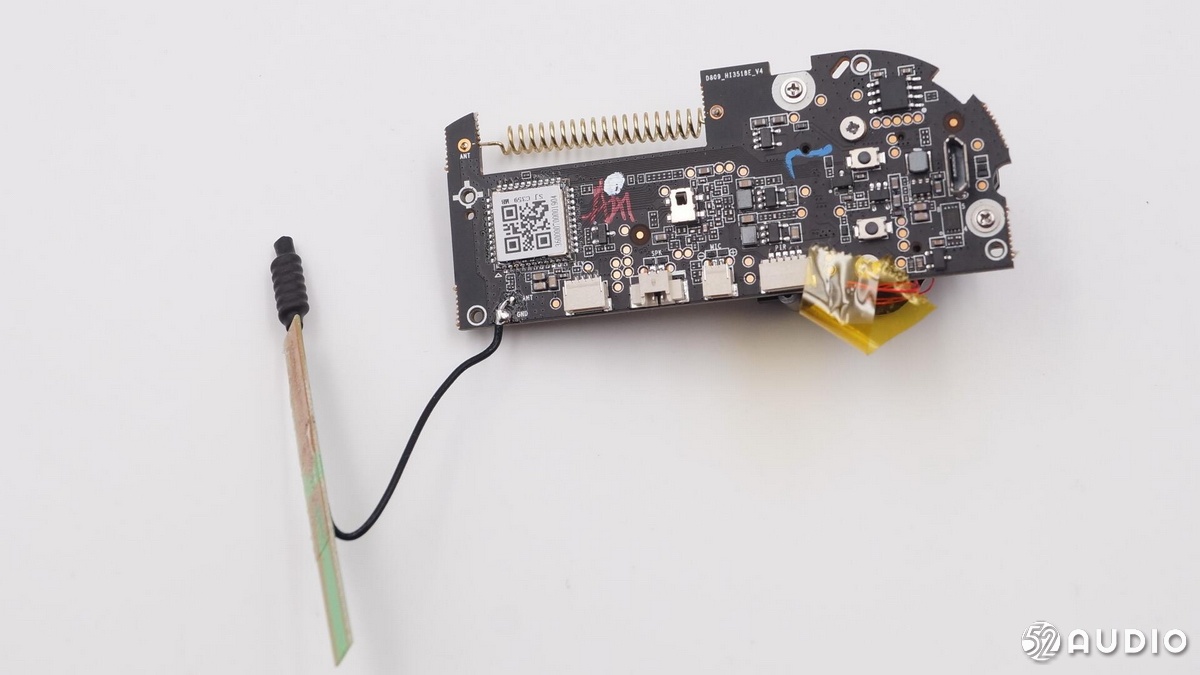

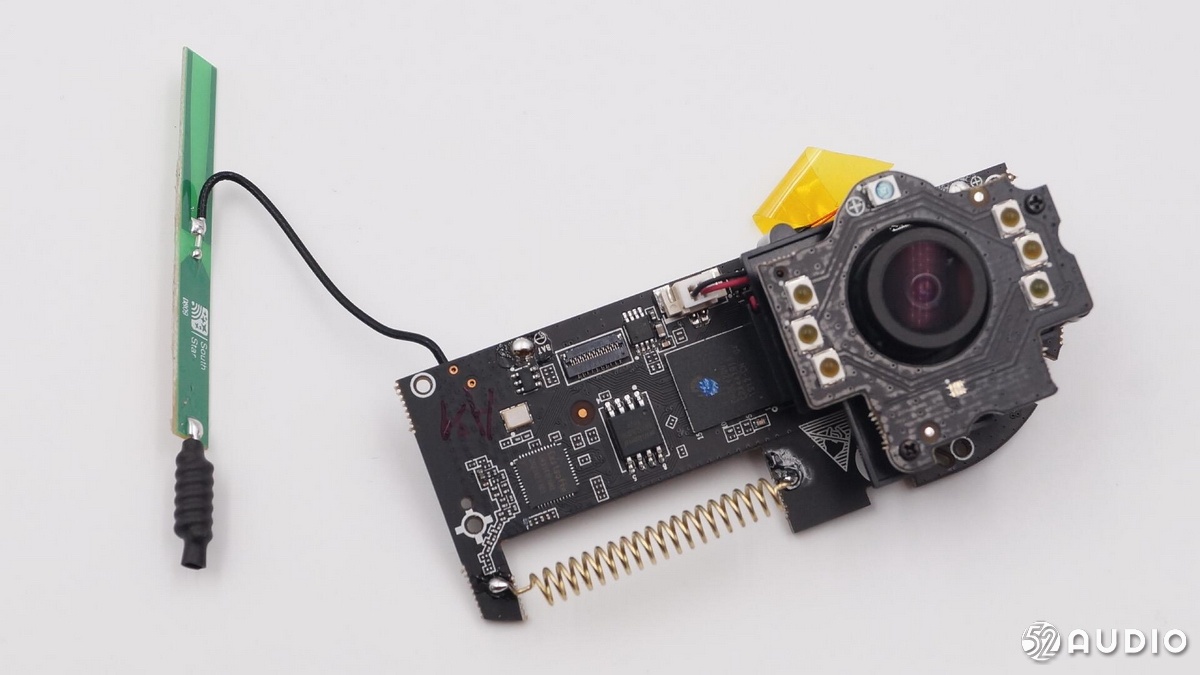

相机所在的PCB板有大量IC。
主板背面特写。

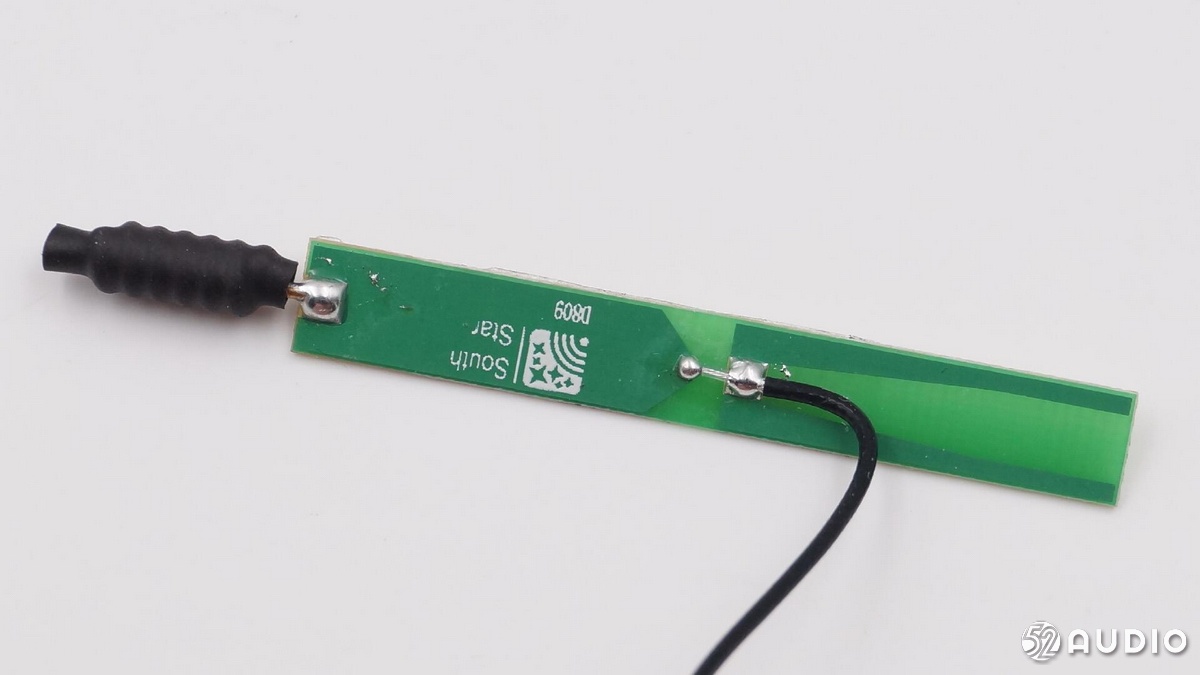

South Star D809 WIFI天线。

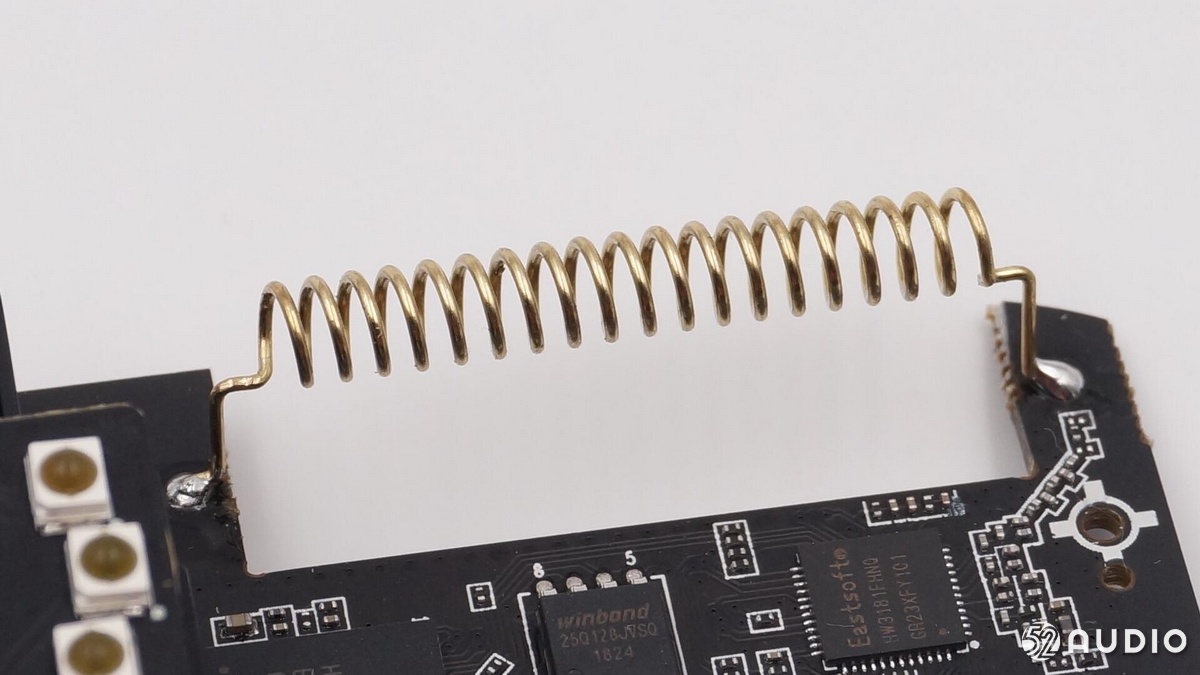

和室内机通讯的天线。

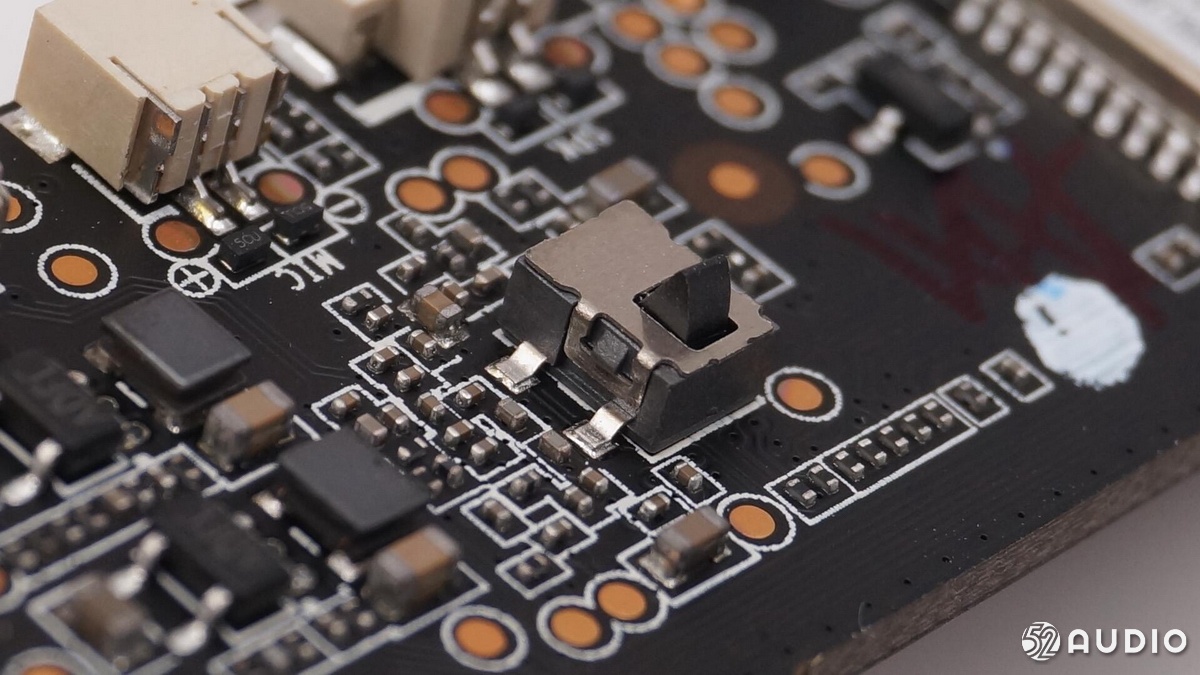

主板背面的防拆微动按键。

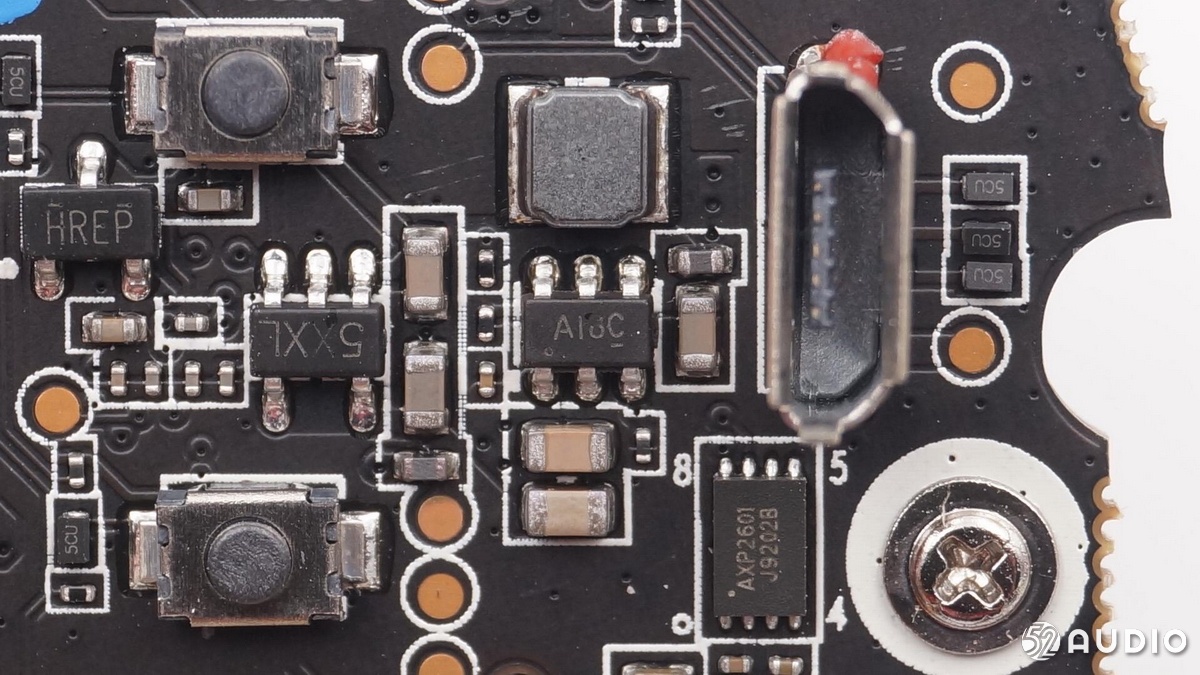

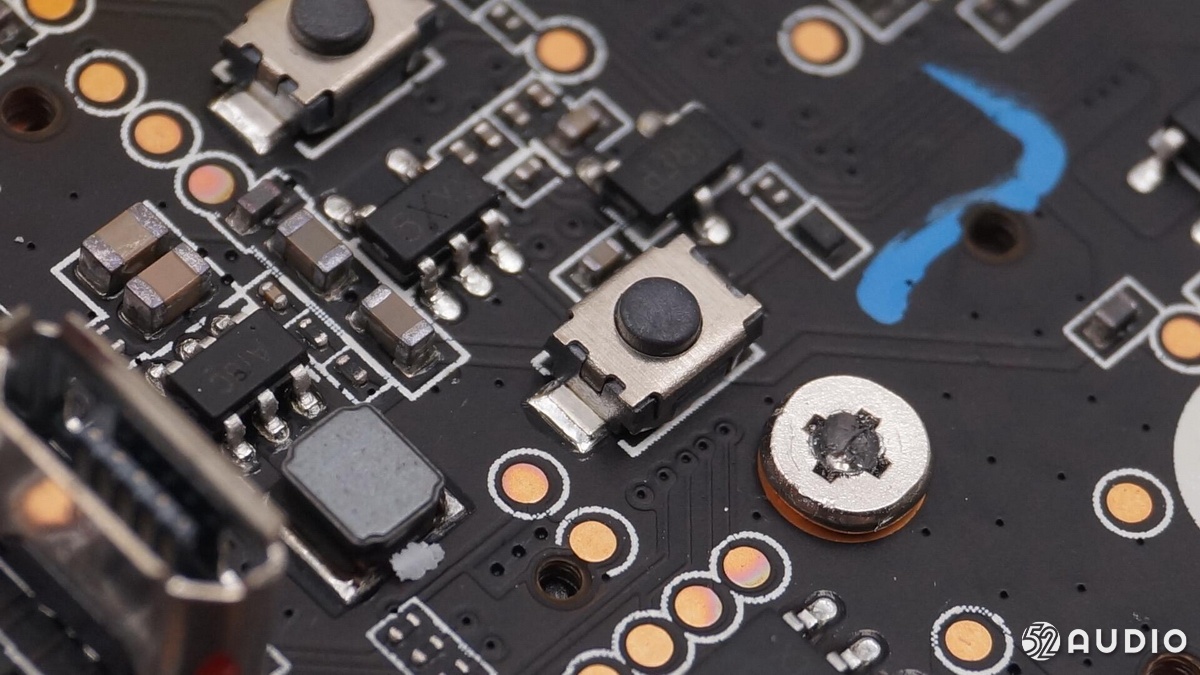

主板背面还有另外两个微动按键，一颗是电源开关另一颗是重置开关。

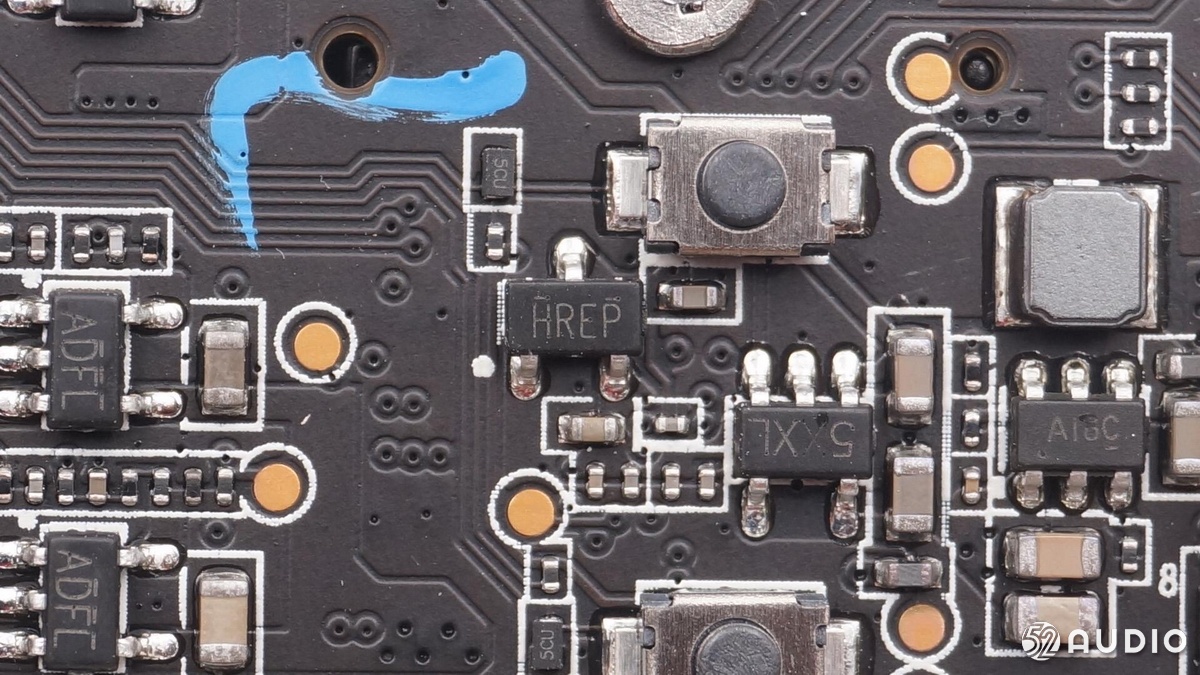

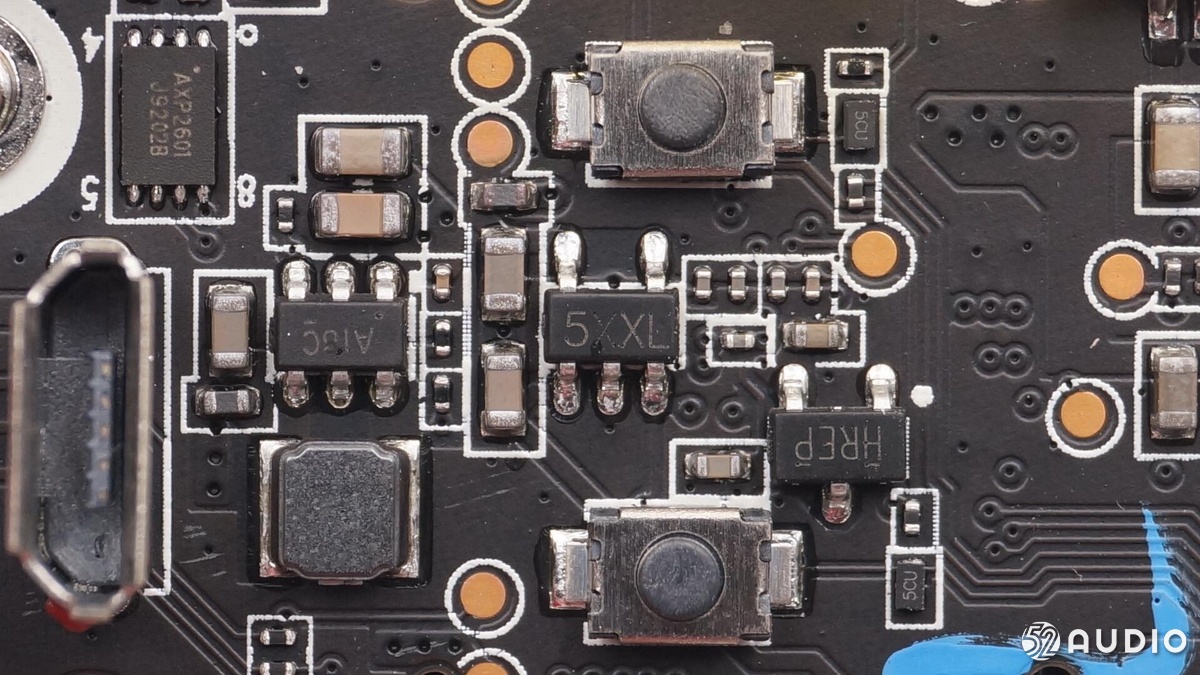

丝印5XXL的LDO。
丝印A18C的升压IC。
丝印HREP的IC。
南麟 XT4066 锂电池线性充电IC，充电电流1A，输入耐压12V。
南麟 XT4066 详细资料。

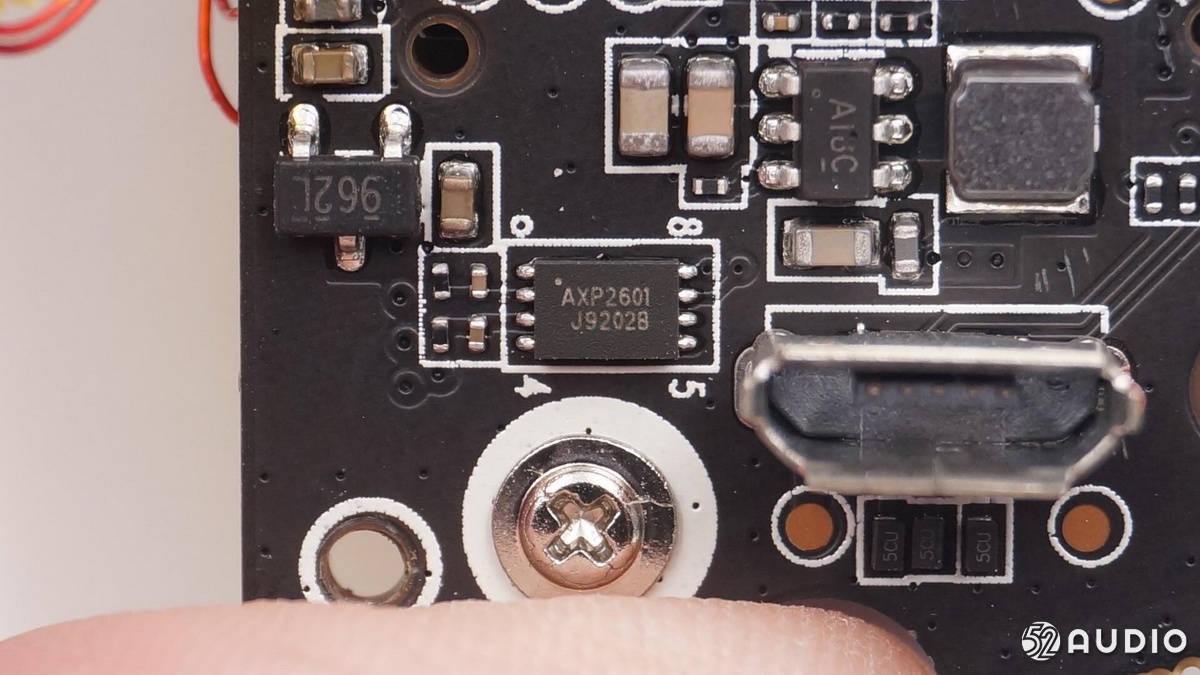

芯智汇AXP2601电量计芯片，是一颗高精度，易用的低功耗电量计芯片，输入电压2.5V~4.5V，适合1-4串多种锂电池，电池包侧应用。其计量精度误差小于3%，放电截止点误差小于1%，同时该芯片工作功耗仅10uA，待机功耗1uA，非常适合低功耗应用。

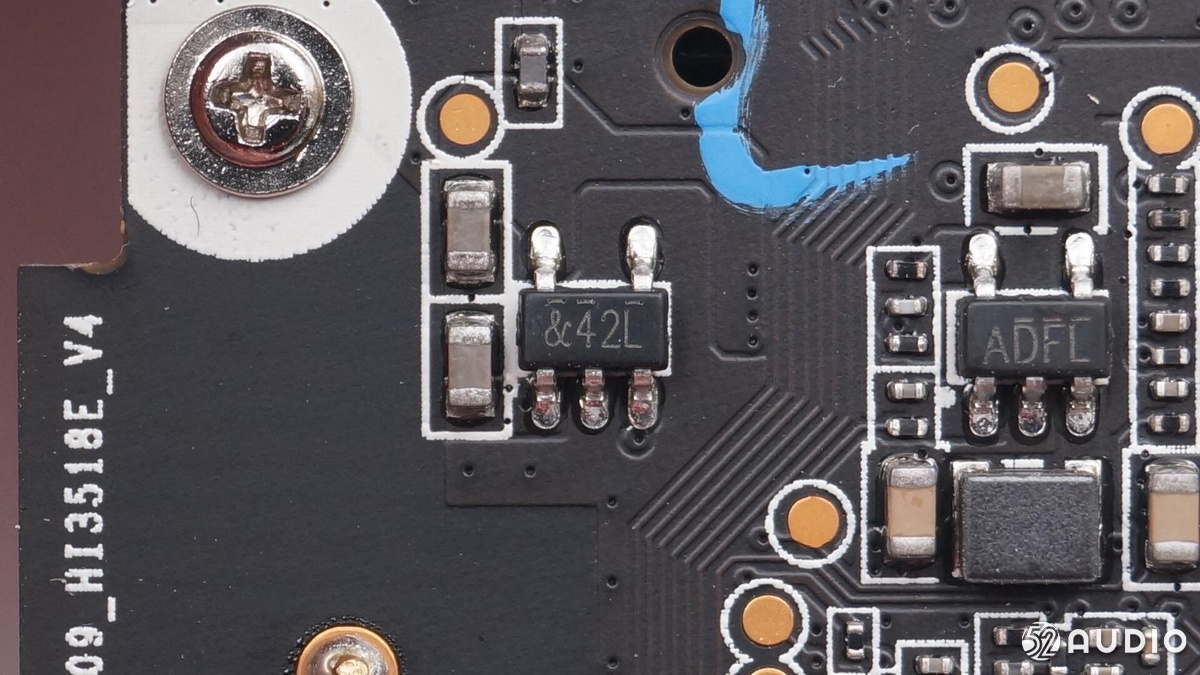

丝印&42L的LDO。

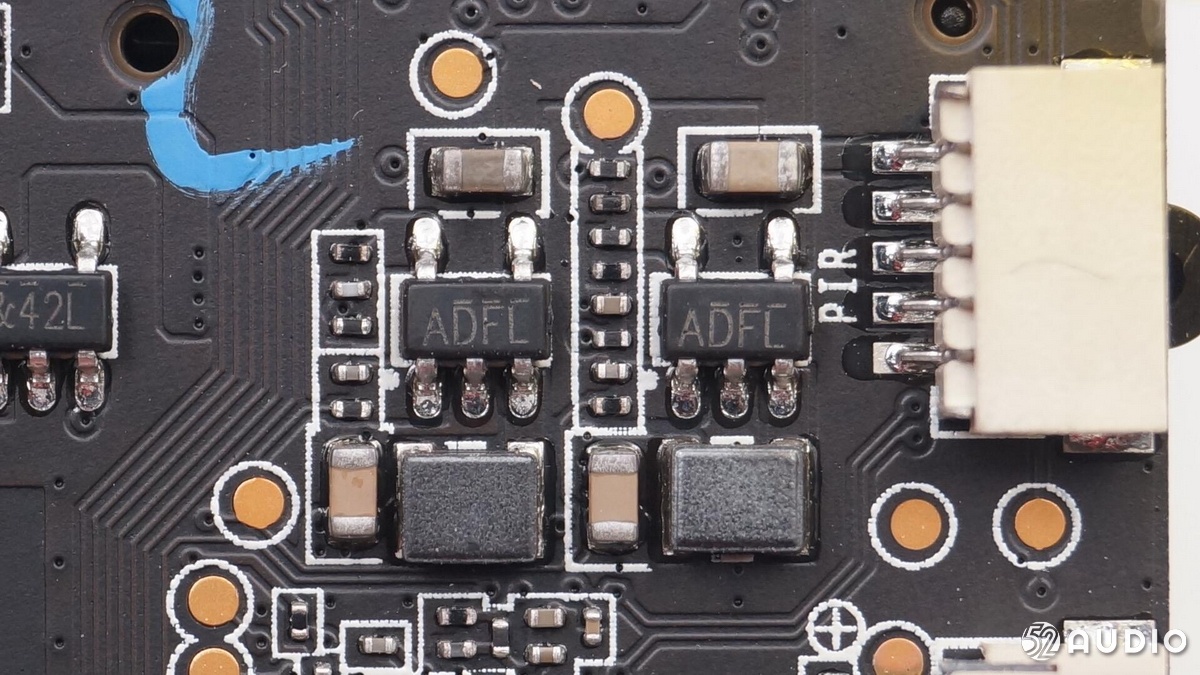

两颗丝印ADFL的降压IC。

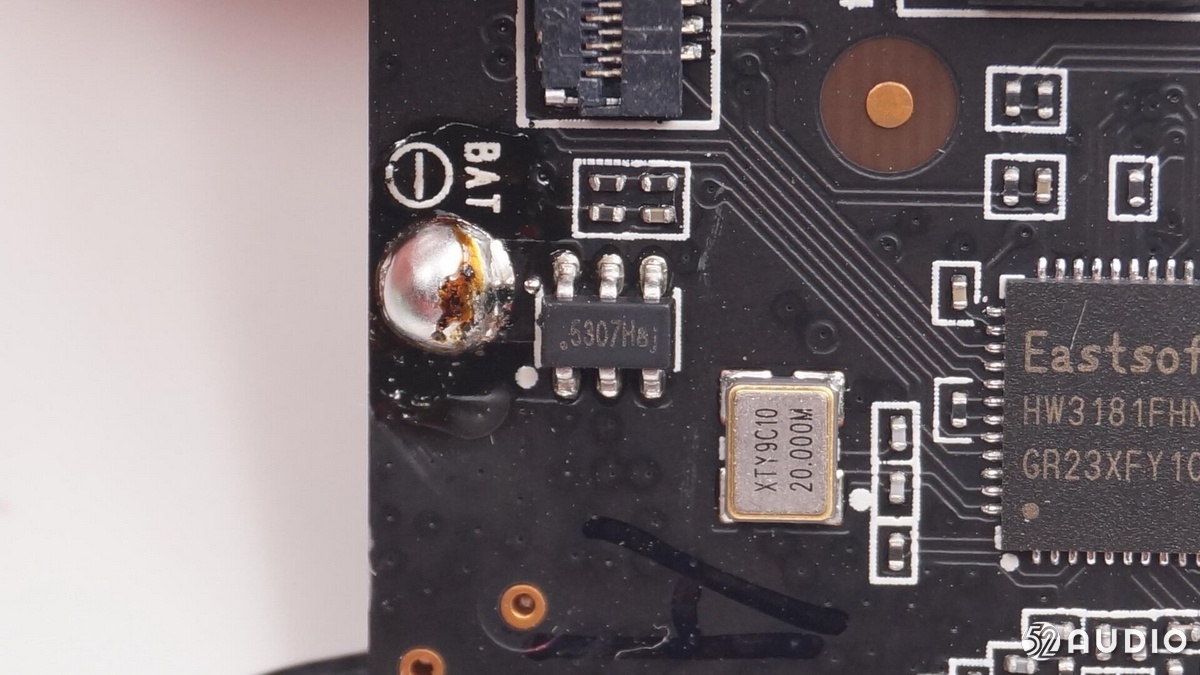

赛芯微 XB5307 一体化锂电池保护IC，为门铃内置锂电池提供意外过充过放保护。据我爱音频网拆解了解到，目前已有QCY、红米、魅族、派美特、索爱、出门问问、漫步者、荣耀等品牌的TWS耳机大量采用赛芯的电池保护方案。

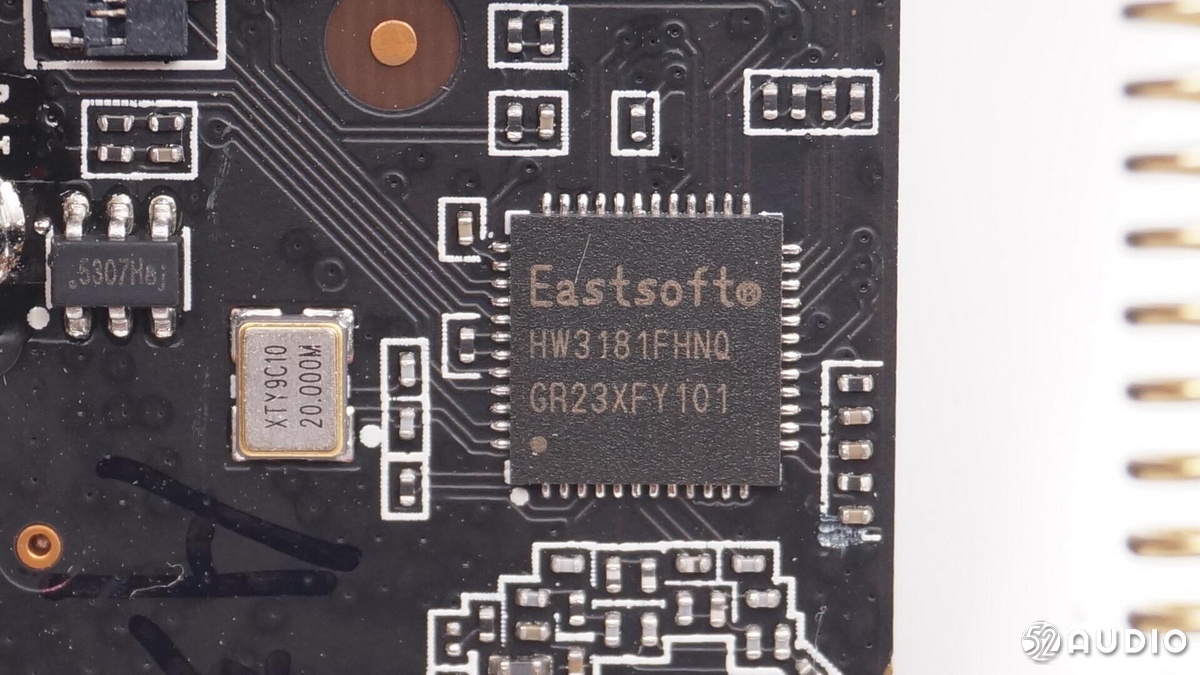

Eastsoft青岛东软载波科技股份有限公司，HW3181FHNQ 无线SoC芯片，适用于中远距离无线数据传输相关领域，包括智能家居、工业控制、无线遥控、灯光控制、无线抄表、无线门禁、无线安防、传感器网络等。

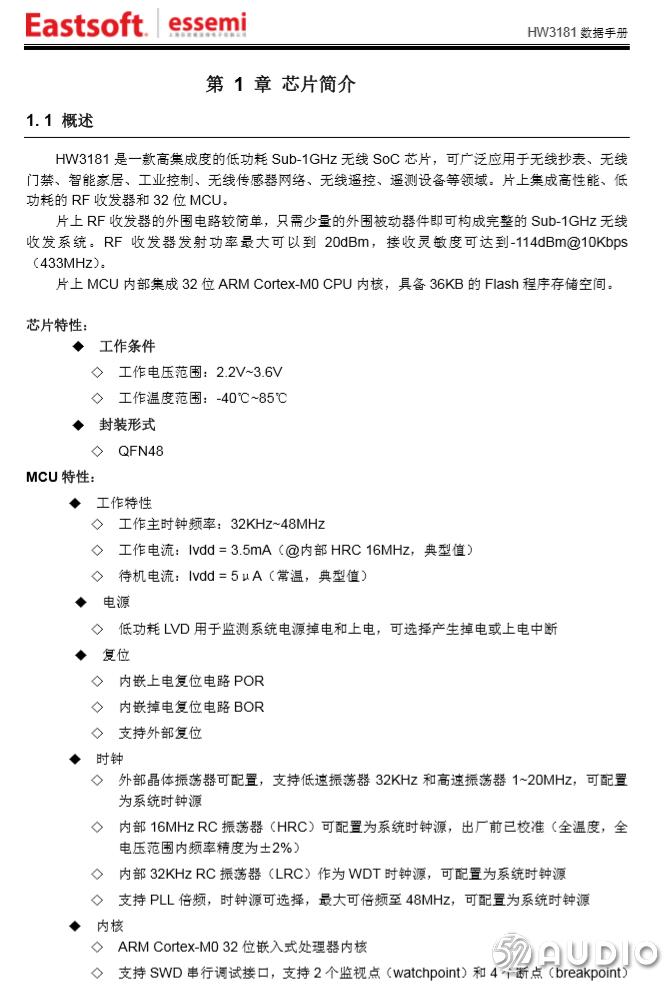

Eastsoft东软载波 HW3181 概述。

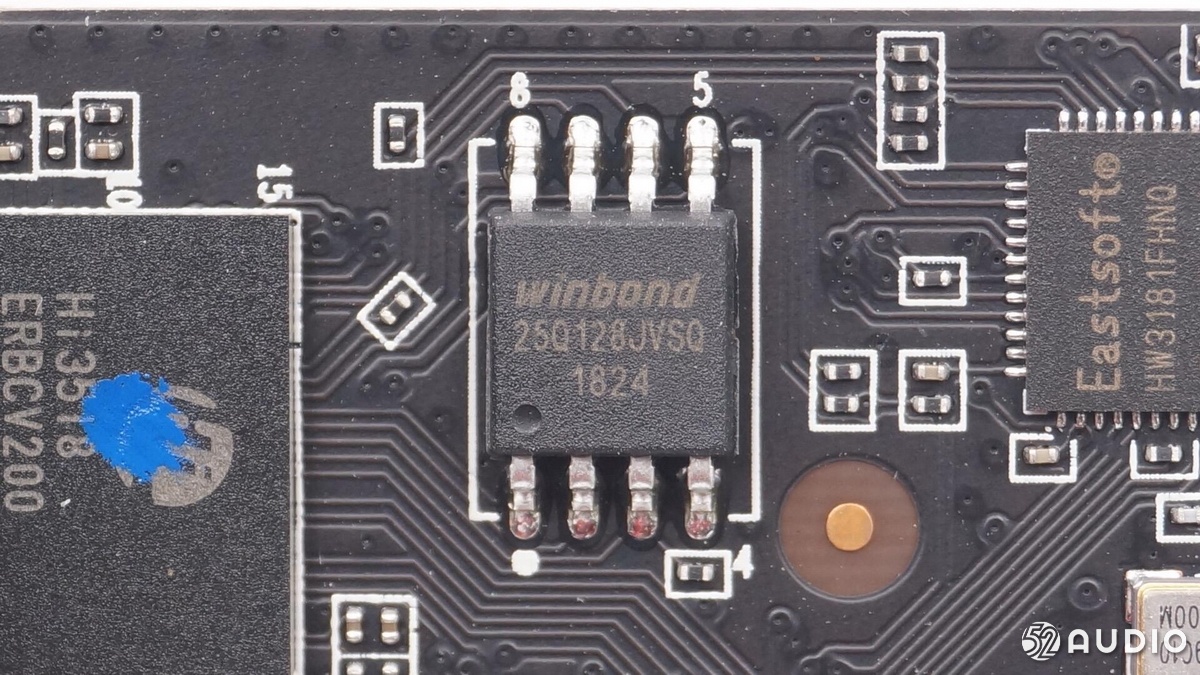

Winbond华邦25Q128JVSQ 128M-bit外置存储器，用来存储固件及配置信息。

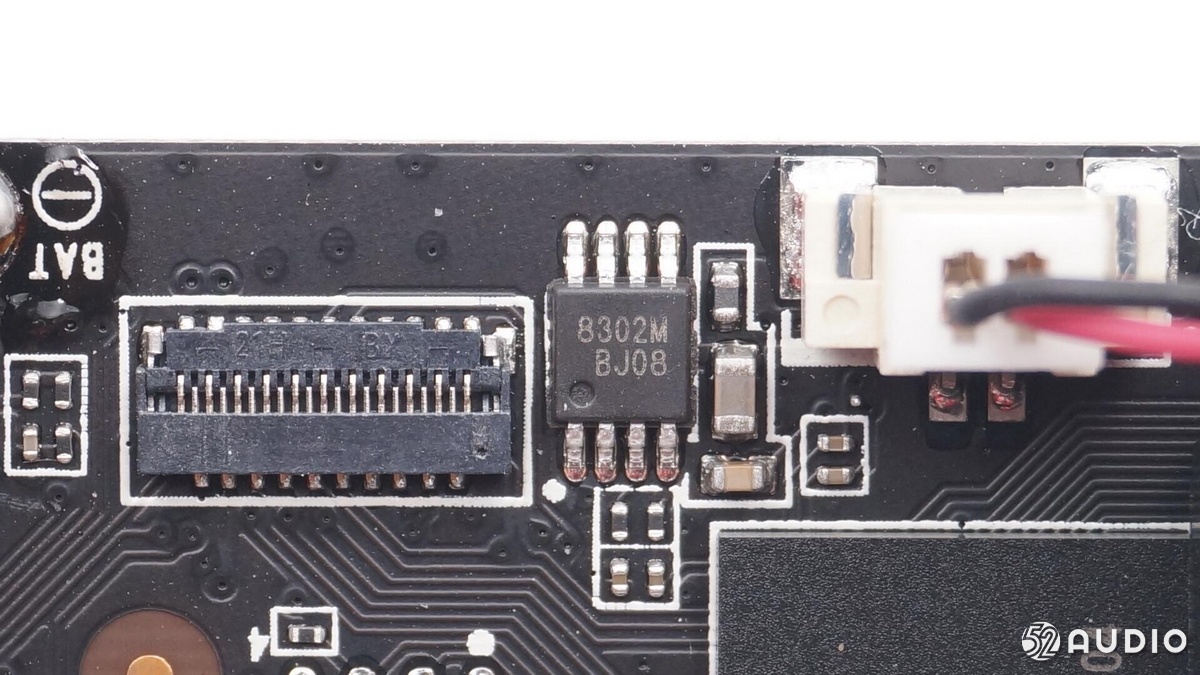

8302M D类功放，用于驱动门铃扬声器。

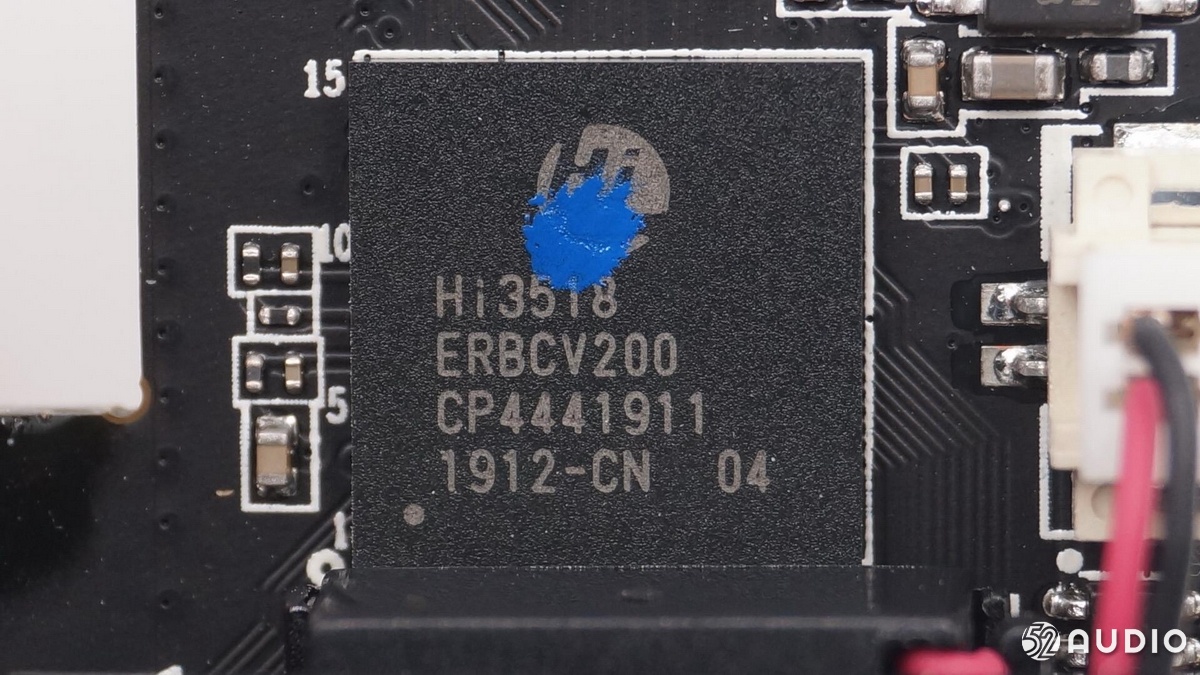

海思 Hi3518 网络摄像头SoC，内置ISP。

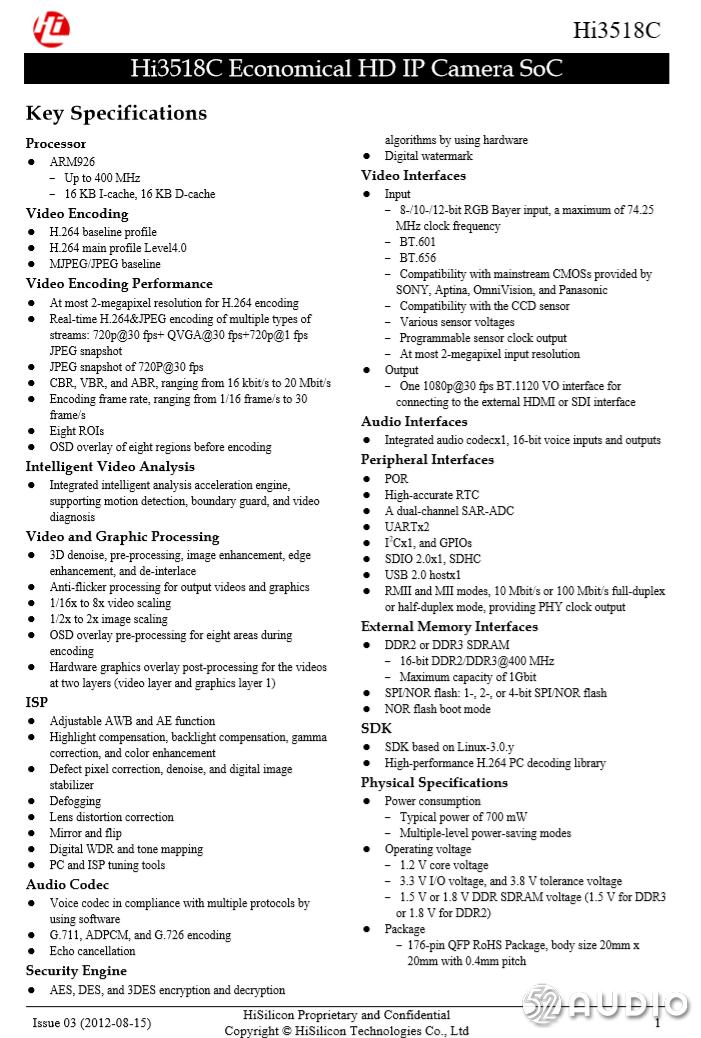

海思 Hi3518 详细资料。

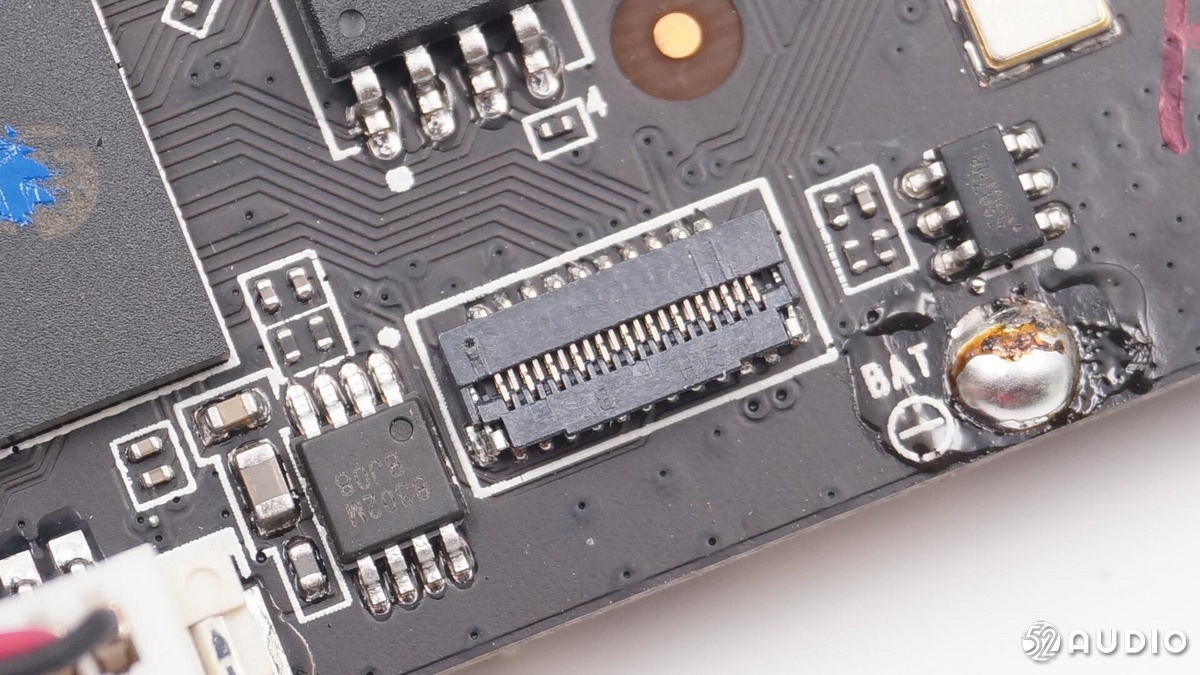

预留的显示屏接口。
取下摄像头外侧的塑料支架。

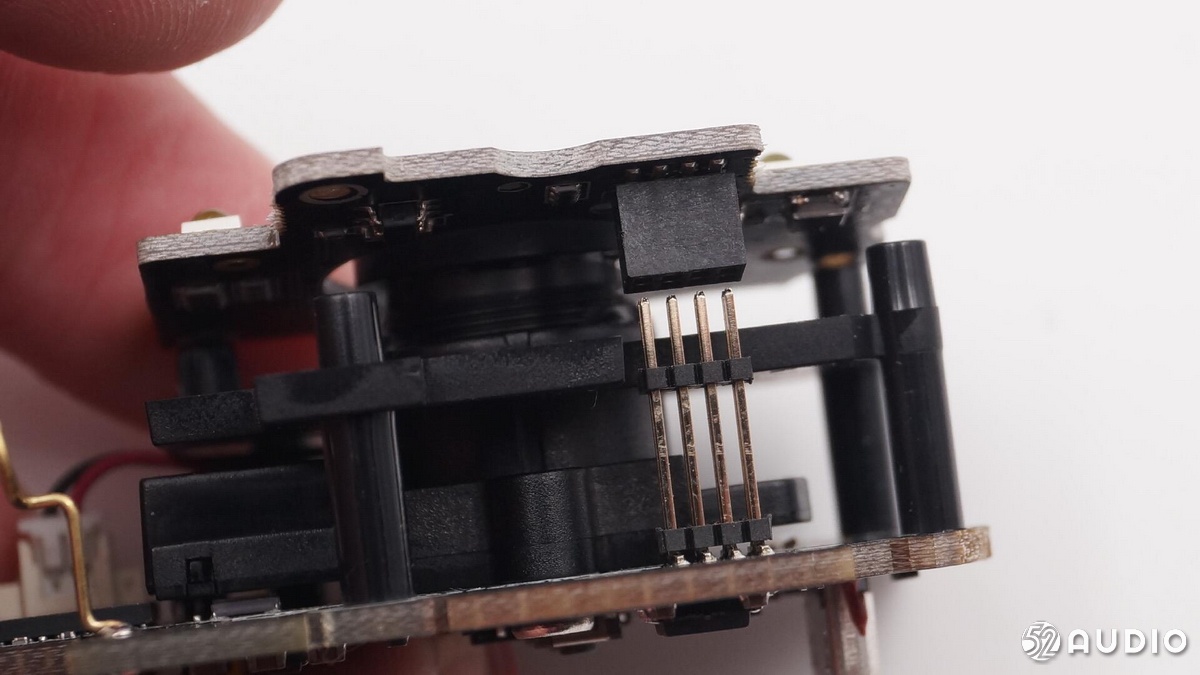

连接顶部主板的插针。

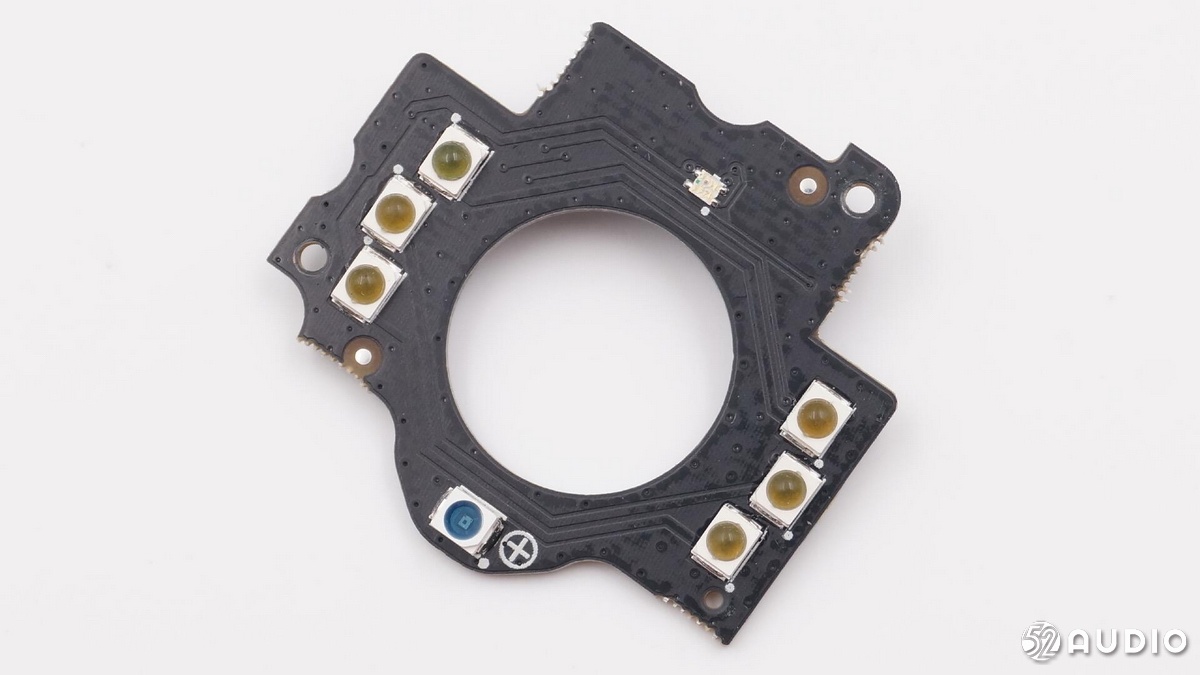

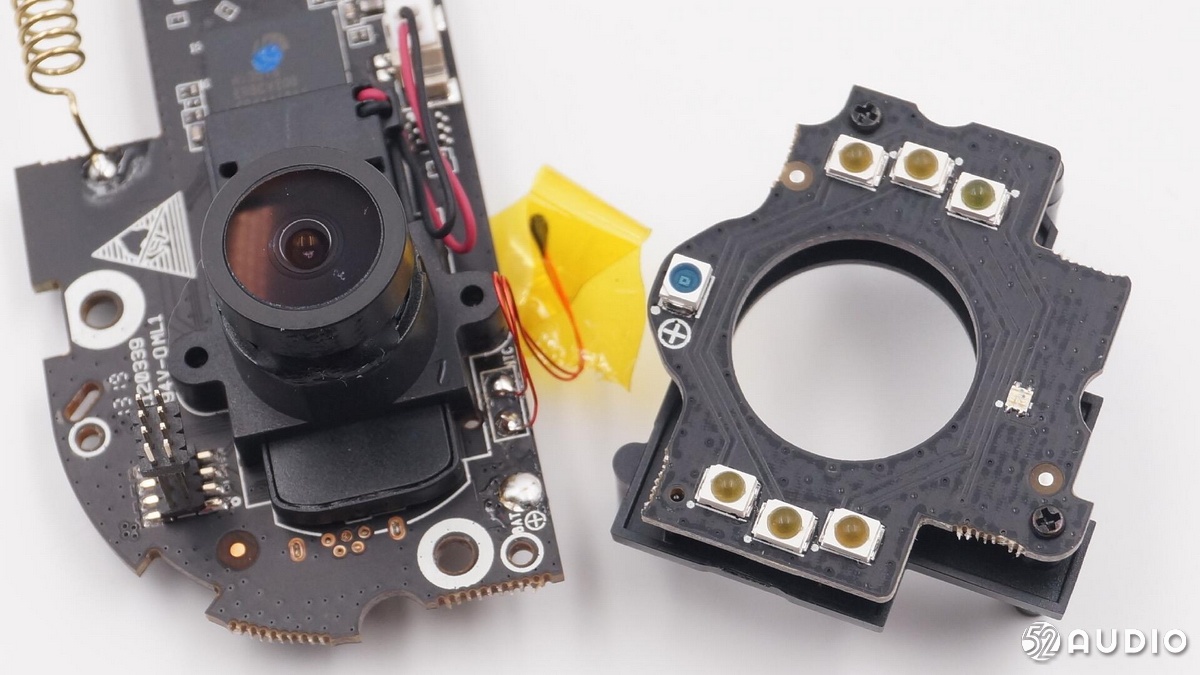

顶部小板正面特写，两边有六颗辅助摄像头的红外夜视灯，摄像头上方有一个LED指示灯，下方有一个光线感应器识别环境照度，是否开启夜视功能。

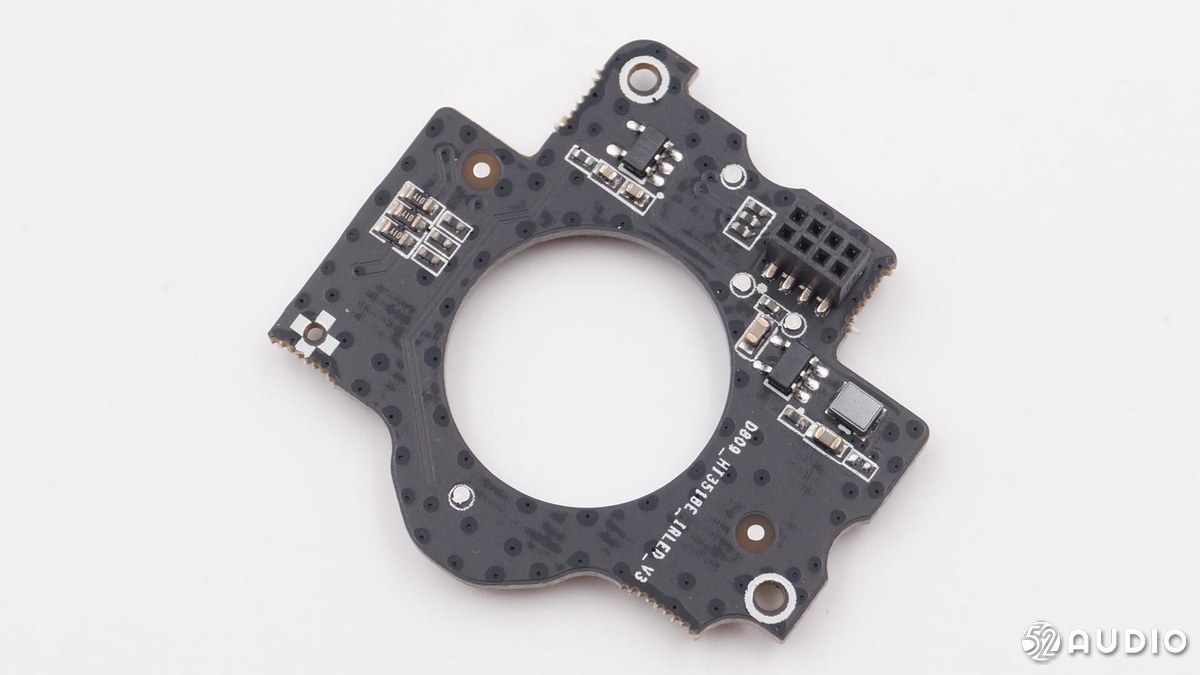

顶部小板背面特写。

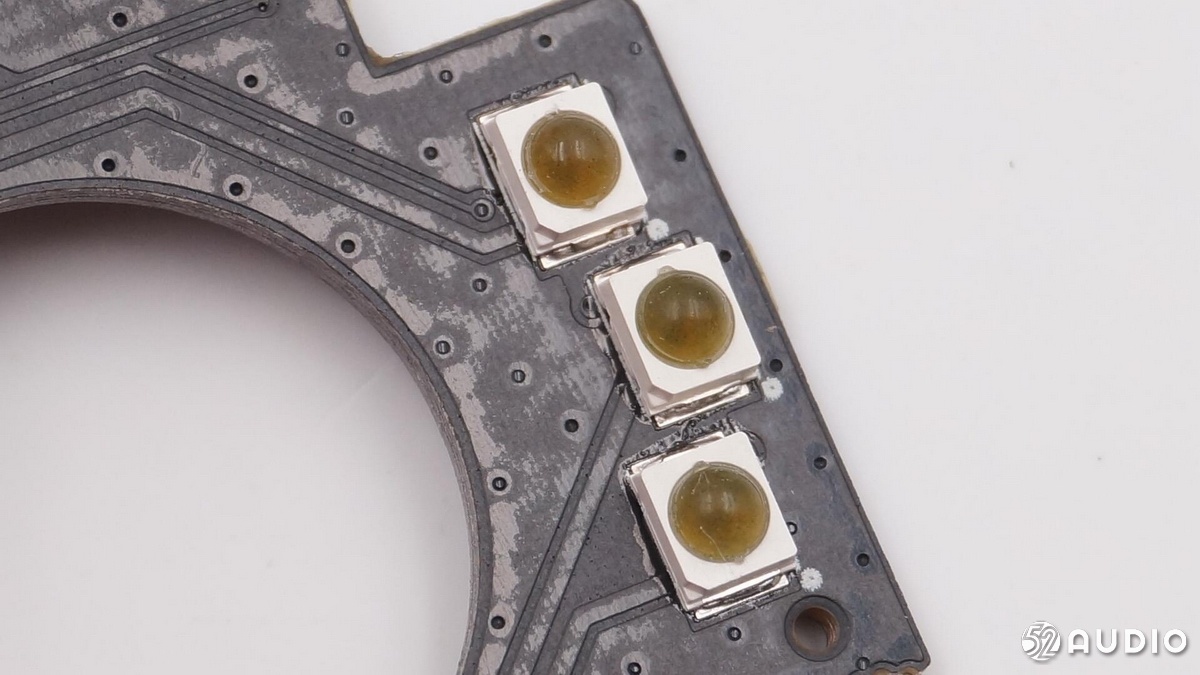

红外发射管特写。
光线感应器特写。

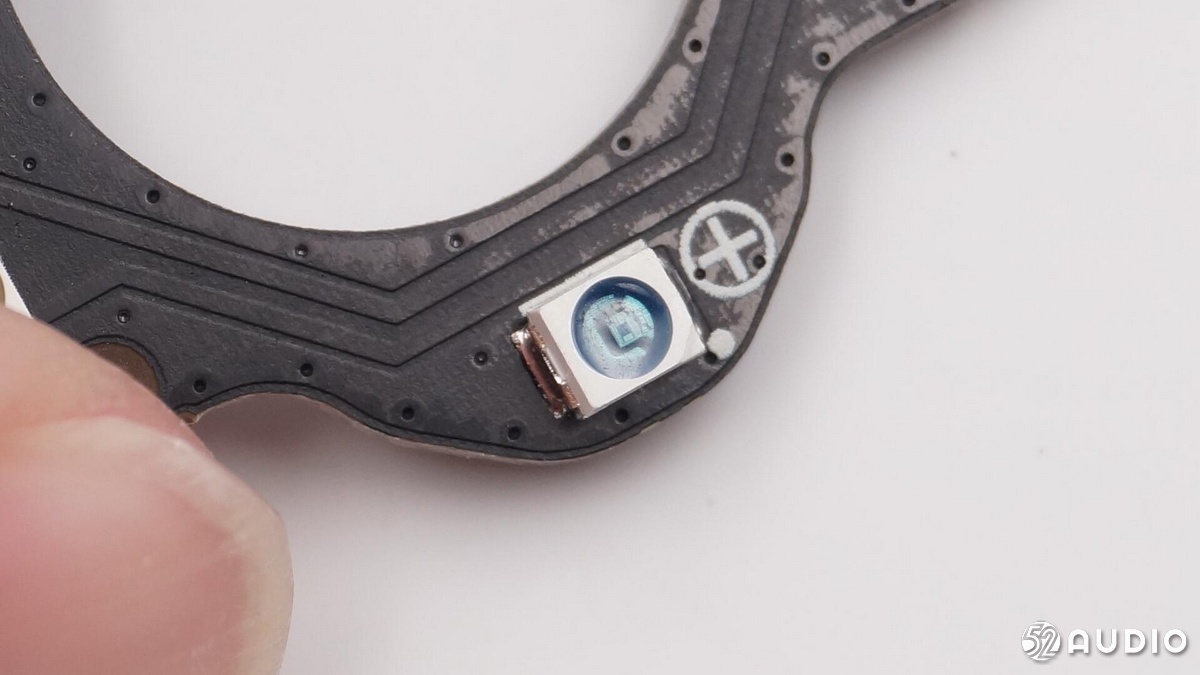

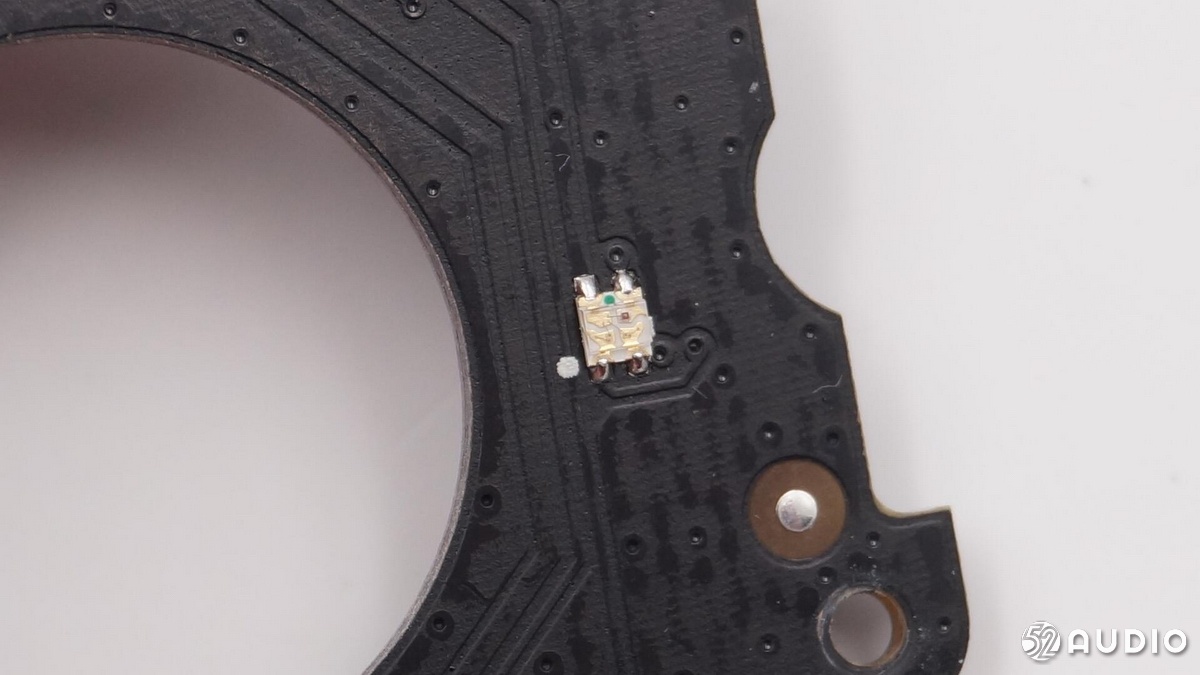

LED指示灯特写。

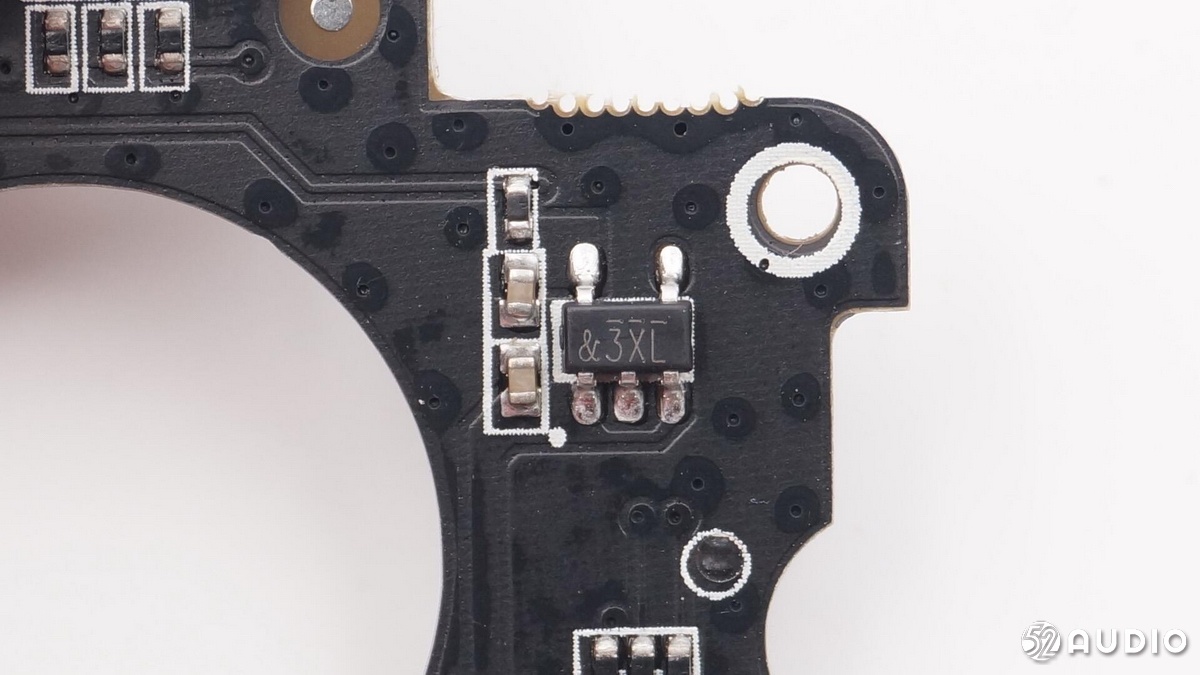

丝印&3XL的LDO。

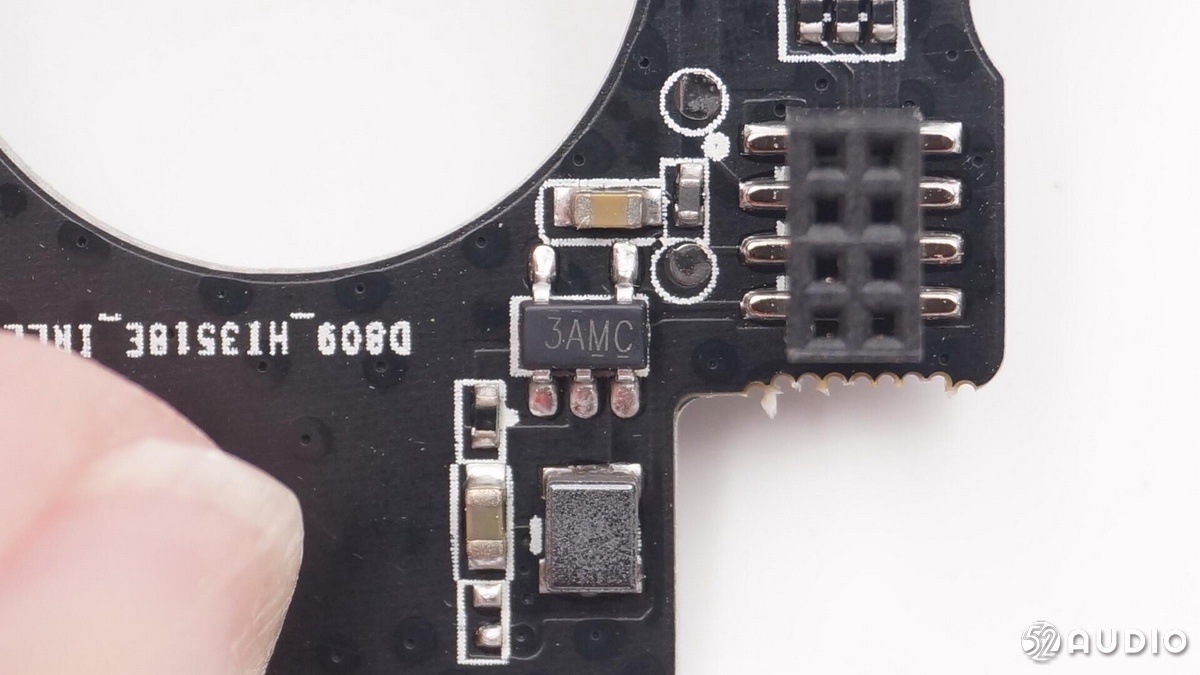

丝印3AMC的红外发射管驱动IC。

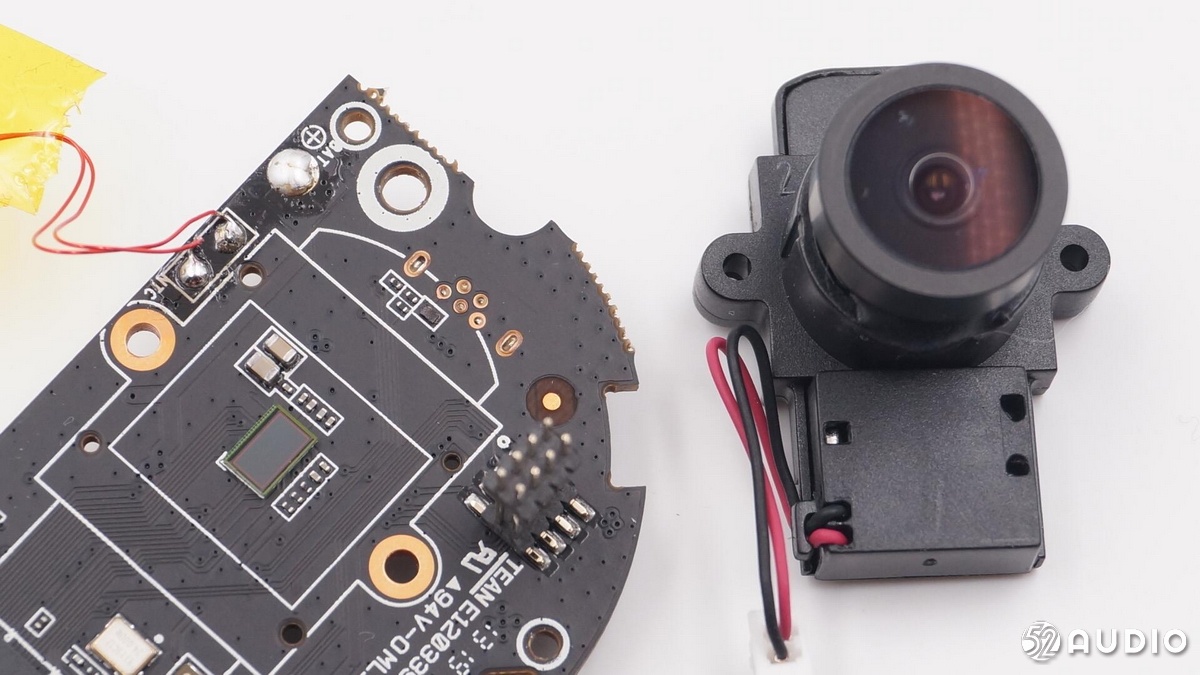

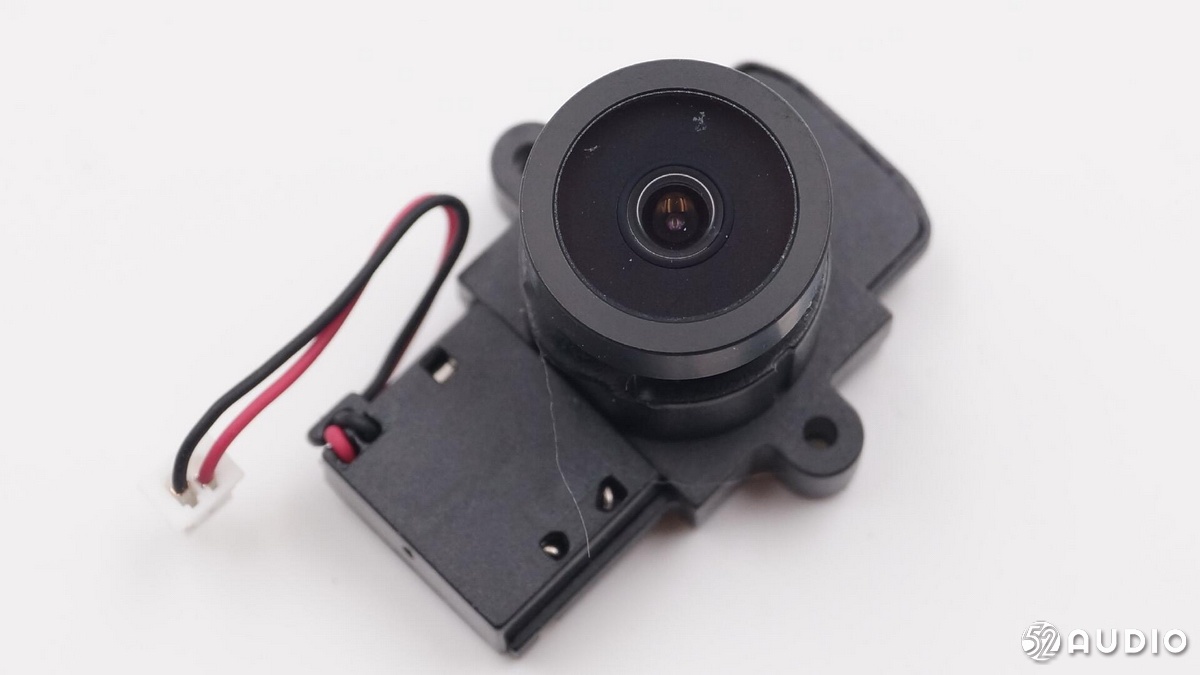

取下摄像头模组。

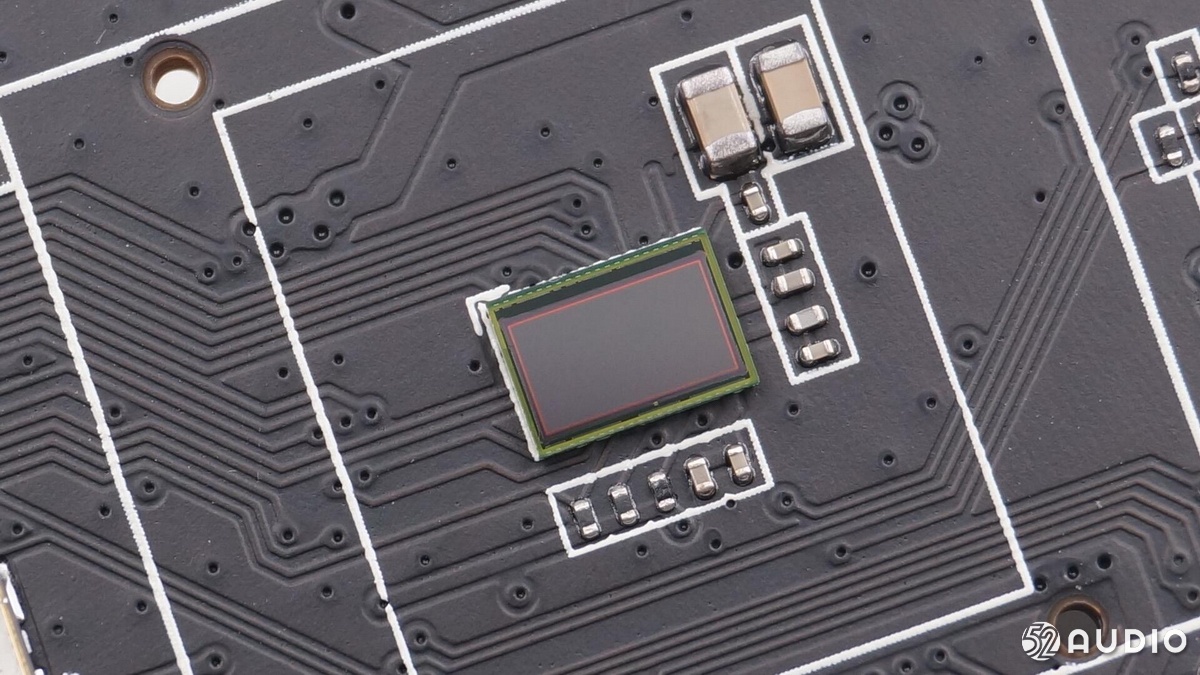

摄像头CMOS传感器特写。
前镜组特写。

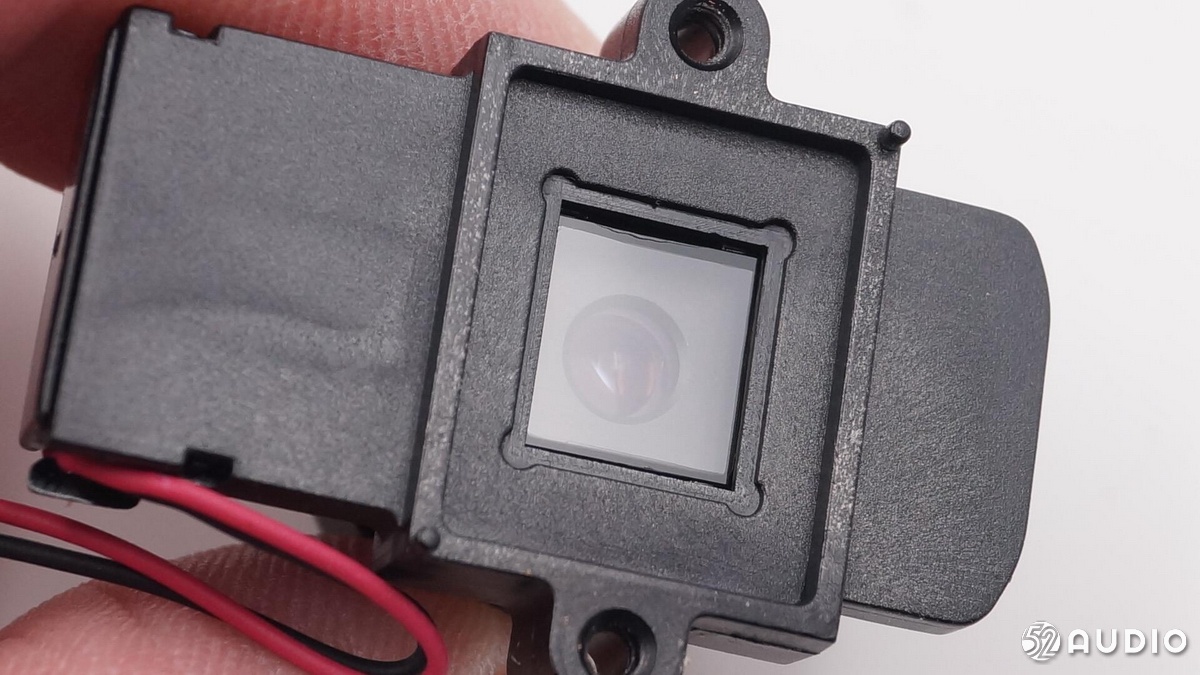

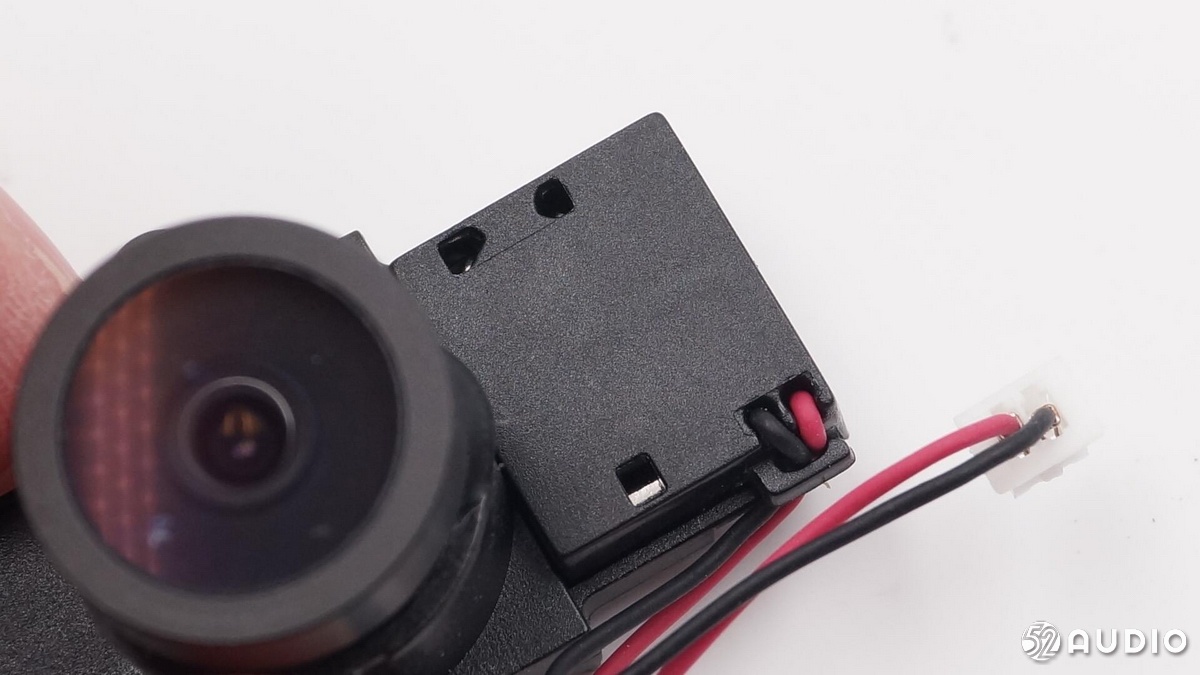

方块下巴里是可移动红外截止滤镜，白天滤镜移动到传感器正上方滤除日光中的红外线，晚上光线不足的情况下配合光线传感器自动从传感器上方移开，让红外线进入到传感器来达到夜视的效果。
后镜组特写，方形的是低通滤镜。

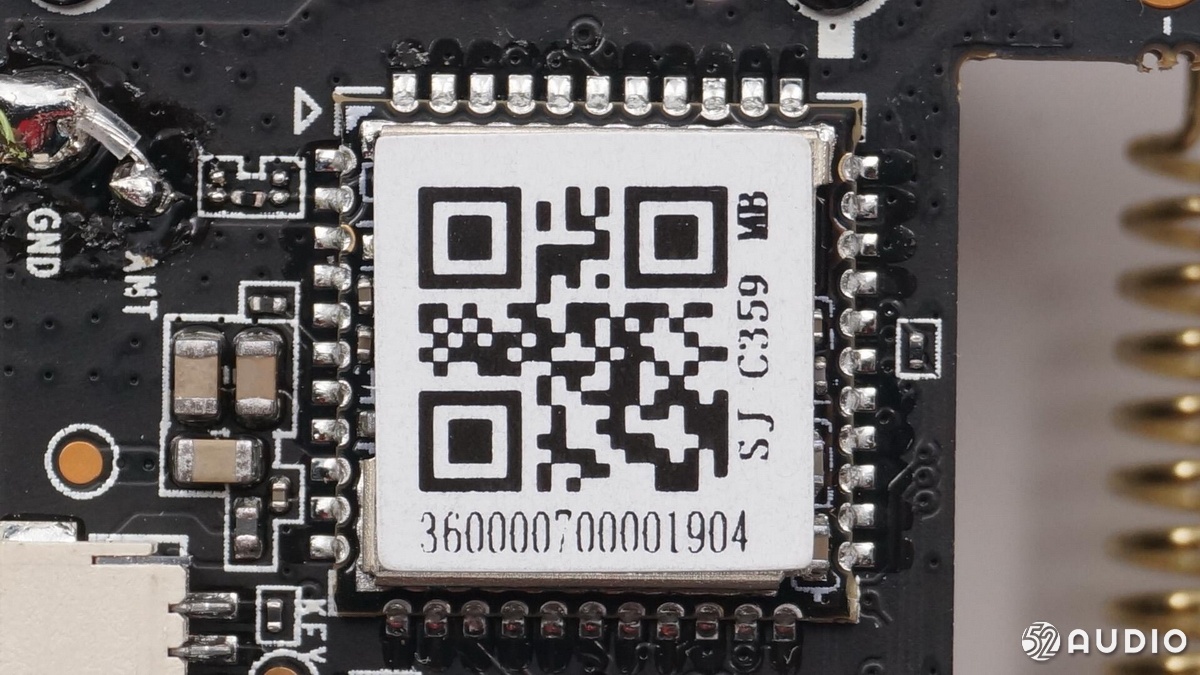

无线模块上面有二维码贴纸。

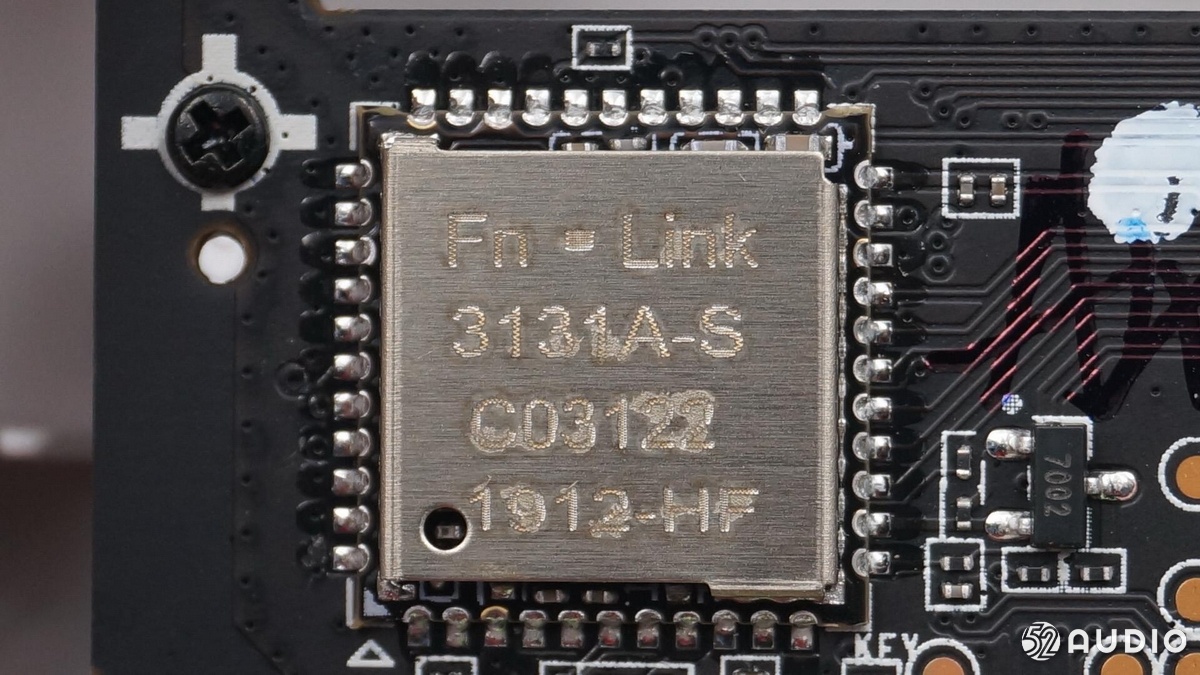

撕下二维码贴纸，无线模块品牌Fn-Link， 型号3131A-S。
取下模块屏蔽罩，内置华为海思 Hi1131 无线SOC。

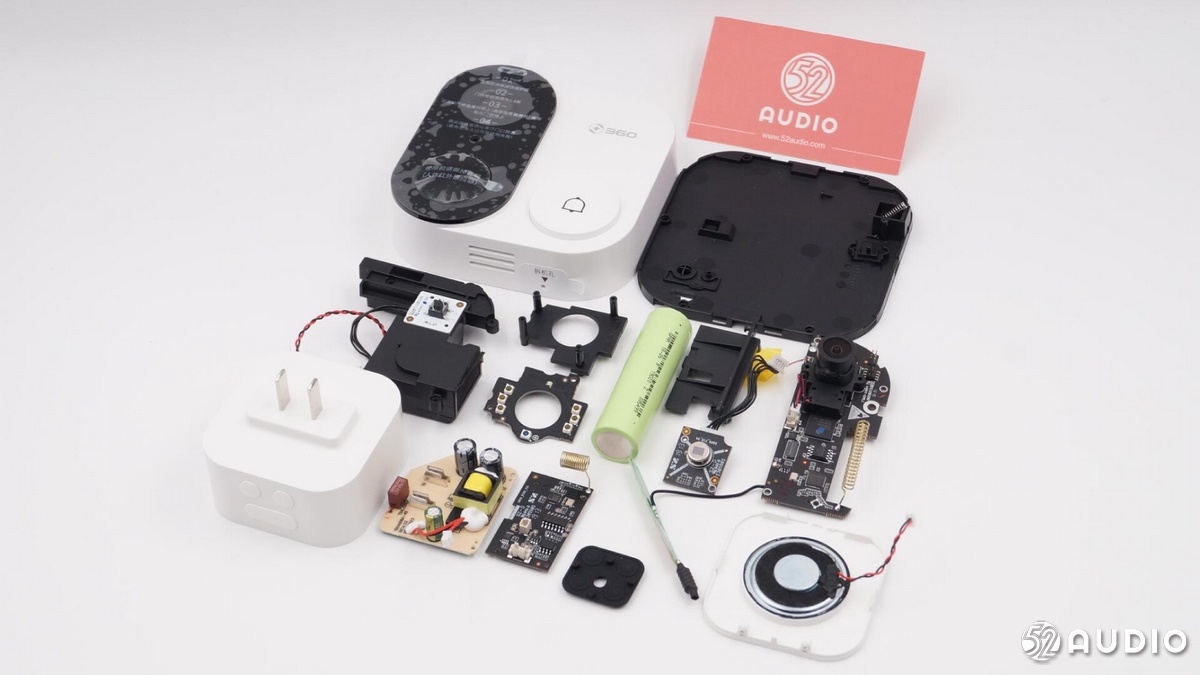

拆解全家福。
我爱音频网总结
360可视门铃1C与此前我爱音频网拆解的360智能门铃相比功能更丰富了：
360可视门铃1C采用了一个100万像素、155°超广角的摄像头，视野广、也可以用于视频通话；并且摄像头使用六颗红外夜视灯辅助，光线传感器可根据环境光切换白天黑夜模式，保障成像清晰；利用软件算法，可以AI人脸识别常来的到访者；PIR人体感应传感器可以感知门前的动态，并及时将异常状况的视频推送到手机上。
内部电路方面，360可视门铃1C采用华为海思半导体IP摄像头及无线方案用于视频远程传输，东软载波单片机用于系统控制、智能家居及门铃信号传输等。摄像头内部有可移动红外截止滤镜，在晚上光线不足的情况下配合光线传感器自动从传感器上方移开，让红外线进入到传感器来达到夜视的效果。
从硬件方面的拆解来看，360可视门铃1C设计合理、做工规整，是一款不错的智能硬件产品。
