找到 patch 出处

首先在 Vue.prototype._update 中会调用 vm._ patch_ 方法：

//source-code\vue\src\core\instance\lifecycle.js

Vue.prototype._update = function (vnode: VNode, hydrating?: boolean) {
    //...
  	const prevVnode = vm._vnode
    //...
    vm._vnode = vnode
    if (!prevVnode) {
      // initial render
      vm.$el = vm.__patch__(vm.$el, vnode, hydrating, false /* removeOnly */)
    } else {
      // updates
      vm.$el = vm.__patch__(prevVnode, vnode)
    }
    //...
  }

vm._ patch_ 对应就是 Vue.prototype._ patch_ 方法：

Vue.prototype.__patch__ = inBrowser ? patch : noop

export const patch: Function = createPatchFunction({ nodeOps, modules })

最后在 createPatchFunction 方法中找到 patch 方法：

//source-code\vue\src\core\vdom\patch.js
export function createPatchFunction (backend) {
  const { modules, nodeOps } = backend
  //...
  return function patch (oldVnode, vnode, hydrating, removeOnly) {
    //...
    return vnode.elm
  }
}

oldVnode 和 vnode 在哪里定义？

oldVnode 的定义

在最初的 init 方法中，会向 $mount 方法传入 $options.el 属性：

Vue.prototype._init = function (options?: Object) {
	//...
  vm.$mount(vm.$options.el)
}

通过 query (querySelector) 选择器方法，获取对应的 dom 内容：

Vue.prototype.$mount = function (
  el?: string | Element,
  hydrating?: boolean
): Component {
  el = el && query(el)
  //...
  return mount.call(this, el, hydrating)
}

将 el 赋值给 vm.$el：

export function mountComponent (
  vm: Component,
  el: ?Element,
  hydrating?: boolean
): Component {
  vm.$el = el
  //...
}

再回到最初的 update 方法，看到 oldVnode 就是 vm.$el：

if (!prevVnode) {
  // initial render
  vm.$el = vm.__patch__(vm.$el, vnode, hydrating, false /* removeOnly */)
} else {
  // updates
  vm.$el = vm.__patch__(prevVnode, vnode)
}

当然首次 prevVnode 变量的值为 null，则会走到第一个 _ patch_ 方法进行首次渲染。

vnode 的定义

再回到 _update 方法，我们能看到它的入参列表中就有 vnode，再把 vnode 传给 _ patch_ 方法：

//source-code\vue\src\core\instance\lifecycle.js
Vue.prototype._update = function (vnode: VNode, hydrating?: boolean) {
  //...
  const prevVnode = vm._vnode
  //...
  vm._vnode = vnode
  if (!prevVnode) {
    // initial render
    vm.$el = vm.__patch__(vm.$el, vnode, hydrating, false /* removeOnly */)
  } else {
    // updates
    vm.$el = vm.__patch__(prevVnode, vnode)
  }
  //...
}

这个 vnode 对象 就是由 vm._render() 方法执行后得到：

Vue.prototype._render = function (): VNode {
  //...
	vnode = render.call(vm._renderProxy, vm.$createElement)
  //...
  return vnode
}

updateComponent = () => {
  vm._update(vm._render(), hydrating)
}

初始 elm 的挂载

emptyNodeAt 生成 oldVnode 节点

现在我们正式进入 patch 方法，看它最后 vnode.elm 的 dom 元素如何产生？

return function patch (oldVnode, vnode, hydrating, removeOnly) {
	//...
  return vnode.elm
}

我们的 vnode 目前是有定义的，之前已经看过了 render 方法的解析过程，并且 oldVnode 也是存在的（通过 query 选择器取得），所以将进入 else 判断：

return function patch (oldVnode, vnode, hydrating, removeOnly) {
	if (isUndef(vnode)) {
    if (isDef(oldVnode)) invokeDestroyHook(oldVnode)
    return
  }
  //...
  if (isUndef(oldVnode)) {
  }else{
  	// patchNode
  }
  return vnode.elm
}

这里是 else 中的逻辑：

根据 oldVnode.nodeType 来判断是否是个真实元素 isRealElement，因为我们 AST 解析出来的虚拟节点是不包括 nodeType 属性的，所以 isRealElement=false。

另外，hydrating 为 undefined，所以将直接通过 emptyNodeAt 添加一个空节点，vnode 的 tag 属性为当前 dom 的 tagName。

const isRealElement = isDef(oldVnode.nodeType)
if (!isRealElement && sameVnode(oldVnode, vnode)) {
  //...
} else {
  if (isRealElement) {
    if (oldVnode.nodeType === 1 && oldVnode.hasAttribute(SSR_ATTR)) {
      //...
    }
    if (isTrue(hydrating)) {
      //...
    }
    // either not server-rendered, or hydration failed.
    // create an empty node and replace it
    oldVnode = emptyNodeAt(oldVnode)
  }
  //...
}

createElm 创建节点

之后会将原来 oldVnode 的 dom 数据保存到 oldVnode.elm 中，并获取父级元素：

const oldElm = oldVnode.elm
const parentElm = nodeOps.parentNode(oldElm)

之后将使用 vnode，通过 createElm 创建新的虚拟节点，并挂载到 parentElm 上：

// create new node
createElm(
  vnode,
  insertedVnodeQueue,
  oldElm._leaveCb ? null : parentElm,
  nodeOps.nextSibling(oldElm)
)

当然 createElm 也略复杂，但我们能看到其中的 createChildren 和 insert 方法，也能猜到在做子节点的循环遍历，以及子节点的插入操作：

function createElm (
    vnode,
    insertedVnodeQueue,
    parentElm,
    refElm,
    nested,
    ownerArray,
    index
  ) {
	//...
  const data = vnode.data
  const children = vnode.children
  const tag = vnode.tag
  //...
  createChildren(vnode, children, insertedVnodeQueue)
  if (isDef(data)) {
    invokeCreateHooks(vnode, insertedVnodeQueue)
  }
  insert(parentElm, vnode.elm, refElm)
  //...
}

最后将 oldVnode 上的一些旧的事件监听、各种 hook 钩子一并移除掉，再销毁当前元素：

// destroy old node
if (isDef(parentElm)) {
  removeVnodes([oldVnode], 0, 0)
} else if (isDef(oldVnode.tag)) {
  invokeDestroyHook(oldVnode)
}

如此，将新生成的 vnode.elm 树渲染到 html 页面上了。

新 vnode 的更新

patch 中的 updateChildren

在 _update 方法里，第一个 if 判断中 patch 已经在首次渲染的时候走过了，对 vm._vnode 初始化了值（即，prevVnode 非 false），所以当后续数据触发更新，再次执行 _update，则会进入 else 中的 patch 方法：

Vue.prototype._update = function (vnode: VNode, hydrating?: boolean) {
  //...
	const prevVnode = vm._vnode
  vm._vnode = vnode
  if (!prevVnode) {
    // initial render
    vm.$el = vm.__patch__(vm.$el, vnode, hydrating, false /* removeOnly */)
  } else {
    // updates
    vm.$el = vm.__patch__(prevVnode, vnode)
  }
  //...
}

顺着之前的 patch 逻辑，会发现 isRealElement 不再是 false 了，因为此时的 oldVnode 是虚拟节点，就不包含标准的 nodeType 属性，则会跳过 emptyNodeAt 方法，从而进入对应的 if 逻辑条件，进入到 patchVnode 方法：

if (!isRealElement && sameVnode(oldVnode, vnode)) {
  // patch existing root node
  patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly)
}

在 patchVnode 方法中，我们跳过多数目前不太关心的条件，直接进到解析子节点 updateChildren 的判断中，它会解析我们 oldVnode 和 vnode 中子节点，并逐层解析：

function patchVnode (
oldVnode,
 vnode,
 insertedVnodeQueue,
 ownerArray,
 index,
 removeOnly
) {
  //...
  const elm = vnode.elm = oldVnode.elm
  //...
  const oldCh = oldVnode.children
  const ch = vnode.children
  //...
  if (isUndef(vnode.text)) {
    if (isDef(oldCh) && isDef(ch)) {
      if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
    }
    //...
  } else if (oldVnode.text !== vnode.text) {
    nodeOps.setTextContent(elm, vnode.text)
  }
  //...
}

updateChildren 的逻辑相当复杂，可以说是整个 vnode 和 oldVnode 之间 diff 对比的核心：

function updateChildren (parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
    let oldStartIdx = 0
    let newStartIdx = 0
    let oldEndIdx = oldCh.length - 1
    let oldStartVnode = oldCh[0]
    let oldEndVnode = oldCh[oldEndIdx]
    let newEndIdx = newCh.length - 1
    let newStartVnode = newCh[0]
    let newEndVnode = newCh[newEndIdx]
    let oldKeyToIdx, idxInOld, vnodeToMove, refElm

    const canMove = !removeOnly
    //...

    while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      if (isUndef(oldStartVnode)) {
        oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
      } else if (isUndef(oldEndVnode)) {
        oldEndVnode = oldCh[--oldEndIdx]
      } else if (sameVnode(oldStartVnode, newStartVnode)) {
        patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
        oldStartVnode = oldCh[++oldStartIdx]
        newStartVnode = newCh[++newStartIdx]
      } else if (sameVnode(oldEndVnode, newEndVnode)) {
        patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
        oldEndVnode = oldCh[--oldEndIdx]
        newEndVnode = newCh[--newEndIdx]
      } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
        patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
        canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
        oldStartVnode = oldCh[++oldStartIdx]
        newEndVnode = newCh[--newEndIdx]
      } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
        patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
        canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
        oldEndVnode = oldCh[--oldEndIdx]
        newStartVnode = newCh[++newStartIdx]
      } else {
        //...
        newStartVnode = newCh[++newStartIdx]
      }
    }
  if (oldStartIdx > oldEndIdx) {
    refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
    addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
  } else if (newStartIdx > newEndIdx) {
    removeVnodes(oldCh, oldStartIdx, oldEndIdx)
  }
}

所以下面我会根据一个简单的 demo，来示例新老节点更新的 diff 对比过程。

详解 updateChildren 中的 diff 过程

准备新老 node

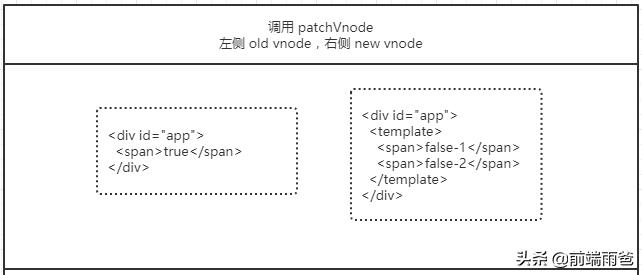

通过 v-if 来切换的两个不同标签模板内容，来模拟新老节点（oldVnode 和 vnode）：

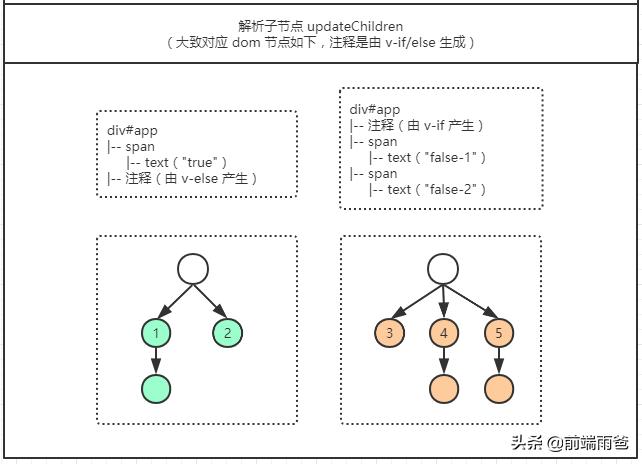

通过 updateChildren 剥离出子节点

注意 text 第二级的子元素本篇不做判断。

4种解析条件判断过程

在 updateChildren 方法中，一般都会通过如下 4种核心判断，对不同子元素进行比较：

while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
  if (isUndef(oldStartVnode)) {
  	//...
  }else if (sameVnode(oldStartVnode, newStartVnode)) {
    patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
    oldStartVnode = oldCh[++oldStartIdx]
    newStartVnode = newCh[++newStartIdx]
  } else if (sameVnode(oldEndVnode, newEndVnode)) {
    patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
    oldEndVnode = oldCh[--oldEndIdx]
    newEndVnode = newCh[--newEndIdx]
  } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
    patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
    canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
    oldStartVnode = oldCh[++oldStartIdx]
    newEndVnode = newCh[--newEndIdx]
  } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
    patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
    canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
    oldEndVnode = oldCh[--oldEndIdx]
    newStartVnode = newCh[++newStartIdx]
  }else {
    //...
  }
}

首先，会用 oldStartIdx，oldEndIdx 和 newStartIdx，oldEndIdx 来分别表示 oldCh 和 newCh 子节点队列的起始和结束位置。

然后，依次对比 oldStartVnode 和 newStartVnode、oldEndVnode 和 newEndVnode、oldStartVnode 和 newEndVnode、oldEndVnode 和 newStartVnode 四种位置的对比方式来判断比较节点是否是"相同的"虚拟节点？

当然 sameVnode 方法是有特殊条件的，必须节点上 key 属性一致并且 tag、isComment、data、inputType 一致，或者和其他一些属性一致才算相同元素：

function sameVnode (a, b) {
  return (
    a.key === b.key && (
      (
        a.tag === b.tag &&
        a.isComment === b.isComment &&
        isDef(a.data) === isDef(b.data) &&
        sameInputType(a, b)
      ) || (
        isTrue(a.isAsyncPlaceholder) &&
        a.asyncFactory === b.asyncFactory &&
        isUndef(b.asyncFactory.error)
      )
    )
  )
}

下面展示就目前的 demo 节点是如何在这几种判断中"游走的"：

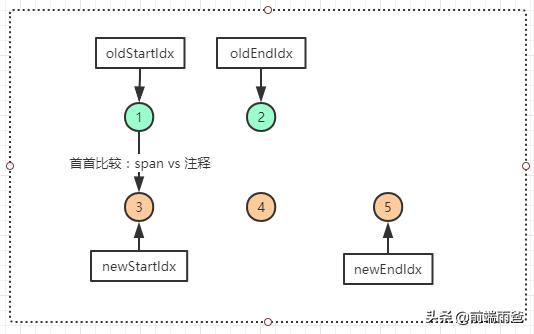

首先 oldCh 和 ch 的 start 坐标都在第一个元素。第一次：先对比新老节点的首个元素（1 vs 3）：

目前，我们这两个元素分别是 span 标签和注释标签，肯定不符合 sameVnode 的判断。

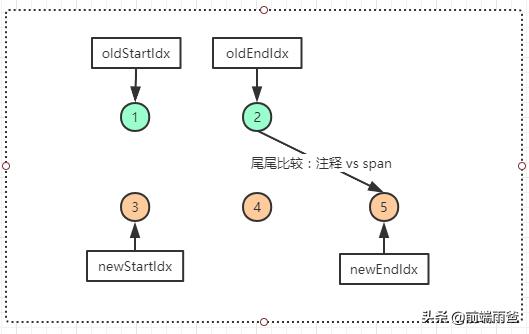

然后第二次：判断两个末尾元素是否相同（2 vs 5）：

很不凑巧，这两者也是不一致。

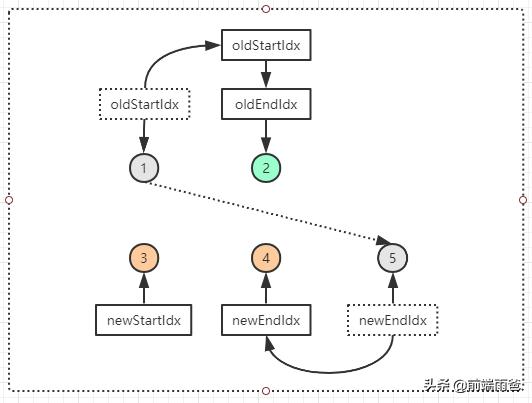

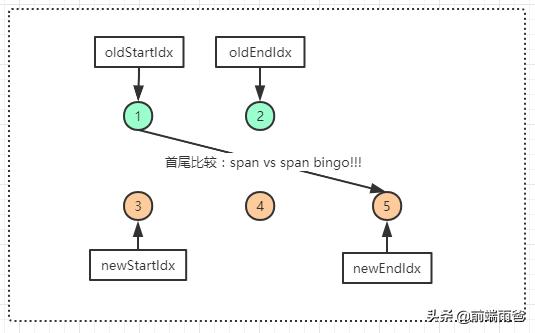

第三次，判断老节点的首个元素和新节点的末元素（1 vs 5）：

这两个 tag 都是 span 标签，虽然他们的内容 text 不一致，当然这会交给内部调用的 patchVnode 继续往下一级比较（这里第二级的 children 元素不做展开，最终他们是替换 text 内容）：

else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
  patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx)
  canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
  oldStartVnode = oldCh[++oldStartIdx]
  newEndVnode = newCh[--newEndIdx]
}

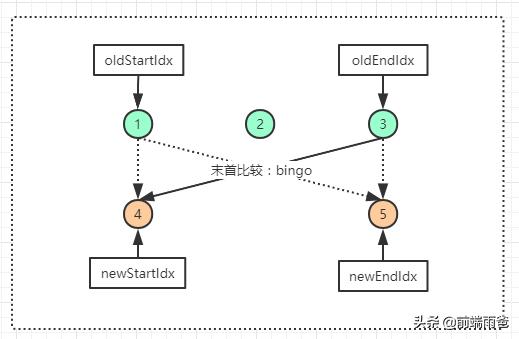

这里运气比较好，第三次就匹配到了，如果这次没有匹配中，将拿老节点的末个元素和新节点的首个元素对比（2 vs 3，这里不做展开）

该判断内会对 oldStartIdx+1，newEndIdx-1 做偏移操作，并且挪到新位置：

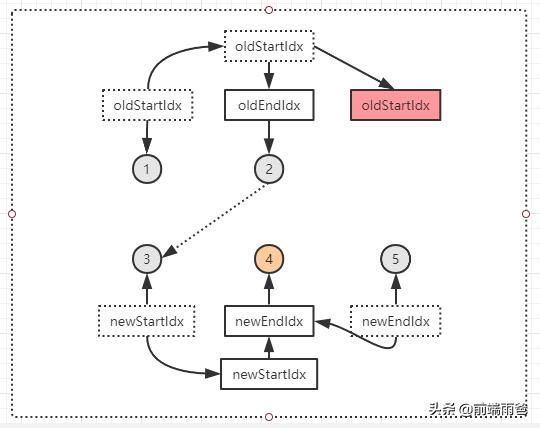

这一轮 while 结束了，注意 oldStatrIdx 和 newEndIdx 已经指向定位置（如果以上被其他条件匹配中，是会有不同偏移方式的）。

之后，将通过 while 再一次进入这四种条件的判断，还是从首个元素开始判断，因为 1 和 5 已在上次判断中匹配过了，对应索引已经变更，这里将从 2 和 3 两个新的首个元素开始：

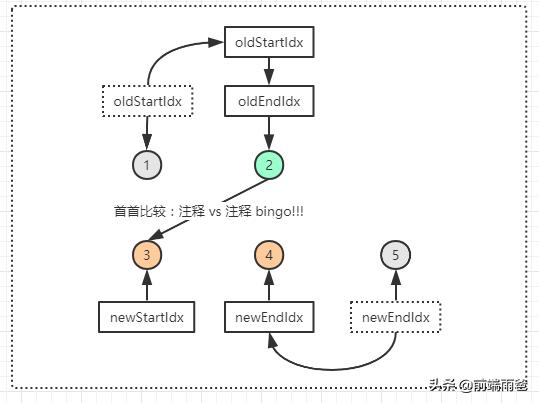

由于这两个元素都是注释元素，所以 sameVnode 匹配一致。

之后，再次偏移 oldStartIdx 和 newStartIdx 位置，最后 oldStartIdx 溢出到 oldCh 之外，之后进入 while 循环将不再符合条件：

但是我们 节点4 还未被处理过，这将走到 while 外的那段逻辑：

if (oldStartIdx > oldEndIdx) {
  refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
  addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
} else if (newStartIdx > newEndIdx) {
  removeVnodes(oldCh, oldStartIdx, oldEndIdx)
}

目前会进入 addVnodes 方法，将 节点4 作为 refElm 挂载到 parentElm 中（oldCh 解析完毕）；

相反，如果 newStartIdx > newEndIdx ，则会通过 removeVnodes 方法，移除 oldCh 中的部分元素。（ch 解析完毕。不全面的理解：四种判断中，如果多数匹配到 oldEndVnode vs newStartVnode 条件，将使得 newStartIdx 增大，导致大于 newEndIdx，或者 oldCh 数量大于 endCh 等），

如此，整个 oldVnode.elm 将更新至最新结果，return 给 vm.$el 渲染到页面上。

有关 key 属性的判断

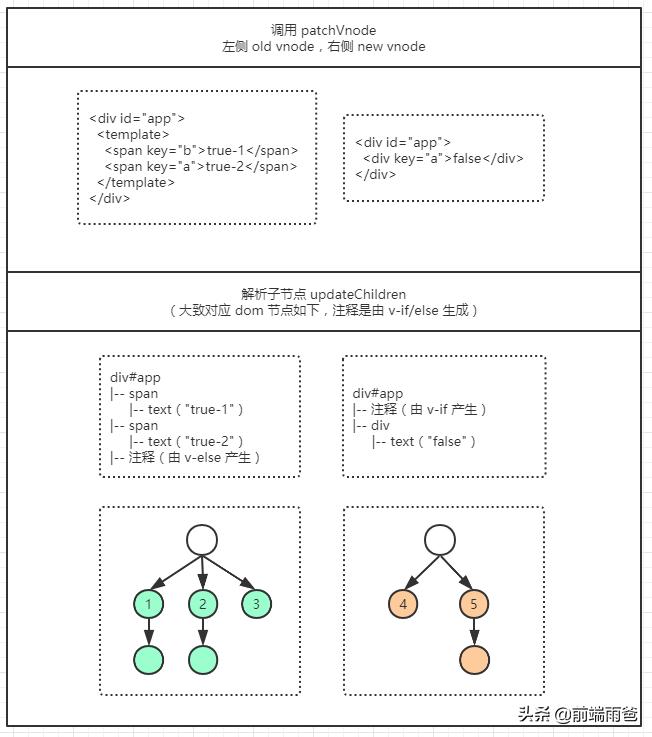

有注意到，上面将 4种条件判断时，没有讲 while 中 else 的逻辑，这块内容将涉及 key 属性的逻辑：

while(){
	else {

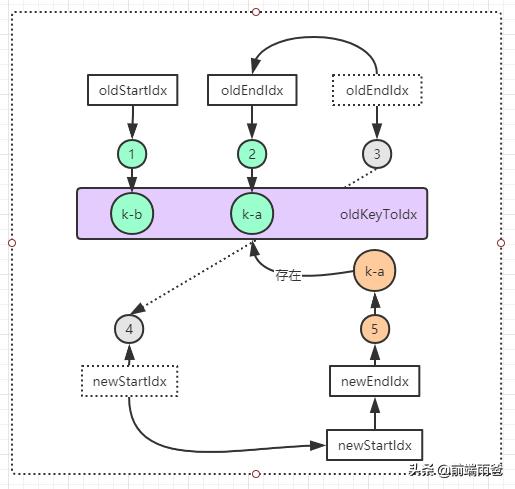

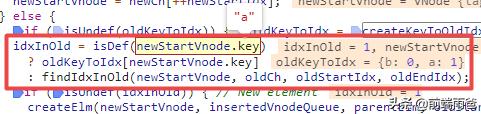

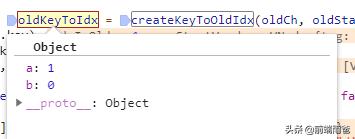

        if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
        idxInOld = isDef(newStartVnode.key)
          ? oldKeyToIdx[newStartVnode.key]
          : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
        if (isUndef(idxInOld)) { // New element
          createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
        } else {
          vnodeToMove = oldCh[idxInOld]
          if (sameVnode(vnodeToMove, newStartVnode)) {
            patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
            oldCh[idxInOld] = undefined
            canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
          } else {
            // same key but different element. treat as new element
            createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
          }
        }
        newStartVnode = newCh[++newStartIdx]
   }
}

平时我们编写业务代码时，一定会遇到不同 input 标签在做 v-if/else 之类的切换时，导致 value 还停留在上面，vue 官方也给了示例：使用 key 来解决；同时 key 也建议在 v-for 中使用，以便提升性能。

现在我们逐步看下 vnode 上设置 key 属性是如何工作的？

在 oldCh 中解析 key，组成老节点的 key 集合

在 oldCh 子节点集合中，从 oldStartIdx 开始，到 oldEndIdx 结束，取存在 key 的元素，对应 value 为索引值：

oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)

function createKeyToOldIdx (children, beginIdx, endIdx) {
  let i, key
  const map = {}
  for (i = beginIdx; i <= endIdx; ++i) {
    key = children[i].key
    if (isDef(key)) map[key] = i
  }
  return map
}

判断老节点 key 集合中是否存在新节点 key

如果当前新节点 newStartVnode 存在 key 属性，则会判断该 key 是否是老节点 key 集合之一？如果不是，则会通过 sameVnode 依次比较 oldCh 中所有元素，哪个和 newStartVnode 为"相同元素"：

idxInOld = isDef(newStartVnode.key)
          ? oldKeyToIdx[newStartVnode.key]
          : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)

function findIdxInOld (node, oldCh, start, end) {
  for (let i = start; i < end; i++) {
    const c = oldCh[i]
    if (isDef(c) && sameVnode(node, c)) return i
  }
}

idxInOld 不存在

如果 idxInOld 不存在，则会把 newStartVnode 节点作为新节点，通过 createElm 加入到 parentElm 中：

createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)

idxInOld 存在

通过 oldCh[idxInOld] 取得将要移动的元素节点 vnodeToMove：

vnodeToMove = oldCh[idxInOld]

把 vnodeToMove 和 newStartVnode 做 sameVnode 比较：

if (sameVnode(vnodeToMove, newStartVnode)) {
  patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx)
  oldCh[idxInOld] = undefined
  canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
} else {
  // same key but different element. treat as new element
  createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx)
}

如果是"相同元素"，则会通过 patchVnode 来做节点间的交换操作。之后为 oldCh[idxInOld] 做置空，以免后续 findIdxInOld 方法还会匹配到结果。

接着把 vnodeToMove.elm 节点加入到 oldStartVnode.elm 之前，结束。

相反 else，通过 createElm 把 newStartVnode 加入到 parentElm 中。

demo 示意

对此过程也做了一个 demo 用于示意：

首先是我们模板中，新老节点树的说明：

然后在 while 判断中，命中于：oldEndVnode, 和 newStartVnode 的判断：

并且偏移 oldStartIdx 和 newEndIdx 的索引位置，再次进入 while 循环，这次将直接进入 else 的逻辑：

分别提取出每个 oldCh 子节点集合的 key 属性，整合到 oldKeyToIdx 中：

然后判断当前 newStartIdx.key 是否属于 oldKeyToIdx 之中：

这里的 节点5 和 节点2 的 key 相同（key=a）。

最后比较这两个节点，是否是 sameVnode，是的话：通过 patchNode 做节点更新操作，将 oldCh[idxInOld] 新节点插入至 parentElm，清空老节点 oldCh[idxInOld]；

反之，根据 newStartIVnode 创建新节点，挂载到 parentElm 中。

可能会问 节点1 怎么办？因为每次 else 执行后，会对 newStartIdx 做+1操作，所以以上步骤结束后，newStartIdx 将溢出于 ch 队列；之后会匹配到 newStartIdx > newEndIdx 的判断，从而通过 removeVnodes 溢出 oldCh 中相关元素。

补充：有关 document 的 node 操作

insertBefore 和 nextSibling

基于如下 vue 涉及的源码：

nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))

通过一个 demo 来熟悉下 insertBefore 和 nextSibling 有什么用？（一段简单的 html，ul 下依次显示三个 li 标签）

<ul id="app">
  <li id="one">1</li>
  <li id="two">2</li>
  <li>3</li>
</ul>

接下来我在 id=app 父节点下，提取出 id=one 的 dom 节点，并把它插入到最后个 li 标签之前：

let parentElm = document.getElementById('app');
let startNode = document.getElementById('one');
let restNode = document.getElementById('two').nextSibling;
parentElm.insertBefore(startNode, restNode);

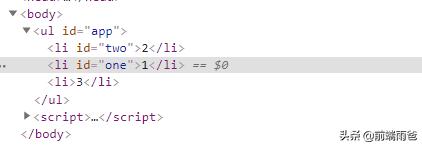

一顿操作后，页面就会如下显示：
