1、考查重点
本文将利用两张遥控器的概念草图来进行零件的曲面建模，并对这种消费类的产品的一般过程进行全简要的介绍。
一般建模流程：
1） 布局概念图或参考图——通过各视图方向的参考图来引导建模，为轮廓的描绘提供一个参考。
2） 分型线（面）——在建模前提前确定好分型线/面可更好地帮助我们创建拔模角。
3） 轮廓曲线——对于一般的消费产品而言，外形通常要求有平滑而光顺的外形，因此样条曲线的使用是必然选择，直线和圆弧线也可通过套合样条曲线来进行光顺。
4） 放样、扫描、边界曲面等——灵活运用各种曲面工具来获得零件主要特征面，适当的利用延展、直纹曲面等辅助工具。
5） 填充、缝合曲面——对于一些孔隙的处理，使用填充通常是更高效的方法，然后将曲面进行缝合以得到闭合的曲面实体或实体。
6） 镜像和阵列——对于有规律的重复的零件，可使用镜像或阵列来提高建模效率。
7） 设计更改——模型完成后，根据评估和设计需要对相应的特征进行修改和变更，具体按实际情况结合前面介绍的各种建模技术进行。
2、 实例操作
步骤1 布局草图
新建零件"遥控器外形.sldprt"，选择零件模板，单位为mm，在右视面绘制一条参考水平直线，然后单击【工具】/【草图工具】/【草图图片】，选择图片"side-view.tif"，单击【打开】，宽度输入149，调整图片位置如下，【透明度】选择【用户定义】，透明度为1，用取色器在图片的白色位置取色作为透明色，如下图所示，单击【√】，退出草图。

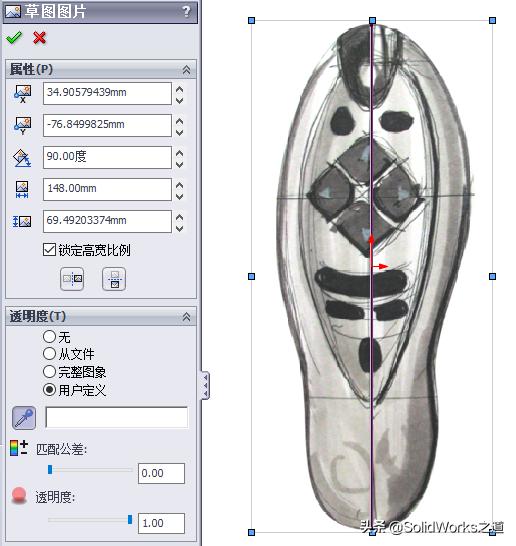

在上视面插入草图，单击【工具】/【草图工具】/【草图图片】，选择图片"top-view.tif"，单击【打开】，角度为90度，宽度输入148，调整图片位置如下，透明度设置同上，如下图所示，单击【√】，退出草图。
步骤2 创建分型面

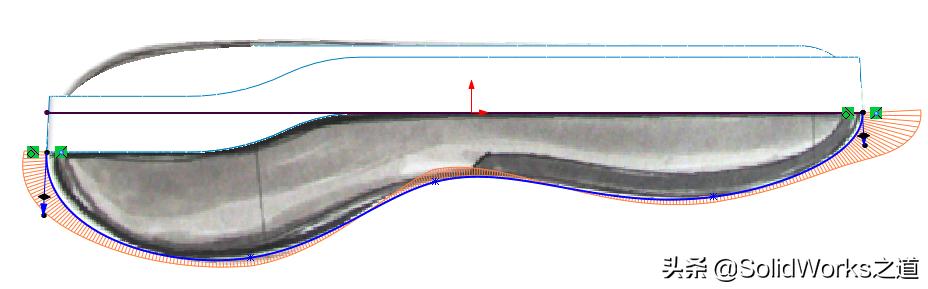

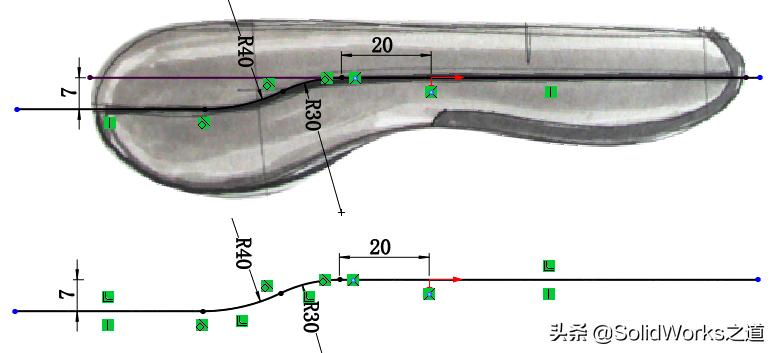

在右视面插入草图，绘制如下所示的草图，然后选中所有的线段，单击【套合样条曲线】，【参数】为【约束】，其余默认，单击【√】，如下图所示。

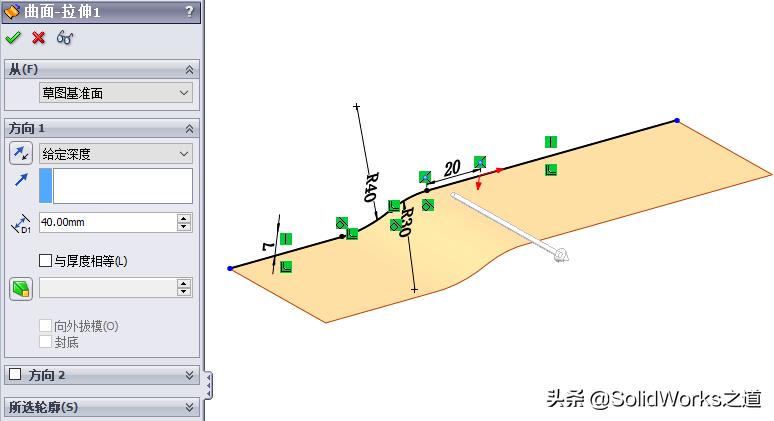

然后单击【拉伸曲面】，深度为40，单击【√】，如下图所示。

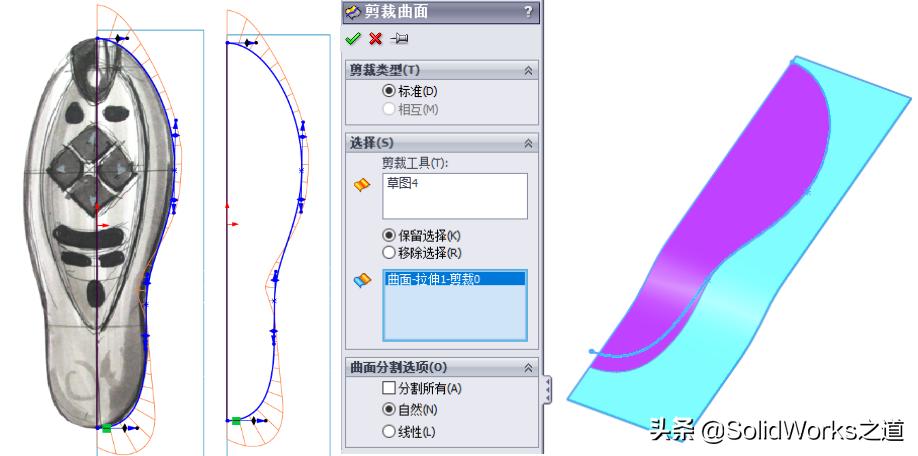

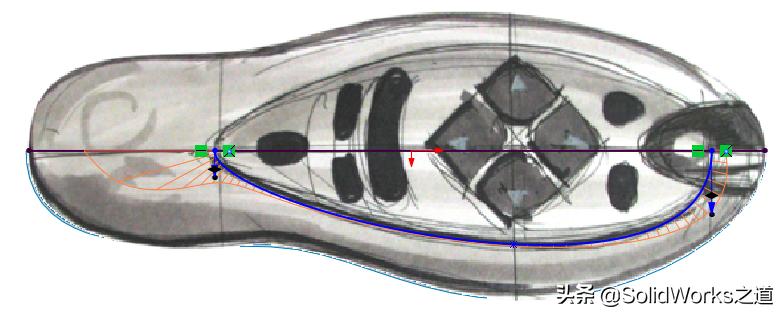

在上视面插入草图绘制一条4点样条曲线，两端点控标为水平约束，调整各控标以吻合图片，退出草图。单击【剪裁曲面】，类型为【标准】，工具为4点样条曲线，勾选【保留选择】，选择紫色面，单击【√】，如下图所示。
步骤3 放样曲面

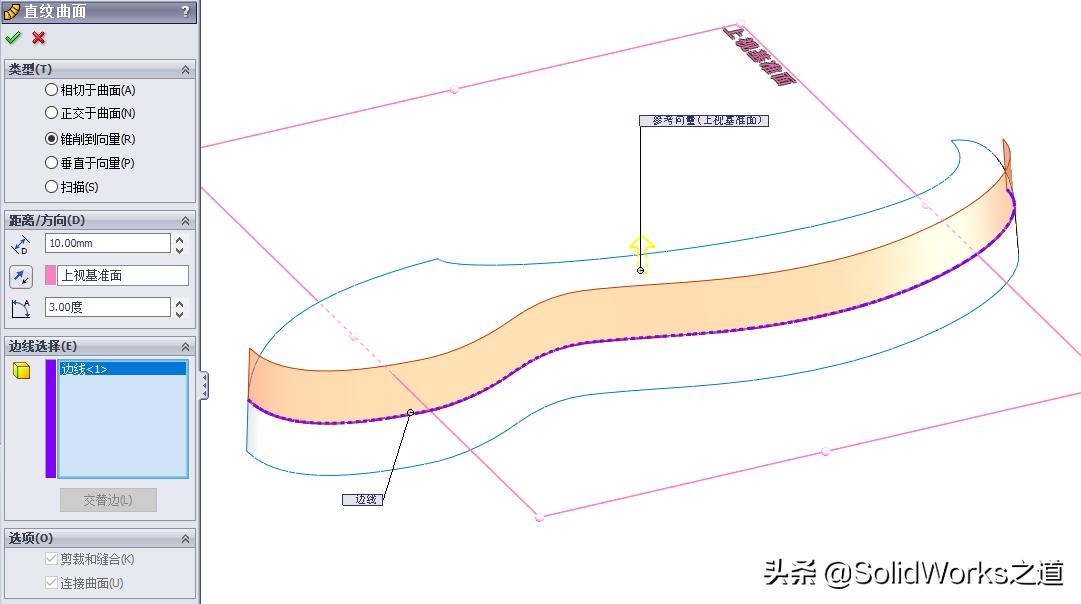

单击【直纹曲面】，类型为【锥削到向量】，参考向量为上视面，距离为10，反向，角度为3度，选择下图所示的边线，单击【√】。

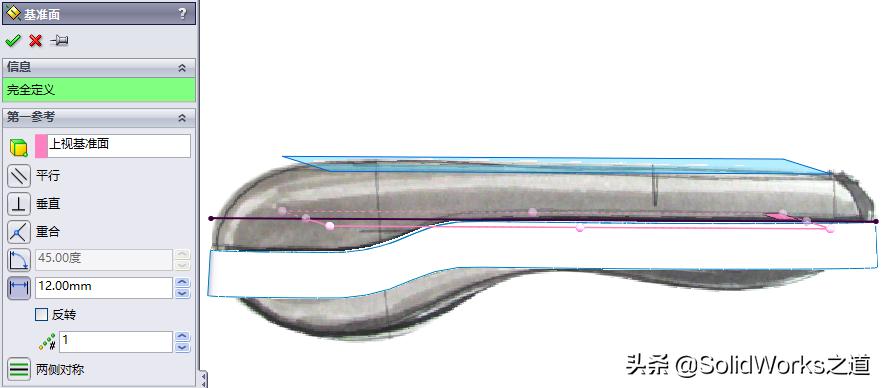

创建一个与上视面等距12mm的基准面，然后在基准面上绘制一条3点样条线作为引导线，两端点与布局草图的水平直线端点重合，端点控标为水平约束，如下图所示。

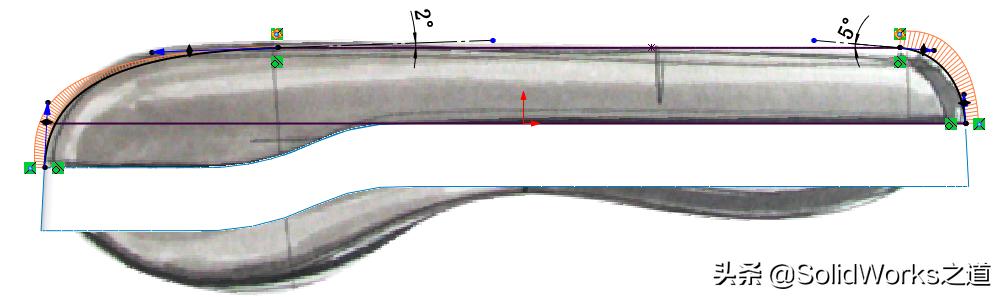

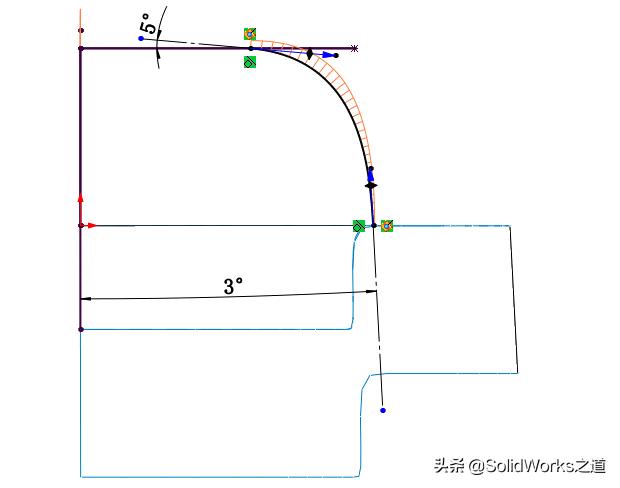

在右视面上插入草图绘制两条放样轮廓样条线（2点式），一端与直纹曲面相切，另一端为角度约束，如下图所示。

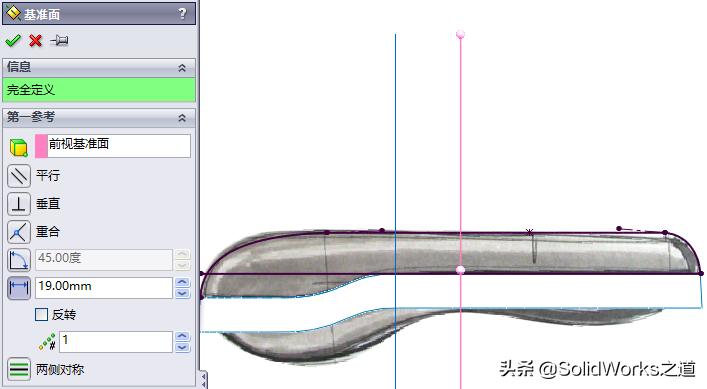

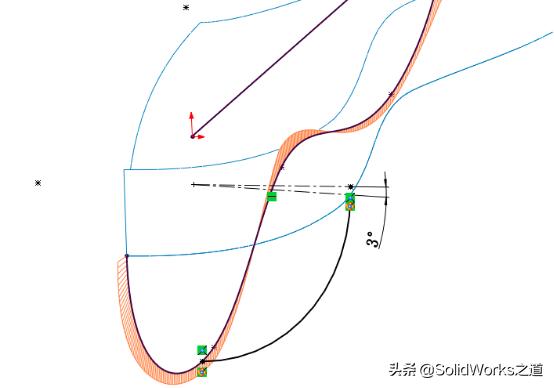

创建一个与前视面等距19mm的基准面，然后在基准面上绘制一条2点样条线作为中间轮廓，两端点分别引导线草图和直纹面边线穿透，其余如下图所示。
单击【放样曲面】，从左到右依次选择下图的轮廓线，其中右视面上的两条线需要配合SelectionManger中的【选择开环】来进行，【起始/线束约束】均为【垂直于轮廓】，引导线选择草图5中的3点式样条线和直纹曲面的边线，如下图所示。
步骤4 添加放样截面
切换视图方向为前视，可见放样曲面在画圈处并不十分光滑，如下图所示。

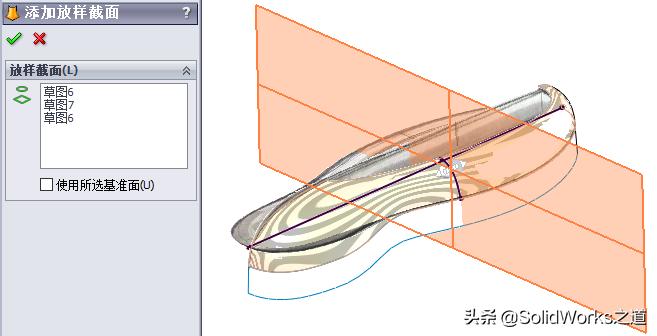

右键单击放样曲面，选择【添加放样截面】，图形区出现一临时基准面及其与放样面的交线，拖动中间的箭头可移动基准面，拖拽基准面的外边线可其进行旋转，将基准面调整到合适的位置，单击【√】，如下图所示。
展开特征"曲面-放样1"，编辑新添加的截面"草图8"，它采用临时基准面，可将其替换为指定面，将其修改为与中间轮廓相似，构造线与中间轮廓相应的构造线平行，如下图所示，退出草图并重建模型。
步骤5 下半部分曲面建模
单击【直纹曲面】，类型为【锥削到向量】，参考向量为上视面，距离为10，角度为3度，选择下图所示的边线，单击【√】。

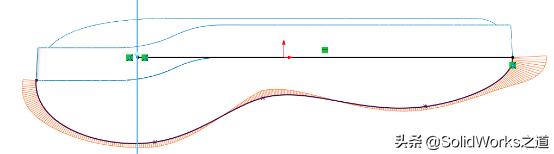

隐藏先前的直纹曲面，显示布局草图，在右视面上插入草图绘制一条5点样条线作为扫描引导线，端点处与刚创建的直纹面相切，如下图所示。

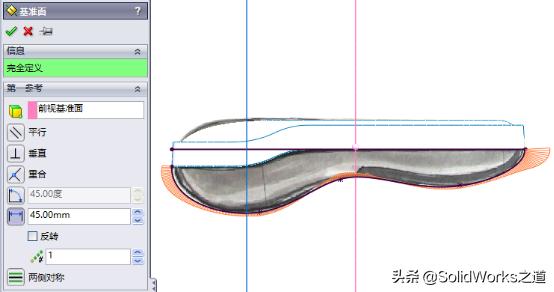

隐藏先创建一个与前视面等距45的基准面，在右视面插入草图，绘制一条水平直线作为扫描路径，一端与引导线重合，另一端与基准面重合，如下图所示。
在基准面上插入草图，绘制一段椭圆弧，如下图所示。

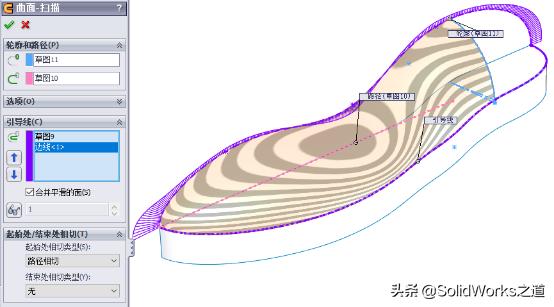

单击【扫描曲面】，轮廓选择椭圆弧，路径选择水平直线，引导线选择5点样条线和直纹面边线，起始处与路径相切，单击【√】。
单击【剪裁曲面】，类型为【标准】，工具为基准面3（扫描轮廓基准面），勾选【保留选择】，选择紫色面，单击【√】，如下图所示。
在右视面插入草图，将扫描曲面的引导线草图【转换实体引用】，然后截断，如下图，单击【拉伸曲面】，深度10，反向，单击【√】，如下图所示。

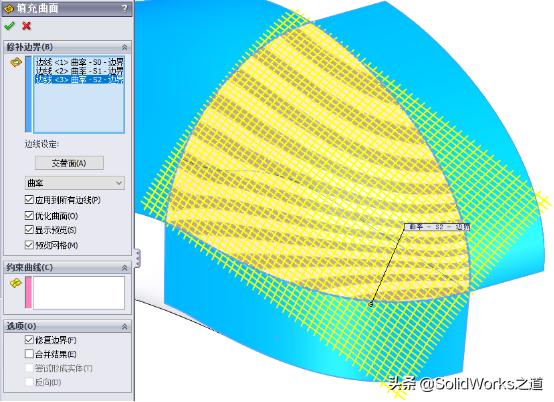

单击【填充曲面】，选择下图所示的3条边，边线设定为【曲率】，勾选【应用到所有边线】，单击【√】，如下图所示。

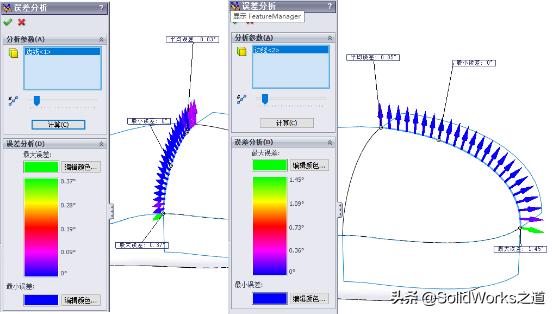

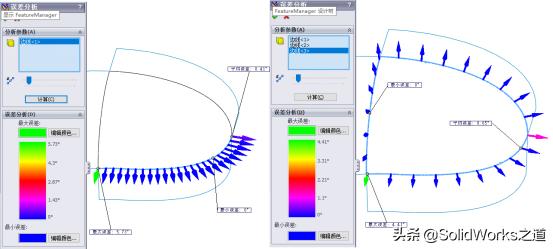

编辑特征“曲面填充1”，勾选【合并结果】，依次对填充面的边线进行【误差分析】，平均误差在0.03~0.06度范围内，结果还是可以接受的，如下图所示。注：【误差分析】仅对曲面间的公共边可用，所以需要合并曲面。
完成分析后，再次编辑特征“曲面填充1”，去除勾选【合并结果】。
步骤6 形成实体

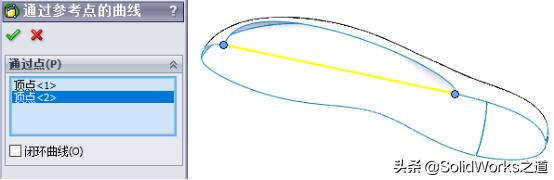

单击【通过参考点的曲线】，选择下图中的两点，单击【√】。

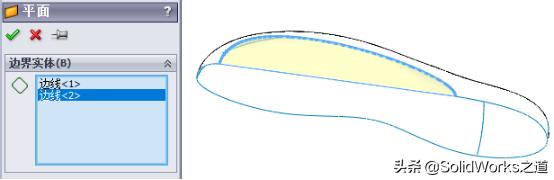

单击【平面区域】，选择刚创建的曲线和图示连线，单击【√】。

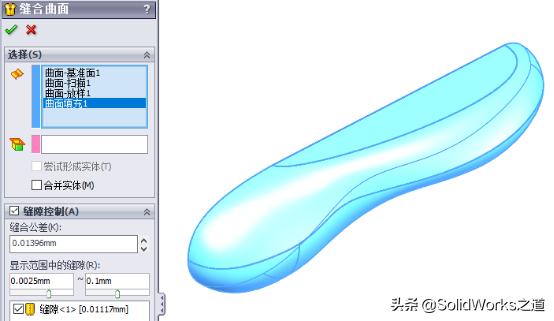

单击【缝合曲面】，下图中的四个曲面，勾选【缝隙控制】中的所有选项，单击【√】。

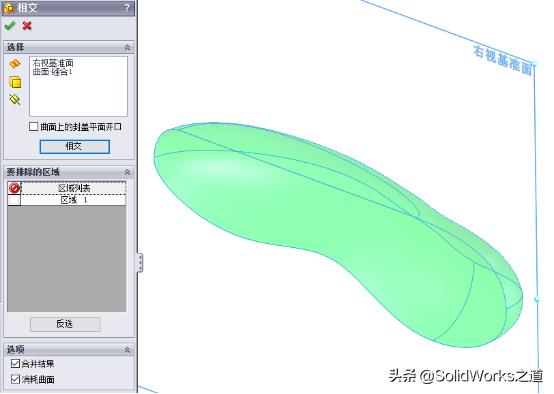

单击【插入】/【特征】/【相交】，选择缝合曲面与右视面，单击【相交】，勾选【合并结果】和【消耗曲面】，单击【√】，如下图所示。
单击【镜向】，以端面镜向相交实体，单击【√】，如下图所示。
步骤7 替换面

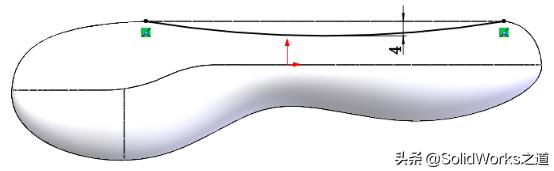

在右视面绘制草图，用3点圆弧创建一段圆弧线，如下图所示。

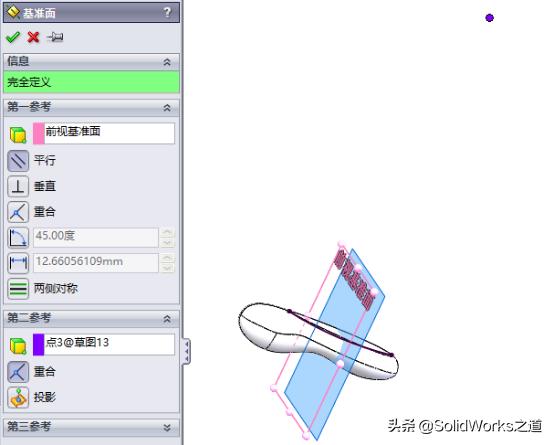

创建一个与前视面平行且与上面圆弧中心重合的基准面，然后在基准面上绘制一圆弧，端点与边线穿透，在圆弧上添加一草图点与上面的圆弧穿透，如下图所示。

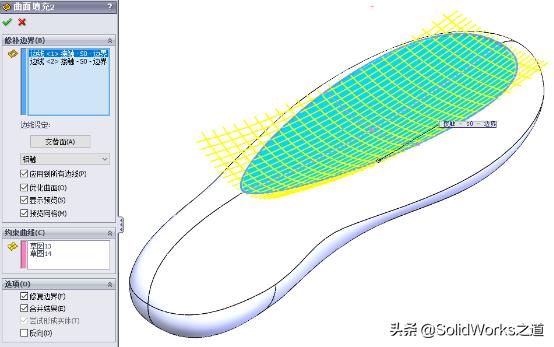

单击【填充曲面】，选择下图所示的2条边，边线设定为【相触】，勾选【应用到所有边线】、【修复边界】和【合并结果】，单击【√】，如下图所示。注：当所有的边界线属于同一个实体模型时，填充曲面可实现替换曲面的功能。
步骤8 创建圆顶

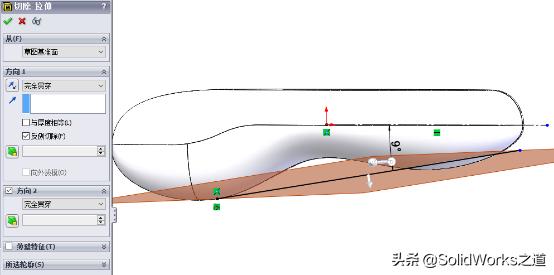

在右视面绘制如下的草图，单击【拉伸-切除】，勾选【反侧切除】，如下图所示。

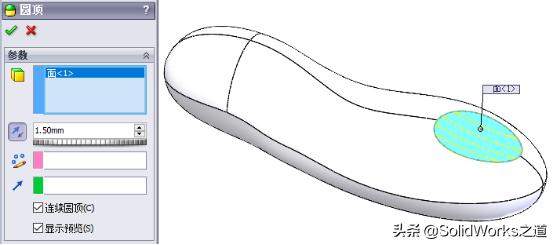

单击【插入】/【特征】/【圆顶】，选择切除平面，距离为1.5，单击【反向】，勾选【连续圆顶】，单击【√】，如下图所示。
保存并关闭文件。

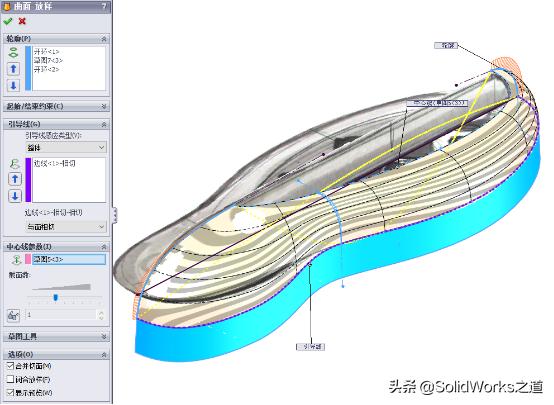

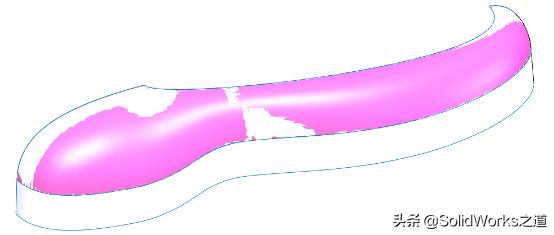

注：对于步骤3中的放样曲面，也可采用中心线放样，最终的效果与原结果相差不大，如下图所示，紫红的为中心线放样曲面。曲面建模有很多种方式可达成目的，因此大家可尽量尝试适合自己的不同方法。
实例文件源：/s/1Z0VHgwyyZnTEsss3plOcpw
提码：ccgf
软件版本13SP5
