电商巨头Amazon亚马逊，在智能音箱海外市场凭借较早的布局，一直占据着较高的市场份额。据调研机构数据显示，时至今日，亚马逊Echo系列仍是美国市场最受欢迎的智能音箱，市场占有率近七成，占据主导地位。
此前我爱音频网曾经拆解过：Amazon亚马逊 Echo Show 5智能音箱、亚马逊Echo Show智能音箱、亚马逊 echo dot智能音箱三款音箱产品，以及亚马逊 Echo buds 真无线主动降噪耳机。
今天我们要拆解的是亚马逊在去年9月推出的 Echo Show 8带屏智能音箱，8是指屏幕尺寸为8英寸，介于Echo Show（10.1英寸）和Echo Show 5之间。亚马逊还为其推出了新的软件功能，包括与其他Echo设备视频/音频群组聊天、面向儿童推出的内容和游戏包FreeTime，甚至是Food Network Kitchen的付费视频订阅服务。
与其说是一个智能音箱，亚马逊Echo Show 8看上去更像是一块“智慧屏”了，其内部构造如何，我们一起来看详细的拆解吧~
一、亚马逊 Echo Show 8 开箱

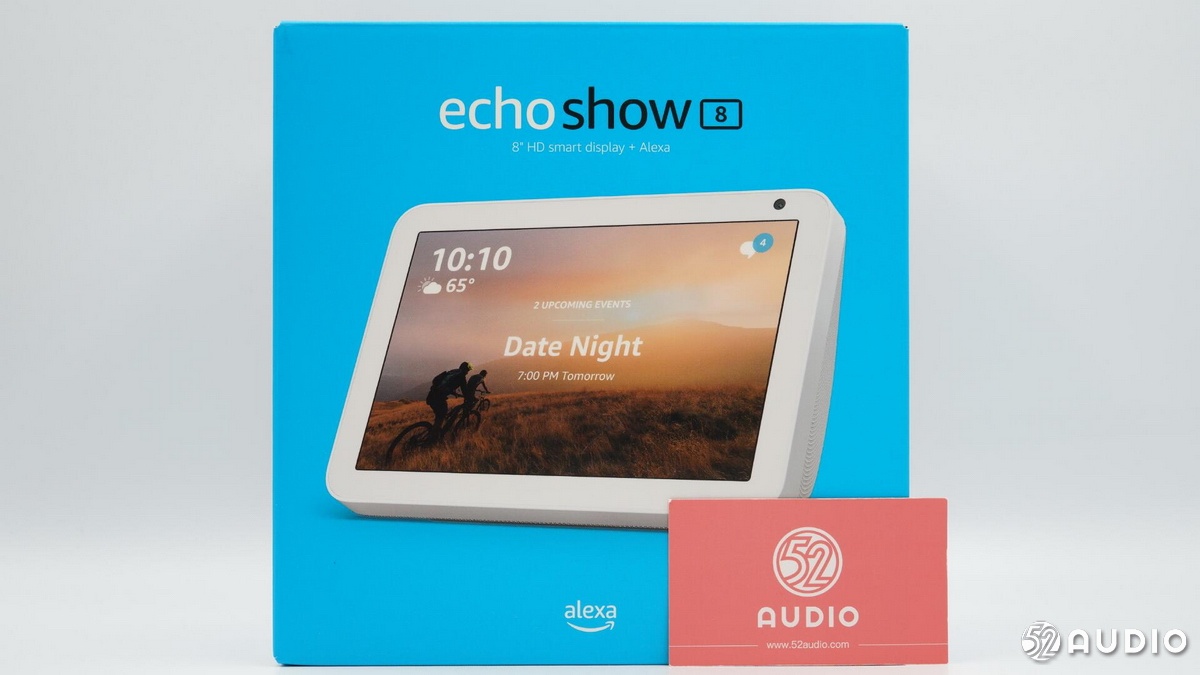

亚马逊耳机和音箱产品外包装都是这个鲜明的蓝色，正面是音箱的渲染图，屏幕上是锁屏界面，有事件提醒信息。产品型号echo show 8，8英寸智能显示屏+Alexa语音助手。
包装盒背面是Alexa语音助手的功能演示，Echo把你连接到Alexa，通过用语音控制你的世界，可以让生活简单一些。下面还介绍了一些使用语法。
包装盒侧面信息，有七个产品特色功能：8英寸高清屏、可遮挡的摄像头、立体声扬声器、3.5mm音频输出接口、蓝牙连接、远场语音控制、麦克风和相机一键开启或关闭。
包装盒侧面还有为音箱提供内容服务的品牌。
音箱有单独的包装，外型像一个公文包，上面是亚马逊的笑脸Logo。

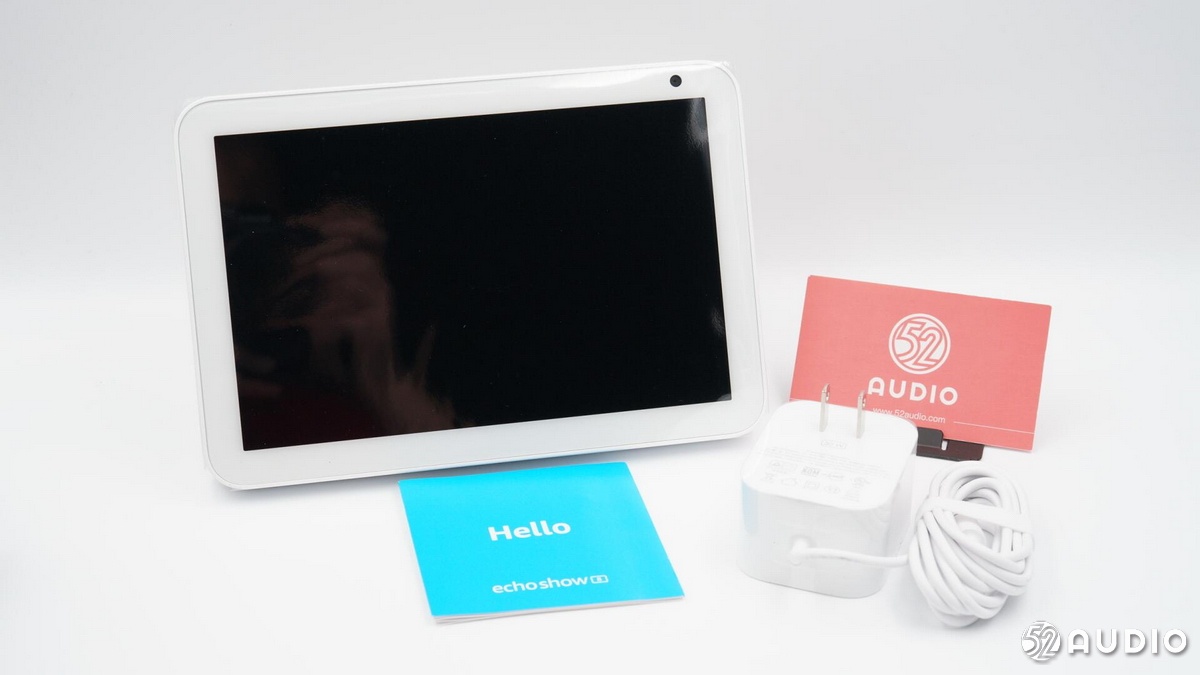

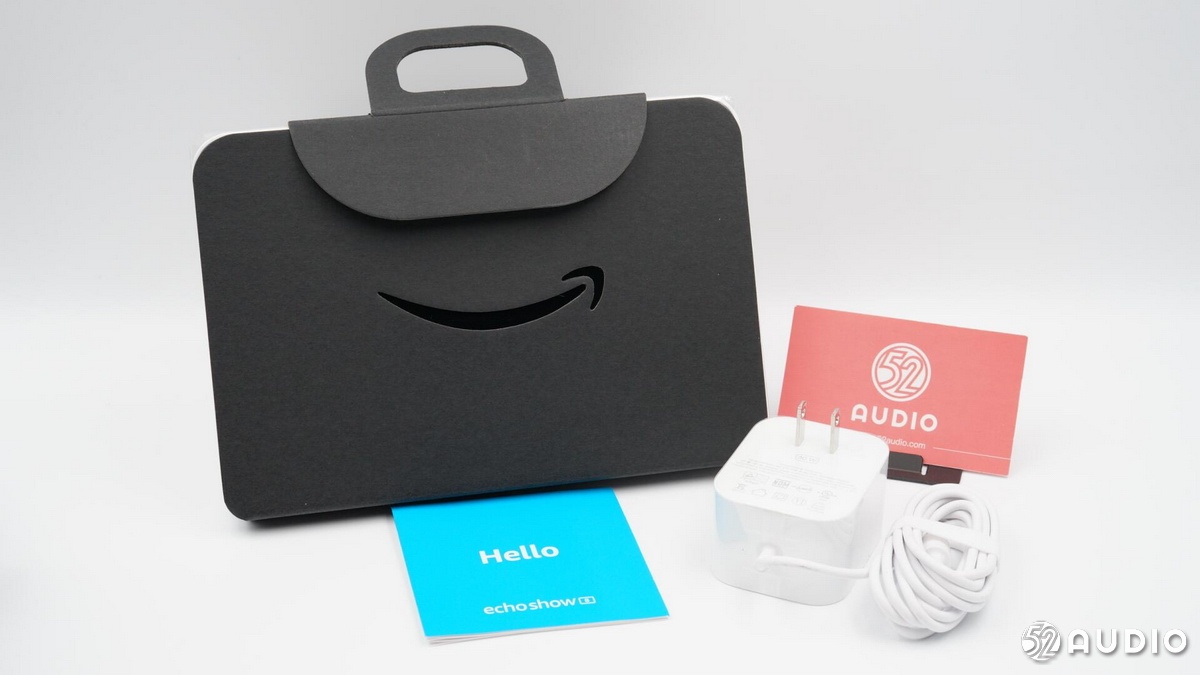

包装盒内物品， 亚马逊Echo Show 8智能音箱、电源线和说明书。

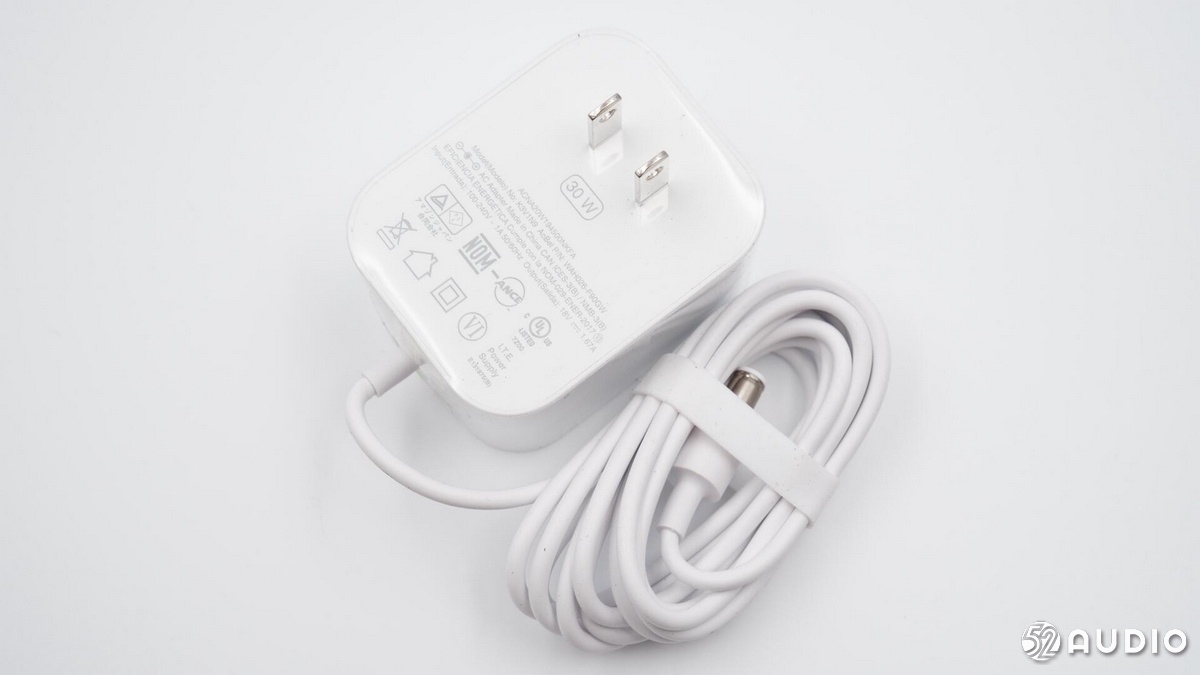

白色的电源适配器，比Echo Show 5白色充电头+黑色线材好看一点。

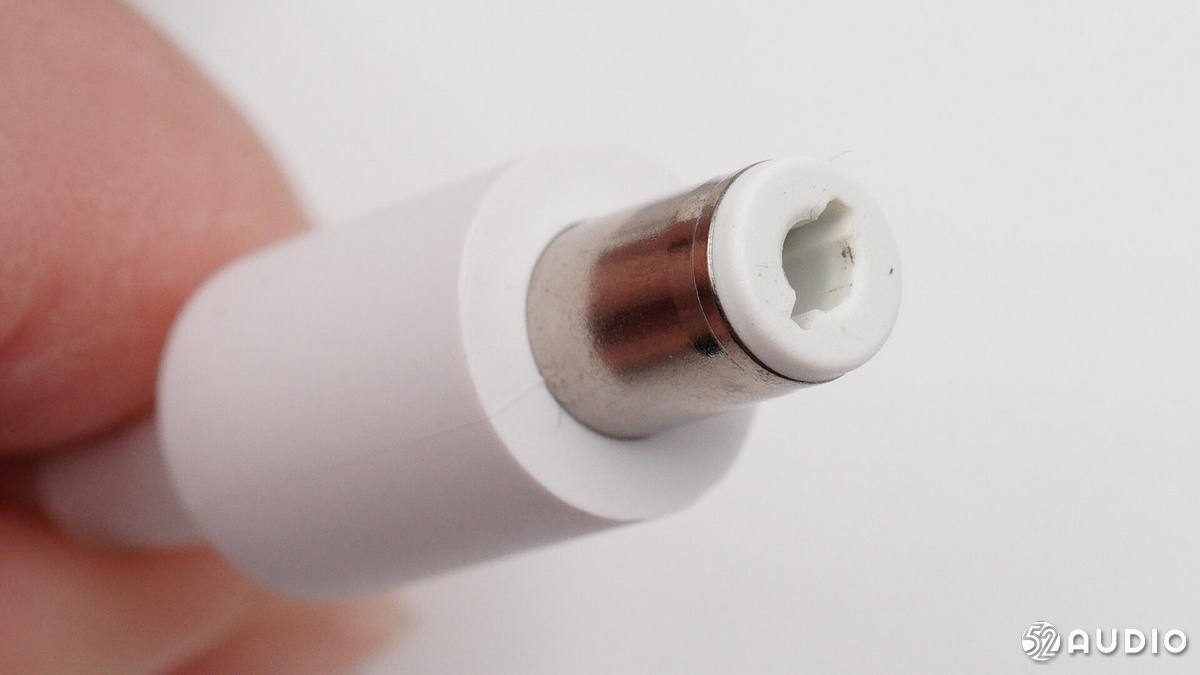

电源线输出端为常规DC圆口。
30W电源适配器特写，型号：K3V1N9，输入：100-240V~1A 50/60Hz，输出18V⎓1.67A。

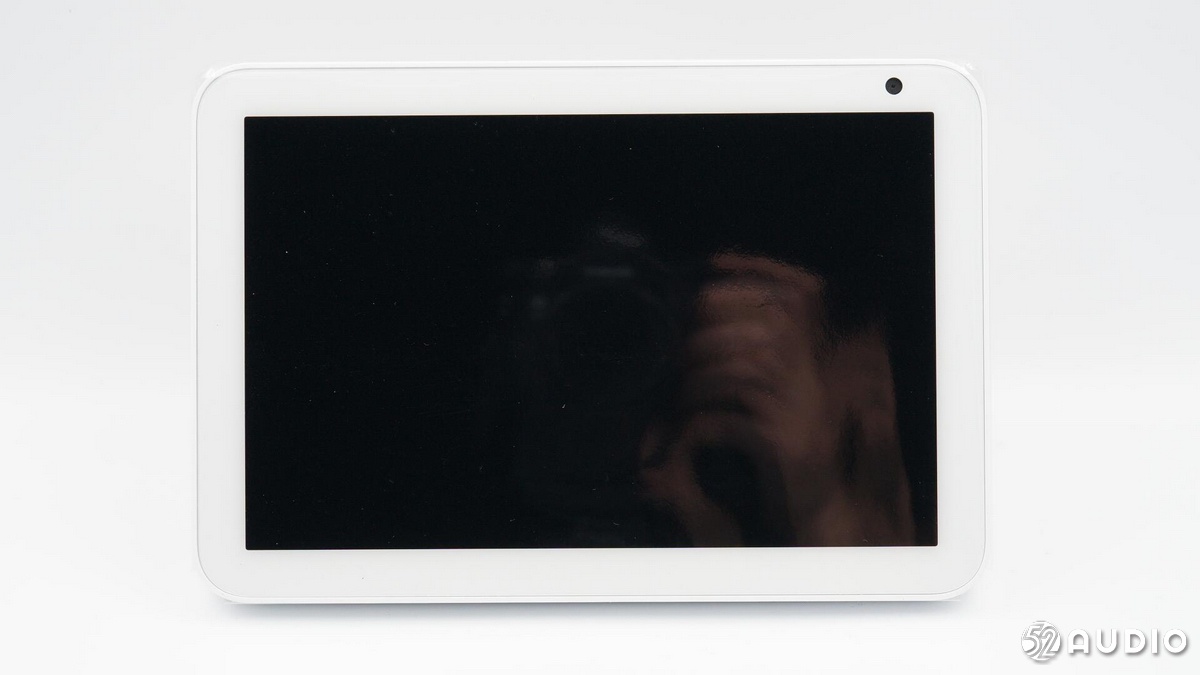

音箱正面特写，看上去像是一个平板电脑，屏幕应该是采用了全贴合技术。

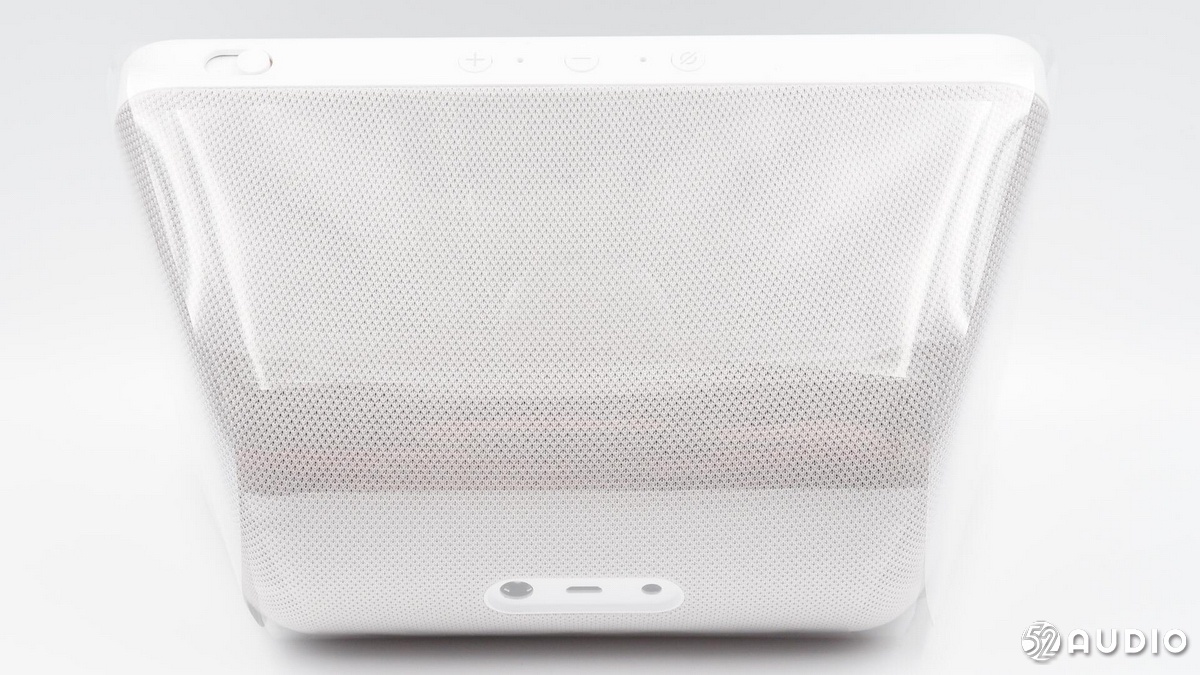

音箱背面，新品有塑料保护防尘织网。

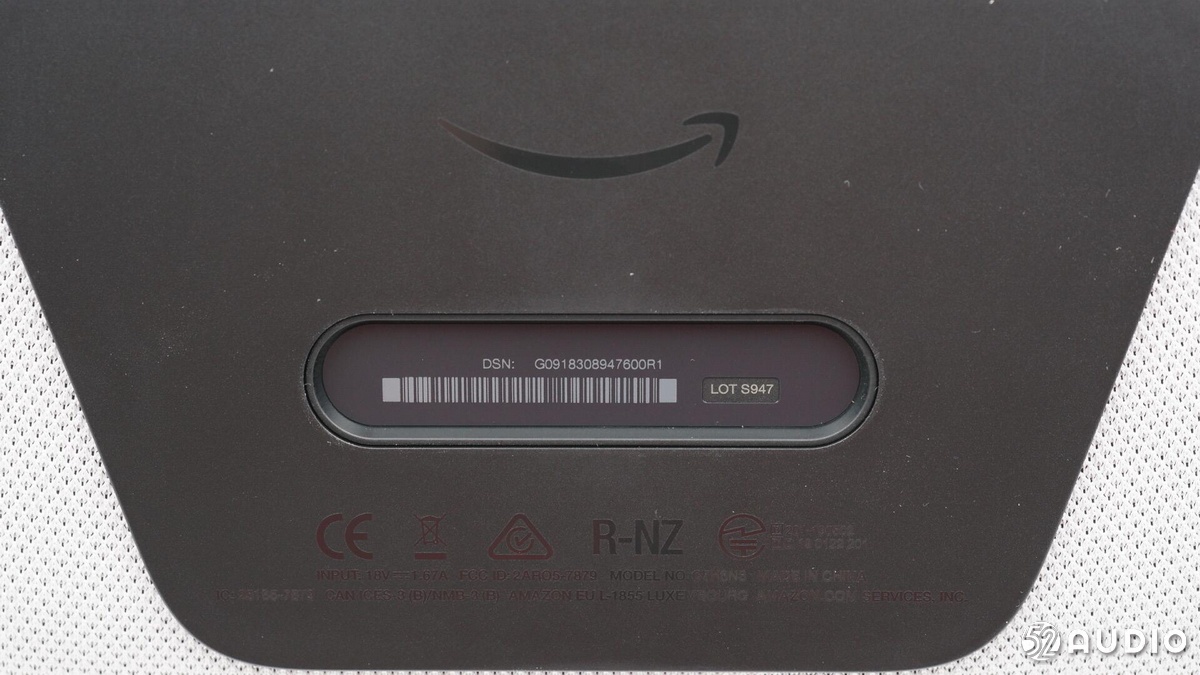

音箱底部，有亚马逊的笑脸Logo、条形码信息和各项认证信息。

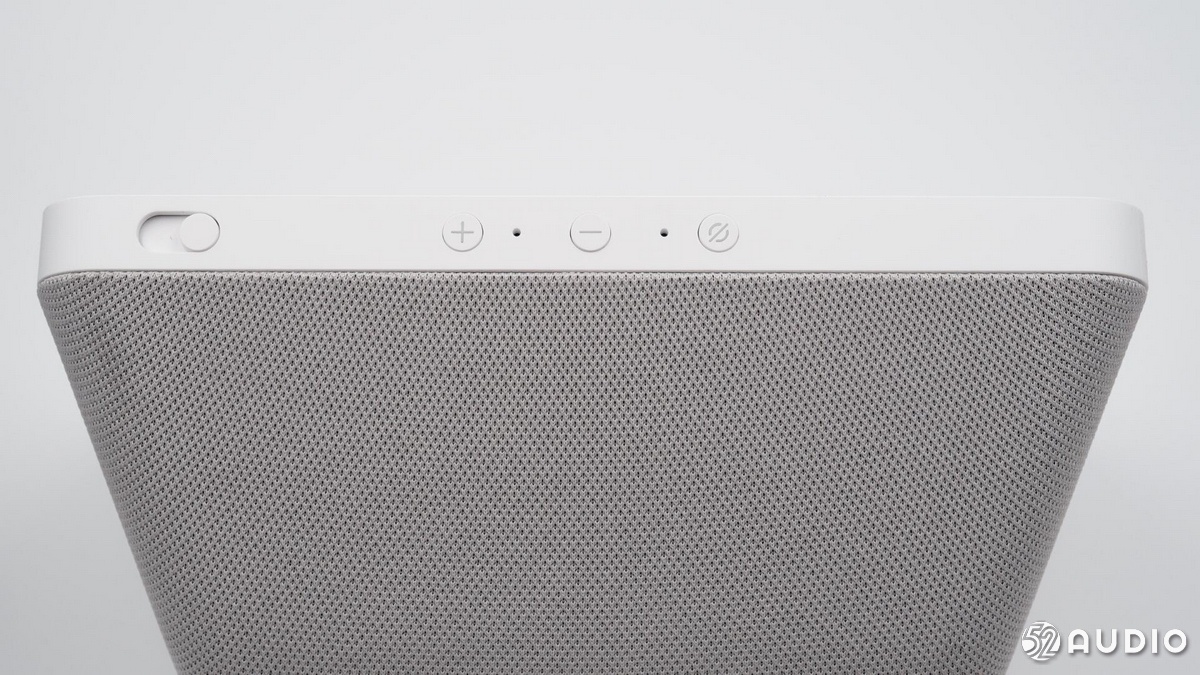

音箱顶部是控制区域。
摄像头可以通过滑动开关物理遮挡，图为摄像头未遮挡。

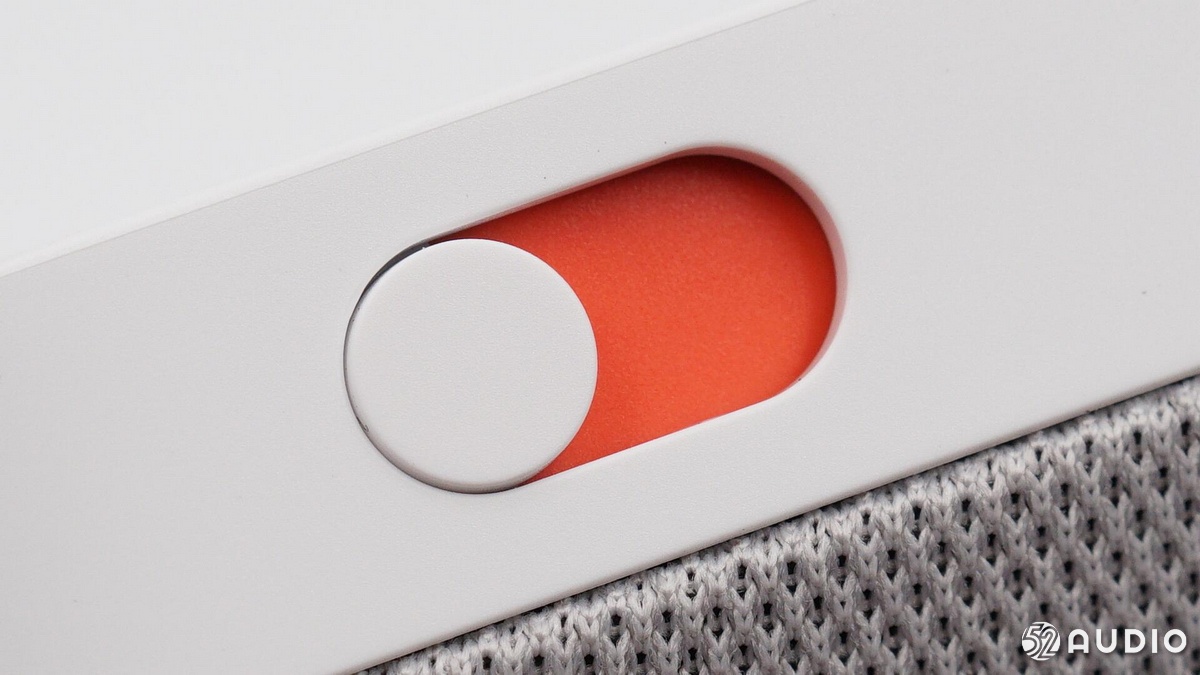

挡住摄像头时，开关处是橙色的。

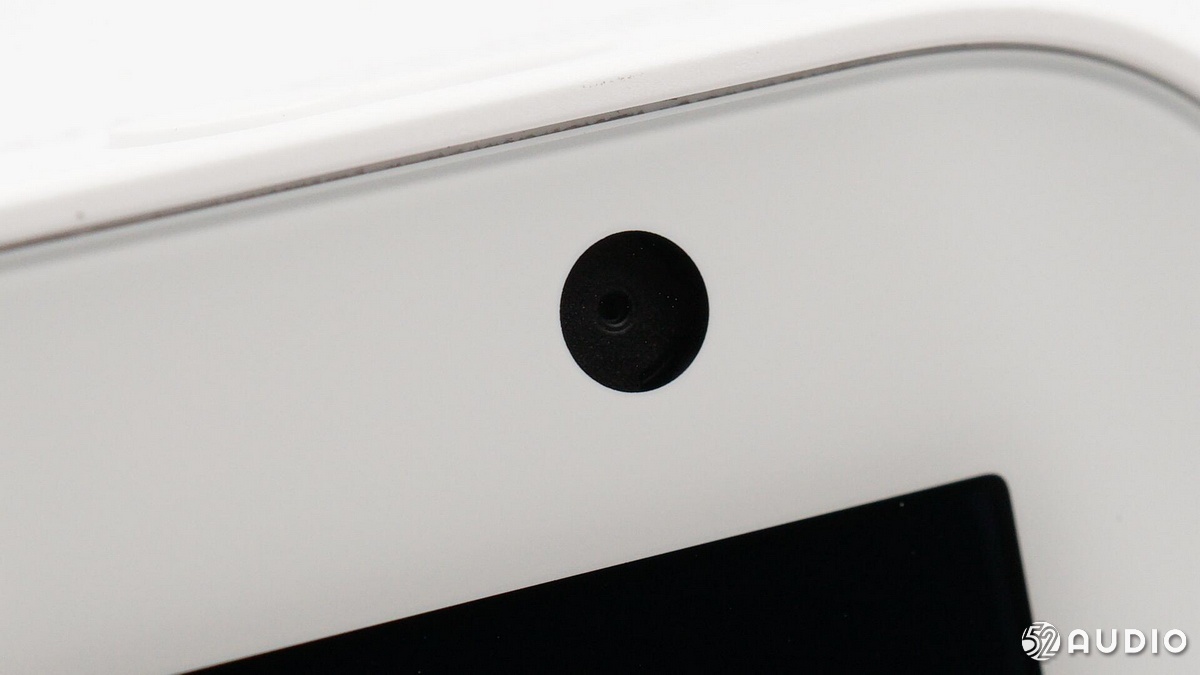

摄像头未遮挡。

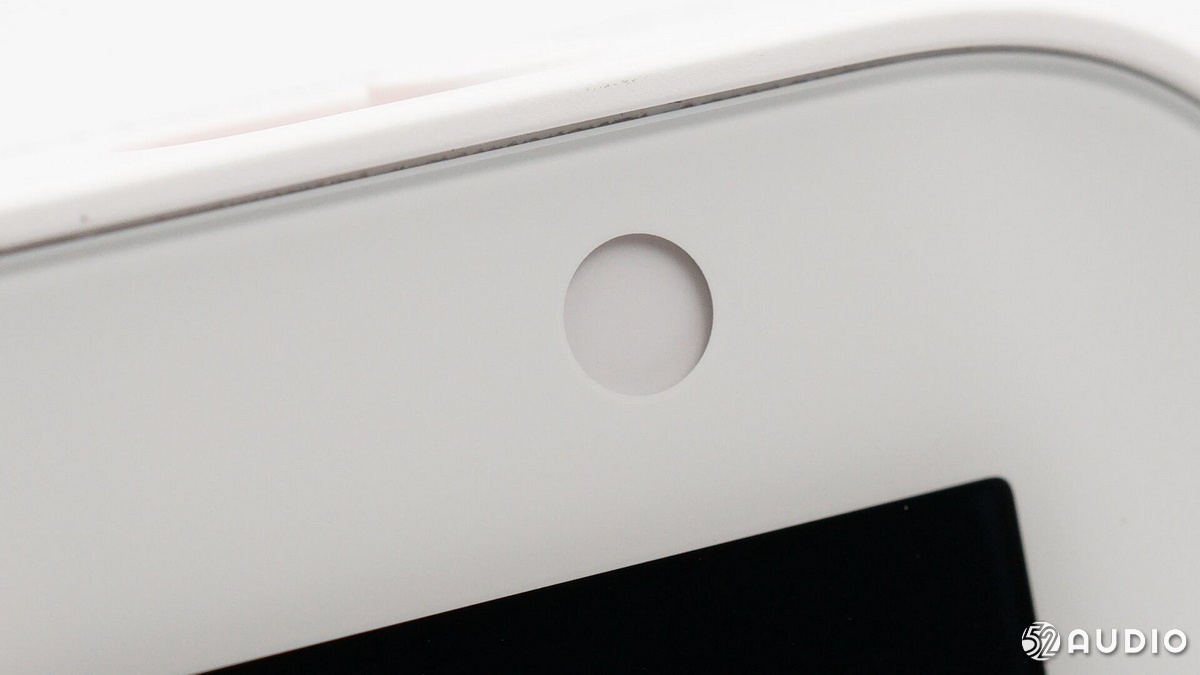

挡住摄像头，物理遮蔽，对隐私的保护更进一步。

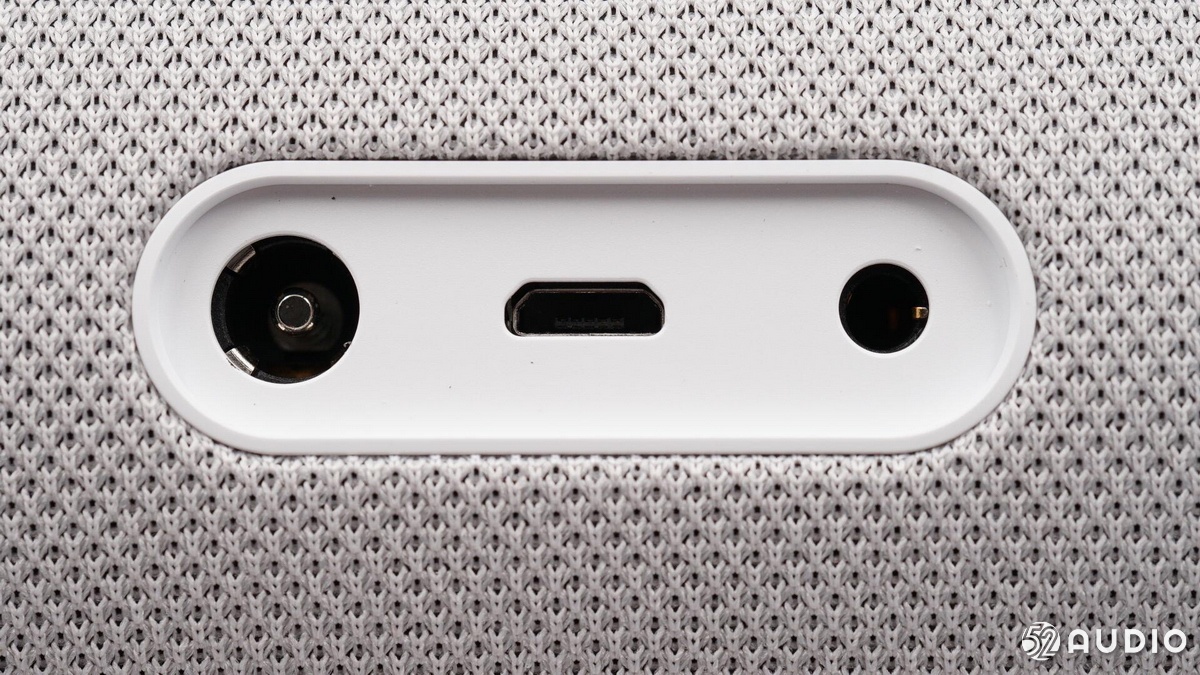

音箱背部的接口区域，左边是供电接口、中间是Micro-USB接口，右边是3.5mm音频输出接口。
二、亚马逊Echo Show 8 拆解

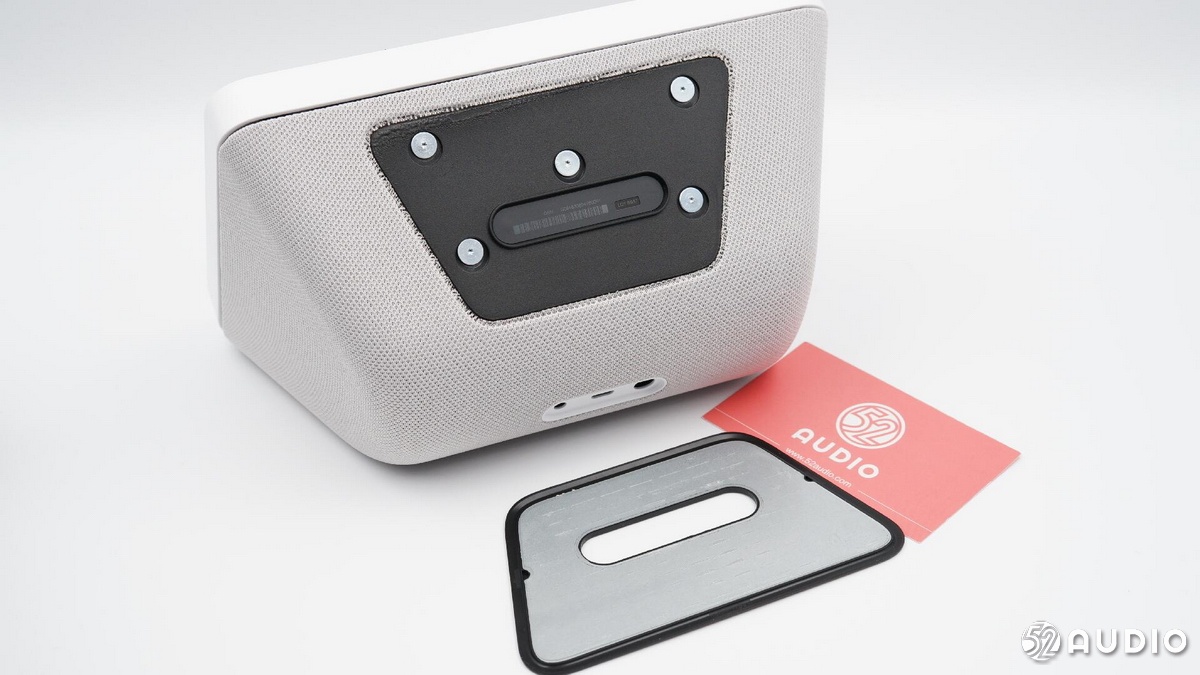

拆解从底部入手，取下防滑橡胶垫，下面有5颗固定螺丝。
卸下螺丝，打开音箱壳体。

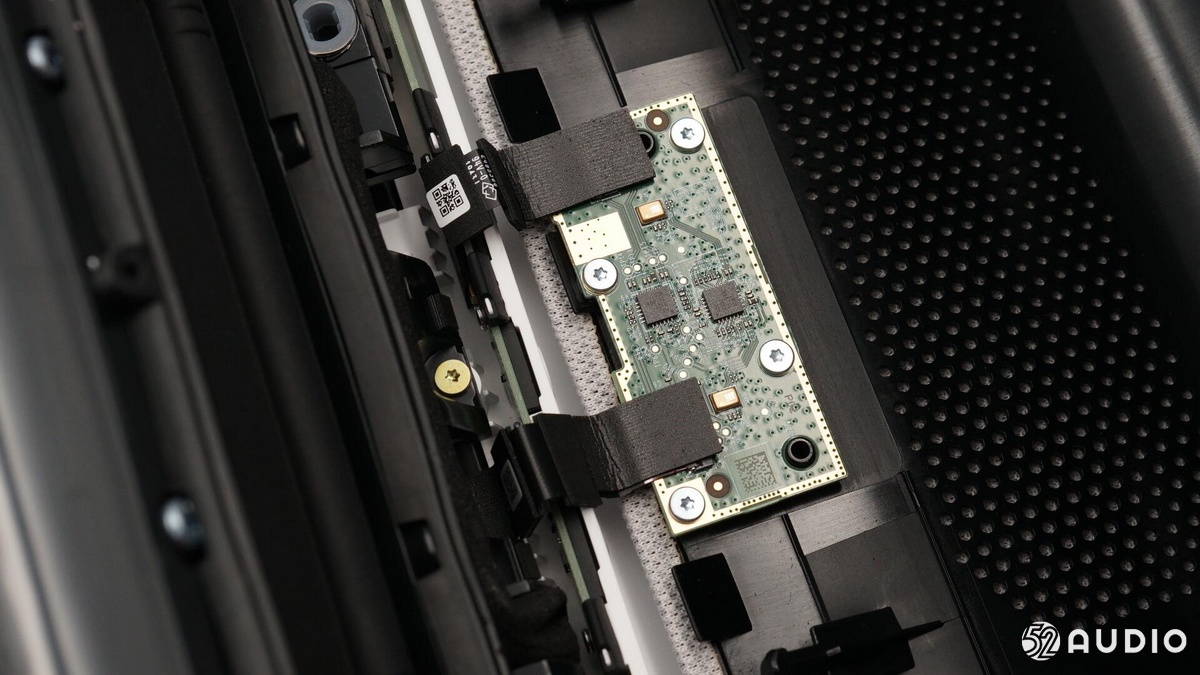

音箱顶部的麦克风小板通过两根排线连接。
挑开排线，取下音箱后壳。

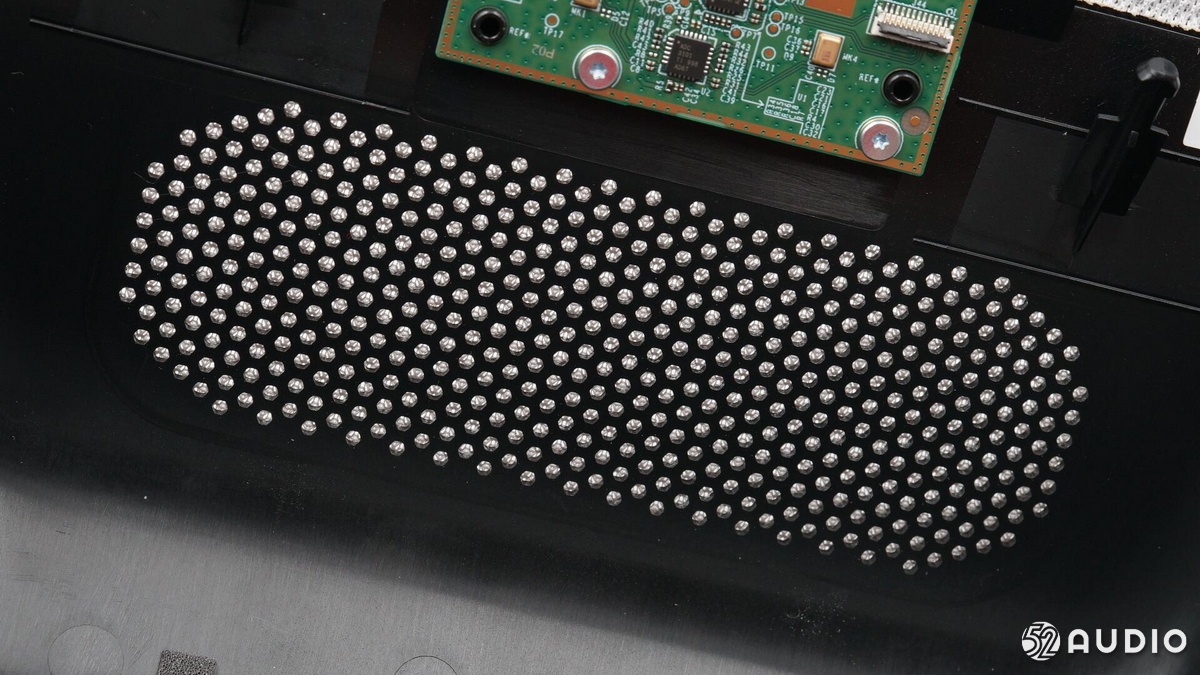

扬声器开孔，外面是防尘织网，从外侧看不到。
低频辐射振膜位置的开孔，外面是防尘织网。

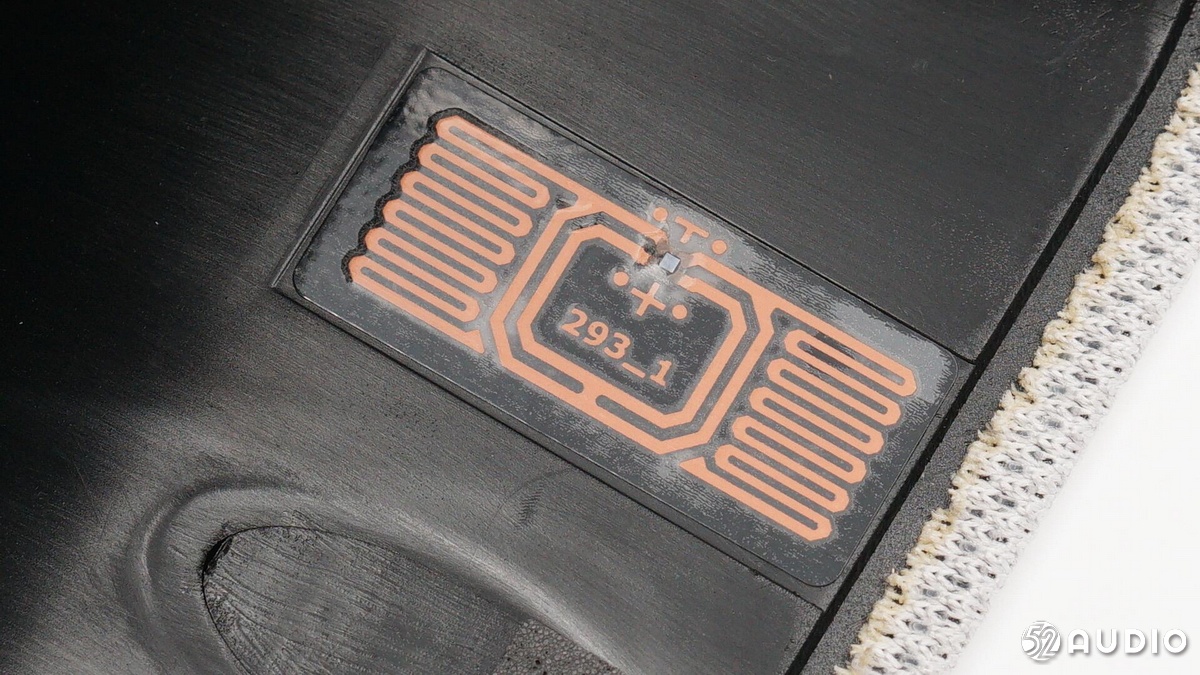

音箱底部，内侧的NFC感应标签，官方没有标注，应该是生产过程中使用的。

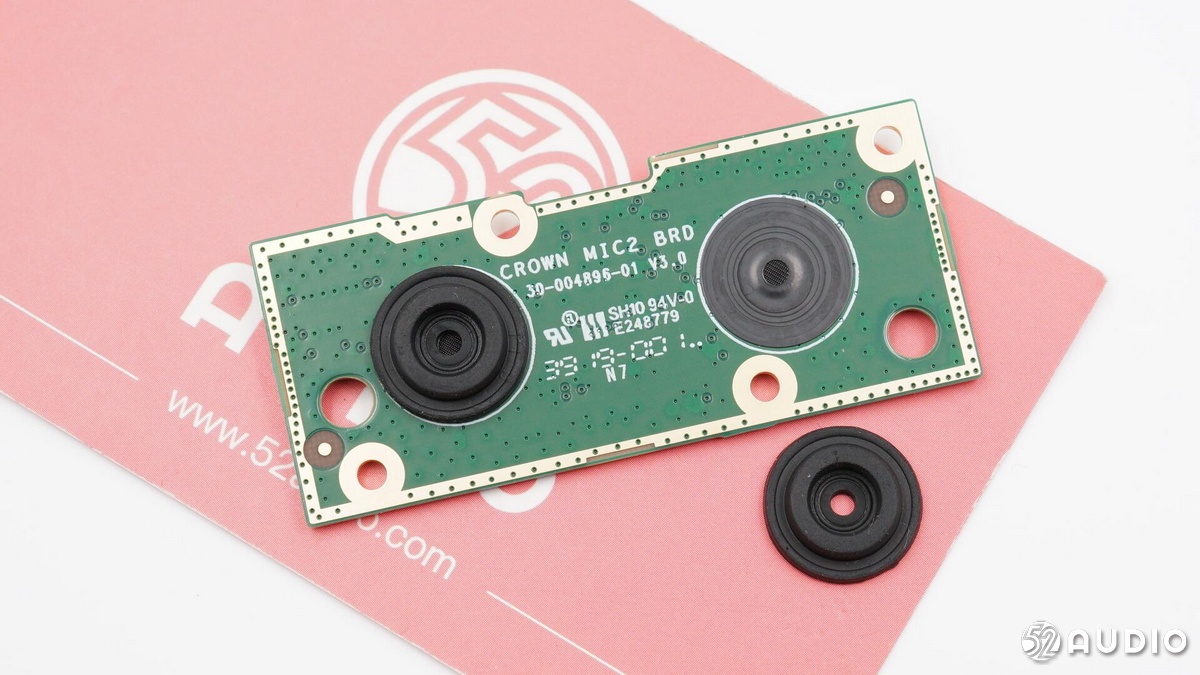

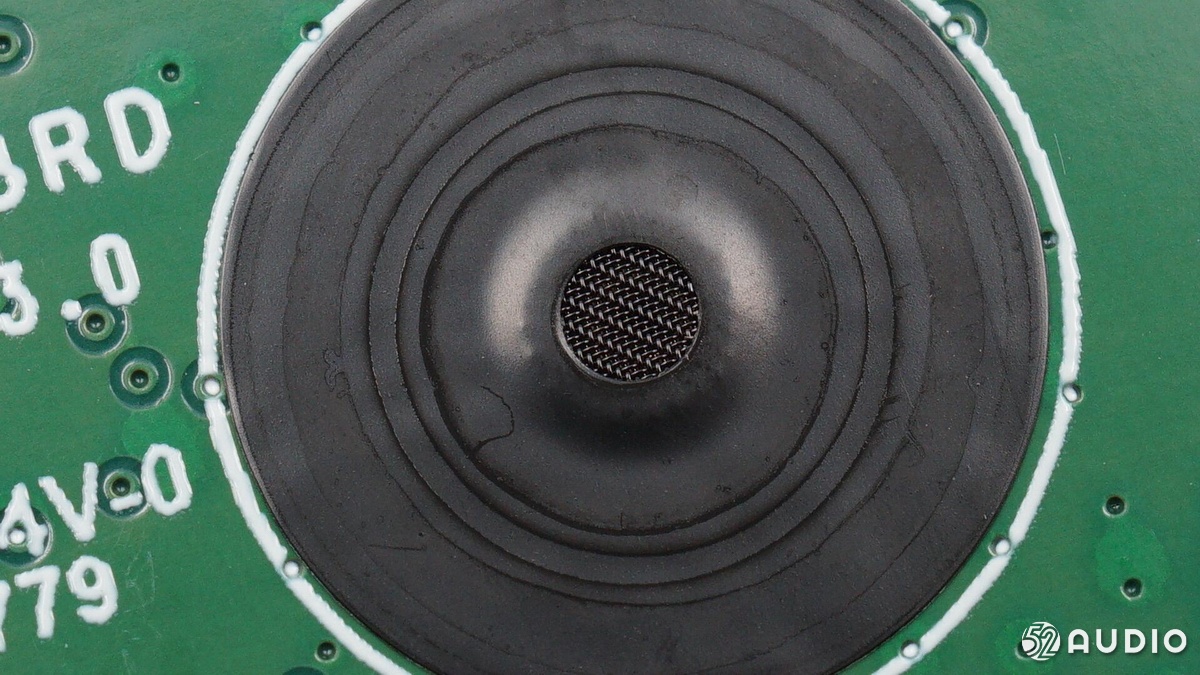

麦克风小板与主板之间有两个圆形橡胶垫密封，增强拾音效果。
主板正面有两个MEMS硅麦和两个ADC，其中两个麦克风使用一颗ADC。
麦克风开孔处的金属保护网。

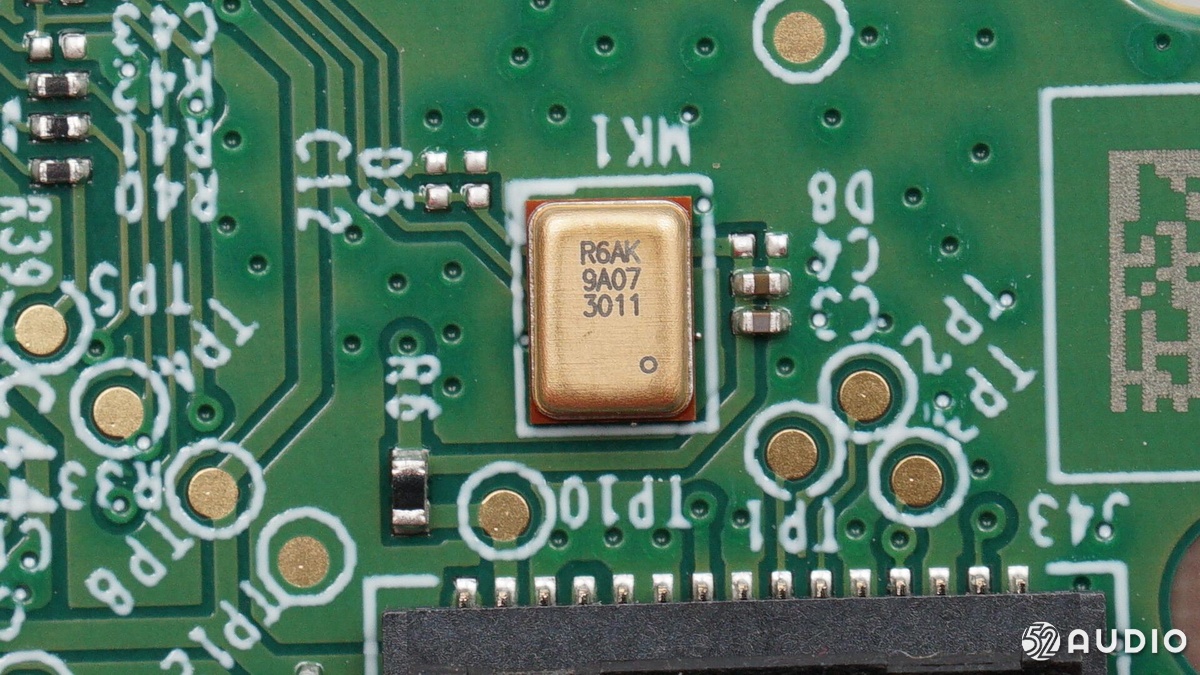

丝印R6AK 9A07 3011的MEMS硅麦。

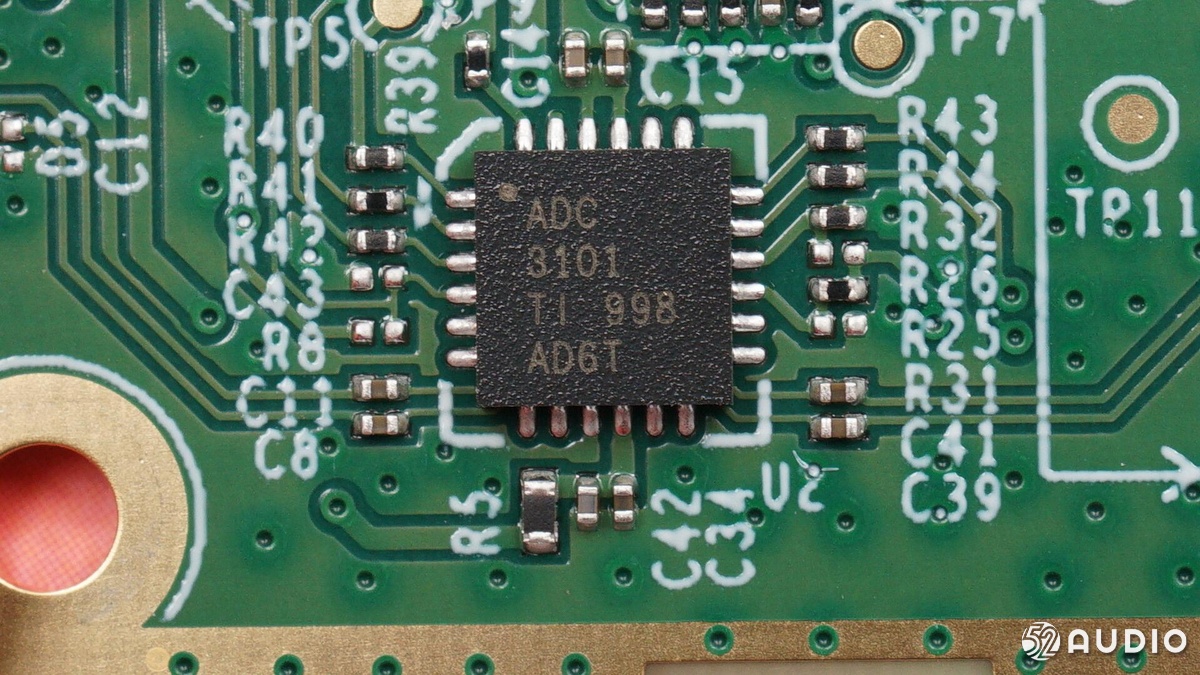

TI德州仪器ADC3101模数转换器，用于处理麦克风收集到的音频信号，支持立体声输入，信噪比达到92-dBA。

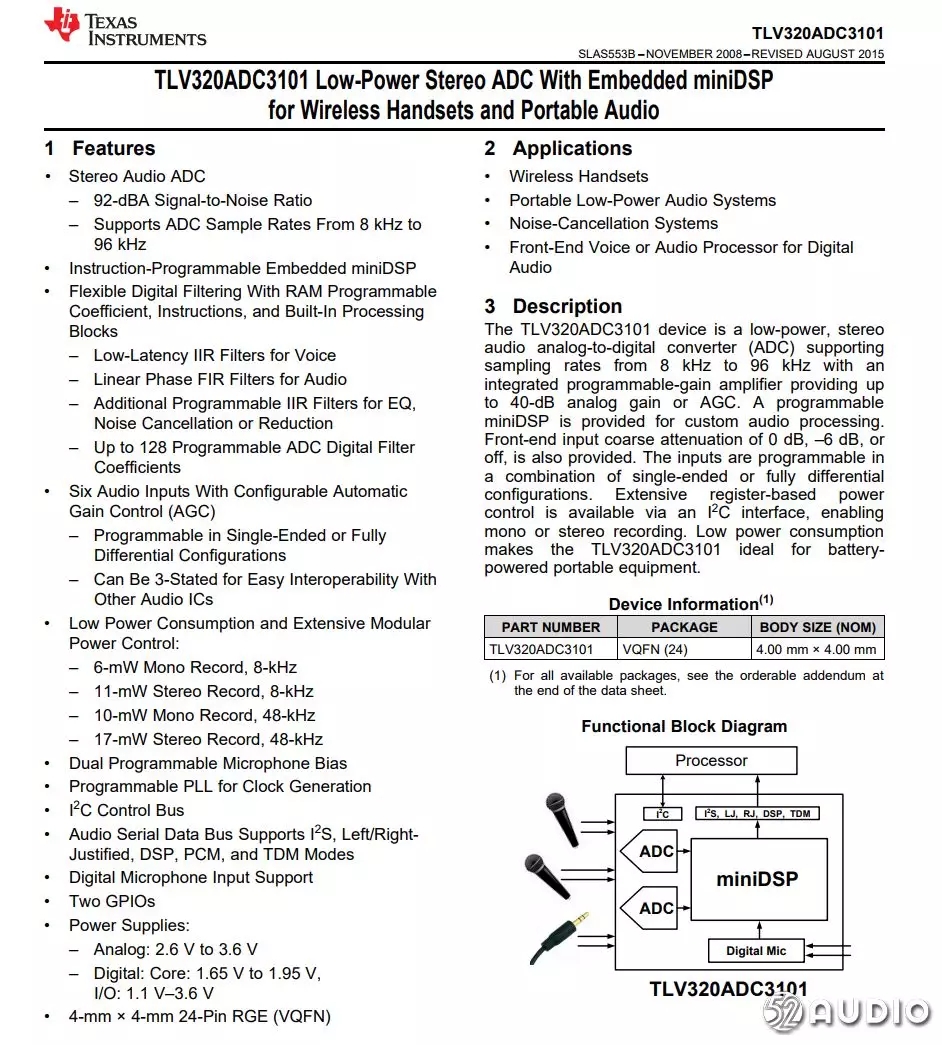

德州仪器 ADC3101详细信息。

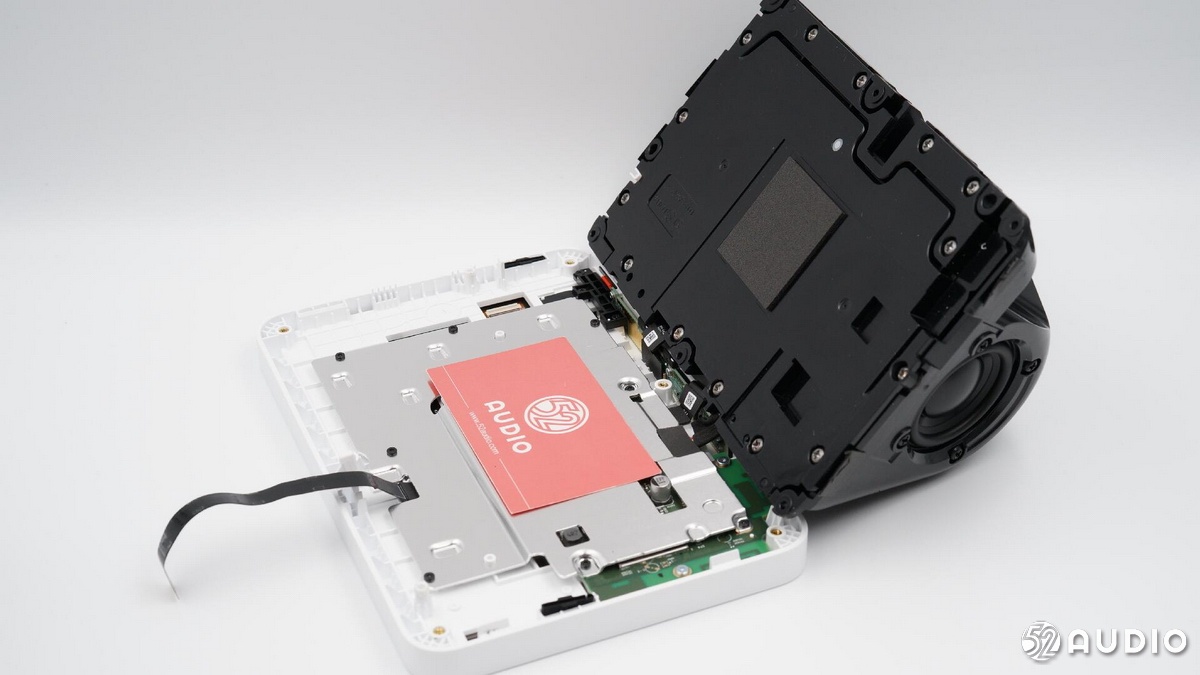

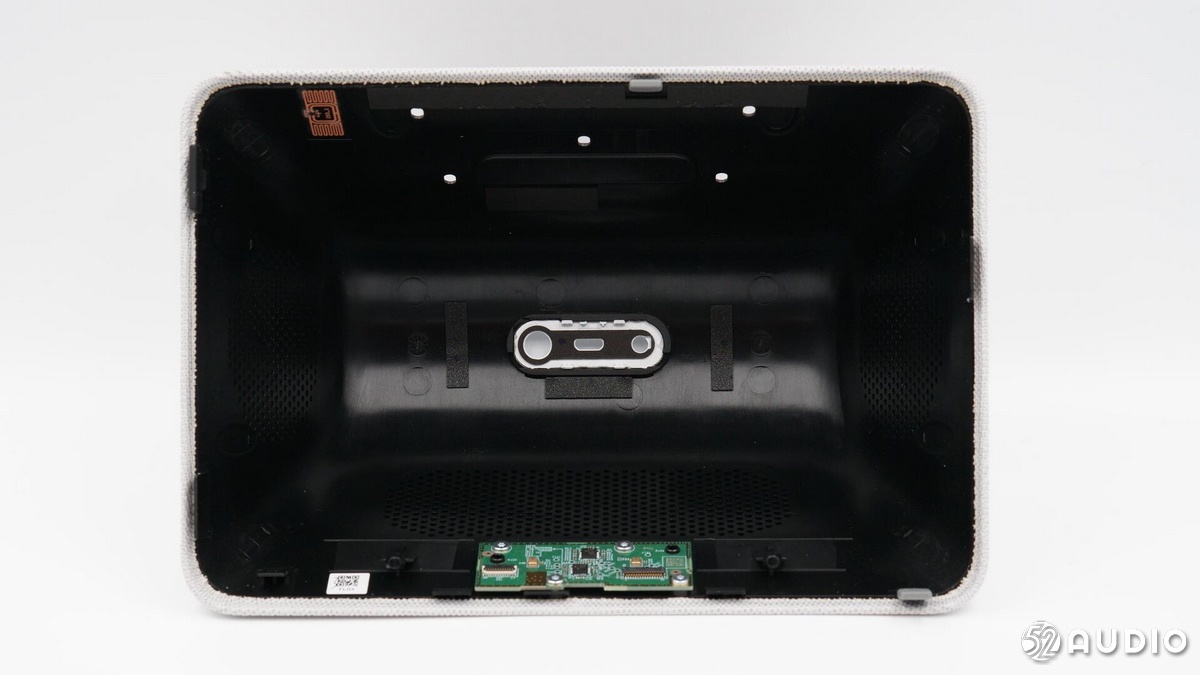

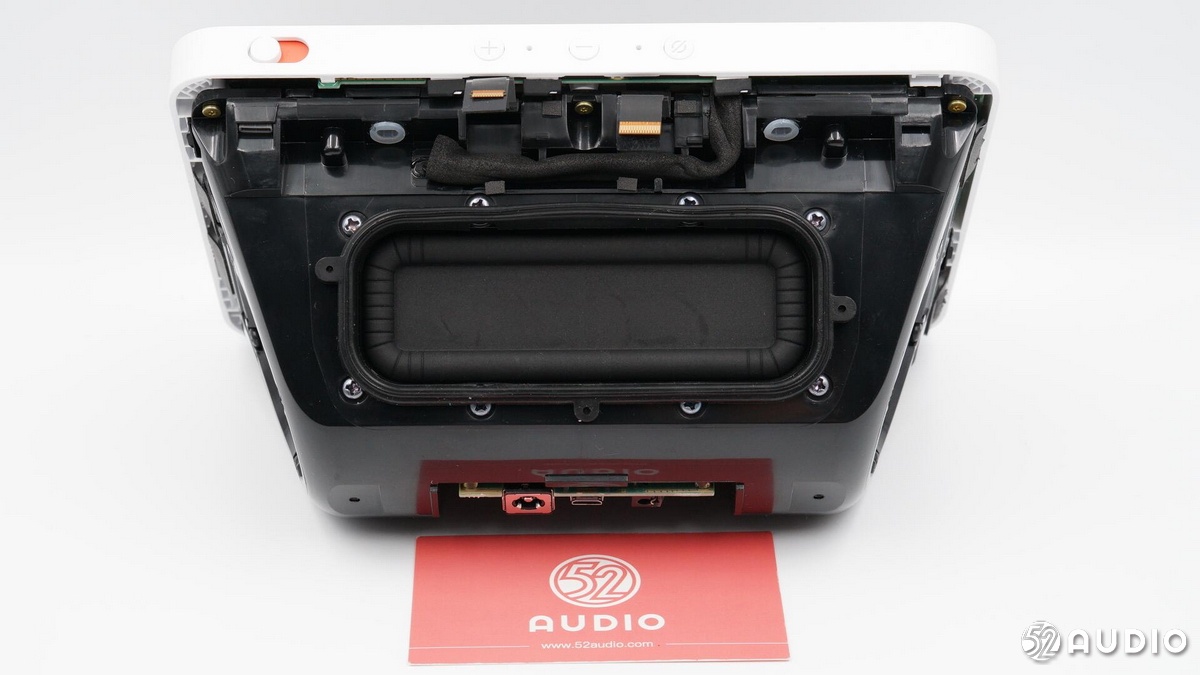

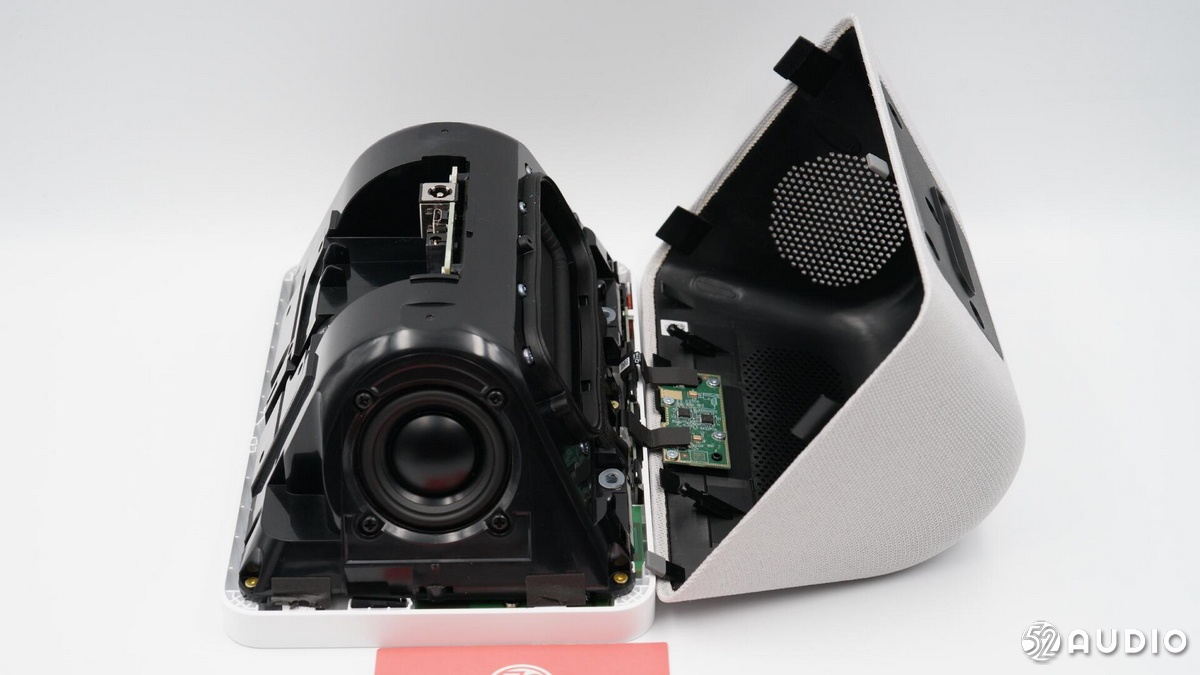

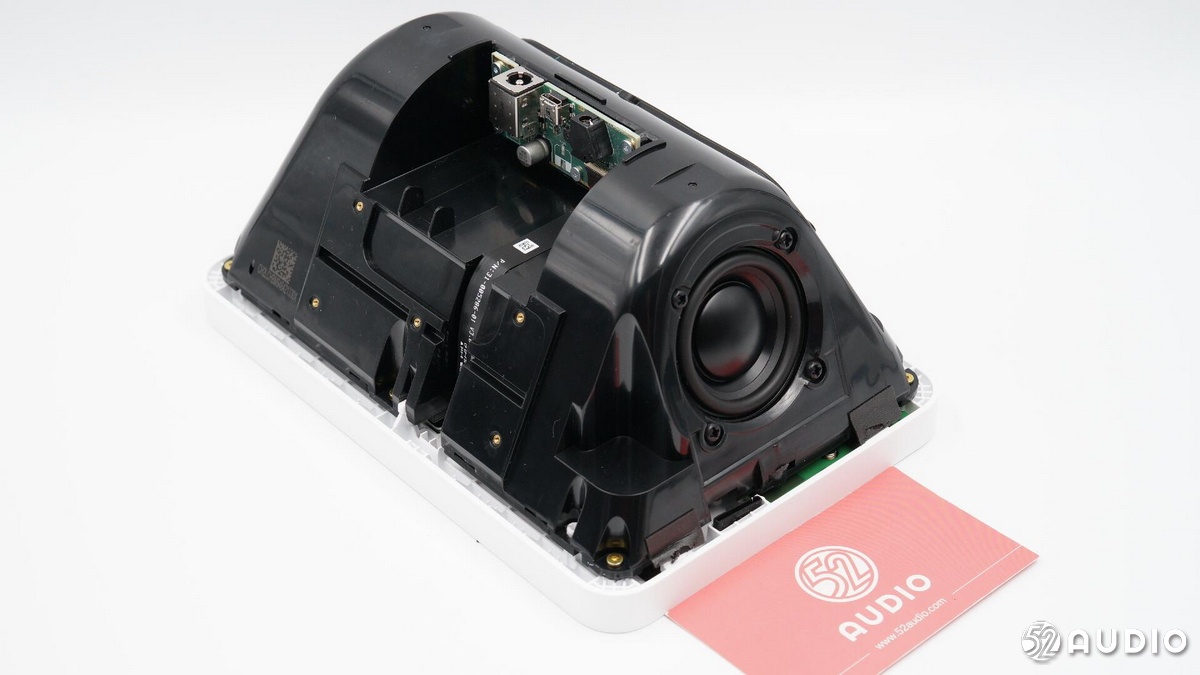

取下后壳的音箱。
充电小板位于扬声器壳体的凹槽。
充电小板通过五颗螺丝固定。

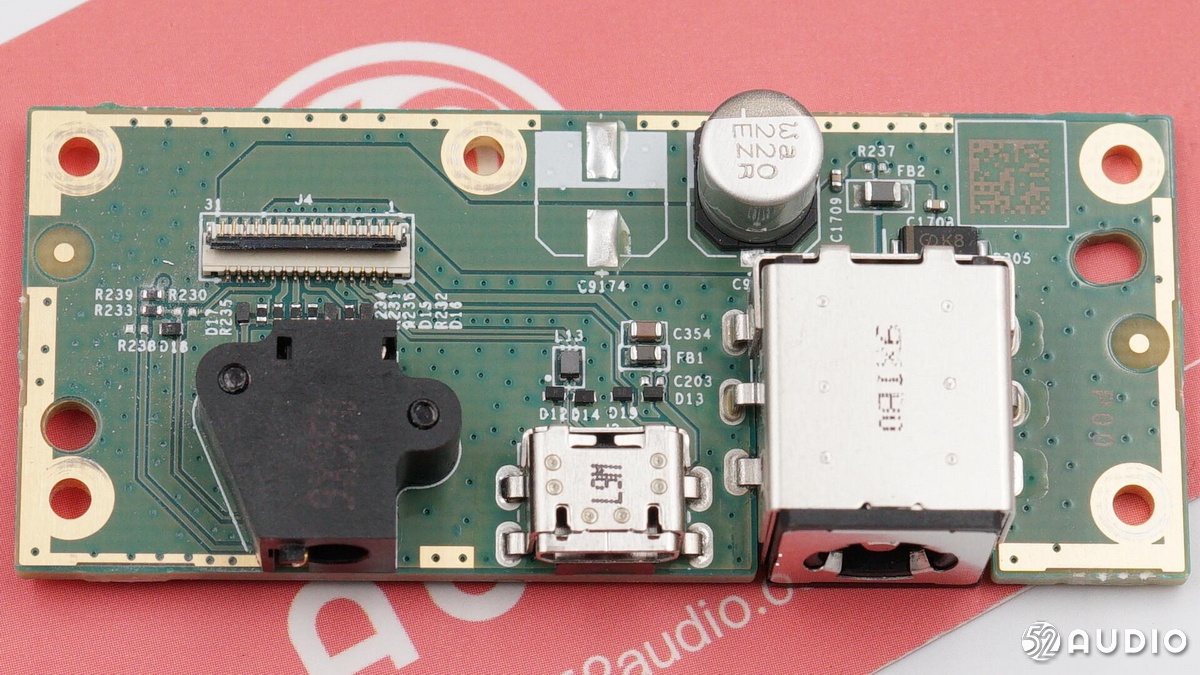

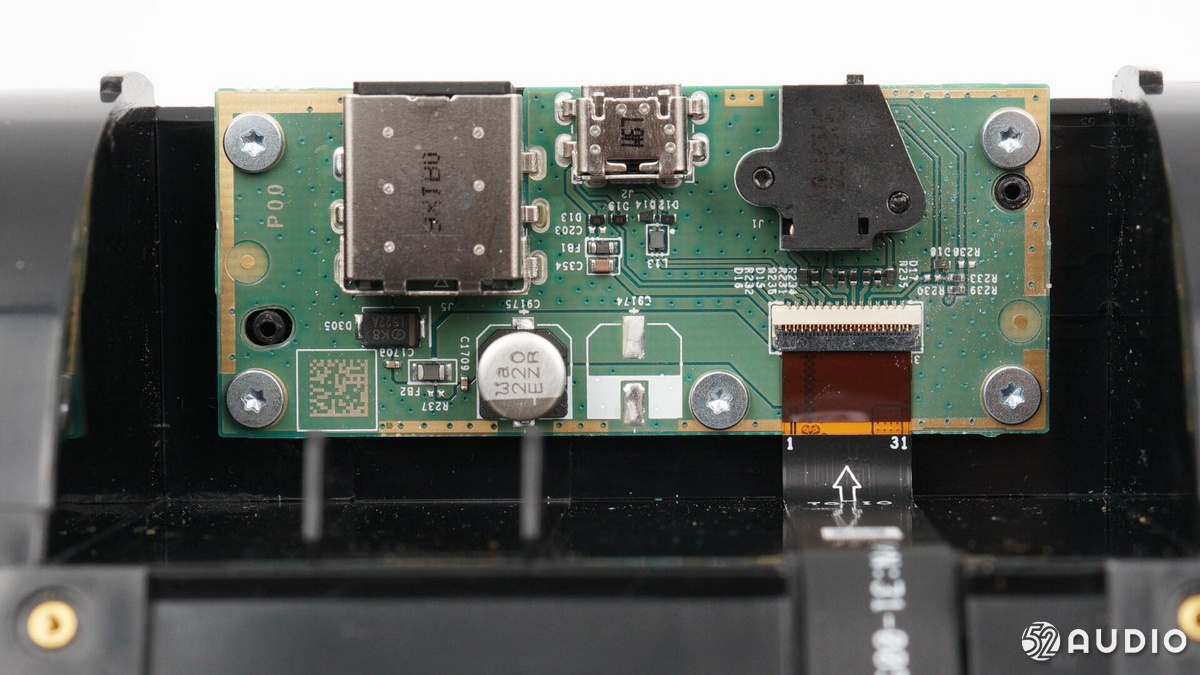

充电小板正面特写，端子均有ESD元件进行静电防护。

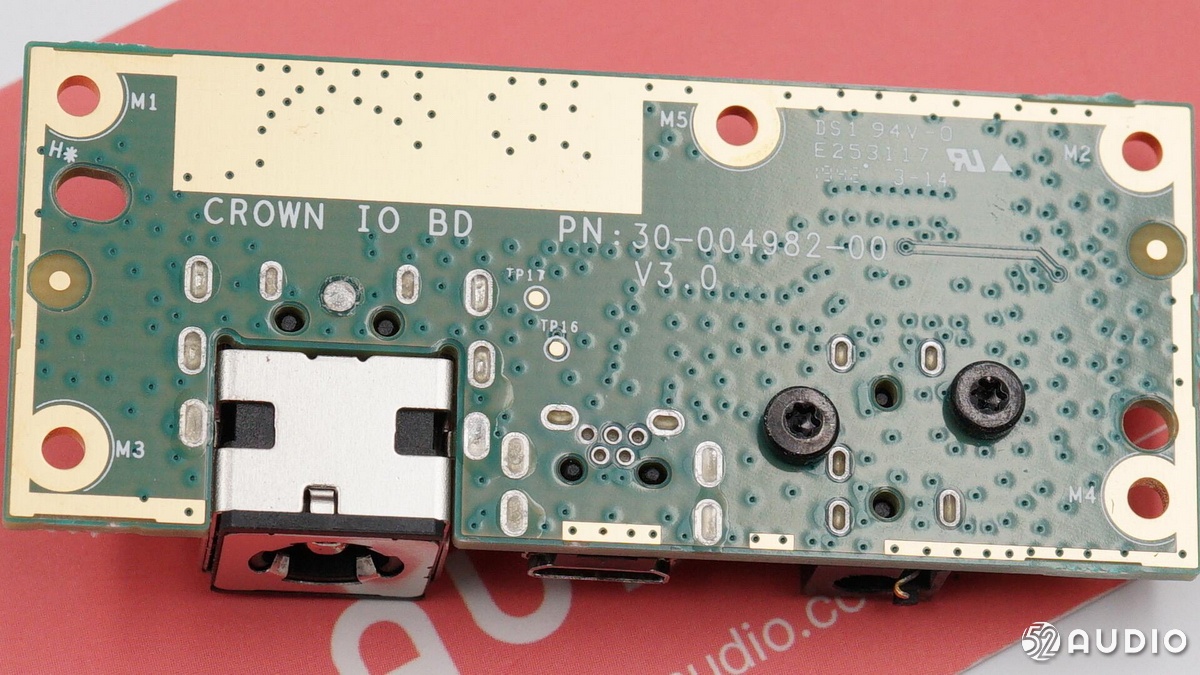

充电小板背面，两根螺丝固定3.5mm音频输出座子。

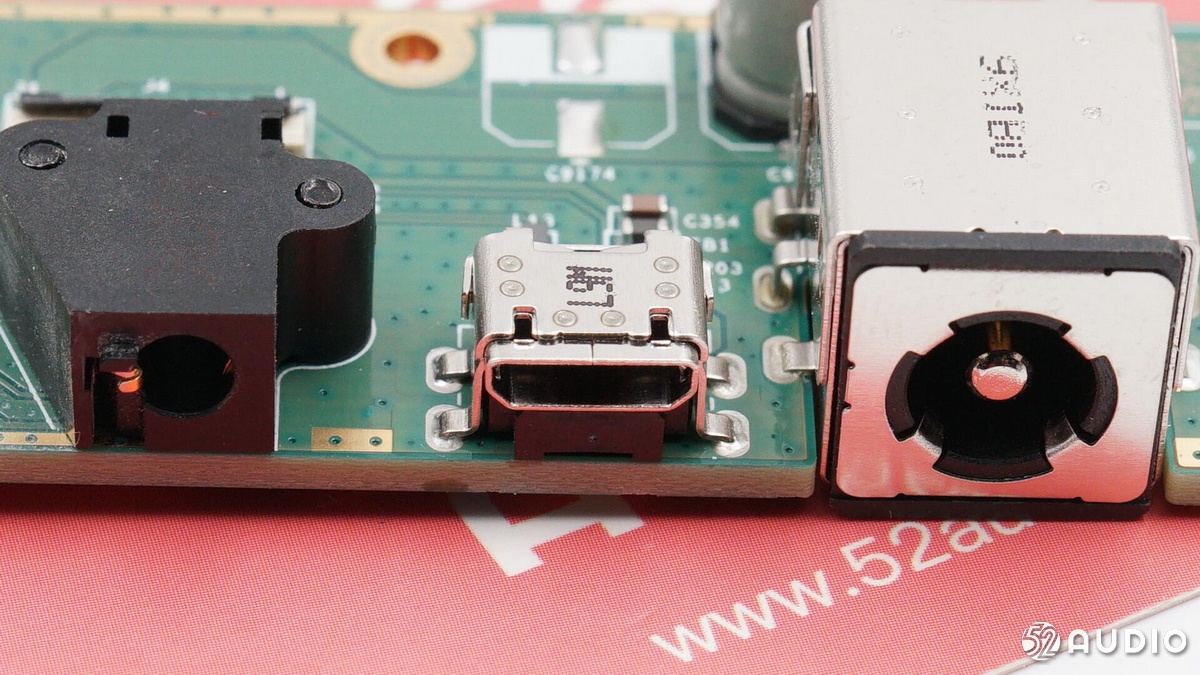

3.5mm音频接口、Micro-USB接口，供电接口特写。

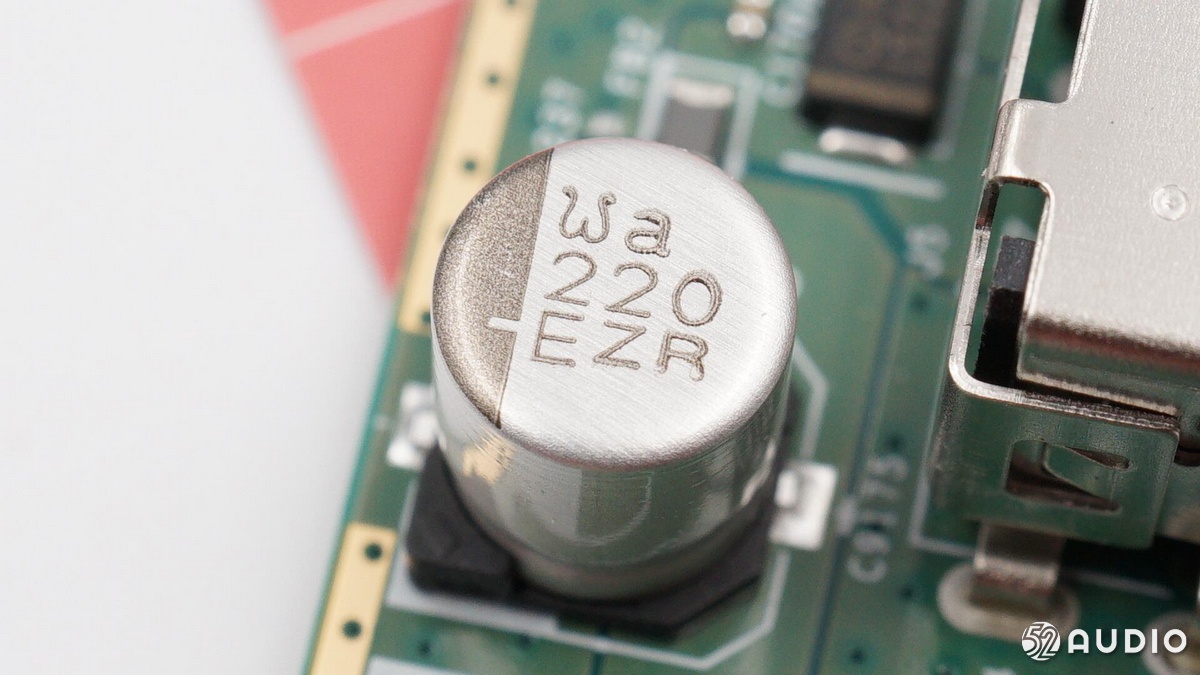

220μF 25V电解电容。

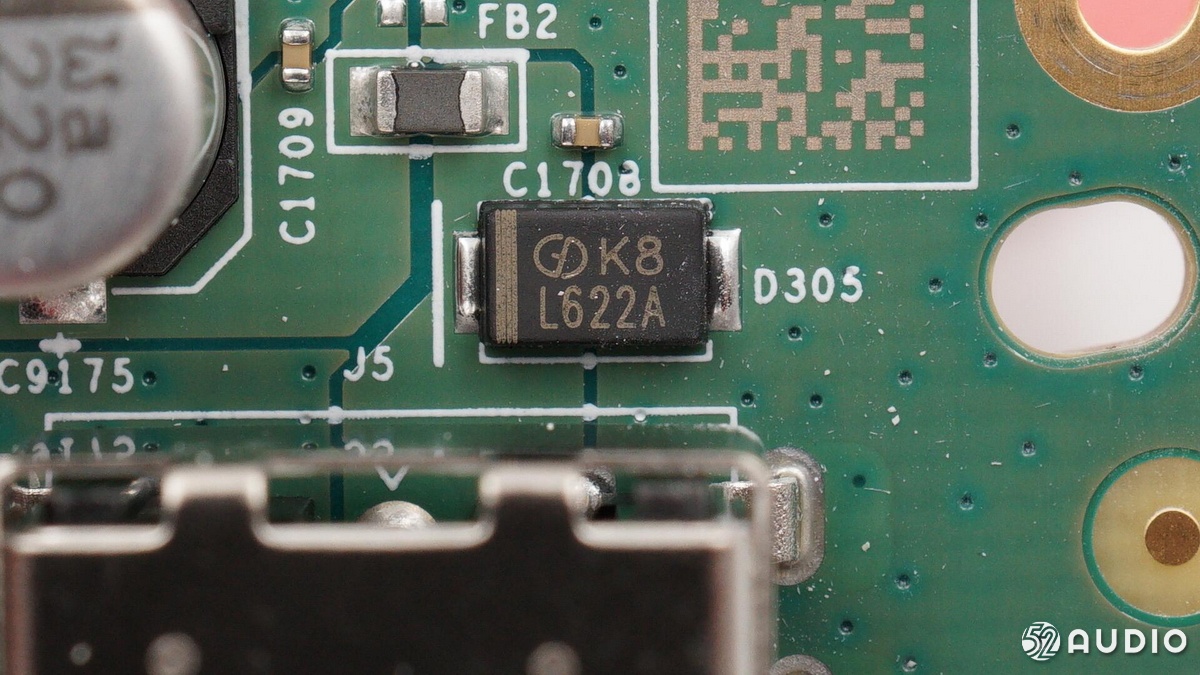

输入一颗防反接二极管，避免用户使用错误的适配器损坏音箱。
内部电路主要集中在显示屏盖板内侧。

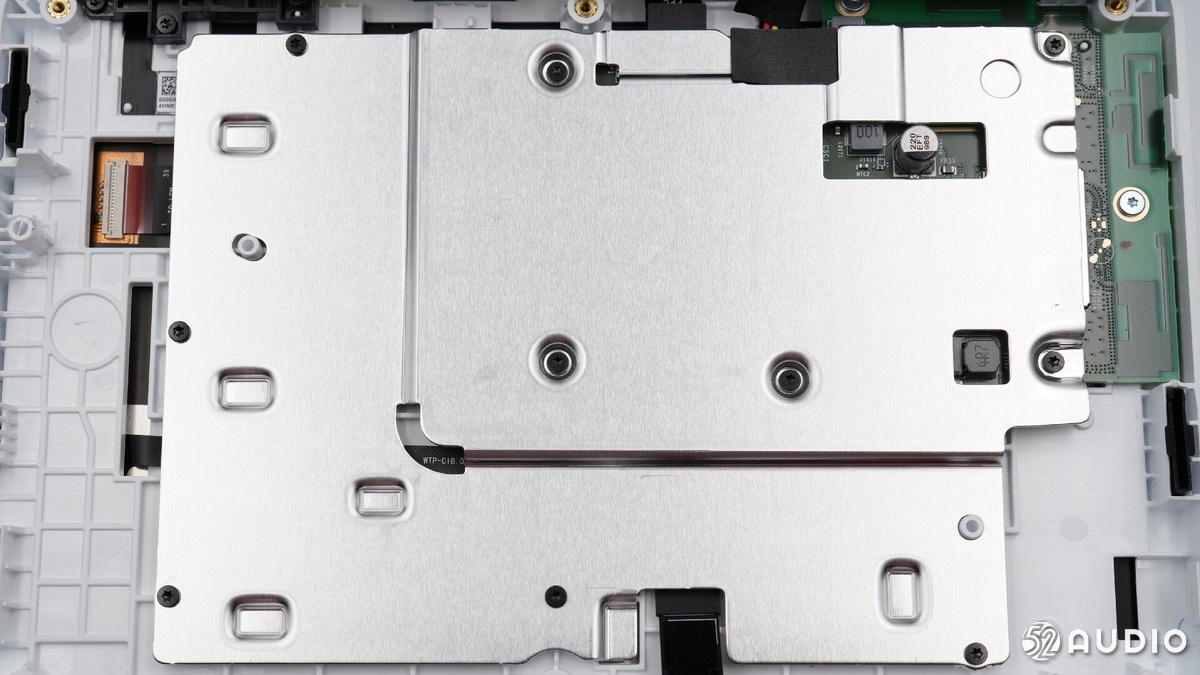

PCB上覆盖大面积的金属散热片。
取下金属散热片，内部元器件由金属屏蔽罩保护，屏蔽罩与散热片之间有导热垫散热。

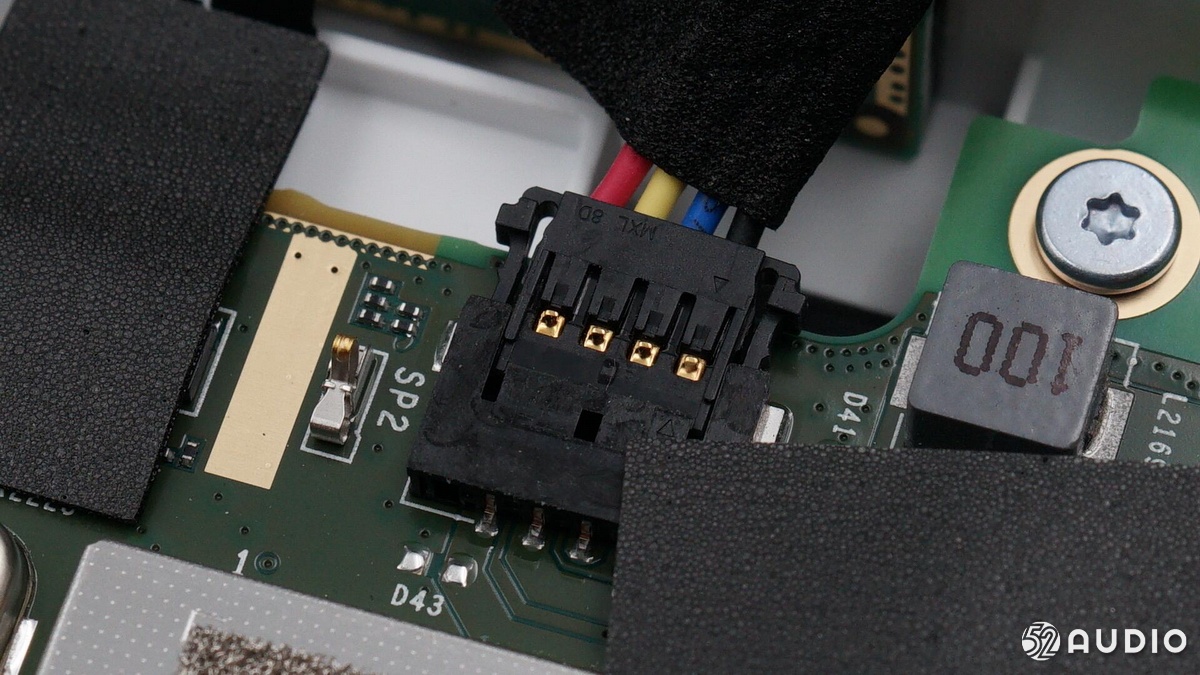

扬声器与主板连接的插座特写。

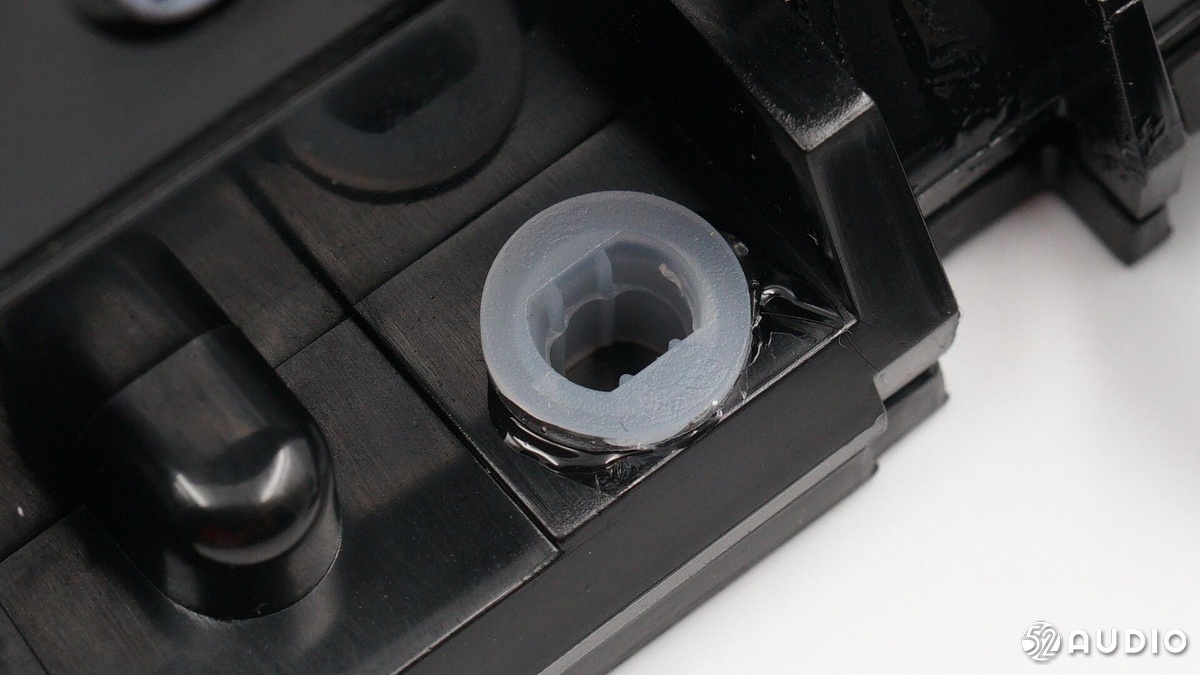

螺丝胶塞特写，减少共振造成的异响。
低频辐射振膜外侧有保护的橡胶圈。

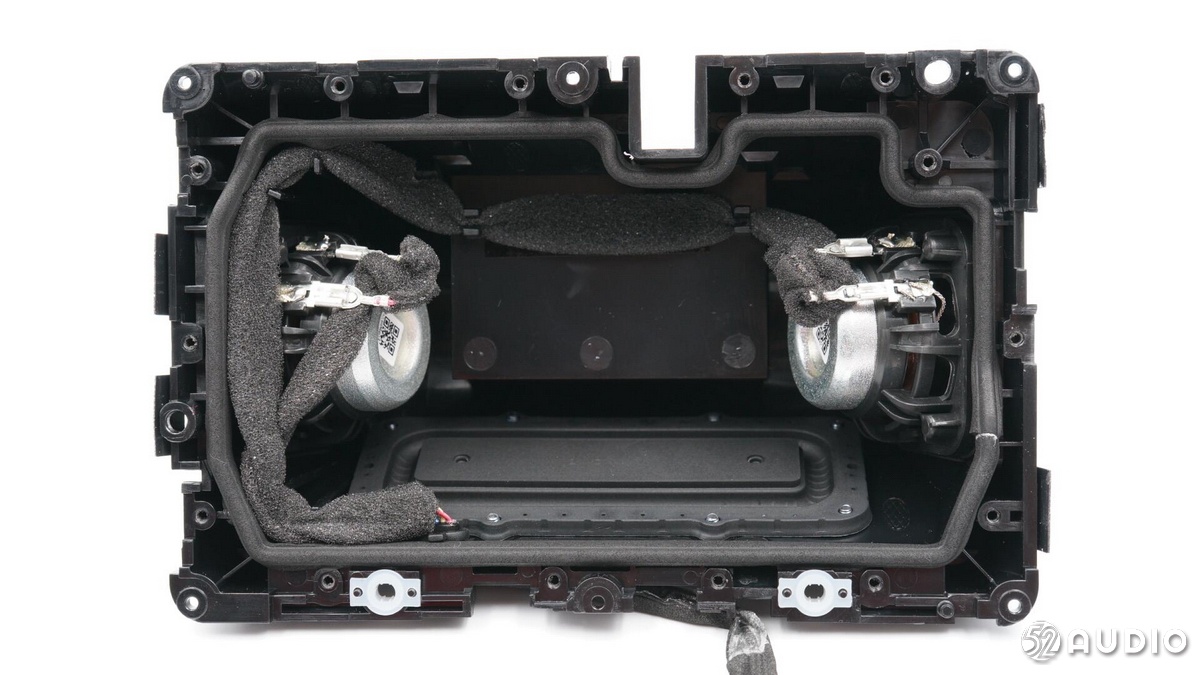

拆开扬声器的音腔，左右各一个全频扬声器，线束有泡沫包裹防止发出噪声。

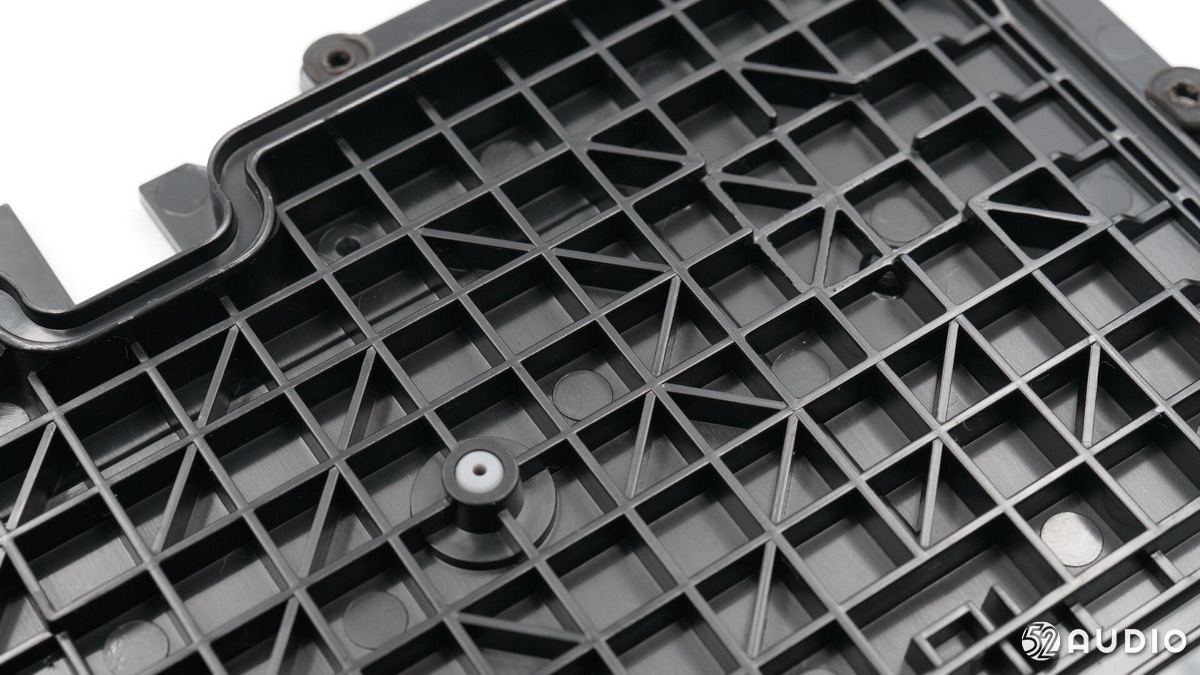

扬声器盖板内侧的结构加强设计。
音腔内部特写。

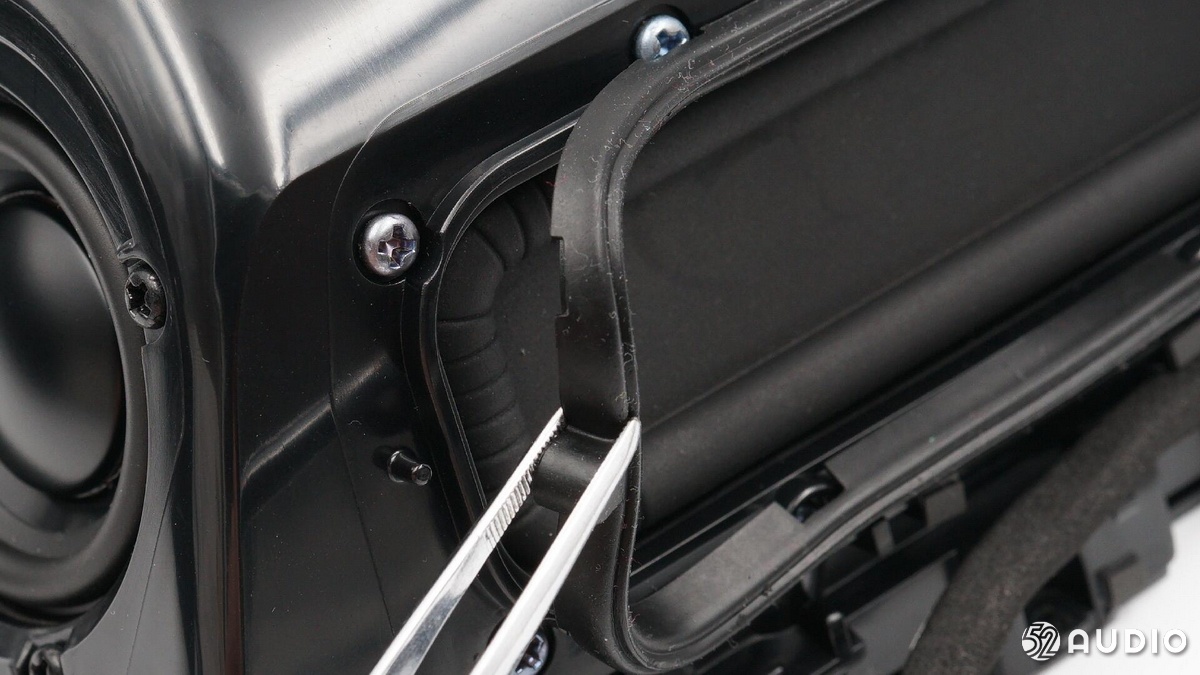

音腔密封条特写。

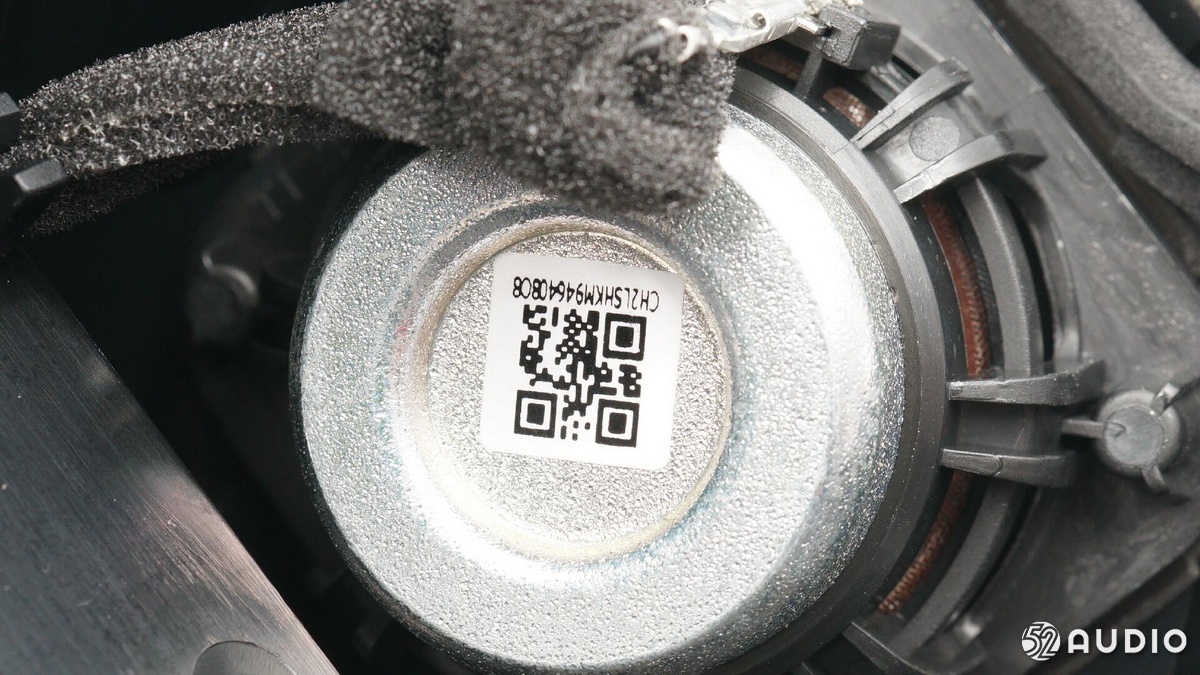

扬声器T铁上有二维码标签。

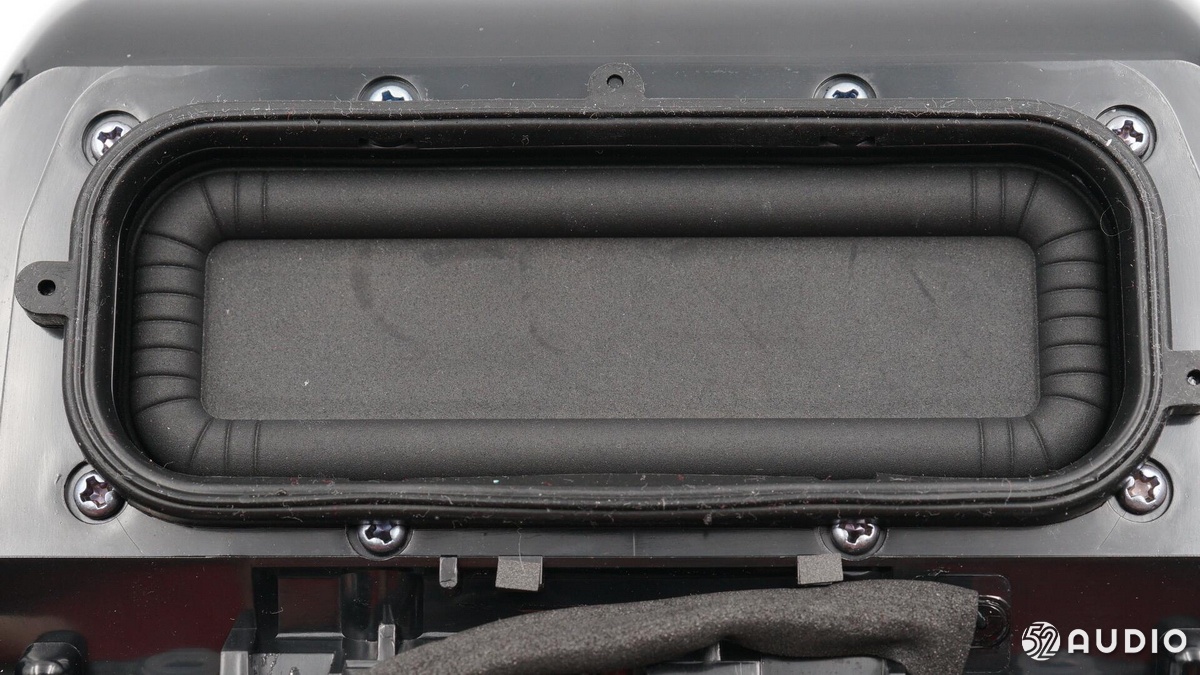

低频辐射振膜外侧特写，尺寸较大。

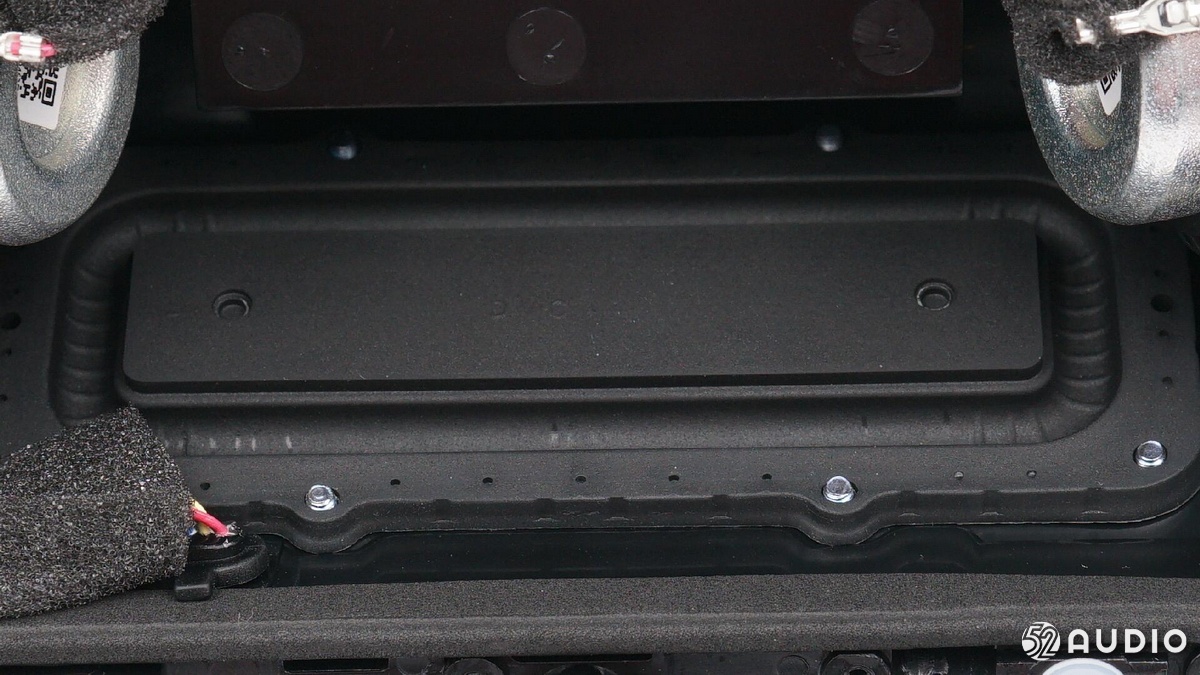

低频辐射振膜内侧特写。

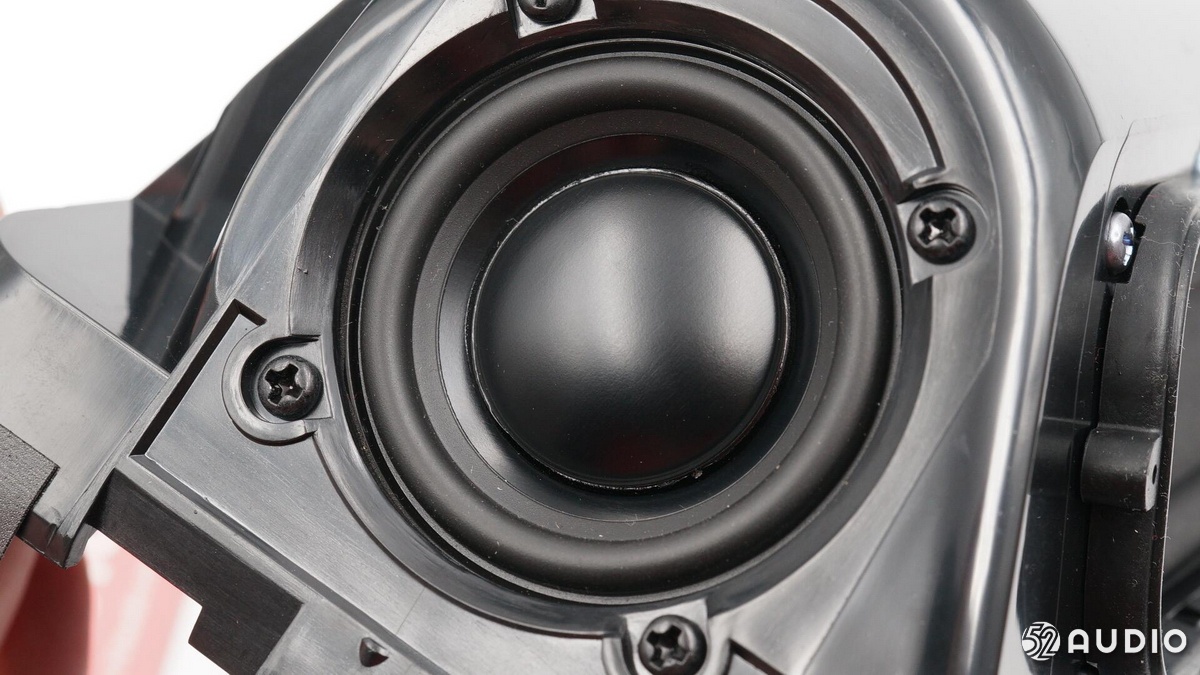

全频扬声器正面特写。

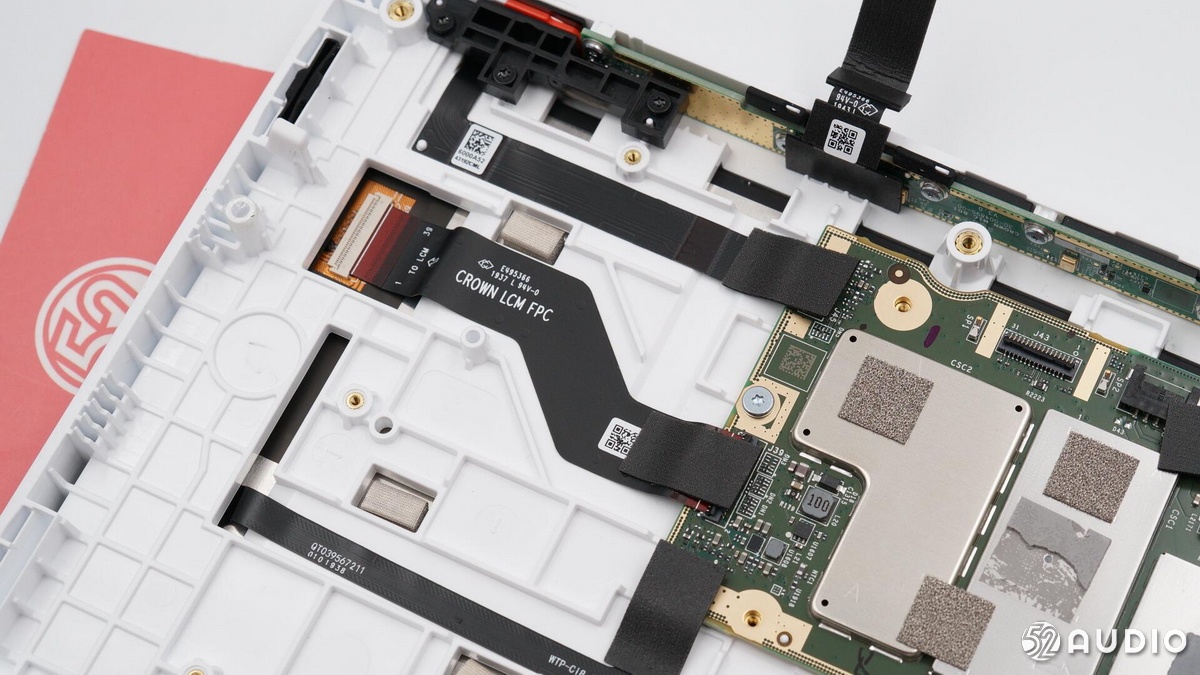

显示屏与主板连接的FPC。

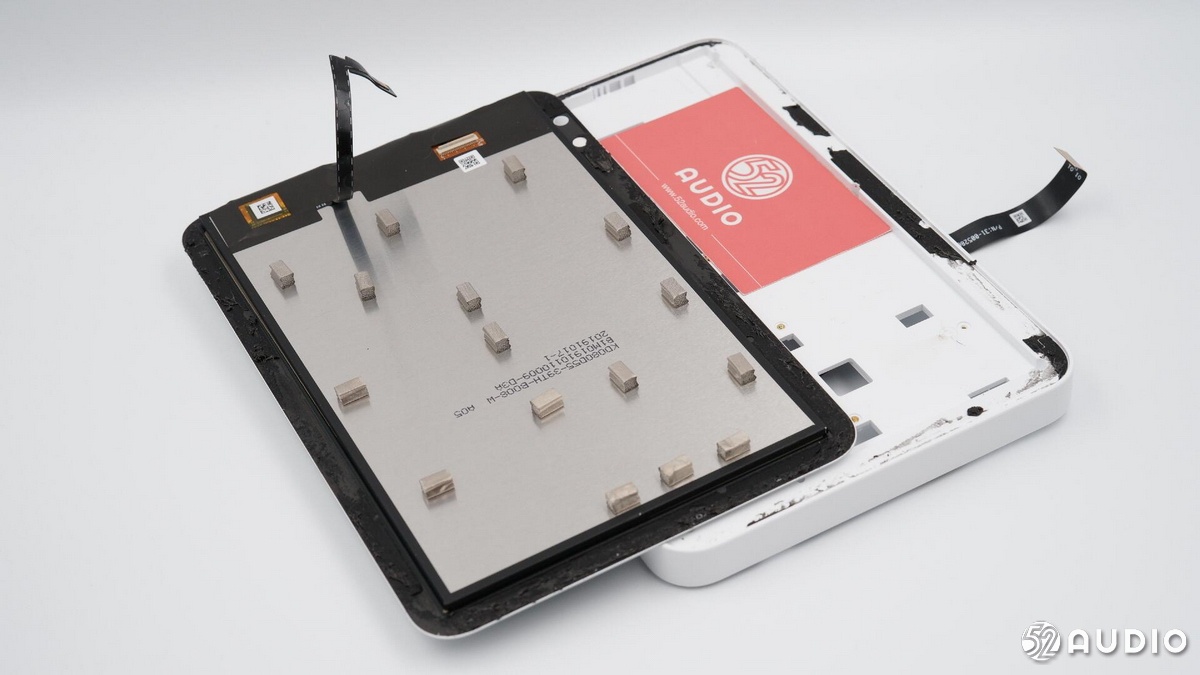

屏幕背面有导电布接地。
屏幕背面的编号信息。
FocalTech敦泰电子FT5526电容触摸IC。
摄像头特写，左侧是环境光传感器和白色摄像头挡板，周围有喷黑防止透光。

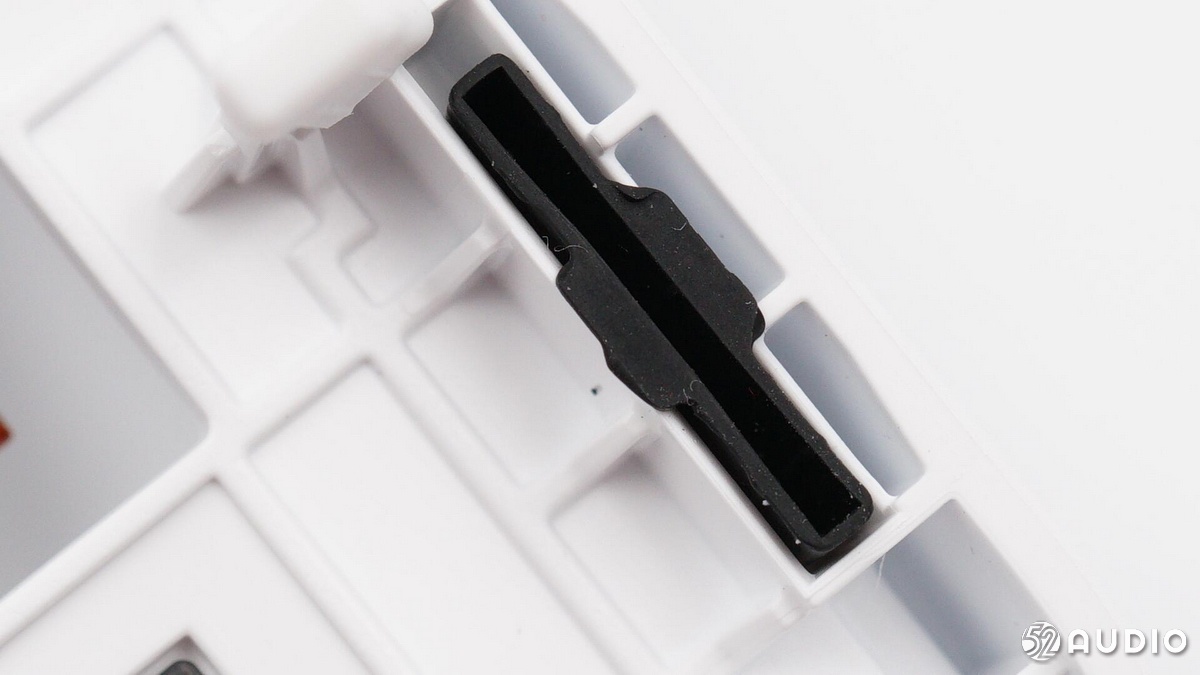

音腔壳体有突出部分与外壳相连，这里有黑色橡胶套缓震。
黑色橡胶套特写。

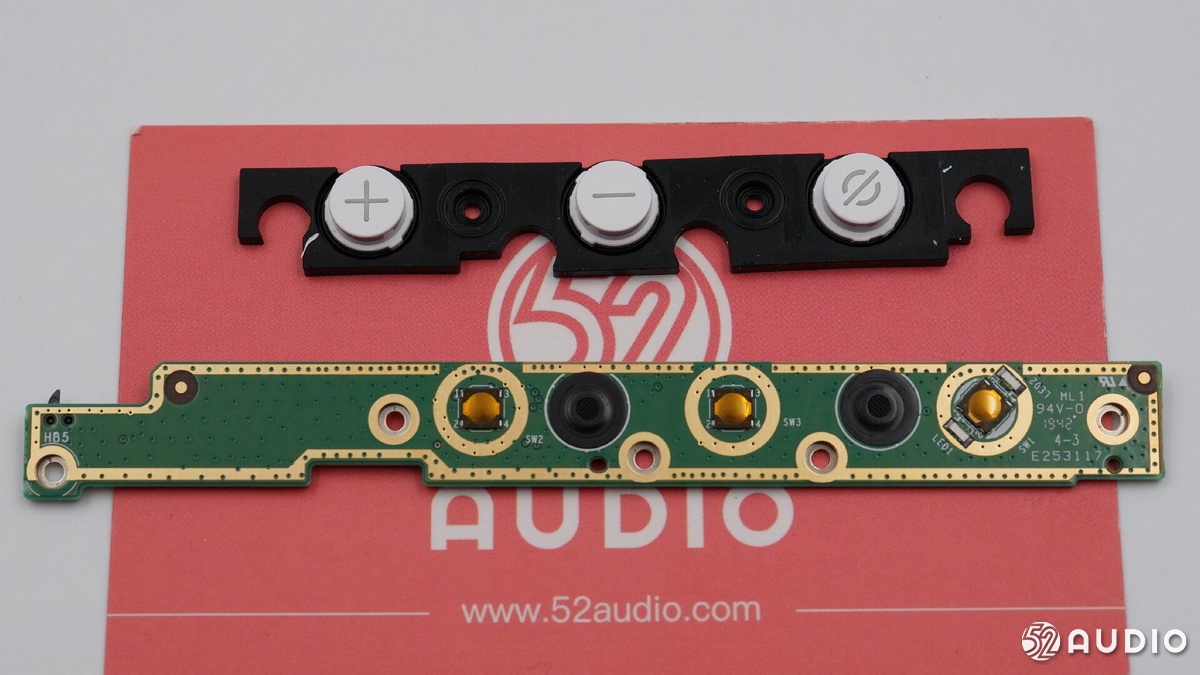

音箱顶部的按键小板和橡胶外壳特写，正面有三个微动按键。
主板背面特写，有两颗MEMS硅麦。

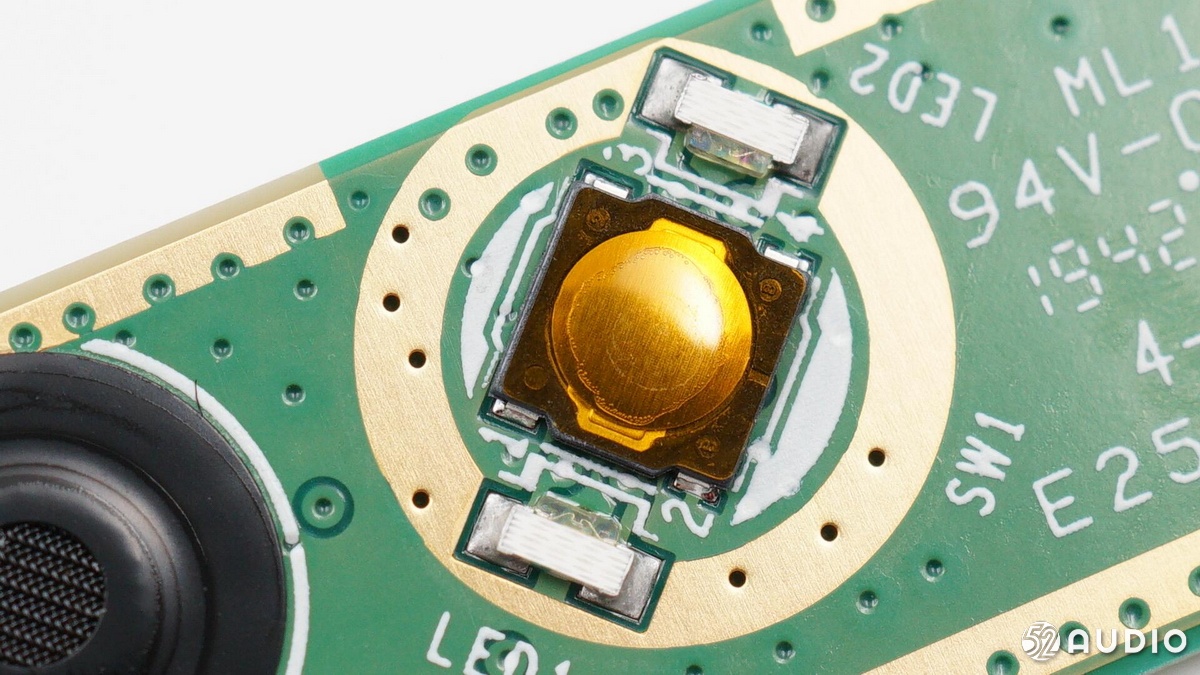

贴片按键特写，两侧有LED指示灯。
主板正面的麦克风保护罩。

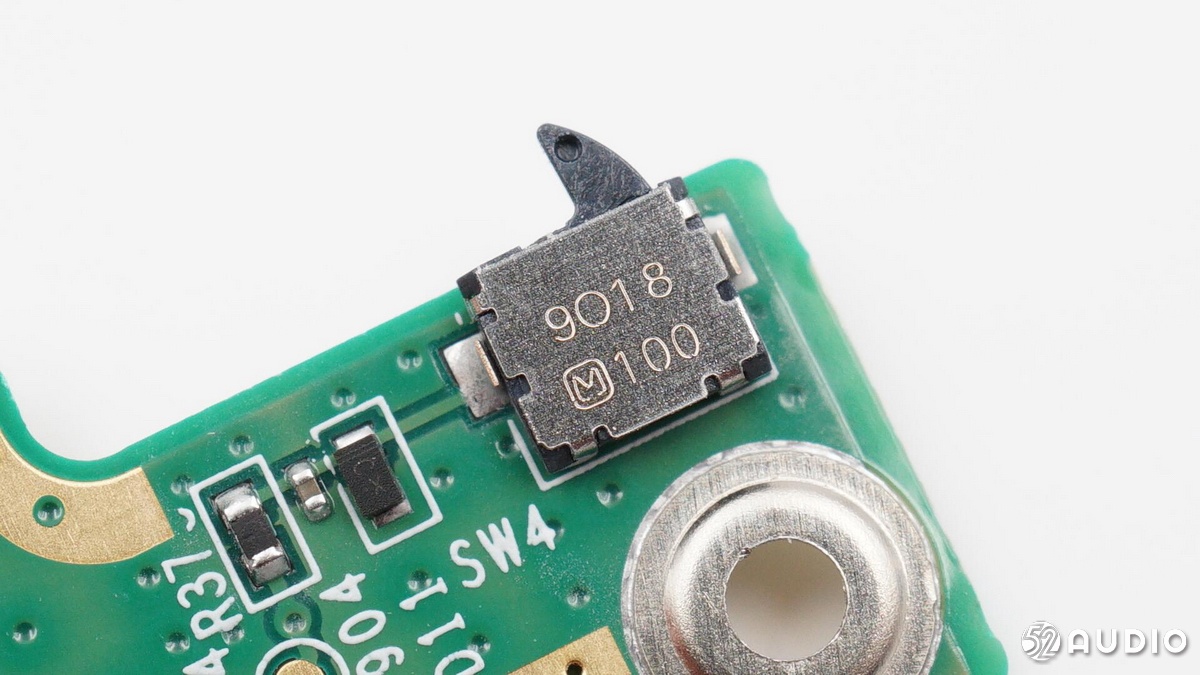

音箱顶部的滑动式开关，镭雕9018 M 100，来自松下，用于摄像头挡板位置检测。

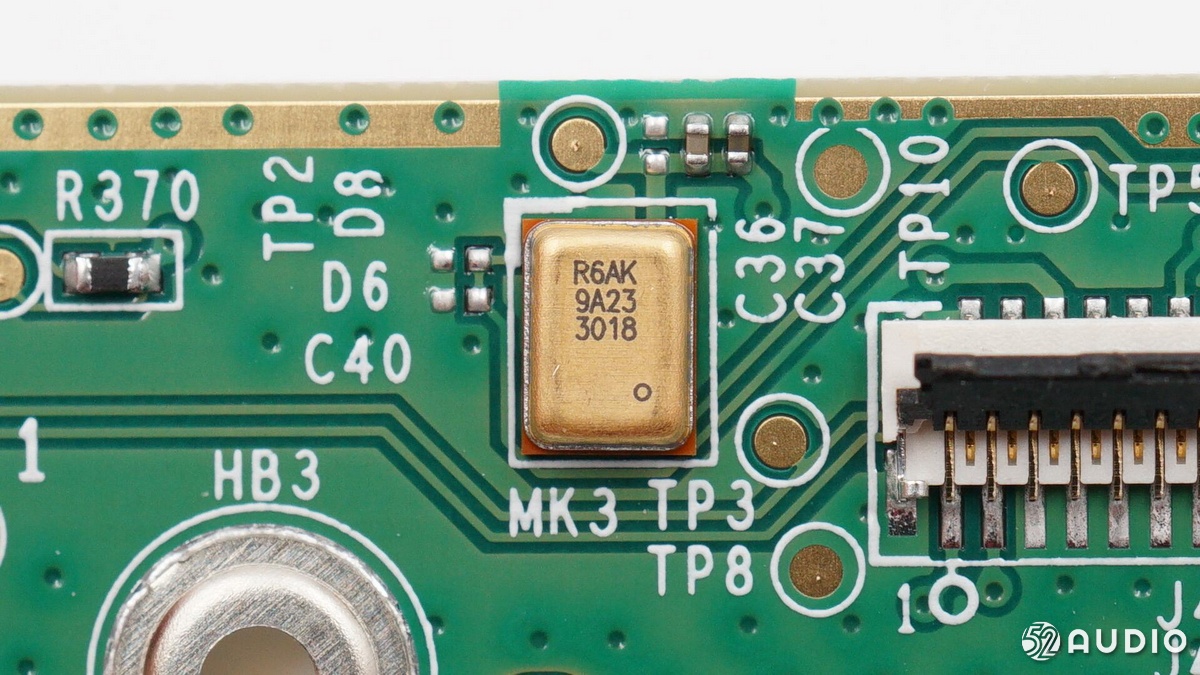

镭雕R6AK 9A23 3018的MEMS硅麦，麦克风连接到后盖的小板上进行模数转换。

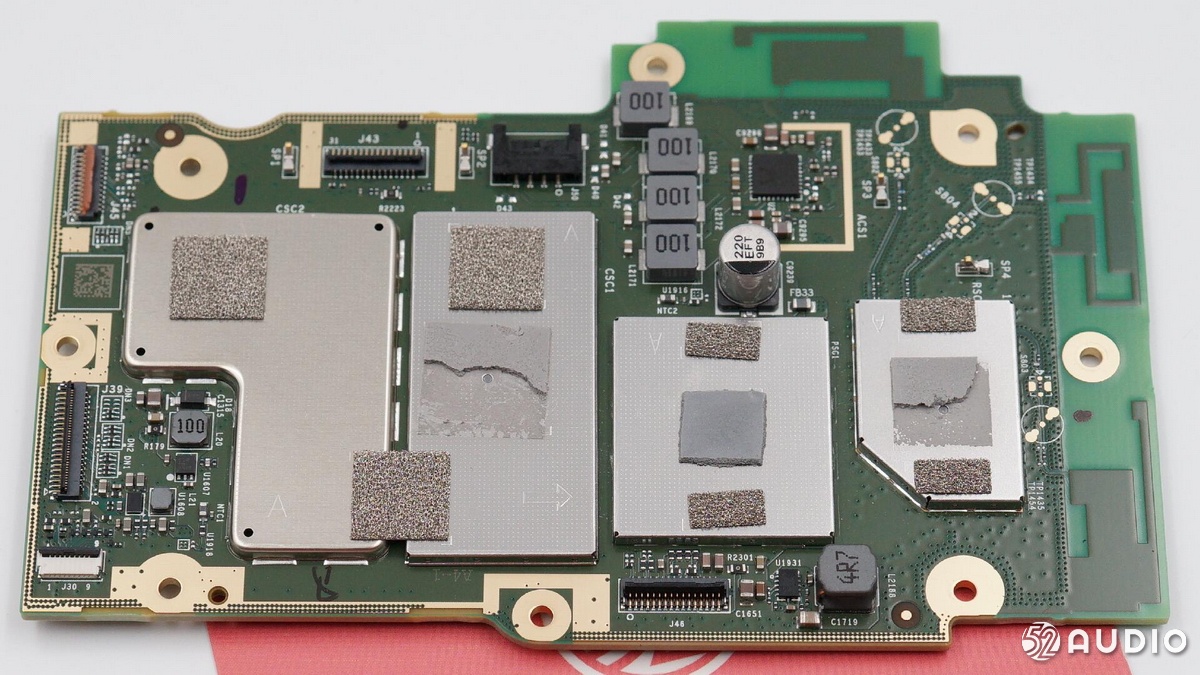

音箱主板正面有四个金属屏蔽罩。

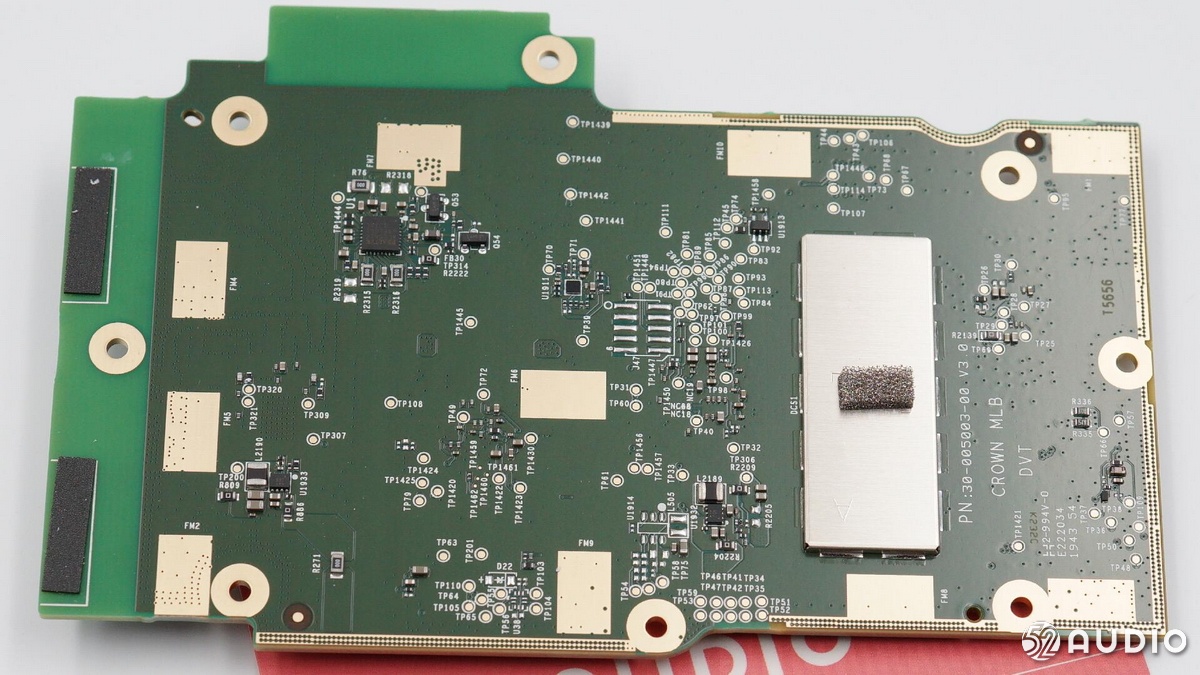

主板背面有一个金属屏蔽罩。

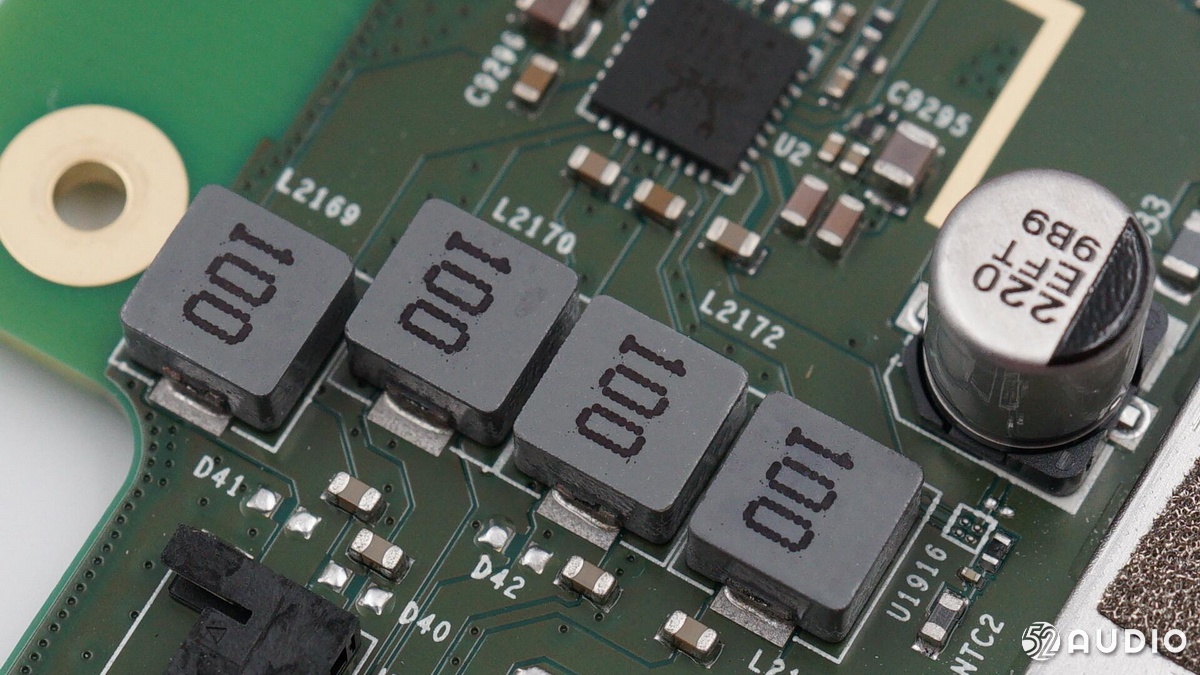

数字功放输出的滤波电感。

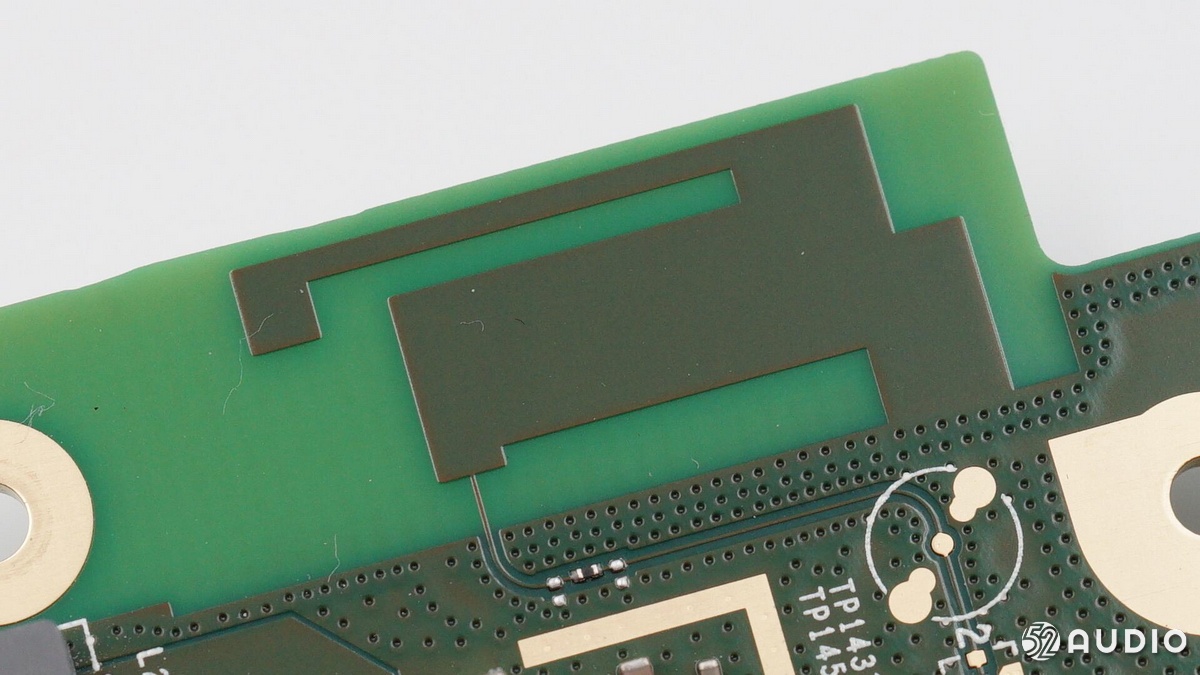

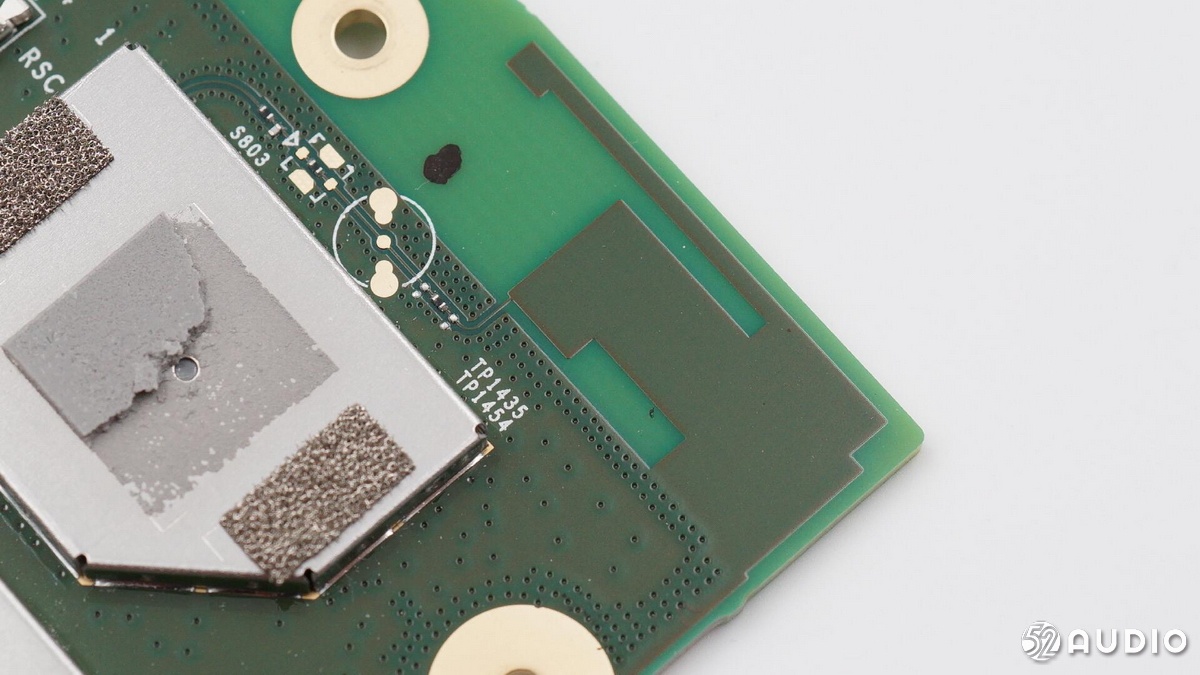

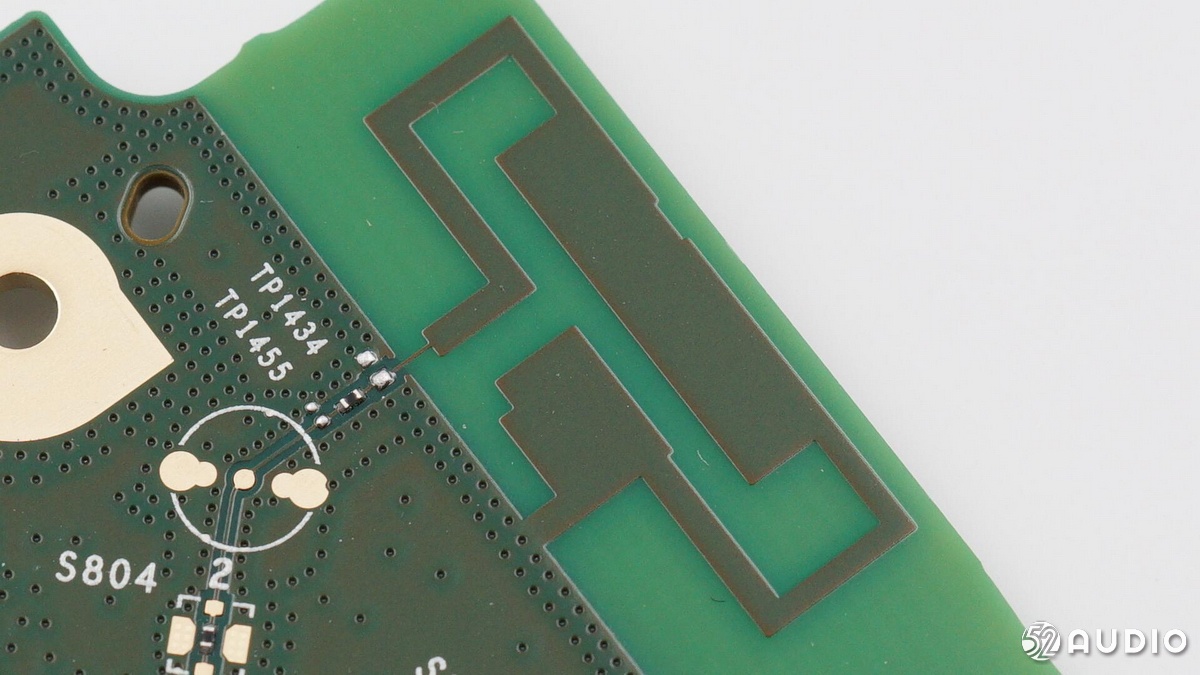

板载WiFi/蓝牙天线1。
板载WiFi/蓝牙天线2。
板载WiFi/蓝牙天线3。

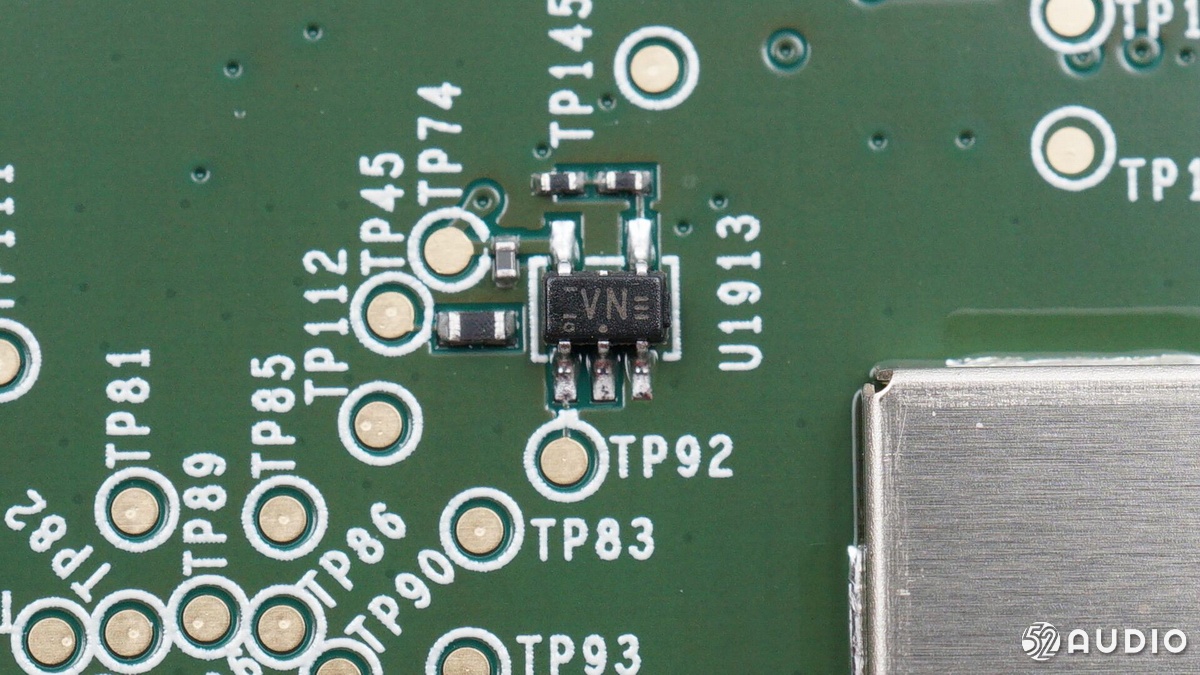

丝印VN的IC。

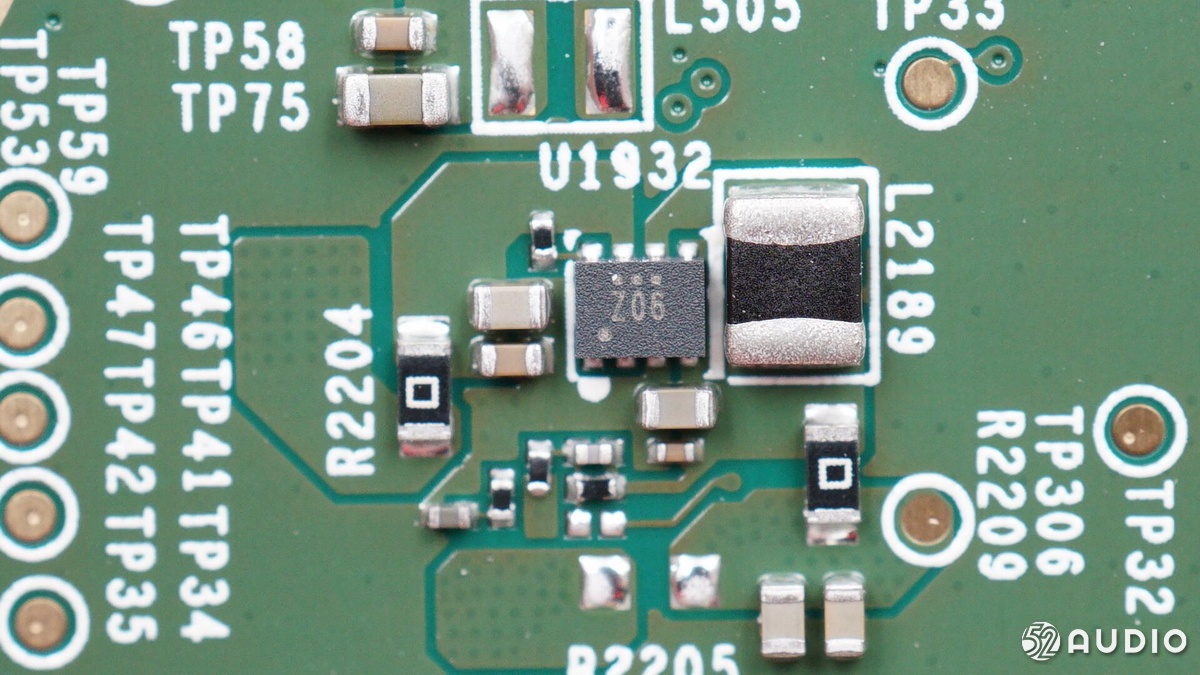

丝印Z06的IC。

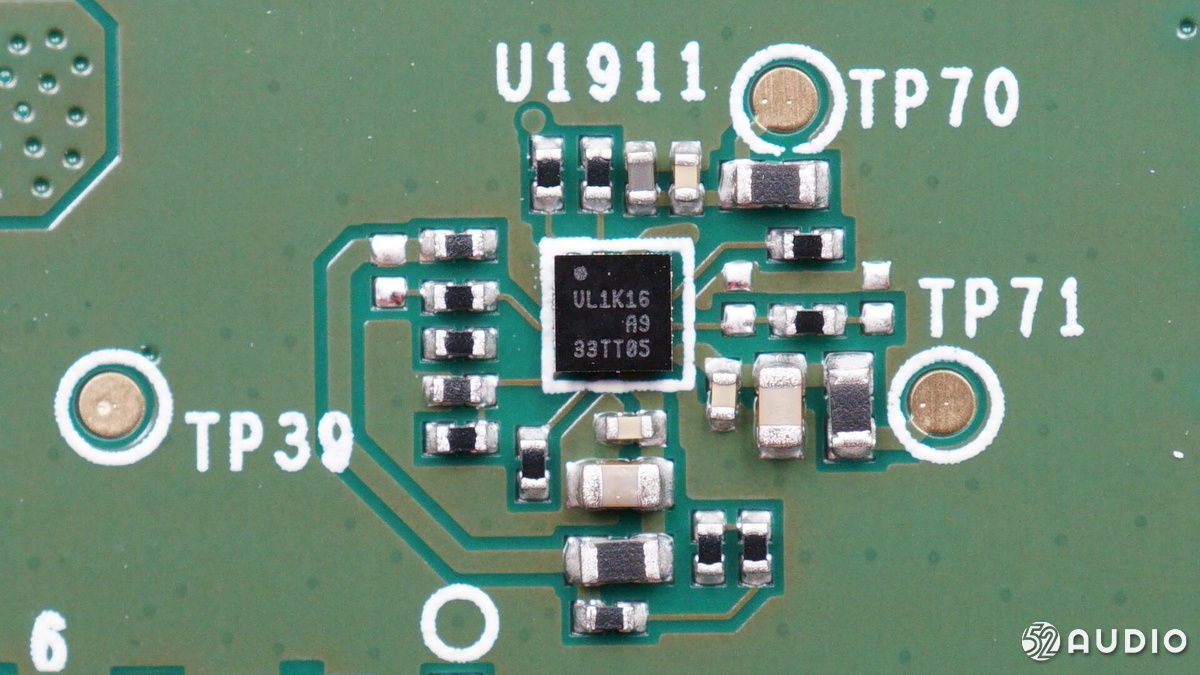

Lattice莱迪思半导体公司生产的UL1K16，FPGA IC用来驱动RGB LED，并且支持红外线二极管驱动。
Lattice莱迪思UL1K16 IC 详细信息。

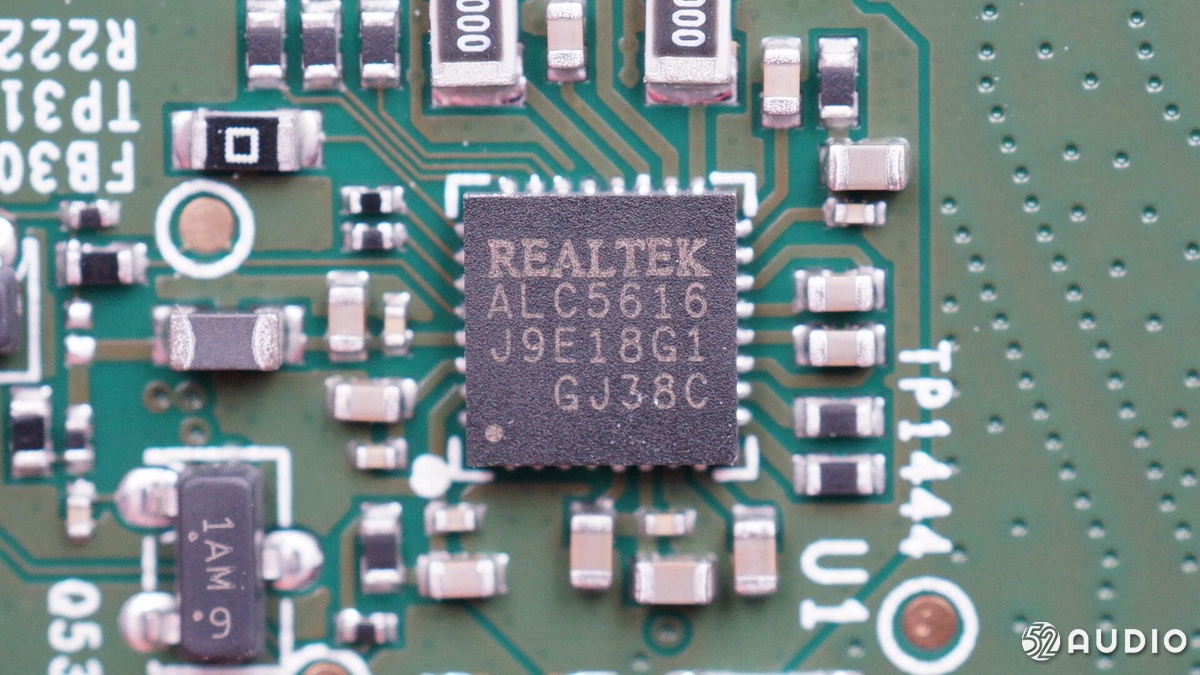

Realtek瑞昱 ALC5616是一颗高性能、低功耗、立体声通道I2S接口音频编解码器。传输的数据可以从模拟输入或数字麦克风输入，也可以将接收到的数据输出到耳机输出。ALC5616的特点是超低功率耳机放大器。在回放过程中只消耗6.5mW的功率。

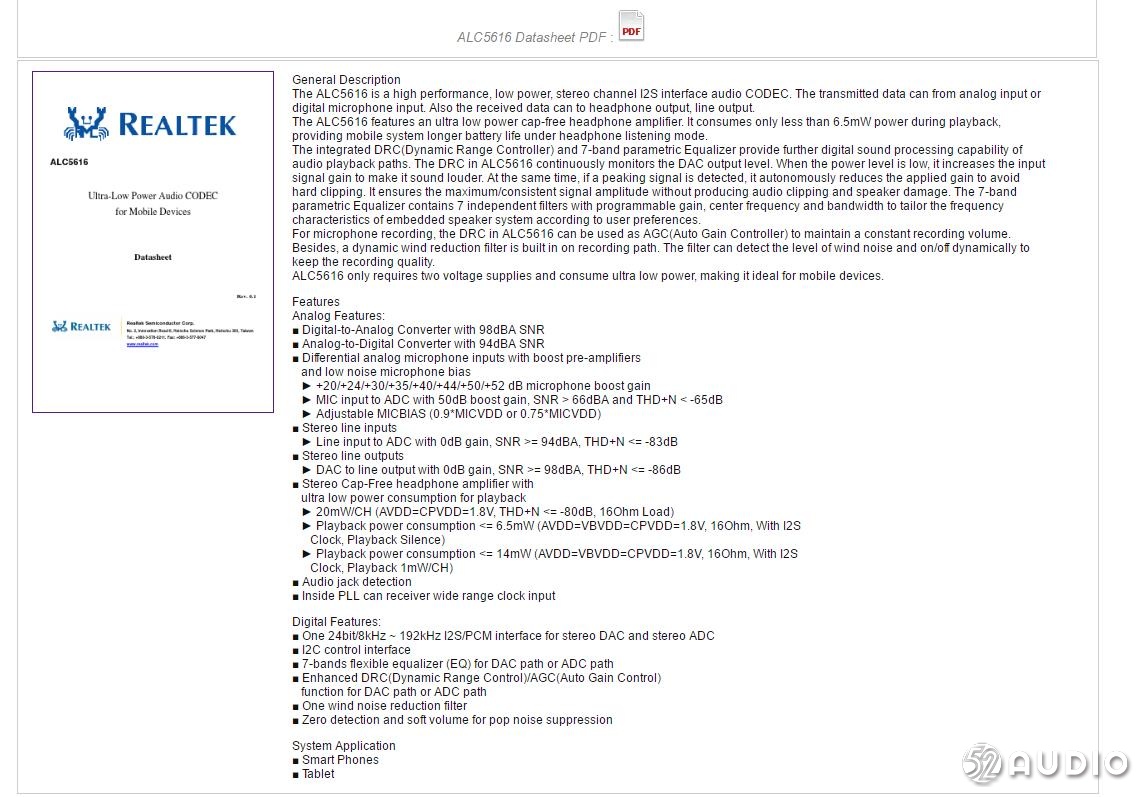

Realtek瑞昱 ALC5616详细数据图。
TI德州仪器 TPS61165 背光LED驱动器，用于驱动多串屏幕背光。

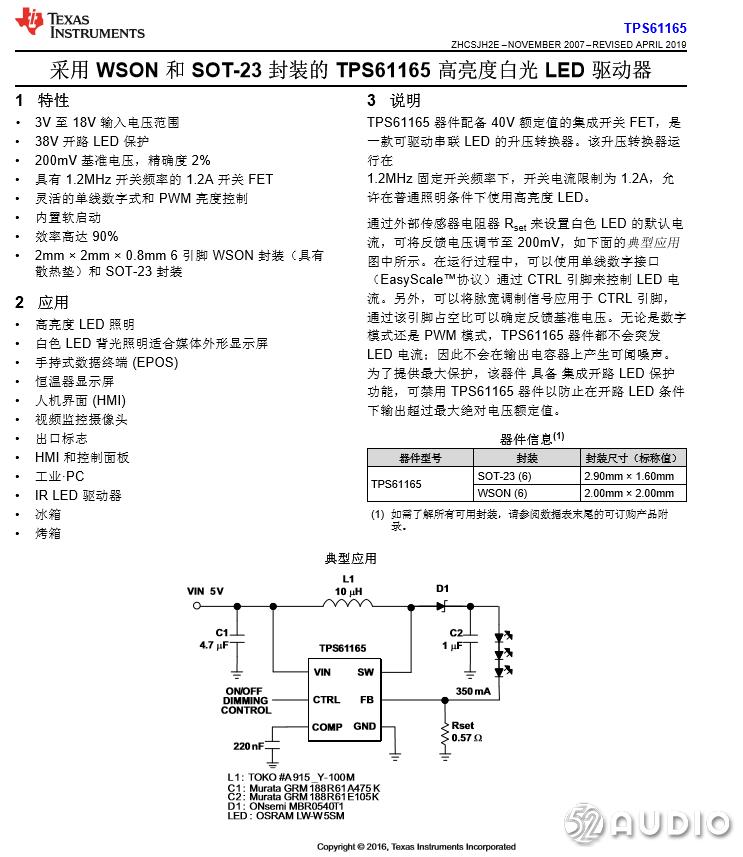

TI德州仪器 TPS61165 详细资料。

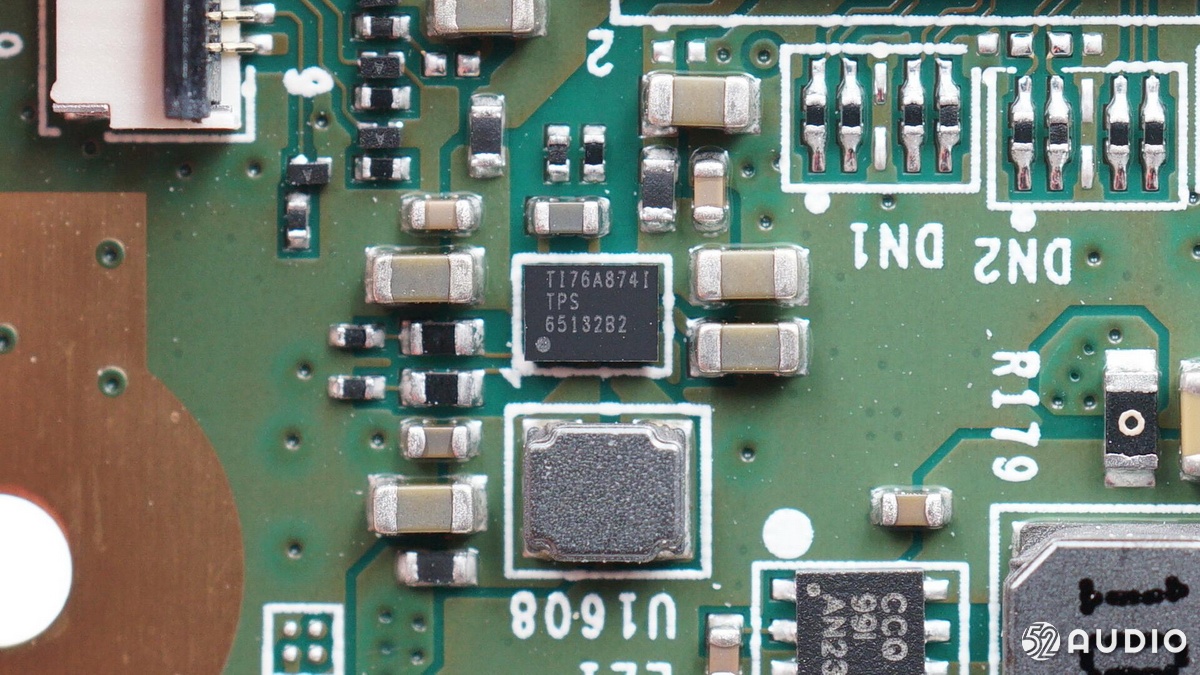

TI德州仪器 TPS65132B2 双路正负供电转换器，用于屏幕供电。

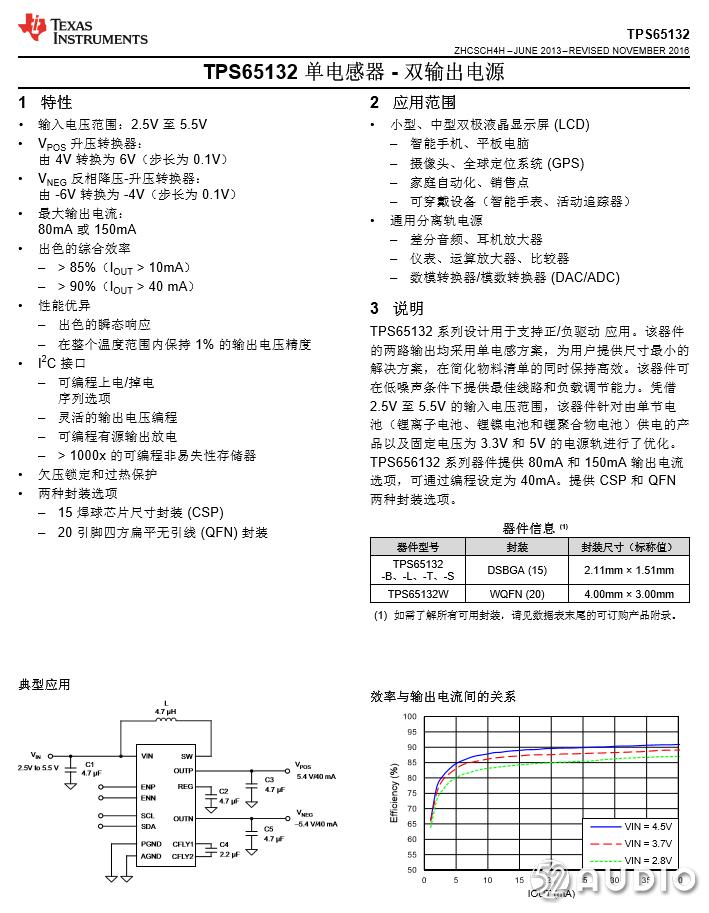

TI德州仪器 TPS65132 详细资料。

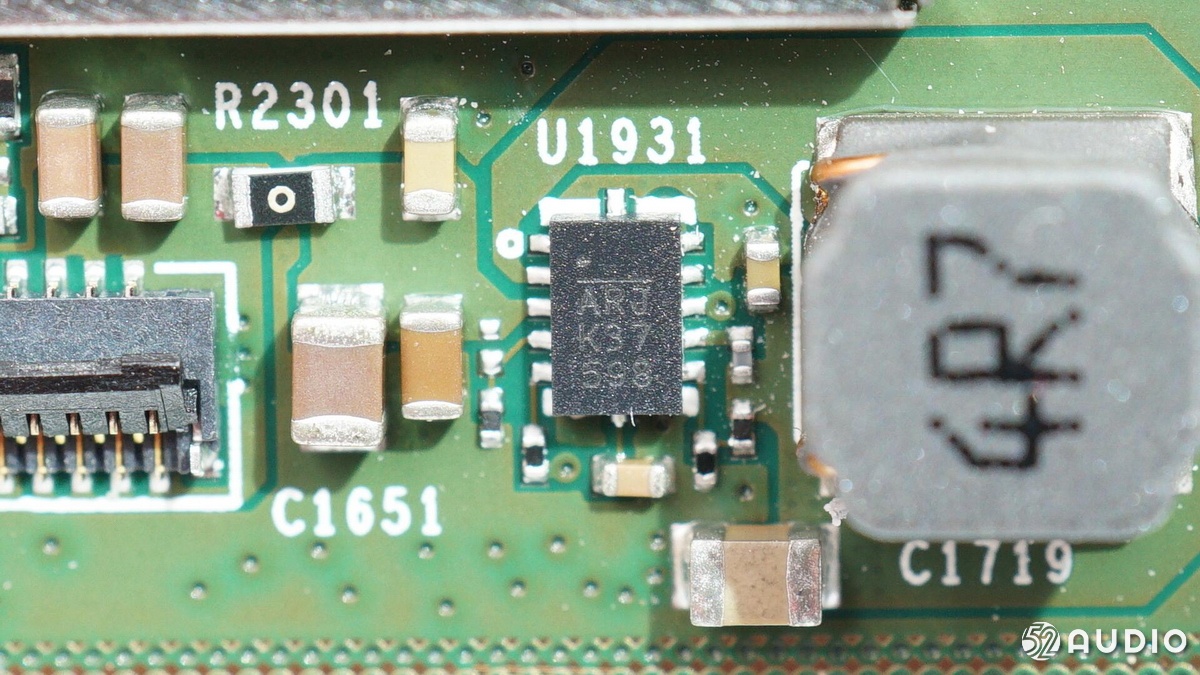

一颗MPS的IC，丝印ARJ。

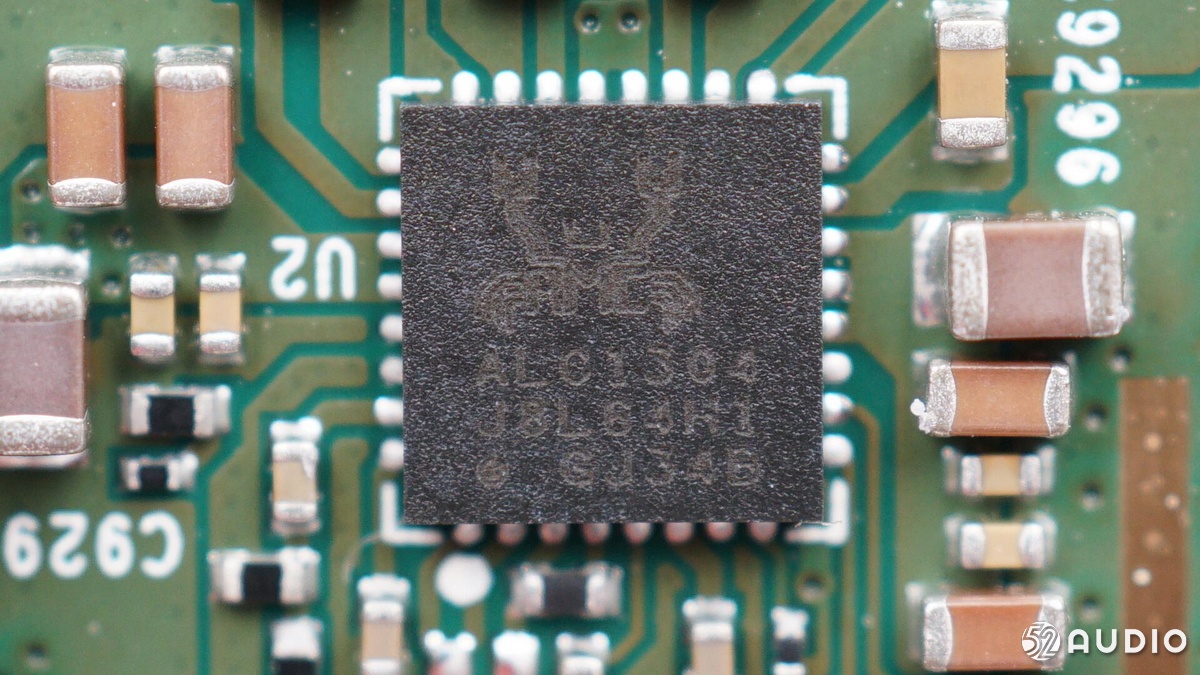

Realtek瑞昱ALC1304 高效率，高性能D类音频放大器，每通道可输出20W功率，具有3档增益控制。

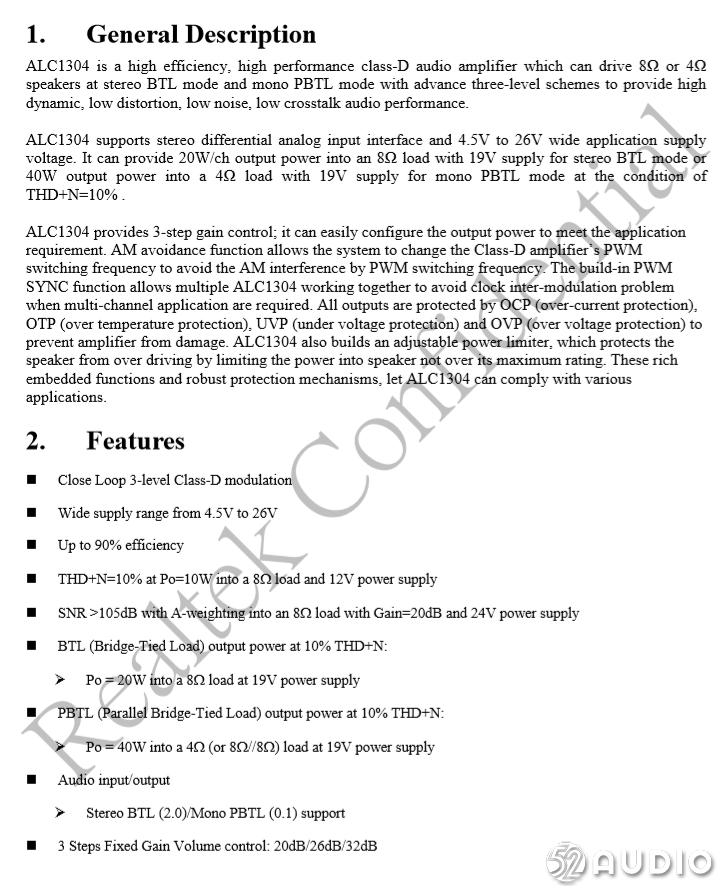

Realtek瑞昱ALC1304 详细资料。
这个屏蔽罩内有一颗IC。

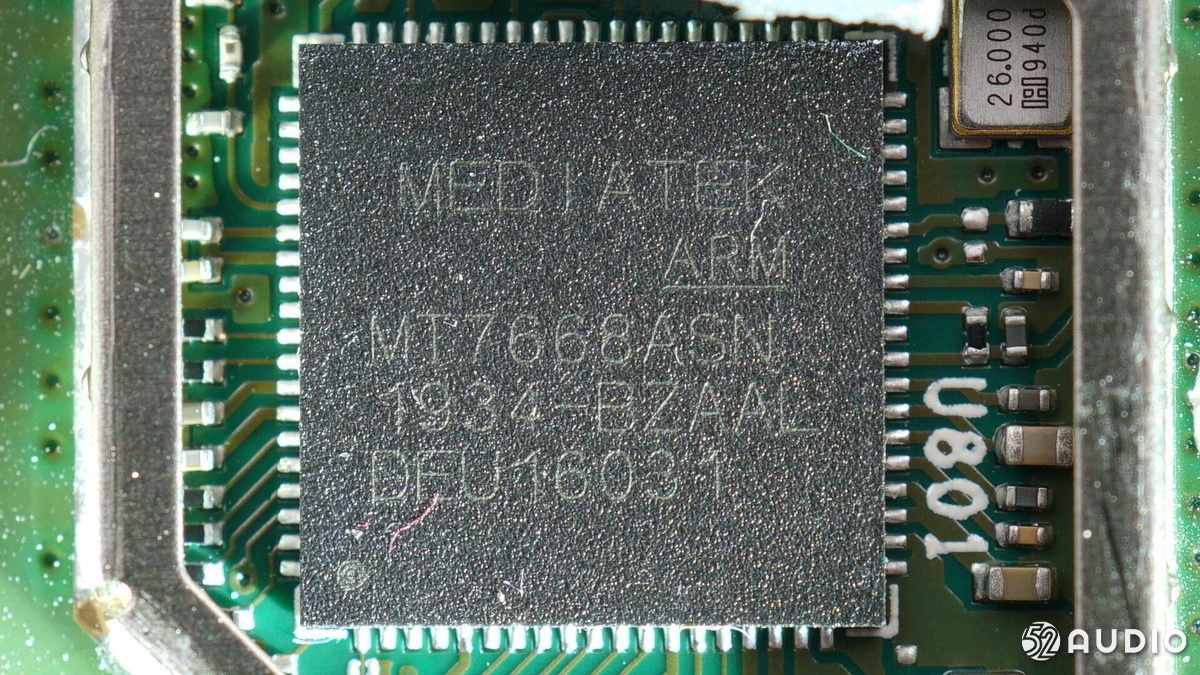

MTK联发科MT7668是一款高集成度的系统单芯片，将 2×2 双频段 802.11 ac Wi-Fi 与 MU-MIMO 和最新的蓝牙 5.0 无线电结合在一个封装包中。优化的射频结构和基带算法提供极佳的性能和低功耗。MT7668 是为了满足不同的家庭连接需求而设计的。它能以高达 867Mbps 的速率经由 802.11ac Wi-Fi 将具有低延迟的高清晰度多媒体往返传输至家庭或移动设备或多媒体设备（如无线连接的音频系统/音棒）。值得注意的是，MT7688 支持双频双并发（DBDC）同时运行 2.4 GHz 和 5GHz 网络。通过其集成的蓝牙连接，可以直接控制家庭物联网（IoT）、可穿戴设备、头戴设备、智能 RC 或游戏控制器。另外，蓝牙 5.0 大大增加了蓝牙低能量连接上的数据传输速率。由于其嵌入式高性能 PA/LNA 和其用于 Wi-F / 蓝牙 FDD 的机载三天线设计，同时提供 Wi-Fi 和蓝牙的并行操作，该平台具有高性价比。这是由联发科技开发的创新算法协调的，这种算法能最大限度地提高性能和效率。辅助接口包括 HIF（主机接口）与 USB3、PCI-Express、SDIO 3.0 和 UART（BT）。

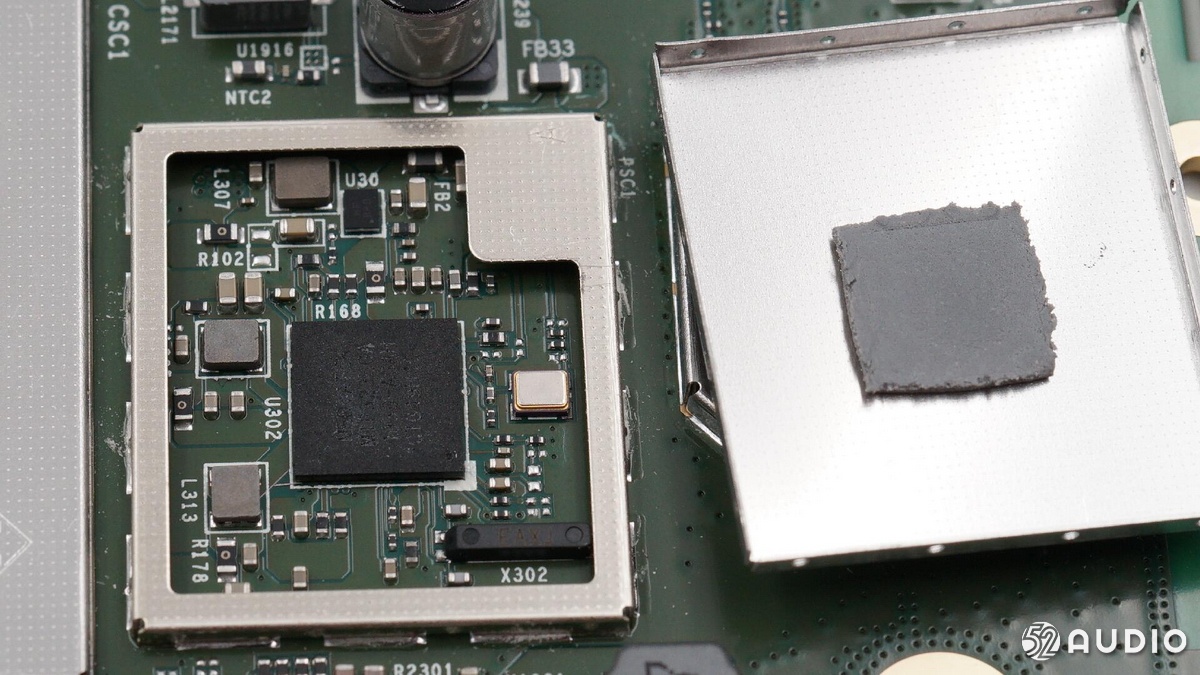

这个金属屏蔽罩下是PMIC。

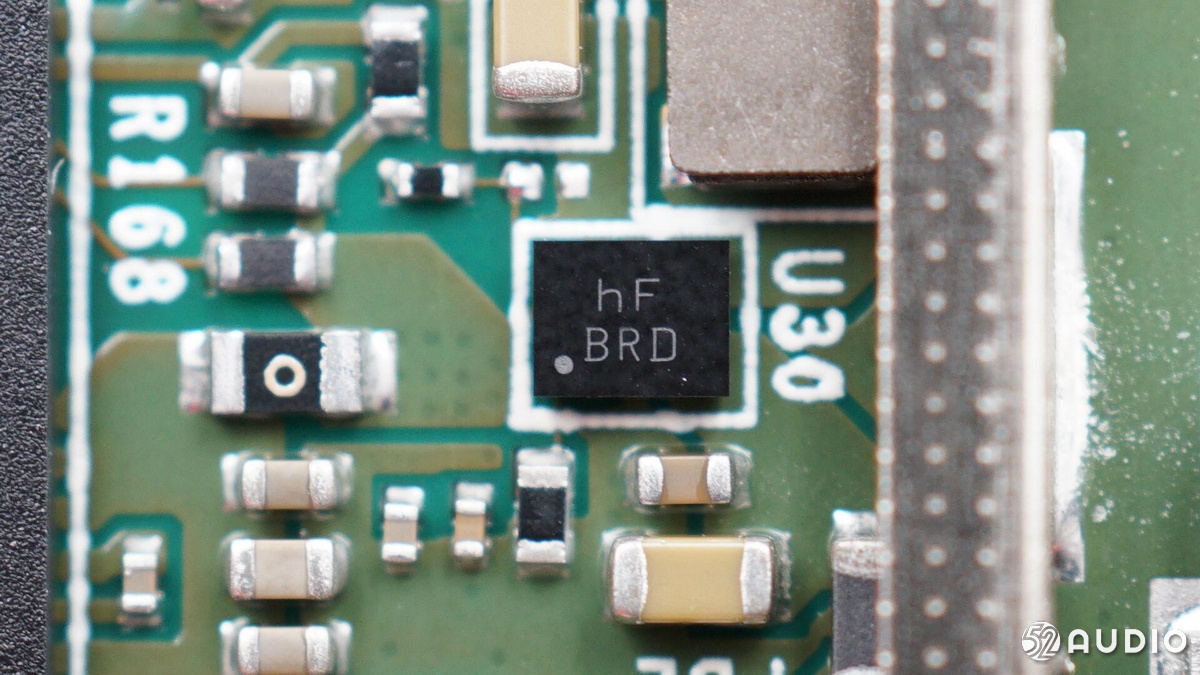

丝印hF BRD的IC。

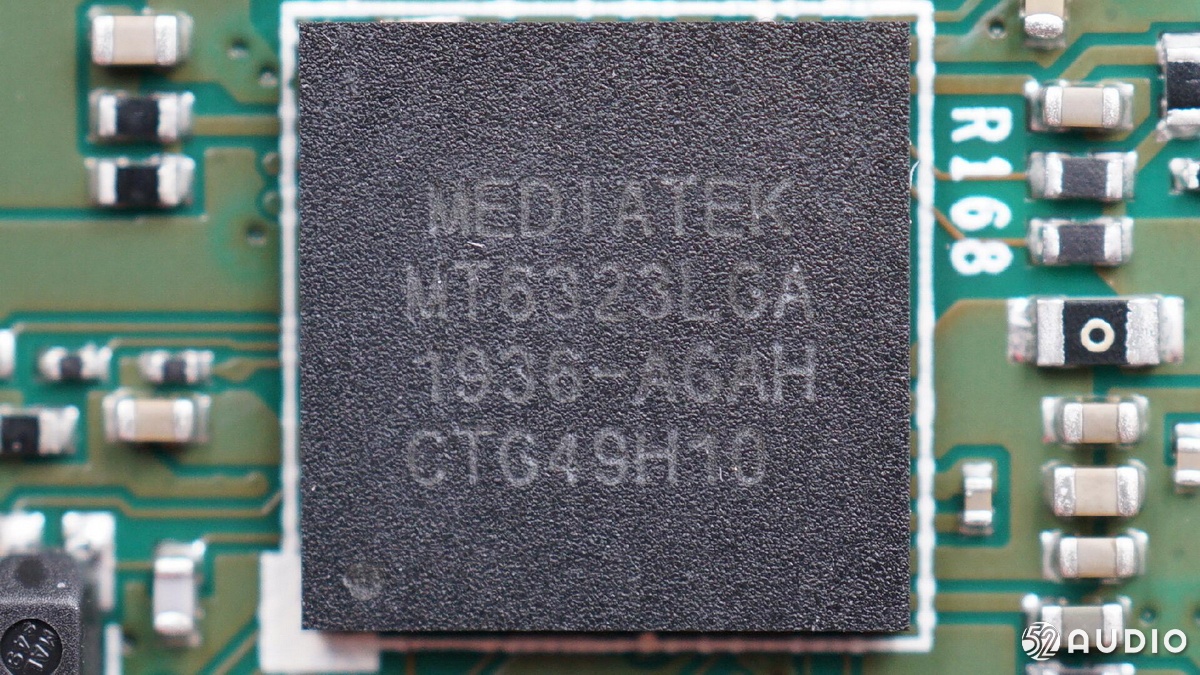

MTK联发科 MT6323LGA 电源管理IC。与MTK处理器为套片，为SoC和RAM，EMMC芯片供电。

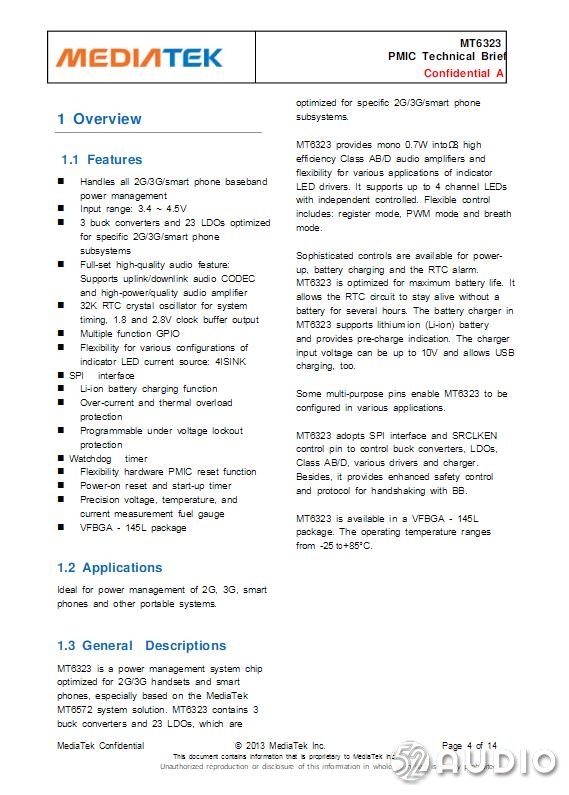

MTK联发科 MT6323 PMIC资料图。

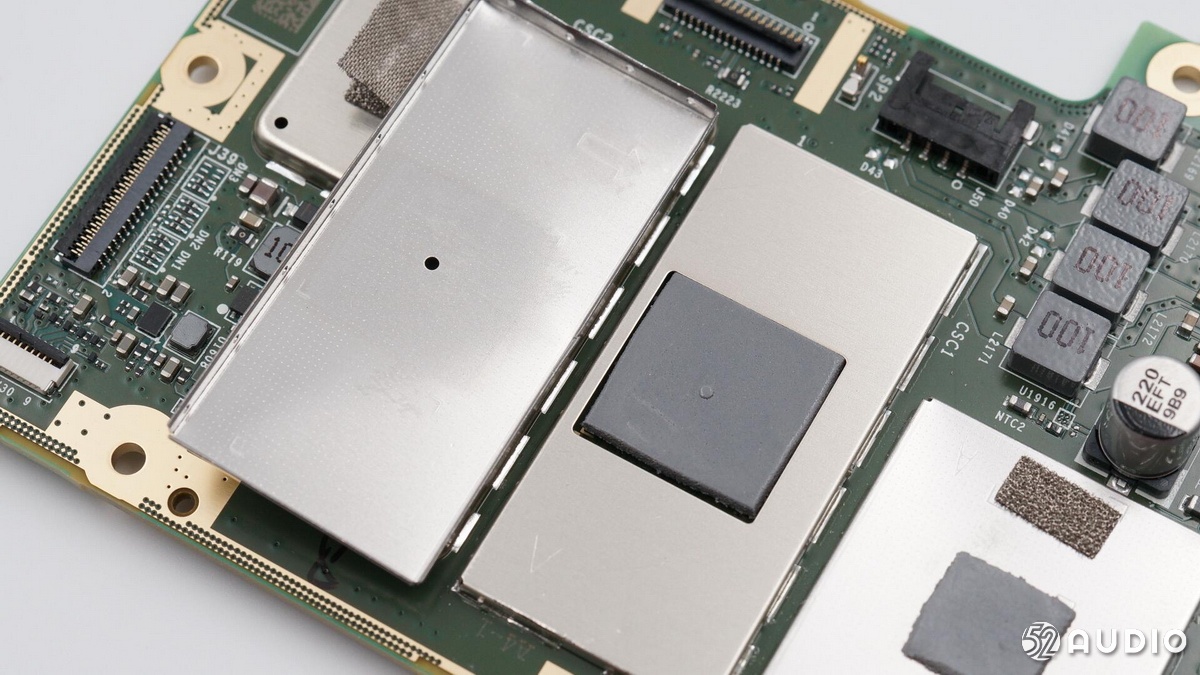

这个金属屏蔽罩下还有一层，上面有散热贴。

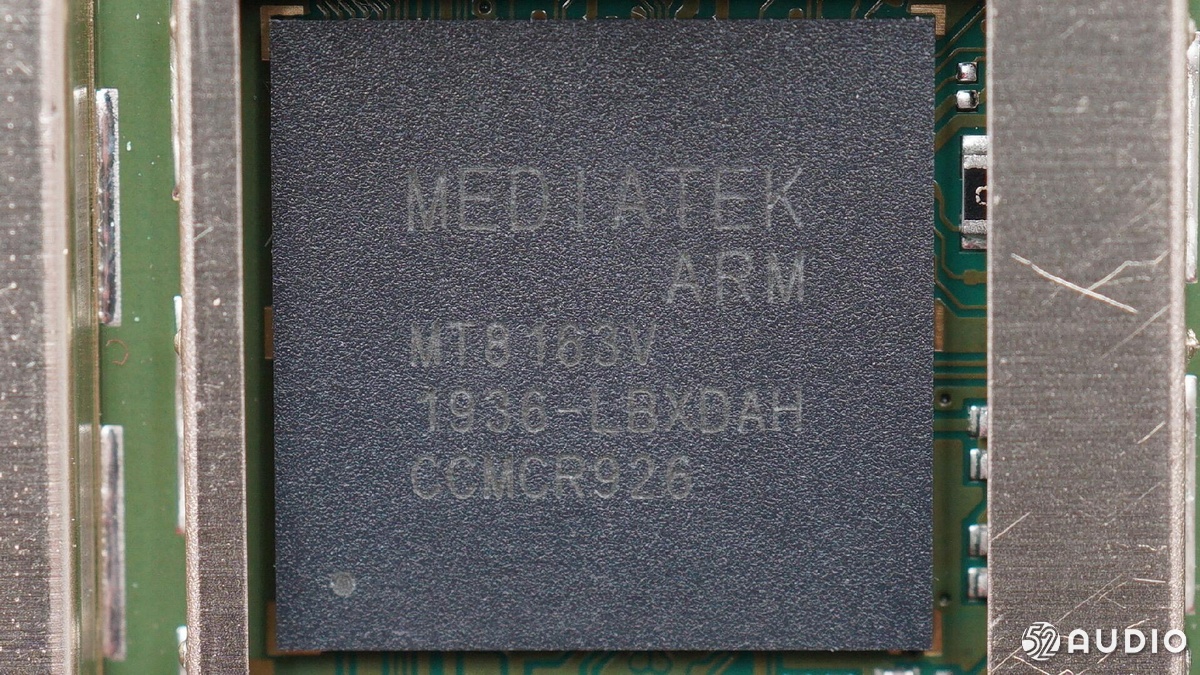

MTK联发科MT8163V高度整合式系统单芯片 (SoC)，四核心 ARM® Cortex-A53 MPCore™、支持3D 图像技术 (OpenGL|ES 3.1)、内置1300 万像素镜头影像信号处理器 (ISP)、DDR3/L 800 MHz 及高清 1080p 视频译码器。
据我爱音频网拆解了解到，华为、百度、JD京东、小米、天猫精灵、腾讯、荣耀、出门问问等品牌的音频产品均大量采用了MTK联发科的解决方案。

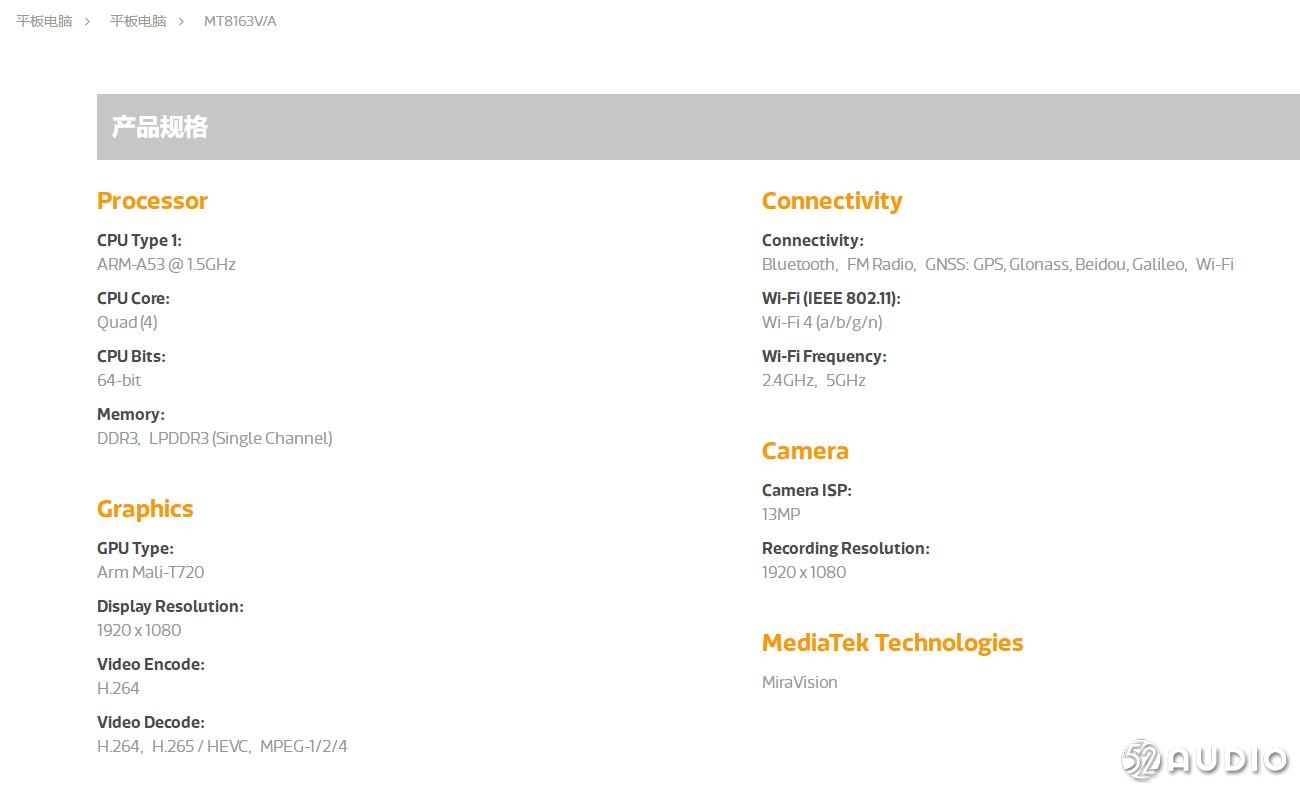

MTK联发科MT8163V SoC产品规格图。

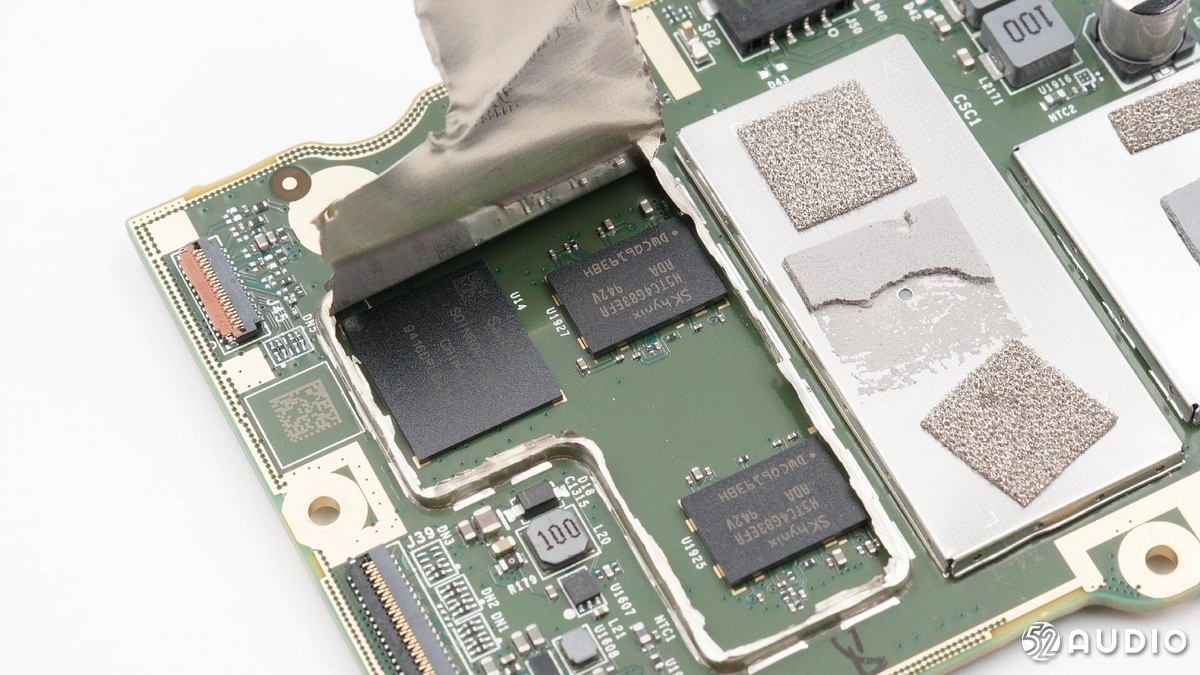

这个金属屏蔽罩内有三颗IC。

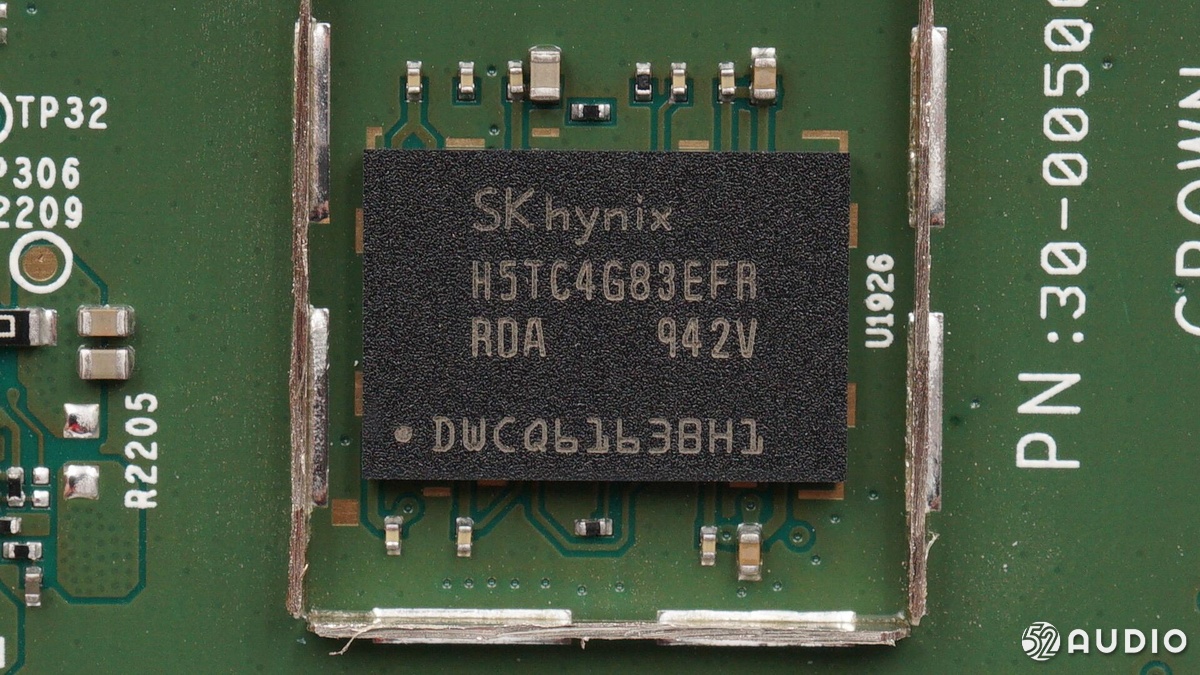

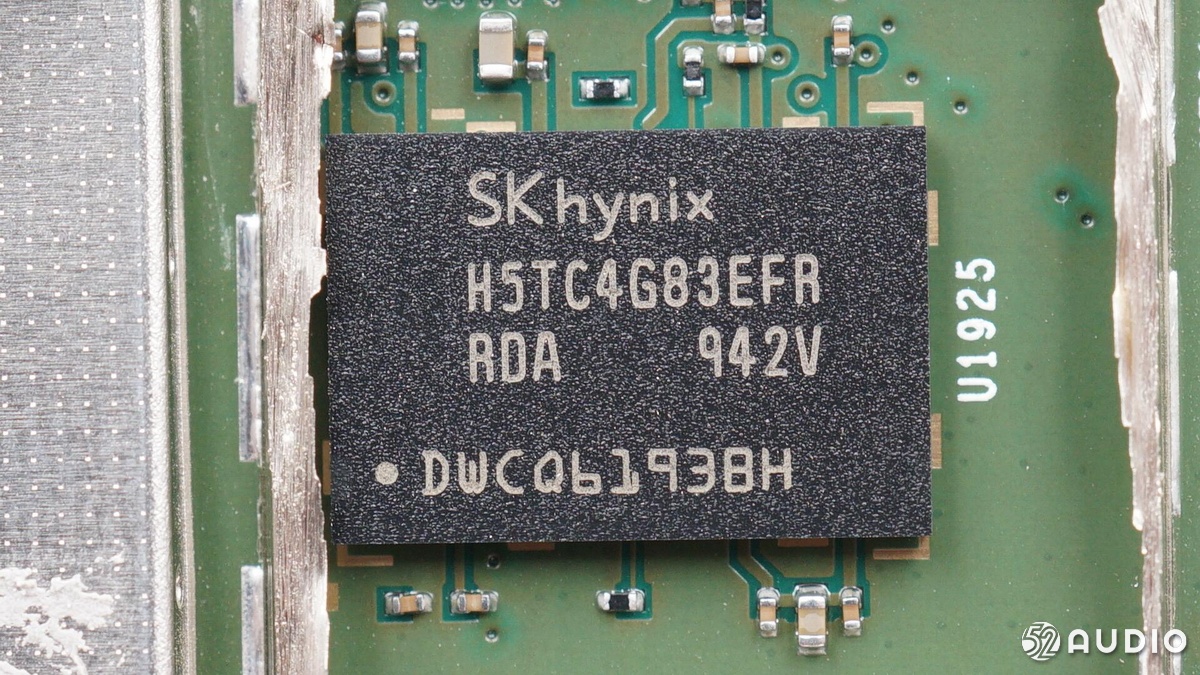

两个SK hynix海力士 H5TC4G83EFR 4Gb DDR3L SDRAM，组成1GB内存容量。

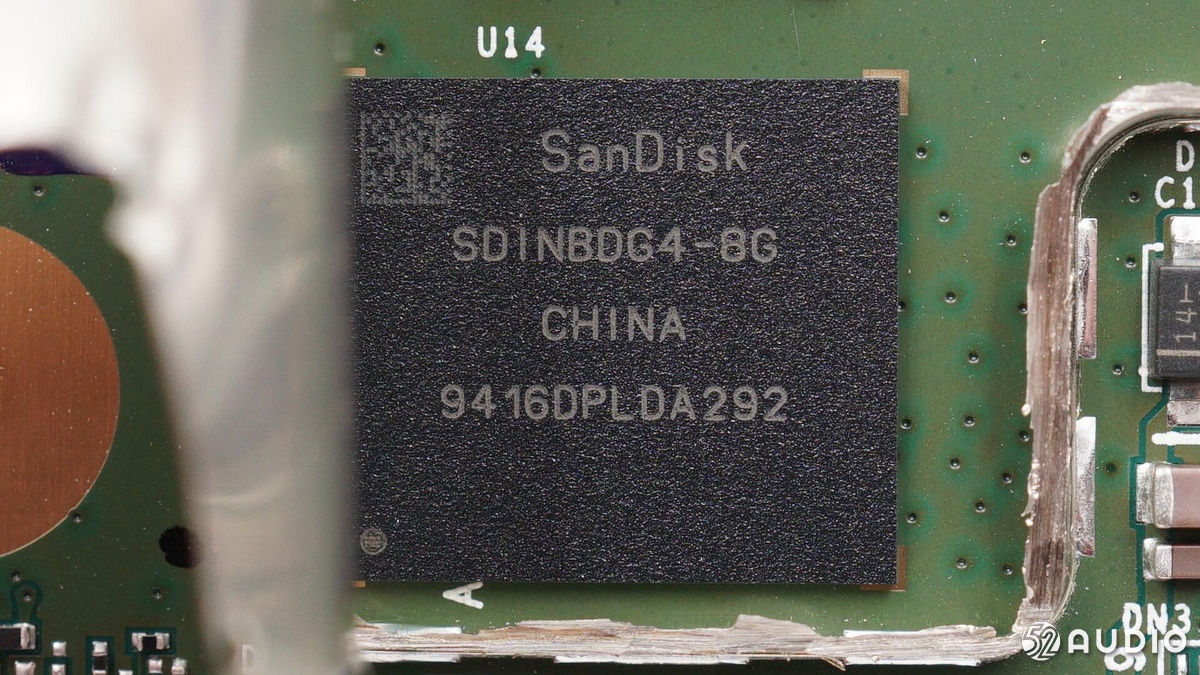

SanDisk闪迪 SDINBDG4， eMMC5.1，8GB闪存，用于存储固件和安装应用程序。

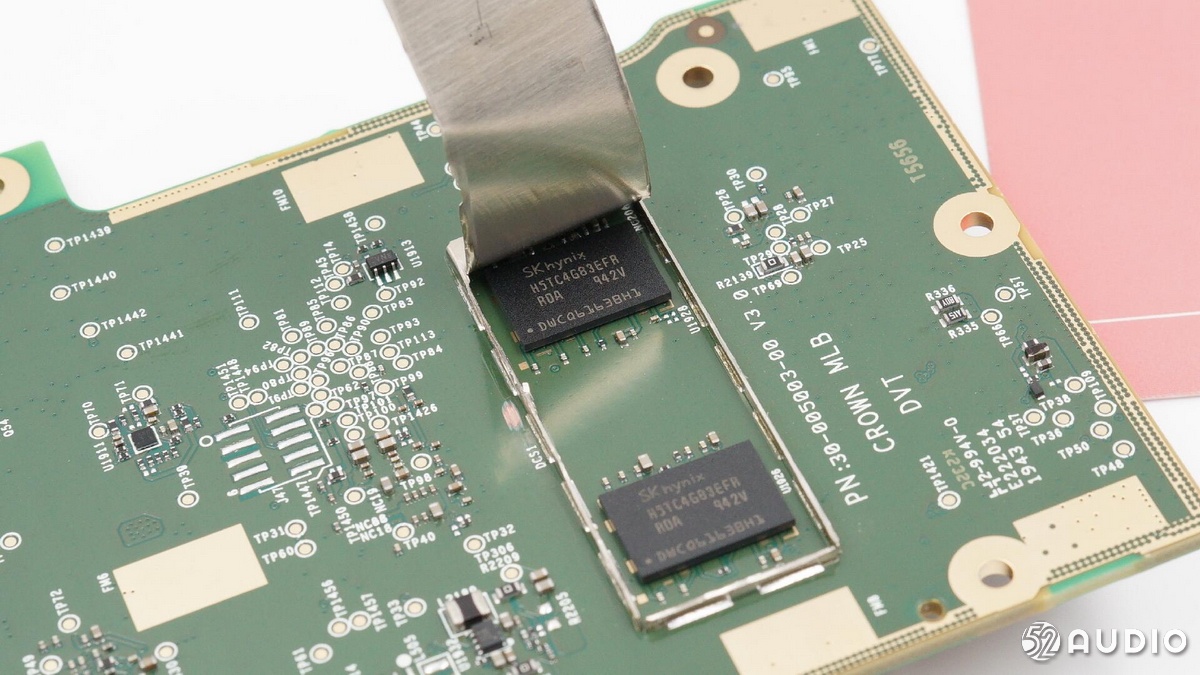

主板背面的金属屏蔽罩内有两颗IC。
还是两个SK hynix海力士 H5TC4G83EFR 4Gb DDR3L SDRAM，加上之前的两颗，共组成2GB内存容量。

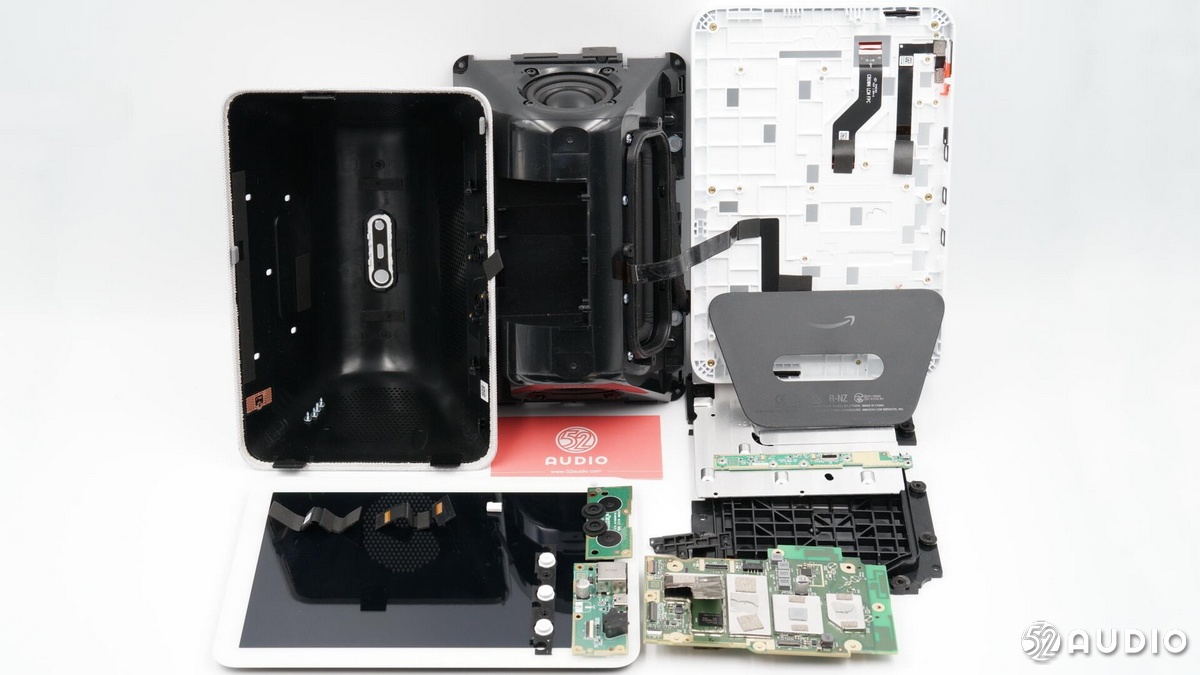

拆解全家福。
我爱音频网总结
亚马逊 Echo Show 8 带屏智能音箱采用了一块8英寸的触摸屏，屏幕尺寸介于前两代产品之间，大小适中。音箱外观比较简洁， 物理遮挡摄像头的设计依旧延续。随着屏幕尺寸的增大，Echo Show 8的音腔体积也变得更大，左右各有一个全频扬声器，低频辐射振膜的尺寸也很大，可以保证音箱的影音体验。
内部电路方面，亚马逊 Echo Show 8采用2GB+8GB大内存，为软件服务提供充足的运行空间；主控芯片与此前一样，是MTK联发科“全家桶”：主控芯片为MT8163V高度整合式系统单芯片，电源管理IC为MT6323LGA ，WiFi和蓝牙芯片是MT7668，不仅支持 2×2 双频段 802.11 ac Wi-Fi 与 MU-MIMO，其集成的蓝牙连接还可以直接控制IoT智能家居。
此外，亚马逊 Echo Show 8还采用了瑞昱ALC5616高性能、低功耗、支持立体声通道的音频编解码器，以及TI德州仪器的ADC和屏幕供电IC。硬件堆料很足，是亚马逊Echo产品的一贯风格。
