开源项目推荐：TOF激光测距仪，精度±2 MM

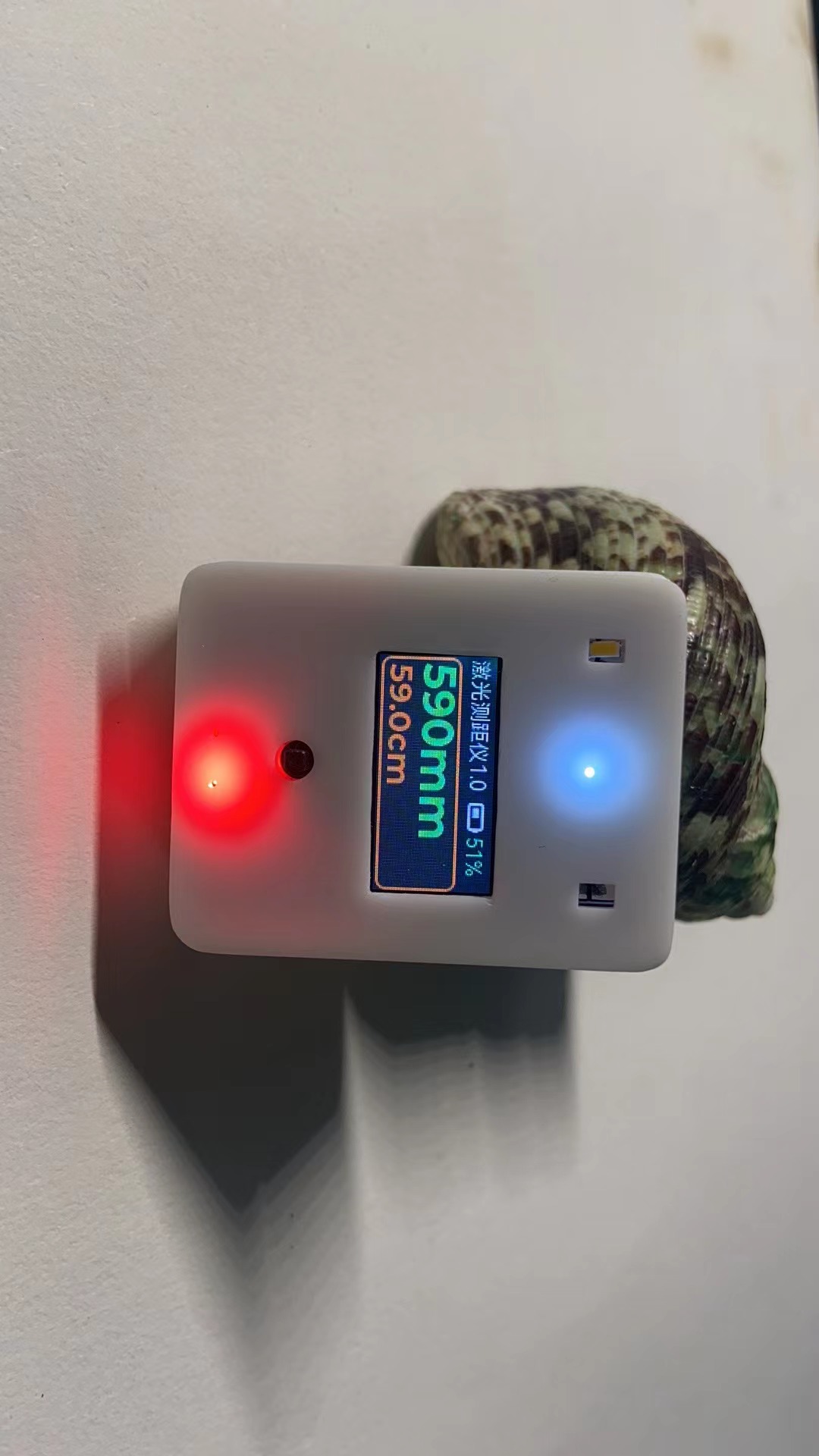

这是一个迷你微距激光测距仪，基于VL53L1、ESP32制作。

功能：测量尺寸，位置跟踪，测试。

优点：能根据电路、外围驱动 扩展多种应用 。

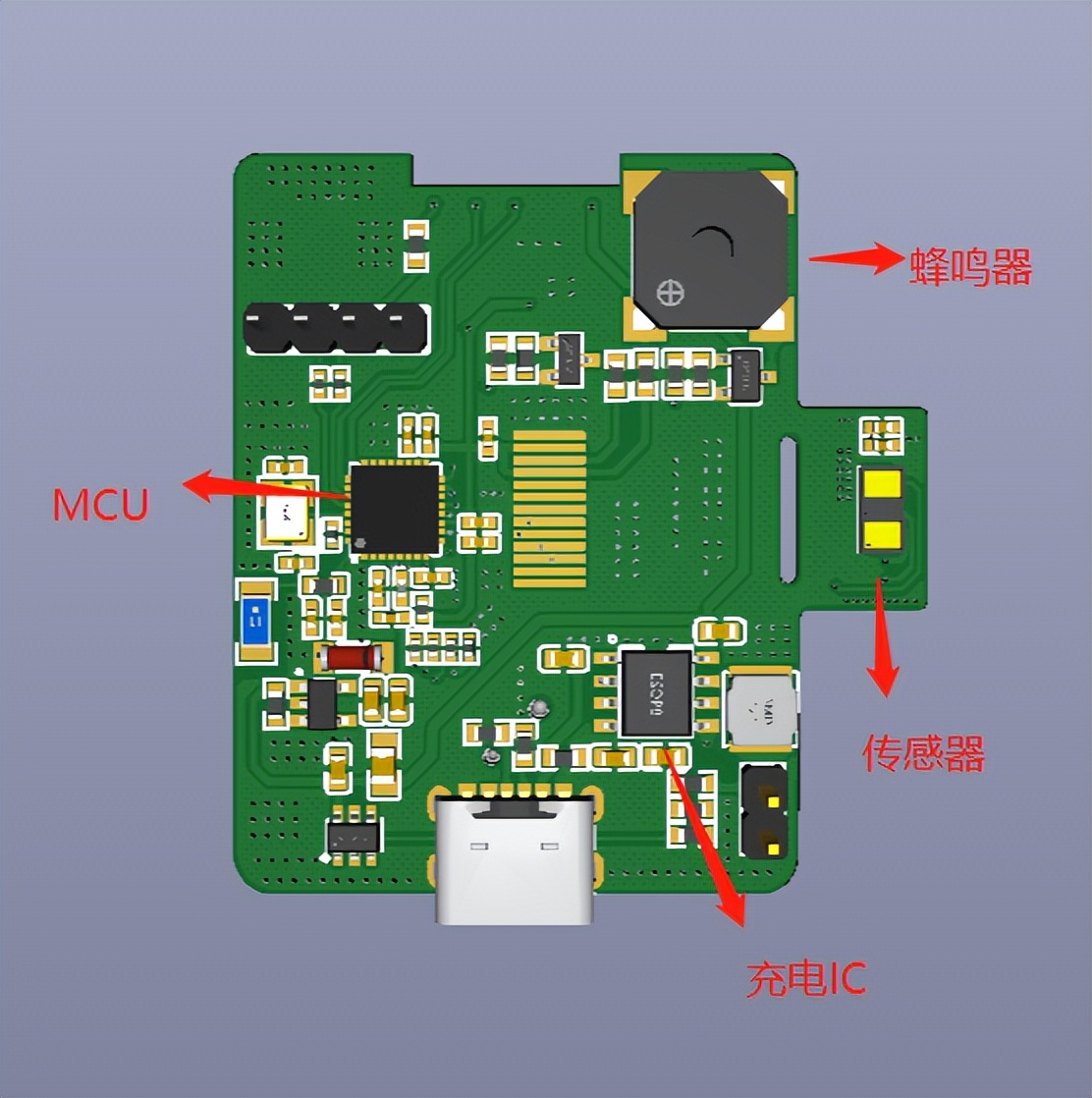

本项目由MCU驱动电路，照明电路，显示驱动、蜂鸣器等驱动电路及软件组成。

电路设计图

用嘉立创EDA设计的原理图

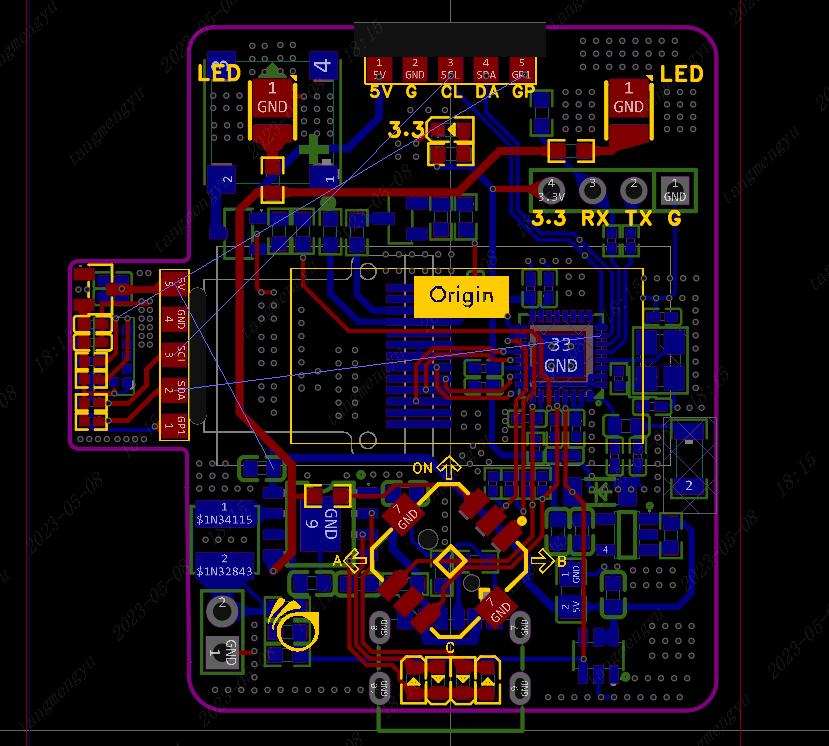

用嘉立创EDA设计的电路PCB图

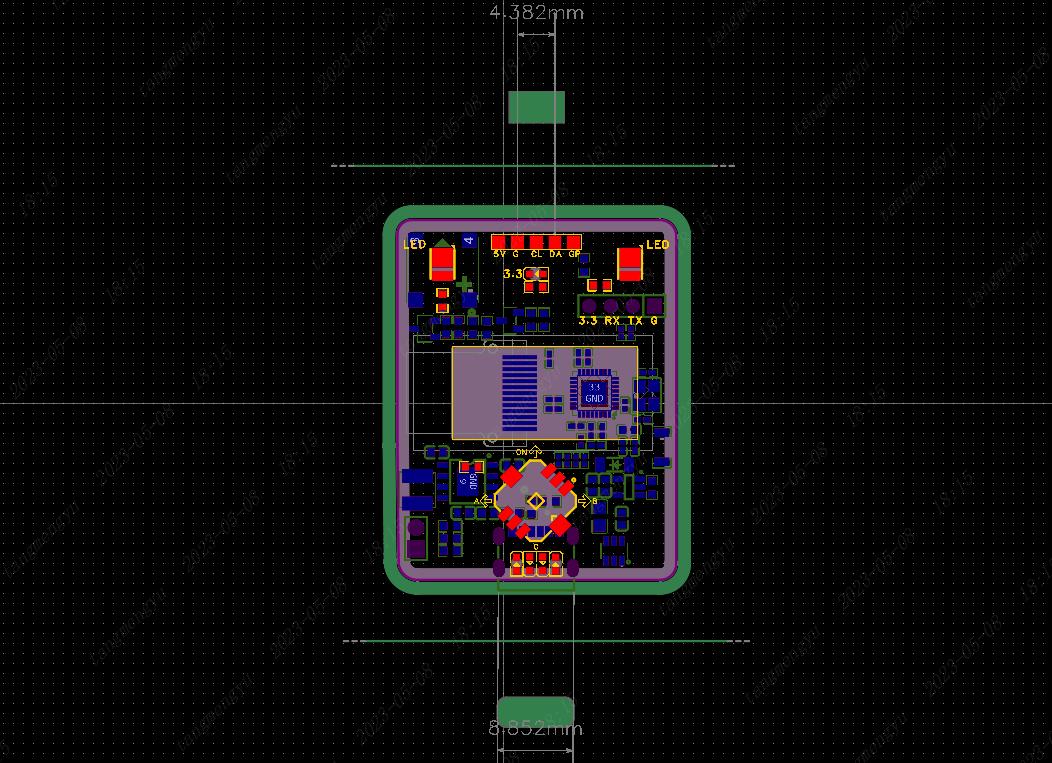

用嘉立创EDA设计的外壳

硬件参数

• 处理器：ESP32C3（WIFI，蓝牙）
• 屏幕：0.96 TFT彩屏
• 操作：多向复位按钮
• 电源：充放电包含:照明(手电)、软开关机
• 电路：蜂鸣器，电压采样

制作说明

1. 烧录程序，上电即用
2. 带掉电保存，自动加载上次设置。
3. 主控芯片为QFN封装，焊接时请使用加热台 → 直流低压加热台。
4. 注意区分有正负极的元器件以免发生短路。
5. 上电前请务必检测是否短路，以免发生芯片烧毁！！！

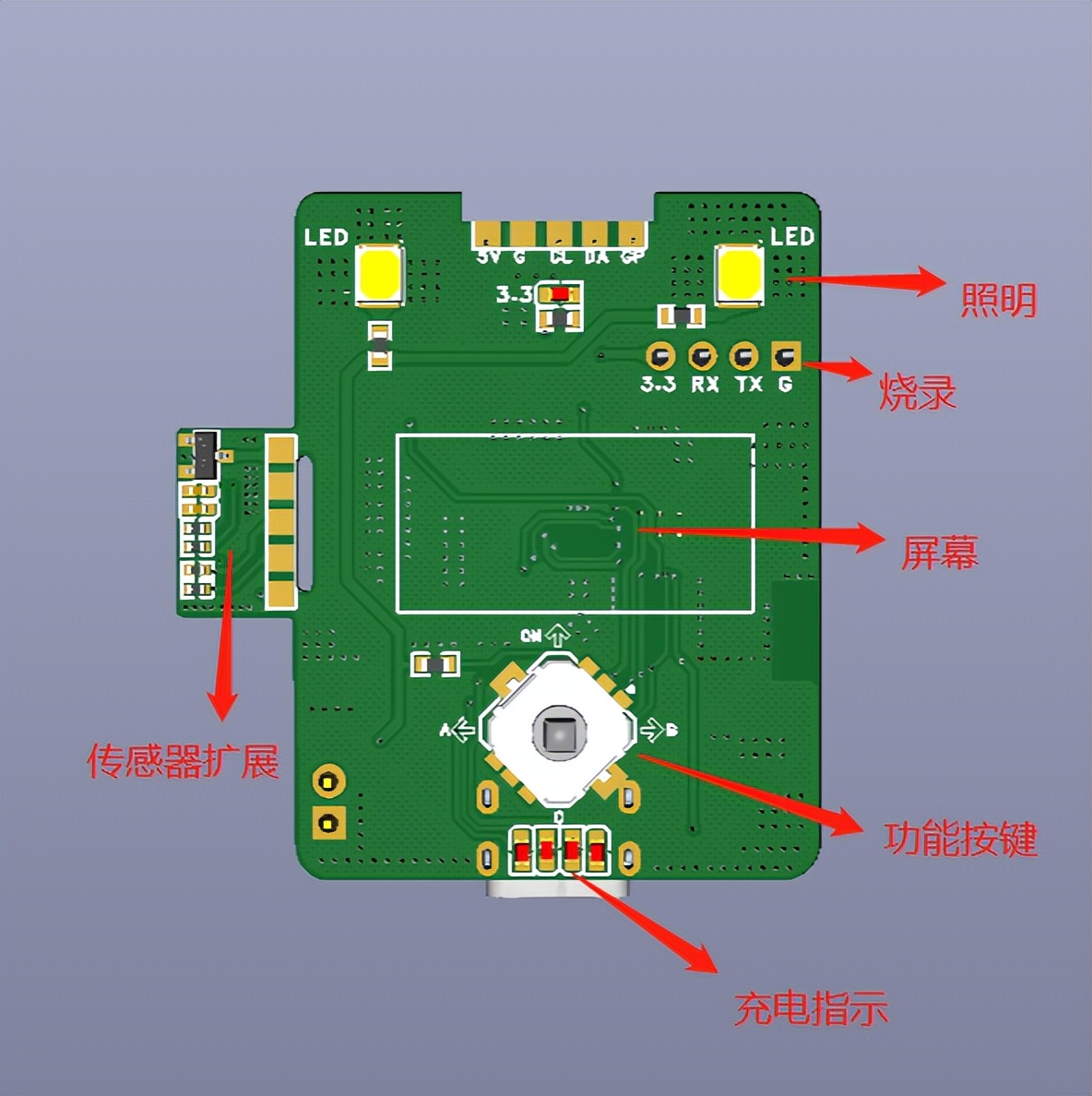

6. 按键功能（下图示）

程序相关

1. *载下**固件：https://oshwhub.com/18511895537/TOFji-guang-ce-ju-yi#P4

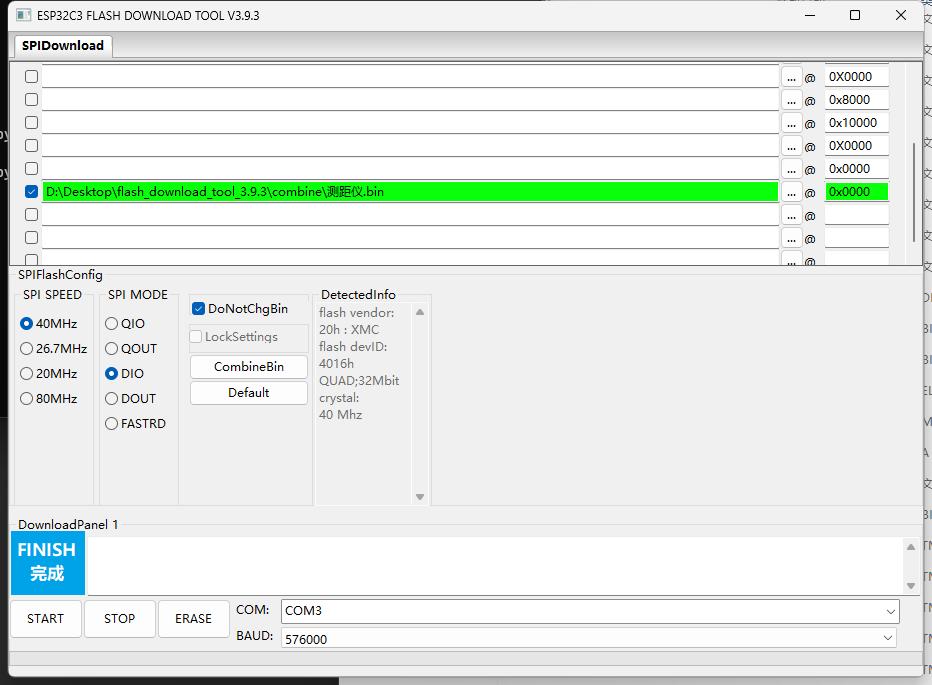

2. 准备程序烧录（TTL 连接PCB RX TX GND）
3. 按住中键，接入USB，选择串口，点击开始（等待程序烧录完成即可）

本文资料来源：Origin_《TOF激光测距仪》立创开源硬件平台
