电商巨头Amazon亚马逊，在智能音箱海外市场凭借较早的布局，一直占据着较高的市场份额。此前我爱音频网曾经拆解过：Amazon亚马逊 Echo Show 5智能音箱、Amazon亚马逊 echo dot智能音箱、亚马逊智能音箱Echo Show三款产品。
2019年9月，亚马逊宣布入局真无线耳机市场，随后推出了首款产品Echo Buds真无线耳机，它支持BOSE的主动降噪技术，内置亚马逊自家的Alexa语音助手，可以通过语音直接唤醒；耳机续航5小时，支持15分钟快充使用2小时，搭配充电盒续航约为20小时。
传闻Echo Buds三年前就已在内部立项，下面就一起来看看亚马逊首款TWS耳机产品做工如何吧~
一、亚马逊 Echo Buds 开箱

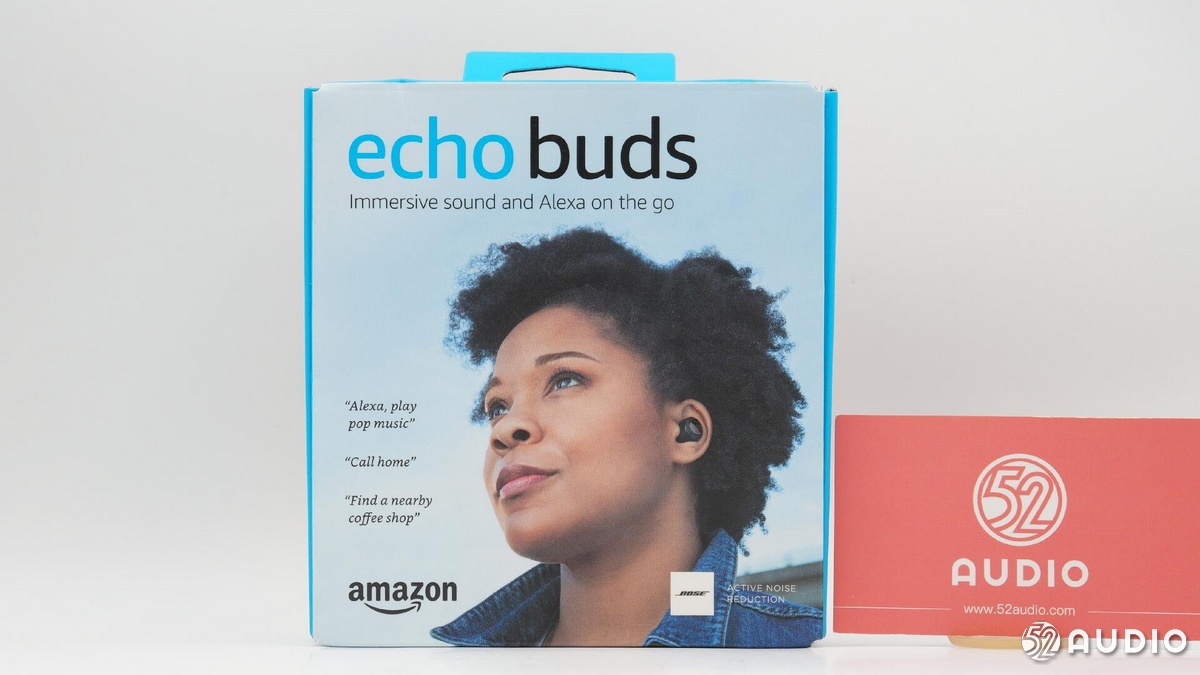

包装盒是亚马逊标志性的蓝色色调，正面顶部是产品名称echo buds，下面有一行小字“沉浸式的声音和随时待命的Alexa语音助手”。
主体部分是一个模特佩戴耳机的宣传图，左边有几个语音指令：Alexa，*放播**流行音乐、给家里打电话、查找附近的咖啡馆。
左下角是亚马逊的品牌Logo，右下角是BOSE的品牌Logo，这款产品的主动降噪技术与BOSE进行了合作。

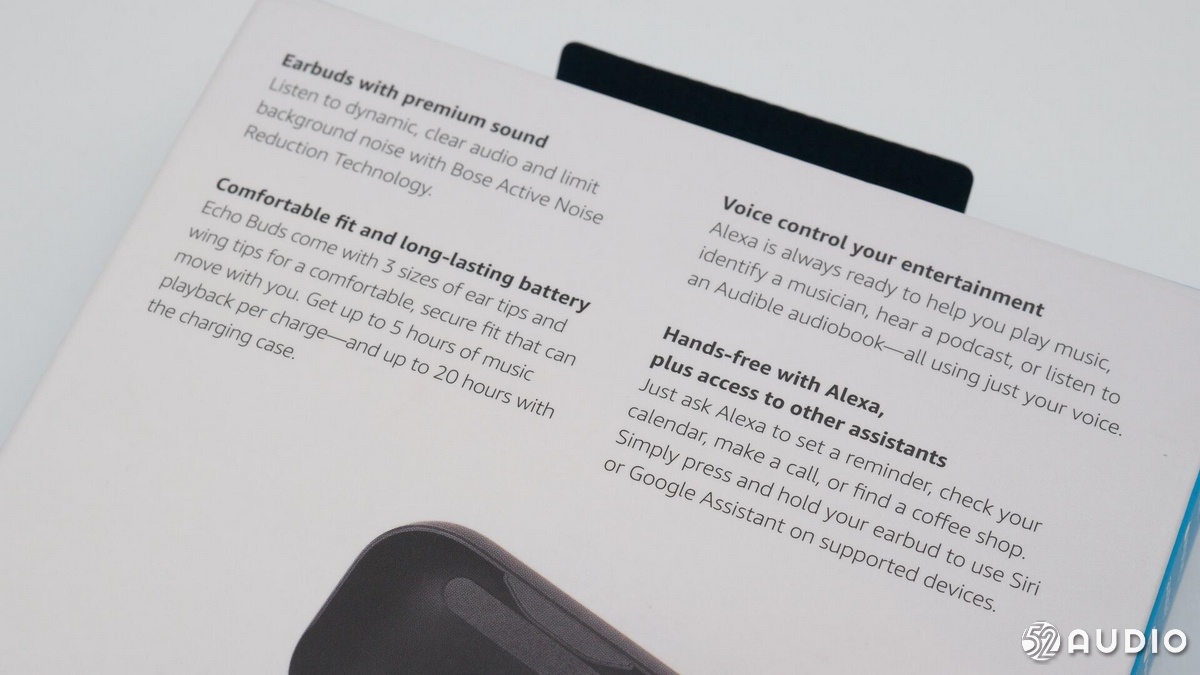

包装盒背面有四个产品特色功能的文字介绍：第一个是优质的声音、第二个是语音控制、第三个是舒适佩戴和长续航、第四个是Alexa支持接入其他语音助手。

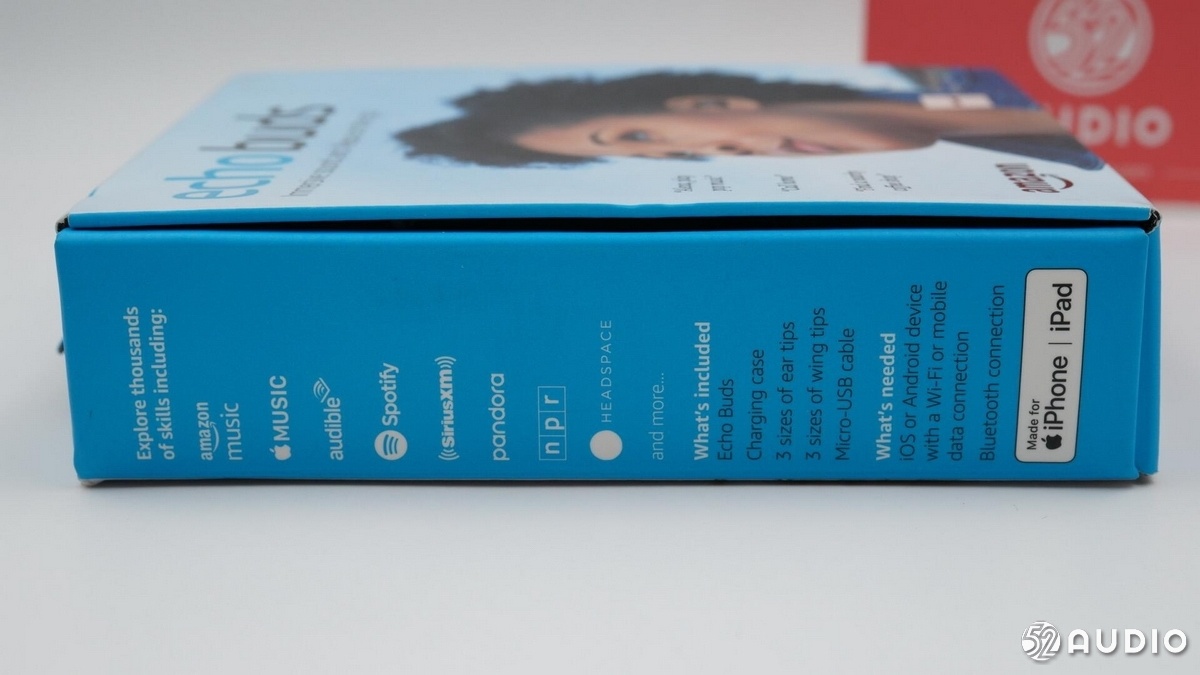

包装盒侧面信息：这款产品与Amazon music、Apple Music、Spotify等多个流媒体音乐服务平台进行了合作；包装盒物品清单；苹果MFi认证；Alexa语音服务功能需要手机APP联动才能使用。

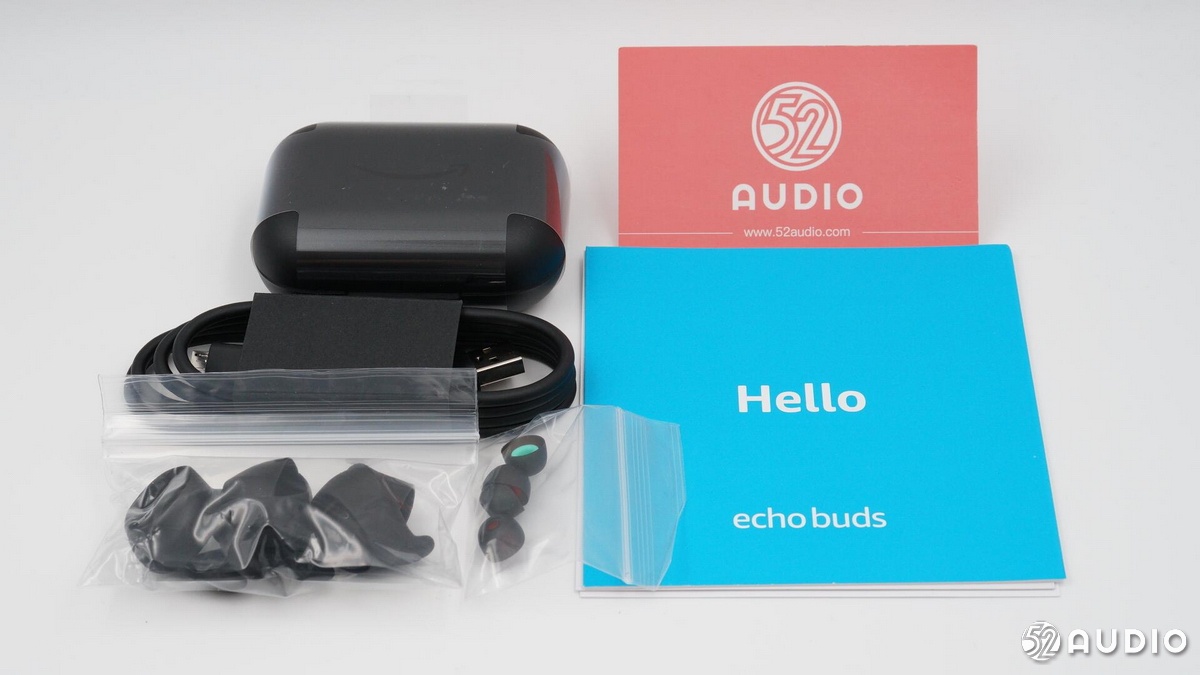

包装盒内物品，耳机和充电盒、充电线、附赠的耳挂和耳塞，以及一本蓝色的使用指南。

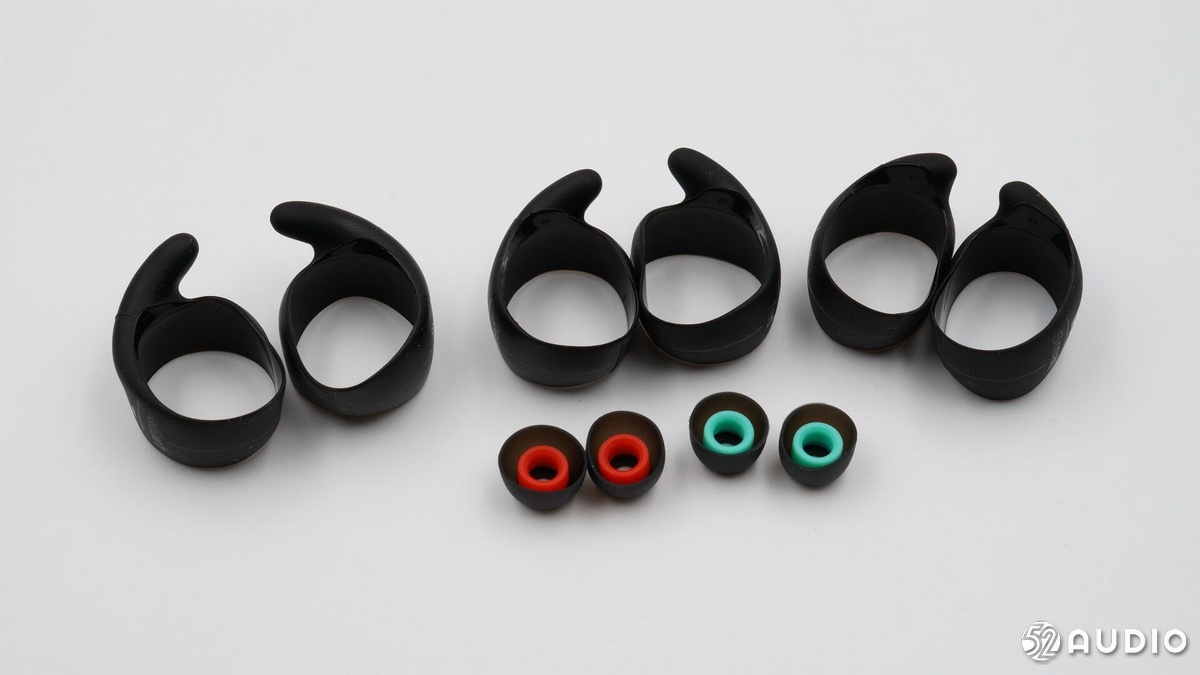

三种不同尺寸的耳挂，两对不同尺寸的耳塞，耳塞内侧用不同的颜色区分尺寸。

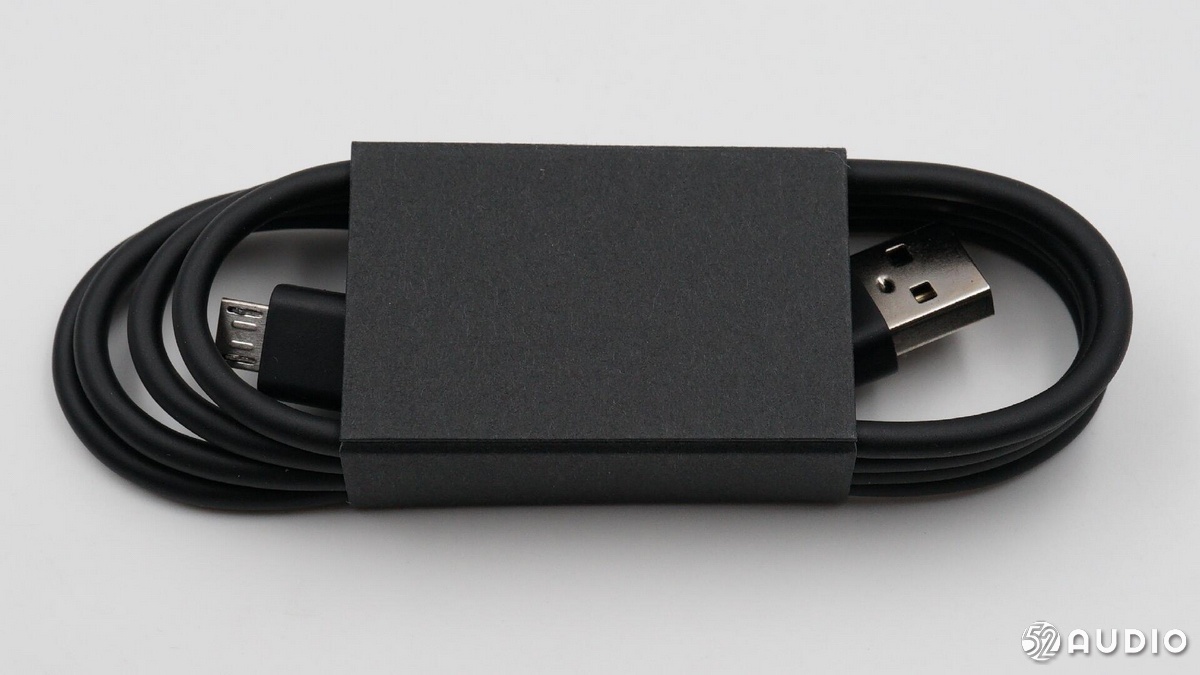

充电线为USB-A to Micro-USB接口。

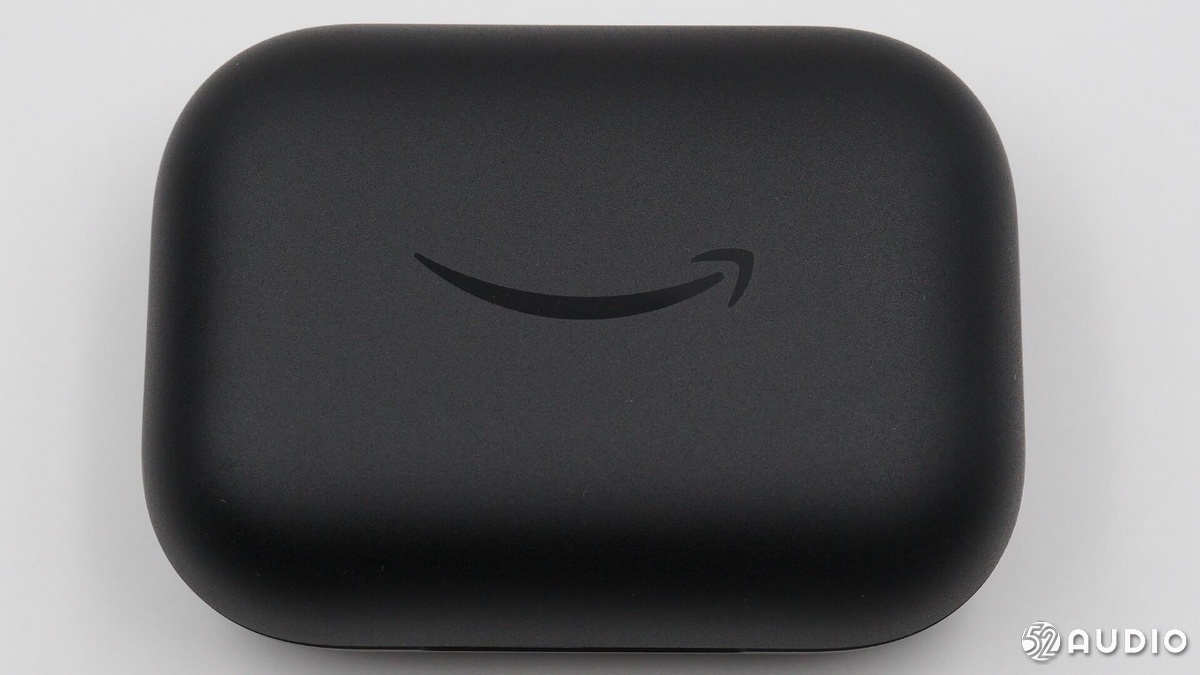

充电盒表面是黑色哑光设计，顶部是亚马逊的笑脸Logo。

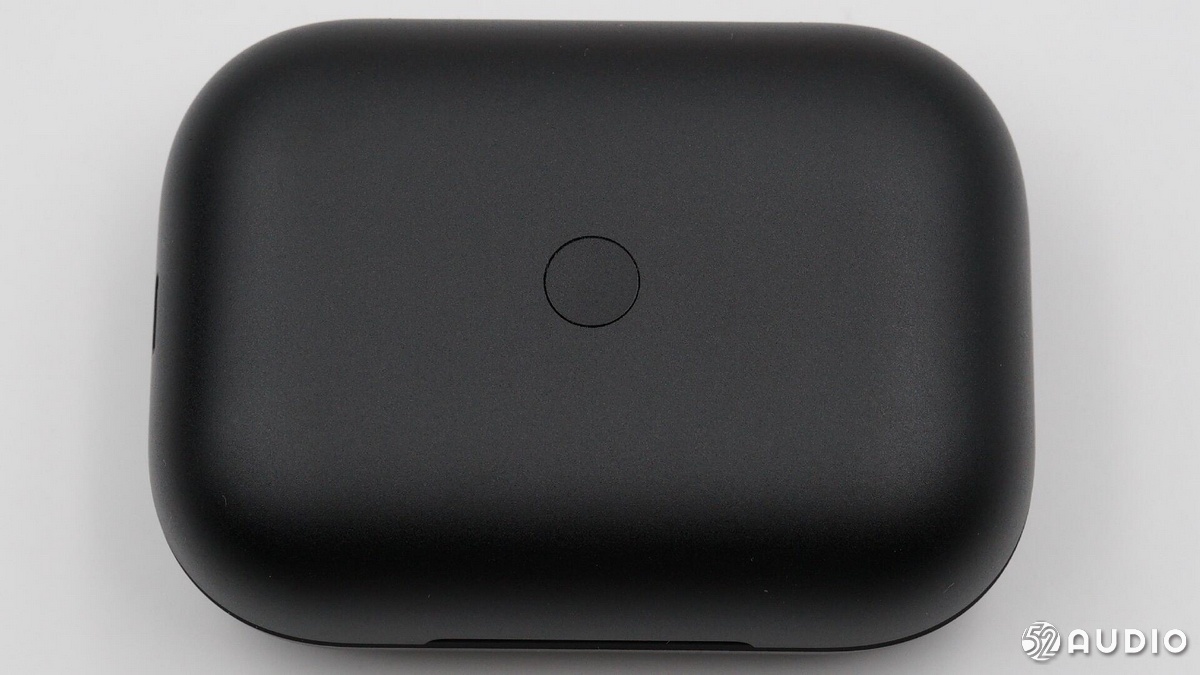

配对按钮位于充电盒底部，比较少见的设计。
Micro-USB充电接口位于机身一侧。
耳机位于充电盒的状态，一侧有凸起。
充电盒盖内侧有部分产品信息。型号：TY0929R/TY0929L/T1016EY。充电盒输入：5.2V⎓1.0A、3.98Wh，耳机单耳：5.0V⎓400mA MAX，中国制造。
耳机与充电盒。

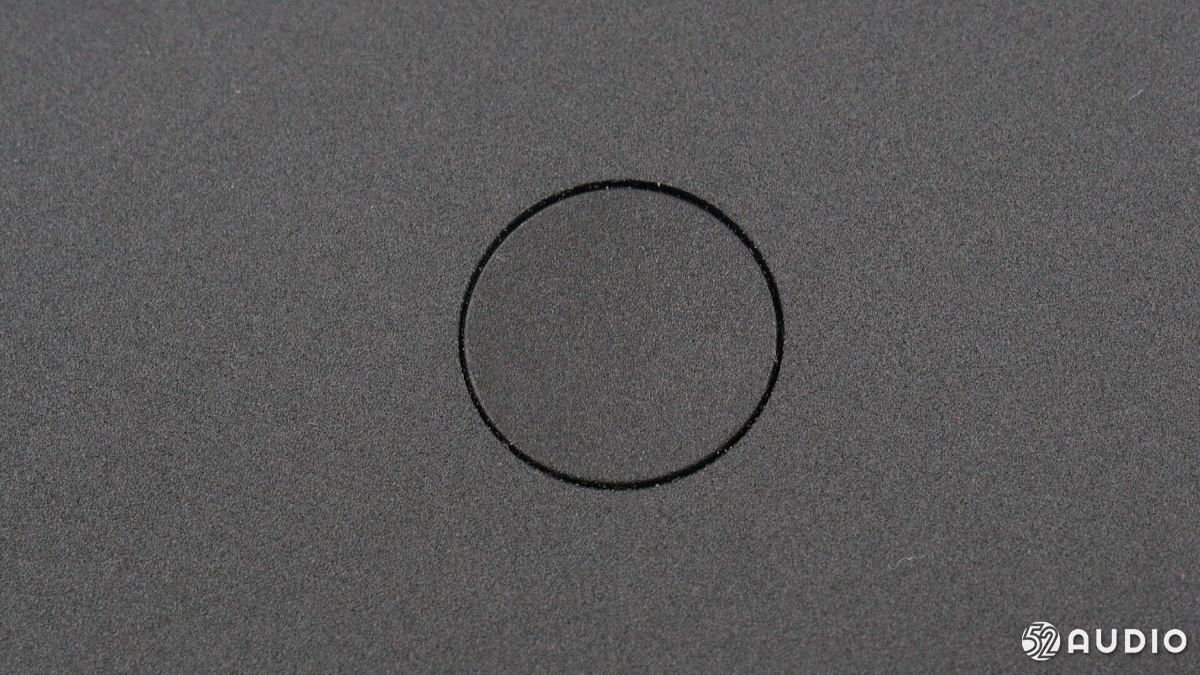

底部的按钮特写。

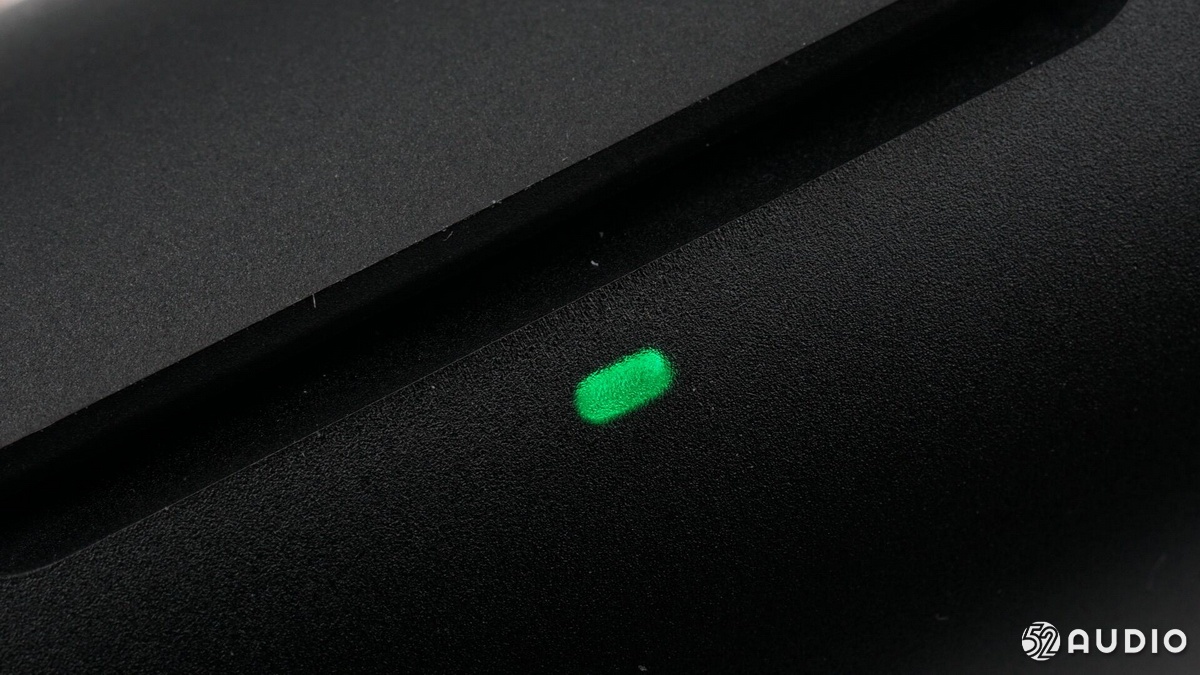

盒盖闭合处有隐藏式的LED指示灯。

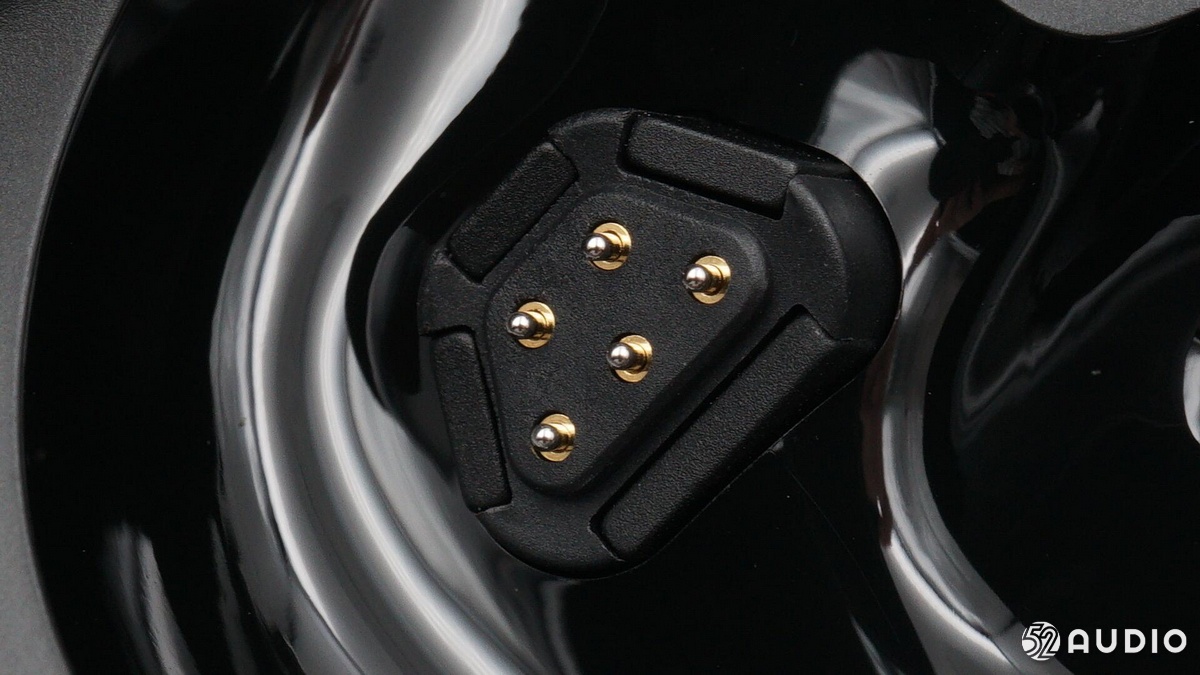

五根POP顶针特写。
耳机和充电盒重量：86.4g。

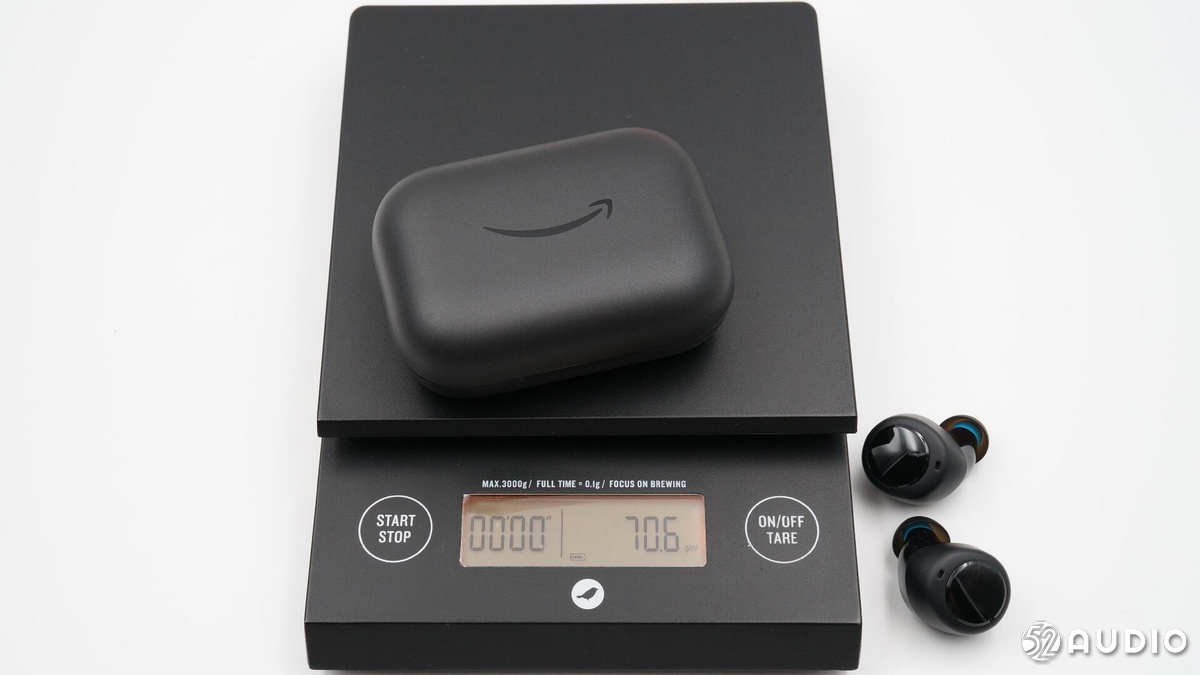

充电盒单重：70.6g。

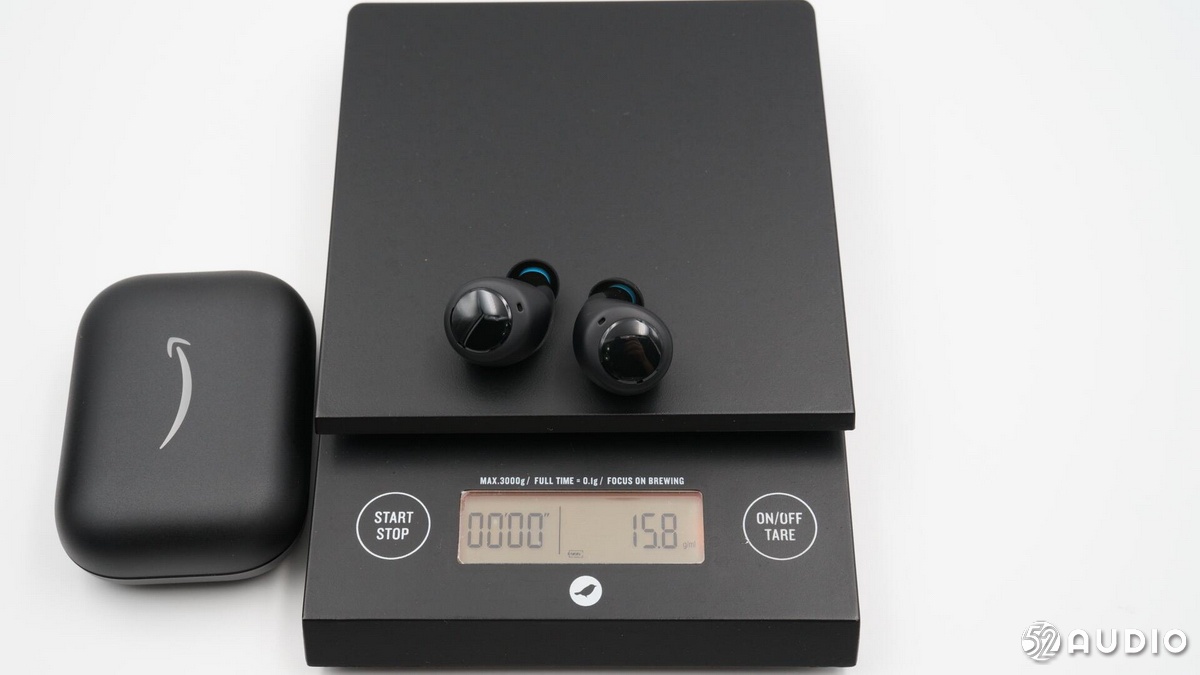

左右耳机重量：15.8g。
我爱音频网采用ChargerLAB POWER-Z KT001 对亚马逊 Echo Buds进行有线充电测试，充电电压5.0781V，电流0.6658A。
二、亚马逊 Echo Buds 拆解
首先来拆解充电盒，加热后撬开即可看到内部结构。
充电座舱内侧有结构加强设计，左右POP顶针通过排线与主板相连。
POP顶针所在排线的内侧特写。

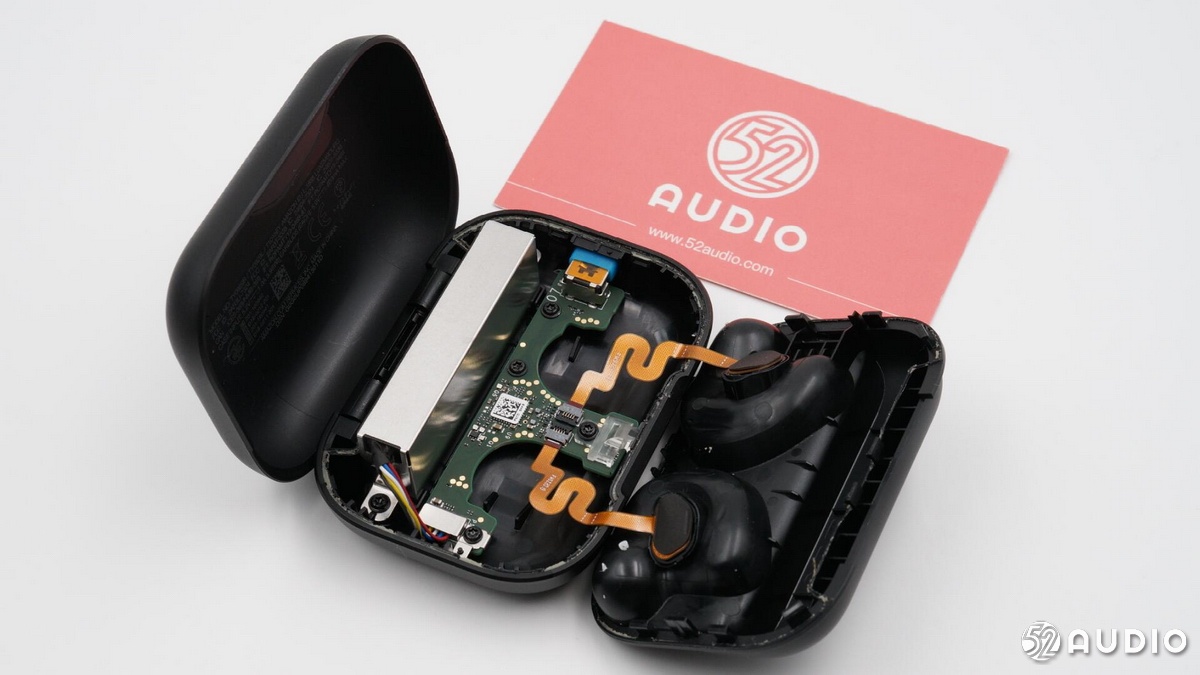

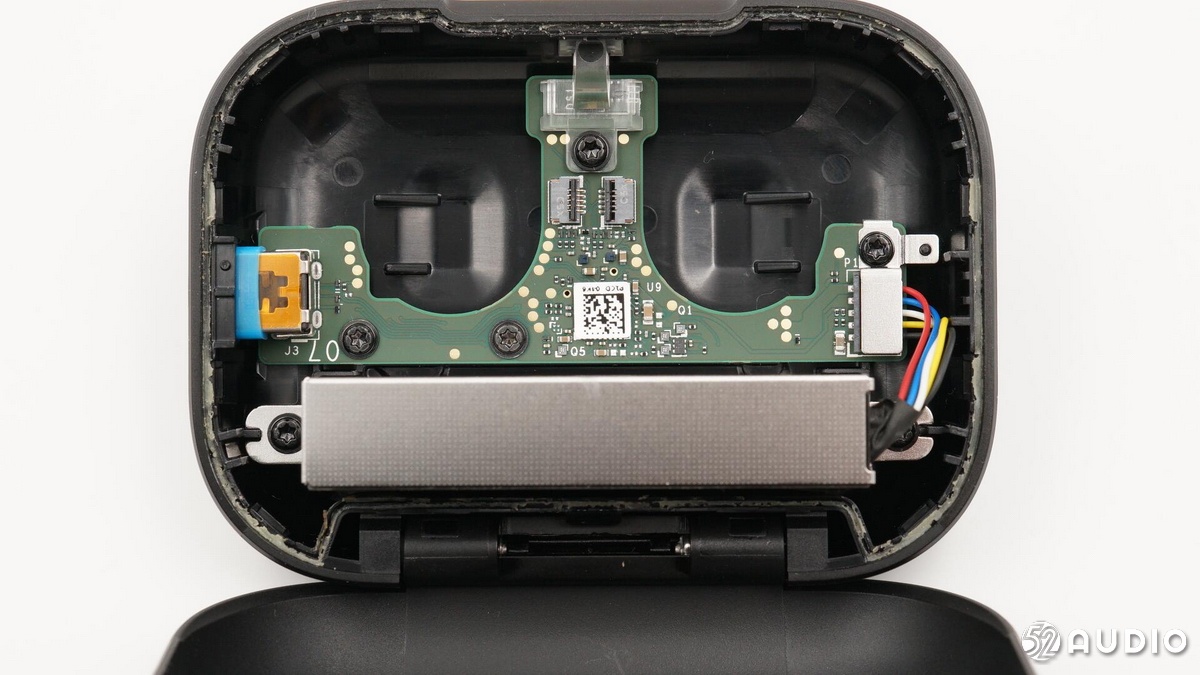

充电盒内部电路结构，下面的是电池，上面的是主板。
指示灯导光柱特写。
充电接口母座特写，与外壳连接处有橡胶圈提升密闭性。

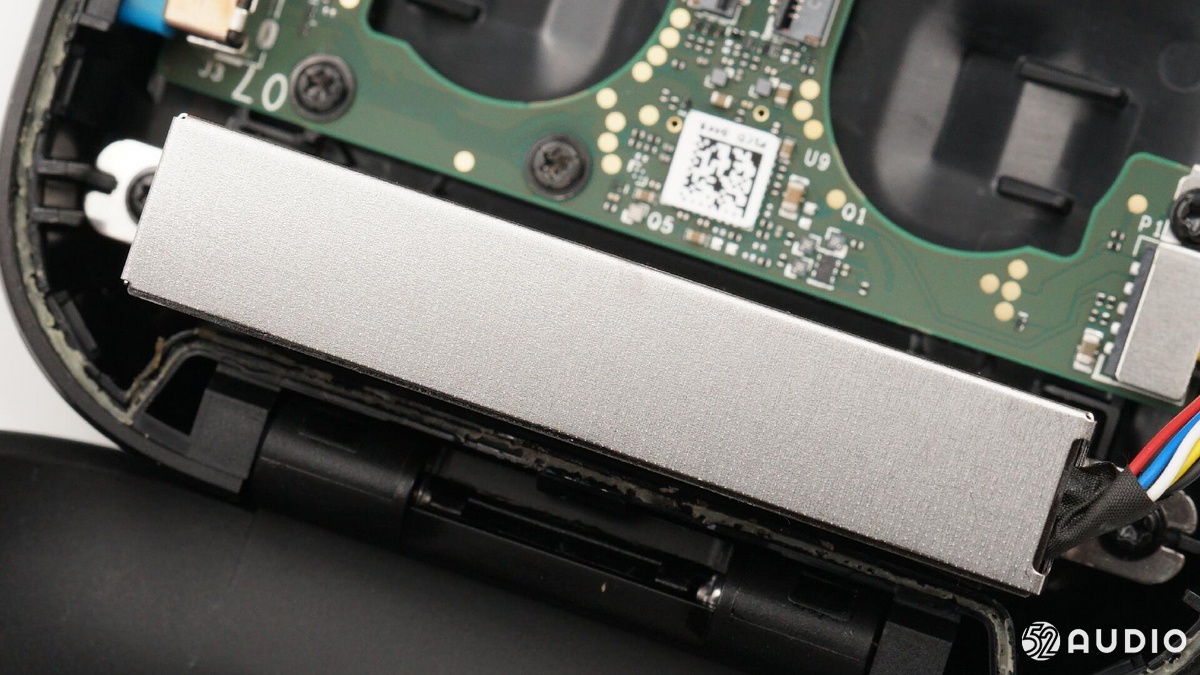

电池外侧特写，是一个金属保护壳。
电池与主板通过连接器连接，电池连接器有压板固定。
取出电池模块，看看为什么会如此设计。
电池保护钢壳采用点焊固定，焊点工整牢固。

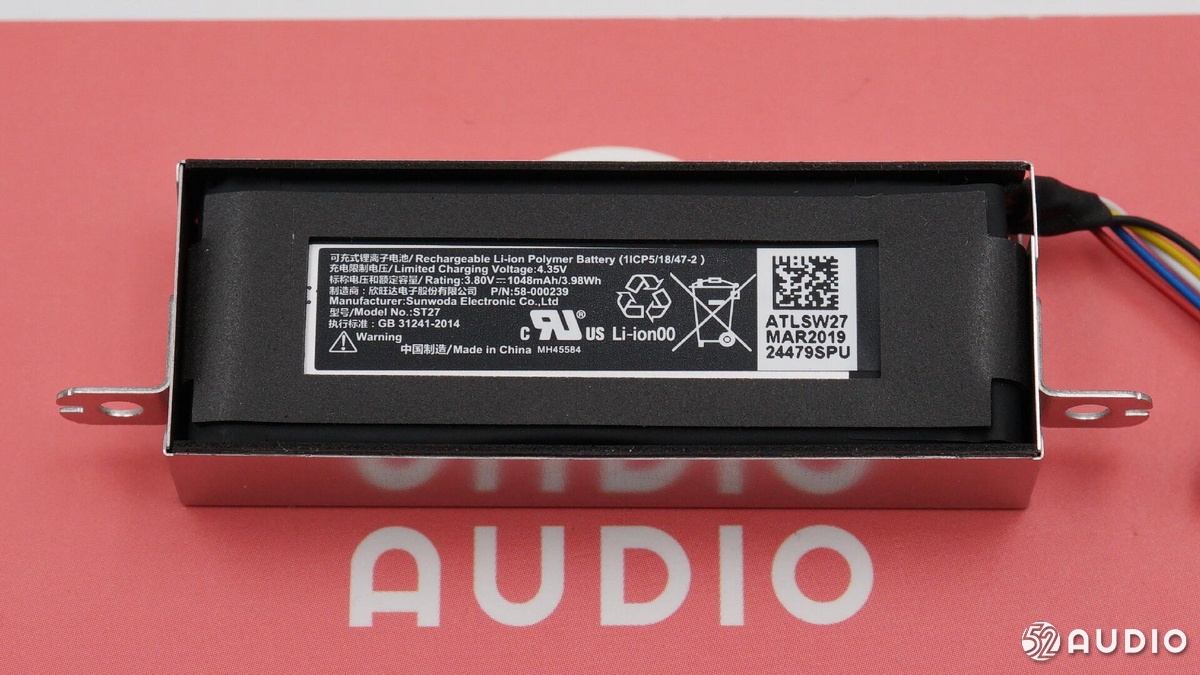

电池标签信息，可充式锂离子电池，充电限制电压：4.35V，标称电压：3.80V ⎓ 1048 mAh / 3.98Wh，制造商：欣旺达电子股份有限公司，型号：ST27。

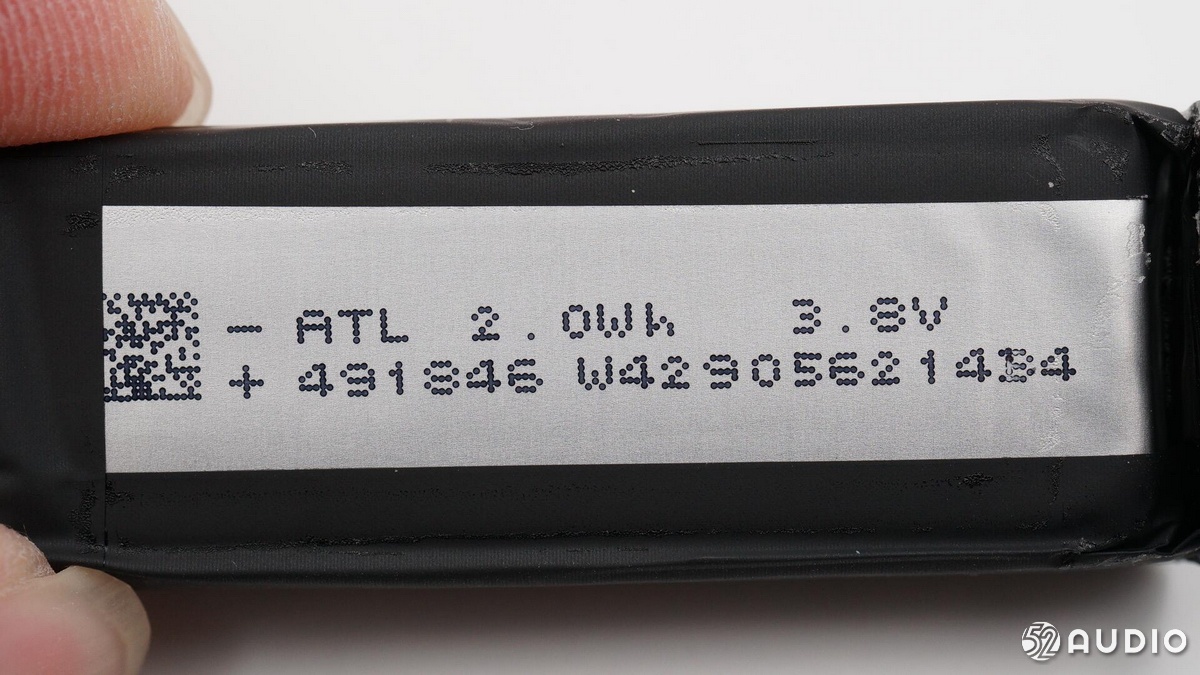

电池上的信息，ATL、2.0Wh，3.8V。

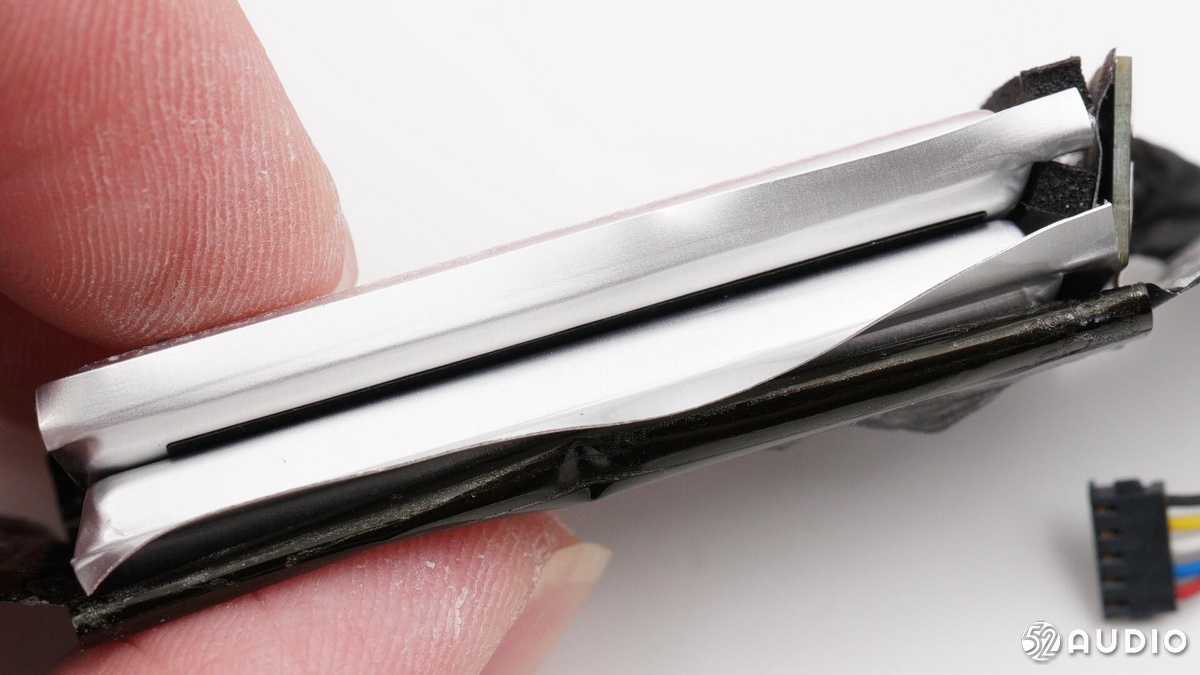

从顶部看其实是两块电池。

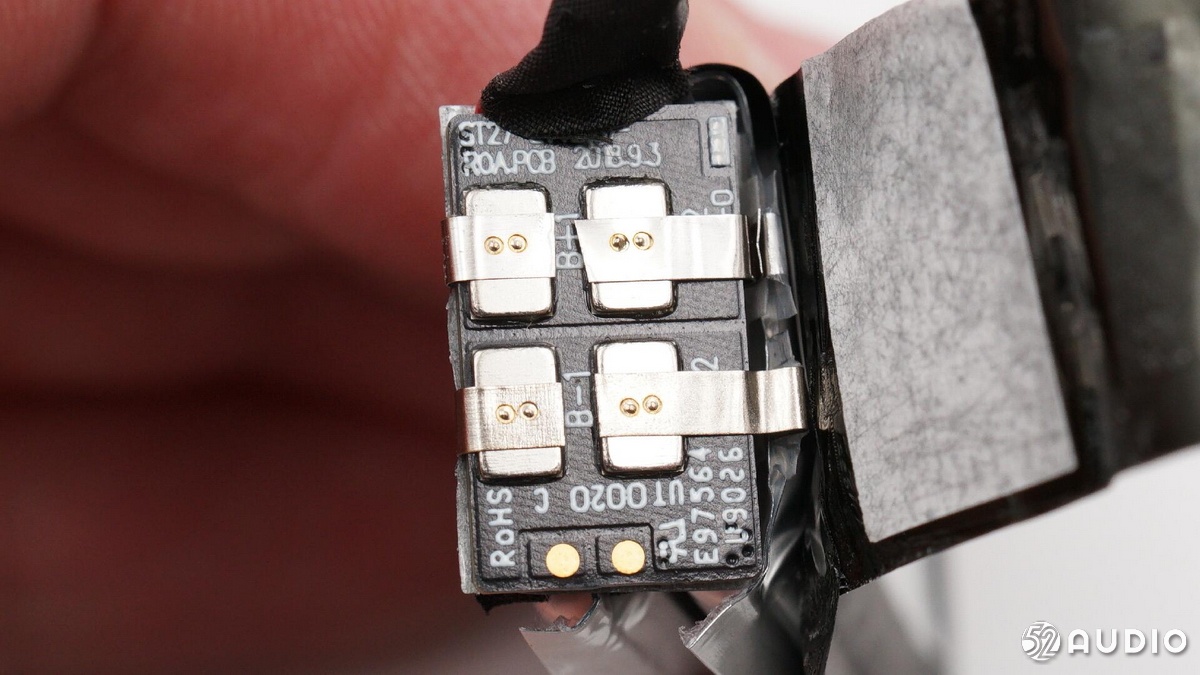

电池保护板的点焊，可以看到两块电池并联。
电池保护电路特写，保护芯片和导线用胶水加固。

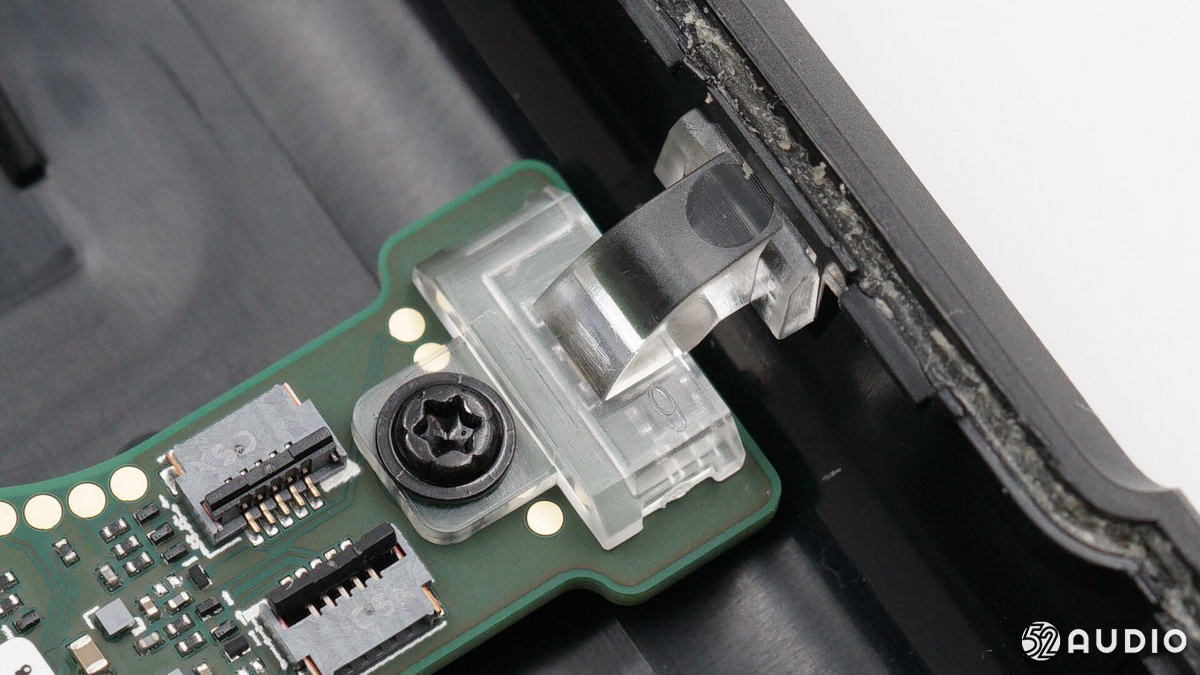

导光柱特写。
充电盒底部按钮的内侧特写。

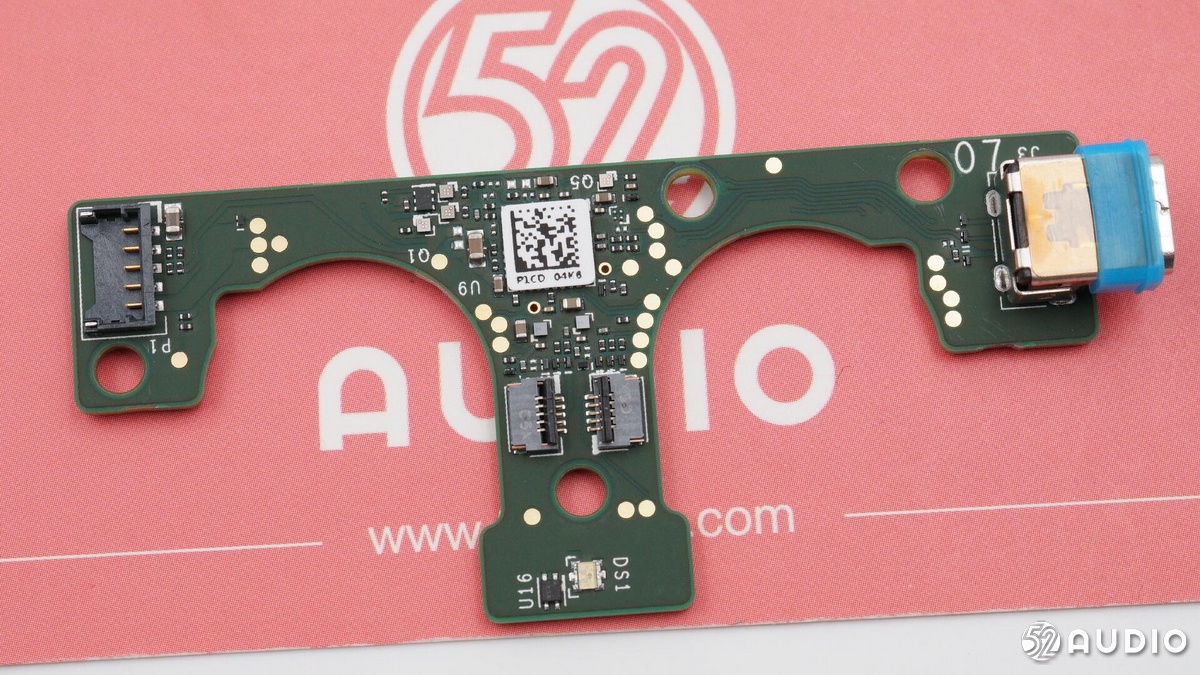

主板正面特写，中间是POP顶针排线的插座，左侧是电池插座，右侧是充电接口。

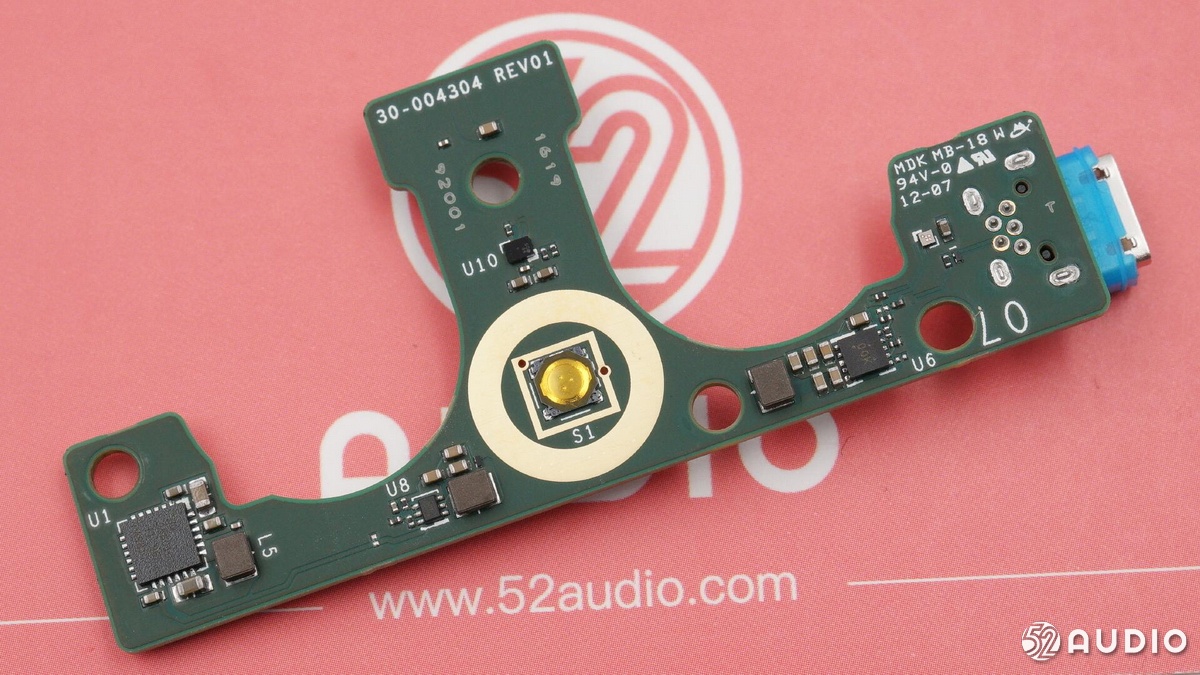

主板背面特写，中间是底部的微动按键。

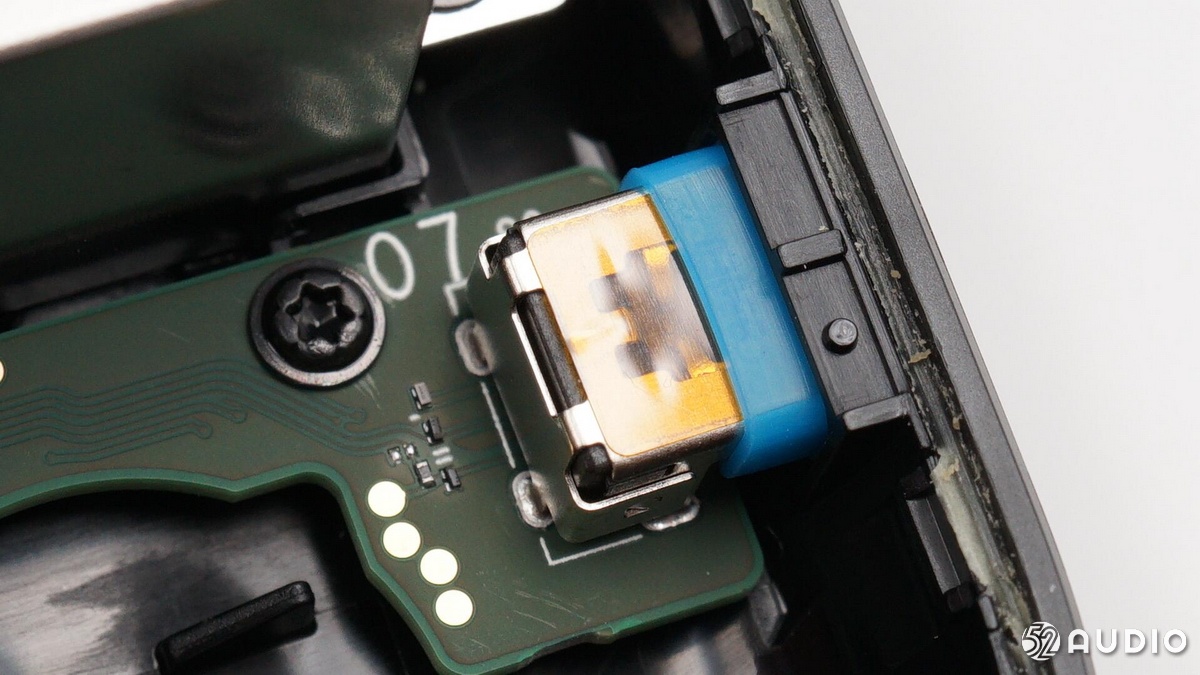

充电接口处蓝色的橡胶密封圈特写。

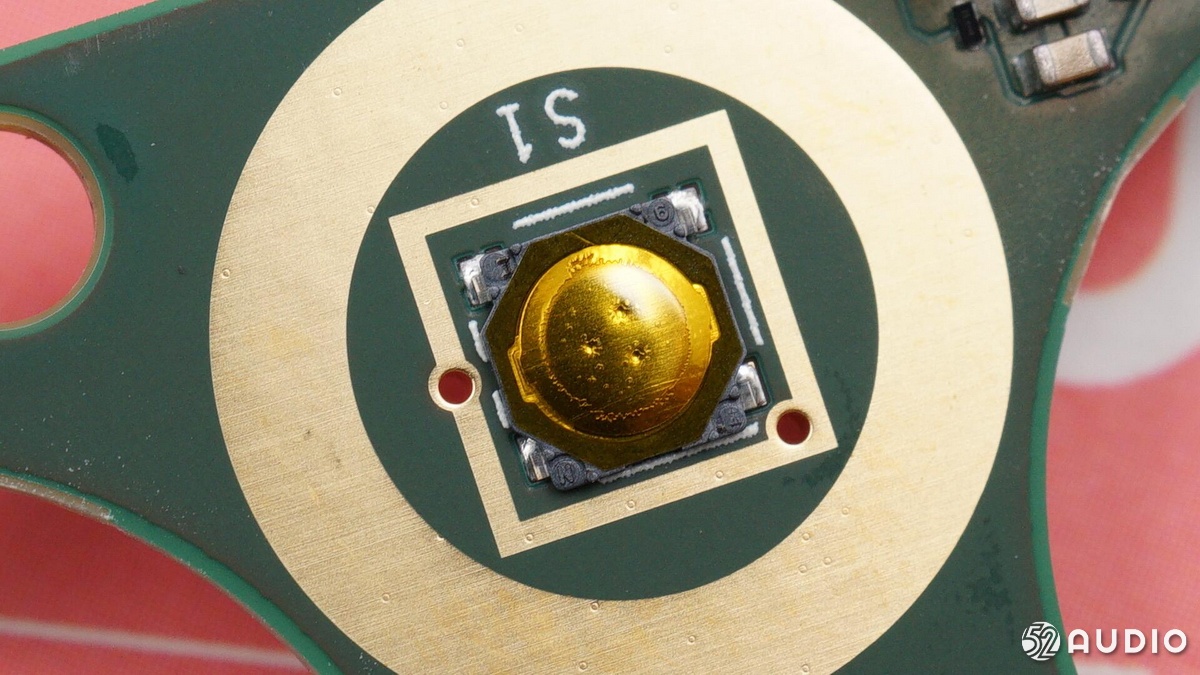

贴片按键特写。

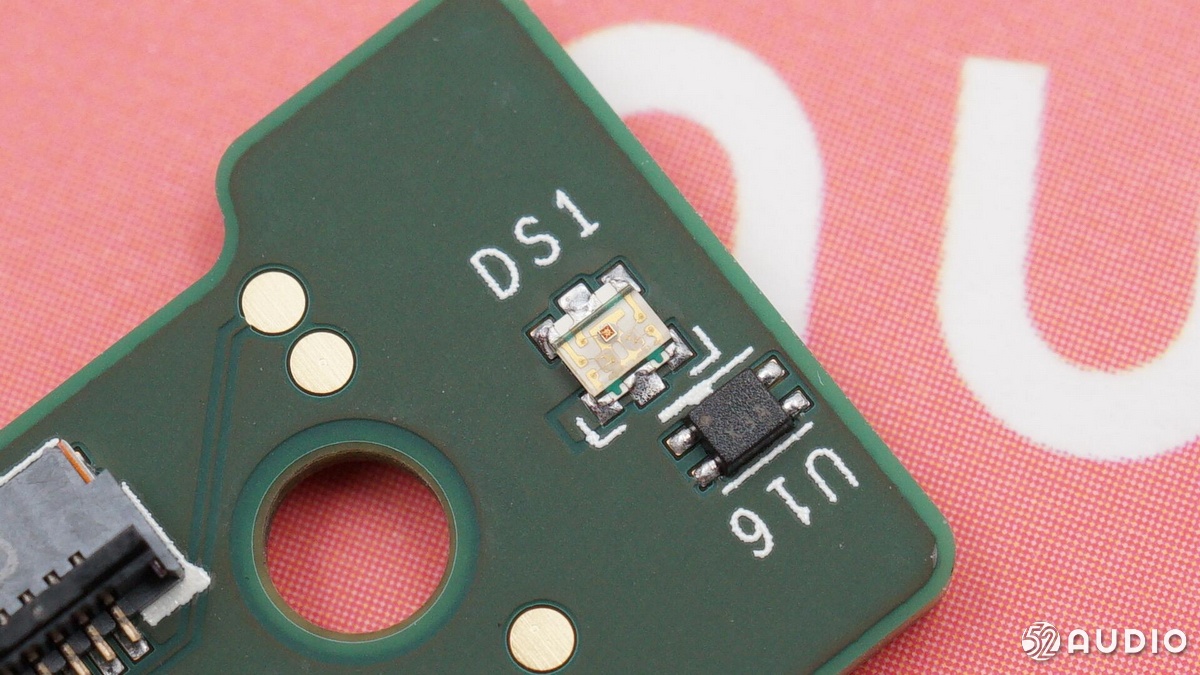

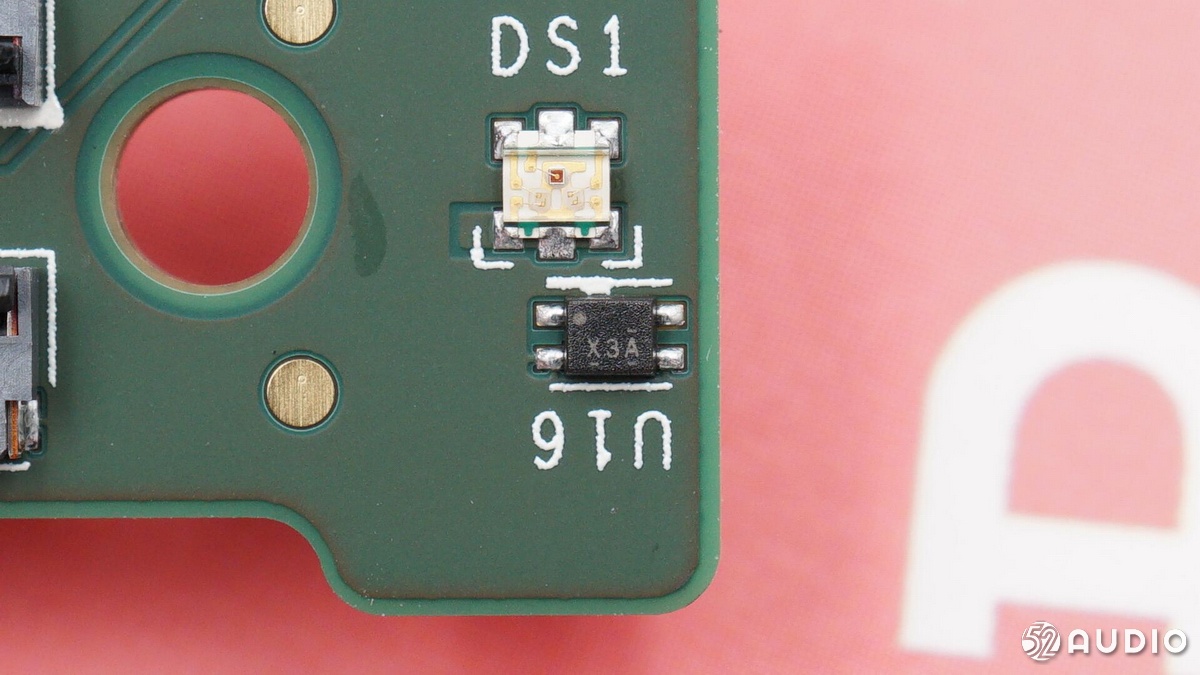

LED状态指示灯。
检测开盖状态的霍尔元件。
丝印00K的IC。

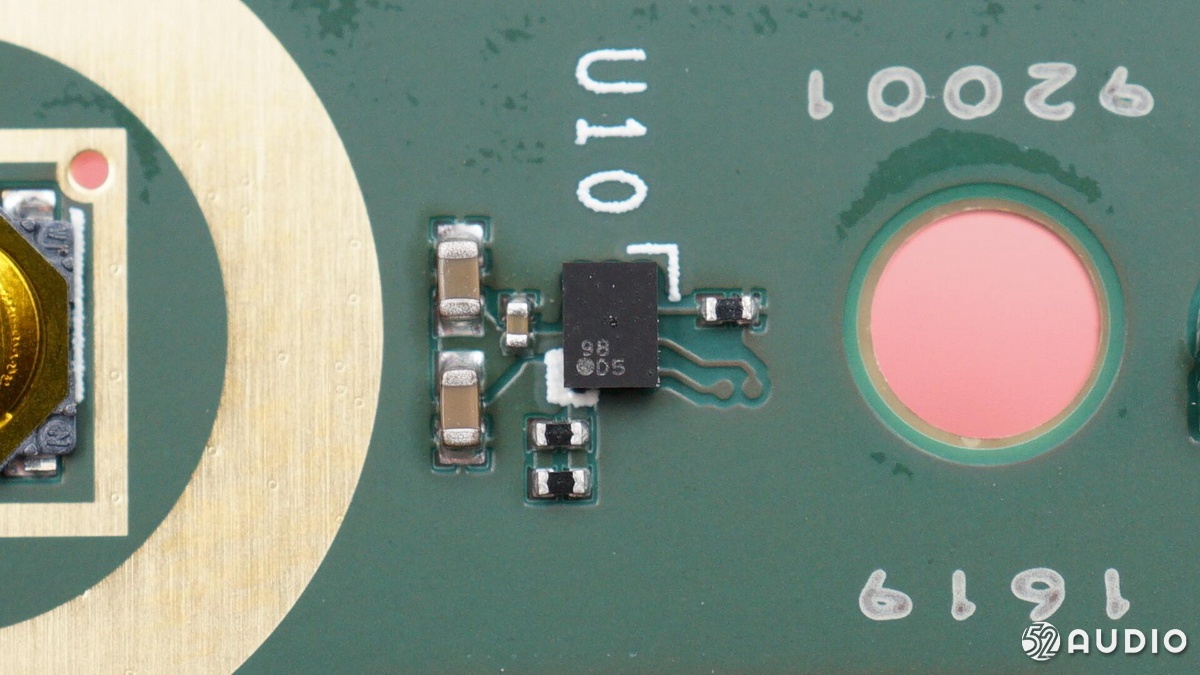

丝印98D5的IC。

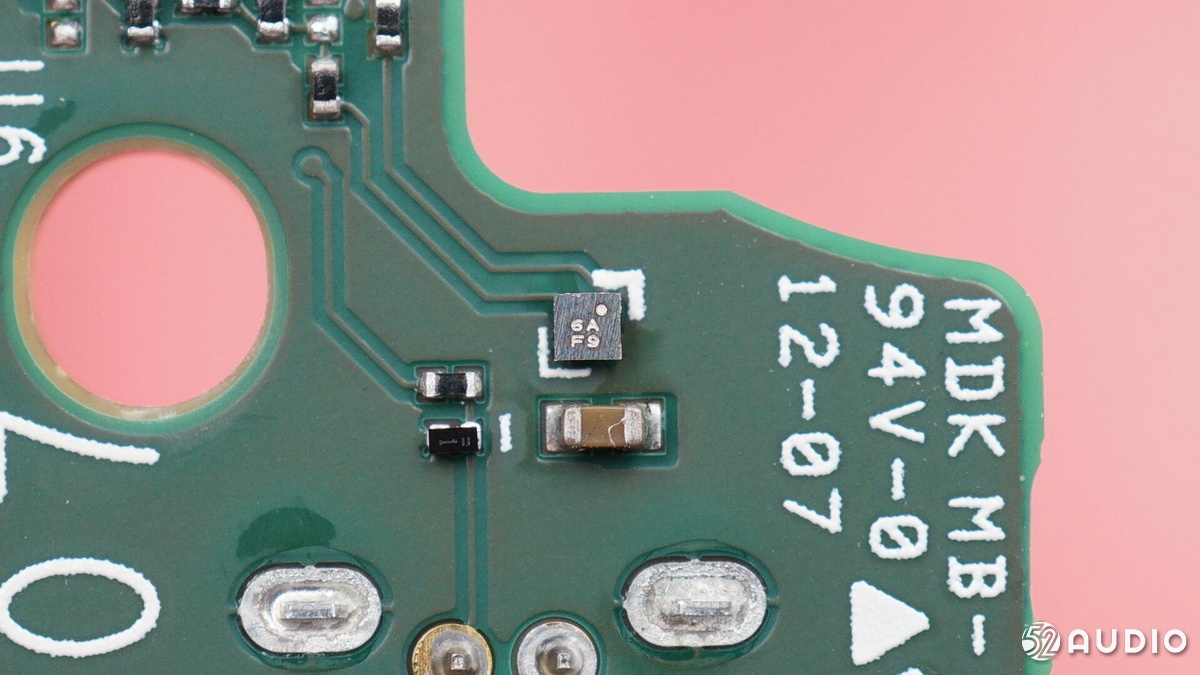

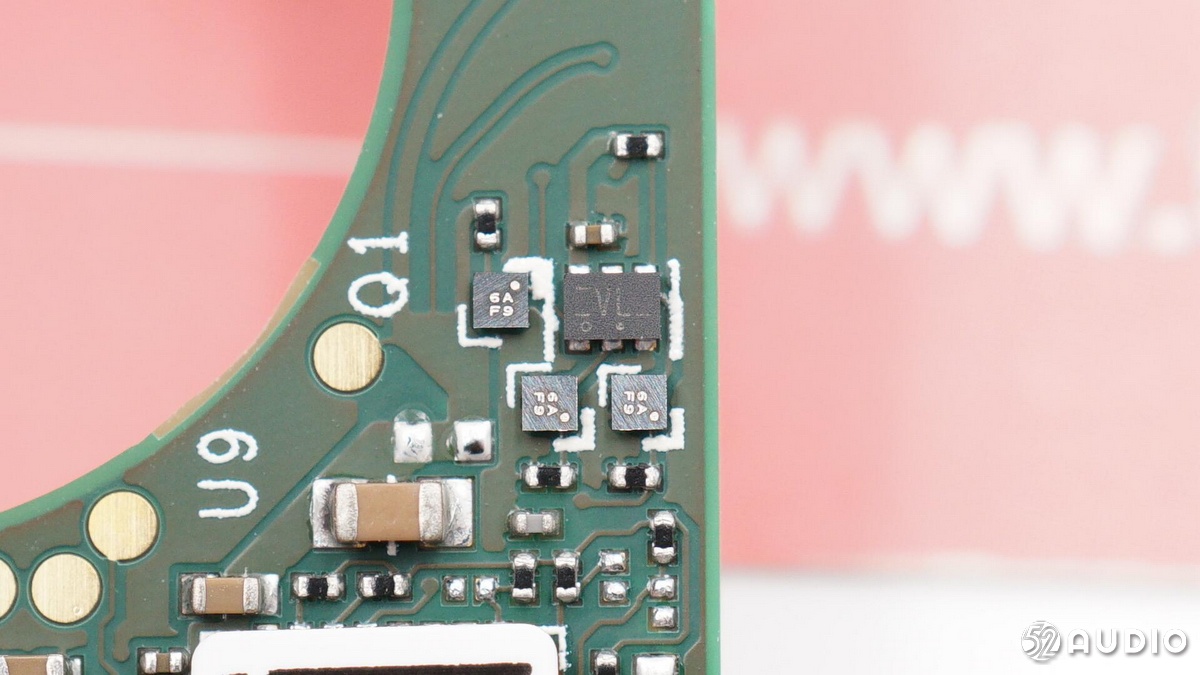

丝印6AF9的IC。

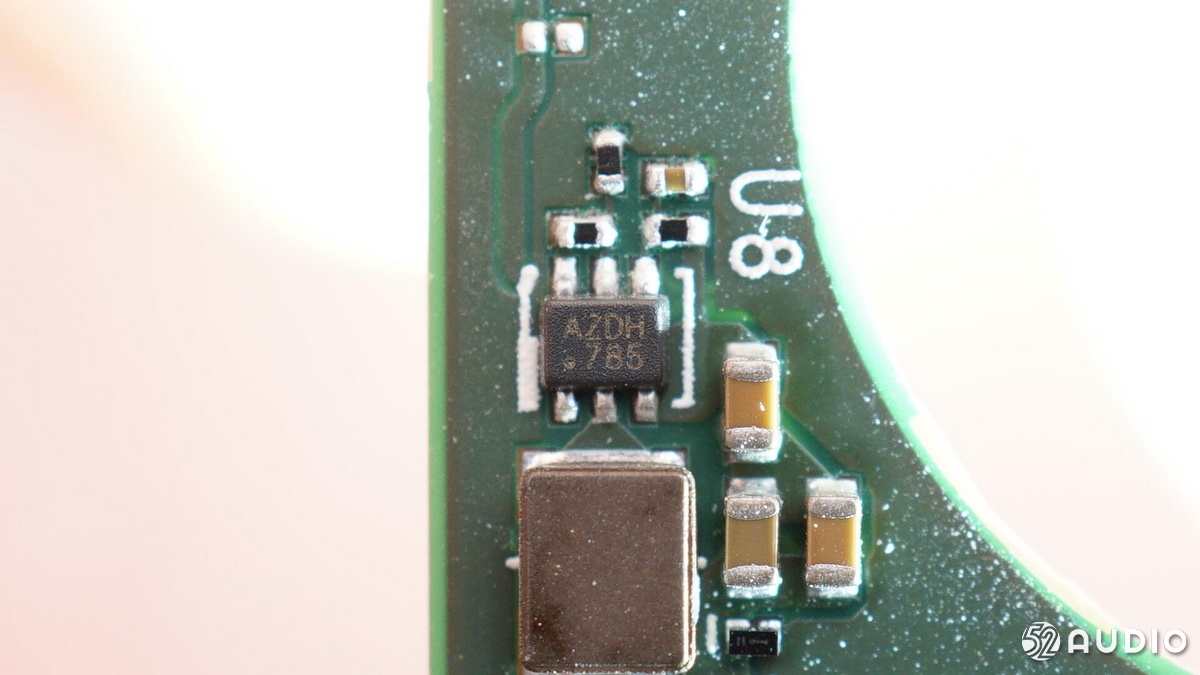

丝印 AZDH的升压IC。

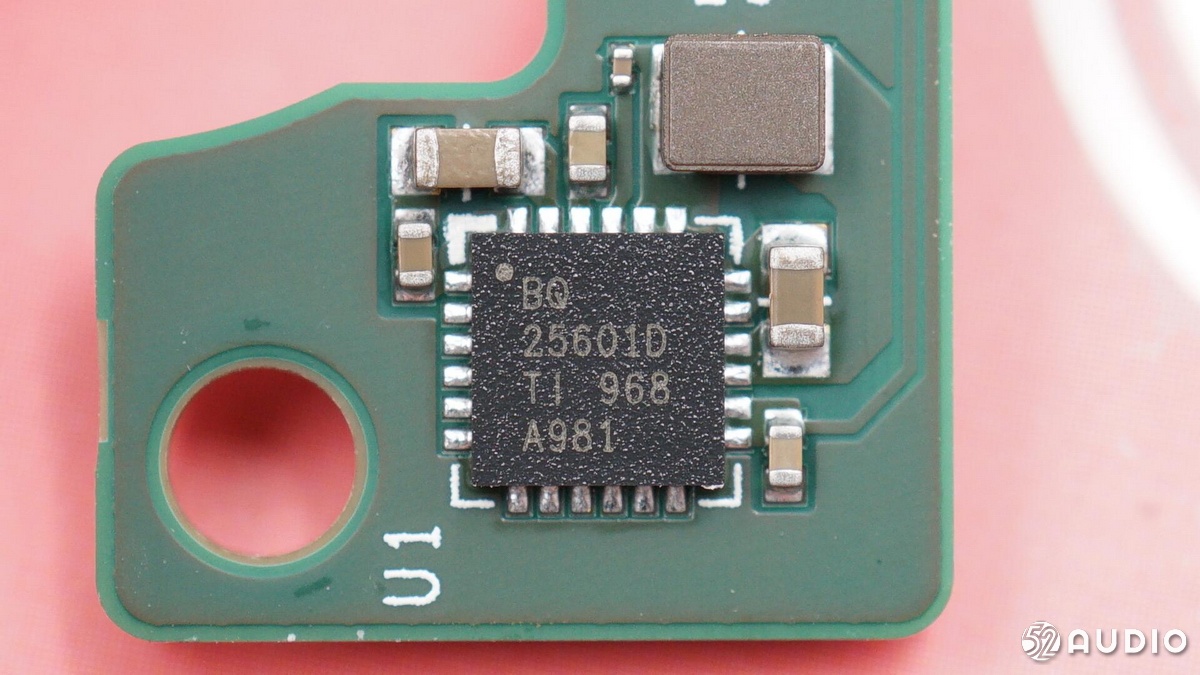

TI德州仪器BQ25601D充电管理IC。

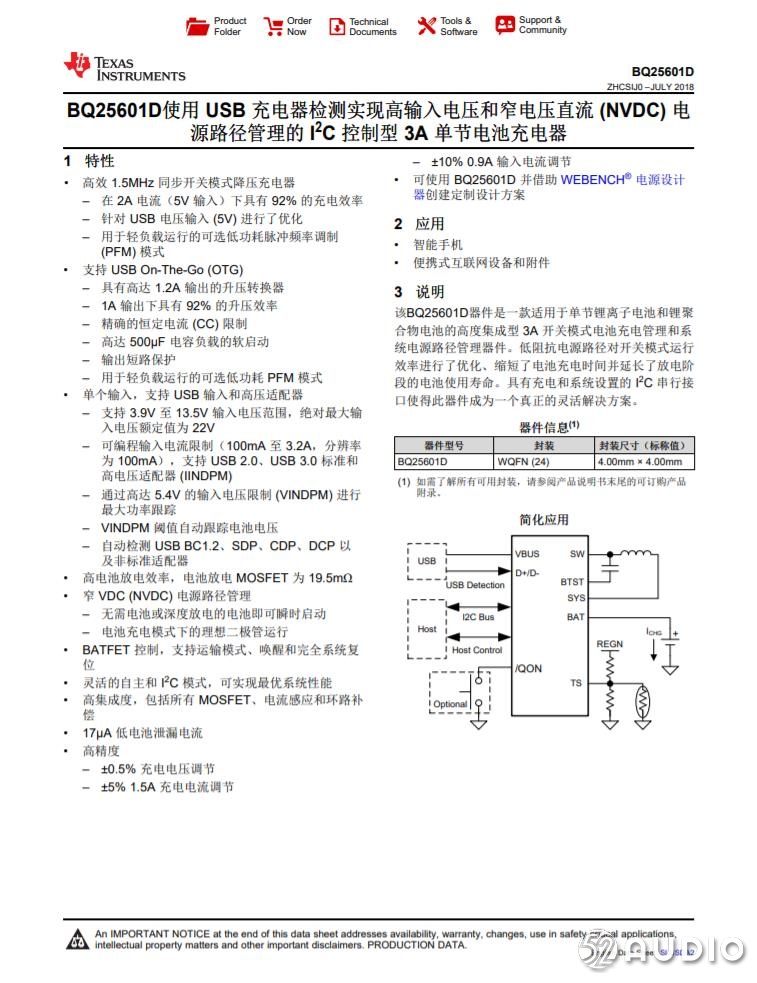

TI德州仪器BQ25601D资料图。

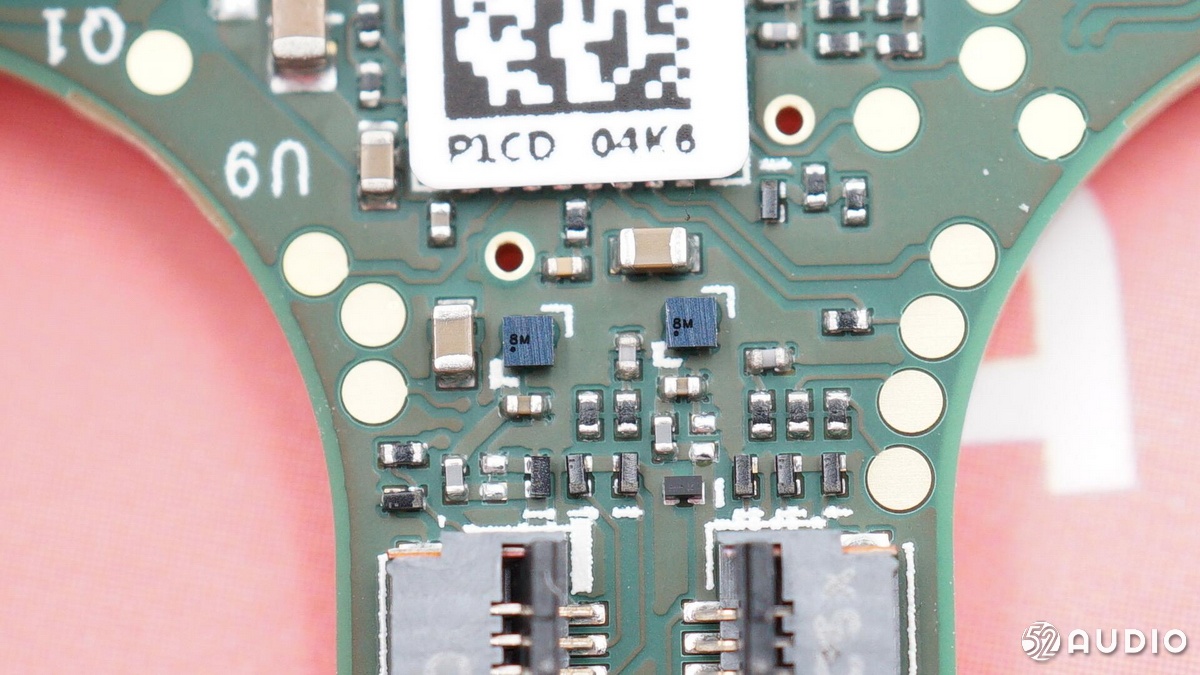

两颗丝印8M的负载开关，用于耳机充电保护。
丝印VL的IC。

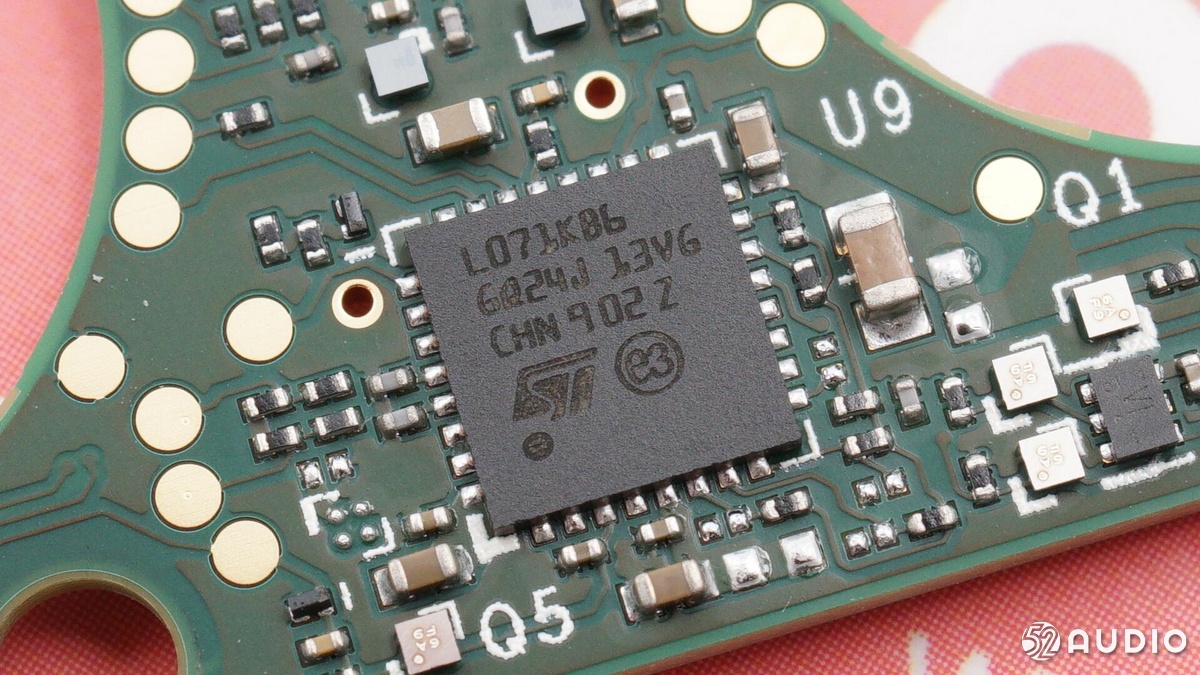

ST意法半导体 STM32L071K8单片机，用于充电盒控制。

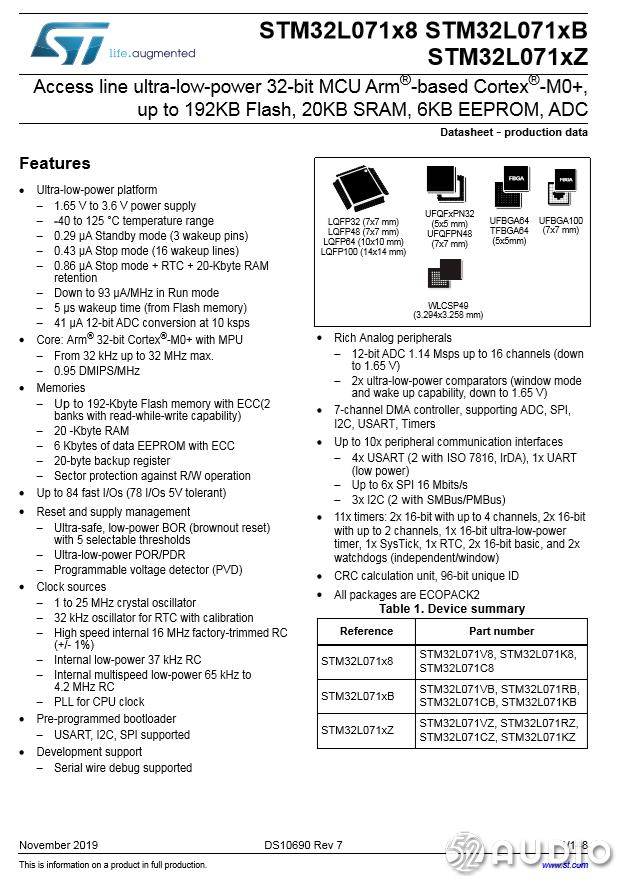

ST STM32L071K8 详细资料。
下面开始拆解耳机，没有Logo，没有指示灯开孔，比较简洁。
耳机的触控区域特写，是一块塑料盖板。

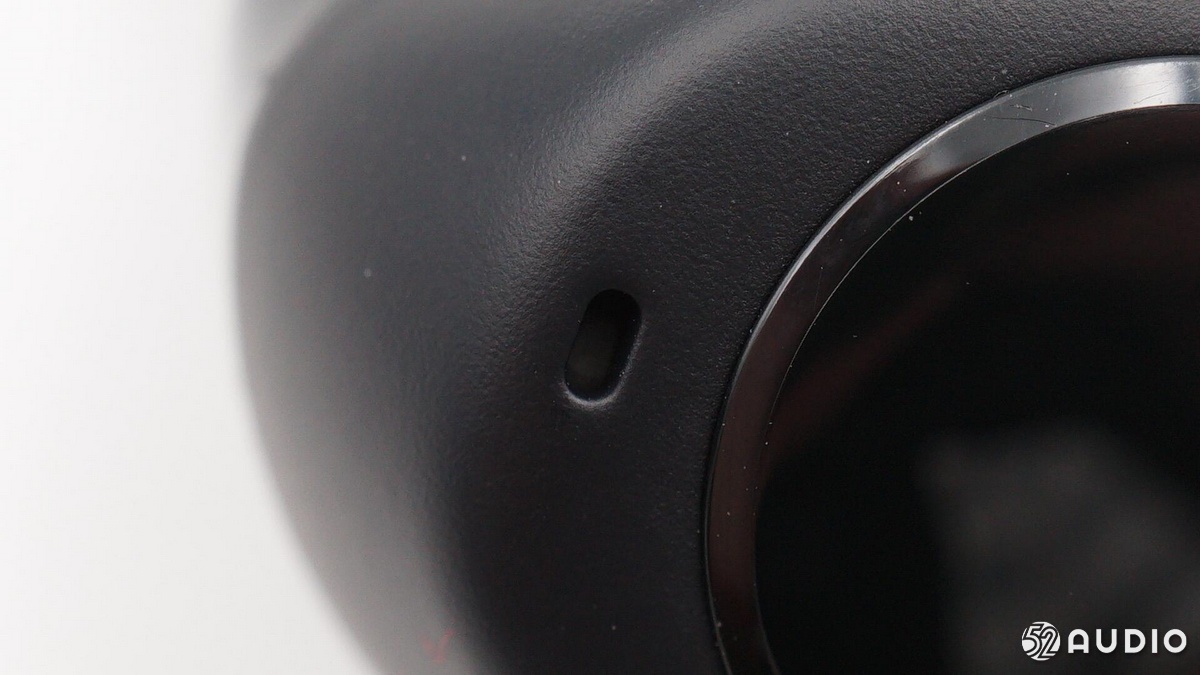

麦克风拾音孔特写，外壳为橡胶材质。
盖板连接处还有一个麦克风拾音孔。
耳机内侧的充电触点特写。

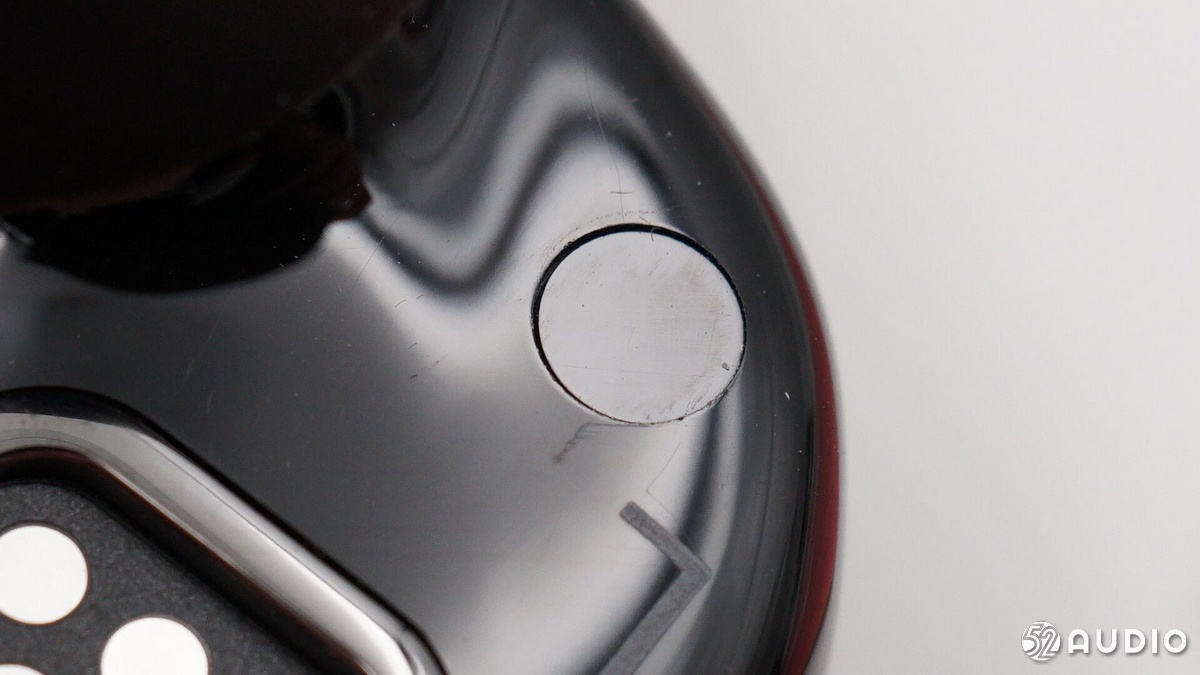

红外线距离感应器的开窗。

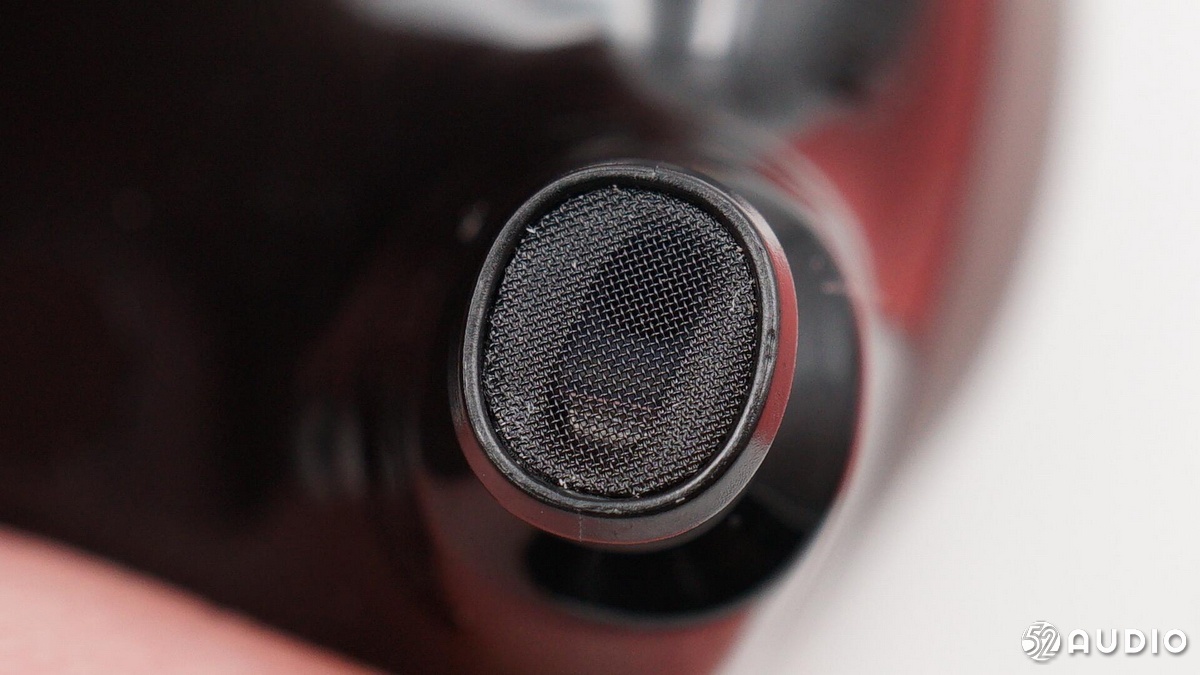

出音孔处的防尘*特网**写。

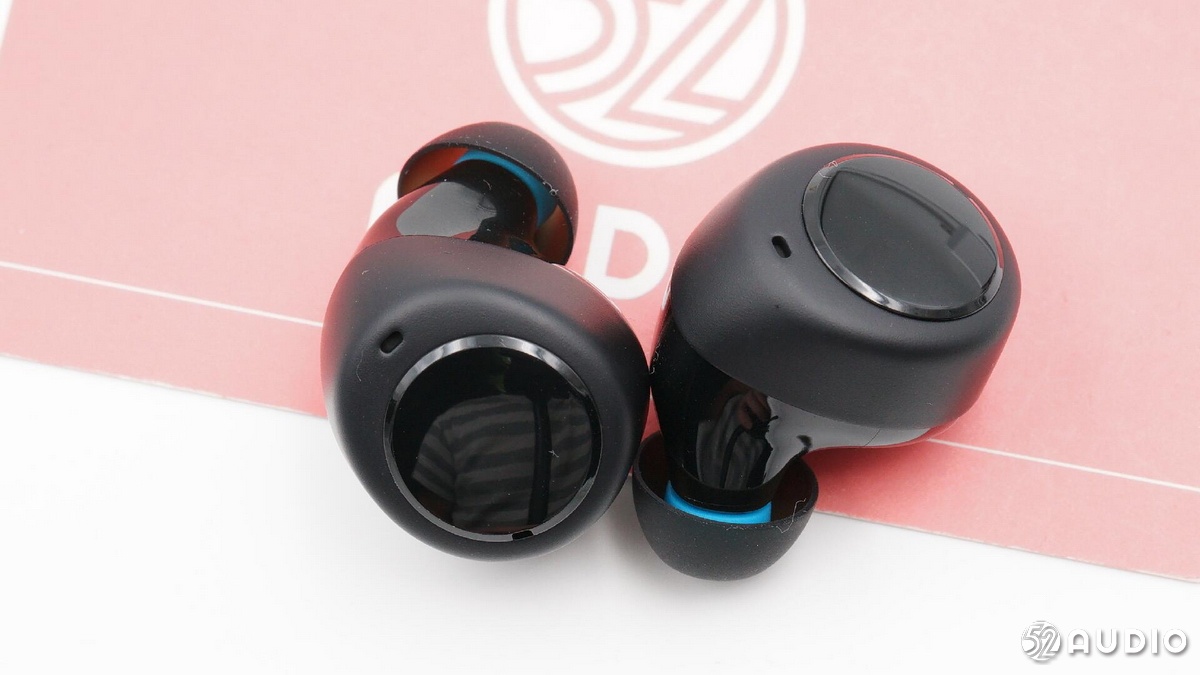

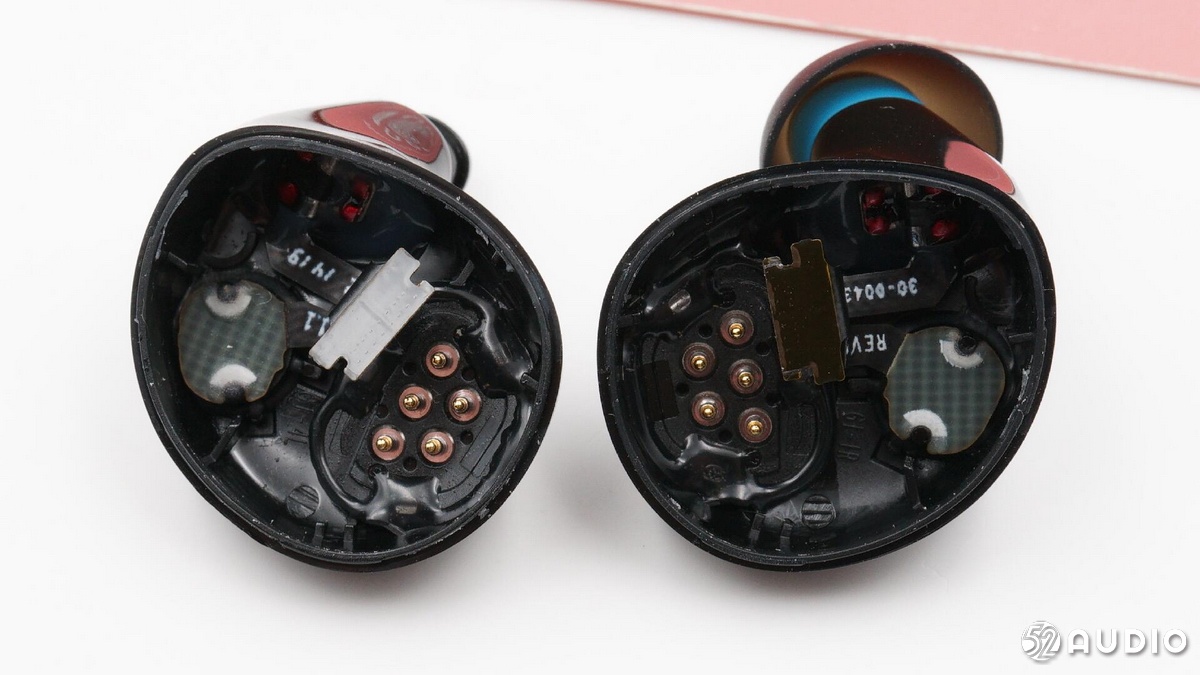

左右耳机的布局基本一致。
音腔内的结构也是一样的。
充电触点内侧的顶针特写。
红外线距离传感器所在的小电路板。

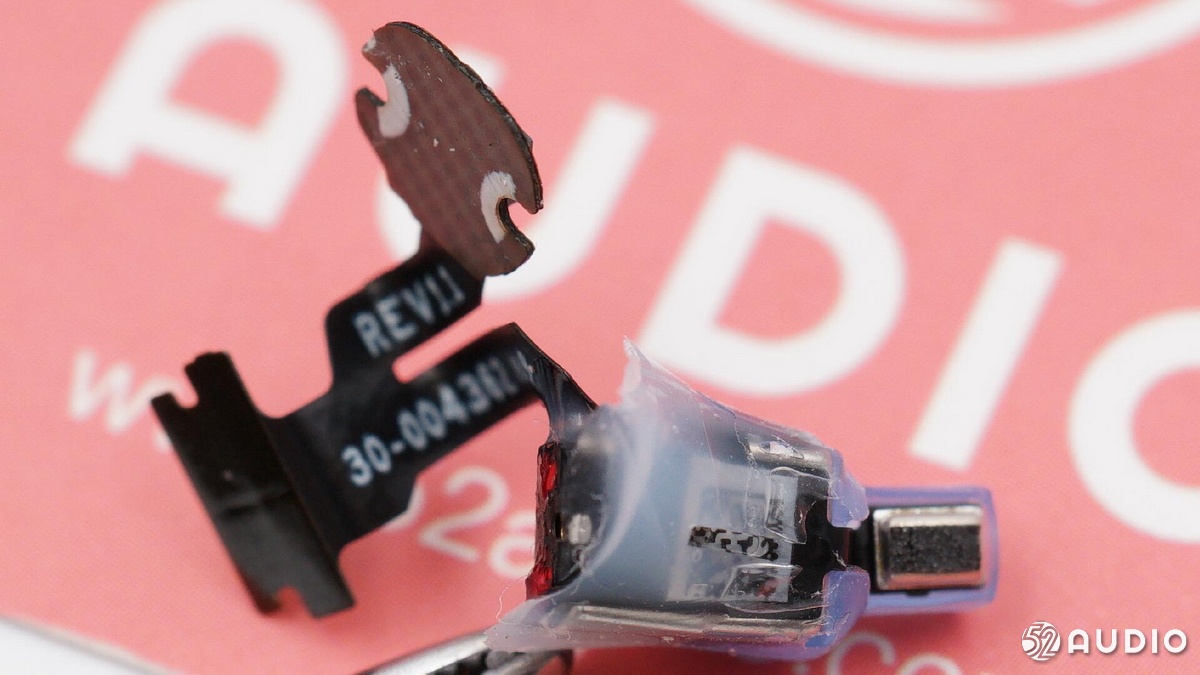

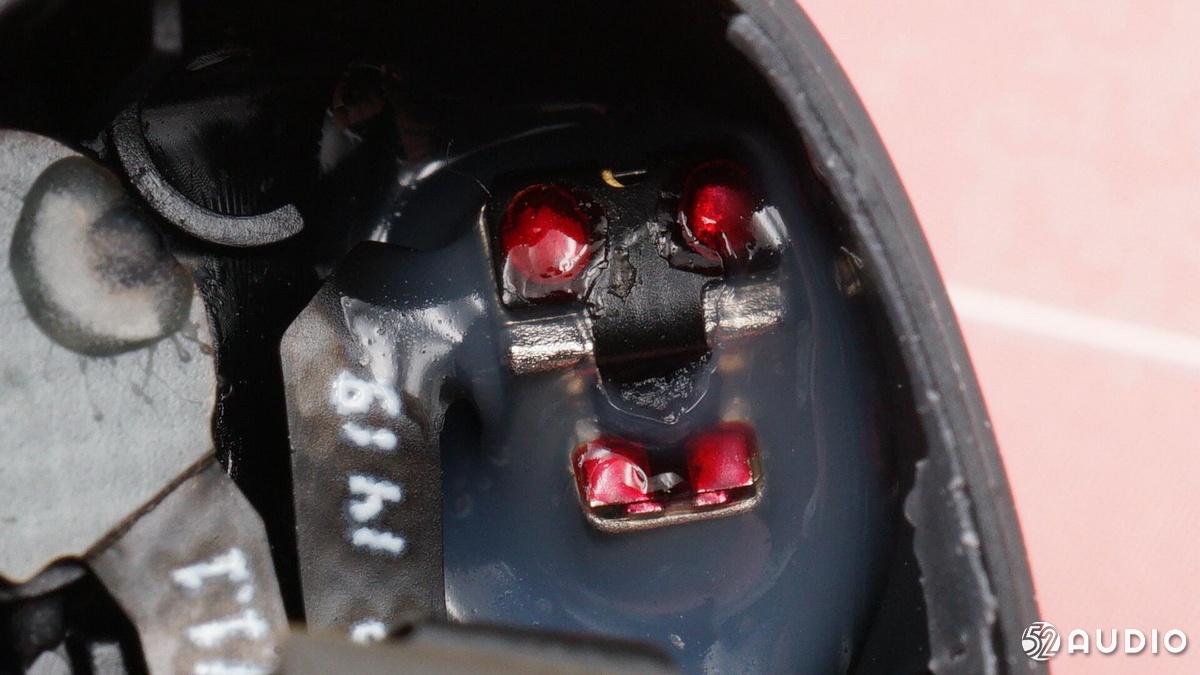

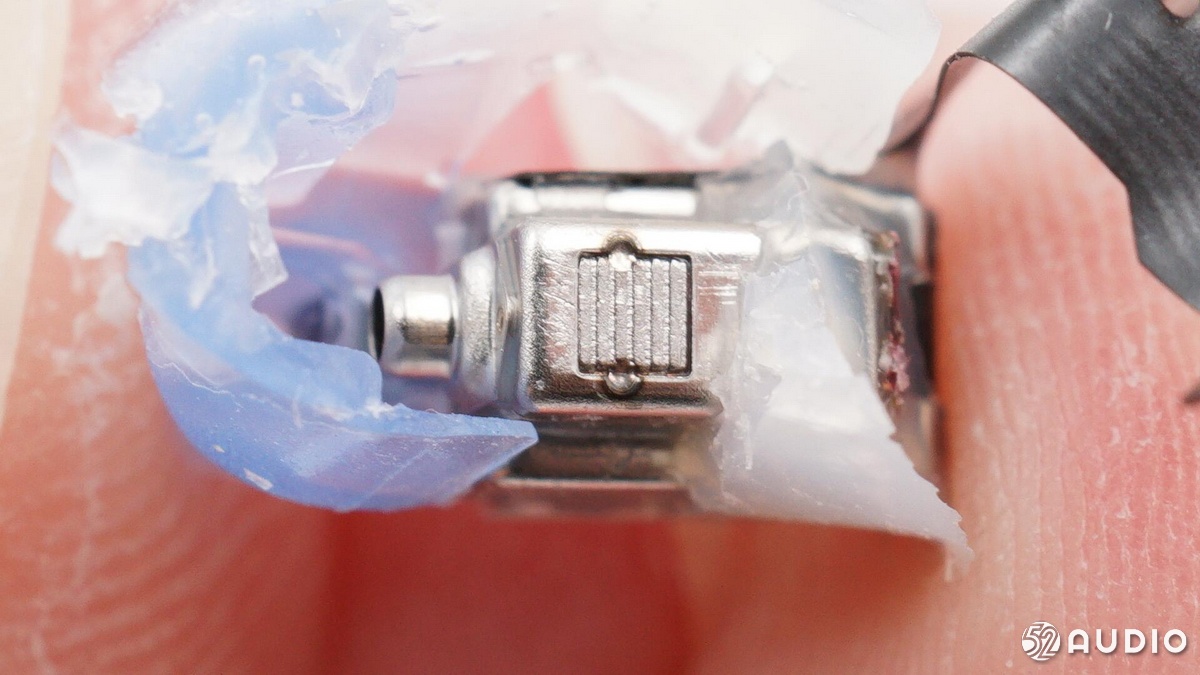

双动铁扬声器单元采用胶水密封，焊点有红色胶水绝缘。

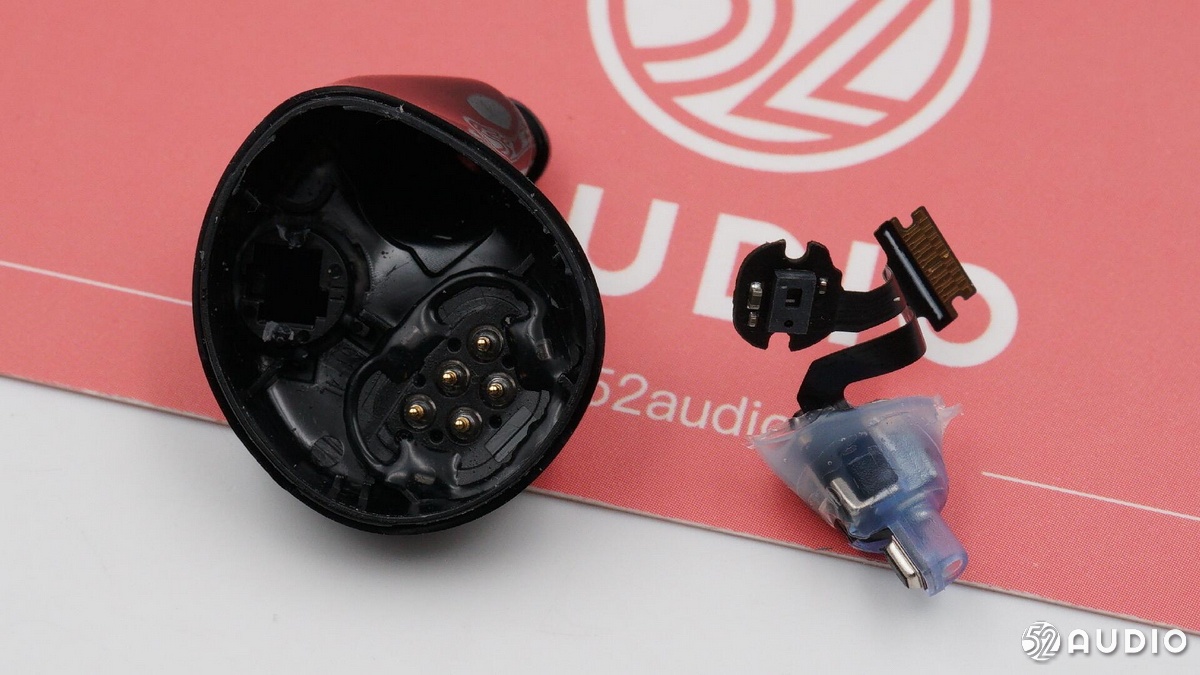

这两个模块在同一排线上，一同取出。

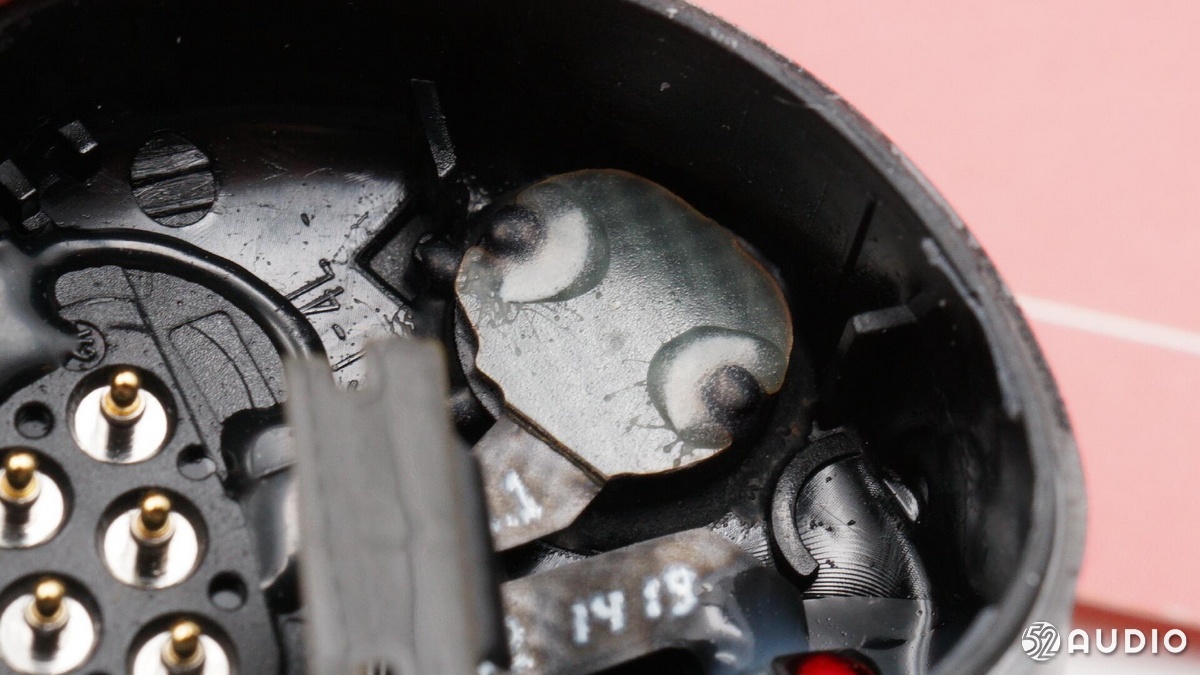

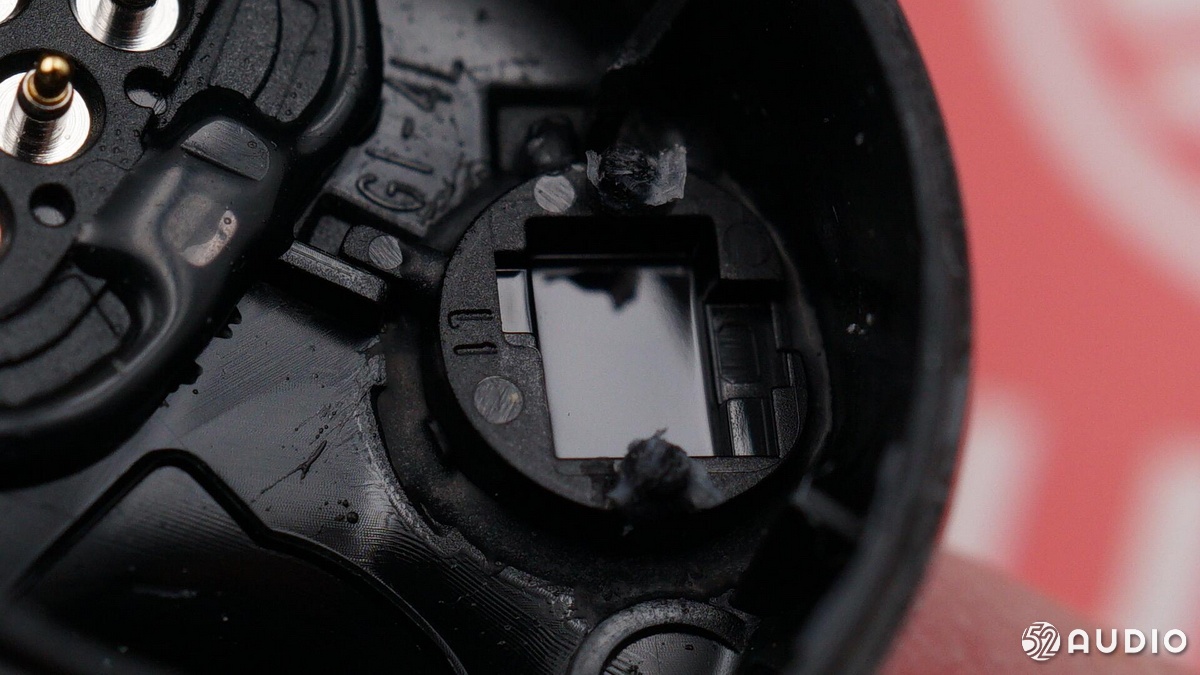

红外线距离感应器开窗内侧特写。
动铁扬声器单元来自楼氏电子。
MEMS硅麦上有保护贴纸。

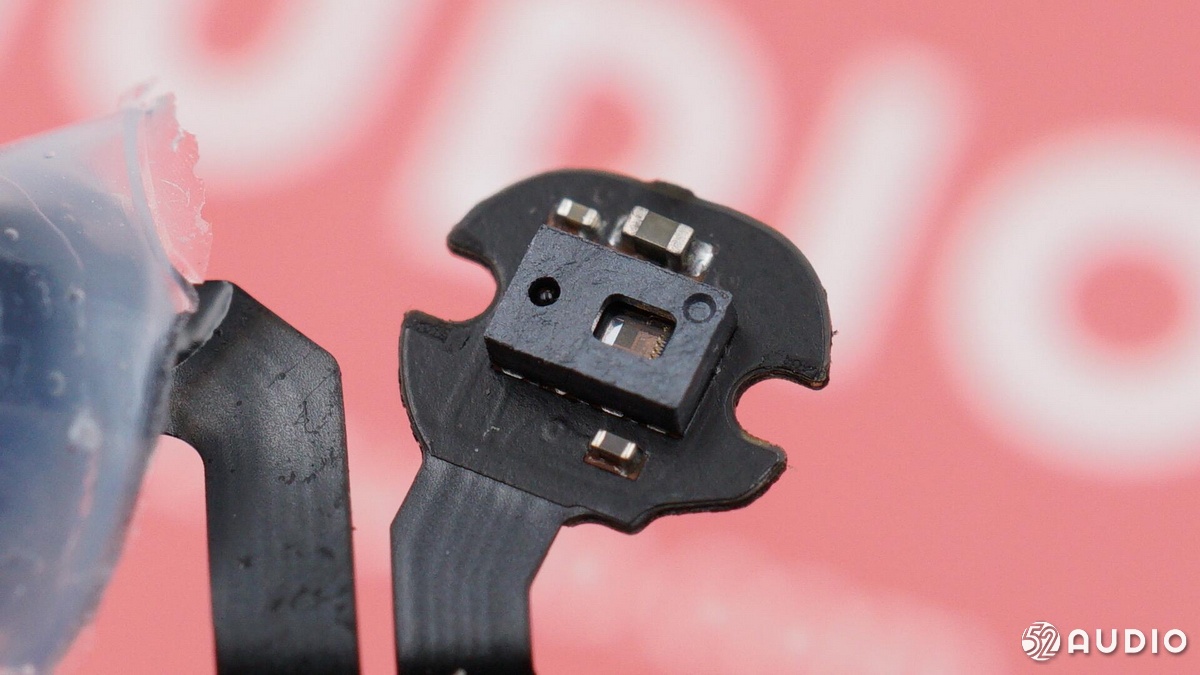

红外线距离感应器特写。

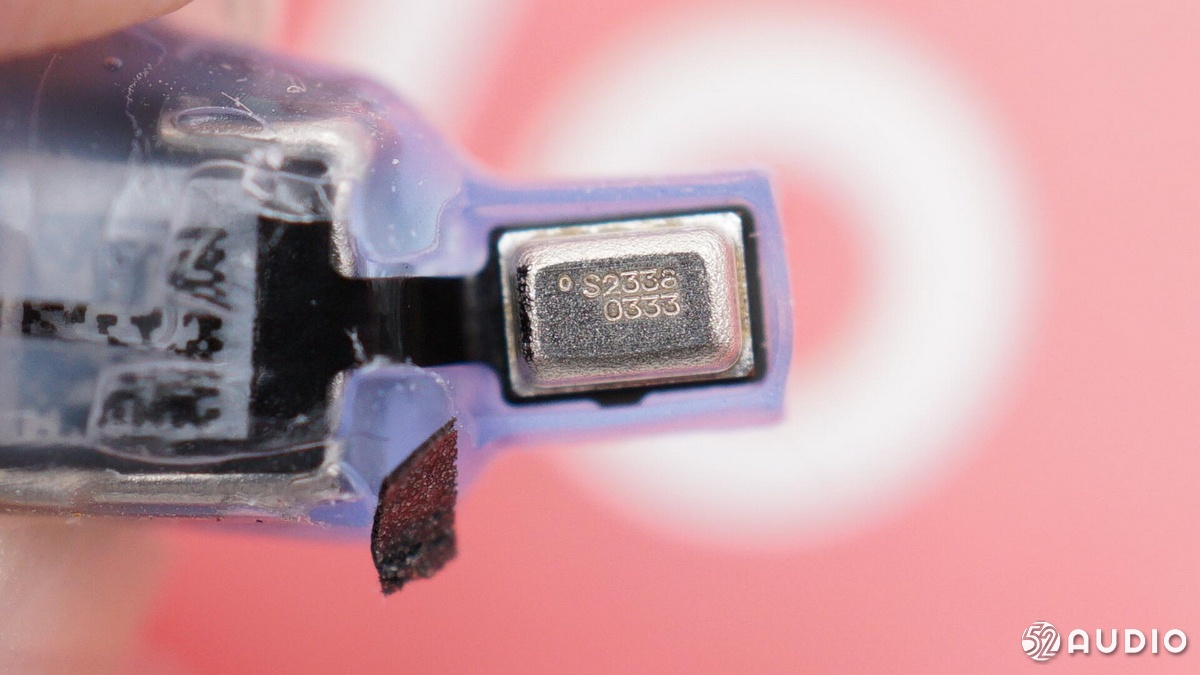

丝印S2338 0333的MEMS硅麦。

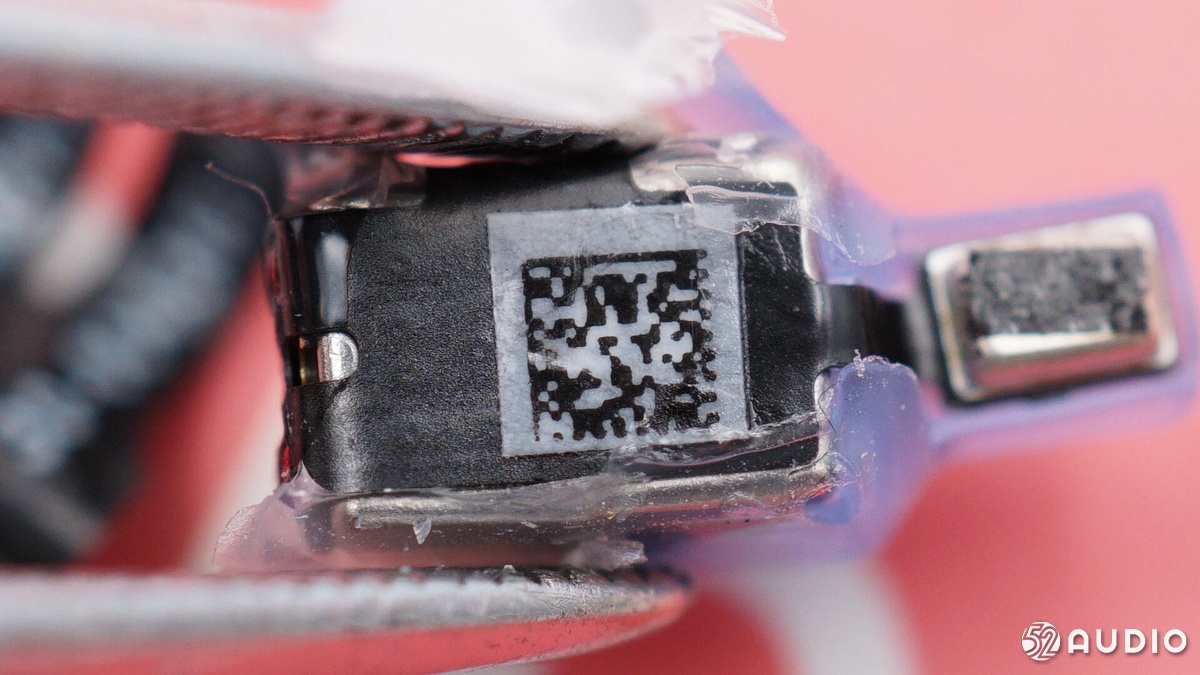

动铁单元上有二维码。
出音孔特写。
亚马逊Echo Buds采用楼氏双单元动铁扬声器和微型MEMS麦克风组成的声学模组，在提供高品质音频输出的同时也大大减小了声学结构的体积。
耳机磁传导天线，胶水固定在外壳内部。

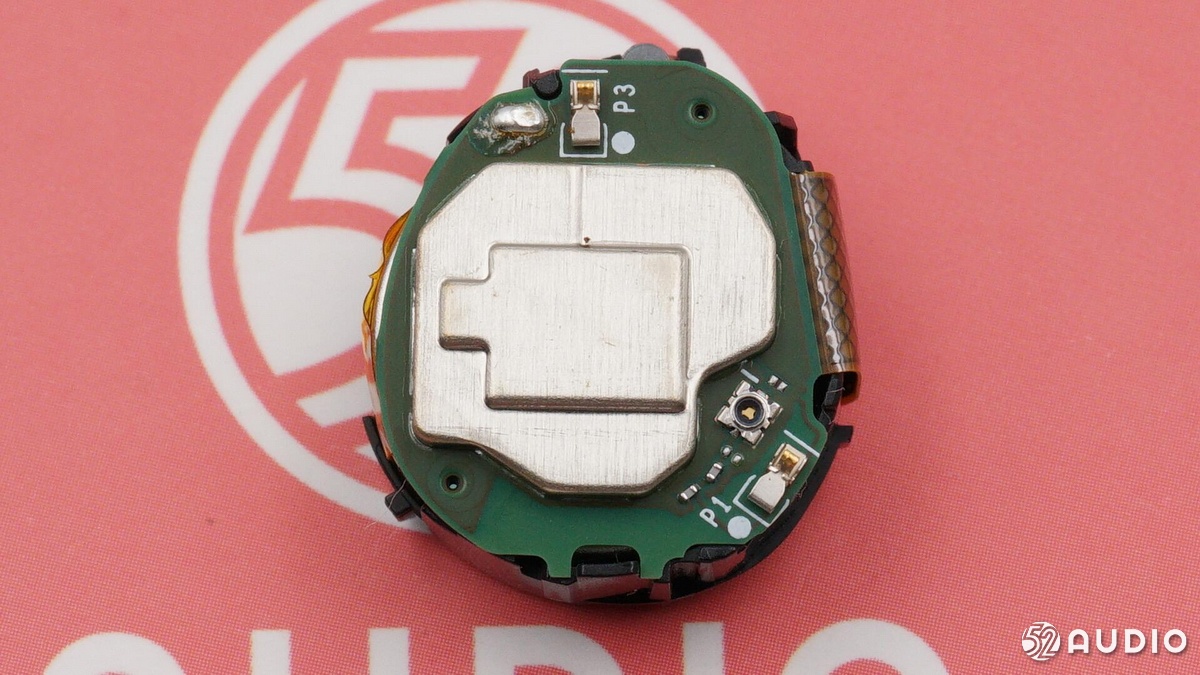

分离耳机外壳与主板，主板上有一块较大的金属屏蔽罩。

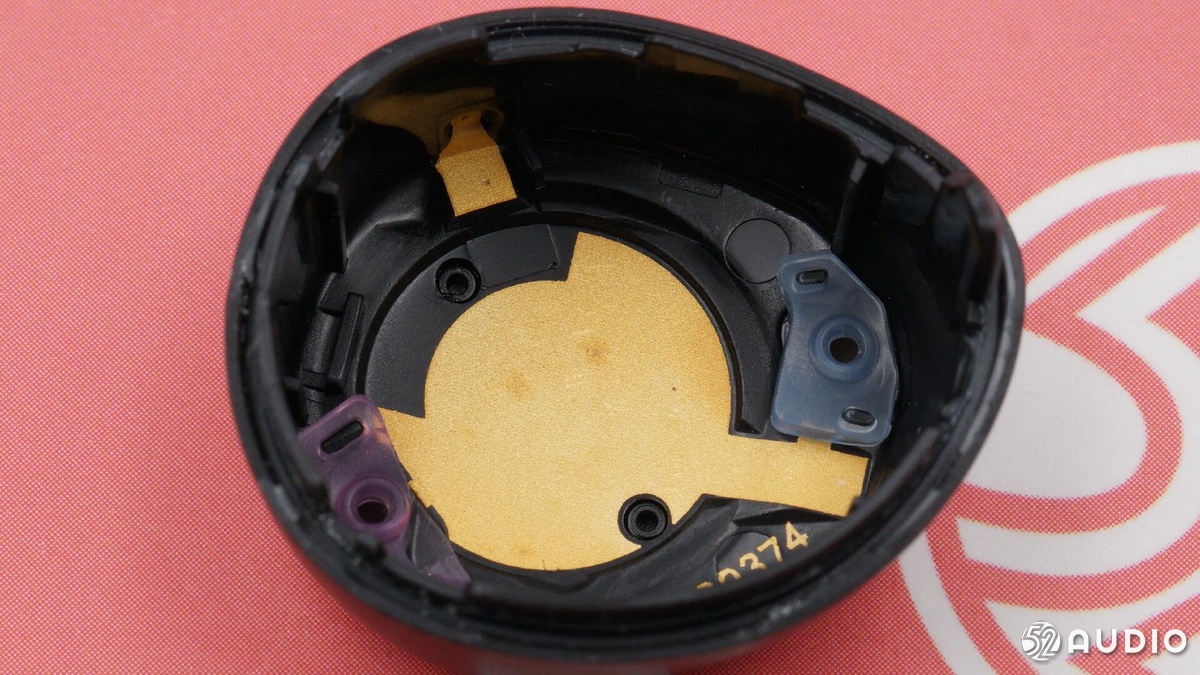

金黄色金属化区域为触摸感应，边缘为蓝牙天线触点。

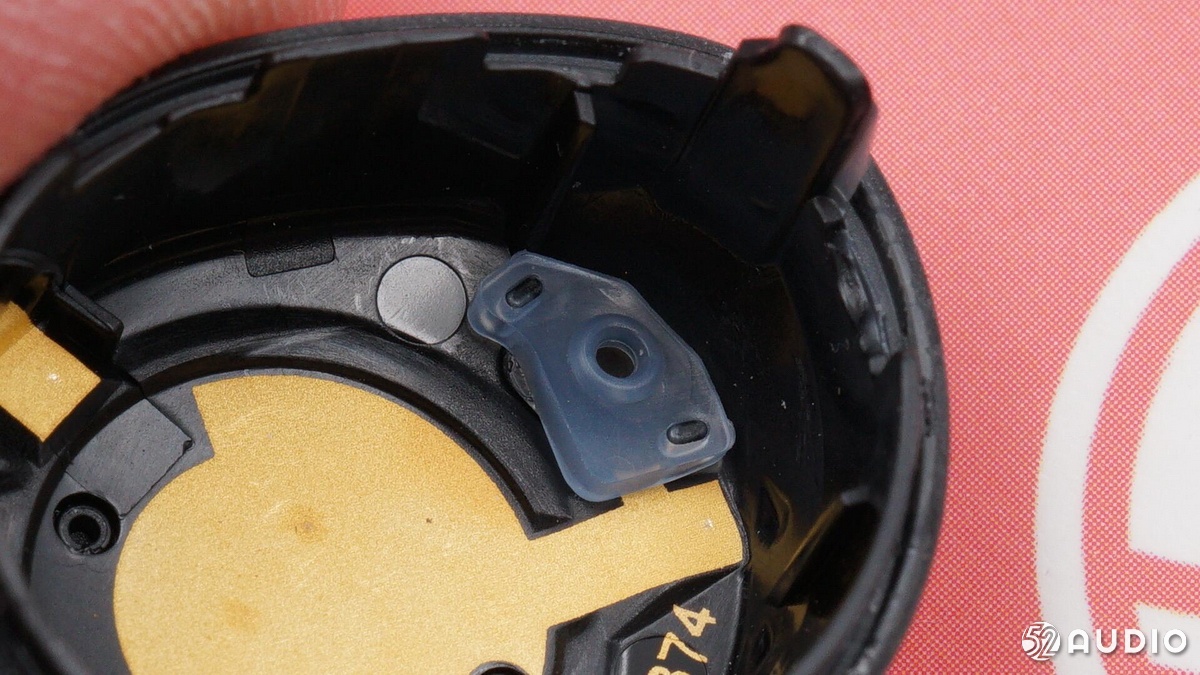

一侧的麦克风拾音防尘保护罩。
另一侧的麦克风拾音防尘保护罩。用不同颜色进行区分。

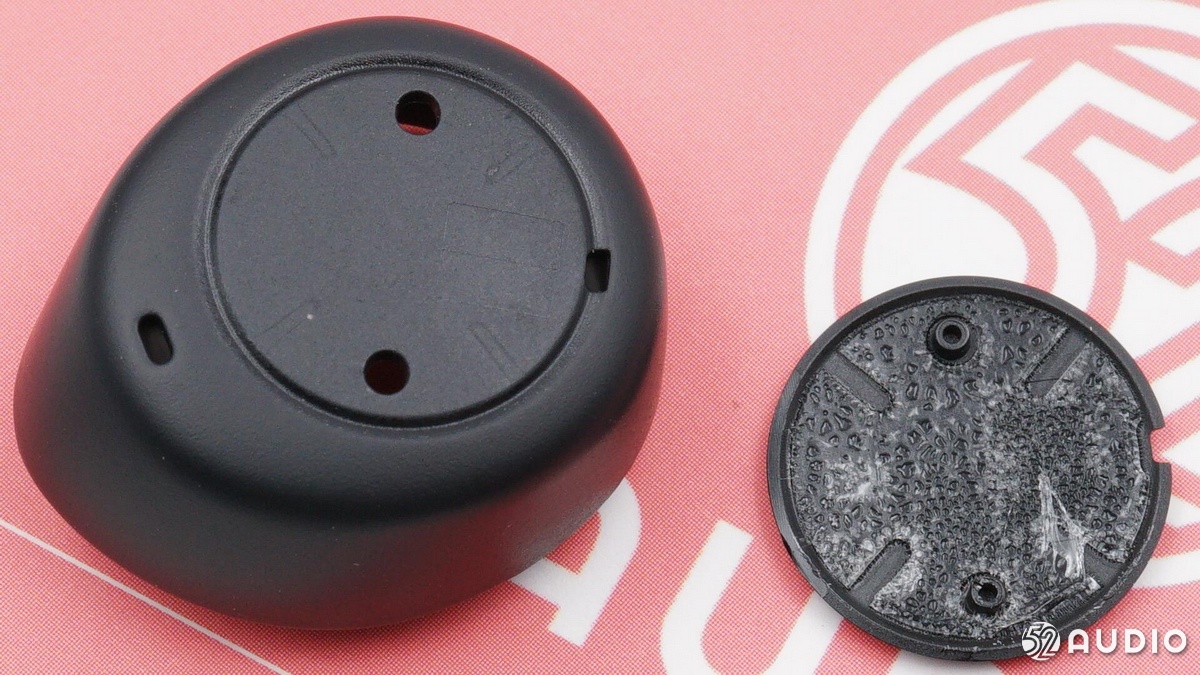

最外层的盖板可以取下来，用双面胶粘贴。

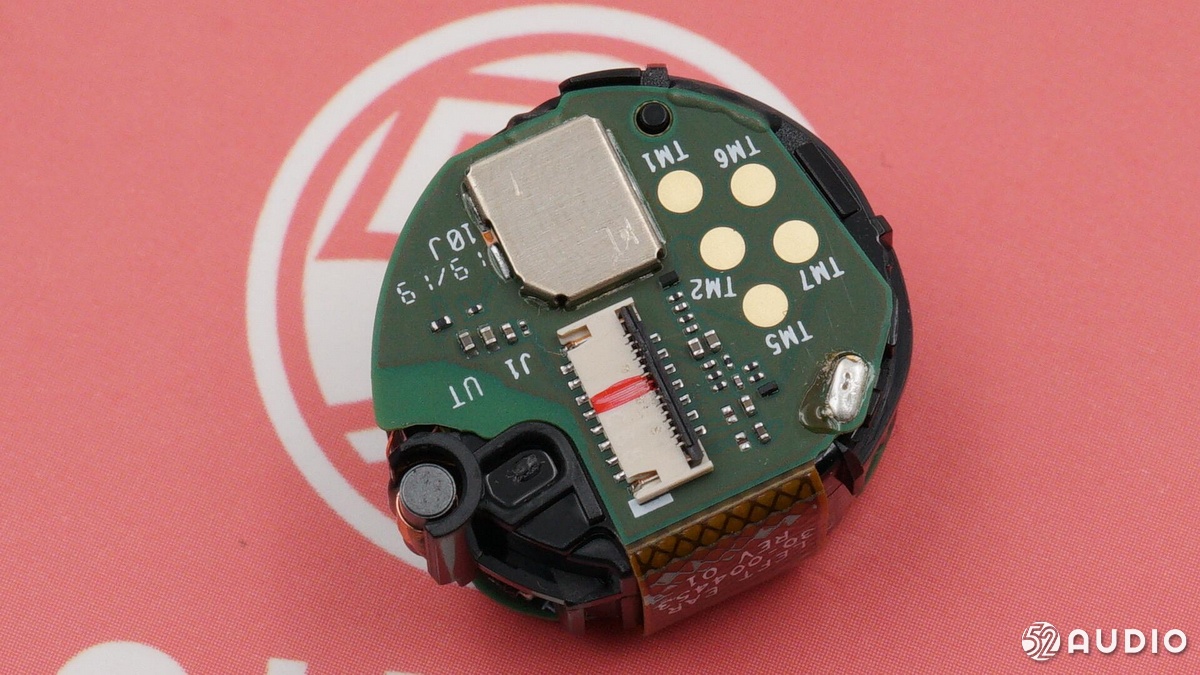

耳机主板内侧特写，有连接扬声器排线的插座。
耳机主板外侧特写，有两个金属弹片，分别连接蓝牙天线和触摸感应区域。

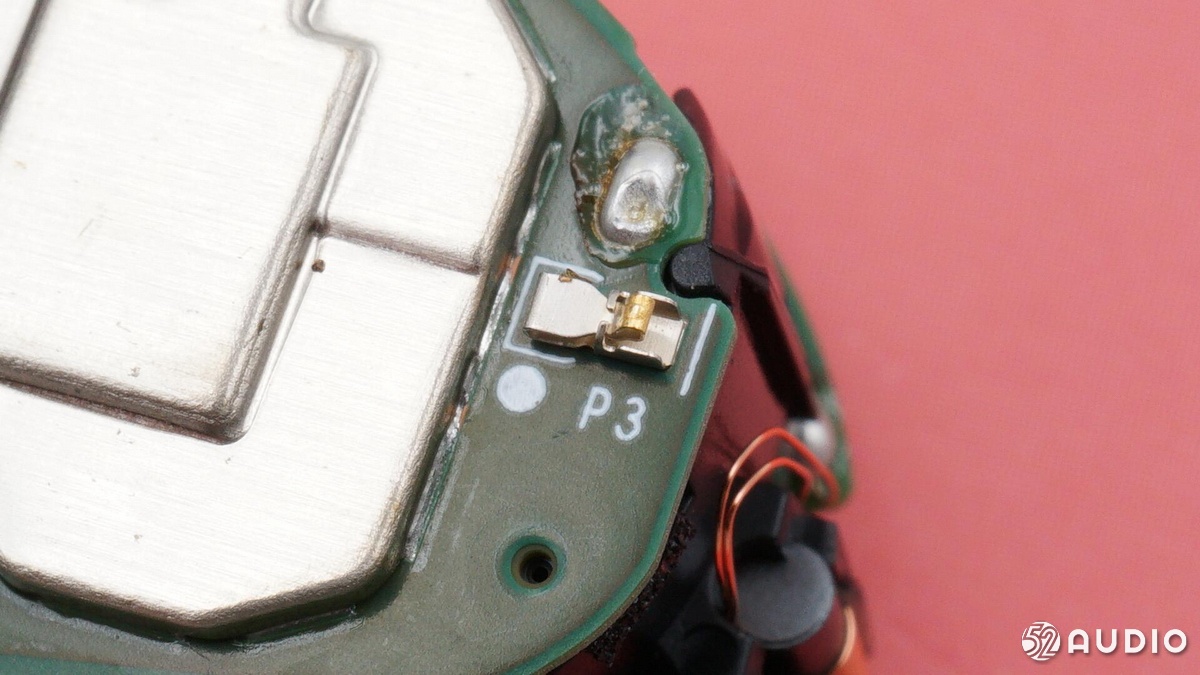

连接触摸的金属弹片特写。

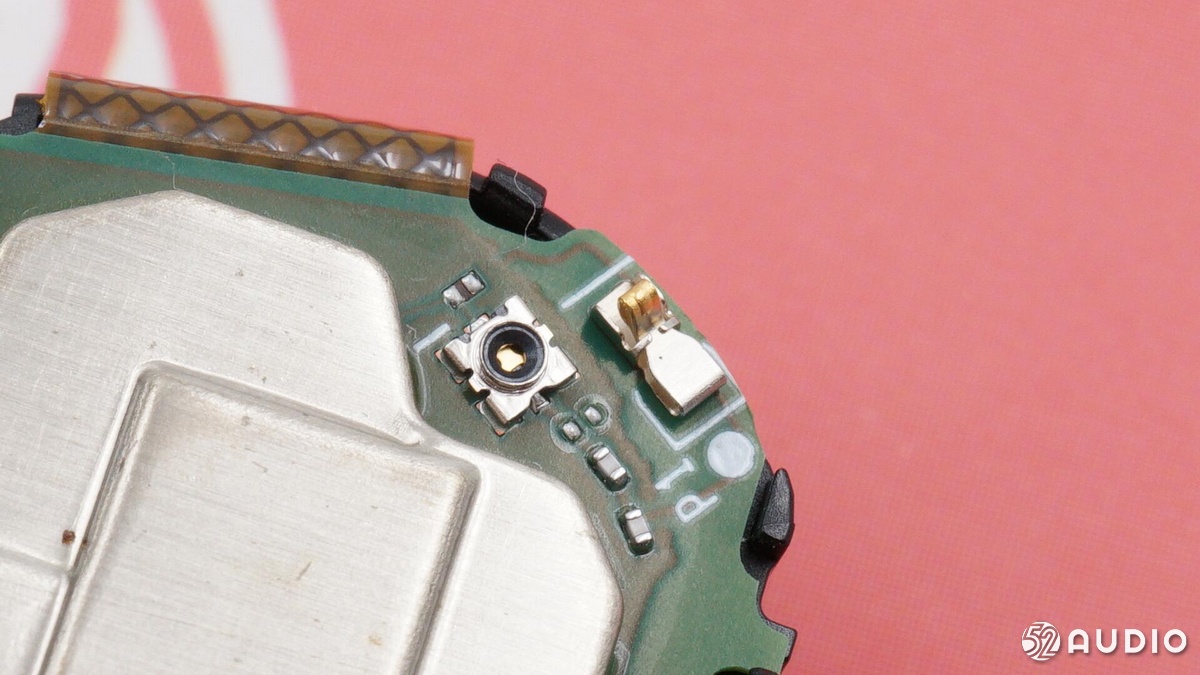

另一连接蓝牙天线的金属弹片特写，旁边有一个预留的同轴插座。

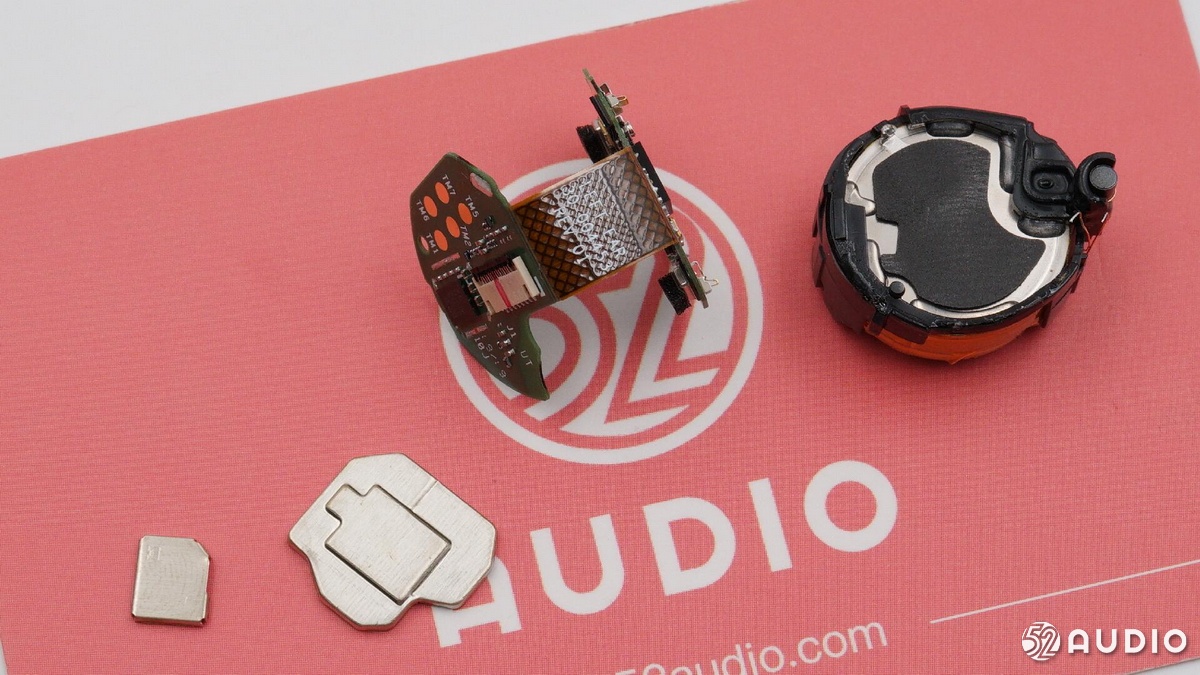

两款主板之间夹着纽扣锂电池，拆下一大一小两块屏蔽罩。
电池与一元硬币的尺寸对比。

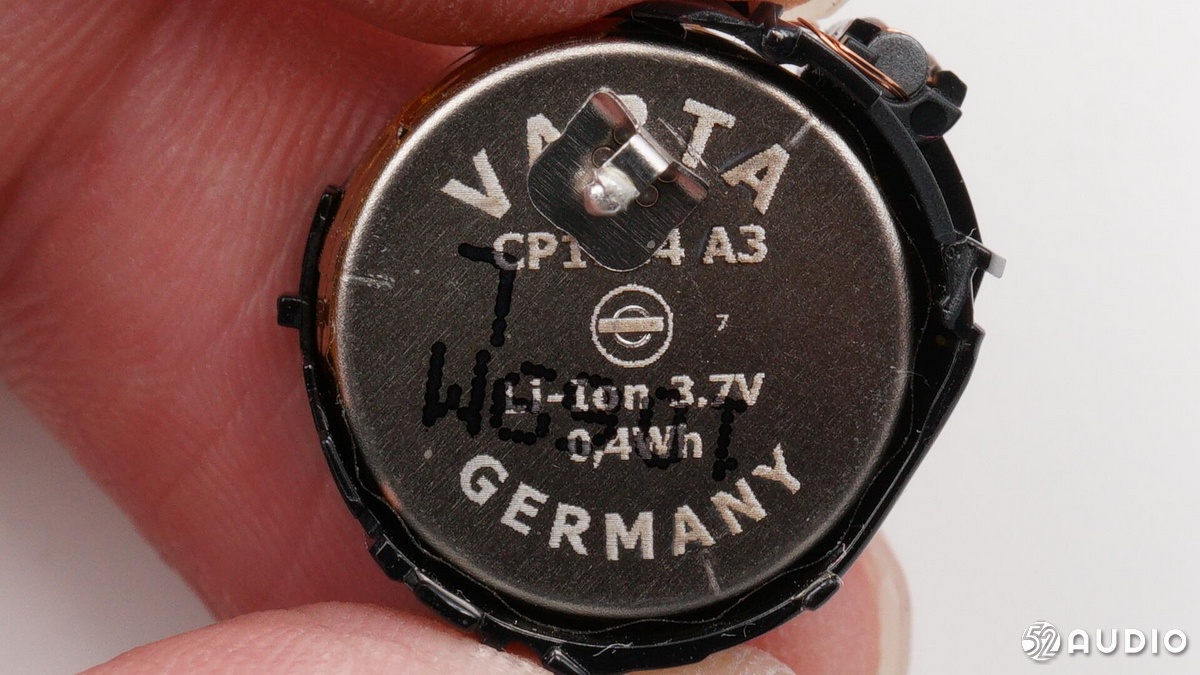

电池来自德国的VARTA瓦尔塔，额定电压3.7V，0.4Wh。据我爱音频网拆解了解到，苹果、三星、索尼、BOSE、B&O等知名音频品牌均大量采用瓦尔塔的纽扣锂电池。
主板与一元硬币的尺寸对比。

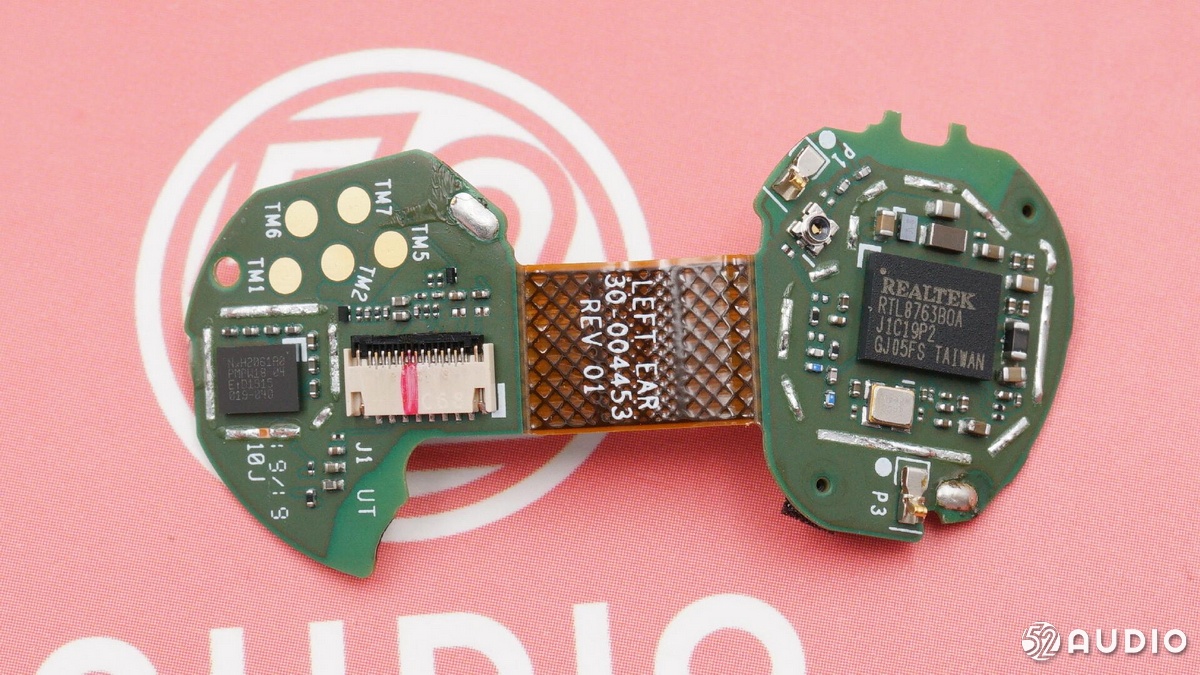

主板背面特写，外侧的金属屏蔽罩都去掉了。排线上印有L/R左右标识。

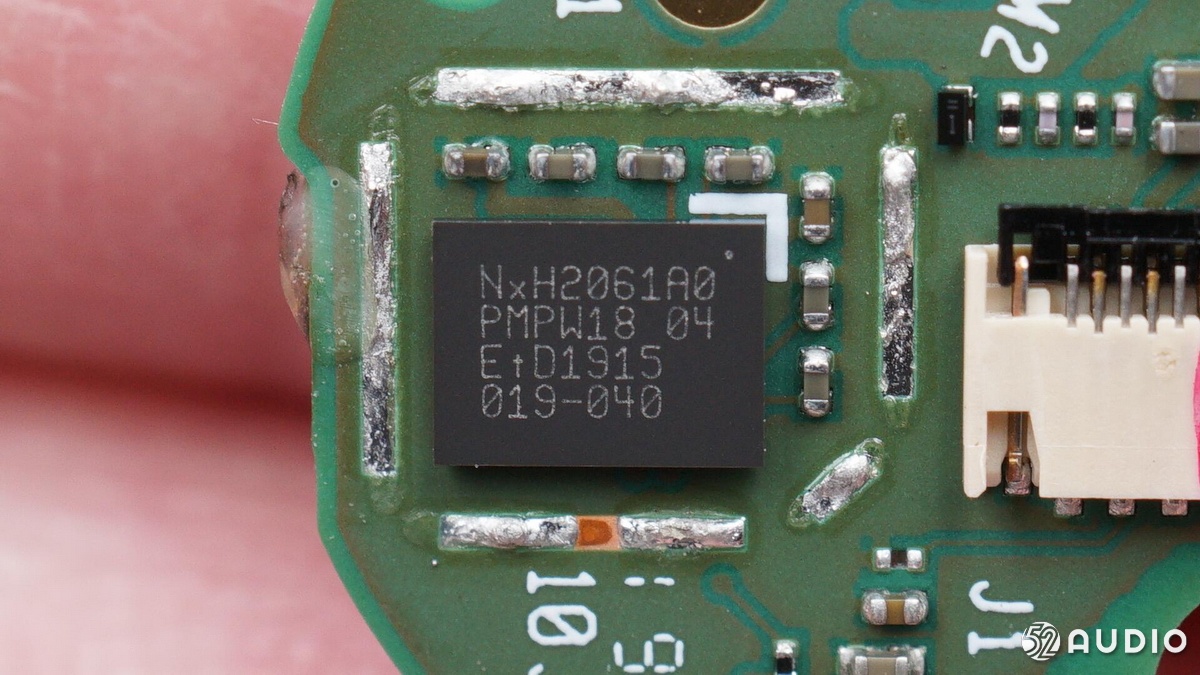

NXP恩智浦NXH2061 近场磁感应通信（NFMI）芯片，超低功耗，单芯片解决方案，用于音频流和数据传输。

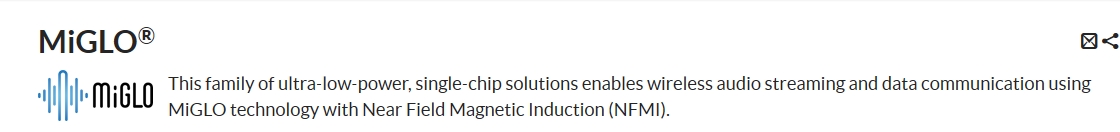

NXP恩智浦NXH2061 介绍。

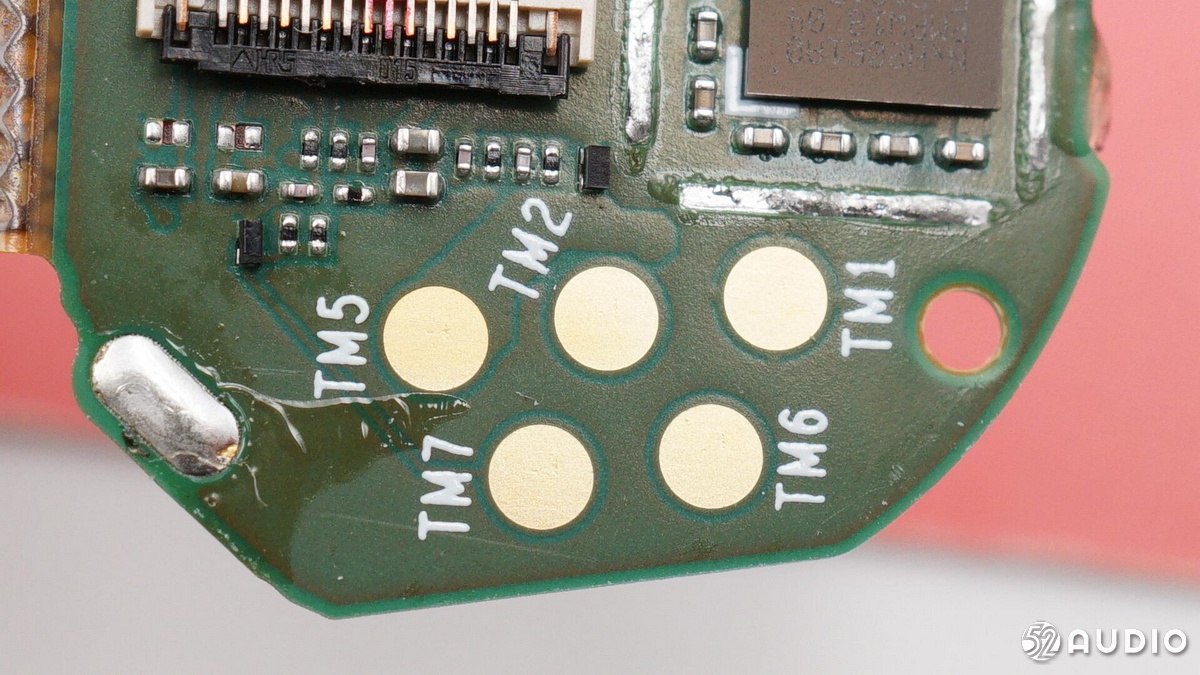

充电触点特写，连接耳机上的充电顶针。
ADI亚德诺半导体ADAU1777是一款具有四个输入和两个输出的编解码器，内置数字处理器，可执行滤波、电平控制、信号电平监控和混合。从模拟输入至DSP内核再到模拟输出的路径经过优化，实现了低延迟，非常适用于降噪耳机。只需添加几个无源元件、晶体和用于引导的EEPROM，ADAU1777可提供完整的耳机解决方案。

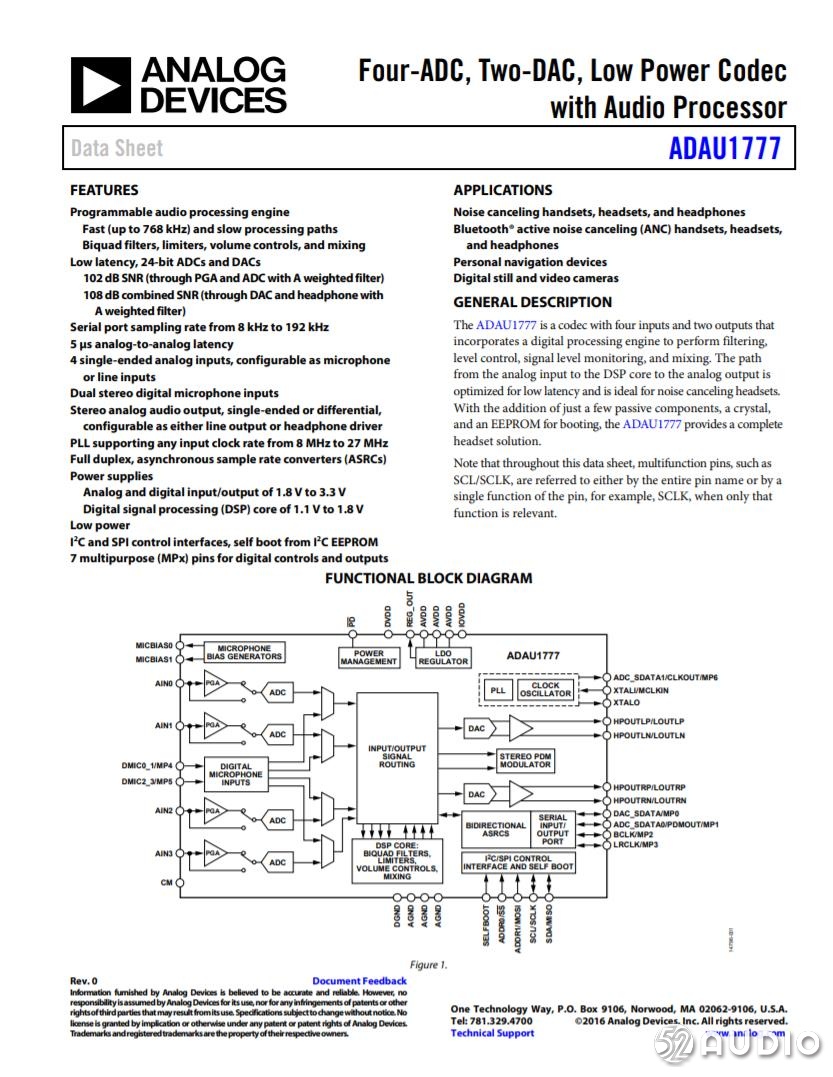

ADI亚德诺半导体ADAU1777 资料图。

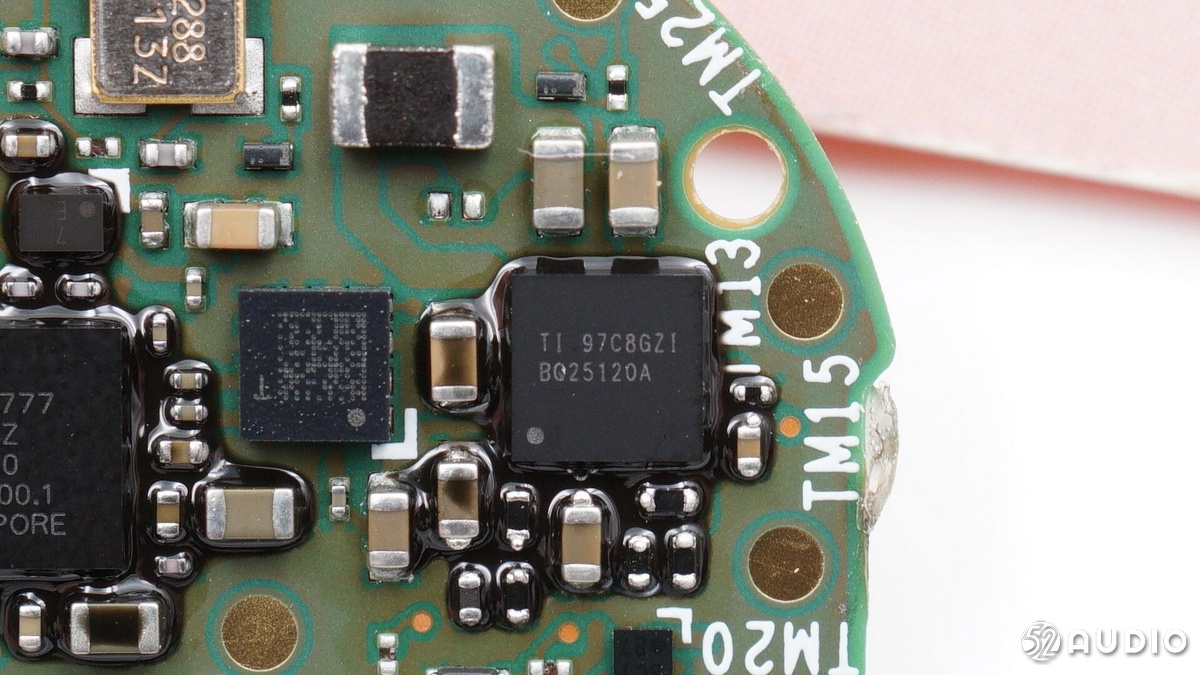

TI 德州仪器 BQ25120A 700nA 低 Iq 高度集成电池充电管理解决方案。

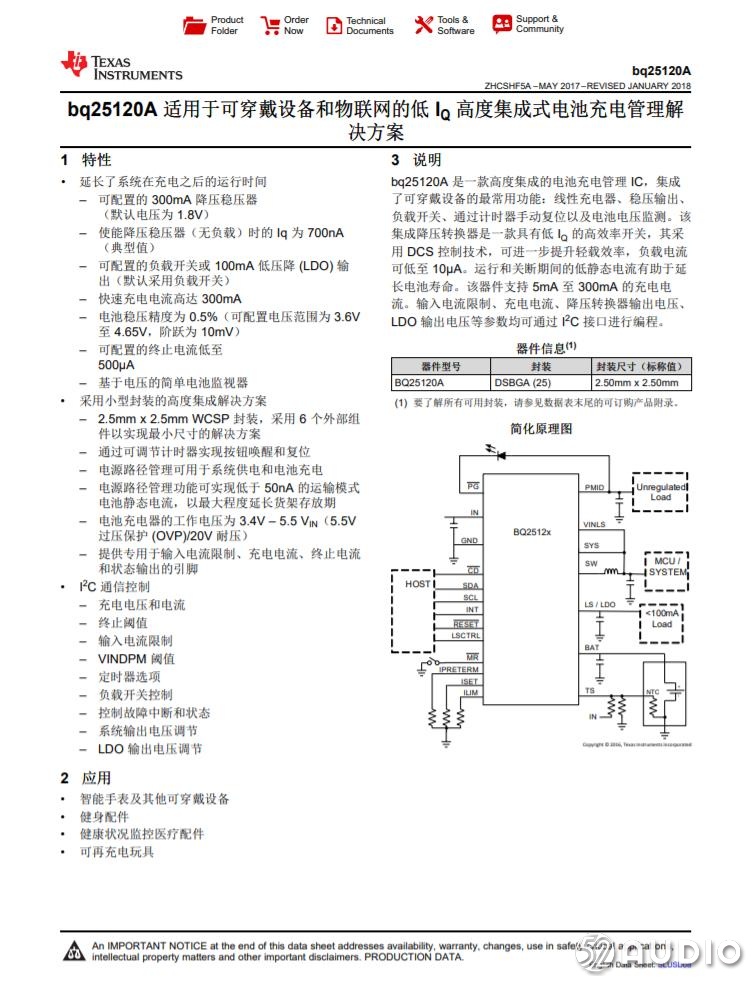

TI 德州仪器 BQ25120A 资料图。

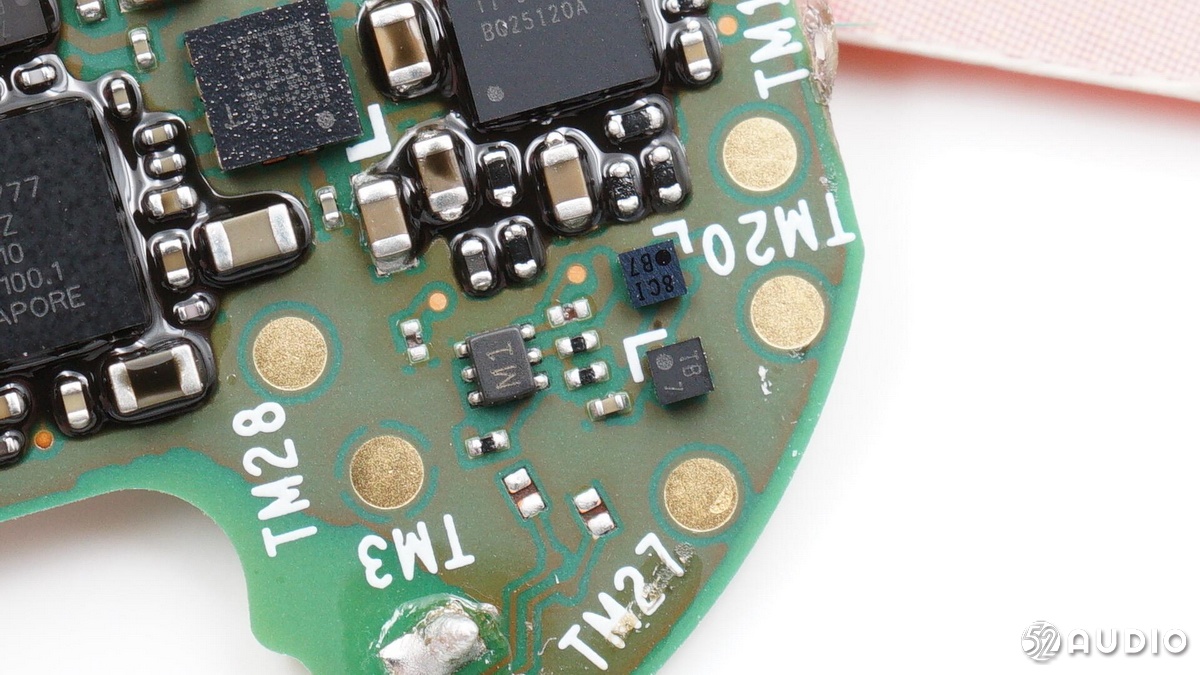

三颗体积非常小的IC，从上至下从左至右丝印分别是：8CI B7、M1、TB7。
ST 意法半导体MEMS 加速度sensor 开关 LIS2DW12。据我爱音频网拆解了解到，苹果AirPods、AirPods 2代、AirPods Pro，小米、vivo、出门问问的产品都大量采用了ST意法半导体的传感器方案。
存储器芯片特写，下面封胶加固。

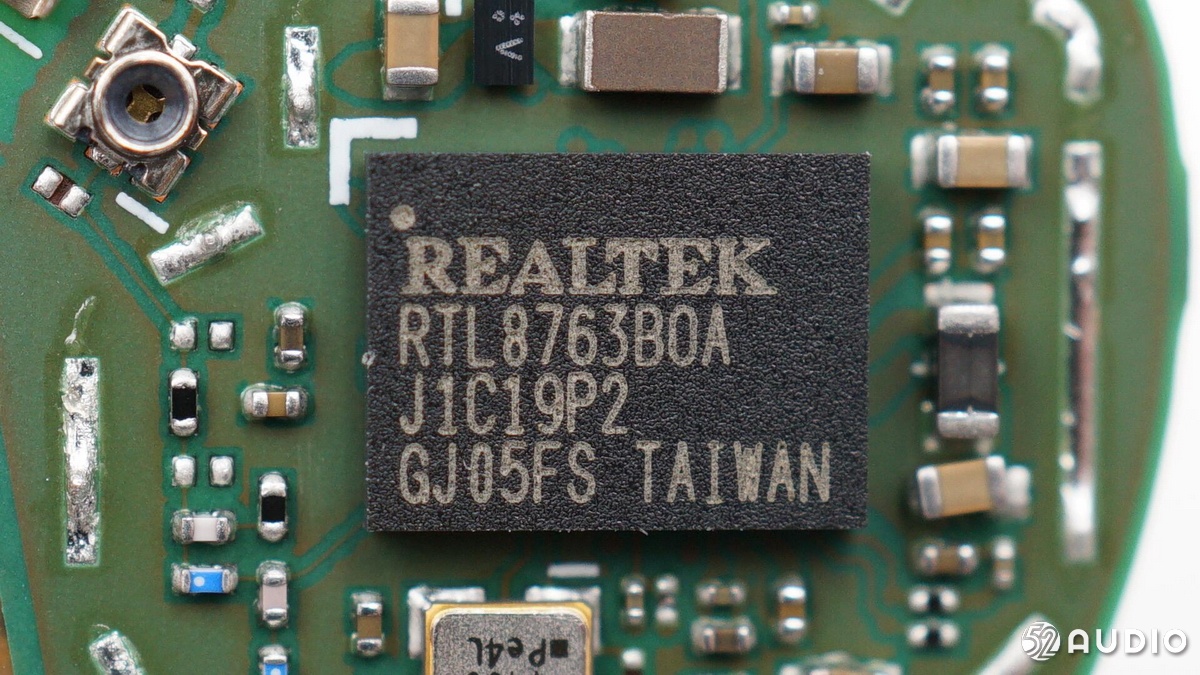

主控芯片为REALTEK瑞昱RTL8763BO，支持蓝牙5.0；支持HFP 1.7、HSP 1.2、A2DP 1.3、AVRDP 1.6、SPP 1.2、PDAP 1.0；具有双耳通话功能；内置16Mbit存储器；采用BGA封装，减小PCB面积。
此外，瑞昱RTL8763BO还内置了锂电池充电管理，内置过压、过流、欠压保护等电池防护装置。在扩展性方面，支持三路LED驱动，支持触摸IC控制，支持模拟和数字麦克风输入，并且支持双麦克风。在降噪方面，支持降噪功能和环境音监听模式，可以说是一款高性能的全能的TWS真无线蓝牙耳机一体化方案。
此前我爱音频网在moregy摩乐吉 智能语音眼镜上发现了首部应用此芯片的产品。瑞昱音频主控芯片产品已被大量知名音频品牌产品认可采用，网易、小米、ANKER、FIIL、雷柏、QCY等TWS音频产品均采用瑞昱方案。

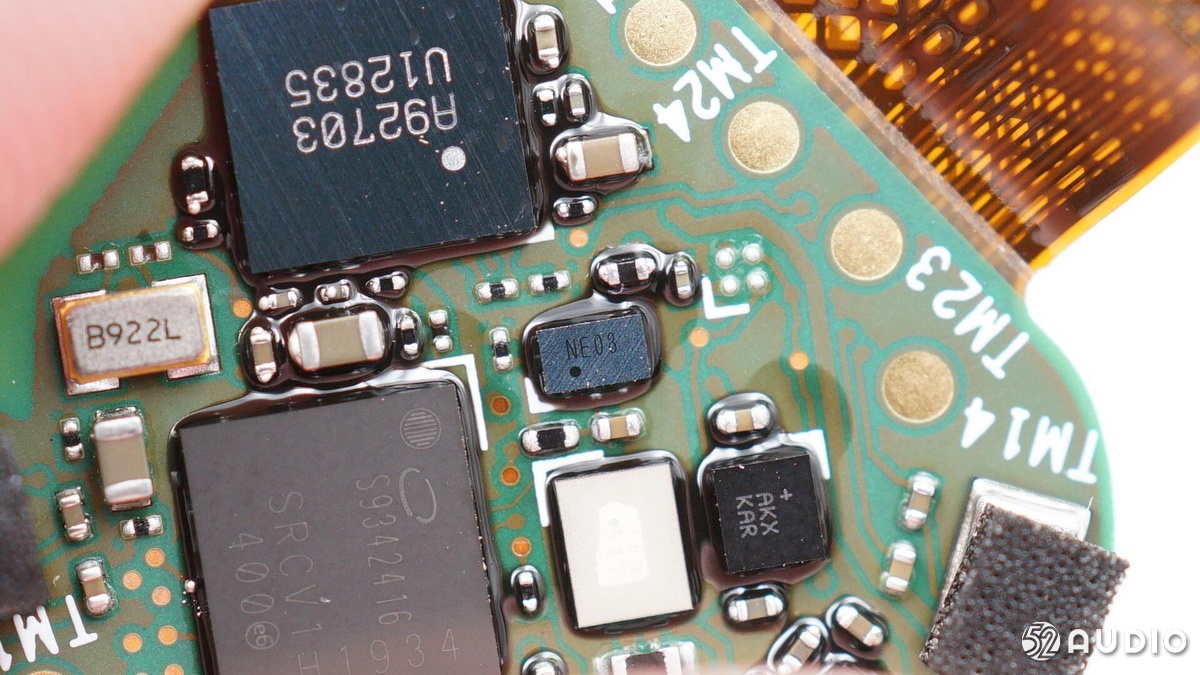

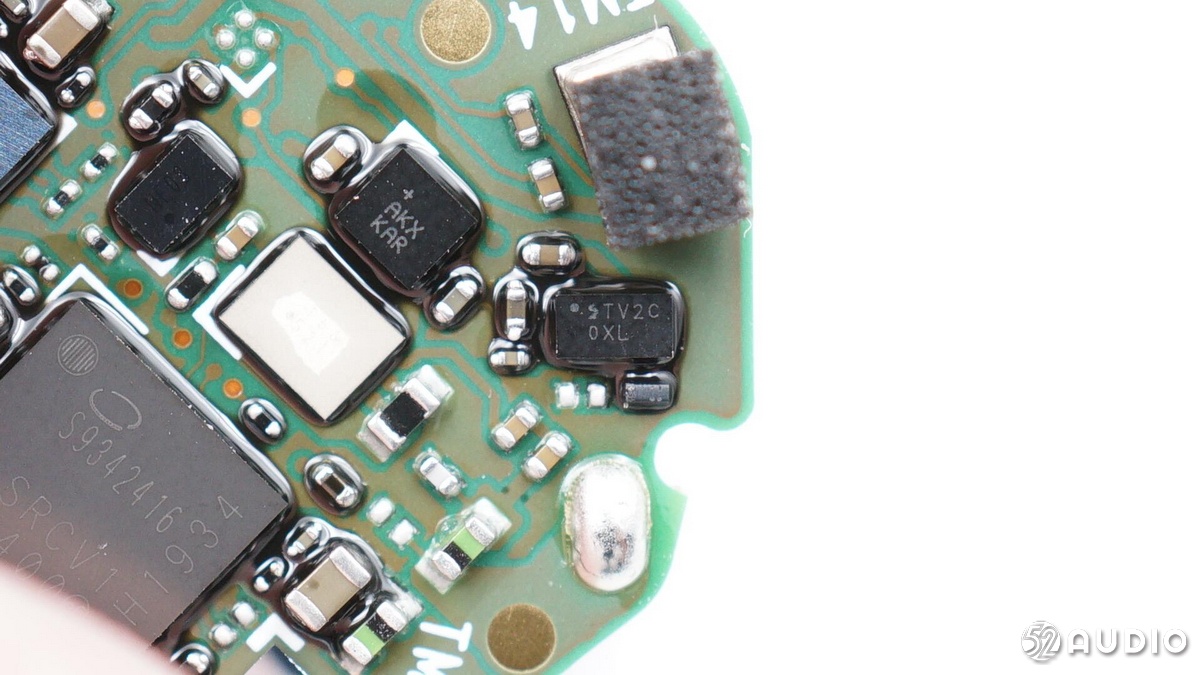

丝印+AKX的芯片是Maxim美信的MAX17055 电量计芯片，用于计算电池电量百分比。

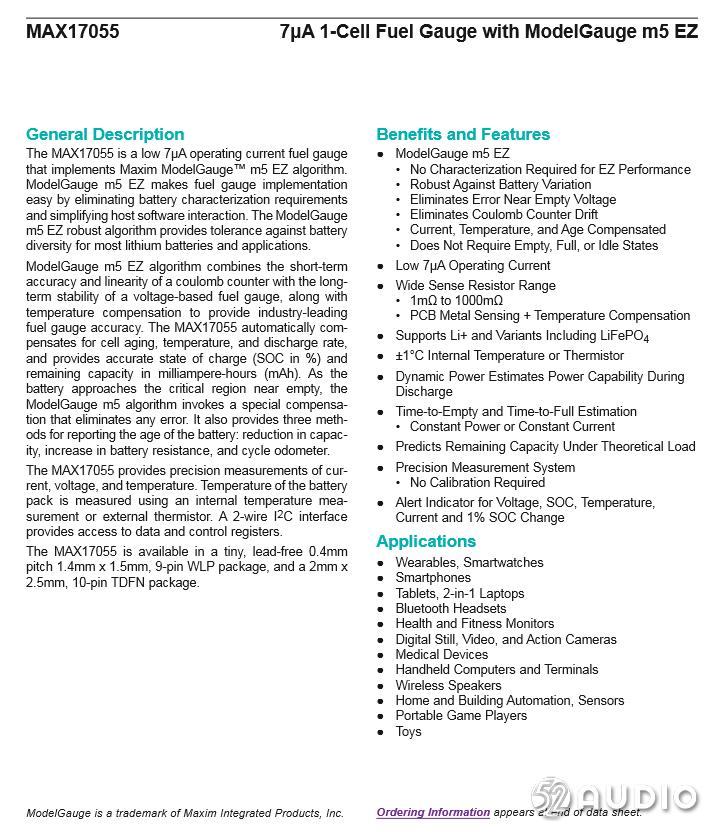

Maxim美信 MAX17055 详细资料。
丝印NE08的IC。
丝印STV2C DXL的IC。

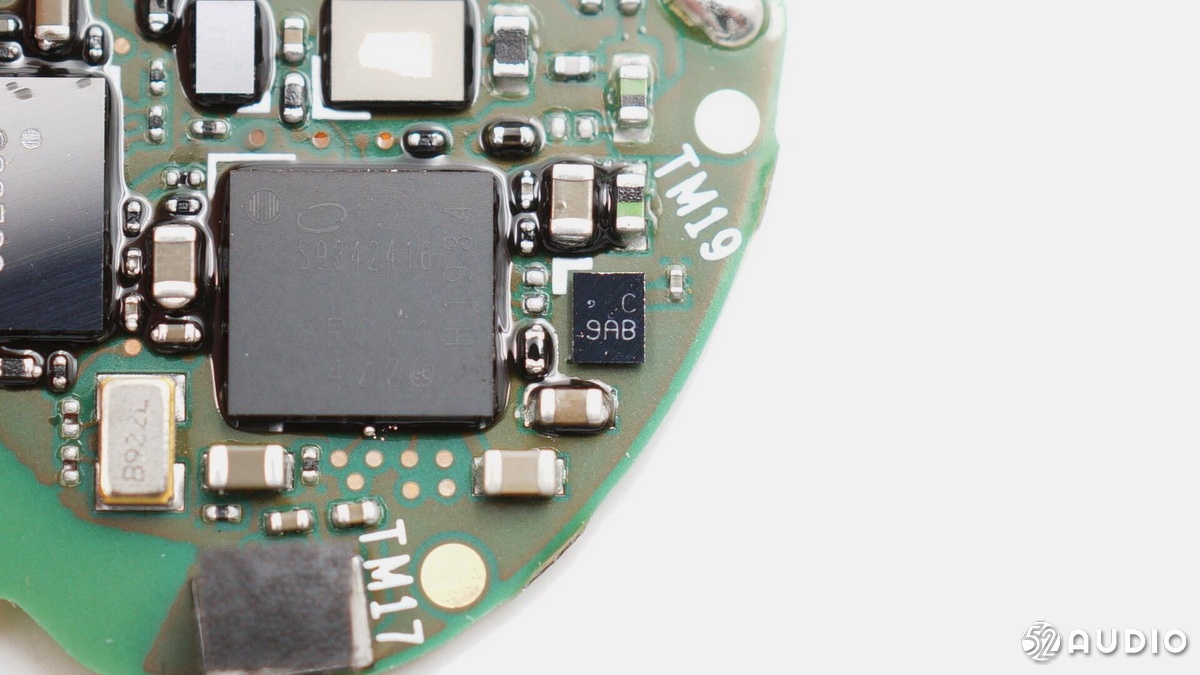

丝印C 9AB的芯片。

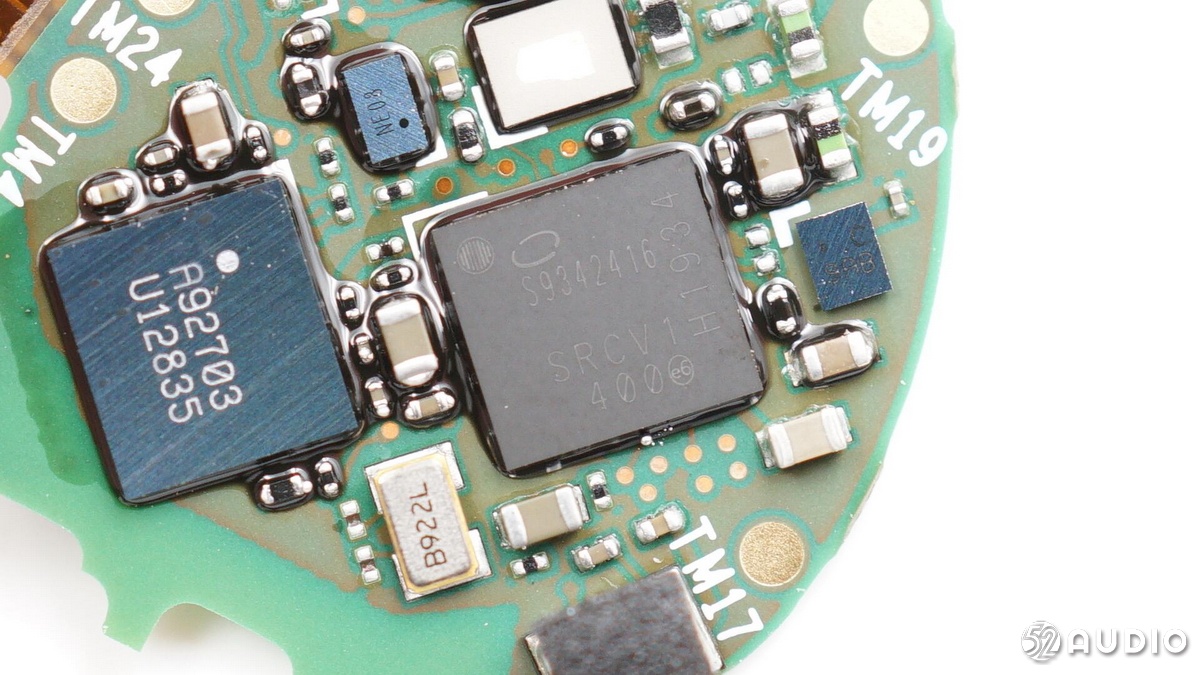

一颗英特尔的芯片，丝印S9342416 SRCV1。

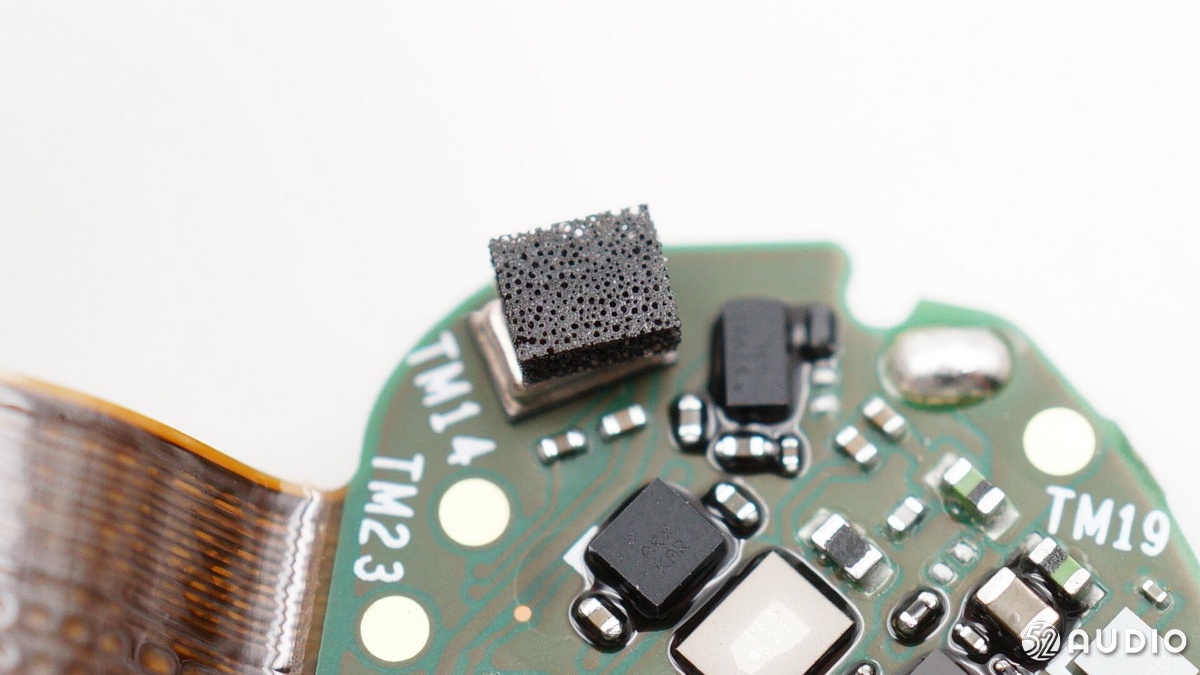

麦克风背面泡棉缓冲。

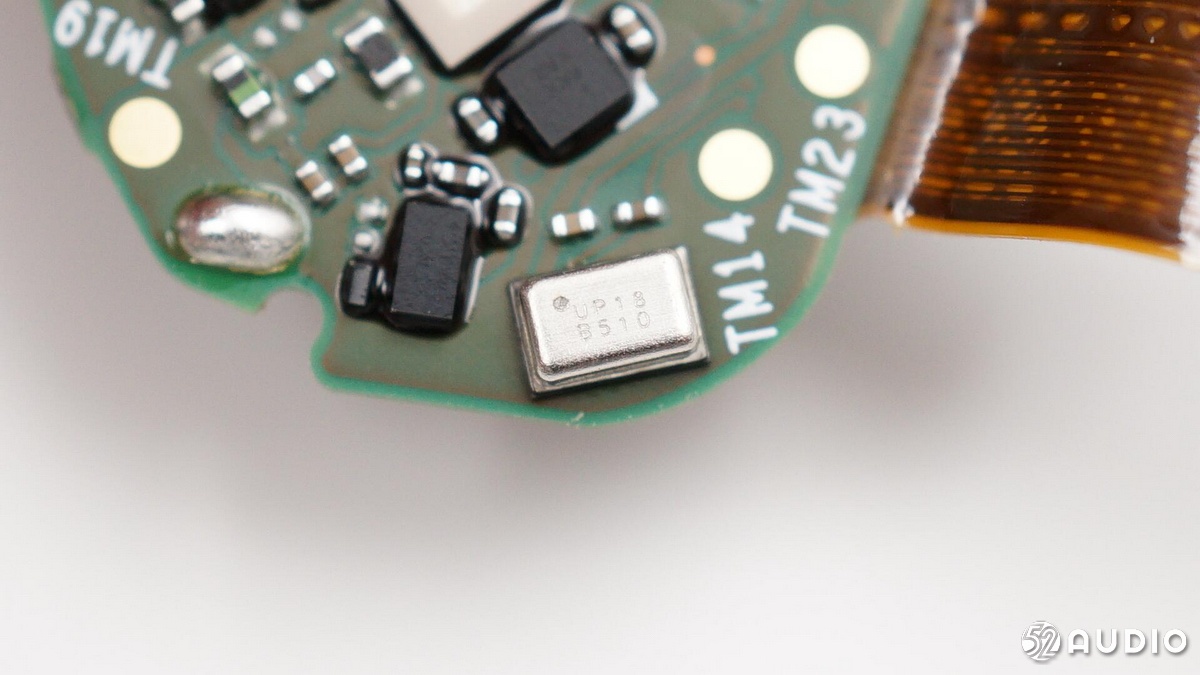

镭雕UP18 B510的MEMS硅麦。

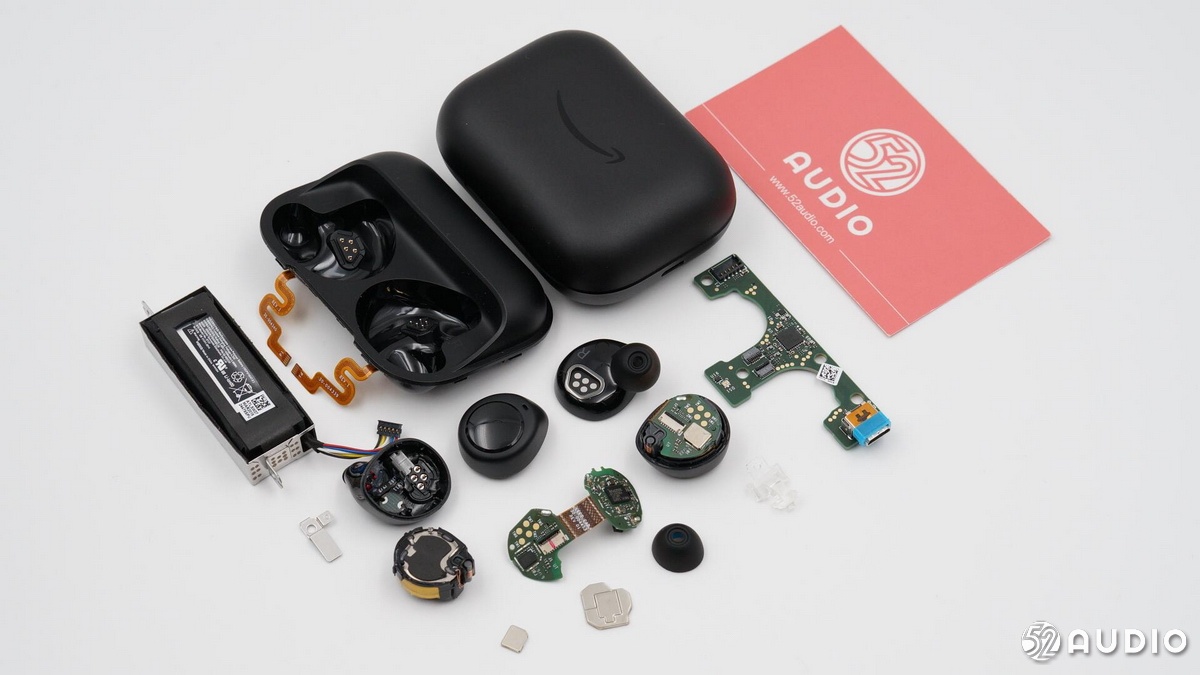

拆解全家福。
我爱音频网总结
亚马逊Echo Buds的设计风格与国内TWS耳机追求轻巧和线条设计不同，比较直接、质朴。
充电盒和耳机的尺寸都比较大，应该是主动降噪功能、语音唤醒功能及众多IC和传感器的加入使得功耗较高，为保证续航而采用了大电池。充电盒采用双电池并联的方式，电池容量1048mAh，耳机内的电池容量为0.4Wh，在支持快充的情况下充电盒电池容量有些大，使得整体的设计、尺寸和重量都有一定影响。
亚马逊Echo Buds采用瑞昱最新的RTL8763BO 作为主控蓝牙芯片，不仅内置了锂电池充电管理，还支持LED驱动、触摸IC、降噪功能等，是一款高性能的全能的TWS真无线蓝牙耳机一体化方案。耳机内还应用了Intel英特尔的IC，以及 ADI ADAU1777 数字信号编码器负责音频信号转换。
此外，亚马逊Echo Buds采用楼氏双单元动铁扬声器和微型MEMS麦克风组成的声学模组，在提供高品质音频输出的同时也大大减小了声学结构的体积。加上耳机主板上的两颗麦克风，大大提升了抑制环境噪声和语音唤醒的效率。
综合来看，亚马逊Echo Buds的堆料十分豪华，而硬件始终是为软件和用户体验服务的，国内很难享受到它的便利；虽然Echo Buds也支持语音唤醒其他AI助手，但是在外观设计和体积上优势并不明显，目前也有越来越多的品牌推出搭载双动铁扬声器的TWS耳机产品，如何度过这一瓶颈期可能是亚马逊需要解决的难题。
