FORMULA作为ROG玩家国度中颇受关注的主板系列，一直以来都以优秀的用料，扎实的做工以及专为游戏玩家定制等特点而备受欢迎。随着Kaby Lake-S处理器的发布，各大主板厂商也纷纷推出了与之搭配的Z270主板，ROG当然也不甘落后，给玩家们带来了FORMULA系列的新成员——ROG MAXIMUS Ⅸ FORMULA（下文简称：ROG M9F）。
ROG MAXIMUS IX FORMULA规格参数：
接口：Intel LGA 1151
芯片组：Intel Z270
内存插槽：DIMM×4（最高支持64GB DDR4 4000+）
显卡插槽：PCIe 3.0 x16×1、PCIe 3.0 x8×1、PCIe 3.0 x4×1
拓展插槽：PCIe 3.0 x1×3、SATA 6Gb/s×6、M.2×2（支持Optane Memory）
音频系统：ROG SupermeFX S1220 8声道音频系统
网络芯片：Intel I219-V千兆网卡、Wi-Fi 802.11 a/b/g/n/ac（最大传输速率867Mbps）+蓝牙4.1无线模块
背板接口：USB 3.1×2、USB 3.0×4、USB 2.0×4、RJ45×1、HDMI×1、DP×1、S/PDIF×1、音频插孔×5
参考价格：新品上市
优点：支持AURA RGB灯效、做工精良，性能强劲
缺点：安装M.2 SSD不太方便

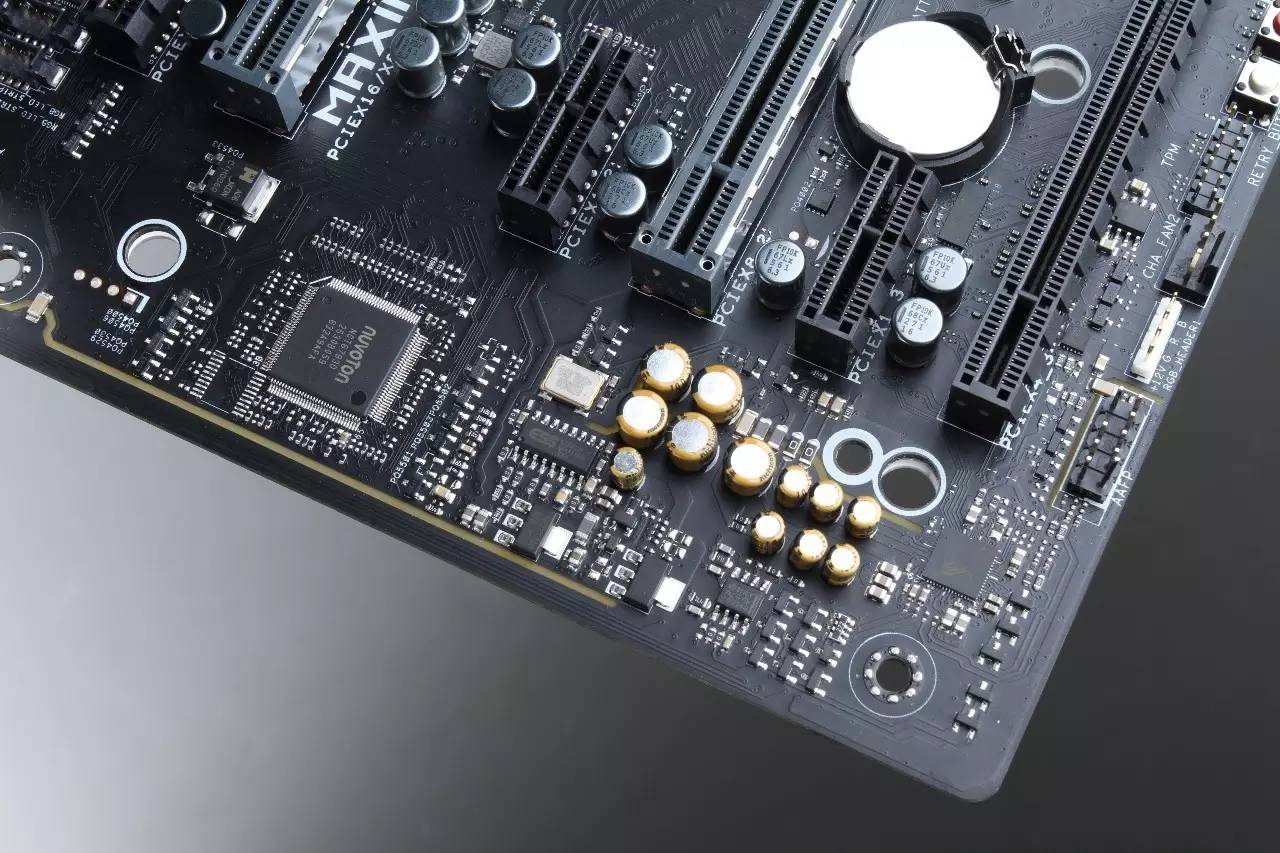

音频部分由ESS ESS9023P DAC音频电路芯片、尼吉康音频电容、R4580I耳放、SupremeFX S1220编解码器和SupreMX电磁屏蔽罩等多种高品质元器件构成。
主板背面配备了一块金属材质的背板，可以有效地减轻甚至避免主板在安装大型显卡和散热器后造成的PCB板变形潜在危险。

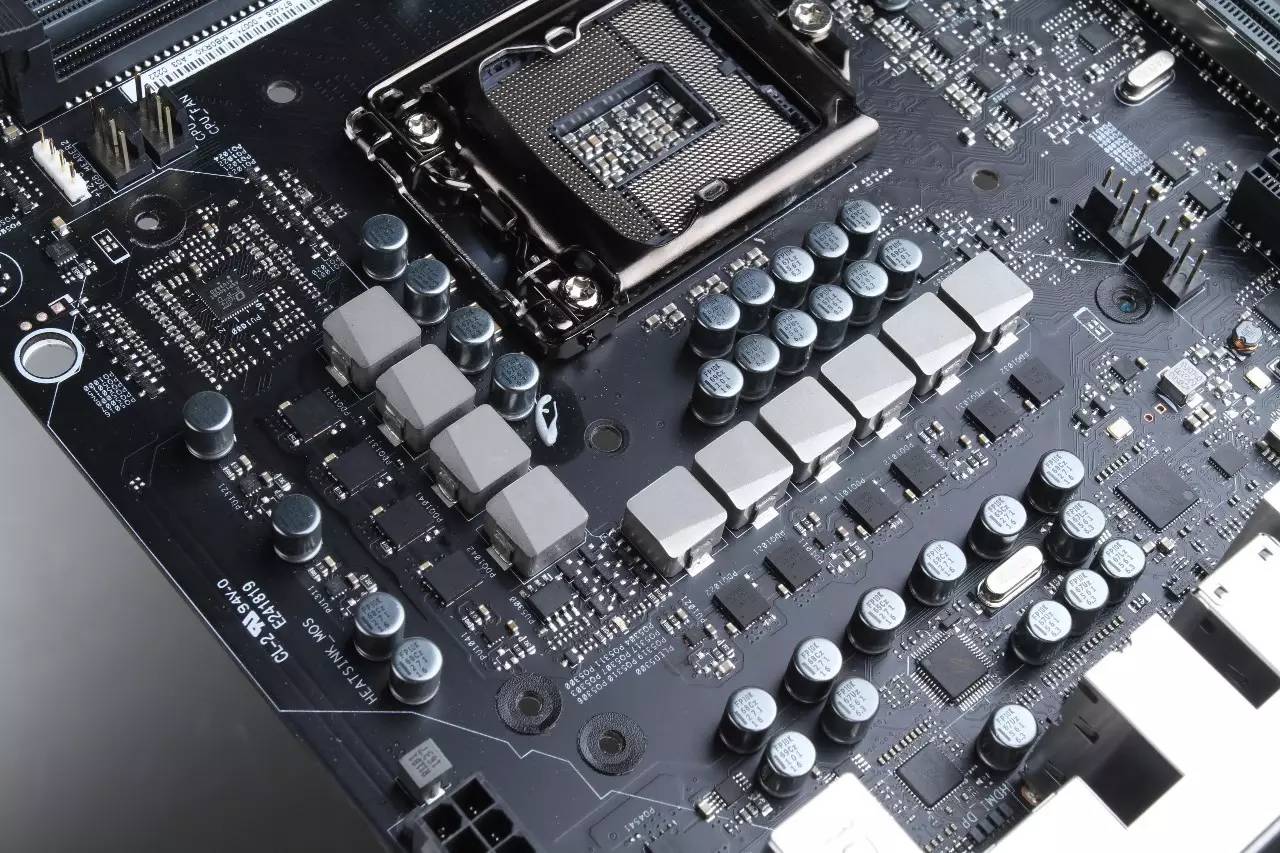

该主板采用10相供电设计，供电电路由DIGI+ VRM EPU ASP14008T主控芯片、TI CSD87350Q5D MOSFET，封闭式电感和日系10K黑金固态电容构成。
ROG M9F主板解析

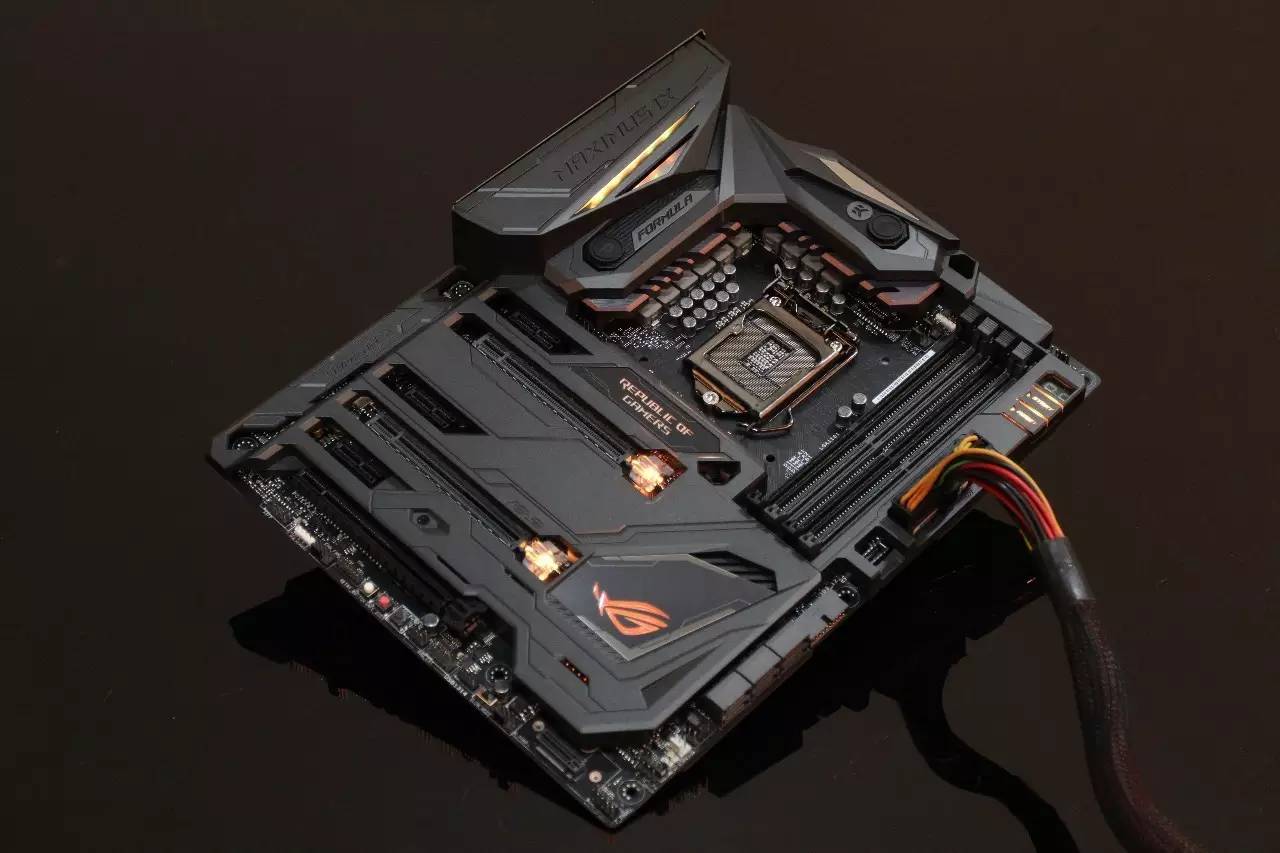

ROG M9F采用ATX板型，其外观舍弃了ROG经典的红黑配色方案，选用的是灰色基调的外观设计。主板正反面覆盖的大面积装甲仍然是ROG Formula系列标志性的外观设计。正面的防护板上设有RGB灯效，玩家们可以通过主板自带的灯效控制程序自定义静态、频繁闪烁及脉动效果，也能依照音乐或指定 CPU 温度变换色彩。此外，ROG M9F板载AURA RGB灯带接针，玩家们可自行购买12V RGB 灯条，实现更加绚丽的灯效。该主板的背面还配备了一块金属材质的背板，可以避免主板在安装大型显卡和散热器后造成PCB板变形。
不仅如此，ROG M9F供电部分的MOSFET也同样配备可连接水冷散热器的CROSSCHILL EK混合散热系统，从而让它拥有更强的超频能力。ROG M9F配备了3个显卡插槽，分别提供x16、x8、x4带宽，最高支持双路NVIDIA SLI或3路AMD CrossFireX显卡并联系统。值得注意的是，当玩家组建双路显卡并联系统时，两张显卡将同时运行在x8带宽上。拓展接口方面，ROG M9F舍弃了上一代产品配备的U.2+M.2接口，取而代之是两个M.2接口，并且支持Optane技术。
此外，ROG M9F还配备了三个PCIe 3.0 x1接口和6个SATA 6Gb/s接口，拓展能力不俗。网络方面，ROG M9F采用了Intel I219-V千兆网络芯片，并且还为玩家们提了ROG GameFirst Ⅳ网络延迟优化工具，该工具可以对网络封包进行智能管理，即使玩家正在高速传输文件，ROG GameFirst Ⅳ也能优先发送和接受游戏封包。此外，ROG M9F还配置了无线模块，支持802.11 a/b/g/n/ac无线模式，同时支持MU-MIMO技术，最高理论传输速度可达867Mbps。
值得一提的是，ROG M9F的背板接口上还配备了1个USB 3.1 Type-C和1个USB 3.1 Type-A接口，控制芯片则是采用了祥硕科技最新推出的ASM2142 USB 3.1 Gen2主控具有功耗更低、效能更好等特点。

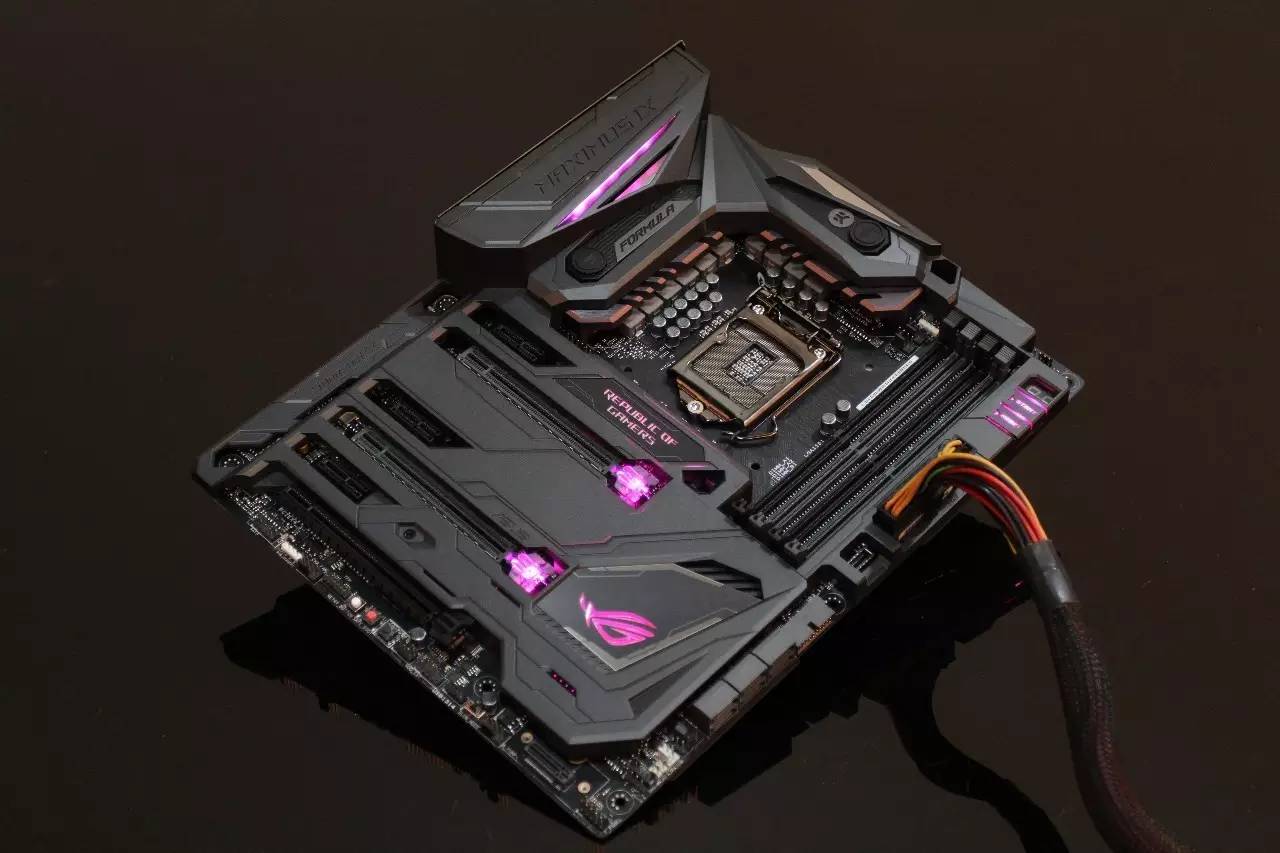

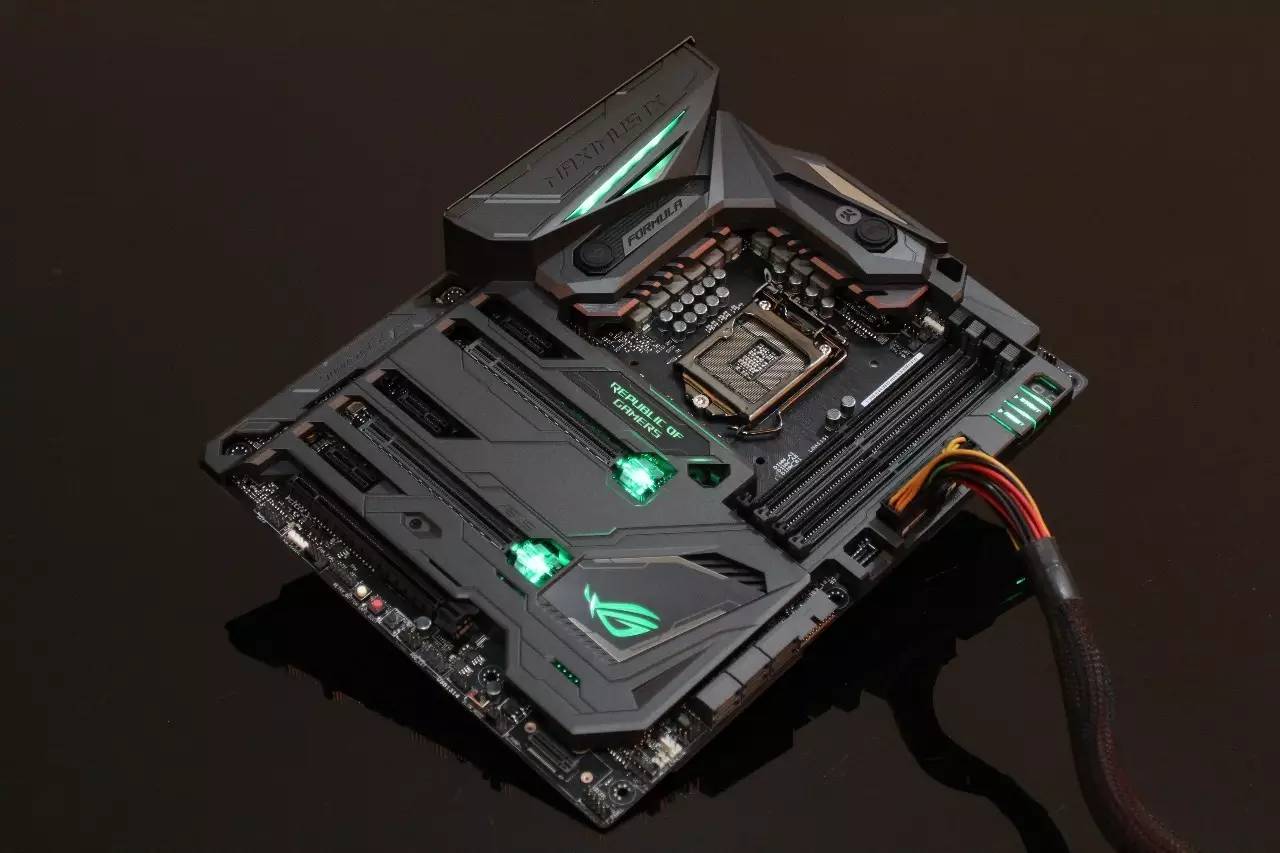

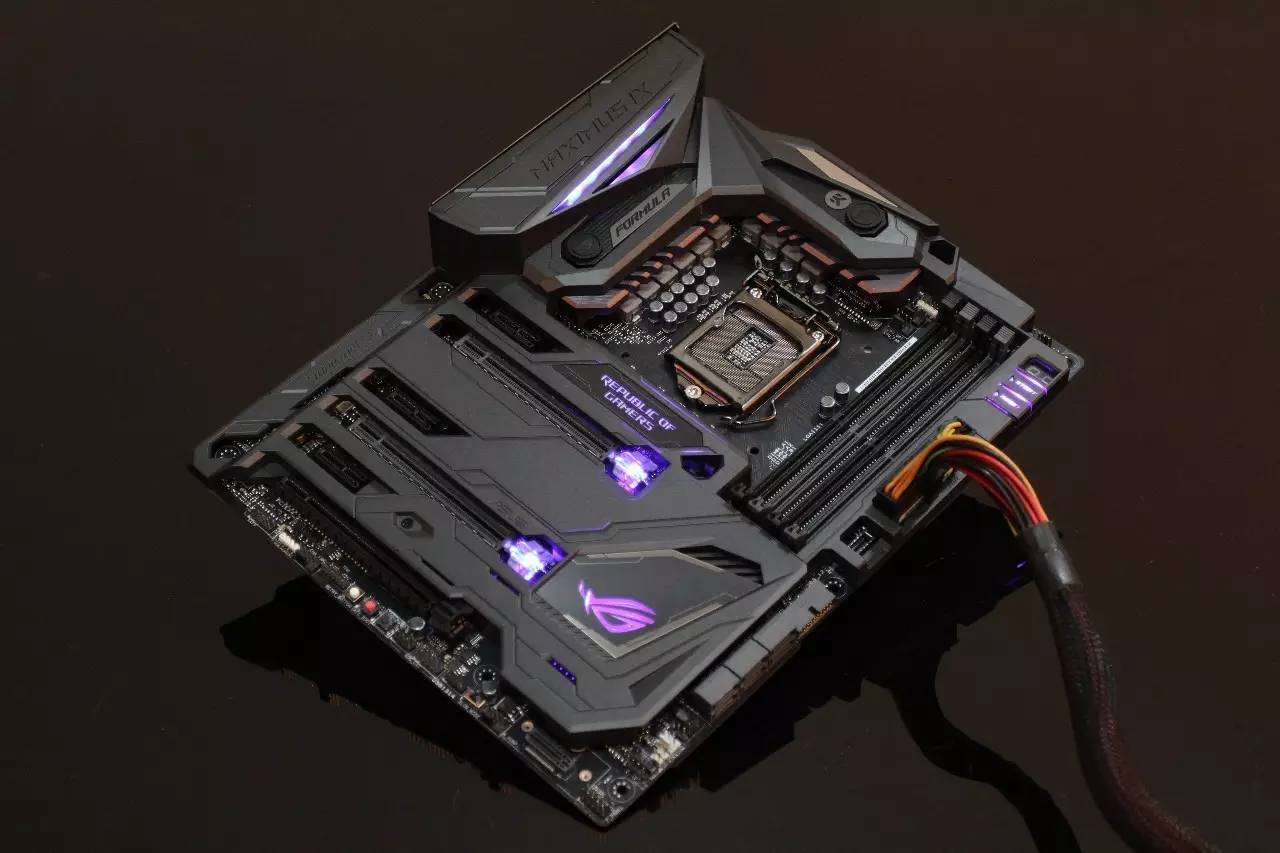

该主板的RGB灯效可自定义静态、频繁闪烁及脉动效果，也能依照音乐或指定 CPU 温度变换色彩。

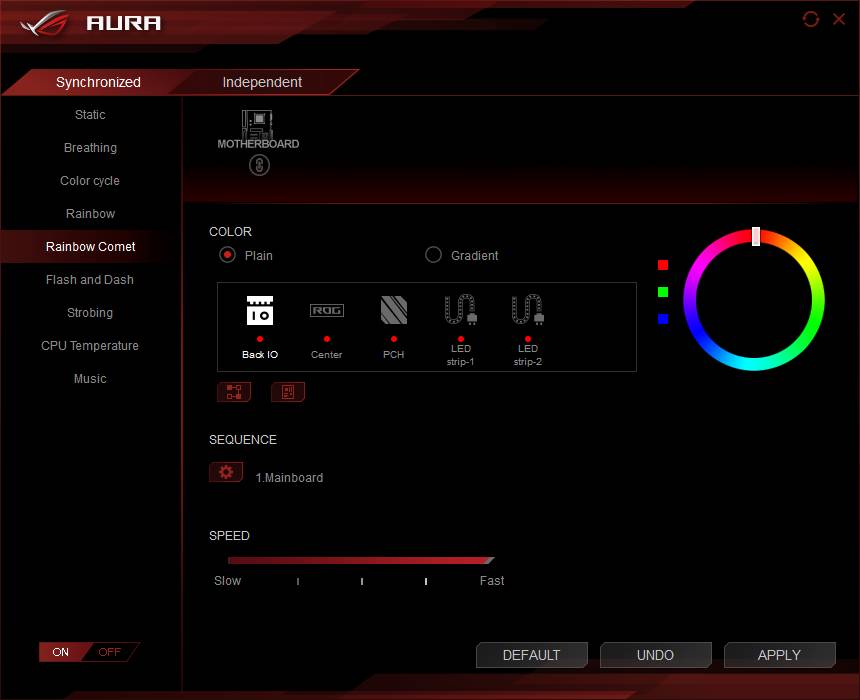

玩家可通过AURA软件直接对主板进行灯效设置，从而显示出多种光效模式。

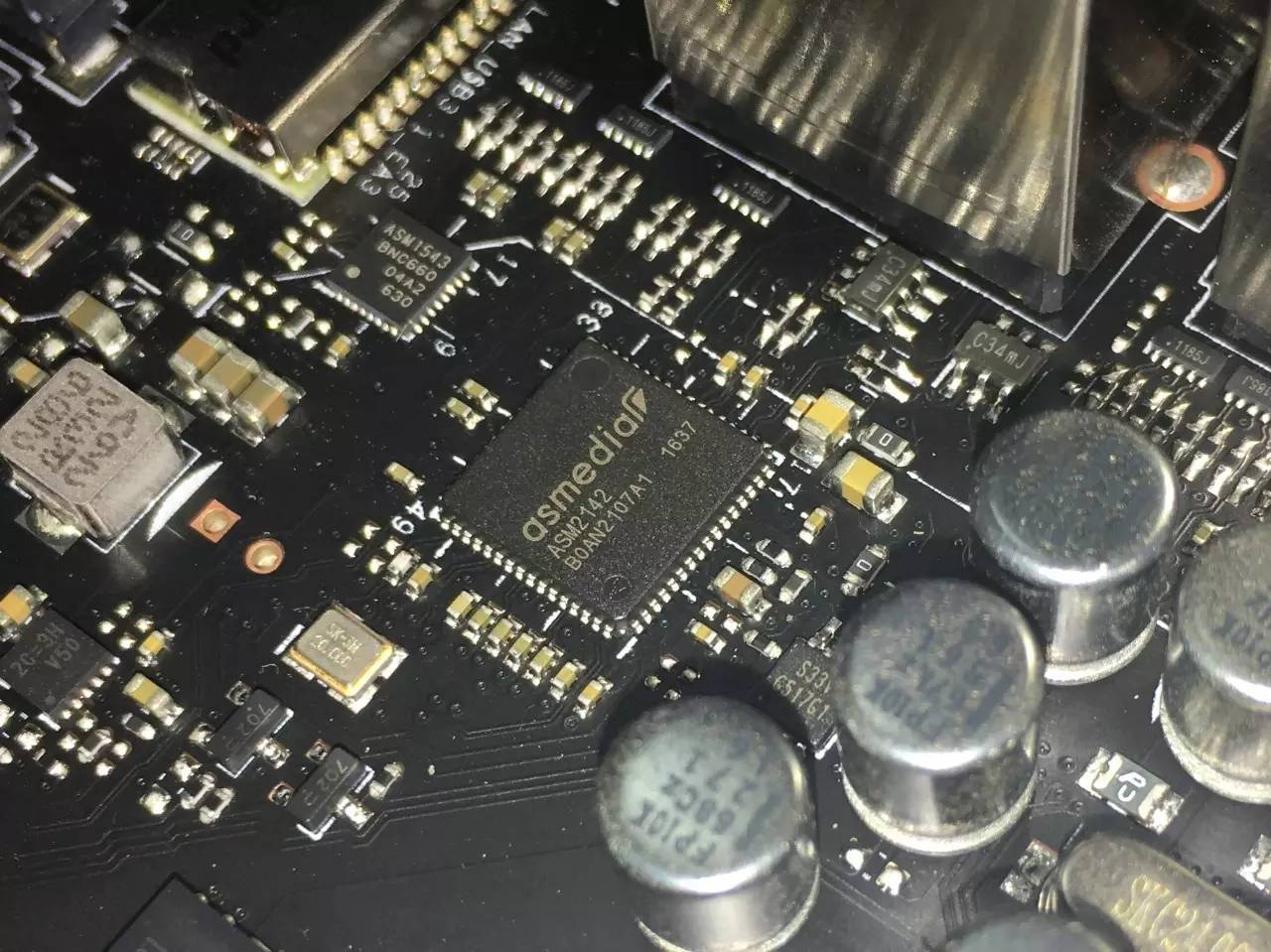

板载祥硕ASM2142 USB 3.1 Gen2主控芯片，并配备了1个Type-C和1个Type-A接口。

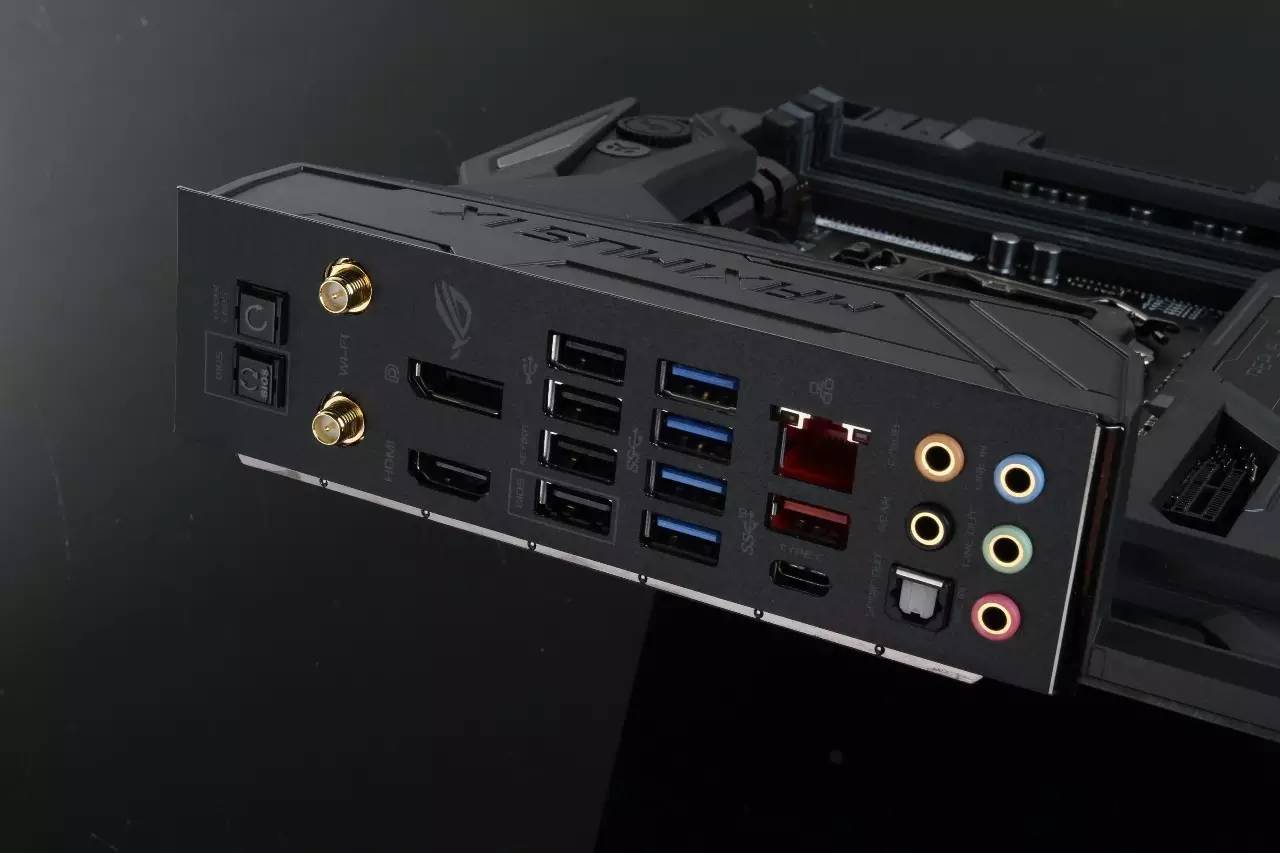

背板接口一览
ROG SupermeFX，带来出色听感
ROG M9F的音频部分由可提供-94dB THD清晰音质的ESS ESS9023P DAC音频电路芯片，拥有高质量的声音解析与扩展能力的尼吉康音频电容，以及R4580I耳放、SupremeFX S1220编解码器和SupreMX电磁屏蔽罩等多种高品质元器件构成。ROG M9F既然是定位高端的游戏主板，并且搭载了ROG SupermeFX S1220 8声道音频系统，那么游戏中的音效表现自然也是玩家们关注的焦点之一。
在测试的游戏上，我选用了时下大热的FPS游戏《守望先锋》和MOBA游戏《英雄联盟》，并搭配Tt虚拟7.1声道游戏耳机来测试主板在音效方面的表现。在《守望先锋》中，各种*器武**的声音以及对手绕后时发出的脚步声都能够较为清晰地呈现，并且在堡垒开大招的时候也能够给人比较震撼的听感；而在《英雄联盟》中，无论是背景音乐和人物对白，还是技能释放的音效，也都能够细致地呈现出来。
测试平台：
处理器：Intel Core i7 7700K
主板：ROG MAXIMUS IX FORMULA
内存：芝奇TridentZ DDR4 3200 8GBｘ2
硬盘：东芝OCZ T150 240GB SSD＋希捷3TB HDD
显卡：NVIDIA GeForce GTX 1080
散热器：海盗船水冷散热器
电源：海盗船AX1500i
强劲与稳定兼备
既然ROG M9F搭载的是Intel Z270芯片组，所以测试平台的处理器我们自然选择的是Intel刚发布的Kaby Lake-S处理器——Core i7 7700K。此外，我们还为其搭配了芝奇TridentZ DDR4 3200 16GB内存（8GBｘ2）、NVIDIA GeForce GTX 1080显卡等顶级硬件，以考察各个组件在ROG M9F上都有着怎样的表现。
首先，在处理器性能测试中，Core i7 7700K 的性能得到了比较正常的发挥。其中CINEBENCH R15的成绩为999cb，SiSoftware Sandra处理器算术性能测试成绩为152.19GOPS，Performance Test CPU MARK成绩为13172分，而Super Pi 一百万位和wPrime 320万位的运算耗时则分别为8.131秒、4.593秒。至于内存的性能，我们通过AIDA64 Cache&Memory Benchmark进行了测试，这款芝奇TridentZ DDR4 3200 16GB内存套装的写入带宽达到45403MB/s，内存延迟为41.2ns，测试结果令人满意。
此外，显卡的实际性能同样也是我们考察的重点之一。我们首先在3DMark的Time Spy和Fire Strike这两个场景中对显卡的理论性能进行了测试，测试成绩分别为6640分、17731分。当然，我们还分别通过代表DX11的《神偷4》和DX12的《古墓丽影：崛起》这两款游戏测试了运行时的平均游戏帧数，《神偷4》的平均游戏帧数为133.6 fps，而《古墓丽影：崛起》的平均游戏帧数为138.3fps。综合上述成绩来看，在ROG M9F上，各个组件在测试中的表现比较正常，都能够发挥出各自应有的性能。
ROG M9F采用了10相供电电路设计，供电主控芯片选择的是1颗DIGI+ VRM EPU ASP14008T，MOSFET则是来自德州仪器的CSD87350Q5D，这款NexFET封装MOSFET采用5mm×6mm小尺寸无引线封装，Vgs为5V时，上桥内阻为5mΩ，下桥内阻为1.2mΩ，25A电流下最大系统效率为90%，最高工作电流能够达到40A。此外，这款主板的供电电路还采用了封闭式电感和具备10000小时工作寿命的日系10K黑金固态电容。
既然ROG M9F采用的是10项供电电路设计，那么当Intel Core i7 7700K长时间处于高负荷的情况下，主板供电电路的发热情况如何？系统能够稳定工作吗？带着这两个问题，我们特别使用prime95 In-place large FFTs对ROG M9F进行了半个小时的烤机测试。
而结果令人满意，在整个测试中，系统都处于稳定的工作状态，没有出现死机或者任何不稳定的现象。虽然处理器满载时给供电电路造成了一定压力，但其供电电路的发热量仍处于合理范围之内。在室温20℃的环境中，供电电路的最大发热点温度为60.2℃，散热系统还是很给力的。
内存性能测试中，AIDA64 Cache&Memory Benchmark的测试成绩显示，内存的写入带宽达到44044MB/s，内存延迟为41.2ns。
默认频率下，CINEBENCH R15处理器渲染性能测试成绩为999cb。

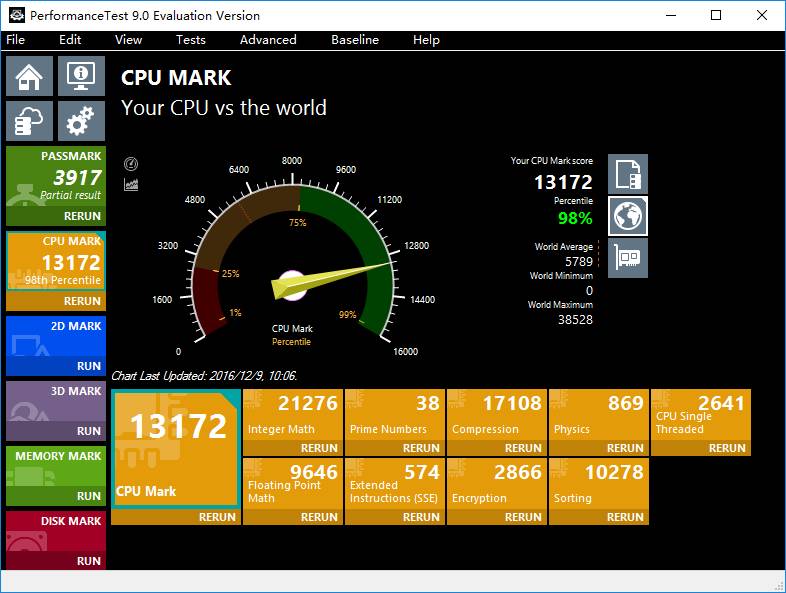

默认频率下，Performance Test CPU MARK成绩为13172分

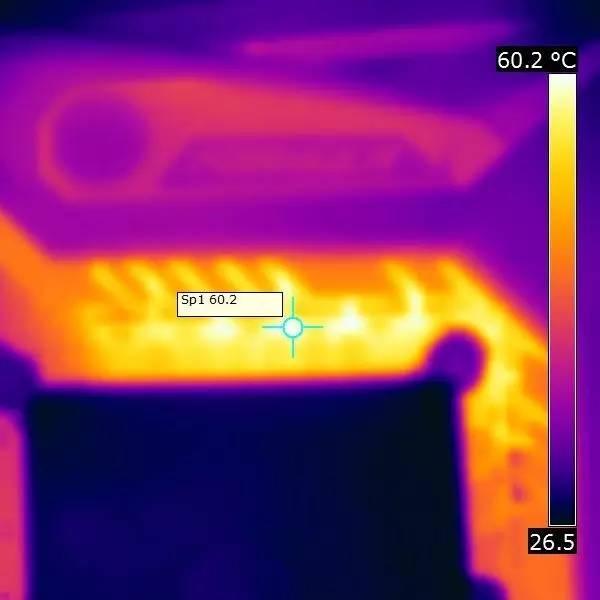

在室温20℃的环境中，默认频率下运行prime95 In-place large FFTs半个小时之后，供电电路的最大发热点温度为60.2℃，散热情况良好。
轻松超频至5.0GHz
作为一款旗舰级主板，其超频能力自然也是玩家们关注的焦点之一，因此我们对ROG M9F在超频方面的表现也进行了重点考察。我们为CPU搭配了水冷散热器，并采用倍频超频的方式进行超频测试。从结果来看，在1.35V的工作电压设定下，Core i7 7700K 能够以5GHz的频率正常开机。我们通过prime95 In-place large FFTs拉高处理器的负载对它进行烤机，以考察它能否在5GHz频率下长时间稳定工作，但略显遗憾的是，处理器在半个小时之内便出现降频现象。
由此可见，Core i7 7700K 在5GHz频率下长期稳定工作仍然比较困难，但可喜的是它还是能够完成大部分的测试项目。那么Core i7 7700K在ROG M9F的支持下能够以怎样的频率稳定工作呢？我们降低了倍频，最终在4.8GHz的频率下，Core i7 7700K通过了prime95 In-place large FFTs半个小时的烤机测试，在测试过程中，处理器各个核心的频率正常，温度也稳定在70℃左右。
在处理器超频之后的一些较为简单的处理器性能测试中，处理器的性能均有不同程度上的提升，例如在5GHz下，SiSoftware Sandra处理器算术性能和wPrime 320万位运算耗时这两项测试中，Core i7 7700K的成绩相比默认频率下的提升幅度均超过了10%，并且在运行《神偷4》和《古墓丽影：崛起》这两款游戏时，游戏平均帧数也有着小幅度的提升。

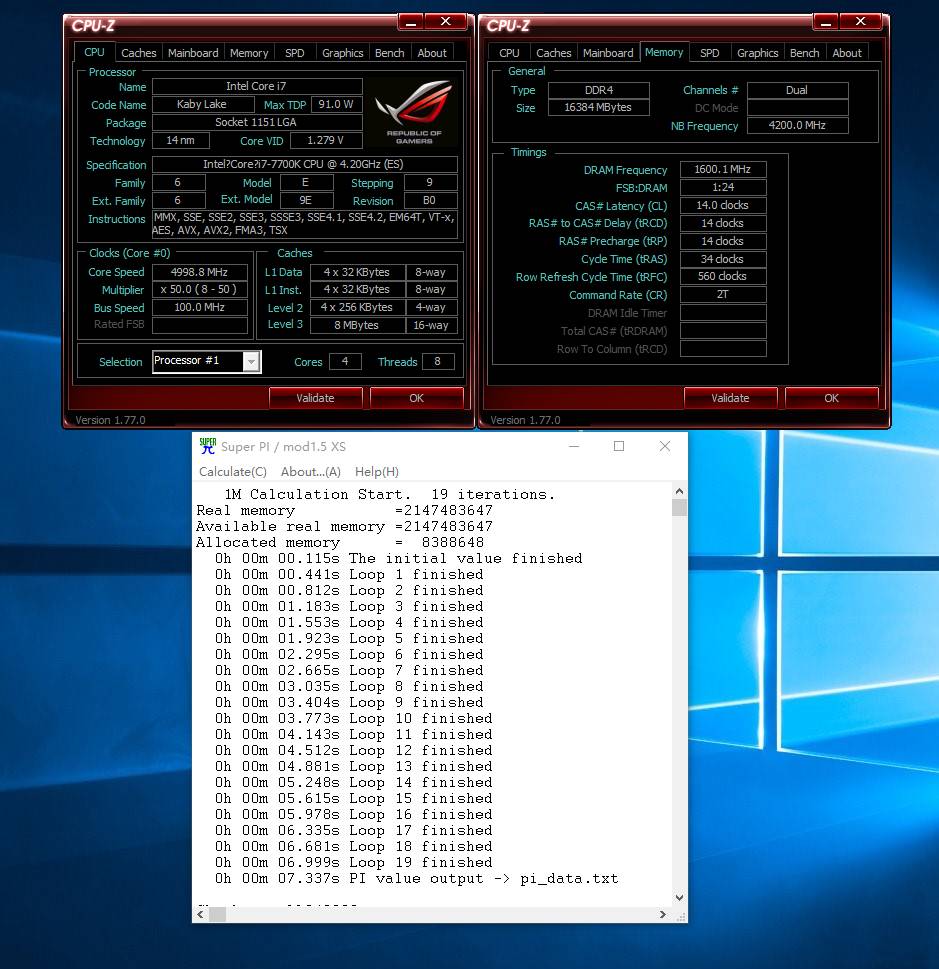

在1.35V的工作电压设定下，Core i7 7700K 能够以5GHz的频率正常开机，Super Pi一百万位运算耗时7.337s。
测试成绩一览
| @4.5GHz | @4.8GHz | @5.0GHz | |
| CINEBENCH R15处理器渲染性能 | 999cb | 1036cb | 1056cb |
| SiSoftware Sandra处理器算术性能 | 152.19GOPS | 161.5GOPS | 168.13GOPS |
| Super Pi 一百万位运算耗时 | 8.131s | 7.695s | 7.337s |
| Performance Test CPU MARK | 13172 | 13549 | 14387 |
| wPrime 320万位运算耗时 | 4.593s | 4.37s | 4.129s |
| 《古墓丽影：崛起》,1920×1080，最高画质 | 138.3fps | 137.8fps | 140.1fps |
| 《神偷4》,1920×1080，最高画质 | 133.6 fps | 134fps | 137.4fps |
| 3DMark Time Spy，1920×1080 | 6640 | 6689 | 6769 |
| 3DMark Fire Strike，1920×1080 | 17731 | 17806 | 18193 |
总结
一番体验下来可以看到，ROG MAXIMUS Ⅸ FORMULA延续了前作的诸多优点——优良的做工用料，ROG装甲，AURA RGB灯效……同时，它还支持Optane技术，玩家们在配备Optane SSD之后将能够体验到更加畅快的游戏体验。而在玩家们比较关注的超频能力方面，ROG MAXIMUS Ⅸ FORMULA能够让Core i7 7700K轻松超频至5.0GHz，从而给玩家们带来更强劲的性能。对于不差钱，且喜欢追新猎奇的发烧友来说，如果你近期想要入手Core i7 7700K来抢先体验Kaby Lake的魅力，那么我们认为ROG MAXIMUS Ⅸ FORMULA将会是它理想的座驾！
