JBL是哈曼卡顿旗下的知名音频品牌，产品涵盖了音箱/音响和耳机方面的各种类型。此次将要拆解的是JBL旗下一款主打轻量化设计、舒适佩戴的产品——JBL C260真无线蓝牙耳机。
JBL C260真无线耳机在外观上采用了柄状的半入耳式设计，充电盒非常的轻盈小巧，耳机符合人体工学设计，搭配轻量化机身，提供舒适稳定的佩戴效果。功能配置上，内置10mm驱动单元，拥有JBl纯正低频音效；搭载蓝牙5.3芯片，支持双路传输，支持AI通话降噪，支持低延迟游戏模式；还支持IPX4级防水。
此前我爱音频网还拆解过JBL LIVE PRO+ 真无线降噪耳机、JBL LIVE660NC头戴式降噪耳机、JBL TUNE 225、JBL FREE II、JBL Free真无线蓝牙耳机，JBL CHARGE4冲击波和JBL FLIP5 音乐万花筒蓝牙音箱，下面再来看看这款产品的外观设计及内部结构配置吧~
一、JBL C260真无线耳机开箱
包装盒依旧是JBL的经典设计风格，采用了白色背景搭配橙色突出产品信息。正面展示有产品外观渲染图，JBL品牌LOGO，产品名称C260TWS真无线蓝牙耳机，以及蓝牙标志和4+10h续航。
包装盒背面介绍有多项产品特点：JBL纯正低频音效、双路连接、低延迟游戏模式、轻巧舒适、14小时混合续航时间、触摸控制与免提立体声通话。以及支持快速充电，充电15分钟续航1小时等。

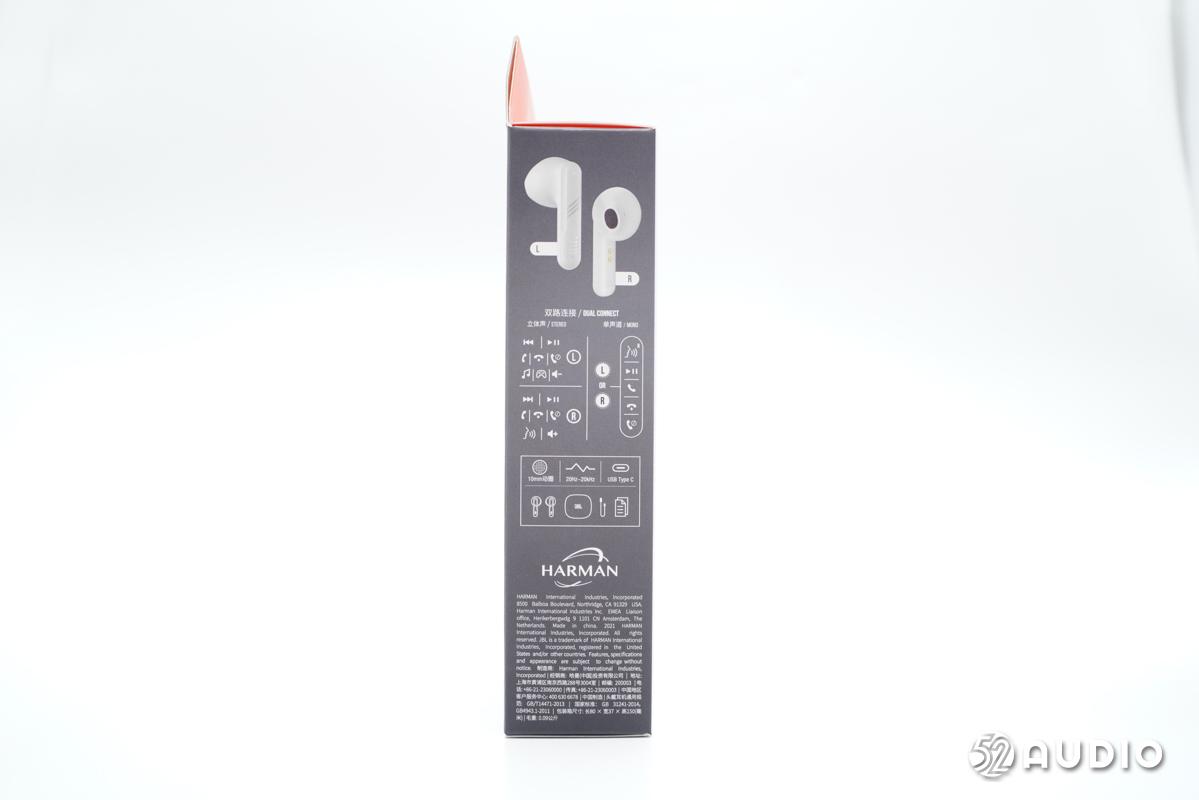

侧边介绍有HARMAN部分公司信息、包装盒内物品信息和操控指南。

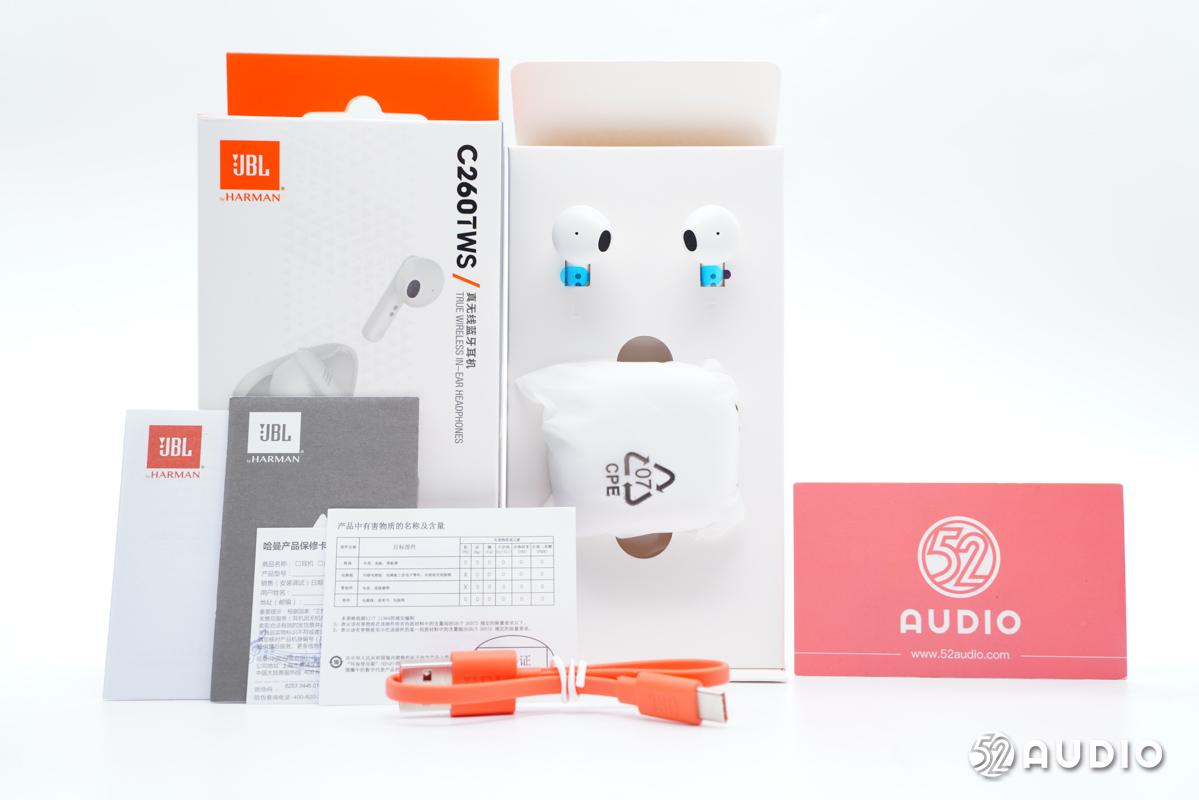

包装盒内物品有耳机、充电线、产品说明书、注意事项、合格证和保修卡。

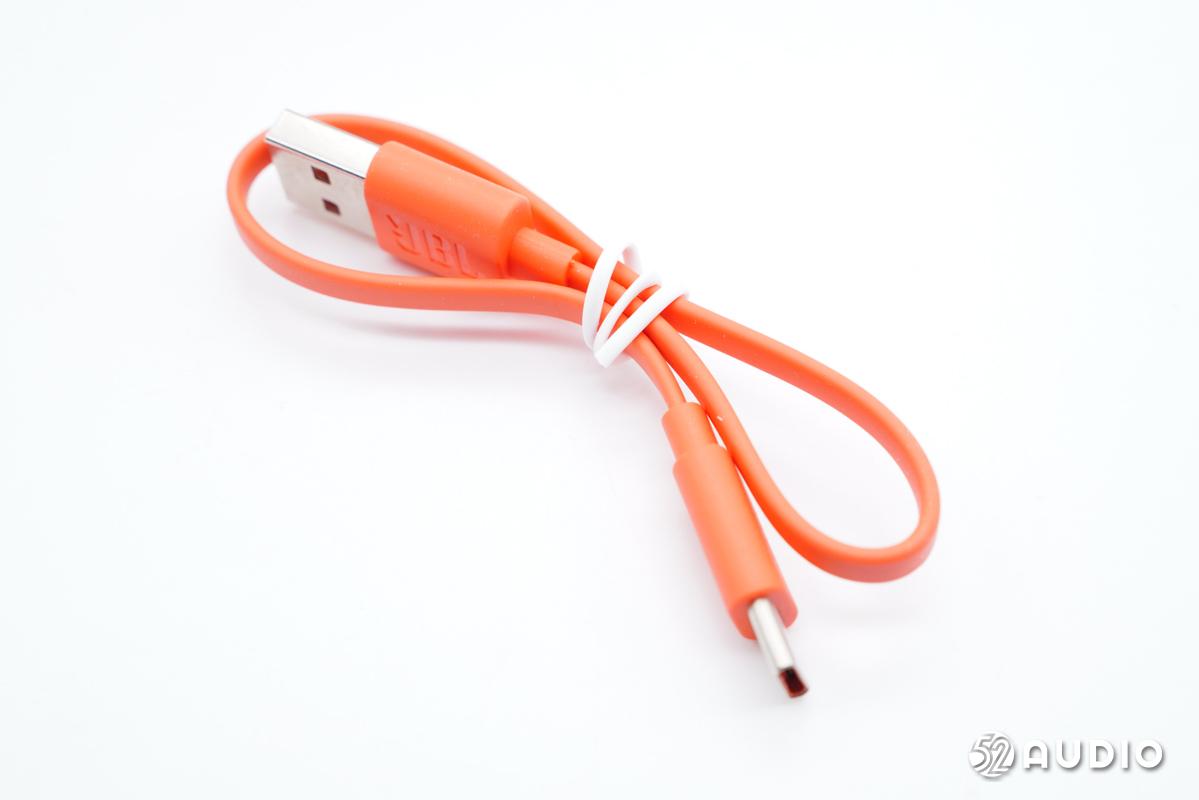

JBL标志性橙色配色的USB-A to Type-C充电线。

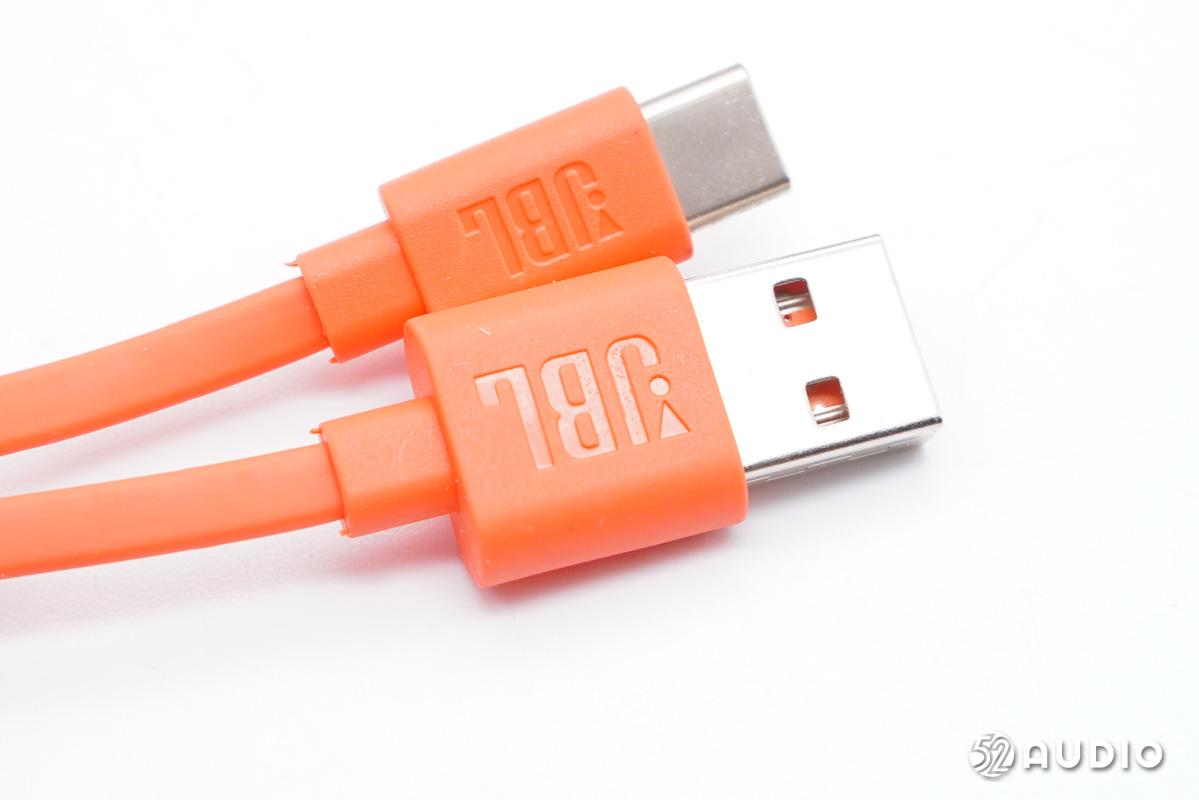

接口处雕刻有JBL品牌LOGO。

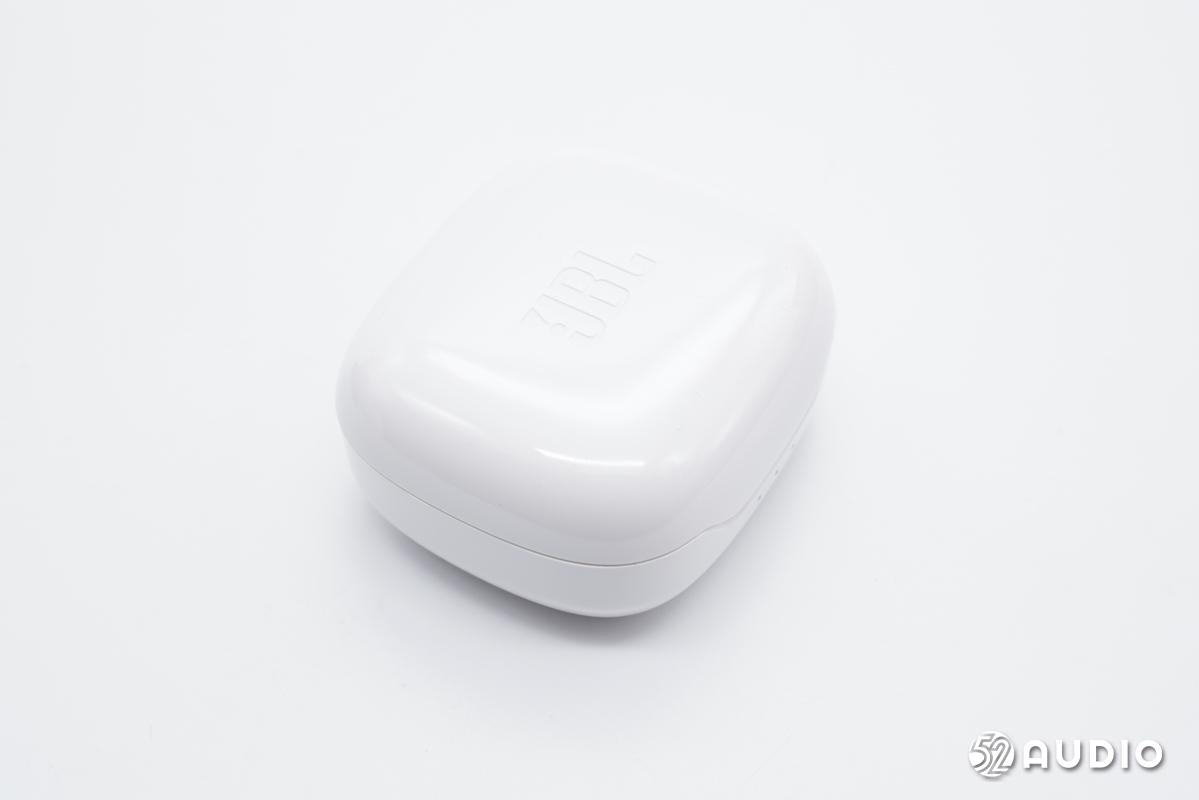

充电盒采用了横向的圆角方形设计，体积非常小巧，亮面的钢琴烤漆工艺处理，机身触感光滑圆润，具有很强的质感表现。

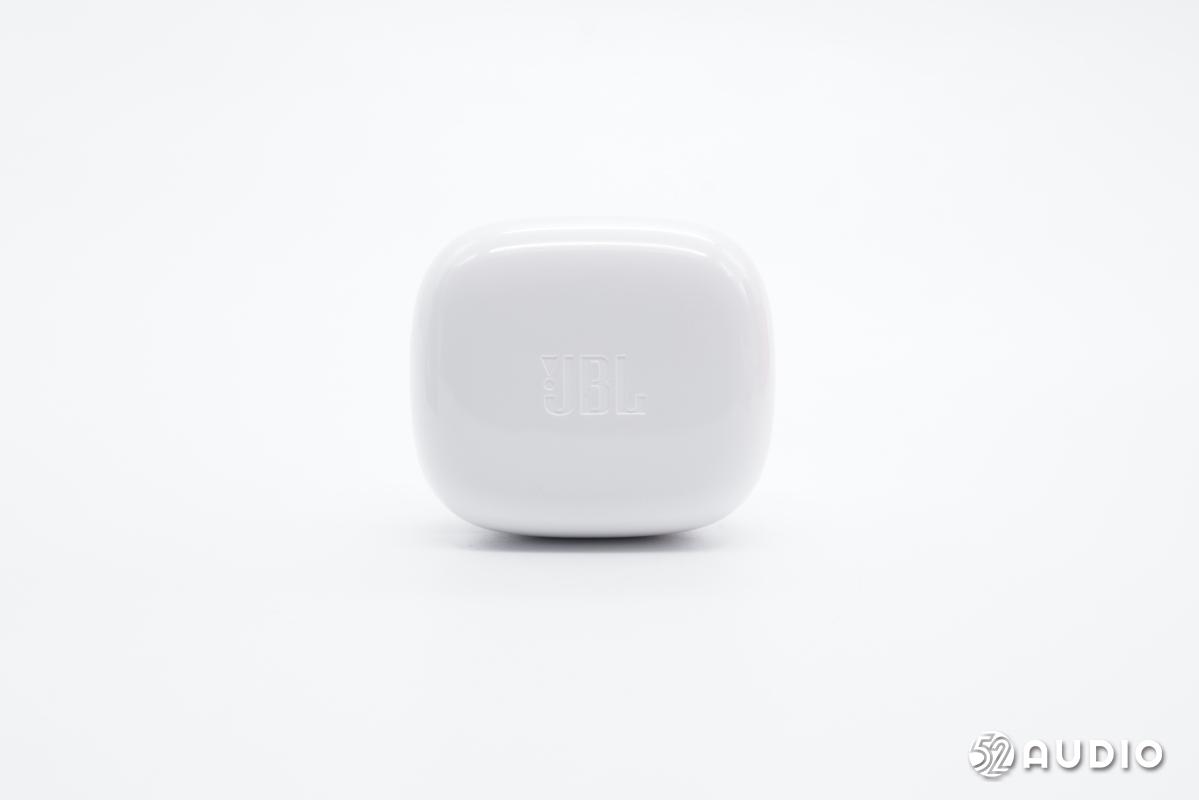

充电盒顶部雕刻有JBL品牌LOGO。

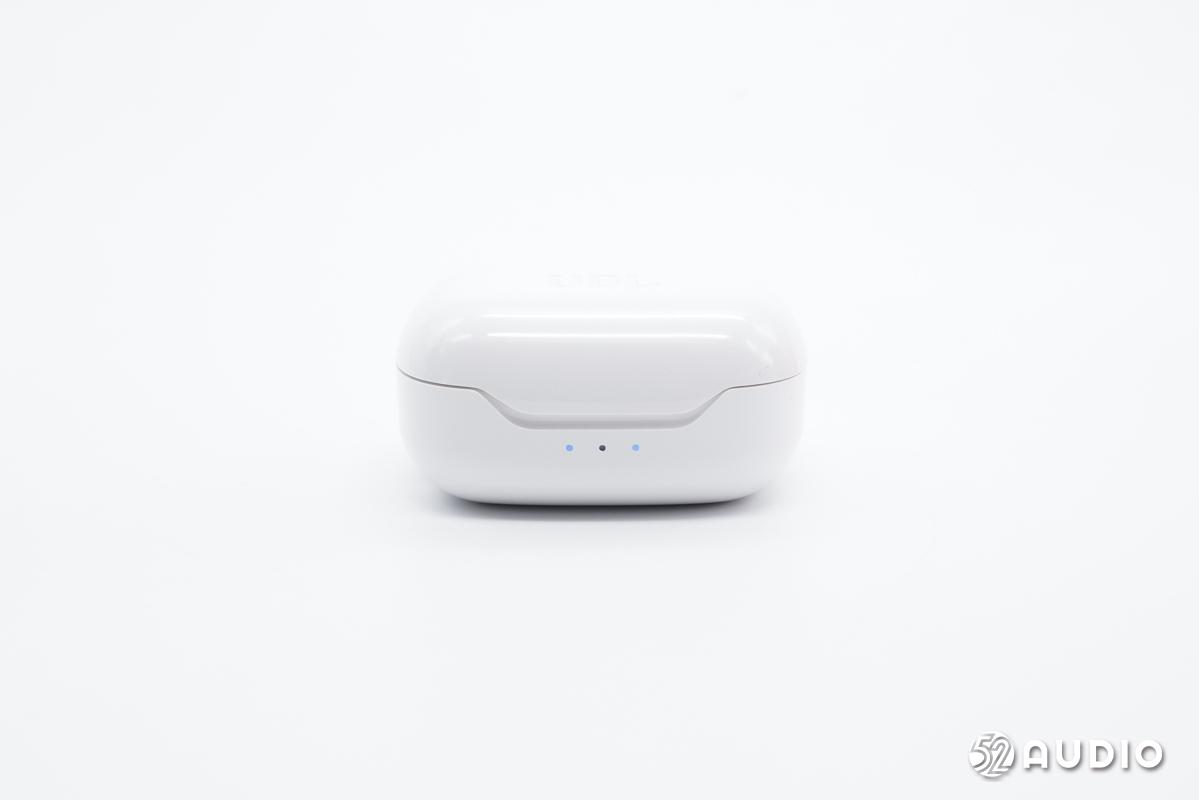

充电盒盖采用了不规则的腰线，座舱正面设置有倒角，便于用户开启。设置有三颗指示灯，用于反馈充电盒电量信息。
Type-C充电接口位于充电盒背部。

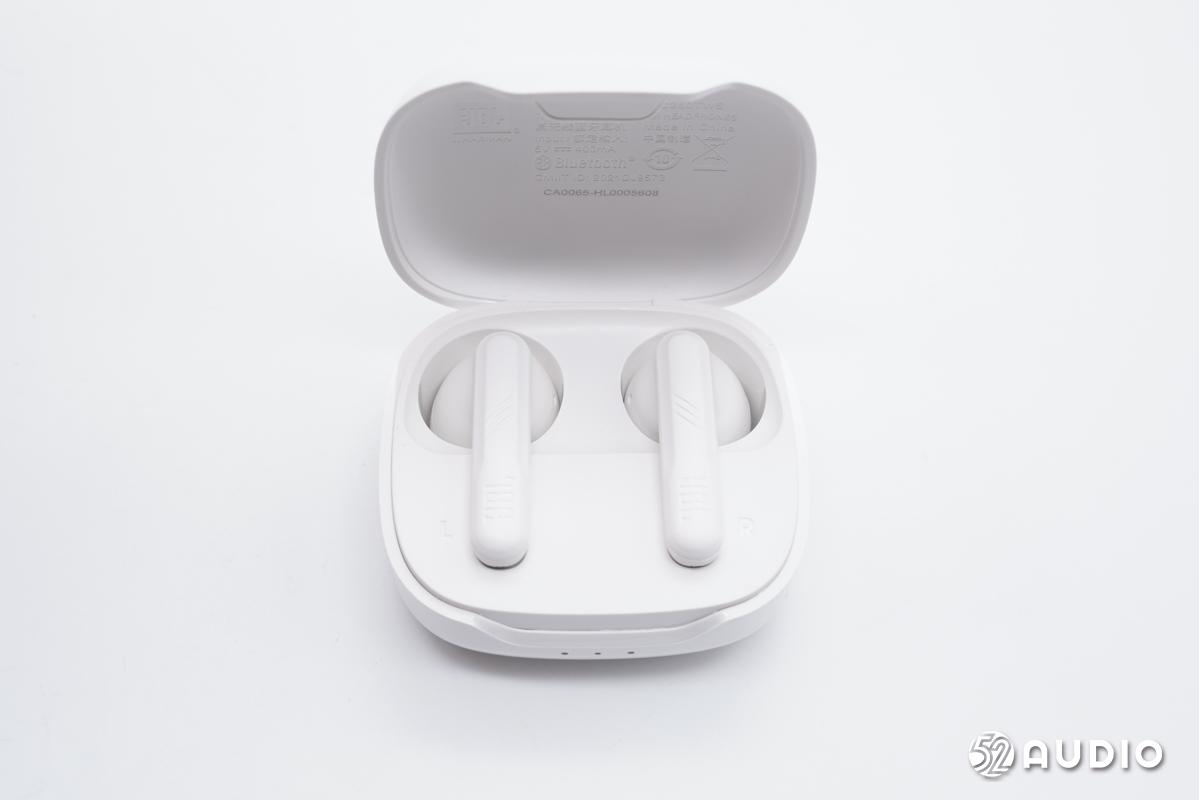

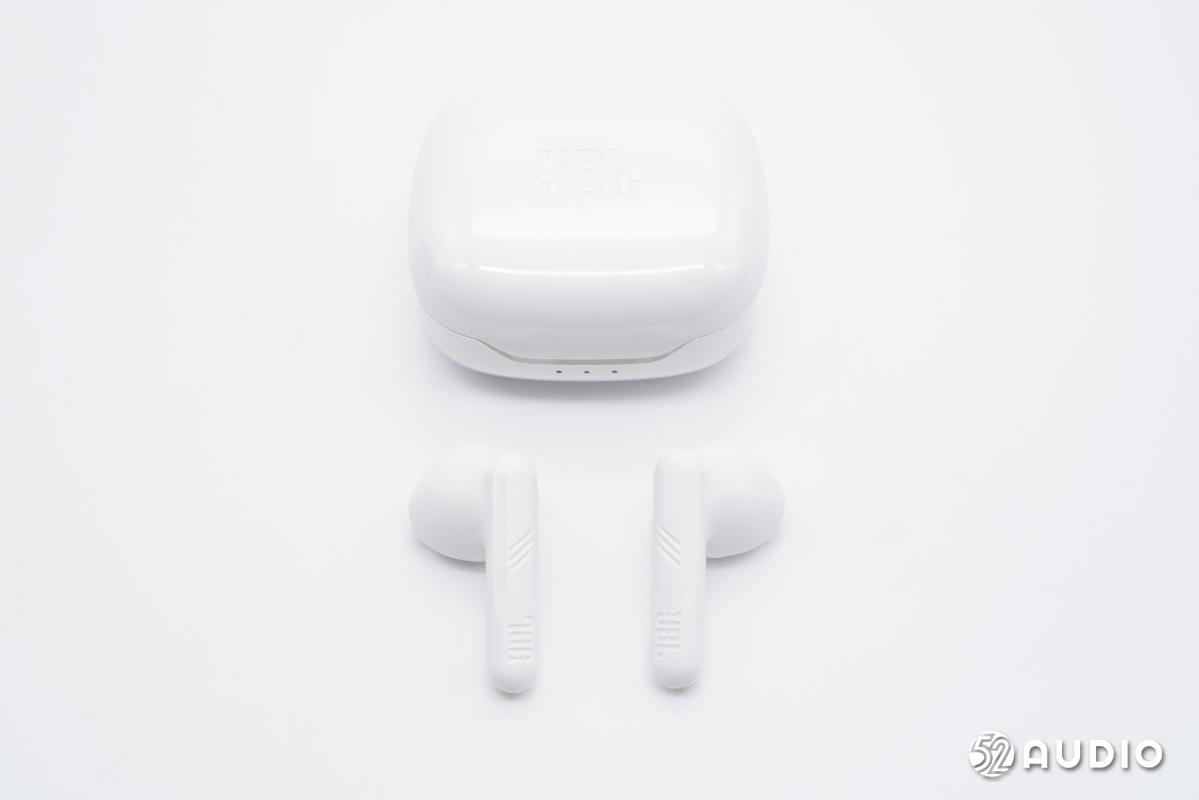

打开充电盒盖，耳机放置状态展示。
JBL C260真无线蓝牙耳机整体外观一览。耳机采用了柄状的半入耳式设计，机身纯白色配色，哑光材质，体积同样小巧轻盈，佩戴较为舒适。

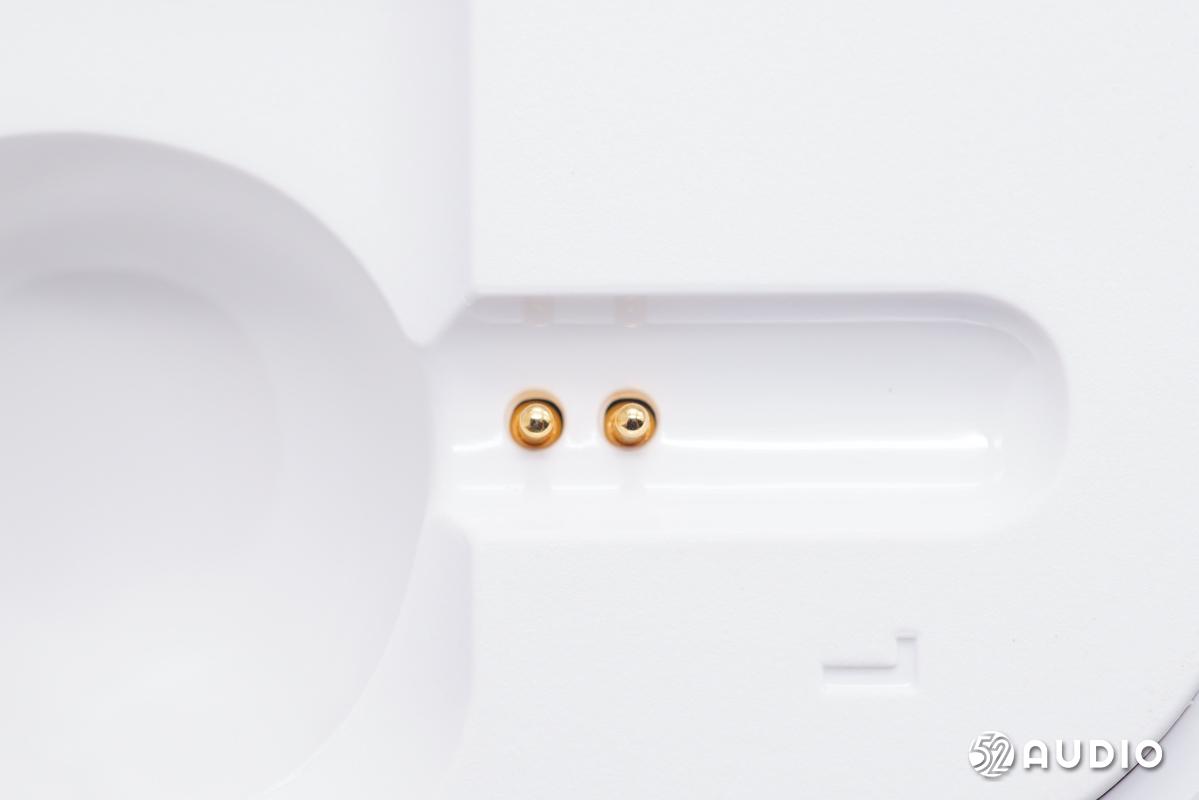

为耳机充电的金属顶针位于耳机柄座舱内。

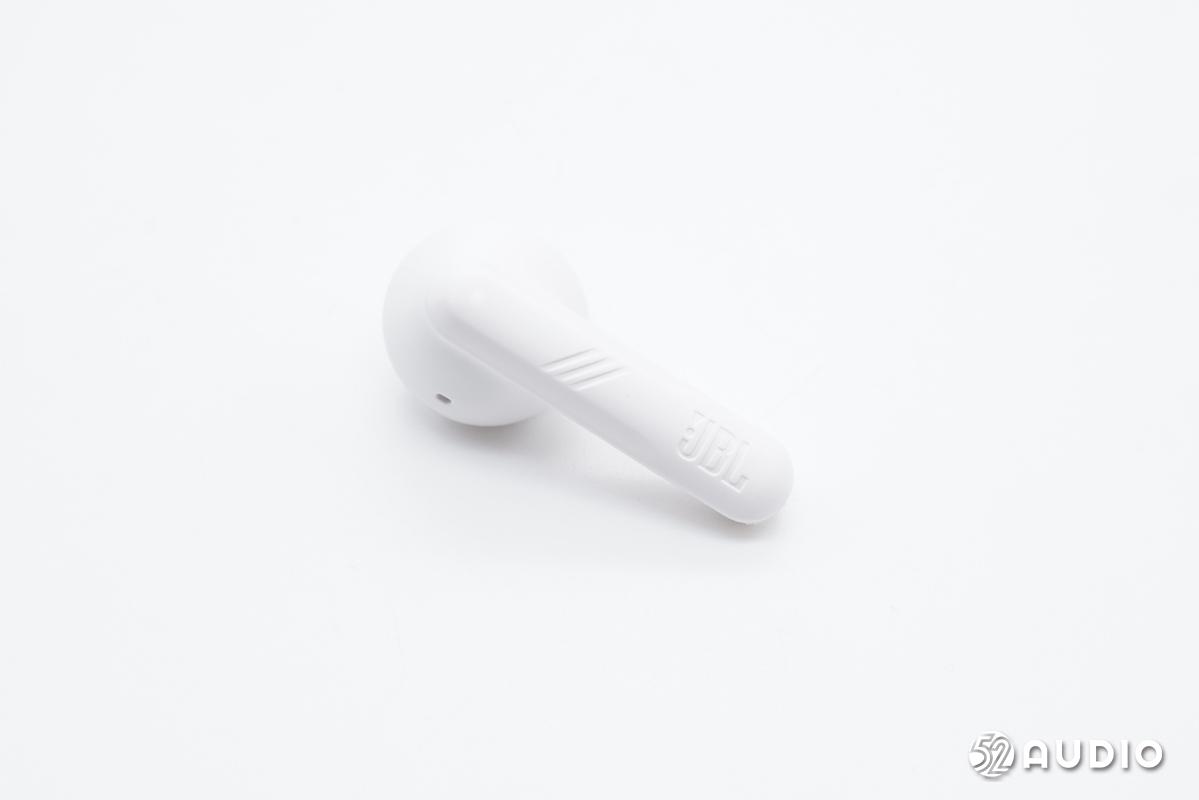

JBL C260耳机柄背部通过不同层次的平面处理和JBL品牌LOGO，有效提升了产品辨识度。
耳机内侧外观一览，充电接口位于耳机柄上，底部位置雕刻有L/R左右标识。

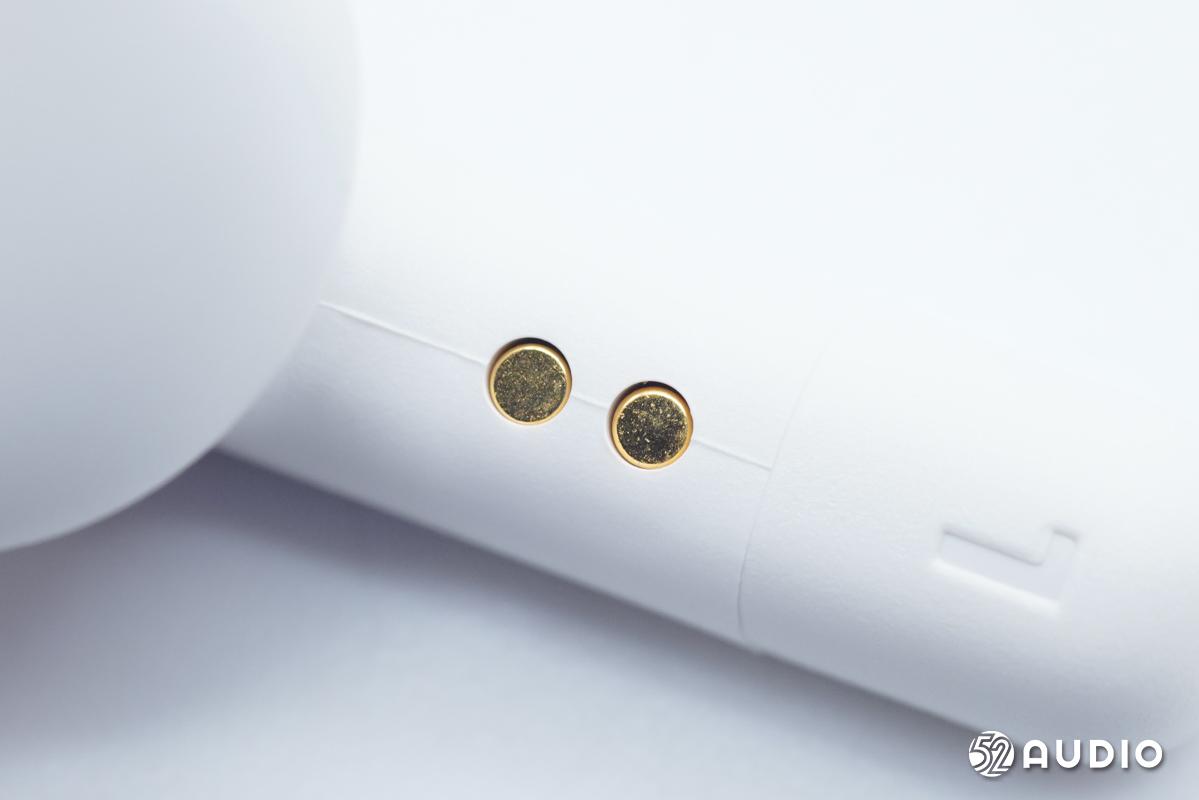

为耳机充电的金属触点特写。
耳机柄底部通话麦克风拾音孔特写。

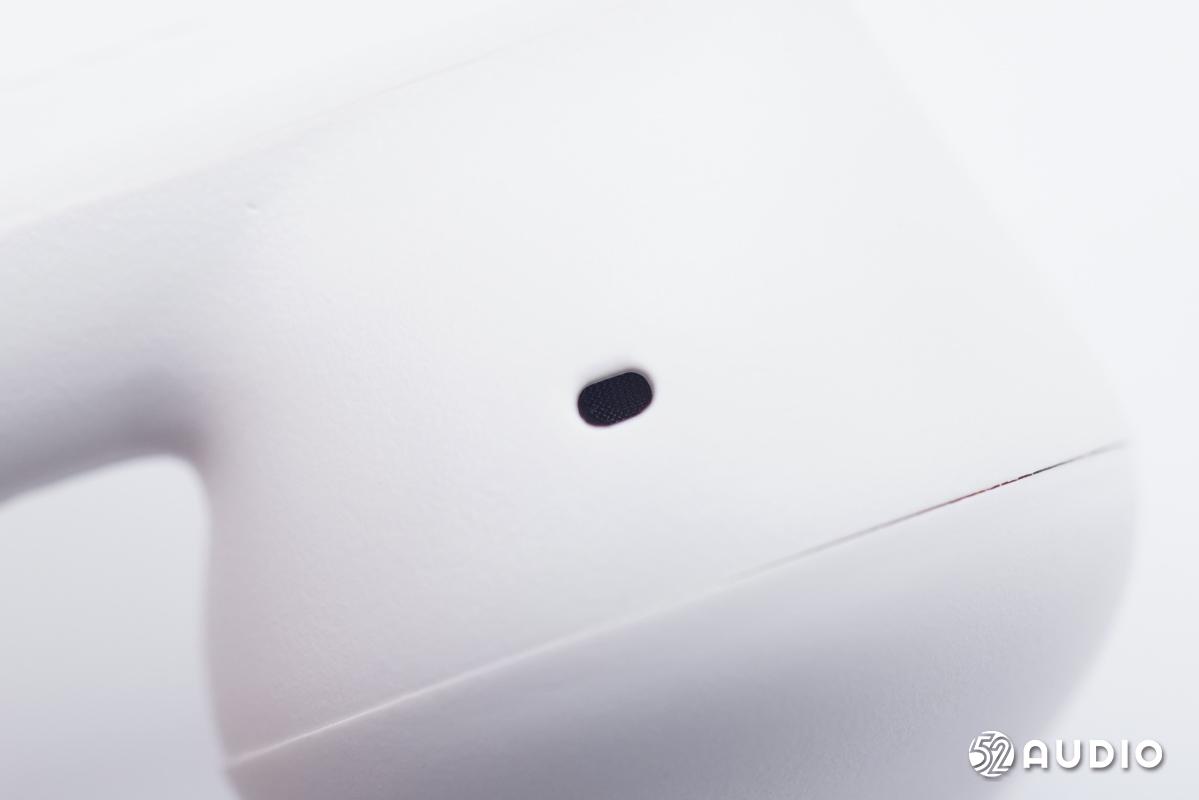

耳机侧边泄压孔特写。
耳机调音孔特写，保障音腔内部空气流通，提升声学性能。

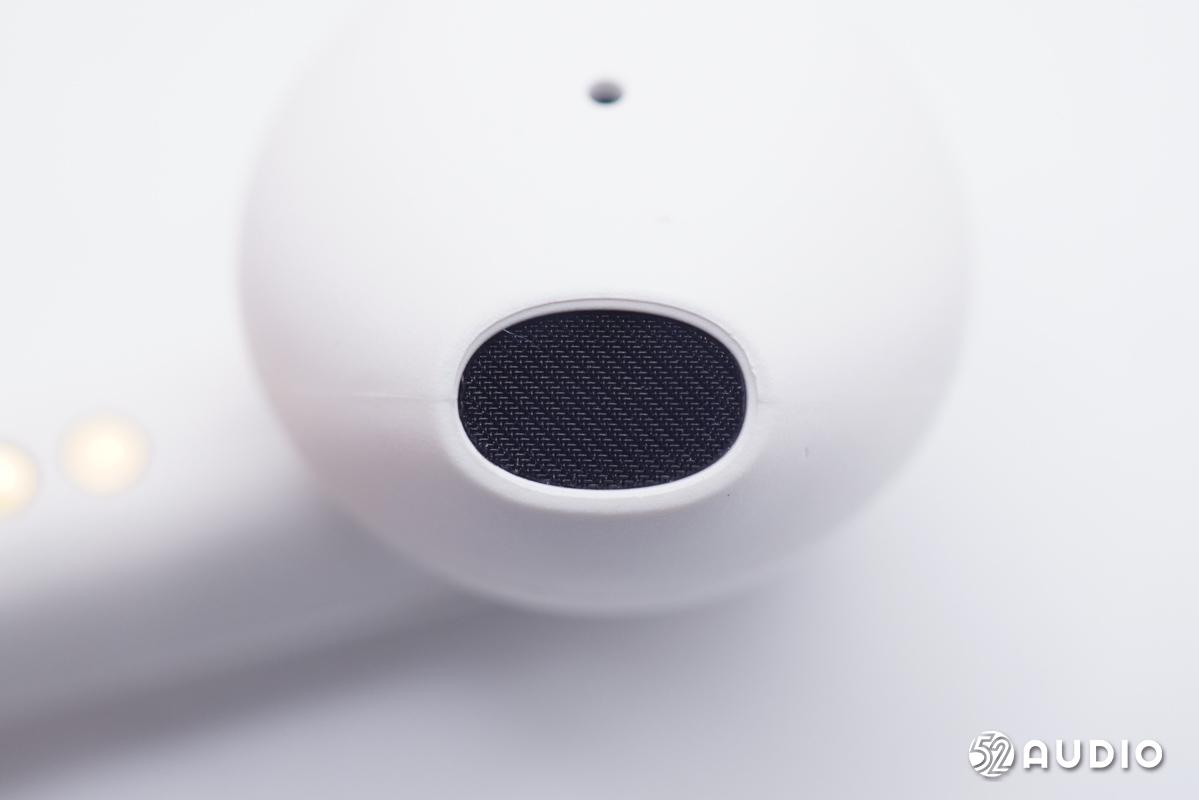

耳机出音嘴特写，防尘网覆盖，防止异物进入音腔。

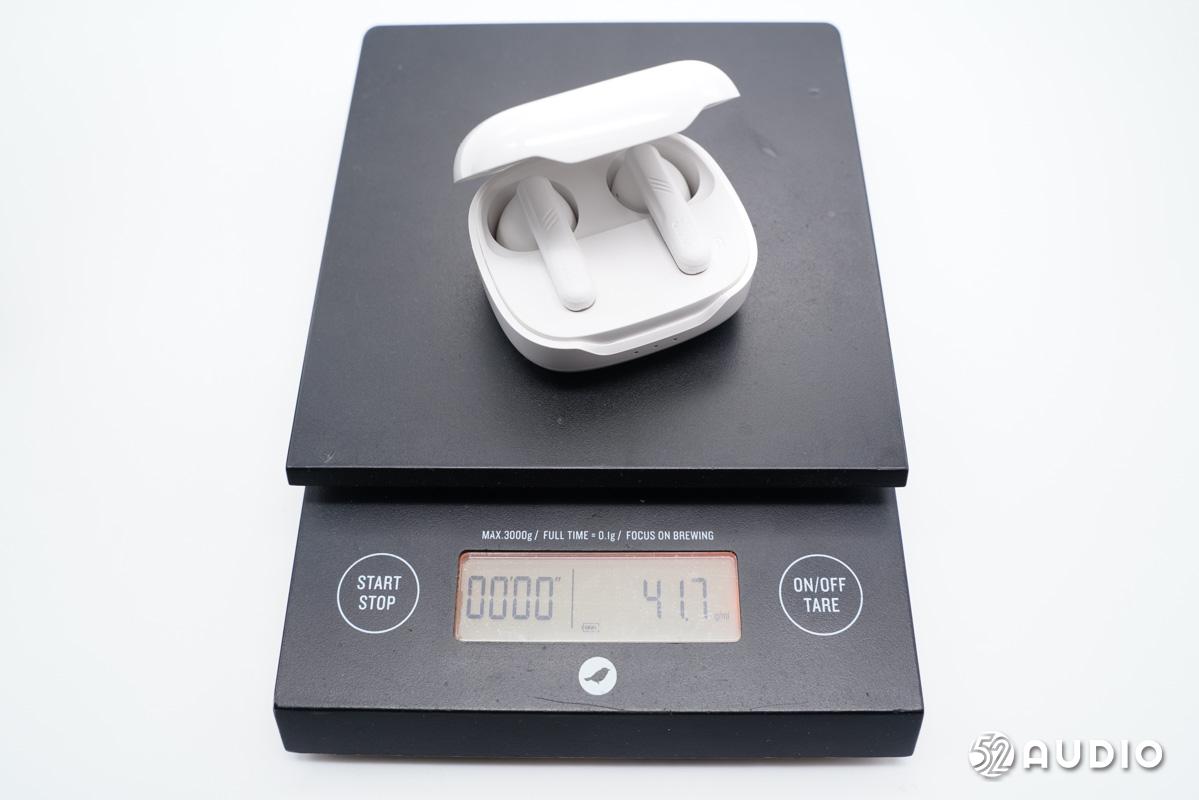

经我爱音频网实测，JBL C260真无线蓝牙耳机整体重量仅为41.7g，非常的轻盈。

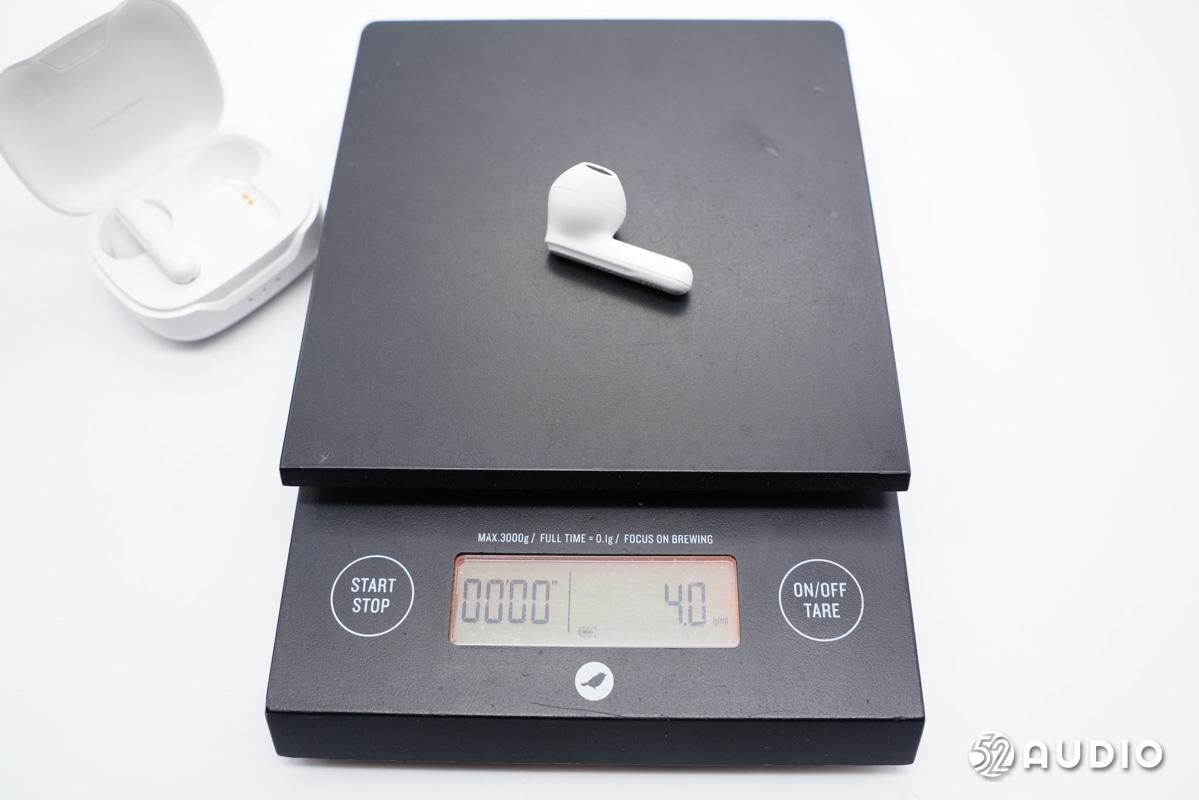

单只耳机重量仅为4.0g。

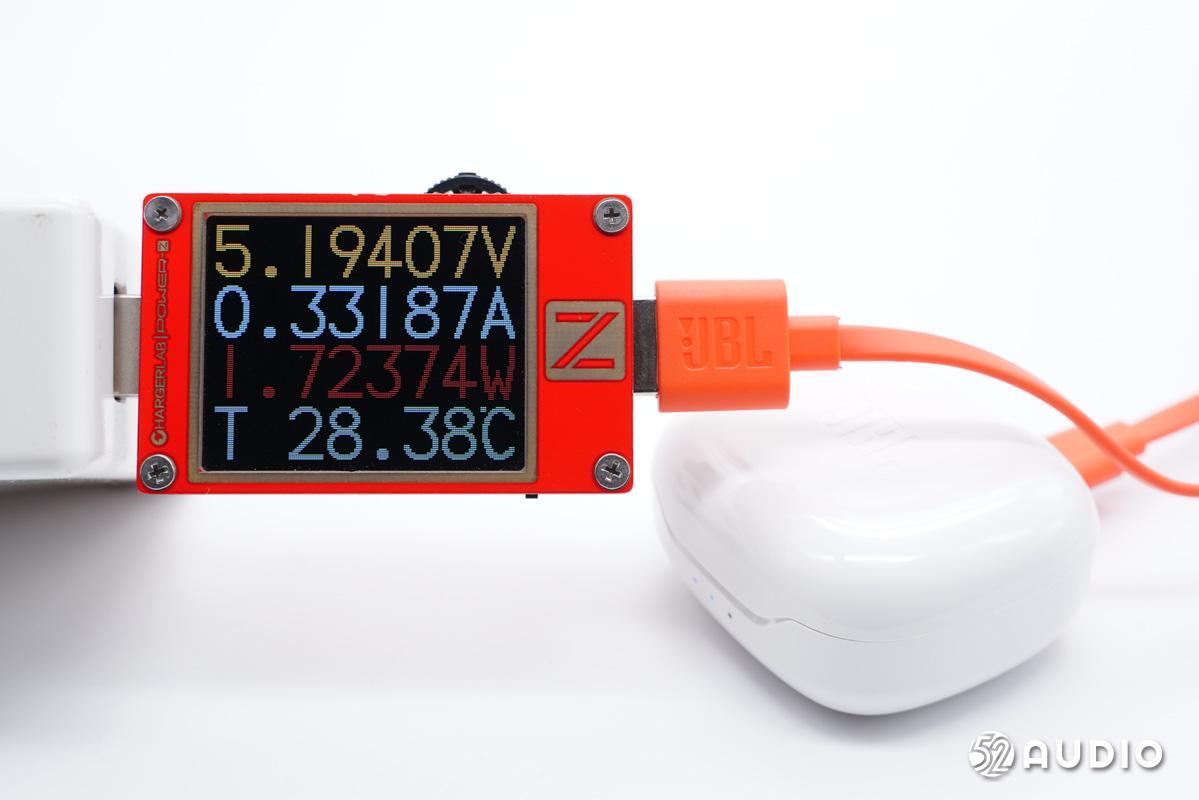

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对 JBL C260真 无线耳机进行有线充电测试，输入功率约为1.72W。
二、J BL C260真无线耳机拆解
经过开箱我们了解了这款产品的详细外观设计，下面进入拆解部分，看看内部结构配置信息~
充电盒拆解

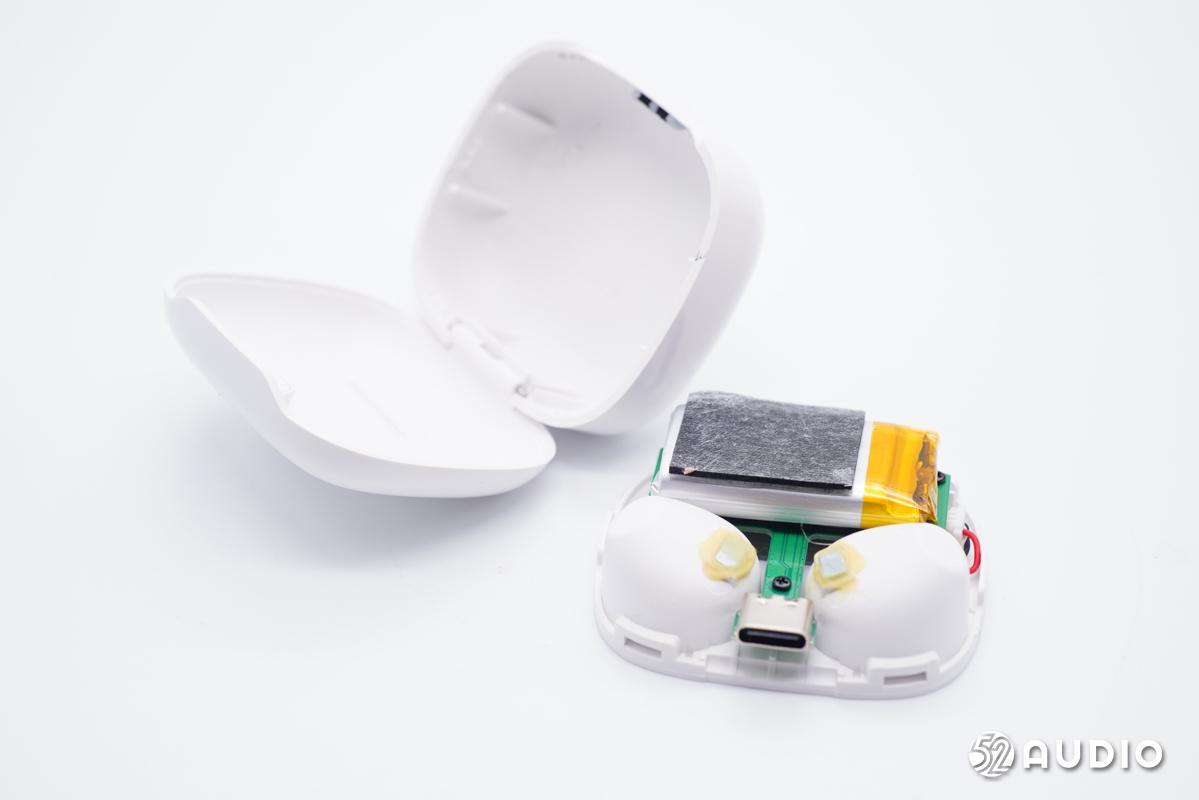

撬开充电盒盖，取出耳机座舱。

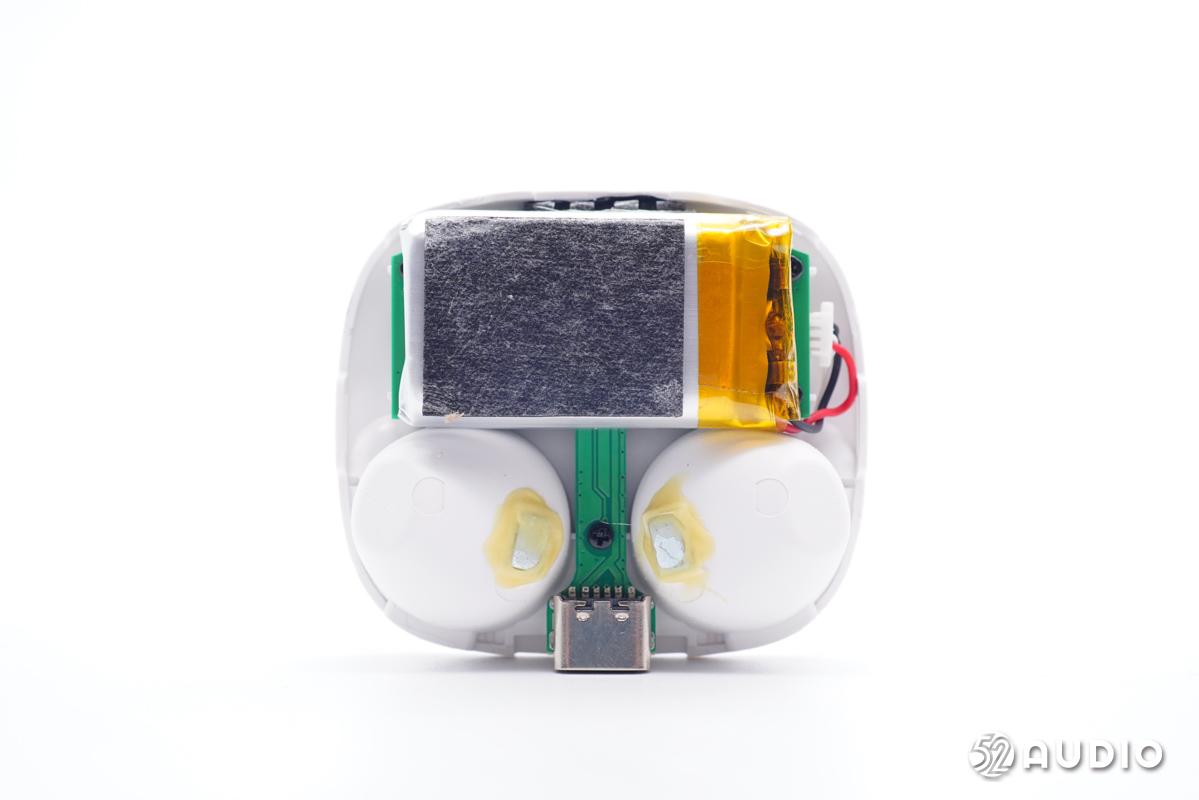

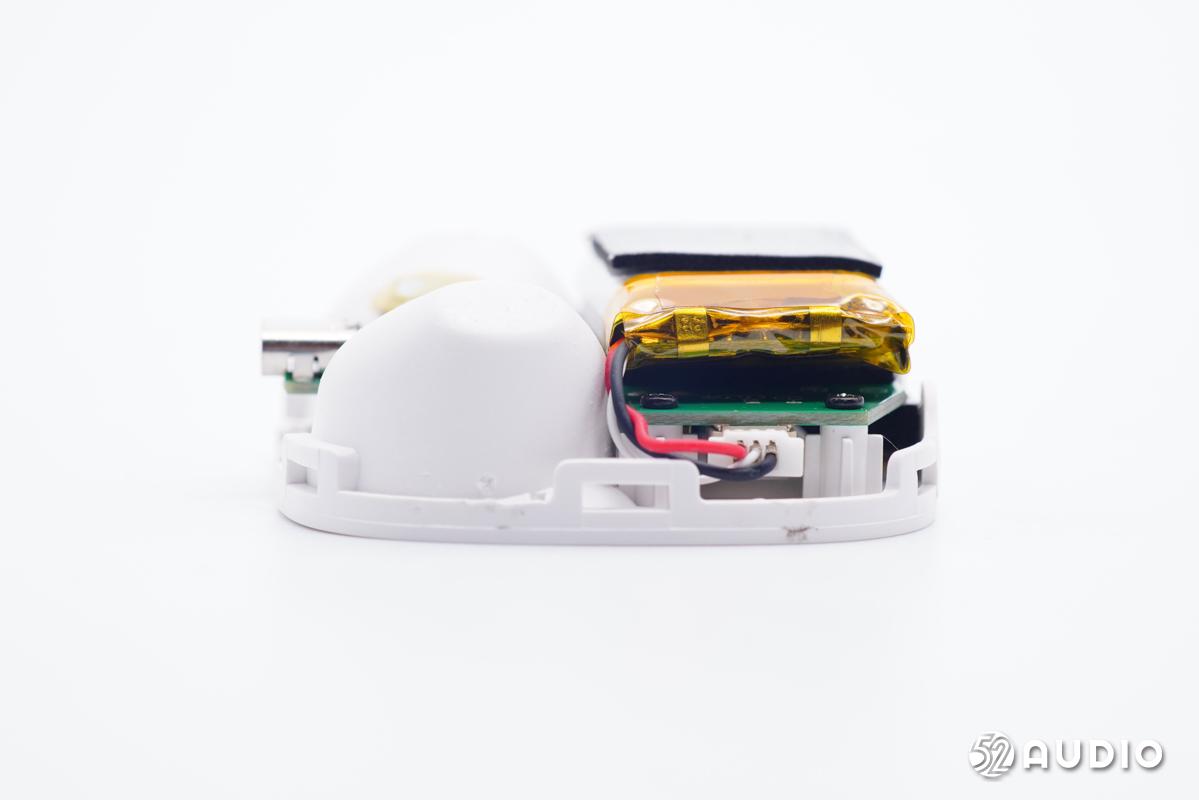

座舱内侧结构一览，“T”型主板通过螺丝固定在腔体上。
电池单元通过插座连接到主板。

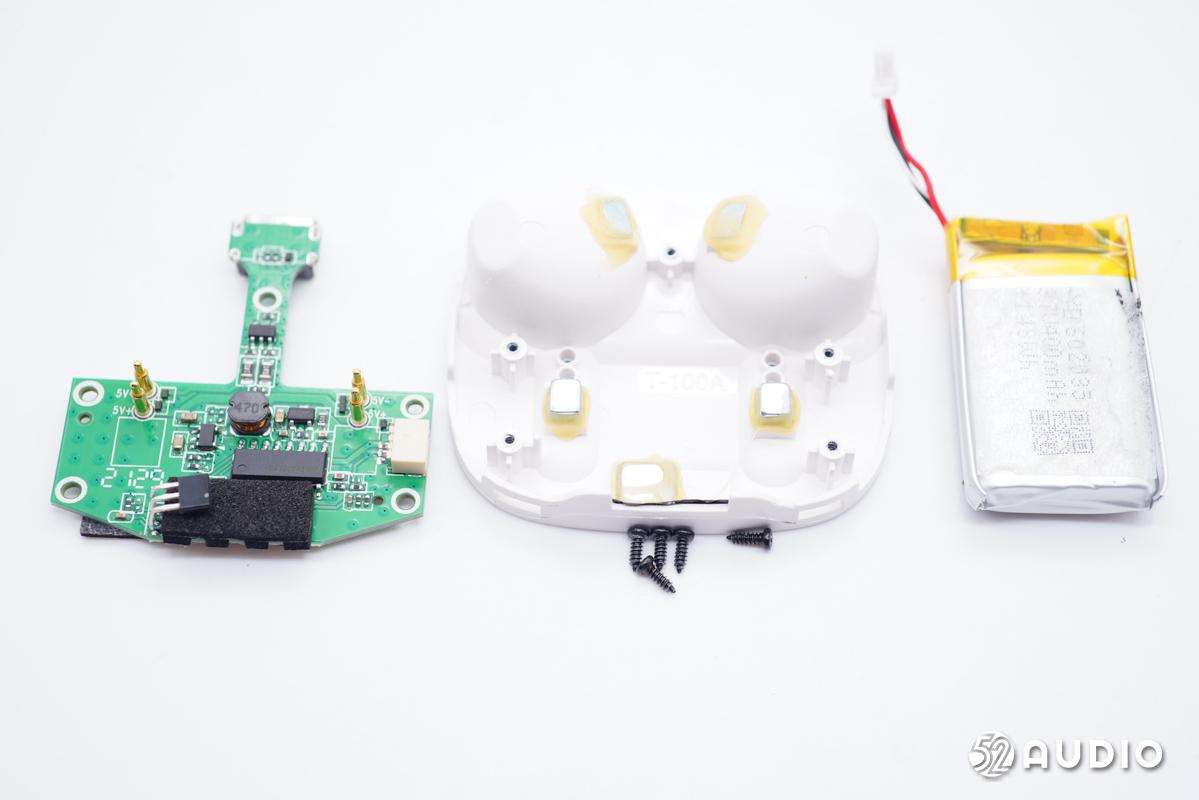

充电盒座舱内部组件拆解一览。
座舱内侧设置有5颗磁铁用于吸附充电盒盖和耳机。
充电盒内主板正面电路一览。

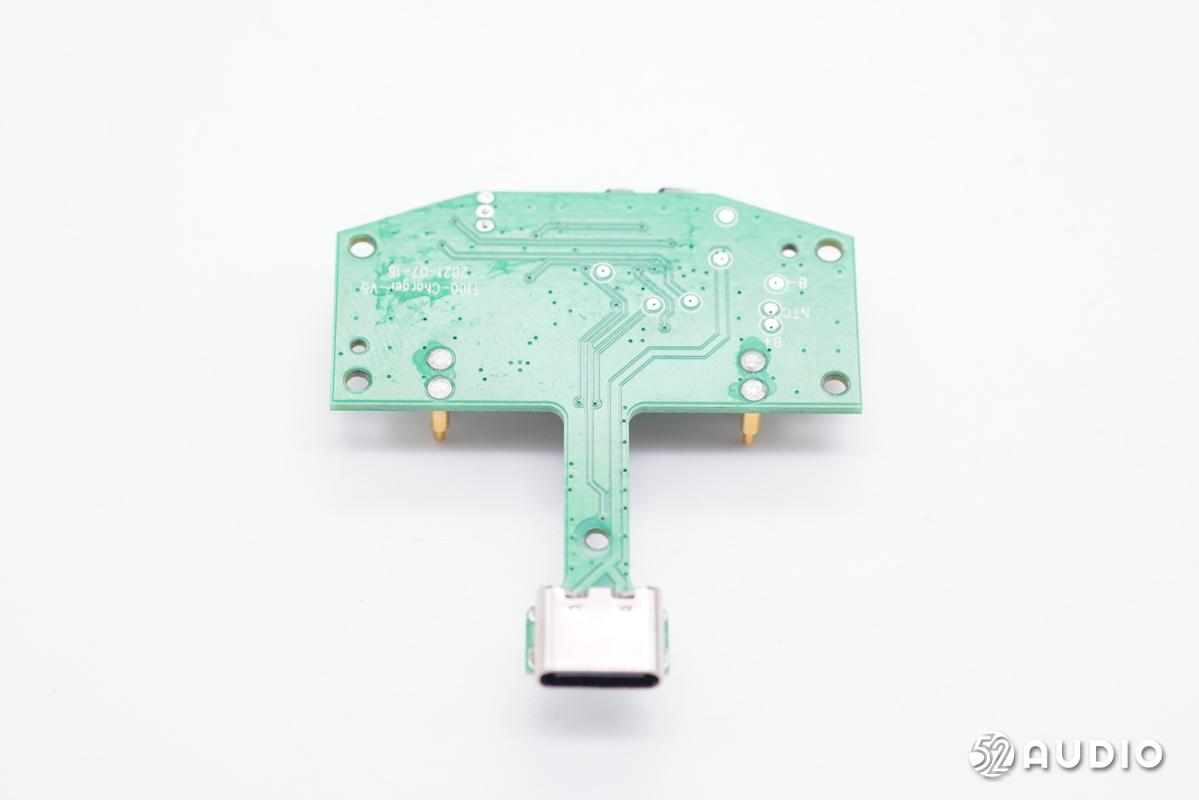

主板背面电路一览。

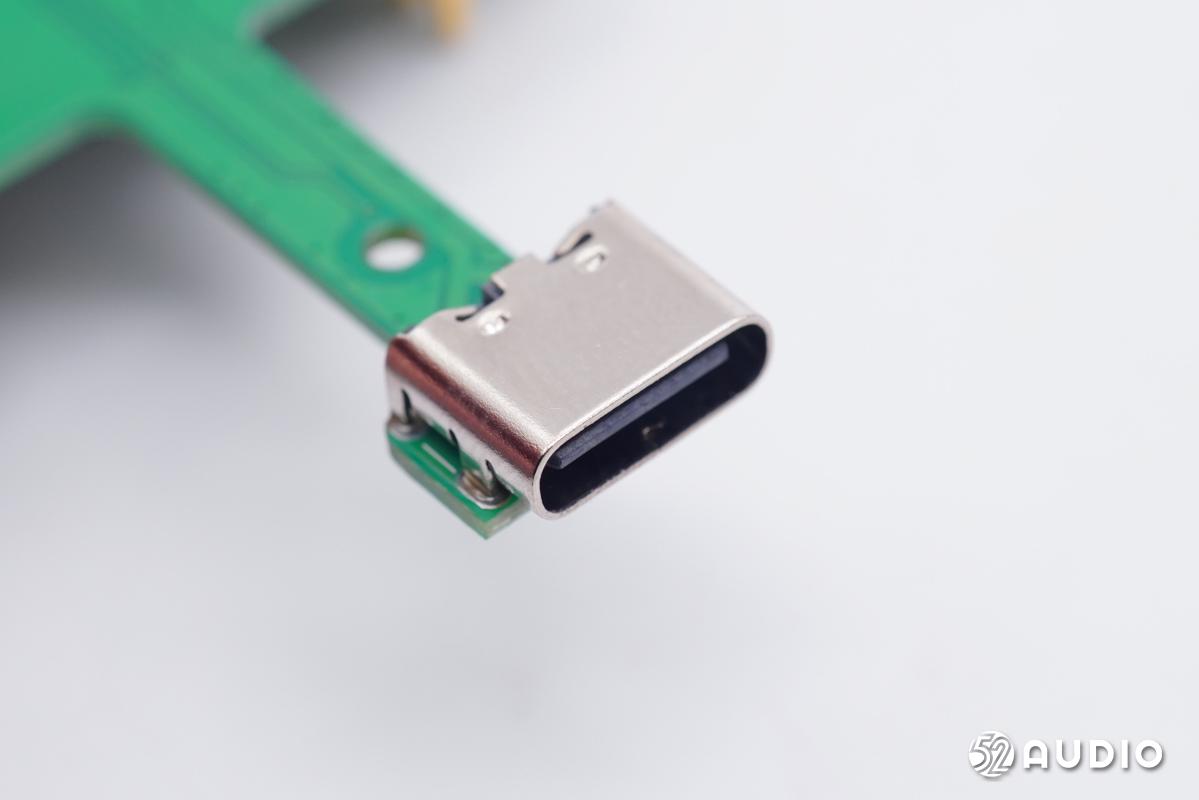

Type-C充电接口母座特写。

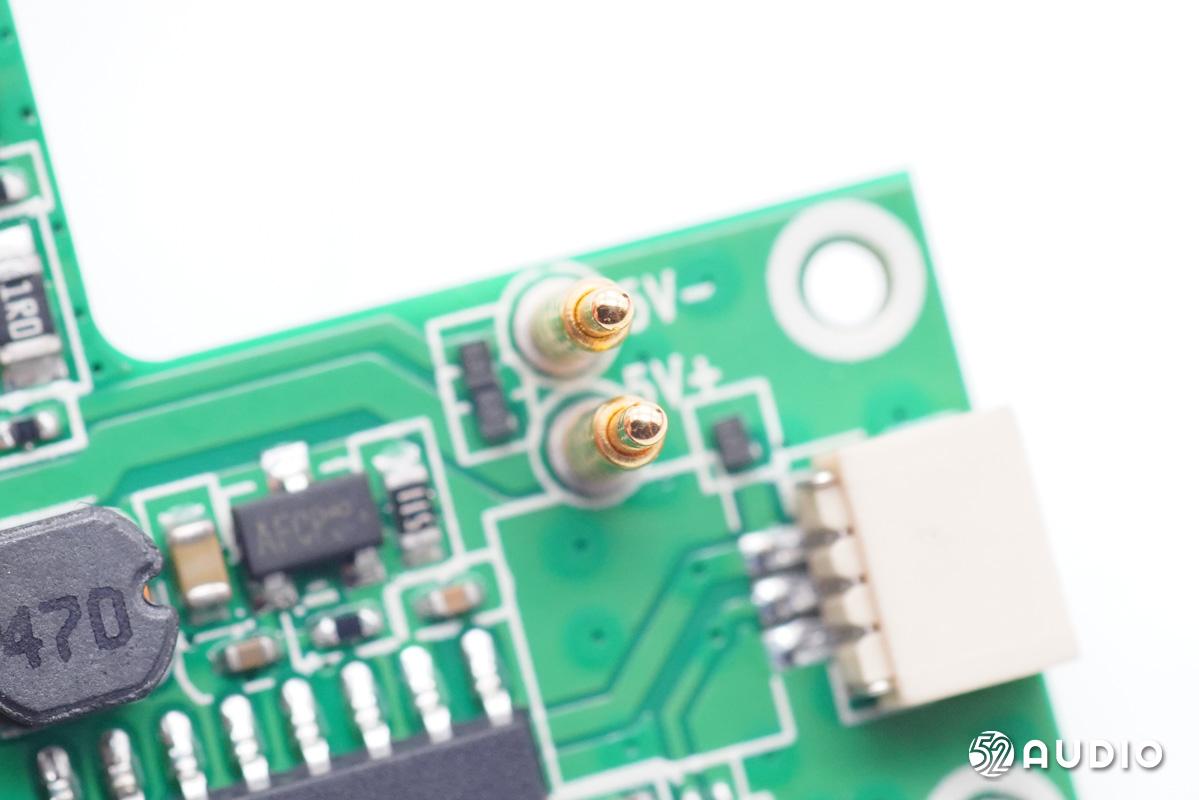

为耳机充电的Pogo Pin连接器特写。
丝印6802的双N沟道MOSFET，用于耳机充电控制。

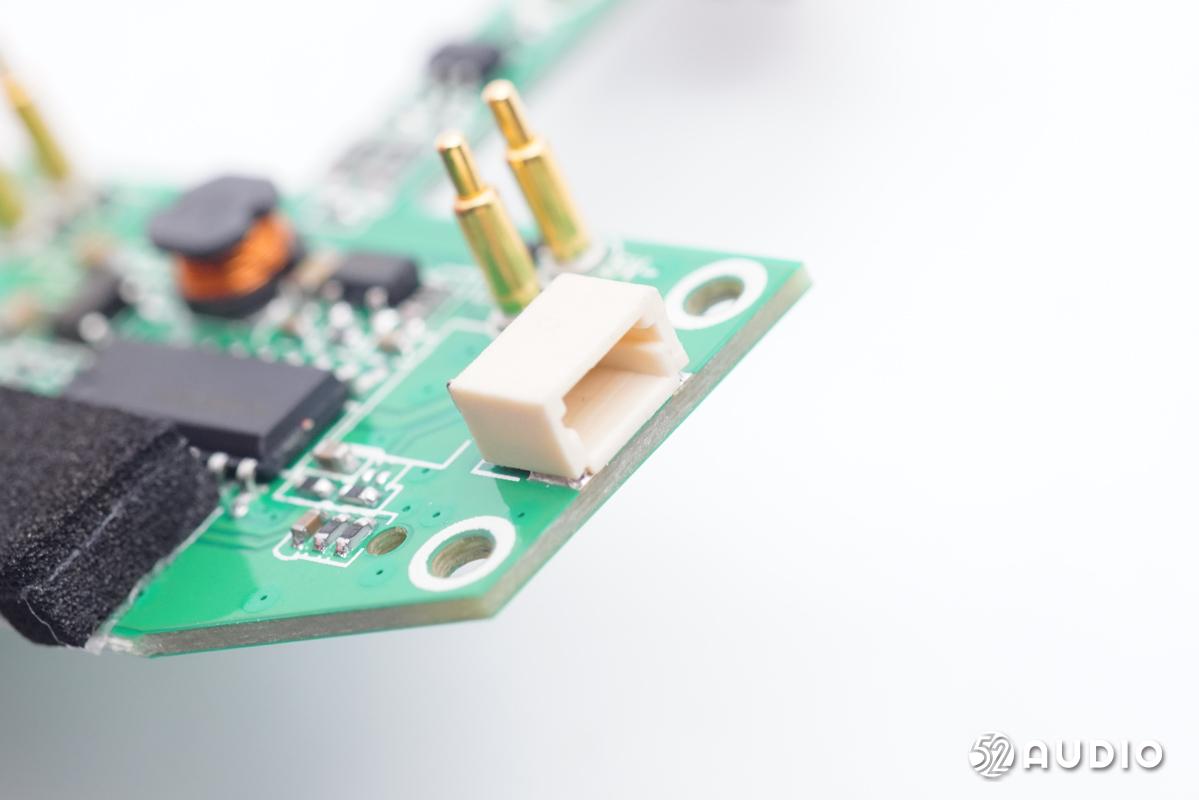

连接电池的插座特写。

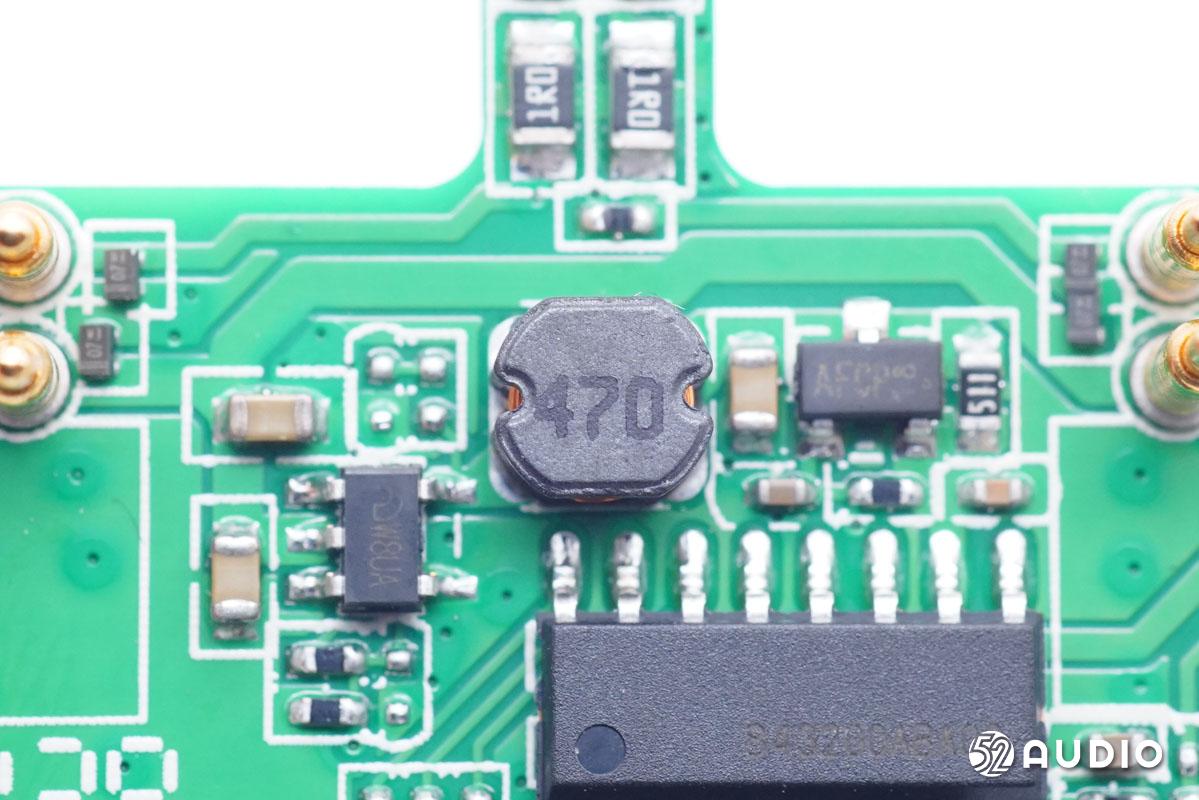

丝印470的升压电感。
微盟丝印W8UA的升压IC。

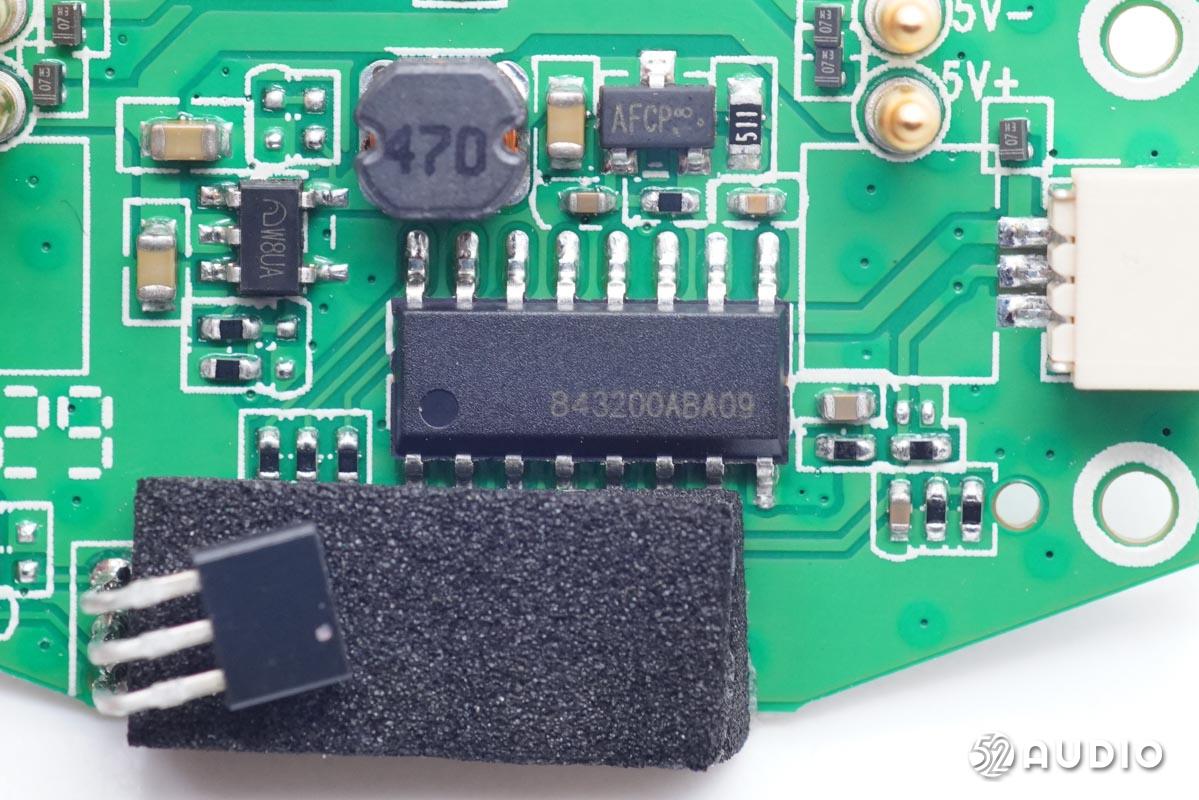

丝印843200ABA09的单片机，用于充电盒整机控制。

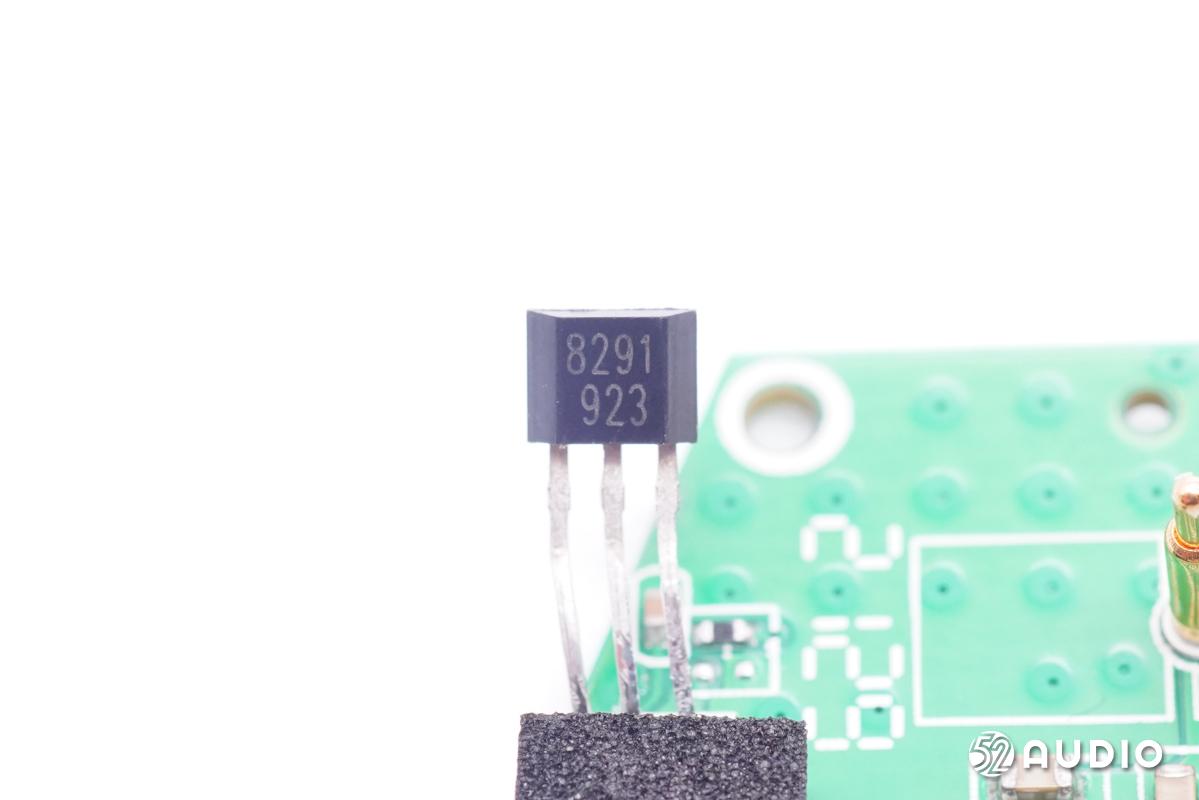

丝印8291 923的霍尔元件，用于检测充电盒盒盖开启、关闭时的磁场变化，进而通知充电盒MCU控制耳机与已连接设备配对或断开连接。

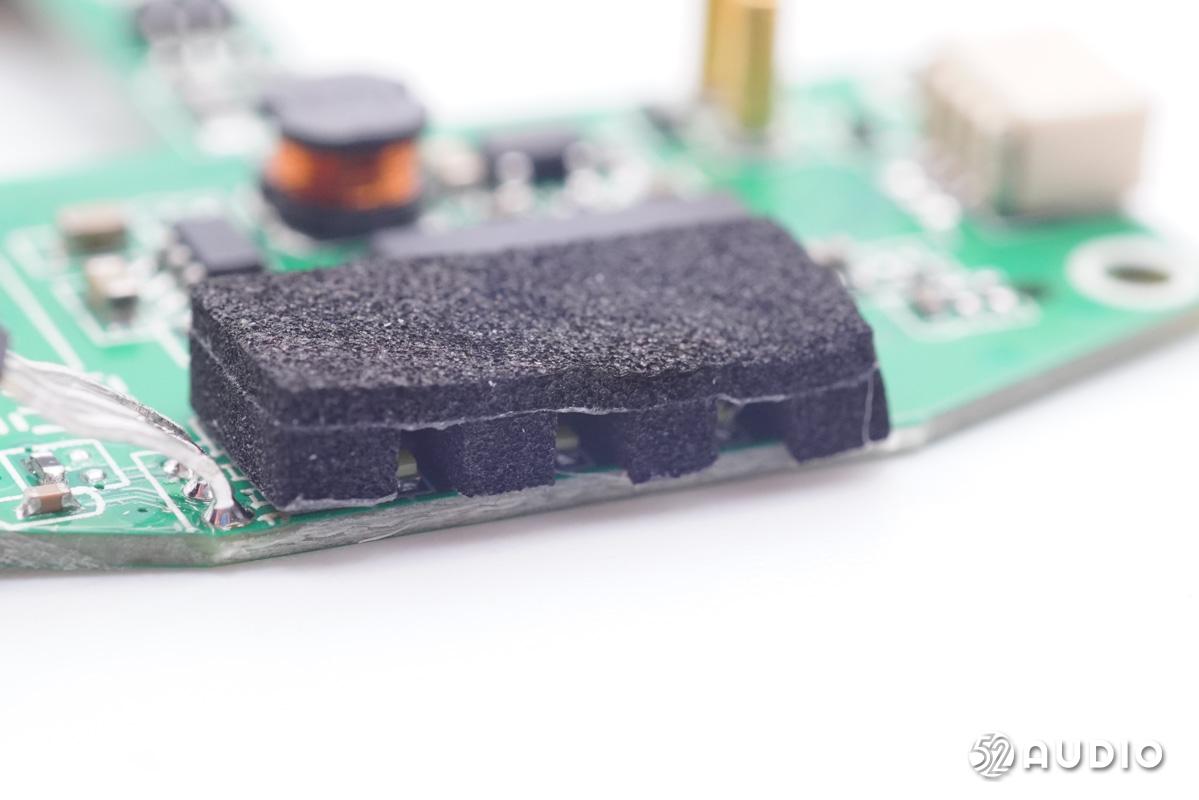

主板上充电盒指示灯设置有黑色泡棉防止漏光。

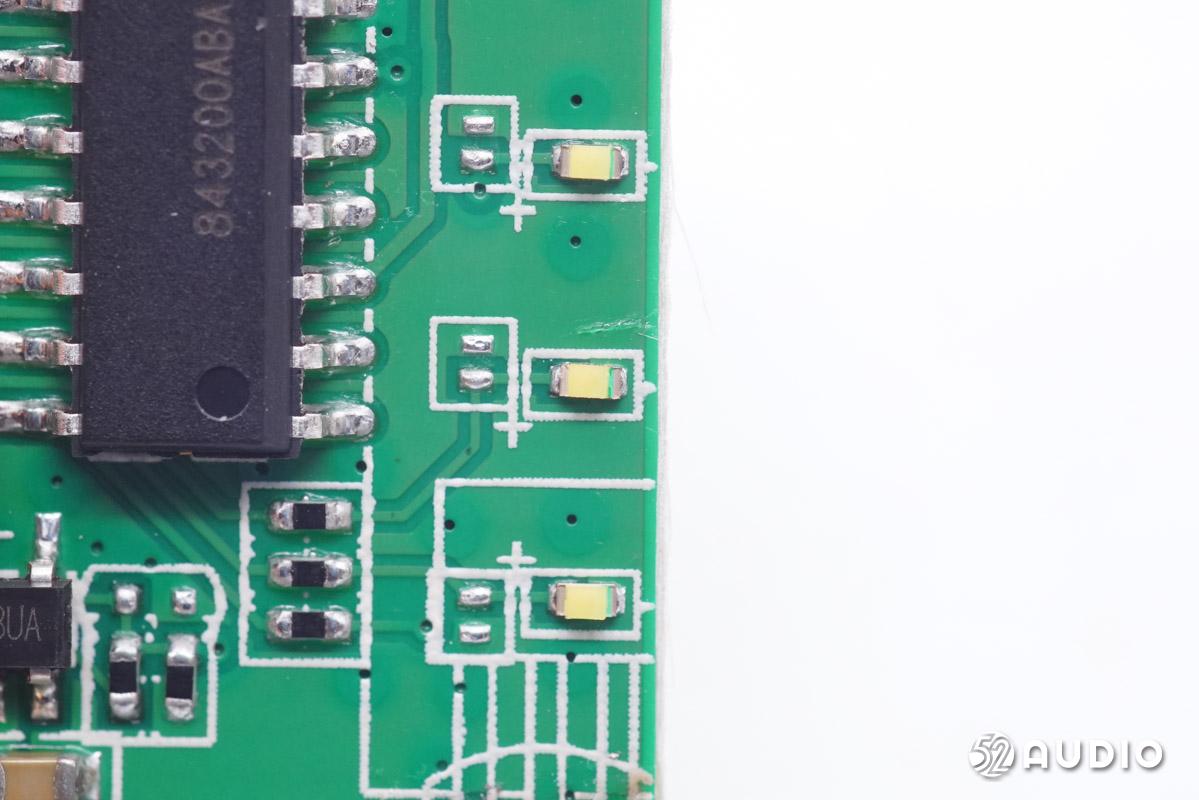

三颗LED指示灯特写。
电池连接主板的插头特写。

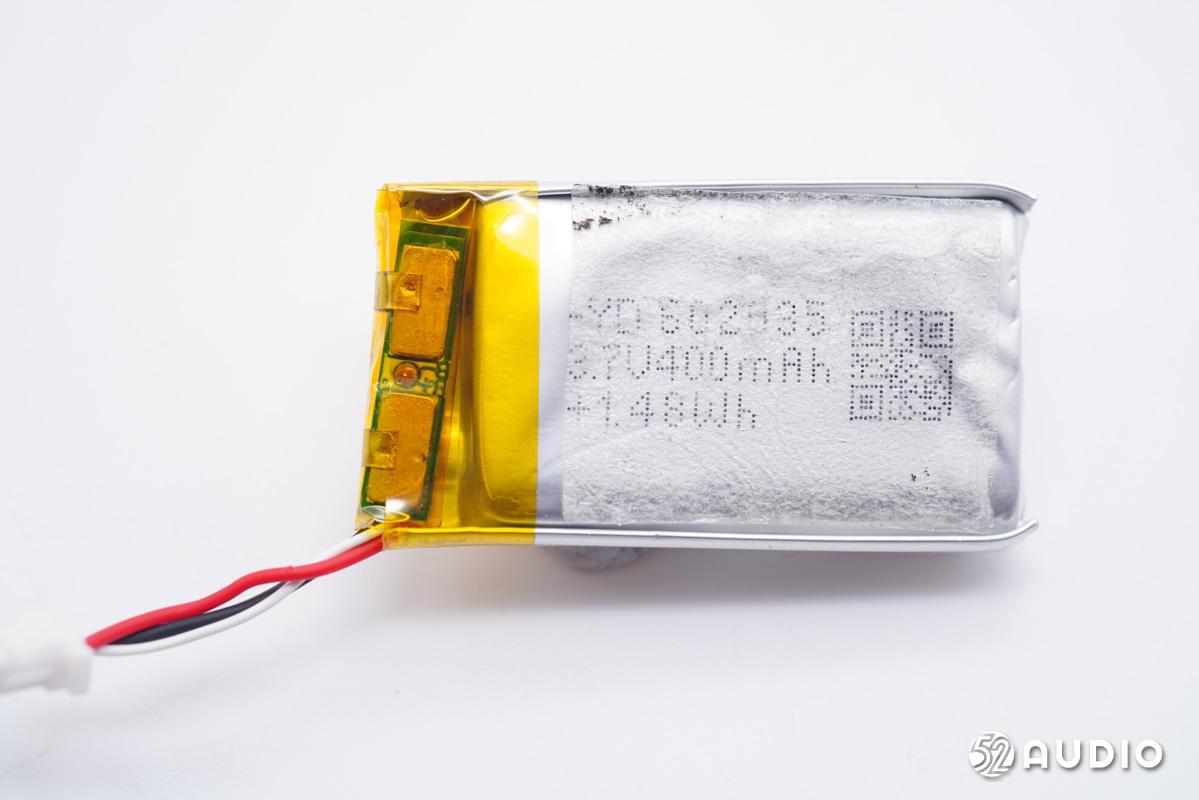

充电盒内部采用锂离子软包电池，型号：YD602035，额定电压：3.7V，额定容量：400mAh/1.48Wh，来自亿等电子。

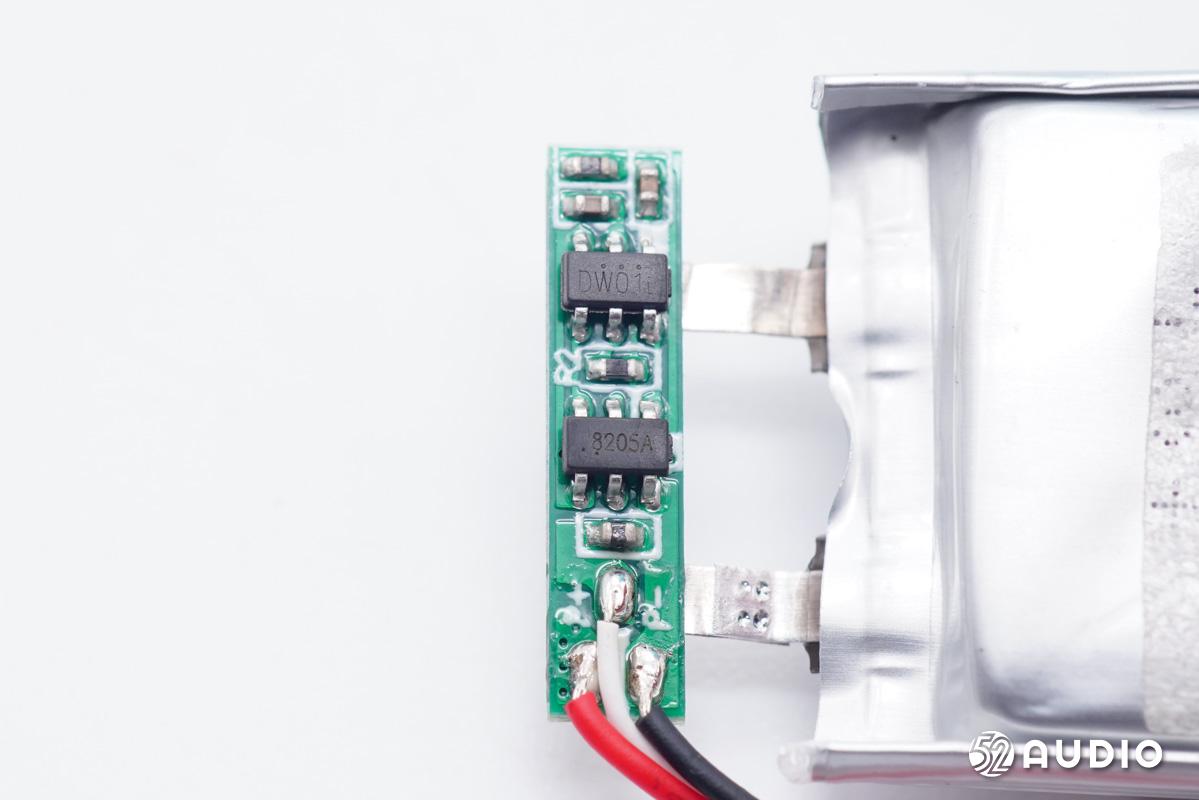

电池配备有电路保护板，由一颗DW01A锂电保护IC和8205A NMOS管组成，并支持温度检测功能。
耳机拆解
进入耳机拆解部分，沿合模线撬开腔体。

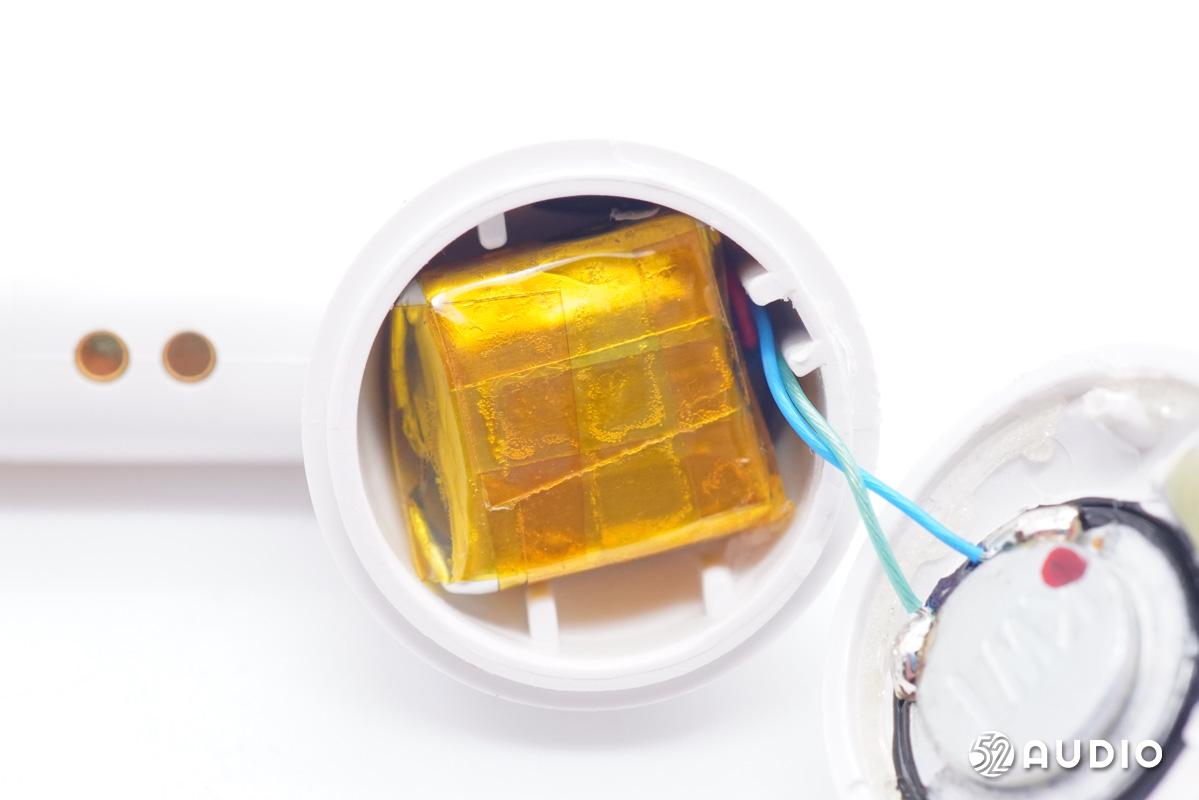

耳机后腔设置软包电池。

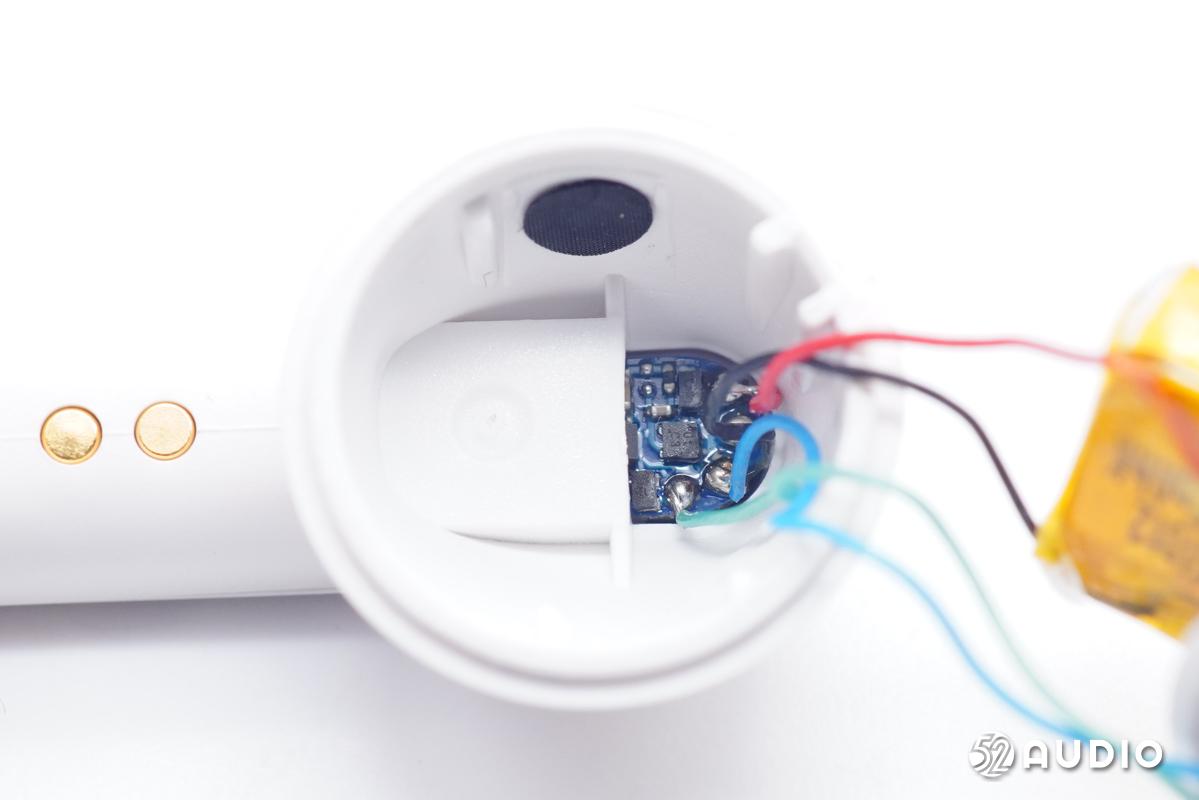

扬声器、电池分别通过导线焊接连接到主板。
耳机泄压孔特写，内部防尘网防护，防止异物进入腔体。
取出前腔内扬声器。

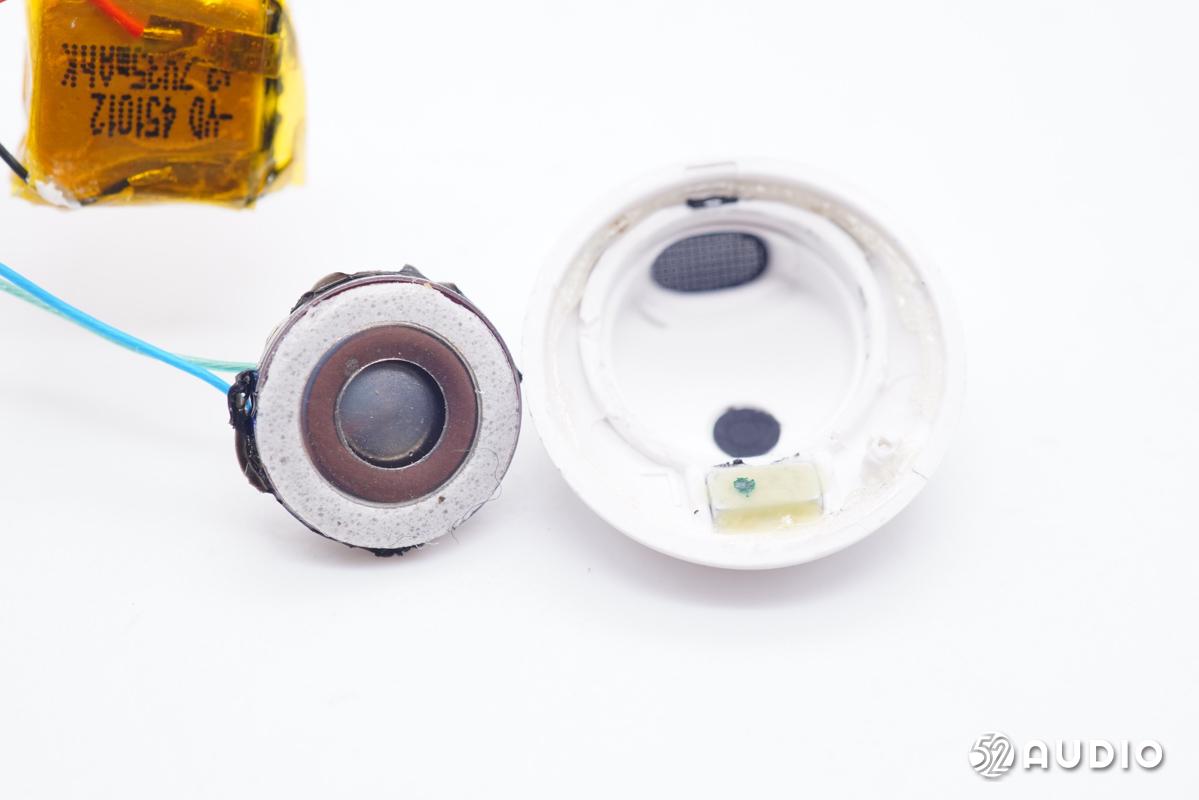

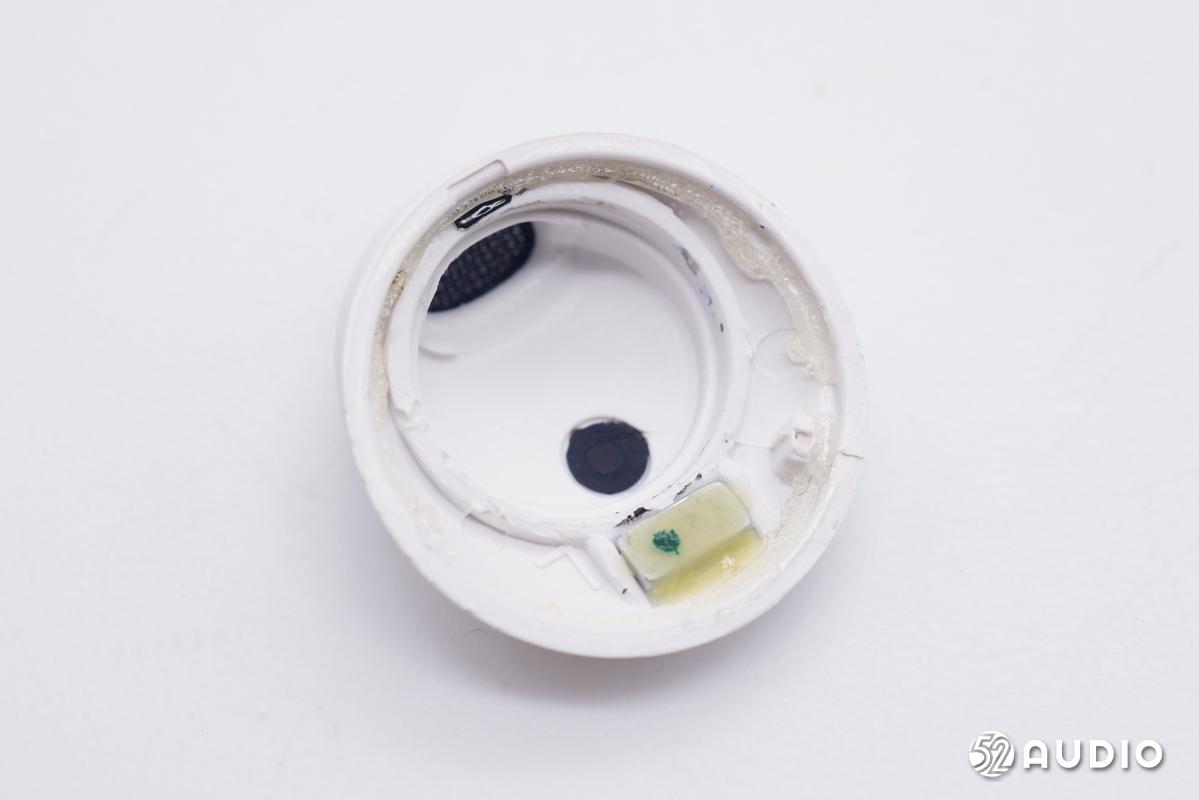

前腔内部结构一览，泄压孔设置有防尘网。腔体壁上胶水固定有一颗磁铁，用于吸附充电盒。

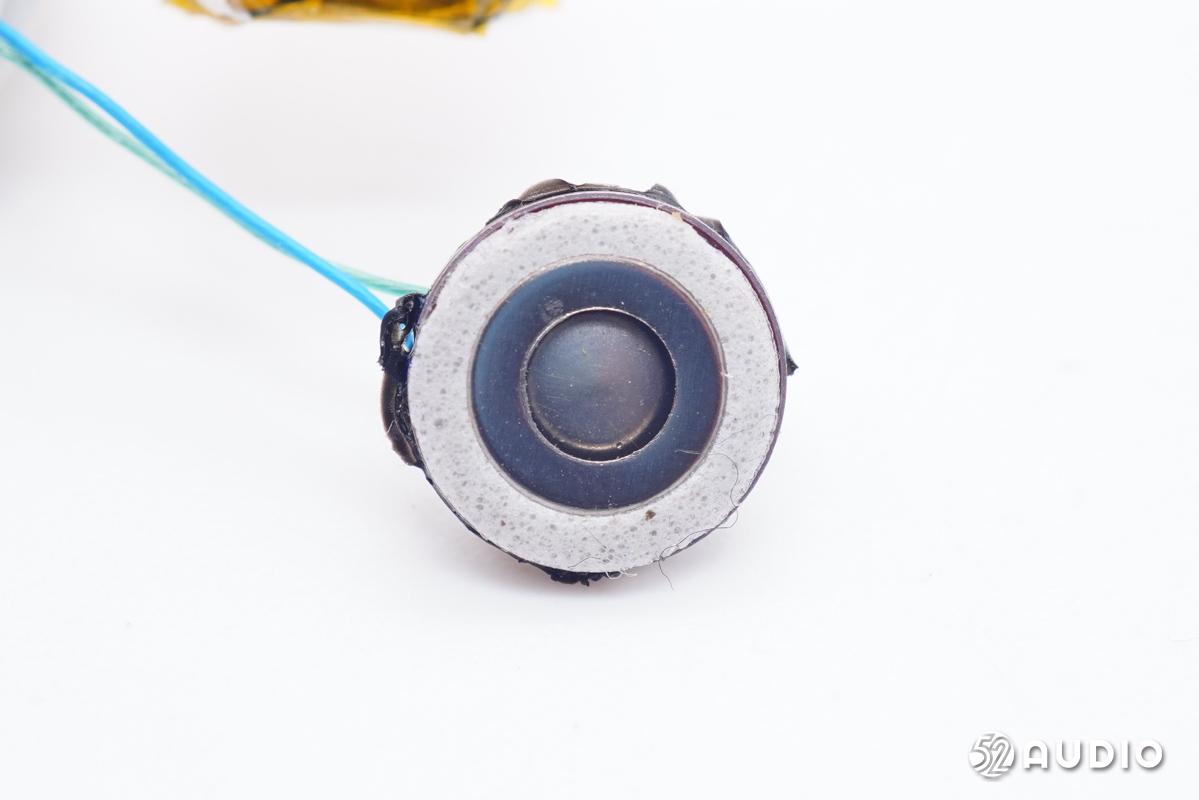

扬声器正面特写。

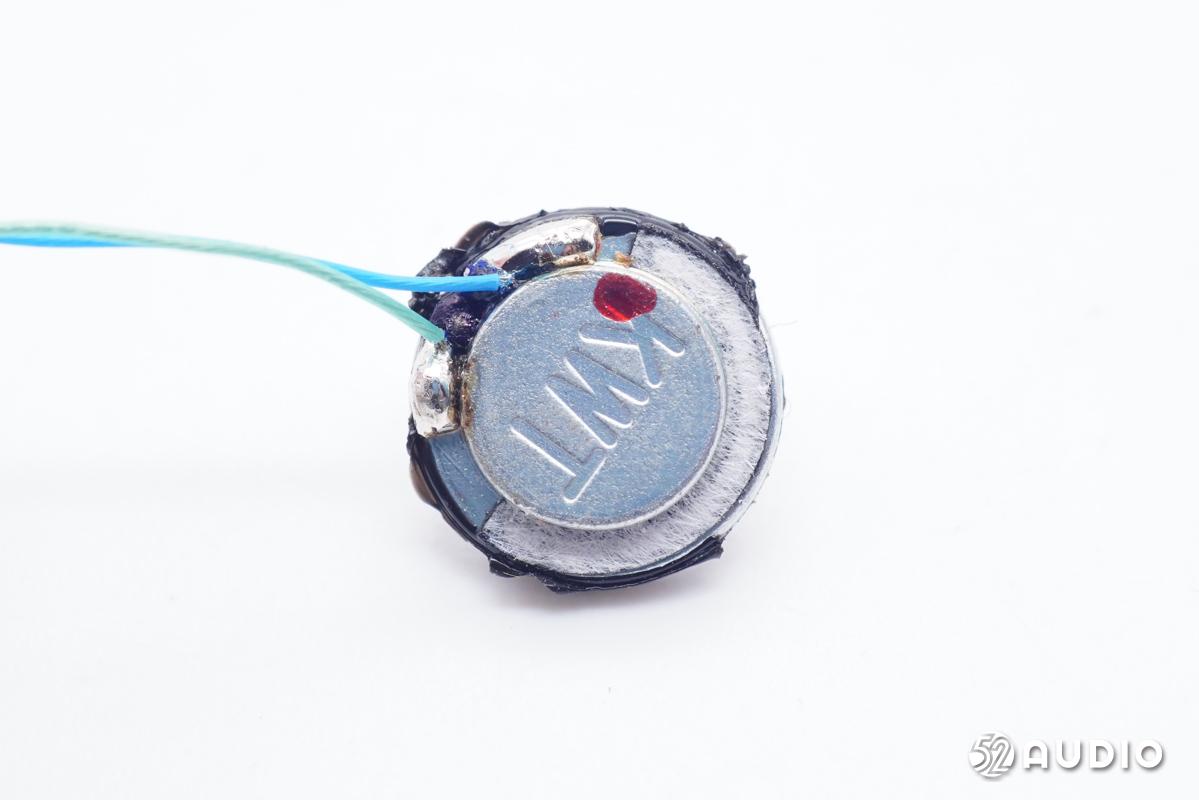

扬声器背面特写，雕刻信息“KWT”。

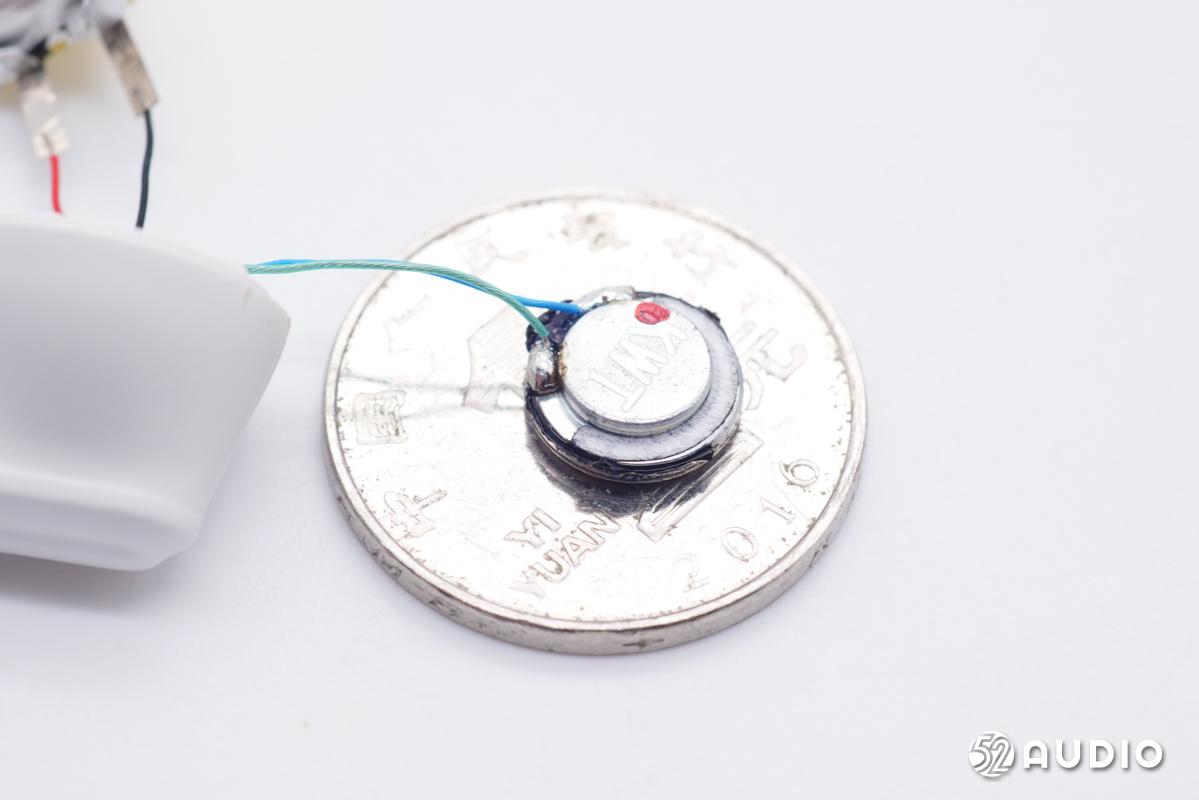

扬声器与一元硬币大小对比。

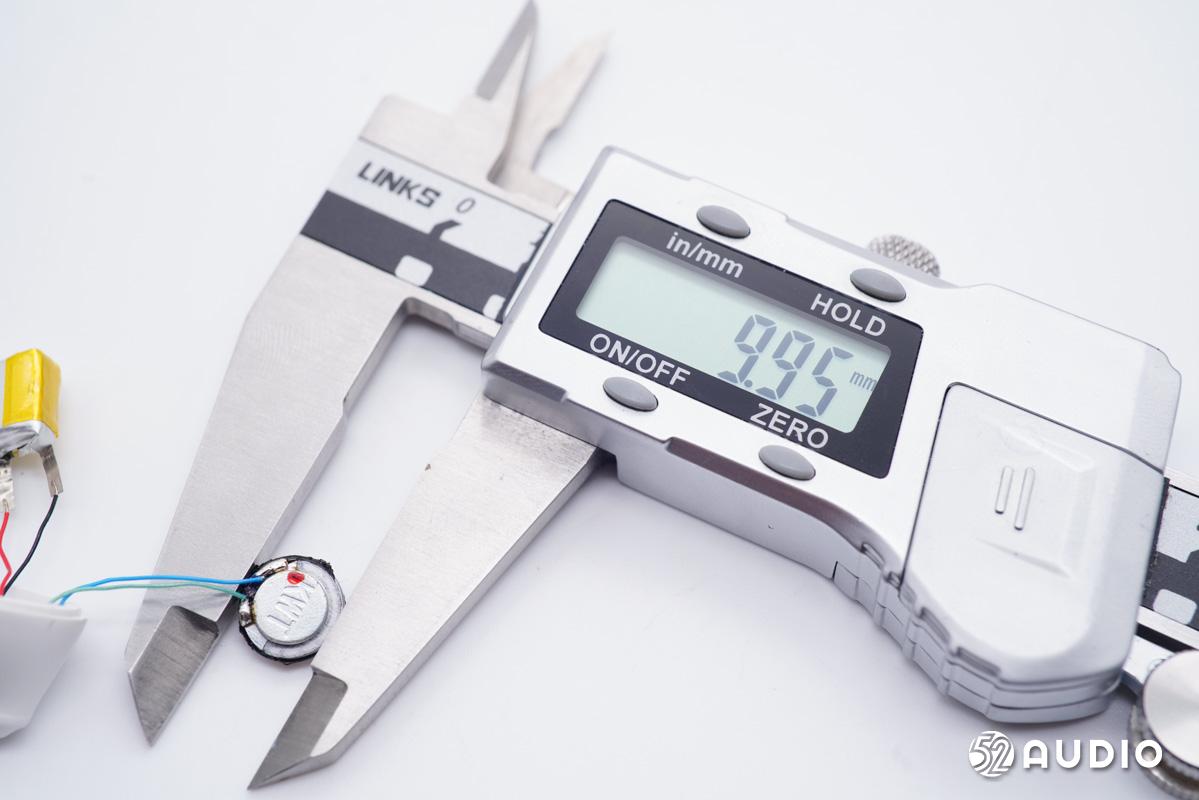

经我爱音频网实测，扬声器尺寸约为10mm，与官方宣传一致。
耳机内部软包电池同样来自亿等电子，型号：YD451012，额定电压：3.7V，容量：35mAh。
撬开耳机柄背板。

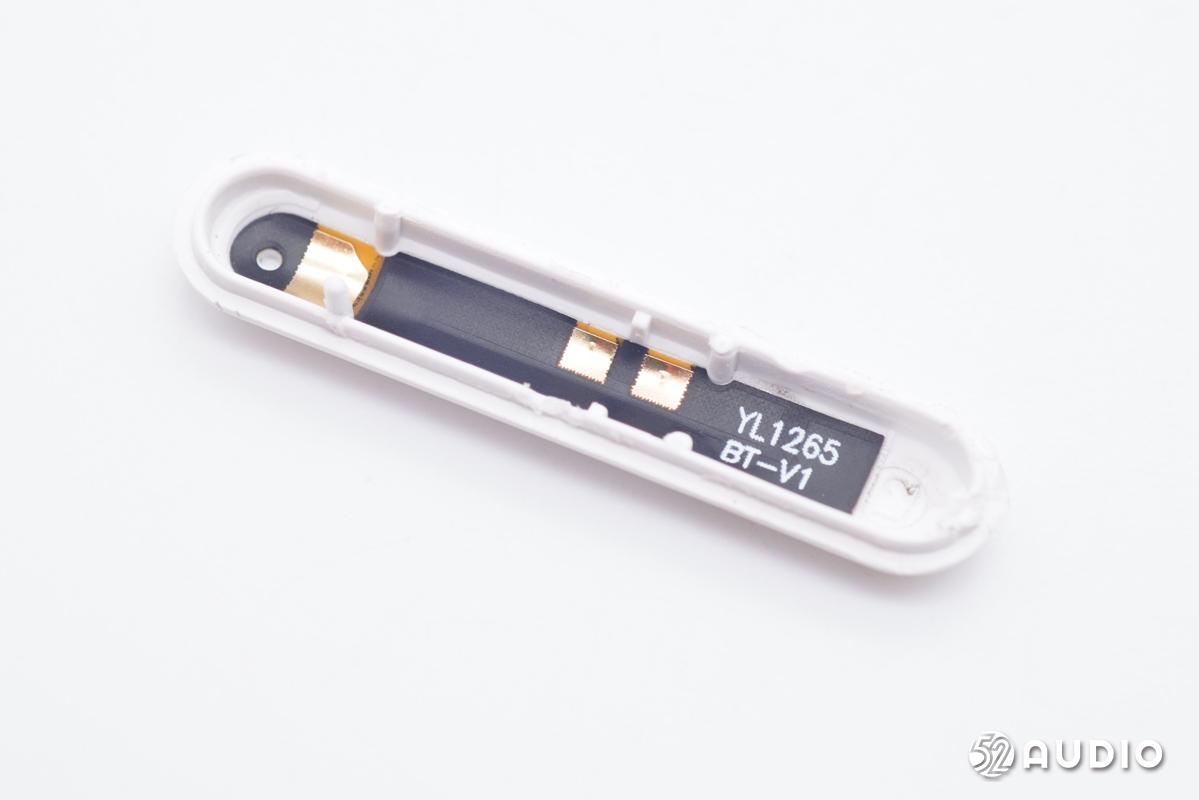

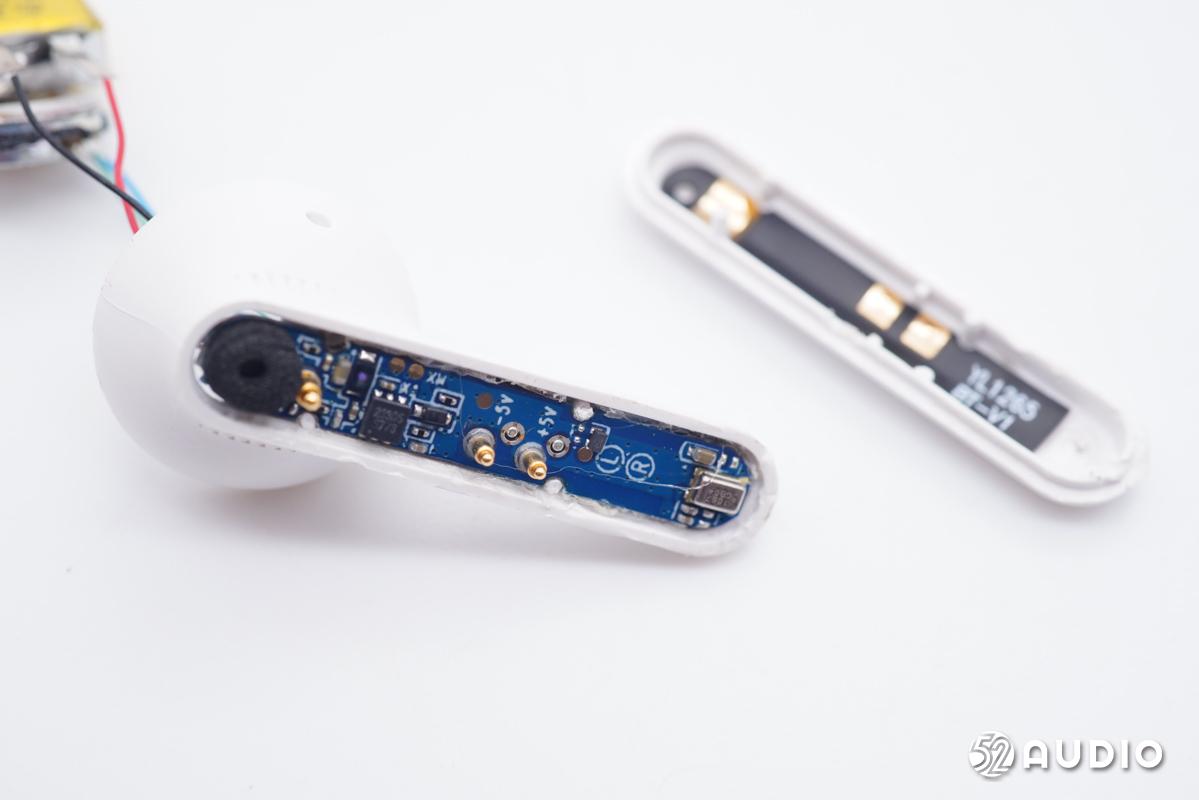

耳机柄内侧设置有触摸检测和蓝牙天线贴片。

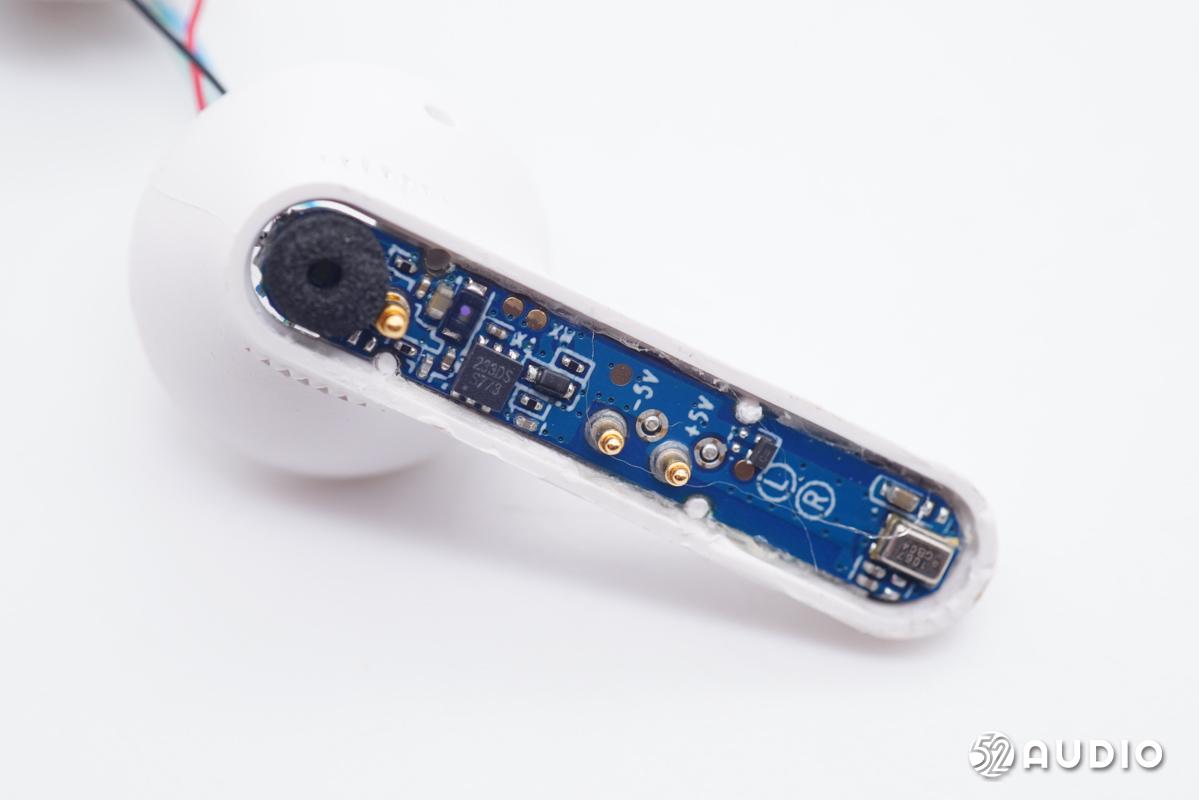

耳机柄腔体内部结构一览。

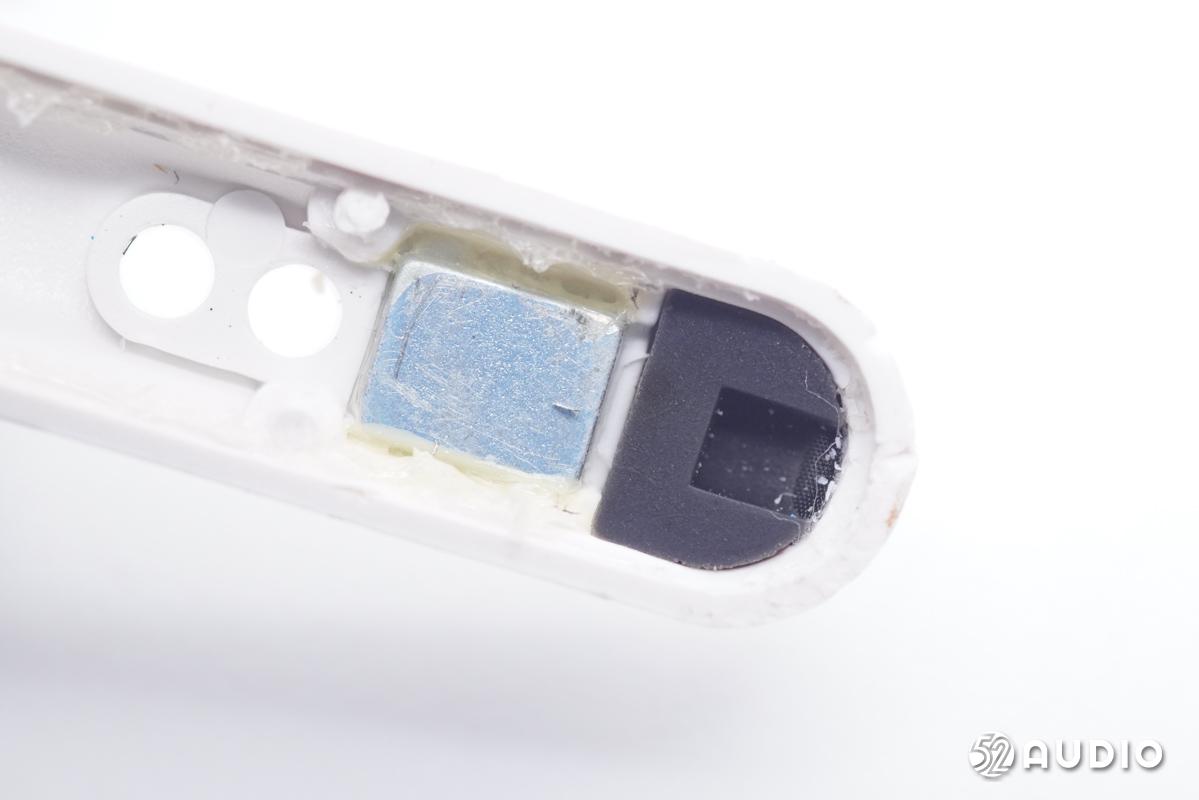

取出主板，腔体底部设置有麦克风密封罩，提升收音性能。
主板正面电路一览。
主板背面电路一览。

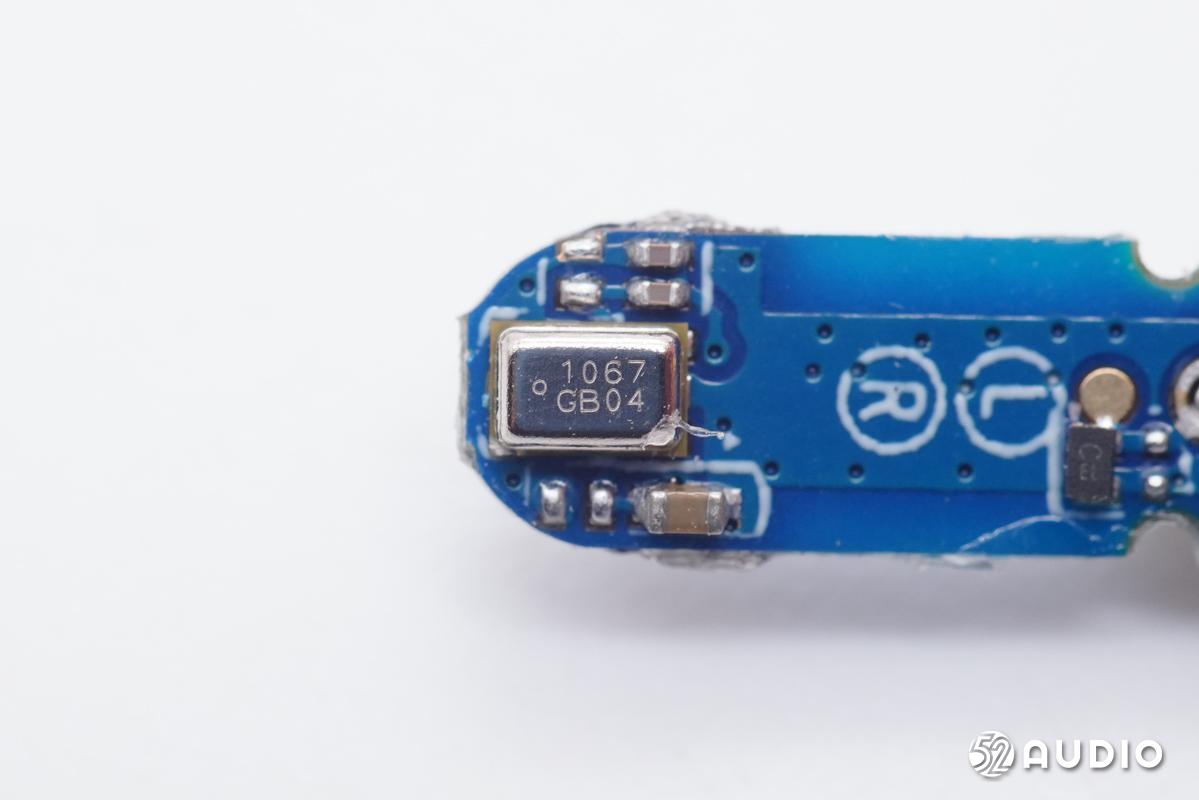

镭雕1067 GB04的MEMS麦克风，用于语音通话功能拾音。

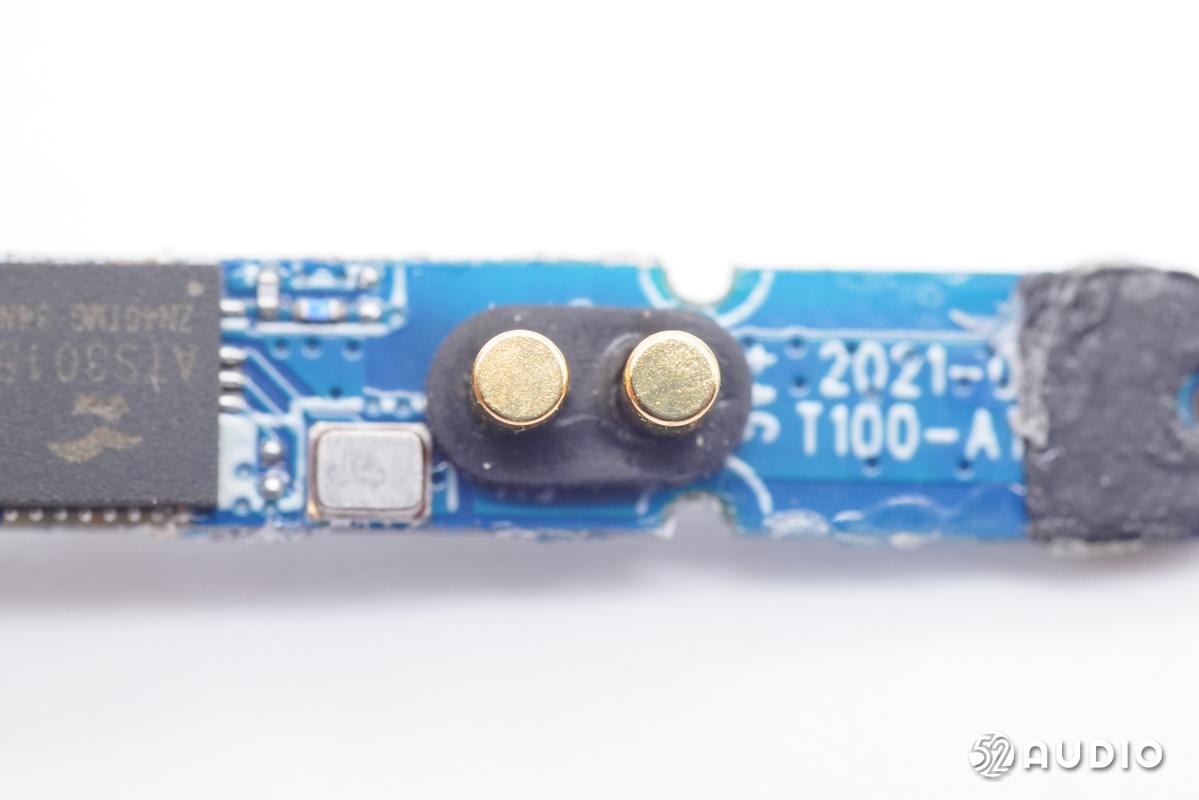

连接蓝牙天线的Pogo pin连接器。
连接触摸检测贴片的pogo pin连接器。

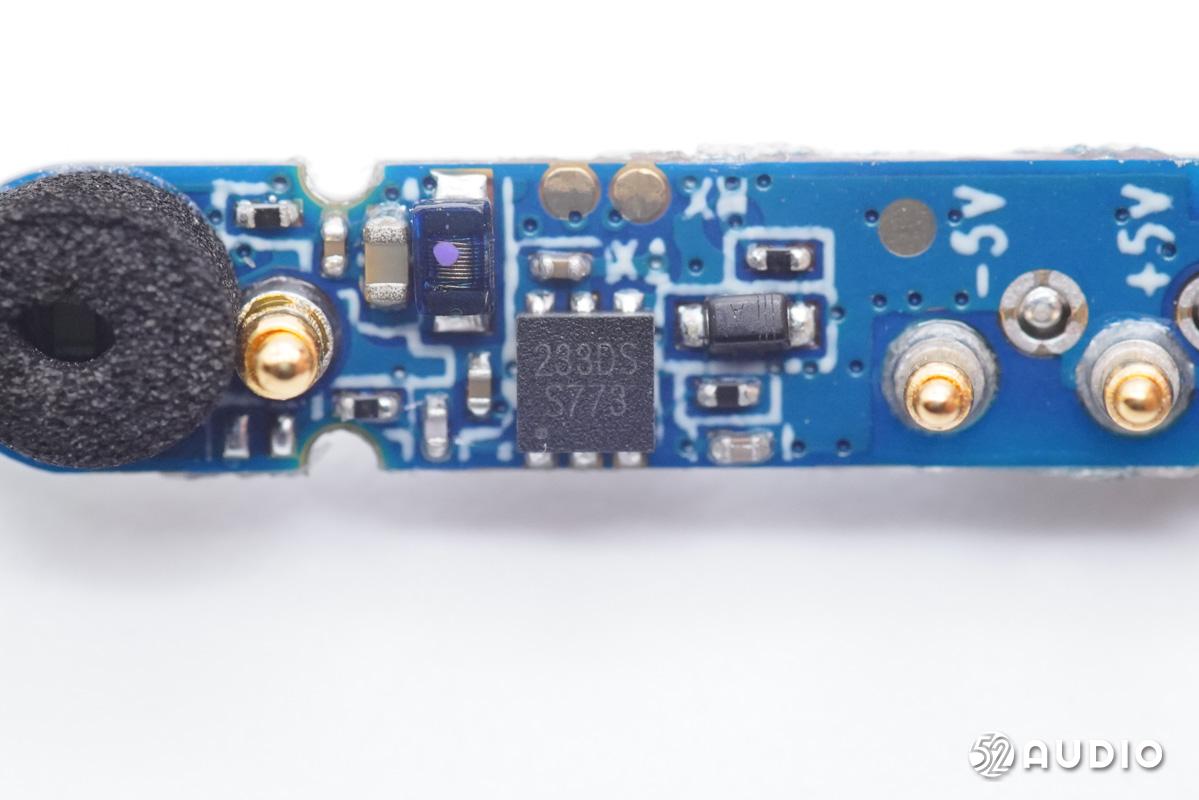

Vinka永嘉VKD233DS单按键触摸检测IC，用于触摸控制。

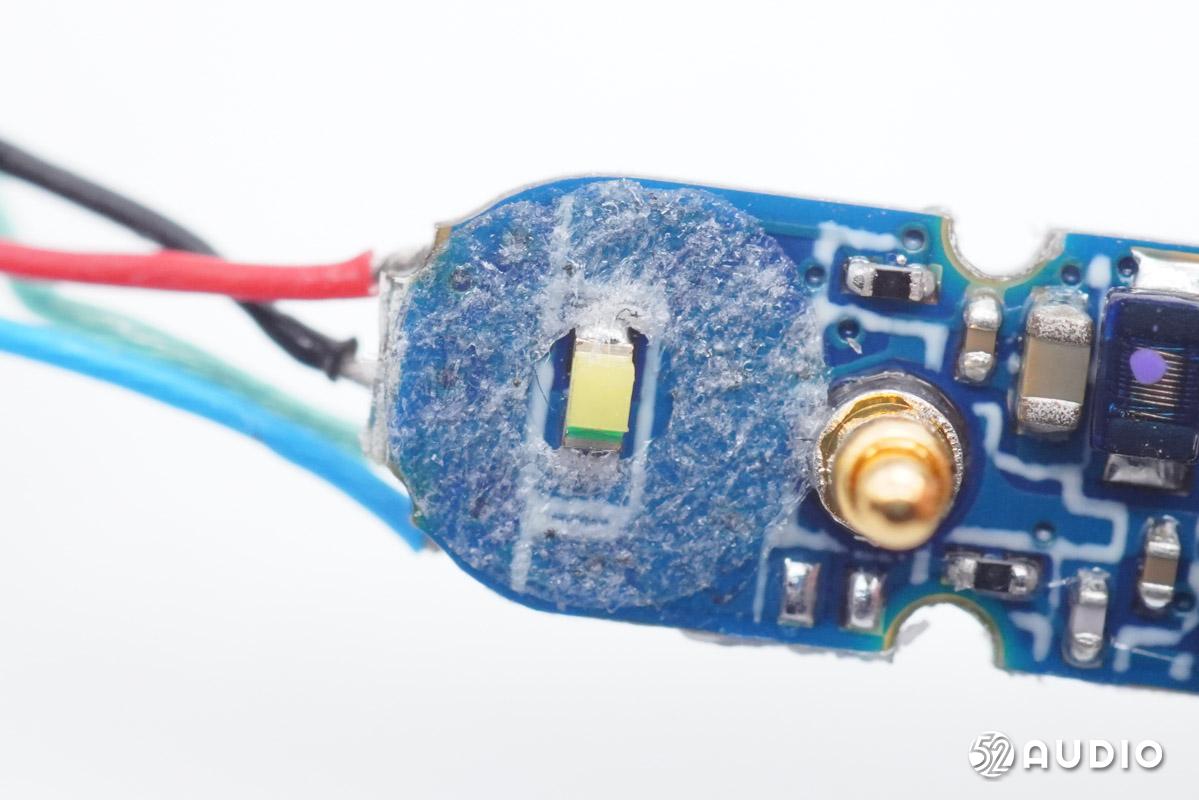

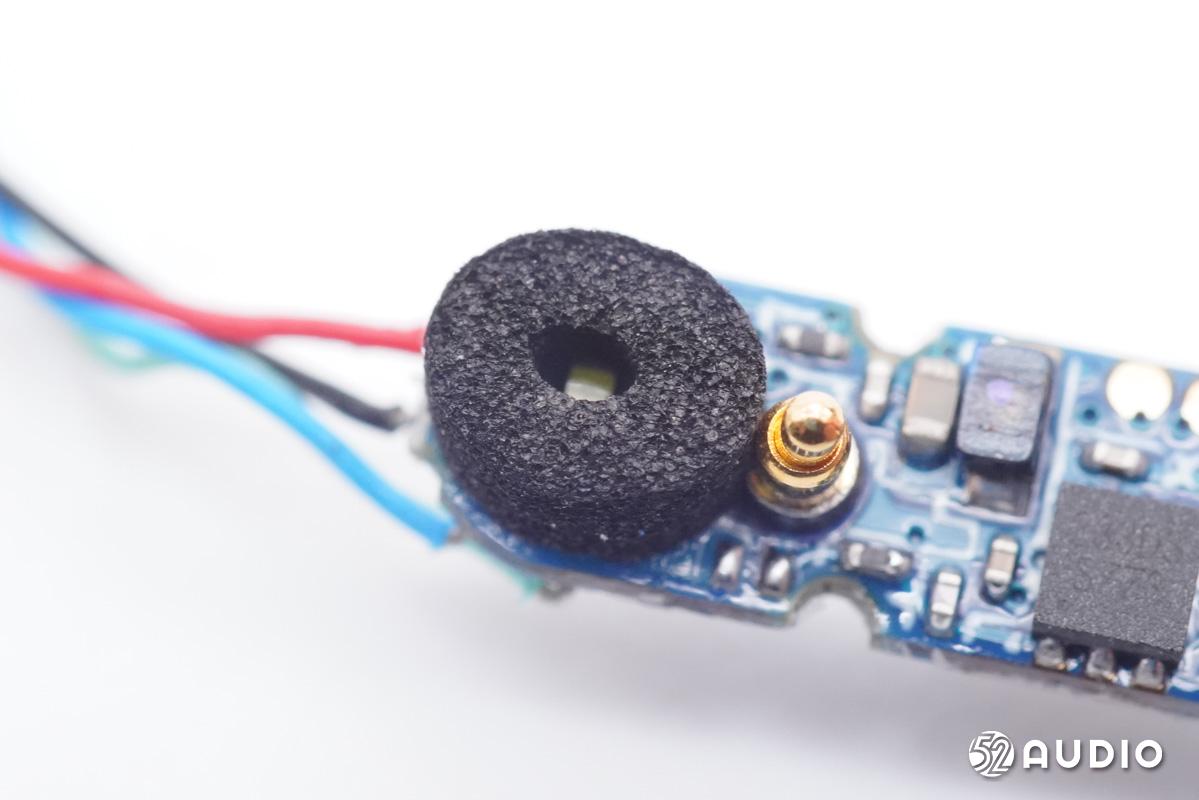

耳机指示灯设置有圆形黑色泡棉罩防止漏光。
耳机LED指示灯特写，用于反馈配对状态和剩余电量信息。
充电盒为耳机充电的金属铜柱特写，套有橡胶垫密封，防止进水。

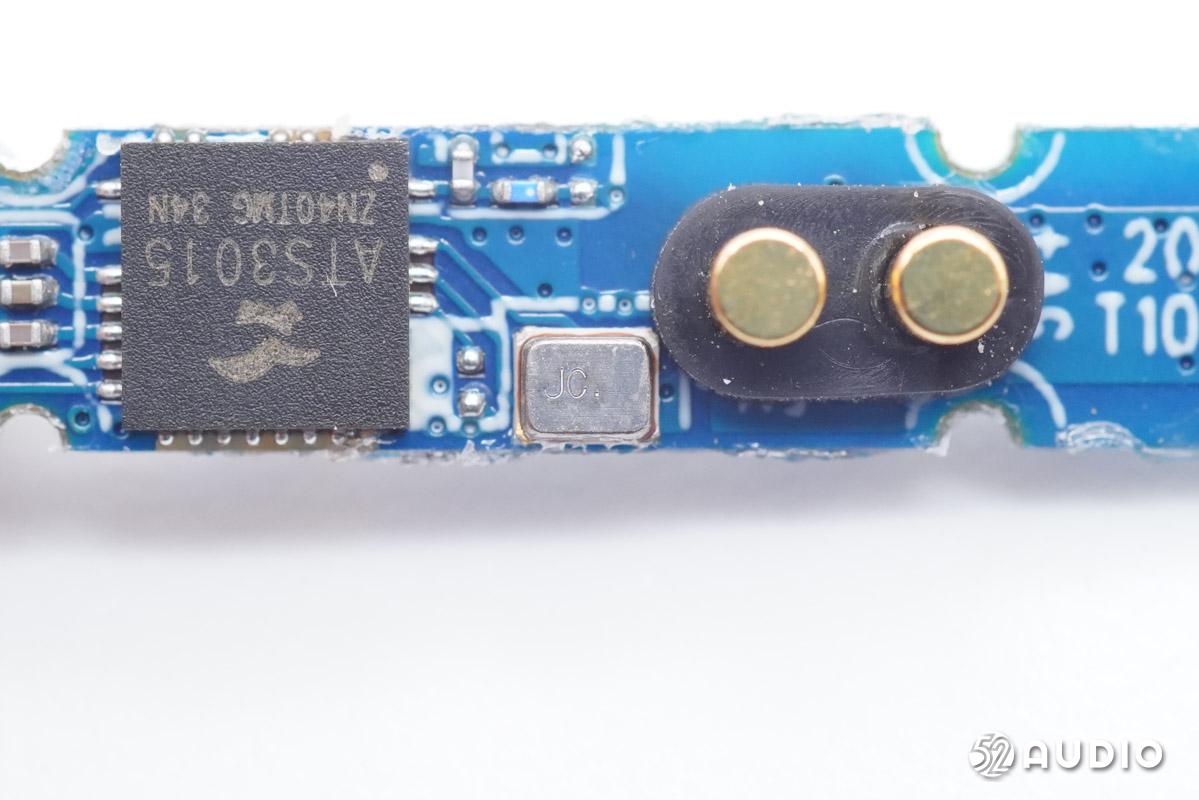

耳机内主控芯片采用了Actions炬芯科技 ATS3015 蓝牙音频SoC，具有高性能、低功耗、低成本等特点。内核采用RISC32 精简指令集结构，内置大容量存储空间以满足不同的蓝牙应用。支持蓝牙5.3双模，支持蓝牙音频*放播**，同时加载音效，支持蓝牙免提通话，回声消除和降噪算法。
据我爱音频网拆解了解到，目前已有小度、倍思、摩托罗拉、喜马拉雅、疯米、网易云、公牛、绿联、唱吧、RODE罗德等品牌旗下产品大量采用了炬芯科技的蓝牙音频主控芯片。
为蓝牙芯片提供时钟的晶振特写。
丝印01 C3的锂电保护IC。

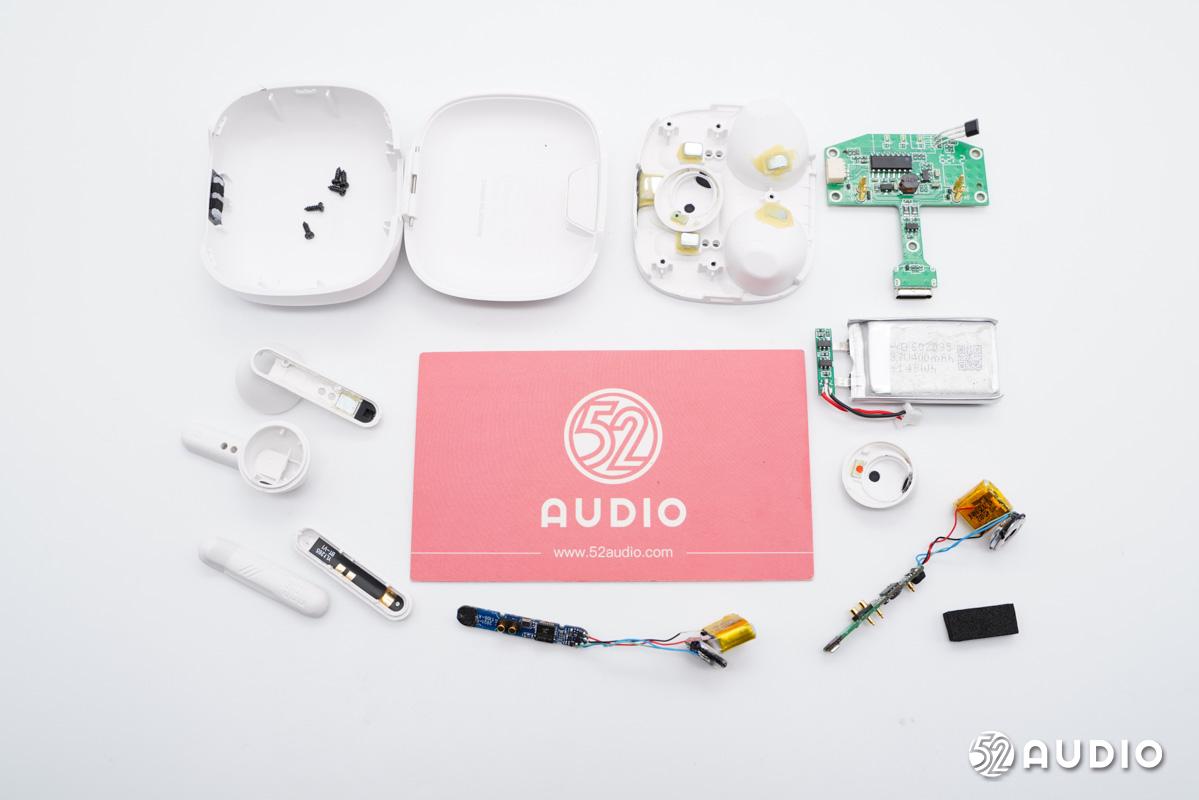

JBL C260真无线蓝牙耳机拆解全家福。
三、我爱音频网总结
JBL C260真无线蓝牙耳机在外观设计上，充电盒采用了体积小巧的圆角方形设计，亮面的钢琴烤漆工艺处理，机身触感光滑圆润，具有很强的质感表现。柄状的半入耳式耳机同样的小巧轻盈，纯白色配色机身，哑光材质，佩戴时尚舒适。
内部电路方面，充电盒采用了Type-C接口输入电源，内置锂离子软包电池容量400mAh，配备有电路保护板和保护IC，通过导线和插座连接到主板。主板上，配置了丝印843200ABA09的单片机，用于充电盒整机控制；以及霍尔元件，用于检测充电盒盖开关状态，实现自动连接和自动断连功能。
耳机内部采用了10mm动圈单元，35mAh软包电池，分别通过导线连接到主板。主板上，主控芯片为炬芯科技 ATS3015 蓝牙音频SoC，可支持蓝牙5.3双模，支持蓝牙音频*放播**同时加载音效。支持蓝牙免提通话，回声消除和降噪算法，搭配一颗MEMS麦克风，实现清晰通话效果。
