这两天半导体行业又出了一个大新闻,日本政府宣布将在美国的帮助下打造2nm工厂,这个消息看起来有点令人困惑,日本为什么敢挑战这样尖端制程?

有美国企业参与,2nm工艺能成吗?

目前,按照日本方面的说法,日本的目标是最快2025年,最晚2027年,打造一个2nm晶圆厂,目的是为了帮助美国和日本摆脱台积电的依赖。

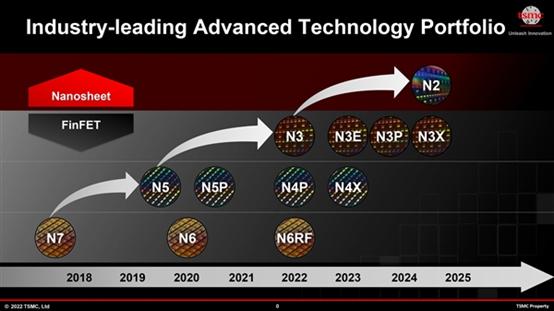

从时间节点上看,日本的这个目标看似有点过于宏大,就拿三星和台积电来说,这两家是目前全世界唯二正在研发尖端工艺的企业,3nm工艺最快要到2023年才能问世,2nm工艺如果没有遇到什么大问题的话,2024年下半年就可以实现量产。

台积电启动新技术进军2nm,2nm工艺新突破

但是日本又是个什么情况呢?日本目前最先进的晶圆厂为瑞萨电子拥有,主要生产的是车用芯片这样的产品,制程工艺相当于台积电40nm。乍一槛,日本要在3~5年打造实现40nm到2nm的跨越,这要用5年走完台积电和三星用了整整16年才走完的路。

但是从技术上来说,这并不是没有可能,首先日本虽然在制程上落后很多,但日本在半导体领域遍地都是“绝活儿哥”,很多本土企业本身就是尖端工艺供应链的重要成员,例如住友化学和富士胶片,是全球范围内EUV光刻胶的最重要光刻胶的厂商,再比如EUV工艺中使用的EUV光罩检测机,日本Lasertec工艺是全球唯一供应商,占有全世界100%的份额,这些企业和三星、台积电一直都保持着非常紧密的联系。

台积电启动新技术进军2nm,2nm工艺新突破

如果说三星和台积电是吃猪肉的人,那么日本企业就是一直看着猪跑的人。再者,开发尖端工艺也不需要从40nm起步,而是以EUV光刻机为核心去打造全新的生产线,直接开发先进制程,逐步晶体管密度和良率,而不需要像当年台积电一样,一个节点一个节点地慢慢爬。

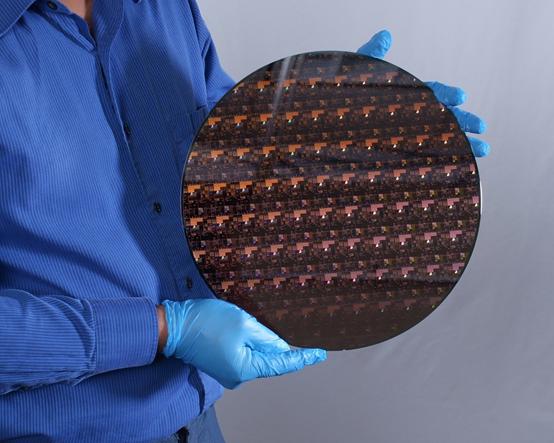

这次日本方面放出的消息还提供一份可合作名单,除了上面提到这些日本本土企业,还有很多美国企业,例如IBM、英特尔和应用材料,其中IBM在去年就开发出了基于GAA结构的原型芯片,每平方毫米内的有3,33亿个晶体管,是现在台积电5nm工艺的两倍,不过虽然是原型芯片,也说明IBM在尖端工艺有这不少的积累。

台积电启动新技术进军2nm,2nm工艺新突破

所以说,日本宣布最迟2027年搞出2nm芯片,从技术层面和供应链层面来说,还是很有可能的,但为什么说这条消息令人困惑呢?那就是接下来第二个问题。

尖端工艺研发费用巨大,日本要怎么解决?

大家都知道造一个芯片工厂是相当花钱的事情,日本官方表示可以出钱建工厂,还能掏钱支持研发,这里的最关键问题不是日本政府能不能掏得起这个钱,而是能不能把这个钱挣回来。台积电在日本的项目,日本已经花4000多亿日元,将近226亿元人民币,保守估计回本周期在5~8年左右。

但是,日本国内对28nm的需求相当大,尤其是日本新能源汽车,在未来对40nm/28nm的芯片需求量相当大,哪怕现在日本现在大出血,但是未来只要丰田本田的新能源车卖得出去,这笔钱就能挣回来,28nm工厂也能持续盈利。

台积电启动新技术进军2nm,2nm工艺新突破

但是事情放到2nm上就完全不同了,2nm晶圆厂的前期投资高达千亿元,这还只是晶圆厂本身的成本,包括工业区的电力和水源设施也要进行一并改造,又是一笔不小的投资。而且这还是在日本,人力成本和用电用水成本只会更高,保守估计会超过1300亿元人民币。

那么如果日本干脆投资不要了,要不惜一切代价造出个2nm晶圆厂出来,这还是不可行的。首先,先进制程工艺只有保证产量足够大,才能实现盈利,越先进的制程则要求工厂规模和产能越大,否则人力成本,设备折旧费用,能源成本都无法覆盖。

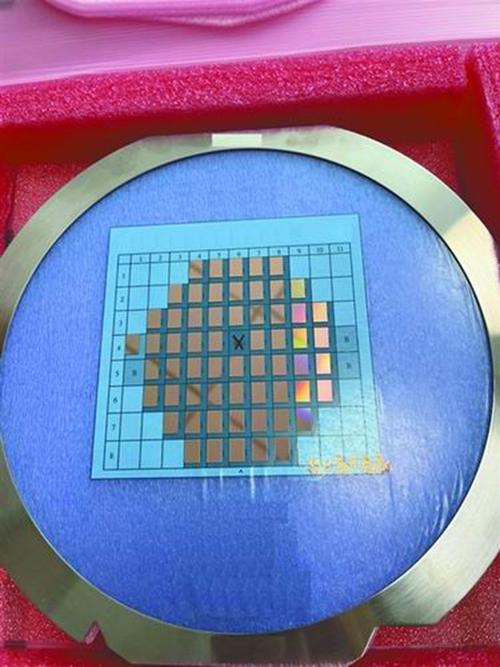

芯片在量产之前都需要进行流片,2nm的流片费用预计至少3.5亿元,这就意味着只有超级大厂商才有能力摊平流片费用,小厂商是没有资金搞2nm这样的尖端工艺的。

台积电启动新技术进军2nm,2nm工艺新突破

放眼全世界,出货量制程尖端制程的厂商一共有也没几个,瓜分PC和服务器CPU、GPU的英特尔、AMD、英伟达算一拨,造手机芯片的苹果、三星、高通、联发科算一拨,特斯拉这种研发能力极强、有能力自研驾驶芯片的汽车巨头勉强算一个。满打满算下来,全世界这样有能力导入尖端工艺的厂商也不到20个。

这也就意味着在28nm制程的市场可以养活中芯国际、台积电、三星、格罗方德,到了5nm、3nm、乃至2nm,全球市场也只能容纳台积电、三星两个晶圆代工厂。

所以关键问题就在这里,日本哪怕把2nm工厂造出来的,生产出来的芯片卖给谁?

全球先进格局是怎样的,先进工艺并不止三星台积电

像日本这样的例子不是个案,欧盟早在5年前就提出先进工艺独立自主的战略,当时的目标就是在欧洲本土打造5nm和3nm晶圆厂,况且跟日本相比,欧盟技术更强,拥有ASML光刻机厂商和比利时微电子研究中心,市场更大,有众多国际半导体大厂坐镇。就连欧洲都还迟迟没有动静,就跟轮不到日本了。

台积电启动新技术进军2nm,2nm工艺新突破

那么,放眼全世界,除了三星和台积电以外,还能不能容下其他的尖端工艺工厂,答案是还有,分别是一家企业和一个国家。

一家企业是英特尔,英特尔虽然近几年业绩不咋地,但是凭借自身的市场地位和市场份额,以及未来云计算和边缘计算以及人工智能的发展,市场对CPU、GPU的需求一直在增长,英特尔产品线非常丰富,有专门面向服务器市场的高性能处理器,和消费级市场的PC处理器,还有视觉处理器和一些商用产品,最重要的是这些芯片全部都可以拉高到3nm、2nm的水平。

仅英特尔自己内部就可以实现尖端工艺的自产自销,这是英特尔独一无二的优势。

一个国家就是中国,中国是全世界芯片消费量最大的国家,中国的市场规模超过2000亿,中国同时还是数字化发展最快的国家,随着5G的发展,全国各地都在建设计算中心,云服务中心,以及中国的汽车智能化发展也是最快,国内市场对先进工艺的需求越来越大。况且,中国目前有很大的独立自主需求,不存在说国产芯片造出来了没人买的情况。从之前中芯国际披露的信息也能看出,攻克先进工艺也只是时间问题,这是市场刚需,也是战略需要。

台积电启动新技术进军2nm,2nm工艺新突破

虽说中国目前的当务之急是解决成熟工艺的自给自足的问题,但是我们同时也希望中国早日在先进制程上有所突破,在国际供应链和市场上争夺到更多的话语权。
