曾几何时，我们花500大元买到一块希捷酷鱼80GB的IDE并口HDD都觉得是赚到了，而现如今500元能买一块阿斯加特的雷赤240GB M.2固态硬盘了，而1TB的机械盘也早已跌入300元大关，如果真心是HDD旁多，SSD如能为HDD作伴岂非乐事乎？Intel叫嚣的神奇傲腾不就是这么回事吗？

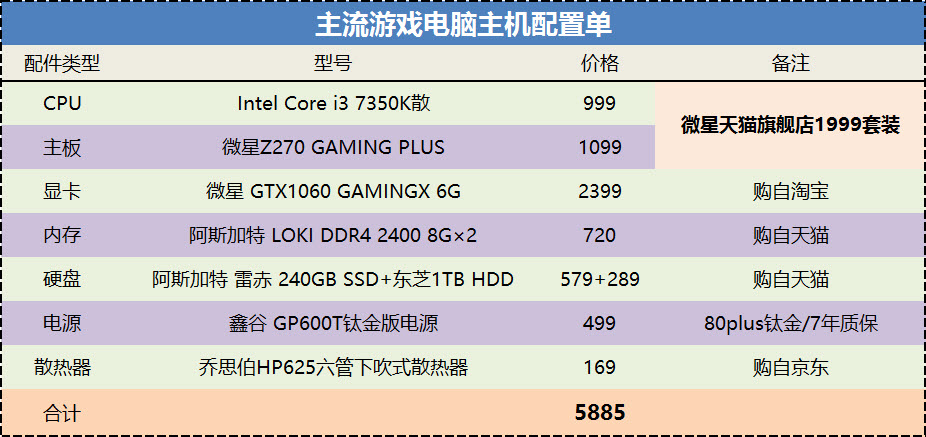

我们所推荐的此套配置中主板和显卡是两大亮点，首先主板+i3 7350K组成的一套性价比套装，i3-7350K和所有的i3一样仍为双核心四线程、4MB三级缓存，预设主频为4.2GHz，核芯显卡HD 630，热设计功耗60W，略高于其他标准版的51W，作为KABYLAKE的最新一个型号，它上市时间最晚，现在跌破千元也在意料之中。

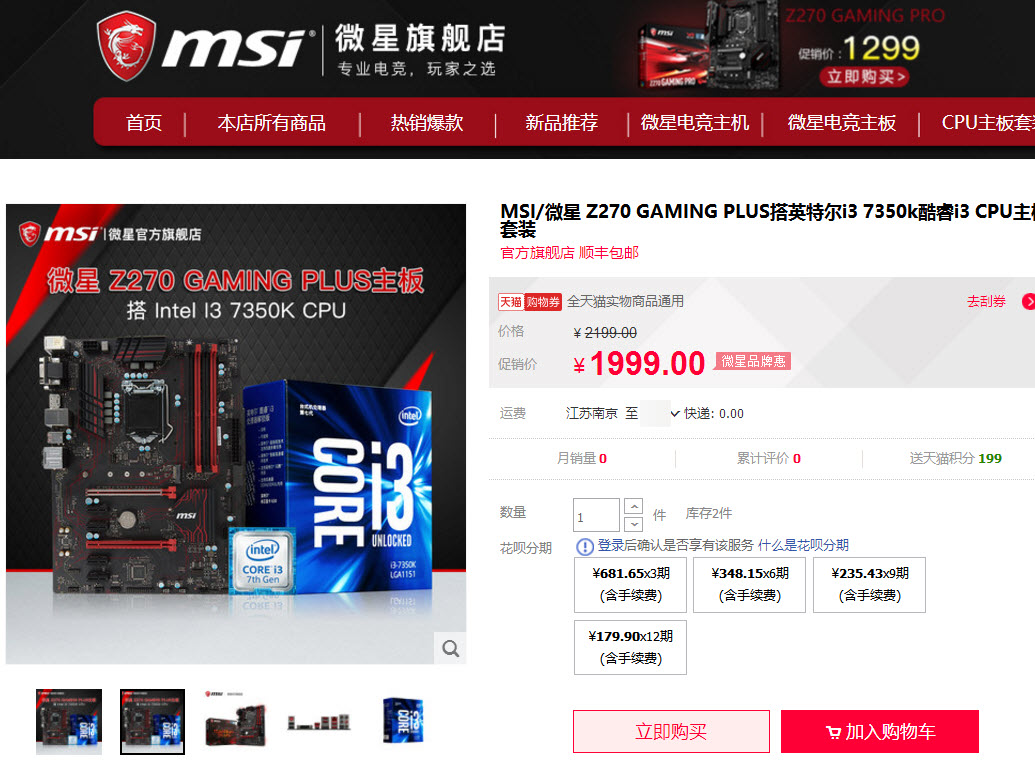

大家一定要去微星的天猫旗舰店看一下Z270 GAMING PLUS主板，现在正在做旗舰店会员大惠卖，天猫ID拍下来i3 7350K+Z270 GAMING PLUS的套装价位1999元，这个价对于一款一线大厂的主力Z270主板来说价格非常实在了！

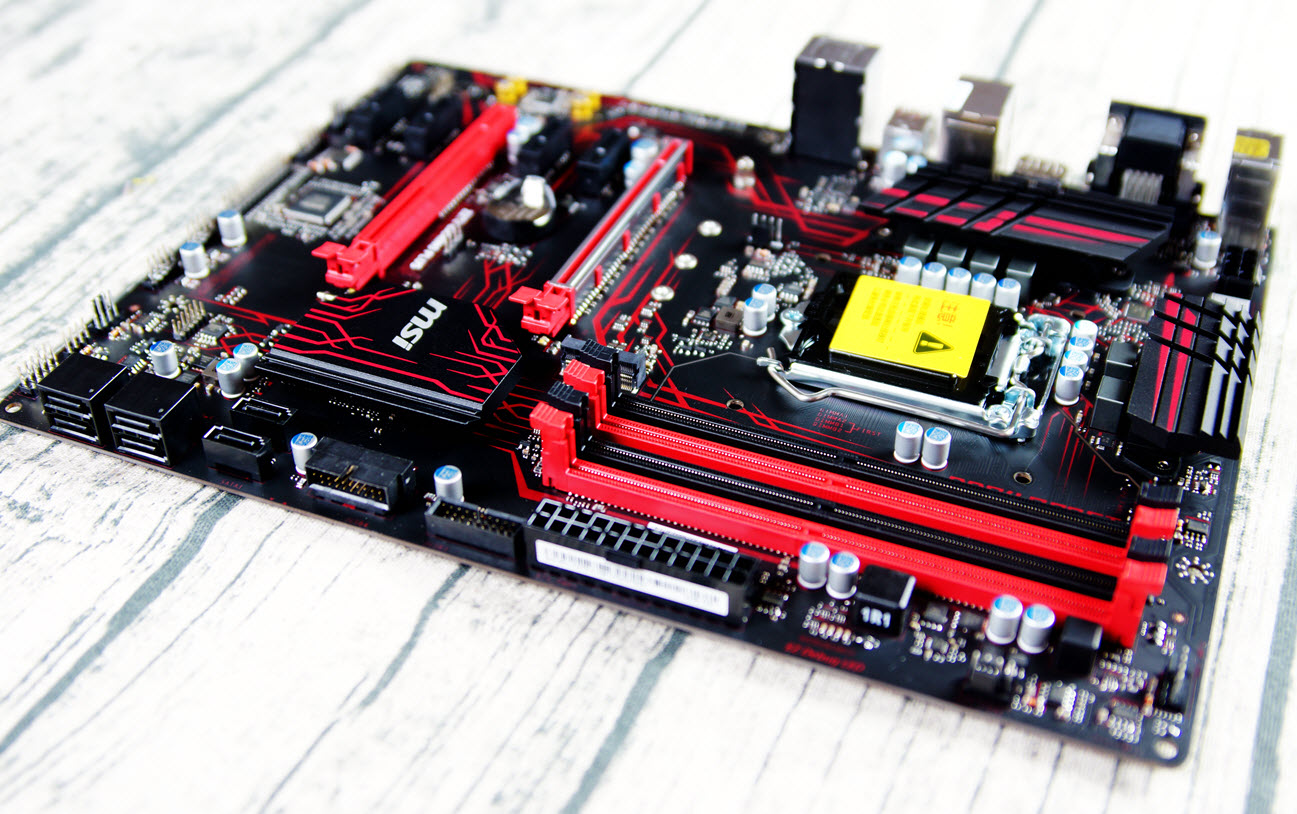

Z270 GAMING PLUS主板，定位主流主打性价比，但用料不俗可满足绝大多数的游戏玩家需要。这块Z270 GAMING PLUS是今年2月中旬正式发售的，国际售价在120-140美元之间，保持在1000元以下，主攻主流中低端市场。它延续了微星GAMING的黑红双色设计，只是此款Z270 GAMING PLUS主板的视觉效果更加出众，并且在主板上搭载了黑红双色的钢铁装甲组件、第五代军规组件、*四代第**音皇以及M.2接口等系列技术及设计应用。
微星的Z270 GAMING PLUS主板是其主流型号中的拳头产品，长期在各大电商的Z270主板综合销售页名列前茅，其与KRAIT银环蛇系列共同组成微星主流平台的两根定海神针， 微星Z270 GAMING Plus属于GAMING PRO系列，沿用了上一代的黑红经典配色，PCB印有大量纹路，寓意科技感。散热模组没有背光，不过侧面和音频部分辅有背光灯装饰，算不上出彩也足够用，需要RGB华丽的可以PASS掉了。

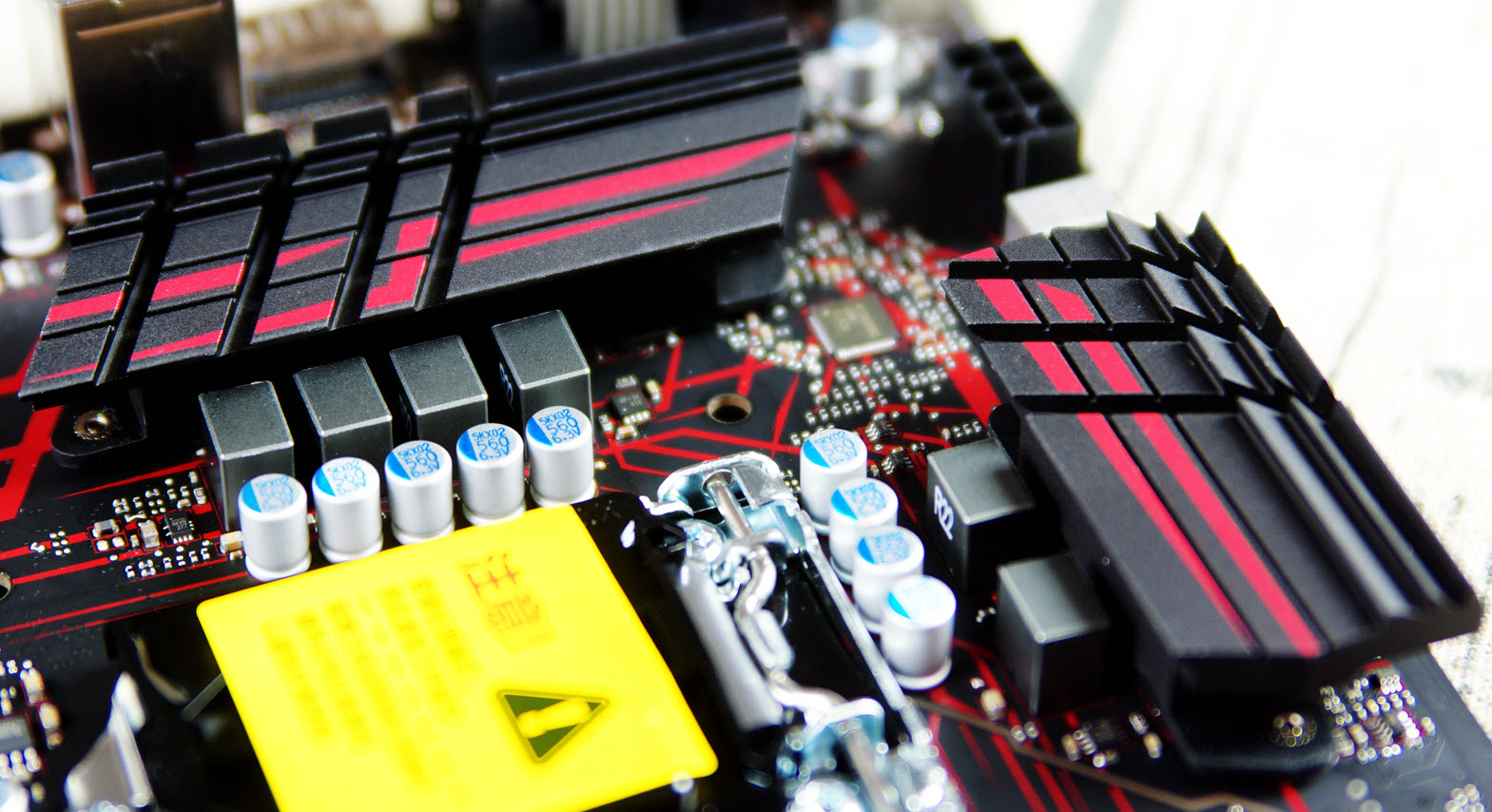

Z270 GAMING PLUS主板作为一款支持超频的主板，它的CPU功电绝对是强悍的够玩了，在200系列平台上微星全部使用纯数字控制芯片，而银环蛇标配了4+2相供电，采用的是五代军规用料，全封闭的铁素体电感配黑化日产固态电容，配上非常厚实的双色铝制MOS散热片，采用纯数字控制将实现CPU超频电压的精准度。这样的高规格CPU供电用来配7700K真是珠联璧合。

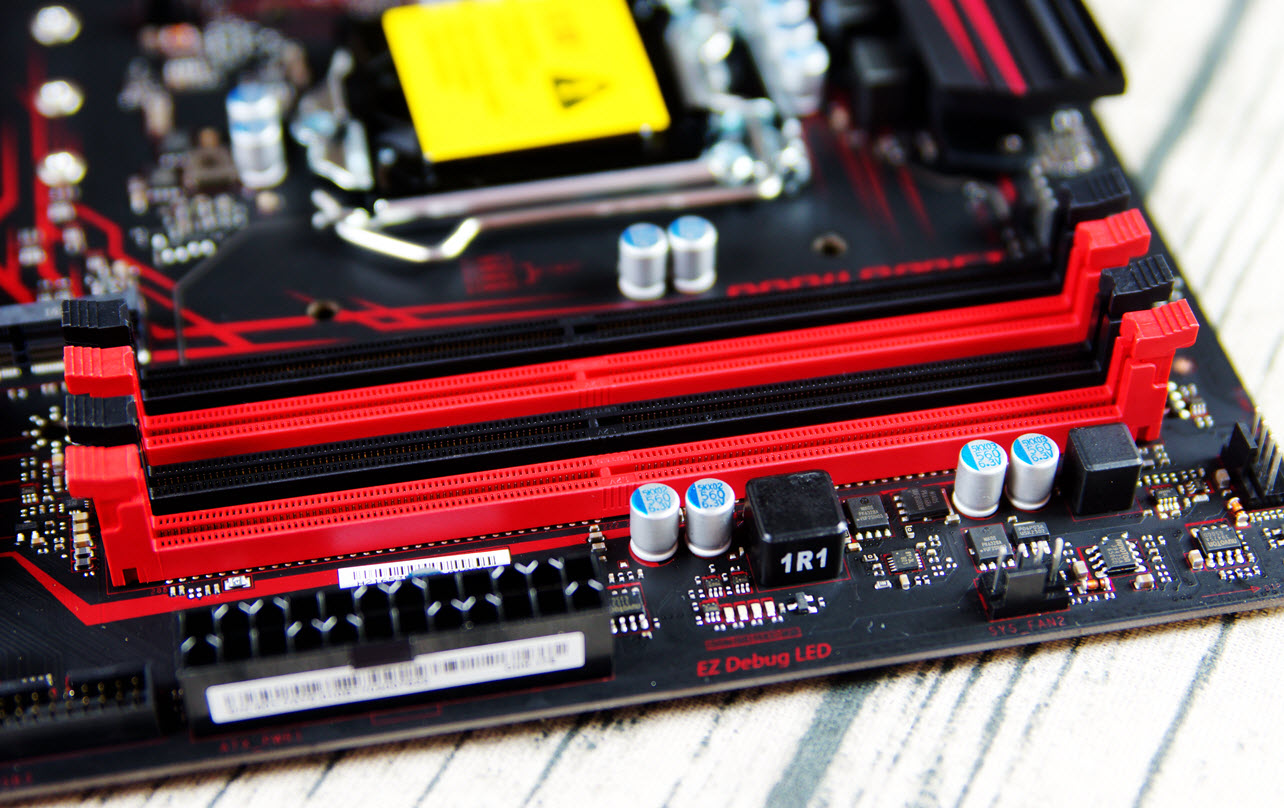

Z270 GAMING PLUS主板配置了黑白双色的四条DIMM，最高能支持DDR4 64GB的容量，在内存超频设置上Z270 GAMING PLUS主板的图形BIOS能提供最高对DDR4 3800(OC)的支持；支持 Intel Extreme Memory Profile (XMP)，再加上微星专利技术的DDR4 BOOST内存动态加速技术的整合，使得Z270 GAMING PLUS的内存性能能在后台对游戏流畅度自行优化，这对于游戏迷们来说是天大的好消息，但是对于挖矿有没有帮助还真不好说。

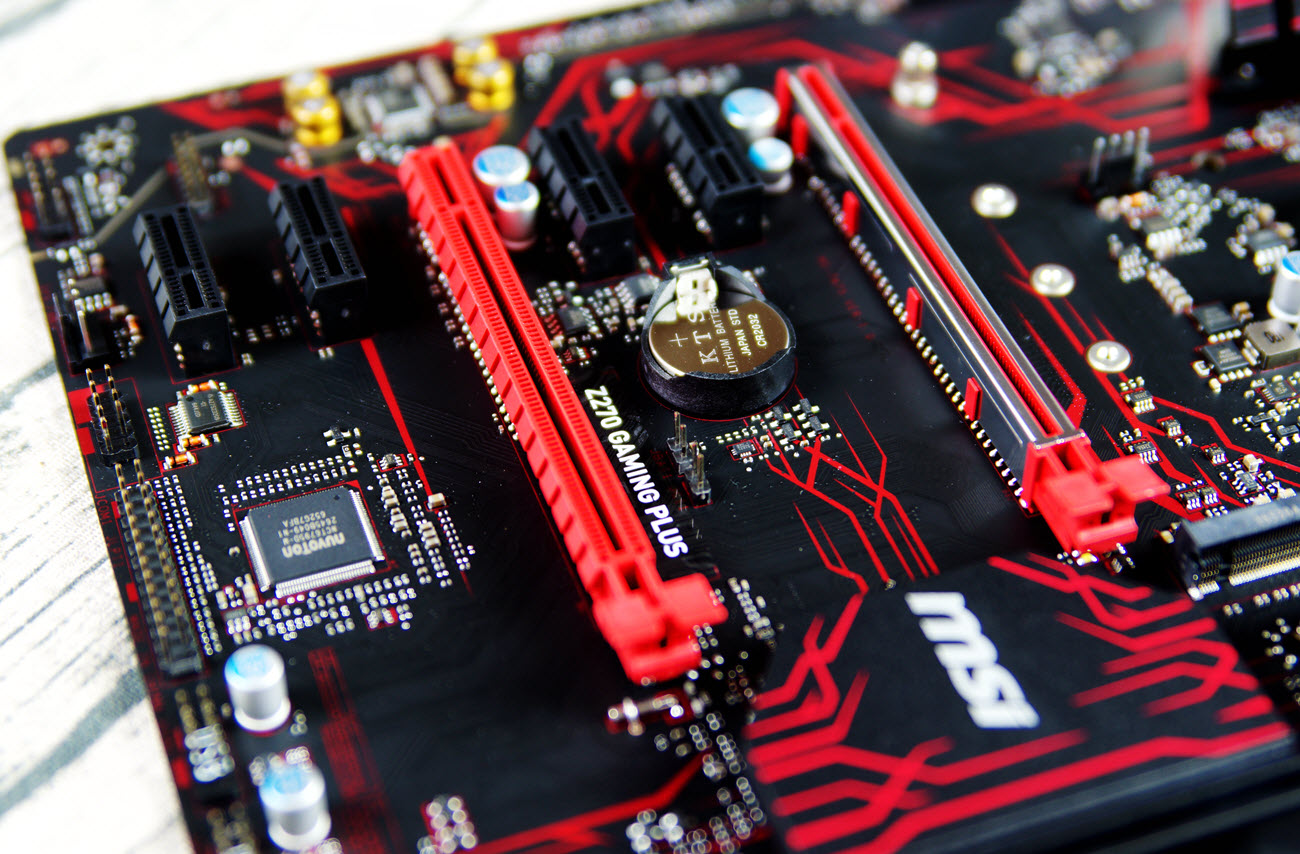

在扩展方面的优势恰恰是我推荐它的主要原因，它提供有2条PCI-E x16和4条PCI-E x1插槽的2+4配置，可用于组建双显卡的AMD CrossFire系统，主PCI-E 3.0 x16插槽上带有铝合金包边保护，高颜值和保护性都做到了。背面的焊点上有加强，显卡接口的承重力比一般的增强了35%。这样强的扩展能力，原生的2条PCI-E x16插槽则是解决了大问题。

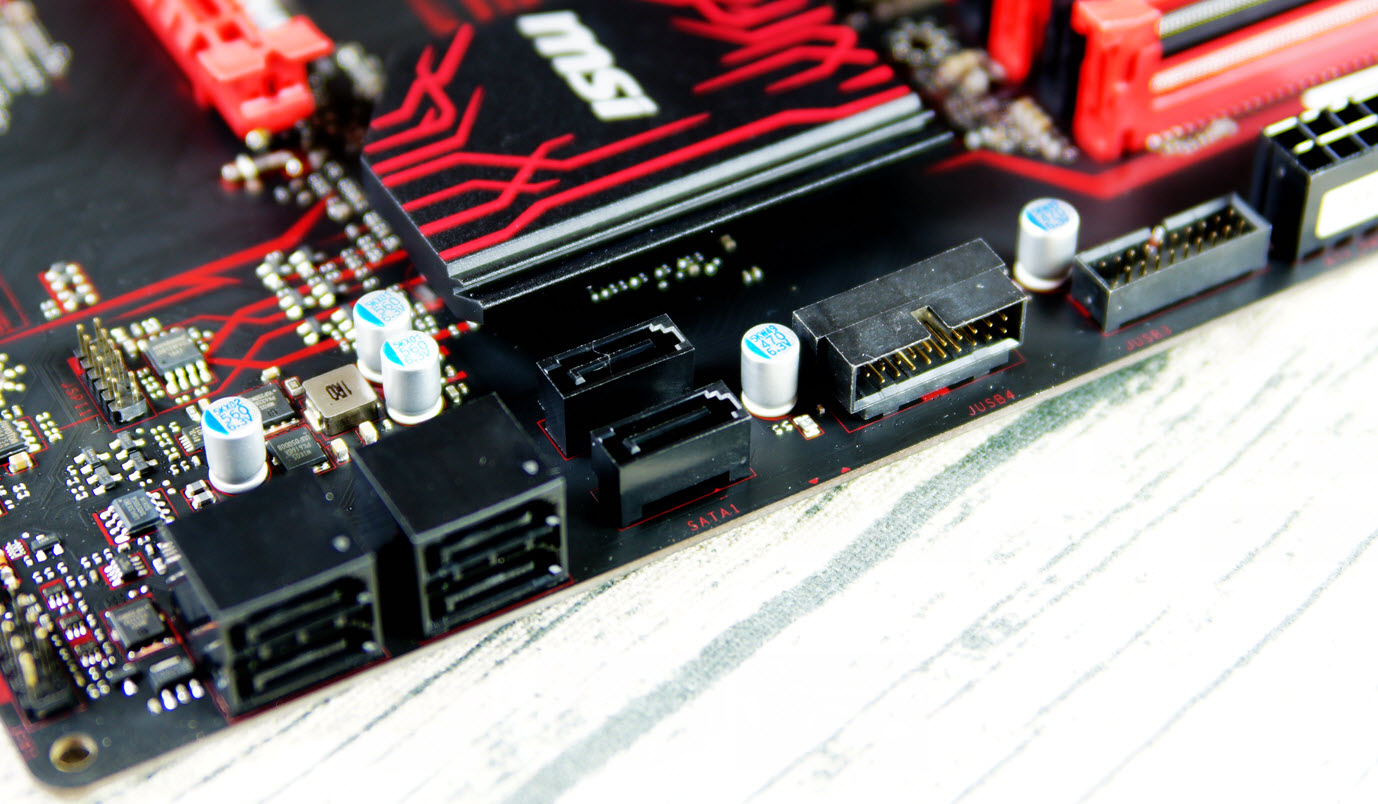

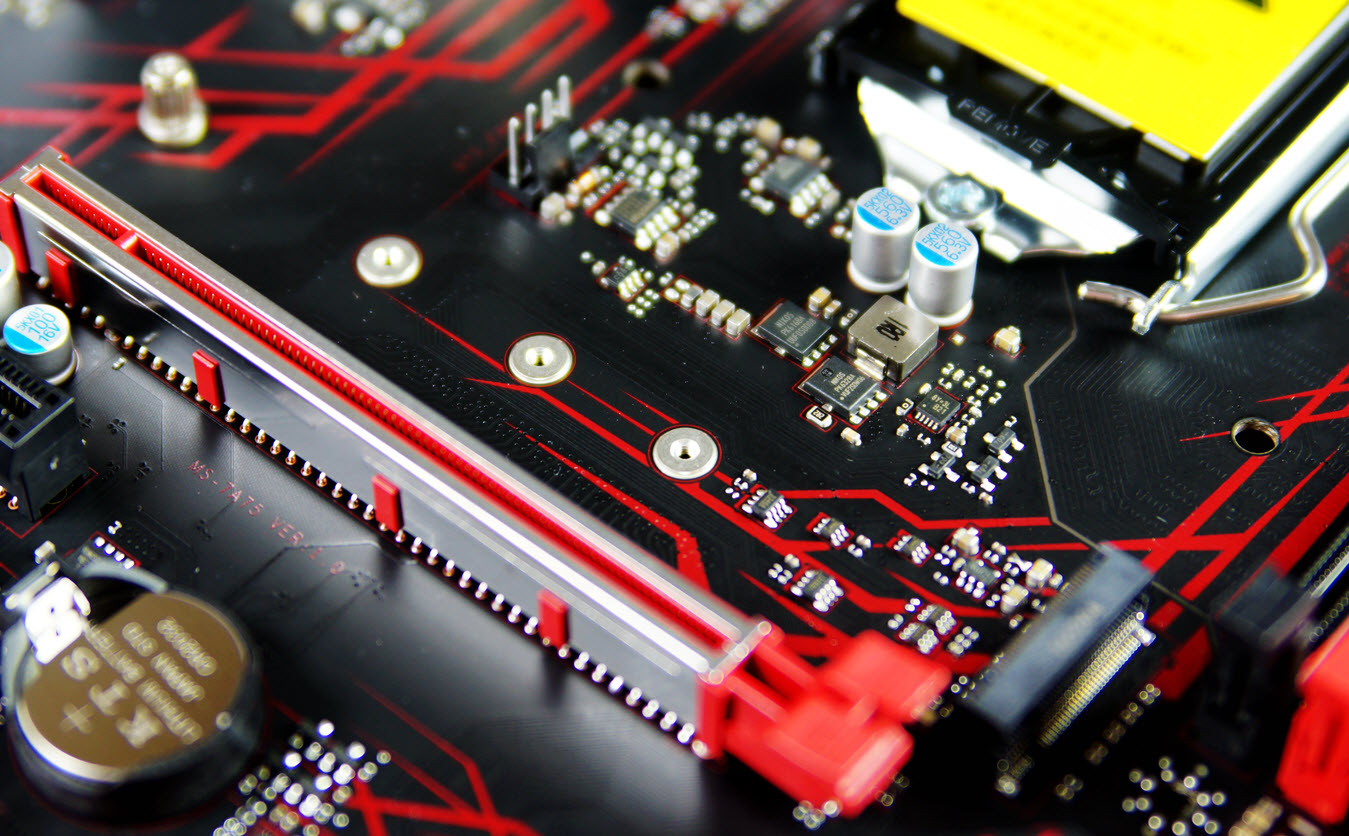

Z270 GAMING PLUS主板配备一只能支持2242、2260、2280、22110四种尺寸的M.2 SSD和Intel最新发布的Optane存储技术。此外还配备了6个SATA 6Gbps接口，有竖列和横列两种排放，方便不同玩家的需求。

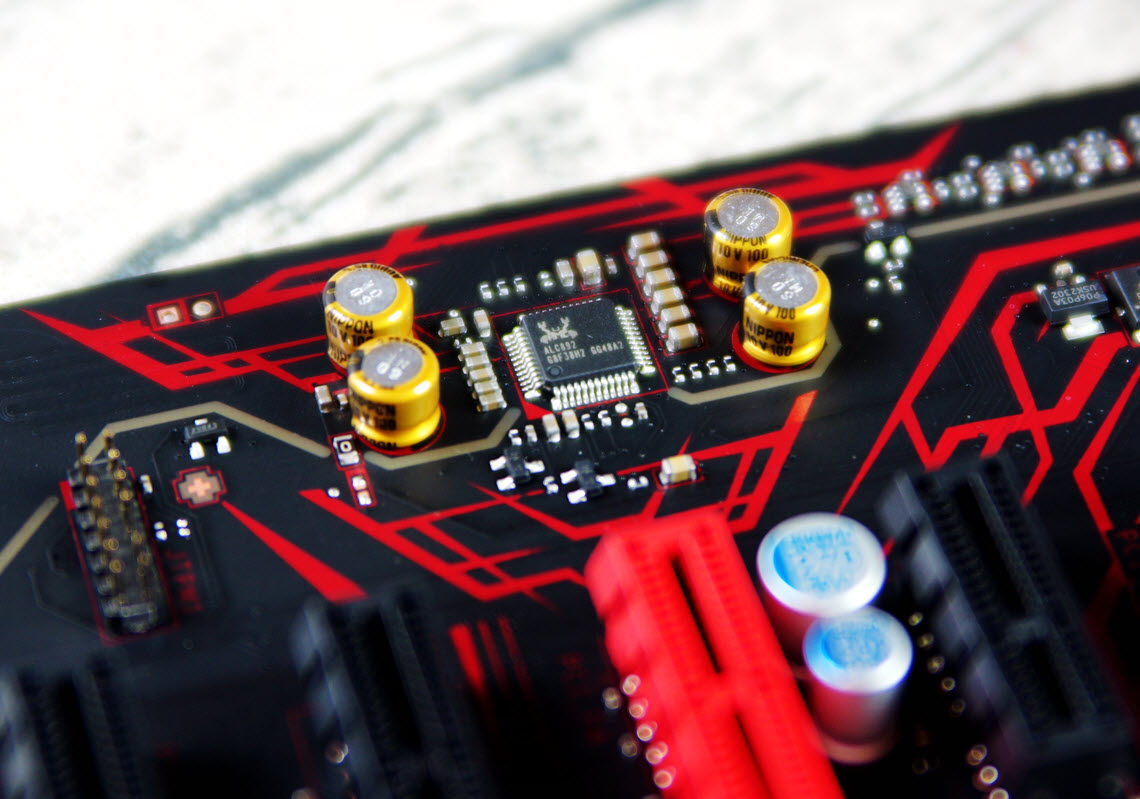

Z270 GAMING PLUS的音频方面毫不逊色，配备AUDIO BOOST音频模块，该模块拥有*四代第**音皇技术，模块四周还带有专业液态音频电容辅助提高音频纯净度。共计9颗音频专用的尼吉康电容和高大上的电磁屏蔽罩，使得音频传输的纯净度相当高。

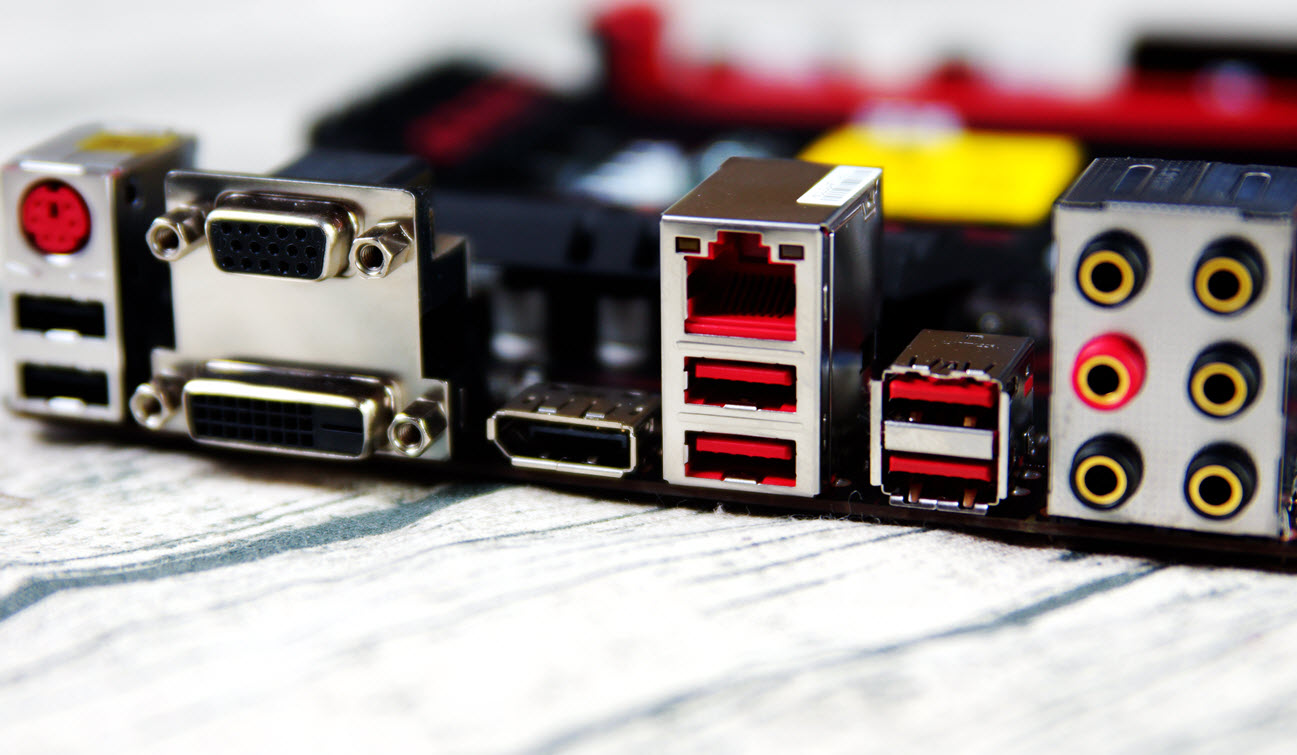

背部接口部分，这款主板配备了一个键鼠通用PS/2接口，两个USB 2.0四个USB 3.0接口，两个Lightning USB 3.1 Type-A/C接口，一组DVI/HDMI视频输出接口，一个RJ-45网络接口，一组音频接口。接口数量相对丰富。总的来说Z270 GAMING PLUS对于业余矿厂还是专业矿工，它都足够应对。
本次将为大家评测的是国内存储厂商阿斯加特推出的阿斯加特雷赤 240GB SSD。作为阿斯加特第一款SSD产品，这款雷赤给大家留下的印象就是沉稳，干练，性价比很高，同时性价比不错，实现低价SSD板载化的梦想。

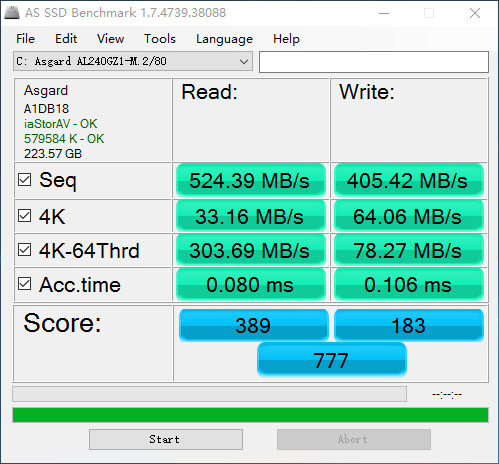

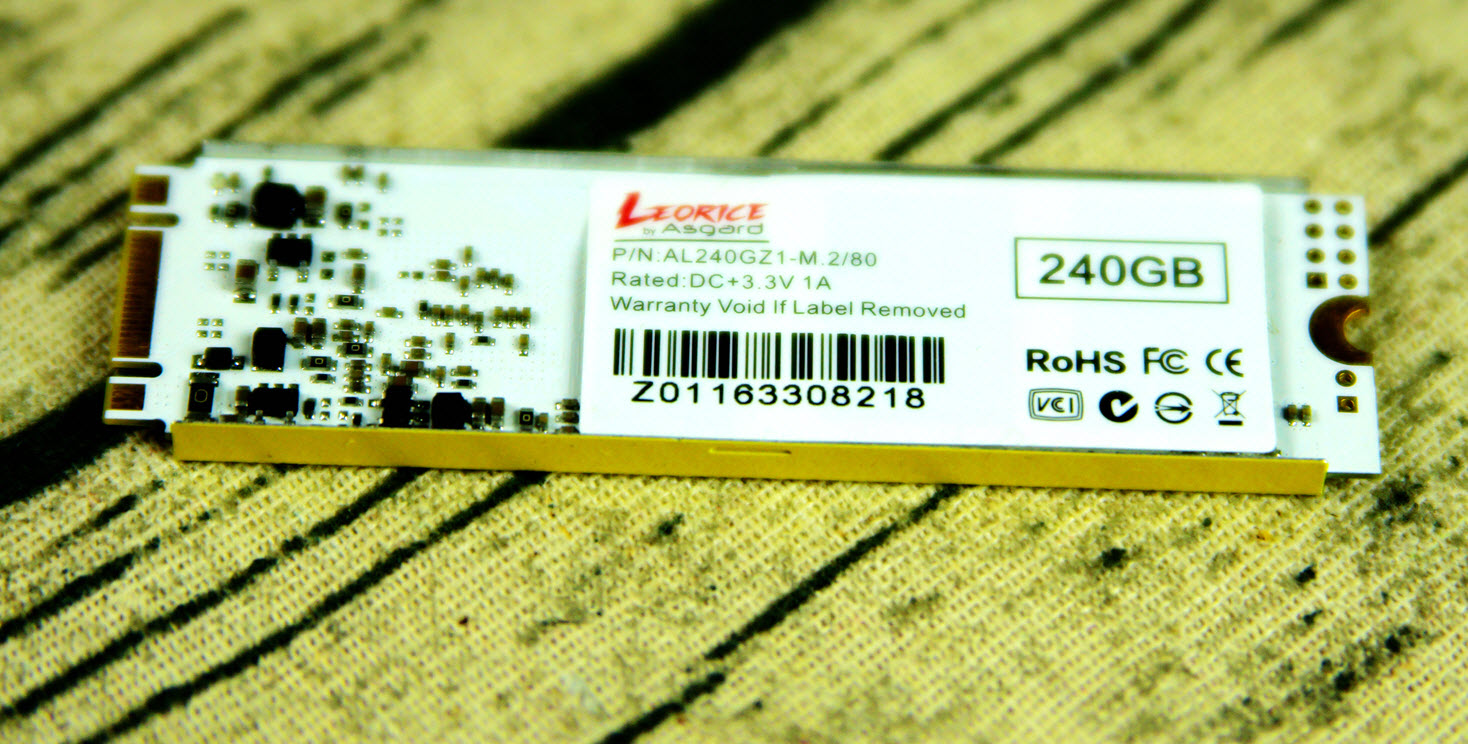

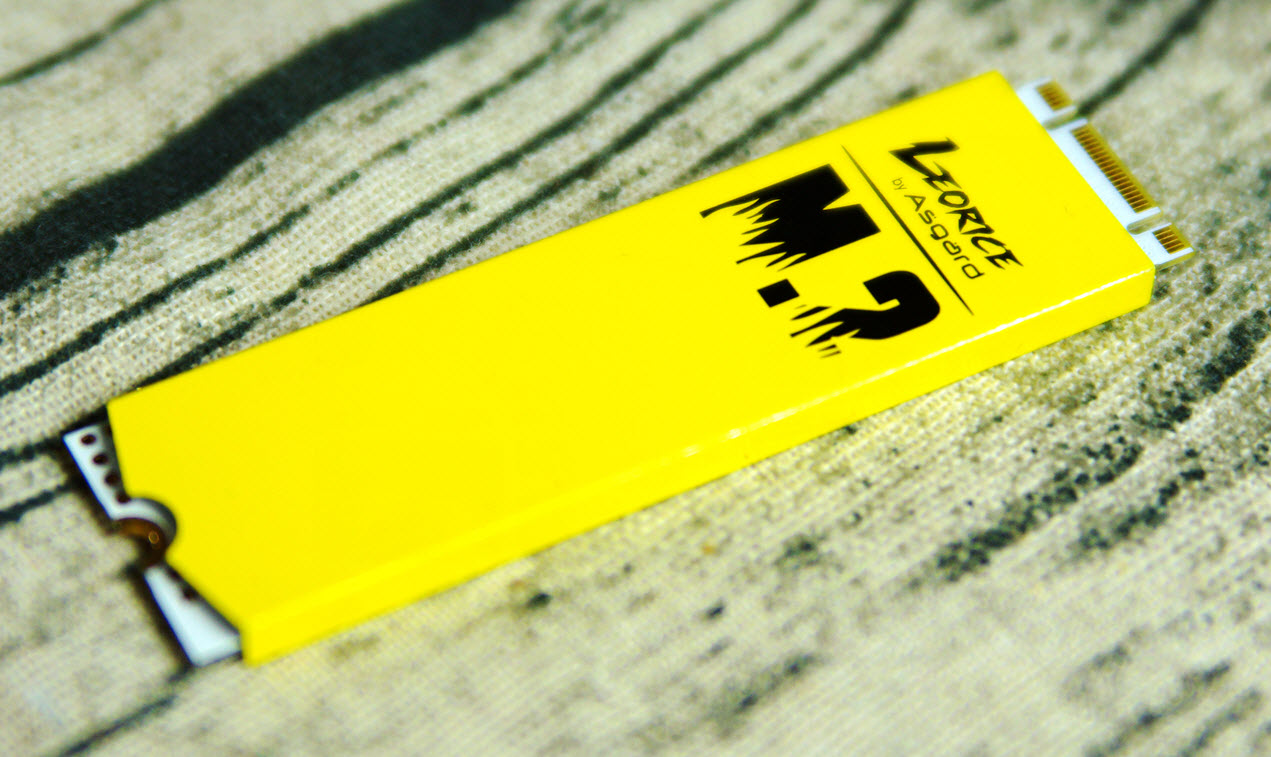

阿斯加特雷赤LEORICE系列Z1 240GB M.2 固态硬盘。此款阿斯加特雷赤固态硬盘，在接口上采用业界主流的M.2接口，支持AHCI传输协议，理论最高读写性能6Gbps。在尺寸上，则是采用业界通用的2280大小，即22mm宽，80mm长。
在主要元器件上，采用慧荣科技SM2256K主控芯片，此款主控主要特点有，支持1X/1Y/1Z等MLC/TLC颗粒，最高支持4通道传输数据，最大理论读取速度为524MB/S，最大理论写入速度为400MB/S，专利的NANDXtend技术，号称“可以让TLC SSD的耐久度提高至原来的三倍以上”，以及支持LDPC ECC校错机制，支持DevSleep省电模式等。

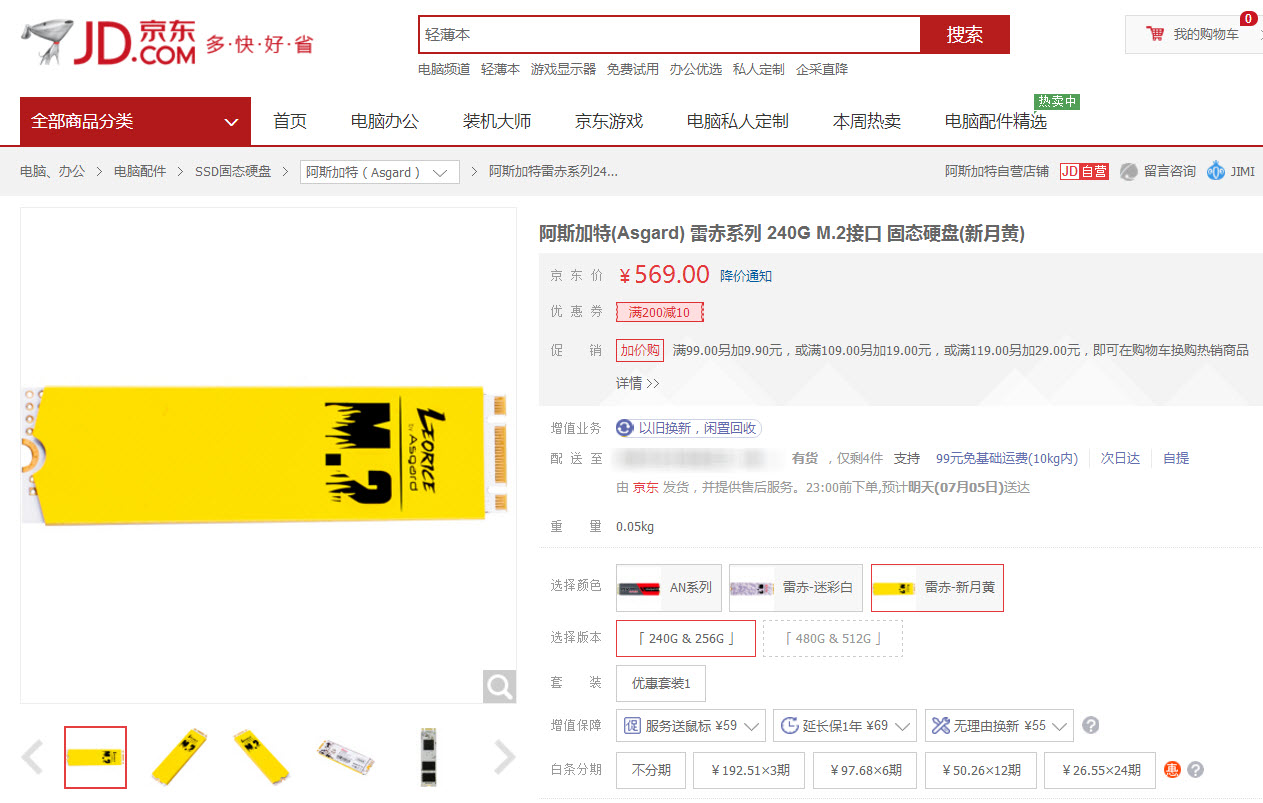

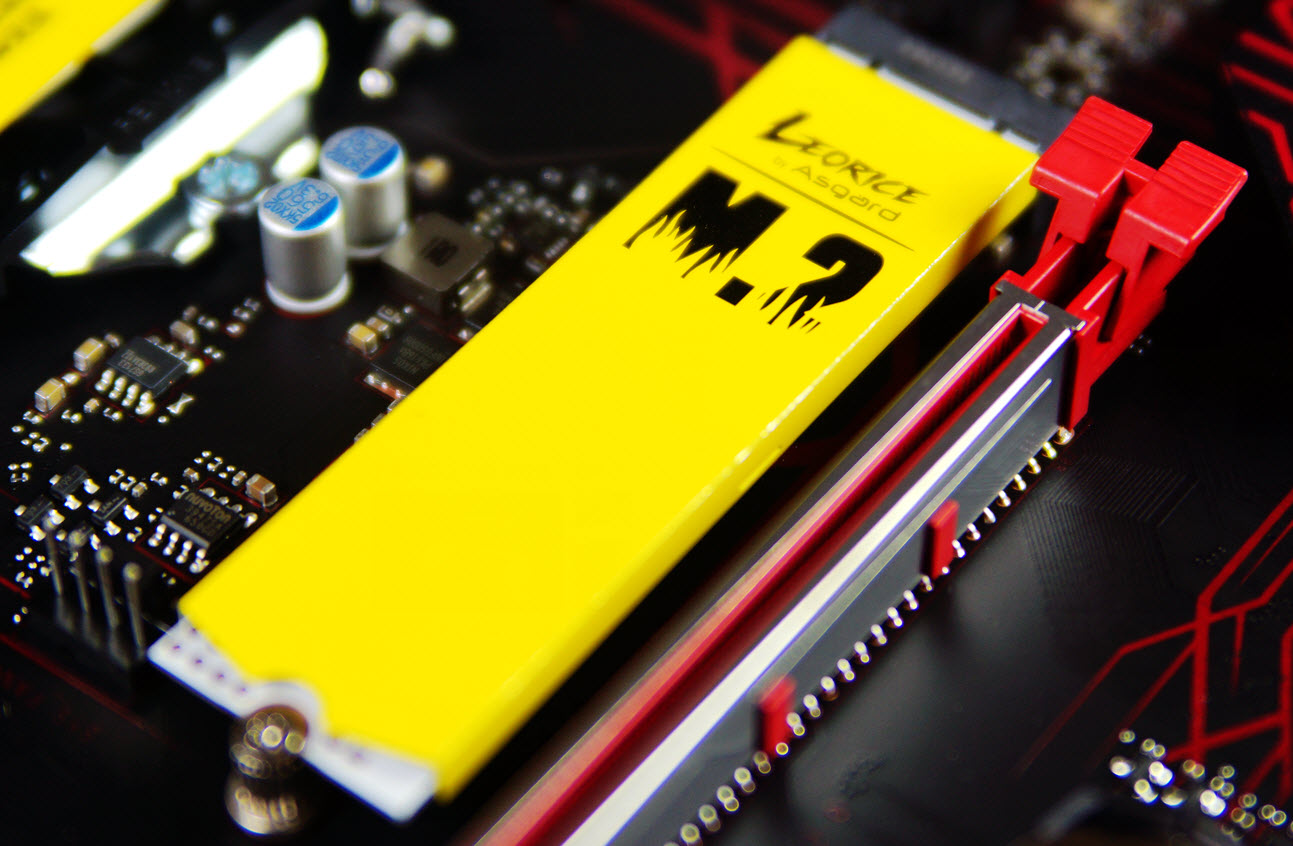

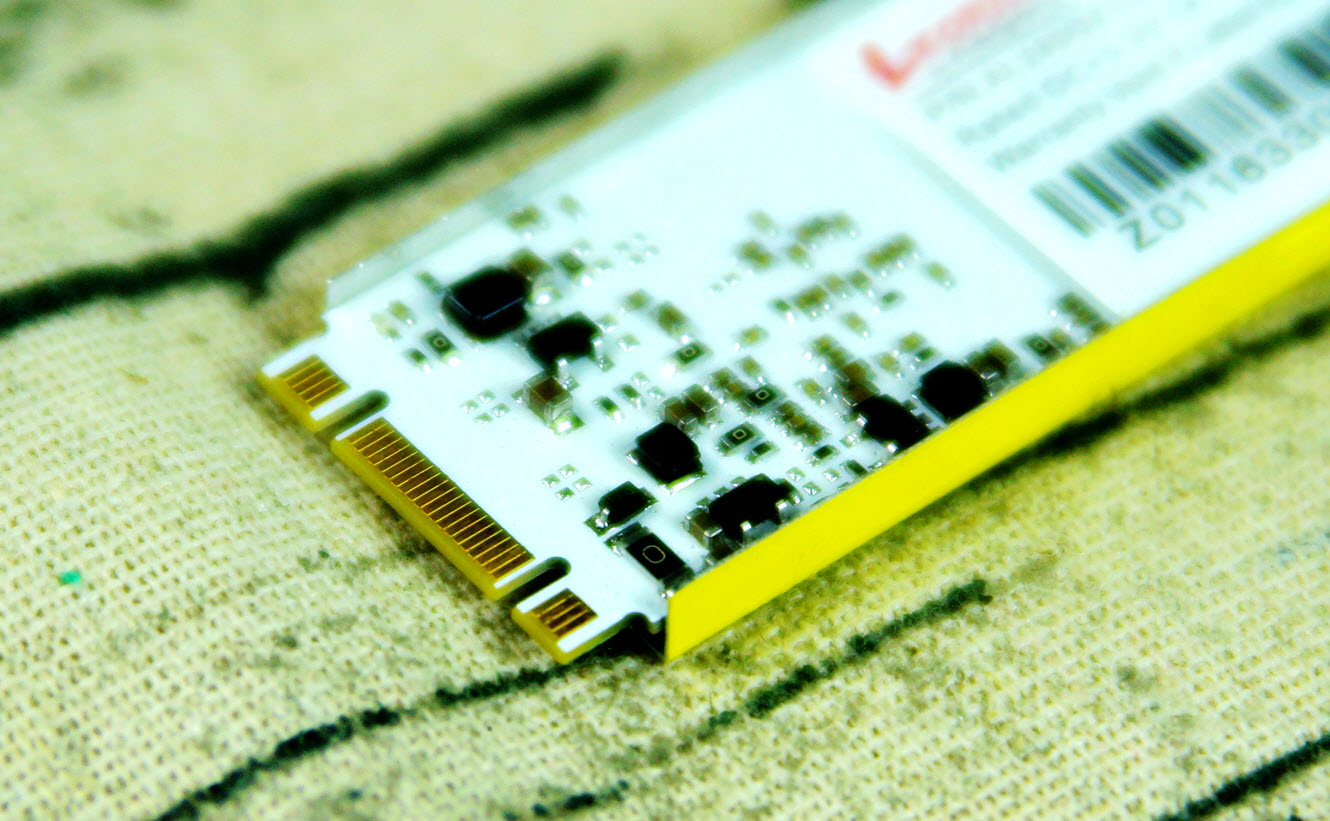

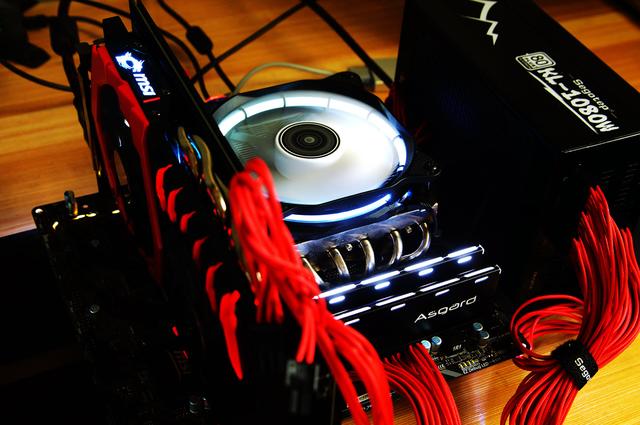

在颗粒上，则是采用闪存大厂镁光旗下第二品牌SpecTek公司原产的、编号为PFB66-10AL的TLC闪存颗粒，单颗容量64GB，共4颗，总容量为256GB。在缓存上，则是采用南亚科技编号为NT5CB256M16DP-EK的、容量为256MB的缓存颗粒。细节部分，采用信仰白色PCB板，双面设计，接口处分布大量各类电容元件，用于散热和保护；在M.2接口的另一端，则是留有半圆螺丝口，用于固定在主板插槽中。值得注意的是，它还是目前市场上唯一的带马甲的M.2固态硬盘，新月黄、迷彩白两款颜色可供大家选购。再为大家奉上一张上机图，有了它，开机时间几秒钟不是梦！

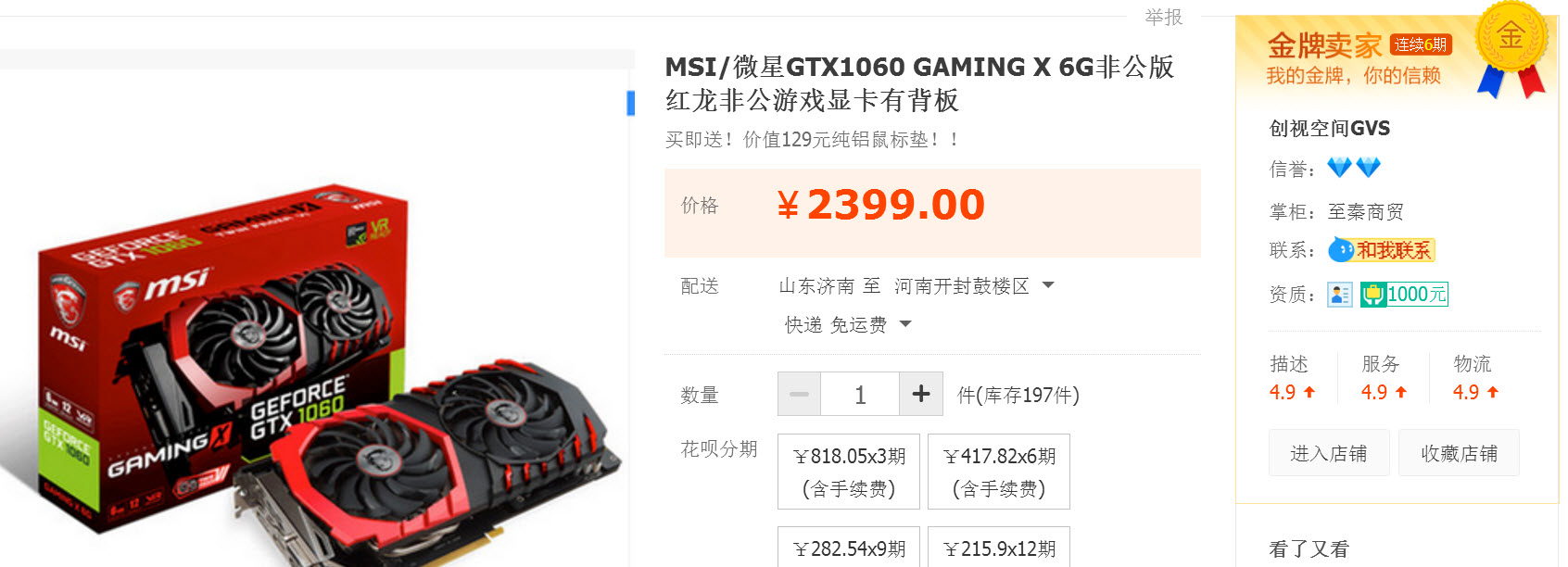

大家看看上图的GTX1060 GAMING X是什么意思？第一这意味着矿工抢购造成的涨价得到了遏制，近月余的显卡荒应该是要过去了；其次就是微星的GTX1060 GAMING X红龙6GB显卡的售价已经开始下滑，此前的GTX1060 GAMING X售价在2799，现在已经实现了2399有现货包邮了。

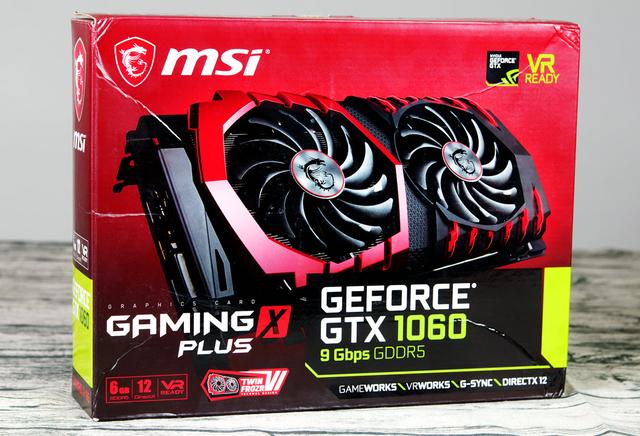

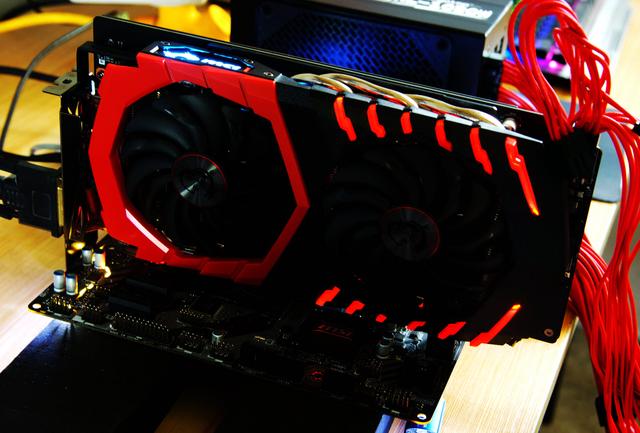

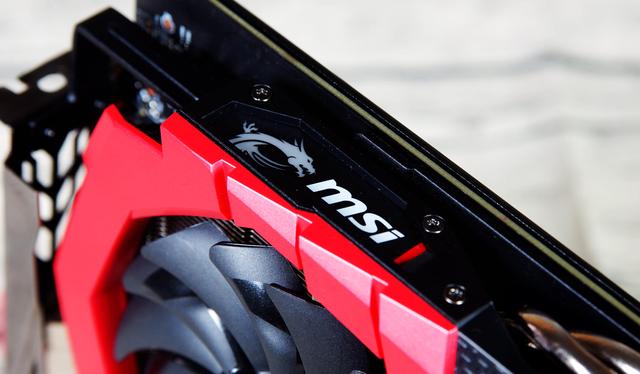

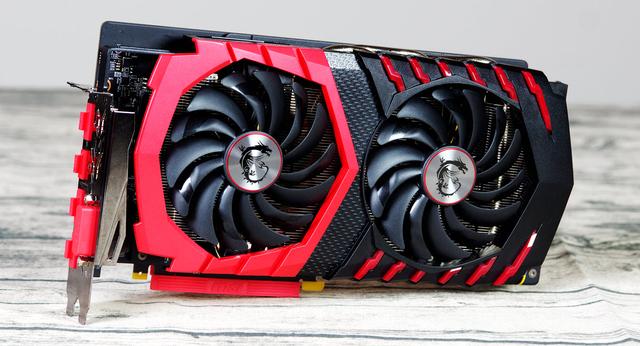

微星 GTX 1060 GAMIMG X PLUS同之前的GTX 1060 GAMING X相比，正面外观看不出丝毫变化，还是那熟悉的双风扇和经典的红黑设计。不过转到背板，我们可以看到背板上的铭文已经换成新的GAMING X PLUS，以此来稍作区分。相信大家已经对这款红龙再熟悉不过了，吉吉我就不再赘言，直接进行测试环节，看看显存频率升级后的GTX 1060会有怎么样的表现。
秉承微星红龙一贯重视散热效率的态度，此次GTX 1060 GAMING X PLUS的PCB背面覆盖印有经典龙徽的金属背板，这片背板不但可以为PCB背面的元件提供保护，还可以提供一定的辅助散热能力，并起到加固作用。虽然有了金属背板加固PCB，但微星GTX 1060 GAMING X PLUS为了提升显卡的使用寿命，还是在显卡上加装了固定的防护板，使整块显卡更加坚固耐用，同时能起到辅助显存等元器件散热的作用。
微星GTX 1060 GAMING X PLUS显卡搭载了一颗全新Pascal架构的GP106-410核心，拥有1280个流处理器、80个纹理单元和48个光栅单元，Gaming模式下核心频率1569MHz，boost后可达1784MHz。此外，该卡还拥有静音模式和OC模式，频率分别为1506/1708MHz及1594/1809MHz。该卡拥有6GB GDDR5显存，显存位宽192bit，显存速度为9Gbps。

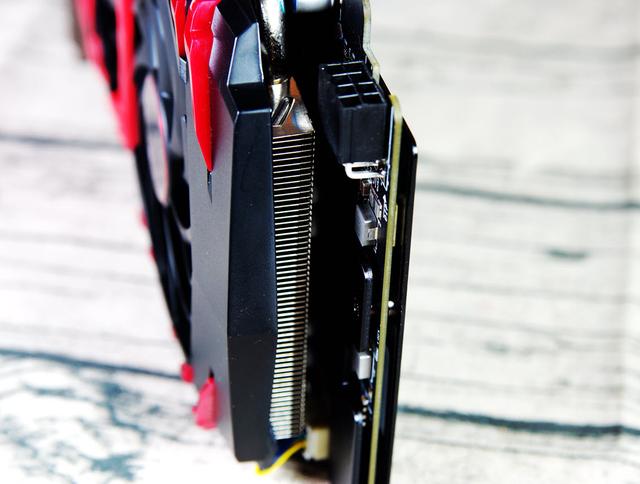

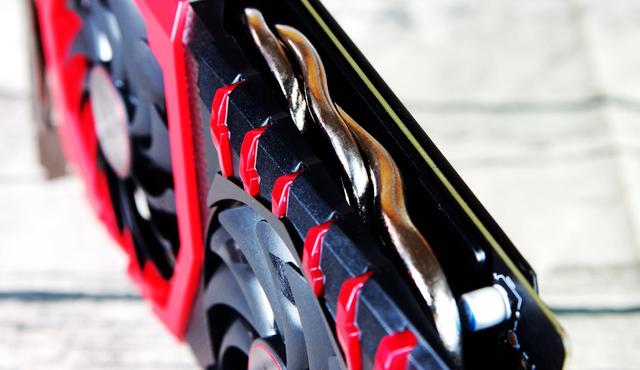

散热方面，微星GTX 1060 GAMING X PLUS配备了GAMING系列显卡专属的Twin Frozr VI散热系统，显卡低负载时（GPU温度低于60摄氏度），显卡风扇停止转动，从而彻底消除噪音。显卡的散热器配备了3根纯铜镀镍热管，1根8mm，2根6mm，热管上方使用大面积纯铜镀镍底座，和热管焊接在一起。该技术可以让散热管和均热板完全契合，达到更好的散热效果。

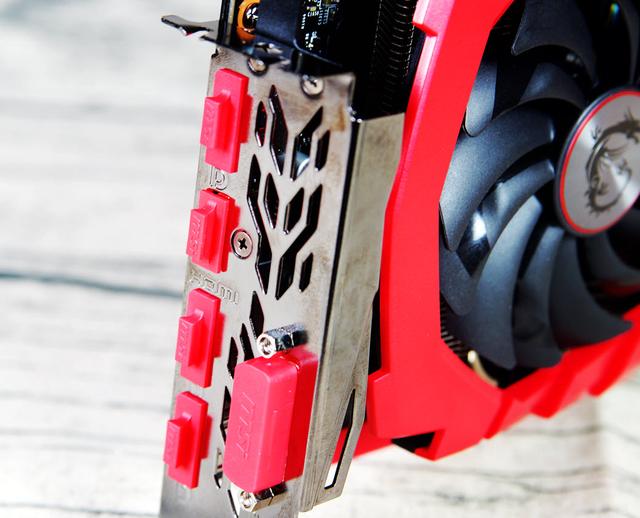

提供3*DP+HDMI+DVI的全接口组合，能够保证兼容目前市面上大部分显示器的同时也能够满足需要多屏幕输出的玩家的需求。

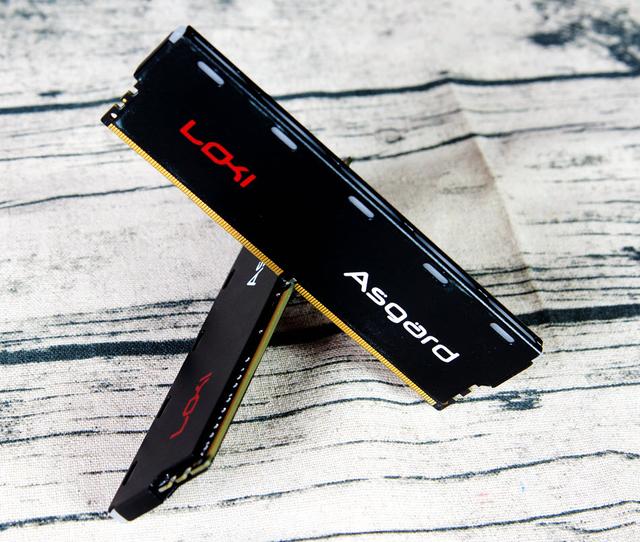

这次测试的内存选的是阿斯加特 洛极DDR4 2400 16GB套条，Asgard作为一个提供高端定制服务的实验室，它的定制方案比较多元化，Asgard的产品线也涵盖定制内存、游戏内存、超频内存，专业级固态硬盘等游戏存储类相关软硬件产品，涵盖面广。它的产品外形炫酷，搭配超炫LED灯，赋予内存游戏的生命，铝镁材质有效的屏蔽电子干扰，并快速散热。产品的选材更是在高品质晶圆中筛选顶级、超频IC芯片对成品内存进行稳定性与兼容性多重严苛测试;保证每一片内存都经过老化与压力检测。

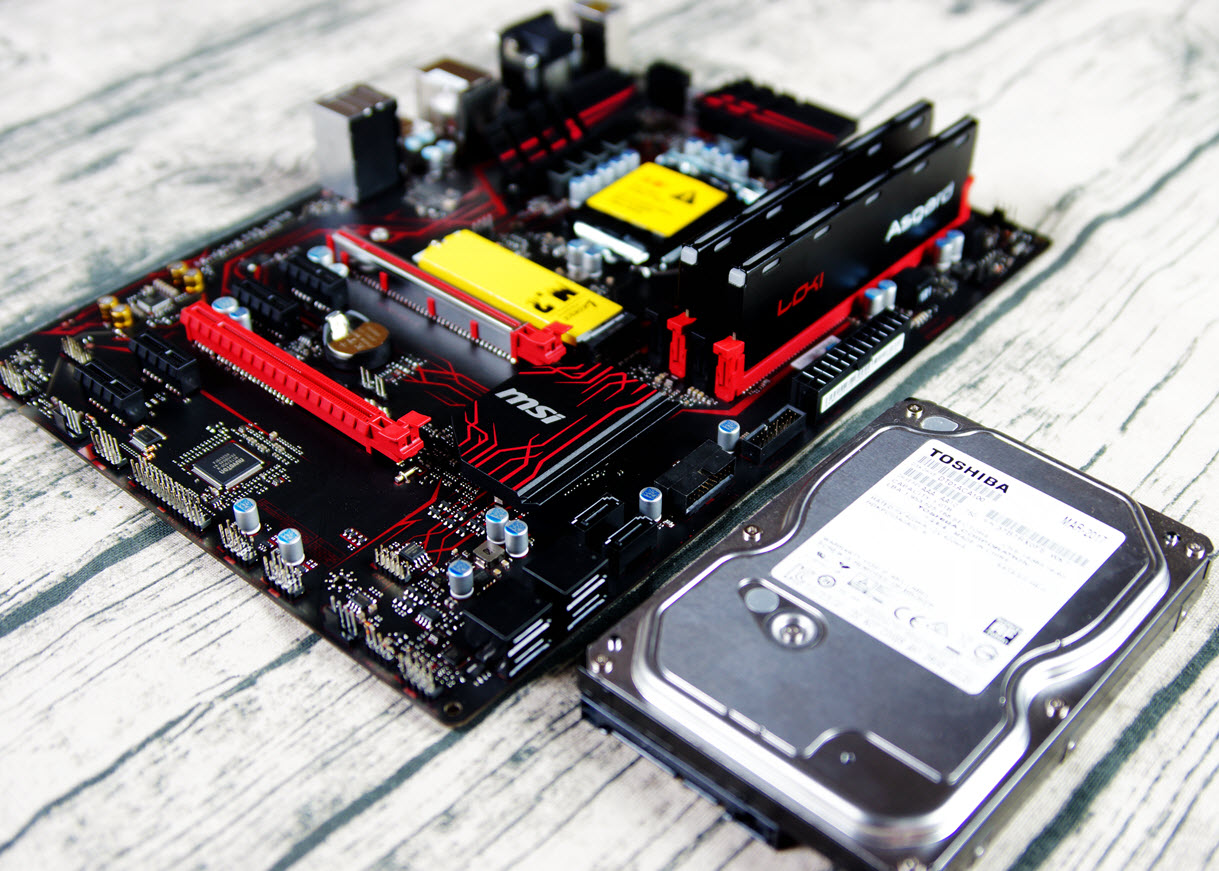

咱们今天要测试的内容为使用Z270支持的Intel RST技术采用东芝1TB做系统盘，用阿斯加特雷赤240GB为其做高速缓存，也就是模拟傲腾的一种测试，希望能对拥有大容量HDD的朋友们有所启发。

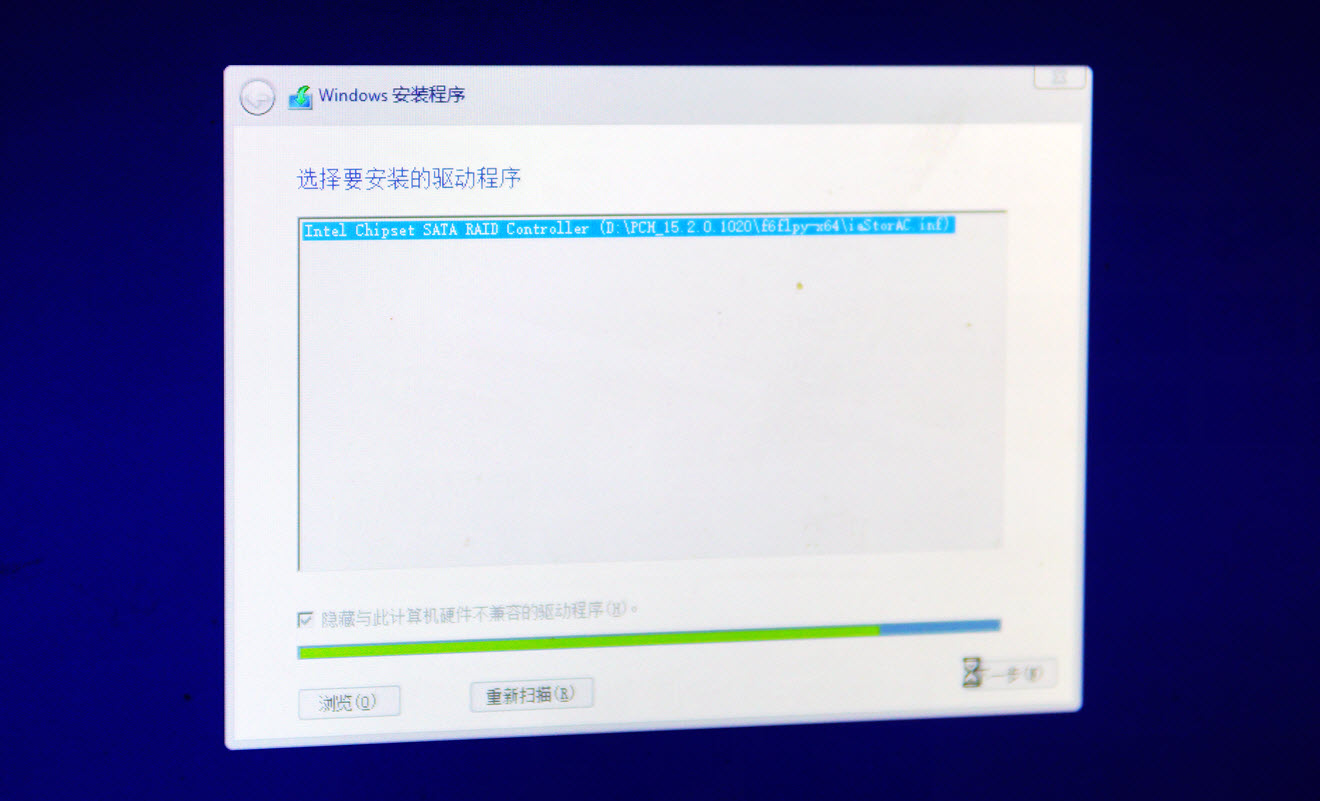

在主板的BIOS中将磁盘的运行模式调整为RAID/Optane模式，然后是用系统U/光盘启动引导进入系统安装界面（在系统安装U/光盘中最好放入*载下**好的Intel RST驱动，以备不时之需）将系统装在HDD的分区上（一定要事先将准备做系统的HDD的数据备份好，可能要重建分区表）在准备停当后做系统就不用多说了！

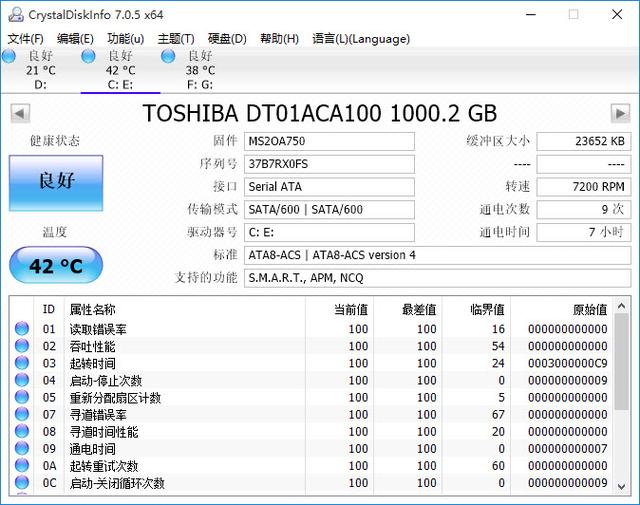

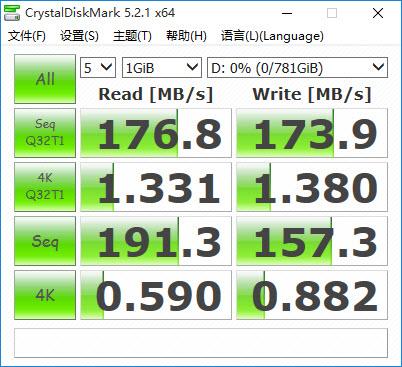

先看看这块1TB东芝HDD的基本信息和性能表现，由于HDD跑小测试实在是太费时间（特别是4K碎片测试简直是噩梦）所以就以测试最快的CrystalDiskMark为参照物，其连续读写都在170MB/s左右，4K小碎片性能差到没法看。这也就是HDD做系统盘时，即便是新系统开机挺快，也会随着开机时间而越来越慢的主要原因。

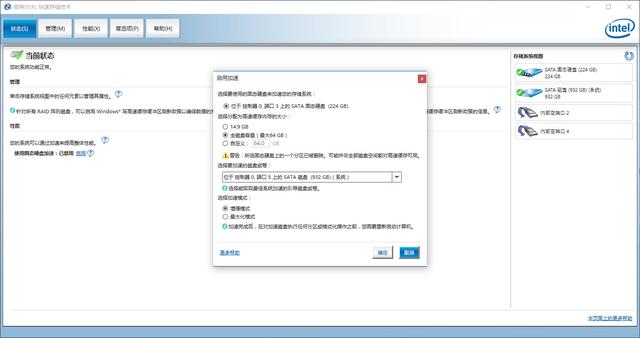

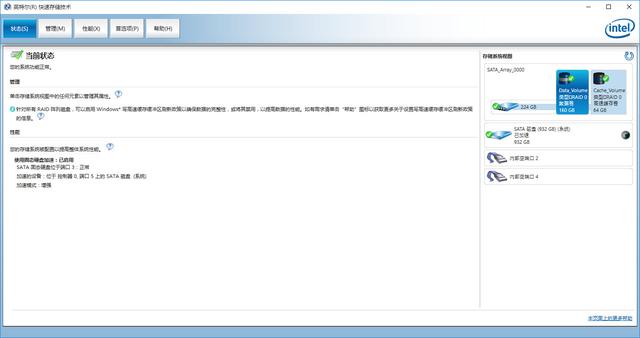

然后装上Intel RST驱动，重启后会出现“Intel快速存储技术”的控制面板，在其中性能栏打开高速支援，将缓存设置为最大数据，最大也就64GB！不过这个容量已经是不小了！在右侧的状态栏就会出现一对虚拟的RAID0的阵列！说白了就是建立了一个混合硬盘！

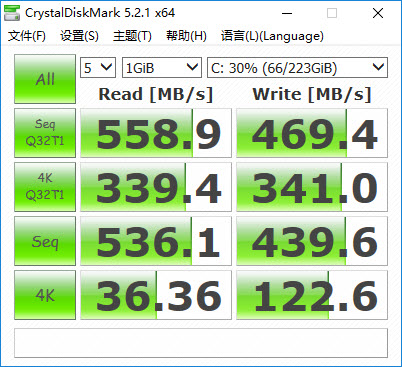

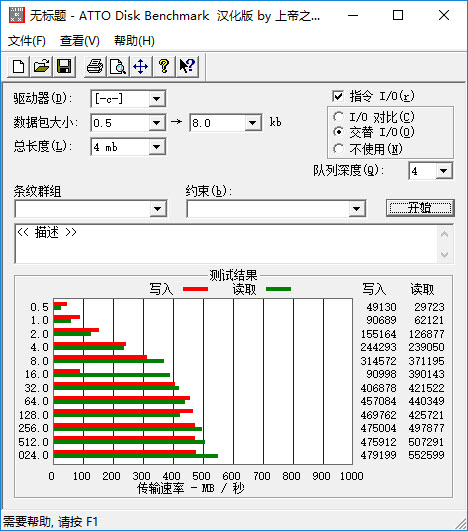

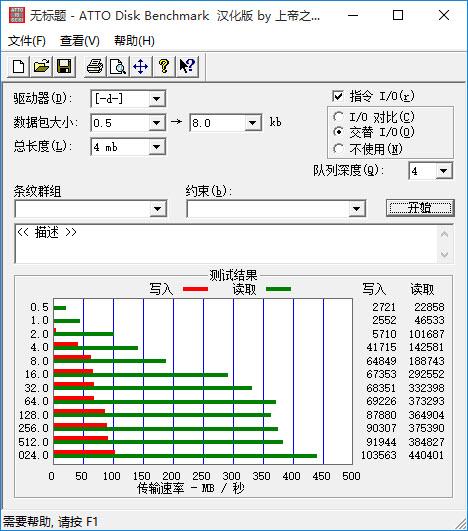

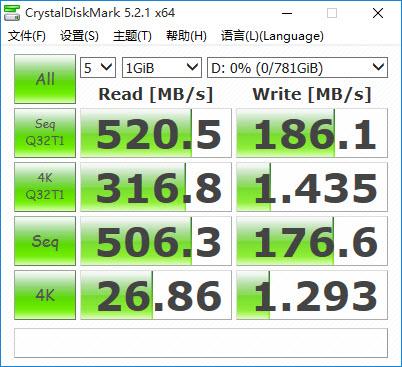

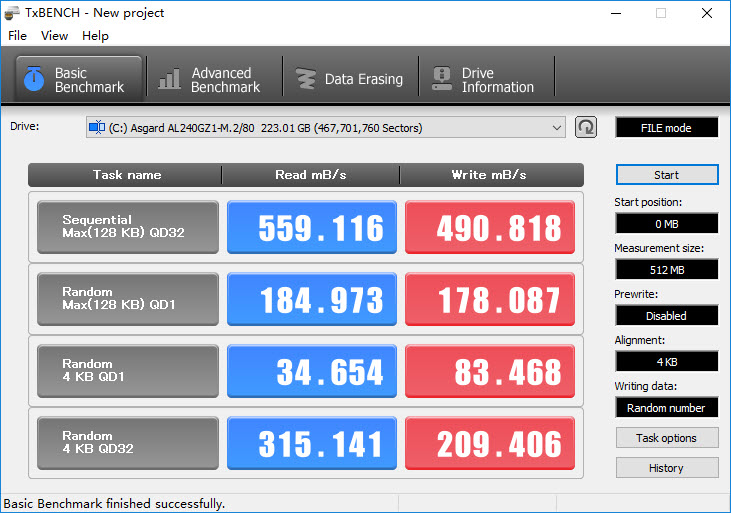

吼吼！读取速度“倍增器”，在组建RST加速后使用CrystalDiskMark和ATTO测试所得的成绩都要比单个HDD时高得多！我说的是读取速度！这时我好像是有点明白了，为什么Intel Optane要在NVMe规范得到推广后才上市的原因了！按照我之前的测试，使用Intel Optane时不管是读取速度还是写入速度都有着NVMe SSD的速度特征——对比AHCI规范的速度有着爆表式提升，应该就是NVMe SSD不占据AHCI信道，完全发挥NVMe速度所产生的结果；而LEORICE 240GBS3-M.2/80固态则是AHCI信道的产品读取性能得到发挥，写入速度却要受制于7200的物理转速，所以才出现写入速度不变的。

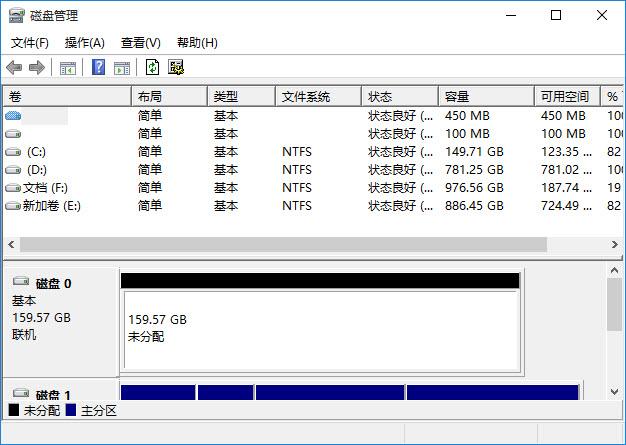

而在系统的磁盘管理界面则可以看到一个160GB的未分配磁盘空间，这样一来就成了在HDD的系统下可使用一个160GB的SSD空间装数据的奇葩现象！不过这样也好！至少磁盘容量是没什么大的损失。
从实际测试结果来看，使用LEORICE 240GBS3-M.2/80固态为1TB机械硬盘做RST高速缓存加速时，可成倍提升机械硬盘的读取速度，连续读取速度提升接近提高4倍！而在写入速度上确实是受制于7200转的物理转速限制，导致了该项技术对写入速度的无助，而其实，不管是系统加载速度、游戏加载速度、影片读取流畅度……只要不是对硬盘写入的项目的表现都会像LEORICE 240G一样迅捷。
