成果简介
电磁污染是对人体健康和电子设备的威胁。因此，研究吸收电磁波的方法具有重要意义。需要具有重量轻、吸波效率高的吸波材料。西安建筑科技大学武志红副教授团队在《MATER CHEM PHYS》期刊发表名为“Rice husk derived hierarchical porous carbon with lightweight and efficient microwave absorption”的论文，研究以稻壳稻壳为原料使用氢氧化钾活化和一步碳化制备了具有微孔、中孔和大孔的生物质分级多孔碳 (BHPC)。
BHPC孔结构的调整和优化可以通过控制热处理温度来实现。当厚度为2.8 mm时，在650 °C下获得的BHPC样品表现出优异的电磁波吸收性能。最小反射损耗（RL min) 在9.796 GHz时为-47.463dB，有效吸收带宽占X波段 (8.473–11.875 GHz) 的 81%。由于具有良好的阻抗匹配、高介电损耗能力、大比表面积和合理的孔径分布，它对电磁波表现出良好的吸收性能。该研究表明，稻壳多孔碳作为一种轻质高效的电磁吸波材料具有广阔的前景。
图文导读

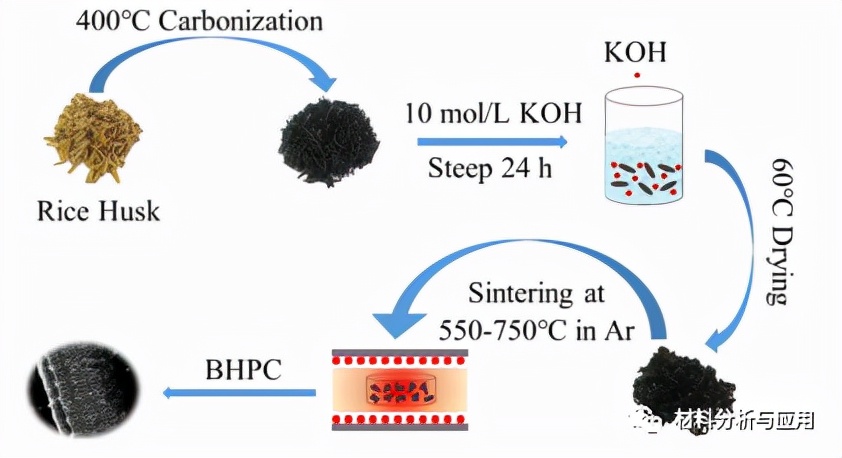

图1。稻壳为原料制备BHPC的示意图。

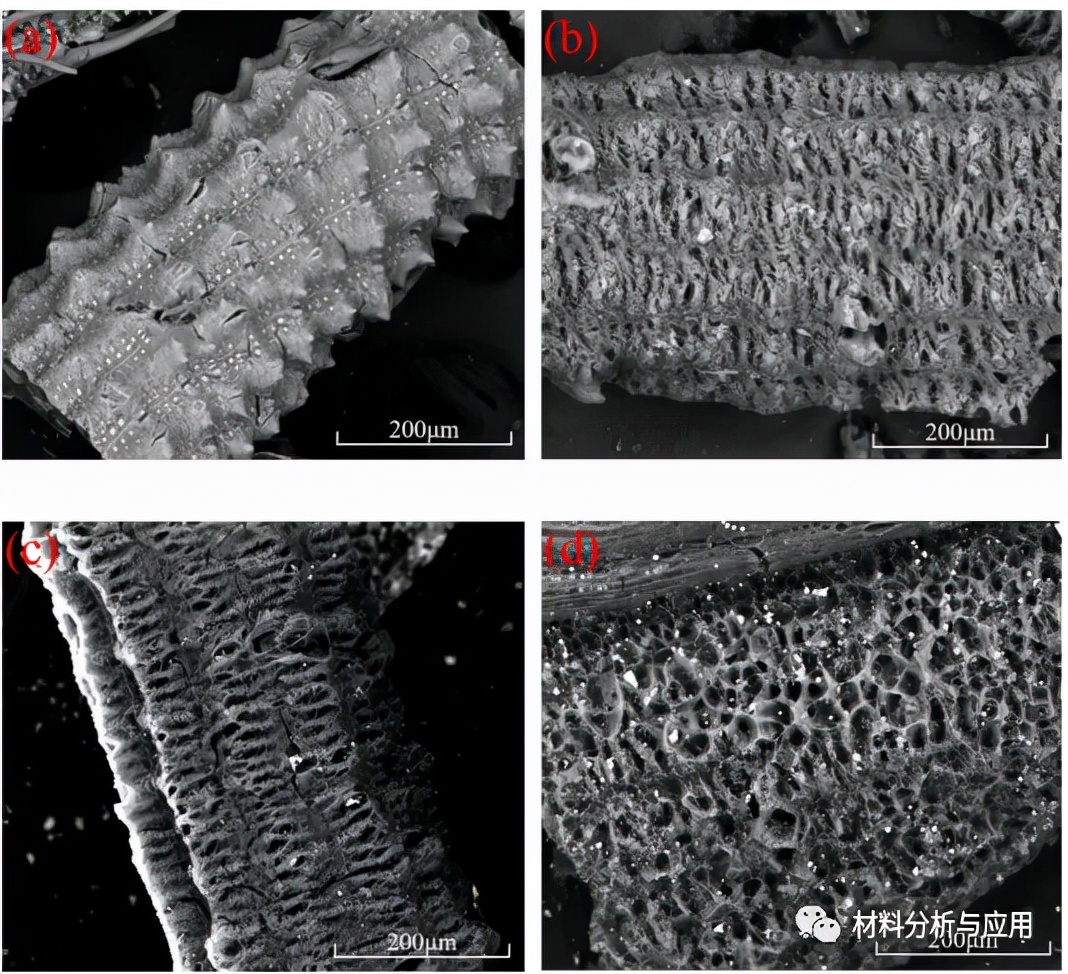

图2。C-650 (a)、BHPC-600 (b)、BHPC-650 (c)、BHPC-700 (d) 的 SEM 图像。

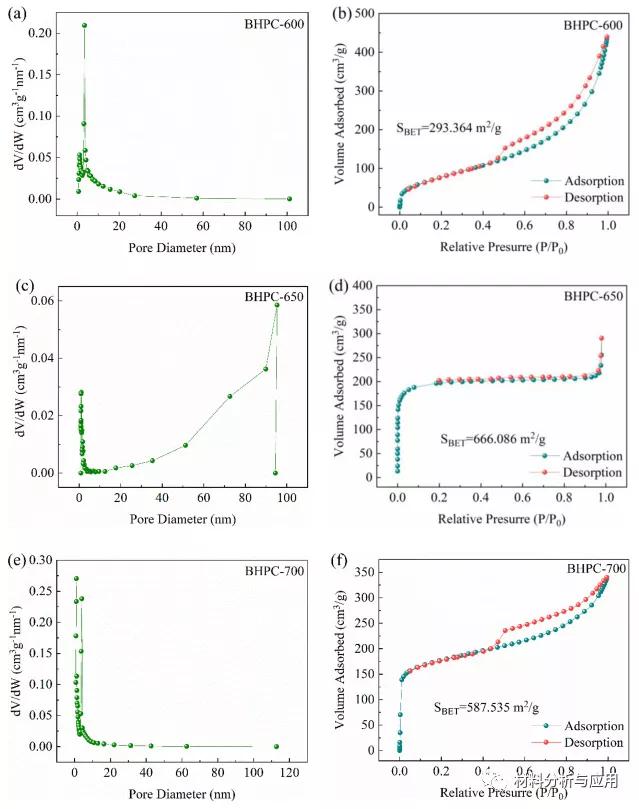

图3。BHPC的孔径分布曲线（a、c、e）和N 2吸附-解吸等温线（b、d、f）。

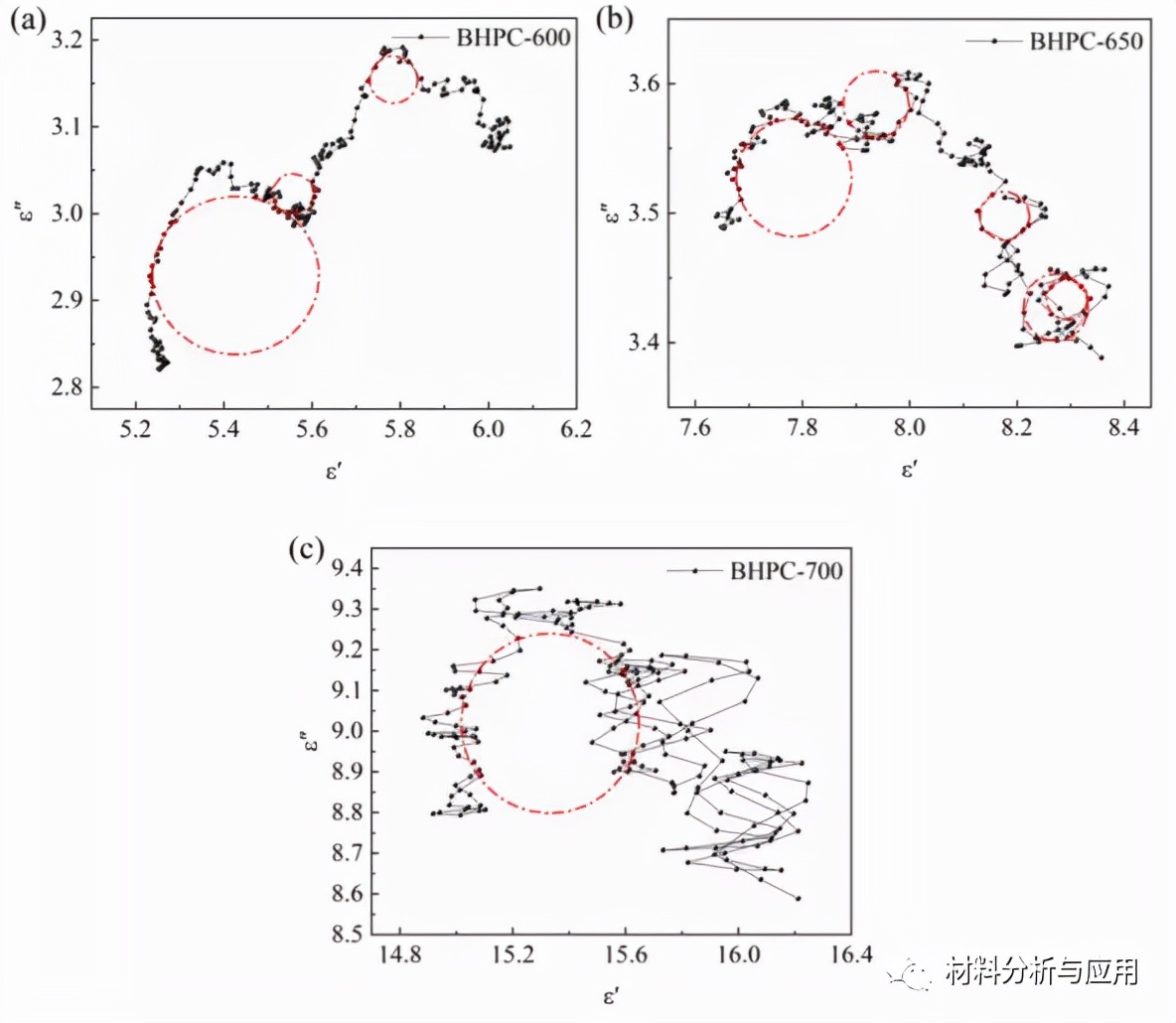

图7。BHPC-600 (a)、BHPC-650 (b) 和 BHPC-700 (c) 的 Cole-Cole 图。

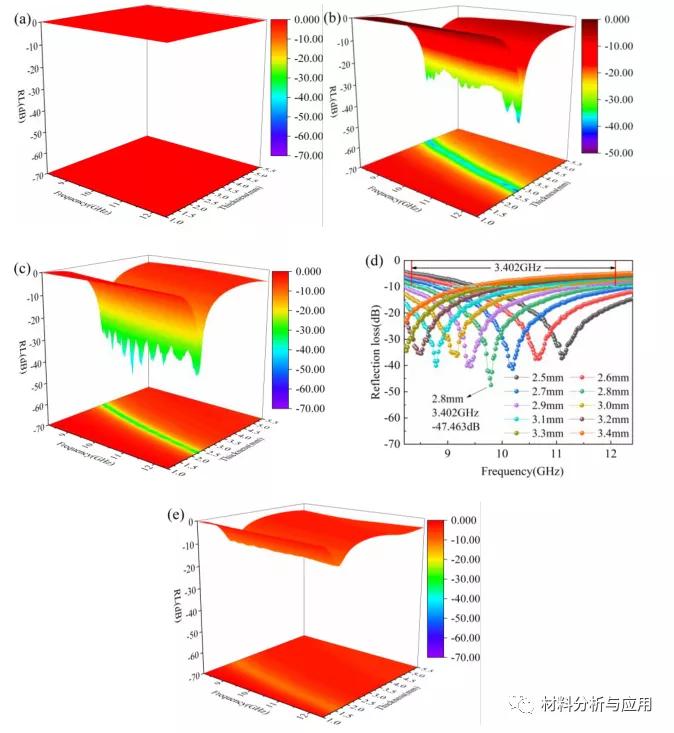

图 8。BHPC-650 的二维 (d) 和C-650 (a)、BHPC-600(b)、BHPC-650(c)、BHPC-700(e)的RL的三维图像。

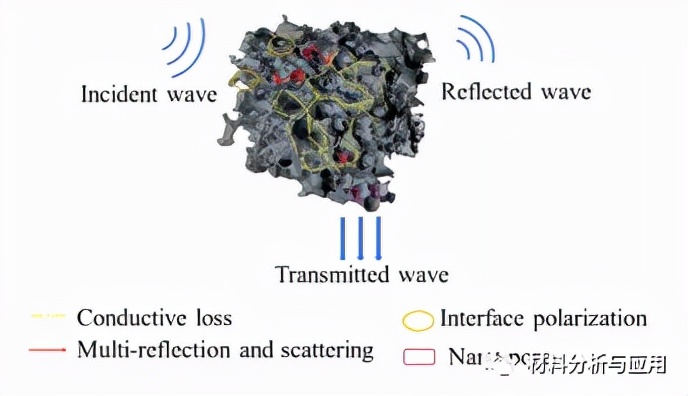

图6。BHPC电磁波吸收机理示意图。
文献：
https://doi.org/10.1016/j.matchemphys.2021.125246
