PROFBUS是一种国际性的开放式的现场总线标准，它既可以用于高速并且对于时间苛求的数据传输，也可以用于大范围的复杂通讯场合。PROFBUS-DP是一种通讯协议，这种为高速传输用户数据而优化的PROFBUS协议特别适用于可编程控制器与现场级分散的I/O设备之间的通讯。PROFIBUS DP用于现场层的高速数据传送。主站周期地读取从站的输入信息并周期地向从站发送输出信息。总线循环时间必须要比主站（PLC）程序循环时间短。除周期性用户数据传输外，PROFIBUS DP还提供智能化设备所需的非周期性通信以进行组态．诊断和报警处理。（百度知道）
现场的PROFIBUSdp网络是串行网络，网络中任意节点出现故障将导致故障节点后的设备失控或数据丢失，影响控制工艺正常运行，且故障处理时间较长，针对长流程钢铁行业，尤其是高炉系统，影响巨大，为此，我们可以利用HUB对DP网络结构进行改造：
1.1 串行网络结构图

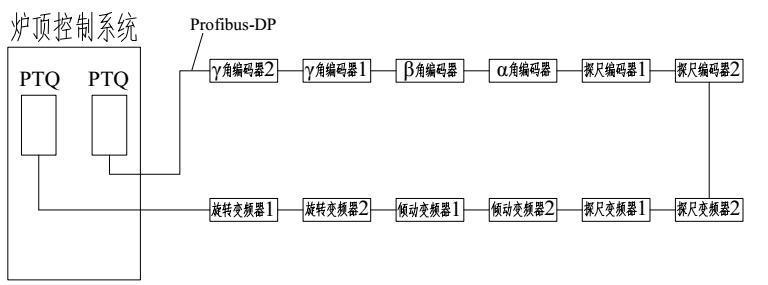

高炉炉顶DP网络结构如图1所示。串行DP网络的缺点是:当网络中任意一点中断后，将导致断点后面的运行数据丢失或设备失控，且串行网络故障排查难度较大，故障处理时间长。从图中可以看出，高炉炉顶DP网络中任一设备损坏或电缆中断后，将导致炉顶网络瘫痪，从而导致炉顶布料系统的失效，影响高炉的正常生产。为此，我们对网络结构进行更改，提高其抗故障风险能力。
图1 原DP网络结构图
1.2 PROFIBUS集线器主要功能
（1）改变PROFIBUS网络拓扑结构：
PB-Hub可改变PROFIBUS网络总线型拓扑结构，实现树形及混合型的网络结构。
（2）增加站点个数容量、延长传输距离：
PB-Hub每个接口相当于一个中继器接口，可以独立驱动一个PROFIBUS段。
（3）隔离的功能（仅限于GL型号）：
PB-Hub-XY每接口段之间是电气隔离的，有一定的故障隔离作用，包括：短路、断路、反接、电磁干扰，对通信波形的衰减、畸变也有修复作用。
（4）监示诊断功能：
PB-Hub通过LED指示灯可以监视PROFIBUS网络中各段的工作状态，为网络诊断提供参考。
1.3改造后混合型网络结构

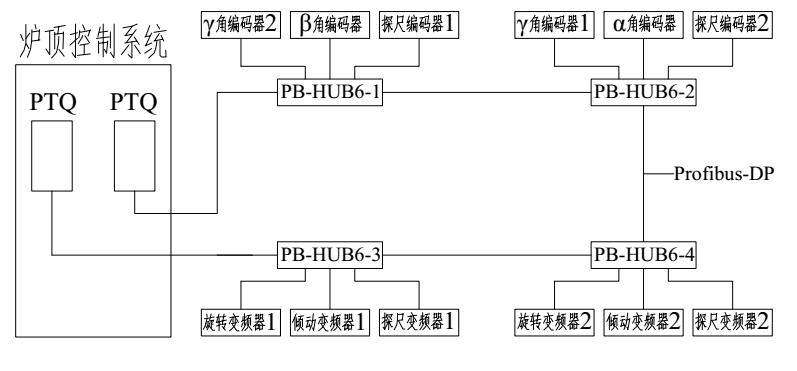

改造后的DP网络结构如下图所示(用PB-HUB6隔离型实现)：
图2 改造后DP网络结构图
由上图可以看出，改造后的网络实现了各DP设备间相互独立，单元设备故障不会影响其他网络设备的数据传输，提高了网络的抗风险能力及网络运行的稳定性，同时利用设备自带的诊断功能我们可以快速定位故障位置，减少故障处理时间，降低故障影响。
