最近 紫米公司推出了一款有意思的镍氢电池充电器：紫5。
这款充电器能够经由microusb快速充电镍氢电池，充电总电流2200mA，与松下的快速充电器相当。目前尚未有其他的microusb输入的镍氢电池充电器能够达成。输入只需要5v 1.0A，电路转换效率也比同类microusb输入的镍氢充电器优胜。实际上 低压大电流电路，回路电阻对效率的影响很显著，对此我很有兴趣进行一番拆解。

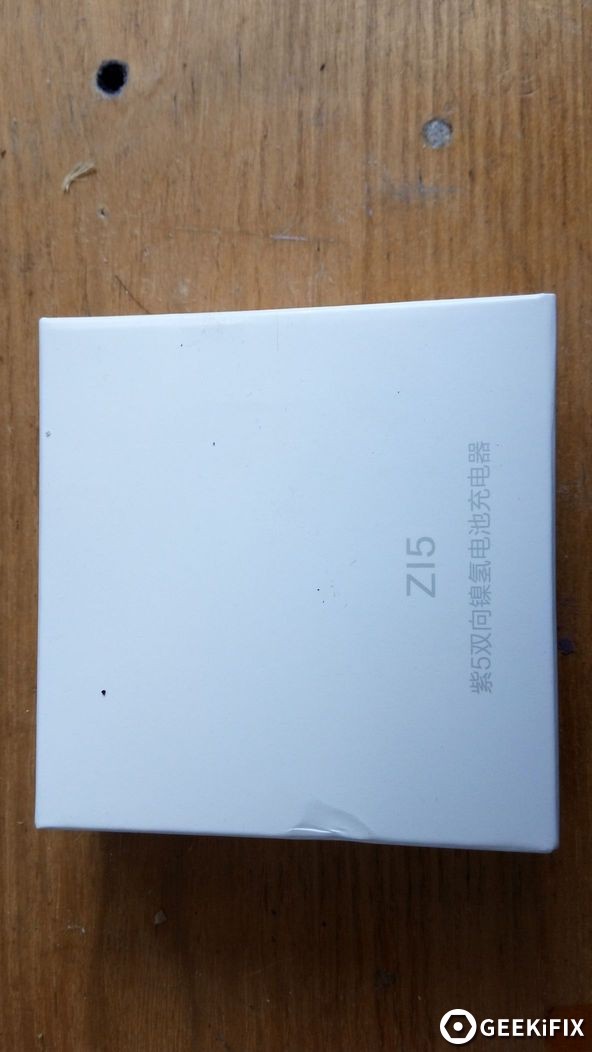

先是充电器外包装。

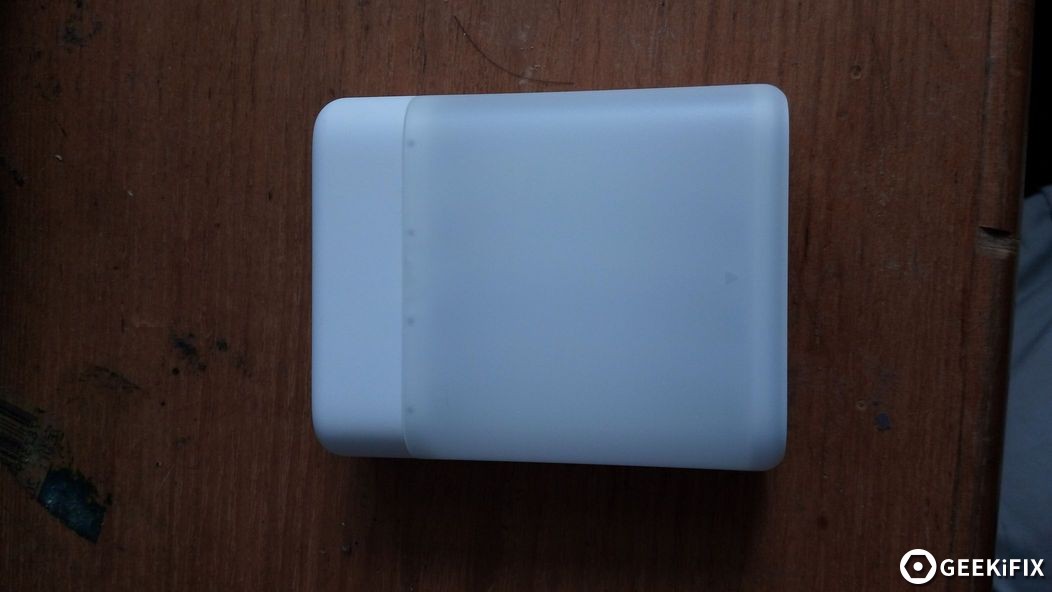

充电器的外观继承小米和紫米一贯的简约风格，充电器正面，完全乳白色设计。

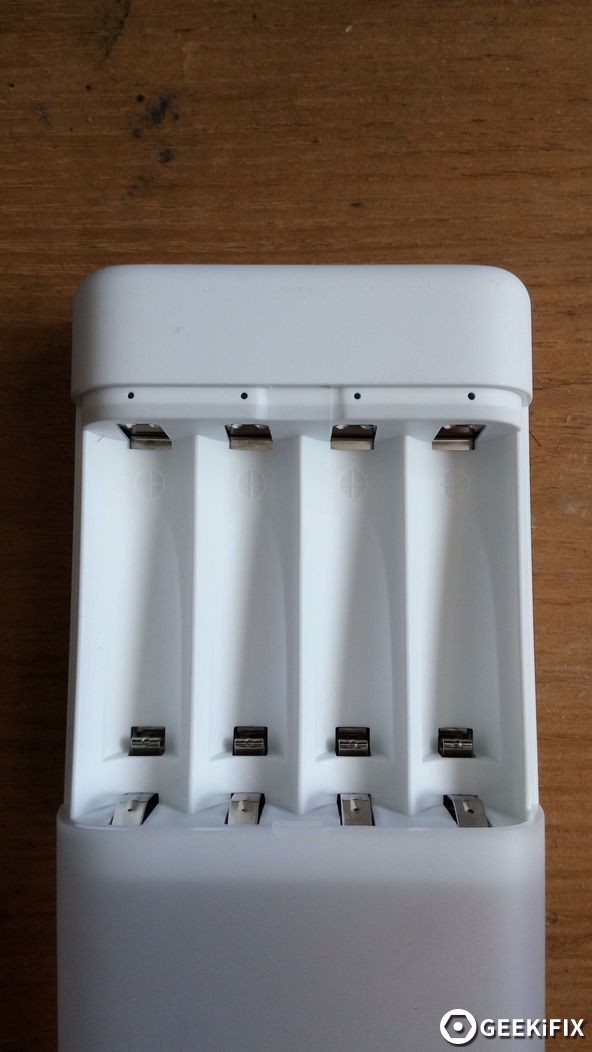

打开上盖。

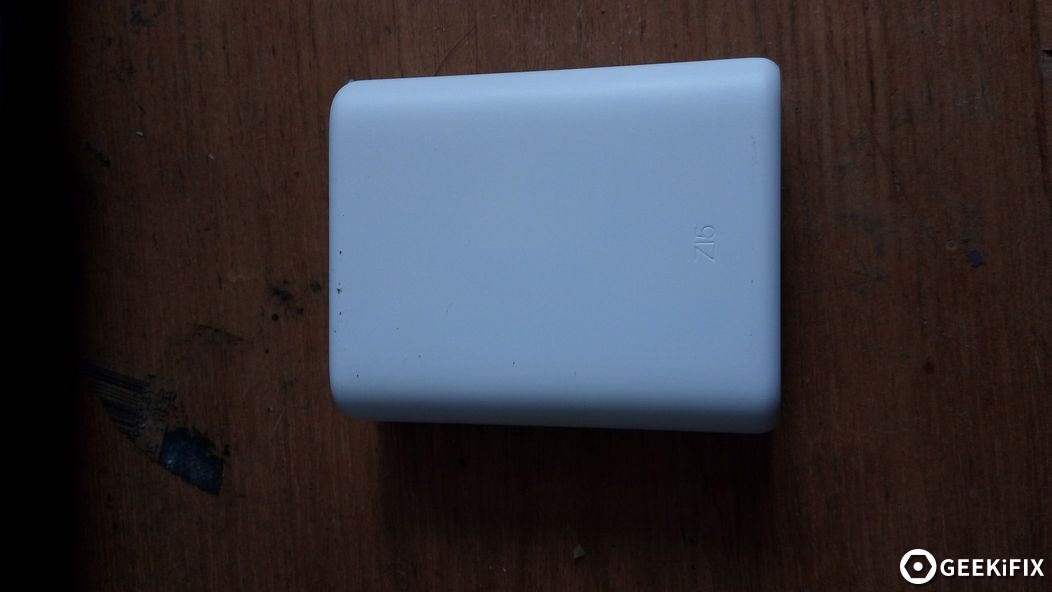

充电器背面，乳白色空无一物。

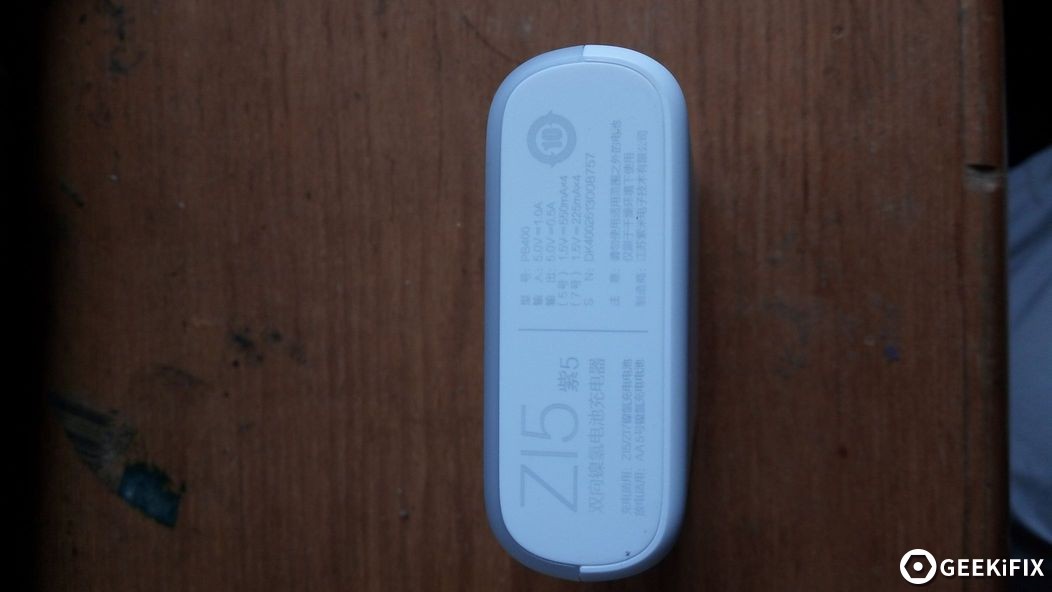

参数面，可见充电器的电流等参数。

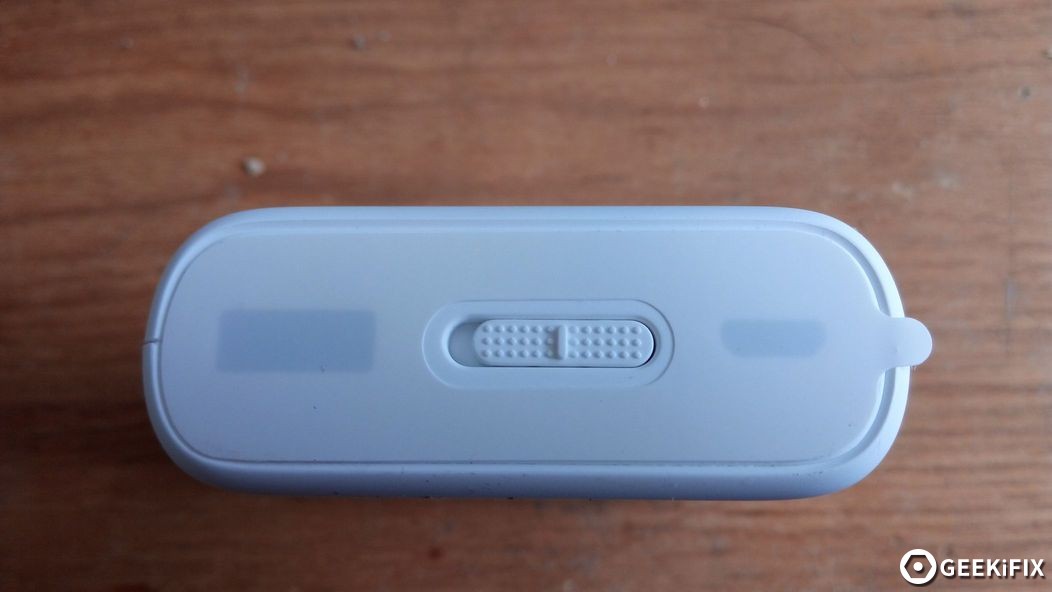

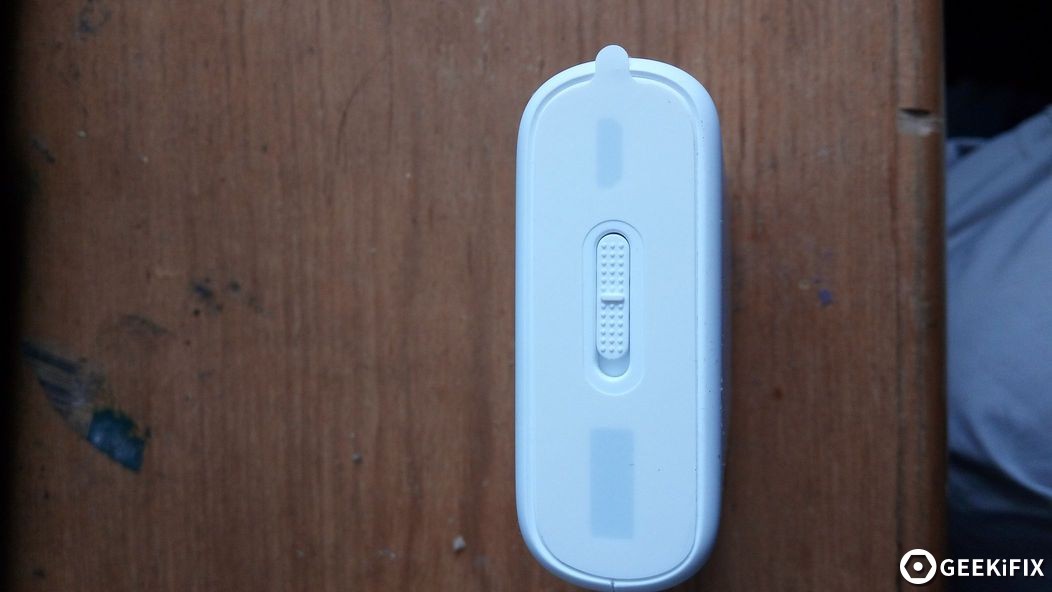

充放电接口面，带有出厂防尘胶贴。

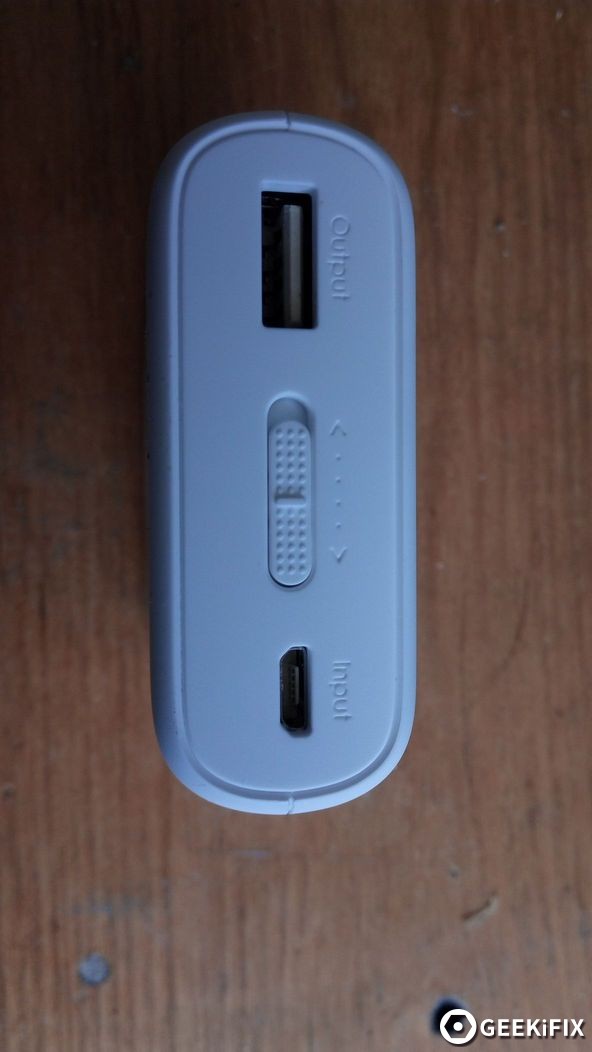

中间开关用来切换充放电，提示一目了然。揭开胶贴，可见一个放电输出的usb接口和充电输入microusb接口。

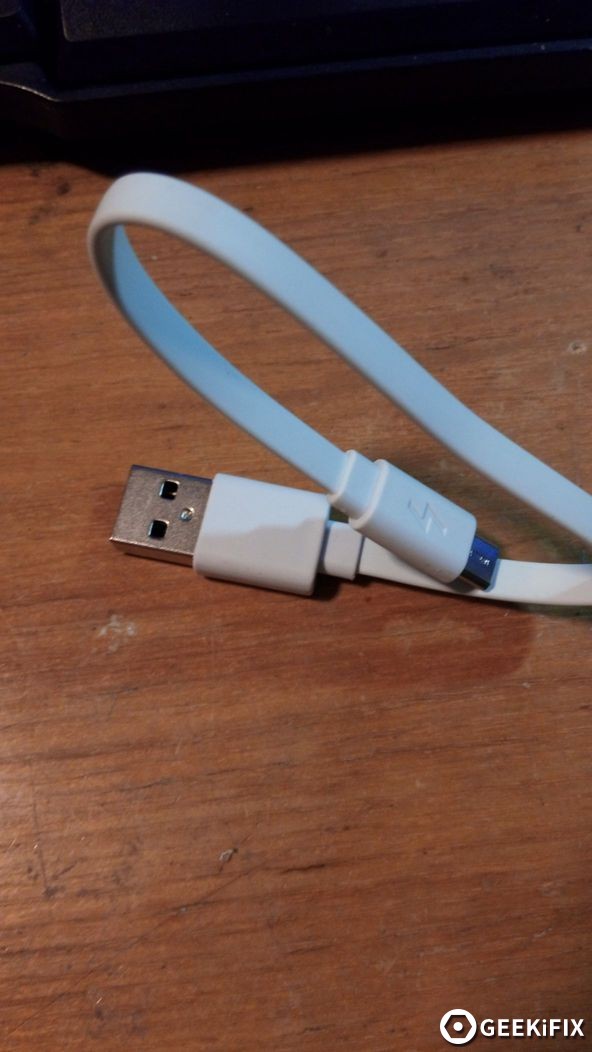

配送的microusb线实在有点短。
正极特写。

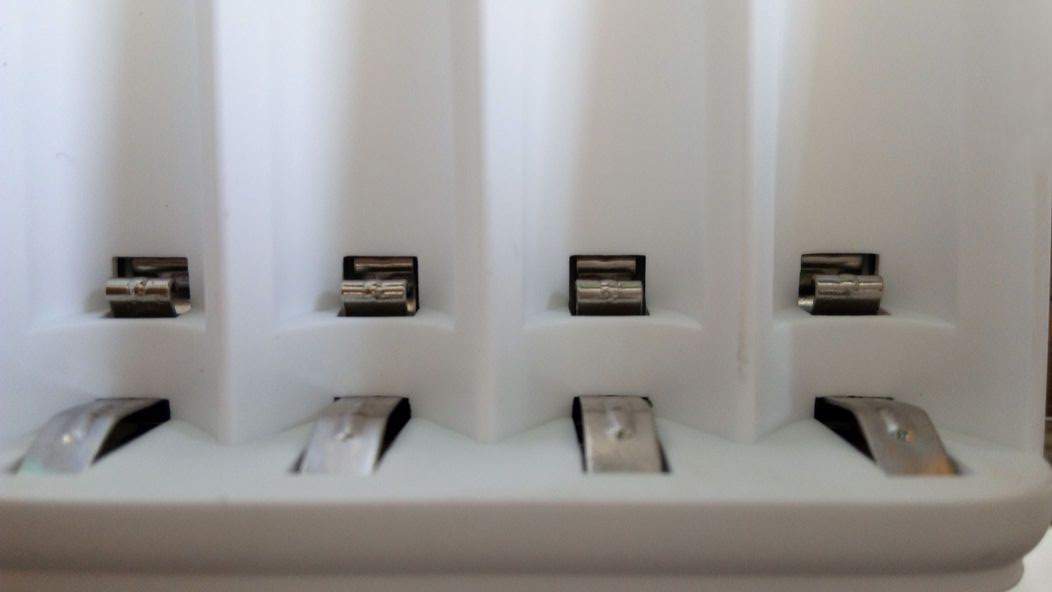

与通常的充电器是类似的设计，负极可以看出兼容5号7号电池。

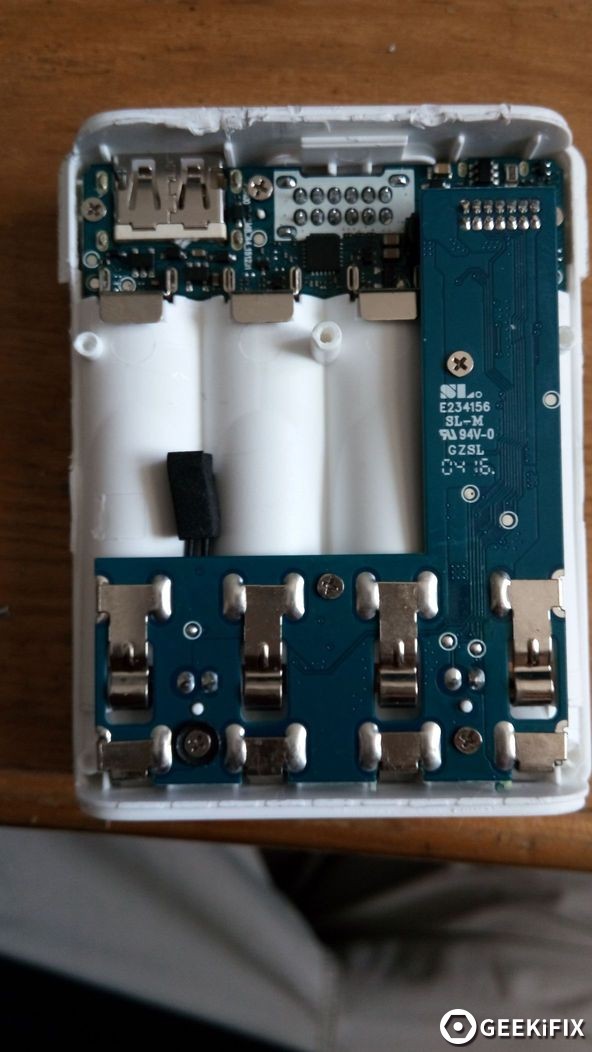

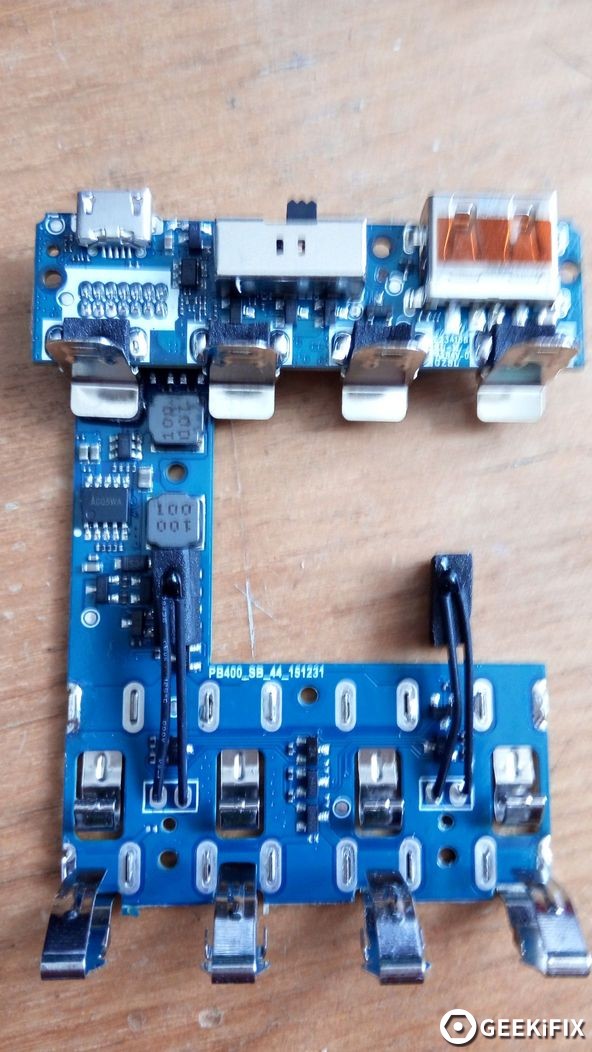

接下来是拆解。虽然采用超声波焊接，但是用螺丝刀可以强行撬开，只是不算无损拆解了。打开后看到电路板分两块，两块之间由1.27排针焊接相连，两排7针共计14针。
这些针脚根据功能推测有四个正极（用于侧面板子上的两路升压）、两个NTC测温探头的电路连接，另有几个控制升压等功能的连接等。具体电路过于复杂没有仔细研究。开关的针脚众多，可以控制四路电池的串并联切换。当充电时，各路电池是独立正极，并联负极，而升压时各路电池依次串联组成4串电池组。

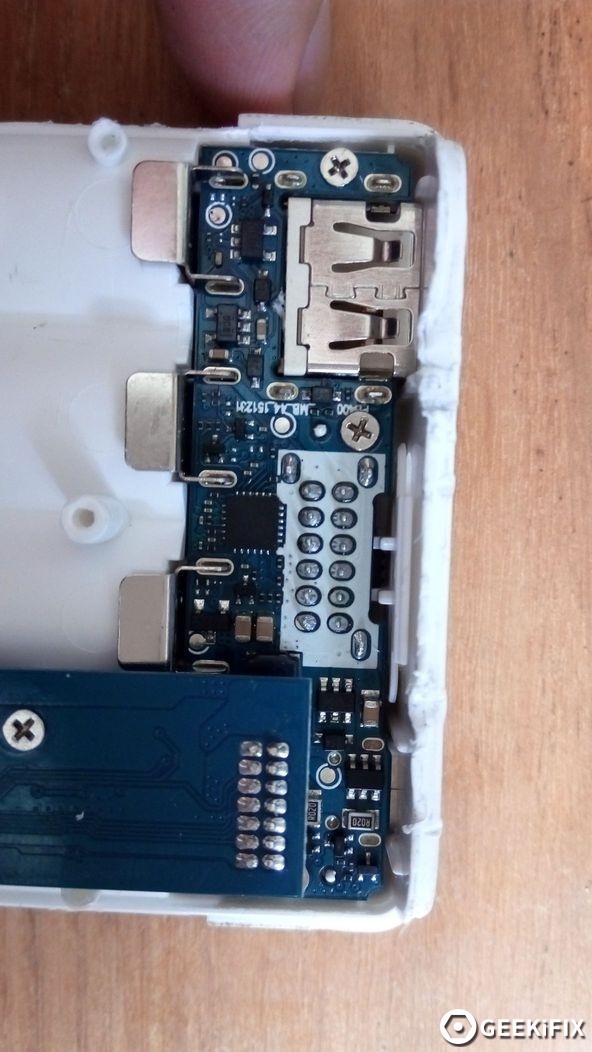

侧面板子上采用SEPIC自动升降压电路，主控IC来自犀利姐，如下图可见两个电感，目的在于将约5.7V（四节充满）到4v（四节放光）的电压转换成5v恒压。从电路来看，必须采用四节一样的电池且充满度差不多才能最有效输出5v。采用不同电池混用会导致电池利用率低等问题。采用这种电路能够以较低成本实现自动升降压，并且不怕输出短路等问题，但是代价是效率降低和输出电流较低，从5v0.5A参数也不难看出这点。

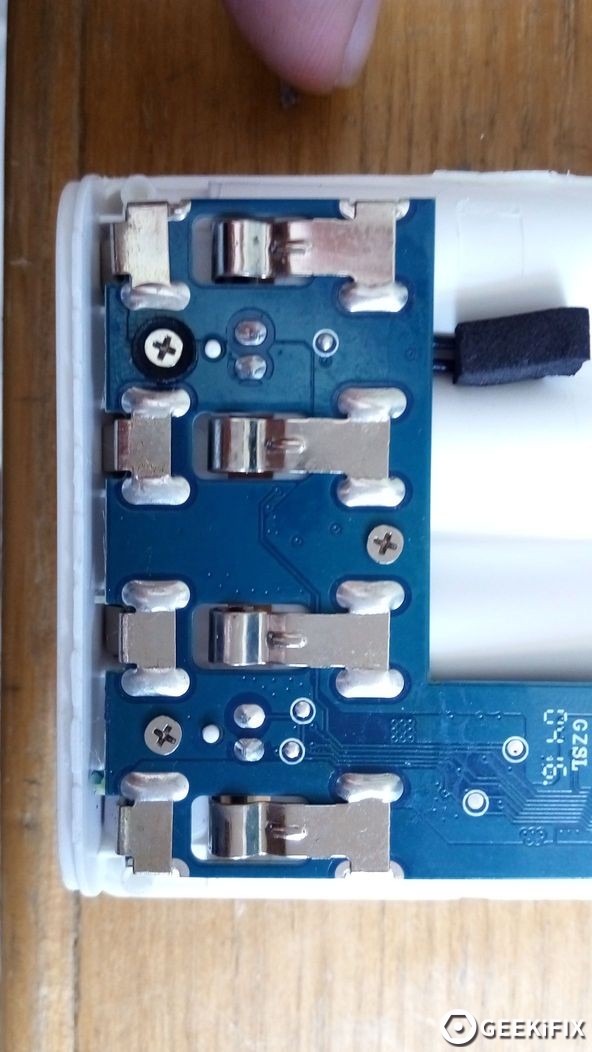

此外图中可以看到两个引出的ntc热敏电阻，说明是两槽公用一个热保护。考虑到需要热保护的情况并不是很多见，这个设计也常见于多数消费级充电器，只有少数高端玩家级充电器用了各槽独立温度传感器。不过，这个充电器的热敏电阻与电池之间依靠外壳接触，实际到底能不能传感热度尚未可知。根据以往测试，许多智能充电器ntc根本虚有其表，因为外壳阻隔无法感应电池高温。负极的pcb特写
正极附近pcb特写。中间方形的IC即主控采用ABOV单片机，也是小米一贯的单片机牌子。
充电控制是四路独立，但是充电电源是公用一个buck降压恒流电路，由单片机分时轮流打开各槽位充电开关，这和一般的智能充电路设计相同。降压的电感在两板相连排针附近，被侧板盖住。
从拆解来看，这个充电器的设计中规中矩。从标称参数来看，充电部分算是较为强大，不过usb输出性能只有5v 0.5A实在没法说是厉害。
