导入CAD（CAD导入前需处理好）

必备要求：

DXF格式

只有一个房型

分解所有的块

墙体闭合且在一条直线上的墙体厚度需为一致

此文件大小基本在500KB左右

处理方法

第一种方法：打开需要导入的CAD文件

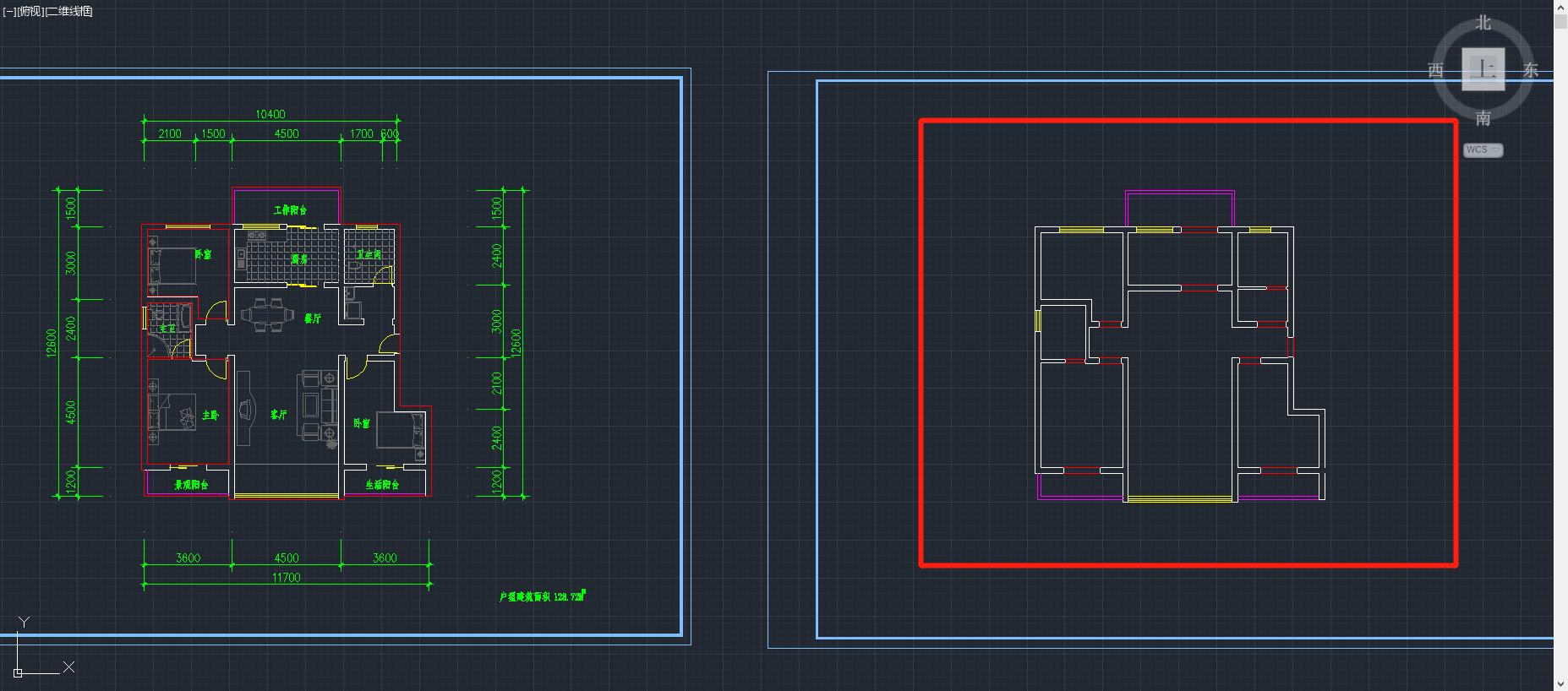

选择拆改后的墙体结构图或者是平面布置图（请复制一份把其中一份的家具全部删掉）

系统目前可以支持所有方正直角的户型，弧形与斜角等异型户型暂不支持。

选中修改后的房型（如上方右图）

按【W】键另存为"DXF"格式

第二种方法：

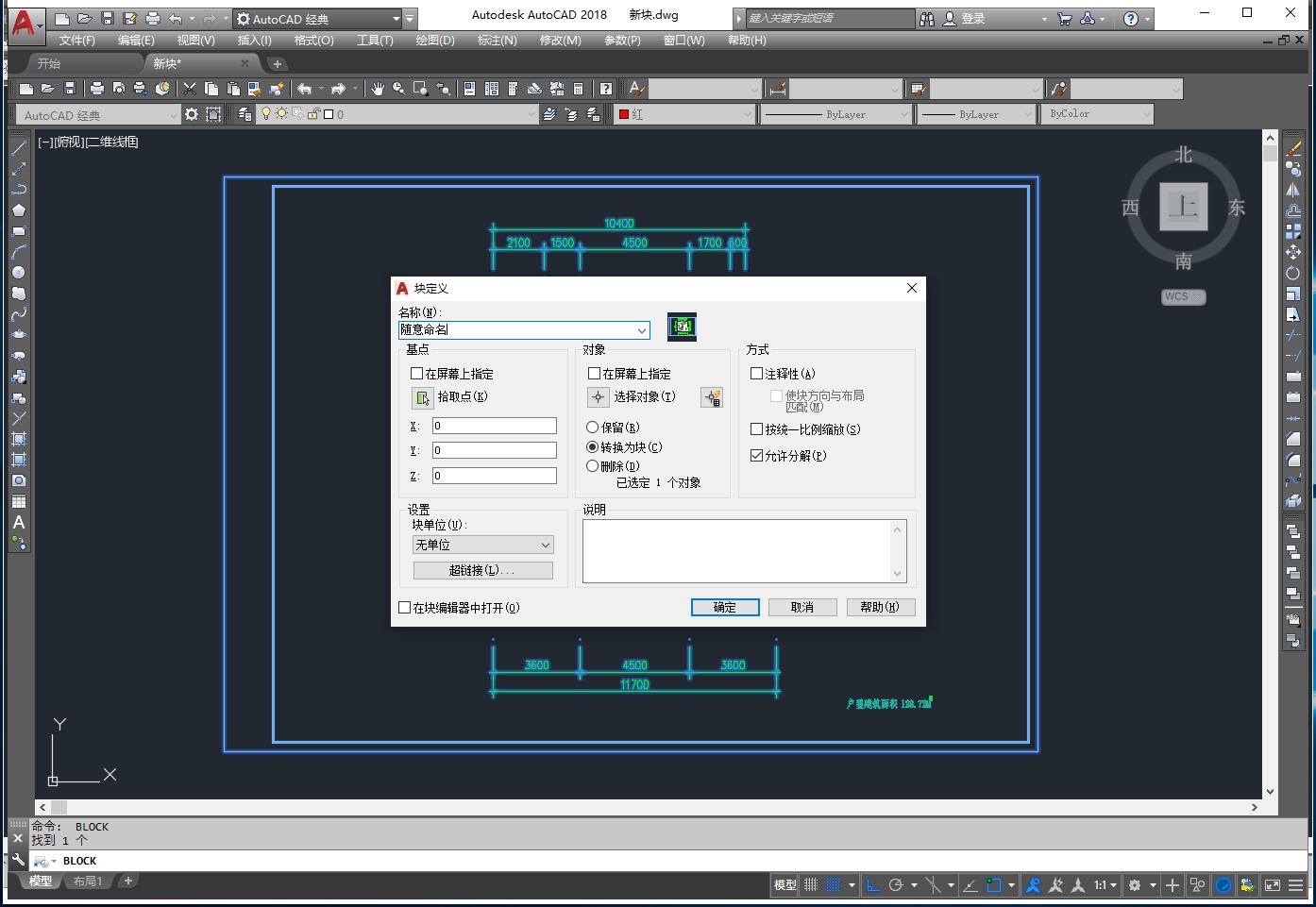

描轮廓前可以先把原图定义成 "块"快捷键是【B】，勾勒和选择线条会更方便

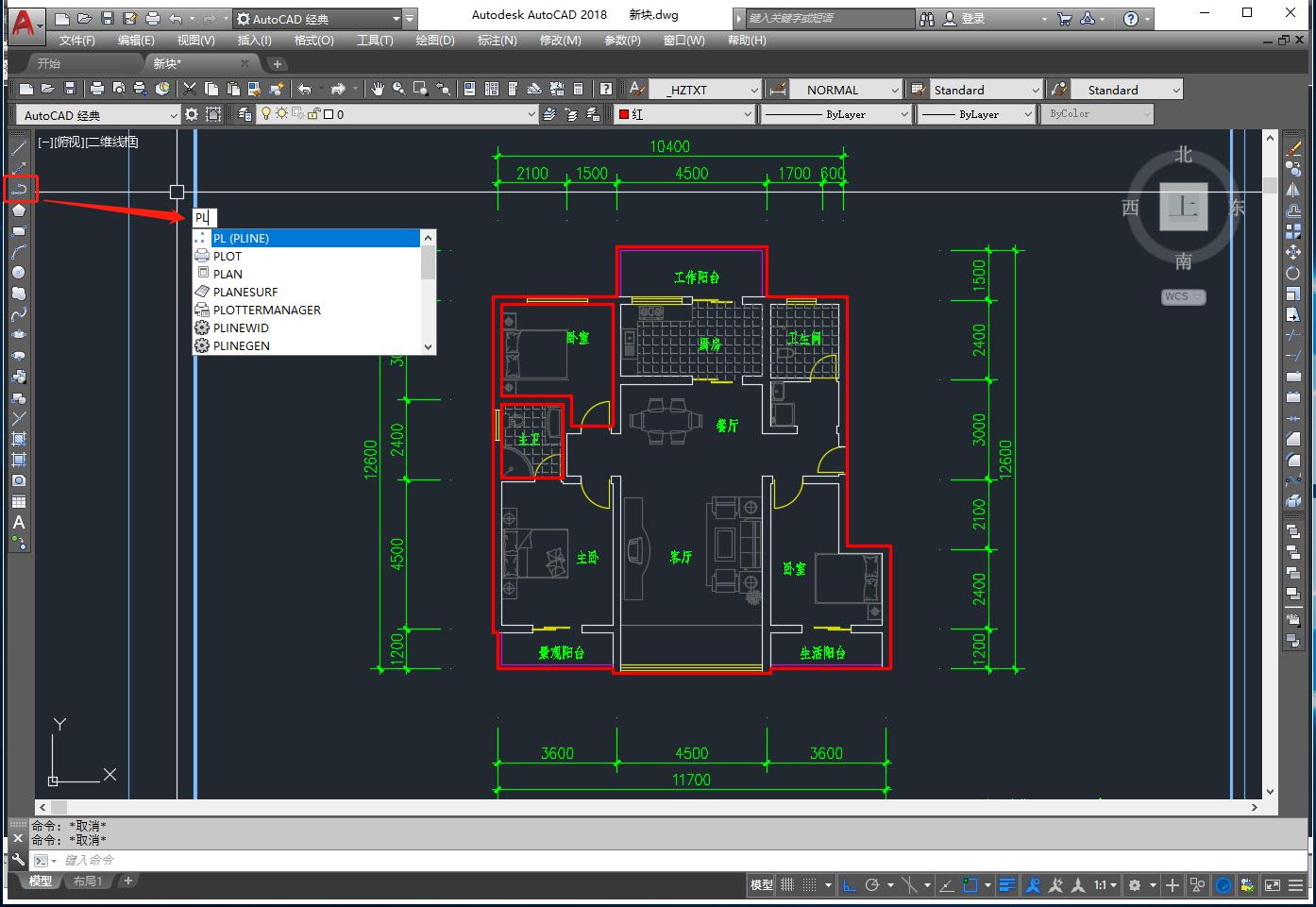

描墙体，多段线【PL】勾勒更方便哦~

（注意不要出现重复或重叠勾勒的线条，起点和端点要在∠折角点上）

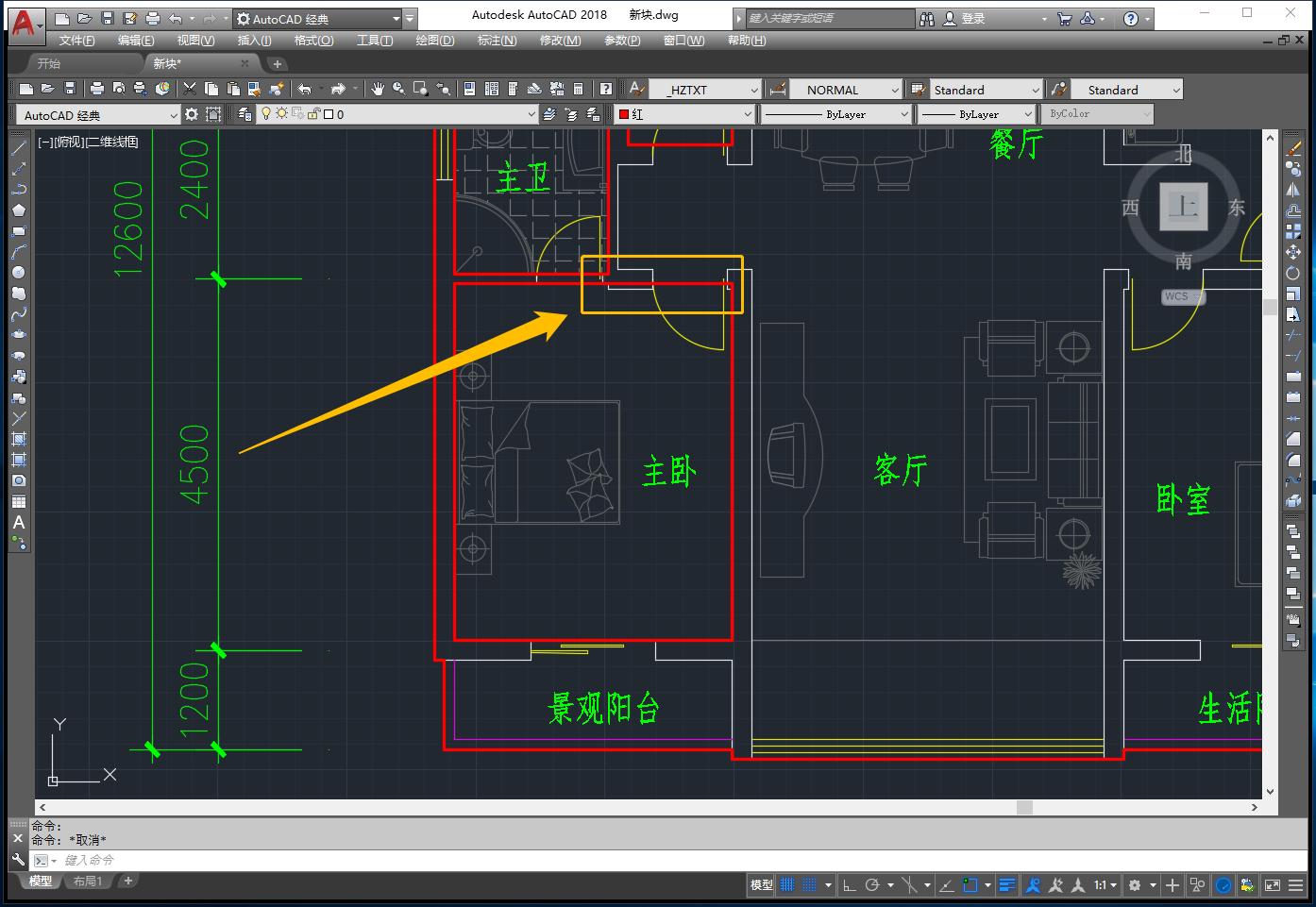

墙体过小的折角或凸起凹陷建议简单直线处理，绘制比较快且对材料数据影响很小。

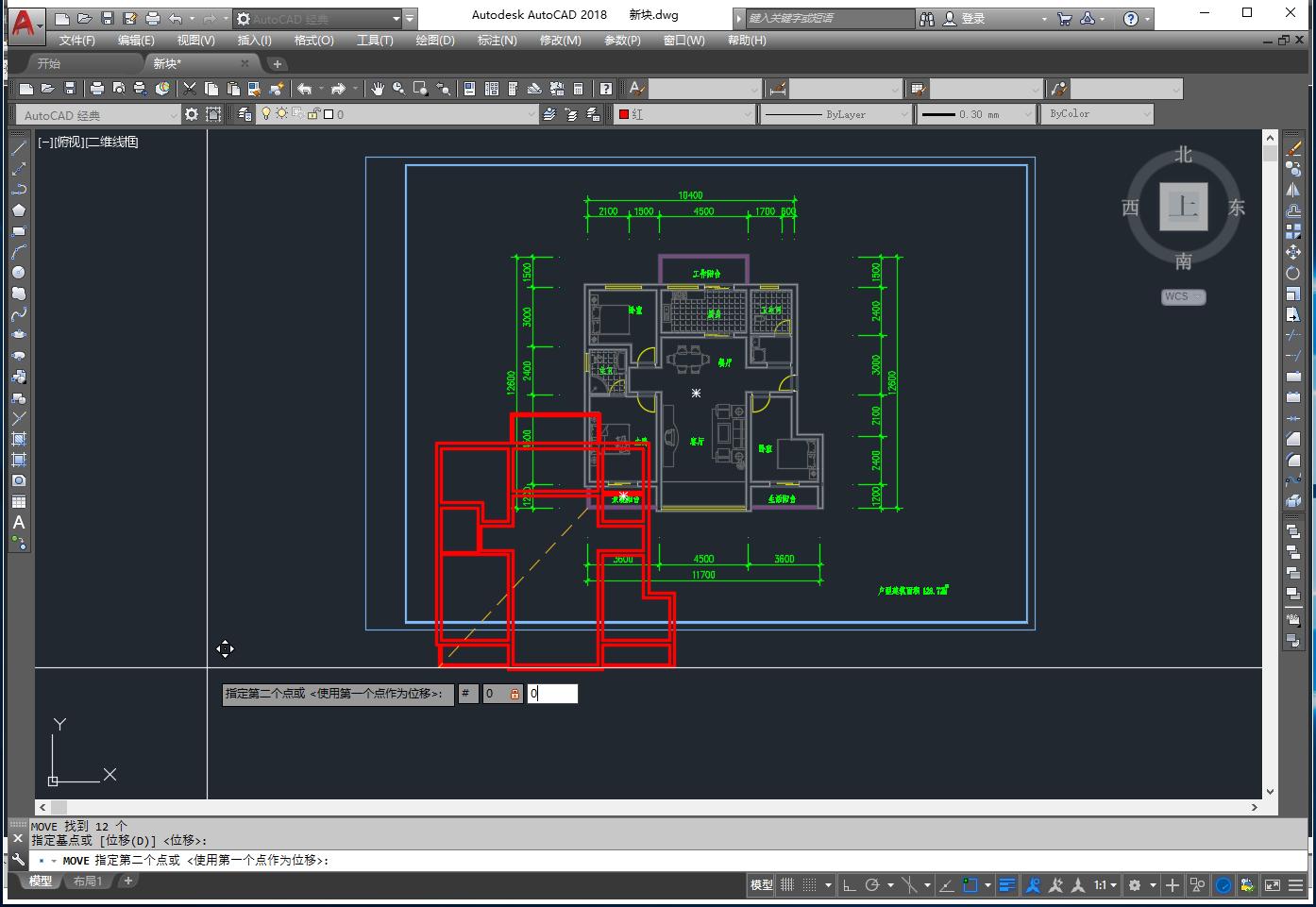

选择描好的墙体【CO】复制一份出来

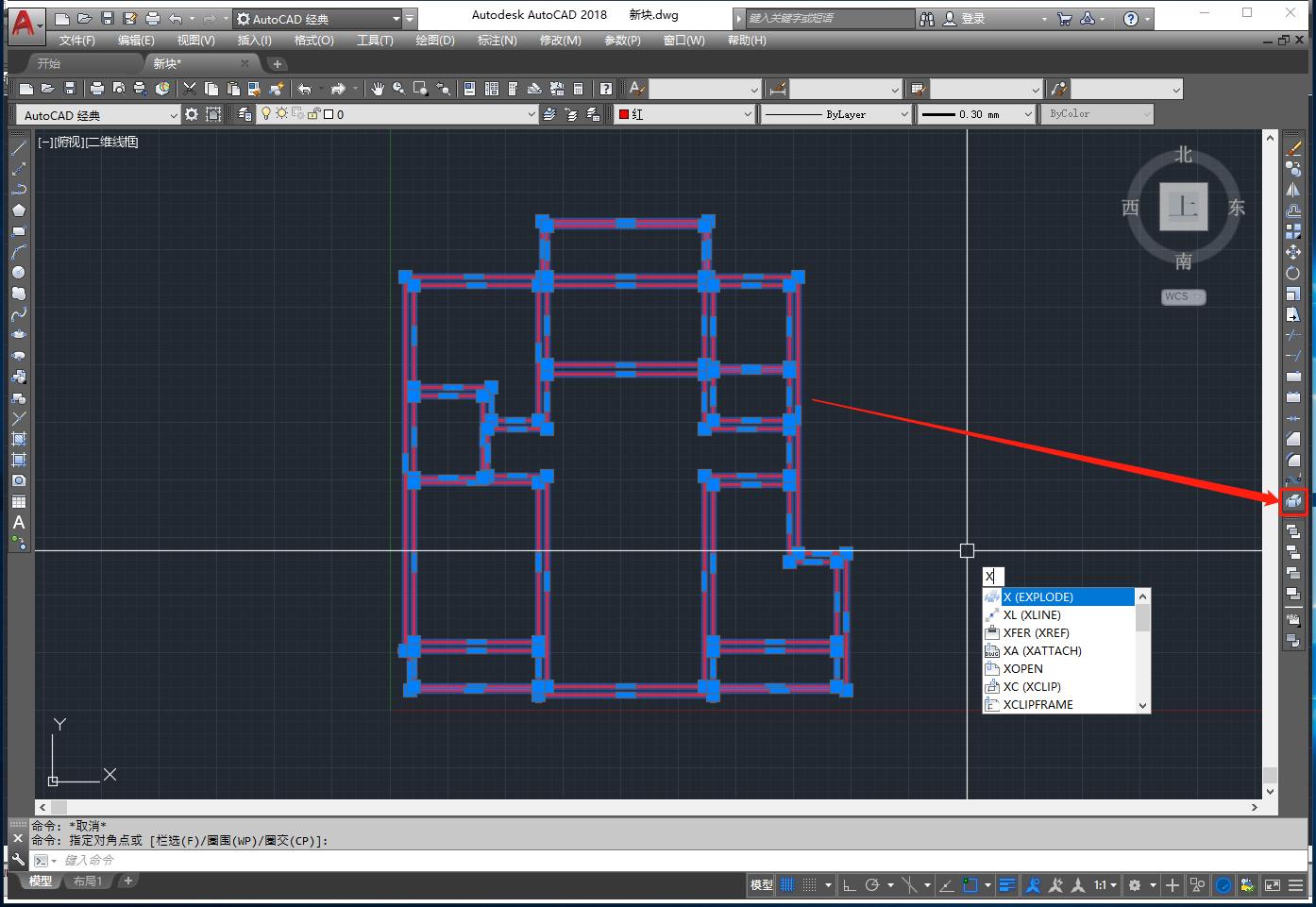

炸开墙体（分解）快捷键【X】，可以多炸几次，避免有重合的块。

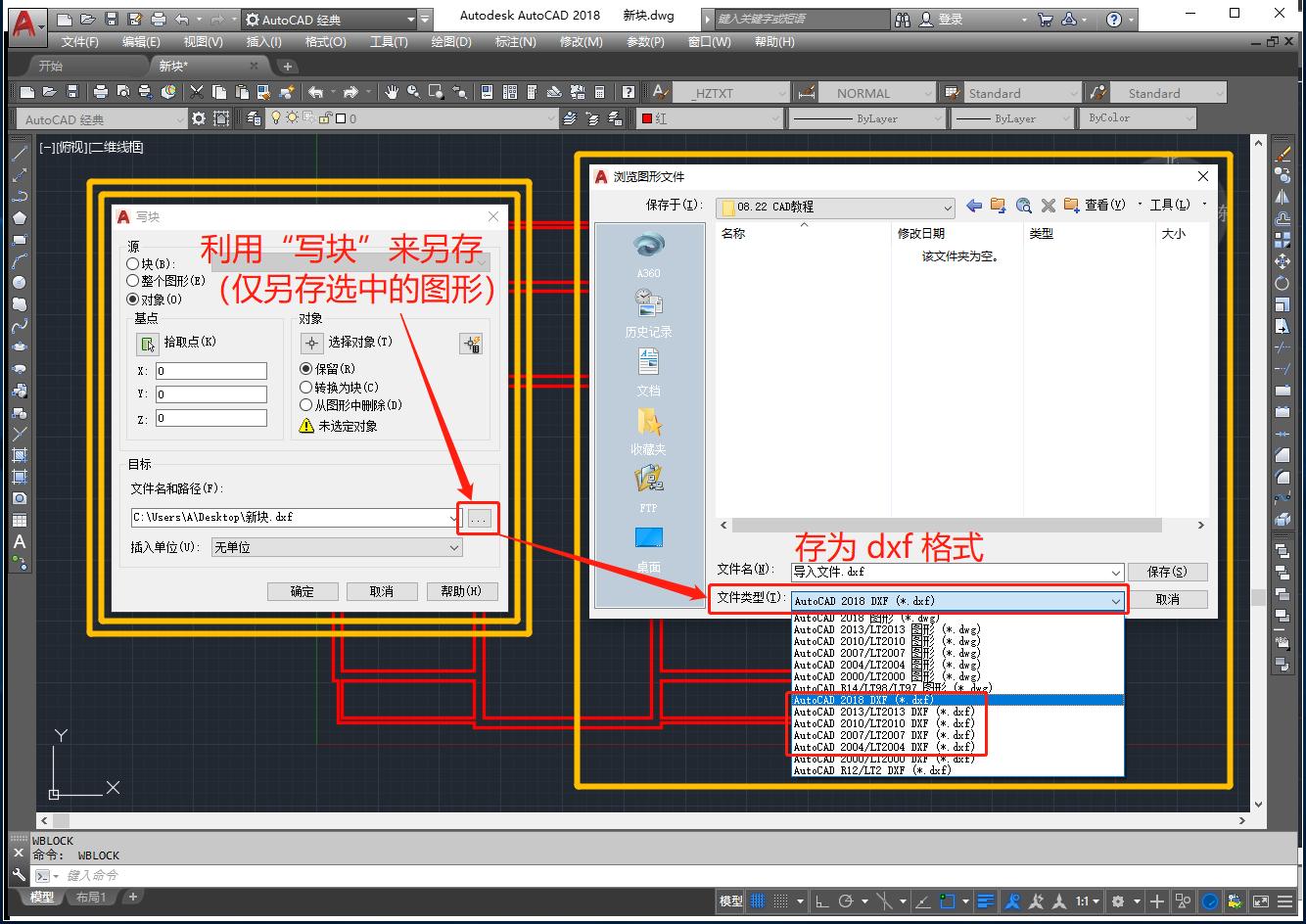

利用"写块"来另存选中的图形（仅另存选中的图形） 快捷键【W】

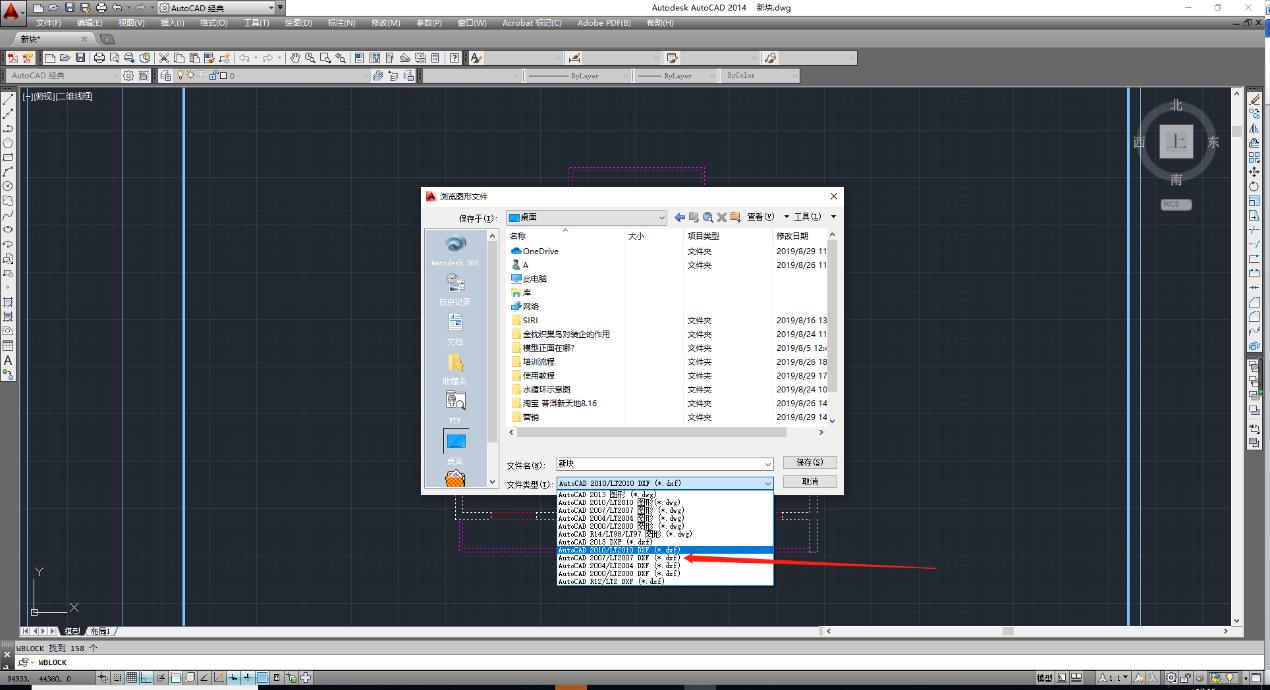

另存为 dxf 文件（2000~2018以上版本都可以）

运行"水电设计"客户端

点击"导入"——CAD文件

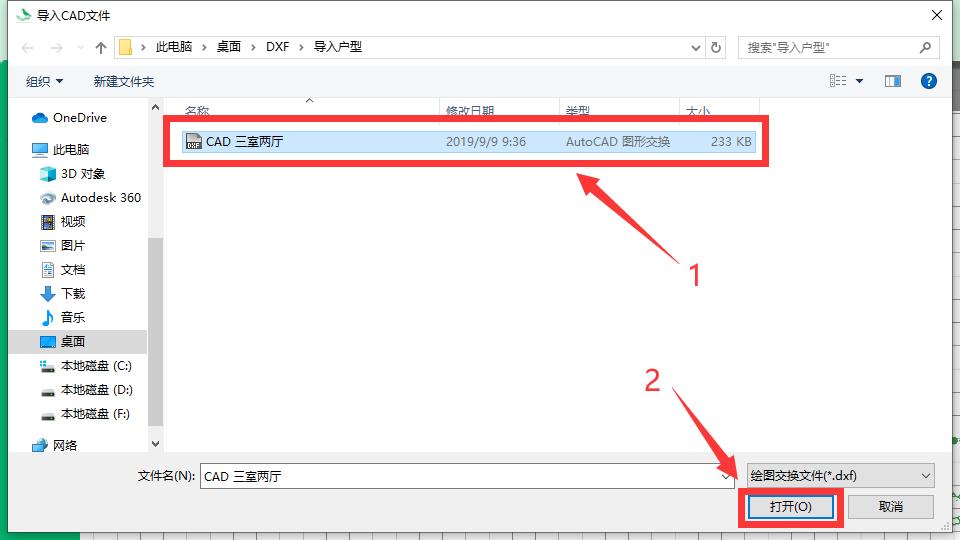

选择之前已经处理好的CAD文件（DXF格式）

（左下角的小鸟摄像机就在原点上哦）

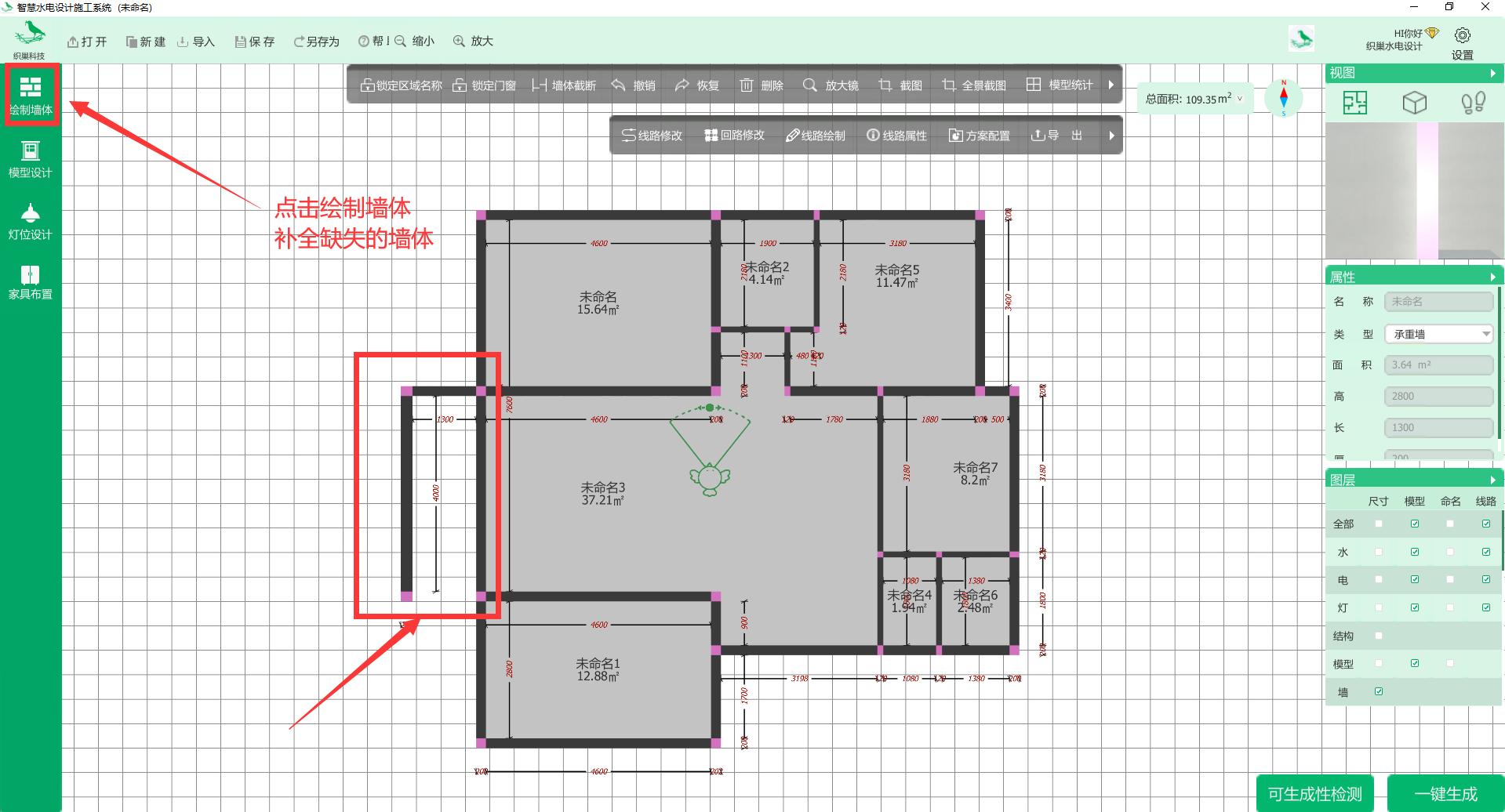

导入不理想可手动修改，比如：边角多出或墙体缺失。

（若墙体厚度≤10cm也会出现墙体缺失，手动绘制即可。）

若有区域空白，可以删除问题墙体重新闭合。

导入户型之后及时保存房型

根据保存设计界面依次输入名称、厅室数量，

房屋地址以及详情可填可不填

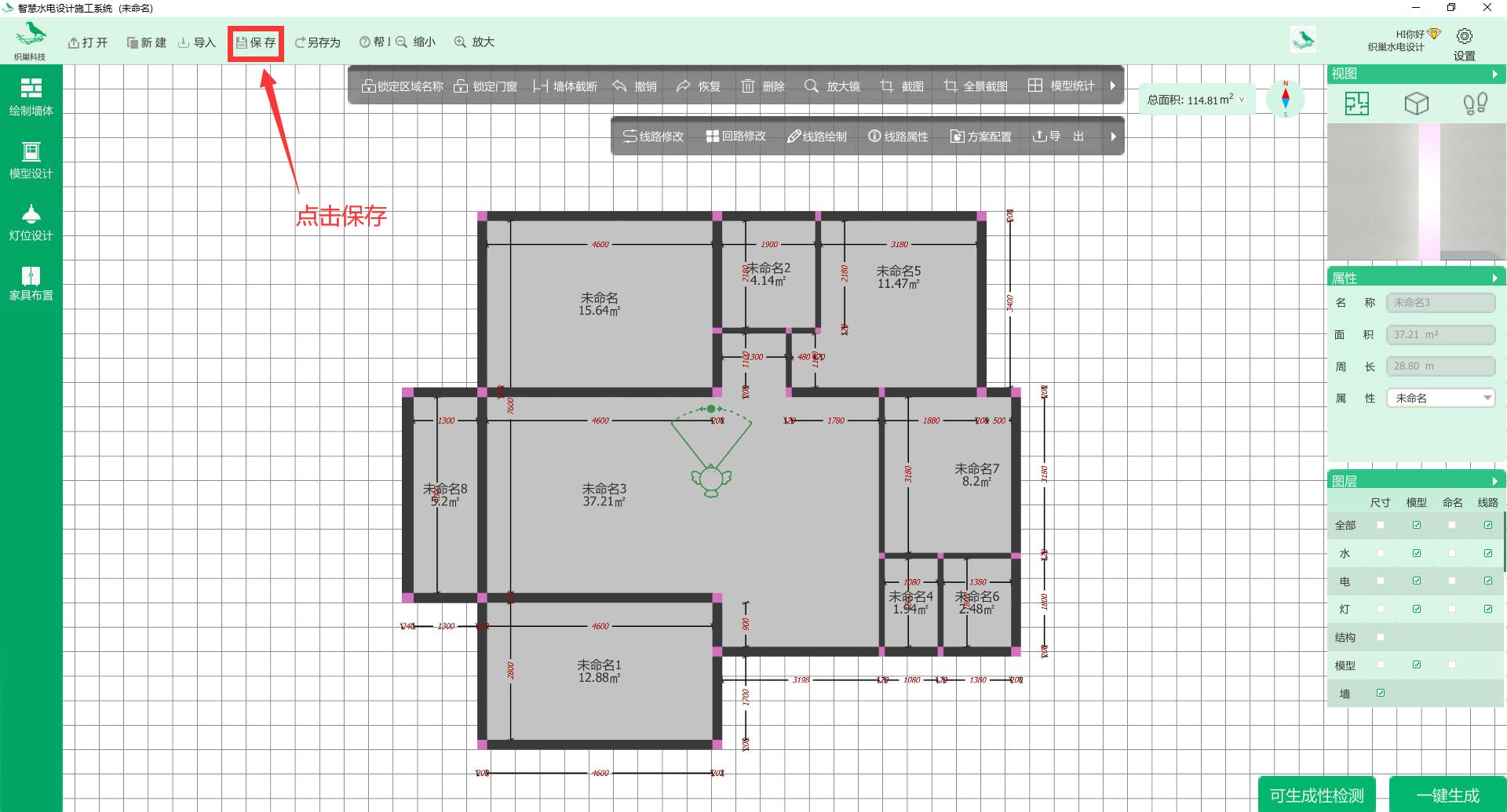

最后一步点击"保存"，

之后即可在菜单栏的"打开"界面找到此房型
