一、教材知识点：摘自《1H413020电气工程安装技术》
配电装置柜体的安装要求（P74）
1.基础型钢的安装 垂直度 、 水平度 允许偏差，位置偏差及 不平行度 ，基础型钢顶部平面，应符合规定。基础型钢的 接地应不少于两处 ，且连接牢固，导通良好。
2. 柜体的接地 应牢固、可靠，以确保安全。装有电器的柜门应以 截面积≥4mm2裸铜软线 与金属柜体可靠连接。
3.将柜体按 编号顺序 分别安装在基础型钢上，再找平找正。柜体安装 垂直度 允许偏差不应大于1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。
4.柜体安装完毕后，每台柜体均应 单独与基础型钢做接地保护连接 ，以保证柜体的接地牢固良好。
5.安装完毕后，还应 全面复测一次 ，并做好柜体的安装记录。
二、规范内容：摘自《GB50303-2015建筑电气工程施工质量验收规范》
5 成套配电柜、控制柜（台、箱）和配电箱（盘）安装
5.1 主控项目
5.1.1 柜、台、箱的金属框架及基础型钢应 与保护导体可靠连接 ；对于装有电器的可开启门，门和金属框架的接地端子间应选用 截面积不小于4mm2的黄绿色绝缘铜芯软导线连接 ，并应有标识。
检查数量： 全数检查 。
检查方法：观察检查。
5.1.2 柜、台、箱、盘等配电装置应有 可靠的防电击保护 ；装置内 保护接地导体（PE）排 应有裸露的连接外部保护接地导体的端子，并应可靠连接。当设计未做要求时，连接导体最小截面积应符合现行国家标准《低压配电设计规范》GB50054的规定。
检查数量： 全数检查 。
检查方法：观察检查并采用力矩扳手检查。
5.2 一般项目
5.2.1 基础型钢安装允许偏差应符合表5.2.1的规定。
检查数量：按总数 抽查20% ，且不得少于1台。
检查方法：水平仪或拉线尺量检查。
表5.2.1基础型钢安装允许偏差
5.2.2 柜、台、箱、盘的布置及 安全间距 应符合设计要求。
检查数量：全数检查。
检查方法：尺量检查。
检查方法：观察检查。
5.2.5 柜、台、箱、盘应安装牢固，且不应设置在水管的正下方。柜、台、箱、盘安装 垂直度 允许偏差不应大于 1.5‰ ， 相互间接缝 不应大于2mm，成列盘面偏差不应大于5mm。
检查数量：按总数抽查10%，且不得少于1台。
检查方法：线坠尺量检查、塞尺检查、拉线尺量检查。
三、现场图片解析：

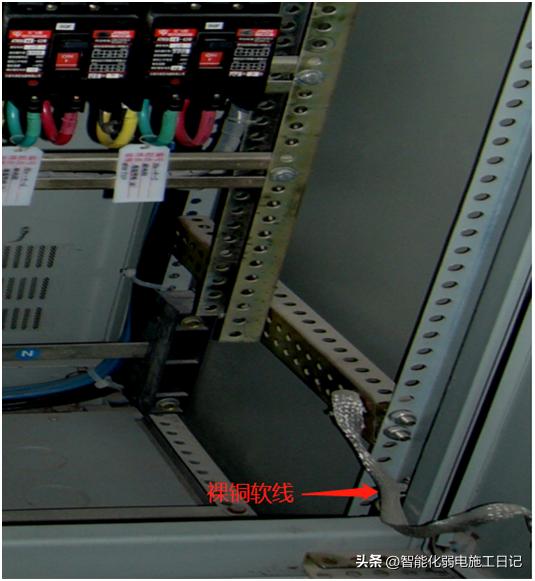

基础型钢的接地应不少于两处，且连接牢固，导通良好
装有电器的柜门应以截面积≥4m2裸铜软线与金属柜体可靠连接
每台柜体均应单独与基础型钢做接地保护连接
