有关磁通量的知识点 (一轮复习磁场对电流的作用)

判断磁通量变化的方法:一是看有效面积内的磁感线条数;二是根据定义φ=BS(△φ=φ₂-φ₁)。

对于磁通量变化问题,通常有三个方面比较容易出错。

1.有效面积问题(垂直有效)

2.正反面问题(磁通量正负)

3.错选回路

如图所示,

磁通量变化的习题,有关磁通量的知识点

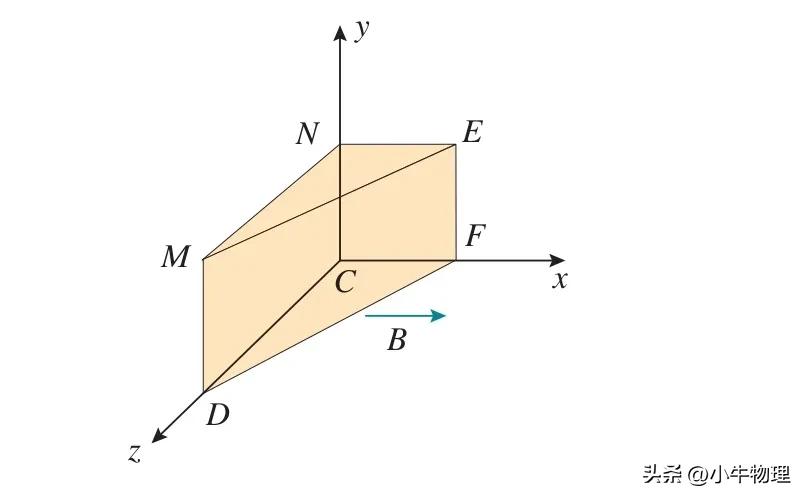

匀强磁场的磁感应强度B为0.2 T,方向沿x轴的正方向,且线段MN、 DC相等,长度为 0.4 m,线段NC、EF、MD、 NE、CF相等,长度为0.3 m,通过面积SMNCD、 SNEFC、SMEFD的磁通量Φ₁、Φ₂、Φ₃各是多少?

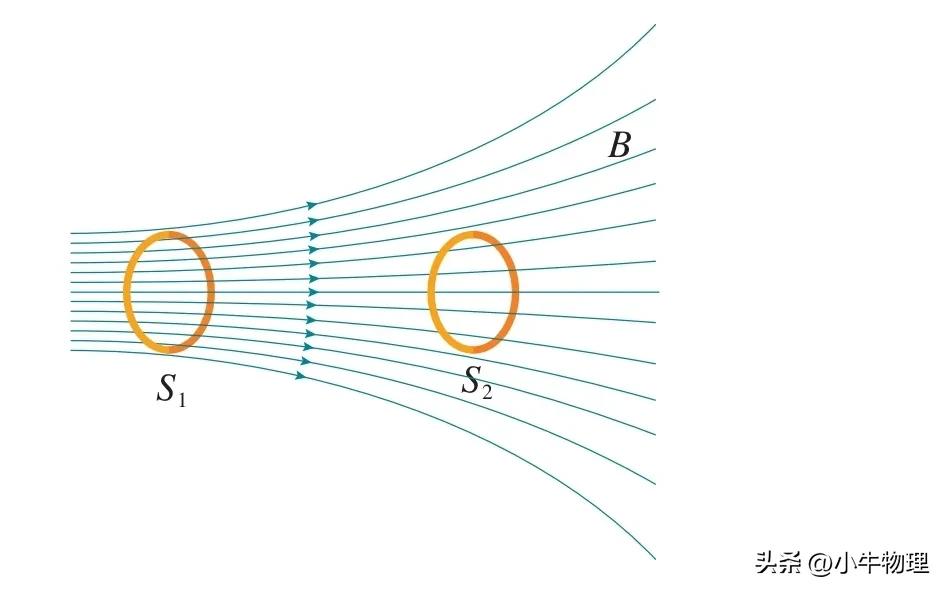

两个线圈面积一样,但通过它们的磁通量不同

磁通量变化的习题,有关磁通量的知识点

例.:如图所示,

磁通量变化的习题,有关磁通量的知识点

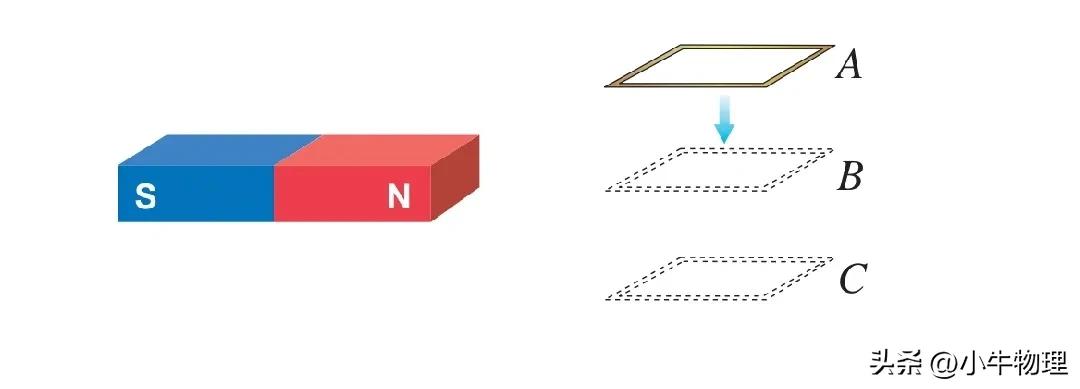

在水平放置的条形磁铁 的N极附近,一个闭合线圈竖直向下运动并始终保持水平。在位置B,N极附近的磁感线正好与 线圈平面平行,A、B之间和B、C之间的距离 都比较小,试判断线圈经过A、B、C过程中,线圈磁通量的变化情况。

例:如图所示,

磁通量变化的习题,有关磁通量的知识点

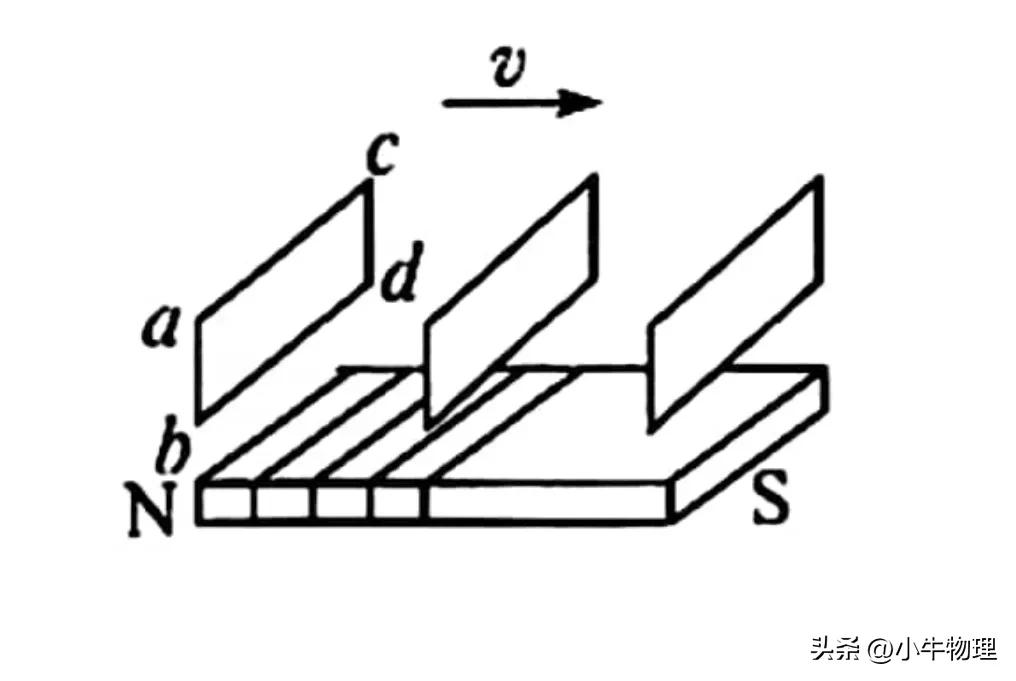

水平放置的扁平条形磁铁,在磁铁的左端正上方有一线框,线框平面与磁铁垂直,当线框从左端正上方沿水平方向平移到右端正上方的过程中,穿过它的磁通量的变化是:

A.先减小后增大

B.始终减小

C.始终增大

D.先增大后减小

例:如图,

磁通量变化的习题,有关磁通量的知识点

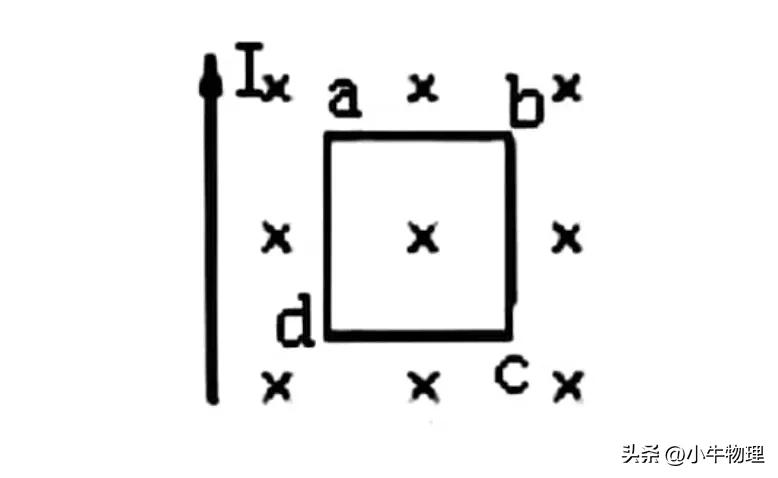

在一通电直导线附近有一闭合线框abcd,线框与通电导线共面,现将闭合线框abcd垂直纸面向里平移,试分析线框的感应电流情况。

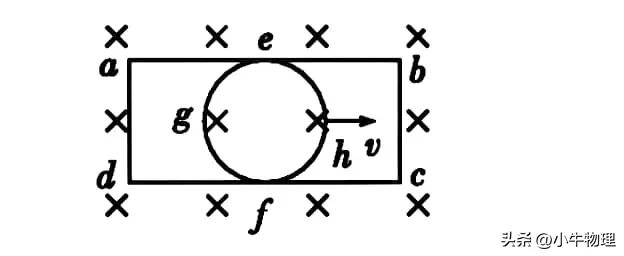

例. 闭合铜环与闭合金属框相接触,在匀强磁场中如图所示,

磁通量变化的习题,有关磁通量的知识点

当铜环向右移动时(金属框不动),下列说法正确的是( )A. 闭合铜环内没有感应电流,因为磁通量没有变化。

B. 金属框内没有感应电流,因为磁通量没有变化。

C. 金属框ad边有感应电流,方向从a流向d。

D. ebcfh回路有感应电流,由楞次定律可判定电流方向为逆时针。

【法拉第圆盘】

无论是用“切割法”还是用“磁通量变化法”等来分析法拉第圆盘发电原理都应该得到符合实际的同一的科学结论,即有感应电动势产生。

磁通量变化的习题,有关磁通量的知识点

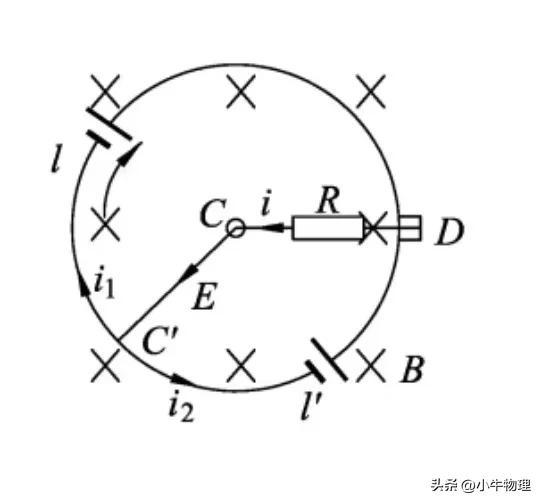

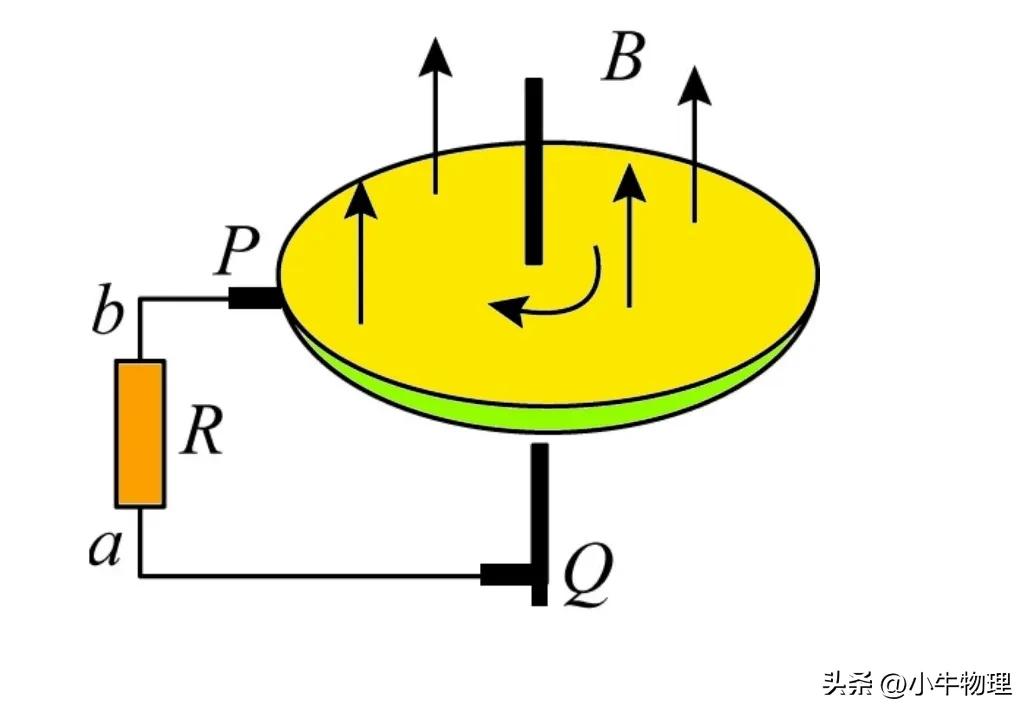

法拉第圆盘回路图:

磁通量变化的习题,有关磁通量的知识点

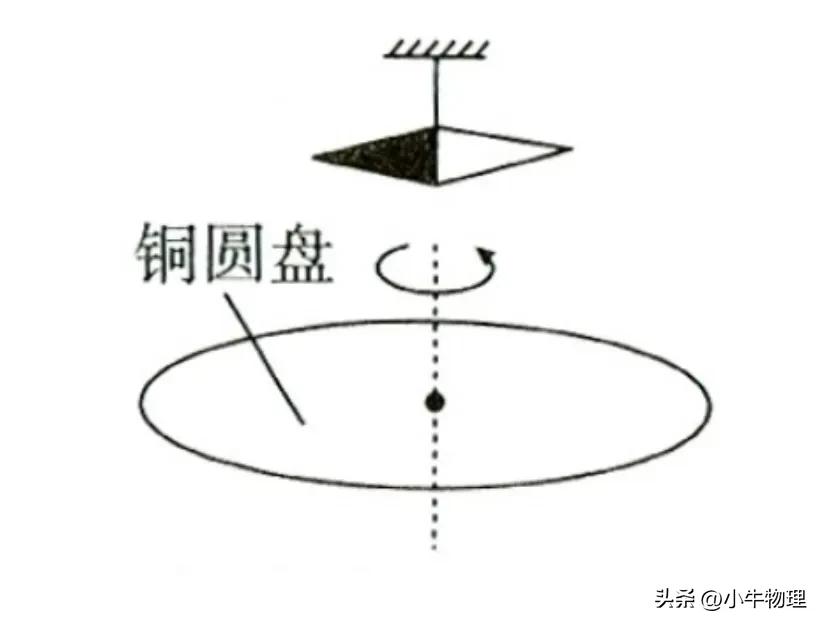

例题:1824年,法国科学家阿拉果完成了著名的“圆盘实验”.实验中将一铜圆盘水平放置,在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针,如图所示.

磁通量变化的习题,有关磁通量的知识点

实验中发现,当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时,磁针也随着一起转动起来,但略有滞后.下列说法正确的是(AB)

A.圆盘上产生了感应电动势

B.圆盘内的涡电流产生的磁场导致磁针转动

C.在圆盘转动的过程中,磁针的磁场穿过整个圆盘的磁通量发生了变化

D.圆盘中的自由电子随圆盘一起运动形成电流,此电流产生的磁场导致磁针转动
