铅酸蓄电池通常采用三段式智能充电；充电参数包括电流，电压，时间，储电位，析气电压，内阻和温升；所有单体享有相同的充电电流和充电时间，内阻差别引发温升和电压差别，电压差别导致内阻上升速度差别
1）内阻小温升低，电压低充电不足，储电位下降快，析气电压高失水少，内阻上升慢
2）内阻大温升高，电压高过度充电，储电位下降快，析气电压低失水多，内阻上升快
充电过程产生析气功耗和内阻损耗，充电能量损耗可以通过充放电实验进行估算
1 【恒流+恒压+浮充】4820充电器
1）储电期：充电电流恒定（3.0A），电压上升到58.0V转恒压，功率上升
2）恒压期：充电电压恒定，电流｛I=（58.8-E）/R｝下降到0.7A转灯进入浮充
2 充电过程【能量转换】和【温升危害】
储电量=充电量-内阻损耗-析气功耗
温升危害：内阻上升，储电位和析气电压下降
1）充电电压U=E+IR；充电过程化学方程式：PbSO4+2H2O+PbSO4==PbO2+2H2SO4+Pb
2）充电量=∫IUdt，内阻损耗=∫I²Rdt，储电量=∫IEdt-析气功耗
3）单体充电电压Ui=Ux（常温14.1V）时析气开始，析气功率Px=I²（Ui-Ux）
4）储电量增加，方程式左边物质减少右边物质增加，H2SO4浓度上升，常温内阻上升
5）热量来源于内阻损耗和析气功耗
6）电流大温升高内阻大，实际内阻/常温内阻=（I）^（a），a内阻小0.1内阻大0.2～0.4
3 充电过程【储电能力】和【储电效率】
充电电压U=E+IR，储电位上升内阻上升，温度上升内阻变大；电压上升速度取决于储电位，电流，内阻和温升
1）储电前期：电压48.0V～54.0V，储电位低内阻小，发热少温升低，电压上升慢，储电能力取决于（E）/（E+IR）的占比
2）储电中期：电压54.0V～56.0V，储电位上升内阻上升，温度上升内阻变大，电压上升快，储电效率取决于（IR）/（E+IR）的占比
3）储电后期：电压56.0V～58.0V，储电位高内阻大，电池析气温升高，电压快速上升，储电位【E=58.0-IR】取决于充电电流
4 恒压期单体电压升降趋势分析
充电电压U=E+IR；【∫IEdt-析气功耗】的大小决定储电位上升量，析气功耗转为热能；电流下降温度下降，储电位上升内阻分压下降；恒压期电压的升降取决于电流下降速度，转恒压时单体内阻，温升和储电位
4·1 内阻小温升低储电位低
恒压前期电压上升少，后期电压平稳或者下降
1）恒压前期电流大，【∫IEdt-析气功耗】小储电位上升少；电流下降快，温度下降幅度小；储电位上升量大于内阻分压下降量
2）恒压后期电流小，【∫IEdt-析气功耗】=0，储电位变化小；电流下降慢，电池温度基本不变；储电位上升量小于内阻分压下降量
4·2 内阻小温升低储电位高
恒压前期电压上升多，后期电压平稳或者上升
1）恒压前期电流大，【∫IEdt-析气功耗】大储电位上升多；电流下降快，温度下降幅度小；储电位上升量大于内阻分压下降量
2）恒压后期电流小，【∫IEdt-析气功耗】小储电位上升少；电流下降快，电池温度基本不变，储电位上升量小于内阻分压下降量
4·3 内阻大温升高储电位低
恒压前期电压上升，后期电压继续上升
1）恒压前期电流大，∫IEdt大部分转为热能；电流下降快，温度下降幅度大；储电位上升量大于内阻分压下降量
2）恒压后期电流小，析气功耗转为热能少；电流下降慢，电池温度继续下降，储电位上升量大于内阻分压下降量

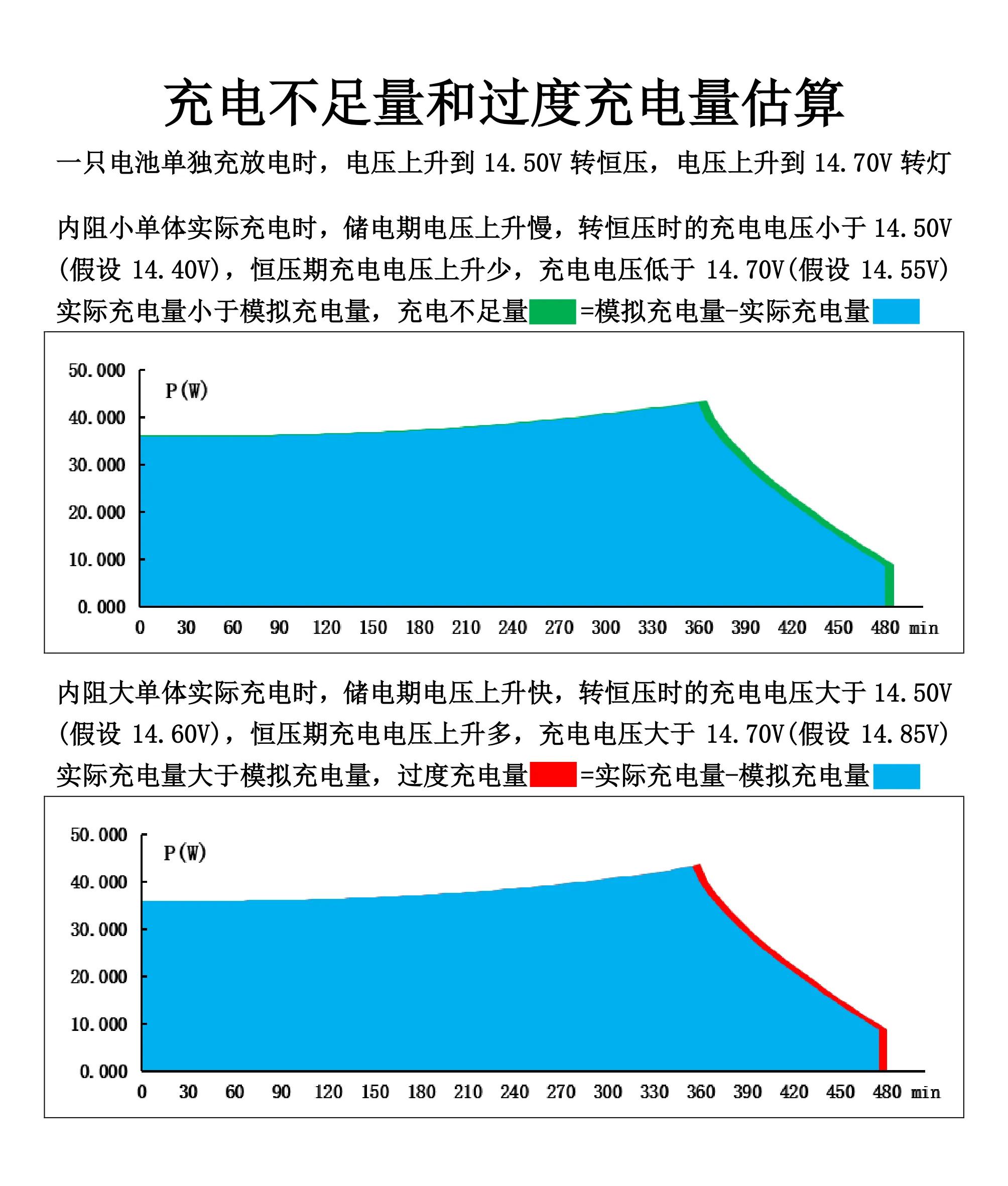

5 充电过程【充电不足】和【过度充电】
一只电池单独充电，电压达到14.5V转恒压，电压上升到15.7V转灯；几只单体串联充电，内阻小单体充电不足，内阻大单体过度充电
1）内阻小单体：转恒压时电压低于14.5V；恒压期电压上升少，充电电压小于14.7V；充电不足量=模拟充电量-实际充电量
2）内阻大单体：转恒压时电压大于14.5V，恒压期电压上升多，充电电压大于14.7V，过度充电量=实际充电量-模拟充电量

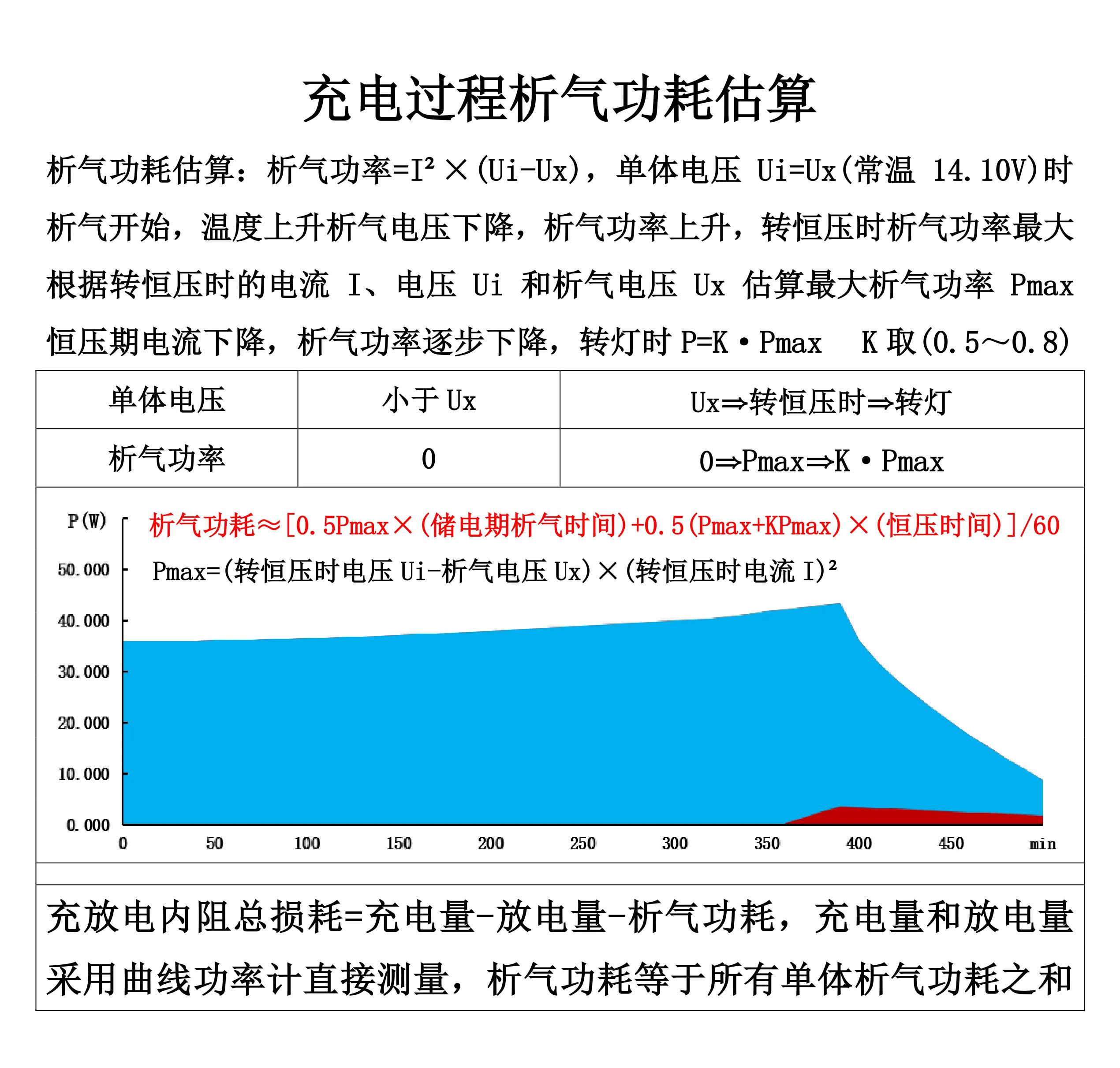

6 充电过程析气功耗估算
1）单体电压Ui=Ux（常温14.1V）时析气开始，析气功率P=（Ui-Ux）×(充电电流I)²
2）单体析气功耗=0.5【（储电期析气时间）+（1+K）（恒压期时间）】（转恒压时电压Ui-析气电压Ux）(转恒压时电流I)²/（60）
3）内阻总损耗=充电量-放电量-析气功耗

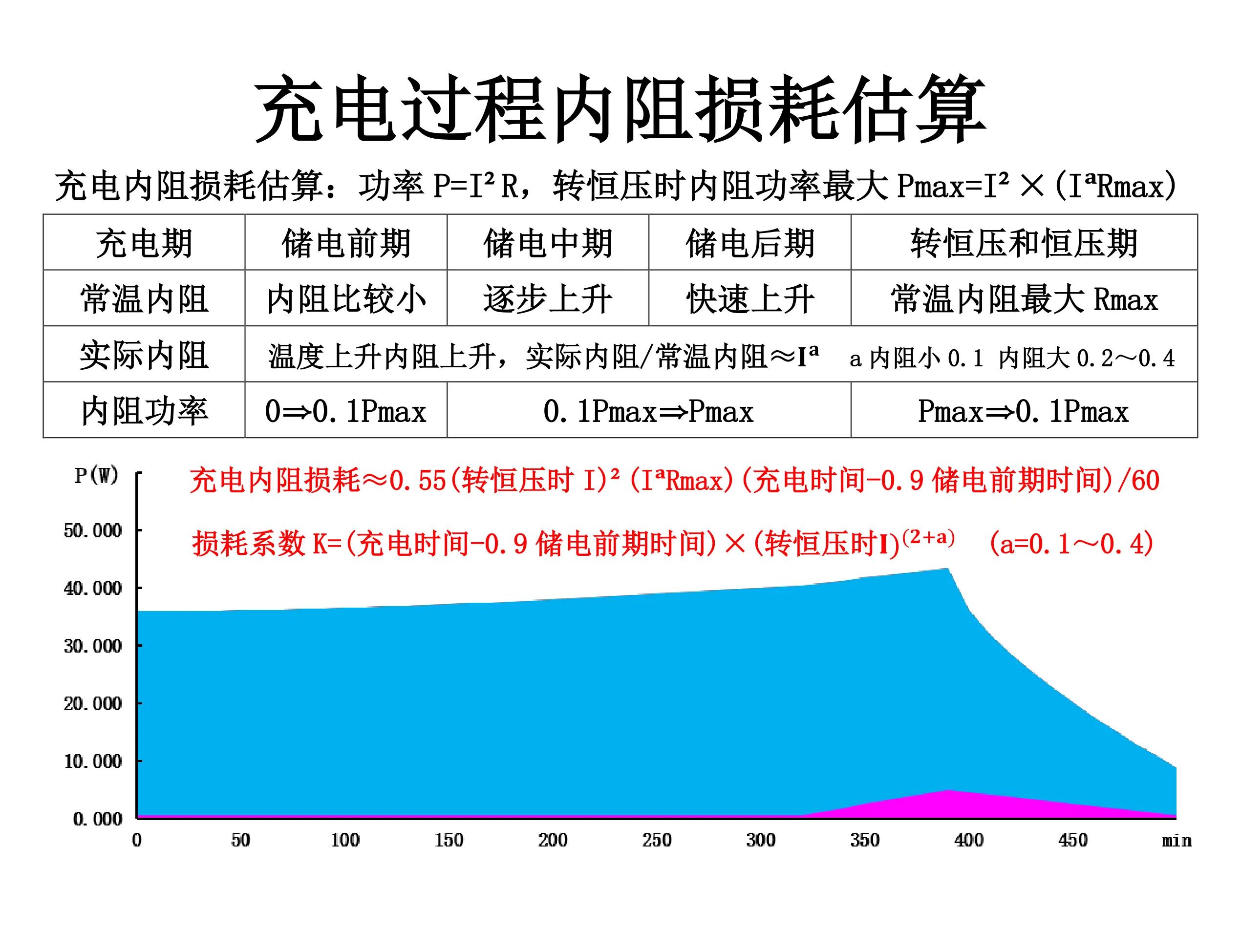

7 充电过程内阻损耗估算
储电位上升内阻上升，电流大温升高内阻大，实际内阻/常温内阻=（I）^（a）
内阻功率P=I²R，转恒压时的内阻功率最大
Pmax=（Rmax）（转恒压时电流I）^（2+a）
内阻损耗=（0.55/60）（充电时间-0.9储电前期时间）（Rmax）（转恒压时I）^（2+a）
