一、教材知识点：摘自《1H411020机电工程常用设备》
电器的分类（P30）
1. 开关 电器，如 断路器 、隔离开关、负荷开关、接地开关等。
2. 保护 电器，如熔断器、 断路器 、避雷器等。
3. 控制 电器，如主令电器、接触器、继电器、启动器、控制器等。
4. 限流 电器，如电抗器、电阻器等。
5. 测量 电器，如电压、电流和电容互感器等。
二、补充知识点
1、断路器
断路器是指能够 关合 、 承载 和 开断正常回路 条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
断路器可用来 分配电能 ，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。已获得了广泛的应用。

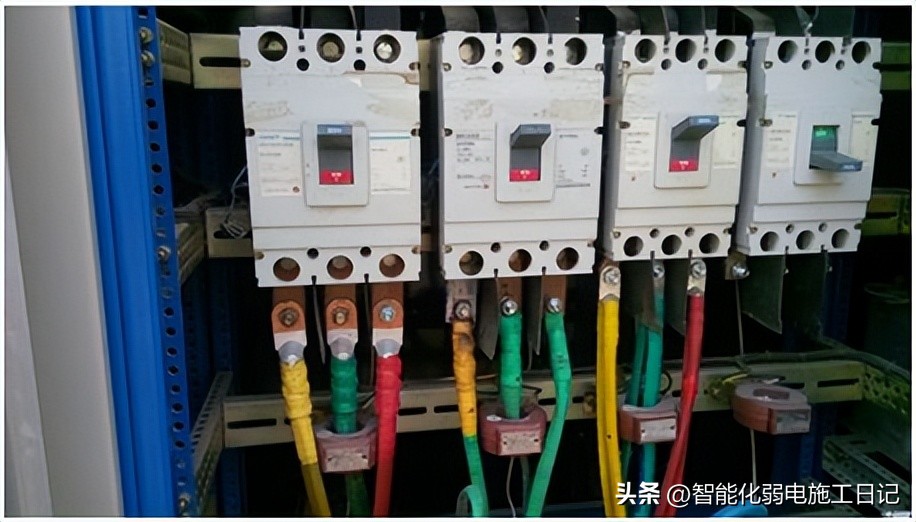

断路器现场实务图

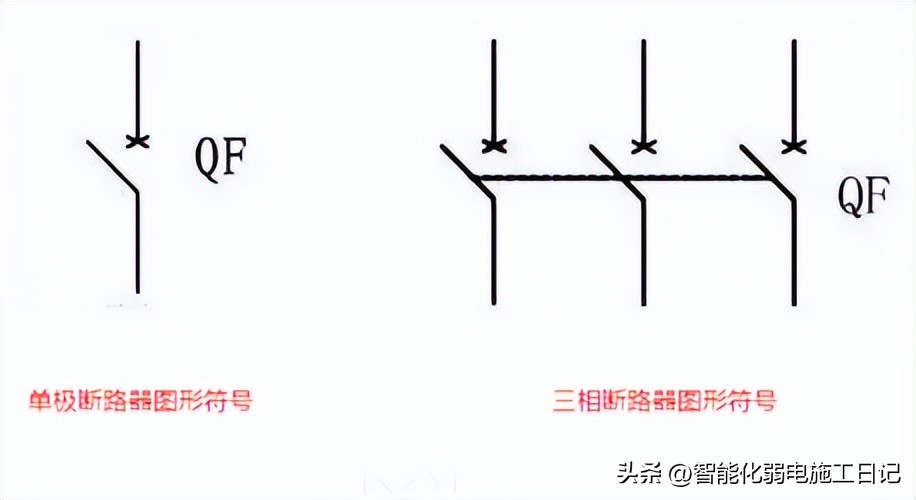

断路器图形符号
2、隔离开关

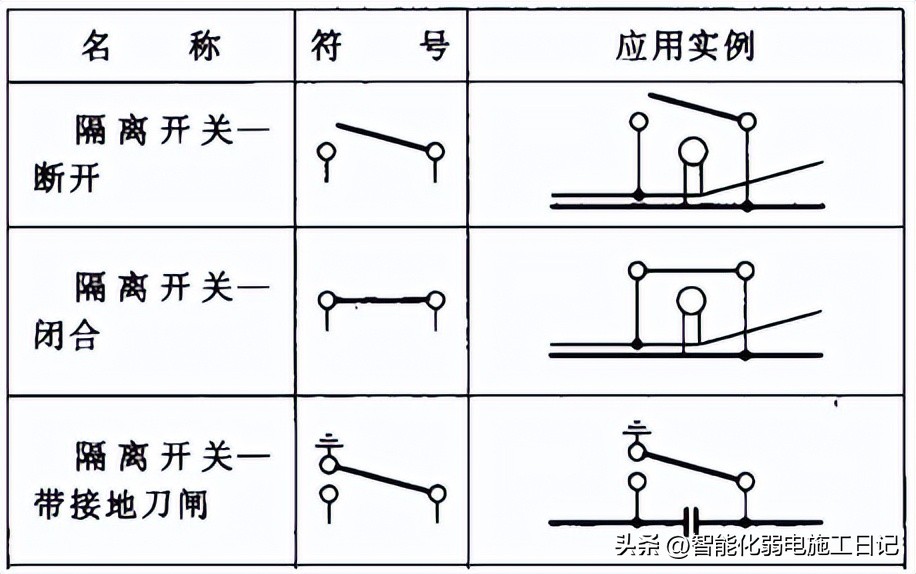

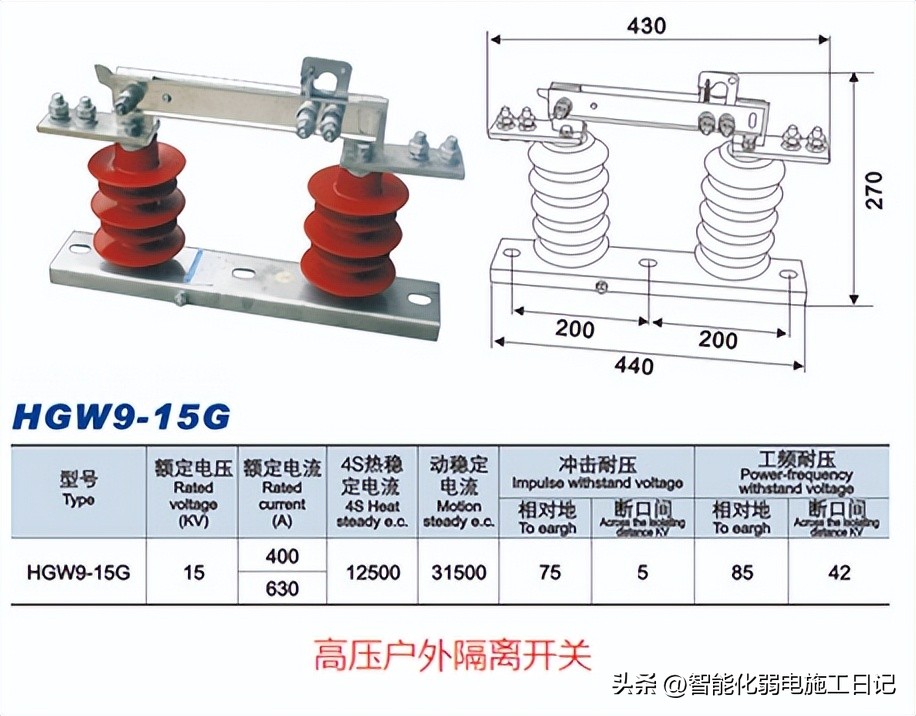

隔离开关（Isolatingswitch）是一种主要用于“ 隔离电源、倒闸操作、用以连通和切断小电流电路 ”，无灭弧功能的开关器件。隔离开关在分位置时，触头间有符合规定要求的 绝缘距离 和 明显的断开标志 ；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。一般用作 高压隔离开关 ，即额定电压在1kV以上的隔离开关
3、负荷开关

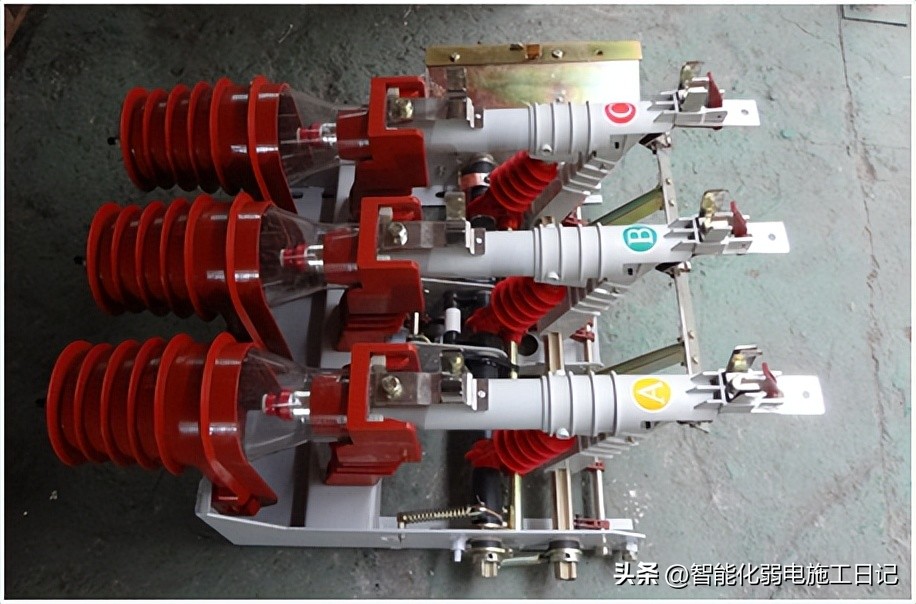

负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能 切断额定负荷电流和一定的过载电流 ，但 不能切断短路电流 。

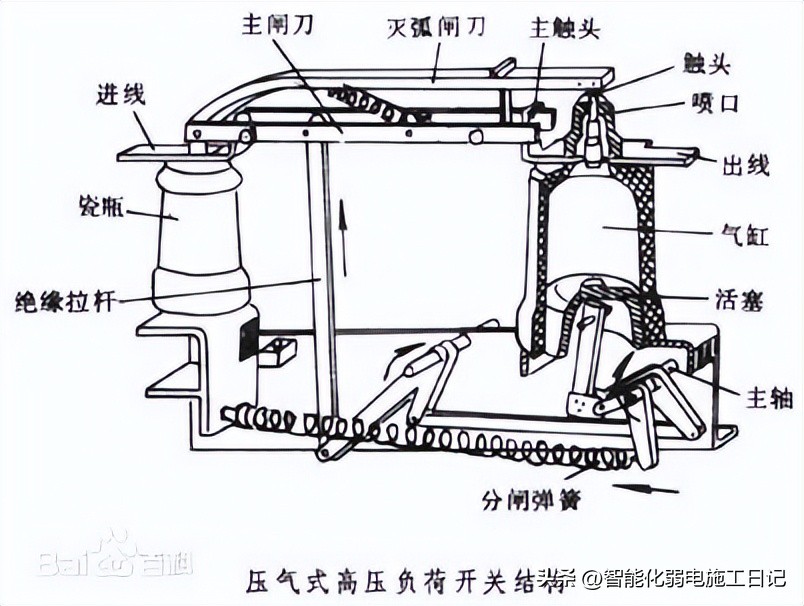

一般装有简单的灭弧装置，但其结构比较简单。图为一种压气式高压负荷开关，其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。

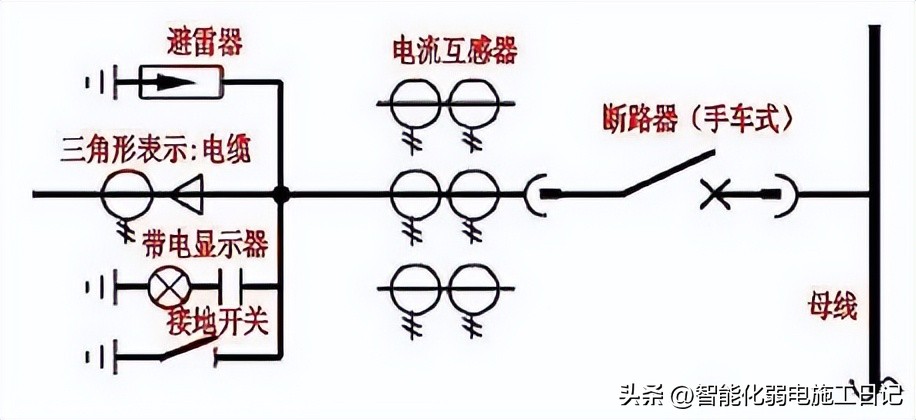

4、接地开关

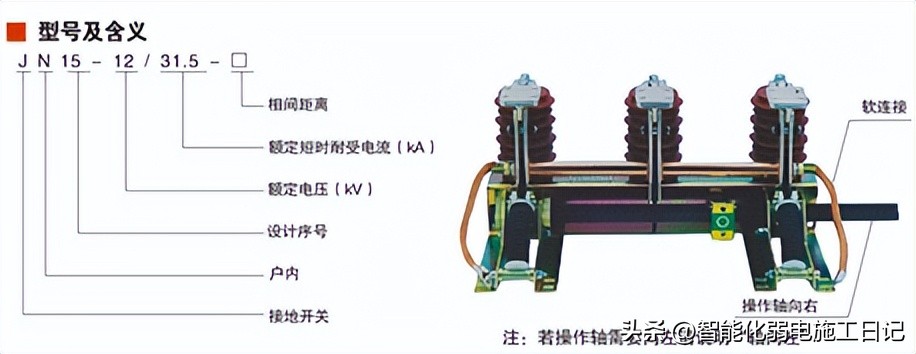

接地开关是指释放被检修设备和回路的静电以及为保证停电检修时检修人员人身安全的 一种机械接地装置 。它可以在异常情况下（如短路）耐受一定时间的电流，但在正常情况下不通过负荷电流。 它通常是隔离开关的一部分 。
