装修中最难能可贵的就是提前设计好，无论是电路还是风格，今天我们就把一个电工做的9张图整理出来，从业15年的经验果然不是吹的，全屋电线、回路和空开都简单的浓缩在九张图里

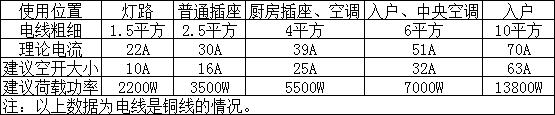

一、电线怎么选？

识别电线用途

火线：红色

零线：蓝色/绿色、灰色

地线：双色

二、回路怎么分配？

需要注意的是冰箱需要单独回路，入住后短期外出可以单独留冰箱，其他断电保证安全！

需要额外增加的回路，自行选择：

三、空开规格

空气开关家用的有1P和2P两种常用的，一般是总路选择2P，分路选择1P

漏电保护器有保护漏电和触电时及时断电的功能

四、插座那么多种类，怎么选？

插座种类虽多，根据合适的选择吧！比如床头可以选用带USB的插座，厨房的插座带开关的比较好用；需要多电器共用的插座可以选择多孔的；卫生间的插座最好带防溅盒

五、全屋插座布局图

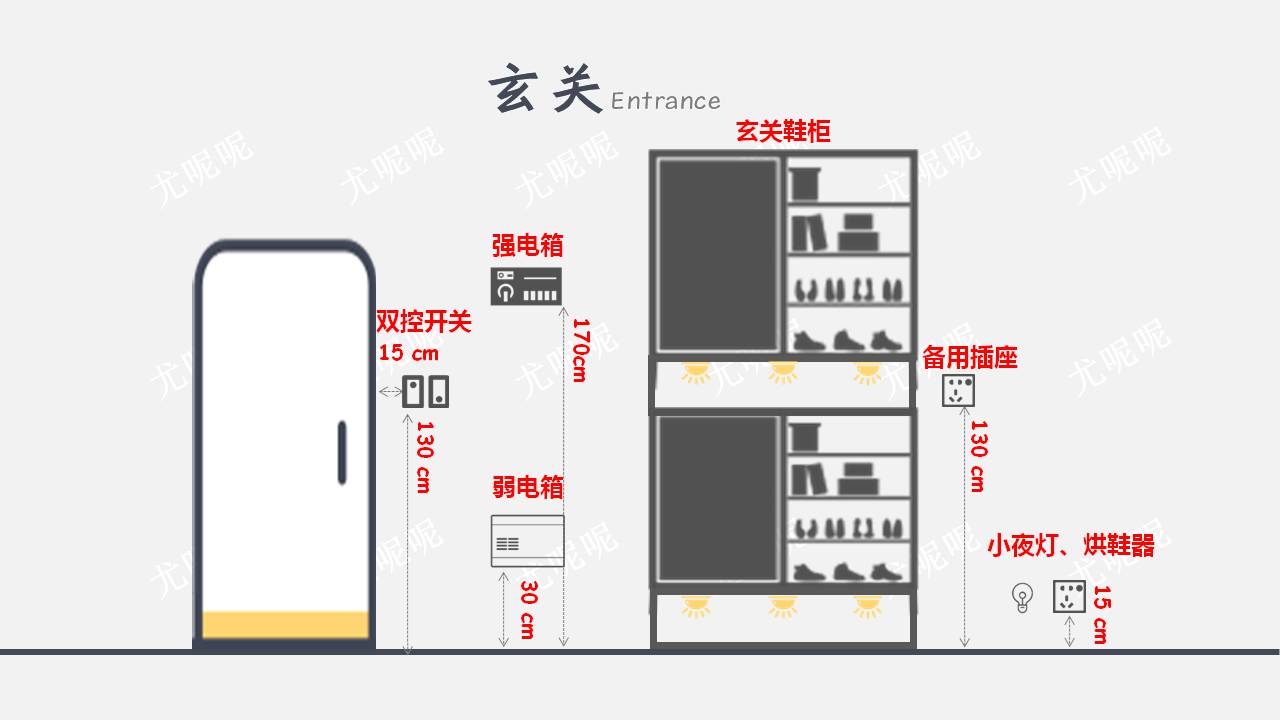

1、玄关

一般预留2-3个，鞋柜底部用于烘鞋器，中间部位的用于照明或者充电

2、客厅

客厅的沙发墙一般预留5个以上的插座，功能如图，沙发旁的插座可以选择usb的

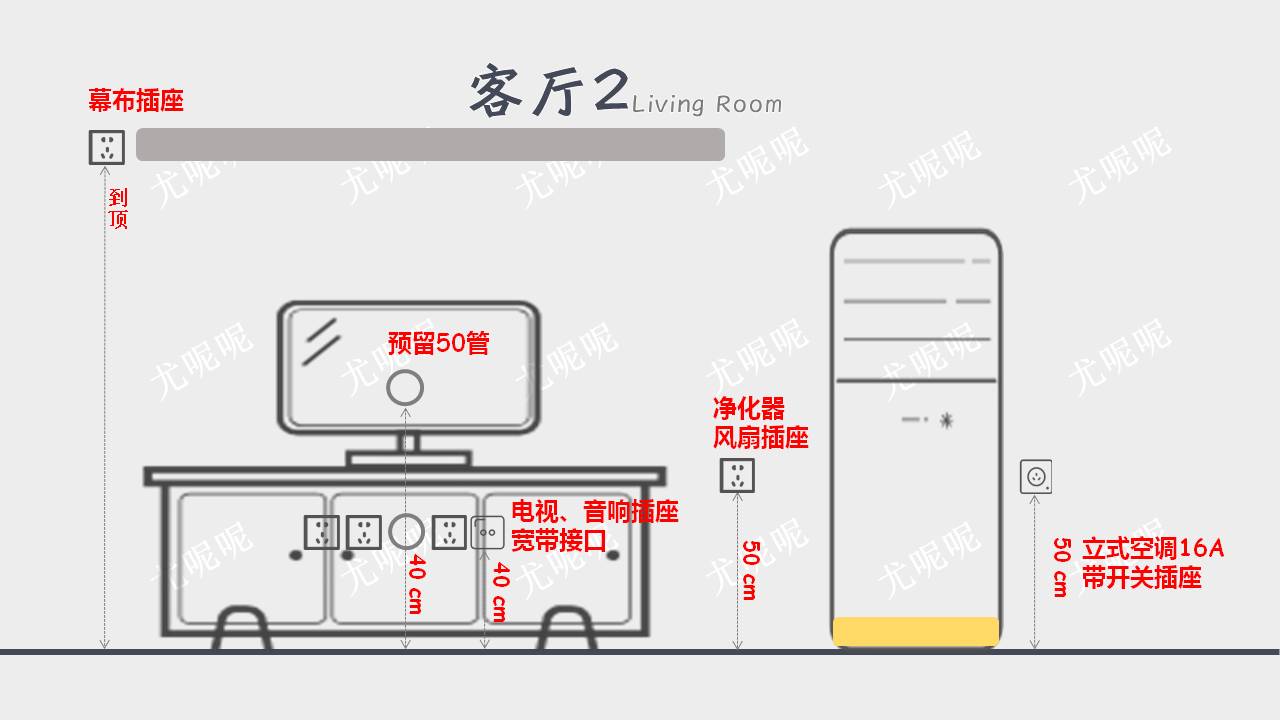

电视背景墙插座一般集中在电视柜上方，4-8个预留

3、卧室

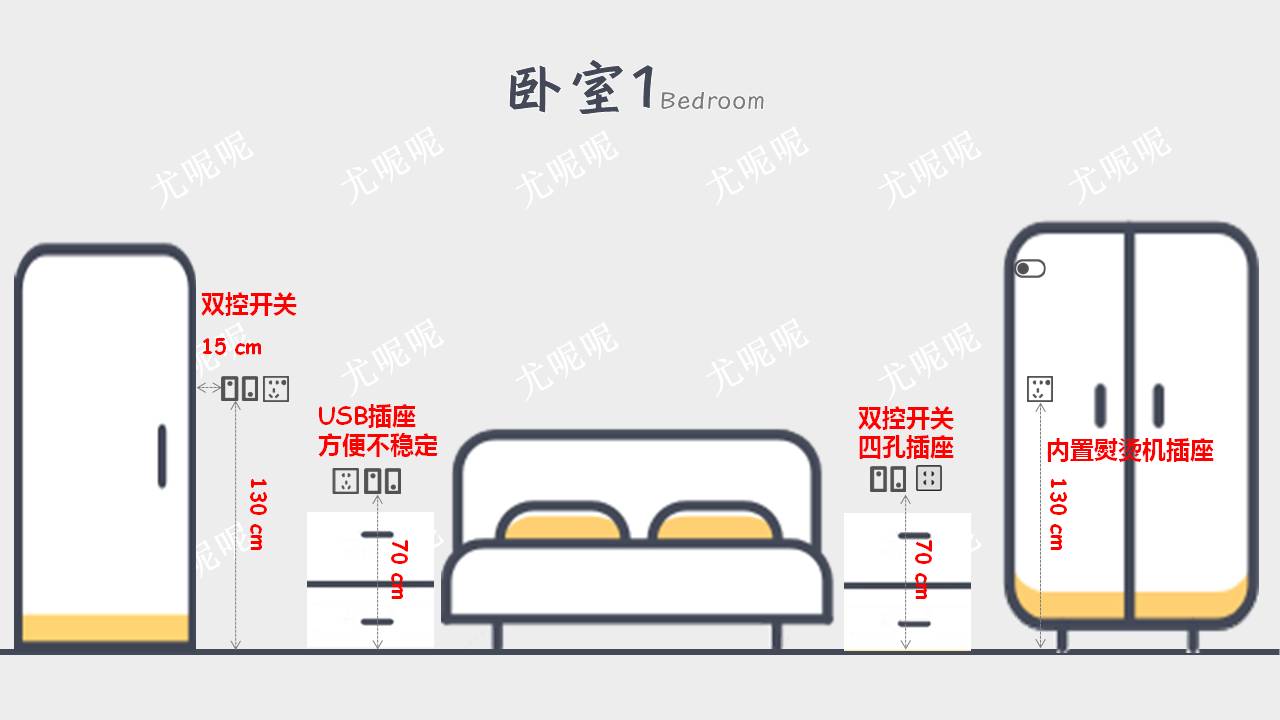

床贴着的墙上一般布局在床头两侧，开关灯，手机充电

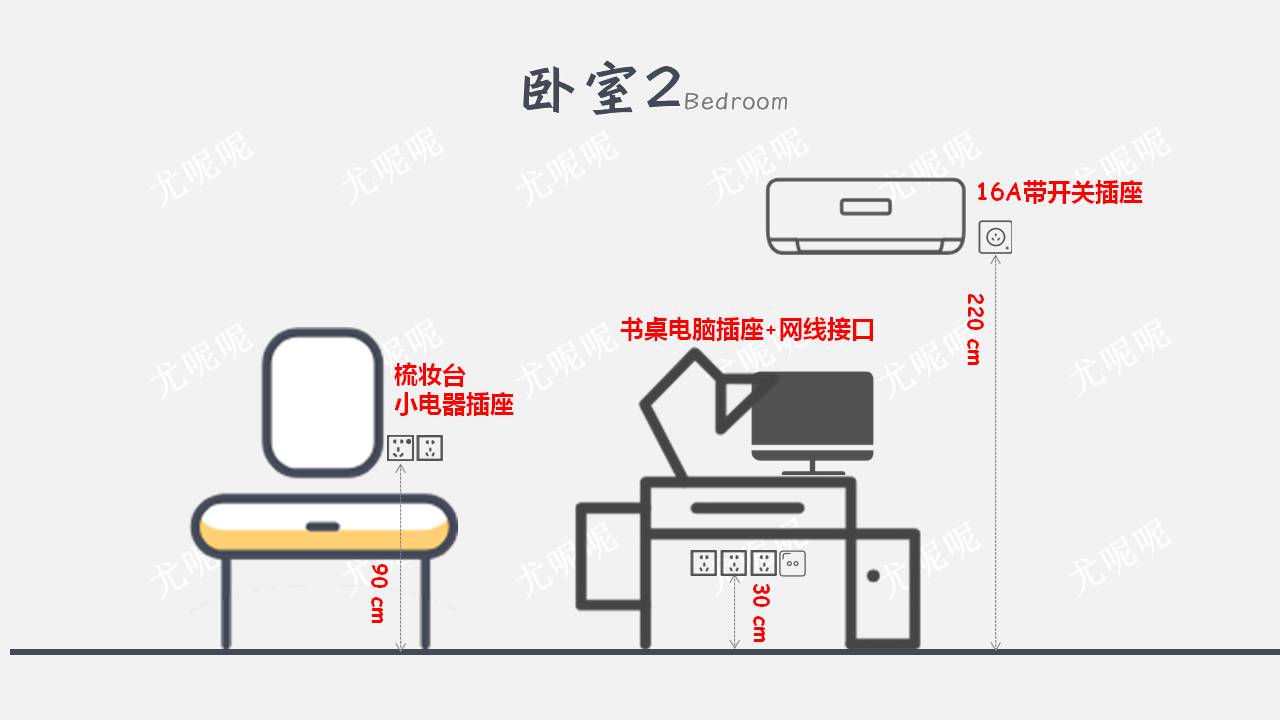

对着的床的墙一般是梳妆台、电视、空调等功能

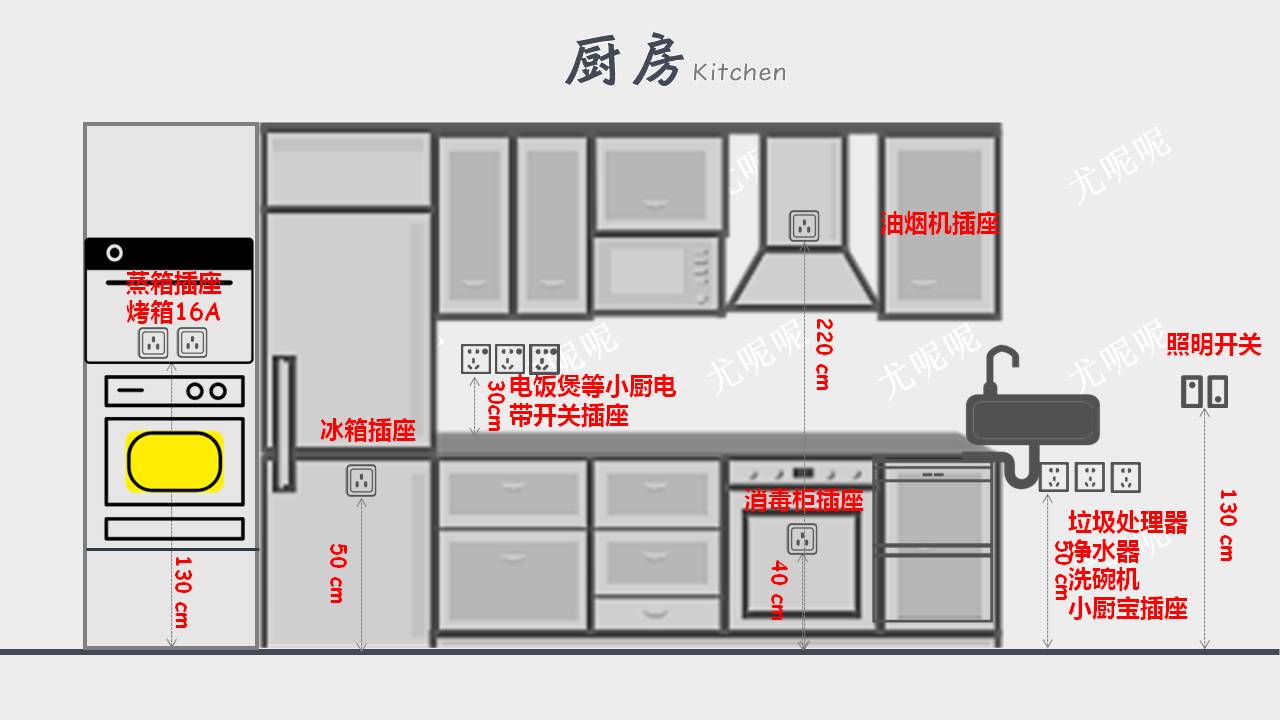

4、厨房

厨房插座要合理布局，根据不同功能区间来设置，如图12个插座

如果家里装洗碗机可以再增加2-3个；如果增加中岛至少再增加4-6个插座；需要注意的是烤箱的插座需要接16A的规格，不能放在烤箱后面

5、餐厅

冬天吃火锅，偶尔用点小电器，餐厅的插座需要2-3个

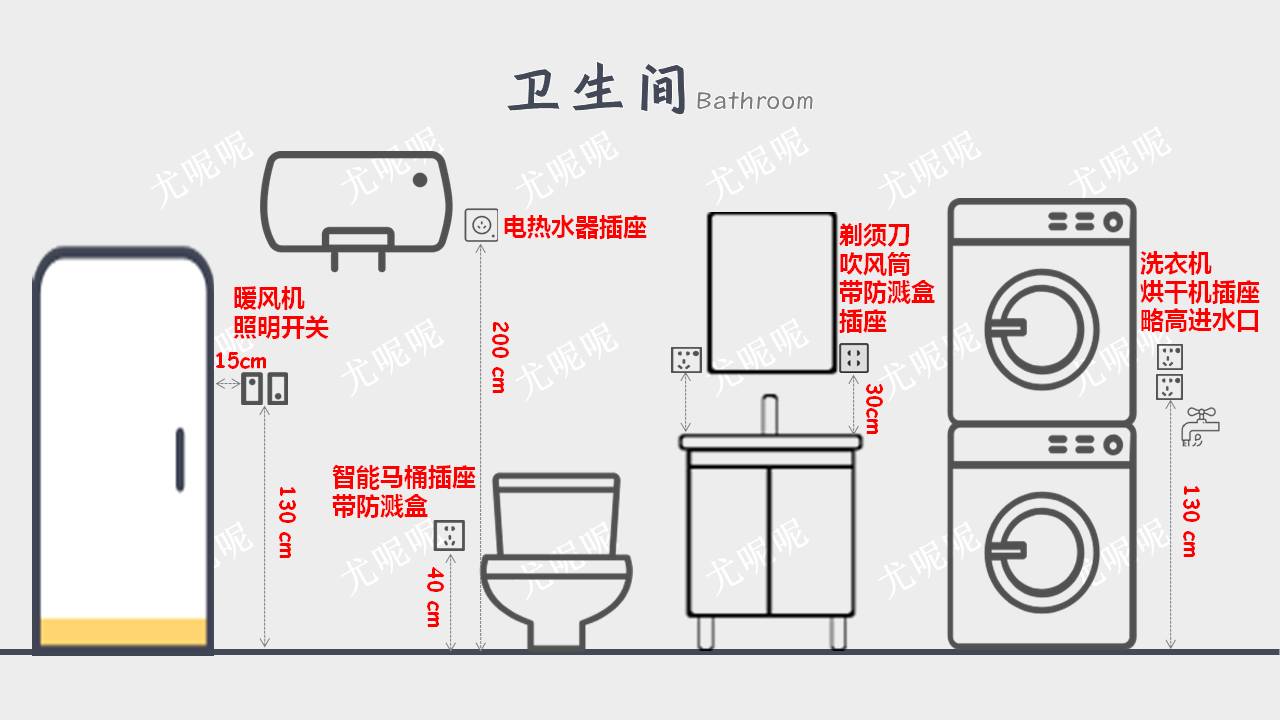

6、卫生间插座

卫生间的插座如图所示，尽量都带上防溅盒

7、智能设备插座

现在智能电器越来越多，如图参考！适当布置

总结：家里自用的开关插座数量：

提前规划好插座的数量和布局，入住10年内才能避免出现排线到处拖的现象
